1 Filtros Reguladores Lubricadores
Tratamiento del aire Filtros Reguladores Lubricadores

2 ¿Por qué tratar el aire? Los contaminantes presentes en el aire comprimido tienen un efecto adverso en todos los componentes del sistema de distribución del aire. El aire comprimido sucio: Roba energía al sistema. Aumenta los productos rechazados. Incrementa costos de mantenimiento.

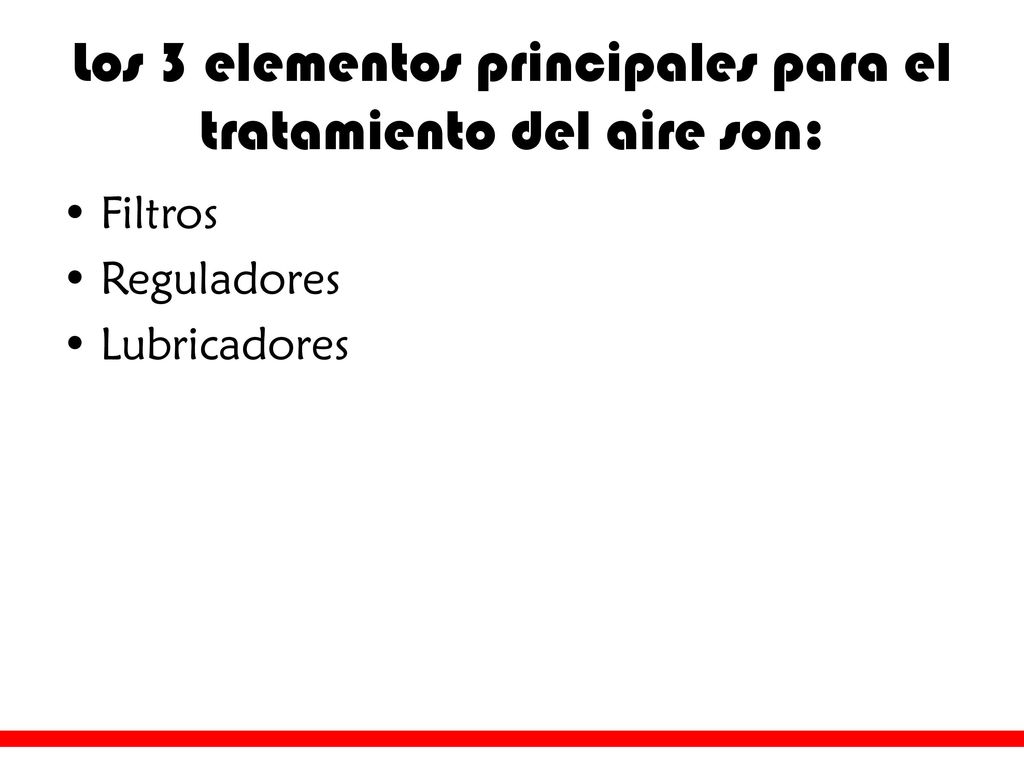

3 Los 3 elementos principales para el tratamiento del aire son:
Filtros Reguladores Lubricadores

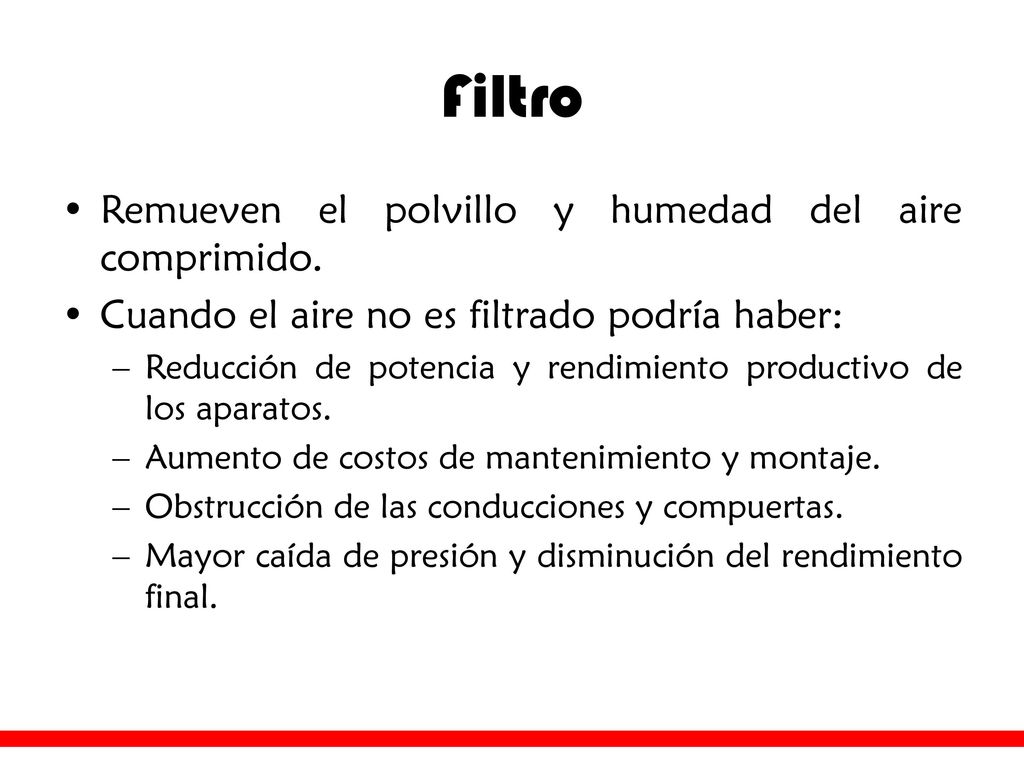

4 Filtro Remueven el polvillo y humedad del aire comprimido.
Cuando el aire no es filtrado podría haber: Reducción de potencia y rendimiento productivo de los aparatos. Aumento de costos de mantenimiento y montaje. Obstrucción de las conducciones y compuertas. Mayor caída de presión y disminución del rendimiento final.

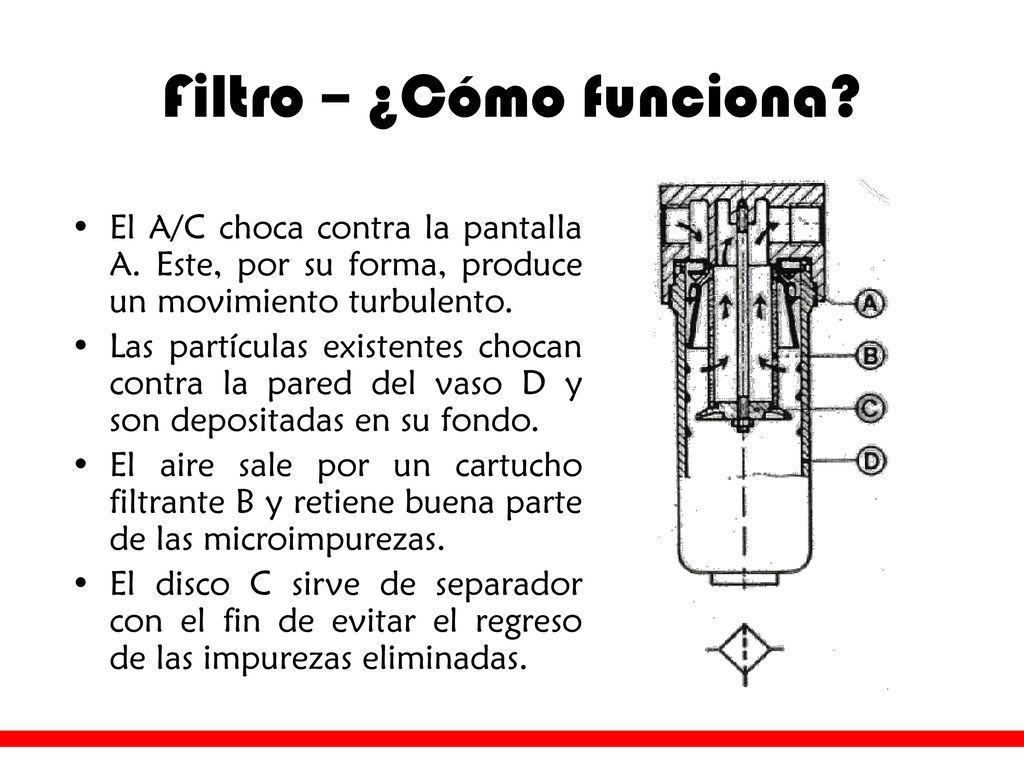

5 Filtro – ¿Cómo funciona?
El A/C choca contra la pantalla A. Este, por su forma, produce un movimiento turbulento. Las partículas existentes chocan contra la pared del vaso D y son depositadas en su fondo. El aire sale por un cartucho filtrante B y retiene buena parte de las microimpurezas. El disco C sirve de separador con el fin de evitar el regreso de las impurezas eliminadas.

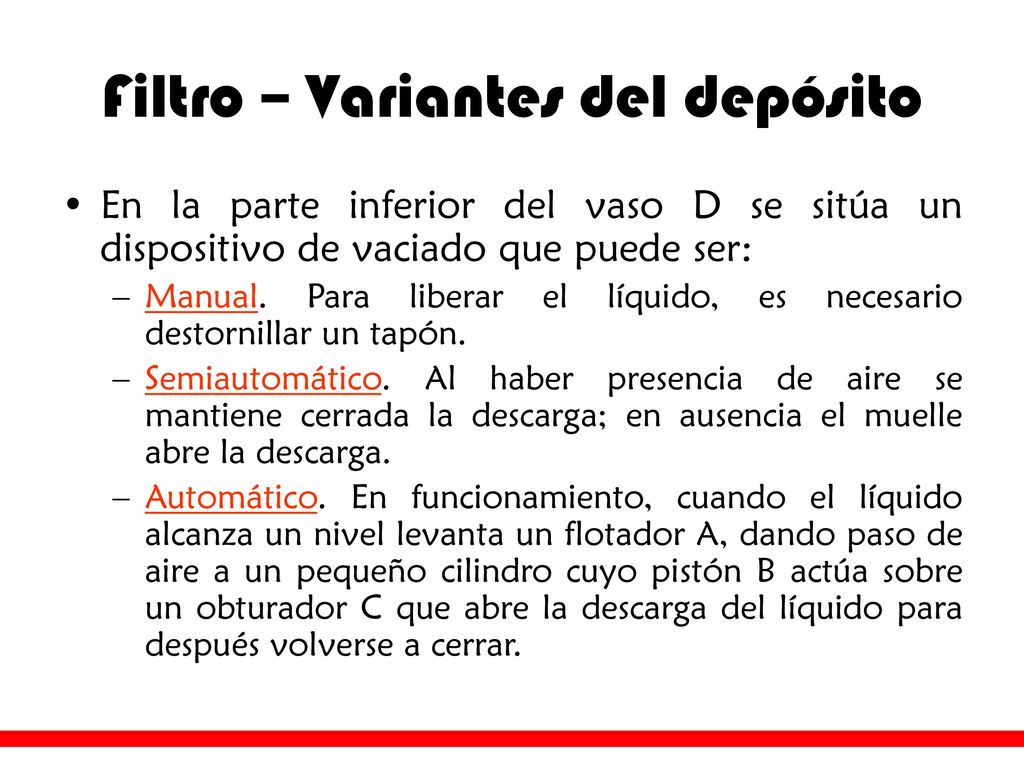

6 Filtro – Variantes del depósito
En la parte inferior del vaso D se sitúa un dispositivo de vaciado que puede ser: Manual. Para liberar el líquido, es necesario destornillar un tapón. Semiautomático. Al haber presencia de aire se mantiene cerrada la descarga; en ausencia el muelle abre la descarga. Automático. En funcionamiento, cuando el líquido alcanza un nivel levanta un flotador A, dando paso de aire a un pequeño cilindro cuyo pistón B actúa sobre un obturador C que abre la descarga del líquido para después volverse a cerrar.

7 Filtro manual

8 Filtro semiautomático

9 Filtro automático

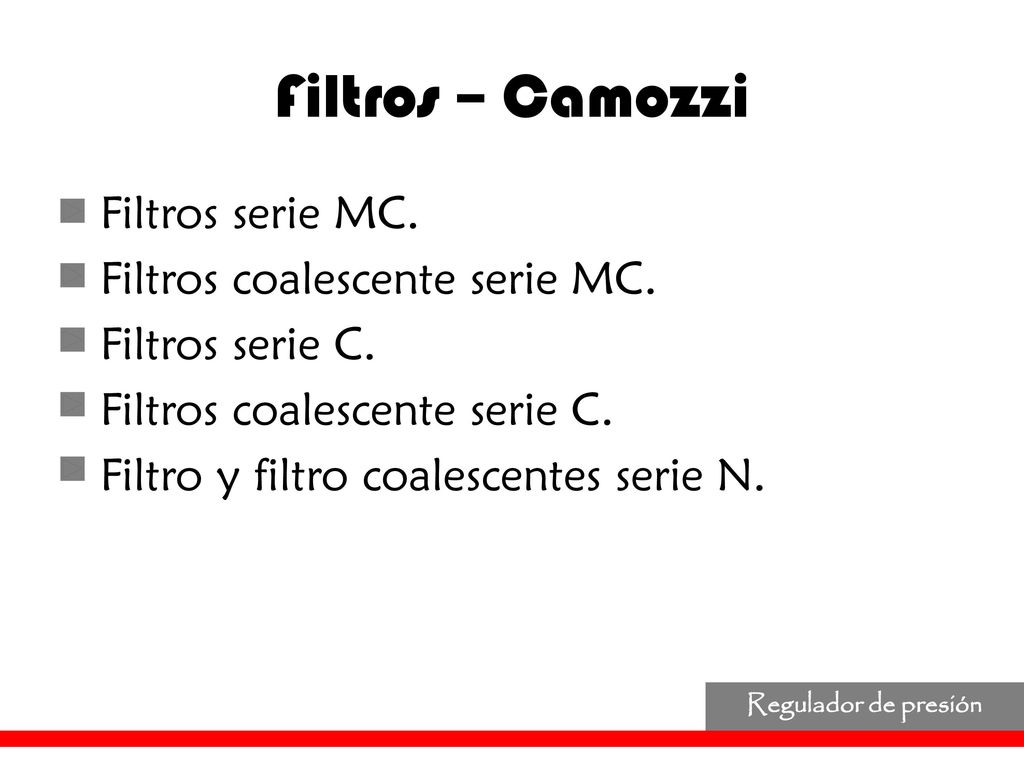

10 Filtros – Camozzi Filtros serie MC. Filtros coalescente serie MC.
Filtros serie C. Filtros coalescente serie C. Filtro y filtro coalescentes serie N. Regulador de presión

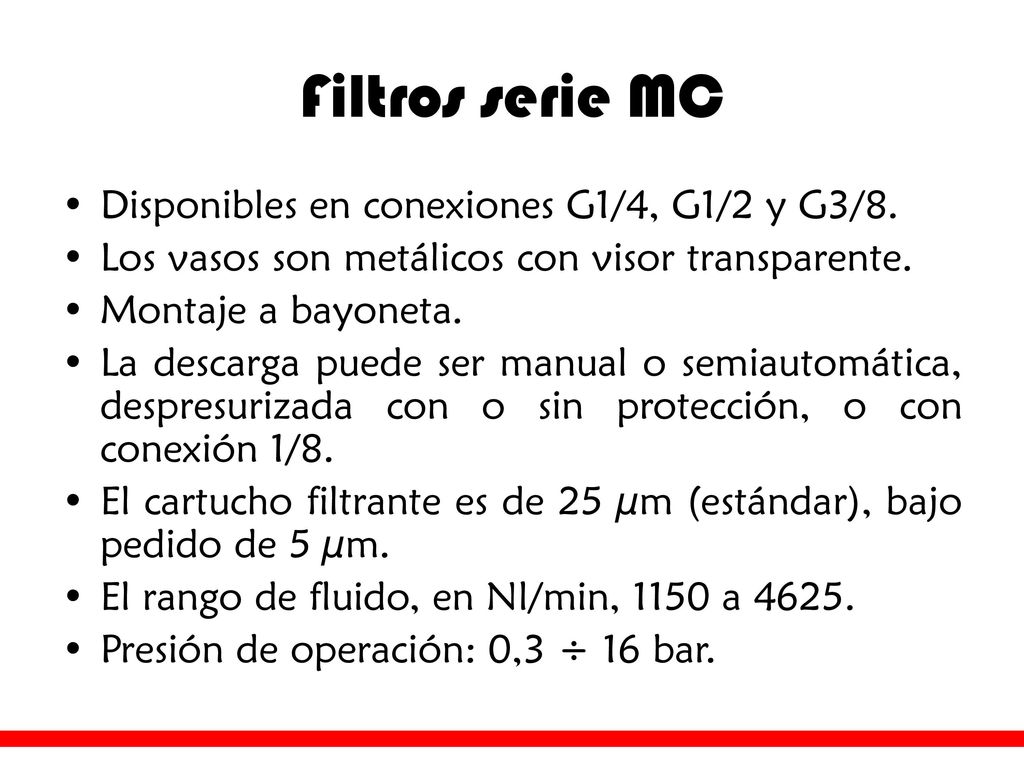

11 Filtros serie MC Disponibles en conexiones G1/4, G1/2 y G3/8.
Los vasos son metálicos con visor transparente. Montaje a bayoneta. La descarga puede ser manual o semiautomática, despresurizada con o sin protección, o con conexión 1/8. El cartucho filtrante es de 25 µm (estándar), bajo pedido de 5 µm. El rango de fluido, en Nl/min, 1150 a 4625. Presión de operación: 0,3 ÷ 16 bar.

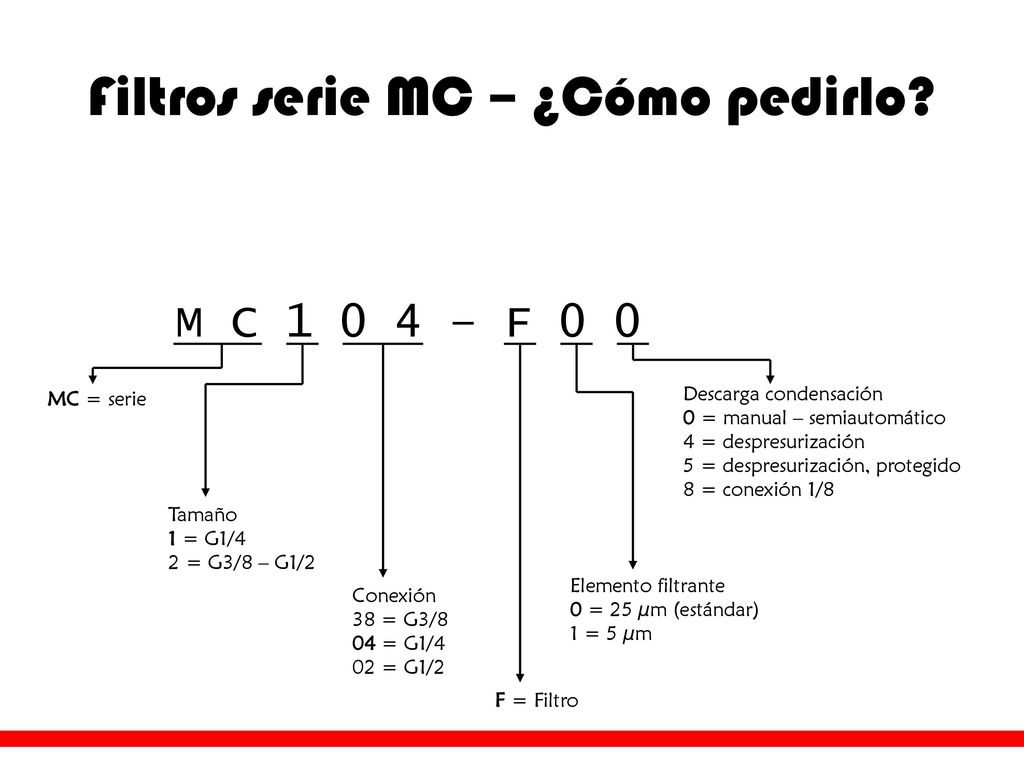

12 Filtros serie MC – ¿Cómo pedirlo?
M C – F 0 0 MC = serie Descarga condensación 0 = manual – semiautomático 4 = despresurización 5 = despresurización, protegido 8 = conexión 1/8 Tamaño 1 = G1/4 2 = G3/8 – G1/2 Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm Conexión 38 = G3/8 04 = G1/4 02 = G1/2 F = Filtro

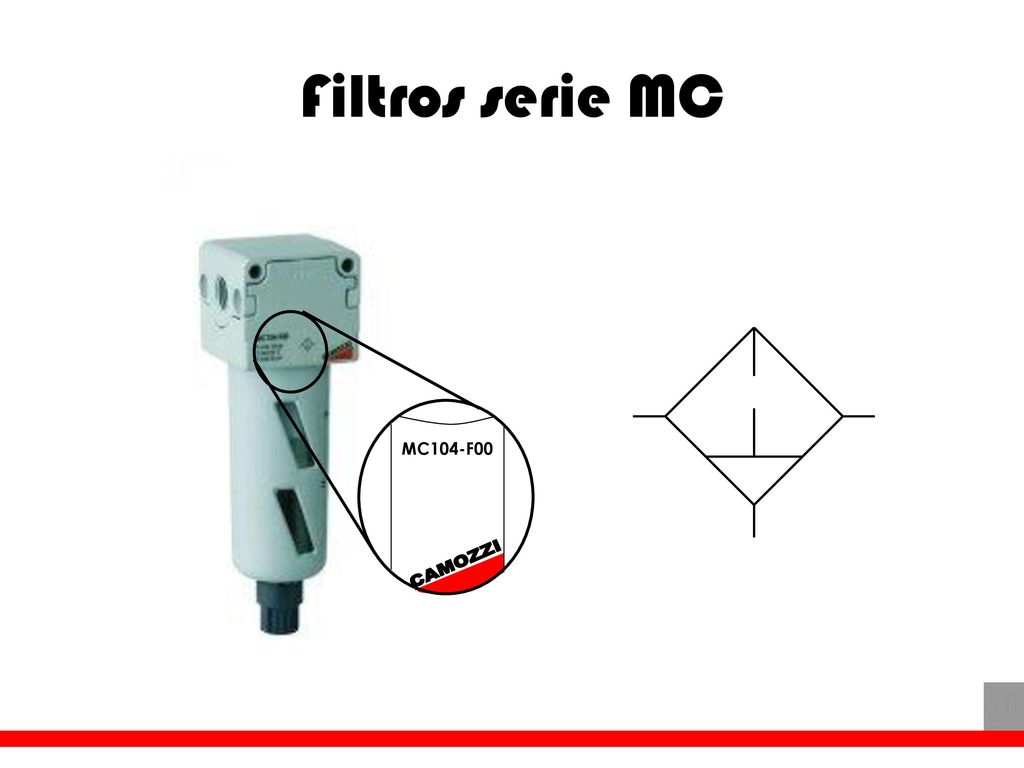

13 Filtros serie MC MC104-F00 CAMOZZI

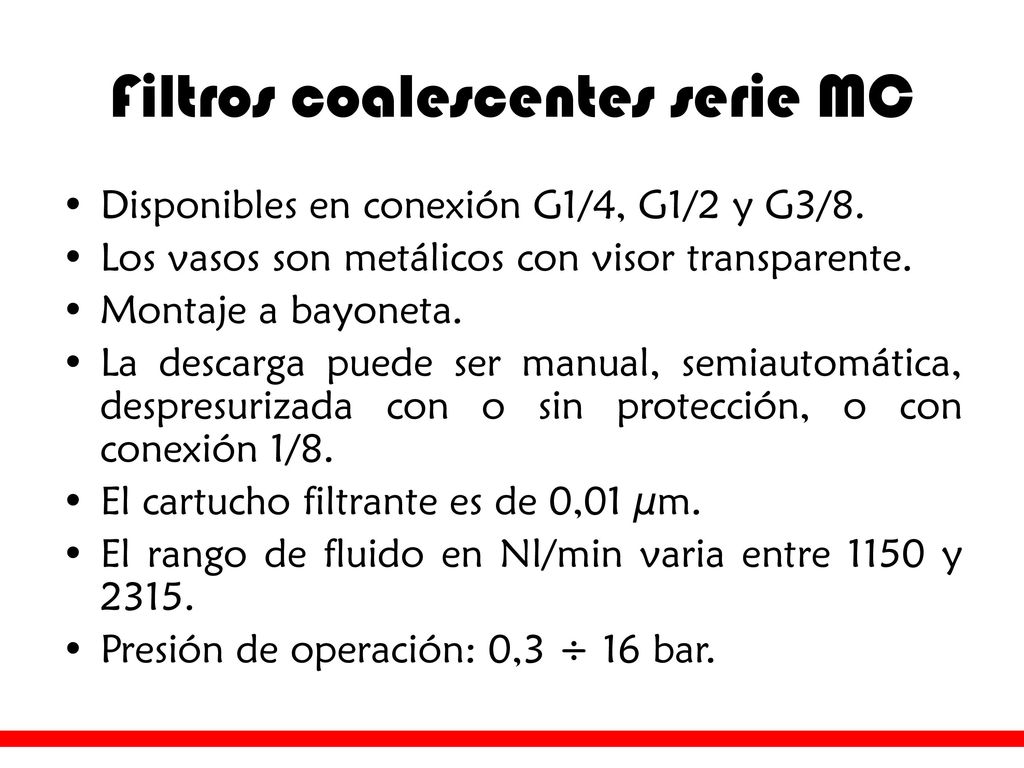

14 Filtros coalescentes serie MC
Disponibles en conexión G1/4, G1/2 y G3/8. Los vasos son metálicos con visor transparente. Montaje a bayoneta. La descarga puede ser manual, semiautomática, despresurizada con o sin protección, o con conexión 1/8. El cartucho filtrante es de 0,01 µm. El rango de fluido en Nl/min varia entre 1150 y 2315. Presión de operación: 0,3 ÷ 16 bar.

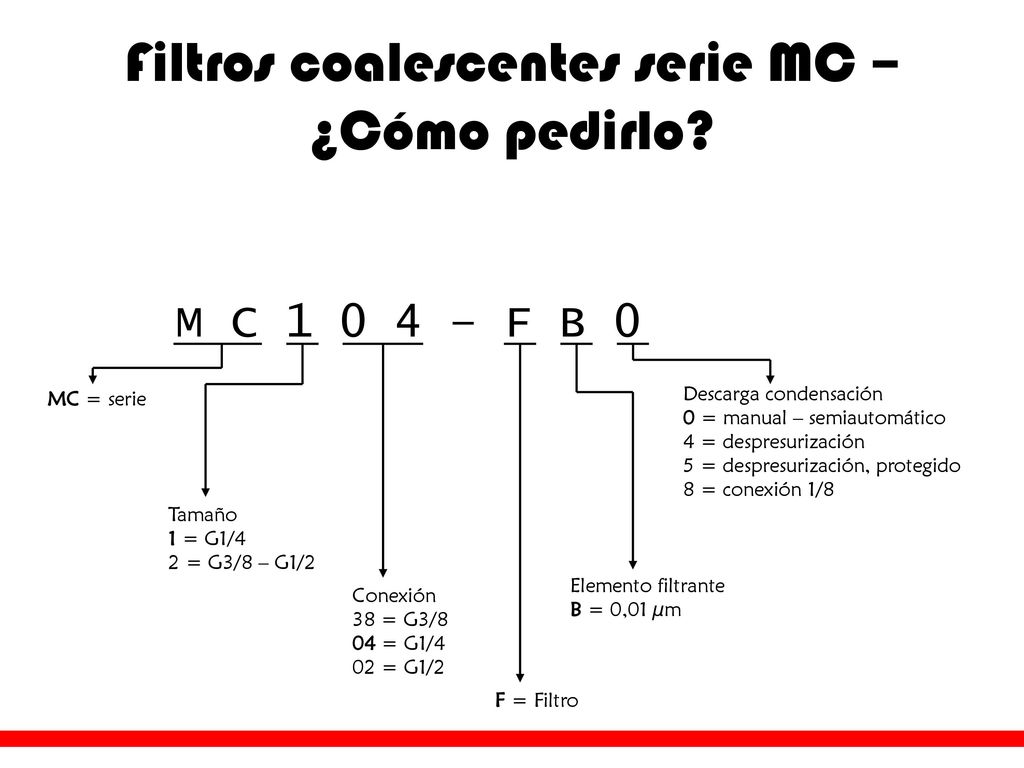

15 Filtros coalescentes serie MC – ¿Cómo pedirlo?
M C – F B 0 MC = serie Descarga condensación 0 = manual – semiautomático 4 = despresurización 5 = despresurización, protegido 8 = conexión 1/8 Tamaño 1 = G1/4 2 = G3/8 – G1/2 Elemento filtrante B = 0,01 µm Conexión 38 = G3/8 04 = G1/4 02 = G1/2 F = Filtro

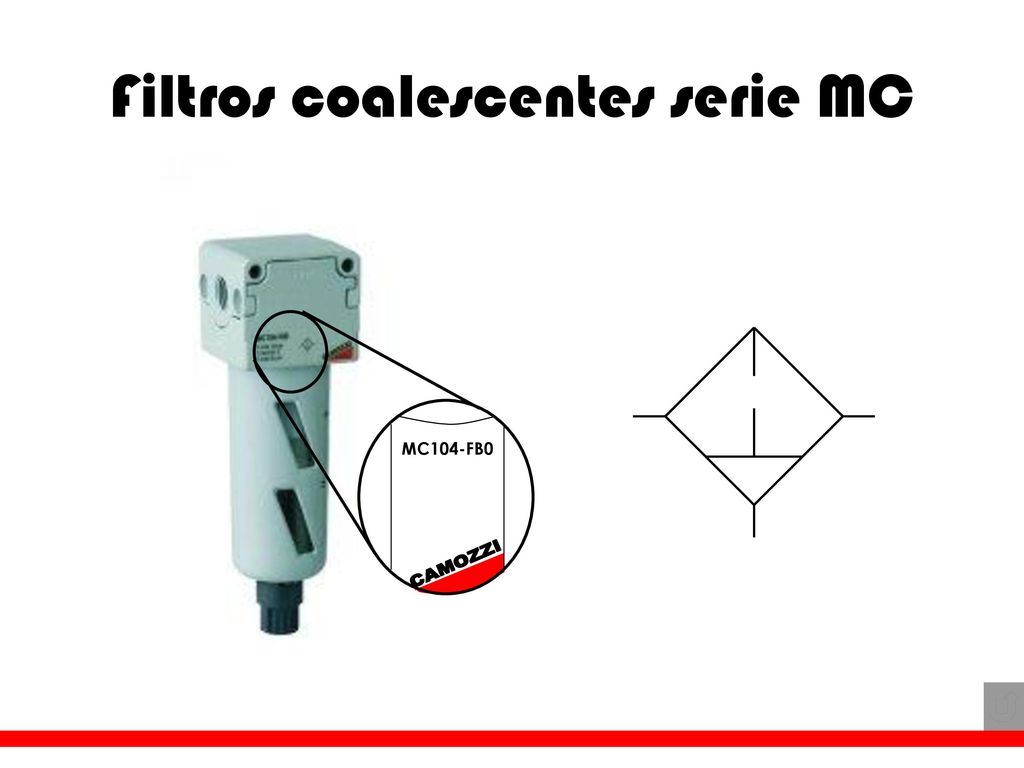

16 Filtros coalescentes serie MC
MC104-FB0 CAMOZZI

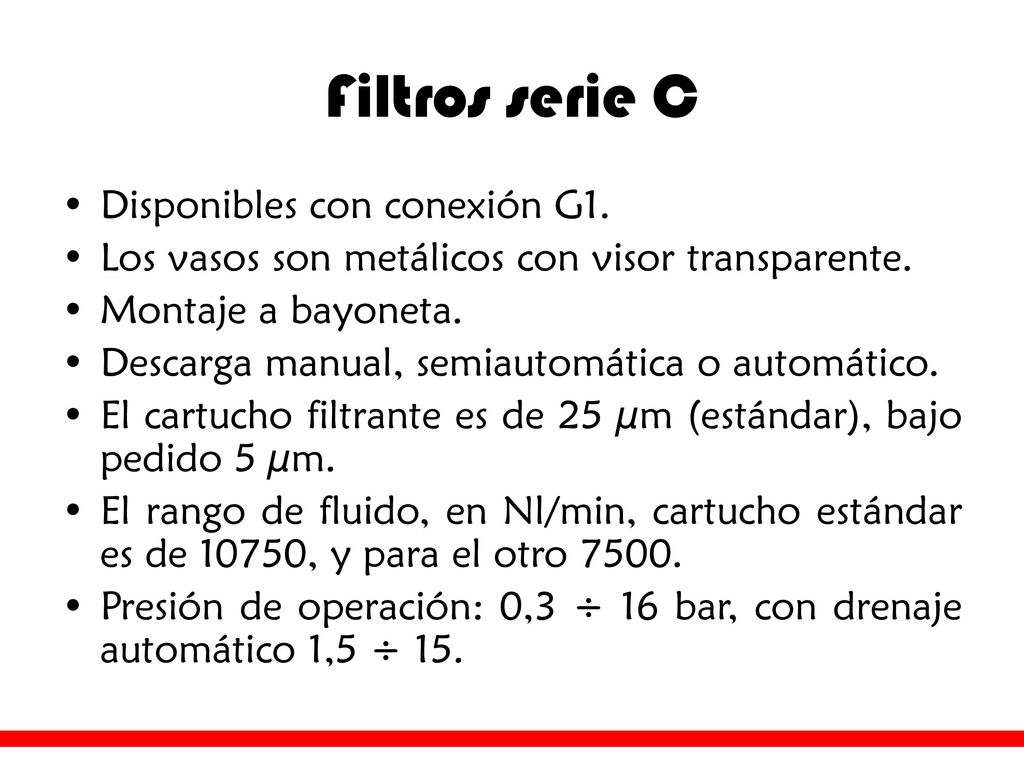

17 Filtros serie C Disponibles con conexión G1.
Los vasos son metálicos con visor transparente. Montaje a bayoneta. Descarga manual, semiautomática o automático. El cartucho filtrante es de 25 µm (estándar), bajo pedido 5 µm. El rango de fluido, en Nl/min, cartucho estándar es de 10750, y para el otro 7500. Presión de operación: 0,3 ÷ 16 bar, con drenaje automático 1,5 ÷ 15.

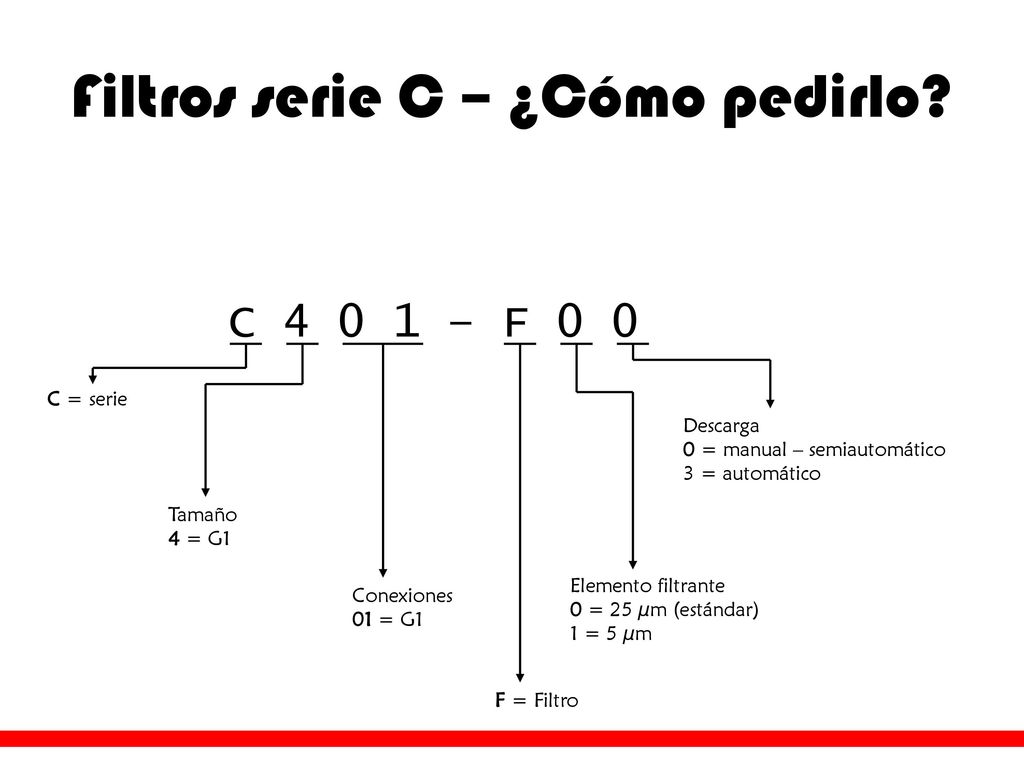

18 Filtros serie C – ¿Cómo pedirlo?
C – F 0 0 C = serie Descarga 0 = manual – semiautomático 3 = automático Tamaño 4 = G1 Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm Conexiones 01 = G1 F = Filtro

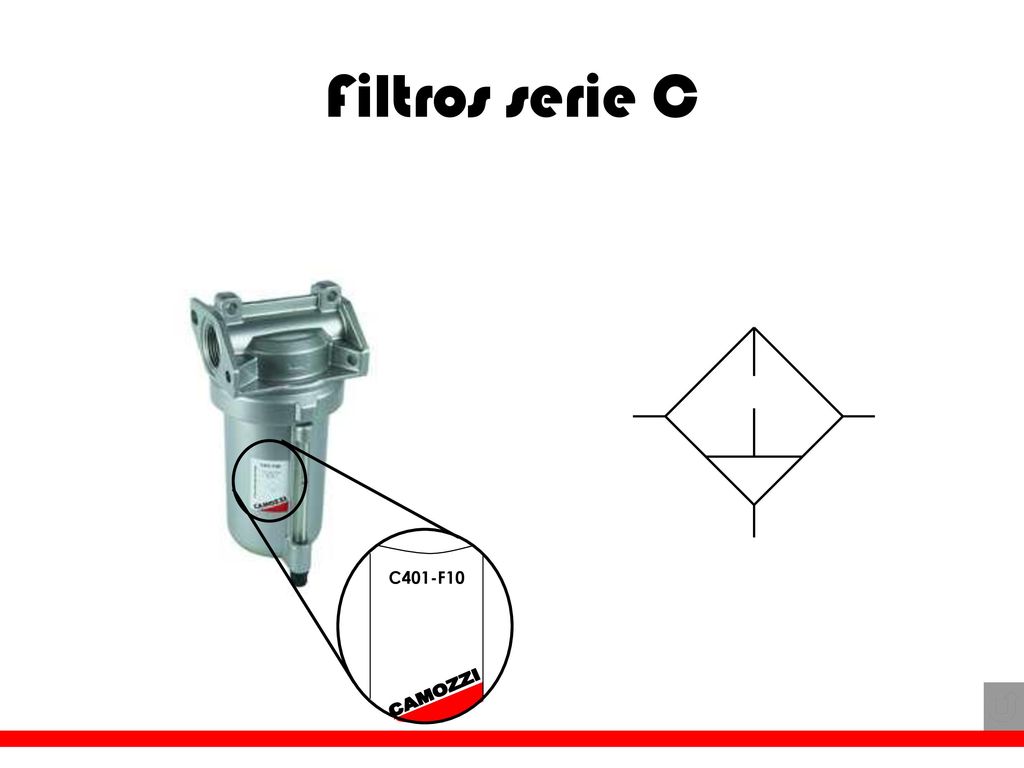

19 Filtros serie C C401-F10 CAMOZZI

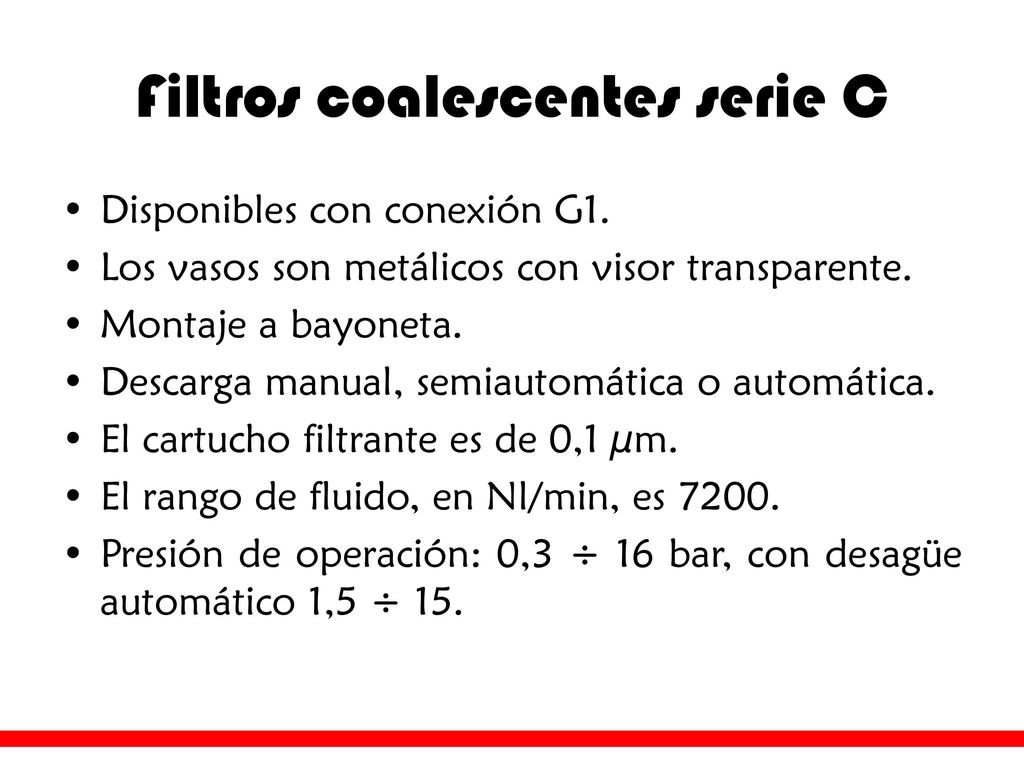

20 Filtros coalescentes serie C
Disponibles con conexión G1. Los vasos son metálicos con visor transparente. Montaje a bayoneta. Descarga manual, semiautomática o automática. El cartucho filtrante es de 0,1 µm. El rango de fluido, en Nl/min, es 7200. Presión de operación: 0,3 ÷ 16 bar, con desagüe automático 1,5 ÷ 15.

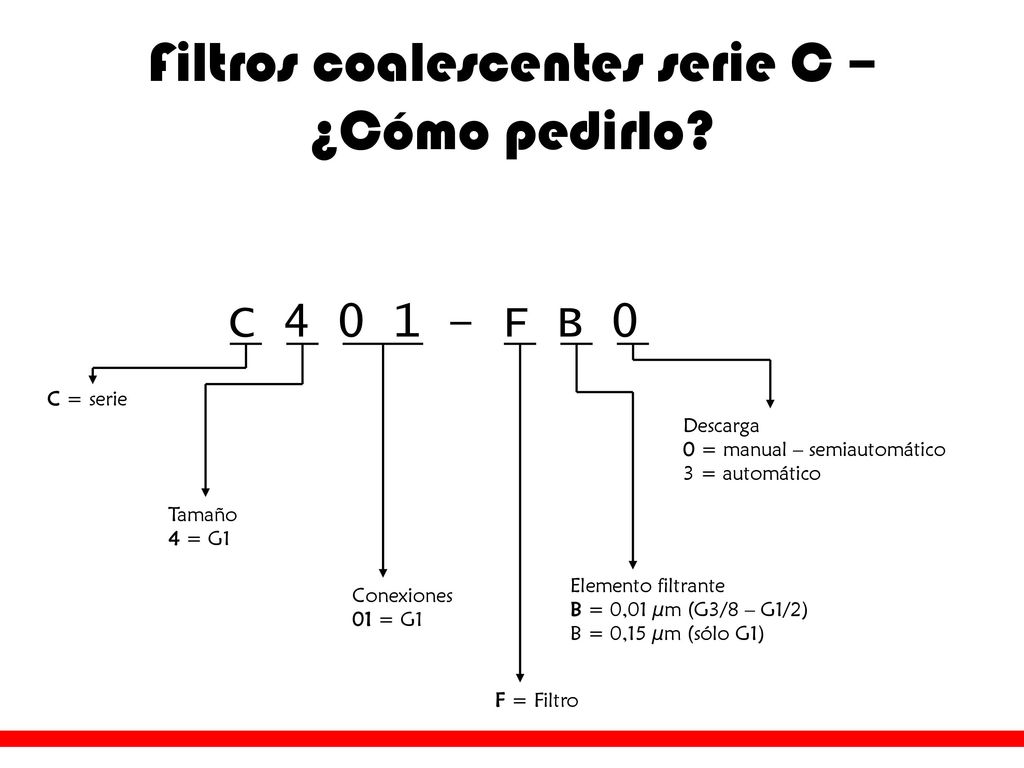

21 Filtros coalescentes serie C – ¿Cómo pedirlo?
C – F B 0 C = serie Descarga 0 = manual – semiautomático 3 = automático Tamaño 4 = G1 Elemento filtrante B = 0,01 µm (G3/8 – G1/2) B = 0,15 µm (sólo G1) Conexiones 01 = G1 F = Filtro

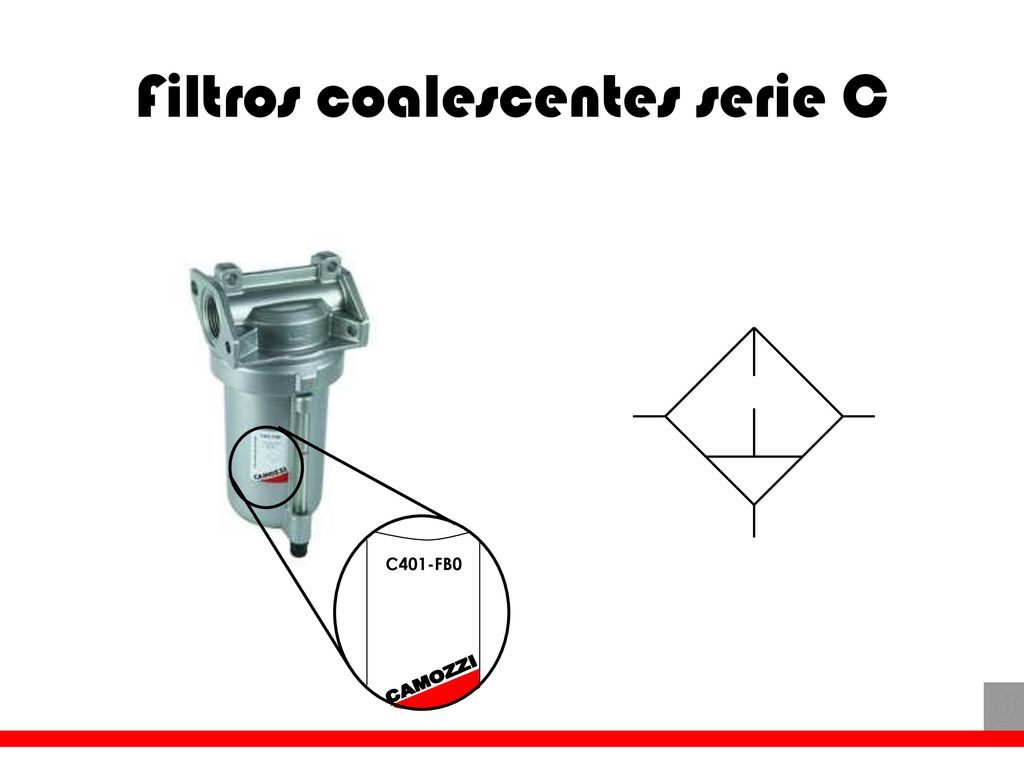

22 Filtros coalescentes serie C
C401-FB0 CAMOZZI

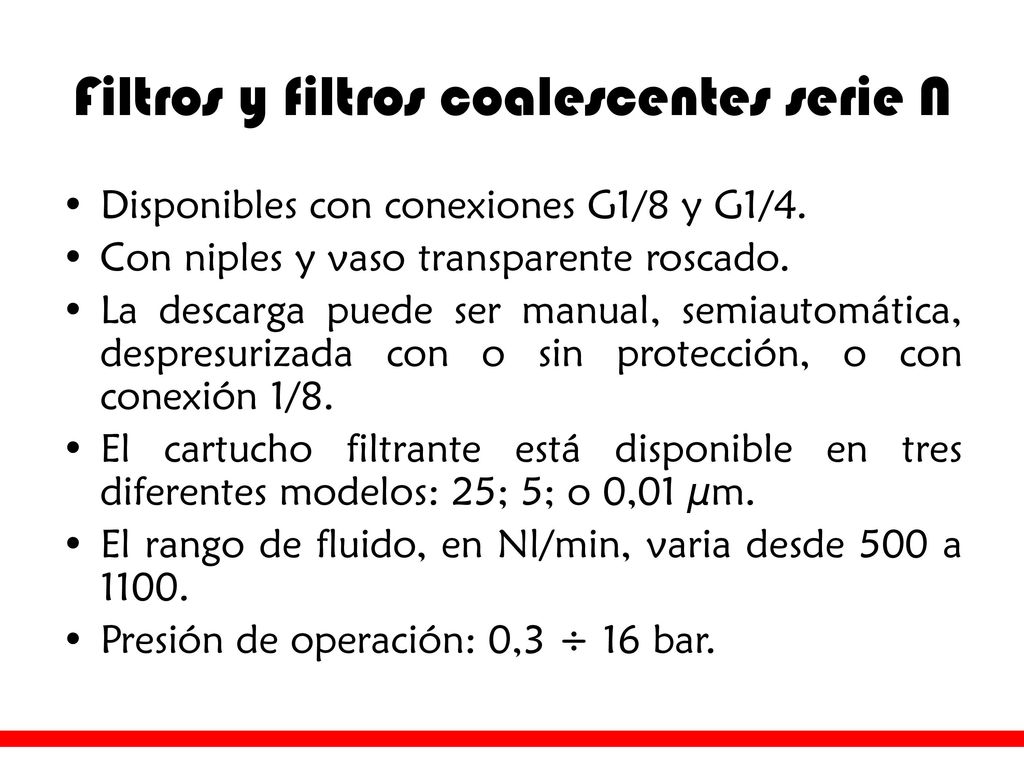

23 Filtros y filtros coalescentes serie N
Disponibles con conexiones G1/8 y G1/4. Con niples y vaso transparente roscado. La descarga puede ser manual, semiautomática, despresurizada con o sin protección, o con conexión 1/8. El cartucho filtrante está disponible en tres diferentes modelos: 25; 5; o 0,01 µm. El rango de fluido, en Nl/min, varia desde 500 a 1100. Presión de operación: 0,3 ÷ 16 bar.

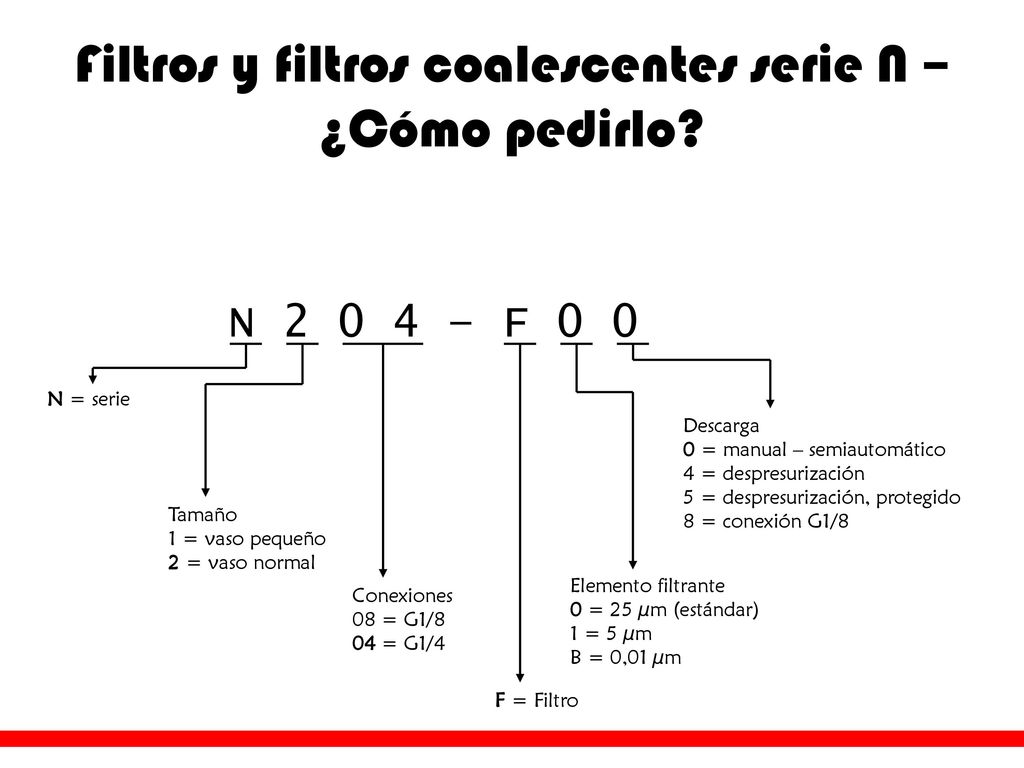

24 Filtros y filtros coalescentes serie N – ¿Cómo pedirlo?
N – F 0 0 N = serie Descarga 0 = manual – semiautomático 4 = despresurización 5 = despresurización, protegido 8 = conexión G1/8 Tamaño 1 = vaso pequeño 2 = vaso normal Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm B = 0,01 µm Conexiones 08 = G1/8 04 = G1/4 F = Filtro

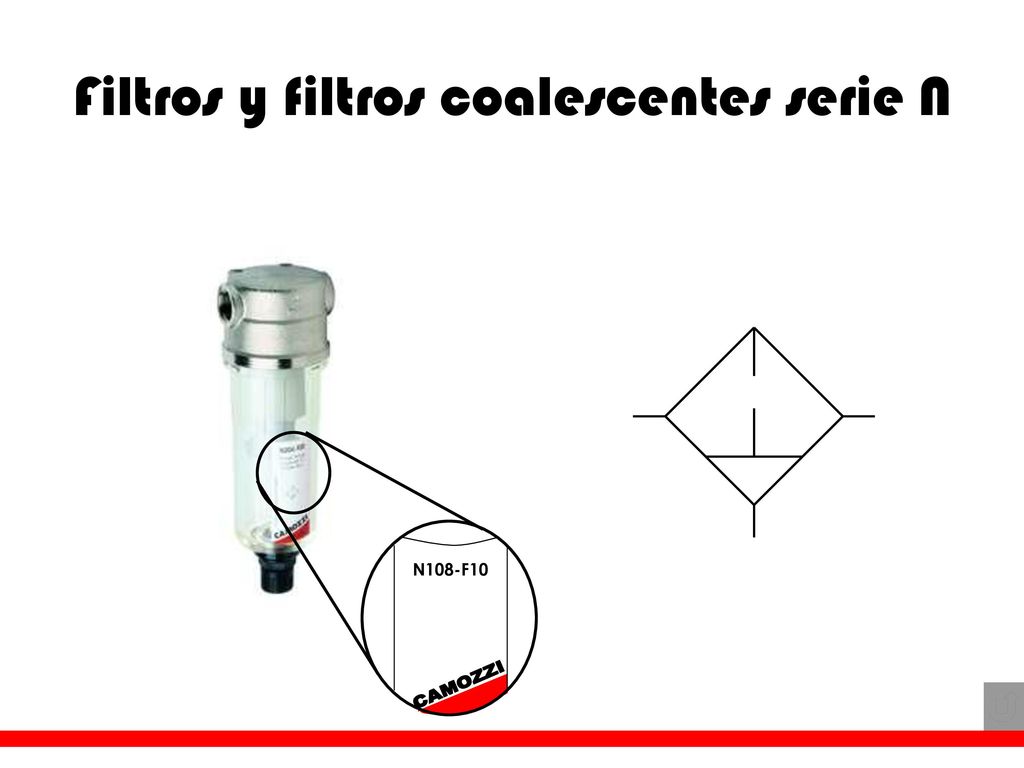

25 Filtros y filtros coalescentes serie N
N108-F10 CAMOZZI

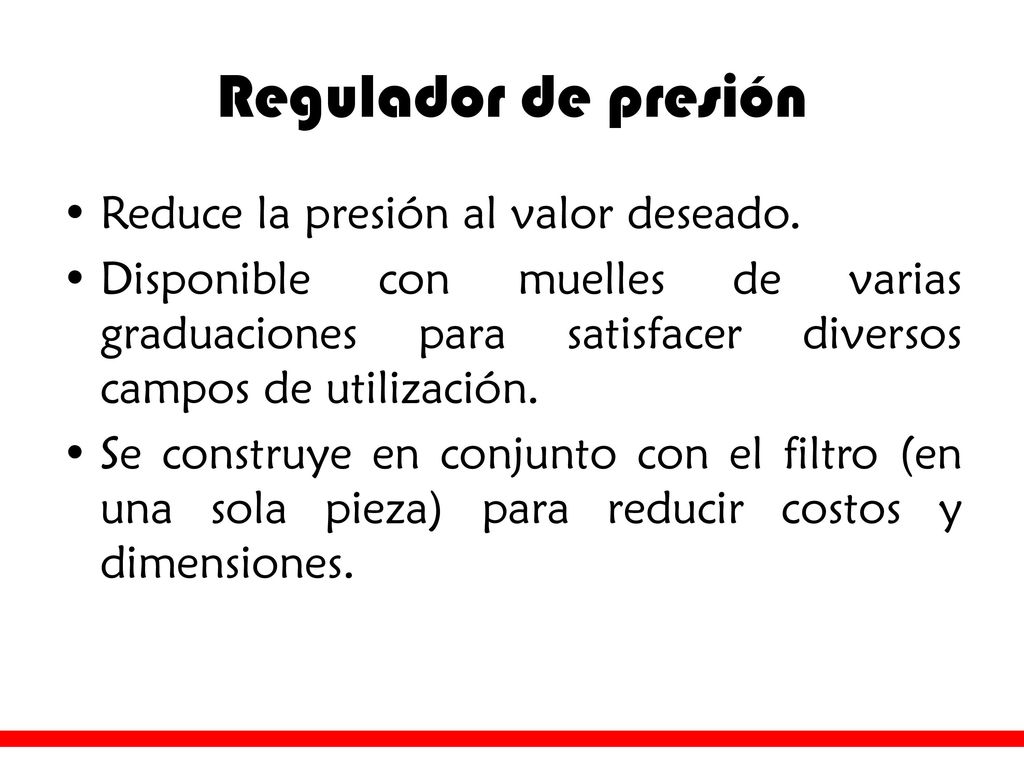

26 Regulador de presión Reduce la presión al valor deseado.
Disponible con muelles de varias graduaciones para satisfacer diversos campos de utilización. Se construye en conjunto con el filtro (en una sola pieza) para reducir costos y dimensiones.

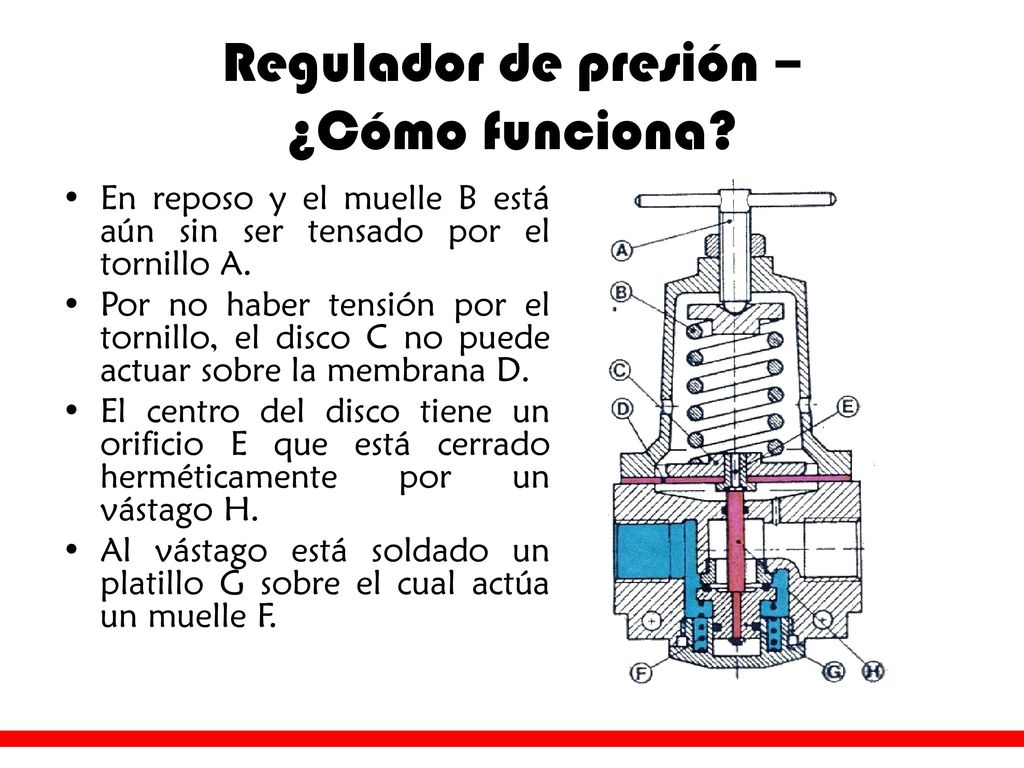

27 Regulador de presión – ¿Cómo funciona?
En reposo y el muelle B está aún sin ser tensado por el tornillo A. Por no haber tensión por el tornillo, el disco C no puede actuar sobre la membrana D. El centro del disco tiene un orificio E que está cerrado herméticamente por un vástago H. Al vástago está soldado un platillo G sobre el cual actúa un muelle F.

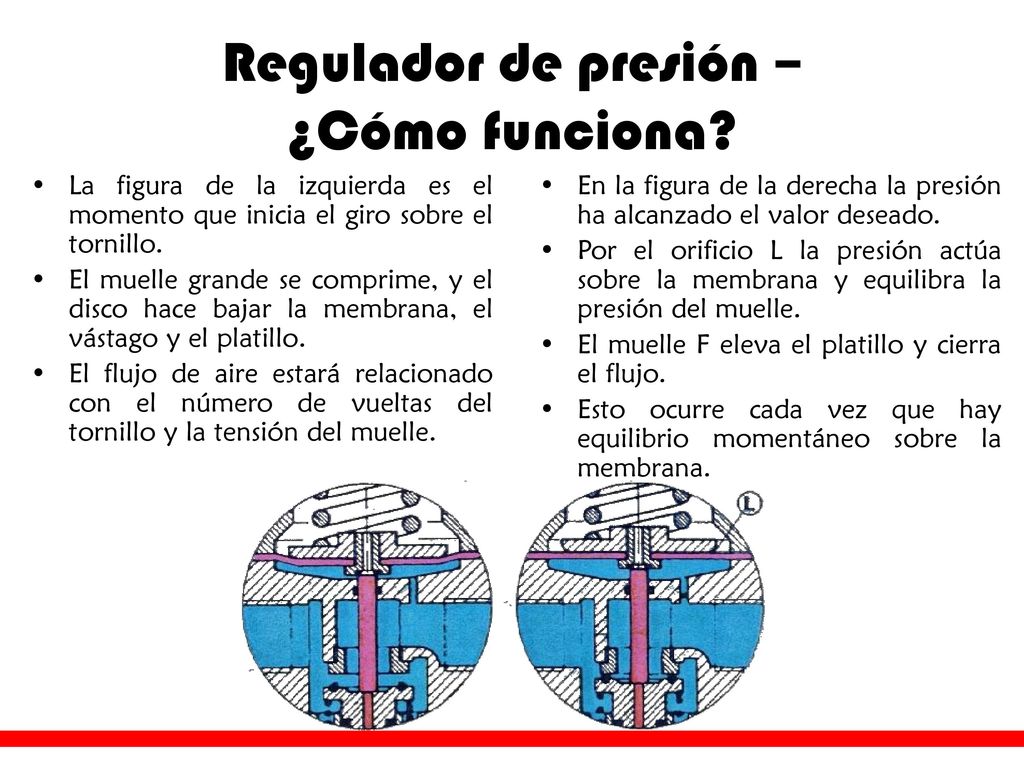

28 Regulador de presión – ¿Cómo funciona?
La figura de la izquierda es el momento que inicia el giro sobre el tornillo. El muelle grande se comprime, y el disco hace bajar la membrana, el vástago y el platillo. El flujo de aire estará relacionado con el número de vueltas del tornillo y la tensión del muelle. En la figura de la derecha la presión ha alcanzado el valor deseado. Por el orificio L la presión actúa sobre la membrana y equilibra la presión del muelle. El muelle F eleva el platillo y cierra el flujo. Esto ocurre cada vez que hay equilibrio momentáneo sobre la membrana.

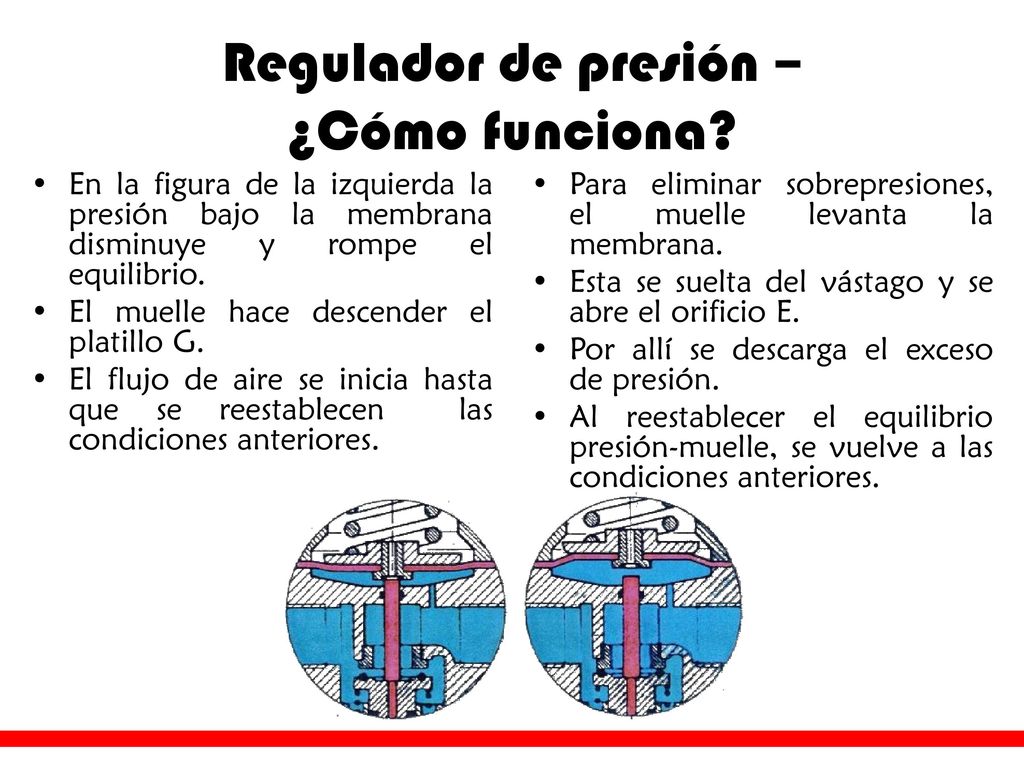

29 Regulador de presión – ¿Cómo funciona?
En la figura de la izquierda la presión bajo la membrana disminuye y rompe el equilibrio. El muelle hace descender el platillo G. El flujo de aire se inicia hasta que se reestablecen las condiciones anteriores. Para eliminar sobrepresiones, el muelle levanta la membrana. Esta se suelta del vástago y se abre el orificio E. Por allí se descarga el exceso de presión. Al reestablecer el equilibrio presión-muelle, se vuelve a las condiciones anteriores.

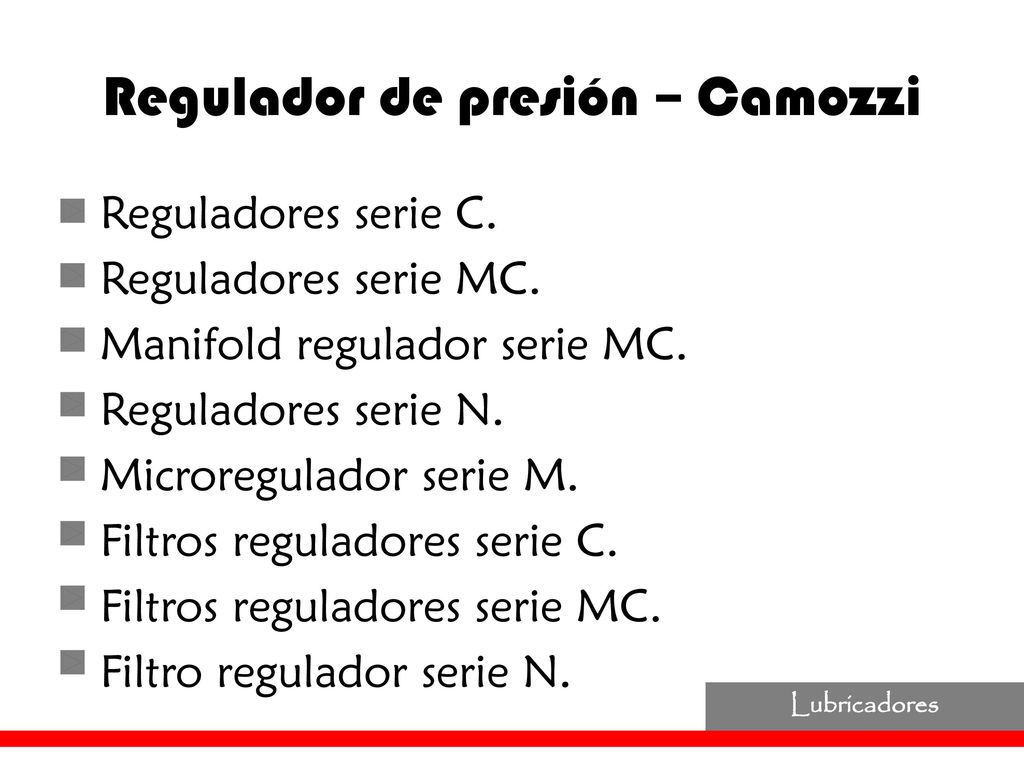

30 Regulador de presión – Camozzi
Reguladores serie C. Reguladores serie MC. Manifold regulador serie MC. Reguladores serie N. Microregulador serie M. Filtros reguladores serie C. Filtros reguladores serie MC. Filtro regulador serie N. Lubricadores

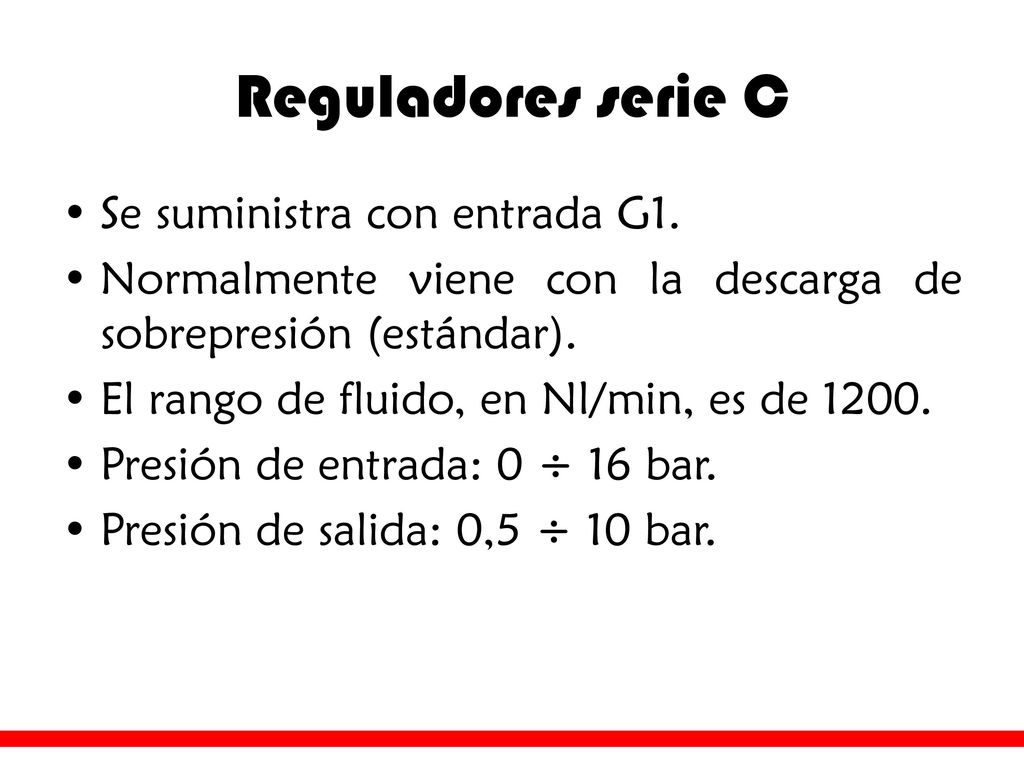

31 Reguladores serie C Se suministra con entrada G1.
Normalmente viene con la descarga de sobrepresión (estándar). El rango de fluido, en Nl/min, es de 1200. Presión de entrada: 0 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

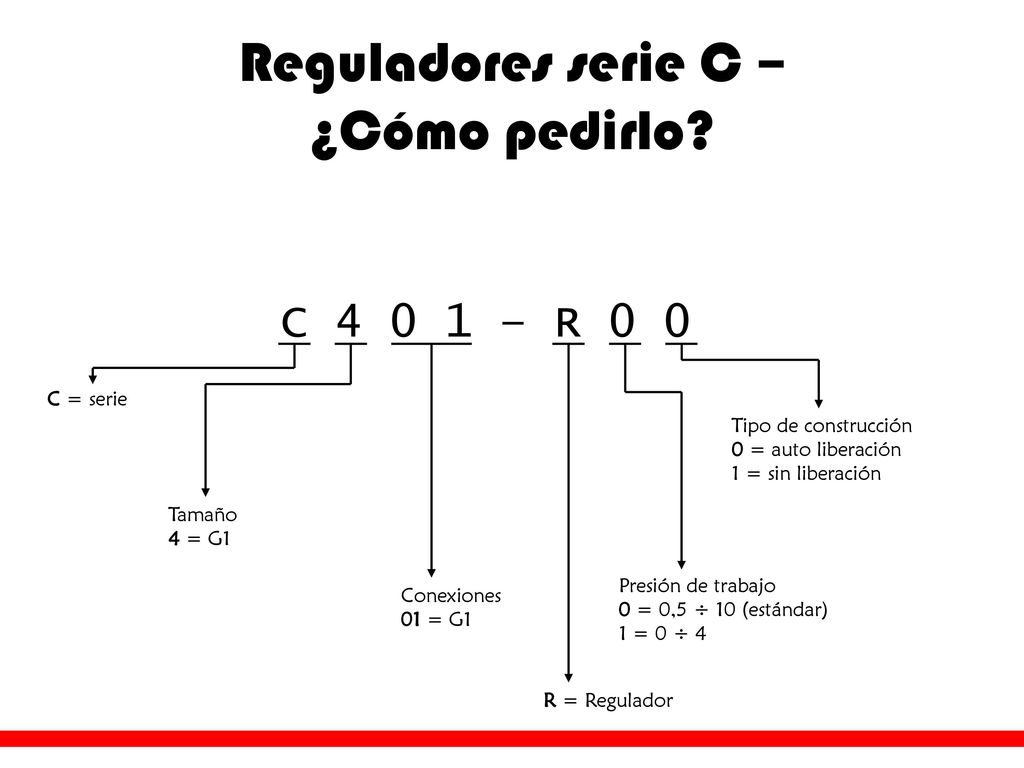

32 Reguladores serie C – ¿Cómo pedirlo?
C – R 0 0 C = serie Tipo de construcción 0 = auto liberación 1 = sin liberación Tamaño 4 = G1 Presión de trabajo 0 = 0,5 ÷ 10 (estándar) 1 = 0 ÷ 4 Conexiones 01 = G1 R = Regulador

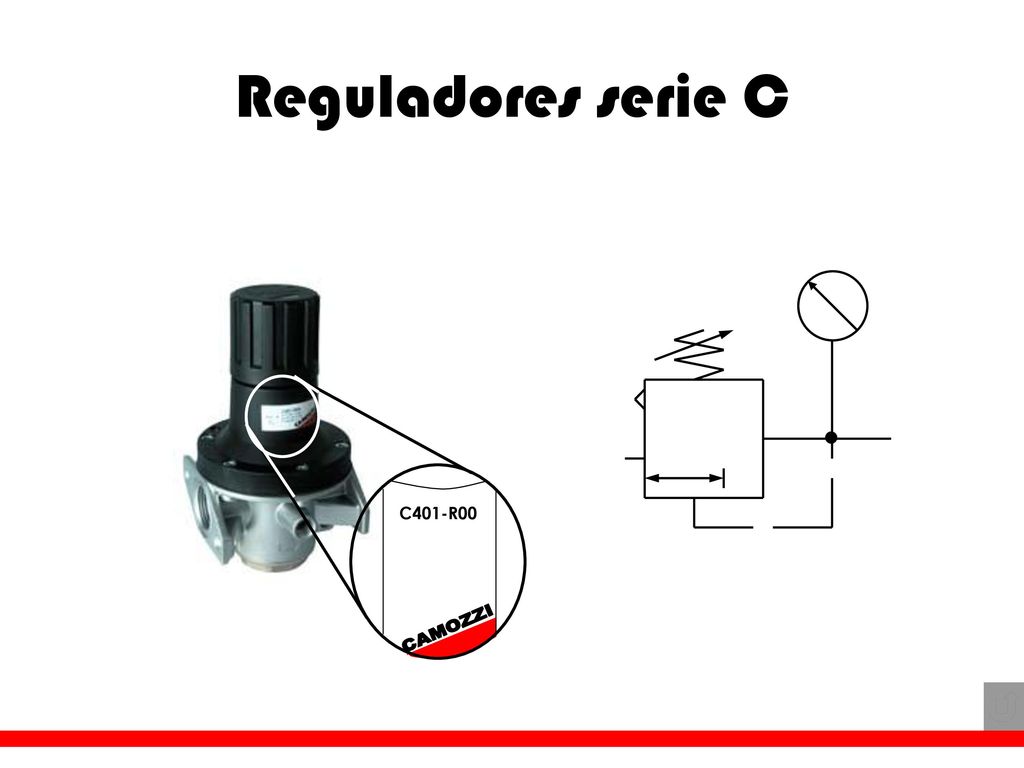

33 Reguladores serie C C401-R00 CAMOZZI

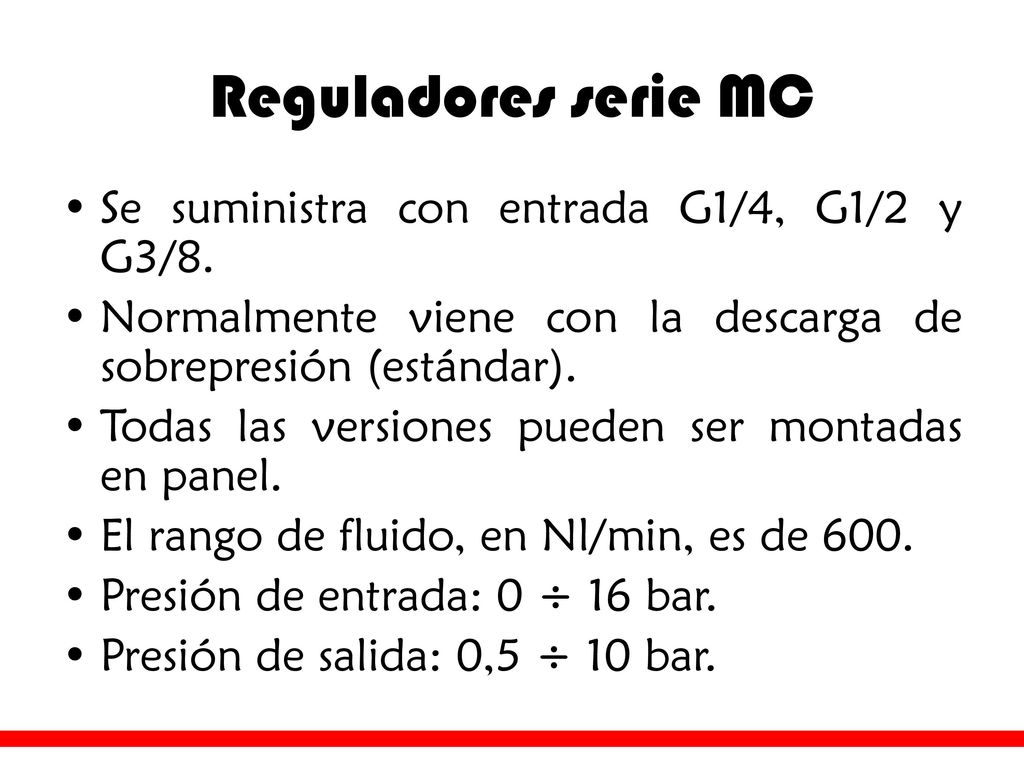

34 Reguladores serie MC Se suministra con entrada G1/4, G1/2 y G3/8.
Normalmente viene con la descarga de sobrepresión (estándar). Todas las versiones pueden ser montadas en panel. El rango de fluido, en Nl/min, es de 600. Presión de entrada: 0 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

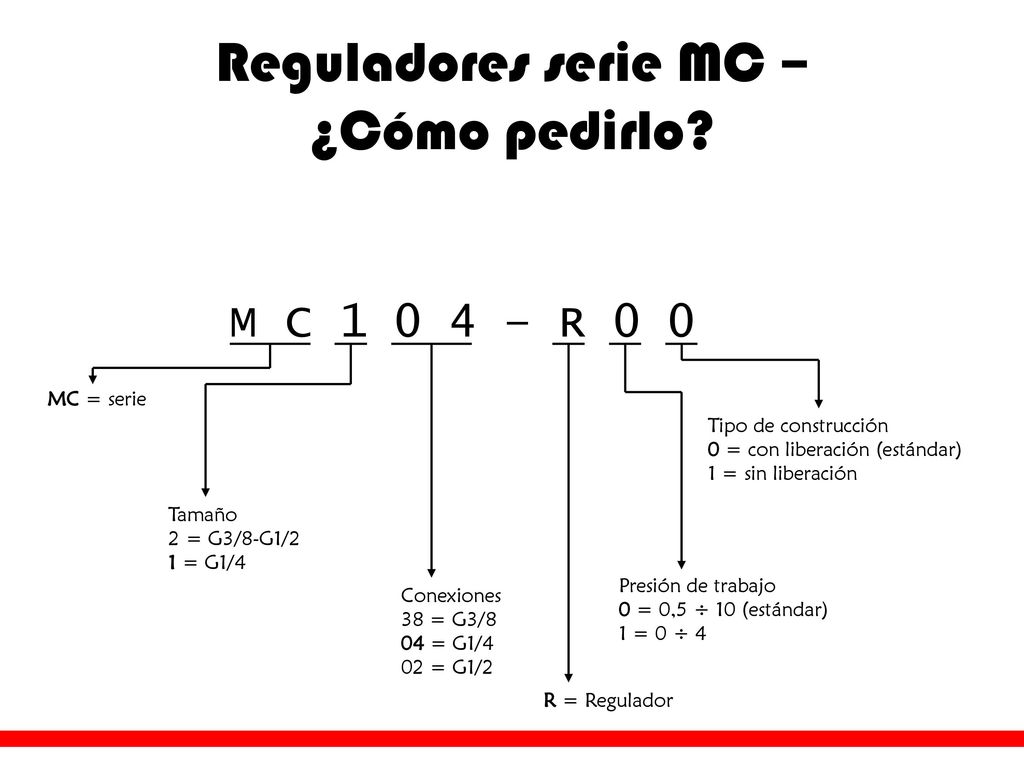

35 Reguladores serie MC – ¿Cómo pedirlo?
M C – R 0 0 MC = serie Tipo de construcción 0 = con liberación (estándar) 1 = sin liberación Tamaño 2 = G3/8-G1/2 1 = G1/4 Presión de trabajo 0 = 0,5 ÷ 10 (estándar) 1 = 0 ÷ 4 Conexiones 38 = G3/8 04 = G1/4 02 = G1/2 R = Regulador

36 Reguladores serie MC MC238-R10 CAMOZZI

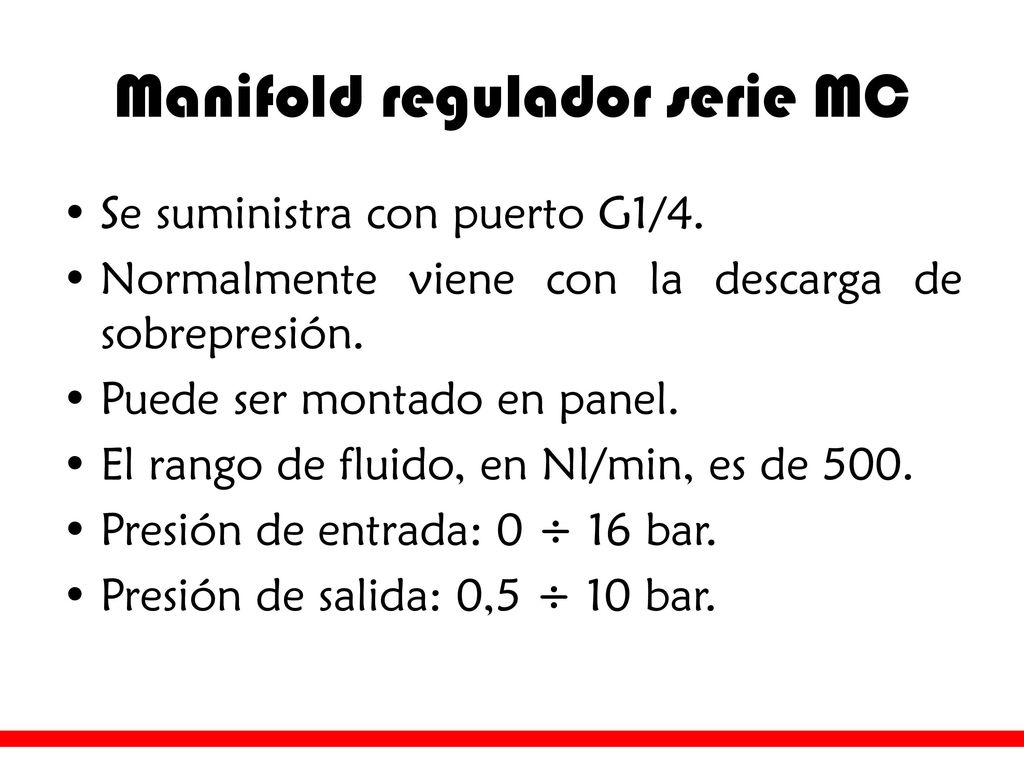

37 Manifold regulador serie MC
Se suministra con puerto G1/4. Normalmente viene con la descarga de sobrepresión. Puede ser montado en panel. El rango de fluido, en Nl/min, es de 500. Presión de entrada: 0 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

38 Manifold regulador serie MC– ¿Cómo pedirlo?
M C – M 0 0 MC = serie Tipo de construcción 0 = con liberación (estándar) 1 = sin liberación Tamaño 1 = G1 Presión de trabajo 0 = 0,5 ÷ 10 (estándar) 1 = 0 ÷ 4 Conexiones 04 = G1/4 M = Regulador manifold

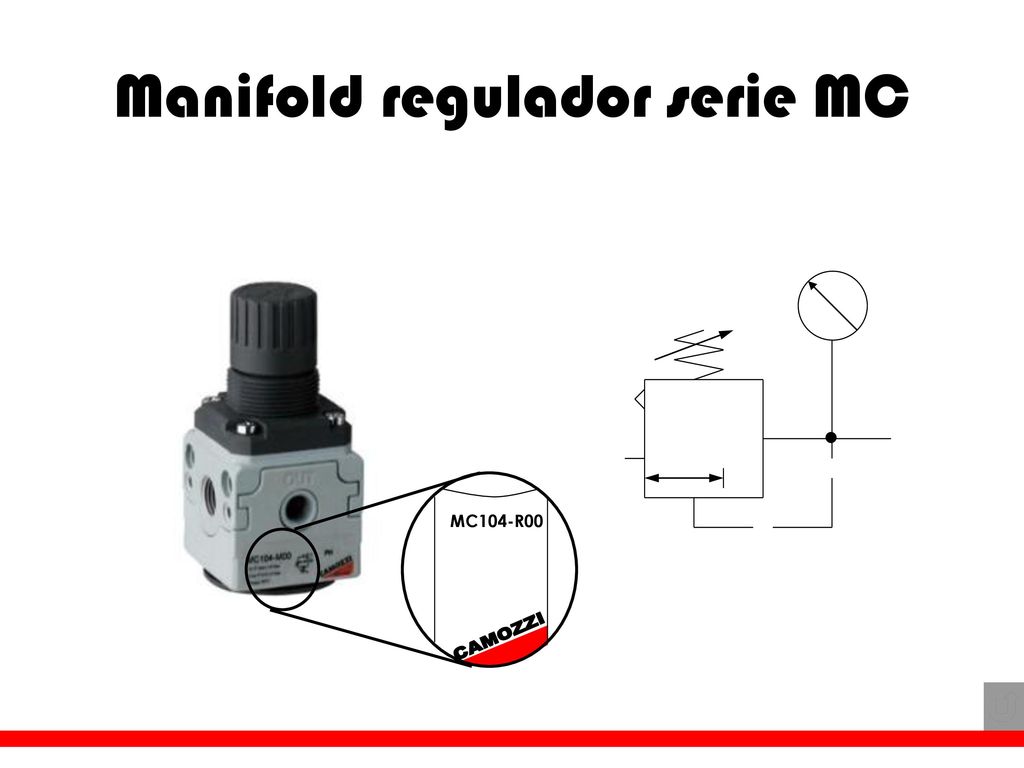

39 Manifold regulador serie MC
MC104-R00 CAMOZZI

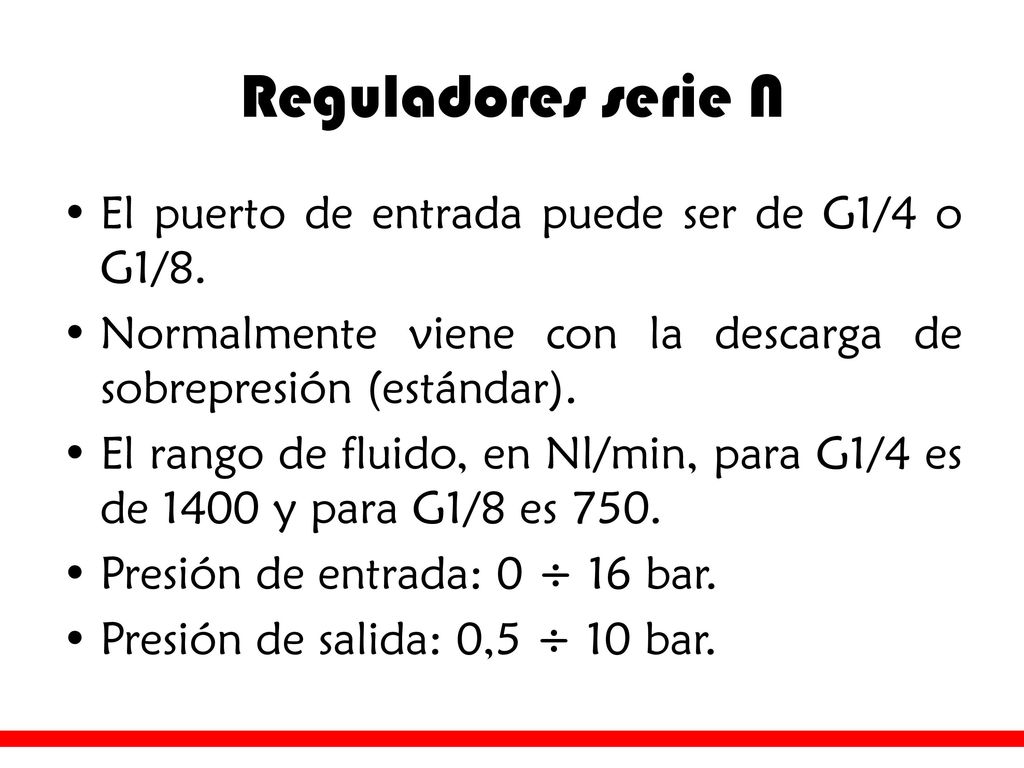

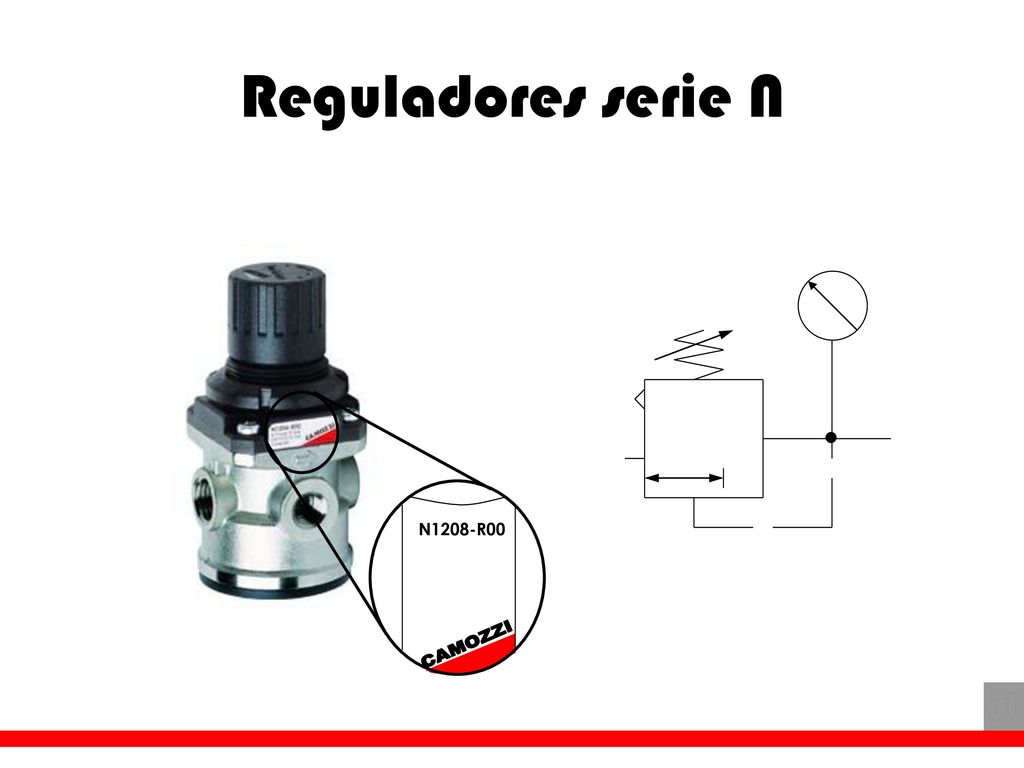

40 Reguladores serie N El puerto de entrada puede ser de G1/4 o G1/8.
Normalmente viene con la descarga de sobrepresión (estándar). El rango de fluido, en Nl/min, para G1/4 es de 1400 y para G1/8 es 750. Presión de entrada: 0 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

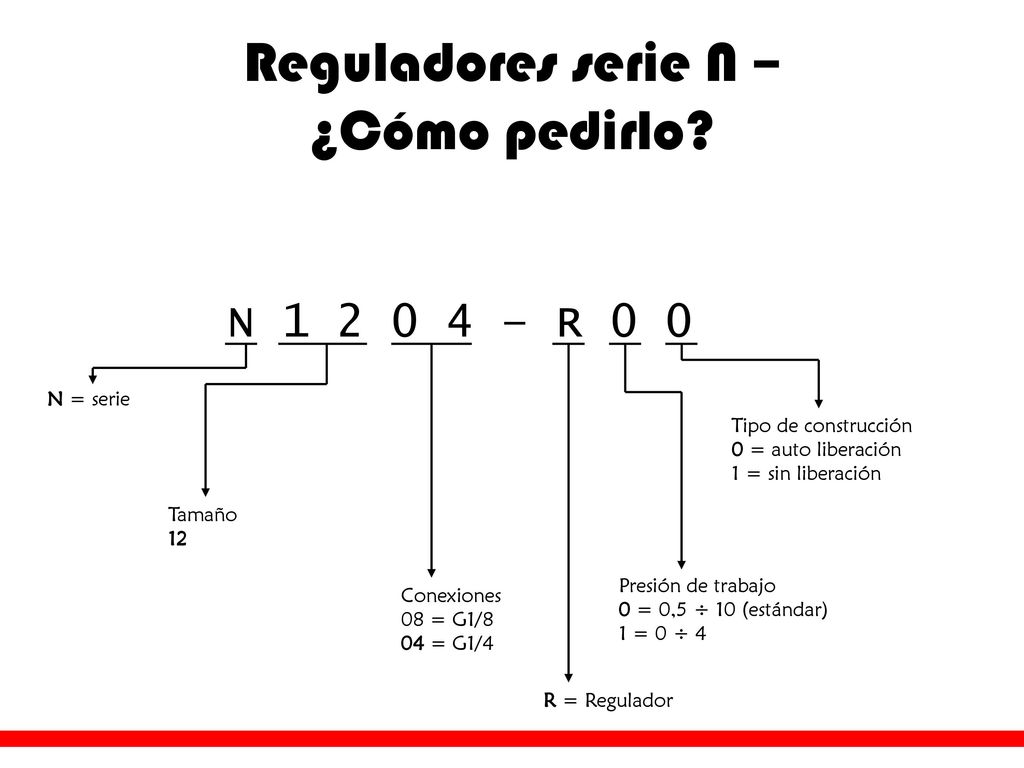

41 Reguladores serie N – ¿Cómo pedirlo?
N – R 0 0 N = serie Tipo de construcción 0 = auto liberación 1 = sin liberación Tamaño 12 Presión de trabajo 0 = 0,5 ÷ 10 (estándar) 1 = 0 ÷ 4 Conexiones 08 = G1/8 04 = G1/4 R = Regulador

42 Reguladores serie N N1208-R00 CAMOZZI

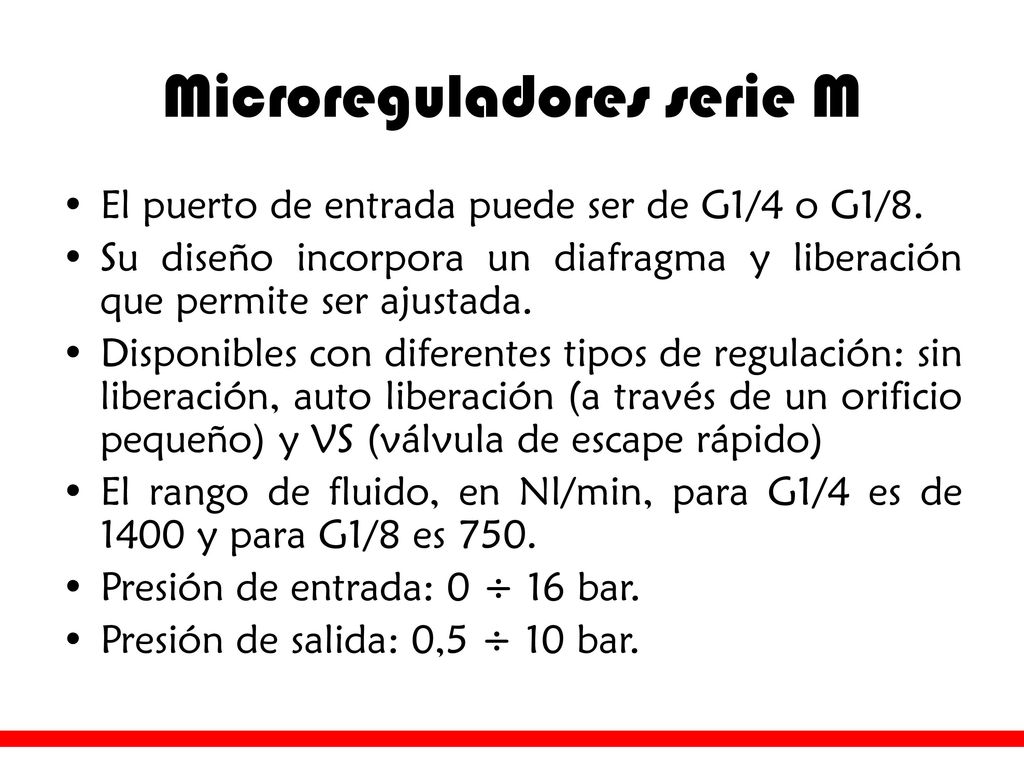

43 Microreguladores serie M
El puerto de entrada puede ser de G1/4 o G1/8. Su diseño incorpora un diafragma y liberación que permite ser ajustada. Disponibles con diferentes tipos de regulación: sin liberación, auto liberación (a través de un orificio pequeño) y VS (válvula de escape rápido) El rango de fluido, en Nl/min, para G1/4 es de 1400 y para G1/8 es 750. Presión de entrada: 0 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

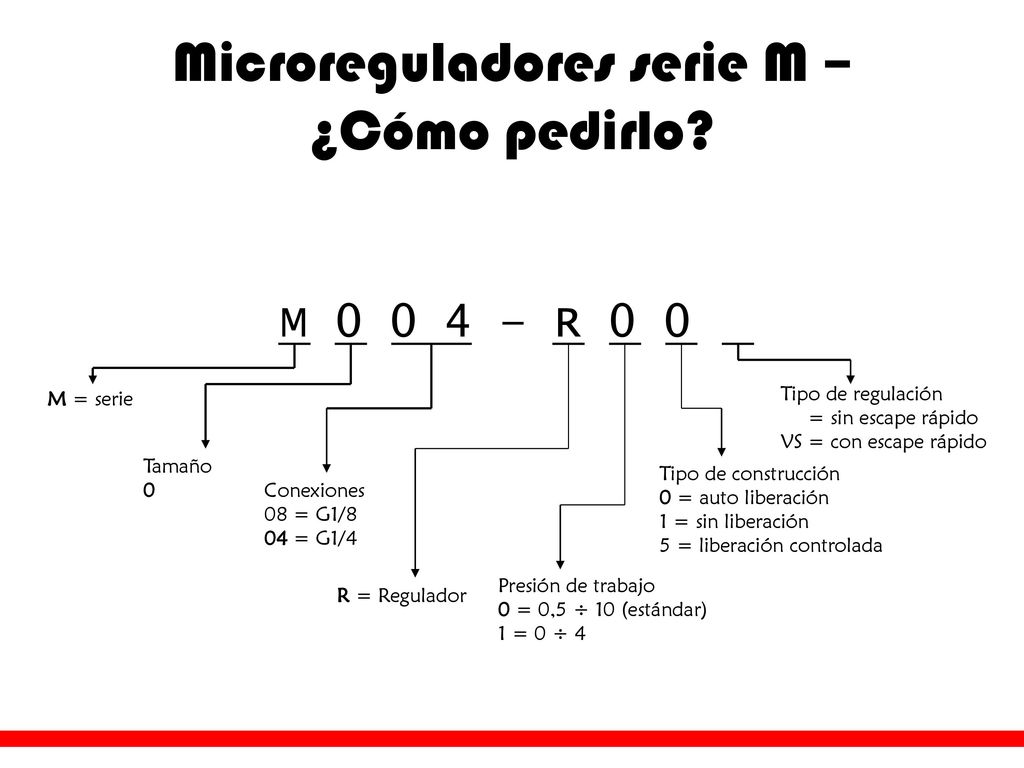

44 Microreguladores serie M – ¿Cómo pedirlo?
M – R 0 0 M = serie Tipo de regulación VS = sin escape rápido VS = con escape rápido Tamaño Tipo de construcción 0 = auto liberación 1 = sin liberación 5 = liberación controlada Conexiones 08 = G1/8 04 = G1/4 Presión de trabajo 0 = 0,5 ÷ 10 (estándar) 1 = 0 ÷ 4 R = Regulador

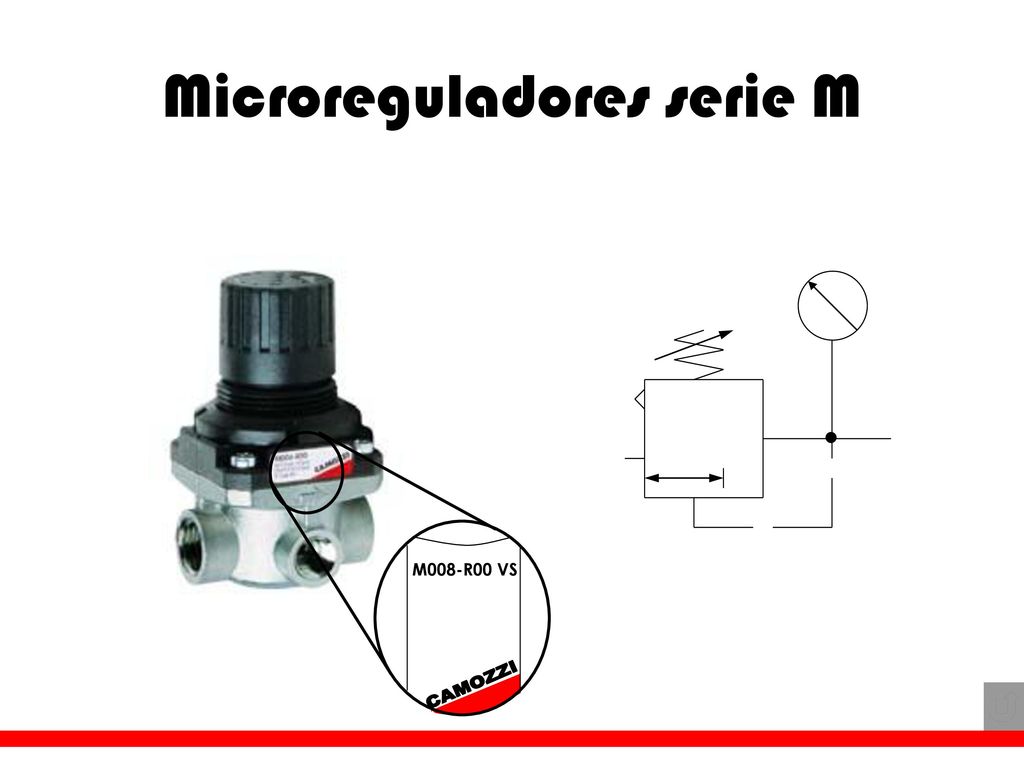

45 Microreguladores serie M
M008-R00 VS CAMOZZI

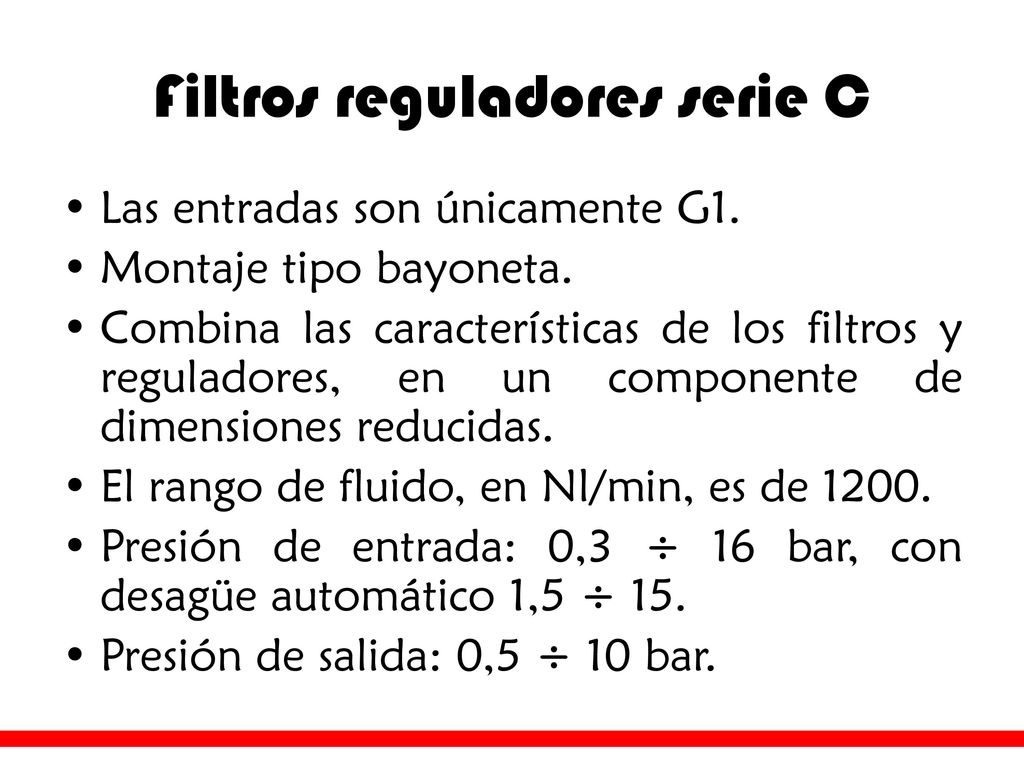

46 Filtros reguladores serie C
Las entradas son únicamente G1. Montaje tipo bayoneta. Combina las características de los filtros y reguladores, en un componente de dimensiones reducidas. El rango de fluido, en Nl/min, es de 1200. Presión de entrada: 0,3 ÷ 16 bar, con desagüe automático 1,5 ÷ 15. Presión de salida: 0,5 ÷ 10 bar.

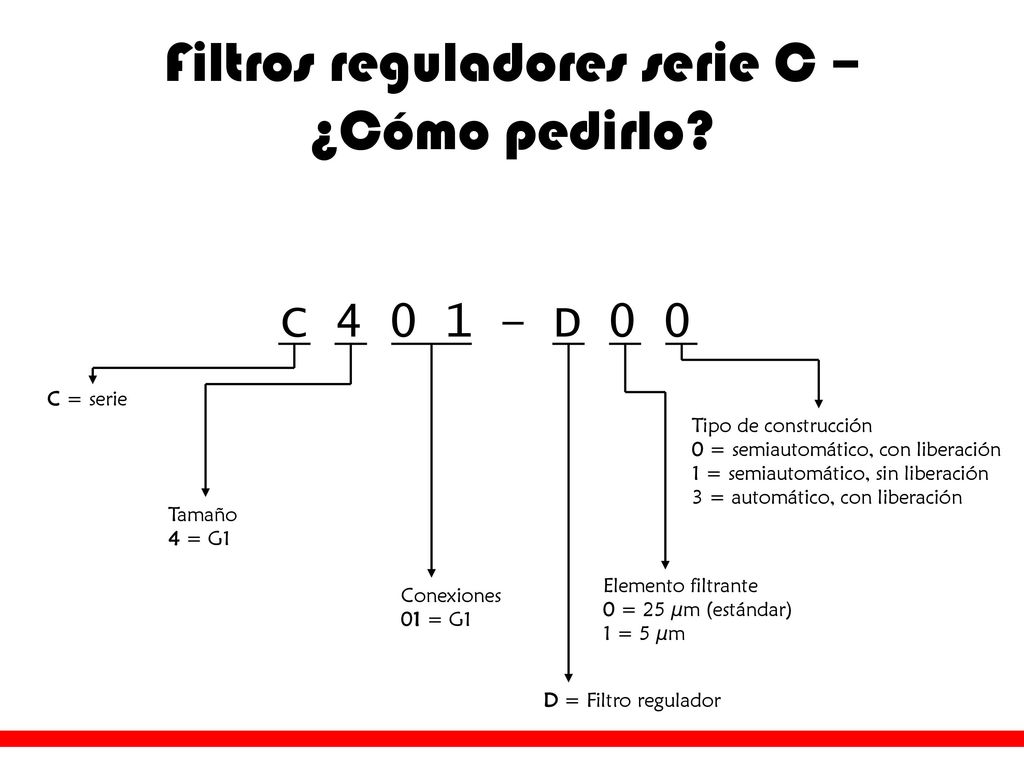

47 Filtros reguladores serie C – ¿Cómo pedirlo?
C – D 0 0 C = serie Tipo de construcción 0 = semiautomático, con liberación 1 = semiautomático, sin liberación 3 = automático, con liberación Tamaño 4 = G1 Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm Conexiones 01 = G1 D = Filtro regulador

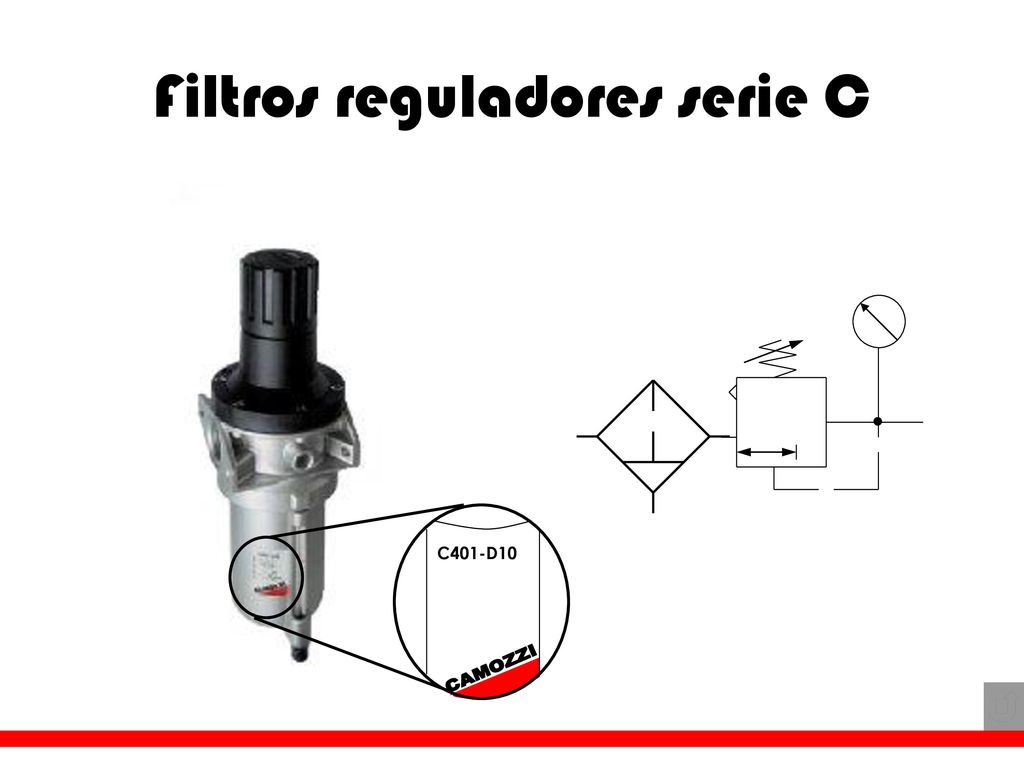

48 Filtros reguladores serie C
C401-D10 CAMOZZI

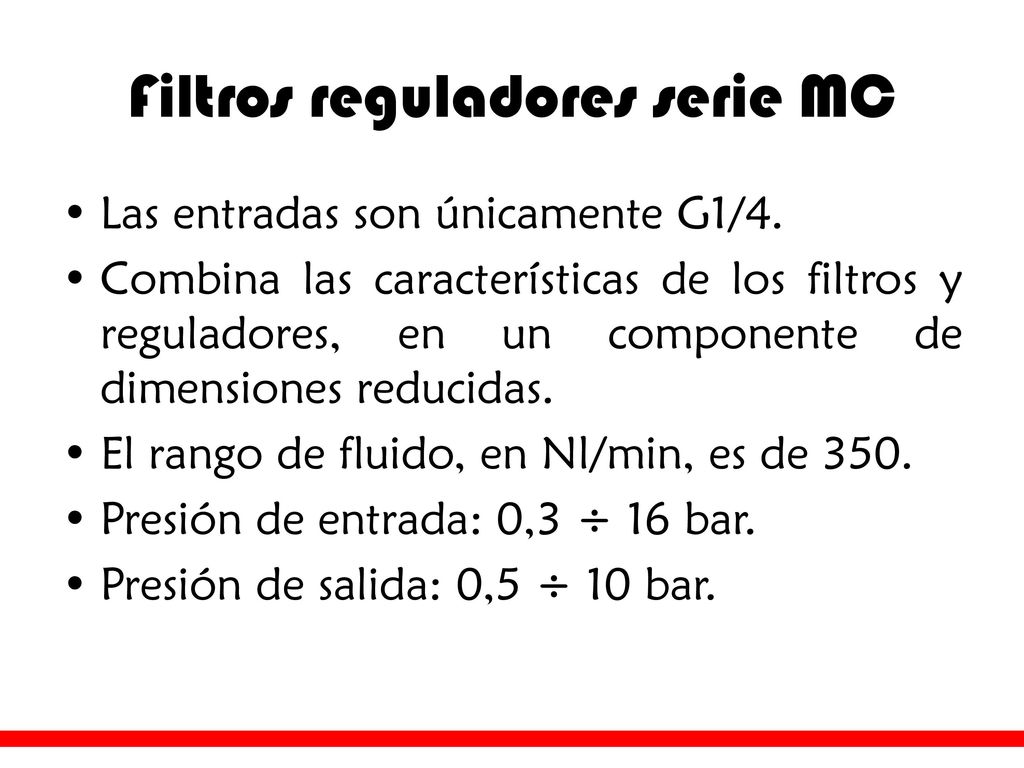

49 Filtros reguladores serie MC
Las entradas son únicamente G1/4. Combina las características de los filtros y reguladores, en un componente de dimensiones reducidas. El rango de fluido, en Nl/min, es de 350. Presión de entrada: 0,3 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

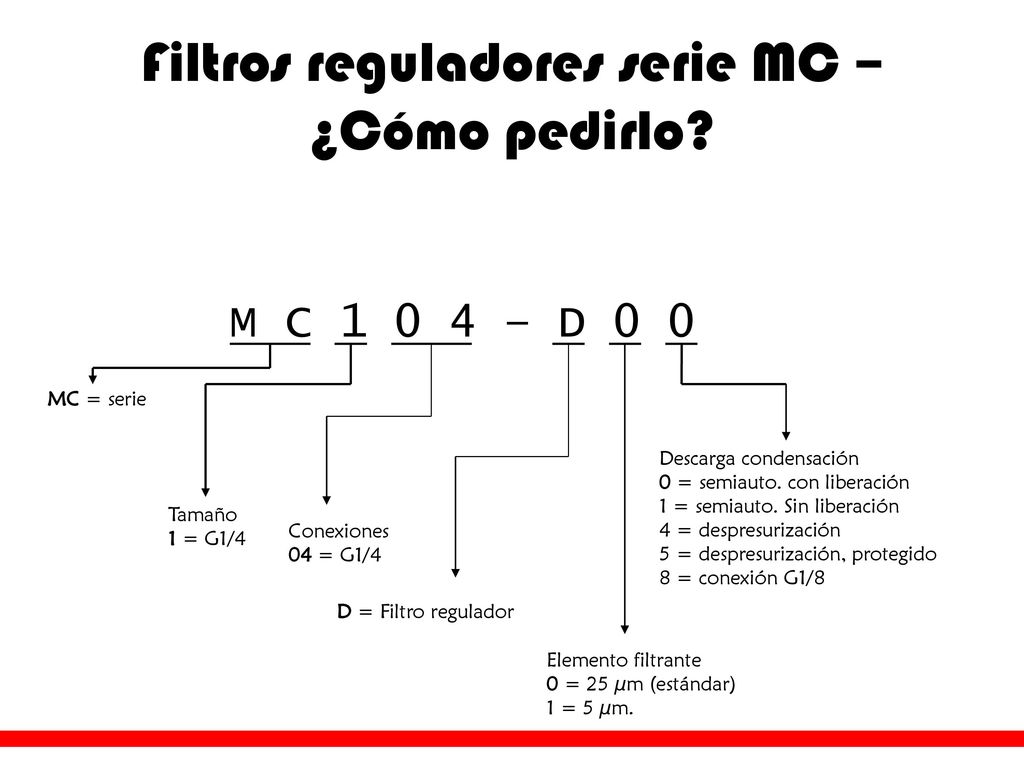

50 Filtros reguladores serie MC – ¿Cómo pedirlo?
M C – D 0 0 MC = serie Descarga condensación 0 = semiauto. con liberación 1 = semiauto. Sin liberación 4 = despresurización 5 = despresurización, protegido 8 = conexión G1/8 Tamaño 1 = G1/4 Conexiones 04 = G1/4 D = Filtro regulador Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm.

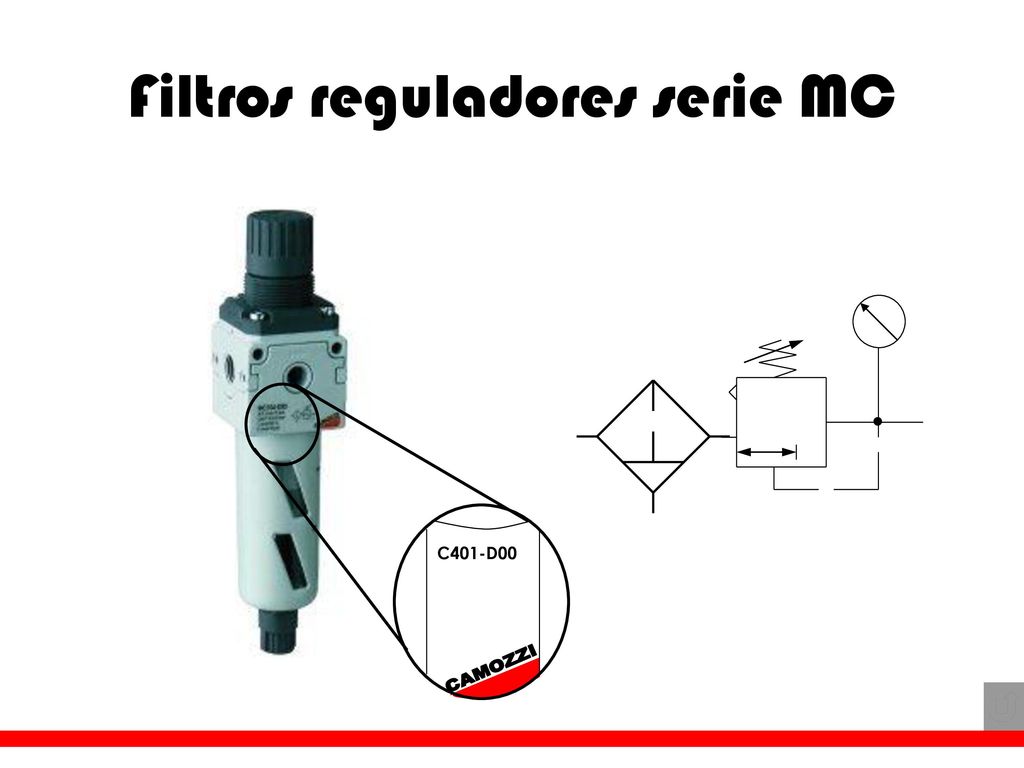

51 Filtros reguladores serie MC
C401-D00 CAMOZZI

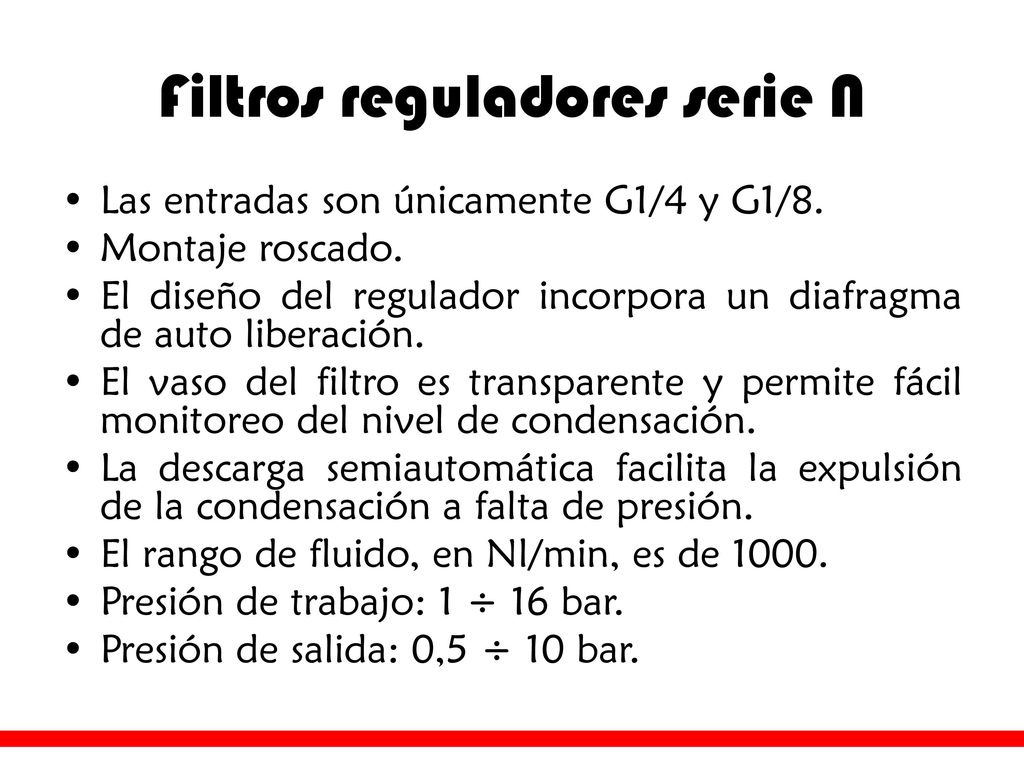

52 Filtros reguladores serie N
Las entradas son únicamente G1/4 y G1/8. Montaje roscado. El diseño del regulador incorpora un diafragma de auto liberación. El vaso del filtro es transparente y permite fácil monitoreo del nivel de condensación. La descarga semiautomática facilita la expulsión de la condensación a falta de presión. El rango de fluido, en Nl/min, es de 1000. Presión de trabajo: 1 ÷ 16 bar. Presión de salida: 0,5 ÷ 10 bar.

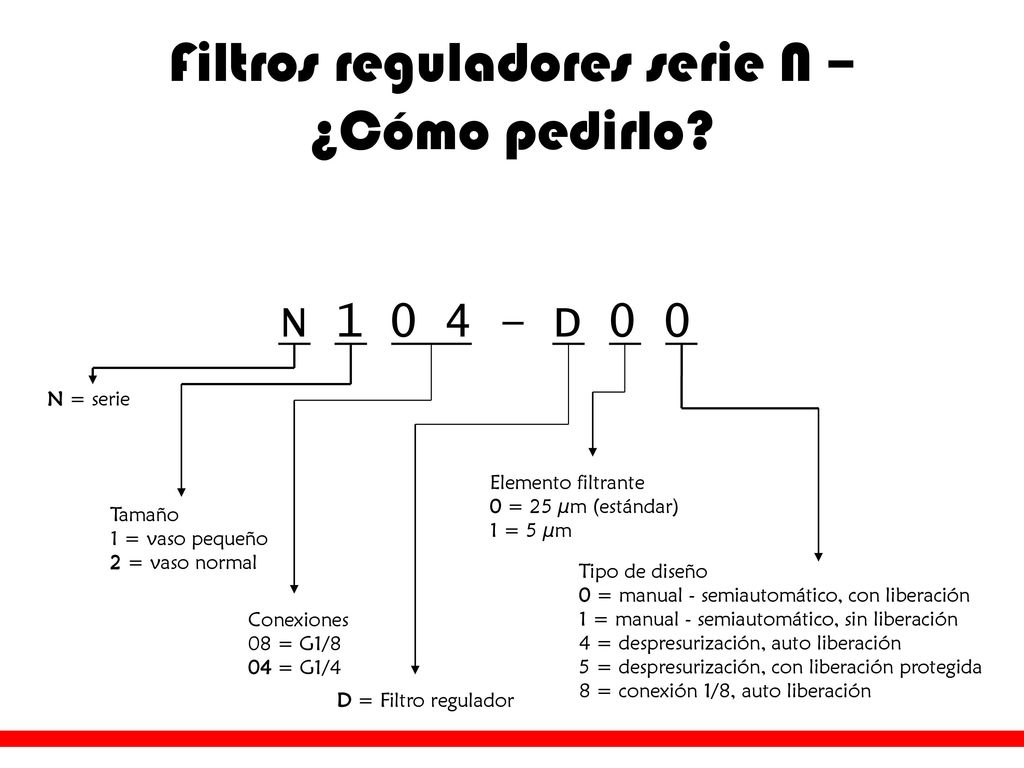

53 Filtros reguladores serie N – ¿Cómo pedirlo?
N – D 0 0 N = serie Elemento filtrante 0 = 25 µm (estándar) 1 = 5 µm Tamaño 1 = vaso pequeño 2 = vaso normal Tipo de diseño 0 = manual - semiautomático, con liberación 1 = manual - semiautomático, sin liberación 4 = despresurización, auto liberación 5 = despresurización, con liberación protegida 8 = conexión 1/8, auto liberación Conexiones 08 = G1/8 04 = G1/4 D = Filtro regulador

54 Filtros reguladores serie N
C204-D00 CAMOZZI

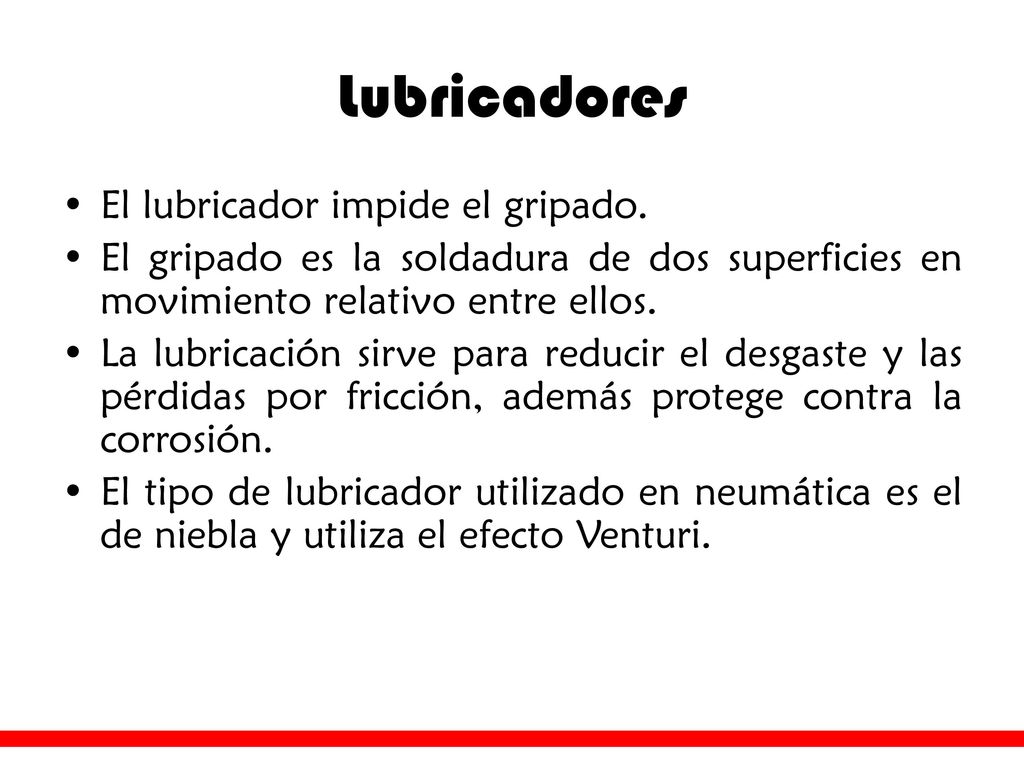

55 Lubricadores El lubricador impide el gripado.
El gripado es la soldadura de dos superficies en movimiento relativo entre ellos. La lubricación sirve para reducir el desgaste y las pérdidas por fricción, además protege contra la corrosión. El tipo de lubricador utilizado en neumática es el de niebla y utiliza el efecto Venturi.

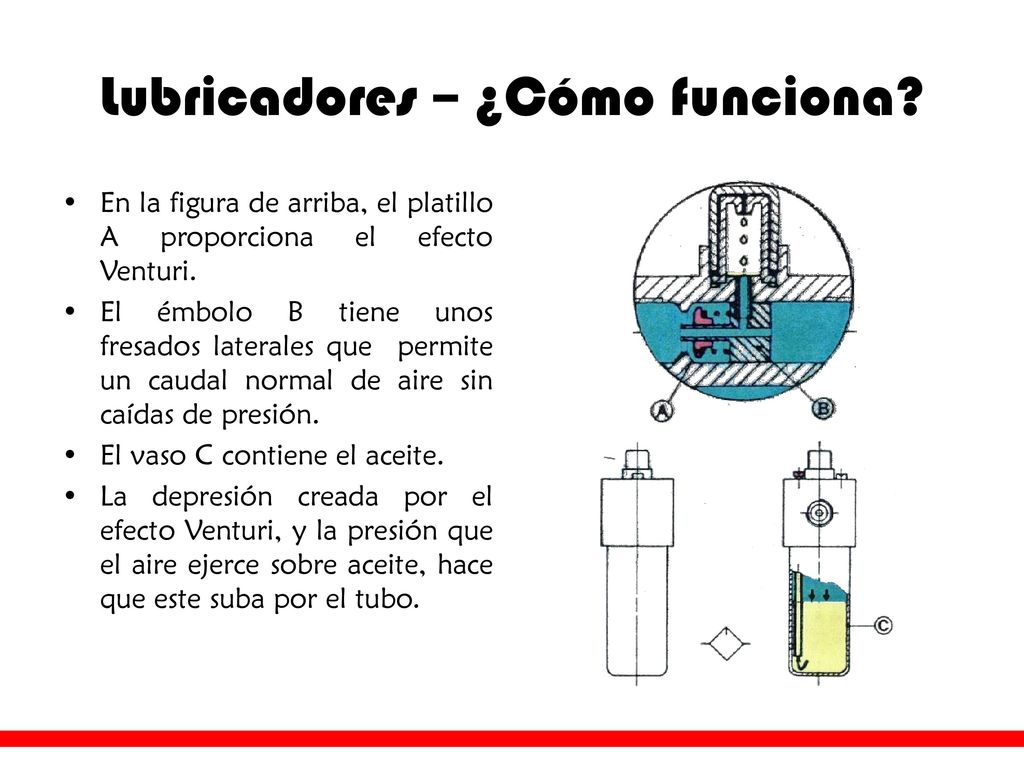

56 Lubricadores – ¿Cómo funciona?
En la figura de arriba, el platillo A proporciona el efecto Venturi. El émbolo B tiene unos fresados laterales que permite un caudal normal de aire sin caídas de presión. El vaso C contiene el aceite. La depresión creada por el efecto Venturi, y la presión que el aire ejerce sobre aceite, hace que este suba por el tubo.

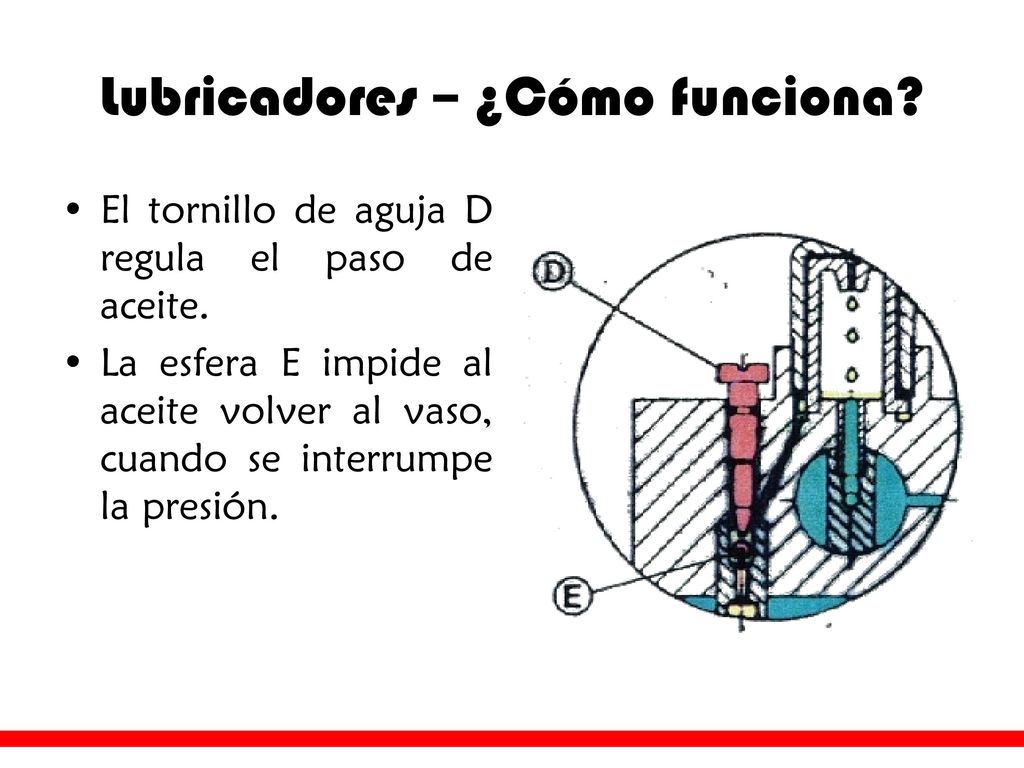

57 Lubricadores – ¿Cómo funciona?
El tornillo de aguja D regula el paso de aceite. La esfera E impide al aceite volver al vaso, cuando se interrumpe la presión.

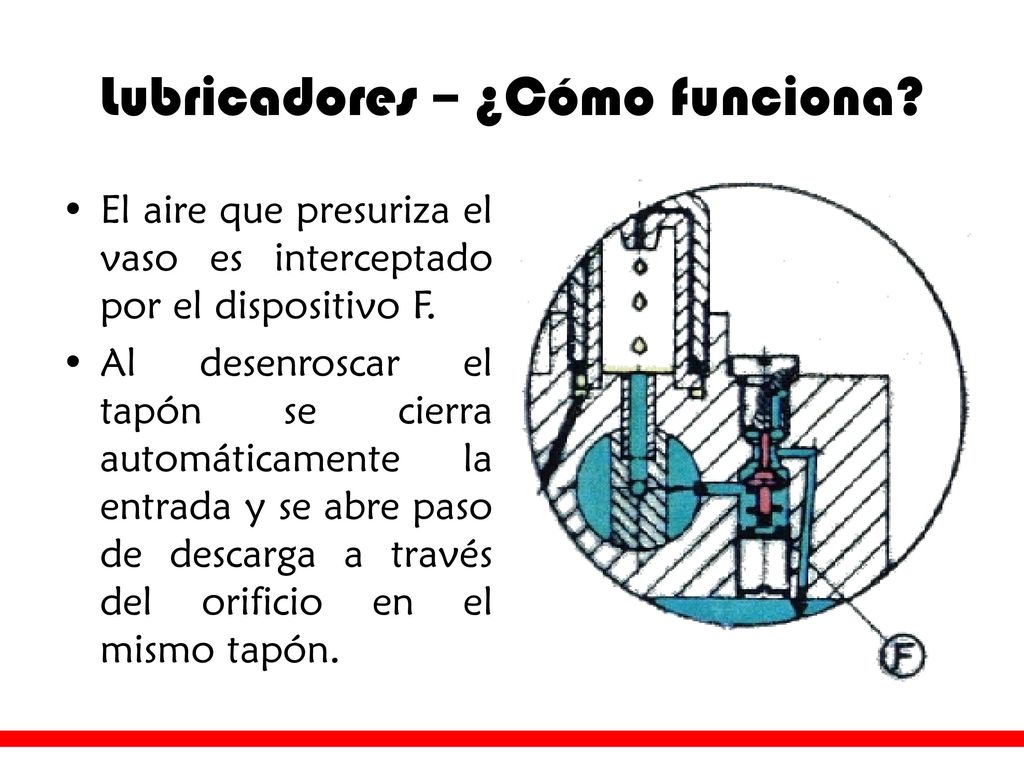

58 Lubricadores – ¿Cómo funciona?
El aire que presuriza el vaso es interceptado por el dispositivo F. Al desenroscar el tapón se cierra automáticamente la entrada y se abre paso de descarga a través del orificio en el mismo tapón.

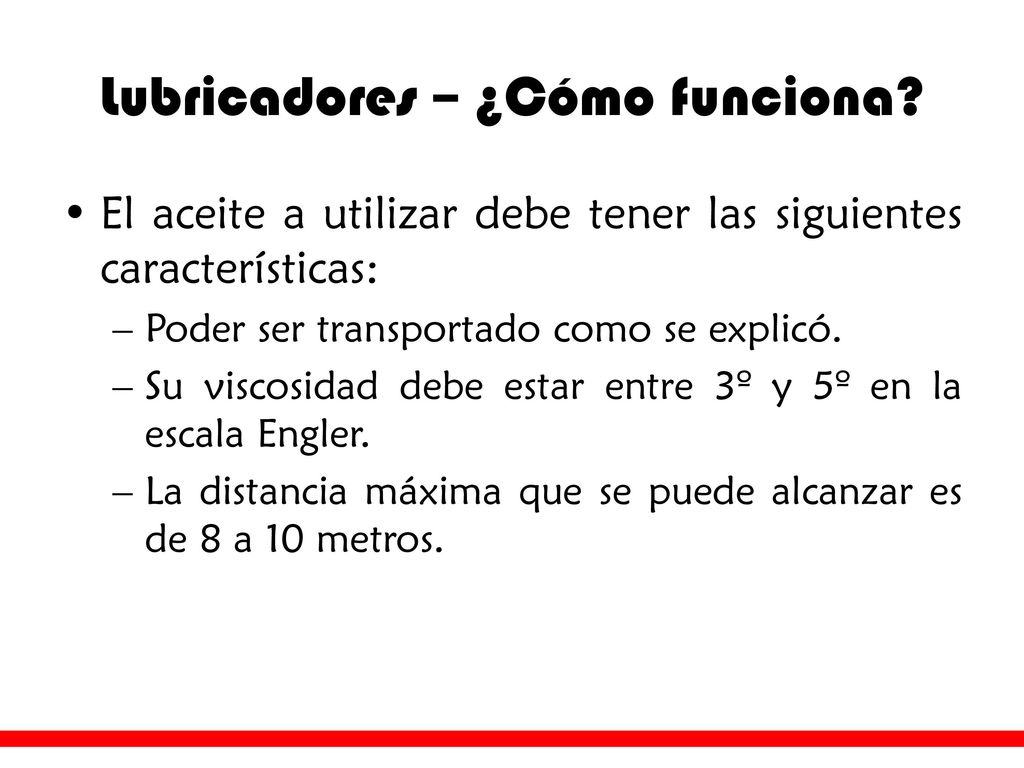

59 Lubricadores – ¿Cómo funciona?
El aceite a utilizar debe tener las siguientes características: Poder ser transportado como se explicó. Su viscosidad debe estar entre 3º y 5º en la escala Engler. La distancia máxima que se puede alcanzar es de 8 a 10 metros.

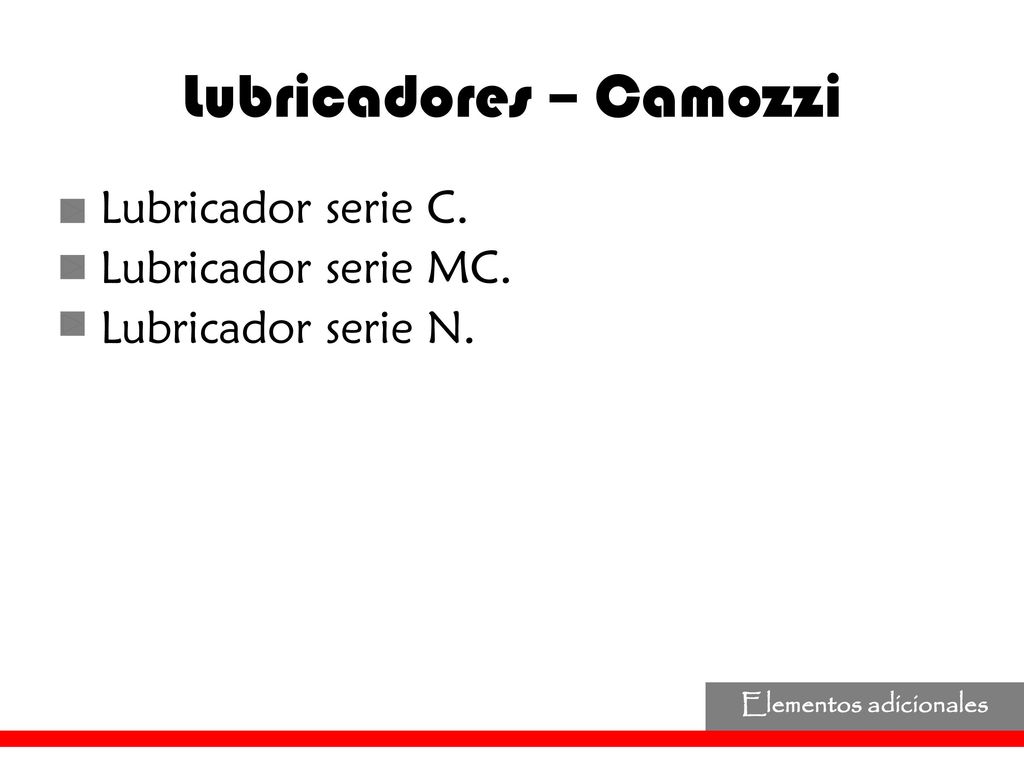

60 Lubricadores – Camozzi
Lubricador serie C. Lubricador serie MC. Lubricador serie N. Elementos adicionales

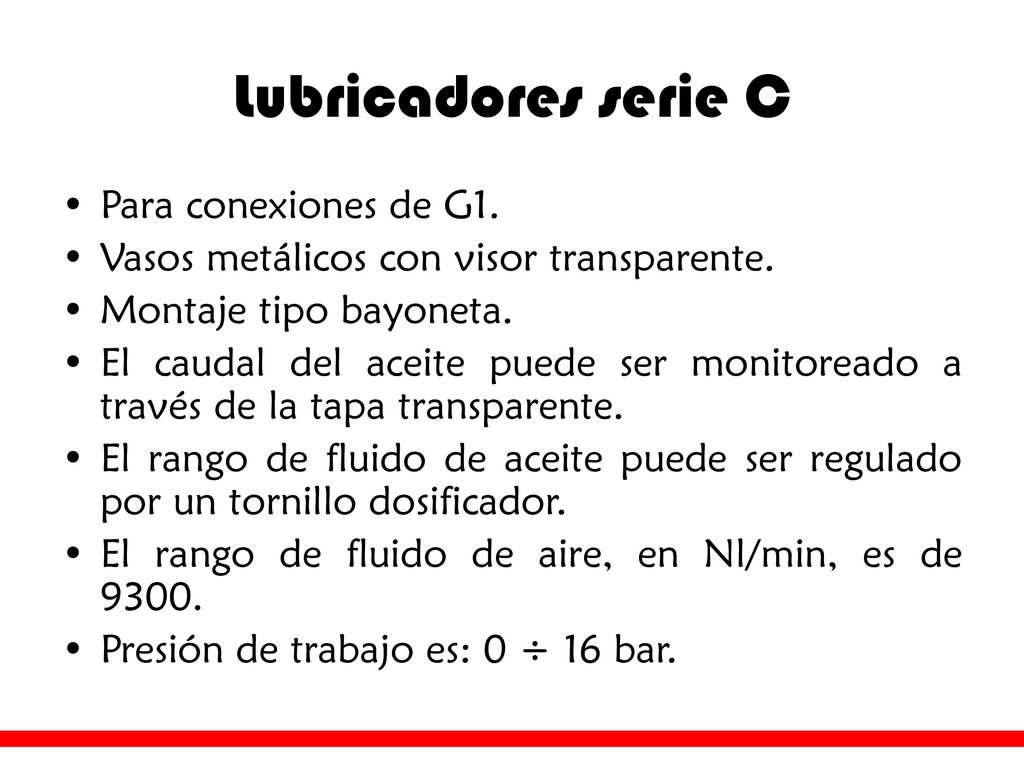

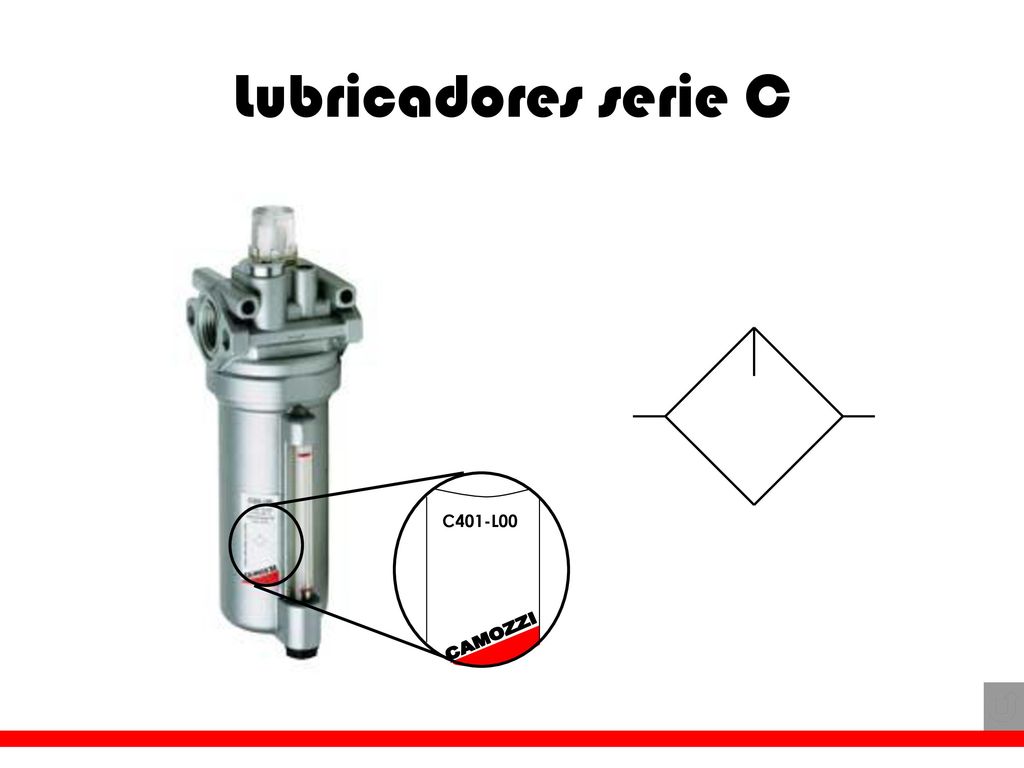

61 Lubricadores serie C Para conexiones de G1.
Vasos metálicos con visor transparente. Montaje tipo bayoneta. El caudal del aceite puede ser monitoreado a través de la tapa transparente. El rango de fluido de aceite puede ser regulado por un tornillo dosificador. El rango de fluido de aire, en Nl/min, es de 9300. Presión de trabajo es: 0 ÷ 16 bar.

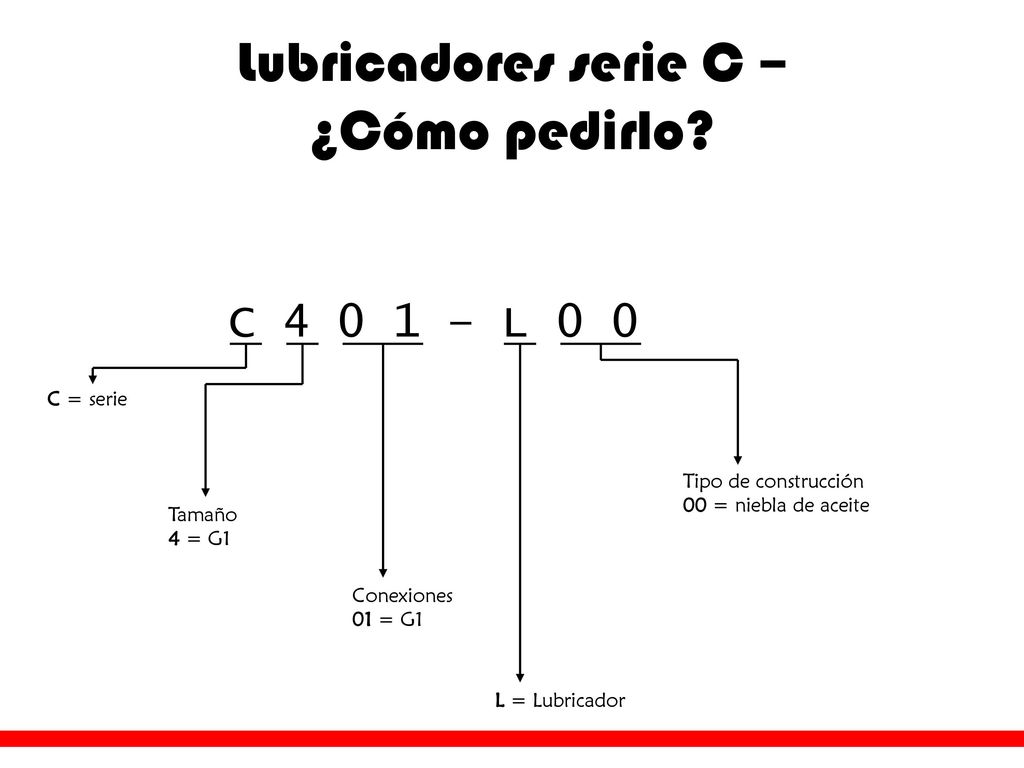

62 Lubricadores serie C – ¿Cómo pedirlo?
C – L 0 0 C = serie Tipo de construcción 00 = niebla de aceite Tamaño 4 = G1 Conexiones 01 = G1 L = Lubricador

63 Lubricadores serie C C401-L00 CAMOZZI

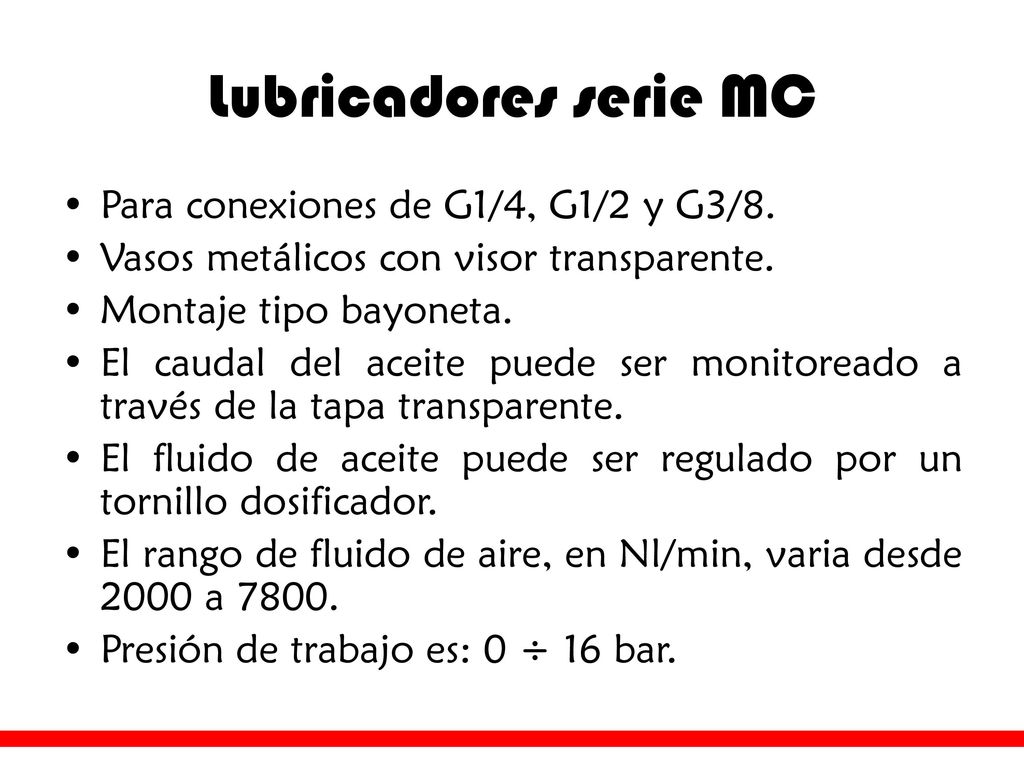

64 Lubricadores serie MC Para conexiones de G1/4, G1/2 y G3/8.
Vasos metálicos con visor transparente. Montaje tipo bayoneta. El caudal del aceite puede ser monitoreado a través de la tapa transparente. El fluido de aceite puede ser regulado por un tornillo dosificador. El rango de fluido de aire, en Nl/min, varia desde 2000 a 7800. Presión de trabajo es: 0 ÷ 16 bar.

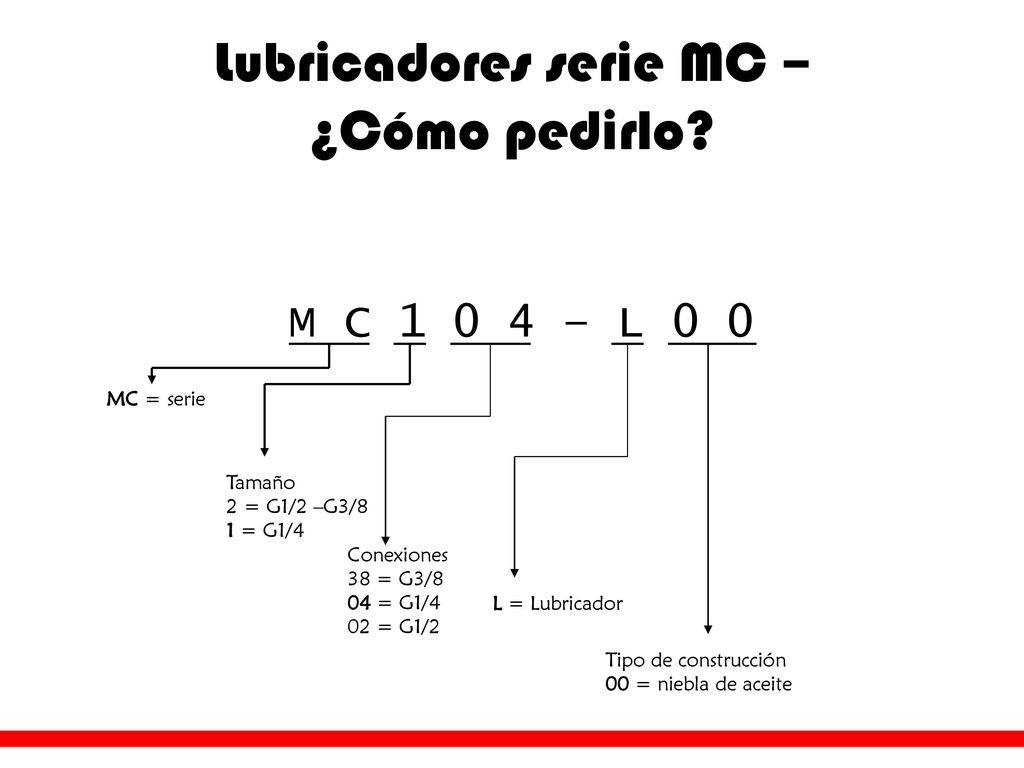

65 Lubricadores serie MC – ¿Cómo pedirlo?
M C – L 0 0 MC = serie Tamaño 2 = G1/2 –G3/8 1 = G1/4 Conexiones 38 = G3/8 04 = G1/4 02 = G1/2 L = Lubricador Tipo de construcción 00 = niebla de aceite

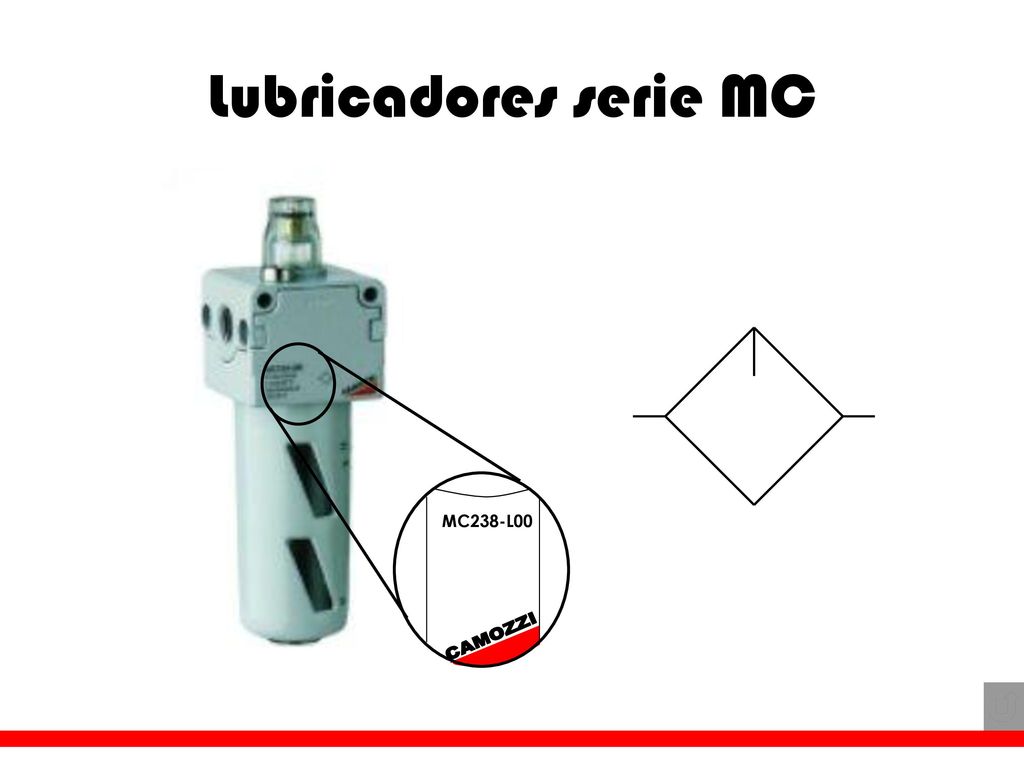

66 Lubricadores serie MC MC238-L00 CAMOZZI

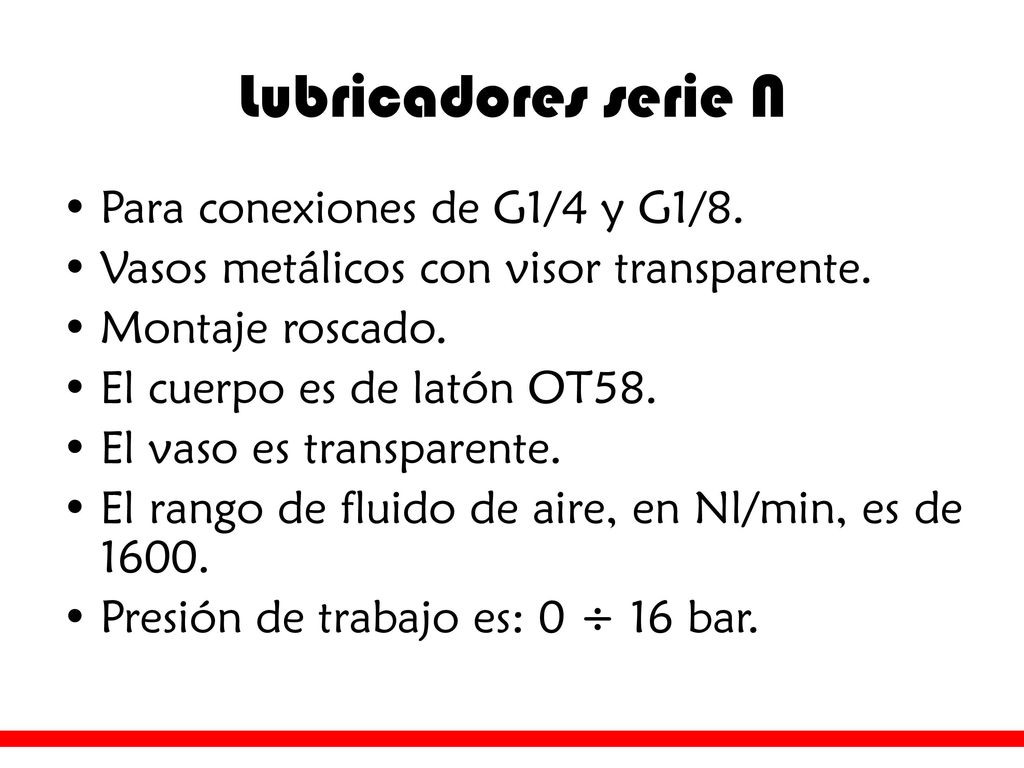

67 Lubricadores serie N Para conexiones de G1/4 y G1/8.
Vasos metálicos con visor transparente. Montaje roscado. El cuerpo es de latón OT58. El vaso es transparente. El rango de fluido de aire, en Nl/min, es de 1600. Presión de trabajo es: 0 ÷ 16 bar.

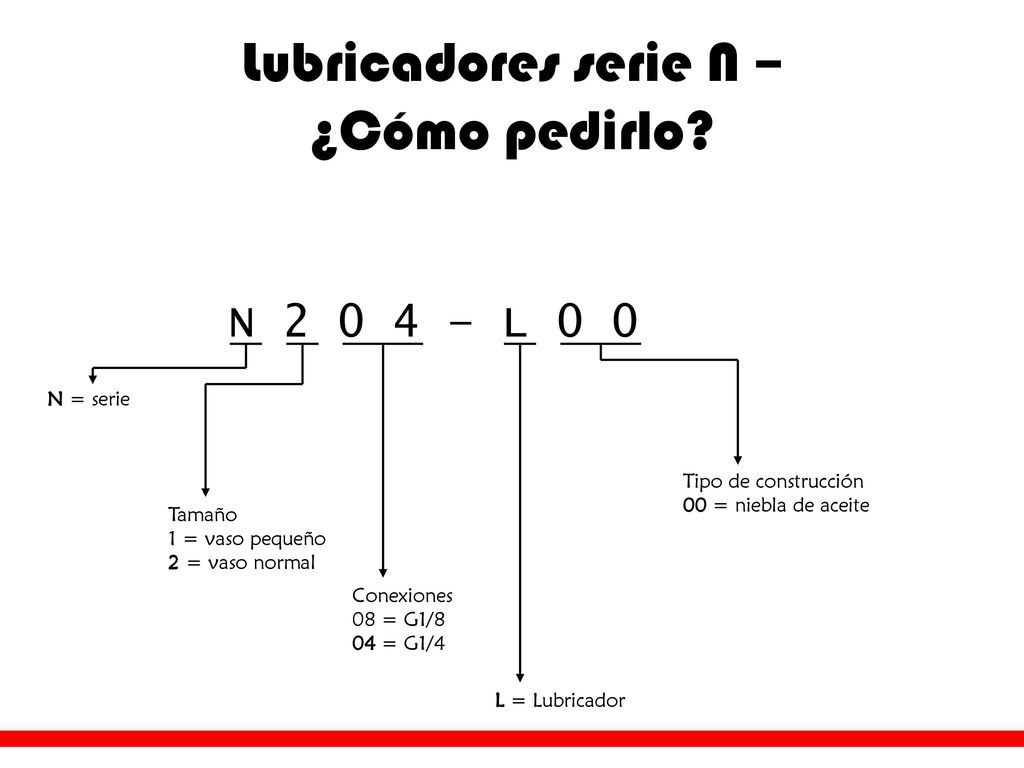

68 Lubricadores serie N – ¿Cómo pedirlo?
N – L 0 0 N = serie Tipo de construcción 00 = niebla de aceite Tamaño 1 = vaso pequeño 2 = vaso normal Conexiones 08 = G1/8 04 = G1/4 L = Lubricador

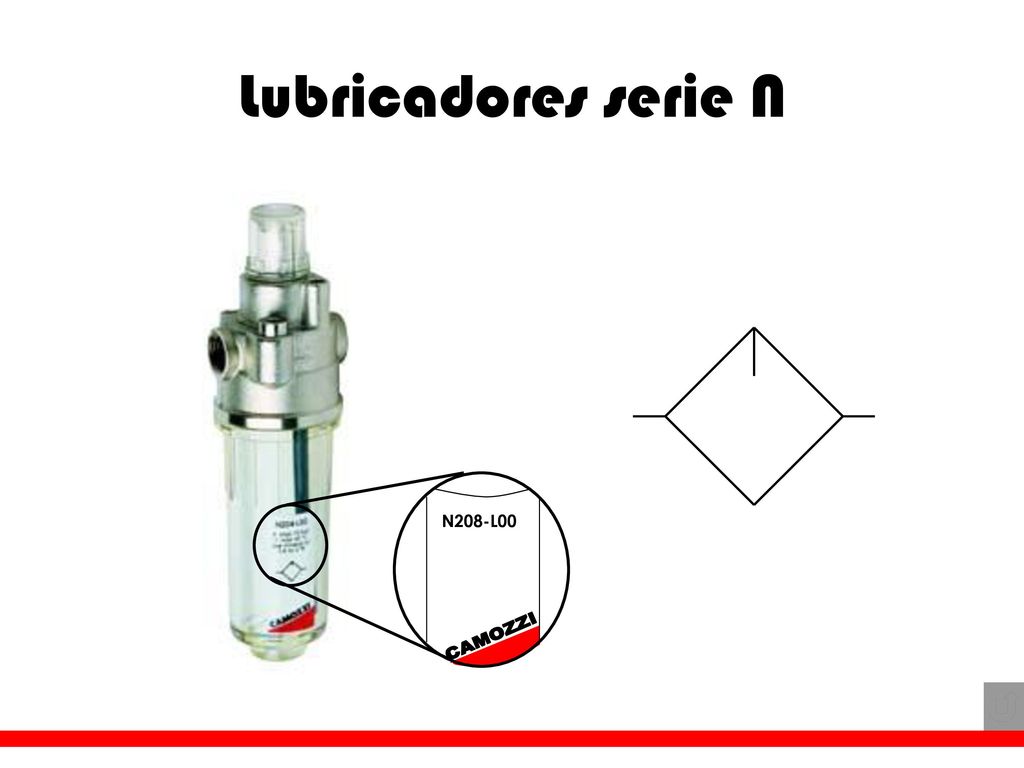

69 Lubricadores serie N N208-L00 CAMOZZI

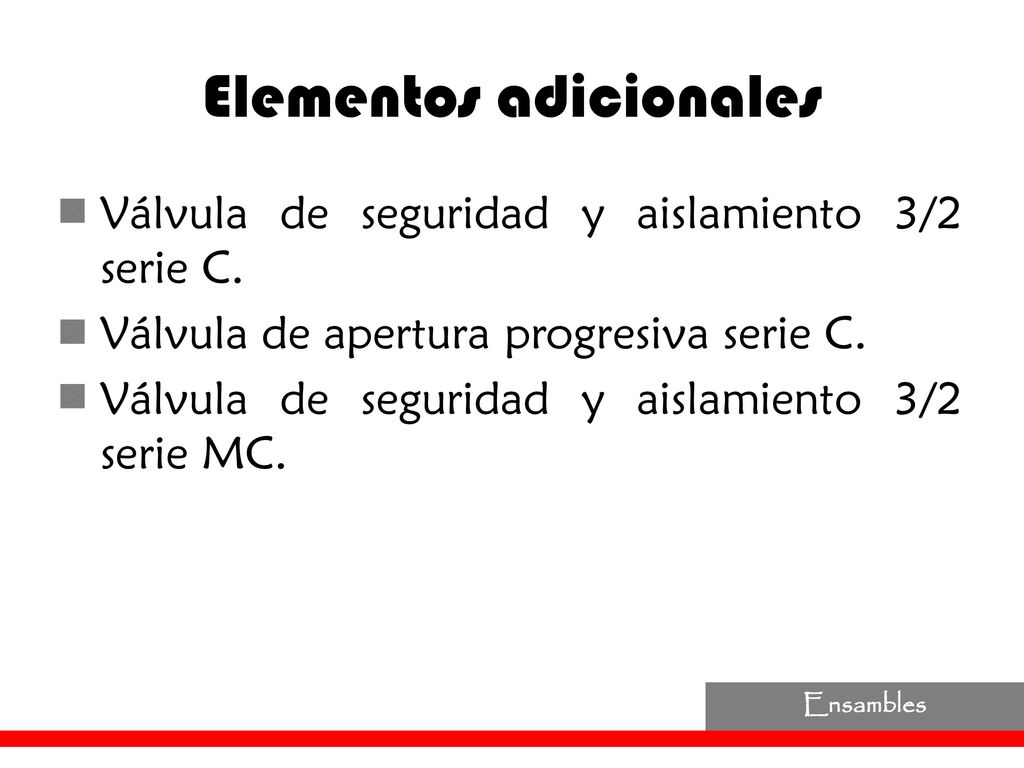

70 Elementos adicionales
Válvula de seguridad y aislamiento 3/2 serie C. Válvula de apertura progresiva serie C. Válvula de seguridad y aislamiento 3/2 serie MC. Ensambles

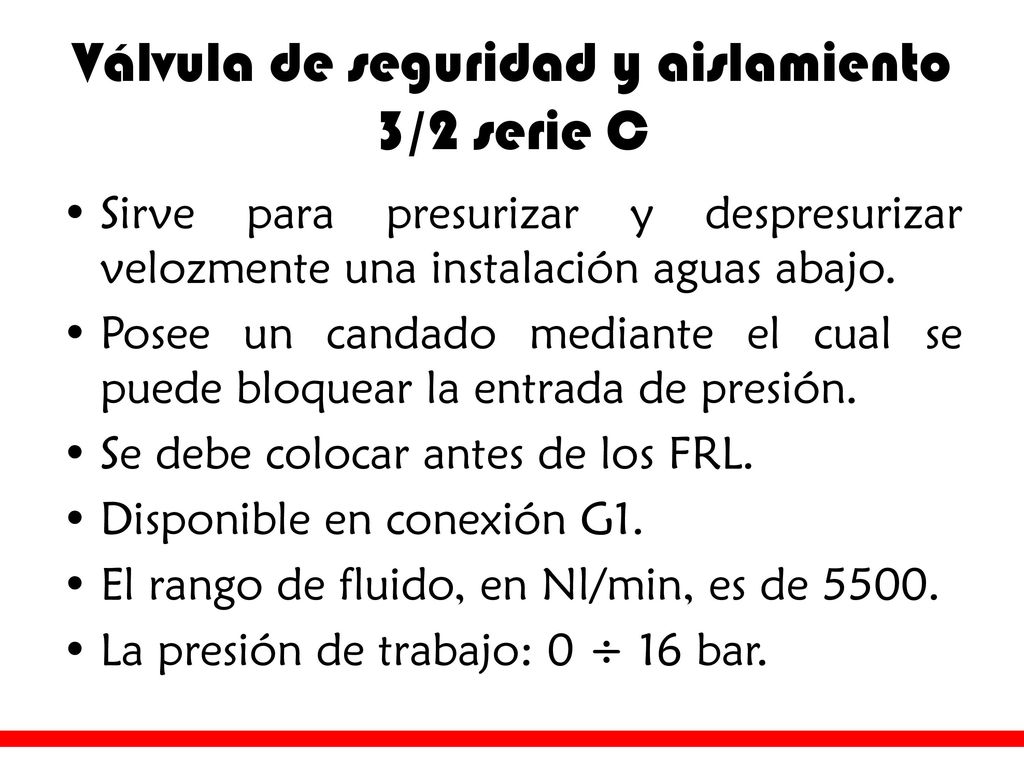

71 Válvula de seguridad y aislamiento 3/2 serie C
Sirve para presurizar y despresurizar velozmente una instalación aguas abajo. Posee un candado mediante el cual se puede bloquear la entrada de presión. Se debe colocar antes de los FRL. Disponible en conexión G1. El rango de fluido, en Nl/min, es de 5500. La presión de trabajo: 0 ÷ 16 bar.

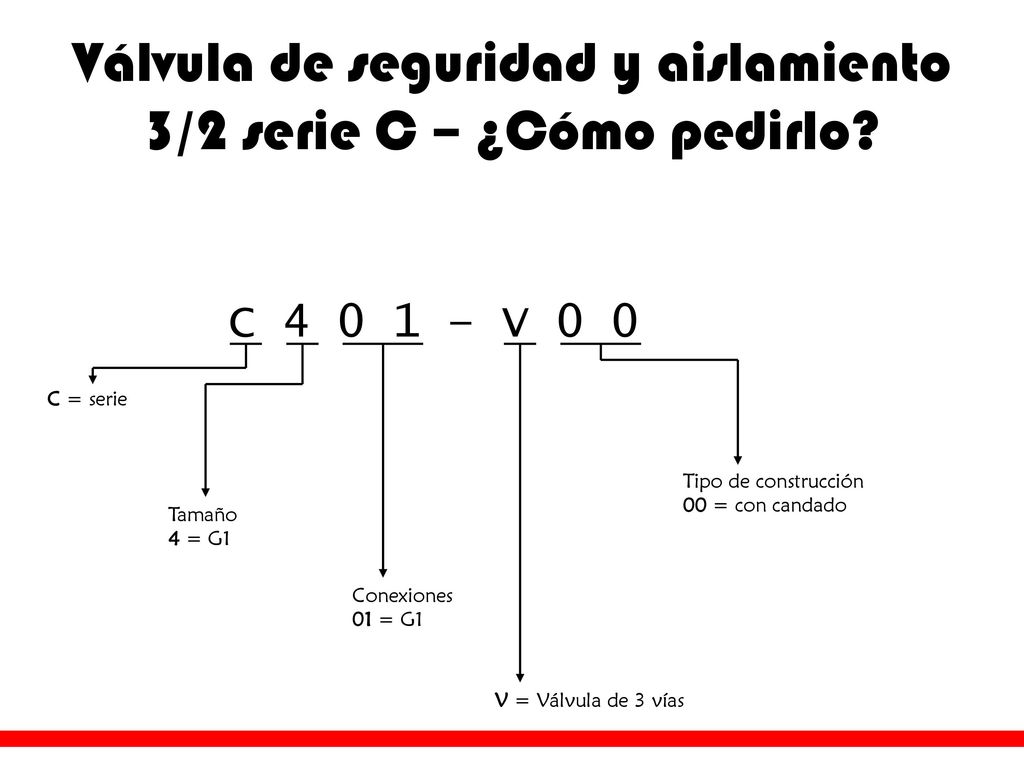

72 Válvula de seguridad y aislamiento 3/2 serie C – ¿Cómo pedirlo?
C – V 0 0 C = serie Tipo de construcción 00 = con candado Tamaño 4 = G1 Conexiones 01 = G1 V = Válvula de 3 vías

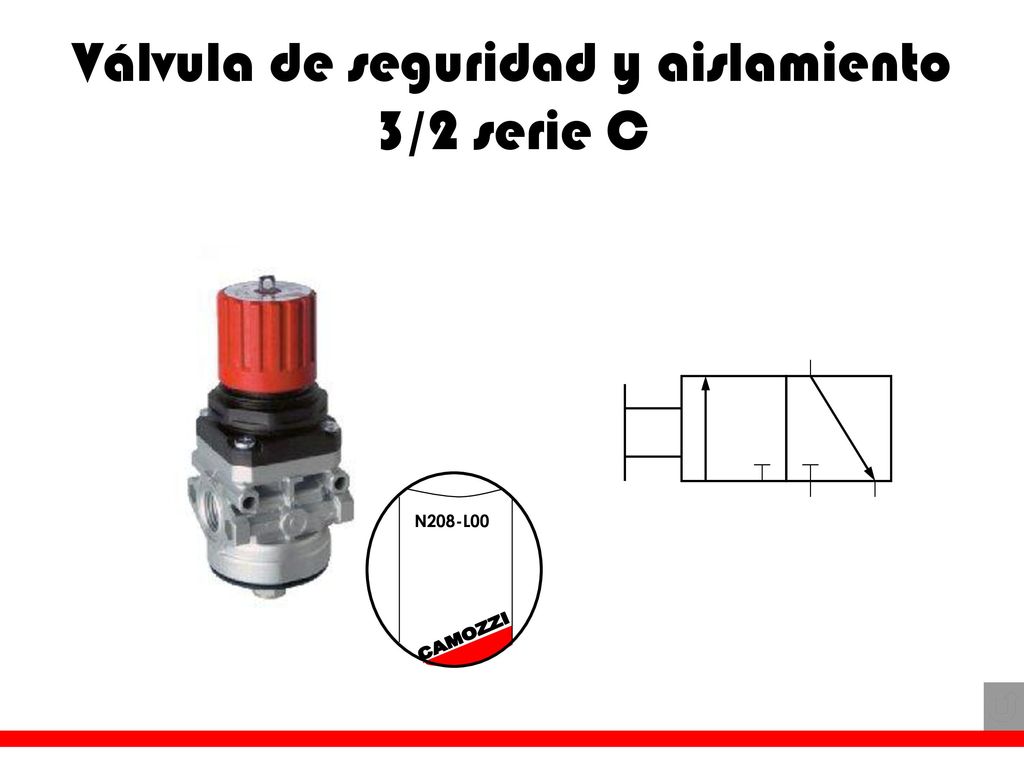

73 Válvula de seguridad y aislamiento 3/2 serie C
N208-L00 CAMOZZI

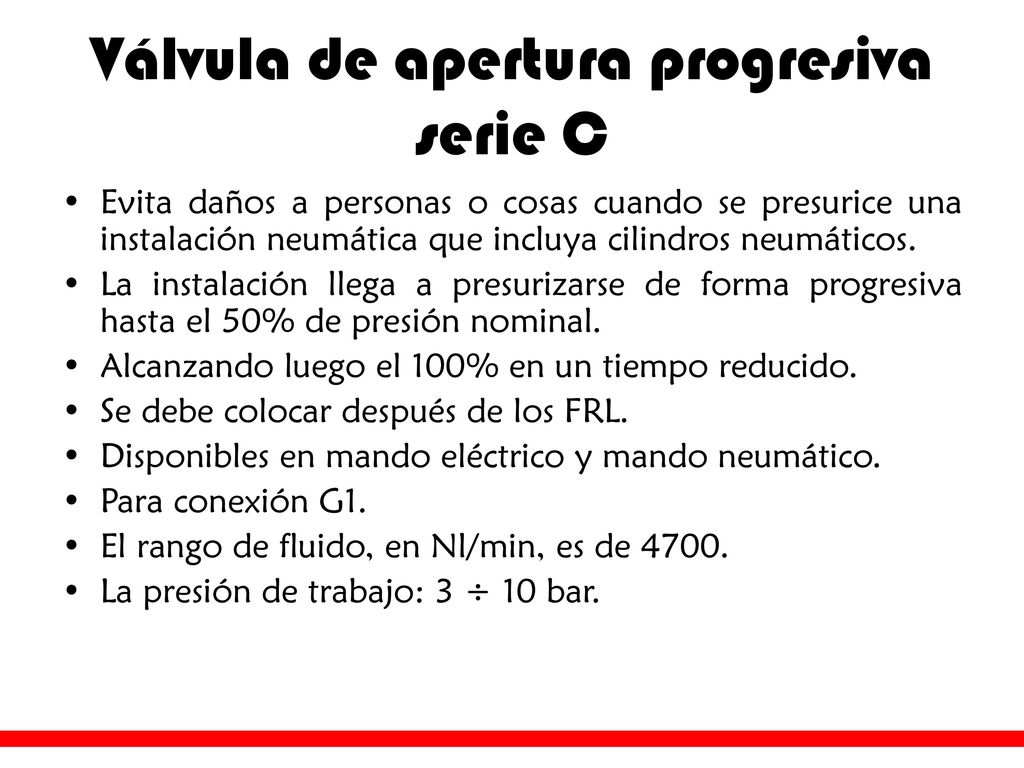

74 Válvula de apertura progresiva serie C
Evita daños a personas o cosas cuando se presurice una instalación neumática que incluya cilindros neumáticos. La instalación llega a presurizarse de forma progresiva hasta el 50% de presión nominal. Alcanzando luego el 100% en un tiempo reducido. Se debe colocar después de los FRL. Disponibles en mando eléctrico y mando neumático. Para conexión G1. El rango de fluido, en Nl/min, es de 4700. La presión de trabajo: 3 ÷ 10 bar.

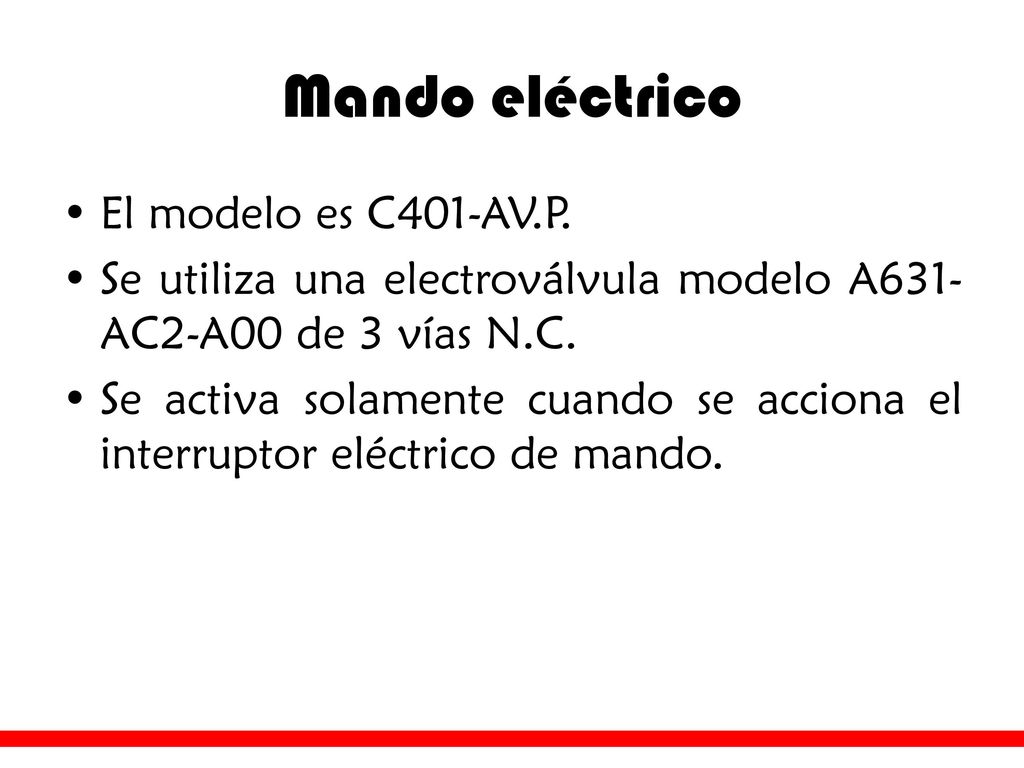

75 Mando eléctrico El modelo es C401-AV.P.
Se utiliza una electroválvula modelo A631-AC2-A00 de 3 vías N.C. Se activa solamente cuando se acciona el interruptor eléctrico de mando.

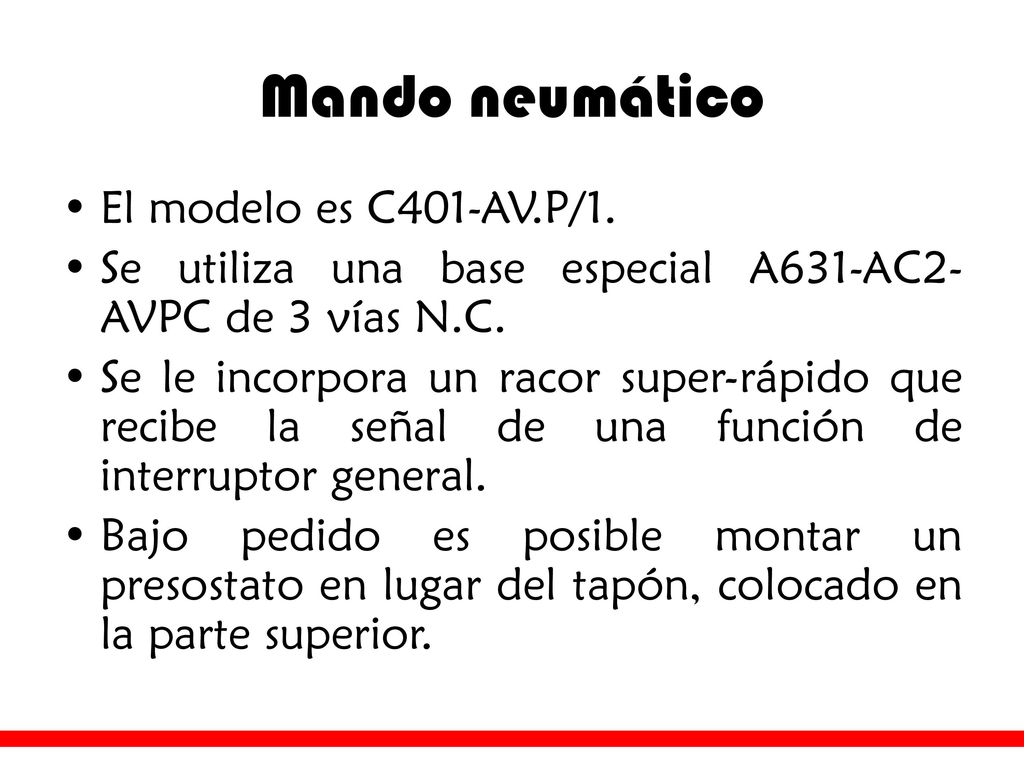

76 Mando neumático El modelo es C401-AV.P/1.
Se utiliza una base especial A631-AC2-AVPC de 3 vías N.C. Se le incorpora un racor super-rápido que recibe la señal de una función de interruptor general. Bajo pedido es posible montar un presostato en lugar del tapón, colocado en la parte superior.

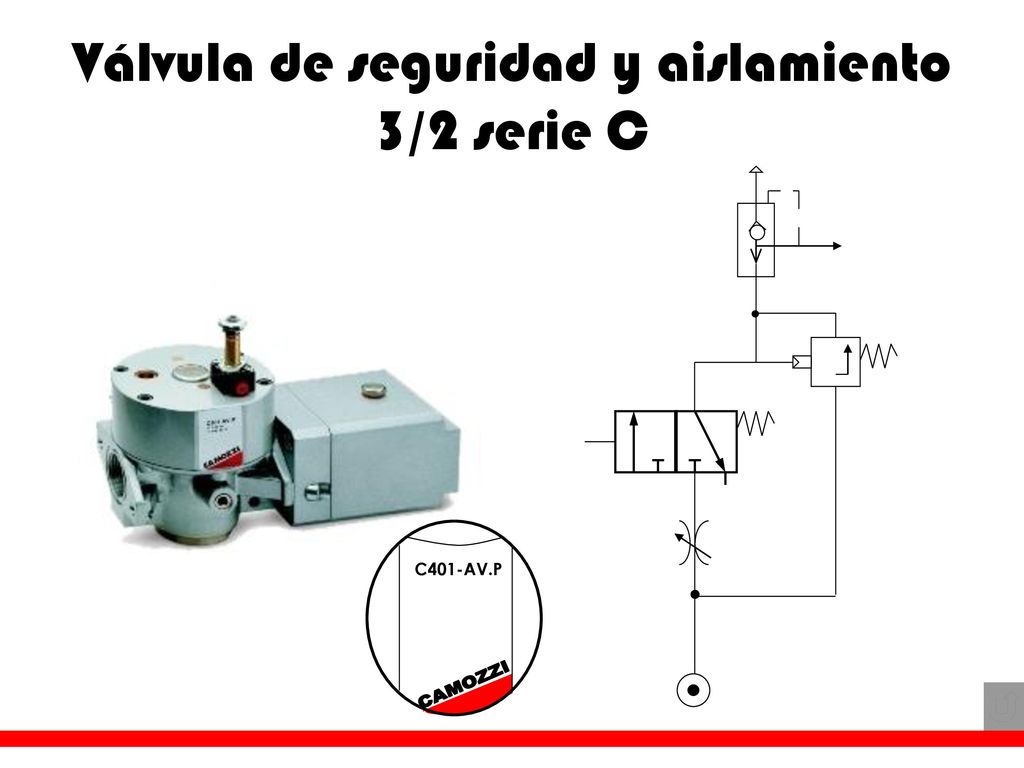

77 Válvula de seguridad y aislamiento 3/2 serie C
C401-AV.P CAMOZZI

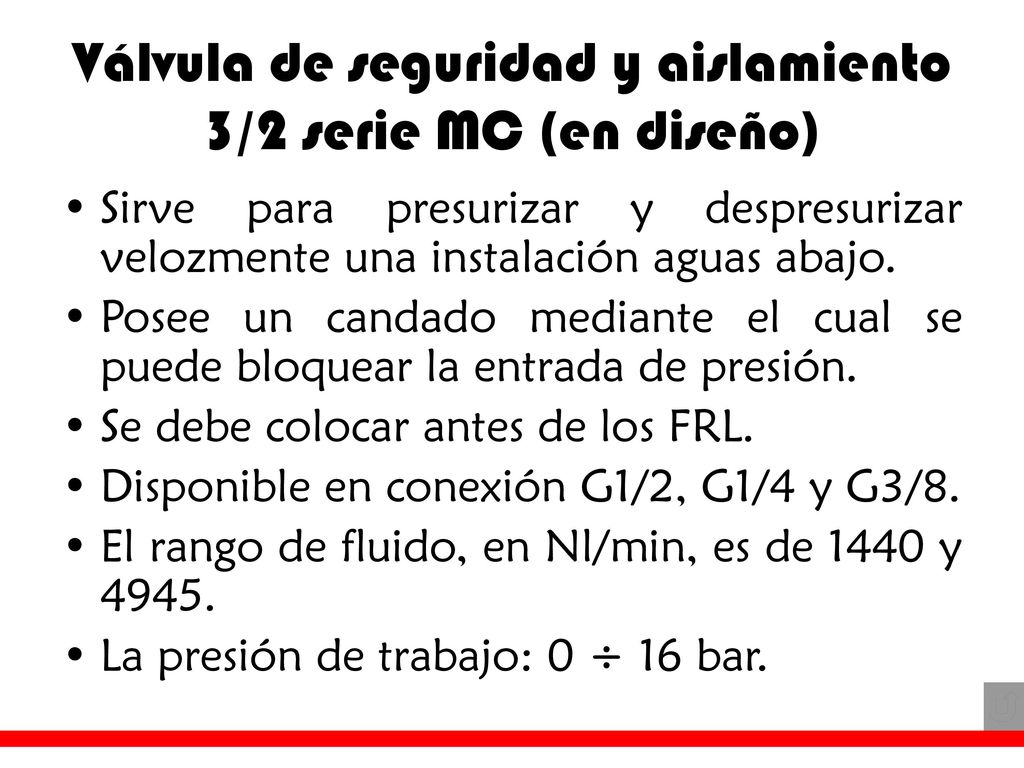

78 Válvula de seguridad y aislamiento 3/2 serie MC (en diseño)
Sirve para presurizar y despresurizar velozmente una instalación aguas abajo. Posee un candado mediante el cual se puede bloquear la entrada de presión. Se debe colocar antes de los FRL. Disponible en conexión G1/2, G1/4 y G3/8. El rango de fluido, en Nl/min, es de 1440 y 4945. La presión de trabajo: 0 ÷ 16 bar.

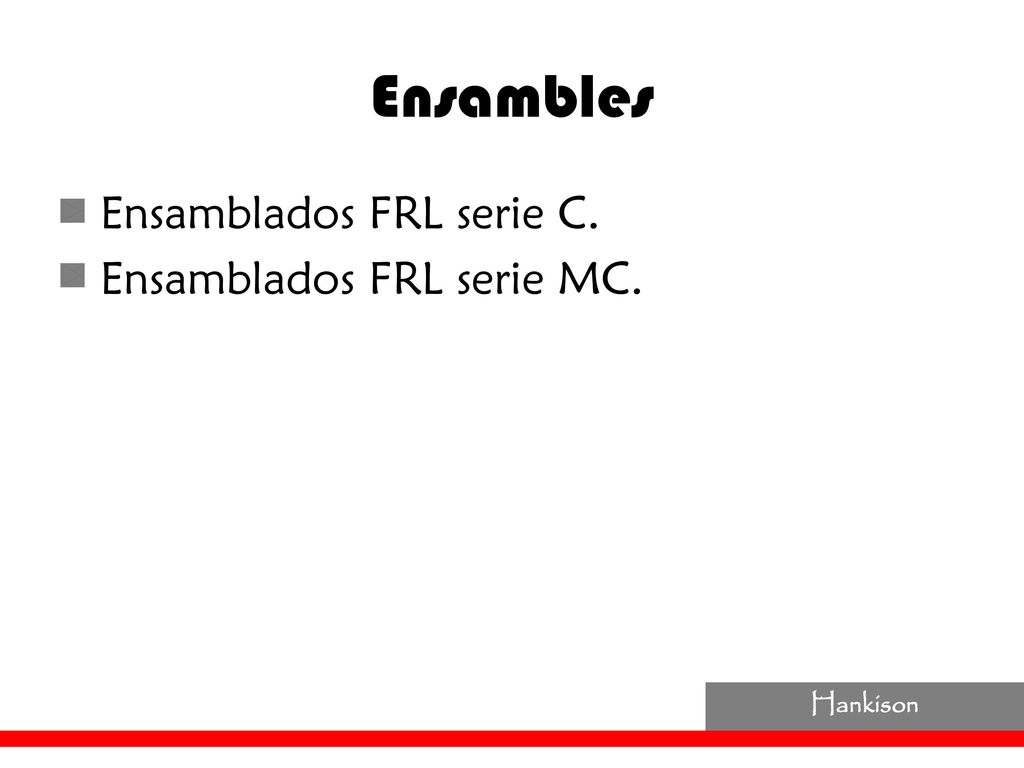

79 Ensambles Ensamblados FRL serie C. Ensamblados FRL serie MC. Hankison

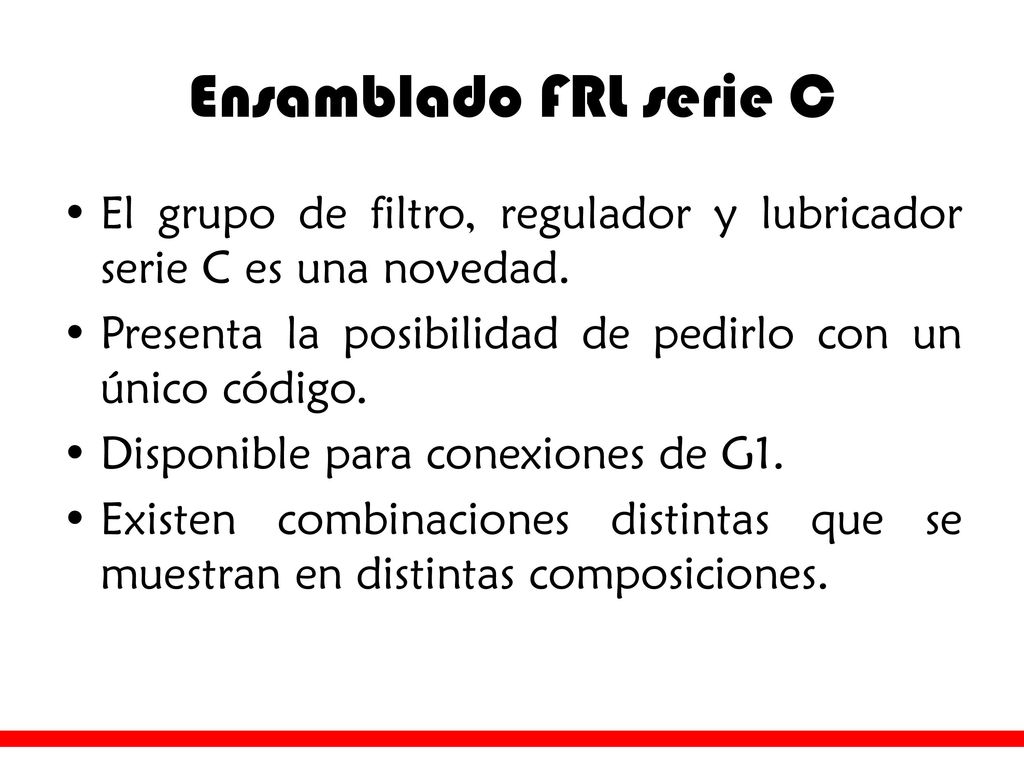

80 Ensamblado FRL serie C El grupo de filtro, regulador y lubricador serie C es una novedad. Presenta la posibilidad de pedirlo con un único código. Disponible para conexiones de G1. Existen combinaciones distintas que se muestran en distintas composiciones.

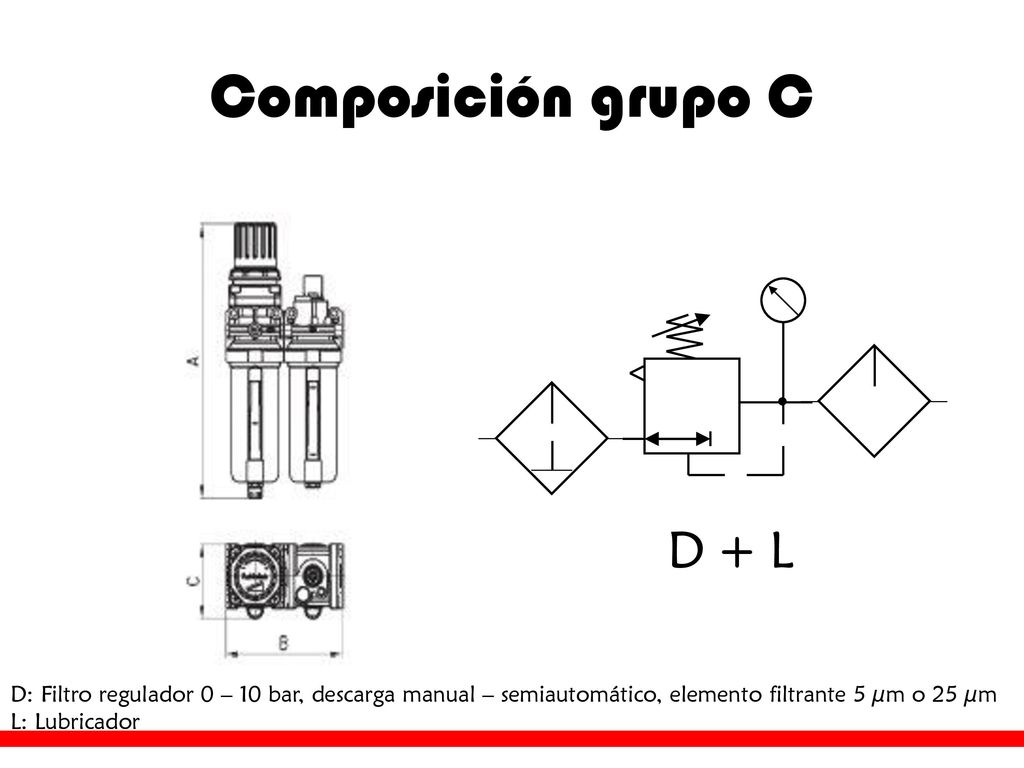

81 Composición grupo C D + L
D: Filtro regulador 0 – 10 bar, descarga manual – semiautomático, elemento filtrante 5 µm o 25 µm L: Lubricador

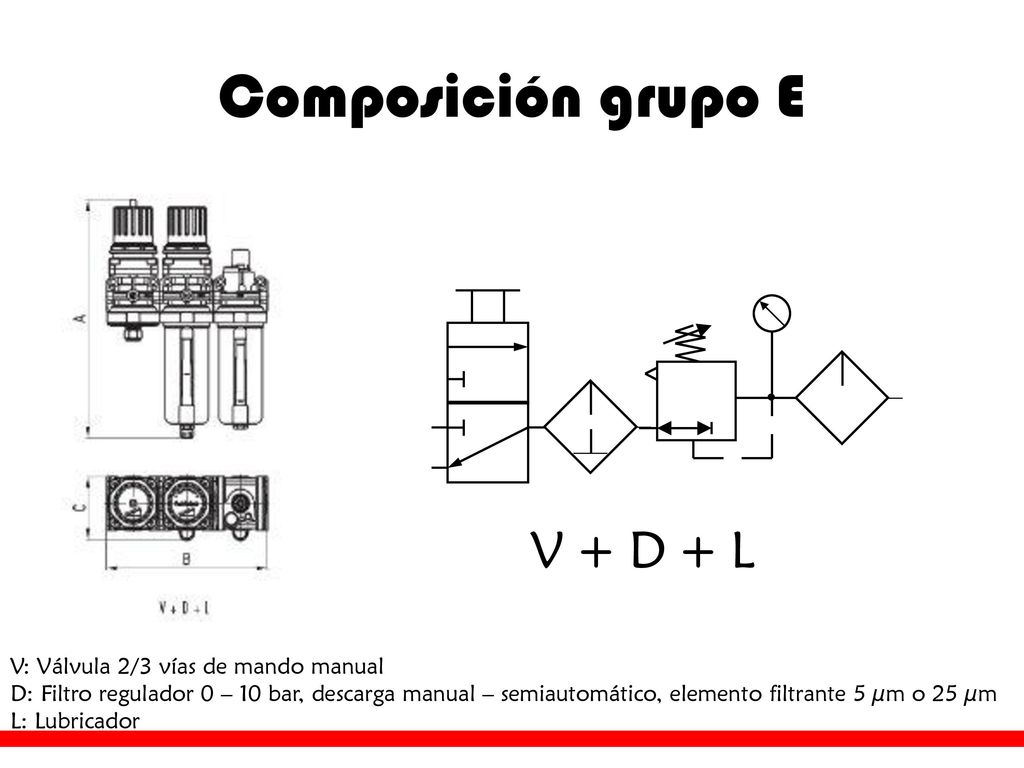

82 Composición grupo E V + D + L V: Válvula 2/3 vías de mando manual
D: Filtro regulador 0 – 10 bar, descarga manual – semiautomático, elemento filtrante 5 µm o 25 µm L: Lubricador

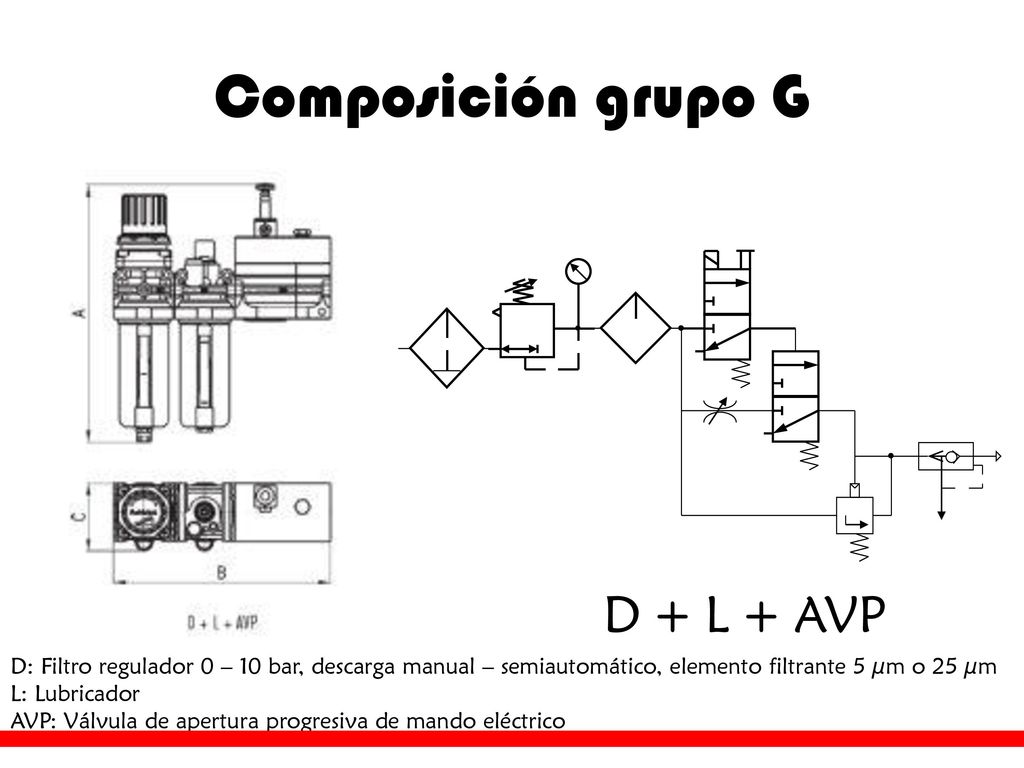

83 Composición grupo G D + L + AVP
D: Filtro regulador 0 – 10 bar, descarga manual – semiautomático, elemento filtrante 5 µm o 25 µm L: Lubricador AVP: Válvula de apertura progresiva de mando eléctrico

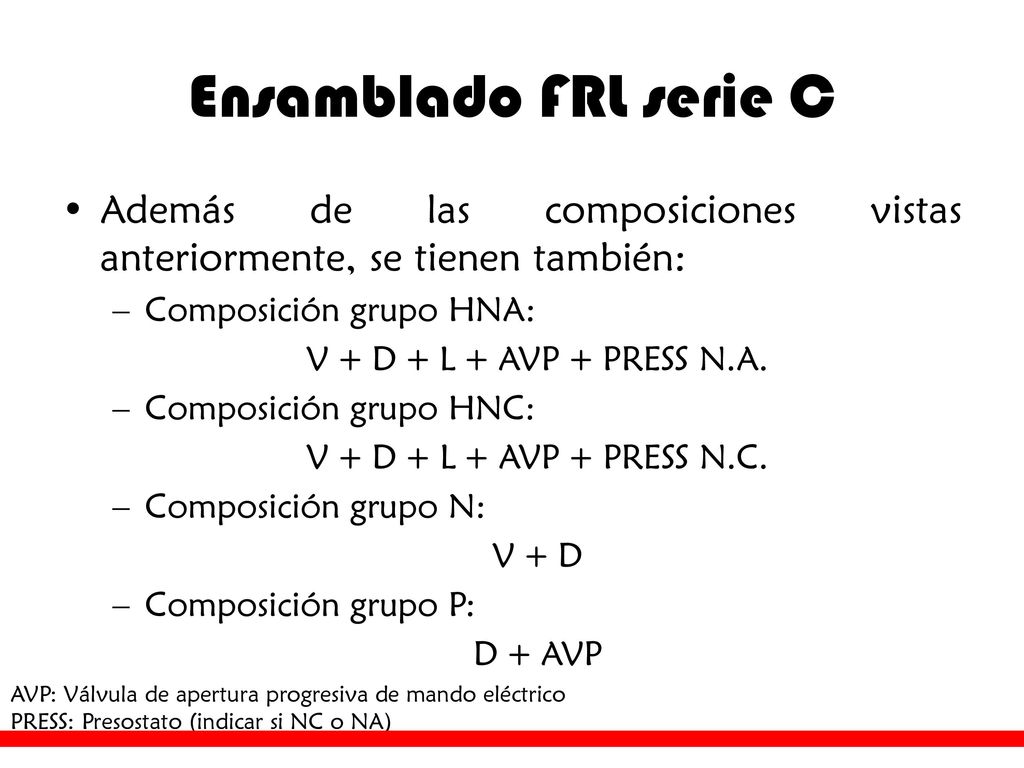

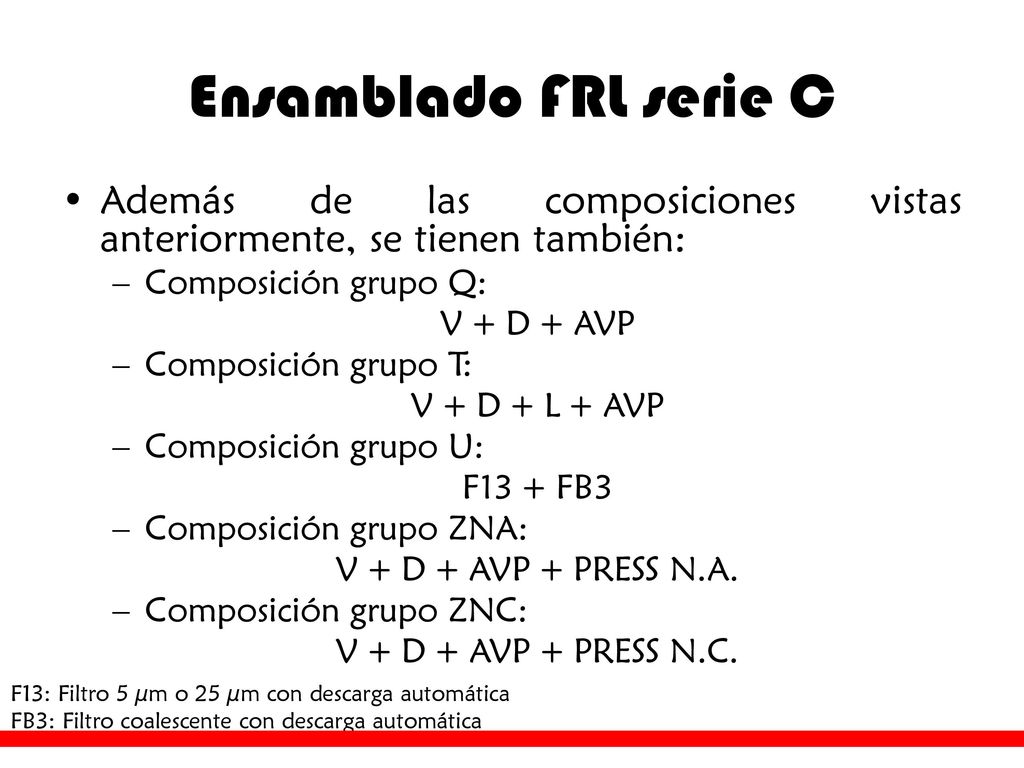

84 Ensamblado FRL serie C Además de las composiciones vistas anteriormente, se tienen también: Composición grupo HNA: V + D + L + AVP + PRESS N.A. Composición grupo HNC: V + D + L + AVP + PRESS N.C. Composición grupo N: V + D Composición grupo P: D + AVP AVP: Válvula de apertura progresiva de mando eléctrico PRESS: Presostato (indicar si NC o NA)

85 Ensamblado FRL serie C Además de las composiciones vistas anteriormente, se tienen también: Composición grupo Q: V + D + AVP Composición grupo T: V + D + L + AVP Composición grupo U: F13 + FB3 Composición grupo ZNA: V + D + AVP + PRESS N.A. Composición grupo ZNC: V + D + AVP + PRESS N.C. F13: Filtro 5 µm o 25 µm con descarga automática FB3: Filtro coalescente con descarga automática

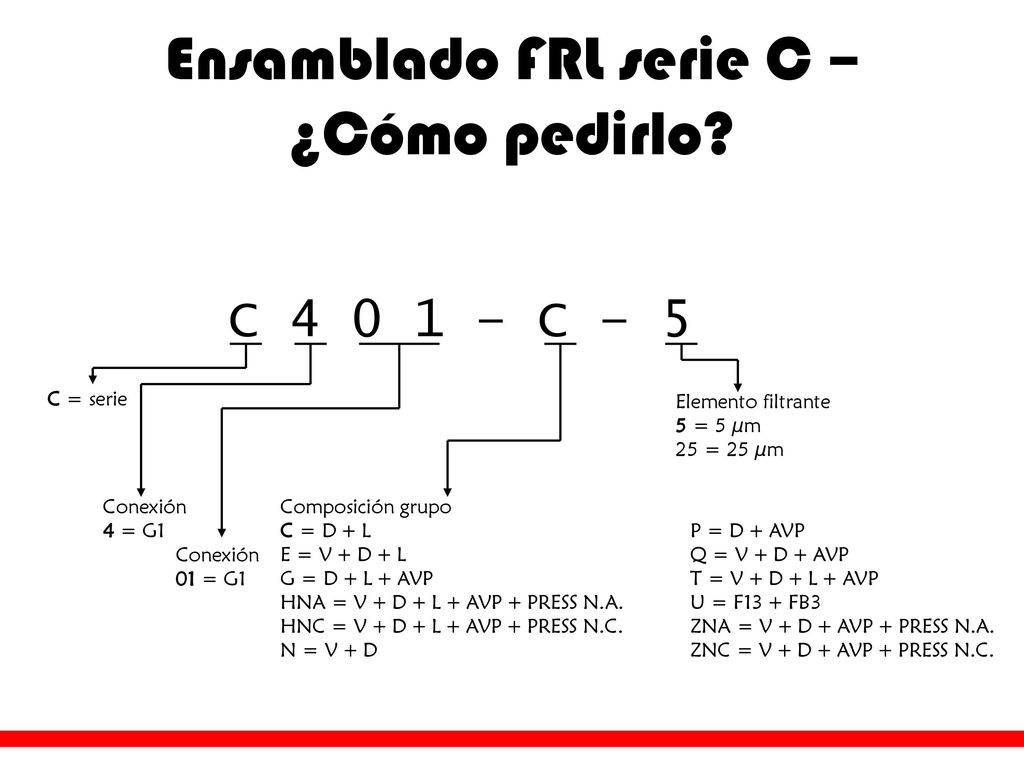

86 Ensamblado FRL serie C – ¿Cómo pedirlo?
C = serie Elemento filtrante 5 = 5 µm 25 = 25 µm Conexión 4 = G1 Composición grupo C = D + L P = D + AVP E = V + D + L Q = V + D + AVP G = D + L + AVP T = V + D + L + AVP HNA = V + D + L + AVP + PRESS N.A. U = F13 + FB3 HNC = V + D + L + AVP + PRESS N.C. ZNA = V + D + AVP + PRESS N.A. N = V + D ZNC = V + D + AVP + PRESS N.C. Conexión 01 = G1

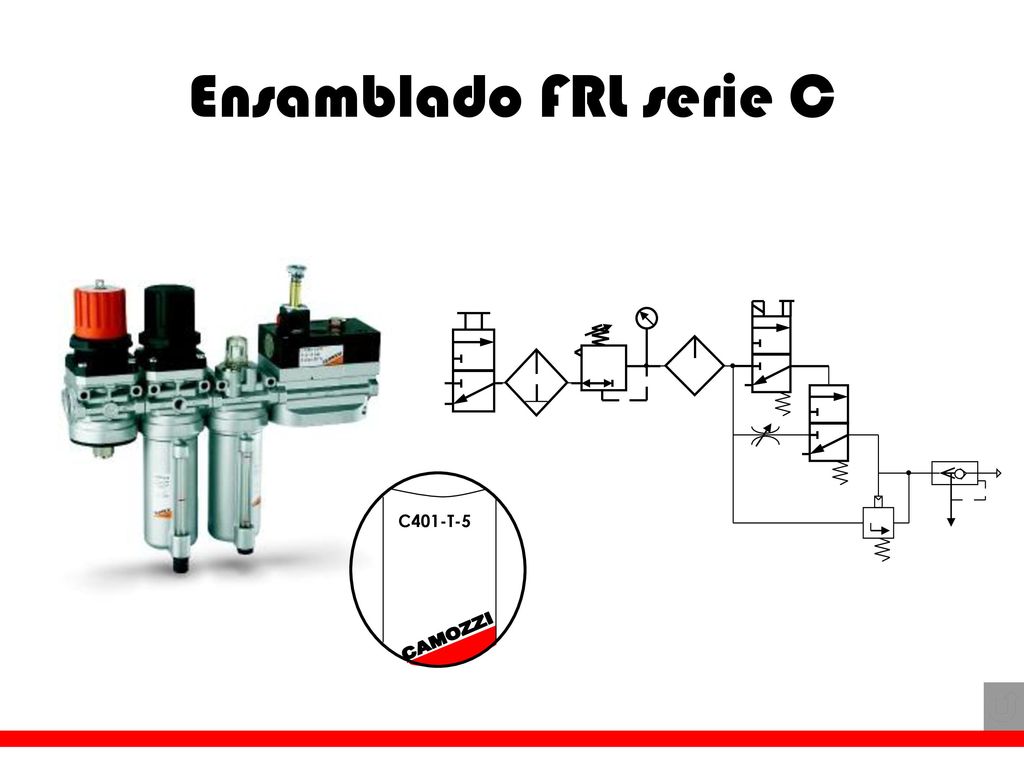

87 Ensamblado FRL serie C C401-T-5 CAMOZZI

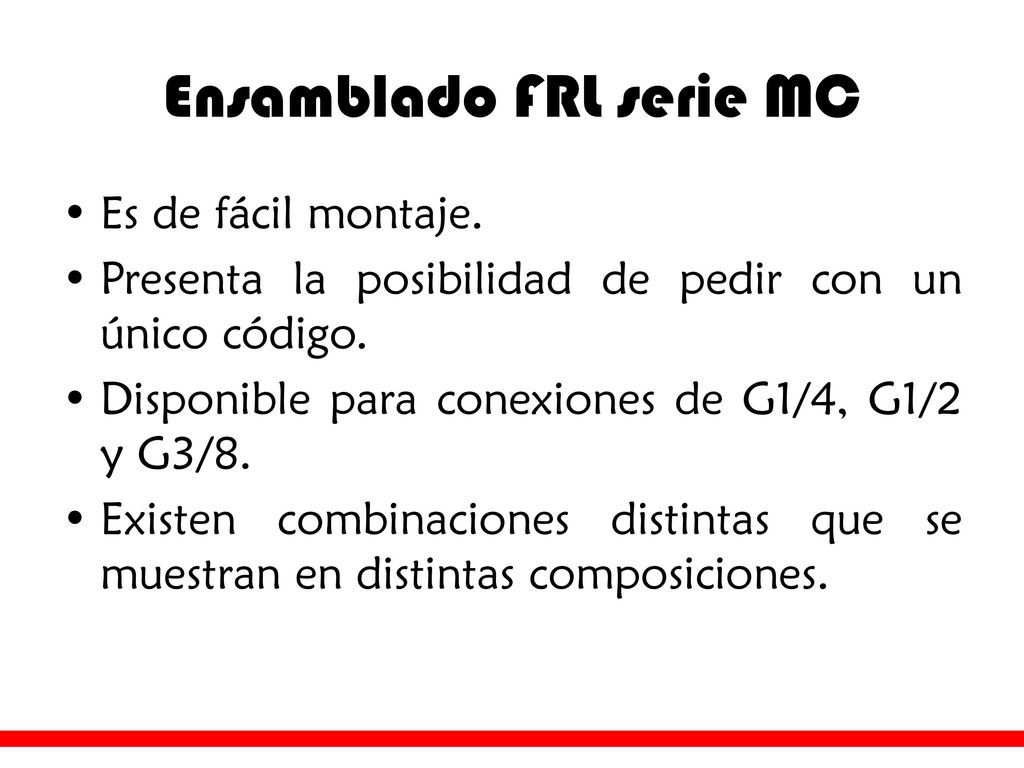

88 Ensamblado FRL serie MC
Es de fácil montaje. Presenta la posibilidad de pedir con un único código. Disponible para conexiones de G1/4, G1/2 y G3/8. Existen combinaciones distintas que se muestran en distintas composiciones.

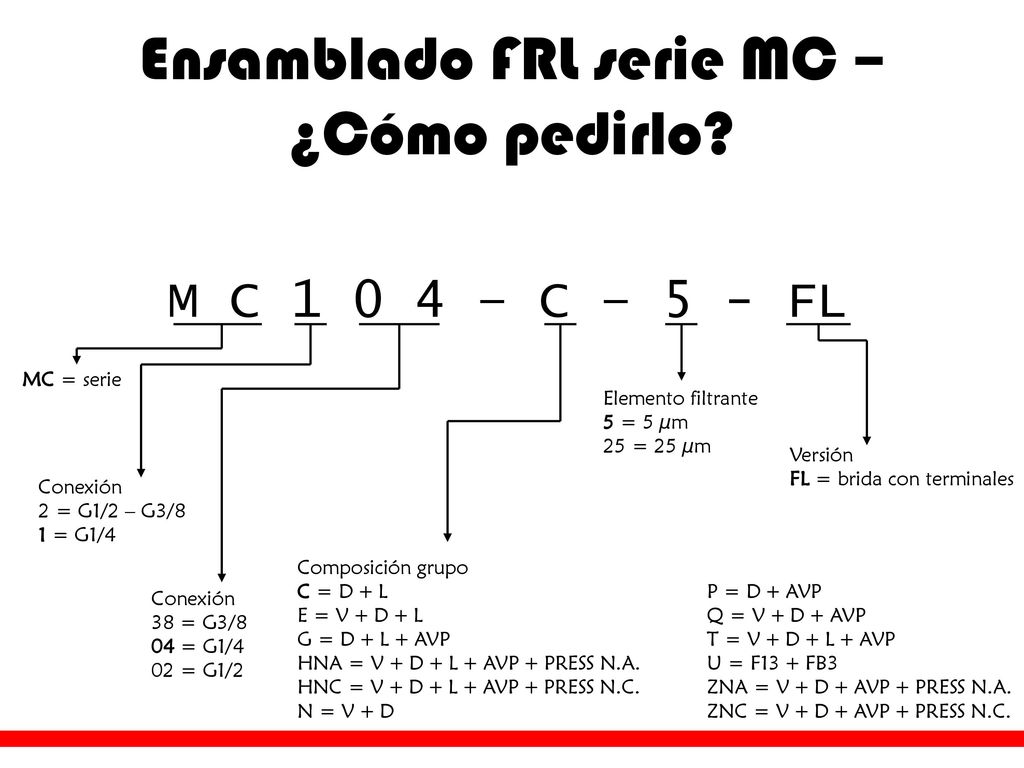

89 Ensamblado FRL serie MC – ¿Cómo pedirlo?
M C – C – 5 - FL MC = serie Elemento filtrante 5 = 5 µm 25 = 25 µm Versión FL = brida con terminales Conexión 2 = G1/2 – G3/8 1 = G1/4 Composición grupo C = D + L P = D + AVP E = V + D + L Q = V + D + AVP G = D + L + AVP T = V + D + L + AVP HNA = V + D + L + AVP + PRESS N.A. U = F13 + FB3 HNC = V + D + L + AVP + PRESS N.C. ZNA = V + D + AVP + PRESS N.A. N = V + D ZNC = V + D + AVP + PRESS N.C. Conexión 38 = G3/8 04 = G1/4 02 = G1/2

90 Ensamblado FRL serie MC
MC238-T-5-FL CAMOZZI

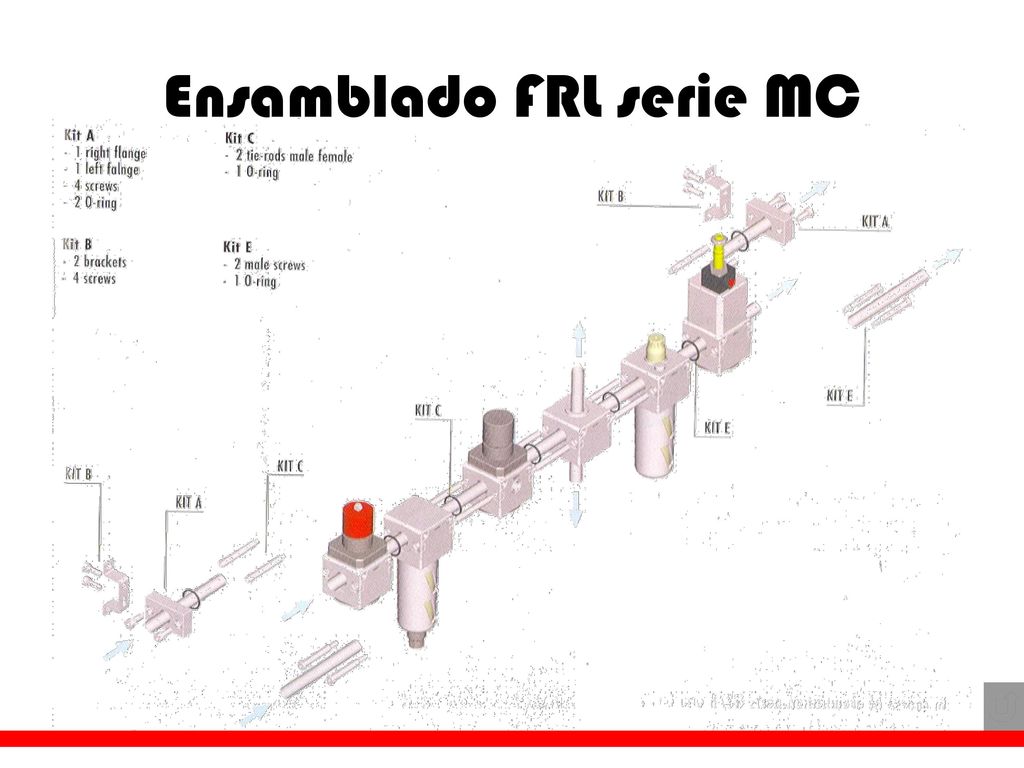

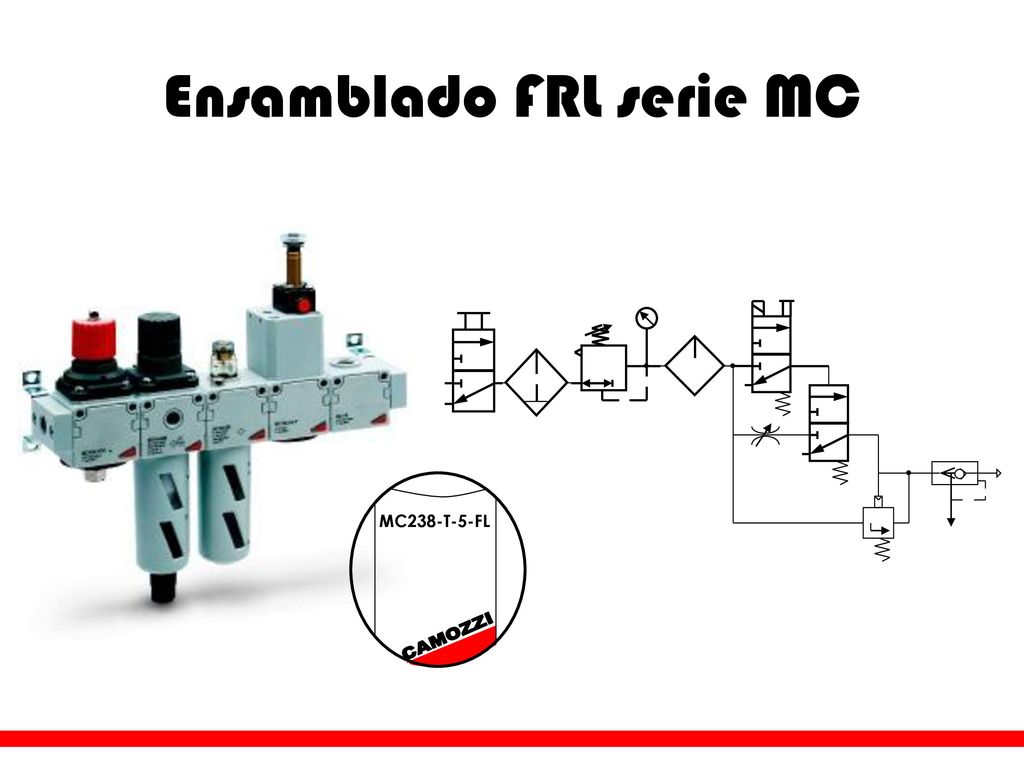

91 Ensamblado FRL serie MC

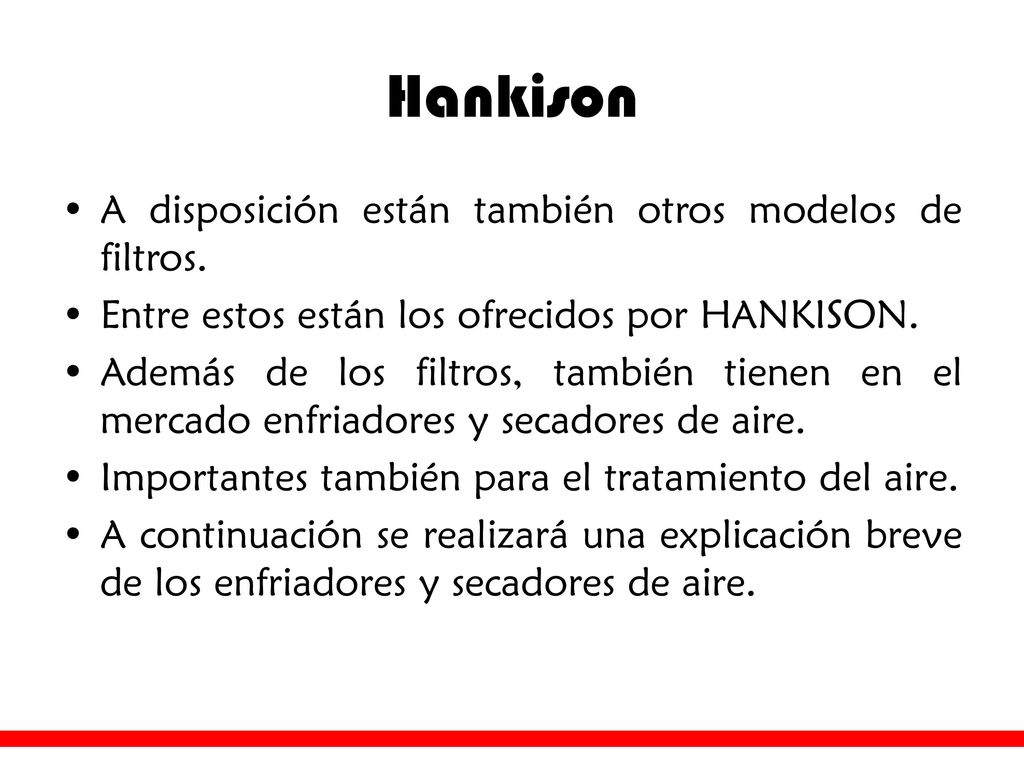

92 Hankison A disposición están también otros modelos de filtros.
Entre estos están los ofrecidos por HANKISON. Además de los filtros, también tienen en el mercado enfriadores y secadores de aire. Importantes también para el tratamiento del aire. A continuación se realizará una explicación breve de los enfriadores y secadores de aire.

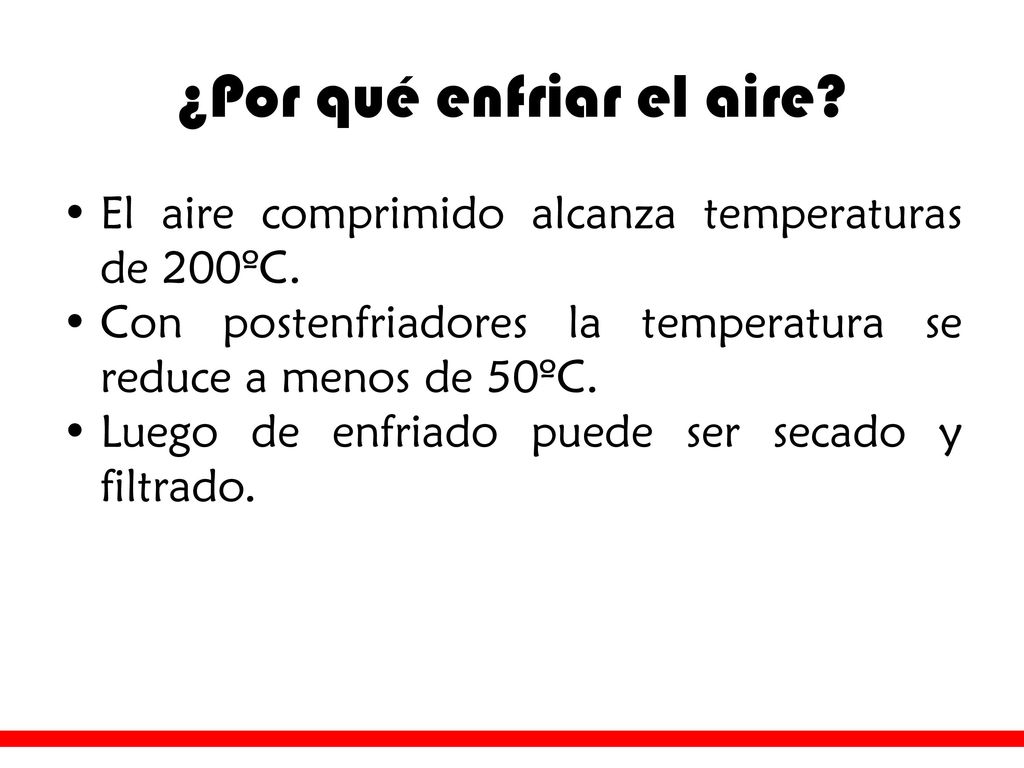

93 ¿Por qué enfriar el aire?
El aire comprimido alcanza temperaturas de 200ºC. Con postenfriadores la temperatura se reduce a menos de 50ºC. Luego de enfriado puede ser secado y filtrado.

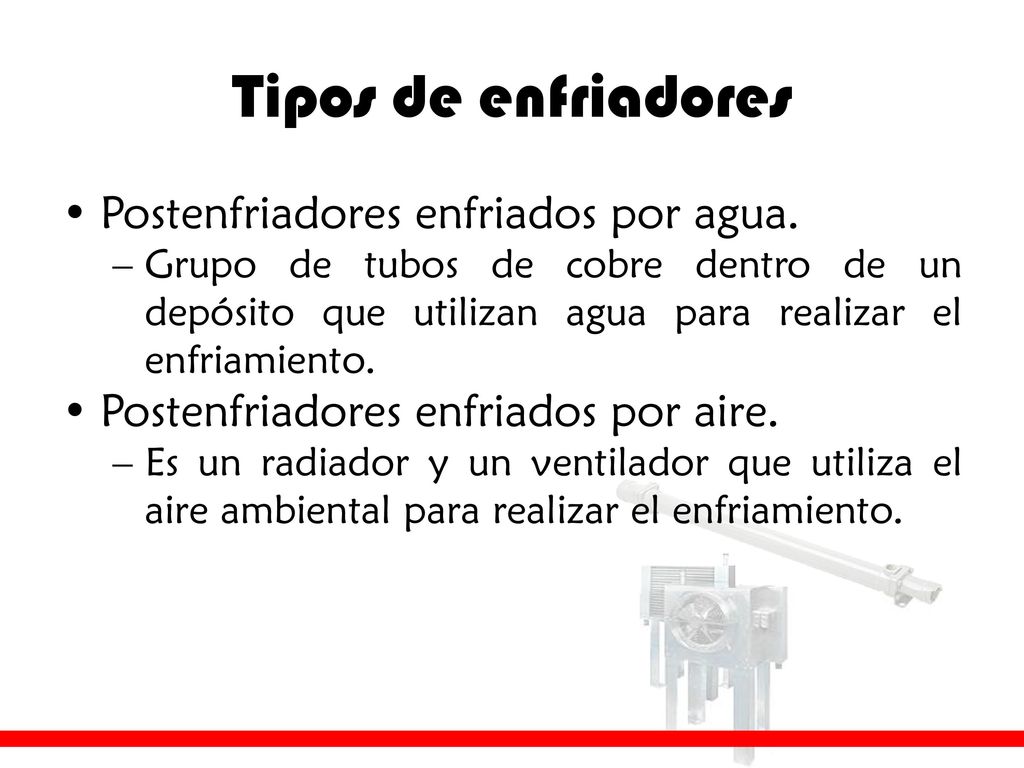

94 Tipos de enfriadores Postenfriadores enfriados por agua.
Grupo de tubos de cobre dentro de un depósito que utilizan agua para realizar el enfriamiento. Postenfriadores enfriados por aire. Es un radiador y un ventilador que utiliza el aire ambiental para realizar el enfriamiento.

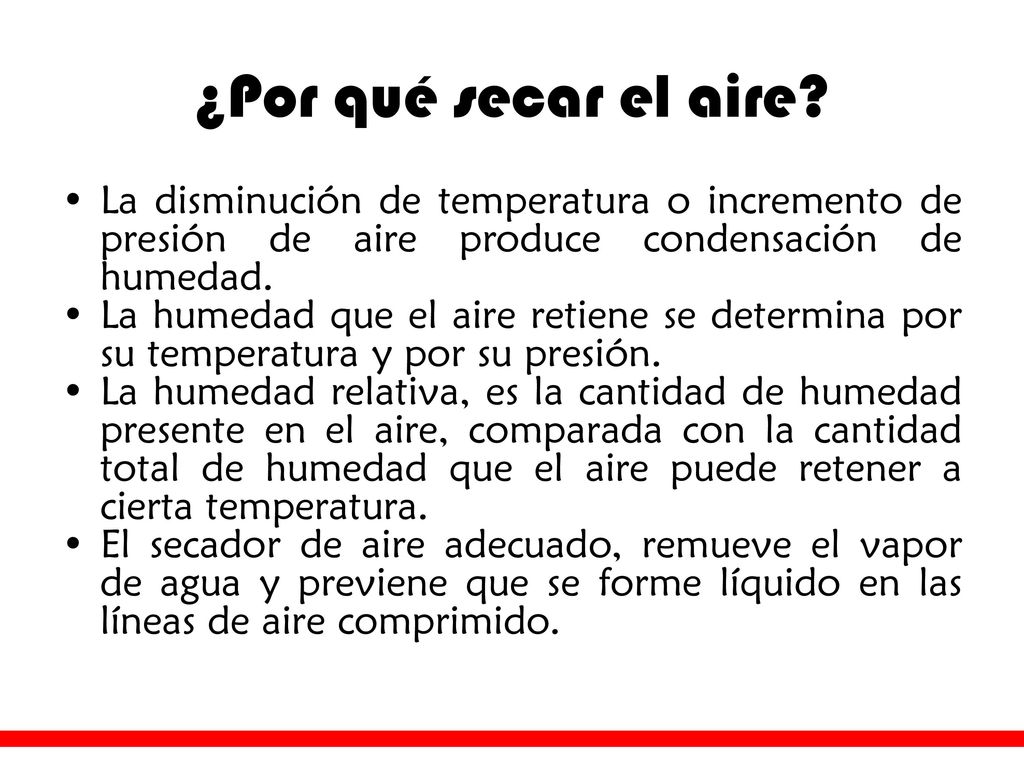

95 ¿Por qué secar el aire? La disminución de temperatura o incremento de presión de aire produce condensación de humedad. La humedad que el aire retiene se determina por su temperatura y por su presión. La humedad relativa, es la cantidad de humedad presente en el aire, comparada con la cantidad total de humedad que el aire puede retener a cierta temperatura. El secador de aire adecuado, remueve el vapor de agua y previene que se forme líquido en las líneas de aire comprimido.

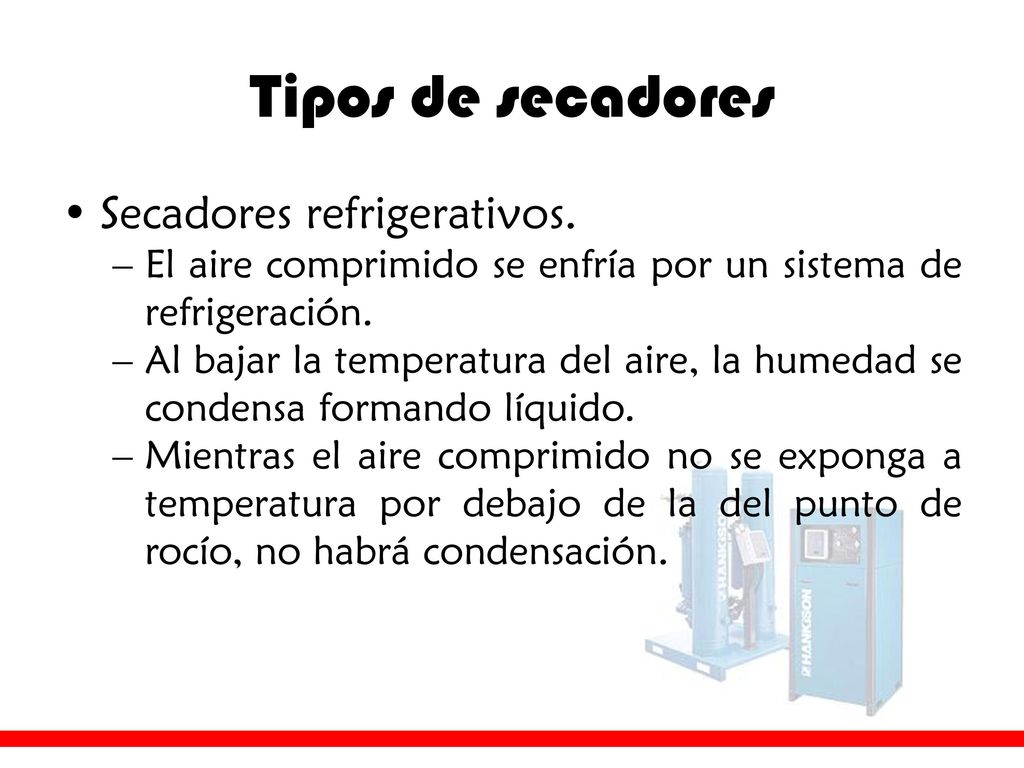

96 Tipos de secadores Secadores refrigerativos.
El aire comprimido se enfría por un sistema de refrigeración. Al bajar la temperatura del aire, la humedad se condensa formando líquido. Mientras el aire comprimido no se exponga a temperatura por debajo de la del punto de rocío, no habrá condensación.

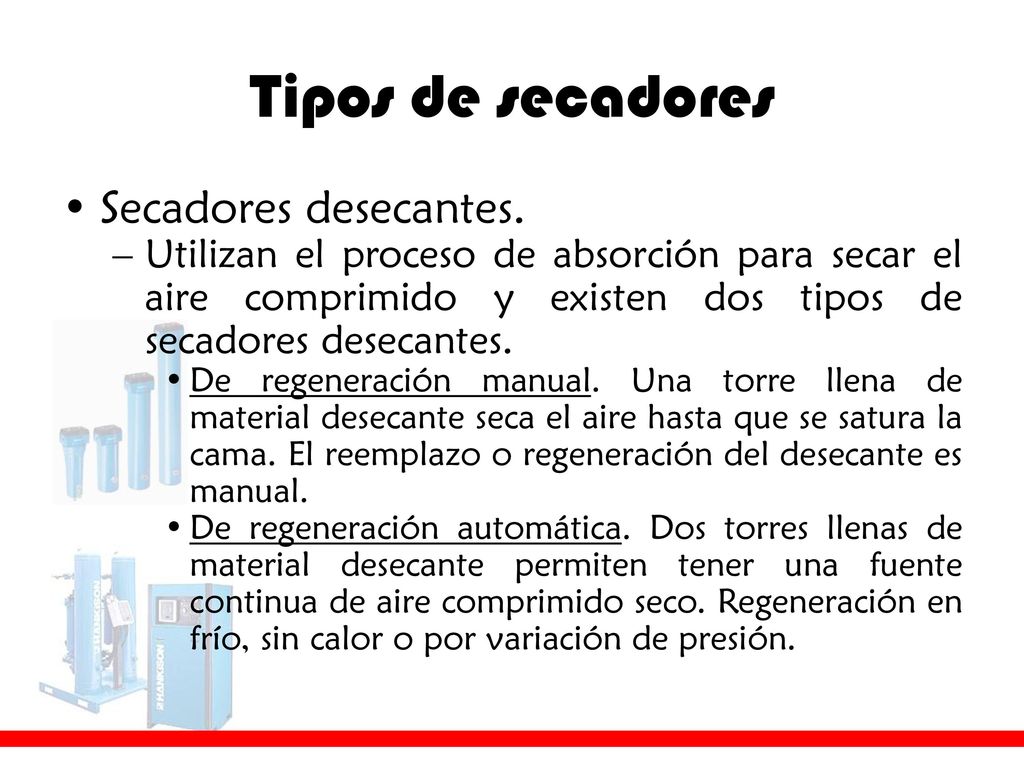

97 Tipos de secadores Secadores desecantes.
Utilizan el proceso de absorción para secar el aire comprimido y existen dos tipos de secadores desecantes. De regeneración manual. Una torre llena de material desecante seca el aire hasta que se satura la cama. El reemplazo o regeneración del desecante es manual. De regeneración automática. Dos torres llenas de material desecante permiten tener una fuente continua de aire comprimido seco. Regeneración en frío, sin calor o por variación de presión.

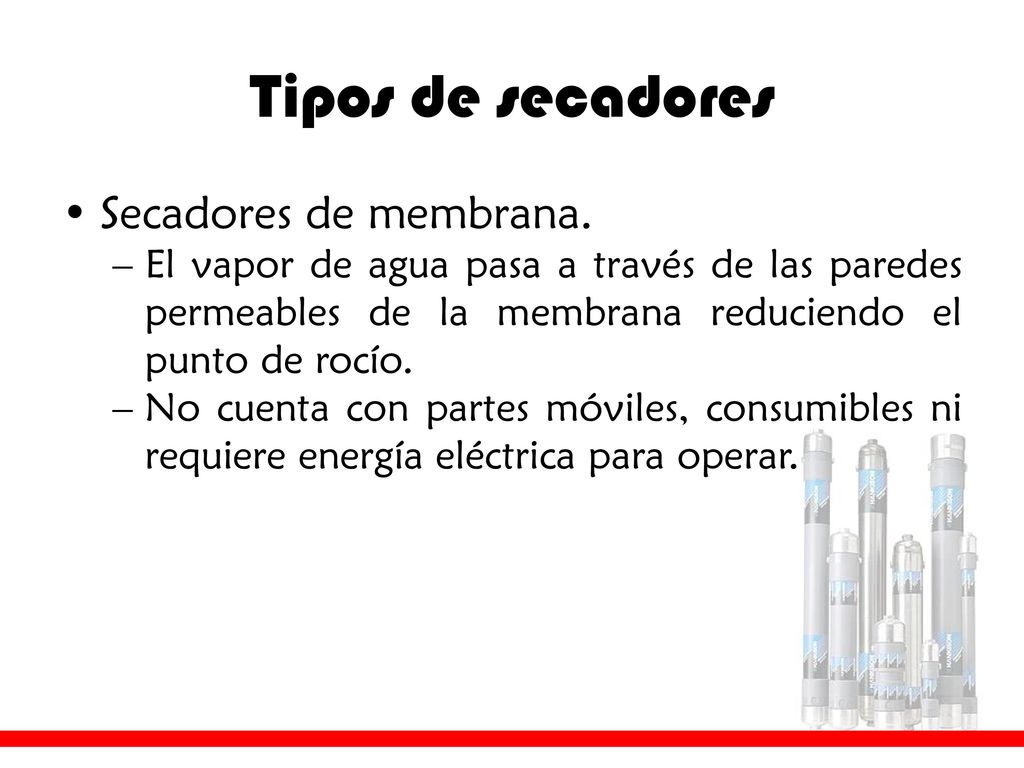

98 Tipos de secadores Secadores de membrana.
El vapor de agua pasa a través de las paredes permeables de la membrana reduciendo el punto de rocío. No cuenta con partes móviles, consumibles ni requiere energía eléctrica para operar.

99 Muchas gracias por su atención
