1 USO DE LA BRUJULA, GPS Y MAPA TOPOGRAFICO

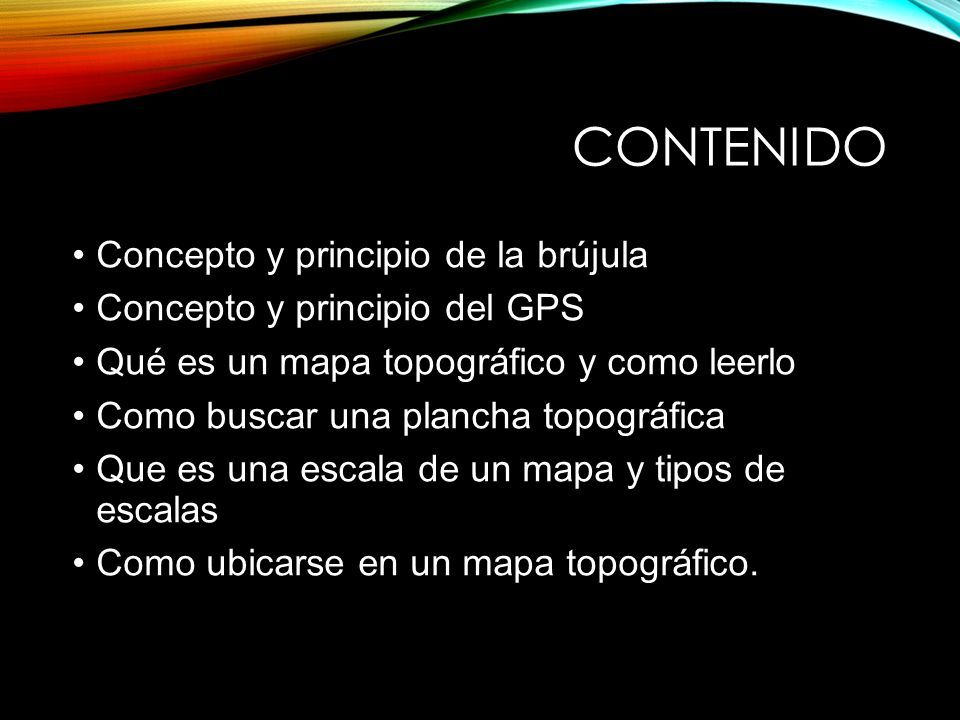

2 CONTENIDO Concepto y principio de la brújula Concepto y principio del GPS Qué es un mapa topográfico y como leerlo Como buscar una plancha topográfica Que es una escala de un mapa y tipos de escalas Como ubicarse en un mapa topográfico.

3 CONTENIDO Concepto y principio de la brújula Concepto y principio del GPS Qué es un mapa topográfico y como leerlo Como buscar una plancha topográfica Que es una escala de un mapa y tipos de escalas Como ubicarse en un mapa topográfico.

4 Es un instrumento que permite determinar la orientación con respecto a la superficie terrestre, a través de una aguja que indica la dirección del polo magnético. QUE ES LA BRUJULA

5 PARTES DE LA BRÚJULA

6 PARTES DE LA BRUJULA

7

8

9 TIPOS DE BRUJULAS

10 CONTENIDO Concepto y principio de la brújula Concepto y principio del GPS Qué es un mapa topográfico y como leerlo Como buscar una plancha topográfica Que es una escala de un mapa y tipos de escalas Como ubicarse en un mapa topográfico.

11 GPS El GPS : Sistema de posicionamiento global. Funciona mediante una red de 27 satélites, en orbita sobre el globo. Cuando se quiere saber la posición, el receptor que se utiliza, localiza automáticamente como mínimo tres satélites de la red, recibiendo unas señales que indican la posición y el reloj de cada uno de ellos. Por triangulación calcula la posición en que se encuentra.

12 CONTENIDO Concepto y principio de la brújula Concepto y principio del GPS Qué es un mapa topográfico y como leerlo Como buscar una plancha topográfica Que es una escala de un mapa y tipos de escalas Como ubicarse en un mapa topográfico.

13 QUÉ ES UN MAPA TOPOGRÁFICO? Representación geométrica plana simplificada y convencional de la superficie terrestre dentro de una relación de similitud que se denomina escala. Los mapas topográficos es un modelo gráfico de la superficie terrestre donde representan amplias áreas del territorio, localizaciones espaciales, sus atributos y sus relaciones topológicas.

14 TIPOS DE MAPAS TOPOGRAFICOS REPRESENTACIÓN DE ELEMENTOS MATERIALES E INMATERIALES EN LA SUPERFICIE TERRESTRE

15 TIPOS DE MAPAS Temáticos REPRESENTACIÓN DE FENÓMENOS O DE ELEMENTOS ASOCIADOS A UN TEMA ESPECÍFICO

16 TIPOS DE MAPAS Temáticos REPRESENTACIÓN DE FENÓMENOS O DE ELEMENTOS ASOCIADOS A UN TEMA ESPECÍFICO

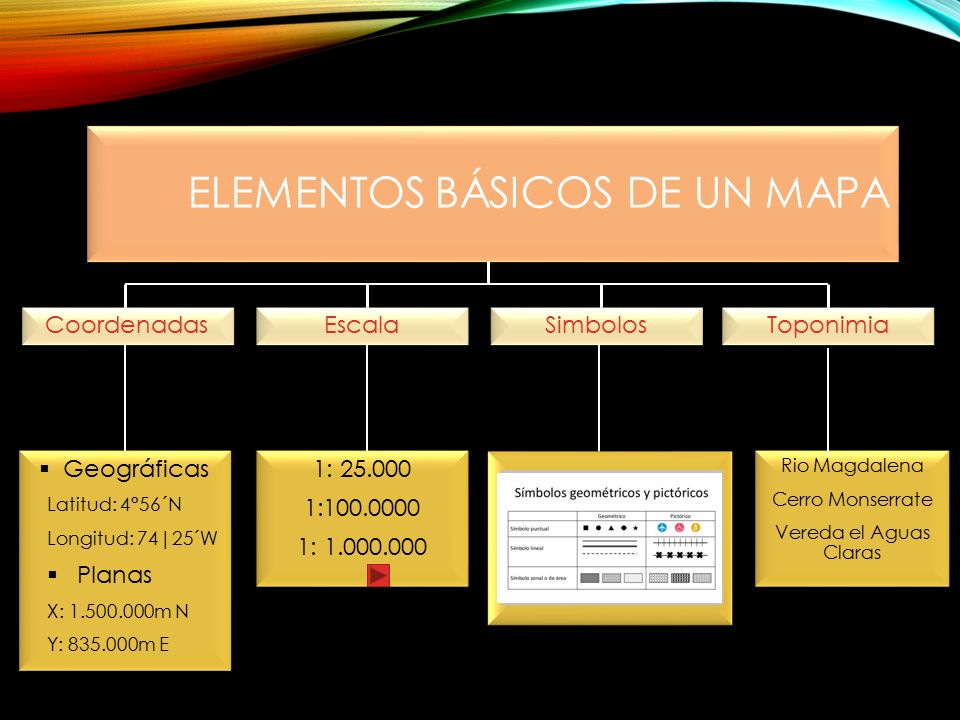

17 ELEMENTOS BÁSICOS DE UN MAPA Coordenadas Escala Simbolos Toponimia  Geográficas Latitud: 4°56´N Longitud: 74|25´W  Planas X: 1.500.000m N Y: 835.000m E  Geográficas Latitud: 4°56´N Longitud: 74|25´W  Planas X: 1.500.000m N Y: 835.000m E 1: 25.000 1:100.0000 1: 1.000.000 1: 25.000 1:100.0000 1: 1.000.000 Rio Magdalena Cerro Monserrate Vereda el Aguas Claras Rio Magdalena Cerro Monserrate Vereda el Aguas Claras

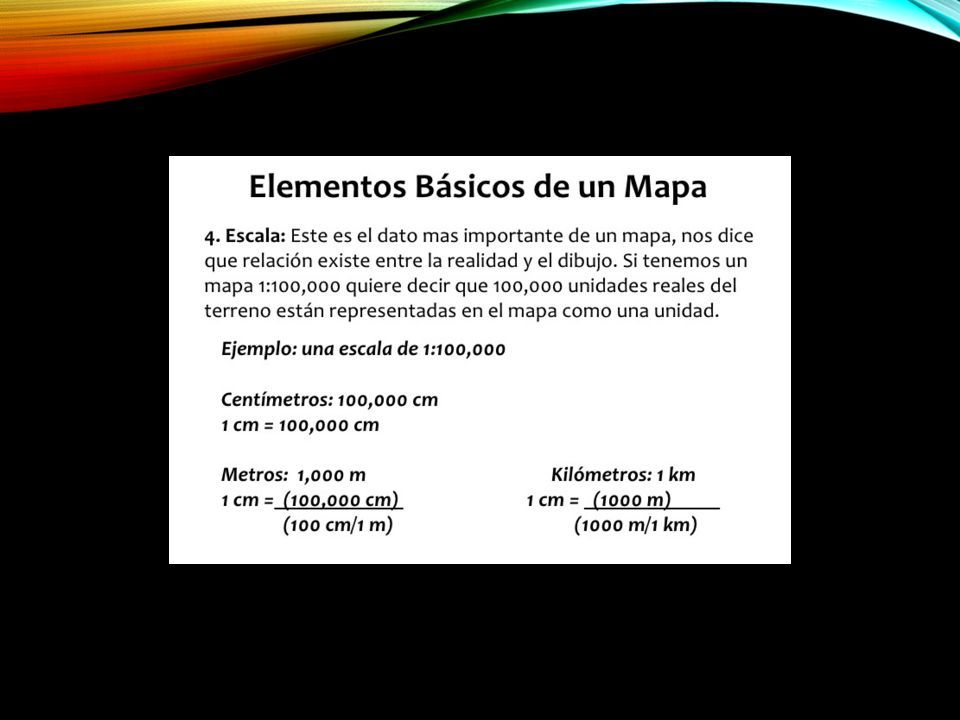

18 ESCALA Se define como la relación existente entre la realidad y el dibujo. E = Modulo escalar que indica las veces que se ha reducido una distancia. D = Distancia real en el terreno D = Distancia en el mapa A medida que el denominador es mayor la escala decrece y el nivel de detalle disminuye Una escala 1:100.000 < 1:25.000 ESCALA= d/D

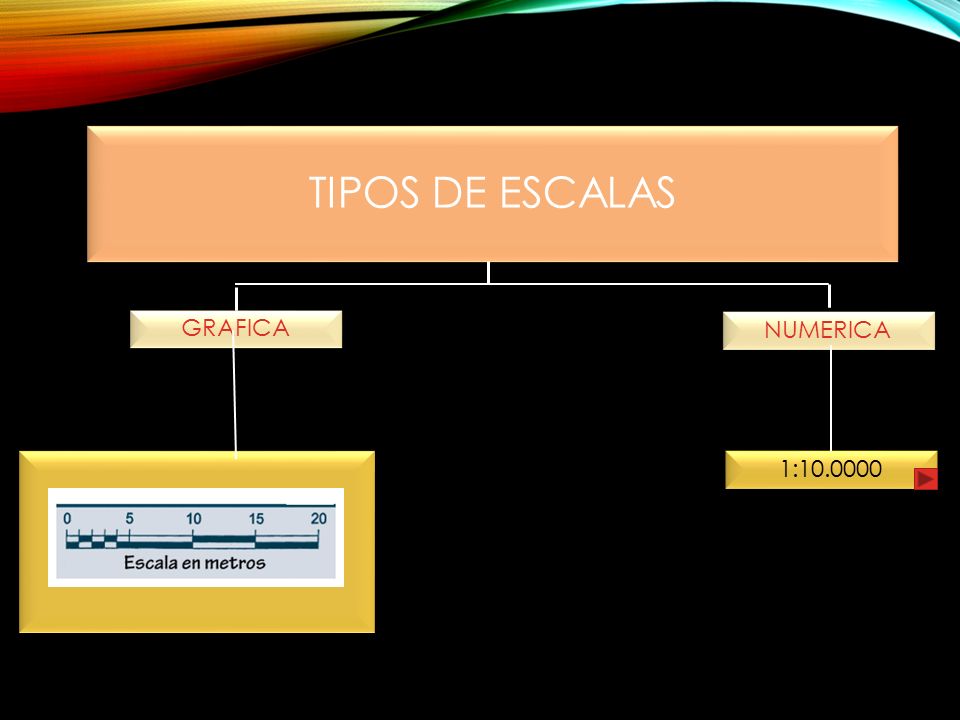

19 TIPOS DE ESCALAS GRAFICA NUMERICA 1:10.0000

20 TIPOS DE ESCALAS

21 ESCALAS FRECUENTES

22 CONSTITUYENTES DE UN MAPA

23 TIPOS DE ESCALAS GRAFICA NUMERICA 1:10.0000

24 TIPOS DE ESCALAS NUMERICA 1:10.0000 1 cm en el mapa 100 m en el terreno Como 1 m = 100 cm 1 cm en el mapa 10.000 cm en el terreno Entonces la escala del mapa es 1 : 10 000 Se lee uno en diez mil

25 TIPOS DE ESCALAS NUMERICA 1: ? Una isla mide en el mapa topográfico 7.5 cm ¿cuál es la medida real en el terreno? Sabiendo que el mapa topográfico esta a una escala 1:100,000

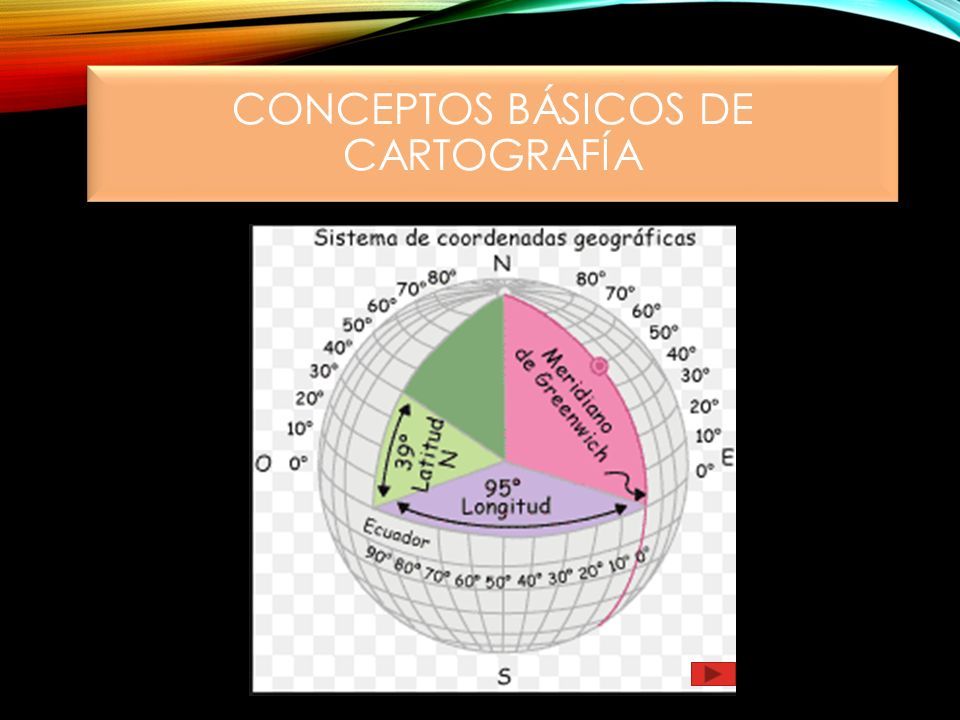

26 CONCEPTOS BÁSICOS DE CARTOGRAFÍA CARTOGRAFÍA. LÍNEA DEL ECUADOR MERIADIANO DE GREENWICH MERIDIANOS Es la ciencia de representar una parte o la totalidad de la tierra por medio de dibujos o mapas, considerando siempre una escala. Es una línea imaginaria que divide la tierra en dos partes llamados hemisferios (Norte y Sur). El grado de la línea del Ecuador es 0°. Son líneas imaginarias que cortan la línea del Ecuador y pasan por los polos. Es una línea imaginaria que divide la tierra en dos partes, una para el este (naciente) y la otra para el oeste (poniente). Su valor es 0°

27 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

28 CARTOGRAFÍA. LÍNEA DEL ECUADOR MERIADIANO DE GREENWICH MERIDIANOS Es la ciencia de representar una parte o la totalidad de la tierra por medio de dibujos o mapas, considerando siempre una escala. Es una línea imaginaria que divide la tierra en dos partes llamados hemisferios (Norte y Sur). El grado de la línea del Ecuador es 0°. Son líneas imaginarias que cortan la línea del Ecuador y pasan por los polos. Es una línea imaginaria que divide la tierra en dos partes, una para el este (naciente) y la otra para el oeste (poniente). Su valor es 0°

29 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

30

31 CARTOGRAFÍA. LÍNEA DEL ECUADOR MERIADIANO DE GREENWICH MERIDIANOS Es la ciencia de representar una parte o la totalidad de la tierra por medio de dibujos o mapas, considerando siempre una escala. Es una línea imaginaria que divide la tierra en dos partes llamados hemisferios (Norte y Sur). El grado de la línea del Ecuador es 0°. Son líneas imaginarias que cortan la línea del Ecuador y pasan por los polos. Es una línea imaginaria que divide la tierra en dos partes, una para el este (naciente) y la otra para el oeste (poniente). Su valor es 0°

32 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

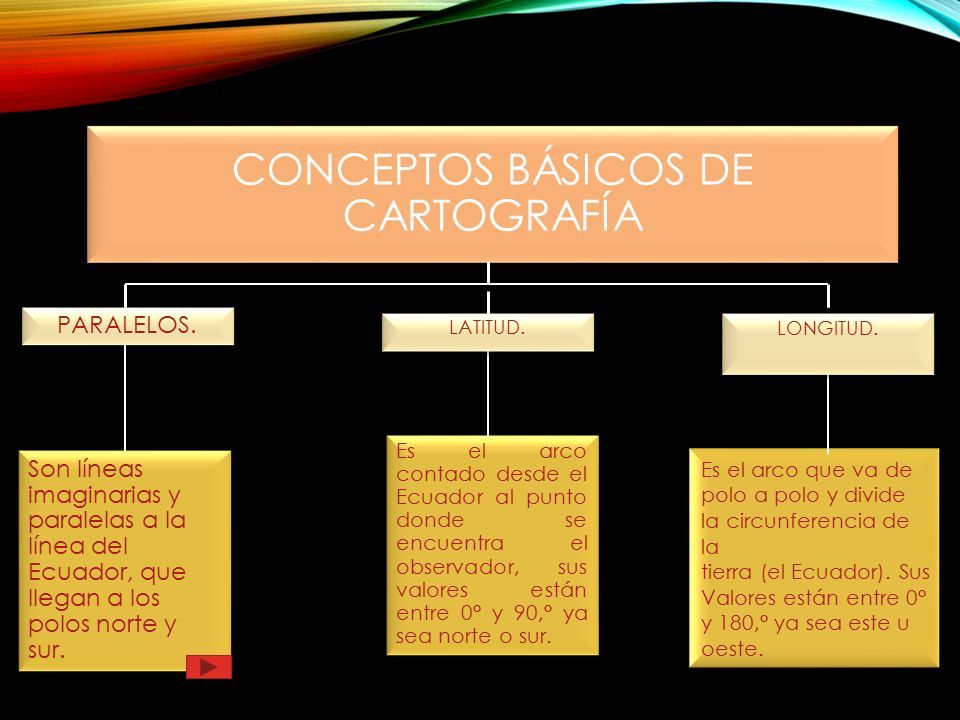

33 PARALELOS. Son líneas imaginarias y paralelas a la línea del Ecuador, que llegan a los polos norte y sur. Es el arco contado desde el Ecuador al punto donde se encuentra el observador, sus valores están entre 0° y 90,° ya sea norte o sur. Es el arco que va de polo a polo y divide la circunferencia de la tierra (el Ecuador). Sus Valores están entre 0° y 180,° ya sea este u oeste. LATITUD. LONGITUD.

34 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

35 PARALELOS. Son líneas imaginarias y paralelas a la línea del Ecuador, que llegan a los polos norte y sur. Es el arco contado desde el Ecuador al punto donde se encuentra el observador, sus valores están entre 0° y 90,° ya sea norte o sur. Es el arco que va de polo a polo y divide la circunferencia de la tierra (el Ecuador). Sus Valores están entre 0° y 180,° ya sea este u oeste. LATITUD. LONGITUD.

36 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

37 PARALELOS. Son líneas imaginarias y paralelas a la línea del Ecuador, que llegan a los polos norte y sur. Es el arco contado desde el Ecuador al punto donde se encuentra el observador, sus valores están entre 0° y 90,° ya sea norte o sur. Es el arco que va de polo a polo y divide la circunferencia de la tierra (el Ecuador). Sus Valores están entre 0° y 180,° ya sea este u oeste. LATITUD. LONGITUD.

38 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

39 CURVA DE NIVEL Es una línea imaginaria que representa la altura a la cual está el suelo con respecto al nivel del mar; que es cero. Es la distancia vertical entre un punto situado sobre la superficie terrestre o la atmósfera y el nivel del mar. Es la distancia vertical entre dos puntos situados en diferentes posiciones. ALTITUD. ALTURA

40 CONCEPTOS BÁSICOS DE CARTOGRAFÍA Cada línea tiene un valor y se llama cota o altitud Las curvas tienen diferentes formas y tamaños, el espacio entre curvas va a depender de la pendiente.

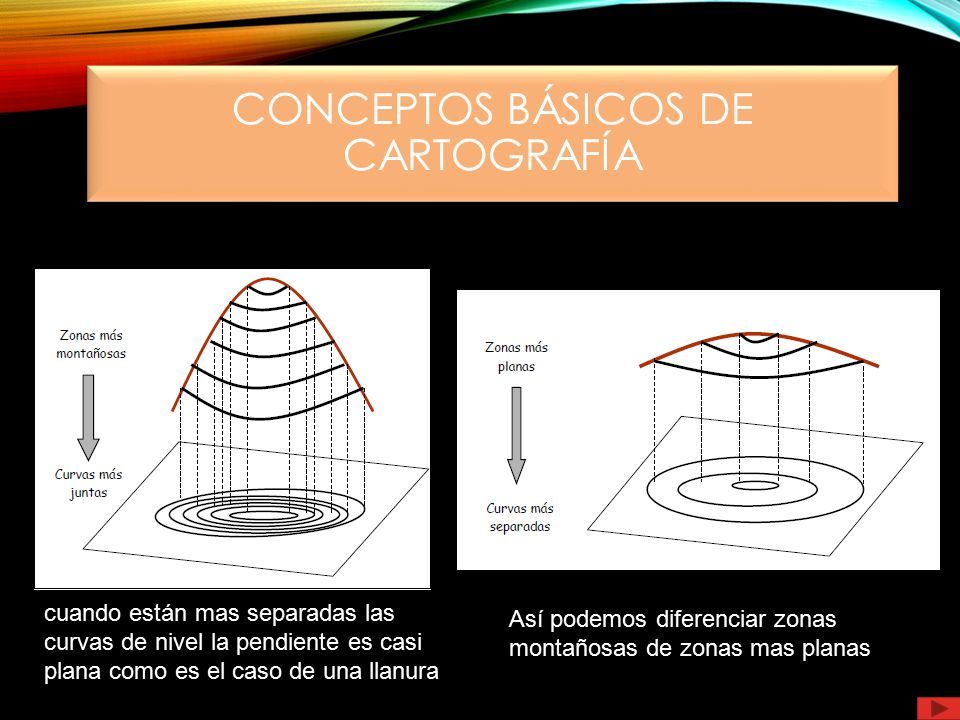

41 CONCEPTOS BÁSICOS DE CARTOGRAFÍA cuando están mas separadas las curvas de nivel la pendiente es casi plana como es el caso de una llanura Así podemos diferenciar zonas montañosas de zonas mas planas

42 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

43

44

45

46

47

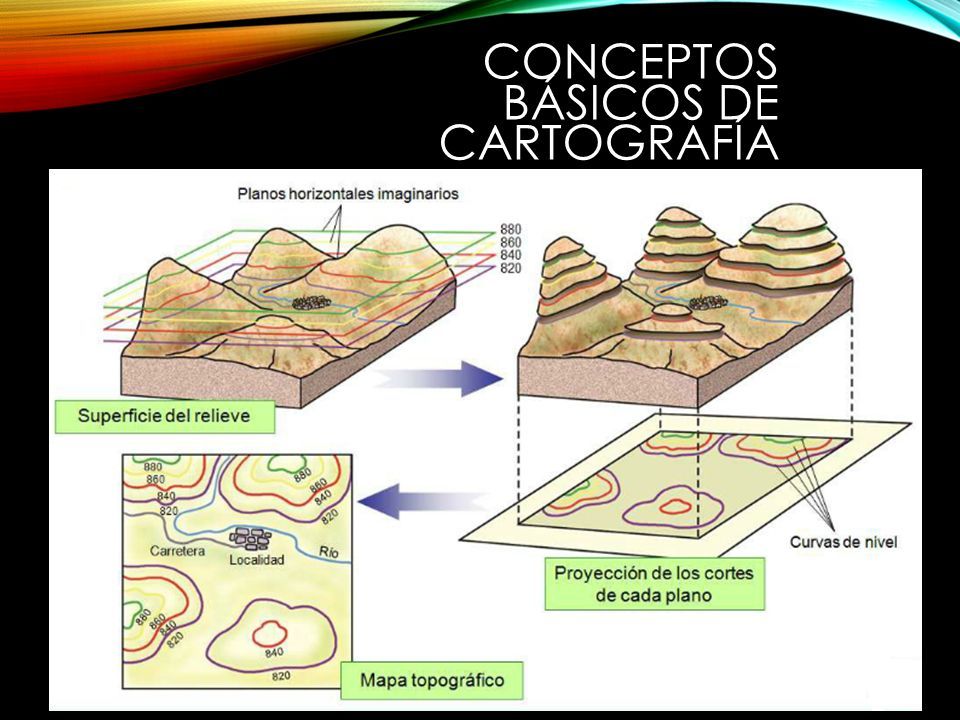

48 CURVA DE NIVEL Es una línea imaginaria que representa la altura a la cual está el suelo con respecto al nivel del mar; que es cero. Es la distancia vertical entre un punto situado sobre la superficie terrestre o la atmósfera y el nivel del mar. Es la distancia vertical entre dos puntos situados en diferentes posiciones. ALTITUD. ALTURA

49 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

50 CURVA DE NIVEL Es una línea imaginaria que representa la altura a la cual está el suelo con respecto al nivel del mar; que es cero. Es la distancia vertical entre un punto situado sobre la superficie terrestre o la atmósfera y el nivel del mar. Es la distancia vertical entre dos puntos situados en diferentes posiciones. ALTITUD. ALTURA

51 CONCEPTOS BÁSICOS DE CARTOGRAFÍA

52 SISTEMAS DE COORDENADAS El sistema de coordenadas cartesianas es una manera de identificar la posición de un punto sobre un plano con relación a dos rectas perpendiculares llamados ejes. El eje horizontal también se llama eje de x y el eje vertical se llama eje de y. Es una unidad cartográfica expresada en metros (Universal Transversal Mercator). Es una forma más exacta de indicar una posición en la tierra. COORDENADA UTM

53 CONCEPTOS BÁSICOS DE CARTOGRAFÍA COORDENADA GEOGRÁFICA Es una unidad cartográfica expresado en grados, minutos y segundos, usado para definir una posición en la tierra Es un área determinada para trabajar con coordenadas UTM. ZONA GEOGRÁFICA

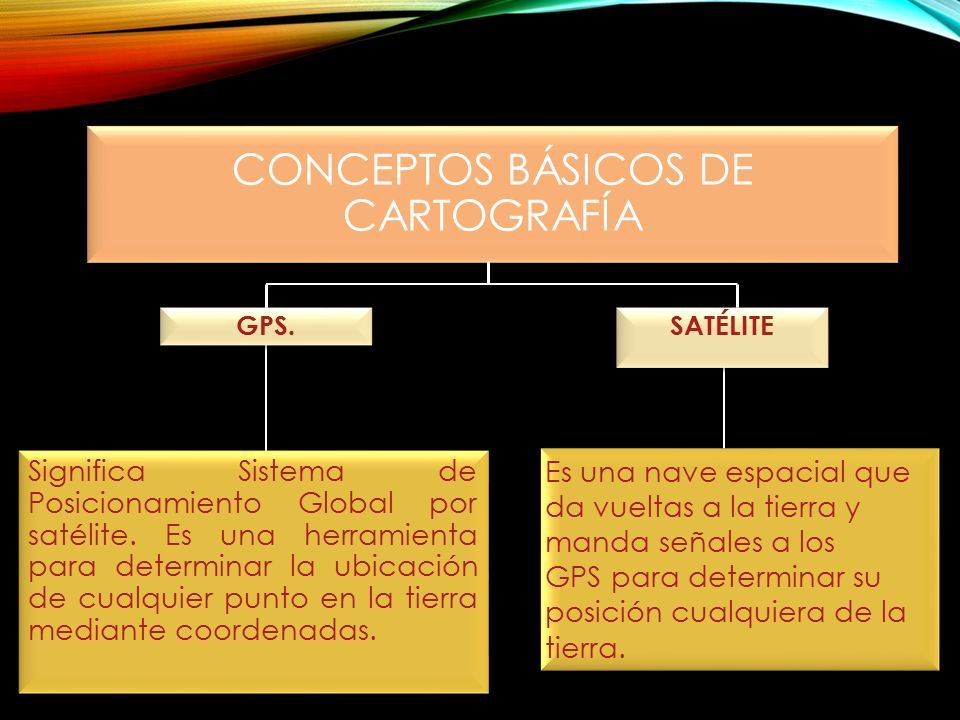

54 CONCEPTOS BÁSICOS DE CARTOGRAFÍA GPS. Significa Sistema de Posicionamiento Global por satélite. Es una herramienta para determinar la ubicación de cualquier punto en la tierra mediante coordenadas. Es una nave espacial que da vueltas a la tierra y manda señales a los GPS para determinar su posición cualquiera de la tierra. SATÉLITE

55 CONTENIDO Concepto y principio de la brújula Concepto y principio del GPS Qué es un mapa topográfico y como leerlo Como buscar una plancha topográfica Como ubicarse en un mapa topográfico.

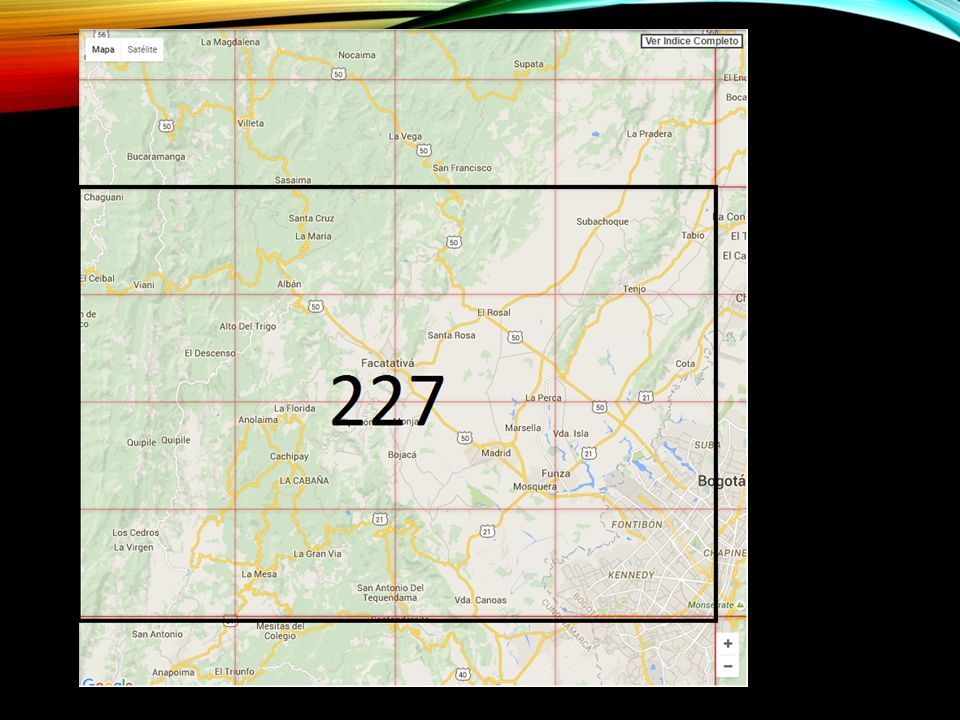

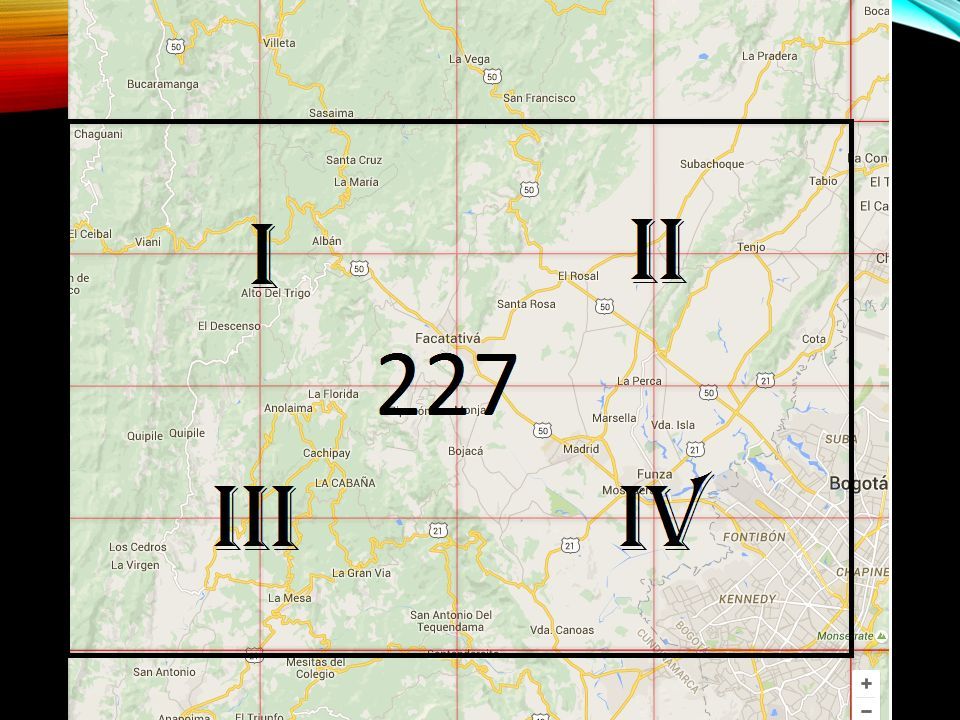

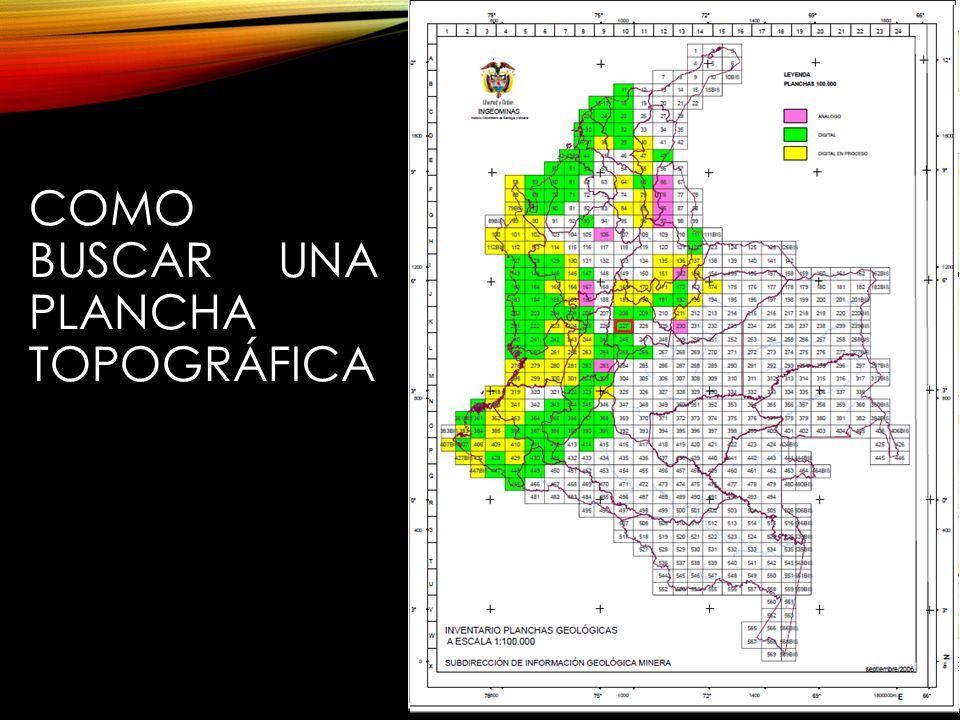

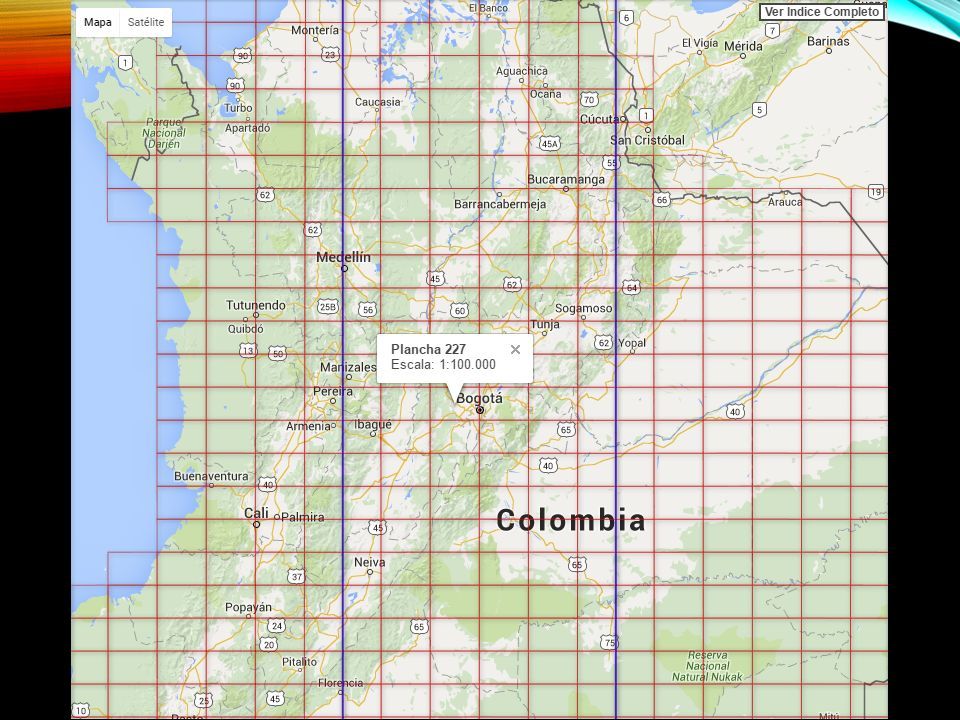

56 COMO BUSCAR UNA PLANCHA TOPOGRÁFICA

57

58

59

60

61

62

63

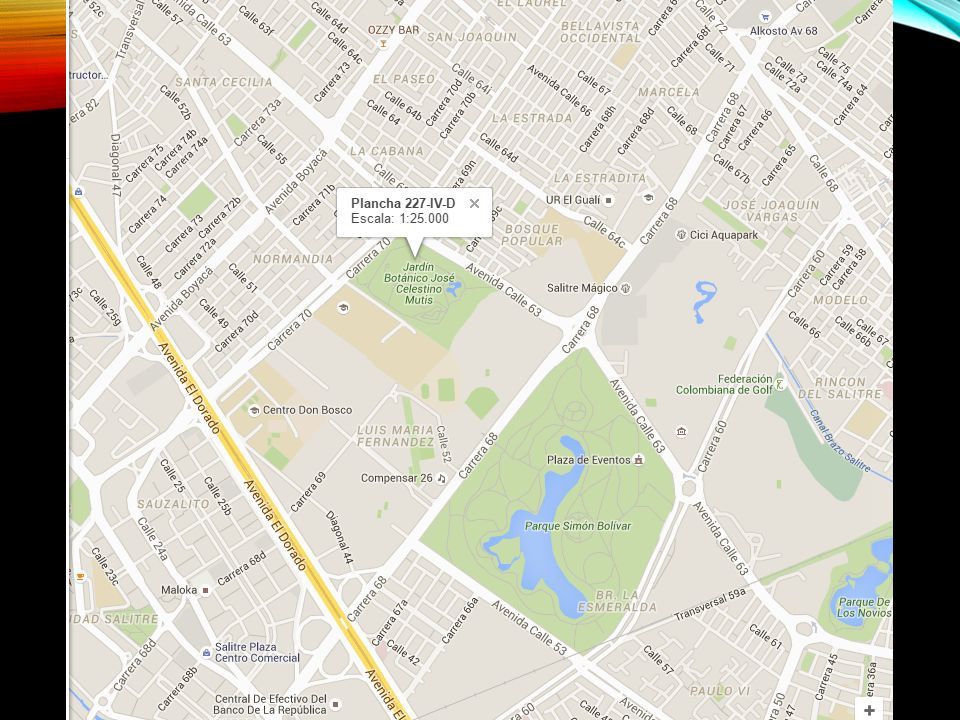

64

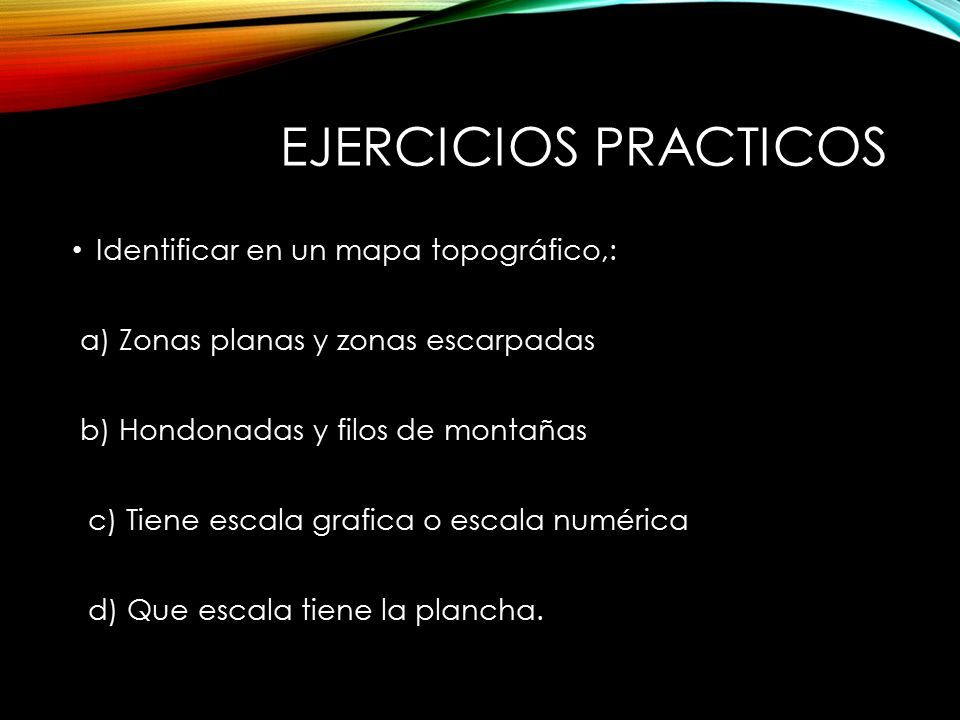

65 EJERCICIOS PRACTICOS Identificar en un mapa topográfico,: a) Zonas planas y zonas escarpadas b) Hondonadas y filos de montañas c) Tiene escala grafica o escala numérica d) Que escala tiene la plancha.

66

67 LINKS BRUJULA https://www.youtube.com/watch?v=4AQcocSJvUg https://www.youtube.com/watch?v=DF48ogPIK9I https://www.youtube.com/watch?v=8OjPbWSOiDk https://www.youtube.com/watch?v=Md4-ZpAfiJk

68 LINKS GPS https://www.youtube.com/watch?v=xS8ooVzOLlU https://www.youtube.com/watch?v=VZ6QxMVHZBI https://www.youtube.com/watch?v=CfUZa4X6nJg

69

70

71

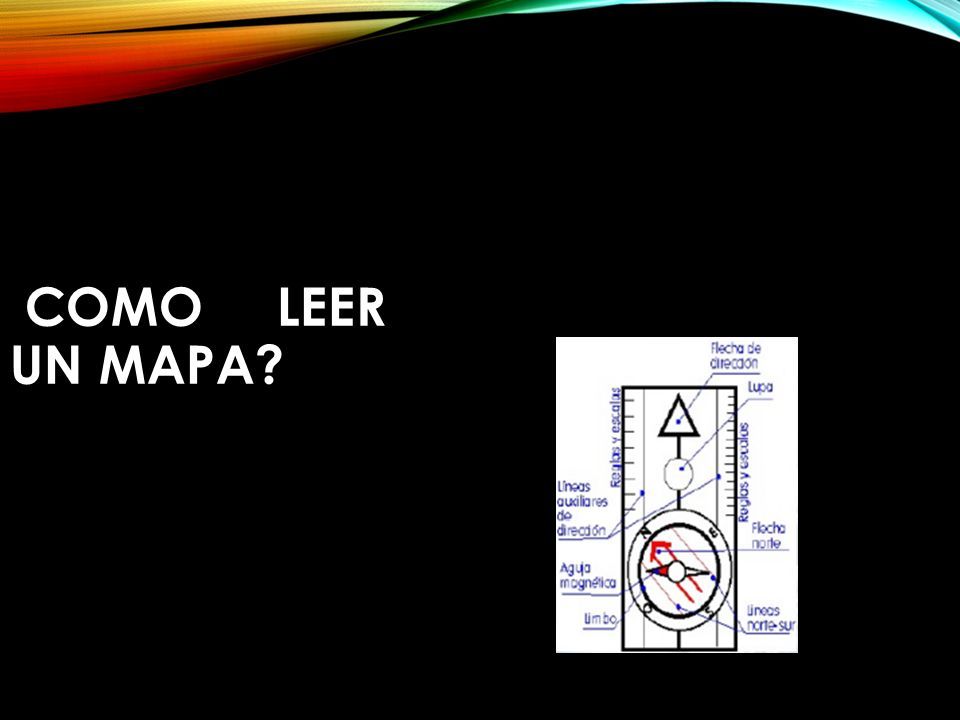

72 COMO LEER UN MAPA?

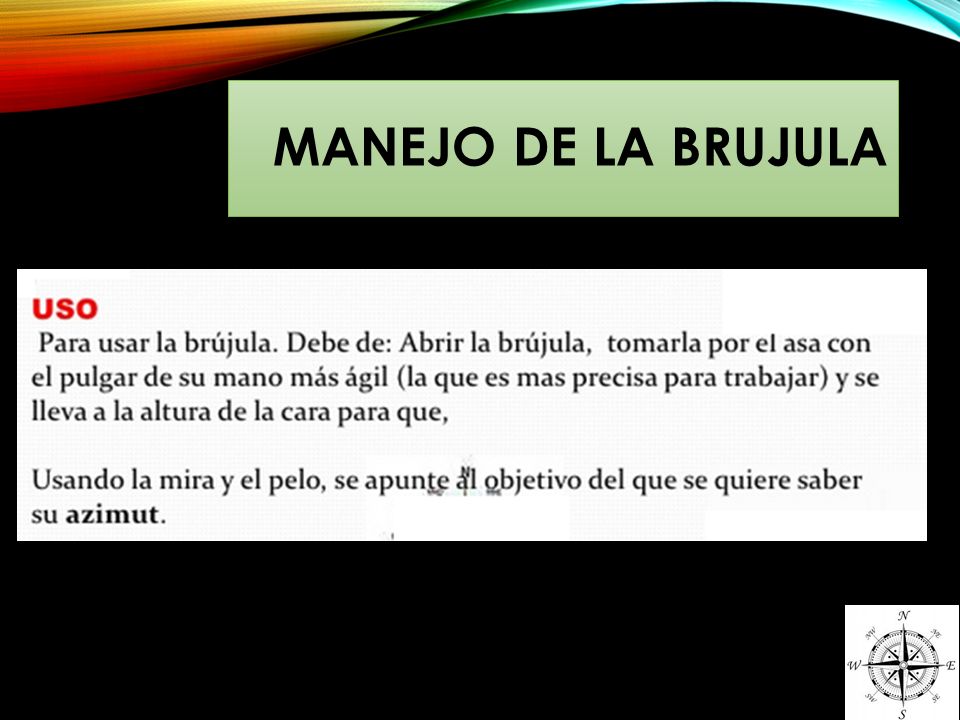

73 MANEJO DE LA BRUJULA

74

75

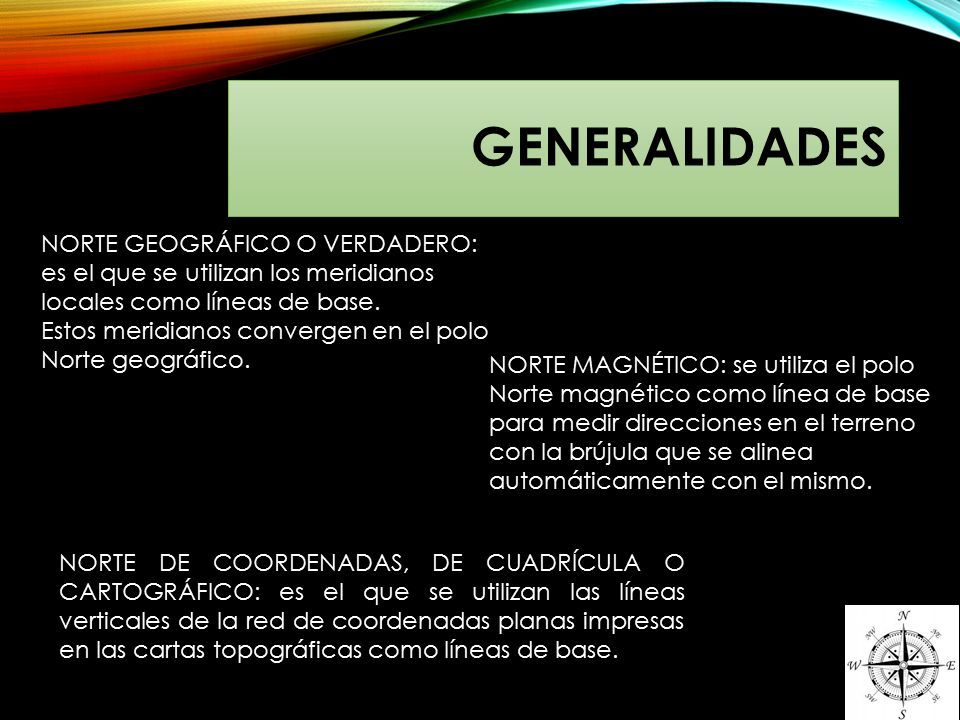

76 GENERALIDADES NORTE GEOGRÁFICO O VERDADERO: es el que se utilizan los meridianos locales como líneas de base. Estos meridianos convergen en el polo Norte geográfico. NORTE MAGNÉTICO: se utiliza el polo Norte magnético como línea de base para medir direcciones en el terreno con la brújula que se alinea automáticamente con el mismo. NORTE DE COORDENADAS, DE CUADRÍCULA O CARTOGRÁFICO: es el que se utilizan las líneas verticales de la red de coordenadas planas impresas en las cartas topográficas como líneas de base.

77 GENERALIDADES ANGULO DE DIRECCION o AZIMUT PLANO: Ángulo formado por una línea de dirección utilizando como línea de base el Norte de coordenadas, de cuadrícula o cartográfico, medido sobre la carta. RUMBO: Ángulo formado por una línea de dirección utilizando como línea de base el Norte magnético, medido con la brújula. AZIMUT: Ángulo formado por una línea de dirección utilizando como línea de base los meridianos que convergen en el Norte geográfico.

78

79

80 TIPOS DE BRUJULAS BRÚJULAS DE MARCHA BRÚJULAS CARTOGRÁFICAS La más sencilla, consiste en una aguja imantada suspendida sobre un circulo graduado Esta misma brújula puede tener la aguja suspendida en liquido con lo que se consigue una mayor precisión. De placa transparente De placa con tapa y espejo

81 TIPOS DE BRUJULAS BRÚJULAS ESPECIALES DE PRESICIÓN NÁUTICA MILITAR TOPOGRÁFICA GEOLÓGICA FORESTAL
