1 Infografía - Placa Base
Samir Diaz Nieto Yefferson Ladino Erik Montaña Darío Montealegre Tecnólogo en Desarrollo Informático

2 Conexiones al panel frontal
Chip Set North Bridge Puertos SATA Conexiones al panel frontal Terminales eléctricas Chip Set South Bridge Bahías de expansión de memoria Puertos USB 3.0 Memoria CMOS Procesador y Disipador Ranura PCI Ranura AGP Zócalo del Procesador Ranura PCI Express Memoria Caché (L2) Salidas al panel posterior

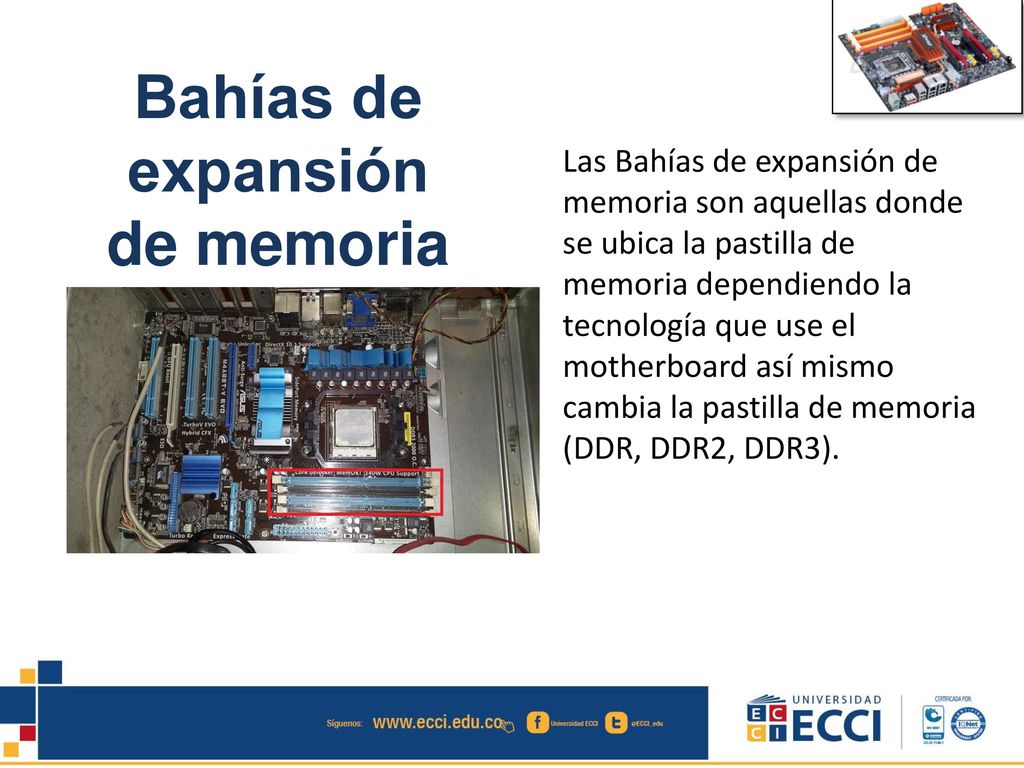

3 Bahías de expansión de memoria
Las Bahías de expansión de memoria son aquellas donde se ubica la pastilla de memoria dependiendo la tecnología que use el motherboard así mismo cambia la pastilla de memoria (DDR, DDR2, DDR3).

4 Terminales eléctricas

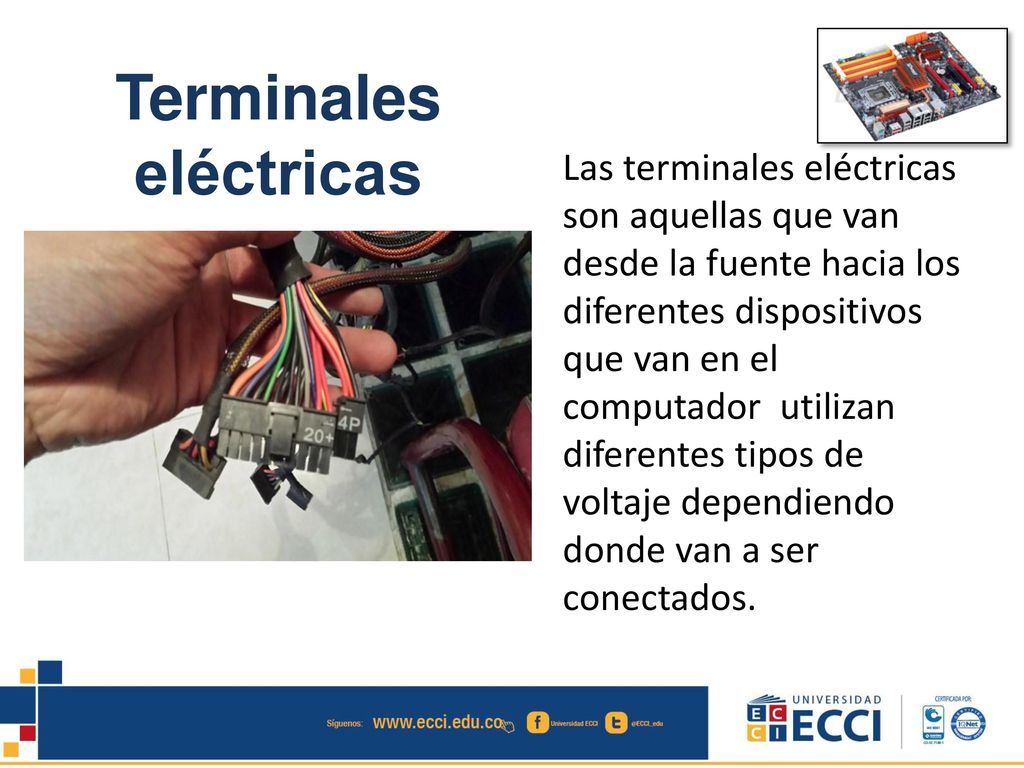

Las terminales eléctricas son aquellas que van desde la fuente hacia los diferentes dispositivos que van en el computador utilizan diferentes tipos de voltaje dependiendo donde van a ser conectados. Terminales eléctricas

5 Chip Set North Bridge También es conocido como MCH (concentrador
controlador de memoria) en sistemas Intel y GMCH si incluye el controlador del sistema gráfico. Su función principal es la de controlar el funcionamiento del buses y controlar las funciones de acceso desde y hacia: El Procesador, Ranuras AGP o PCI-Express, memoria RAM, vídeo integrado y South Bridge Chip Set North Bridge Conocer Mas

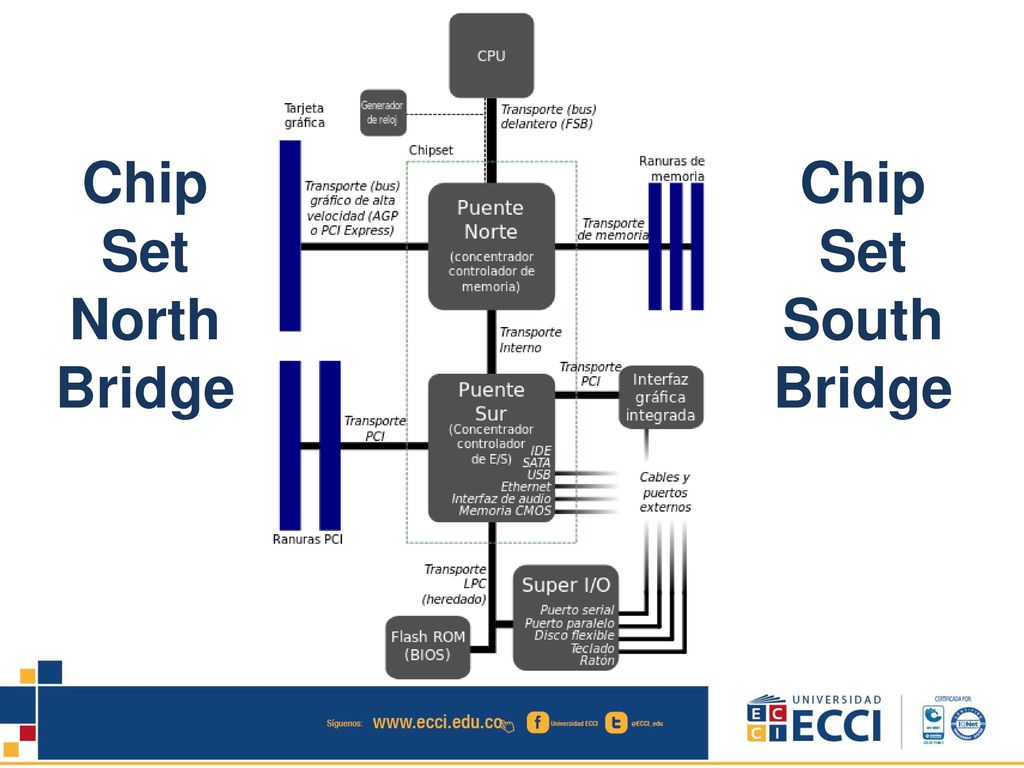

6 Chip Set North Bridge Chip Set South Bridge

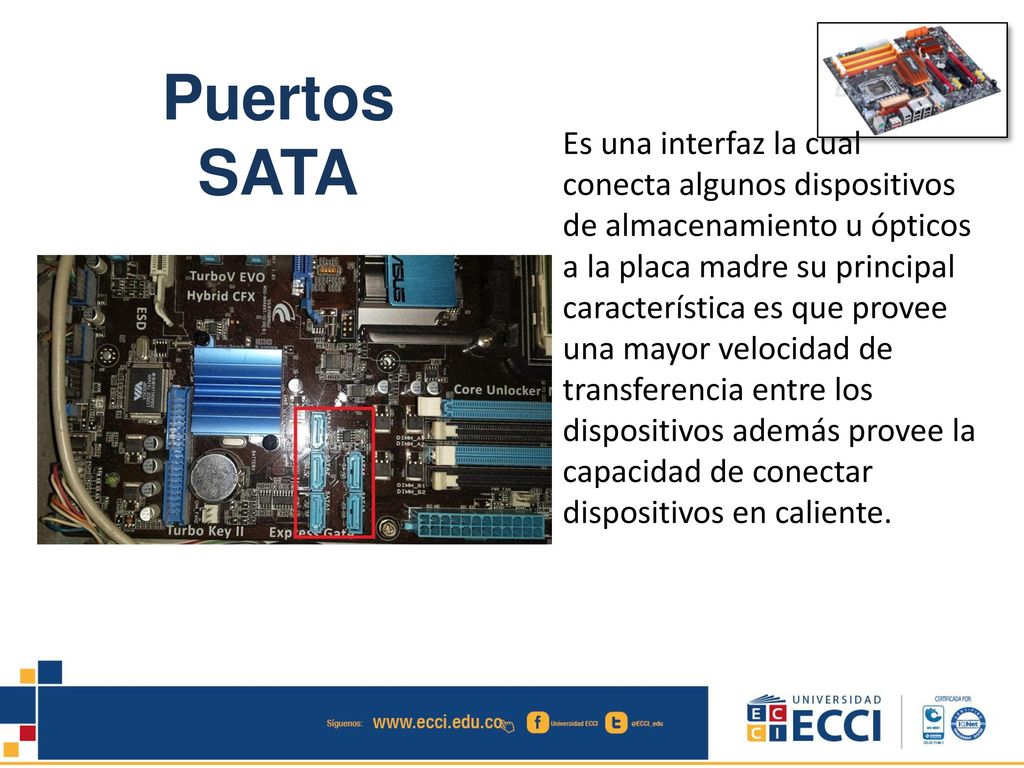

7 Es una interfaz la cual conecta algunos dispositivos de almacenamiento u ópticos a la placa madre su principal característica es que provee una mayor velocidad de transferencia entre los dispositivos además provee la capacidad de conectar dispositivos en caliente. Puertos SATA

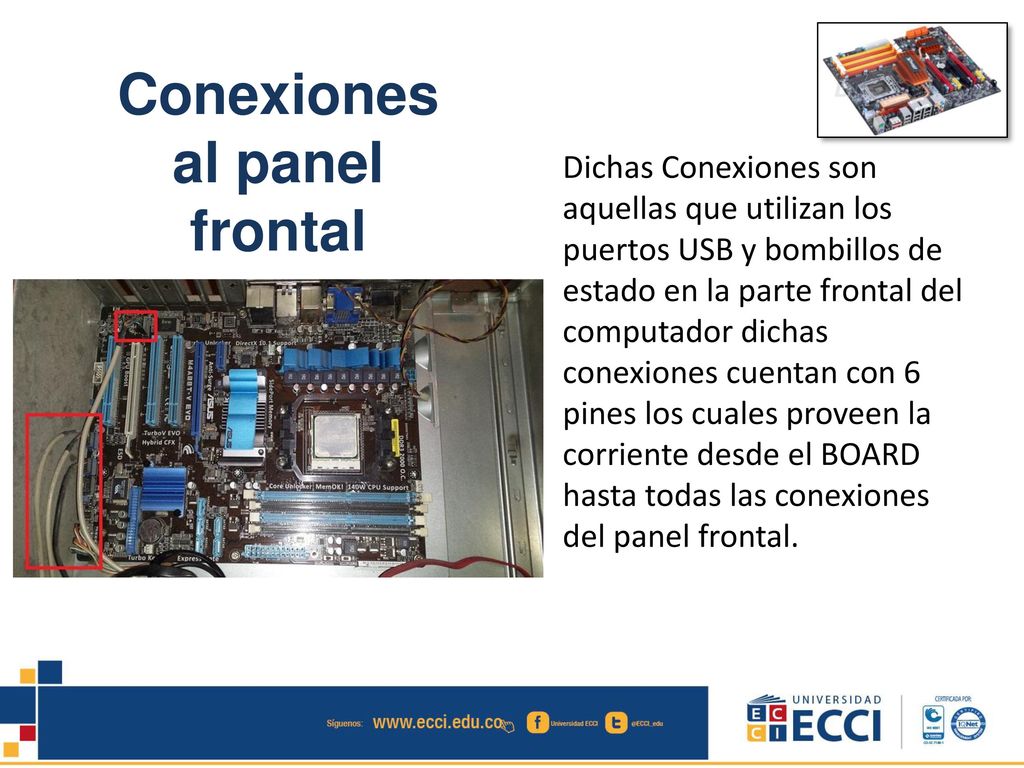

8 Conexiones al panel frontal
Dichas Conexiones son aquellas que utilizan los puertos USB y bombillos de estado en la parte frontal del computador dichas conexiones cuentan con 6 pines los cuales proveen la corriente desde el BOARD hasta todas las conexiones del panel frontal. Conexiones al panel frontal

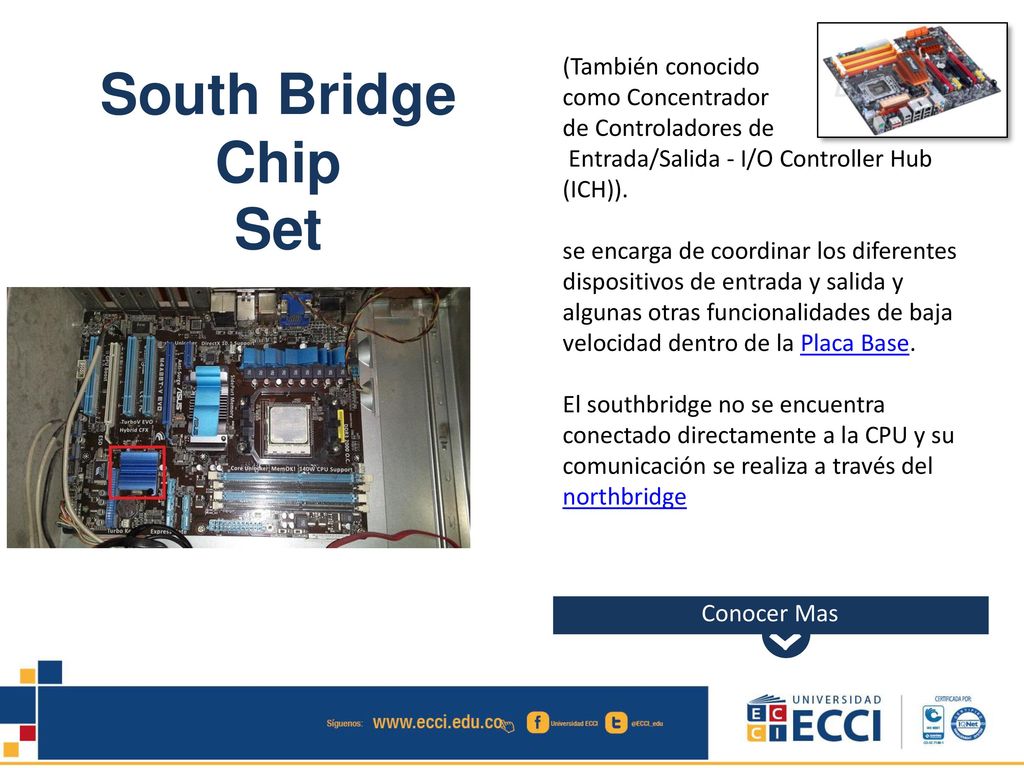

9 South Bridge Chip Set (También conocido como Concentrador
de Controladores de Entrada/Salida - I/O Controller Hub (ICH)). se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la Placa Base. El southbridge no se encuentra conectado directamente a la CPU y su comunicación se realiza a través del northbridge South Bridge Chip Set Conocer Mas

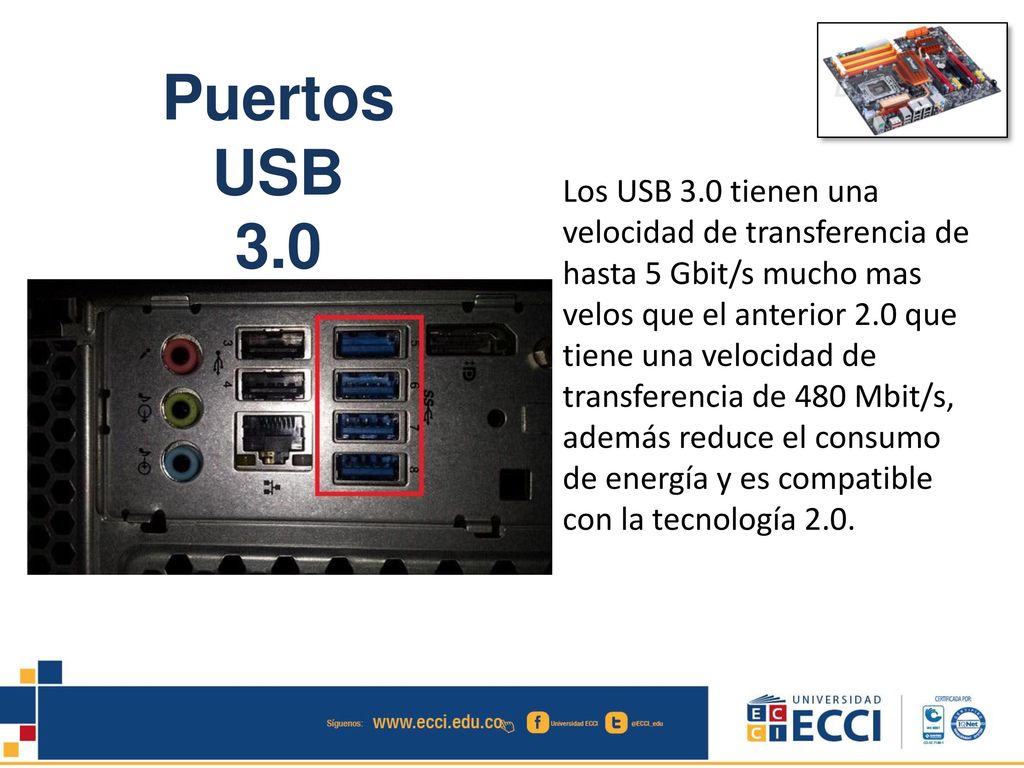

10 Los USB 3.0 tienen una velocidad de transferencia de hasta 5 Gbit/s mucho mas velos que el anterior 2.0 que tiene una velocidad de transferencia de 480 Mbit/s, además reduce el consumo de energía y es compatible con la tecnología 2.0. Puertos USB 3.0

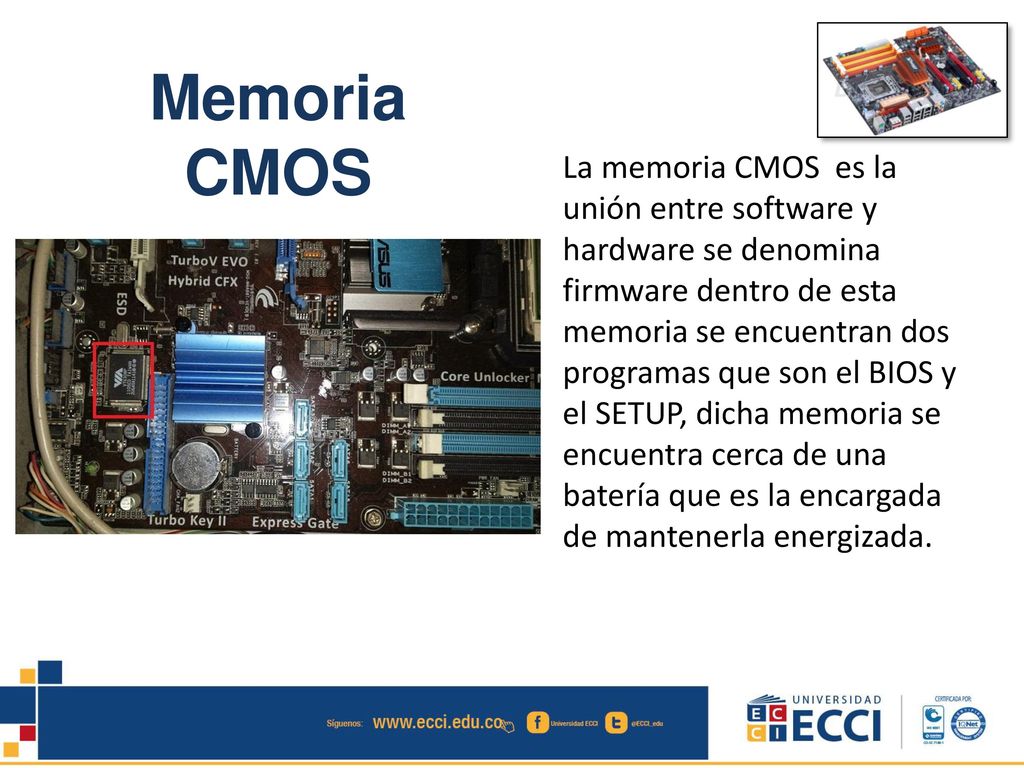

11 La memoria CMOS es la unión entre software y hardware se denomina firmware dentro de esta memoria se encuentran dos programas que son el BIOS y el SETUP, dicha memoria se encuentra cerca de una batería que es la encargada de mantenerla energizada. Memoria CMOS

12 Ranura PCI PCI (Peripheral Component Interconnect)
Permite interconectar tarjetas de vídeo, audio, adaptadores de red con la placa base. El estándar PCI 2.3 maneja 32 bits a 33/66MHz y transferencia de datos de 133MB/s y 266MB/s, hoy en día ese esta reemplazándolo por el PCI express o 3GIO , La primera ranura PCI se utilizaba para el adaptador gráfico, pero se sustituyó por la Ranura AGP Ranura PCI

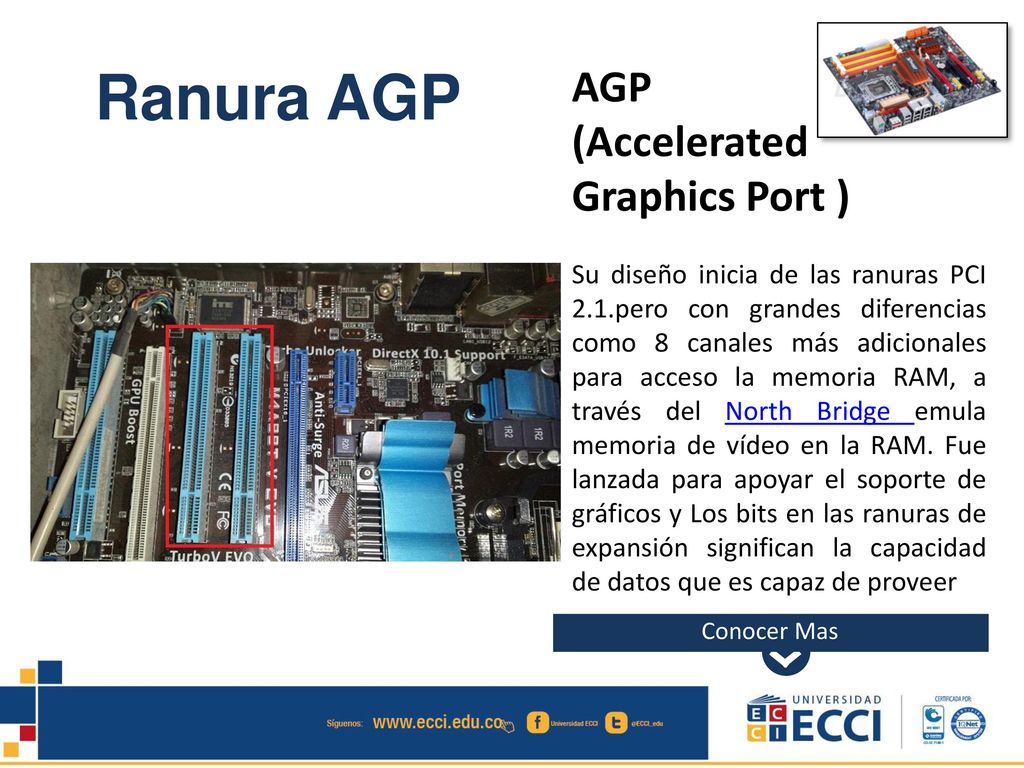

13 Ranura AGP AGP (Accelerated Graphics Port )
Su diseño inicia de las ranuras PCI 2.1.pero con grandes diferencias como 8 canales más adicionales para acceso la memoria RAM, a través del North Bridge emula memoria de vídeo en la RAM. Fue lanzada para apoyar el soporte de gráficos y Los bits en las ranuras de expansión significan la capacidad de datos que es capaz de proveer Conocer Mas

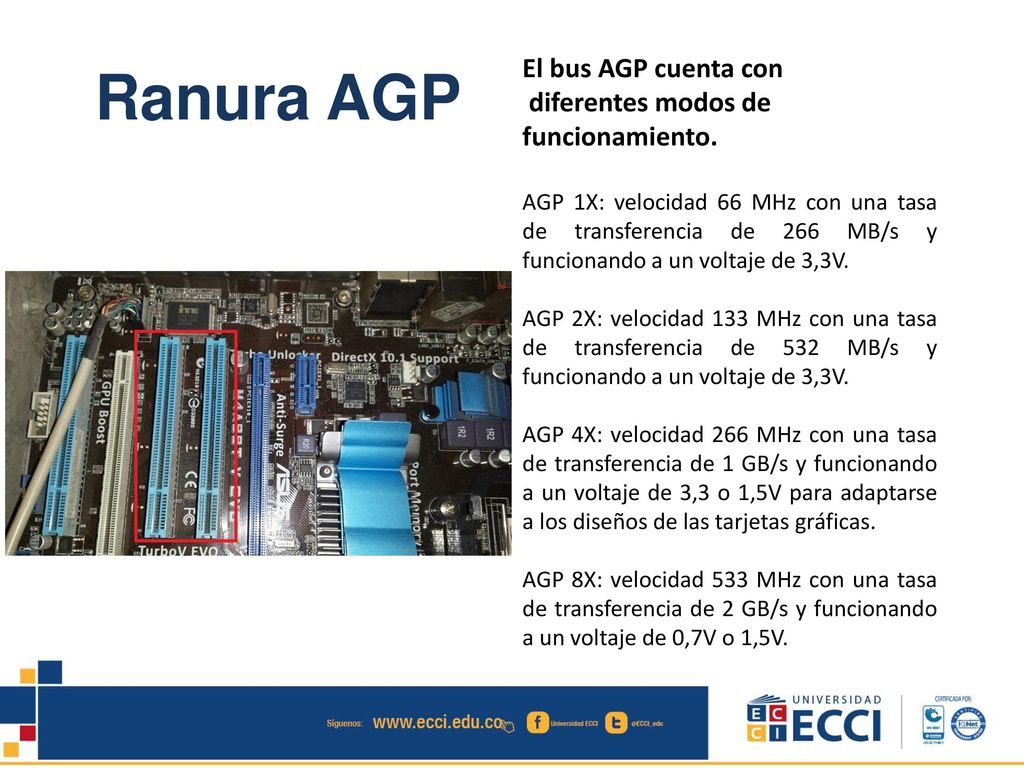

14 Ranura AGP El bus AGP cuenta con diferentes modos de funcionamiento.
AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V. AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V. AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas. AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V. Ranura AGP

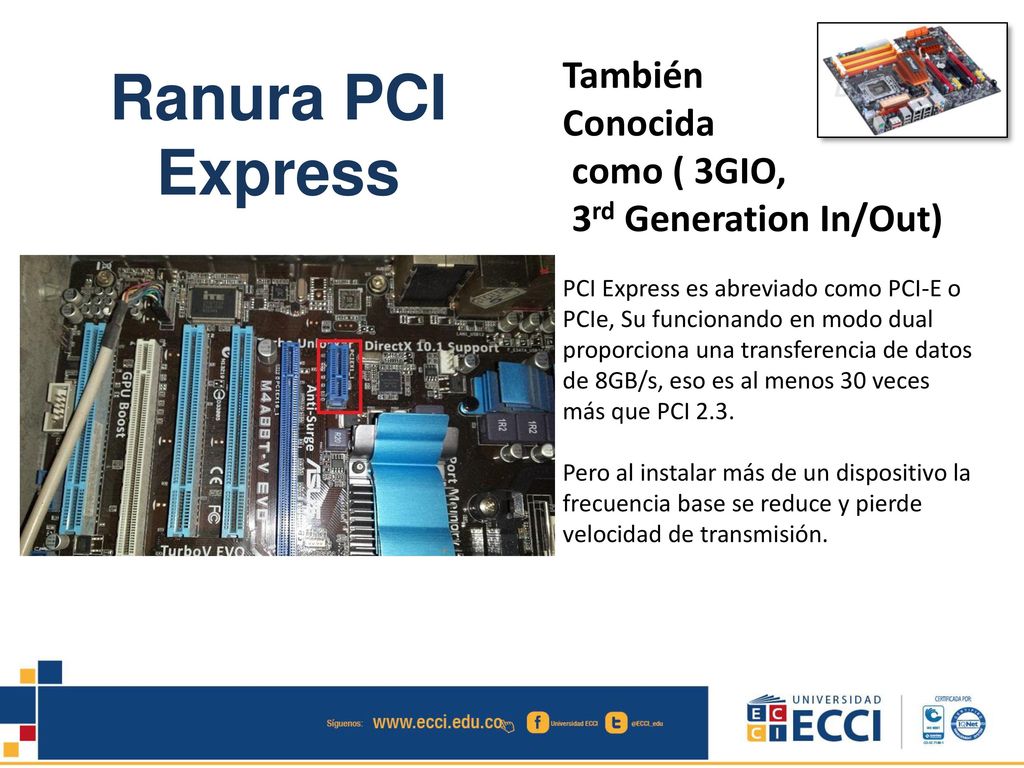

15 Ranura PCI Express También Conocida como ( 3GIO,
3rd Generation In/Out) PCI Express es abreviado como PCI-E o PCIe, Su funcionando en modo dual proporciona una transferencia de datos de 8GB/s, eso es al menos 30 veces más que PCI 2.3. Pero al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión. Ranura PCI Express

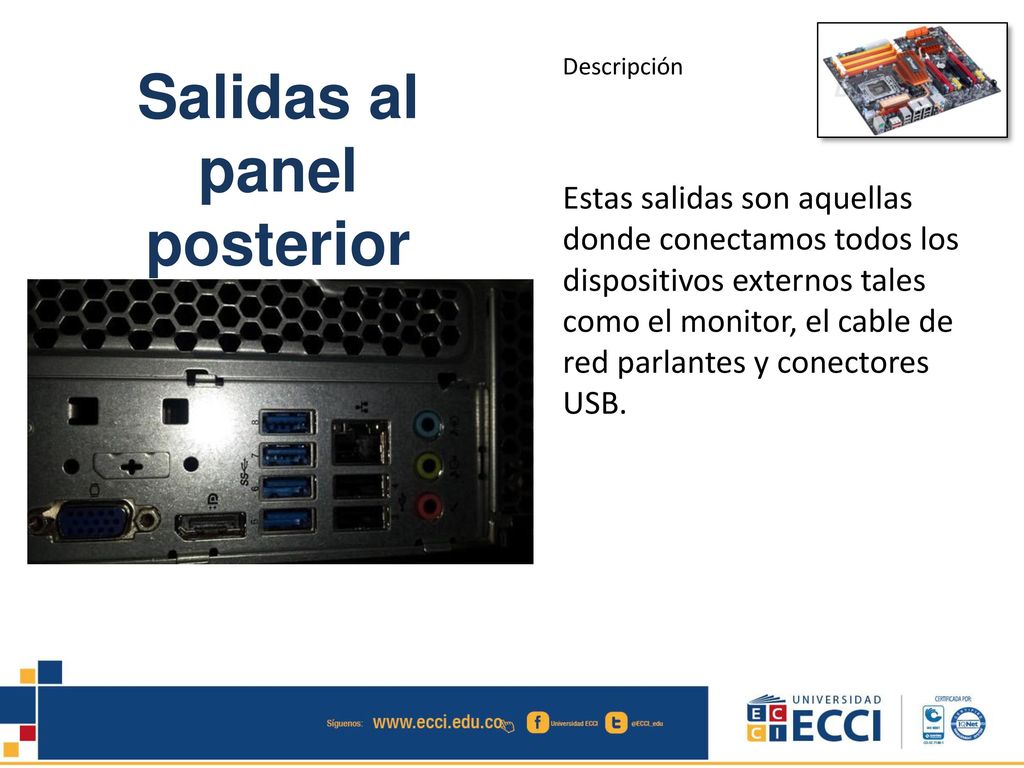

16 Salidas al panel posterior
Descripción Estas salidas son aquellas donde conectamos todos los dispositivos externos tales como el monitor, el cable de red parlantes y conectores USB. Salidas al panel posterior

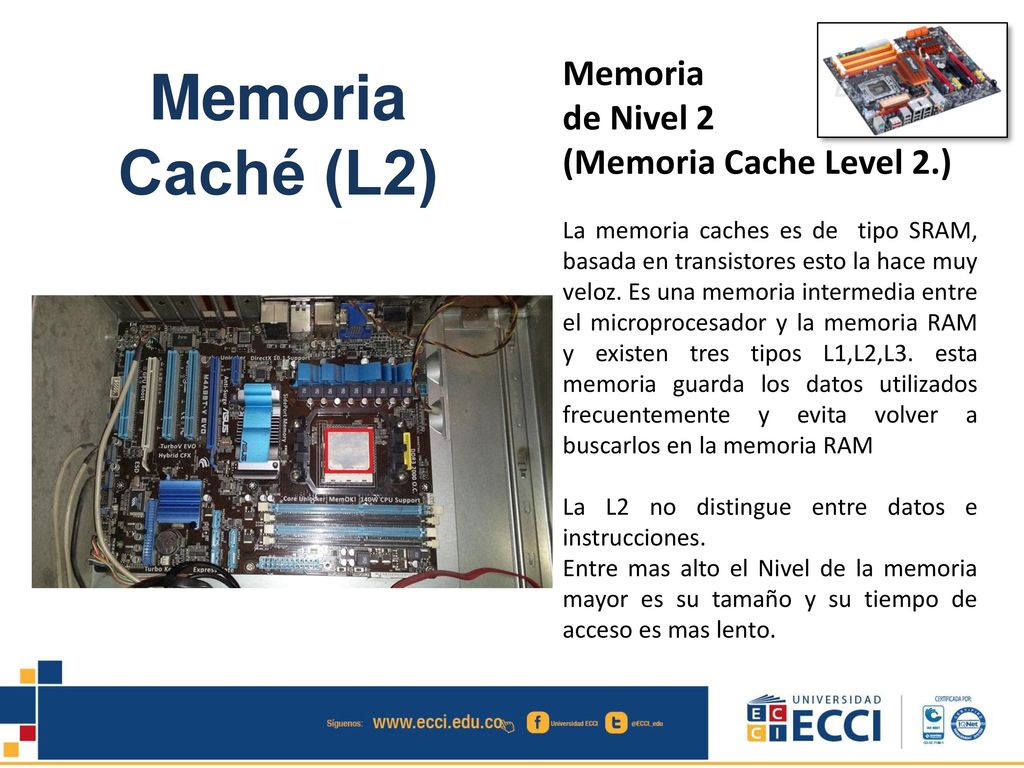

17 Memoria Caché (L2) Memoria de Nivel 2 (Memoria Cache Level 2.)
La memoria caches es de tipo SRAM, basada en transistores esto la hace muy veloz. Es una memoria intermedia entre el microprocesador y la memoria RAM y existen tres tipos L1,L2,L3. esta memoria guarda los datos utilizados frecuentemente y evita volver a buscarlos en la memoria RAM La L2 no distingue entre datos e instrucciones. Entre mas alto el Nivel de la memoria mayor es su tamaño y su tiempo de acceso es mas lento. Memoria Caché (L2)

18 Zócalo del Procesador El zócalo o socket es un sistema electromecánico
de soporte y conexión eléctrica, instalado en la placa base, es donde se instala el Procesador. Se utiliza en equipos de arquitectura abierta, es decir que se puede reemplazar o actualizar sus partes. Se encuentra soldado a la placa base de manera que tiene conexión eléctrica con los circuitos del circuito impreso. El procesador se instala de manera que cada pin quede alineado con el respectivo punto del zócalo. En la parte superior se instalan un de dispositivos de disipación de calor, de manera que el procesador quede entre el zócalo y esos disipadores Zócalo del Procesador

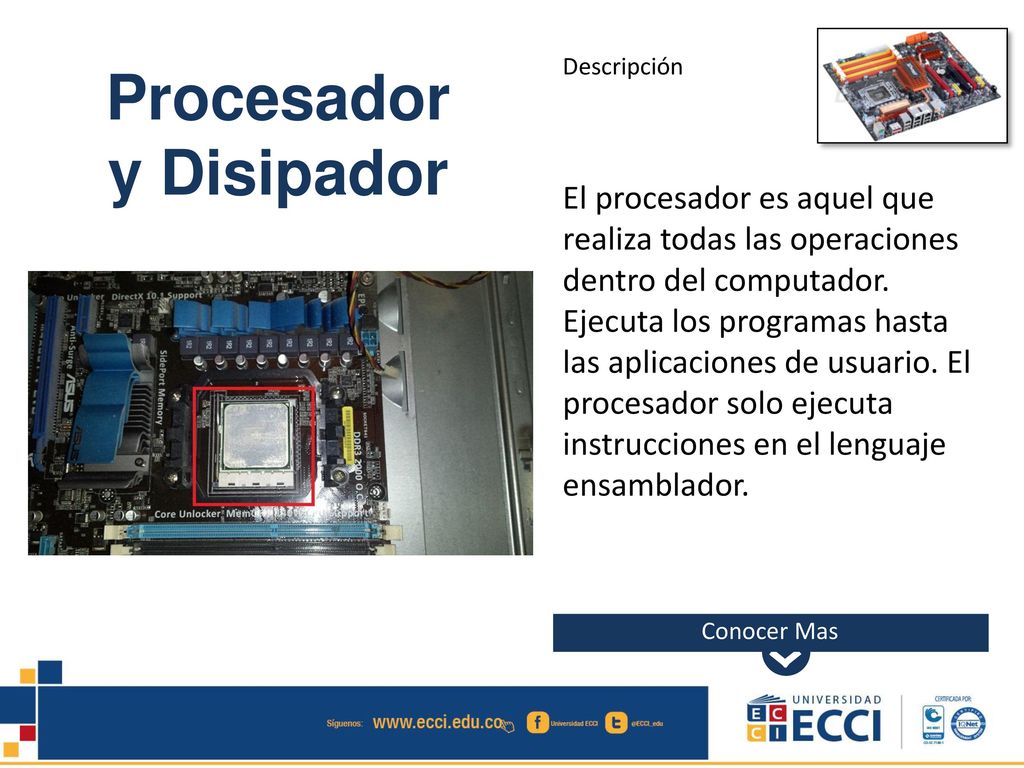

19 Procesador y Disipador
Descripción El procesador es aquel que realiza todas las operaciones dentro del computador. Ejecuta los programas hasta las aplicaciones de usuario. El procesador solo ejecuta instrucciones en el lenguaje ensamblador. Procesador y Disipador Conocer Mas

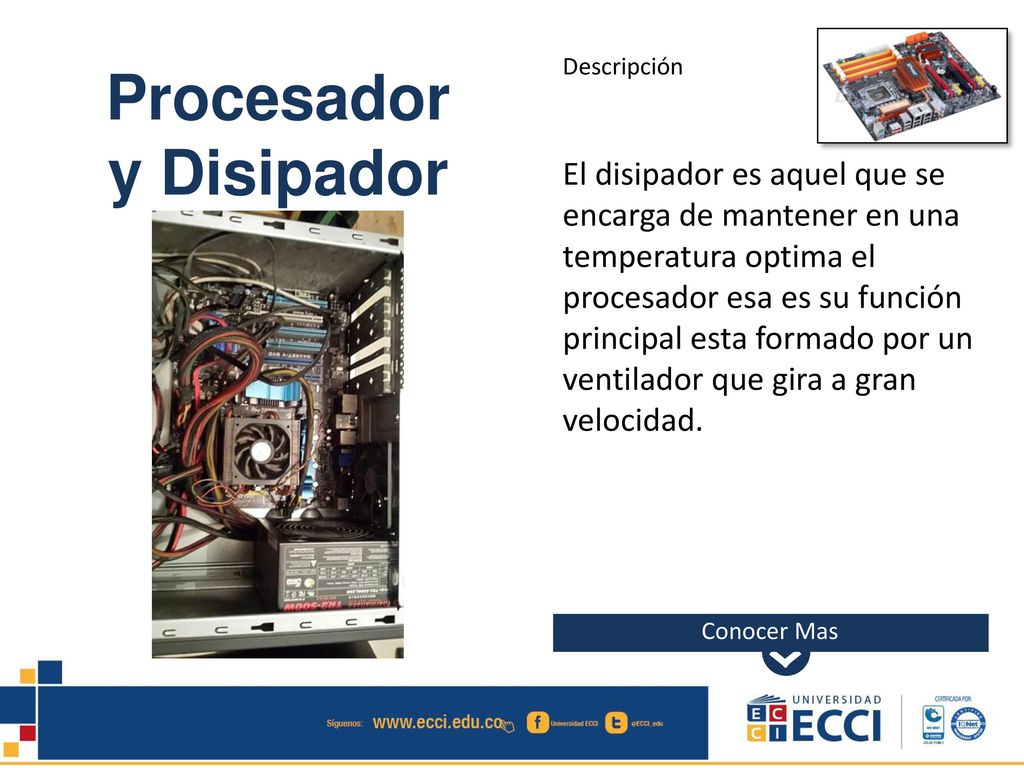

20 Procesador y Disipador
Descripción El disipador es aquel que se encarga de mantener en una temperatura optima el procesador esa es su función principal esta formado por un ventilador que gira a gran velocidad. Procesador y Disipador Conocer Mas
