Infografía Placa Base Bryan Rodriguez Cod: 37334

Presentación del tema: "Infografía Placa Base Bryan Rodriguez Cod: 37334"— Transcripción de la presentación:

1 Infografía Placa Base Bryan Rodriguez Cod: 37334
Tec. Desarrollo Informatico

2 Conexiones al panel frontal
Chip Set North Bridge Puertos SATA Conexiones al panel frontal Terminales eléctricas Chip Set South Bridge Bahías de expansión de memoria Puertos USB 2.0 Memoria CMOS Procesador y Disipador Ranura PCI Ranura AGP Ranura PCI Express Salidas al panel posterior Memoria Caché (L2) Zócalo del Procesador

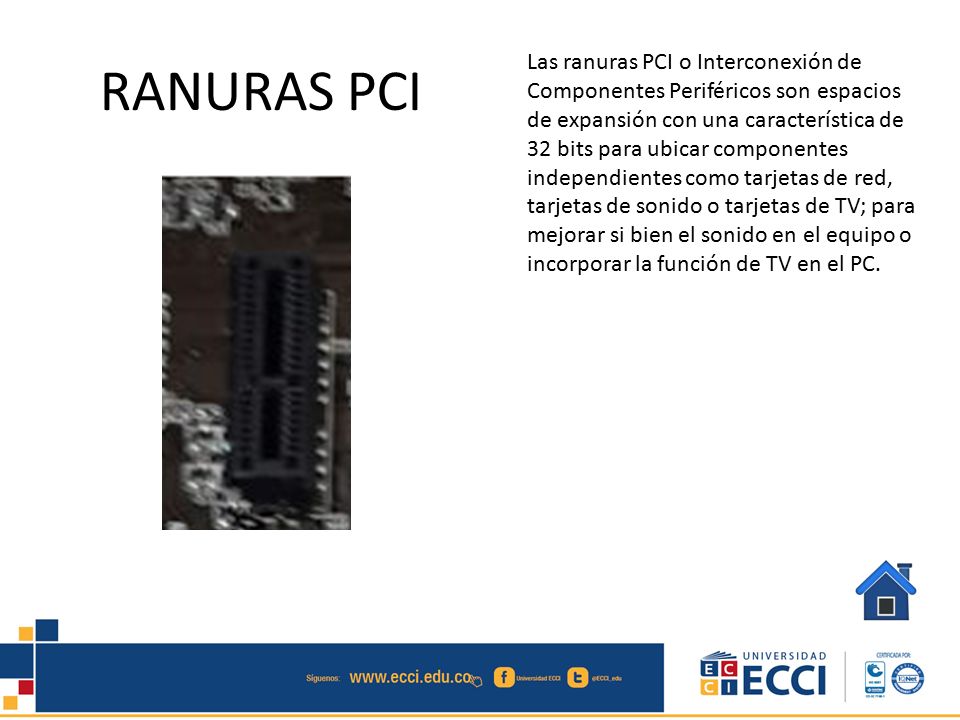

3 Las ranuras PCI o Interconexión de Componentes Periféricos son espacios de expansión con una característica de 32 bits para ubicar componentes independientes como tarjetas de red, tarjetas de sonido o tarjetas de TV; para mejorar si bien el sonido en el equipo o incorporar la función de TV en el PC. RANURAS PCI

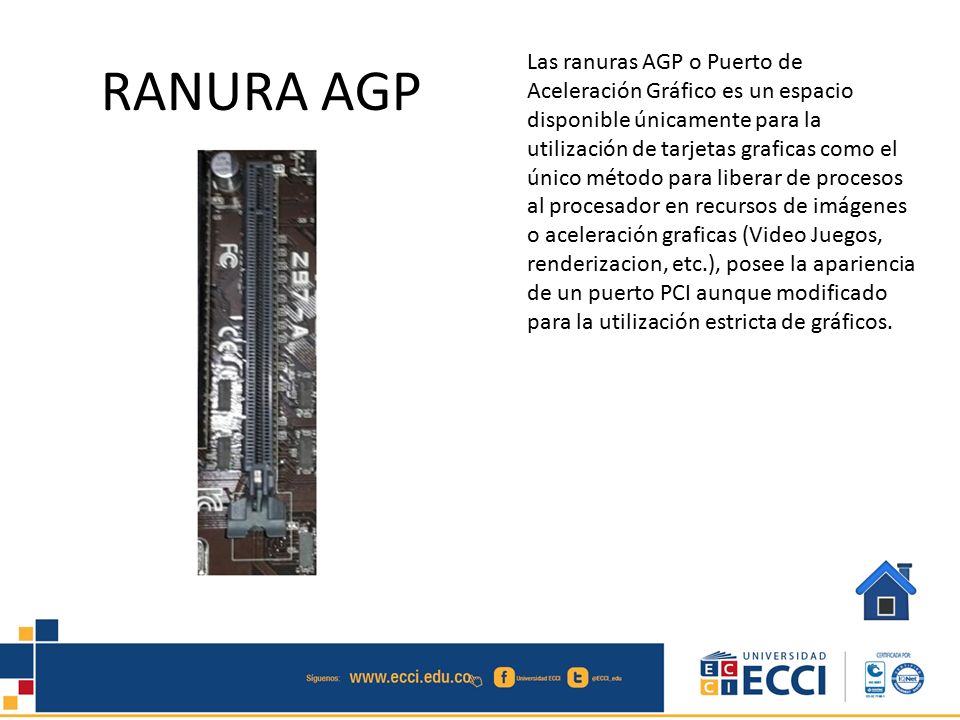

4 Las ranuras AGP o Puerto de Aceleración Gráfico es un espacio disponible únicamente para la utilización de tarjetas graficas como el único método para liberar de procesos al procesador en recursos de imágenes o aceleración graficas (Video Juegos, renderizacion, etc.), posee la apariencia de un puerto PCI aunque modificado para la utilización estricta de gráficos. RANURA AGP

5 Las ranuras PCI Express son una “actualización” que sustituyen mayoritariamente a las PCI y AGP básicas en cuanto a velocidad se refiere, en las PCI 1X de audio y TV trabajan a 133 Mhz y las PCI 16X para tarjetas graficas trabajan a 2128 Mhz. RANURAS PCI EXPRESS

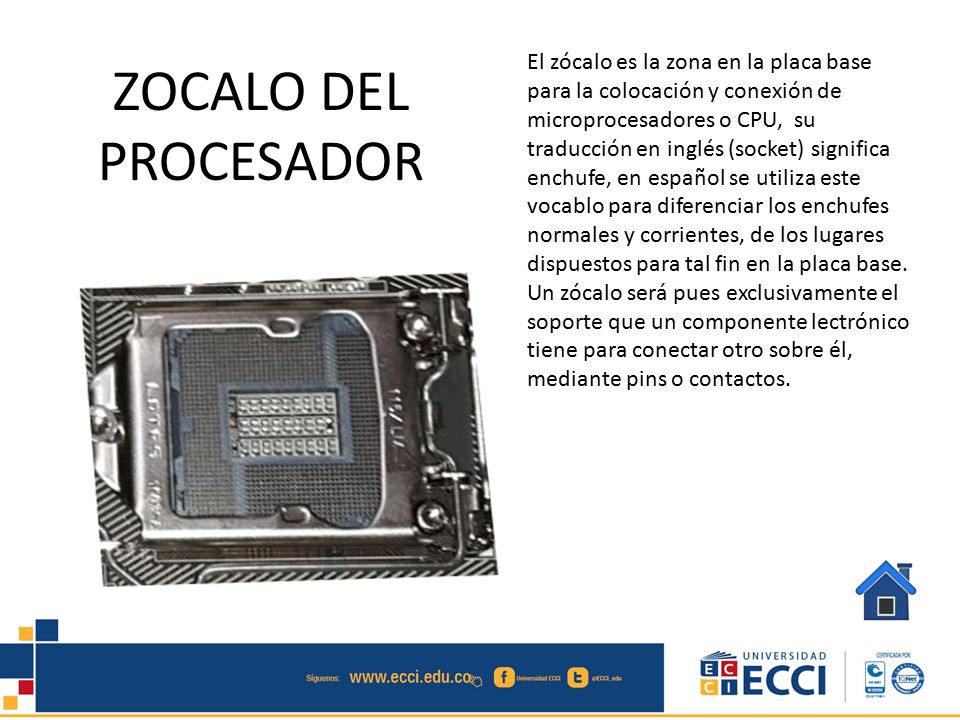

6 El zócalo es la zona en la placa base para la colocación y conexión de microprocesadores o CPU, su traducción en inglés (socket) significa enchufe, en español se utiliza este vocablo para diferenciar los enchufes normales y corrientes, de los lugares dispuestos para tal fin en la placa base. Un zócalo será pues exclusivamente el soporte que un componente lectrónico tiene para conectar otro sobre él, mediante pins o contactos. ZOCALO DEL PROCESADOR

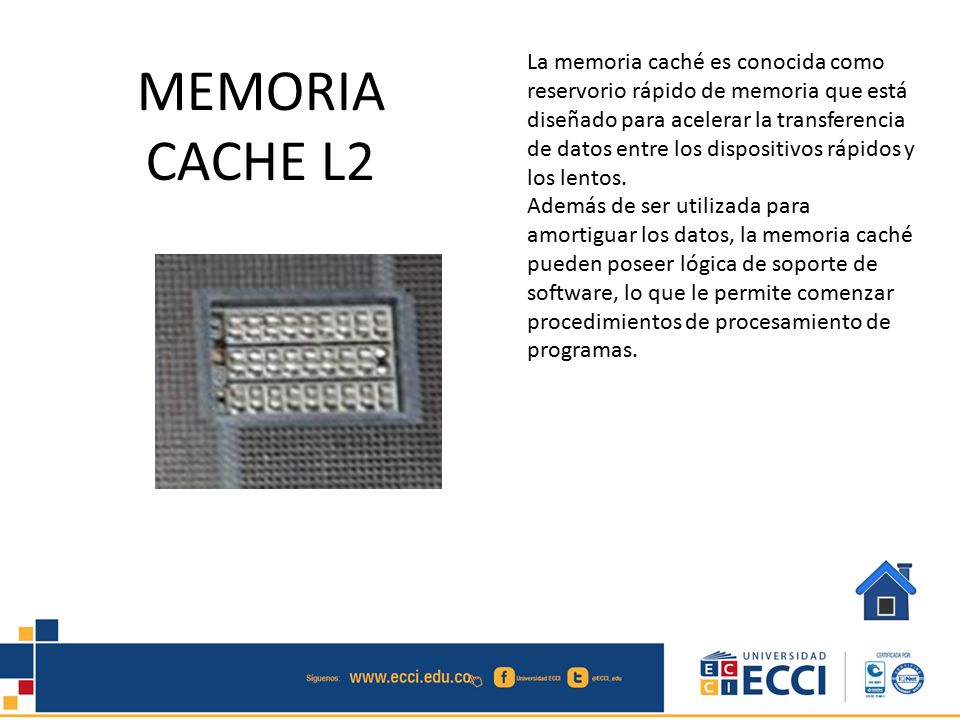

7 MEMORIA CACHE L2 La memoria caché es conocida como
reservorio rápido de memoria que está diseñado para acelerar la transferencia de datos entre los dispositivos rápidos y los lentos. Además de ser utilizada para amortiguar los datos, la memoria caché pueden poseer lógica de soporte de software, lo que le permite comenzar procedimientos de procesamiento de programas. MEMORIA CACHE L2

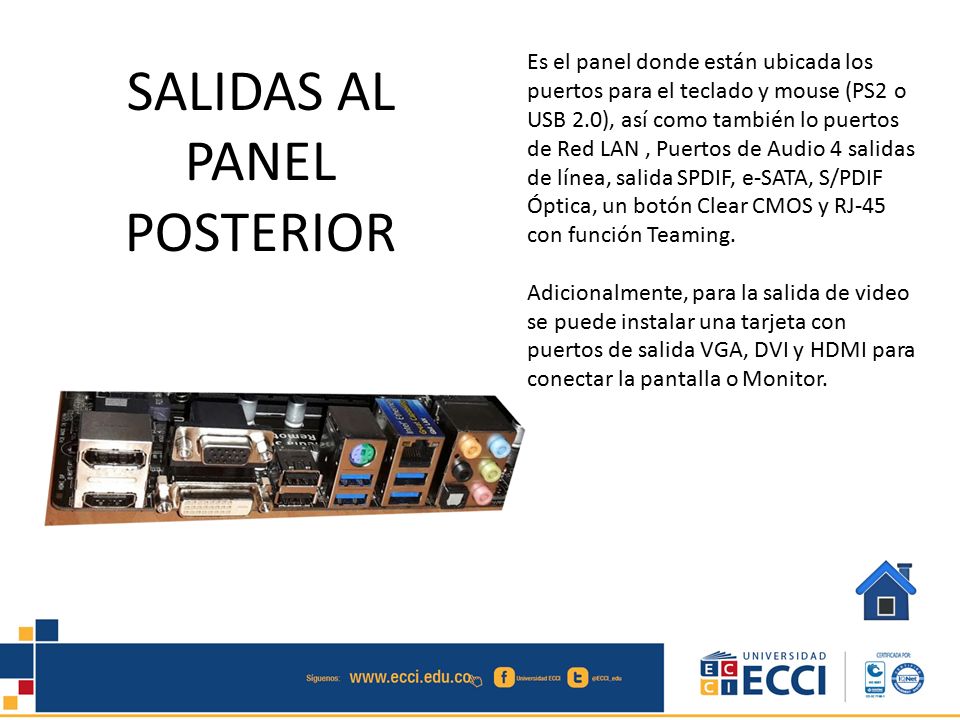

8 SALIDAS AL PANEL POSTERIOR
Es el panel donde están ubicada los puertos para el teclado y mouse (PS2 o USB 2.0), así como también lo puertos de Red LAN , Puertos de Audio 4 salidas de línea, salida SPDIF, e-SATA, S/PDIF Óptica, un botón Clear CMOS y RJ-45 con función Teaming. Adicionalmente, para la salida de video se puede instalar una tarjeta con puertos de salida VGA, DVI y HDMI para conectar la pantalla o Monitor. SALIDAS AL PANEL POSTERIOR

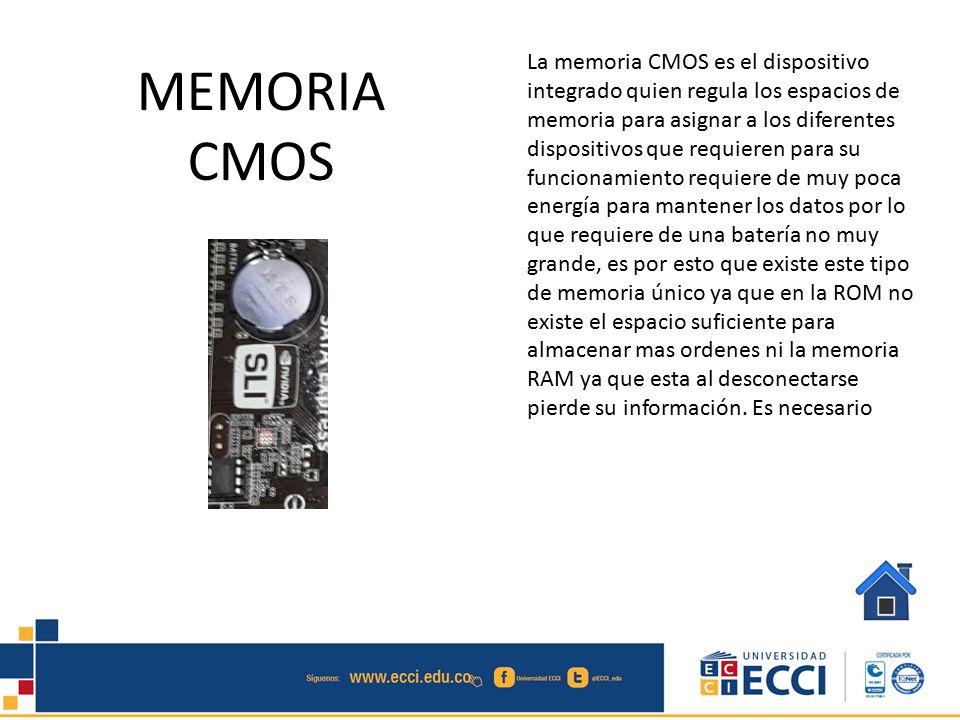

9 La memoria CMOS es el dispositivo integrado quien regula los espacios de memoria para asignar a los diferentes dispositivos que requieren para su funcionamiento requiere de muy poca energía para mantener los datos por lo que requiere de una batería no muy grande, es por esto que existe este tipo de memoria único ya que en la ROM no existe el espacio suficiente para almacenar mas ordenes ni la memoria RAM ya que esta al desconectarse pierde su información. Es necesario MEMORIA CMOS

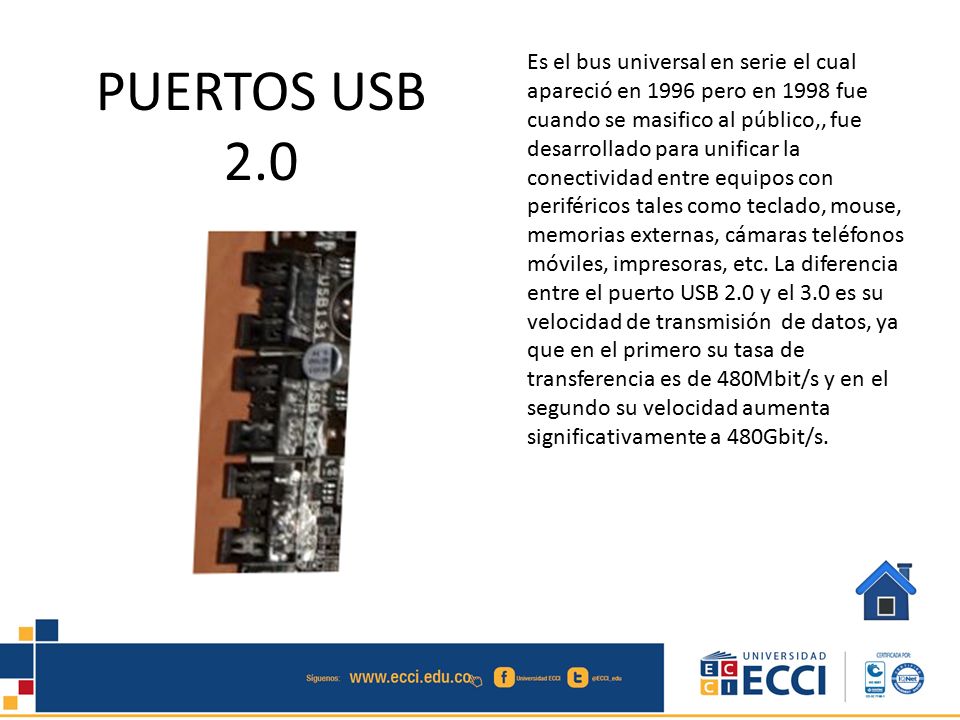

10 Es el bus universal en serie el cual apareció en 1996 pero en 1998 fue cuando se masifico al público,, fue desarrollado para unificar la conectividad entre equipos con periféricos tales como teclado, mouse, memorias externas, cámaras teléfonos móviles, impresoras, etc. La diferencia entre el puerto USB 2.0 y el 3.0 es su velocidad de transmisión  de datos, ya que en el primero su tasa de transferencia es de 480Mbit/s y en el segundo su velocidad aumenta significativamente a 480Gbit/s. PUERTOS USB 2.0

11 También conocido como puente sur es el encargado de las capacidades lentas de la placa base y a diferencia del puente norte, este no está directamente conectado a la board sino que se conecta primero al puente norte y este a su vez a la placa base. En este puente se encuentran el bus PCI, el bus ISA, el bus SPI, el controlador DMA lo que permite el acceso a la memoria principal, controlador de interrupciones, el controlador IDE, un gestor de energía lo cual da la características de suspender o dormir la máquina para ahorro de electricidad, un controlador IDe para conexiones con los discos duros y una interfaz de sonido CHIPSET SOUTH BRIDGE

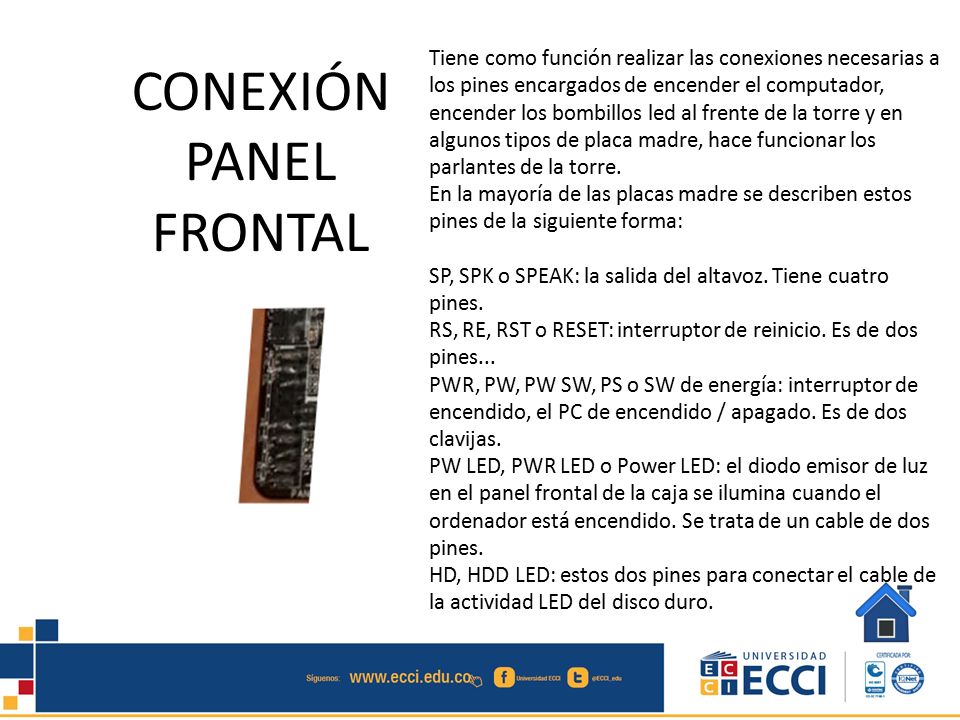

12 CONEXIÓN PANEL FRONTAL
Tiene como función realizar las conexiones necesarias a los pines encargados de encender el computador, encender los bombillos led al frente de la torre y en algunos tipos de placa madre, hace funcionar los parlantes de la torre. En la mayoría de las placas madre se describen estos pines de la siguiente forma: SP, SPK o SPEAK: la salida del altavoz. Tiene cuatro pines. RS, RE, RST o RESET: interruptor de reinicio. Es de dos pines... PWR, PW, PW SW, PS o SW de energía: interruptor de encendido, el PC de encendido / apagado. Es de dos clavijas. PW LED, PWR LED o Power LED: el diodo emisor de luz en el panel frontal de la caja se ilumina cuando el ordenador está encendido. Se trata de un cable de dos pines. HD, HDD LED: estos dos pines para conectar el cable de la actividad LED del disco duro. CONEXIÓN PANEL FRONTAL

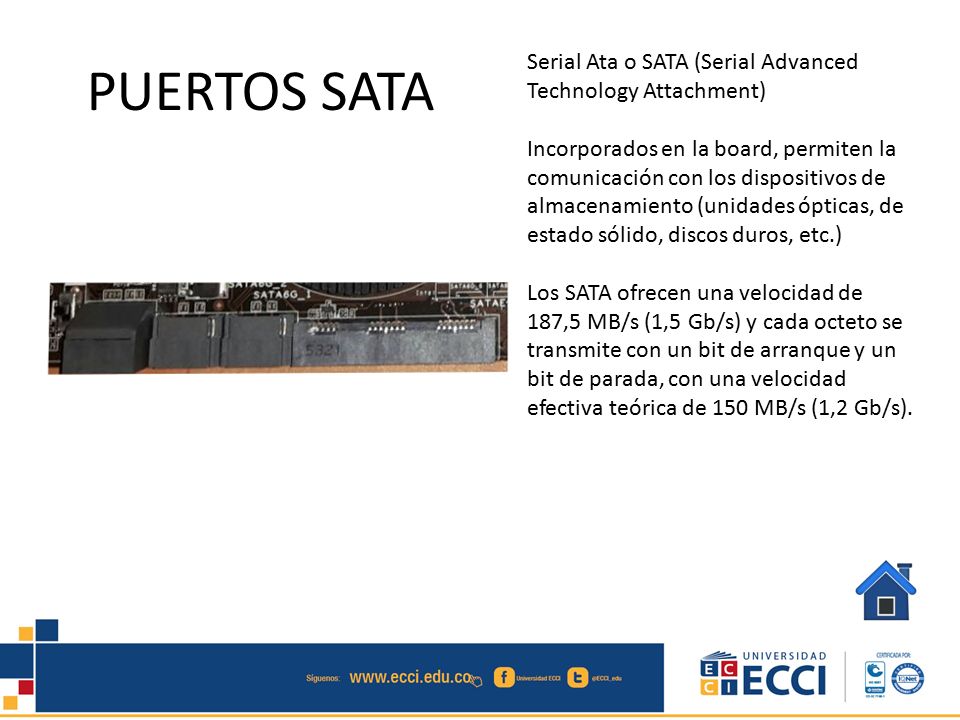

13 PUERTOS SATA Serial Ata o SATA (Serial Advanced Technology Attachment)
Incorporados en la board, permiten la comunicación con los dispositivos de almacenamiento (unidades ópticas, de estado sólido, discos duros, etc.) Los SATA ofrecen una velocidad de 187,5 MB/s (1,5 Gb/s) y cada octeto se transmite con un bit de arranque y un bit de parada, con una velocidad efectiva teórica de 150 MB/s (1,2 Gb/s). PUERTOS SATA

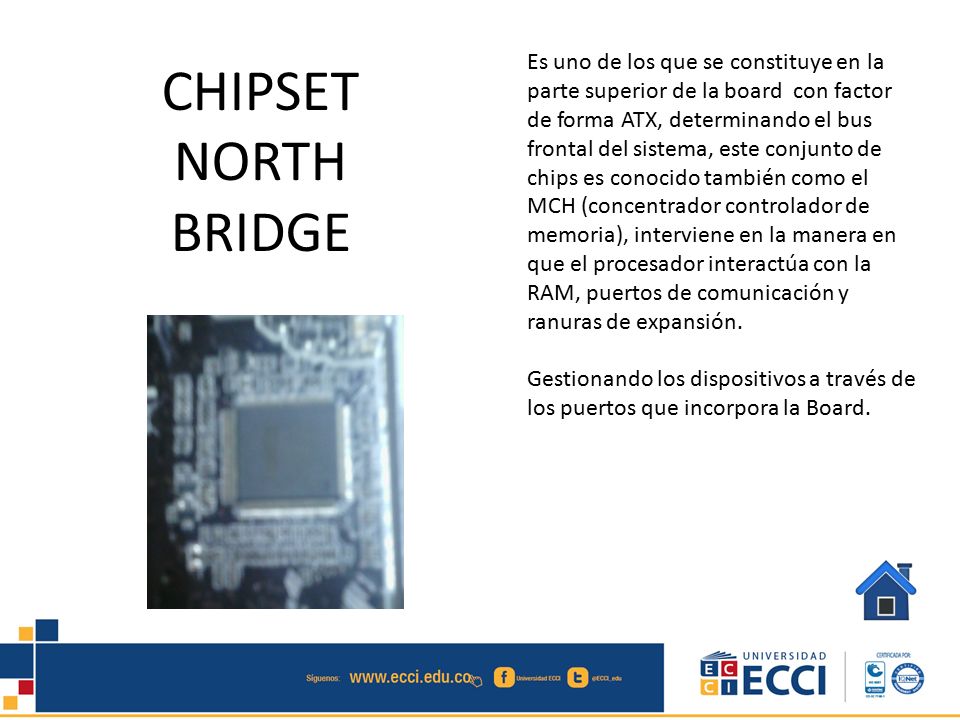

14 Es uno de los que se constituye en la parte superior de la board con factor de forma ATX, determinando el bus frontal del sistema, este conjunto de chips es conocido también como el MCH (concentrador controlador de memoria), interviene en la manera en que el procesador interactúa con la RAM, puertos de comunicación y ranuras de expansión. Gestionando los dispositivos a través de los puertos que incorpora la Board. CHIPSET NORTH BRIDGE

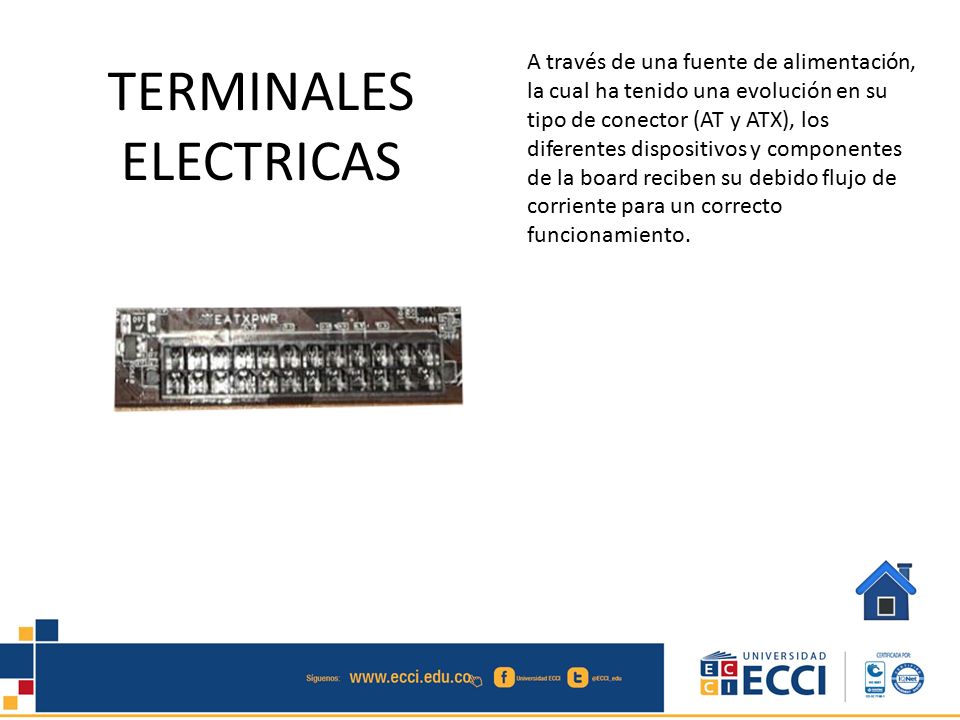

15 TERMINALES ELECTRICAS
A través de una fuente de alimentación, la cual ha tenido una evolución en su tipo de conector (AT y ATX), los diferentes dispositivos y componentes de la board reciben su debido flujo de corriente para un correcto funcionamiento. TERMINALES ELECTRICAS

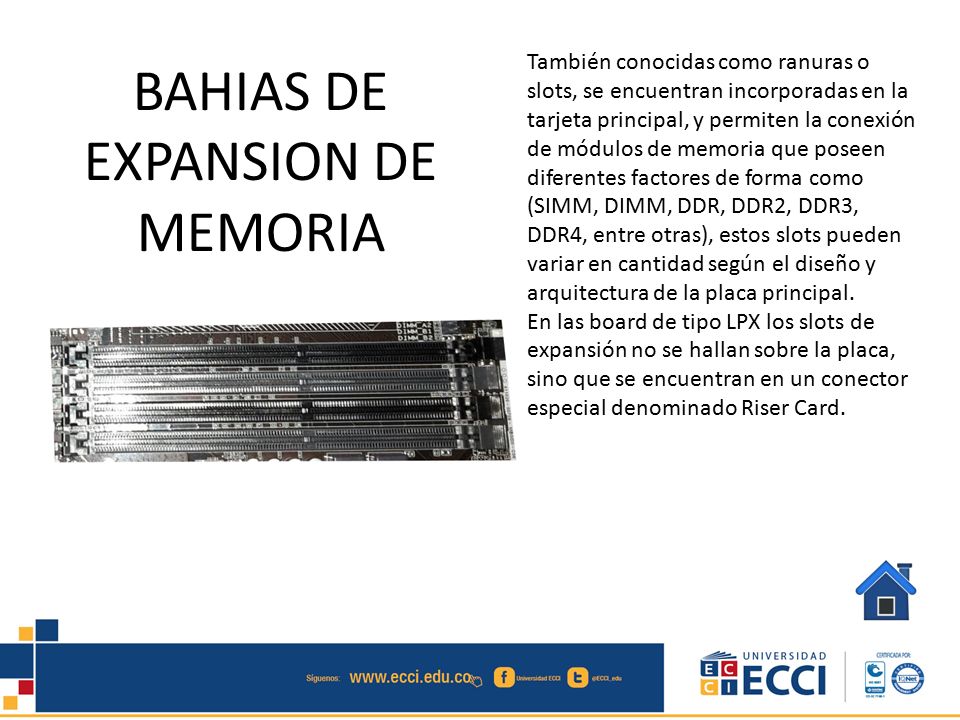

16 BAHIAS DE EXPANSION DE MEMORIA
También conocidas como ranuras o slots, se encuentran incorporadas en la tarjeta principal, y permiten la conexión de módulos de memoria que poseen diferentes factores de forma como (SIMM, DIMM, DDR, DDR2, DDR3, DDR4, entre otras), estos slots pueden variar en cantidad según el diseño y arquitectura de la placa principal. En las board de tipo LPX los slots de expansión no se hallan sobre la placa, sino que se encuentran en un conector especial denominado Riser Card. BAHIAS DE EXPANSION DE MEMORIA

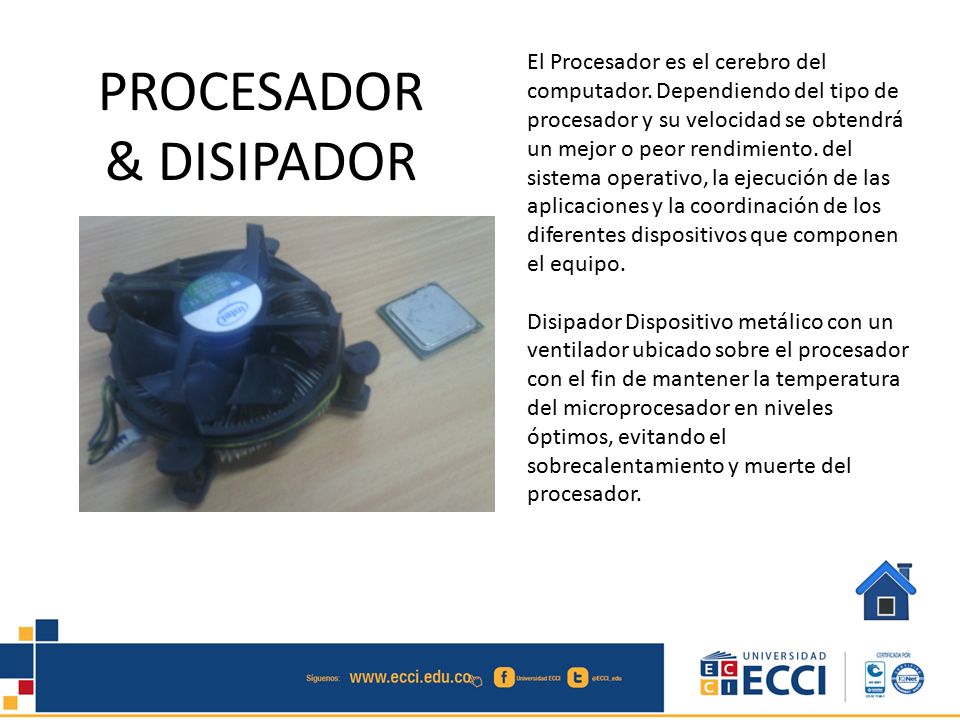

17 PROCESADOR & DISIPADOR
El Procesador es el cerebro del computador. Dependiendo del tipo de procesador y su velocidad se obtendrá un mejor o peor rendimiento. del sistema operativo, la ejecución de las aplicaciones y la coordinación de los diferentes dispositivos que componen el equipo. Disipador Dispositivo metálico con un ventilador ubicado sobre el procesador con el fin de mantener la temperatura del microprocesador en niveles óptimos, evitando el sobrecalentamiento y muerte del procesador. PROCESADOR & DISIPADOR
