1 Taller teórico-práctico de construcción en madera con alta prestación
Federación 28 de junio 2016 Curso Taller teórico-práctico de construcción en madera con alta prestación Martín Sánchez Acosta INTA Concordia Ciro Mastrandrea INTA Concordia Nicolás Zakowicz INTI Entre Ríos Guillermo Tisocco- Esc. Técnica Evangelina Polidori- Arquitecta privada.

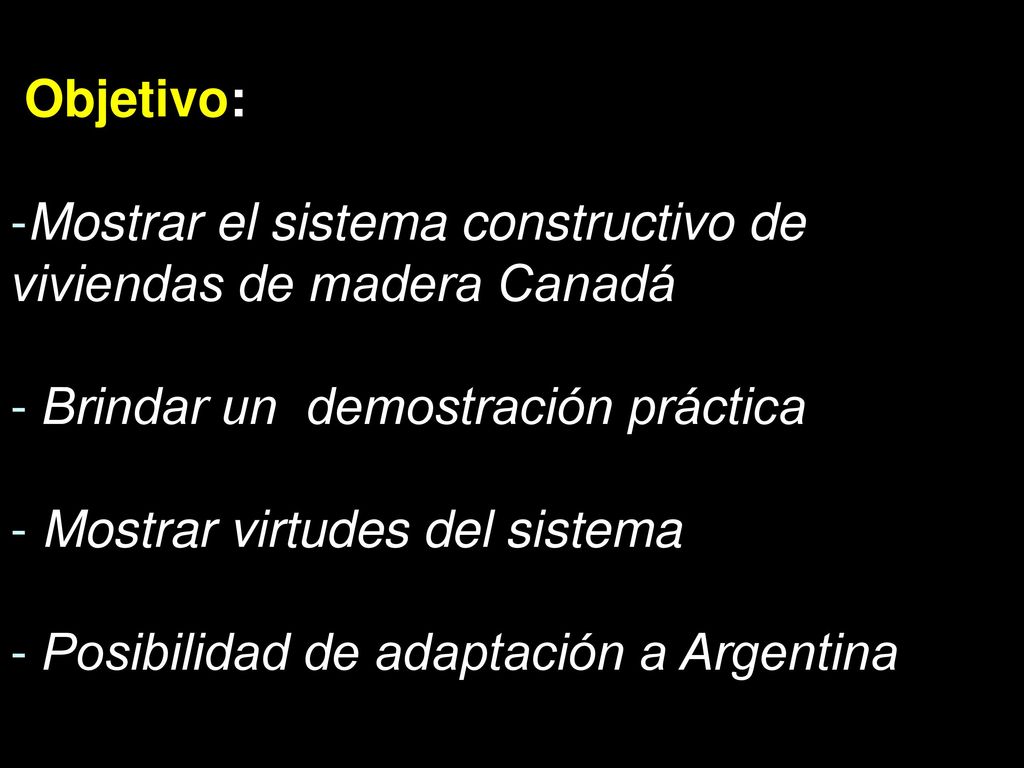

2 Objetivo: Mostrar el sistema constructivo de viviendas de madera Canadá Brindar un demostración práctica Mostrar virtudes del sistema Posibilidad de adaptación a Argentina

3 Temario del curso La madera – selección según aplicación
Herramientas – seguridad en el trabajo Prefabricación de piezas parte: muro –piso-techo-etc Actividades Diseño- Planificación Fundación- Estructuras- Pisos - Muros – Techos Aislaciones : Preparacion para instalaciones y terminaciones- aislaciones Instalaciones y Terminaciones luz-agua-gas-otras Techos Verdes El sistema Ejemplos - Ventajas del sistema y casas

4 Módulo 1 - Introducción conceptos generales La madera
Selección según destinos Herramientas Seguridad en el trabajo

5 Módulo 1 - Introducción : Antecedentes

6 Experiencias y estudios en Argentina
Xiloconstructores 1980 Arquitectos Ingenieros civiles Ingenieros forestales Técnicos foresto-industriales

7 Equipos profesionales

8 Resistencia paneles de muro UTN- GEMA

9

10 Resistencia entramados de pisos UTN- GEMA

11 Durabilidad- Iberoeka INIA- INTA-UTN - Empresas

12 Cubirnetes –preservantes – tejuelas de madera INTA 2003

13

14 Instituto EMOICQ Quebec -Canadá Acciones en otros países: Chile Uruguay Guatemala

15 2 “ x 4” open joist

16 OSB + LVL

17

18 Preservados 18

19 Grados de riesgo – preservantes a aplicar
3 1 2 4

20 Taladro del pino: Hylotrupes bajulus

21 Preservación en autoclave CCA  ACQ

22 Corrosión: Tanato de hierro
22

23 Secado natural correcto (Argentina)

24

25

26 Compuestos de: Láminas de madera Compensados-terciados

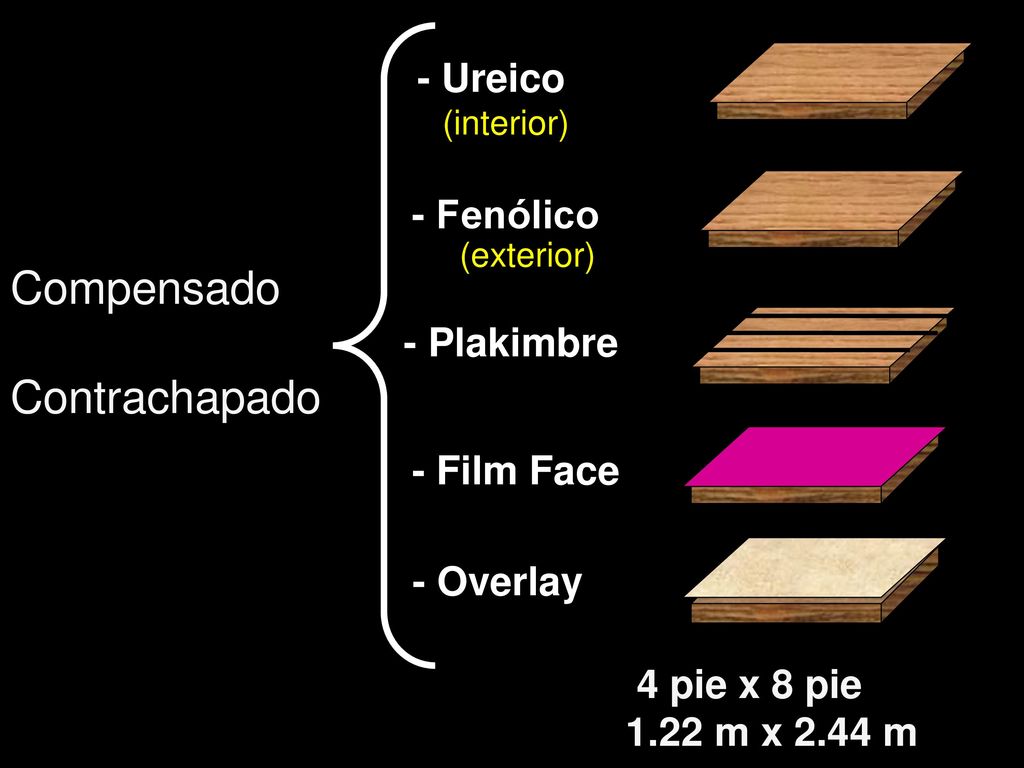

27 Compensado Contrachapado - Ureico - Fenólico - Plakimbre - Film Face
- Overlay 4 pie x 8 pie 1.22 m x 2.44 m (interior) (exterior)

28 Filmface

29 Compuestos de: Fibras : MDF – HDF Partículas: Aglomeradso

30 MDF Eucalipto MDF mezcla eucalipto-pino MDF pino

31 Paneles de partículas : aglomerado

32 HDF Alta densidad

33 de la madera Estructural
Adaptación de Clasificación visual de la madera Estructural CEDEFI

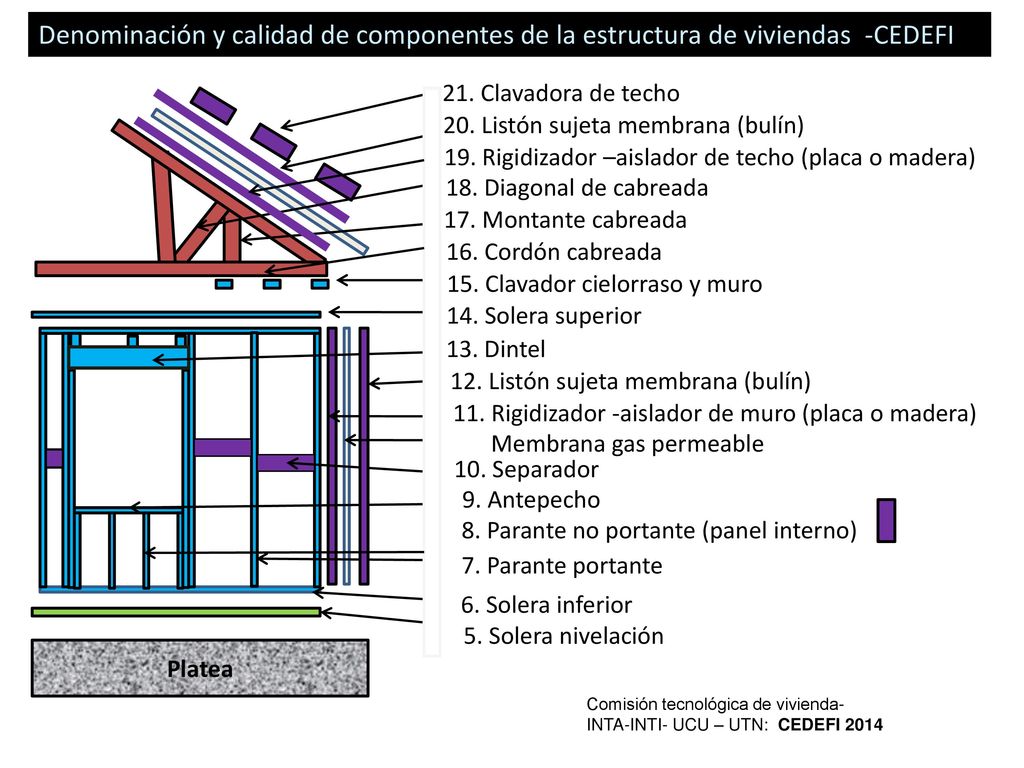

34 Denominación y calidad de componentes de la estructura de viviendas -CEDEFI
21. Clavadora de techo 20. Listón sujeta membrana (bulín) 19. Rigidizador –aislador de techo (placa o madera) 18. Diagonal de cabreada 17. Montante cabreada 16. Cordón cabreada 15. Clavador cielorraso y muro 14. Solera superior 13. Dintel 12. Listón sujeta membrana (bulín) 11. Rigidizador -aislador de muro (placa o madera) Membrana gas permeable 10. Separador 9. Antepecho 8. Parante no portante (panel interno) 7. Parante portante 6. Solera inferior 5. Solera nivelación Platea Comisión tecnológica de vivienda- INTA-INTI- UCU – UTN: CEDEFI 2014

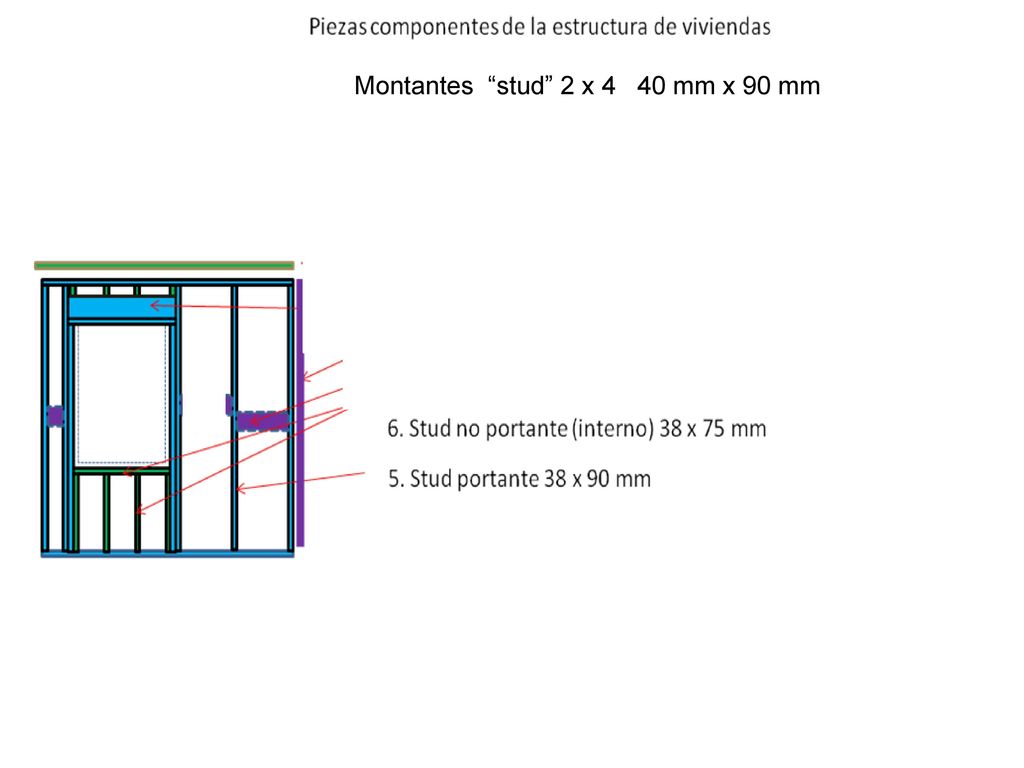

35 Montantes “stud” 2 x 4 40 mm x 90 mm

36 Largo máximo: 2 veces el ancho de la cara
PIEZA Hº % Base Húmeda Preservación Dimensiones mm (tolerancias en - mm) Nudo Vivo Nudo muerto Médula Pudrición o pasmado Rajadura Grieta Canto muerto Agujeros por insectos Gomorresina Kino Parante portante (Pieza:7) 20% Superficial 38 x 89 (-1) x (-2) Sin limite ½ del canto 1/3 de la cara 2 x m lineal Expuesta ¼ del largo total Inserta No admitido Largo máximo: 2 veces el ancho de la cara En extremos Idem rajadura 1/3 del espesor de la pieza 1/2 del ancho de la pieza < 5mm No agrupados 1/3 del ancho de la pieza Parante no portante o cortos (Pieza: 8) 20% Superficial 38 x 64 (-1) x (-2) Sin limite No admitido < 5mm No agrupados

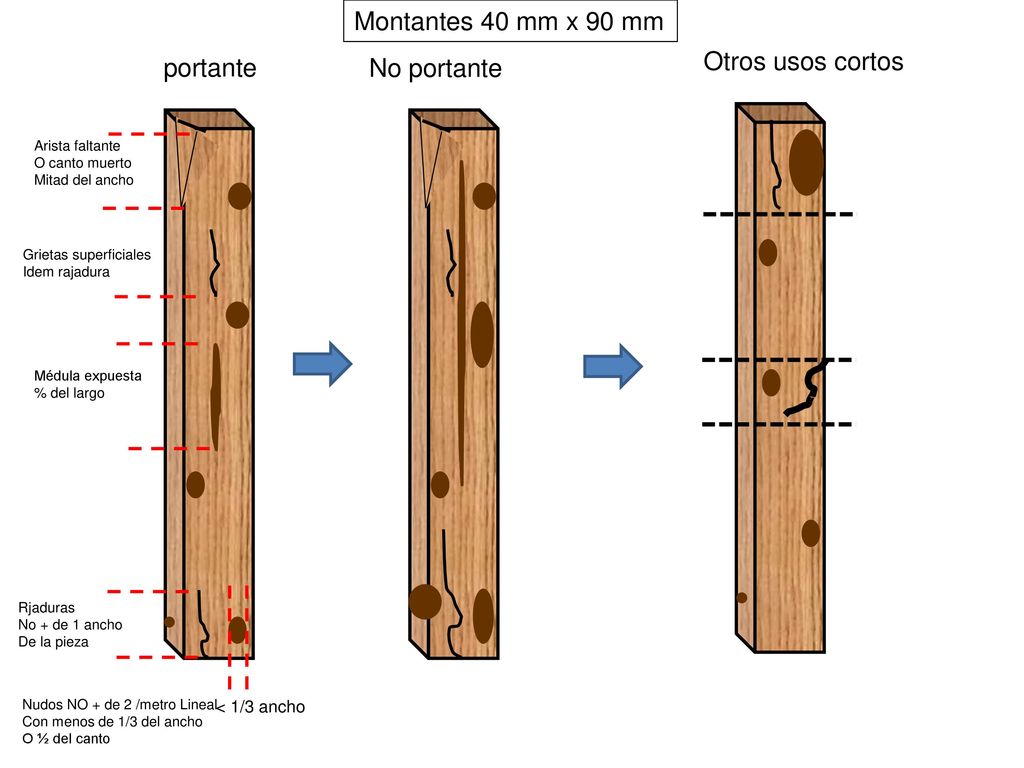

37 Montantes 40 mm x 90 mm Otros usos cortos portante No portante
Arista faltante O canto muerto Mitad del ancho Grietas superficiales Idem rajadura Médula expuesta % del largo Rjaduras No + de 1 ancho De la pieza Nudos NO + de 2 /metro Lineal Con menos de 1/3 del ancho O ½ del canto < 1/3 ancho

38

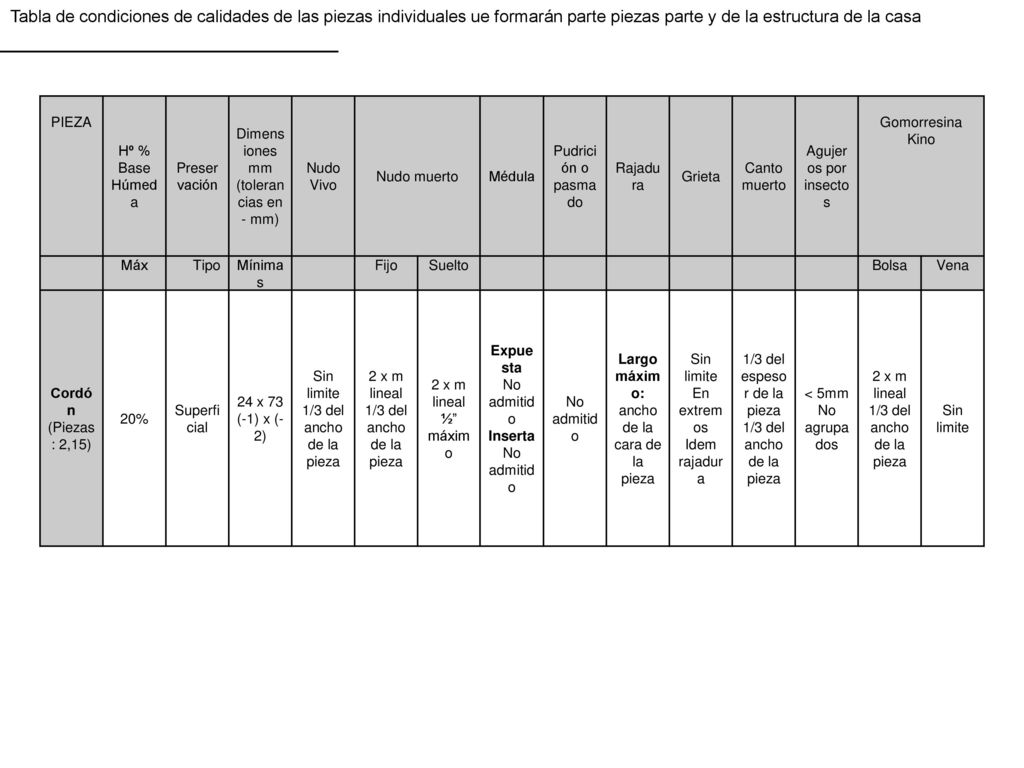

39 Tabla de condiciones de calidades de las piezas individuales ue formarán parte piezas parte y de la estructura de la casa PIEZA Hº % Base Húmeda Preservación Dimensiones mm (tolerancias en - mm) Nudo Vivo Nudo muerto Médula Pudrición o pasmado Rajadura Grieta Canto muerto Agujeros por insectos Gomorresina Kino Máx Tipo Mínimas Fijo Suelto Bolsa Vena Cordón (Piezas: 2,15) 20% Superficial 24 x 73 (-1) x (-2) Sin limite 1/3 del ancho de la pieza 2 x m lineal ½” máximo Expuesta No admitido Inserta No admitido Largo máximo: ancho de la cara de la pieza En extremos Idem rajadura 1/3 del espesor de la pieza < 5mm No agrupados

40 Tablas 1 x 3 portante No portante

41 Diferencias de casas con CAT de alta prestación
con las casas de madera “económicas” del mercado

42 Muro exterior – capas necesarias CAT
Siding F. inglés Ladrillo,etc Lana de vidrio Barrera vapor Listón Listón 1” Membrana GP Yeso - MDF Madera, etc Tablas – OSB-F Paneles Fenol. Tuberías Panel 2 x 4 Solera nivelación Aislante H° Fundación 42

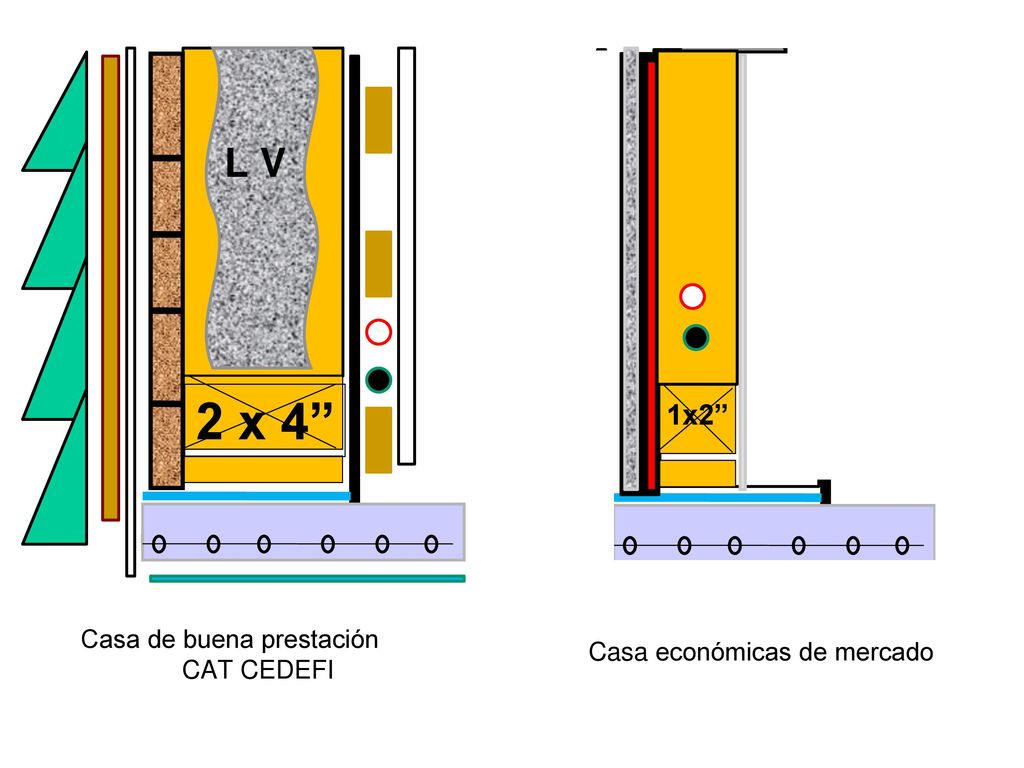

43 2 x 4” 2 x 4” L V L V 1x2” 1 x 2 “ Casa de buena prestación CAT CEDEFI
Casa económicas de mercado 43

44 Comparación de secciones de muros
2” x 4” con CAT 1” x 2 ” económica

45 Herramientas necesarias

46

47
