Presentación del tema: "Construcción con estructura de acero galvanizado liviano"— Transcripción de la presentación:

1 Construcción con estructura de acero galvanizado liviano
Steel Framing Construcción con estructura de acero galvanizado liviano

2 Antecedentes históricos

3 Muchos elementos estructurales, absorben una pequeña porción de la carga total. Las secciones resultan mas pequeñas.

4 Perfilería Perfiles: se obtienen del conformado en frio de un fleje de chapa, de acero galvanizado por inmersion en caliente. Galvanizado: proceso mediante el cual se otorga protección frente a la corrosión.

5 Paneles Conjunto de montante separado a una distancia constante, llamada modulación. Las modulaciones mas usuales son de 400 mm. o 600 mm. Asociados al tipo de placa. Todos los paneles siempre terminan con el alma hacia fuera.

6

7 Vano en panel no portante Vano en panel portante

8

9 Conceptos: Strapping y blocking
Necesidad de disminuir la luz de pandeo Strapping = fleje longitudinal Blocking = rigidizador

10

11

12

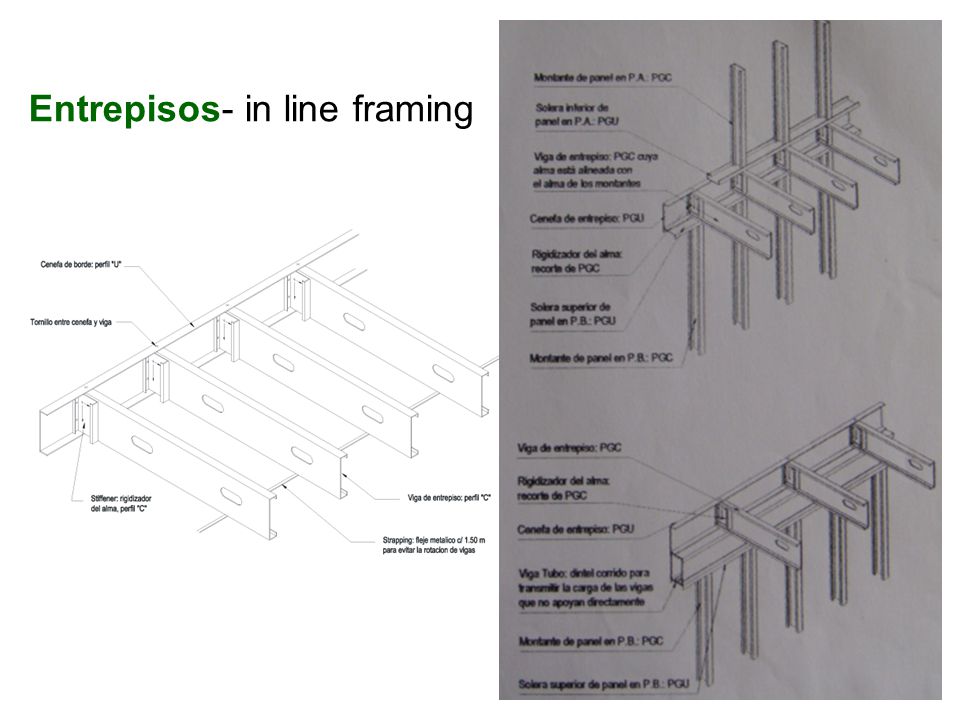

13 Entrepisos- in line framing

14

15

16

17

18 Concepto de rigidización

19

20 Concepto : Aislaciones
Evitar infiltraciones de viento, lluvia y nieve Evitar la penetración y formación de humedad Procurar la circulación de aire necesaria dentro de la vivienda Reducir las perdidas de calor de la vivienda hacia el exterior en invierno Reducir la entrada de calor del exterior hacia el interior de la vivienda Barrera de vapor Barrera de agua y viento Aislación térmica Áticos ventilados Selladores AHORRO ENERGÉTICO

21 Barrera de vapor Barrera de agua y viento

22 Aislación térmica Ubicación

23 Áticos ventilados

24 Terminaciones exteriores - EIPS
Sistema de Aislación y Terminación exterior, capas: Substratos EPS. COAT = capa base MESH = malla de refuerzo FINISH COAT = capa de terminación

25 Terminaciones exteriores - Sinding vinílico

26 Terminaciones exteriores - Mampostería

27

28

29 FIN ……..
