1 Gerardo Staforelli Vivanco Subgerente Ventas Técnicas MELON S.A
Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón Templo Bahá’í Chile Gerardo Staforelli Vivanco Subgerente Ventas Técnicas MELON S.A 1

2 Underwater World Aquarium in Australia
Durabilidad “Durabilidad, capacidad de una estructura de hormigón de soportar, durante la vida últil para la que fue proyectada, las condiciones físicas y químicas a las que esta expuesta y que podrían llegar a provocar su degradación como consecuencia de efectos diferentes a las cargas y solicitaciones consideradas en el análisis estructural” PROPUESTA DE LA SUB COMISION AL COMITÉ DE NCH 170 Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

3 Origen Patologías Helene, Pe. Pereira F: Rehabilitación y Mantenimiento de Estructuras de Hormigón , 2007, Sao Paulo, Brasil.

4 Acciones agresivas sobre el Hormigón

5 Underwater World Aquarium in Australia
Durabilidad La Durabilidad del Hormigón depende de : Calidad del proyecto y ejecución. Características de sus MMPP. Propiedades del hormigón endurecido. Agentes Externos e Internos que atacan al hormigón. Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

6 Agentes que afectan la Durabilidad
Mecánicos : - Abrasión y Erosión - Erosión por cavitación hidráulica Físicos : - Retracción por secado. - Gradiente térmico en hormigón masivo - Expansión térmica restringida - Diferente expansión térmica entre árido y pasta de cemento - Alta temperatura ( Incendio > 380 °C ) - Ciclo Hielo- Deshielo Químicos - Ataque interno de iones Cloruro y Sulfato - Ataque externo de iones Cloruro y Sulfato - Corrosión de Armaduras - Retracción Alkalis- Árido - Carbonatación por CO2 de la atmosfera - Ataque externo por ácidos o liquidos de ph<6.5 Calidad del proyecto y ejecución. Características de sus MMPP. Propiedades del hormigón endurecido Agentes Externos e Internos que atacan al hormigón. Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

7 Underwater World Aquarium in Australia
Ataque de Sulfatos El ataque puede ser externo : los iones Sulfatos se introducen en el hormigón desde el medio ambiente. Los sulfatos están presentes en suelos y aguas subterráneas: –En la Minería del Cobre –En zonas volcánicas Los Sulfatos están presente en el Agua de Mar. El ataque puede ser del tipo interno, por la liberación tardía de sulfatos. –Áridos extraídos en zonas de Minería del cobre –Áridos contaminados con Yeso ( sulfato de Calcio) –Cemento con alto % de SO3 Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

8 Underwater World Aquarium in Australia
Ataque de Cloruros Los cloruros se hallan en: –Ambiente en las zonas cercanas al mar. –En el agua de mar. –En ciertos suelos y aguas contaminadas. –En arenas de origen eólico cerca de la costa. Los cloruros no tienen acción perjudicial directa sobre el hormigón, sino a través de su participación en el mecanismo de la corrosión de armaduras y metales embebidos en el hormigón. Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

9 Reacción Alcali-Arido
Existen áridos que pueden reaccionar en el medio altamente alcalino de la pasta de cemento. Se conocen dos mecanismos de reacción : –Reacción Álcali-Sílice (RAS) 5 a 15 años Producción de compuestos expansivos Provocan tensiones internas Pueden provocar fisuras –Reacción Álcali-Carbonato (RAC) meses La reacción se produce con áridos de Caliza y Dolomita La Reacción Álcali-Árido requiere simultaneamente : 1.Presencia de humedad 2.Agregados con alta cantidad de minerales reactivos. 3.Suficiente cantidad de Alcalis disponibles en la solución de poros. Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

10 NCh 170 Of 85 Esto es lo que la Norma vigente señala sobre Durabilidad
ESTO ESTA CAMBIANDO

11 NCh 170 Of 2016 – En Estudio NCh 170 Of : Durabilidad depende de medidas adecuadas de control de calidad en : fabricación, ensayo, inspección, colocación, compactación, curado y mano de Obra. Una forma de asegurar durabilidad es lograr un hormigón con baja permeabilidad Requisitos de Durabilidad Por agentes internos ( cont max Sulfatos, Cloruros, Reacción álcali agregado) Por agentes externos ( ciclo hielo deshielo, ataques externos de Sulfatos )

12 NCh 170 Of 2016 – En Estudio Tabla 9 – Requisitos del hormigón según grado de exposición a los cloruros

13 Ensayos rápidos de “Durabilidad"
Underwater World Aquarium in Australia Underwater World Aquarium in Australia KIM used to waterproof secant pilings - no membranes used KIM tested to withstand hydrostatic pressure up to 140 m/ 460 ft.

14 Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón 14

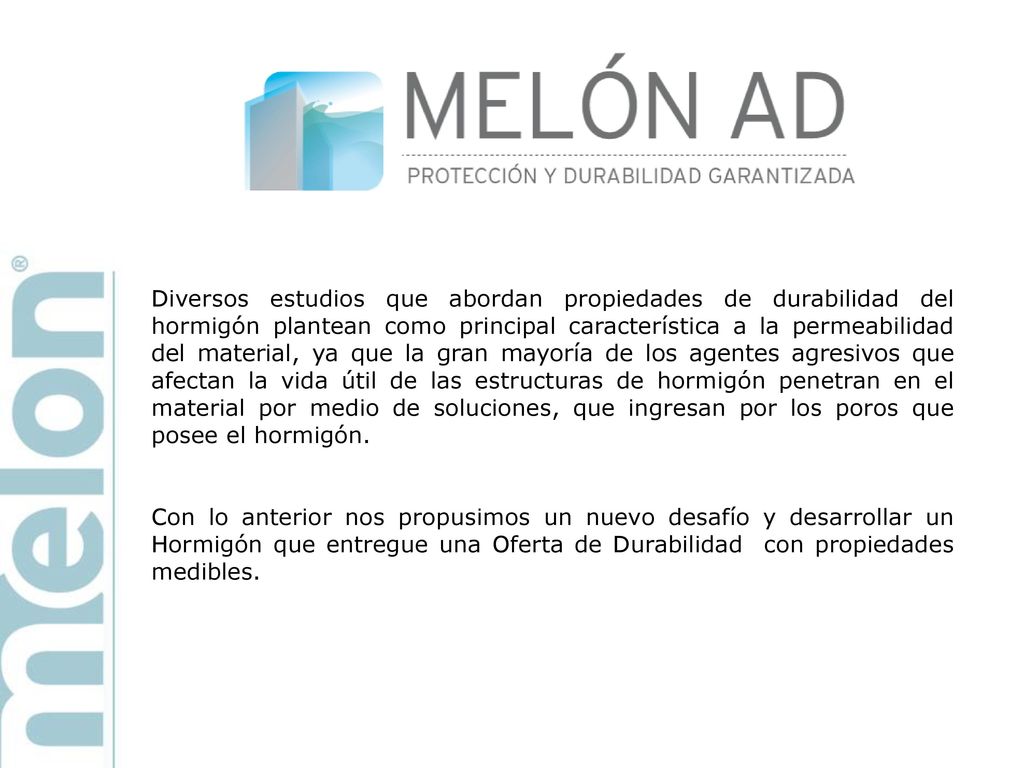

15 Diversos estudios que abordan propiedades de durabilidad del hormigón plantean como principal característica a la permeabilidad del material, ya que la gran mayoría de los agentes agresivos que afectan la vida útil de las estructuras de hormigón penetran en el material por medio de soluciones, que ingresan por los poros que posee el hormigón. Con lo anterior nos propusimos un nuevo desafío y desarrollar un Hormigón que entregue una Oferta de Durabilidad con propiedades medibles.

16 Estudio de Durabilidad
Evaluación de permeabilidad del Hormigón Evaluación propiedades inherentes a la durabilidad

17 Melón AD Es hormigón de Alta Durabilidad que gracias a su diseño logra una baja permeabilidad del elemento estructural, aumentado la durabilidad y protegiendo de los agentes que atacan el hormigón. Este hormigón está diseñado para aquellas estructuras en donde la durabilidad es un factor importante a considerar y en donde se requiere proteger el hormigón en un ambiente agresivo. Entre sus ventajas comparativas más relevantes destaca la alta durabilidad de la estructura, no requiere de otros sistema de impermeabilización en el hormigón, más resistencia a la exposición de ciclos de hielo y deshielo, autosellado de fisuras, mayor resistencia a ataque de cloruros y sulfatos, mayor resistencia a la presión hidrostática y mayor protección al acero de refuerzo.

18 Comparativo HN+ Membrana v/s Melón AD

19 Comparativo HN+ Membrana v/s Melón AD

20 Comparativo HN+ Membrana v/s Melón AD

21

22 Portada para PowerPoint Corporativo – cada área tendrá su respectiva portada – están disponibles en los diseños del patrón 22
