1 Cubiertas

2 Cubiertas planas: Cubiertas planas: cubiertas sensiblemente horizontales, comúnmente compuestas por uno o varios faldones de pendiente inferior al 5% Permiten el tránsito de las personas por su superficie, así como la colocación de maquinaria. Se ubican en localidades donde llueve muy poco. Tres capas: el soporte, las capas intermedias y la superficie exterior de acabado.

3 Cubiertas inclinadas:
Cubierta Inclinada: es aquella formada por faldones dispuestos con una inclinación mayor del 10%. Posee una capa de protección y se compone de piezas impermeables sobre una base y solapadas entre sí. Cubiertas a dos aguas: los cerramientos del edificio hacia los que no vierte el agua, acaban en una forma triangular que se denomina hastial o piñón.

4 Estructuras metálicas:
Cubiertas metálicas: revestimientos de chapas perfiladas o láminas metálicas. Es apropiada para cubiertas ligeras con poca pendiente y forma complicada. Ofrecen escasa protección frente a los cambios de temperatura.

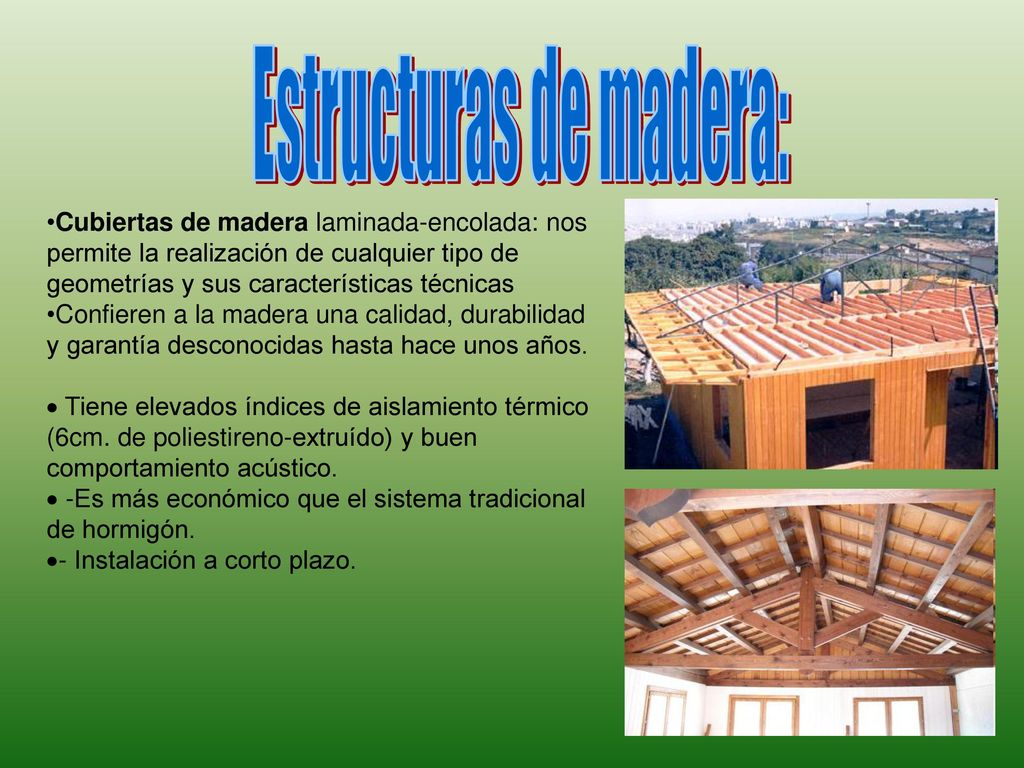

5 Estructuras de madera:
Cubiertas de madera laminada-encolada: nos permite la realización de cualquier tipo de geometrías y sus características técnicas Confieren a la madera una calidad, durabilidad y garantía desconocidas hasta hace unos años. Tiene elevados índices de aislamiento térmico (6cm. de poliestireno-extruído) y buen comportamiento acústico. -Es más económico que el sistema tradicional de hormigón. - Instalación a corto plazo.

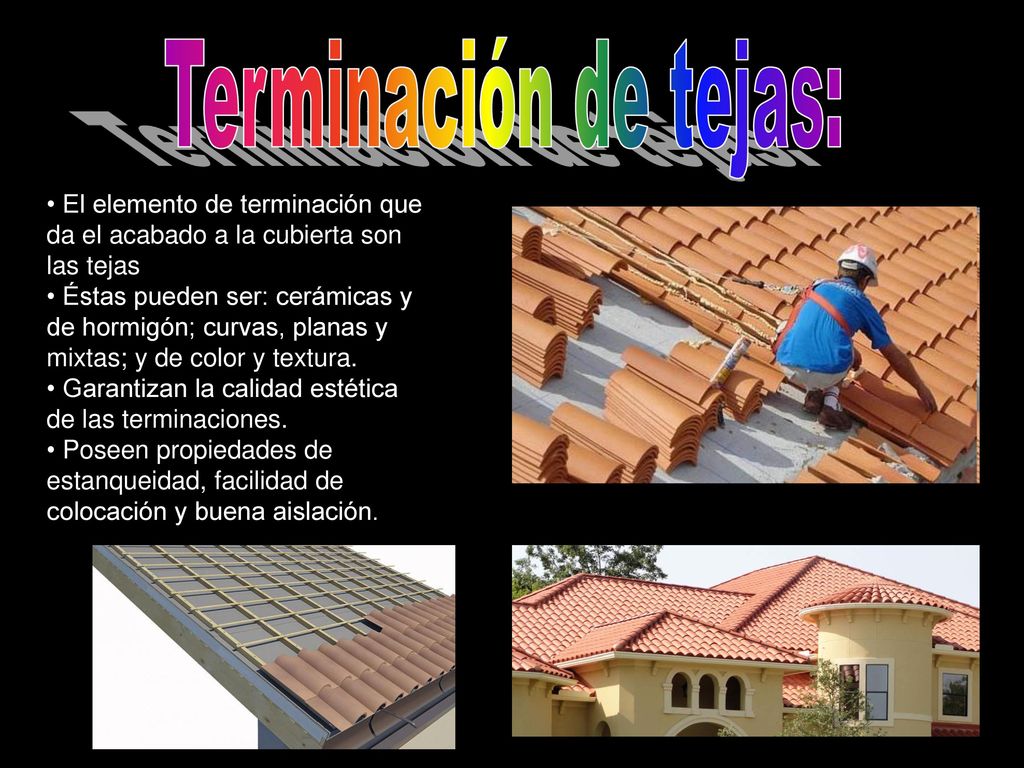

6 Terminación de tejas: El elemento de terminación que da el acabado a la cubierta son las tejas Éstas pueden ser: cerámicas y de hormigón; curvas, planas y mixtas; y de color y textura. Garantizan la calidad estética de las terminaciones. Poseen propiedades de estanqueidad, facilidad de colocación y buena aislación.

7 Terminación de chapa: Ventajas: durabilidad, estanqueidad, rapidez de colocación, versatilidad, adaptabilidad, poco peso y calidad estética son las. Su alta resistencia a los impactos es otra de sus cualidades. Podrán utilizarse planchas de poliestileno expandido o fieltro de lana de vidrio, que además de ser aislantes térmicos poseen la propiedad de aislante acústico y propiedades ignífugas. Si las chapas están correctamente colocadas, su hermeticidad impedirá el paso del agua.

8 AISLACION ACÚSTICA: AISLACION TÉRMICA
Una buena elección en los materiales para la cubierta, ayudará a atenuar los ruidos externos. De cualquier manera, el medio primero que aisla acústicamente la cubierta, es su propio espesor. Para pequeñas luces, puede realizarse mediante losas de hormigón del espesor adecuado y con la colocación de falsos techos; en caso de claraboyas, se coloca doble vidrio. AISLACION TÉRMICA Para garantizar que el interior del edificio por debajo de la cubierta tenga una temperatura confortable, se utilizan elementos aislantes. Las temperaturas consideradas de nivel aceptable están en el rango entre los 15º y 22ºC. Esta aislación térmica impide también las pérdidas de calor por radiación colabora manteniendo la temperatura interior, disminuyendo así los gastos en calefacción y refrigeración.

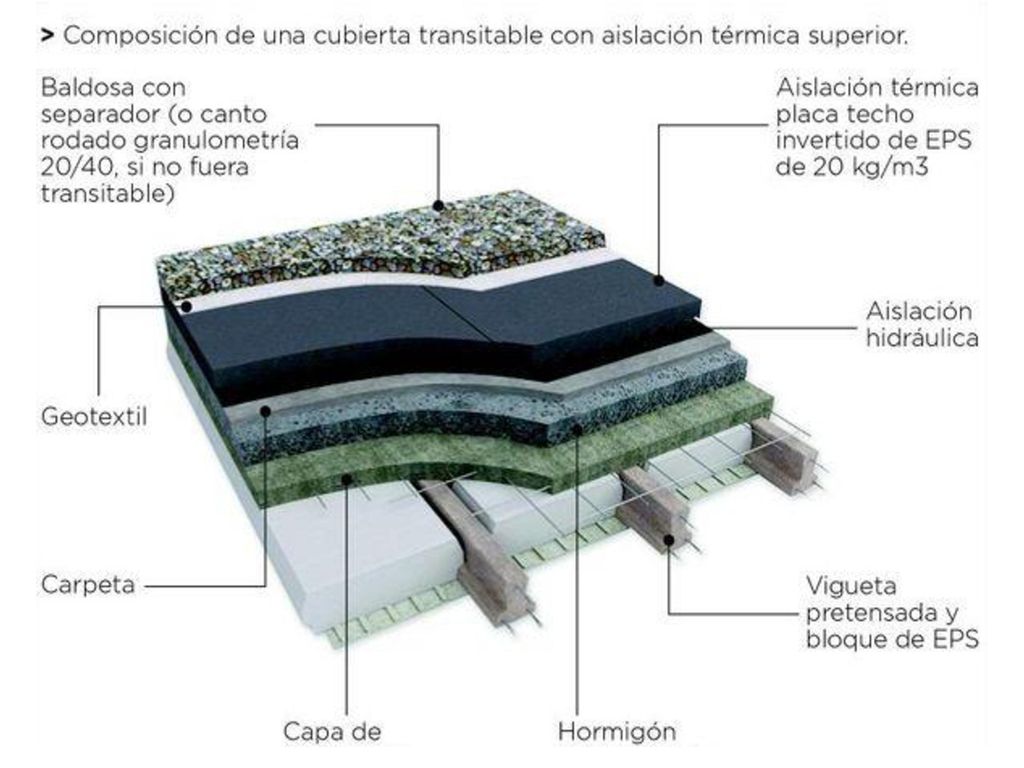

9

10 Alumnas: - Carolina Paley Natali Kornblau - Micaela Kujawski
