El Cemento De todos los conglomerantes hidráulicos el Cemento Portland y sus derivados son los más empleados en la construcción debido a estar formados.

Presentación del tema: "El Cemento De todos los conglomerantes hidráulicos el Cemento Portland y sus derivados son los más empleados en la construcción debido a estar formados."— Transcripción de la presentación:

1 El Cemento De todos los conglomerantes hidráulicos el Cemento Portland y sus derivados son los más empleados en la construcción debido a estar formados básicamente, por mezclas de Caliza, Arcilla y Yeso que son minerales muy abundantes en la naturaleza.

2 Cementos Normalizados en Perú
a. Cementos Portland Convencionales. NTP Tipos de Cemento Tipo I .- Cemento uso general. Tipo II.- De moderada resistência a sulfatos. Tipo III.- De alta resistencia inicial. Tipo IV.- De bajo calor de hidratación. Tipo V.- De alta resistencia a los sulfatos.

3 Cementos Normalizados en Perú
b. Cementos Portland Adicionados. NTP Tipos de Cemento Tipo IP.- Cemento Portland Puzolánico. Tipo I(PM).- Cemento Portland Puzolánico Modificado. Tipo ICo.- Cemento Portland Compuesto. Tipo MS.- Cemento de Moderada Resistencia a los Sulfatos (Propiedad Especial Opcional.)

4 Tipos de cemento Tipo I De uso General APLICACIONES
Es un cemento de uso general en la construcción, que se emplea en obras que no requieren propiedades especiales. El cemento portland Tipo I se fabrica mediante la molienda conjunta de Clinker Tipo I y yeso, que brindan mayor resistencia inicial y menores tiempos de fraguado. APLICACIONES Obras de concreto y concreto armado en general Estructuras que requieran un rápido desencofrado Concreto en clima frío Productos prefabricados Pavimentos y cimentaciones

5 Tipo ll – Cemento modificado
Es un cemento de resistencia moderada a los sulfatos (componente MS), al moderado calor de hidratación (componente MH) y resistente a los agregados álcali-reactivos (componente R). APLICACION Concreto con exposición moderada a los sulfatos Estructuras en contacto con ambientes y suelos húmedos-salitrosos Estructuras en ambiente marino Obras portuarias Concreto en clima cálido Estructuras de concreto masivo Pavimentos y losas.

6 TIPO I Propiedades .Mayores resistencias iníciales .Menores tiempos de fraguado Aplicaciones Obras de concreto y concreto armado en general Estructuras que requieran un rápido desencofrado Concreto en clima frío Productos prefabricados Pavimentos y cimentaciones Tipo II Cemento modificado para usos generales. Resiste moderadamente la acción de los sulfatos. se emplea también cuando se requiere un calor moderado de hidratación. El cemento Tipo II adquiere resistencia más lentamente que el Tipo I, pero al final alcanza la misma resistencia. Se utiliza en alcantarillados, tubos, zonas industriales. Realiza del 75 al 100% de su resistencia.

7 Tipo lll – Alta resistencia inicial
Este tipo de cemento desarrolla altas resistencias a edades tempranas, a 3 y 7 días. Esta propiedad se obtiene al molerse el cemento más finamente durante el proceso de molienda. Aplicaciones Autopistas u otros.

8 Tipo lV – Bajo calor de hidratación
Tiene un bajo calor de hidratacion, debido al contenido más bajo de C3S (silicato tricalcico) y C3A (aluminato tricalcico), hay un desarrollo de resistencia mas lento que el cemento Portland ordinario, aunque la resistencia final no es afectada. APLICACIONES Estructuras de concreto masivo Represas de gravedad Túneles

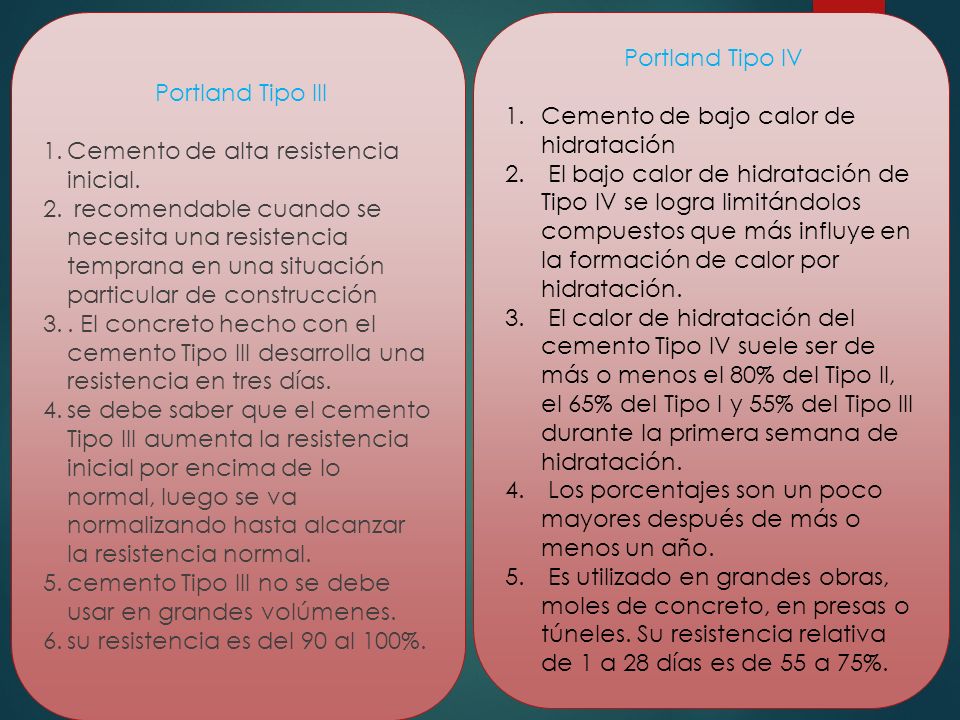

9 Portland Tipo III Cemento de alta resistencia inicial. recomendable cuando se necesita una resistencia temprana en una situación particular de construcción . El concreto hecho con el cemento Tipo III desarrolla una resistencia en tres días. se debe saber que el cemento Tipo III aumenta la resistencia inicial por encima de lo normal, luego se va normalizando hasta alcanzar la resistencia normal. cemento Tipo III no se debe usar en grandes volúmenes. su resistencia es del 90 al 100%. Portland Tipo IV Cemento de bajo calor de hidratación El bajo calor de hidratación de Tipo IV se logra limitándolos compuestos que más influye en la formación de calor por hidratación. El calor de hidratación del cemento Tipo IV suele ser de más o menos el 80% del Tipo II, el 65% del Tipo I y 55% del Tipo III durante la primera semana de hidratación. Los porcentajes son un poco mayores después de más o menos un año. Es utilizado en grandes obras, moles de concreto, en presas o túneles. Su resistencia relativa de 1 a 28 días es de 55 a 75%.

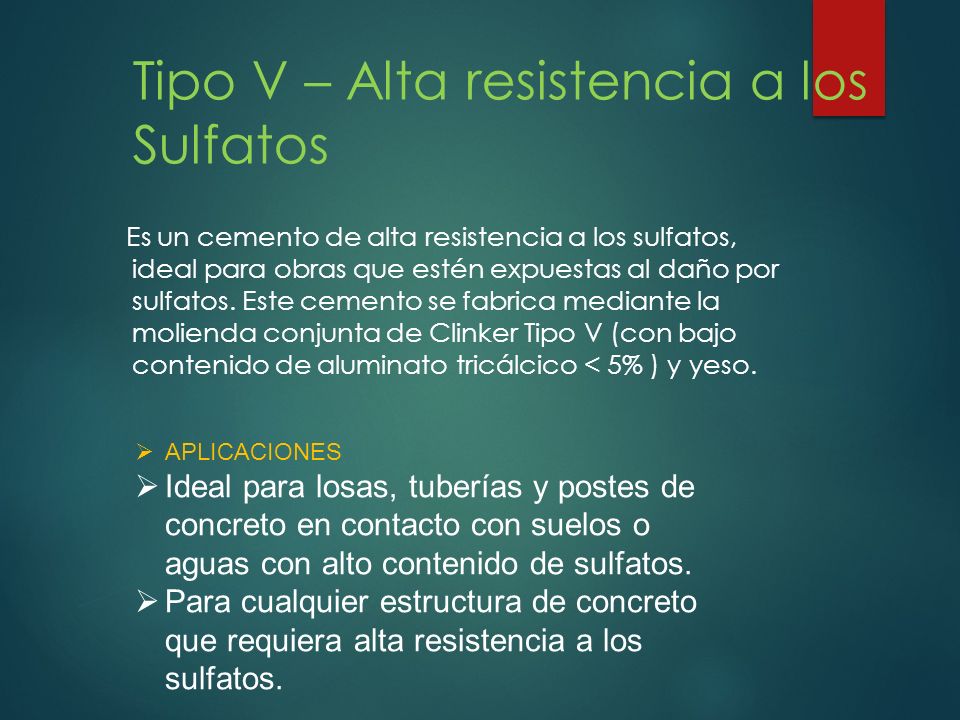

10 Tipo V – Alta resistencia a los Sulfatos
Es un cemento de alta resistencia a los sulfatos, ideal para obras que estén expuestas al daño por sulfatos. Este cemento se fabrica mediante la molienda conjunta de Clinker Tipo V (con bajo contenido de aluminato tricálcico < 5% ) y yeso. APLICACIONES Ideal para losas, tuberías y postes de concreto en contacto con suelos o aguas con alto contenido de sulfatos. Para cualquier estructura de concreto que requiera alta resistencia a los sulfatos.

11 Cemento con alta resistencia a la acción de los sulfatos.
Portland Tipo V Cemento con alta resistencia a la acción de los sulfatos. . Las aplicaciones típicas comprenden las estructuras hidráulicas expuestas a aguas con alto contenido de álcalis y estructuras expuestas al agua de mar. . Realiza su resistencia relativa del 65 al 85 %.

12

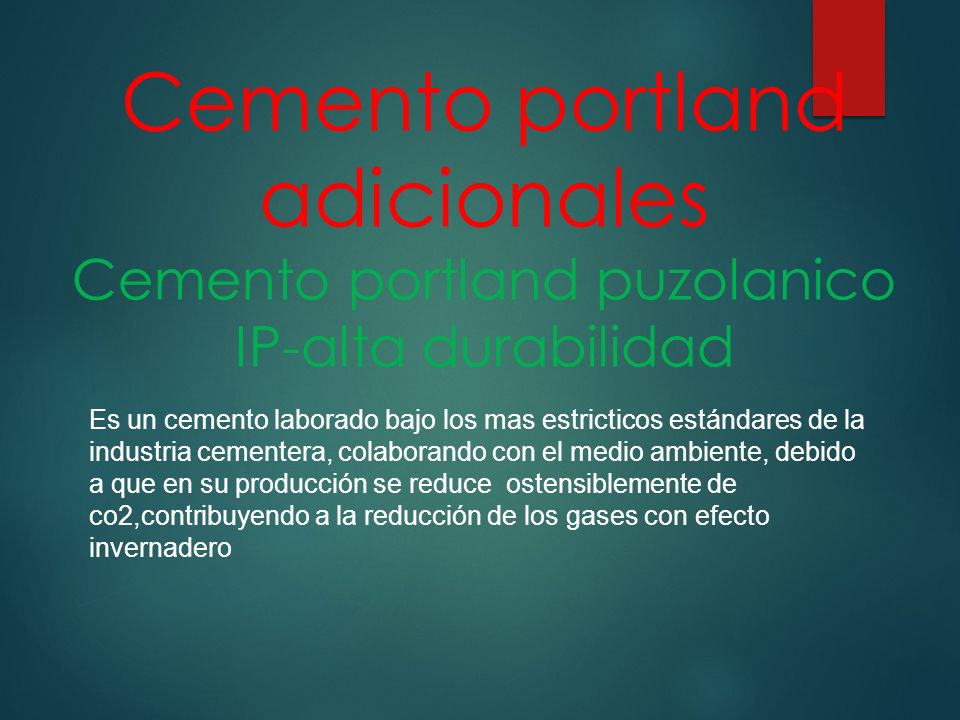

13 Cemento portland adicionales Cemento portland puzolanico IP-alta durabilidad
Es un cemento laborado bajo los mas estricticos estándares de la industria cementera, colaborando con el medio ambiente, debido a que en su producción se reduce ostensiblemente de co2,contribuyendo a la reducción de los gases con efecto invernadero

14 5. Menor calor de hidratación
Características Mayor resistencia a la compresión. (debido a su contenido de puzolana natural de origen volcánico) 2. Resistencia a los ataques de los sulfatos (tiene mayor resistencia a los sulfatos que el cemento tipo V) 3. Mayor impermeabilidad (produce mayor cantidad de silicatos cálcicos, así el concreto se hace menos permeable y protege a la estructura metálica de la corrosión) 4. Inhibe la reacción álcali-agregado 5. Menor calor de hidratación (evitando contracciones y figuraciones que afectan la calidad del concreto, principalmente en obras de gran volumen)

15 Normas Técnicas Peruanas para el cemento Portland
Esta Norma Técnica Peruana establece los requisitos que deberán cumplir los cementos Portland adicionados, sus aplicaciones generales y especiales, utilizando escoria, puzolana, Caliza o alguna combinación de estas, con cemento Portland o clinker de cemento Portland o escoria con cal.

16 Las siguientes normas contienen disposiciones que al ser citadas constituyen requisitos de esta Norma Técnica Peruana. NTP :2011  CEMENTOS. Definiciones y nomenclatura. NTP :2003  CEMENTOS. Determinación de la finura expresada por la superficie específica (Blaine). NTP :200  CEMENTOS. Ensayo en autoclave para determinar la estabilidad del volumen.

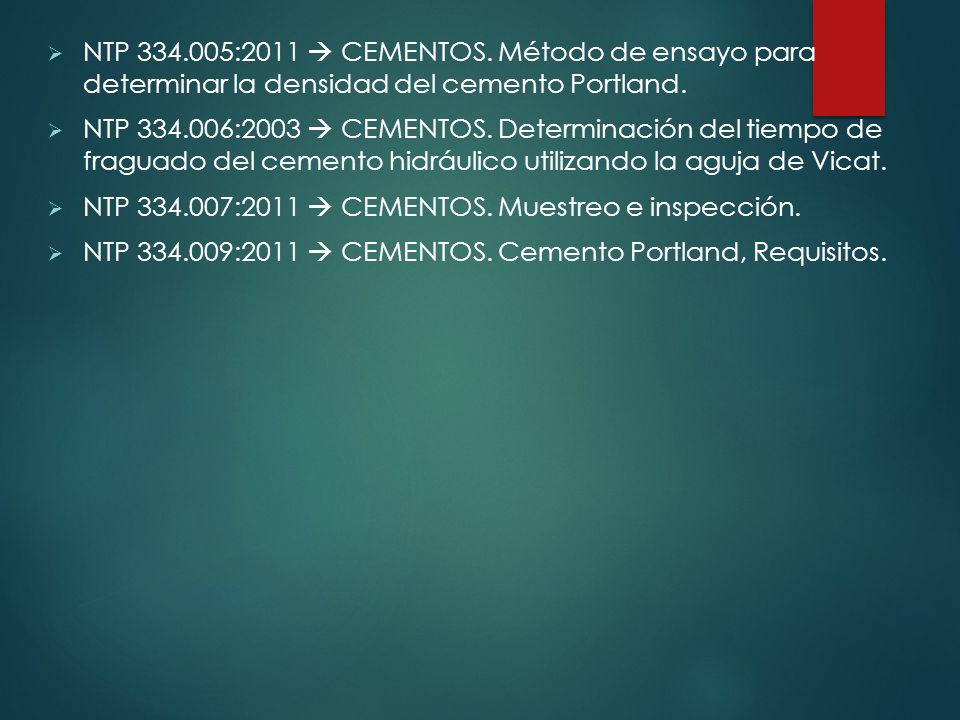

17 NTP 334.005:2011  CEMENTOS. Método de ensayo para determinar la densidad del cemento Portland.
NTP :2003  CEMENTOS. Determinación del tiempo de fraguado del cemento hidráulico utilizando la aguja de Vicat. NTP :2011  CEMENTOS. Muestreo e inspección. NTP :2011  CEMENTOS. Cemento Portland, Requisitos.

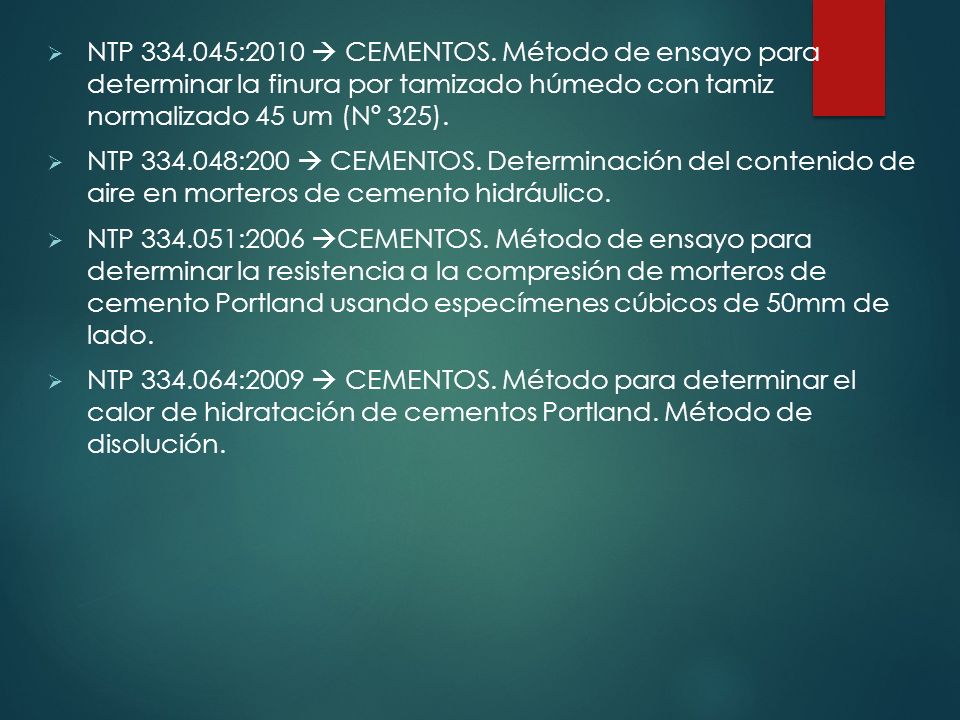

18 NTP :2010  CEMENTOS. Método de ensayo para determinar la finura por tamizado húmedo con tamiz normalizado 45 um (Nº 325). NTP :200  CEMENTOS. Determinación del contenido de aire en morteros de cemento hidráulico. NTP :2006 CEMENTOS. Método de ensayo para determinar la resistencia a la compresión de morteros de cemento Portland usando especímenes cúbicos de 50mm de lado. NTP :2009  CEMENTOS. Método para determinar el calor de hidratación de cementos Portland. Método de disolución.

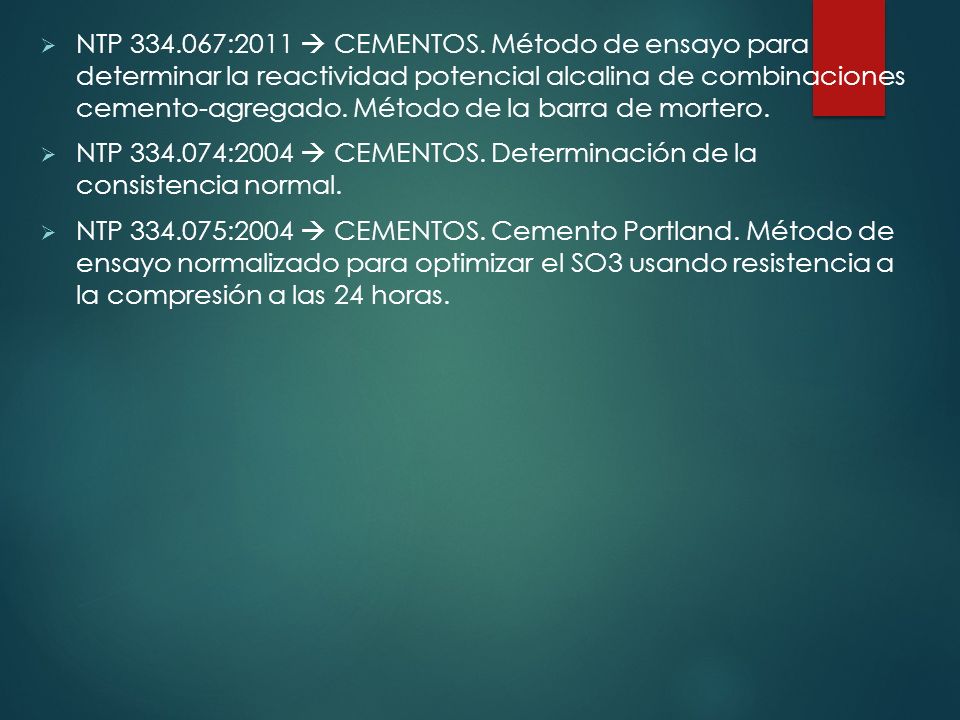

19 NTP :2011  CEMENTOS. Método de ensayo para determinar la reactividad potencial alcalina de combinaciones cemento-agregado. Método de la barra de mortero. NTP :2004  CEMENTOS. Determinación de la consistencia normal. NTP :2004  CEMENTOS. Cemento Portland. Método de ensayo normalizado para optimizar el SO3 usando resistencia a la compresión a las 24 horas.

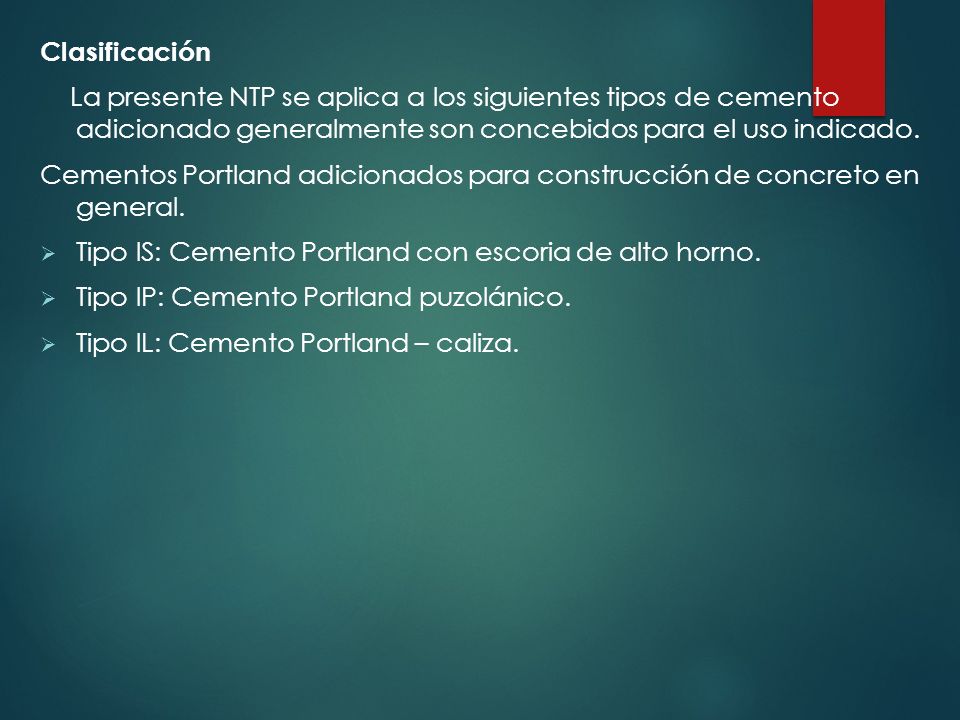

20 Clasificación La presente NTP se aplica a los siguientes tipos de cemento adicionado generalmente son concebidos para el uso indicado. Cementos Portland adicionados para construcción de concreto en general. Tipo lS: Cemento Portland con escoria de alto horno. Tipo lP: Cemento Portland puzolánico. Tipo lL: Cemento Portland – caliza.

21 Tipo l(PM): Cemento Portland puzolánico modificado.
Tipo lT: Cemento adicionado ternario.

22 Propiedades Especiales.
Cuando se solicite, se debe especificar moderada resistencia a los sulfatos o moderado calor de hidratación, o ambos, agregando el sufijo (MS) o (MH), respectivamente. Cuando se solicite por el comprador de alta resistencia a los sulfatos se debe especificar agregando el sufijo (HS). Cuando se solicite por el comprador se debe especificar bajo calor de hidratación, agregando el sufijo (LH).

23 Información para la orden de compra
Las órdenes de compra del cemento sujeto a esta NTP deben incluir lo siguiente: Número de esta NTP. Tipo o tipos de cementos requeridos. Porcentaje admisible de escoria o puzolana, o caliza, máximo o mínimo, o ambos, si se requiere. Si se requiere propiedades especiales opcionales indicar. MS si se requiere moderada resistencia a los sulfatos.

24 HS si se requiere alta resistencia a los sulfatos.
MH si se requiere moderado de hidratación. LH si se requiere bajo calor de hidratación. Aditivos acelerantes, si se requiere. Aditivos reductores de agua, si se requiere. Aditivos reductores de agua y aditivos acelerantes, si se requiere. Aditivos reductores de agua y aditivos retardadores, si se requiere. Certificado, si se desea.

25 Materiales y Fabricación
Escoria granulada de alto horno Es el producto no metálico, que consiste esencialmente de silicatos y aluminio-silicatos de calcio y otras bases, que se obtiene en estado fundido, con impurezas de hierro, en los altos hornos. Caliza Tal como se define en la NTP deberá ser de origen natural y cumplir con los requisitos.

26 Clinker de cemento Portland
El clinker de cemento Portland debe ser clinker parcialmente fundido que consiste primordialmente en silicatos de calcio hidráulicos. Puzolana Es un material silíceo u aluminoso, que por sí mismo puede tener poco o ningún valor cementicio, pero que finamente dividido y en presencia de humedad, reacciona químicamente con el hidróxido de calcio, a temperaturas comunes, para formar compuestos que poseen propiedades cementicias.

27 Cal hidratada La cal hidratada utilizada como parte de un cemento adicionado debe cumplir los requisitos de la NTP , pero cuando es molida en forma conjunta en el proceso de producción, no debe haber ningún requisito de finura mínima. Aditivos de proceso Los aditivos de proceso utilizados en la fabricación del cemento, deben demostrar que cumplen con los requisitos de la NTP cuando se usen en las cantidades formuladas o mayores.

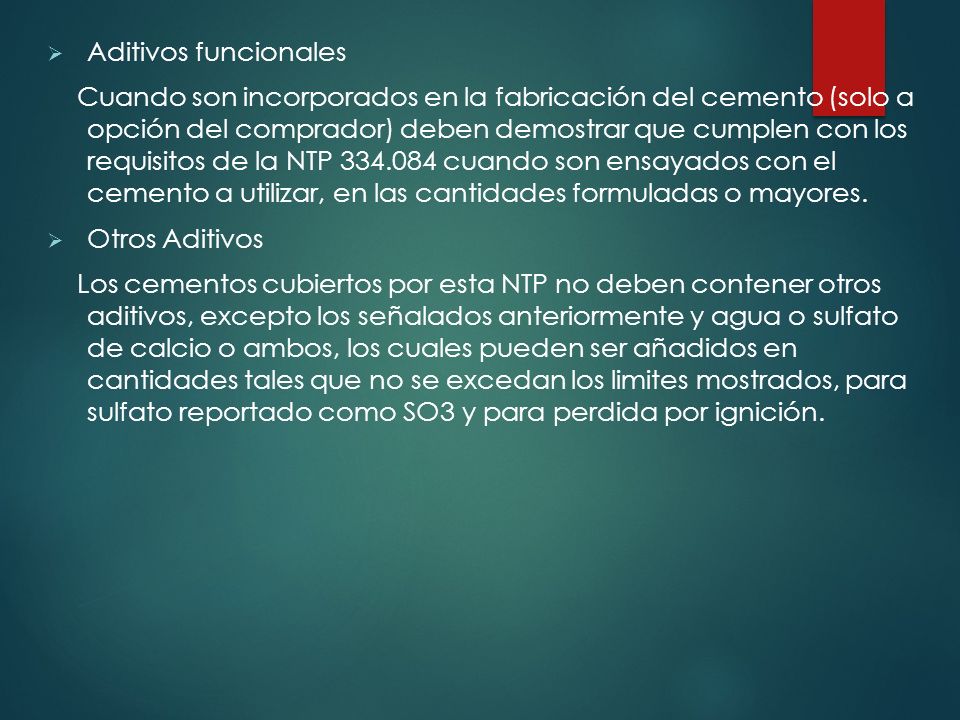

28 Aditivos funcionales Cuando son incorporados en la fabricación del cemento (solo a opción del comprador) deben demostrar que cumplen con los requisitos de la NTP cuando son ensayados con el cemento a utilizar, en las cantidades formuladas o mayores. Otros Aditivos Los cementos cubiertos por esta NTP no deben contener otros aditivos, excepto los señalados anteriormente y agua o sulfato de calcio o ambos, los cuales pueden ser añadidos en cantidades tales que no se excedan los limites mostrados, para sulfato reportado como SO3 y para perdida por ignición.

29 Proceso de Fabricación del cemento
