Herramientas para el relevamiento en terreno y monitoreo. SIG - GPS

Presentación del tema: "Herramientas para el relevamiento en terreno y monitoreo. SIG - GPS"— Transcripción de la presentación:

1 Herramientas para el relevamiento en terreno y monitoreo. SIG - GPS
Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida (IADIZA) Proyecto MST NOA Cuyo “Manejo Sustentable de Tierras en las Zonas Secas del Noroeste Argentino” PNUD ARG 14/G55 Herramientas para el relevamiento en terreno y monitoreo. SIG - GPS JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y Repositorios de datos espaciales Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

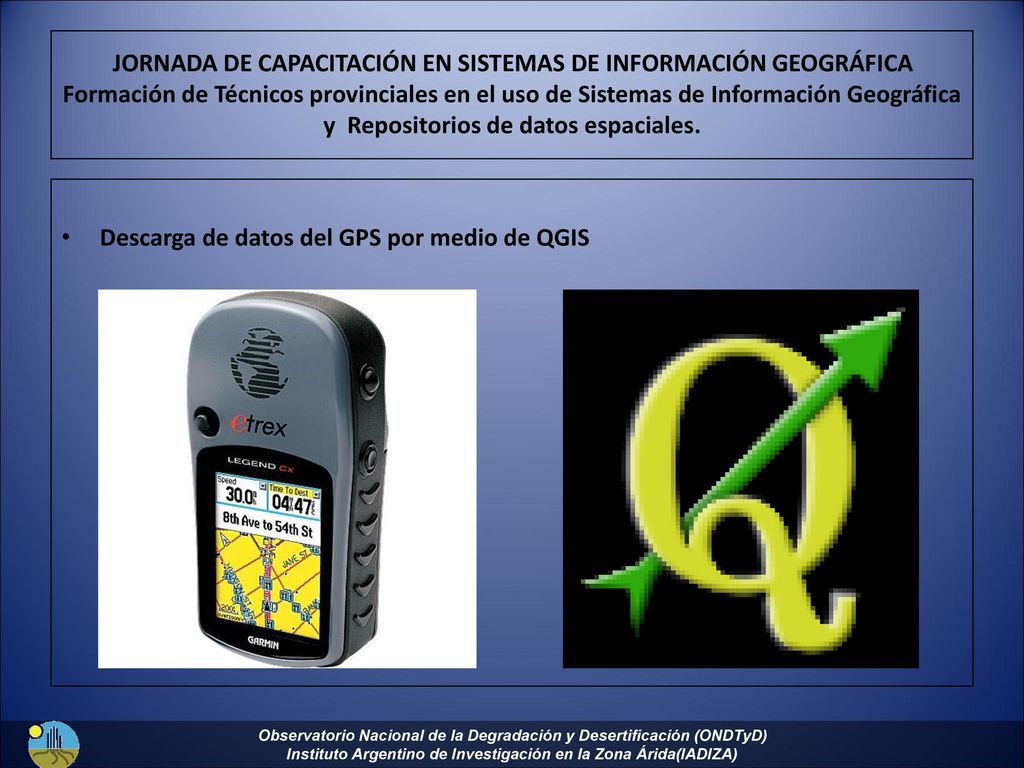

2 Descarga de datos del GPS por medio de QGIS
JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. Descarga de datos del GPS por medio de QGIS Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

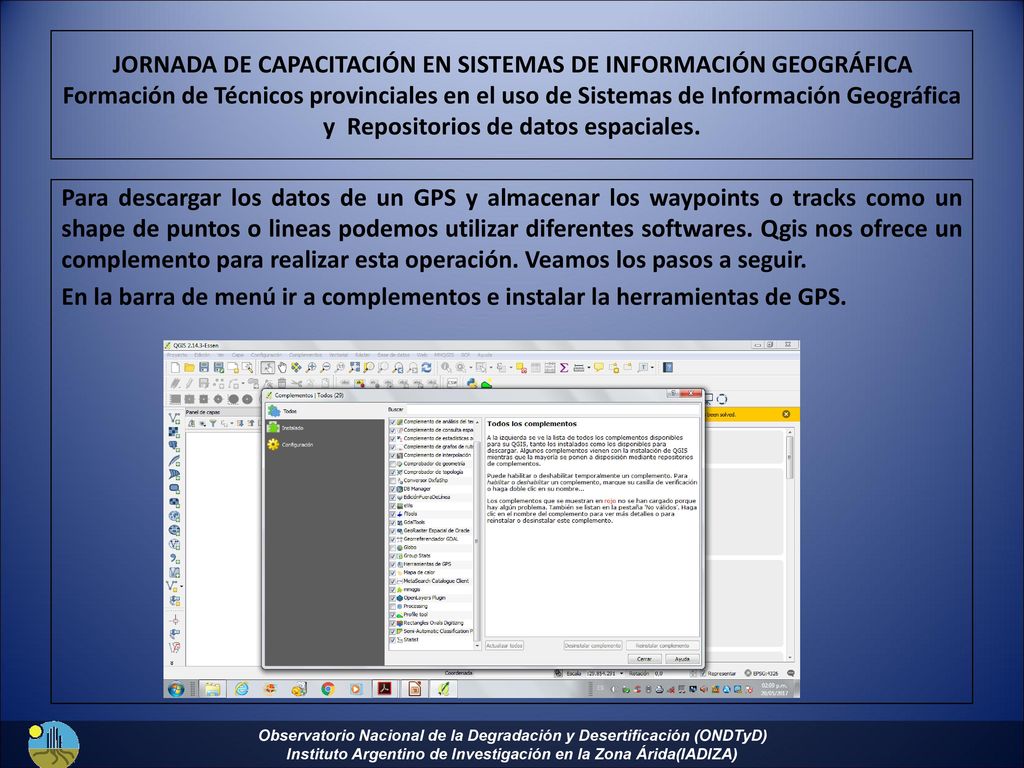

3 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. Para descargar los datos de un GPS y almacenar los waypoints o tracks como un shape de puntos o lineas podemos utilizar diferentes softwares. Qgis nos ofrece un complemento para realizar esta operación. Veamos los pasos a seguir. En la barra de menú ir a complementos e instalar la herramientas de GPS. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

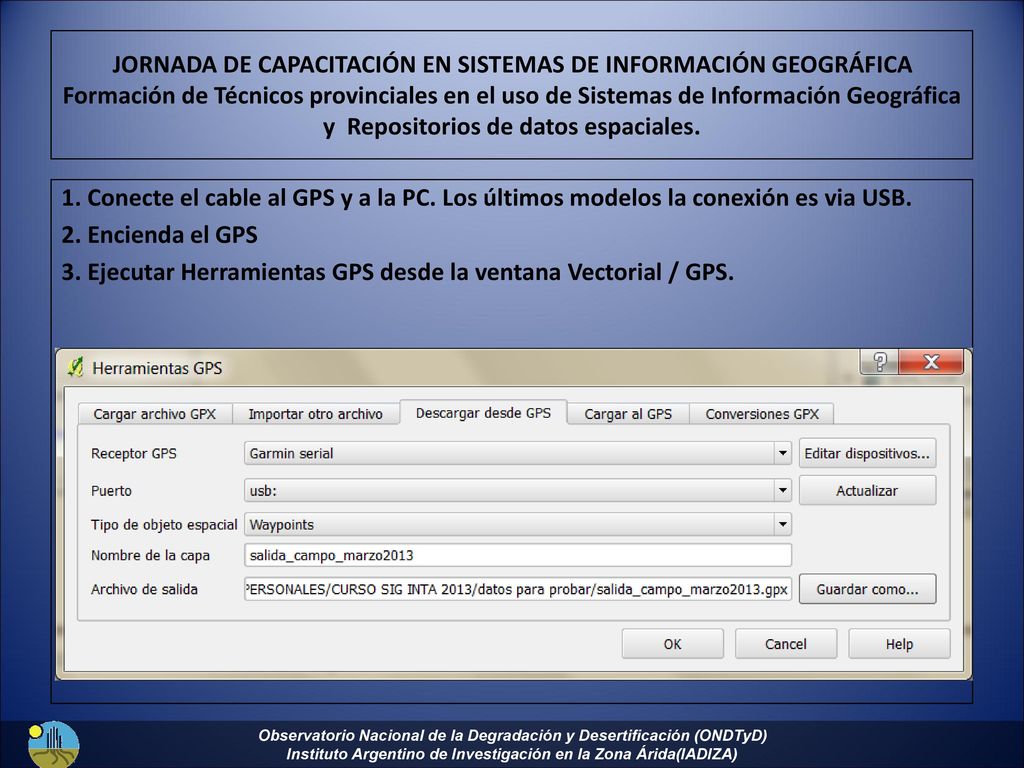

4 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. 1. Conecte el cable al GPS y a la PC. Los últimos modelos la conexión es via USB. 2. Encienda el GPS 3. Ejecutar Herramientas GPS desde la ventana Vectorial / GPS. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

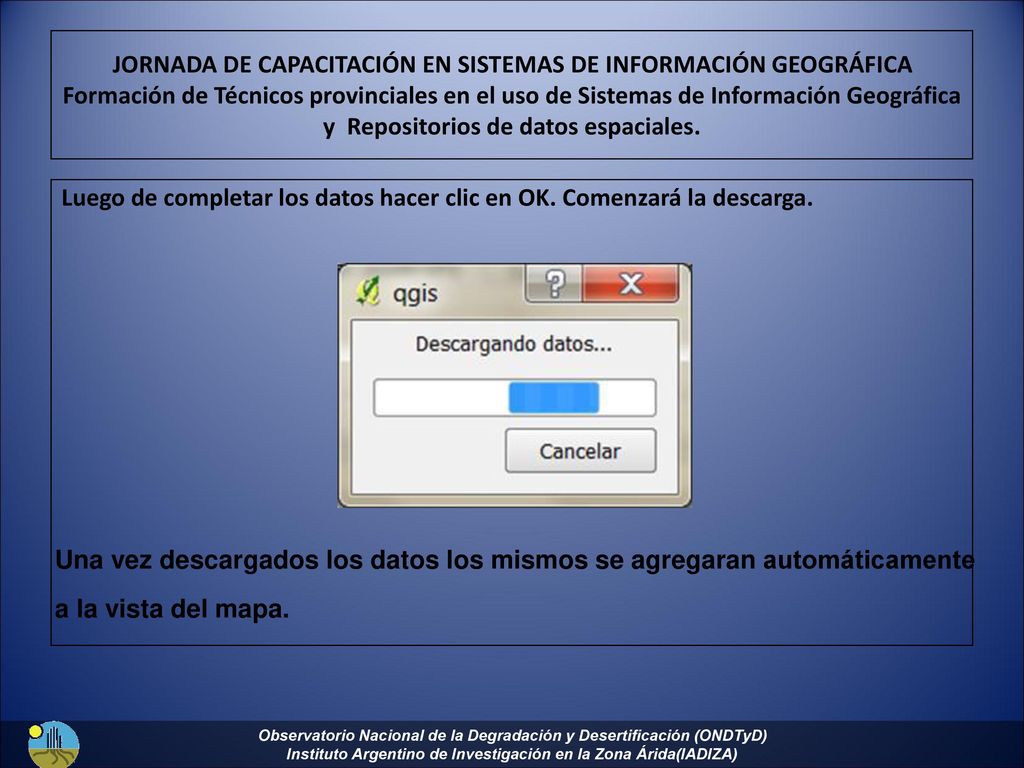

5 Luego de completar los datos hacer clic en OK. Comenzará la descarga.
JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. Luego de completar los datos hacer clic en OK. Comenzará la descarga. Una vez descargados los datos los mismos se agregaran automáticamente a la vista del mapa. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

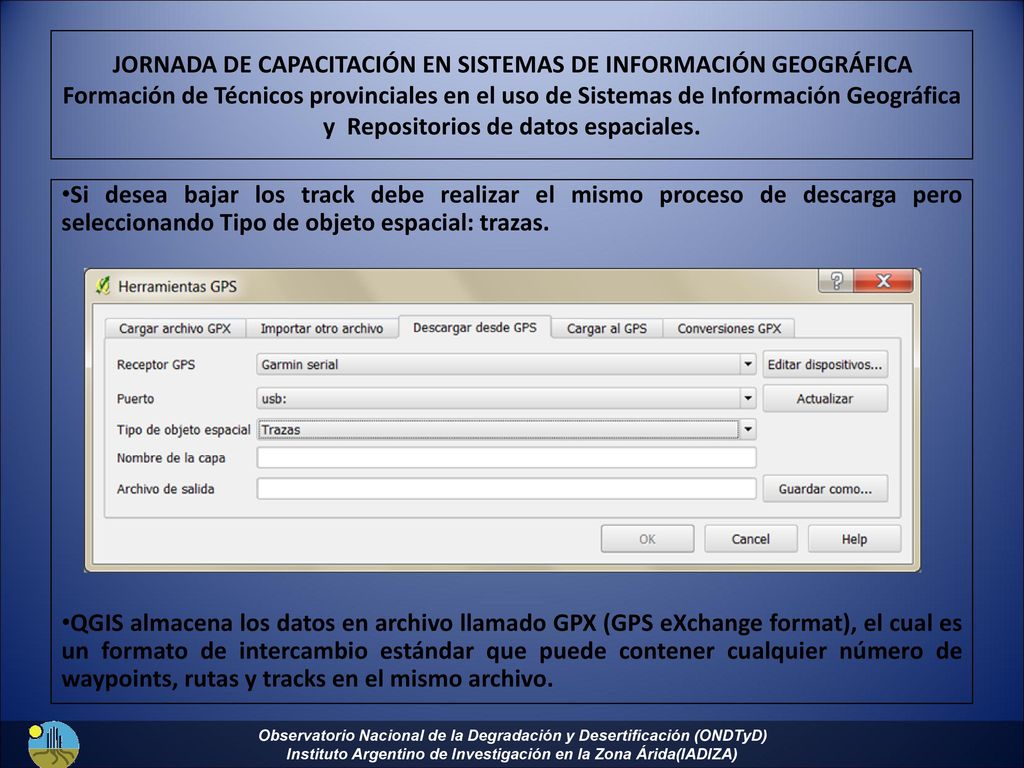

6 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. Si desea bajar los track debe realizar el mismo proceso de descarga pero seleccionando Tipo de objeto espacial: trazas. QGIS almacena los datos en archivo llamado GPX (GPS eXchange format), el cual es un formato de intercambio estándar que puede contener cualquier número de waypoints, rutas y tracks en el mismo archivo. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

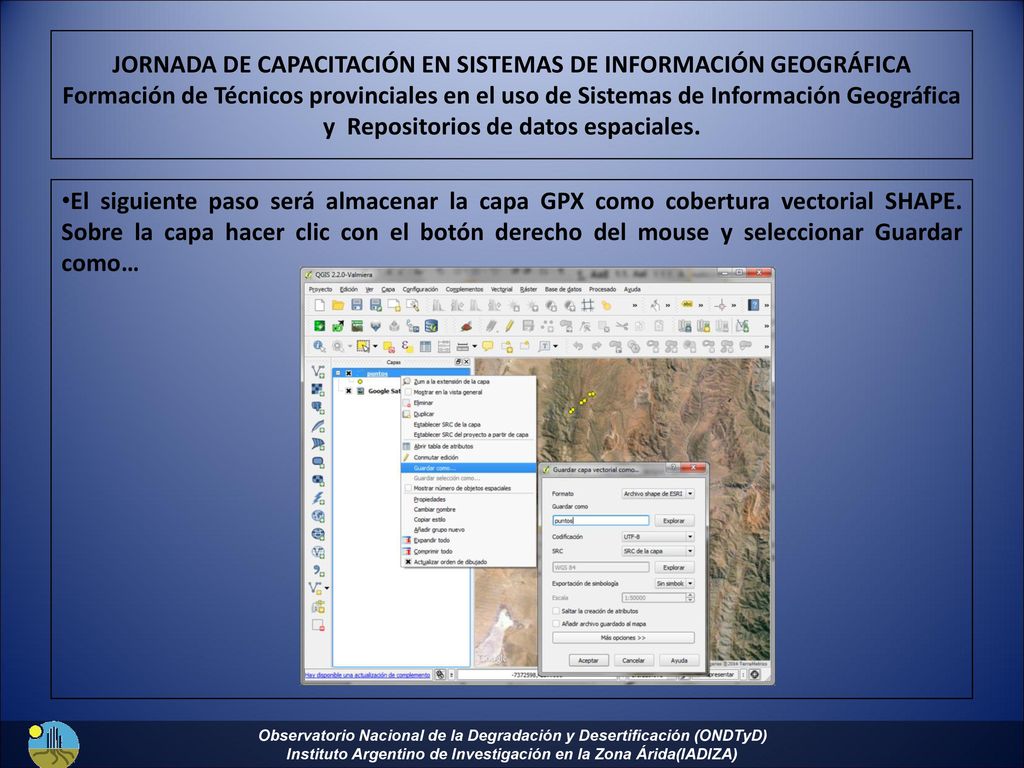

7 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. El siguiente paso será almacenar la capa GPX como cobertura vectorial SHAPE. Sobre la capa hacer clic con el botón derecho del mouse y seleccionar Guardar como… Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

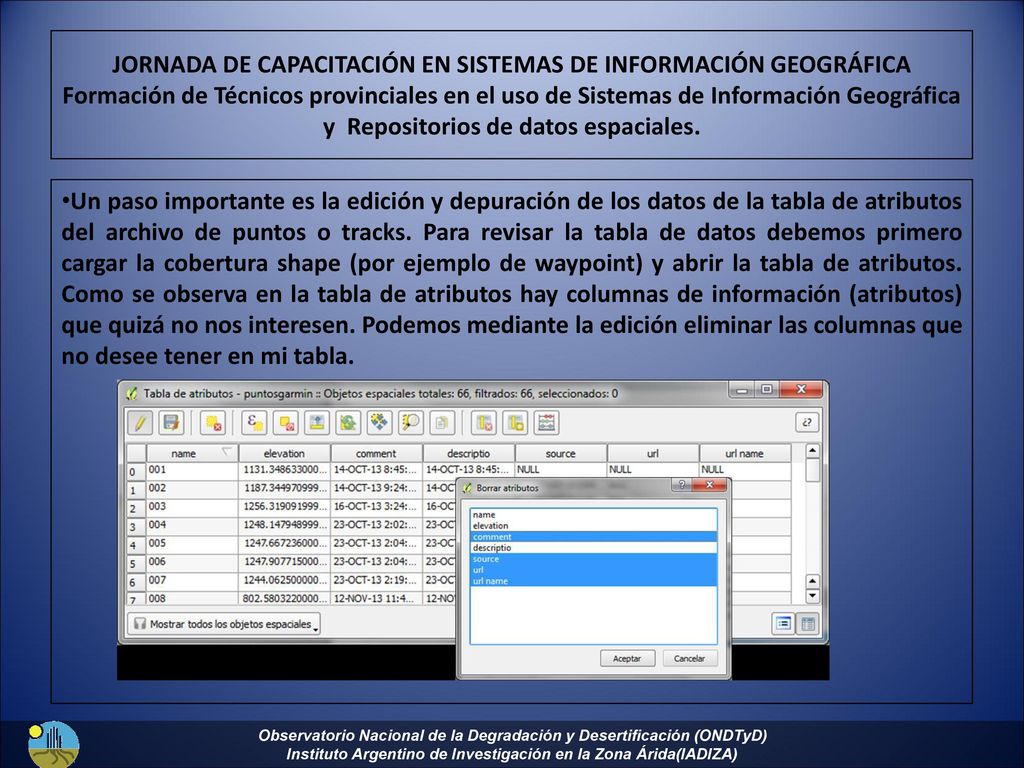

8 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. Un paso importante es la edición y depuración de los datos de la tabla de atributos del archivo de puntos o tracks. Para revisar la tabla de datos debemos primero cargar la cobertura shape (por ejemplo de waypoint) y abrir la tabla de atributos. Como se observa en la tabla de atributos hay columnas de información (atributos) que quizá no nos interesen. Podemos mediante la edición eliminar las columnas que no desee tener en mi tabla. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

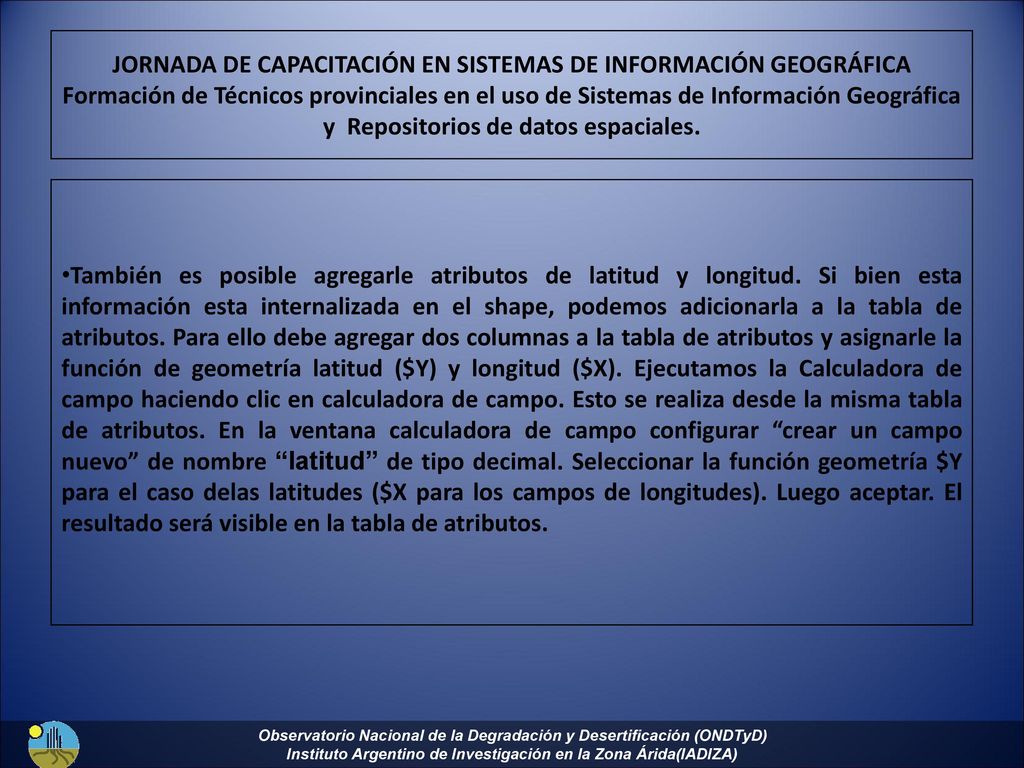

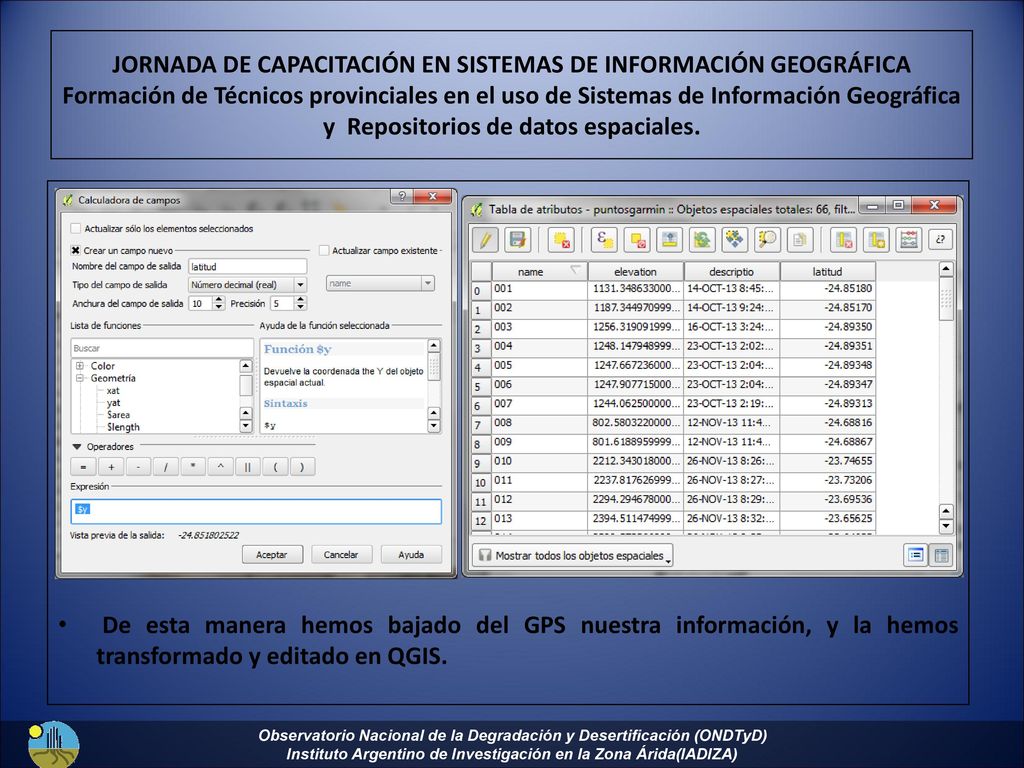

9 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. También es posible agregarle atributos de latitud y longitud. Si bien esta información esta internalizada en el shape, podemos adicionarla a la tabla de atributos. Para ello debe agregar dos columnas a la tabla de atributos y asignarle la función de geometría latitud ($Y) y longitud ($X). Ejecutamos la Calculadora de campo haciendo clic en calculadora de campo. Esto se realiza desde la misma tabla de atributos. En la ventana calculadora de campo configurar “crear un campo nuevo” de nombre “latitud” de tipo decimal. Seleccionar la función geometría $Y para el caso delas latitudes ($X para los campos de longitudes). Luego aceptar. El resultado será visible en la tabla de atributos. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

10 JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y  Repositorios de datos espaciales. De esta manera hemos bajado del GPS nuestra información, y la hemos transformado y editado en QGIS. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)
