1 SISTEMAS DE INFORMACIÓN GEOGRÁFICA
Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida (IADIZA) Proyecto MST NOA Cuyo “Manejo Sustentable de Tierras en las Zonas Secas del Noroeste Argentino” PNUD ARG 14/G55 SISTEMAS DE INFORMACIÓN GEOGRÁFICA JORNADA DE CAPACITACIÓN EN SISTEMAS DE INFORMACIÓN GEOGRÁFICA Formación de Técnicos provinciales en el uso de Sistemas de Información Geográfica y Repositorios de datos espaciales

2 Definición SIG ¿? “Conjunto de herramientas computacionales destinadas al ingreso, almacenamiento, análisis, modelación y salida de datos geográficos” Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

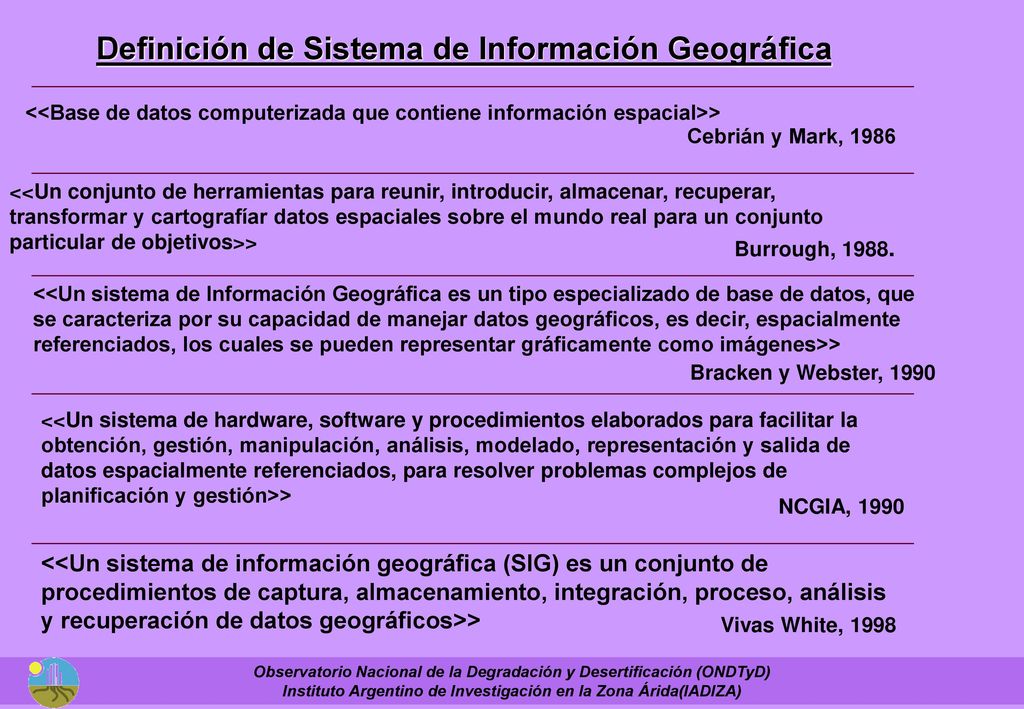

3 Definición de Sistema de Información Geográfica
<<Base de datos computerizada que contiene información espacial>> Cebrián y Mark, 1986 <<Un conjunto de herramientas para reunir, introducir, almacenar, recuperar, transformar y cartografíar datos espaciales sobre el mundo real para un conjunto particular de objetivos>> Burrough, 1988. <<Un sistema de Información Geográfica es un tipo especializado de base de datos, que se caracteriza por su capacidad de manejar datos geográficos, es decir, espacialmente referenciados, los cuales se pueden representar gráficamente como imágenes>> Bracken y Webster, 1990 <<Un sistema de hardware, software y procedimientos elaborados para facilitar la obtención, gestión, manipulación, análisis, modelado, representación y salida de datos espacialmente referenciados, para resolver problemas complejos de planificación y gestión>> NCGIA, 1990 <<Un sistema de información geográfica (SIG) es un conjunto de procedimientos de captura, almacenamiento, integración, proceso, análisis y recuperación de datos geográficos>> Vivas White, 1998 Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

4 DEL MUNDO REAL AL MUNDO DIGITAL
MODELO CONCEPTUAL MODELO DIGITAL MUNDO REAL 1 2 3 4 ANALISIS REPRESENTACIÓN DEL MODELO CONCEPTUAL DATOS ALFANUMERICOS BASES DE DATOS ALFANUMERICOS DATOS GEOGRAFICOS BASE DE DATOS GRÁFICA CAMPO DE LA GEOINFORMÁTICA BUZAI, G. 1999 Transformaciones conceptuales que permites incorporar el espacio geográfico al ambiente conputacional. Los procesos llevados a cabo por el sujeto de conocimiento son: 1. Observación y medición; 2. Representación conceptual de la realidad; 3. Análisis del modelado conceptual, y 4. Representación digital del modelo conceptual Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

5 RELACIONES GEOINFORMATICAS
EDT ABF PLC SAE GPS CAD CAC PDI MDE SCG BASE DE DATOS ALFANUMERICAS GRAFICA GEORREFERENCIACION Editor de texto Admin. Base de datos Planilla de cálculo Sist.de análisis estadístico Sist.dePosci. Global Diseño Asistida por computadora Cart. Asistida por computadora Proc. Digital de imágenes Modelo digital de elevación Software de conversión gráfica BUZAI, G. 1999 GEOINFORMATICA SIG Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

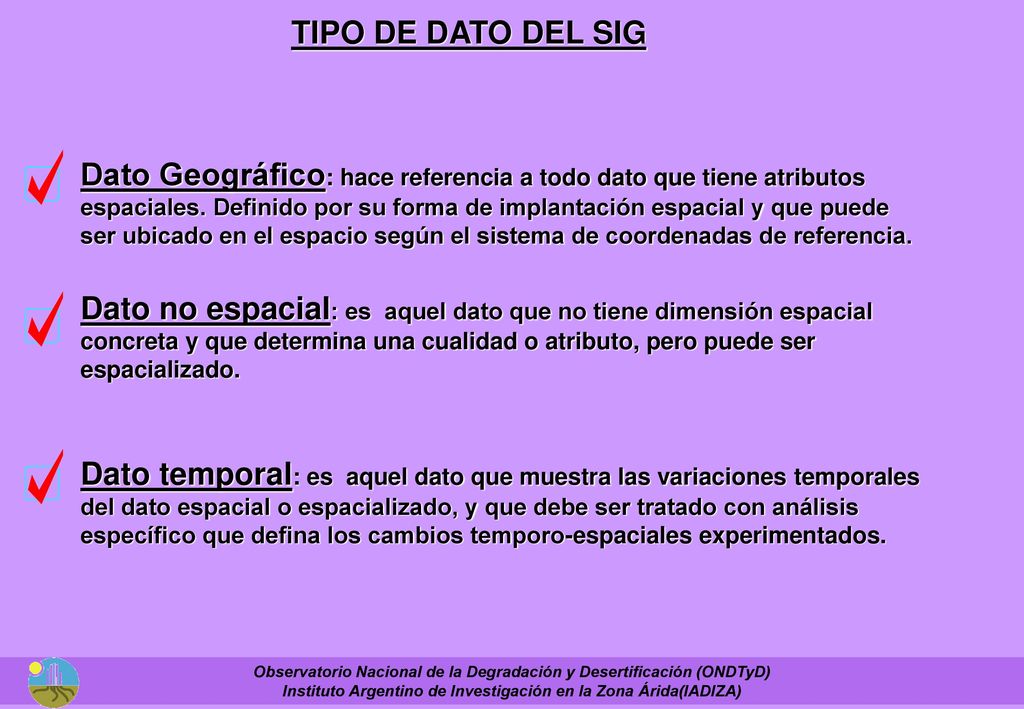

6 Dato Geográfico: hace referencia a todo dato que tiene atributos
TIPO DE DATO DEL SIG Dato Geográfico: hace referencia a todo dato que tiene atributos espaciales. Definido por su forma de implantación espacial y que puede ser ubicado en el espacio según el sistema de coordenadas de referencia. Dato no espacial: es aquel dato que no tiene dimensión espacial concreta y que determina una cualidad o atributo, pero puede ser espacializado. Dato temporal: es aquel dato que muestra las variaciones temporales del dato espacial o espacializado, y que debe ser tratado con análisis específico que defina los cambios temporo-espaciales experimentados. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

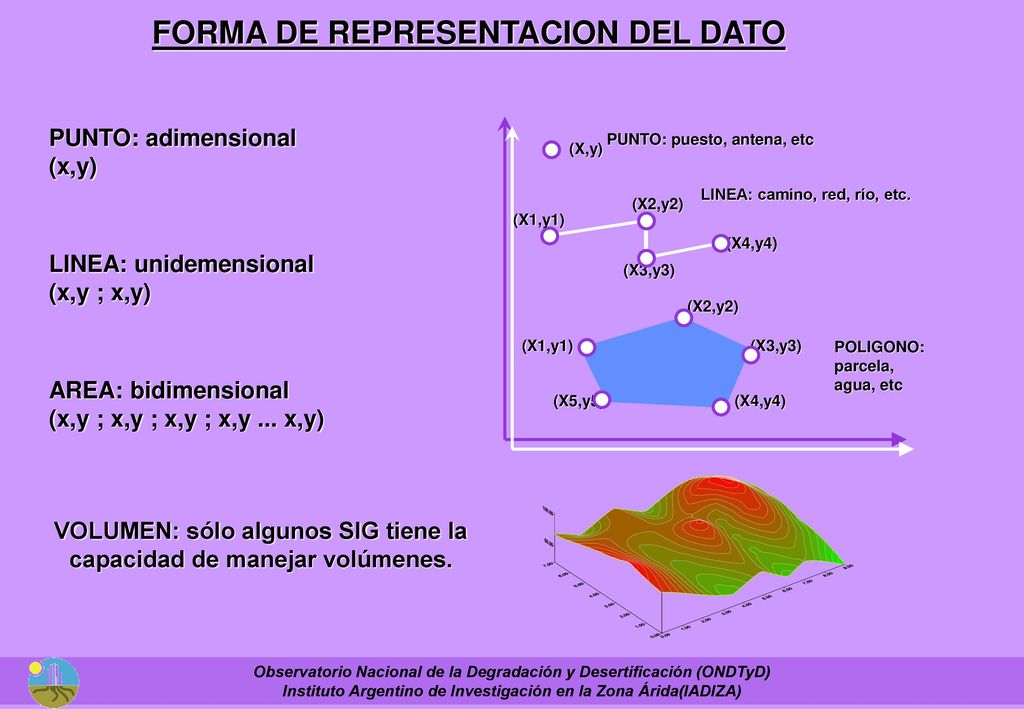

7 FORMA DE REPRESENTACION DEL DATO
PUNTO: adimensional (x,y) PUNTO: puesto, antena, etc (X,y) LINEA: camino, red, río, etc. (X2,y2) (X1,y1) (X4,y4) LINEA: unidemensional (x,y ; x,y) (X3,y3) (X2,y2) (X1,y1) (X3,y3) POLIGONO: parcela, agua, etc AREA: bidimensional (x,y ; x,y ; x,y ; x,y ... x,y) (X5,y5) (X4,y4) VOLUMEN: sólo algunos SIG tiene la capacidad de manejar volúmenes. Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

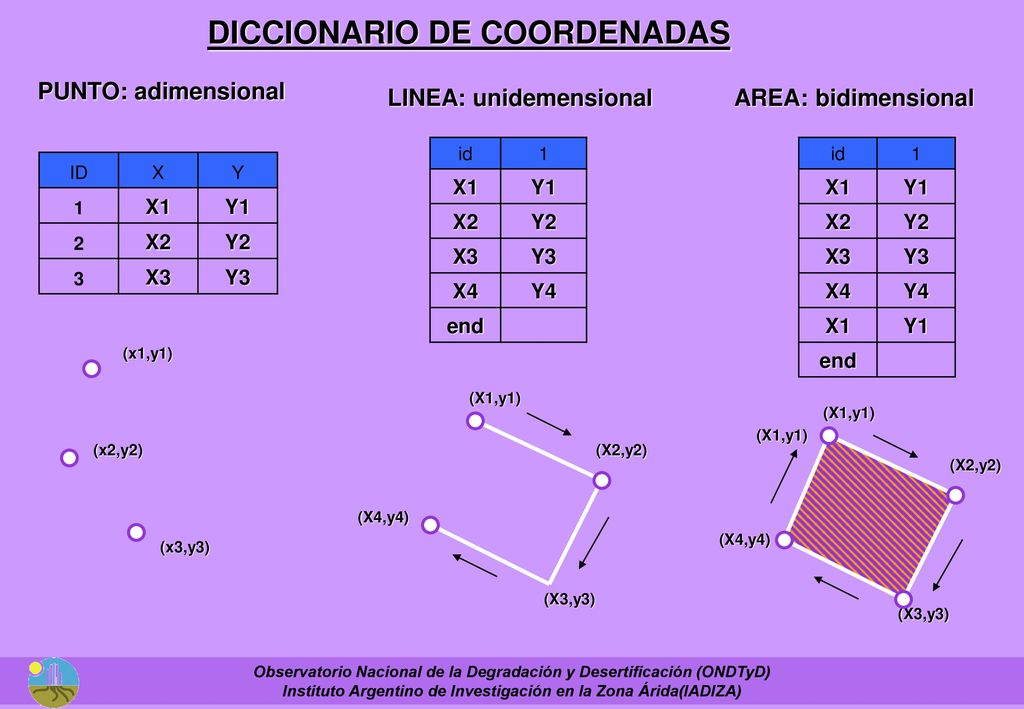

8 DICCIONARIO DE COORDENADAS
PUNTO: adimensional LINEA: unidemensional AREA: bidimensional id 1 X1 Y1 X2 Y2 X3 Y3 X4 Y4 end id 1 X1 Y1 X2 Y2 X3 Y3 X4 Y4 end ID X Y 1 X1 Y1 2 X2 Y2 3 X3 Y3 (x1,y1) (X1,y1) (X1,y1) (X1,y1) (x2,y2) (X2,y2) (X2,y2) (X4,y4) (X4,y4) (x3,y3) (X3,y3) (X3,y3) Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

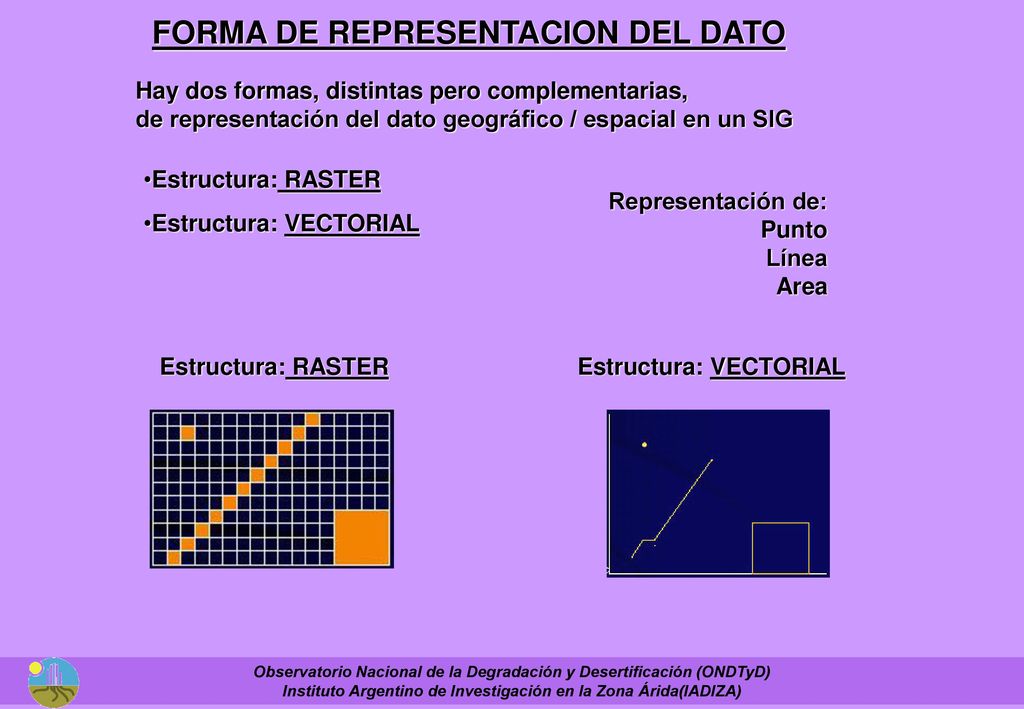

9 FORMA DE REPRESENTACION DEL DATO Estructura: VECTORIAL
Hay dos formas, distintas pero complementarias, de representación del dato geográfico / espacial en un SIG Estructura: RASTER Estructura: VECTORIAL Representación de: Punto Línea Area Estructura: RASTER Estructura: VECTORIAL Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

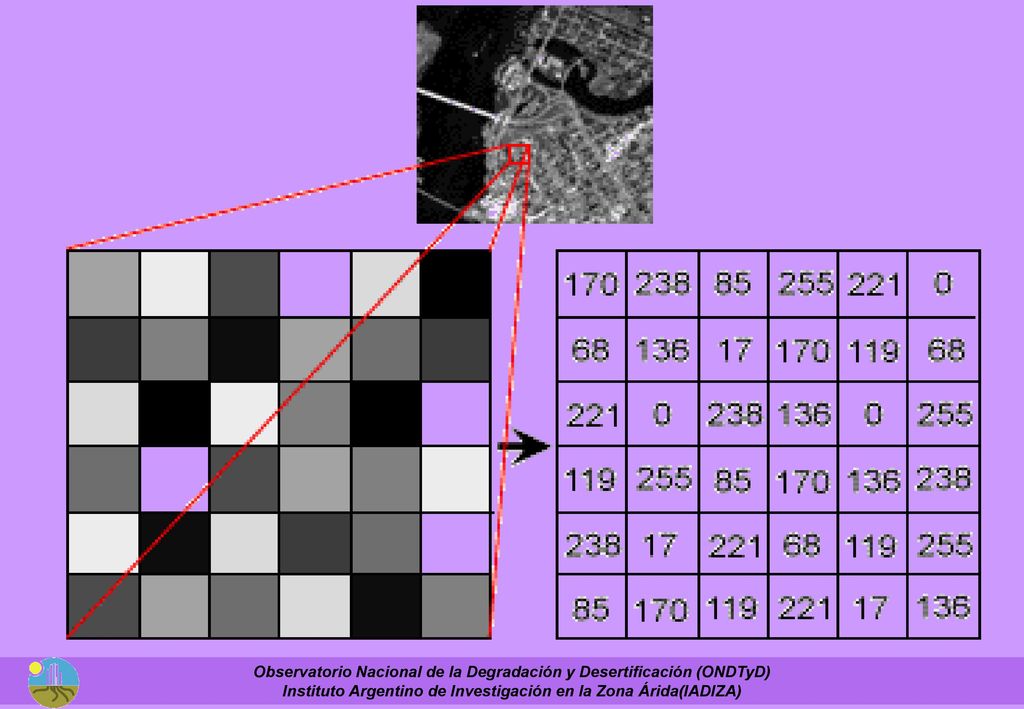

10 Observatorio Nacional de la Degradación y Desertificación (ONDTyD)
Instituto Argentino de Investigación en la Zona Árida(IADIZA) 10

11 Observatorio Nacional de la Degradación y Desertificación (ONDTyD)
Instituto Argentino de Investigación en la Zona Árida(IADIZA) 11

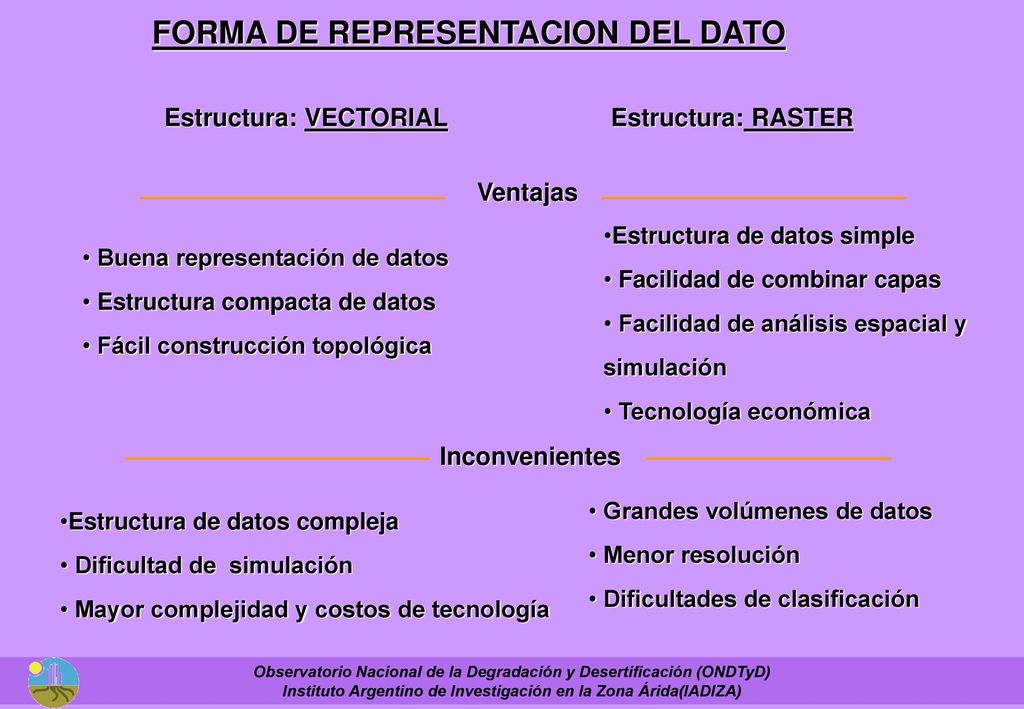

12 FORMA DE REPRESENTACION DEL DATO
Estructura: VECTORIAL Estructura: RASTER Ventajas Estructura de datos simple Facilidad de combinar capas Facilidad de análisis espacial y simulación Tecnología económica Buena representación de datos Estructura compacta de datos Fácil construcción topológica Inconvenientes Grandes volúmenes de datos Menor resolución Dificultades de clasificación Estructura de datos compleja Dificultad de simulación Mayor complejidad y costos de tecnología Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)

13 Observatorio Nacional de la Degradación y Desertificación (ONDTyD) Instituto Argentino de Investigación en la Zona Árida(IADIZA)
