1 Atlas Copco Mexicana Gama de Compresores APE

2 Conceptos fundamentales de los compresores de Desplazamiento Positivo

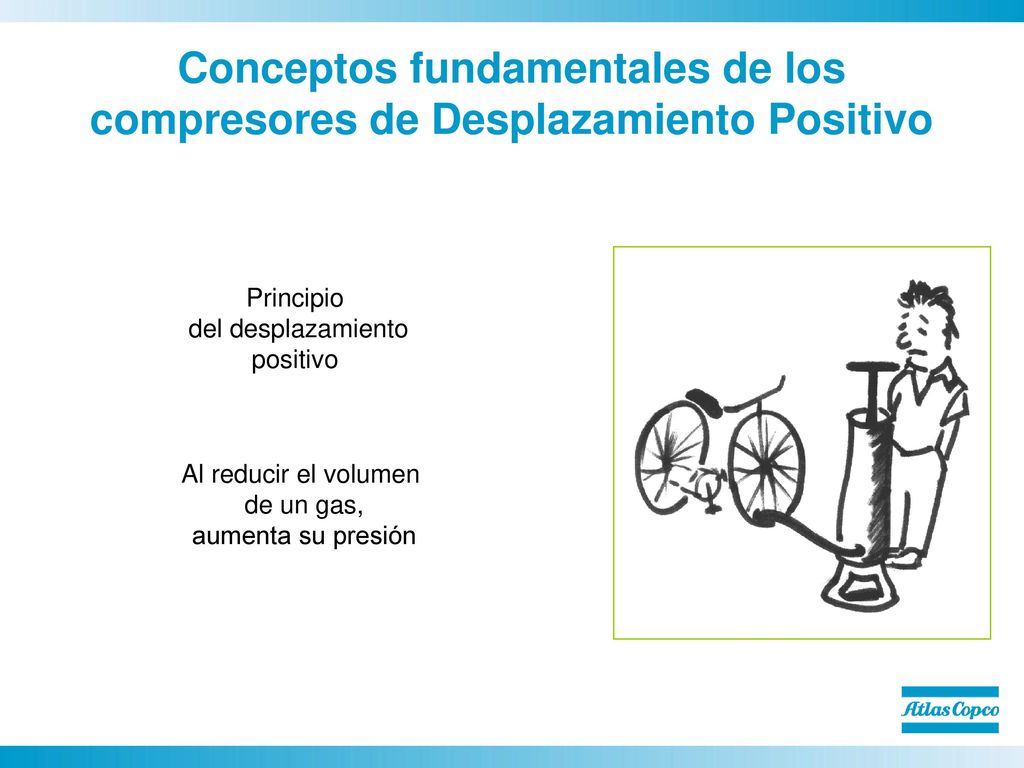

Principio del desplazamiento positivo Al reducir el volumen de un gas, aumenta su presión

3 Principio de Compresión

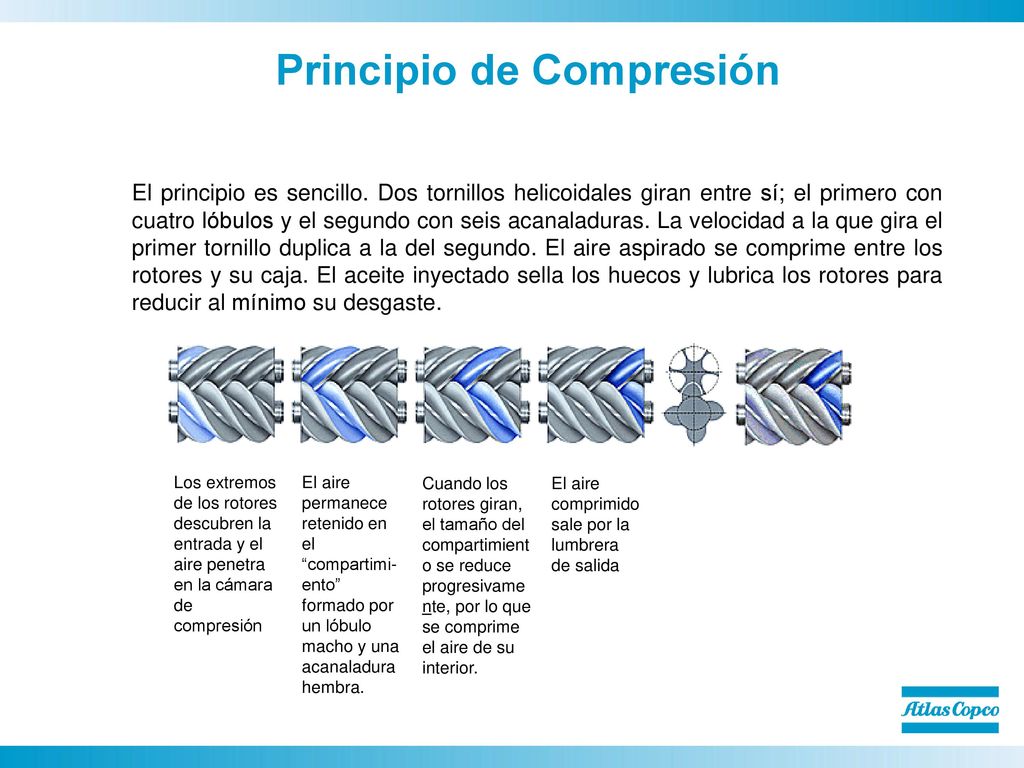

El principio es sencillo. Dos tornillos helicoidales giran entre sí; el primero con cuatro lóbulos y el segundo con seis acanaladuras. La velocidad a la que gira el primer tornillo duplica a la del segundo. El aire aspirado se comprime entre los rotores y su caja. El aceite inyectado sella los huecos y lubrica los rotores para reducir al mínimo su desgaste. Los extremos de los rotores descubren la entrada y el aire penetra en la cámara de compresión El aire permanece retenido en el “compartimi-ento” formado por un lóbulo macho y una acanaladura hembra. Cuando los rotores giran, el tamaño del compartimiento se reduce progresivamente, por lo que se comprime el aire de su interior. El aire comprimido sale por la lumbrera de salida

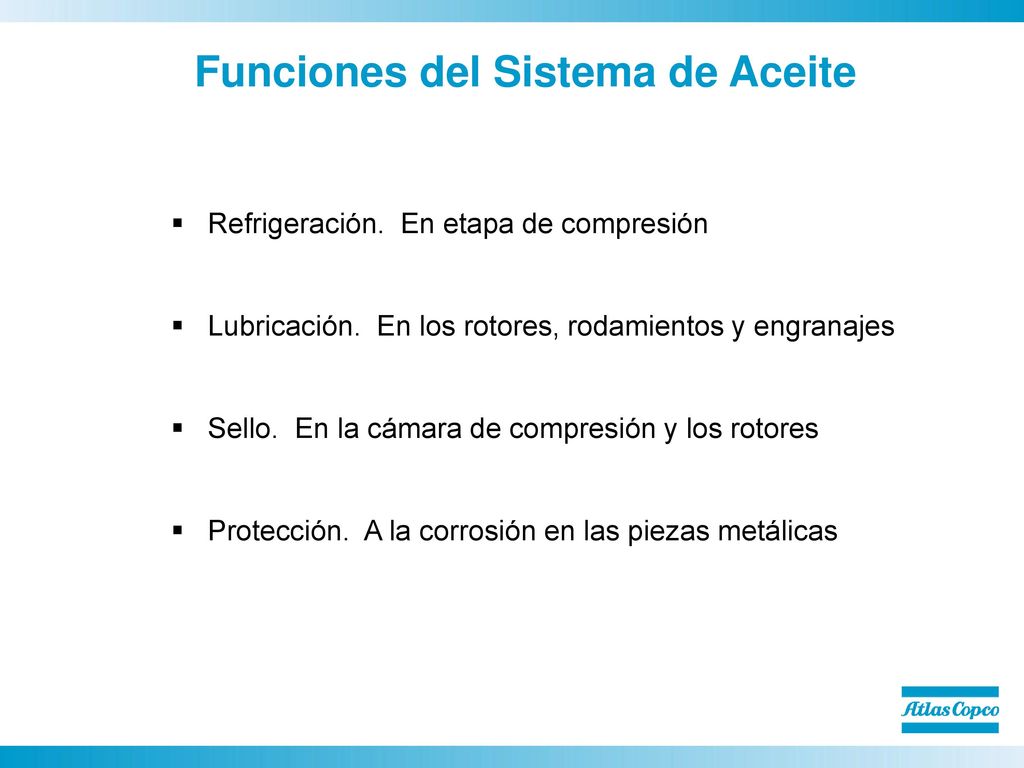

4 Funciones del Sistema de Aceite
Refrigeración. En etapa de compresión Lubricación. En los rotores, rodamientos y engranajes Sello. En la cámara de compresión y los rotores Protección. A la corrosión en las piezas metálicas

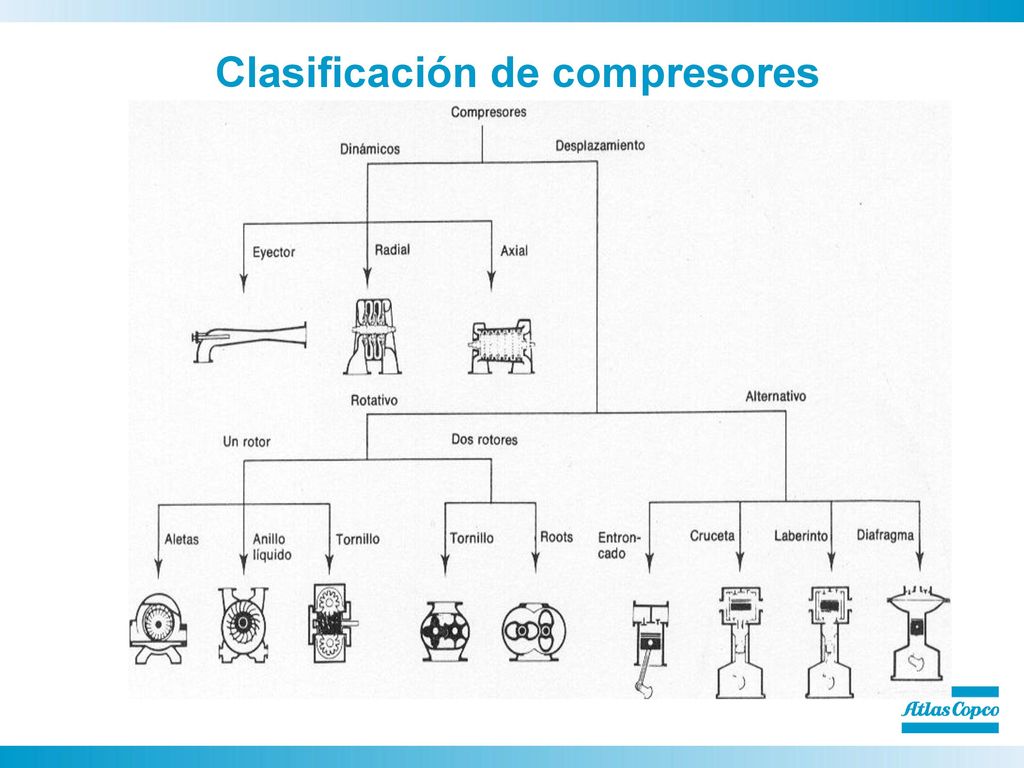

5 Clasificación de compresores

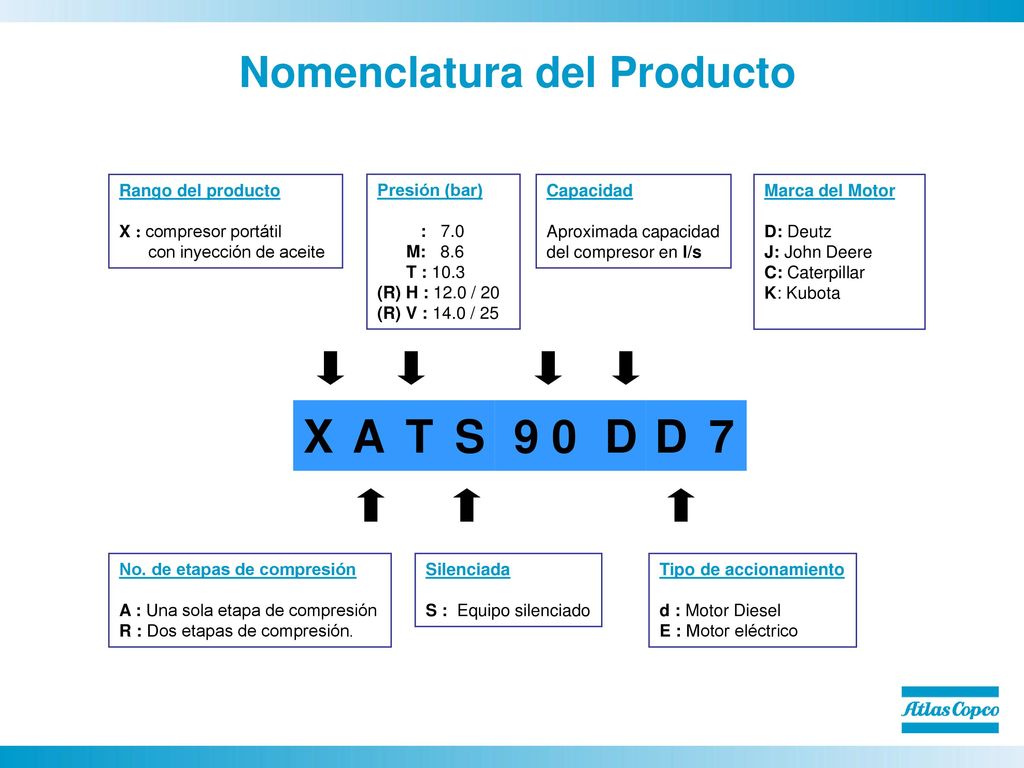

6 Nomenclatura del Producto
Rango del producto X : compresor portátil con inyección de aceite Presión (bar) : 7.0 M: 8.6 T : 10.3 (R) H : 12.0 / 20 (R) V : 14.0 / 25 Capacidad Aproximada capacidad del compresor en l/s Marca del Motor D: Deutz J: John Deere C: Caterpillar K: Kubota X A T S 9 0 D 7 No. de etapas de compresión A : Una sola etapa de compresión R : Dos etapas de compresión. Silenciada S : Equipo silenciado Tipo de accionamiento d : Motor Diesel E : Motor eléctrico

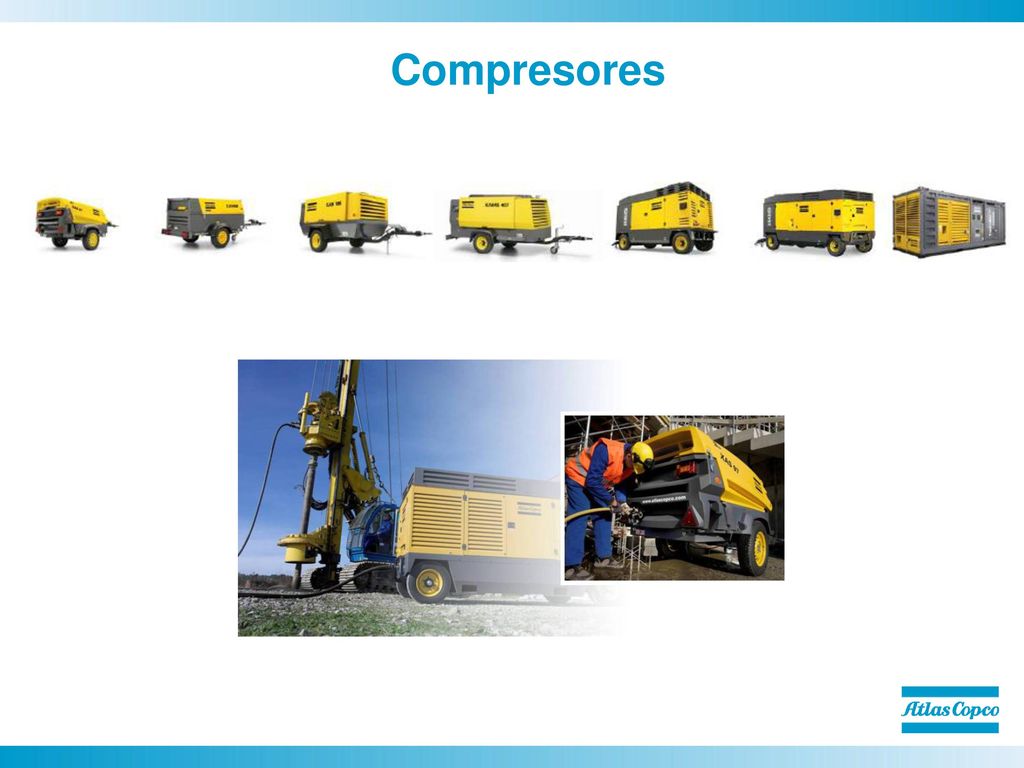

7 Compresores

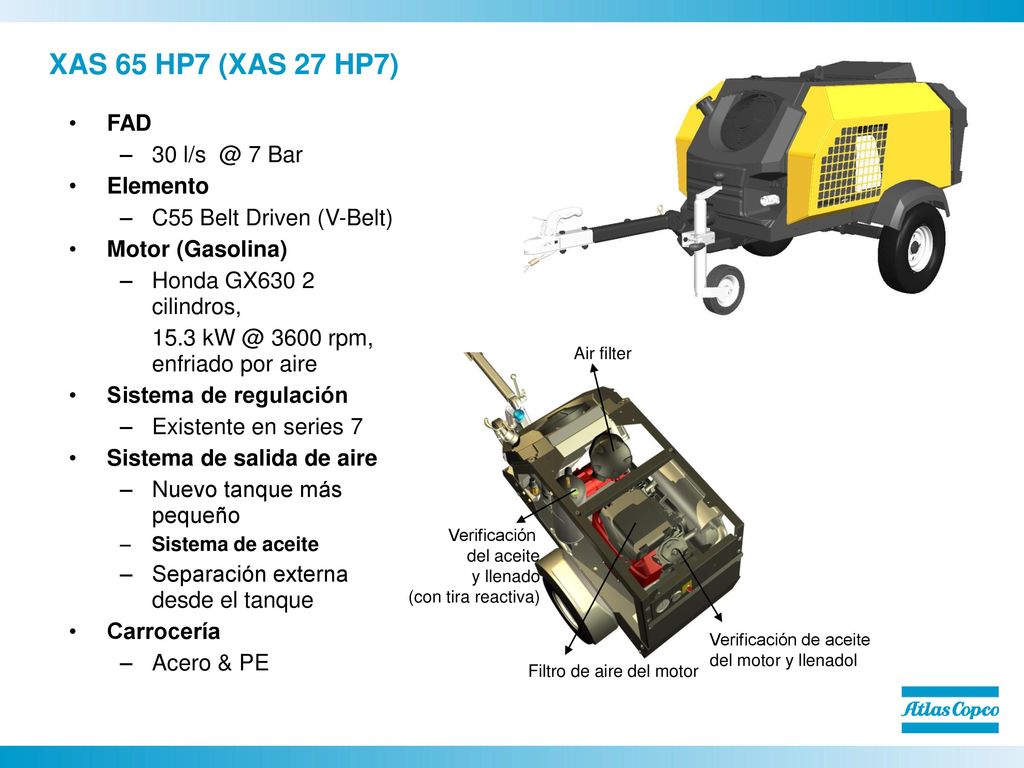

8 XAS 65 HP7 (XAS 27 HP7) FAD 30 l/s @ 7 Bar Elemento
C55 Belt Driven (V-Belt) Motor (Gasolina) Honda GX630 2 cilindros, rpm, enfriado por aire Sistema de regulación Existente en series 7 Sistema de salida de aire Nuevo tanque más pequeño Sistema de aceite Separación externa desde el tanque Carrocería Acero & PE Air filter Verificación del aceite y llenado (con tira reactiva) Filtro de aire del motor Verificación de aceite del motor y llenadol

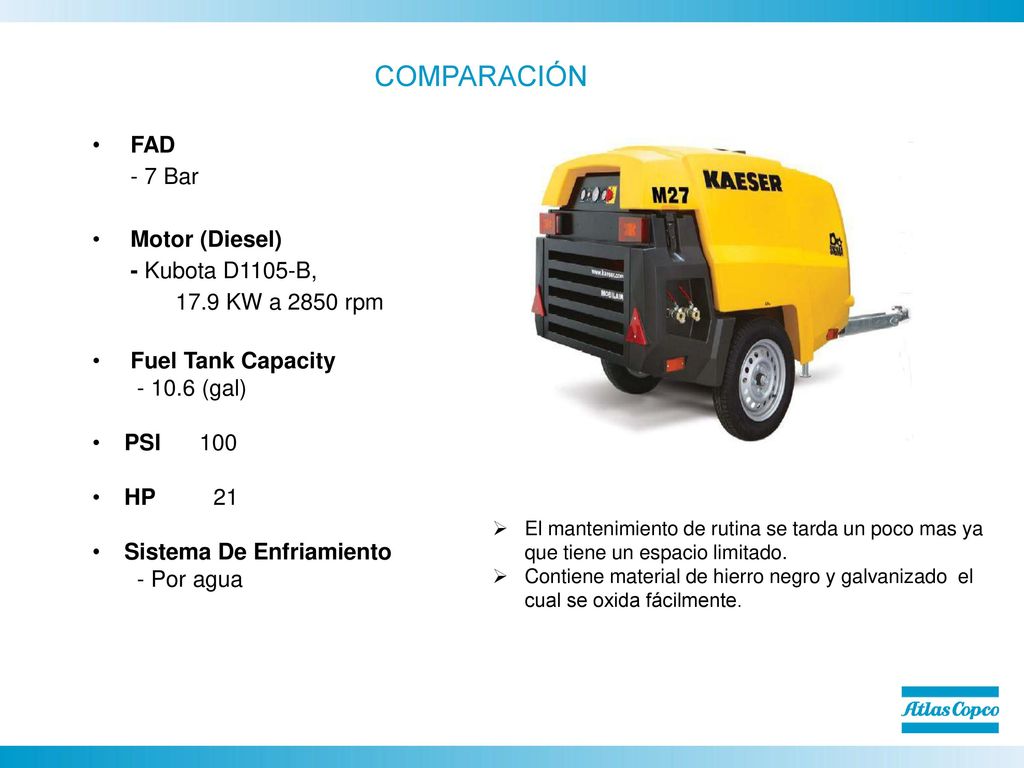

9 COMPARACIÓN FAD - 7 Bar Motor (Diesel) - Kubota D1105-B,
17.9 KW a 2850 rpm Fuel Tank Capacity (gal) PSI HP Sistema De Enfriamiento - Por agua El mantenimiento de rutina se tarda un poco mas ya que tiene un espacio limitado. Contiene material de hierro negro y galvanizado el cual se oxida fácilmente.

10 Rango CFM Accionados por motores KUBOTA, DEUTZ o motores John Deere, ofrecen un suministro fiable de aire comprimido para accionar varias herramientas neumáticas, como cinceladores, rompedores, aprieta tuercas, amoladoras y martillos. Capacidad 71 a 185 cfm Presión 102 a 175 psig nominales Motor Kubota, DEUTZ, John Deere Modelos XAS 70 KD7 XAS 90 KD7 XAHS 70 DD7 XAS 90 DD7 (Hard Hat) XAS 110 DD7 (Hard Hat) XAS 130 DD7 (Hard Hat) XAS 150 DD7 (Hard Hat) XAS 185 DD7 (Hard Hat) XAS 185 JD7 (Hard Hat)

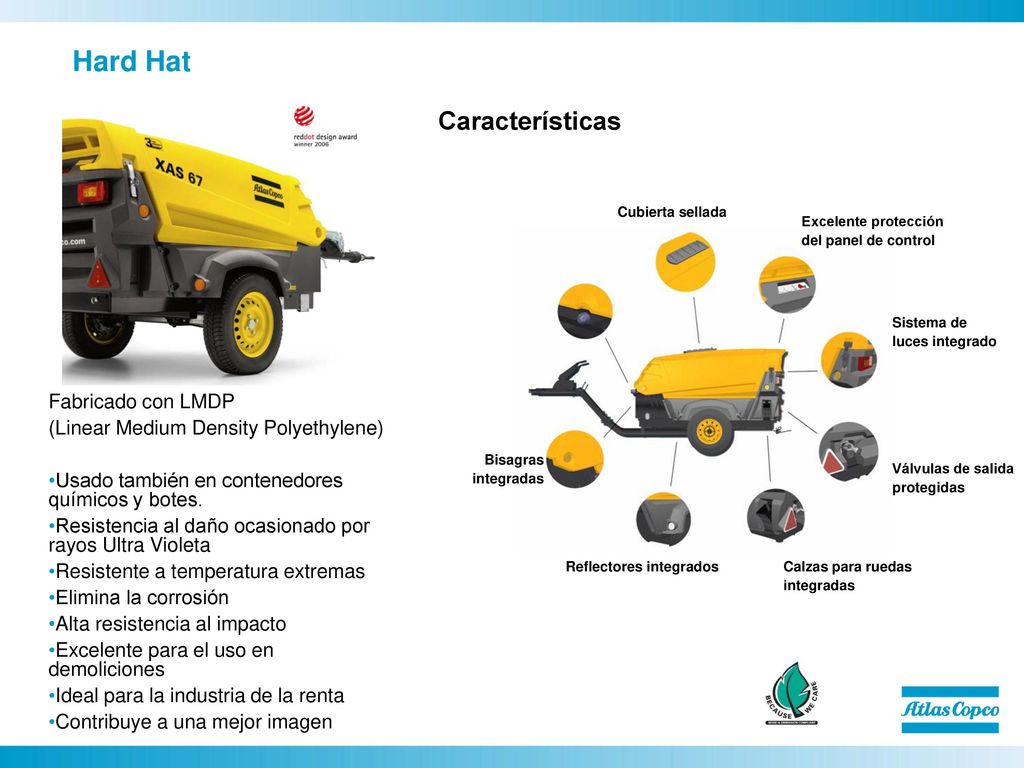

11 Hard Hat Características Fabricado con LMDP
Cubierta sellada Excelente protección del panel de control Sistema de luces integrado Fabricado con LMDP (Linear Medium Density Polyethylene) Usado también en contenedores químicos y botes. Resistencia al daño ocasionado por rayos Ultra Violeta Resistente a temperatura extremas Elimina la corrosión Alta resistencia al impacto Excelente para el uso en demoliciones Ideal para la industria de la renta Contribuye a una mejor imagen Bisagras integradas Válvulas de salida protegidas Reflectores integrados Calzas para ruedas integradas

12 SMALL 2 – 5 m³/min 7 Barg (100 PSI) (70- 190 cfm) Working Pressure
Free Air Delivery 2 – 5 m³/min ( cfm) 7 Barg (100 PSI) Industries Applications Product Range SMALL

13 Consumo de combustible

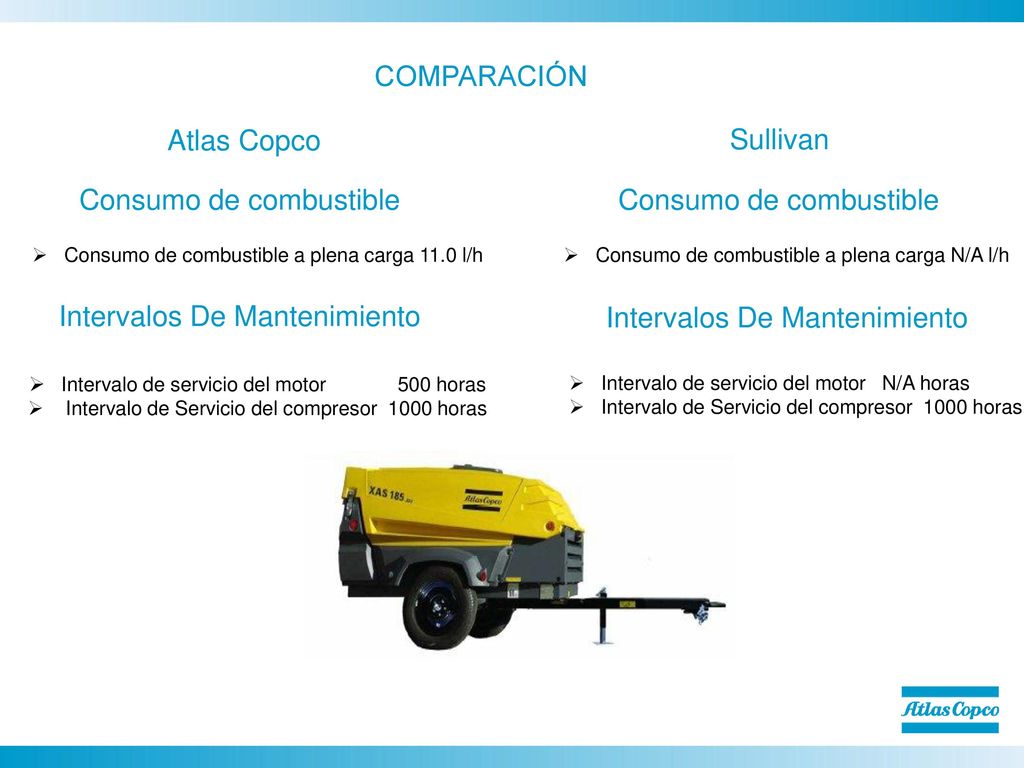

COMPARACIÓN Atlas Copco Sullivan Consumo de combustible Consumo de combustible Consumo de combustible a plena carga 11.0 l/h Consumo de combustible a plena carga N/A l/h Intervalos De Mantenimiento Intervalos De Mantenimiento Intervalo de servicio del motor horas Intervalo de Servicio del compresor horas Intervalo de servicio del motor N/A horas Intervalo de Servicio del compresor horas

14 1 Partes del cuerpo están hechos de acero con recubrimiento de polvo Zincor para la resistencia a la corrosión. Reduce el consumo de combustible. Baja emisión de ruidos y regulación de aceleración del motor de acuerdo al aire requerido. Todos los controles se encuentran en un solo panel para un acceso rápido y buen funcionamiento.  Facilidad en el mantenimiento ya que su compuerta tiene un amplio panorama (1) Tiene una excelente resistencia

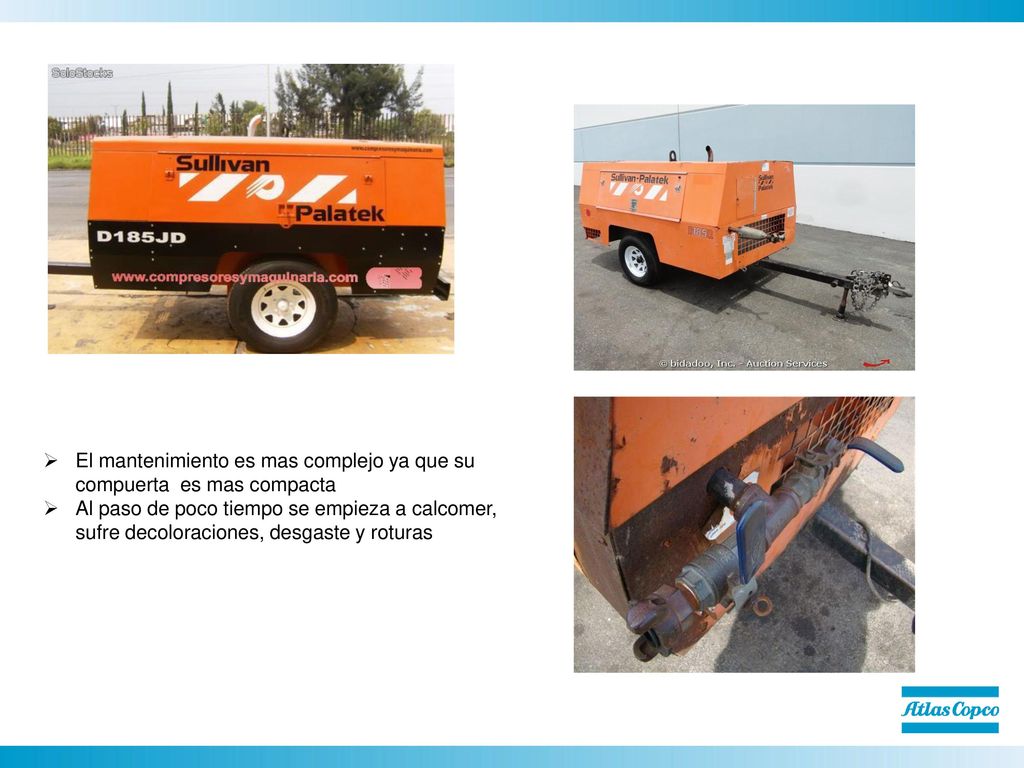

15 El mantenimiento es mas complejo ya que su compuerta es mas compacta
Al paso de poco tiempo se empieza a calcomer, sufre decoloraciones, desgaste y roturas

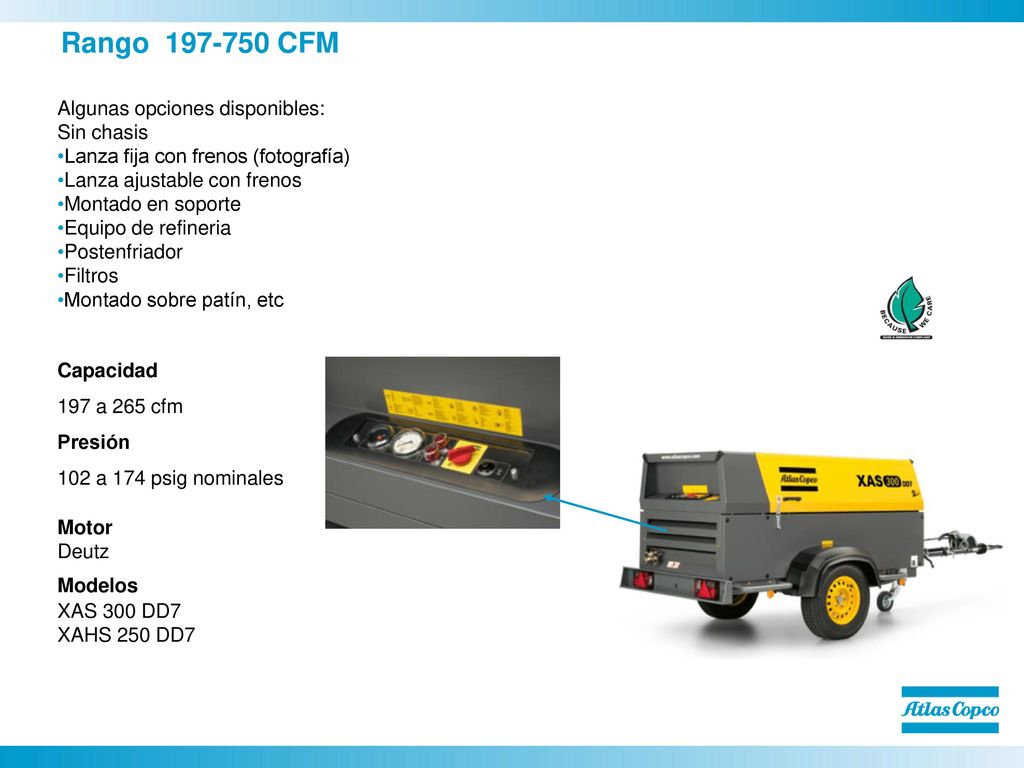

16 Rango 197-750 CFM Algunas opciones disponibles: Sin chasis
Lanza fija con frenos (fotografía) Lanza ajustable con frenos Montado en soporte Equipo de refineria Postenfriador Filtros Montado sobre patín, etc Capacidad 197 a 265 cfm Presión 102 a 174 psig nominales Motor Deutz Modelos XAS 300 DD7 XAHS 250 DD7

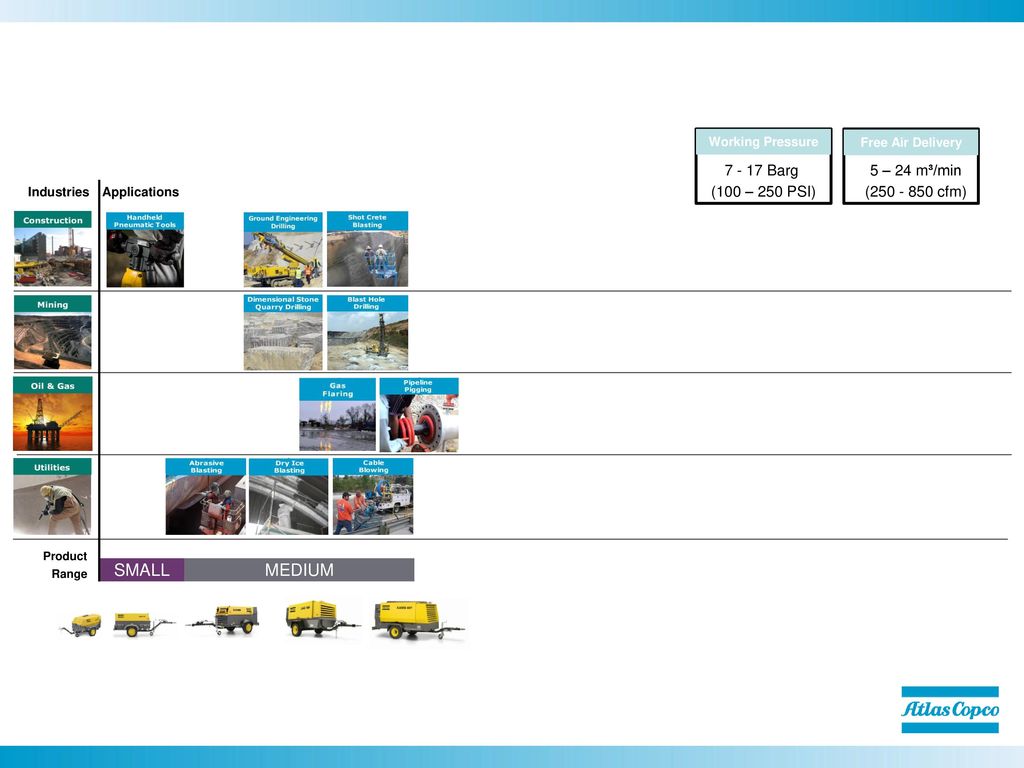

17 SMALL MEDIUM 7 - 17 Barg (100 – 250 PSI) 5 – 24 m³/min (250 - 850 cfm)
Working Pressure Free Air Delivery Barg (100 – 250 PSI) 5 – 24 m³/min ( cfm) Industries Applications Product Range SMALL MEDIUM

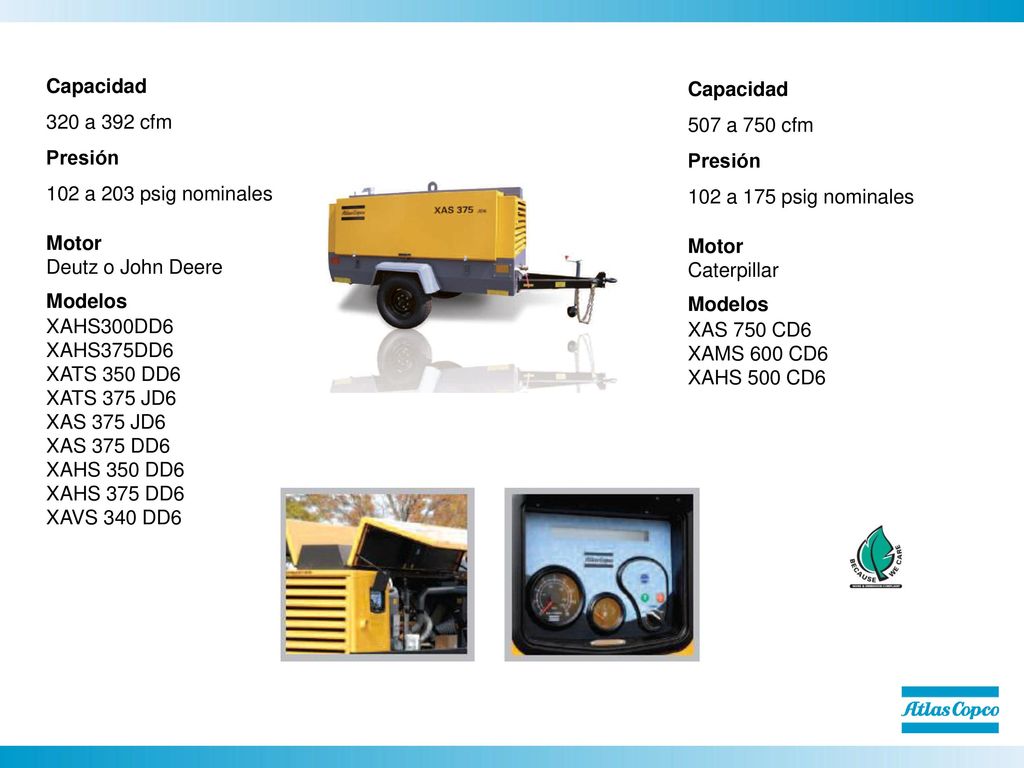

18 Capacidad 320 a 392 cfm Presión 102 a 203 psig nominales Motor Deutz o John Deere Modelos XAHS300DD6 XAHS375DD6 XATS 350 DD6 XATS 375 JD6 XAS 375 JD6 XAS 375 DD6 XAHS 350 DD6 XAHS 375 DD6 XAVS 340 DD6 Capacidad 507 a 750 cfm Presión 102 a 175 psig nominales Motor Caterpillar Modelos XAS 750 CD6 XAMS 600 CD6 XAHS 500 CD6

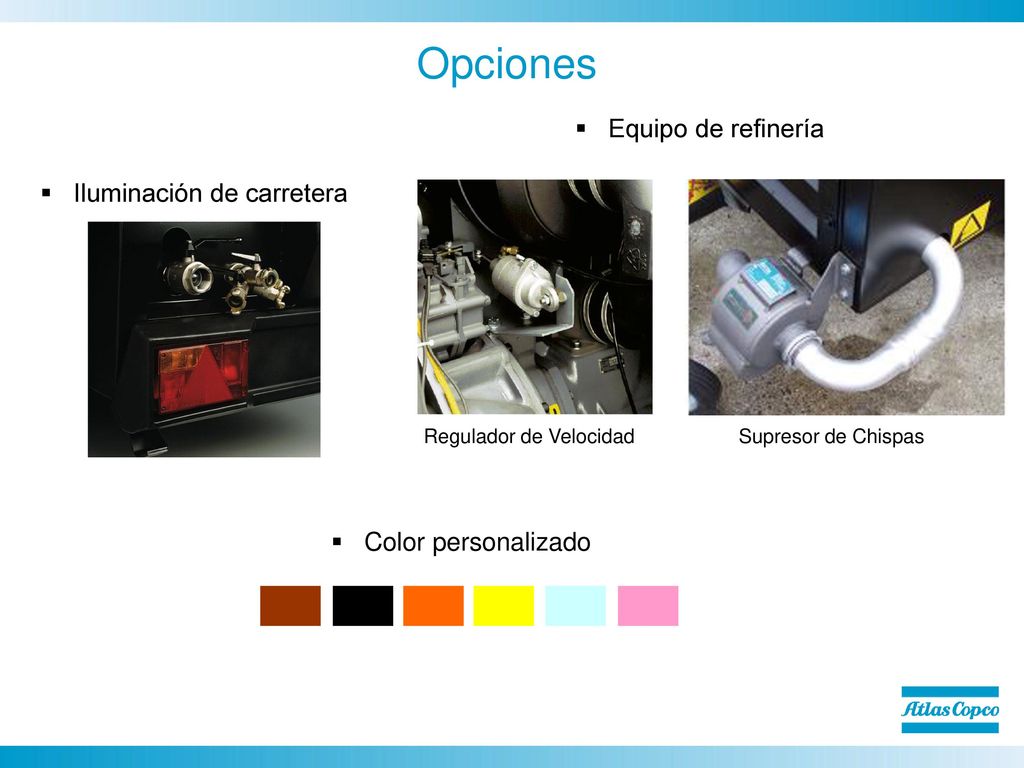

19 Opciones Equipo de refinería Iluminación de carretera
Regulador de Velocidad Supresor de Chispas Color personalizado

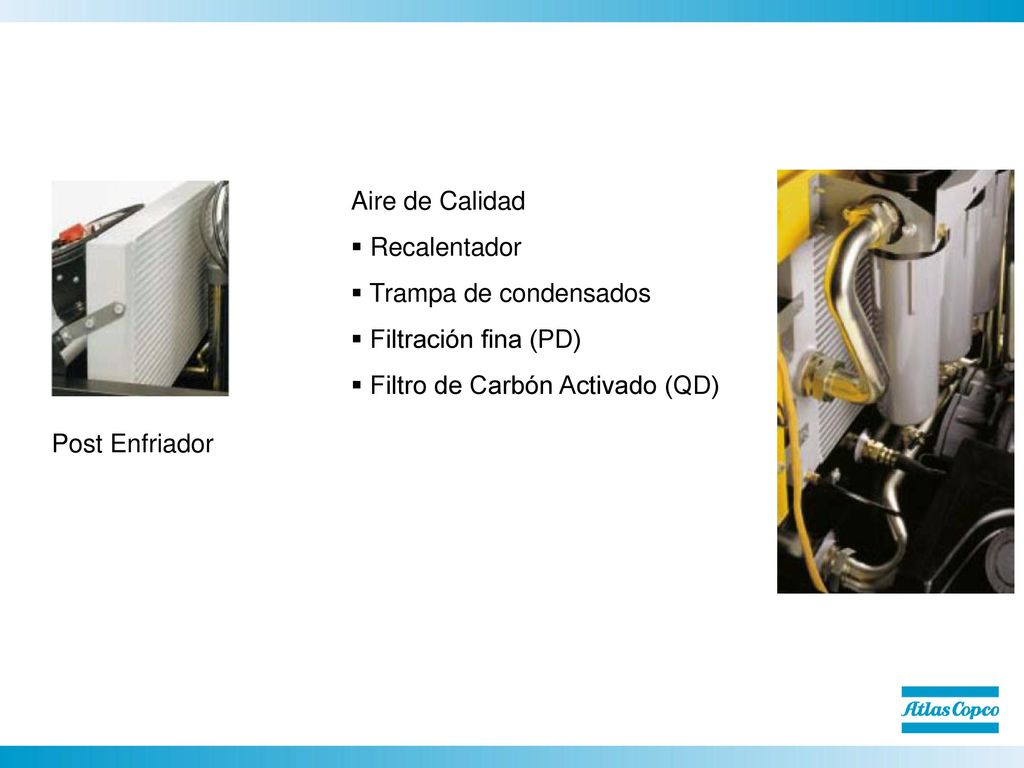

20 Aire de Calidad Recalentador Trampa de condensados Filtración fina (PD) Filtro de Carbón Activado (QD) Post Enfriador

21 Consumo de combustible Consumo de combustible

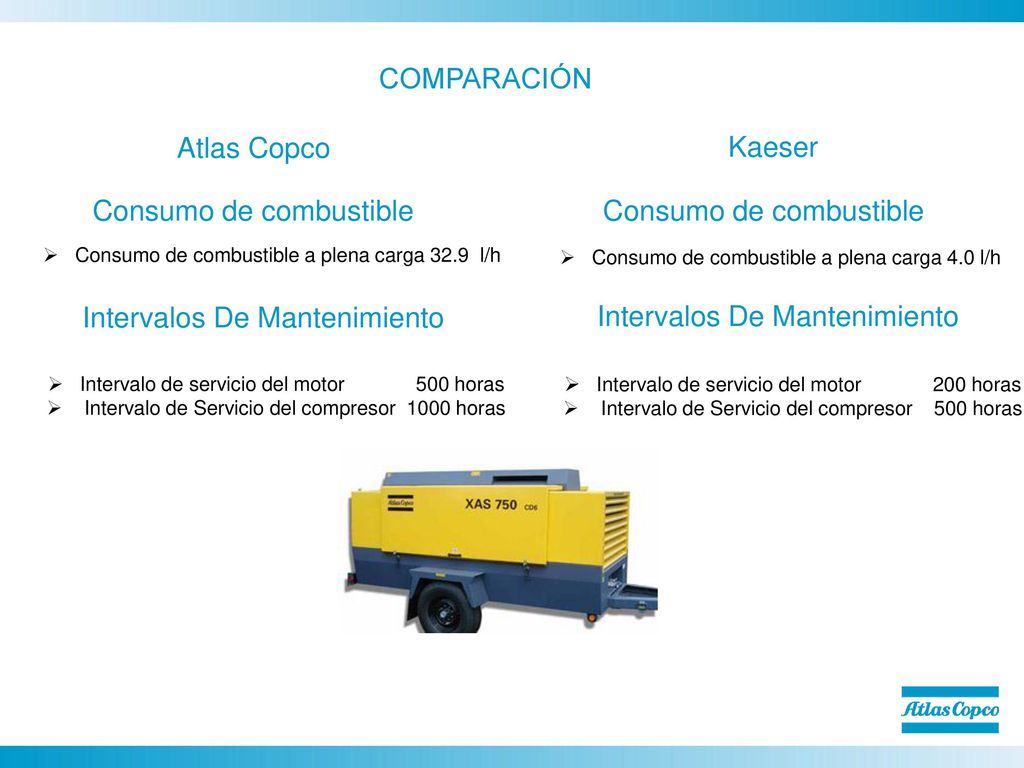

COMPARACIÓN Atlas Copco Kaeser Consumo de combustible Consumo de combustible Consumo de combustible a plena carga l/h Consumo de combustible a plena carga 4.0 l/h Intervalos De Mantenimiento Intervalos De Mantenimiento Intervalo de servicio del motor horas Intervalo de Servicio del compresor horas Intervalo de servicio del motor horas Intervalo de Servicio del compresor horas

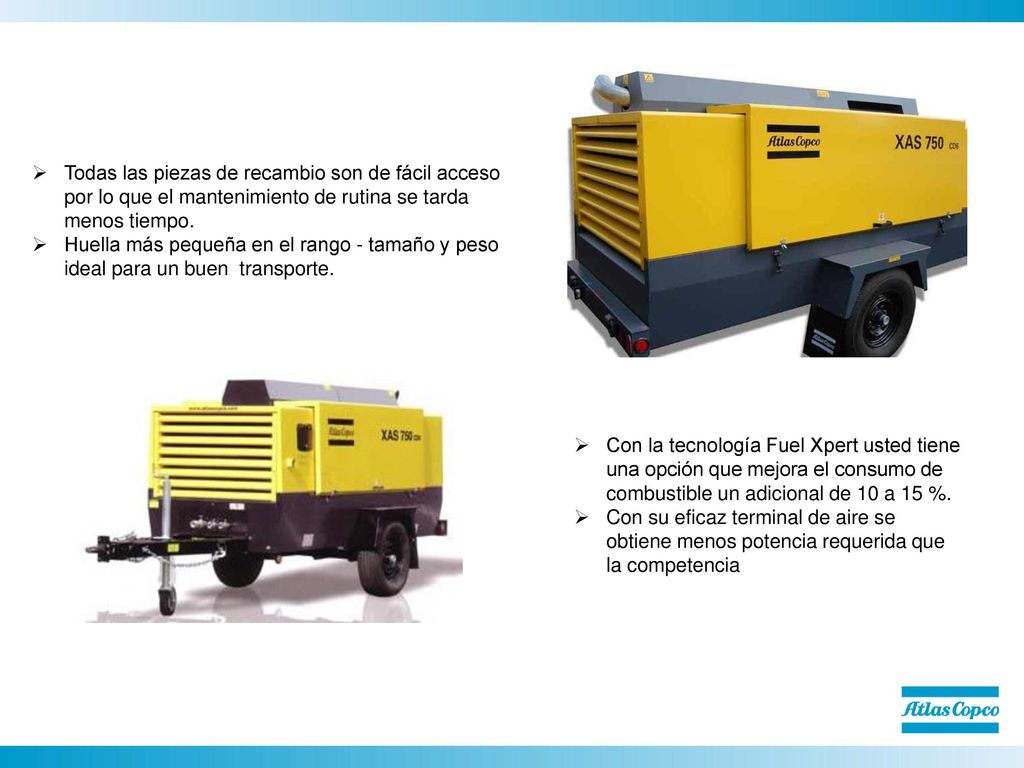

22 Todas las piezas de recambio son de fácil acceso por lo que el mantenimiento de rutina se tarda menos tiempo. Huella más pequeña en el rango - tamaño y peso ideal para un buen transporte. Con la tecnología Fuel Xpert usted tiene una opción que mejora el consumo de combustible un adicional de 10 a 15 %. Con su eficaz terminal de aire se obtiene menos potencia requerida que la competencia

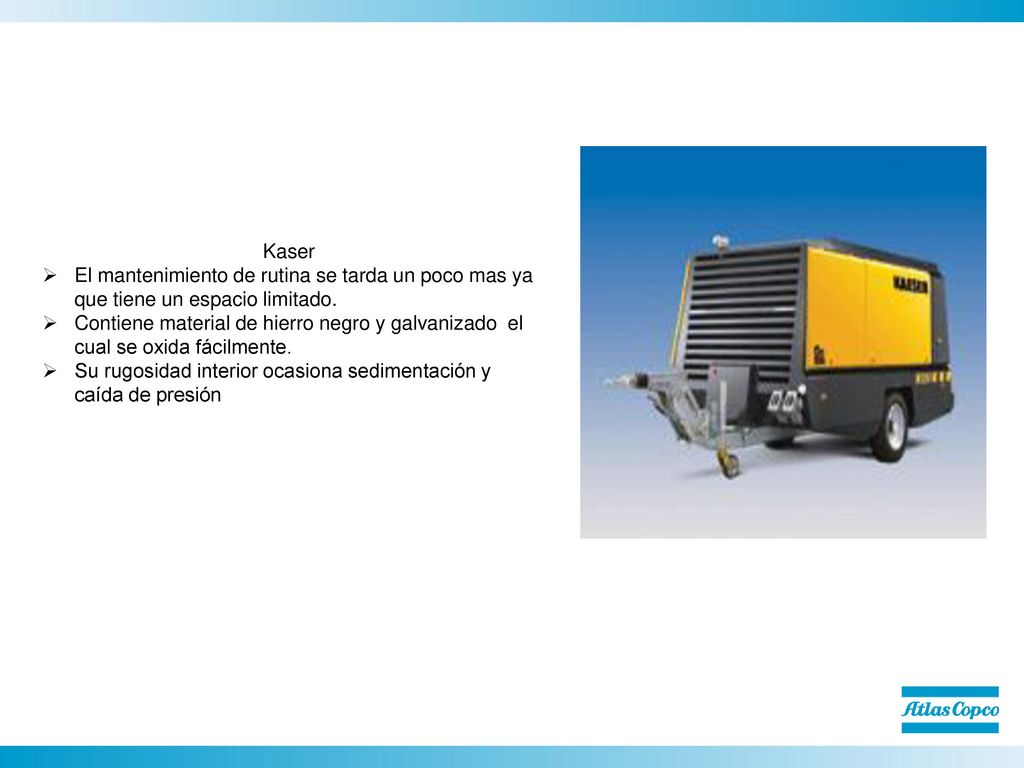

23 Kaser El mantenimiento de rutina se tarda un poco mas ya que tiene un espacio limitado. Contiene material de hierro negro y galvanizado el cual se oxida fácilmente. Su rugosidad interior ocasiona sedimentación y caída de presión

24 Consumo de combustible Consumo de combustible

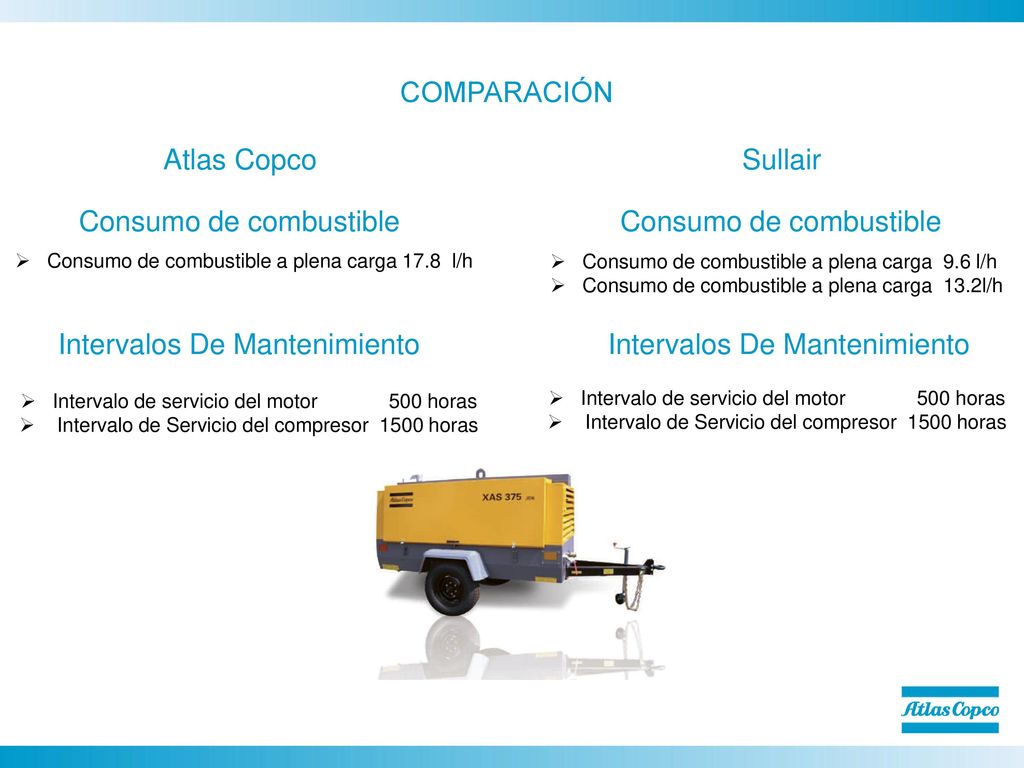

COMPARACIÓN Atlas Copco Sullair Consumo de combustible Consumo de combustible Consumo de combustible a plena carga l/h Consumo de combustible a plena carga 9.6 l/h Consumo de combustible a plena carga 13.2l/h Intervalos De Mantenimiento Intervalos De Mantenimiento Intervalo de servicio del motor horas Intervalo de Servicio del compresor horas Intervalo de servicio del motor horas Intervalo de Servicio del compresor horas

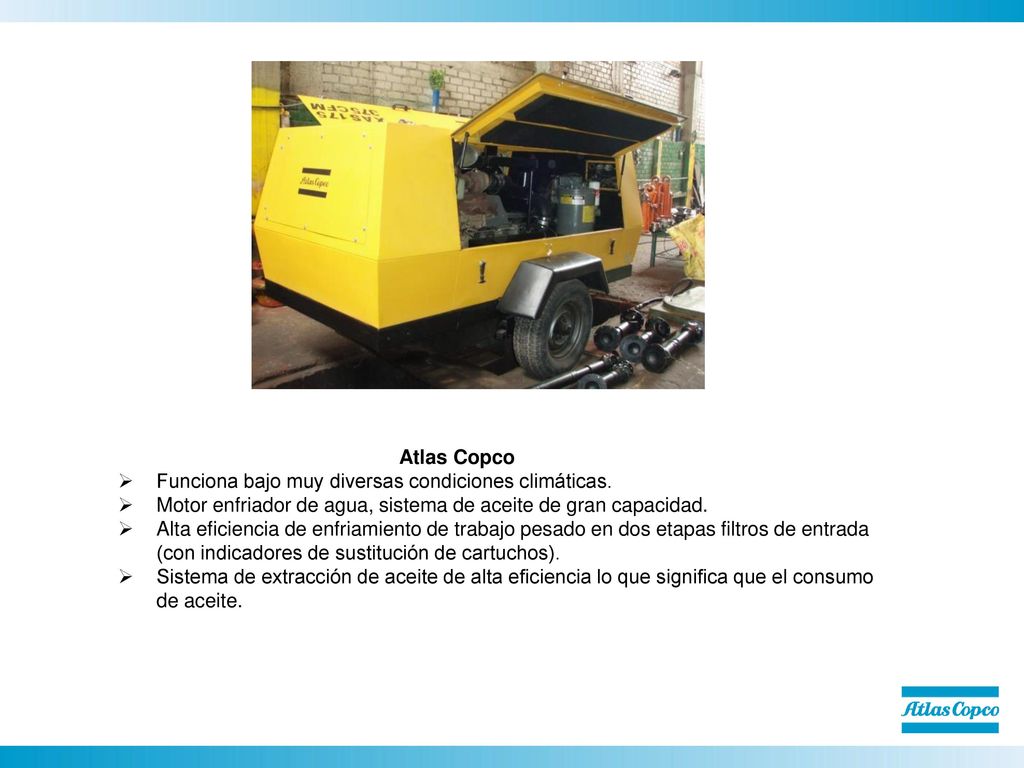

25 Atlas Copco Funciona bajo muy diversas condiciones climáticas. Motor enfriador de agua, sistema de aceite de gran capacidad. Alta eficiencia de enfriamiento de trabajo pesado en dos etapas filtros de entrada (con indicadores de sustitución de cartuchos). Sistema de extracción de aceite de alta eficiencia lo que significa que el consumo de aceite.

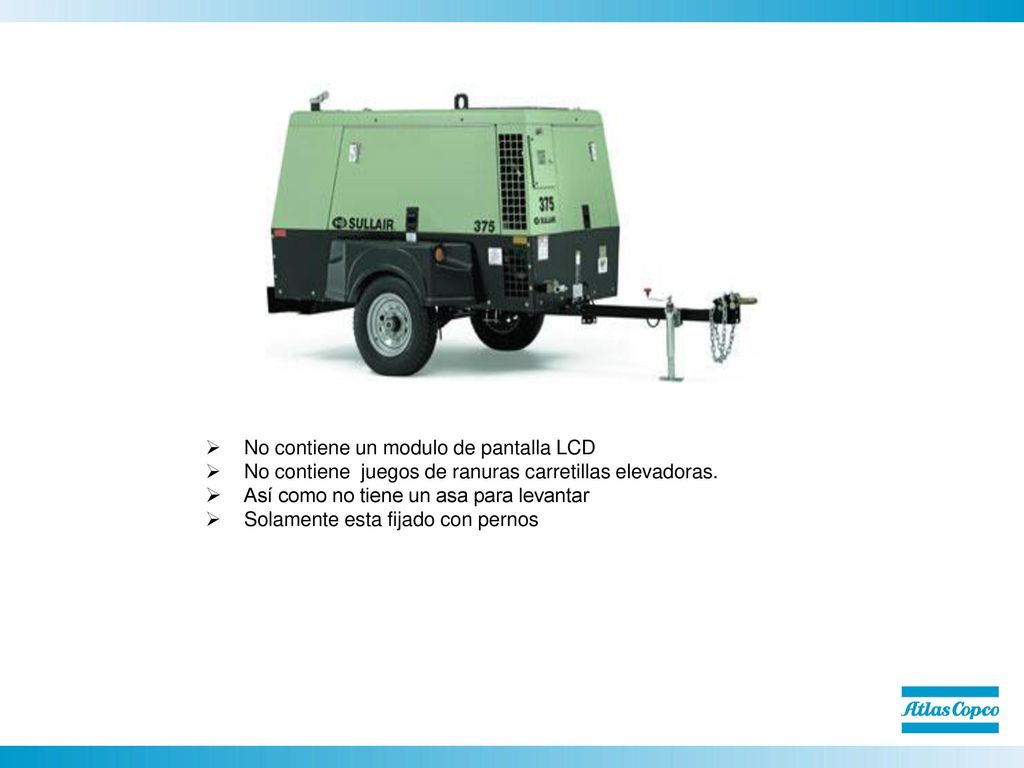

26 No contiene un modulo de pantalla LCD
No contiene juegos de ranuras carretillas elevadoras. Así como no tiene un asa para levantar Solamente esta fijado con pernos

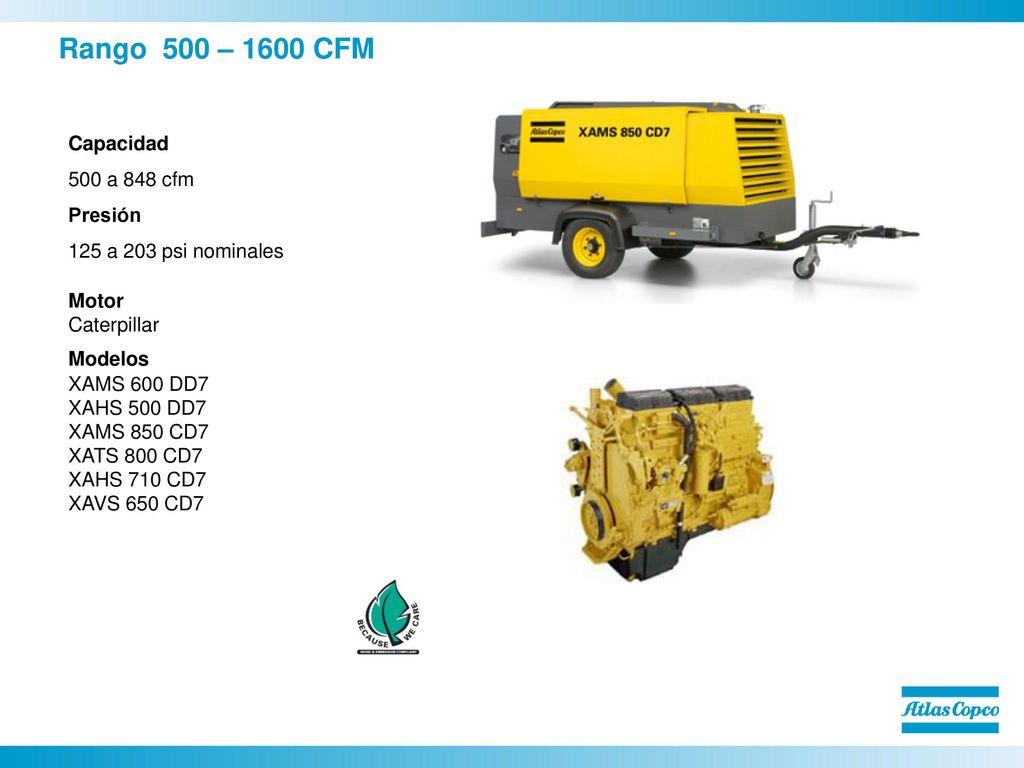

27 Rango 500 – 1600 CFM Capacidad 500 a 848 cfm Presión
125 a 203 psi nominales Motor Caterpillar Modelos XAMS 600 DD7 XAHS 500 DD7 XAMS 850 CD7 XATS 800 CD7 XAHS 710 CD7 XAVS 650 CD7

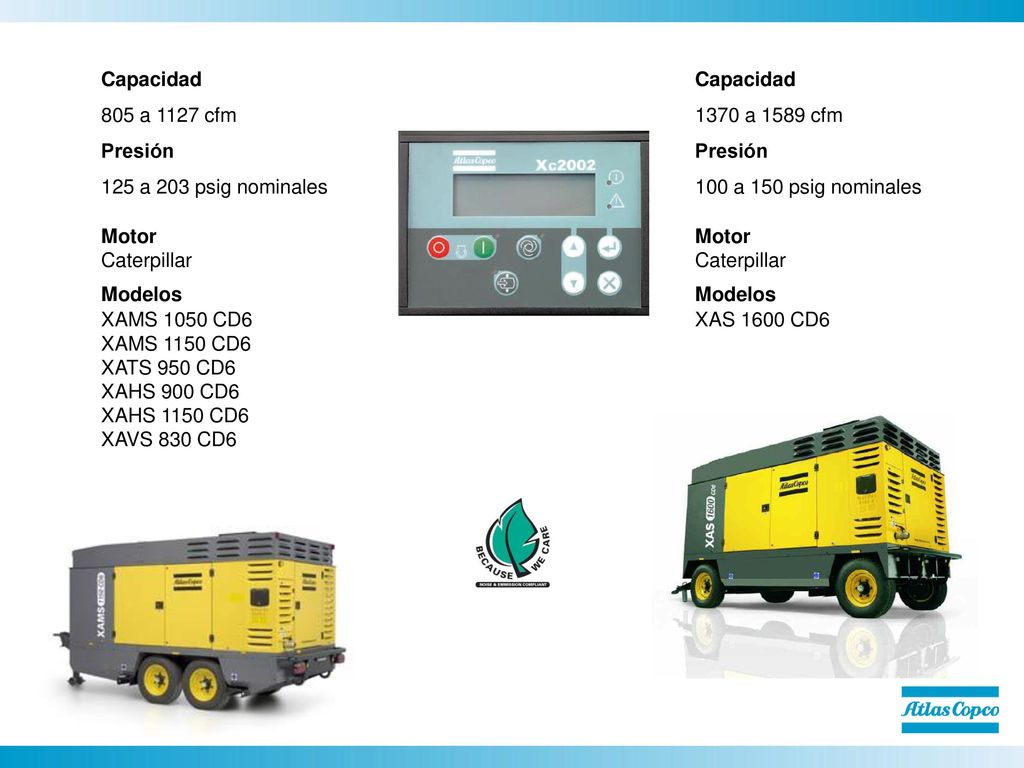

28 Capacidad 805 a 1127 cfm Presión 125 a 203 psig nominales Motor Caterpillar Modelos XAMS 1050 CD6 XAMS 1150 CD6 XATS 950 CD6 XAHS 900 CD6 XAHS 1150 CD6 XAVS 830 CD6 Capacidad 1370 a 1589 cfm Presión 100 a 150 psig nominales Motor Caterpillar Modelos XAS 1600 CD6

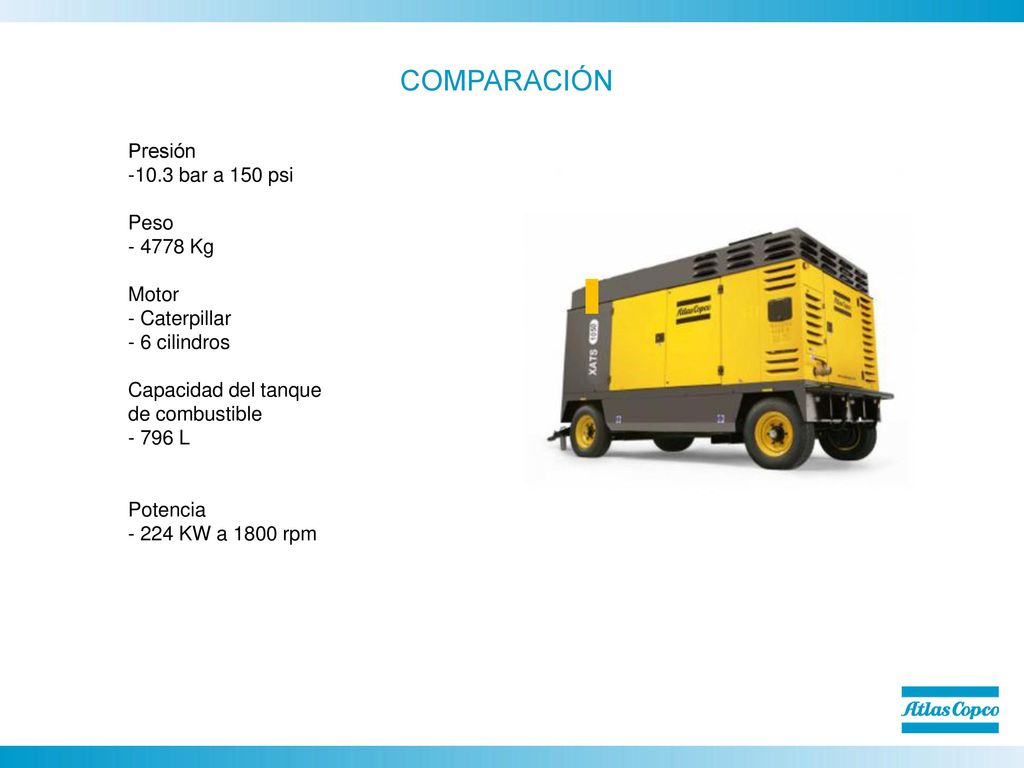

29 COMPARACIÓN Presión -10.3 bar a 150 psi Peso - 4778 Kg Motor
- Caterpillar - 6 cilindros Capacidad del tanque de combustible - 796 L Potencia - 224 KW a 1800 rpm

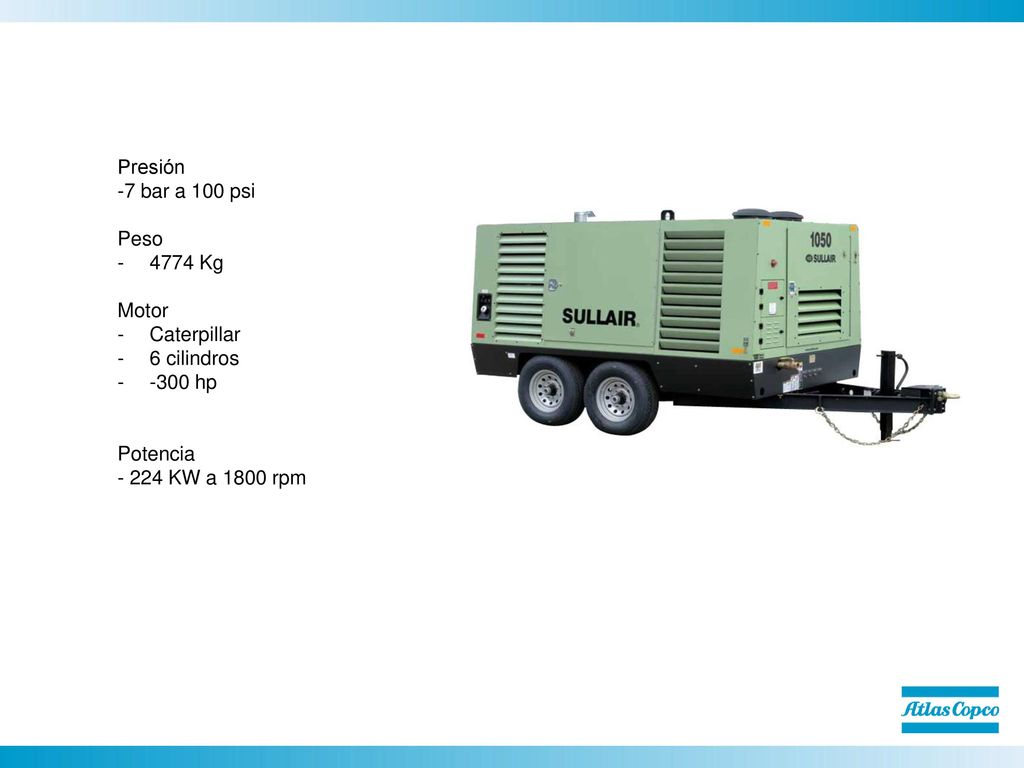

30 Presión -7 bar a 100 psi Peso 4774 Kg Motor Caterpillar 6 cilindros -300 hp Potencia - 224 KW a 1800 rpm

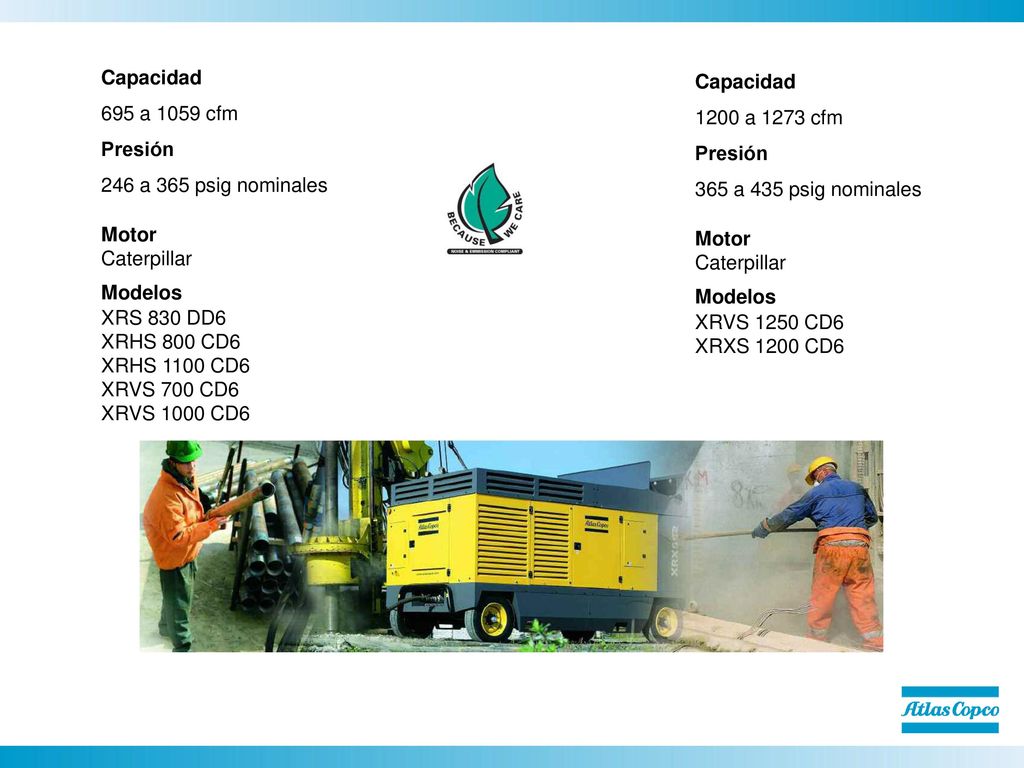

31 Capacidad 695 a 1059 cfm Presión 246 a 365 psig nominales Motor Caterpillar Modelos XRS 830 DD6 XRHS 800 CD6 XRHS 1100 CD6 XRVS 700 CD6 XRVS 1000 CD6 Capacidad 1200 a 1273 cfm Presión 365 a 435 psig nominales Motor Caterpillar Modelos XRVS 1250 CD6 XRXS 1200 CD6

32 SMALL MEDIUM LARGE 7 - 35 Barg 41,6 – 55,2 m³/min (100 – 508 PSI)

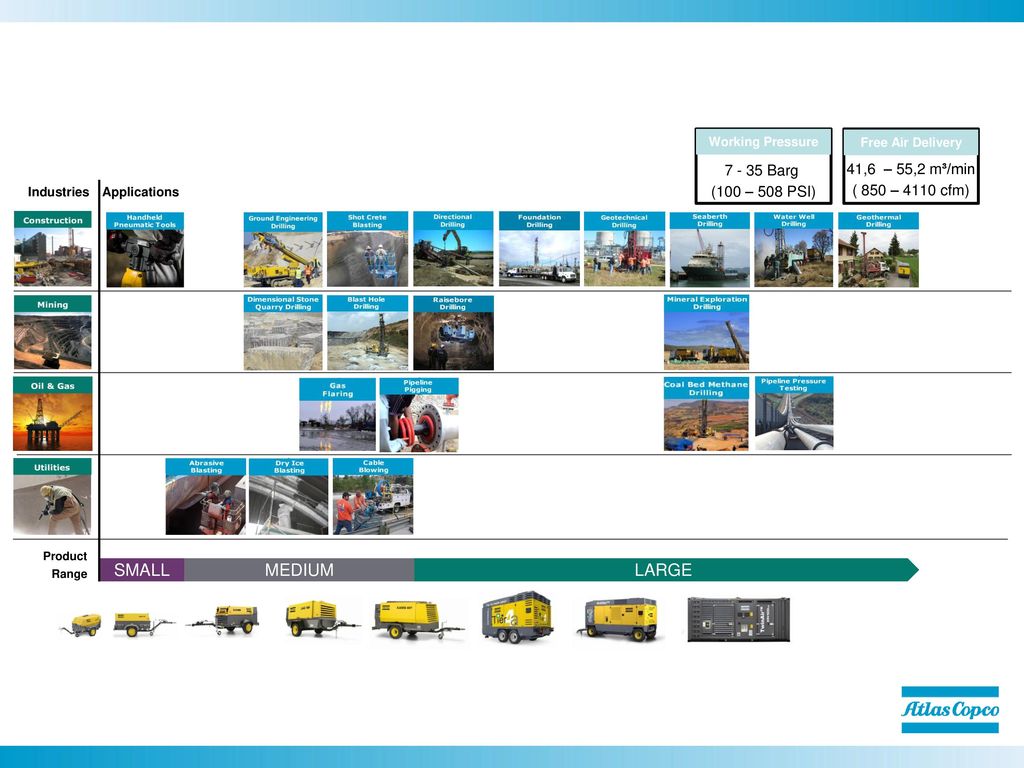

Working Pressure Free Air Delivery Barg (100 – 508 PSI) 41,6 – 55,2 m³/min ( 850 – 4110 cfm) Industries Applications Product Range SMALL MEDIUM LARGE

33 Chorreado abrasivo y pintura Perforación de barrenos para voladura

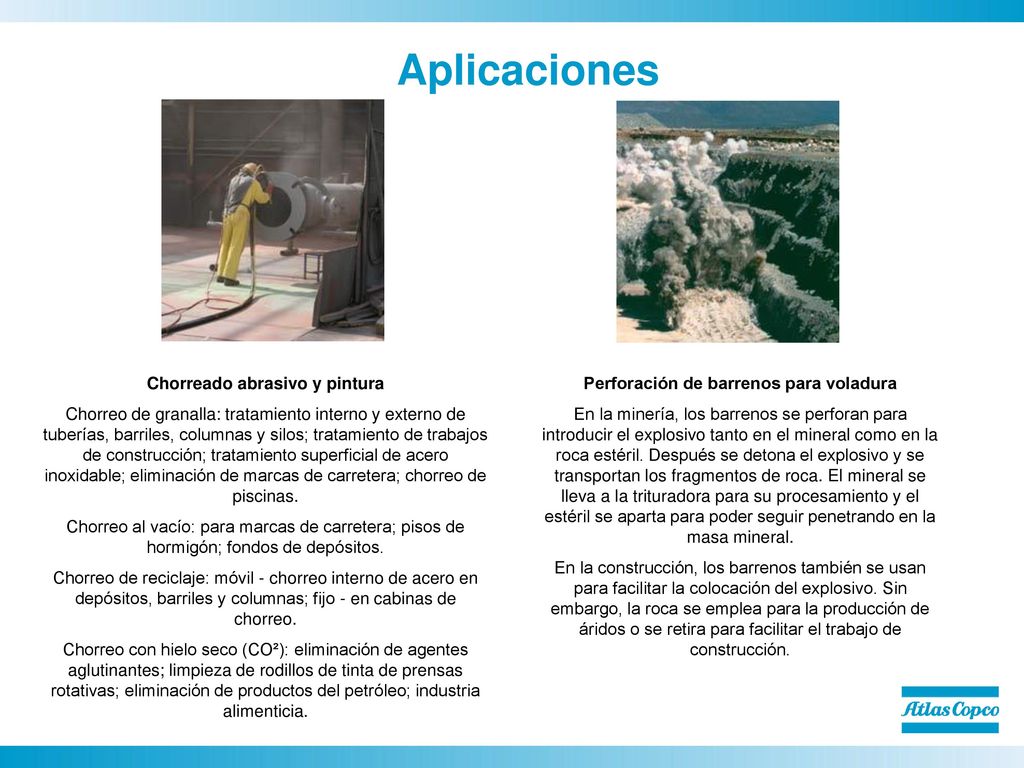

Aplicaciones Chorreado abrasivo y pintura Chorreo de granalla: tratamiento interno y externo de tuberías, barriles, columnas y silos; tratamiento de trabajos de construcción; tratamiento superficial de acero inoxidable; eliminación de marcas de carretera; chorreo de piscinas. Chorreo al vacío: para marcas de carretera; pisos de hormigón; fondos de depósitos. Chorreo de reciclaje: móvil - chorreo interno de acero en depósitos, barriles y columnas; fijo - en cabinas de chorreo. Chorreo con hielo seco (CO²): eliminación de agentes aglutinantes; limpieza de rodillos de tinta de prensas rotativas; eliminación de productos del petróleo; industria alimenticia. Perforación de barrenos para voladura En la minería, los barrenos se perforan para introducir el explosivo tanto en el mineral como en la roca estéril. Después se detona el explosivo y se transportan los fragmentos de roca. El mineral se lleva a la trituradora para su procesamiento y el estéril se aparta para poder seguir penetrando en la masa mineral. En la construcción, los barrenos también se usan para facilitar la colocación del explosivo. Sin embargo, la roca se emplea para la producción de áridos o se retira para facilitar el trabajo de construcción.

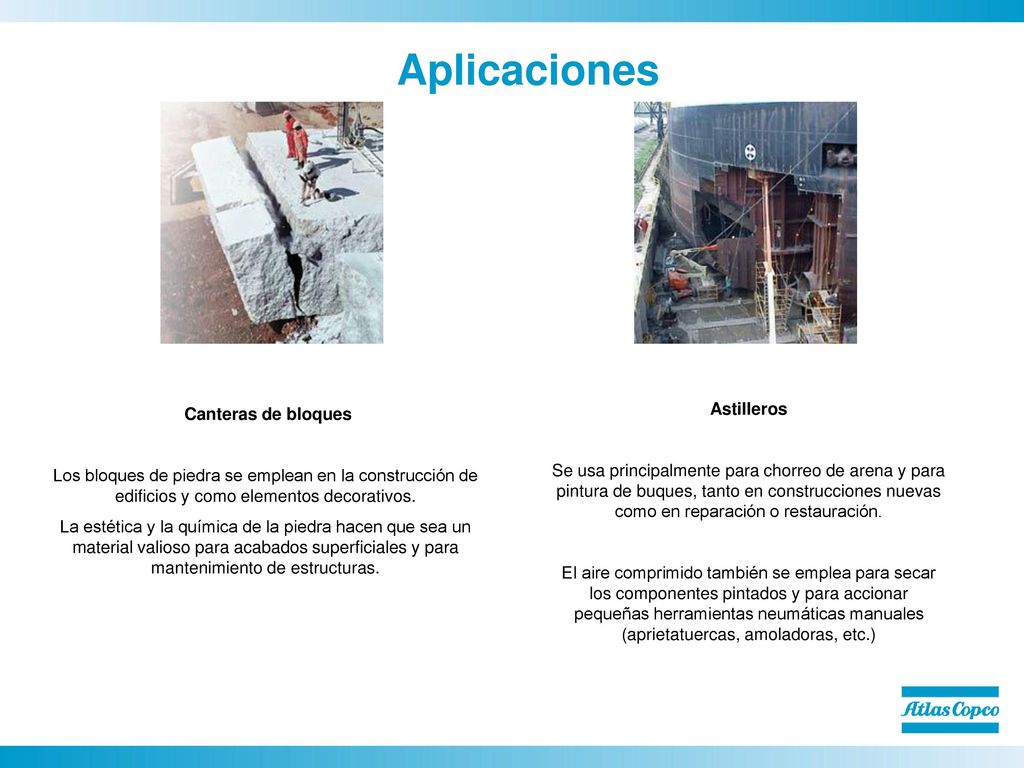

34 Aplicaciones Canteras de bloques Astilleros
Los bloques de piedra se emplean en la construcción de edificios y como elementos decorativos. La estética y la química de la piedra hacen que sea un material valioso para acabados superficiales y para mantenimiento de estructuras. Astilleros Se usa principalmente para chorreo de arena y para pintura de buques, tanto en construcciones nuevas como en reparación o restauración. El aire comprimido también se emplea para secar los componentes pintados y para accionar pequeñas herramientas neumáticas manuales (aprietatuercas, amoladoras, etc.)

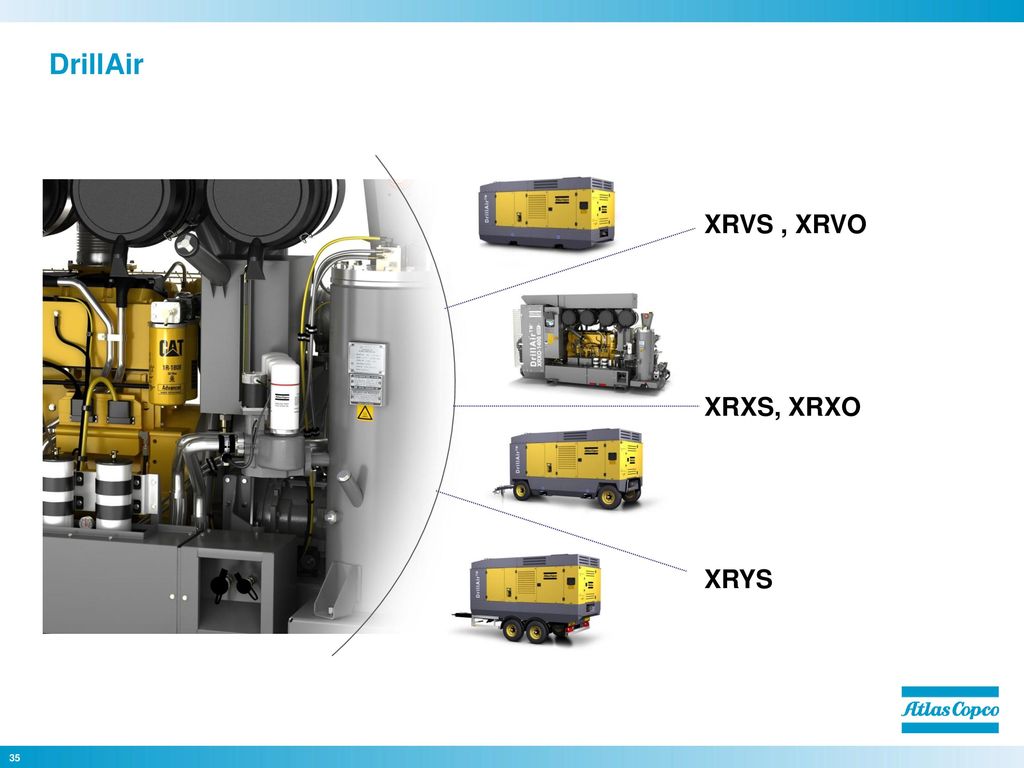

35 DrillAir XRVS , XRVO XRXS, XRXO XRYS 35

36 Primera marca a nivel mundial - DrillAirXpert

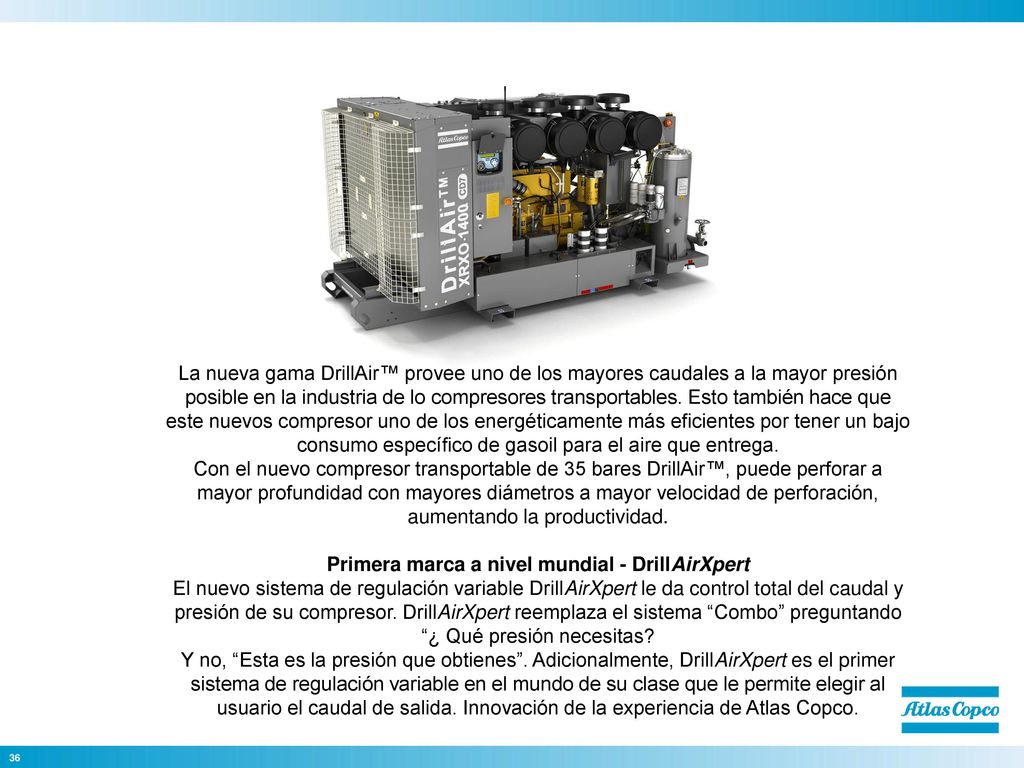

La nueva gama DrillAir™ provee uno de los mayores caudales a la mayor presión posible en la industria de lo compresores transportables. Esto también hace que este nuevos compresor uno de los energéticamente más eficientes por tener un bajo consumo específico de gasoil para el aire que entrega. Con el nuevo compresor transportable de 35 bares DrillAir™, puede perforar a mayor profundidad con mayores diámetros a mayor velocidad de perforación, aumentando la productividad. Primera marca a nivel mundial - DrillAirXpert El nuevo sistema de regulación variable DrillAirXpert le da control total del caudal y presión de su compresor. DrillAirXpert reemplaza el sistema “Combo” preguntando “¿ Qué presión necesitas? Y no, “Esta es la presión que obtienes”. Adicionalmente, DrillAirXpert es el primer sistema de regulación variable en el mundo de su clase que le permite elegir al usuario el caudal de salida. Innovación de la experiencia de Atlas Copco. 36

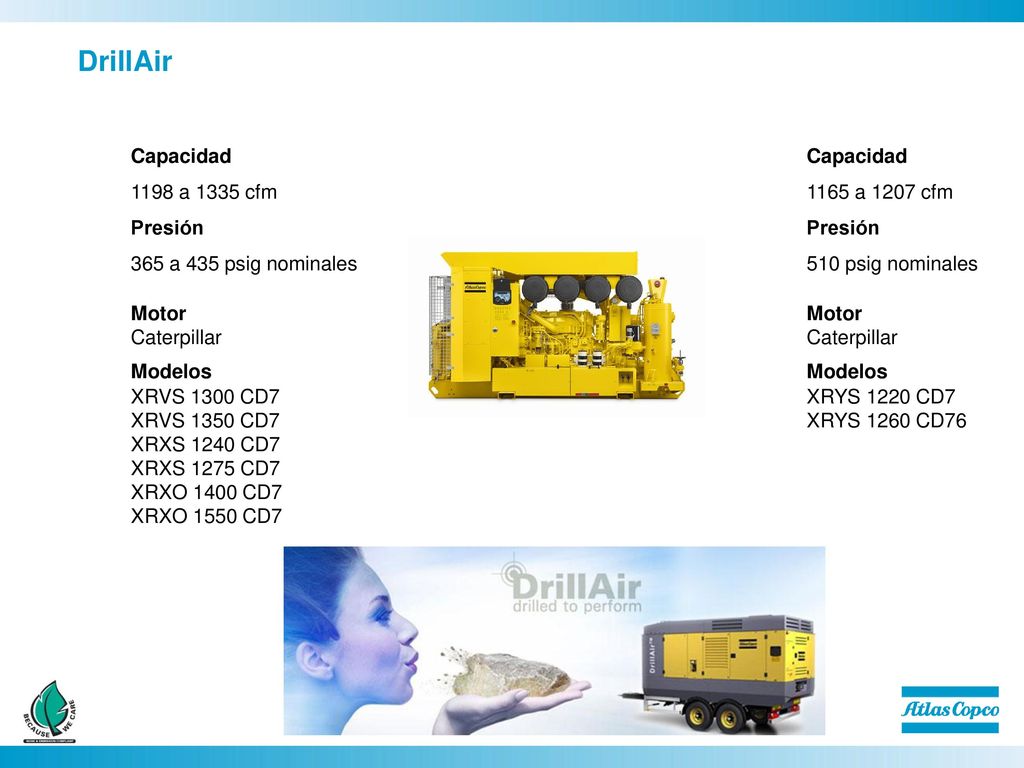

37 DrillAir Capacidad 1198 a 1335 cfm Presión 365 a 435 psig nominales
Motor Caterpillar Modelos XRVS 1300 CD7 XRVS 1350 CD7 XRXS 1240 CD7 XRXS 1275 CD7 XRXO 1400 CD7 XRXO 1550 CD7 Capacidad 1165 a 1207 cfm Presión 510 psig nominales Motor Caterpillar Modelos XRYS 1220 CD7 XRYS 1260 CD76

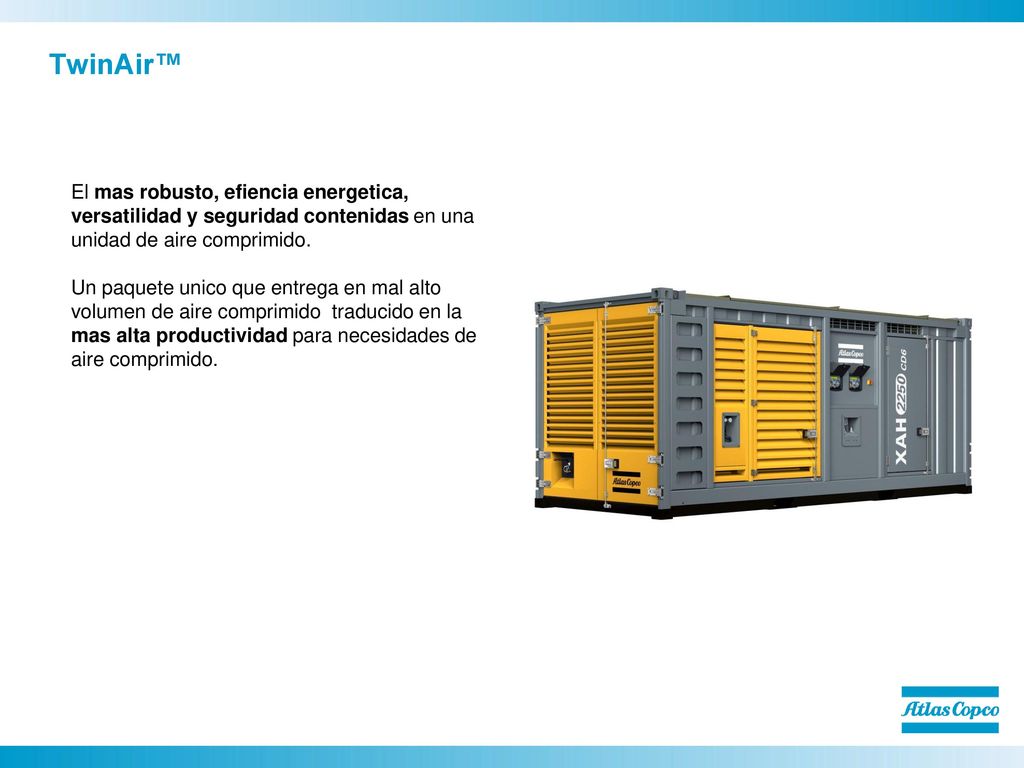

38 TwinAir™ El mas robusto, efiencia energetica, versatilidad y seguridad contenidas en una unidad de aire comprimido. Un paquete unico que entrega en mal alto volumen de aire comprimido traducido en la mas alta productividad para necesidades de aire comprimido.

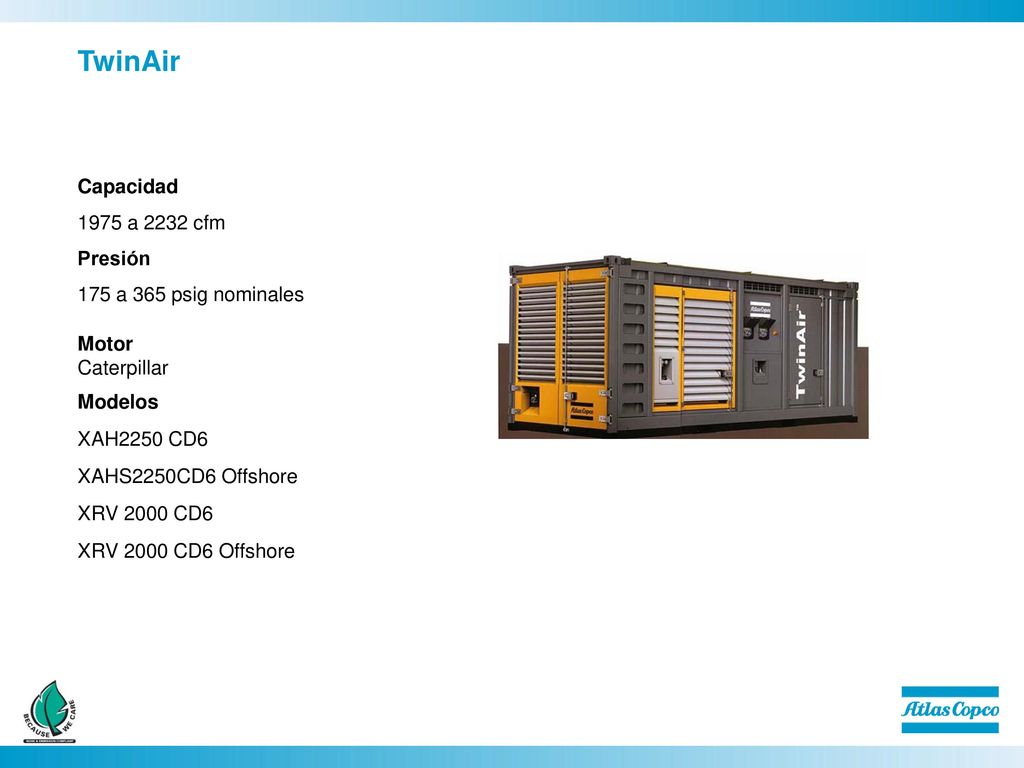

39 TwinAir Capacidad 1975 a 2232 cfm Presión 175 a 365 psig nominales
Motor Caterpillar Modelos XAH2250 CD6 XAHS2250CD6 Offshore XRV 2000 CD6 XRV 2000 CD6 Offshore

40 Hurricane Booster Compressors

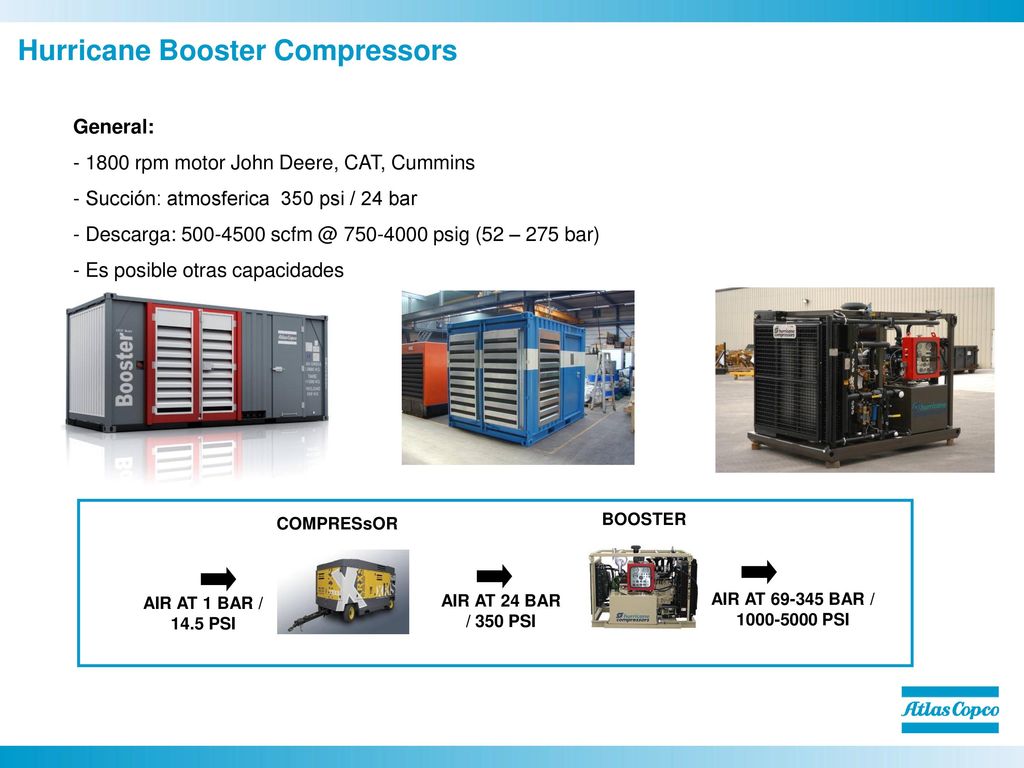

General: rpm motor John Deere, CAT, Cummins - Succión: atmosferica 350 psi / 24 bar Descarga: psig (52 – 275 bar) Es posible otras capacidades COMPRESsOR BOOSTER AIR AT 1 BAR / 14.5 PSI AIR AT 24 BAR / 350 PSI AIR AT BAR / PSI

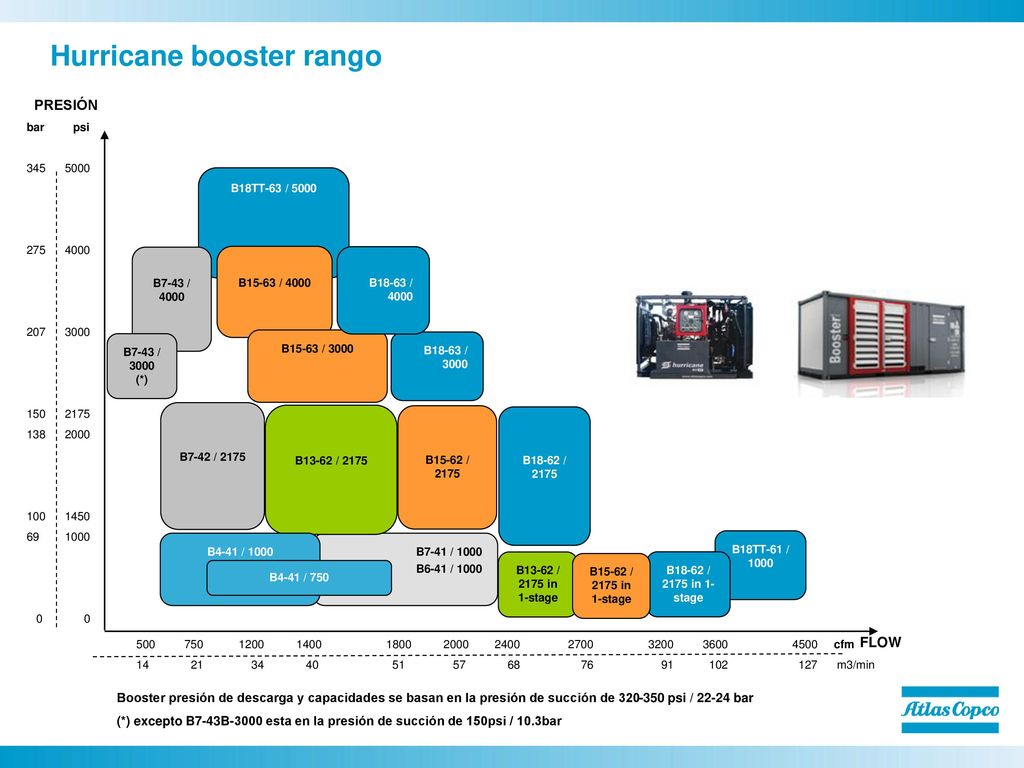

41 Hurricane booster rango
PRESIÓN bar psi B18TT-63 / 5000 B7-43 / 4000 B15-63 / 4000 B18-63 / 4000 B7-43 / 3000 (*) B15-63 / 3000 B18-63 / 3000 B7-42 / 2175 B13-62 / 2175 B15-62 / 2175 B18-62 / 2175 B4-41 / 1000 B7-41 / 1000 B6-41 / 1000 B18TT-61 / 1000 B13-62 / 2175 in 1-stage B15-62 / 2175 in 1-stage B18-62 / 2175 in 1-stage B4-41 / 750 cfm m3/min FLOW Booster presión de descarga y capacidades se basan en la presión de succión de psi / bar (*) excepto B7-43B-3000 esta en la presión de succión de 150psi / 10.3bar

42 SMALL MEDIUM LARGE + BOOSTERS 37 - 345 Barg (100 – 250 PSI)

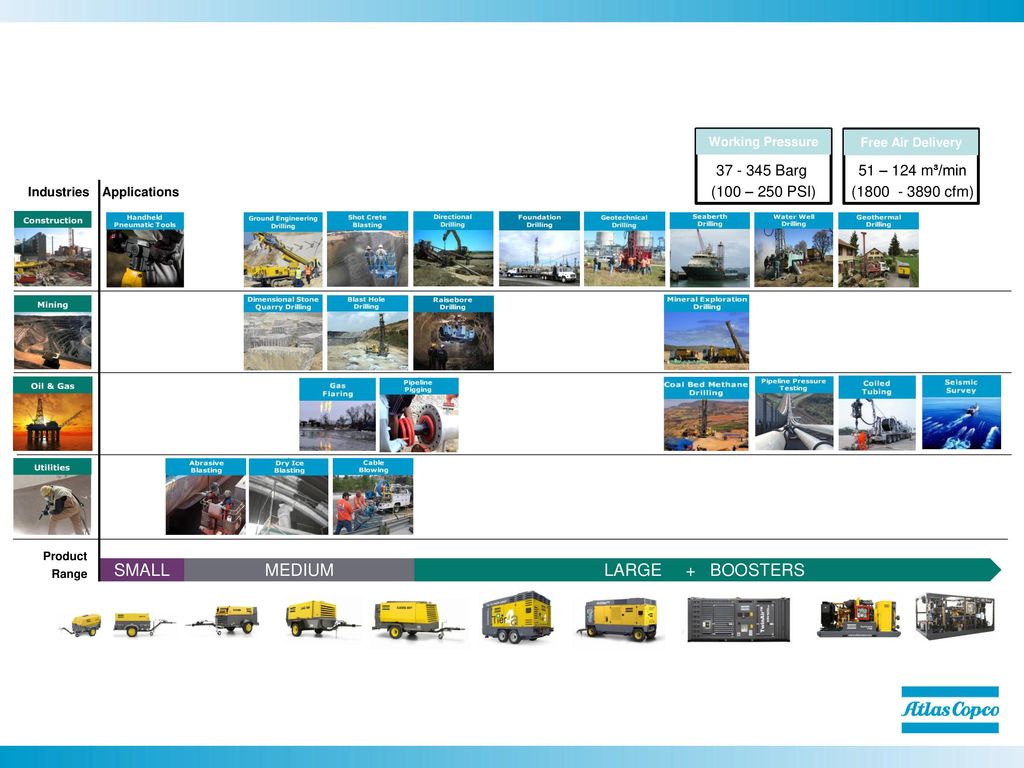

Working Pressure Free Air Delivery Barg (100 – 250 PSI) 51 – 124 m³/min ( cfm) Industries Applications Product Range SMALL MEDIUM LARGE BOOSTERS

43 Sirviendo a la industria del Petróleo y Gas

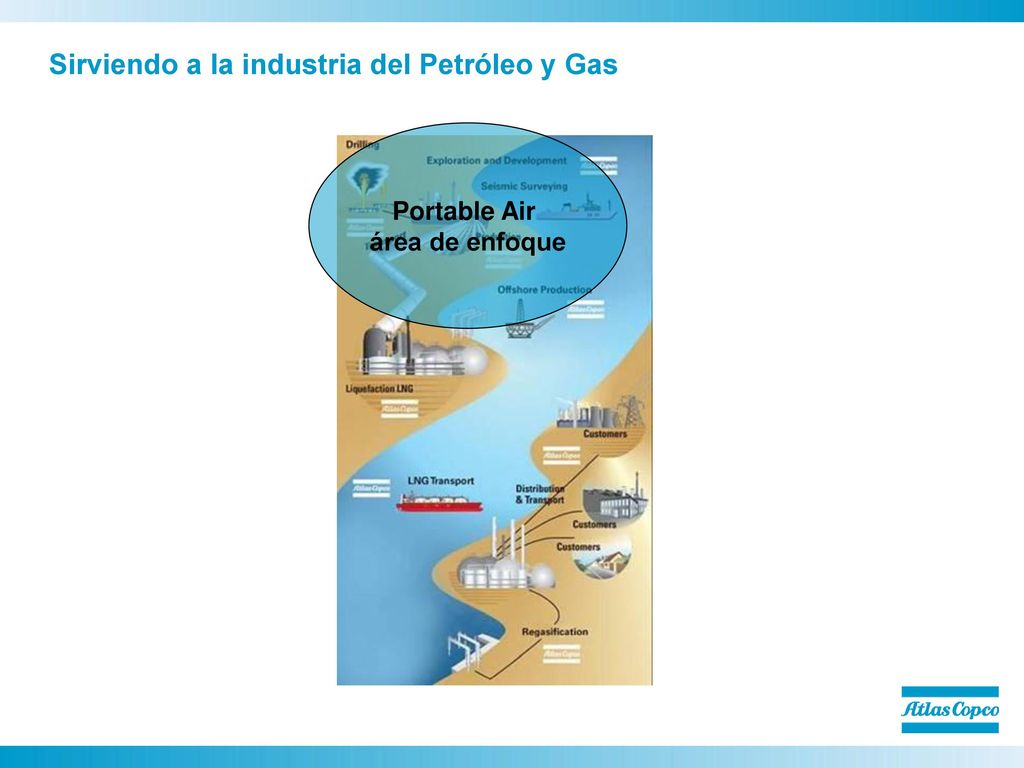

Portable Air área de enfoque

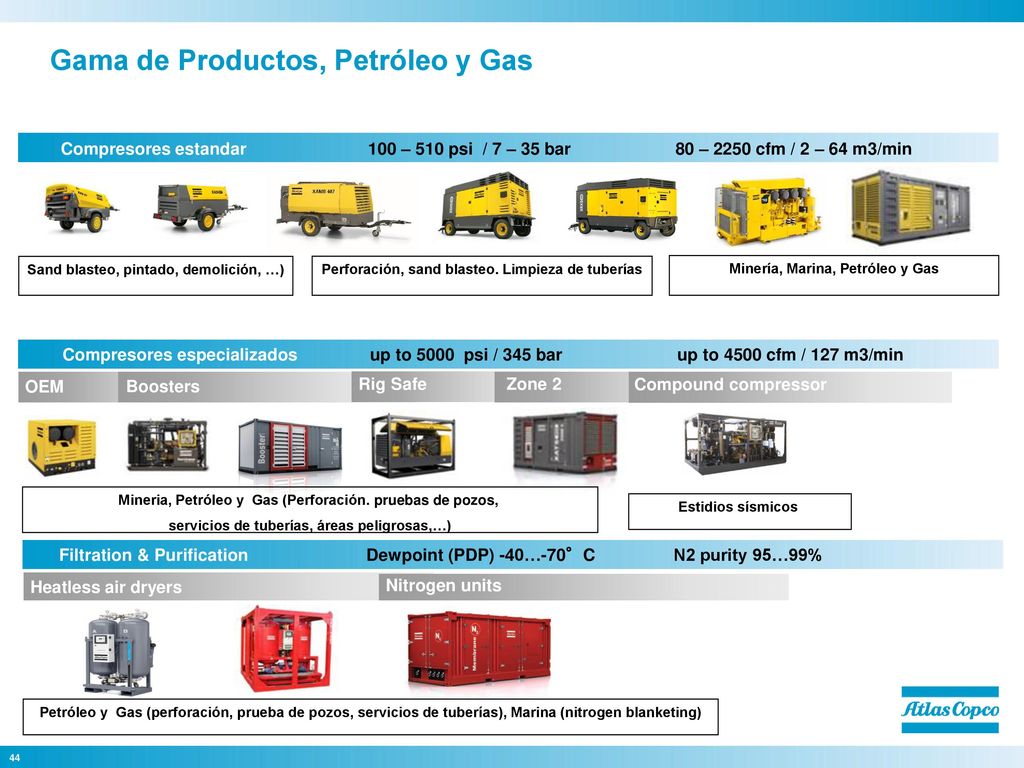

44 Gama de Productos, Petróleo y Gas
Compresores estandar – 510 psi / 7 – 35 bar 80 – 2250 cfm / 2 – 64 m3/min Sand blasteo, pintado, demolición, …) Perforación, sand blasteo. Limpieza de tuberías Minería, Marina, Petróleo y Gas Compresores especializados up to psi / 345 bar up to 4500 cfm / 127 m3/min OEM Boosters Rig Safe Zone 2 Compound compressor Mineria, Petróleo y Gas (Perforación. pruebas de pozos, servicios de tuberías, áreas peligrosas,…) Estidios sísmicos Trucción y ren Filtration & Purification Dewpoint (PDP) -40…-70°C N2 purity 95…99% Heatless air dryers Nitrogen units Petróleo y Gas (perforación, prueba de pozos, servicios de tuberías), Marina (nitrogen blanketing) 44

45 Hurricane offshore booster 2 etapas o 1 etapa de operación
Hurricane booster Equipo seguro Hurricane offshore booster B18-62 / 2250 Contenedor DNV 2.7-1 2 etapas o 1 etapa de operación psi psi 45

46 Atlas Copco equipos seguros

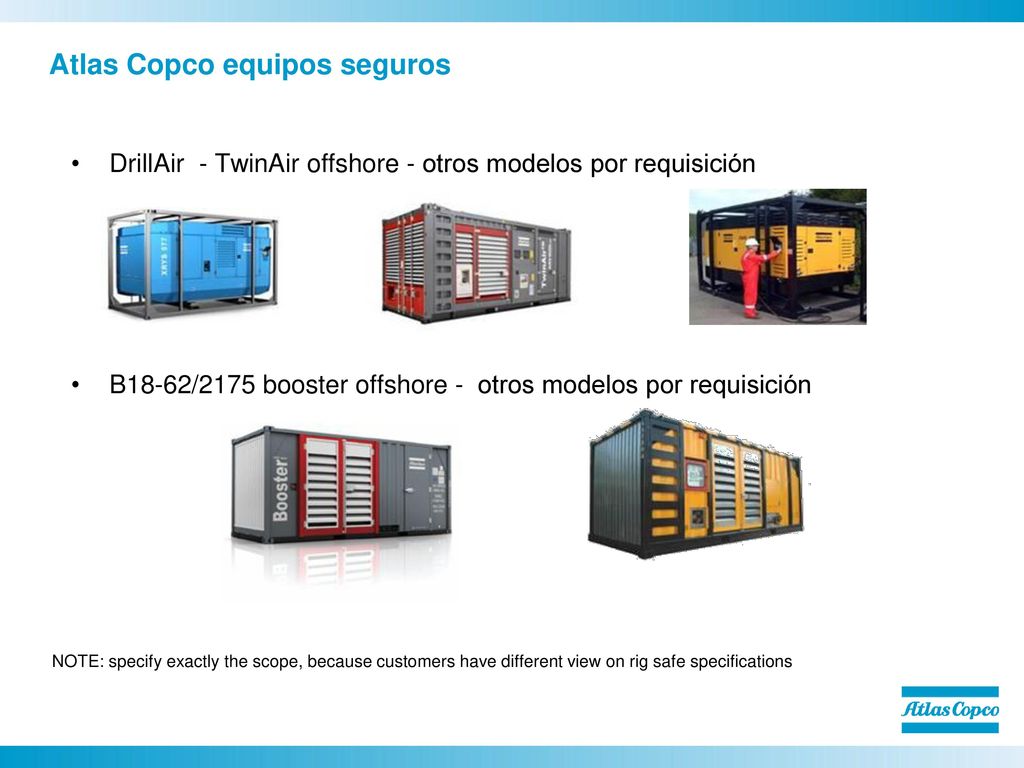

DrillAir - TwinAir offshore - otros modelos por requisición B18-62/2175 booster offshore - otros modelos por requisición NOTE: specify exactly the scope, because customers have different view on rig safe specifications

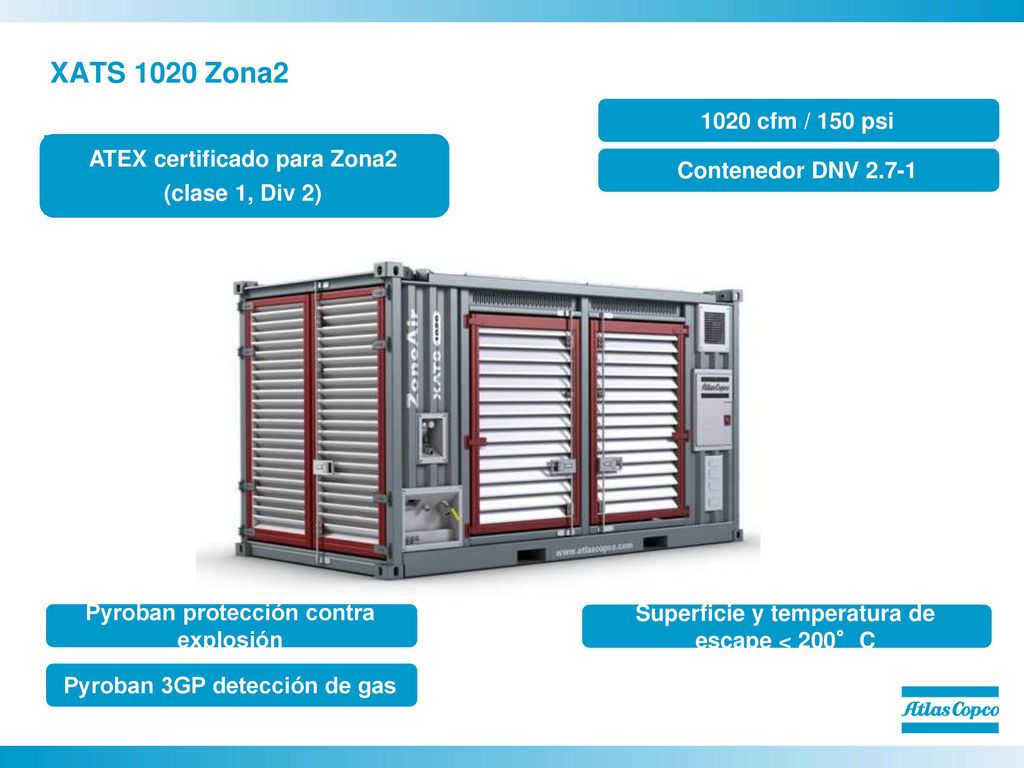

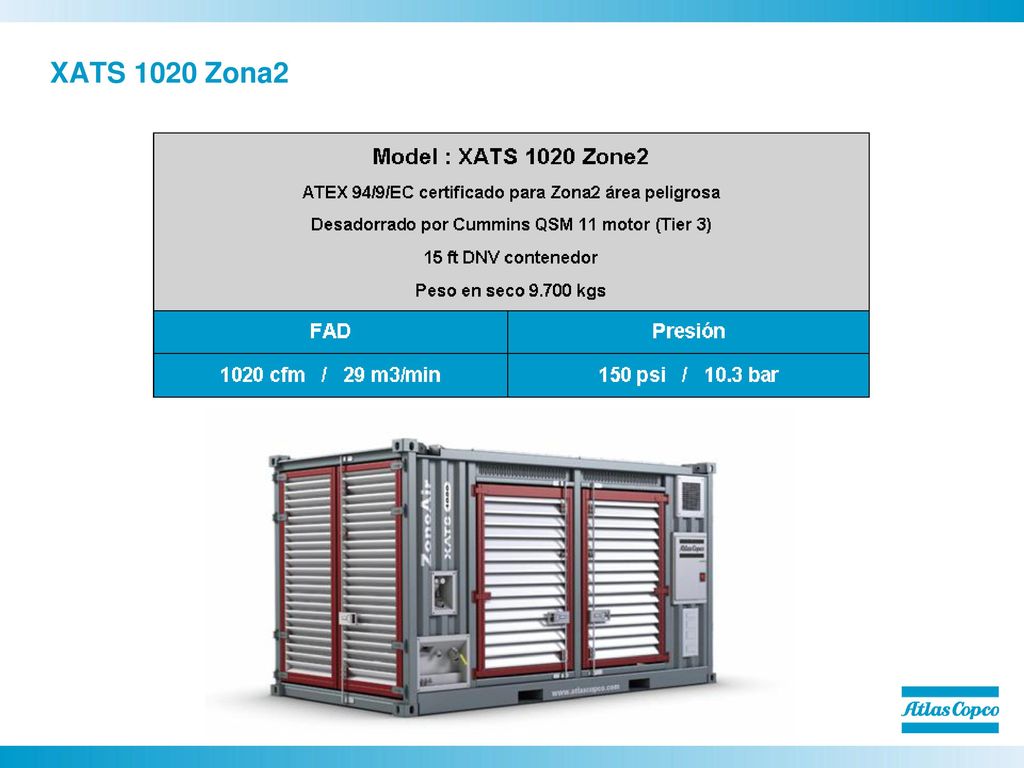

47 XATS 1020 Zona2 1020 cfm / 150 psi ATEX certificado para Zona2
(clase 1, Div 2) Contenedor DNV 2.7-1 Pyroban protección contra explosión Superficie y temperatura de escape < 200°C Pyroban 3GP detección de gas

48 XATS 1020 Zona2

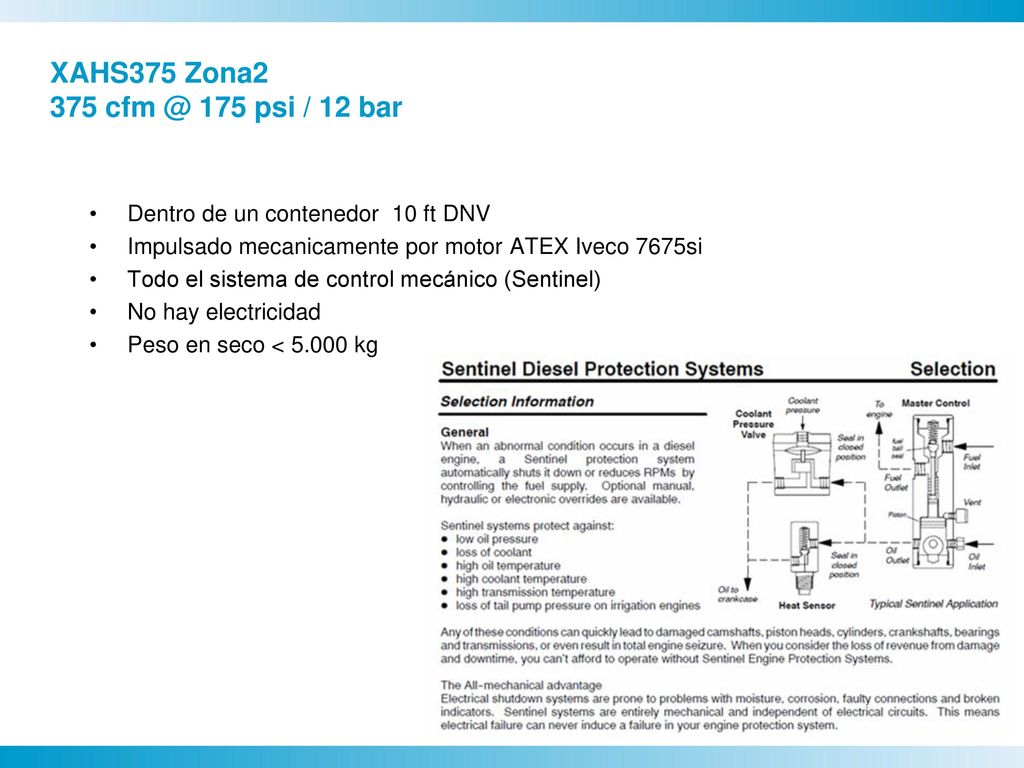

49 XAHS375 Zona psi / 12 bar Dentro de un contenedor 10 ft DNV Impulsado mecanicamente por motor ATEX Iveco 7675si Todo el sistema de control mecánico (Sentinel) No hay electricidad Peso en seco < kg

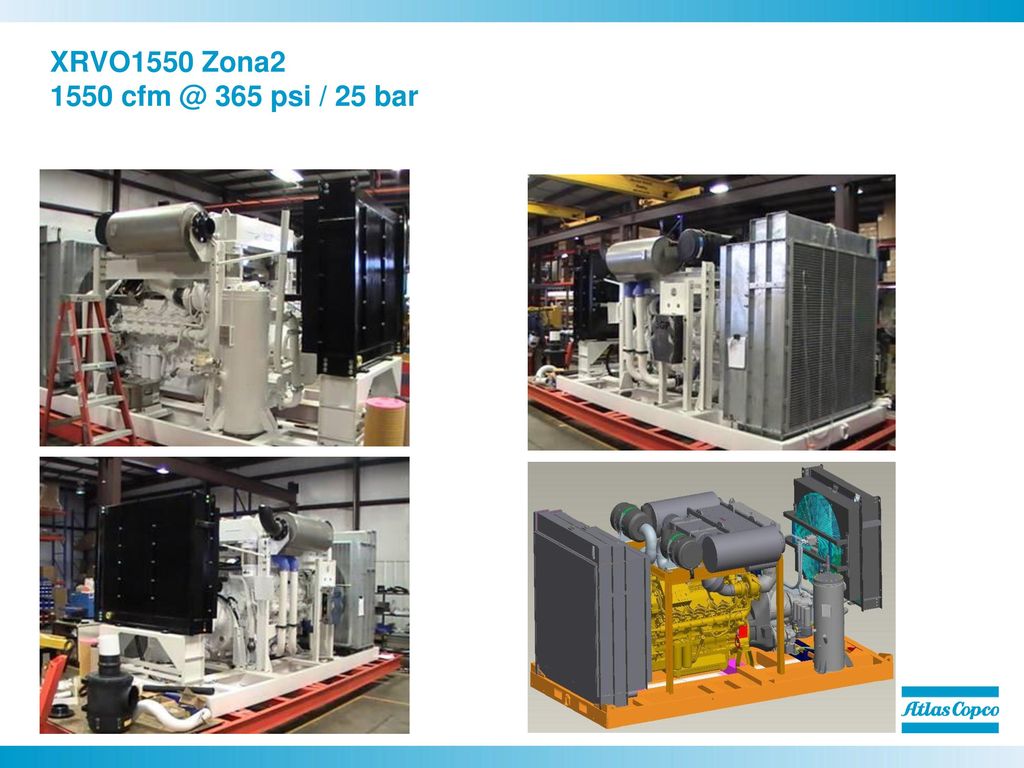

50 XRVO1550 Zona psi / 25 bar

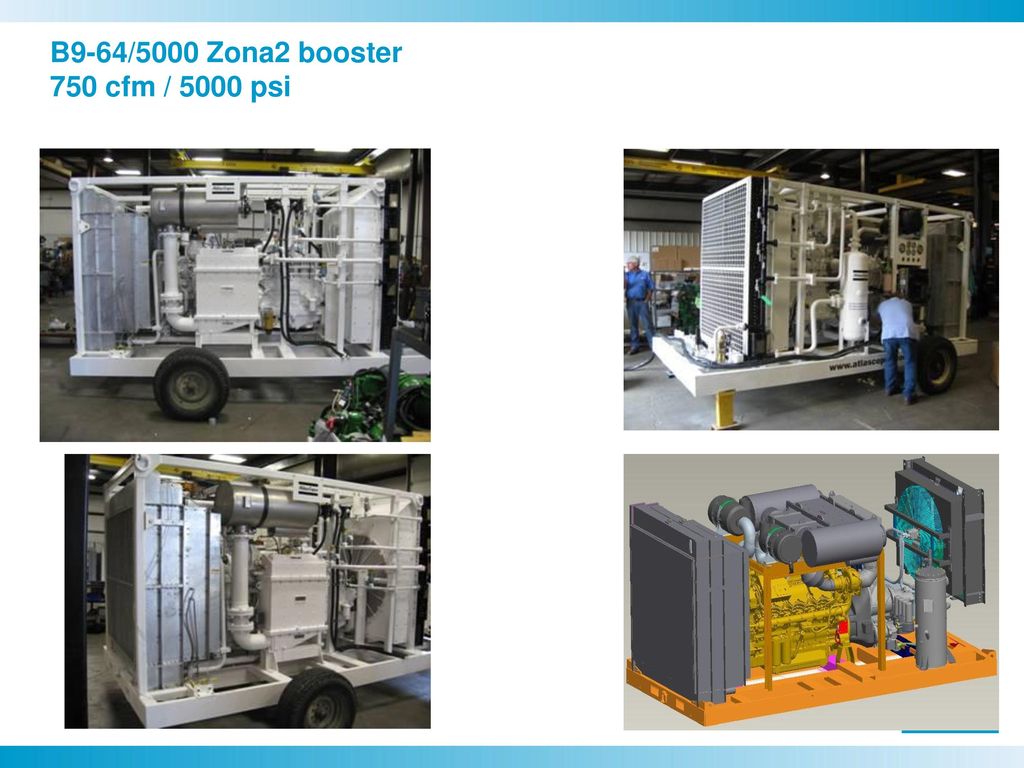

51 B9-64/5000 Zona2 booster 750 cfm / 5000 psi

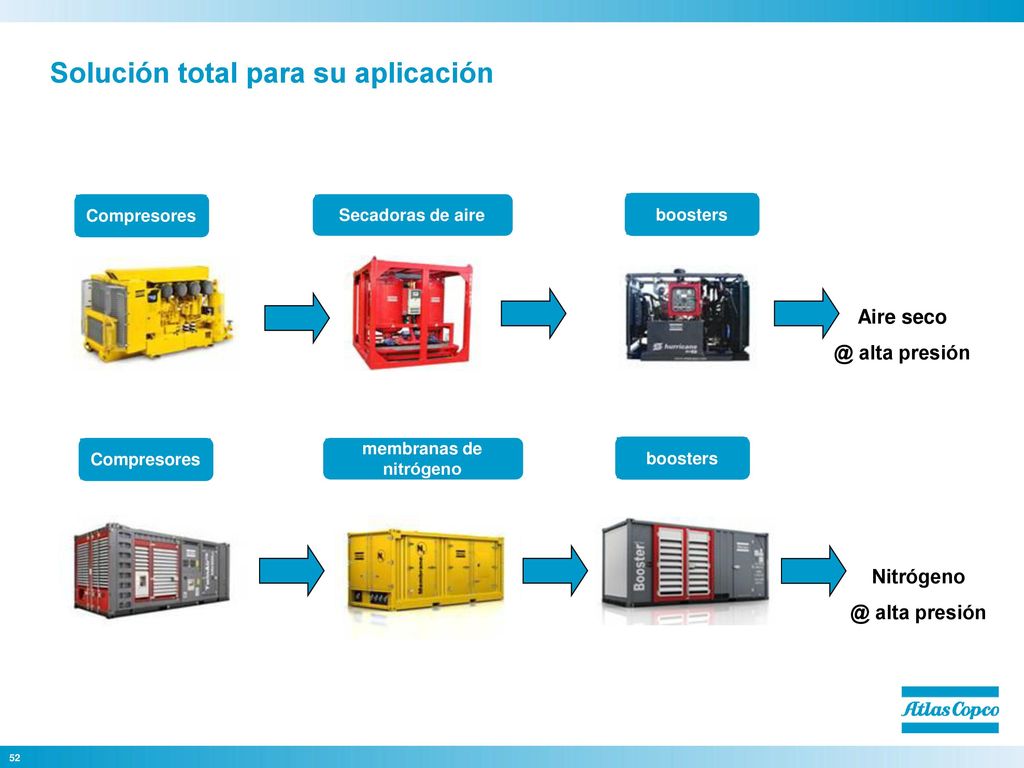

52 Solución total para su aplicación
Compresores Secadoras de aire boosters Aire seco @ alta presión Compresores membranas de nitrógeno boosters Nitrógeno @ alta presión 52

53 Secadoras de absorción tipo torres Ejemplos

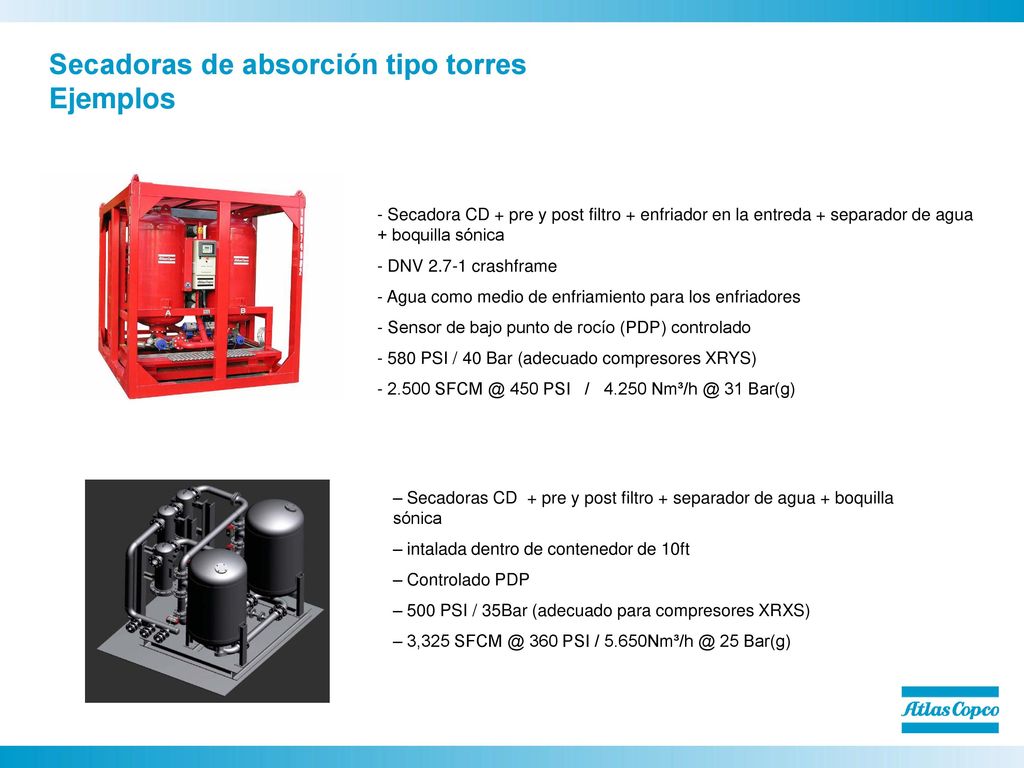

- Secadora CD + pre y post filtro + enfriador en la entreda + separador de agua + boquilla sónica DNV crashframe Agua como medio de enfriamiento para los enfriadores Sensor de bajo punto de rocío (PDP) controlado 580 PSI / 40 Bar (adecuado compresores XRYS) PSI / Bar(g) – Secadoras CD + pre y post filtro + separador de agua + boquilla sónica – intalada dentro de contenedor de 10ft – Controlado PDP – 500 PSI / 35Bar (adecuado para compresores XRXS) – 3, PSI / 25 Bar(g)

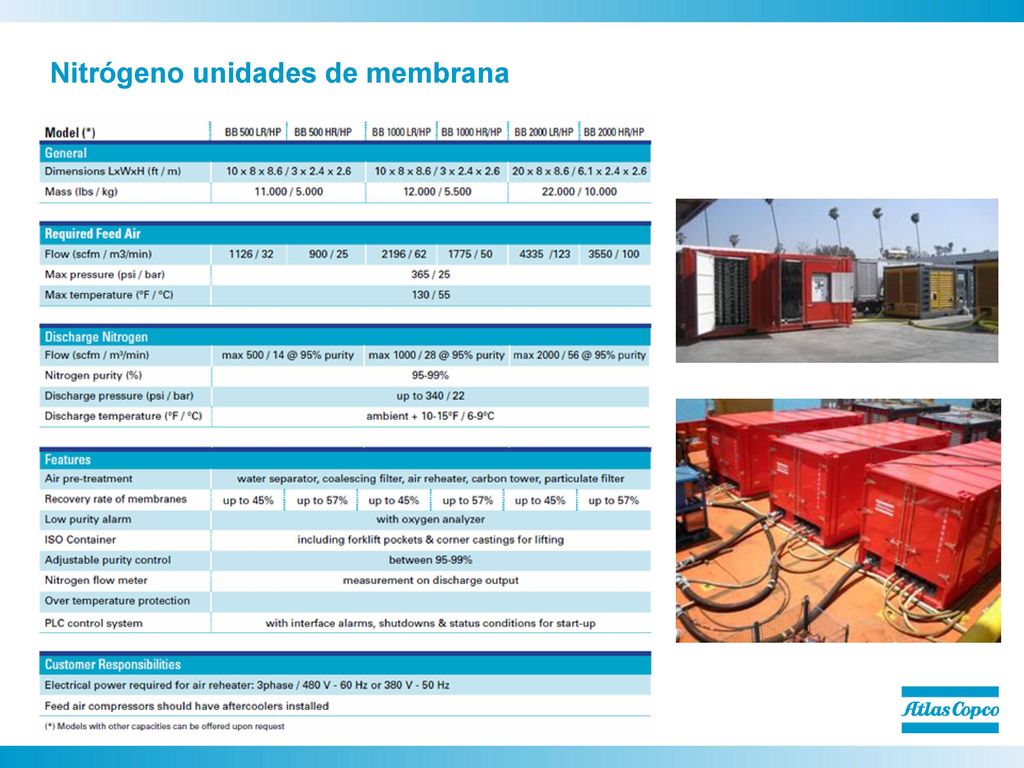

54 Nitrógeno unidades de membrana

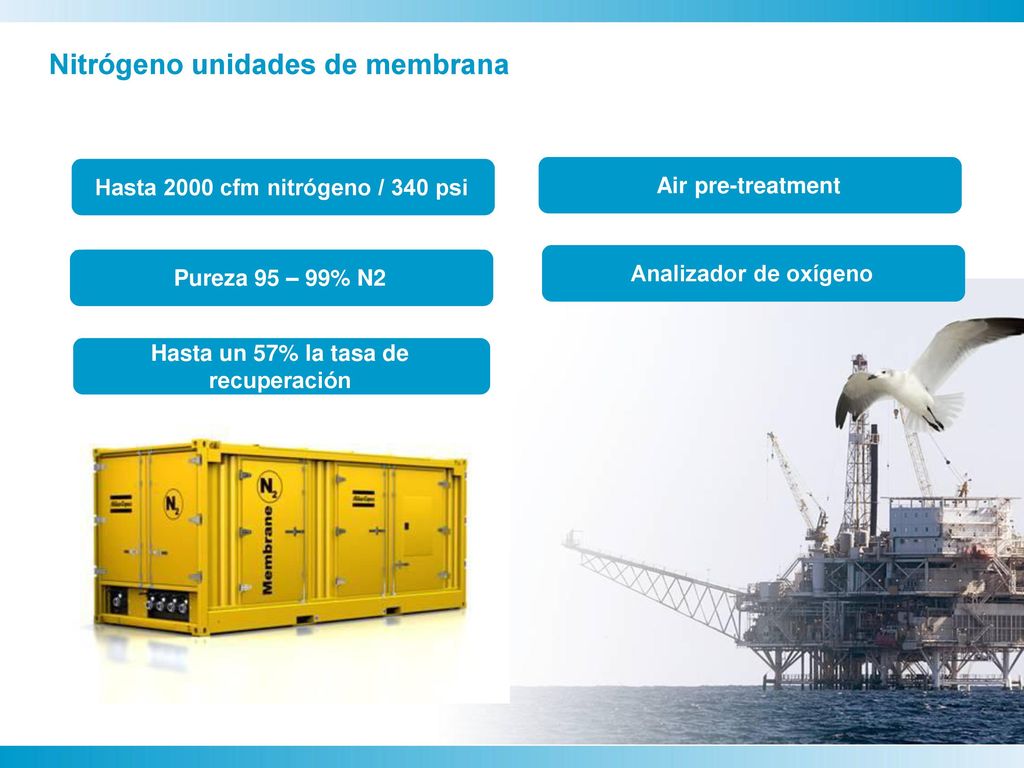

Hasta 2000 cfm nitrógeno / 340 psi Air pre-treatment Pureza 95 – 99% N2 Analizador de oxígeno Hasta un 57% la tasa de recuperación

55 Separación de las tecnologías Principio de membrana N2

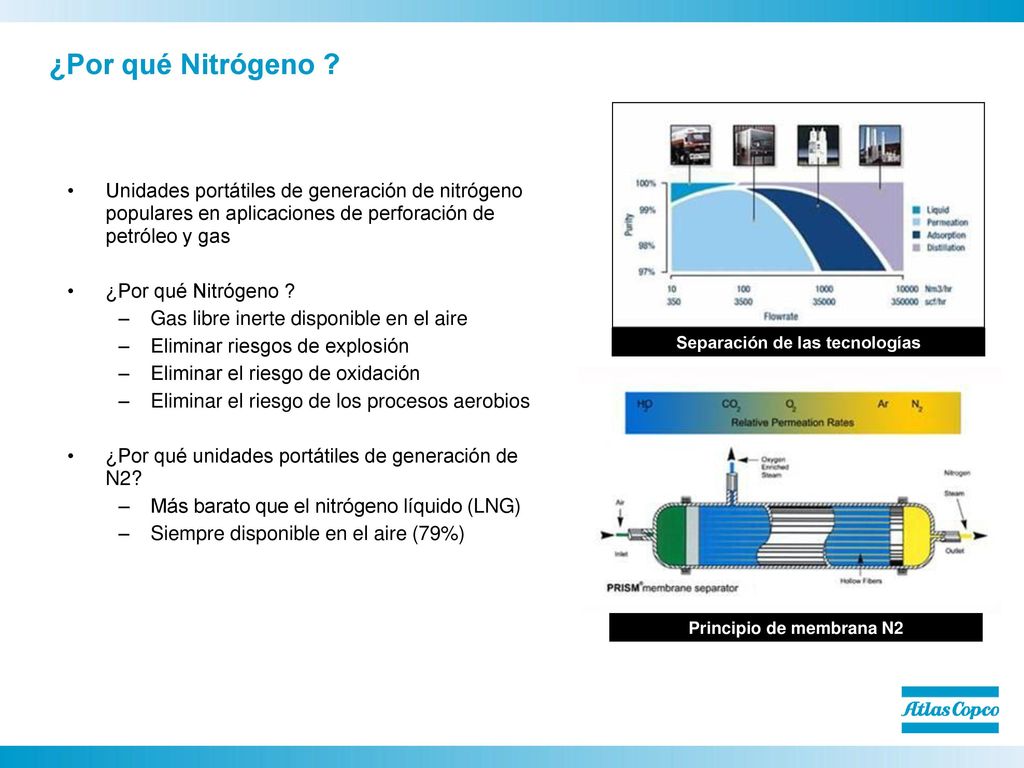

¿Por qué Nitrógeno ? Unidades portátiles de generación de nitrógeno populares en aplicaciones de perforación de petróleo y gas ¿Por qué Nitrógeno ? Gas libre inerte disponible en el aire Eliminar riesgos de explosión Eliminar el riesgo de oxidación Eliminar el riesgo de los procesos aerobios ¿Por qué unidades portátiles de generación de N2? Más barato que el nitrógeno líquido (LNG) Siempre disponible en el aire (79%) Separación de las tecnologías Principio de membrana N2

56 Nitrógeno unidades de membrana

57 Atlas Copco Soluciones Nosotros podemos ofrecer paquetes de Aire / Notrógeno hasta 5000 psi / 345 bar Paquetes de equipos abiertos Paquetes en contenedores Paquetes de equipos seguros o Zona 2

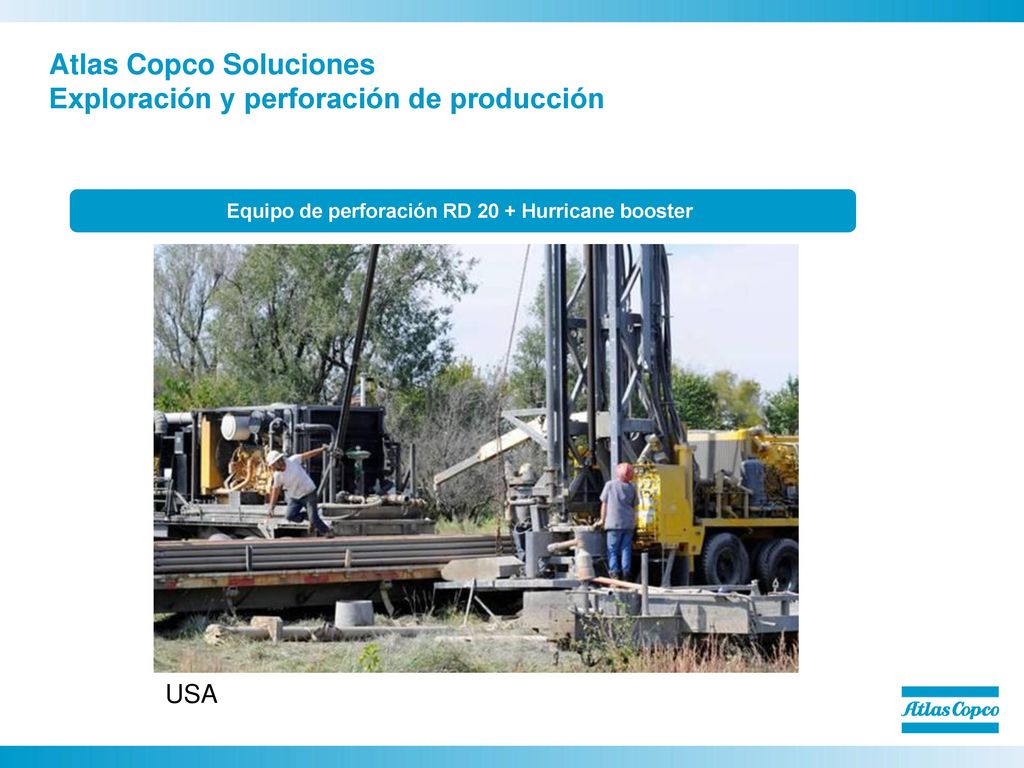

58 Atlas Copco Soluciones Exploración y perforación de producción
Equipo de perforación RD 20 + Hurricane booster USA

59 Atlas Copco Soluciones Exploración y perforación de producción

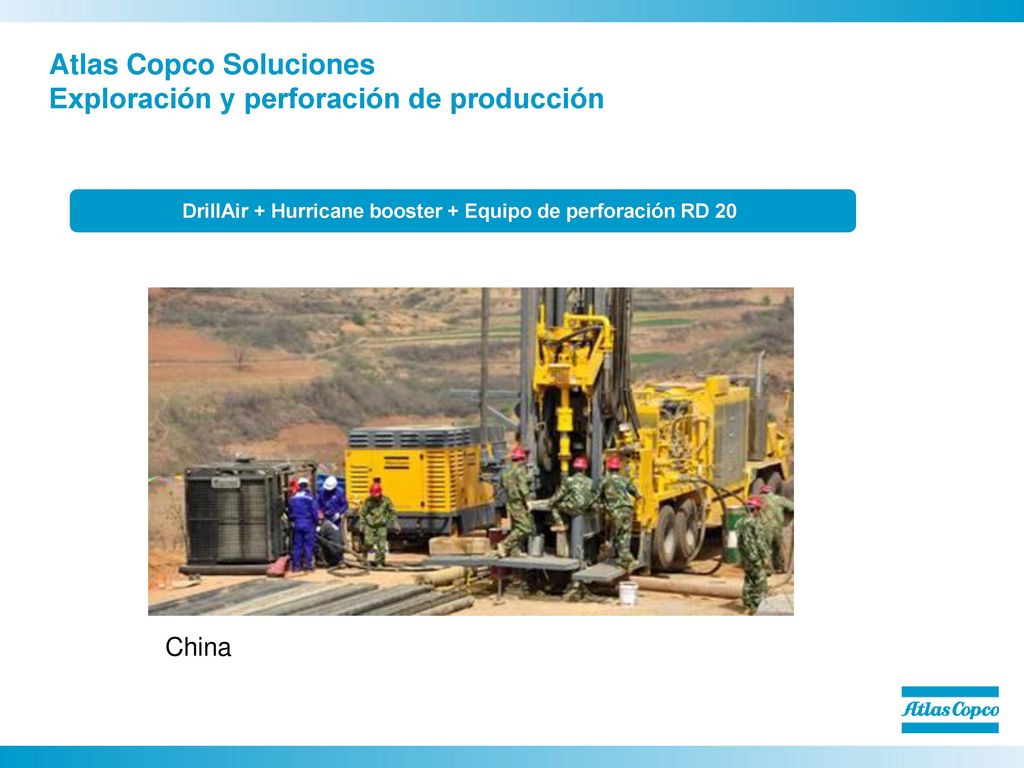

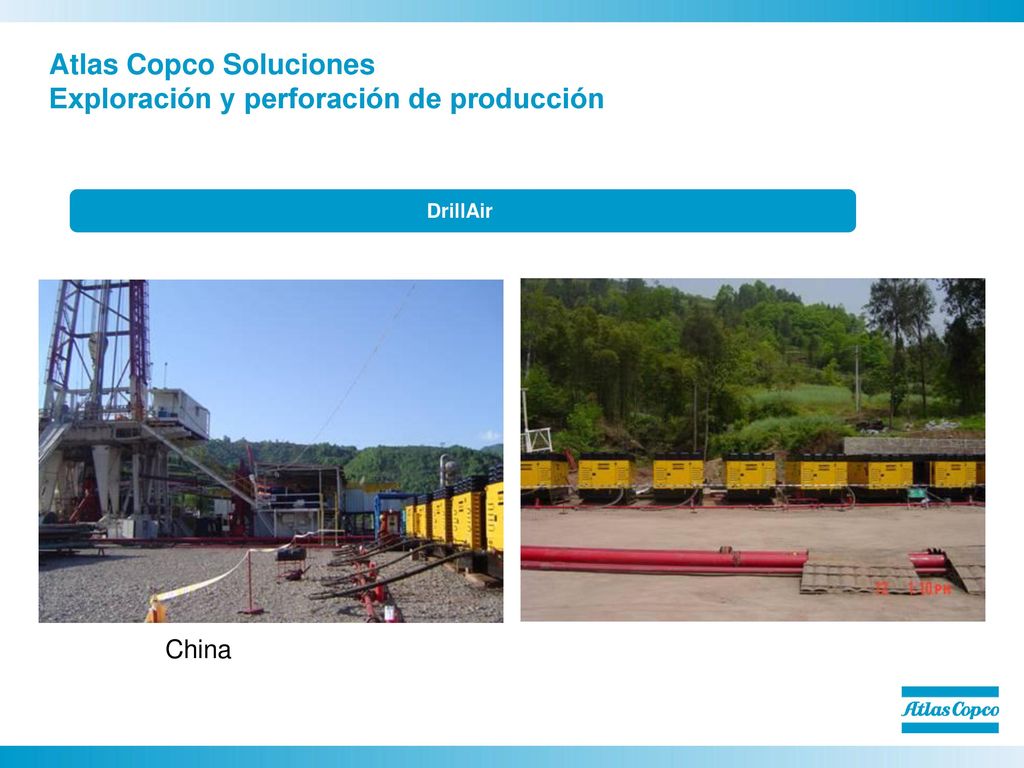

DrillAir + Hurricane booster + Equipo de perforación RD 20 China

60 Atlas Copco Soluciones Exploración y perforación de producción
DrillAir China

61 Atlas Copco Soluciones Exploración y perforación de producción

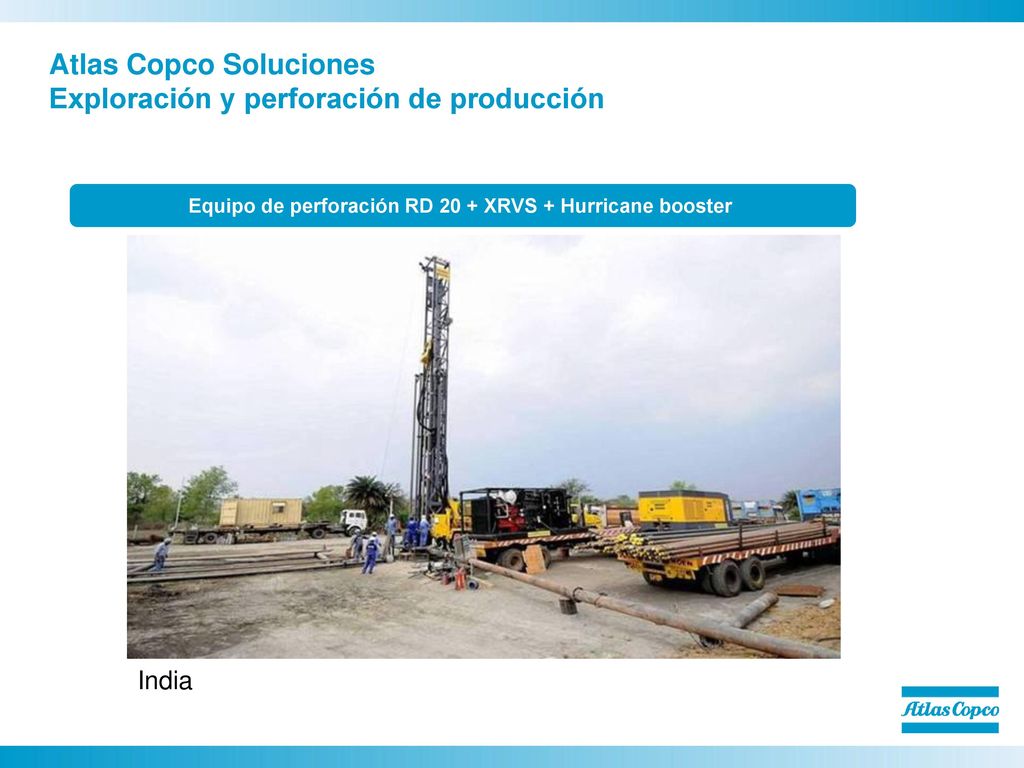

Equipo de perforación RD 20 + XRVS + Hurricane booster India

62 Atlas Copco Soluciones Exploración y perforación de producción

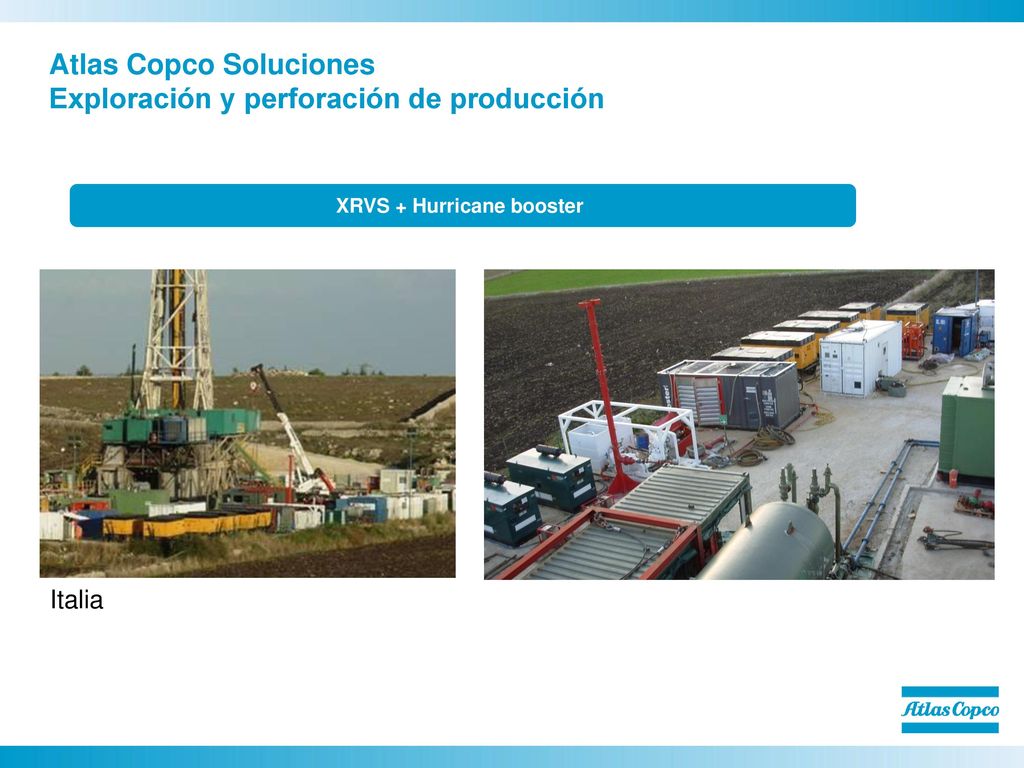

XRVS + Hurricane booster Italia

63 Atlas Copco Soluciones Exploración y perforación de producción

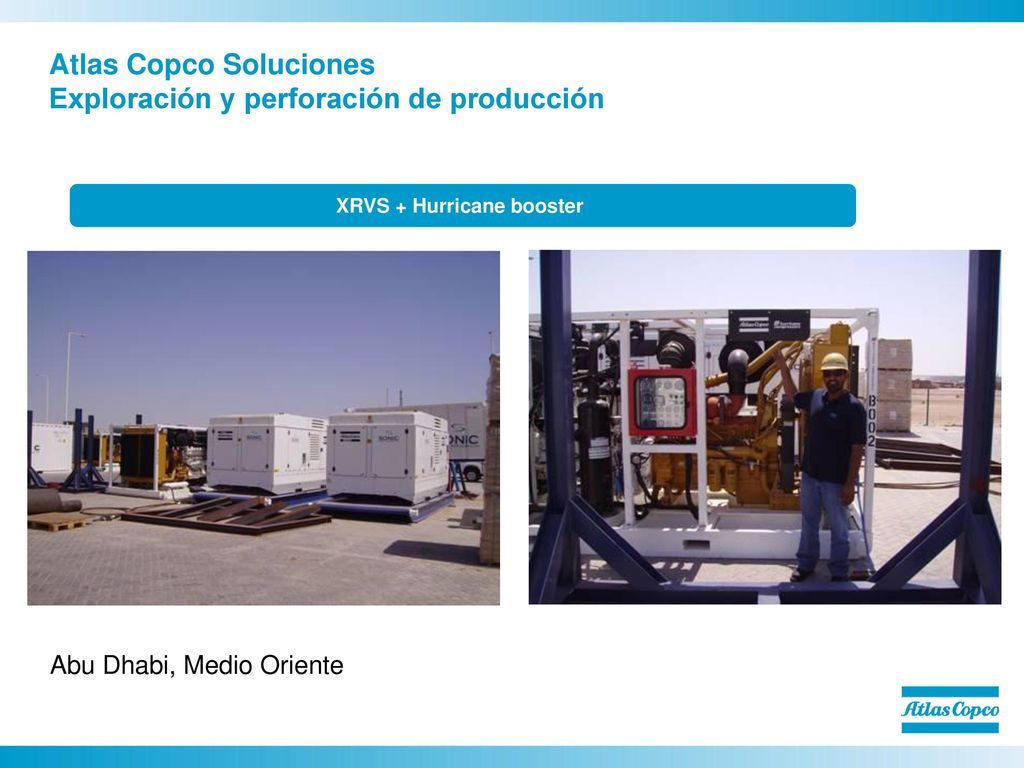

XRVS + Hurricane booster Abu Dhabi, Medio Oriente

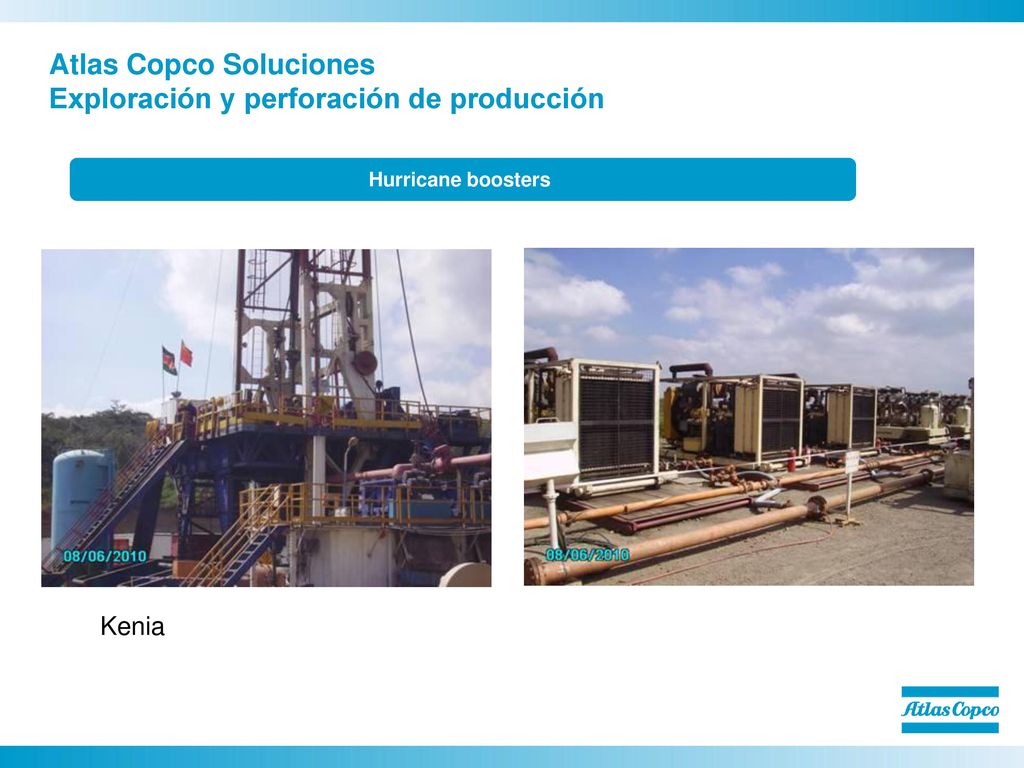

64 Atlas Copco Soluciones Exploración y perforación de producción
Hurricane boosters Kenia

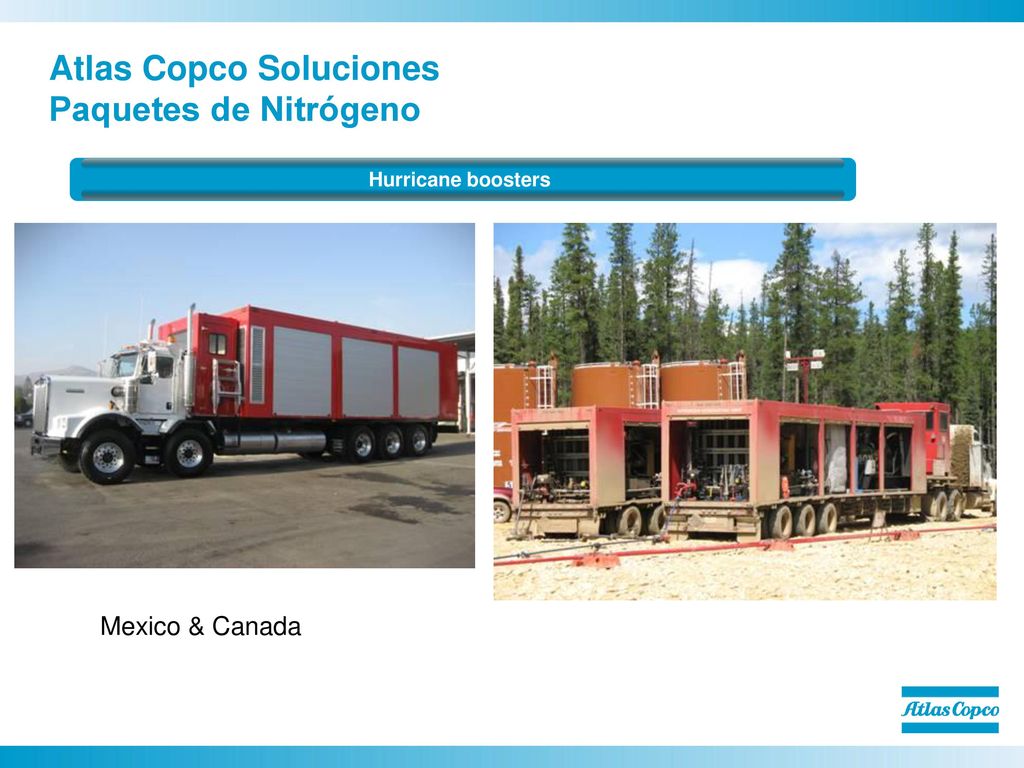

65 Atlas Copco Soluciones Paquetes de Nitrógeno
Hurricane boosters Mexico & Canada

66 Atlas Copco Soluciones Paquetes de Nitrógeno
TwinAir + Hurricane booster USA
