Taller teórico-práctico de construcción en madera con alta prestación

Presentación del tema: "Taller teórico-práctico de construcción en madera con alta prestación"— Transcripción de la presentación:

1 Taller teórico-práctico de construcción en madera con alta prestación
Federación 28 de junio 2016 Curso Taller teórico-práctico de construcción en madera con alta prestación Módulo 4 Martín Sánchez Acosta INTA Concordia Ciro Mastrandrea INTA Concordia Nicolás Zakowicz INTI Entre Ríos Guillermo Tisocco- Esc. Técnica Evangelina Polidori- Arquitecta privada.

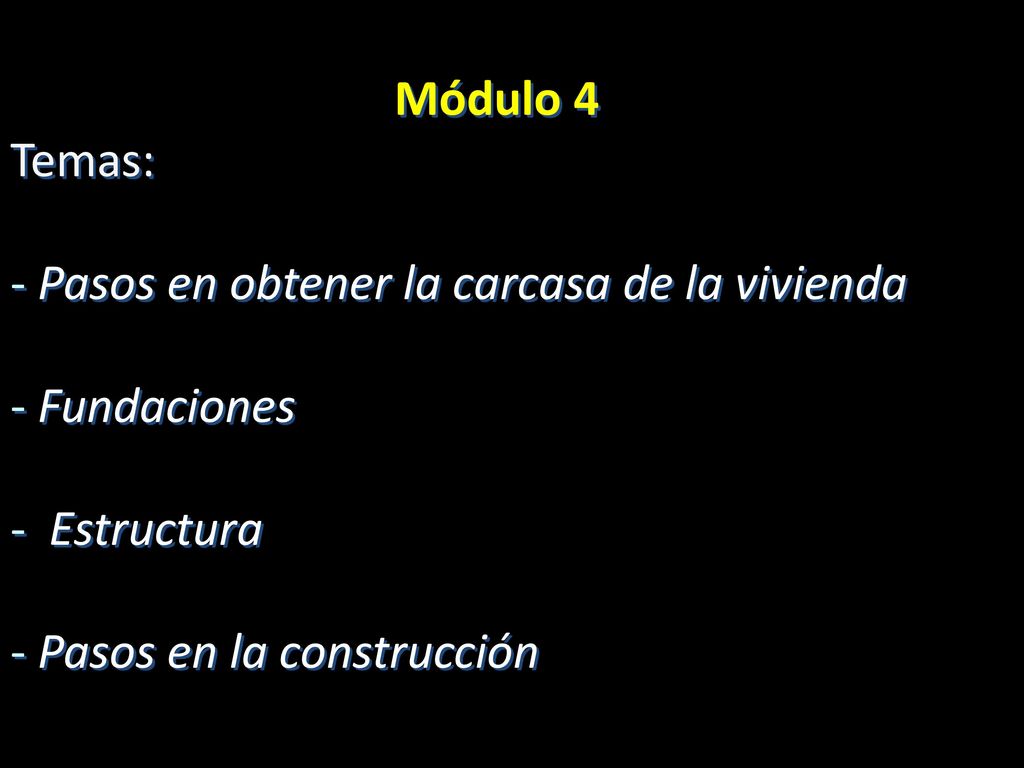

2 Módulo 4 Temas: Pasos en obtener la carcasa de la vivienda Fundaciones Estructura Pasos en la construcción

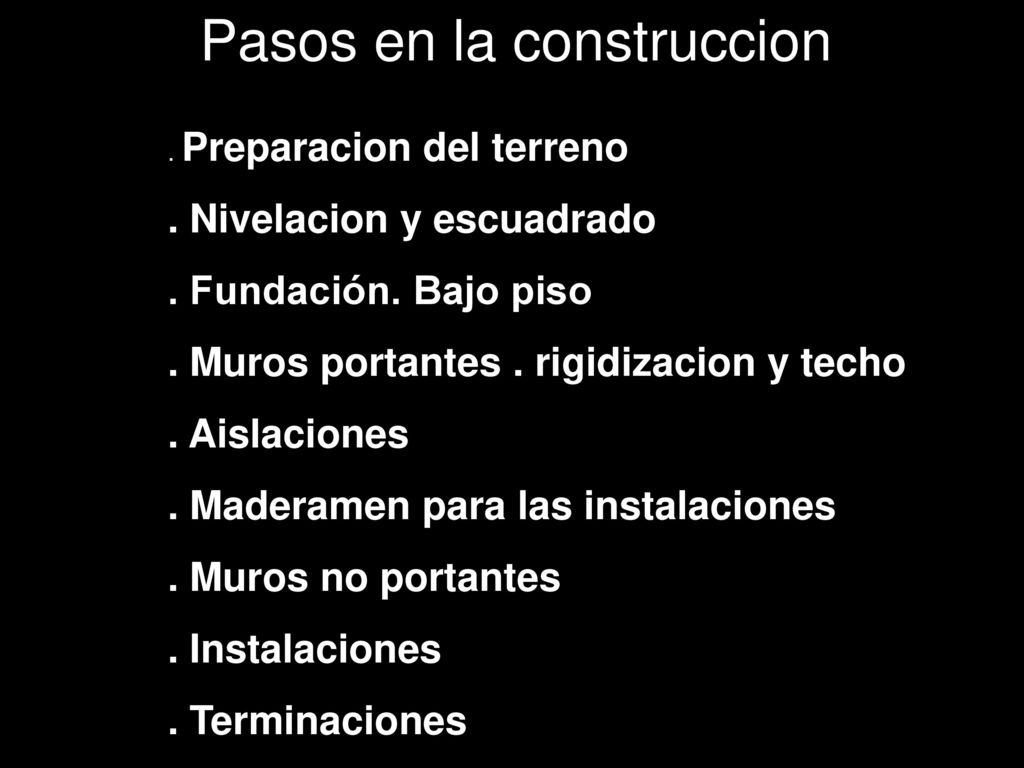

3 Pasos en la construccion
. Preparacion del terreno . Nivelacion y escuadrado . Fundación. Bajo piso . Muros portantes . rigidizacion y techo . Aislaciones . Maderamen para las instalaciones . Muros no portantes . Instalaciones . Terminaciones

4 Fundaciones

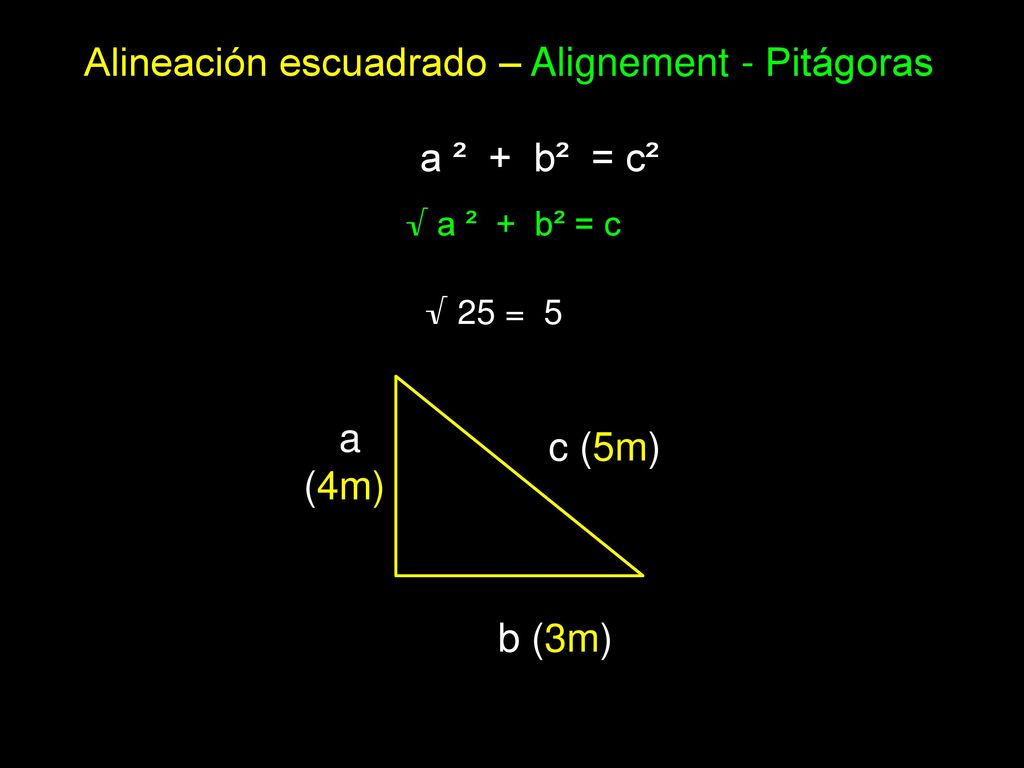

5 Alineación escuadrado – Alignement - Pitágoras
a ² + b² = c² √ a ² + b² = c √ 25 = 5 a (4m) c (5m) b (3m)

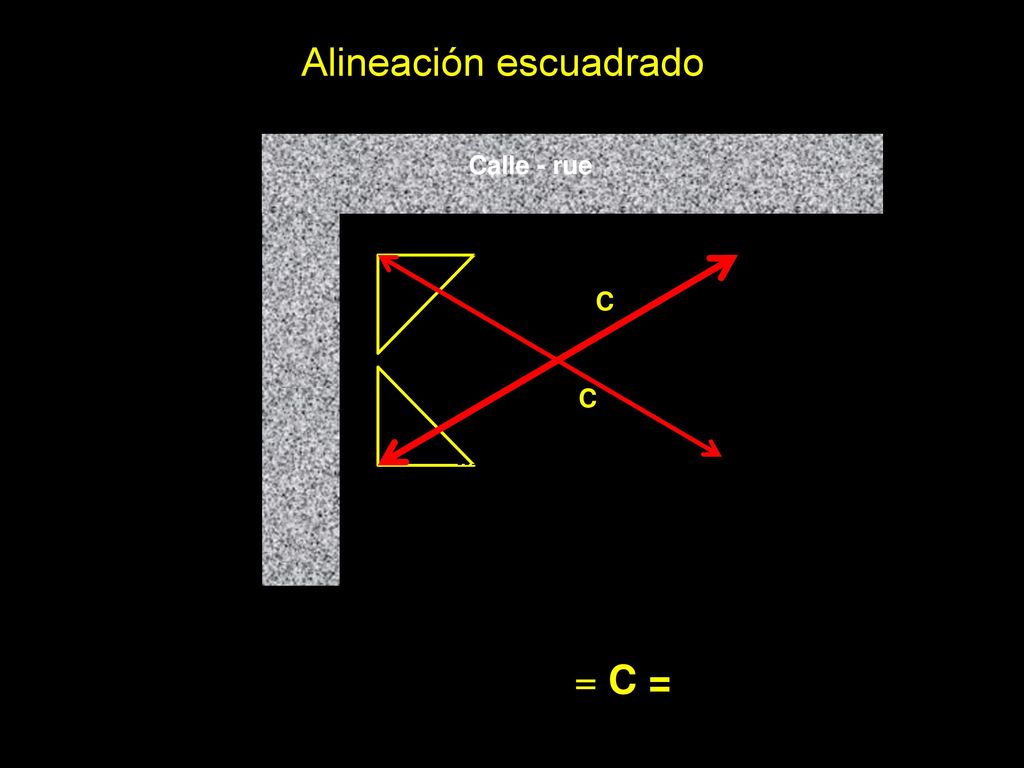

6 Alineación escuadrado
Calle - rue 6,13 m C C 15,65m √ ² ² = C =

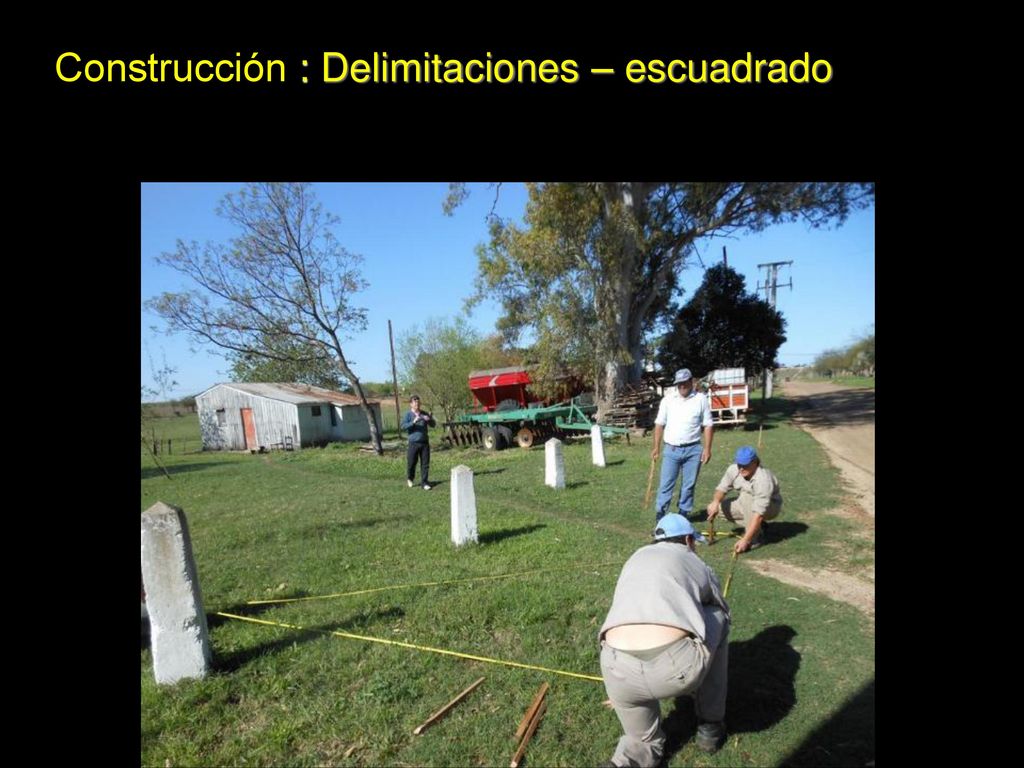

7 Construcción : Delimitaciones – escuadrado

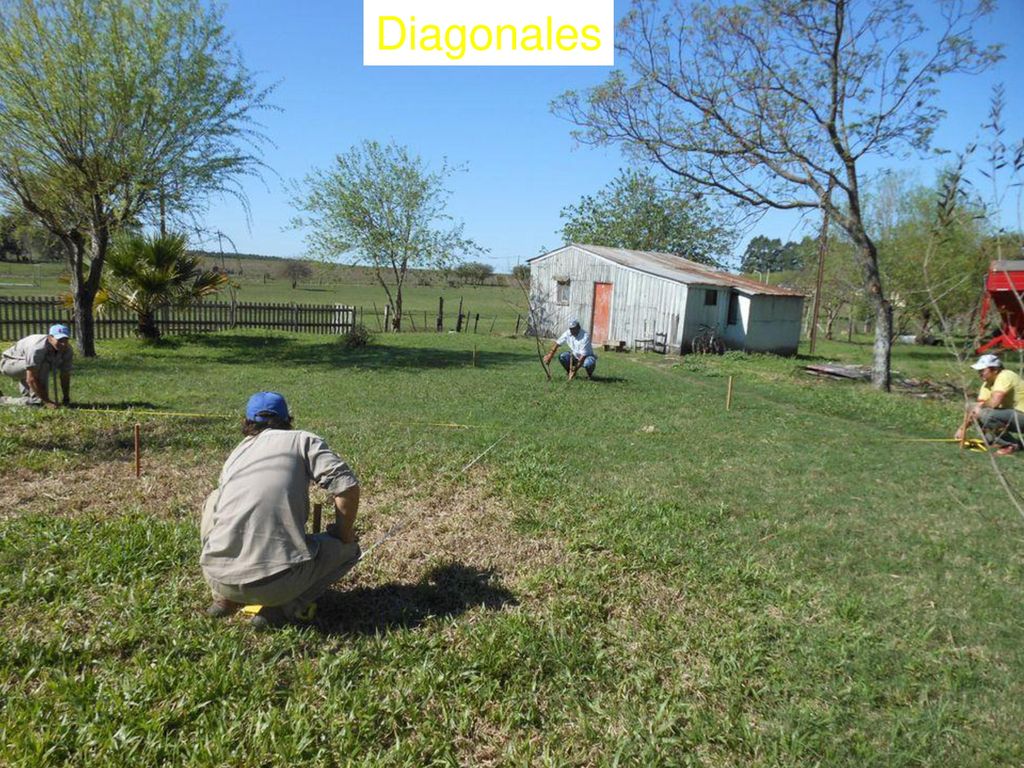

8 Diagonales

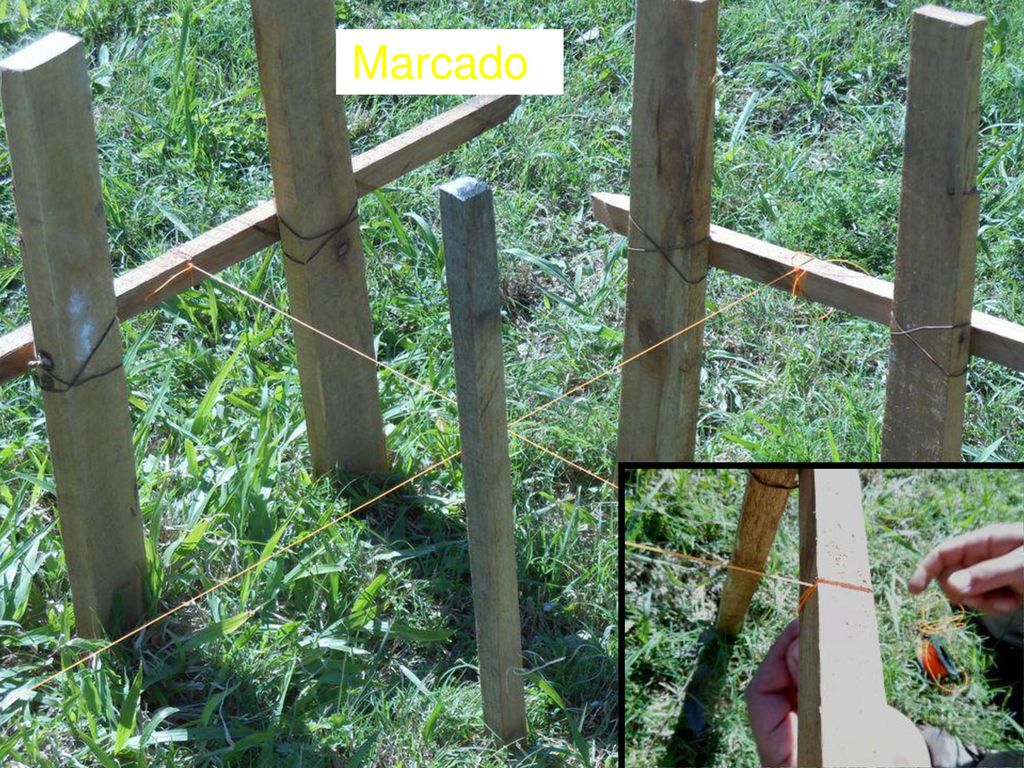

9 Marcado

10 Nivelación A

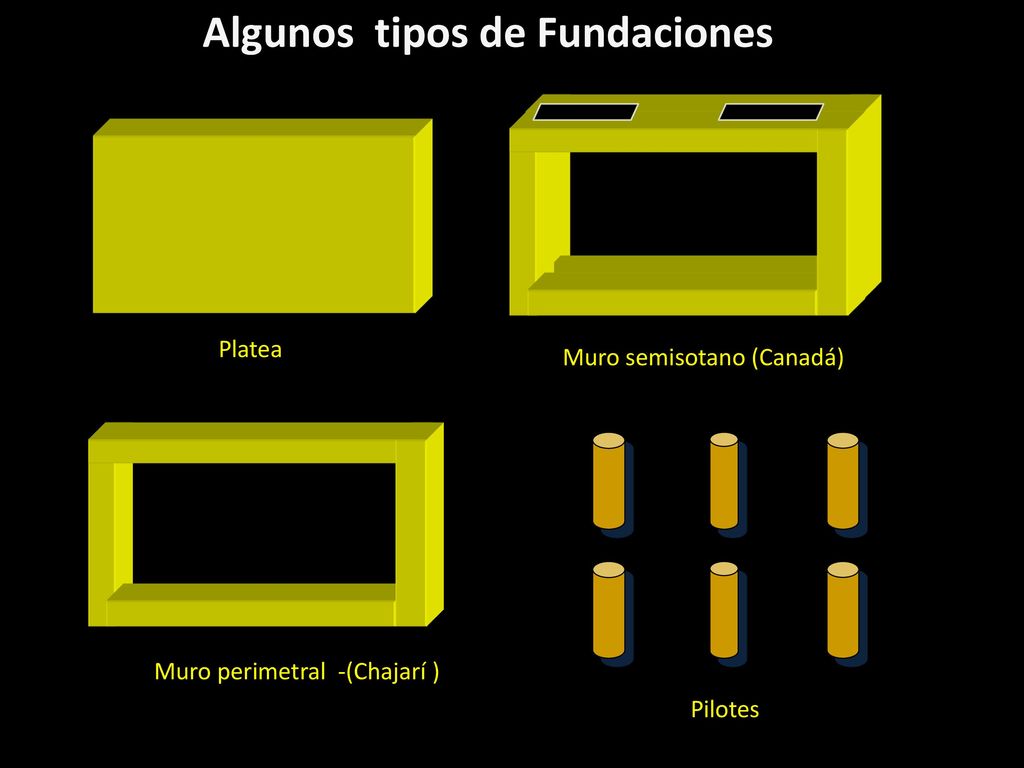

11 Algunos tipos de Fundaciones
Muro semisotano (Canadá) Platea Pilotes Muro perimetral -(Chajarí )

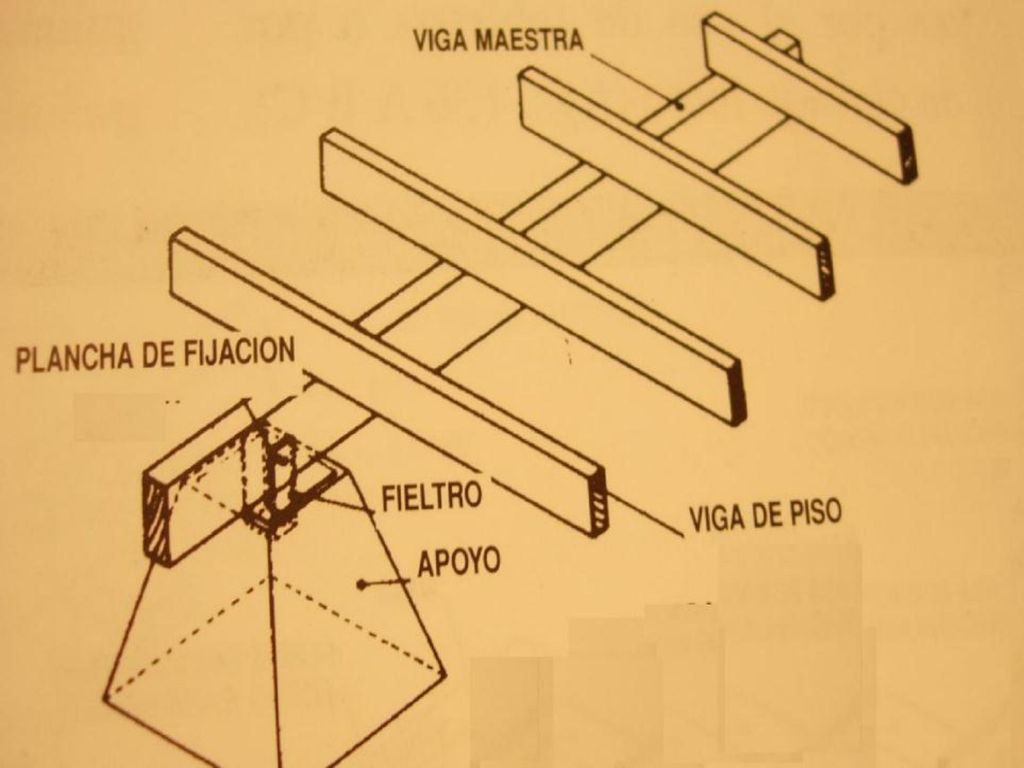

12 Pilotes de hormigón Poteaux de béton

13

14

15

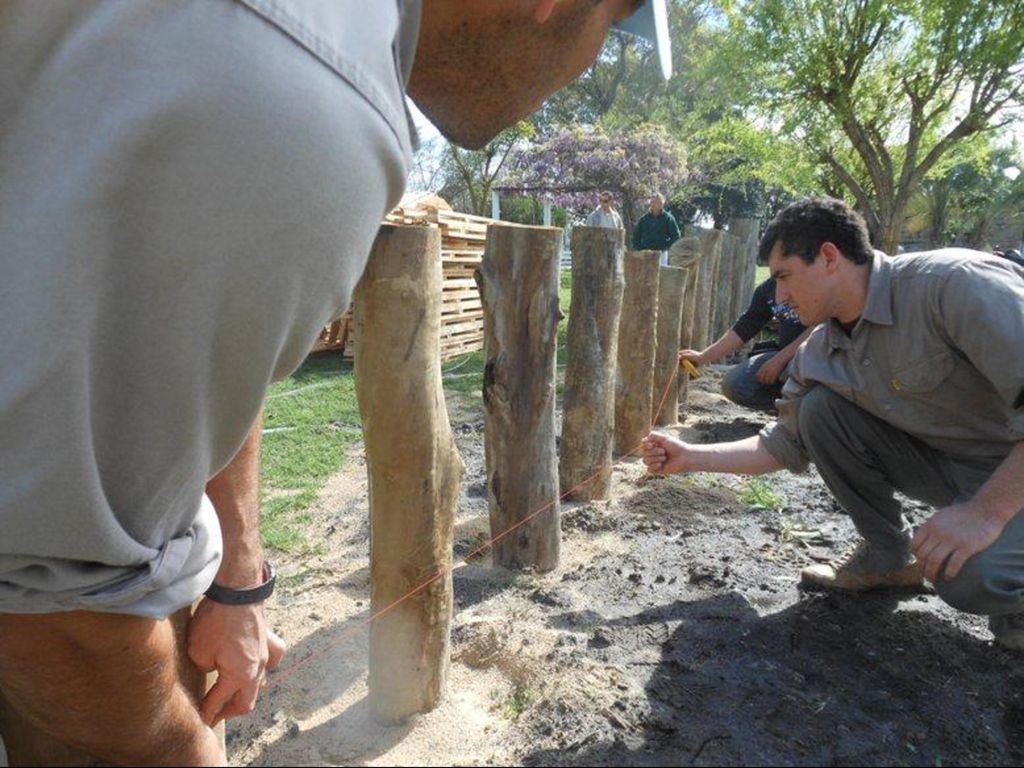

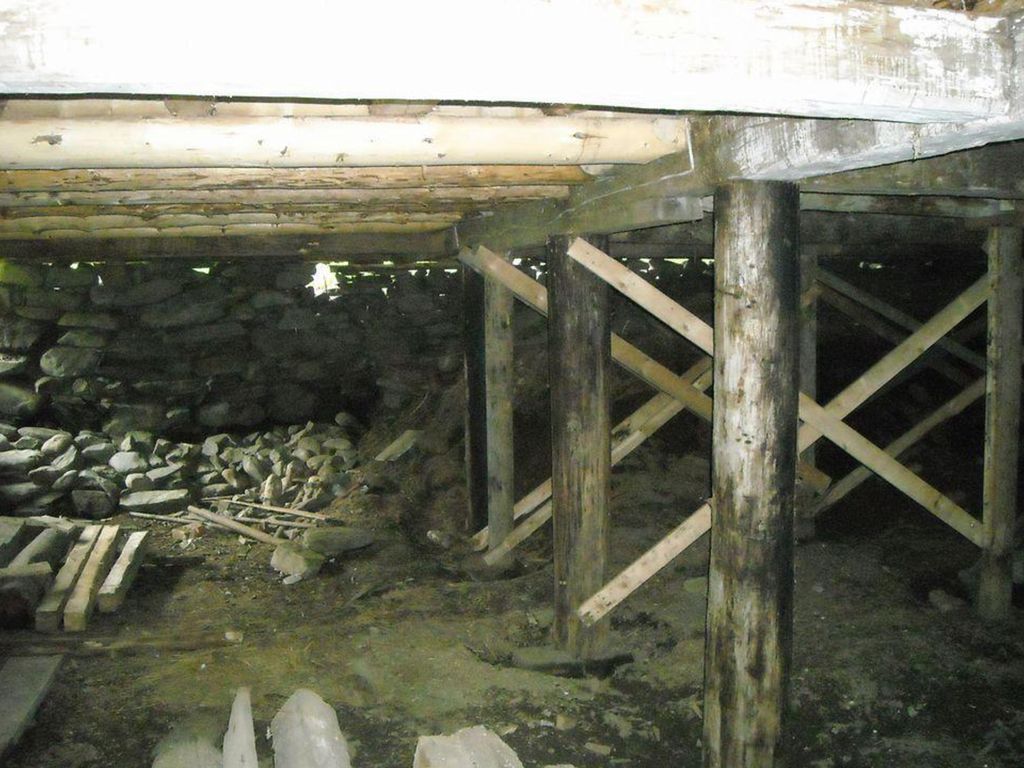

16 Pilotes madera – Costa Rica
Bajo Piso- plywood Aislante viga de madera Aislante Pilote madera Cruz San Andrés Arena - grava Suelo natural

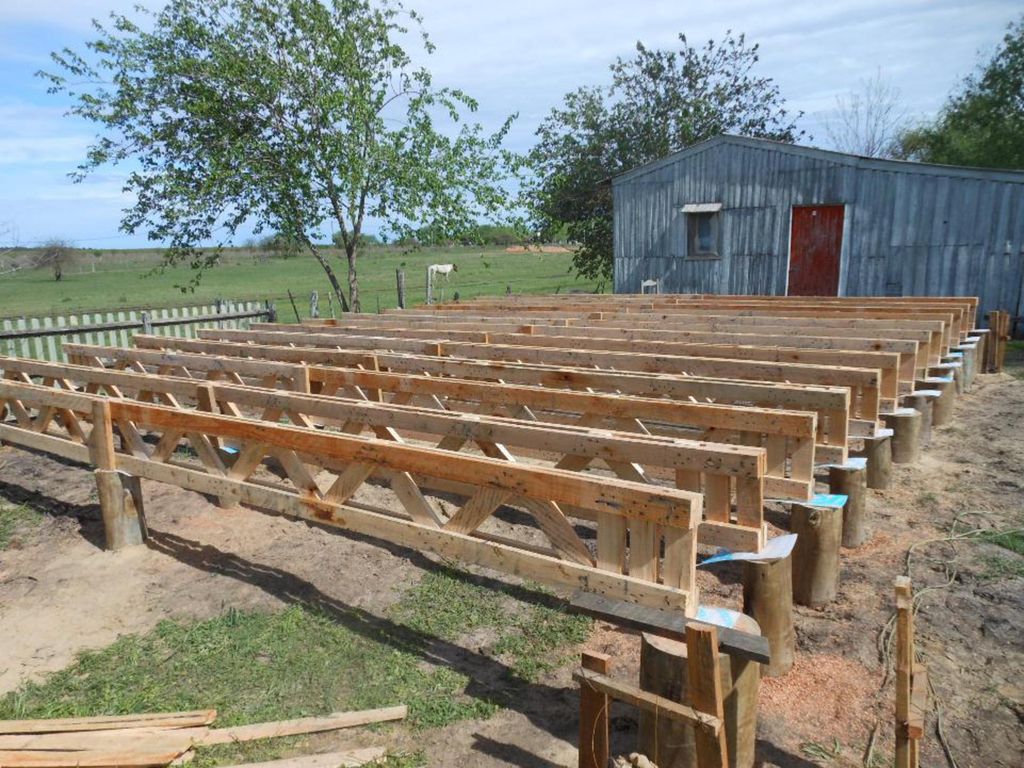

17

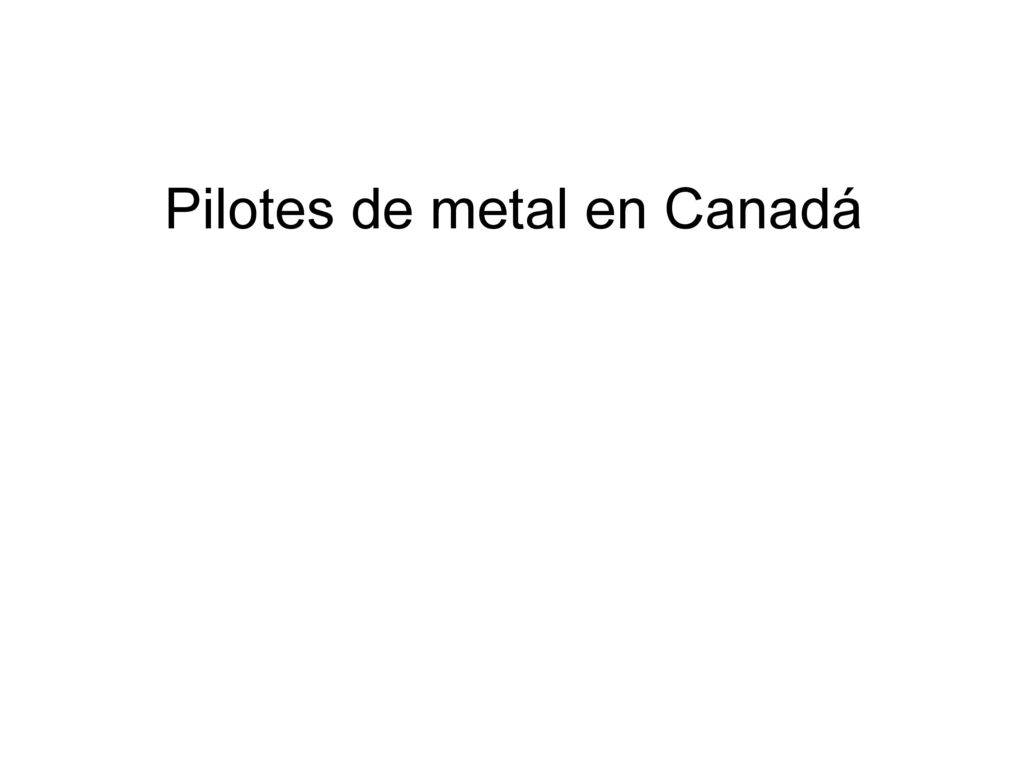

18 Pilotes de metal en Canadá

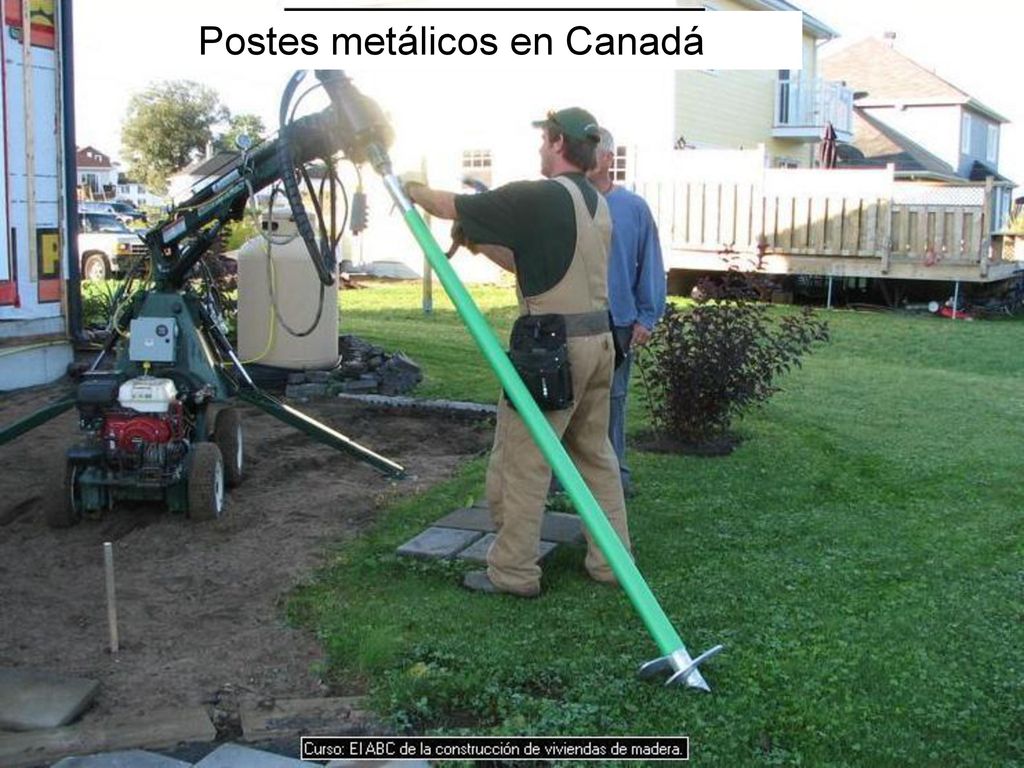

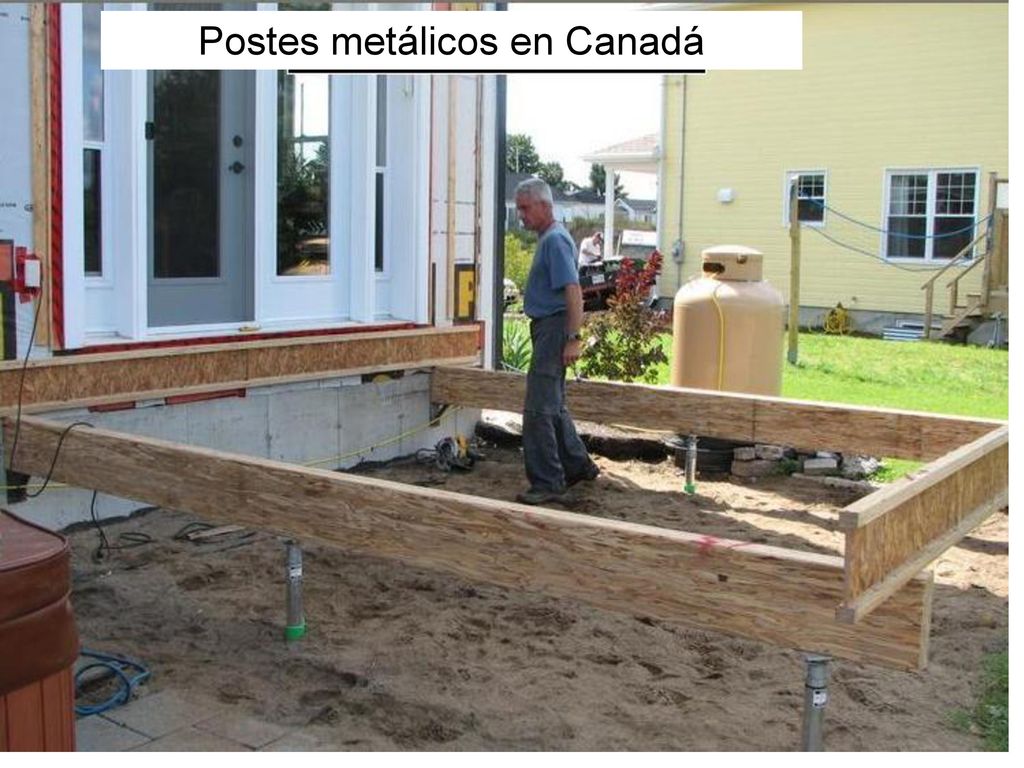

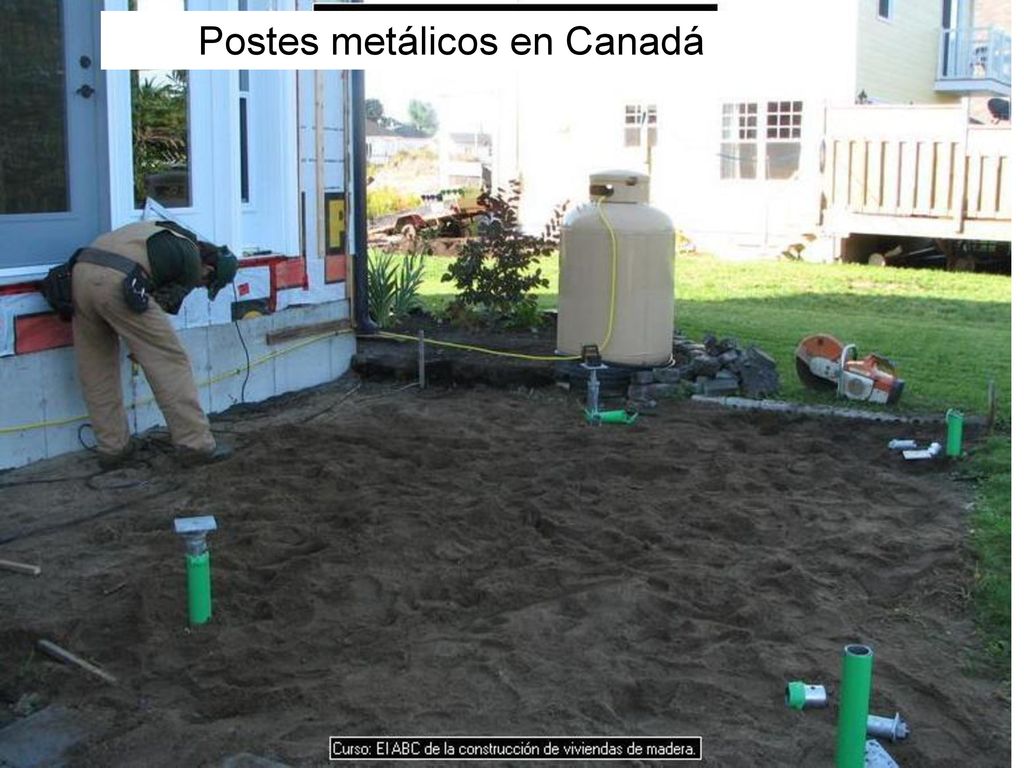

19 Postes metálicos en Canadá

20 Postes metálicos en Canadá

21 Postes metálicos en Canadá

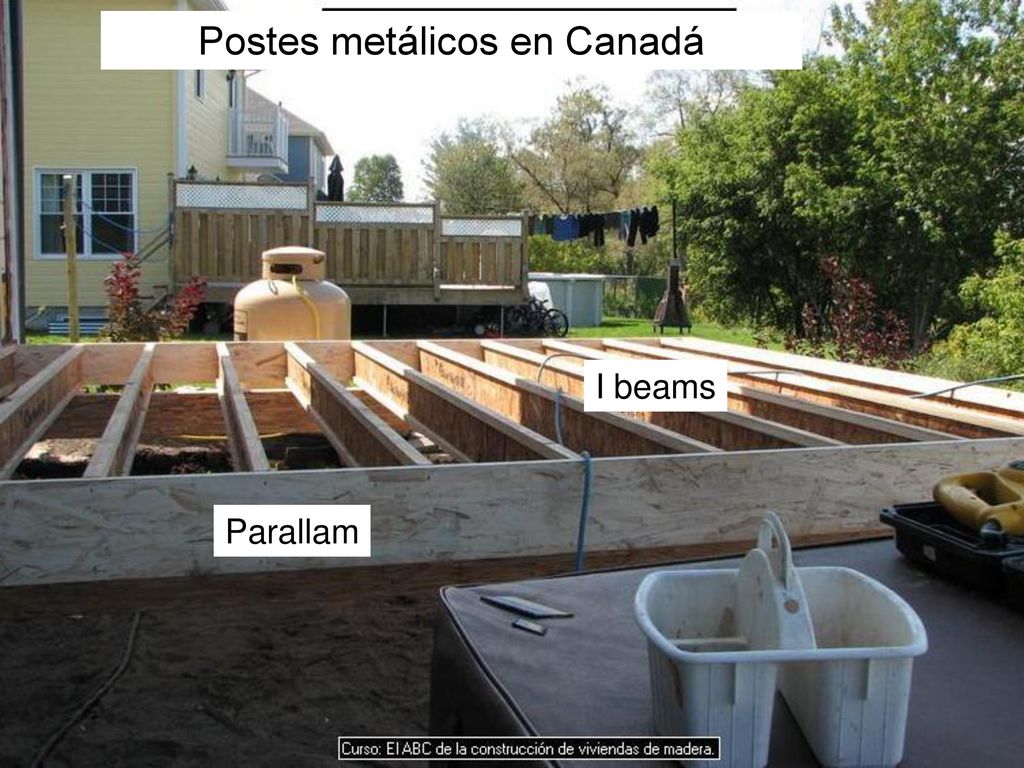

22 Postes metálicos en Canadá
I beams Parallam

23 Platea

24 Platea 15 cm : caso canadiense INTA Concordia
Agregado de grava - compactación

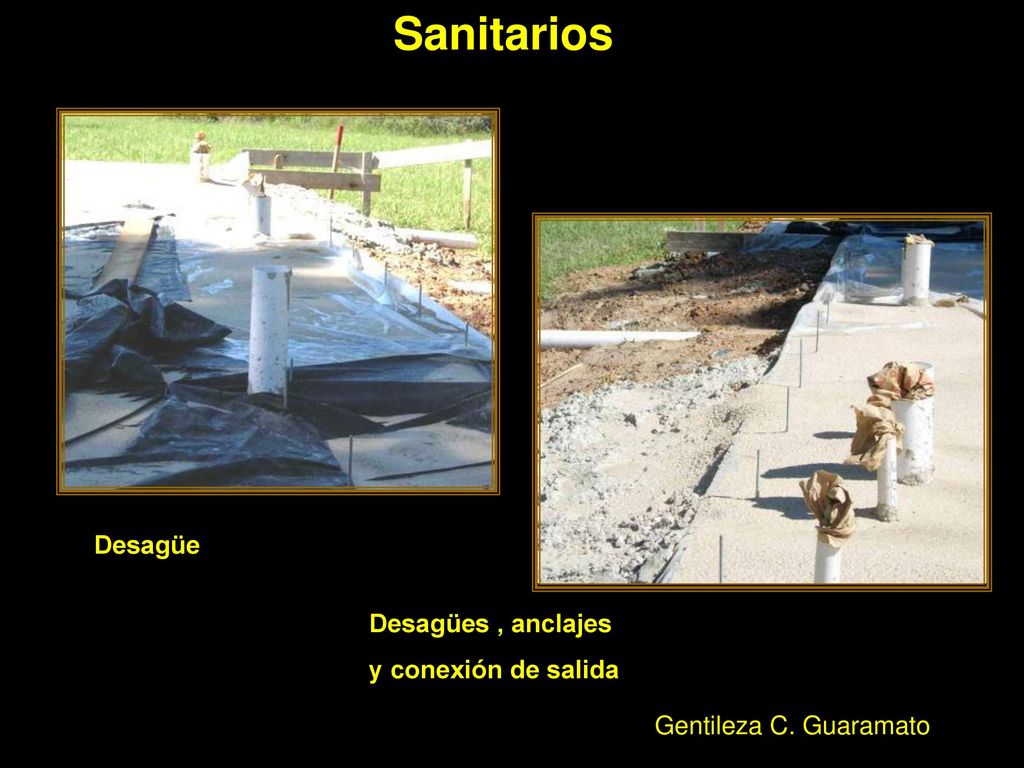

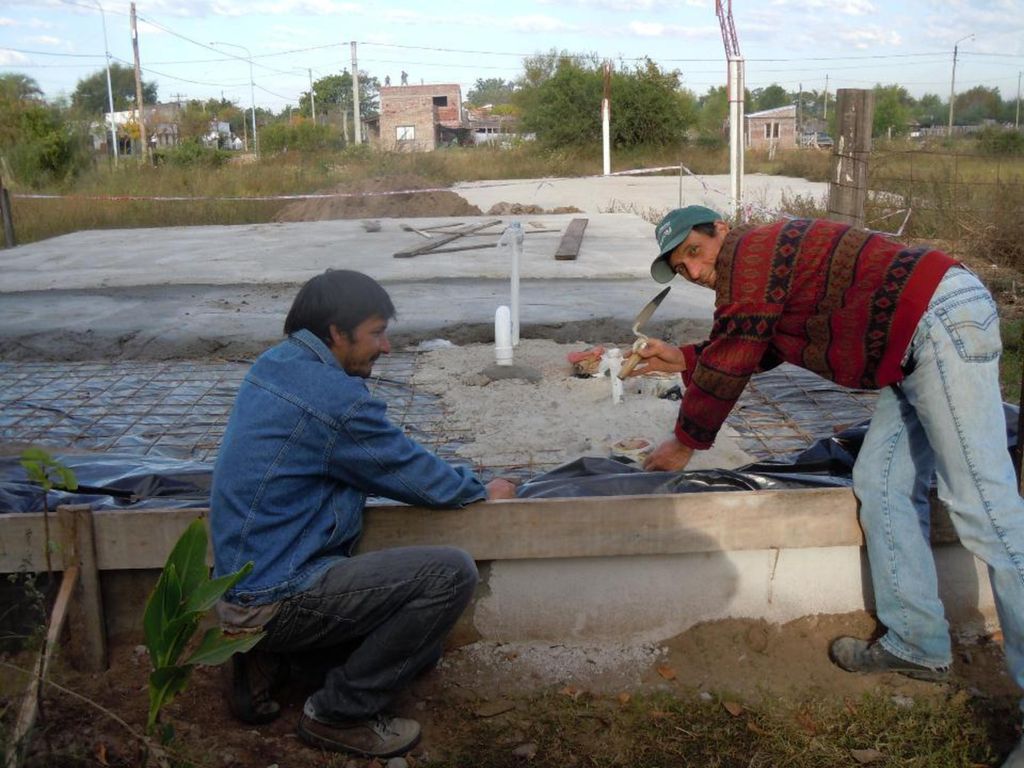

25 Sanitarios Desagüe Desagües , anclajes y conexión de salida
Gentileza C. Guaramato

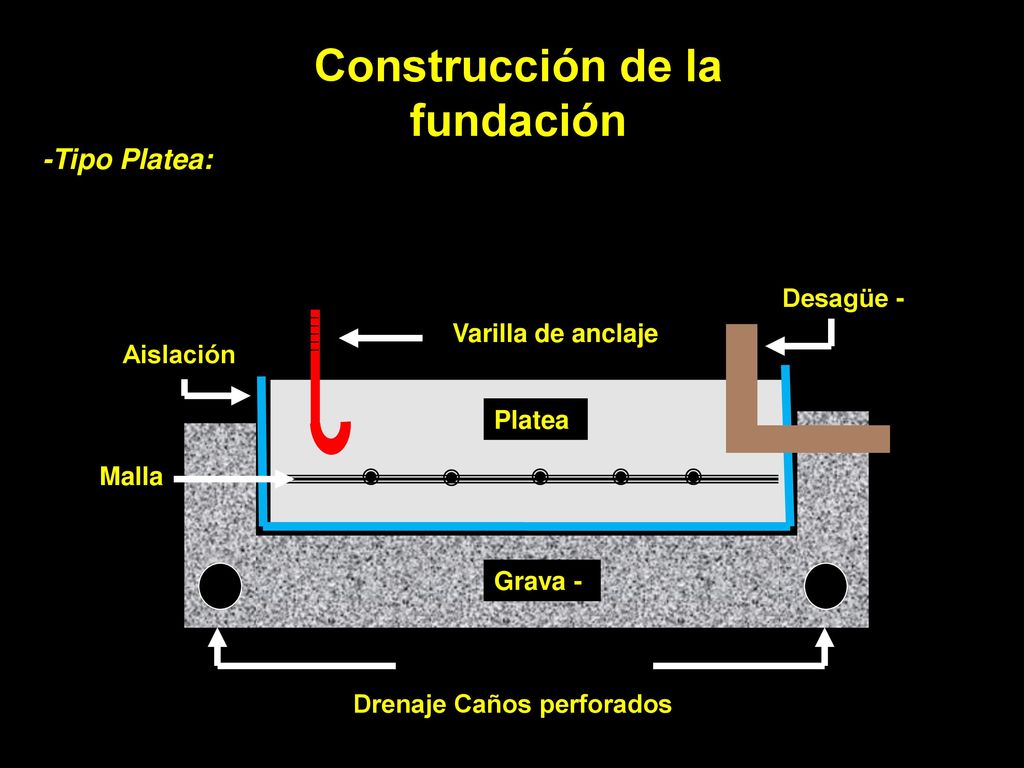

26 Construcción de la fundación
-Tipo Platea: Varilla de anclaje Malla Drenaje Caños perforados Aislación Desagüe - Grava - Platea

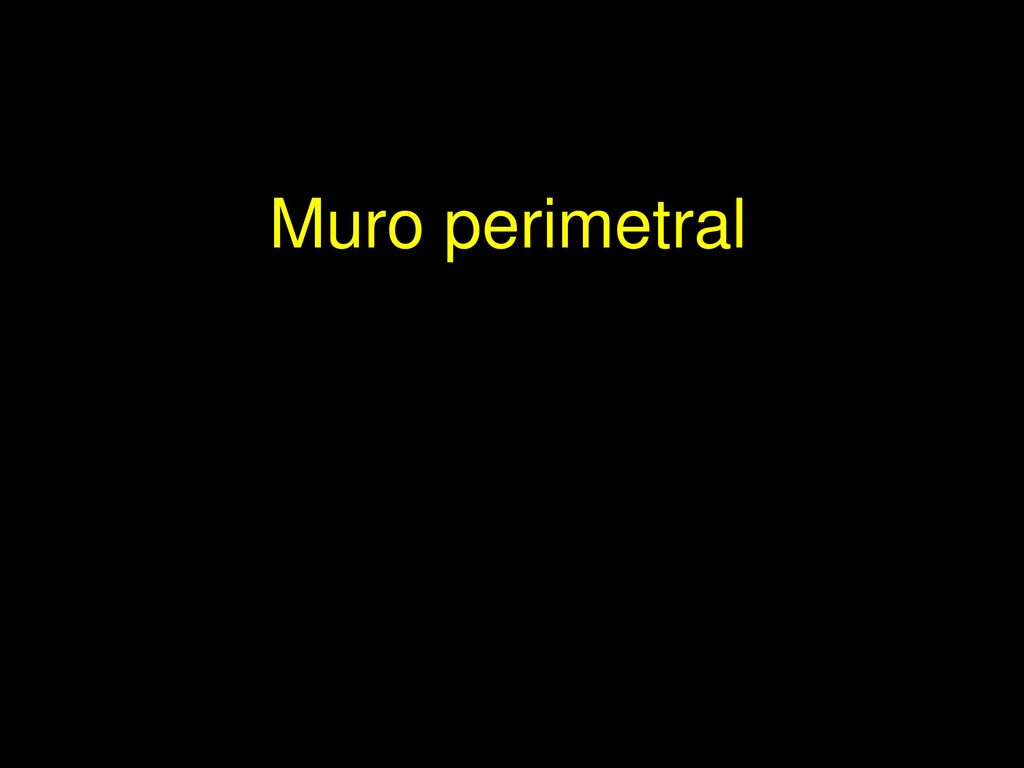

27 Muro perimetral

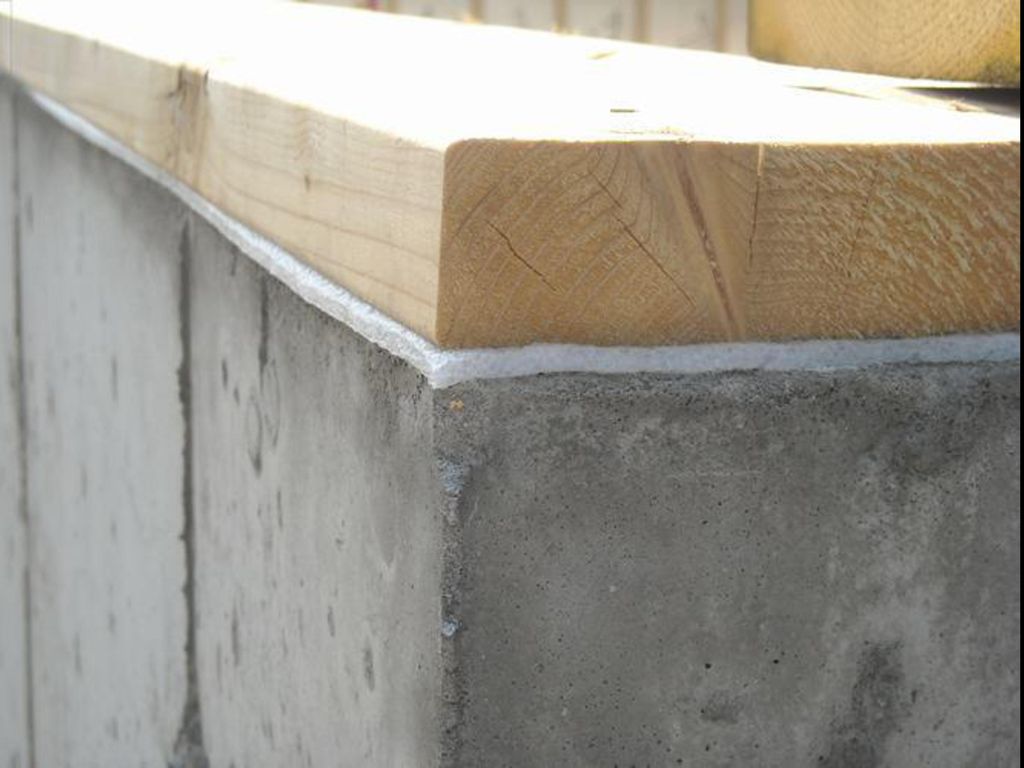

28

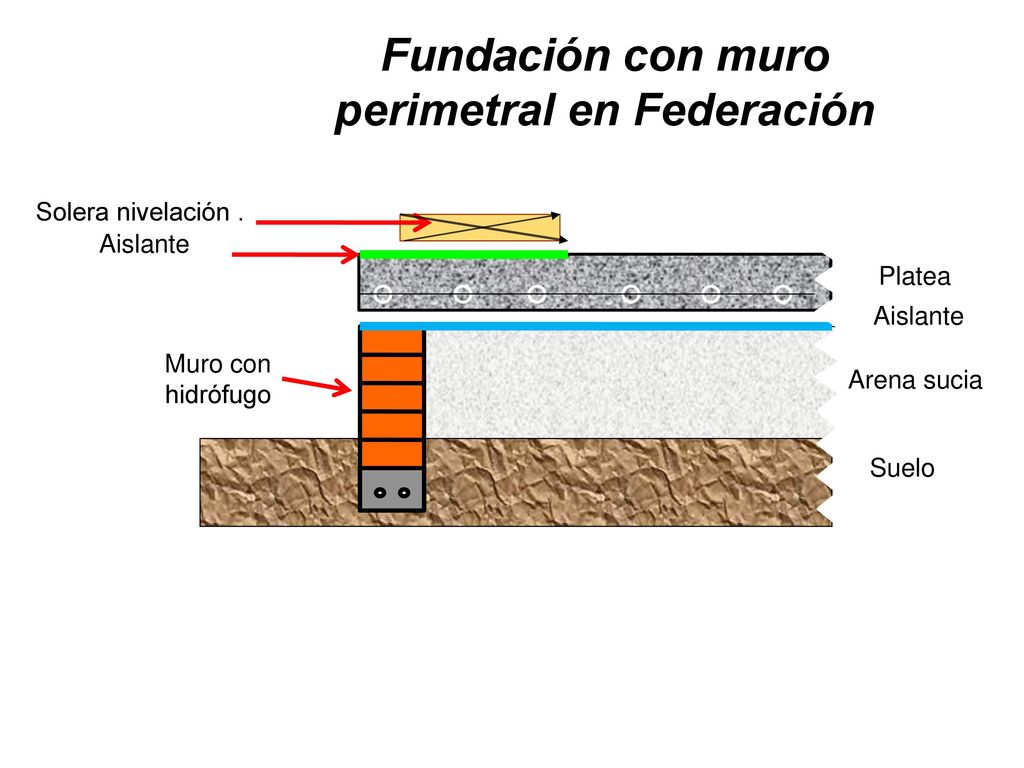

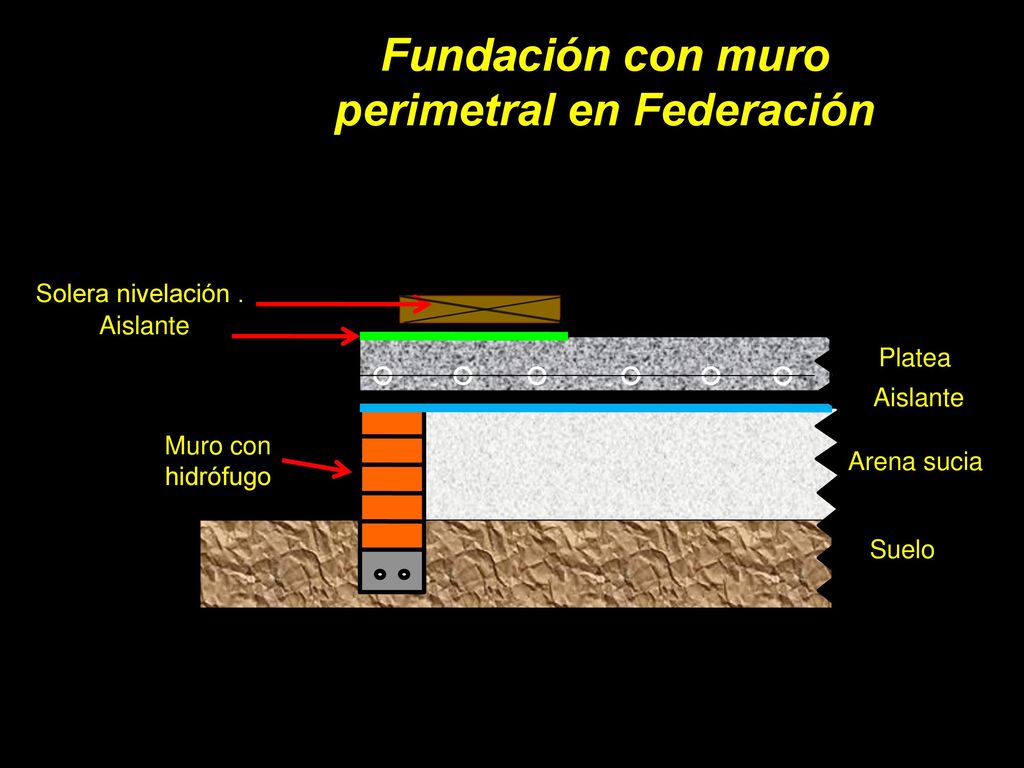

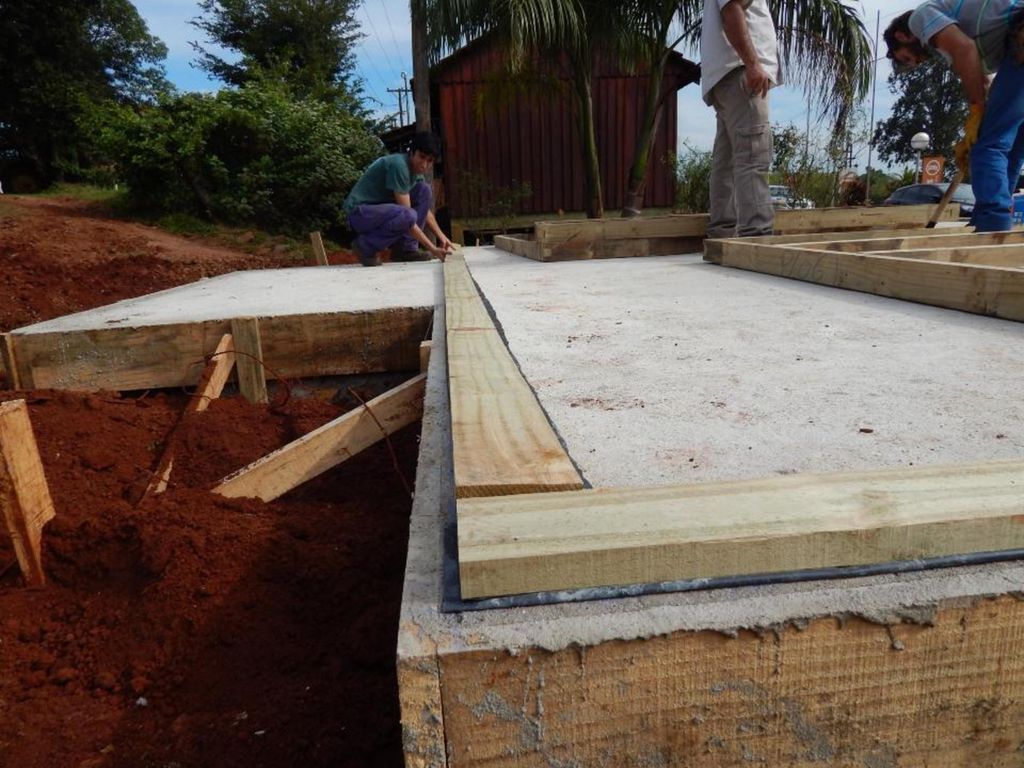

29 Fundación con muro perimetral en Federación
Solera nivelación . Aislante Platea Aislante Muro con hidrófugo Arena sucia Suelo

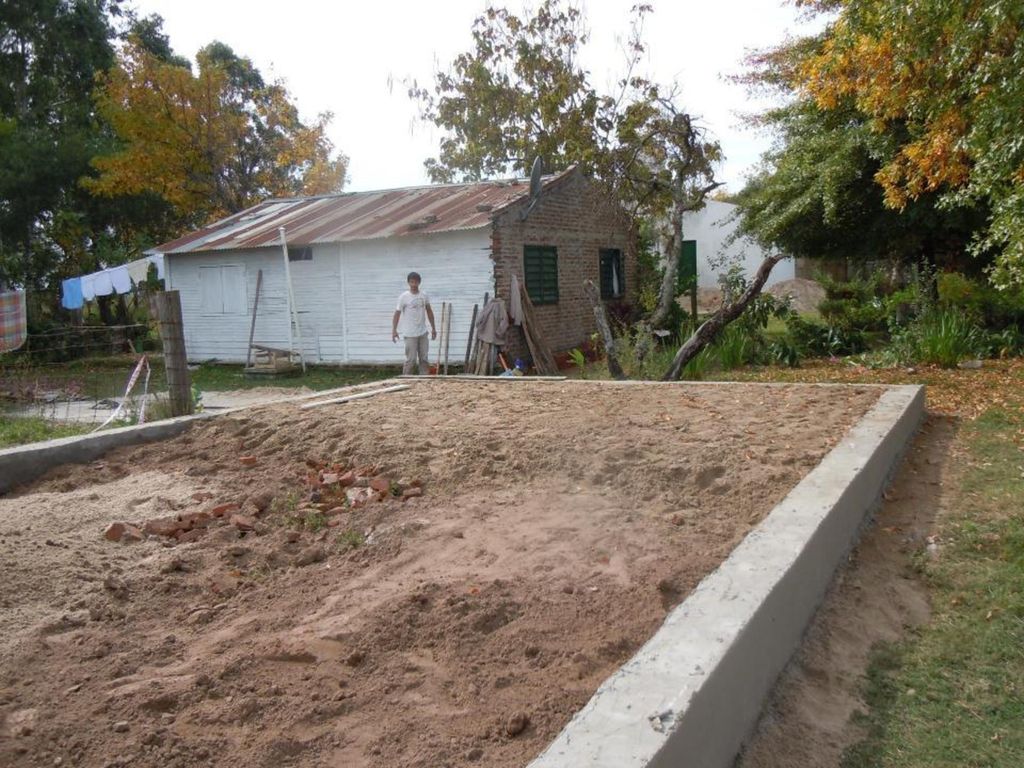

30

31

32 Fundación con muro perimetral en Federación
Solera nivelación . Aislante Platea Aislante Muro con hidrófugo Arena sucia Suelo

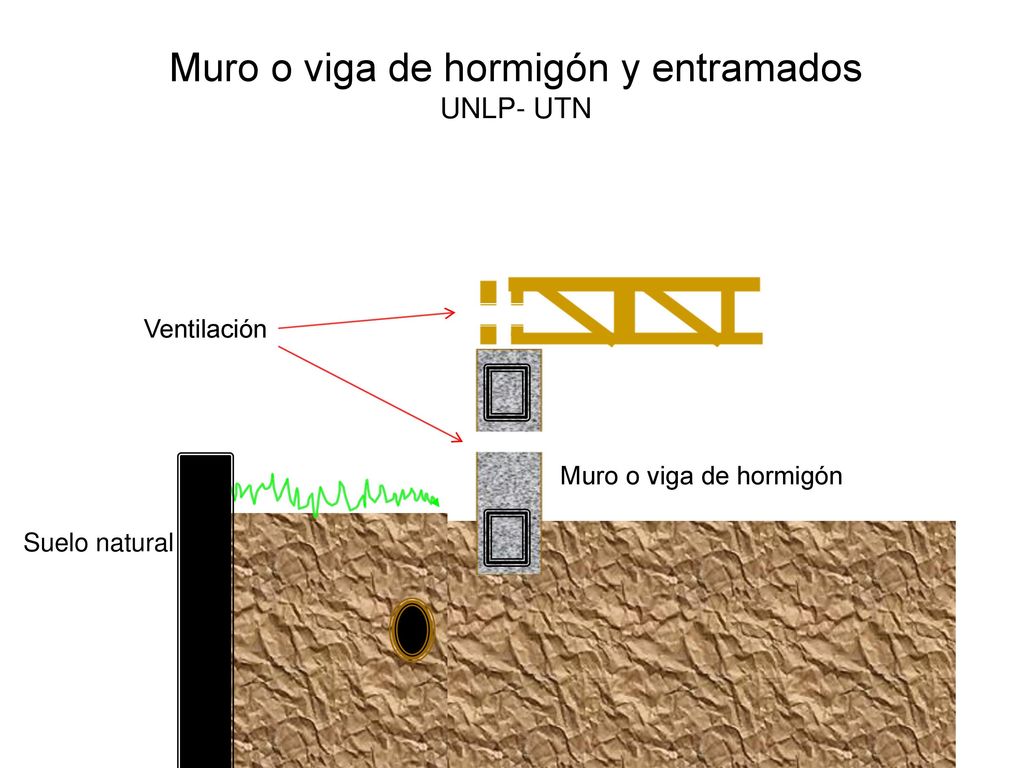

33 Muro o viga de hormigón y entramados
UNLP- UTN Ventilación Muro o viga de hormigón Suelo natural

34 Anclaje

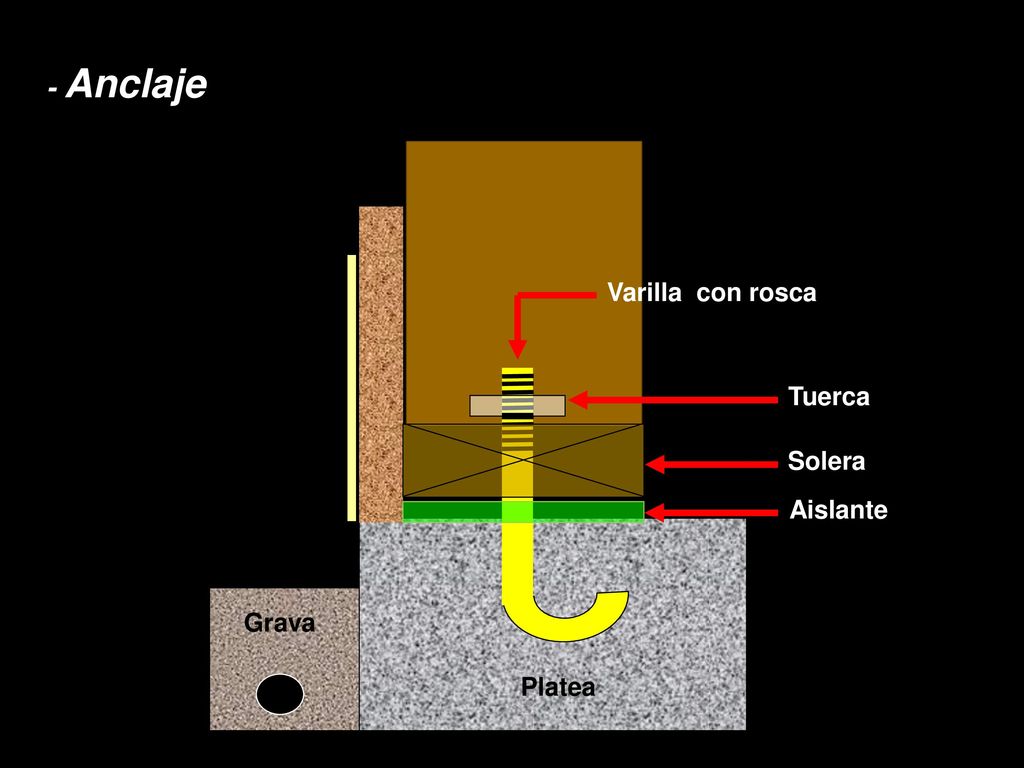

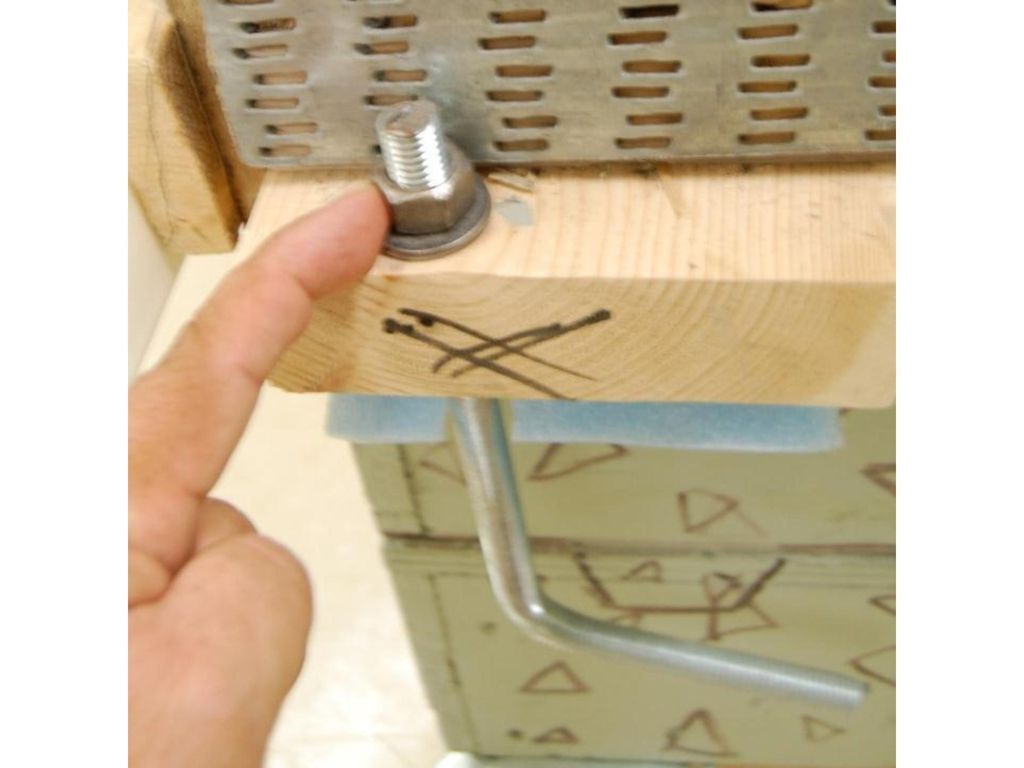

35 - Anclaje Platea Grava Aislante Solera Tuerca Varilla con rosca

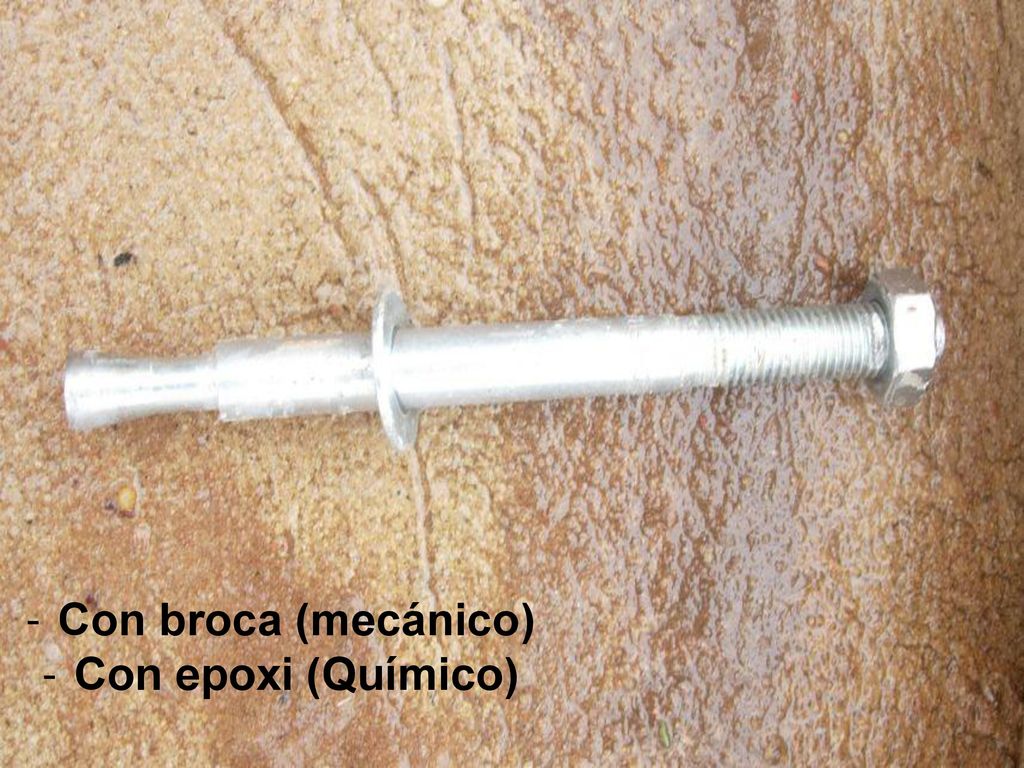

36 Con broca (mecánico) Con epoxi (Químico)

37 Estructura - caparazón

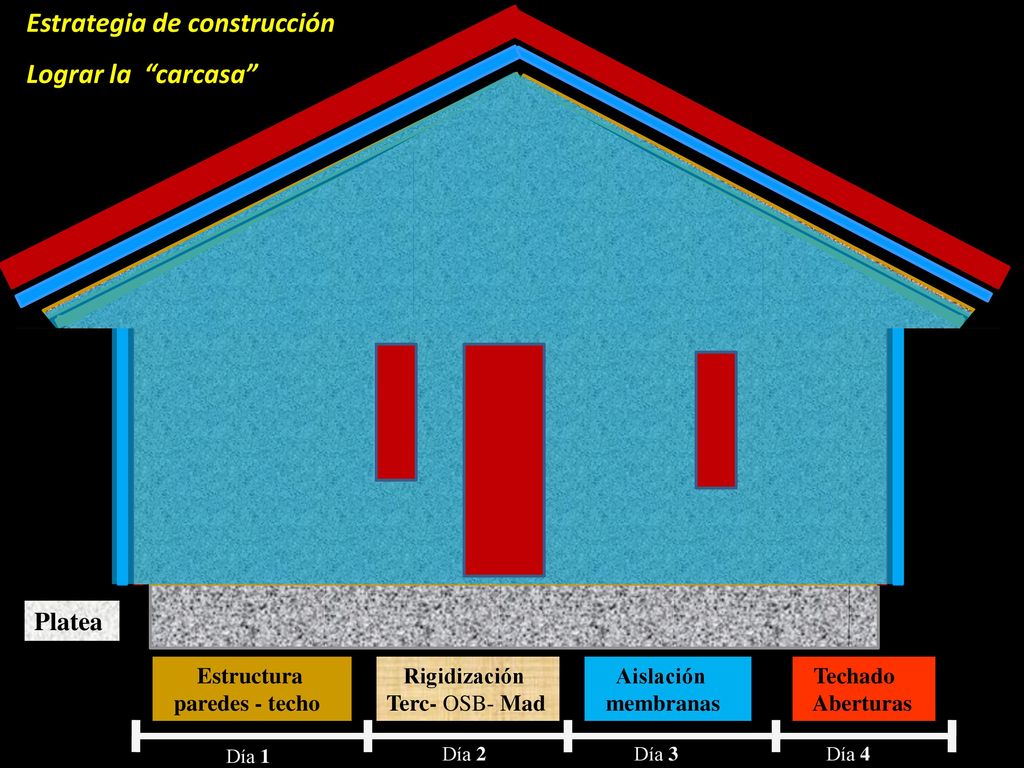

38 Estrategia de construcción Lograr la “carcasa”
Platea Estructura paredes - techo Rigidización Terc- OSB- Mad Aislación membranas Techado Aberturas Día 1 Día 2 Día 3 Día 4

39 Pasos en la construcción

40 Construcción de estructura - rigidización en Canadá ( un jornal)

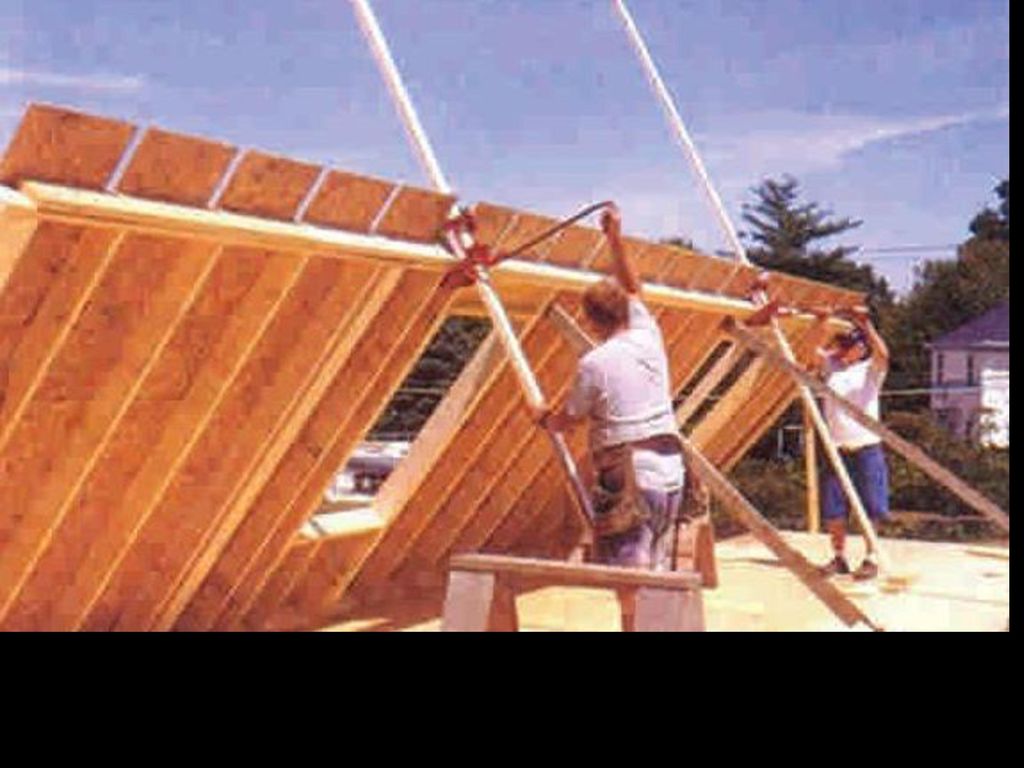

41 Fuente : Corma

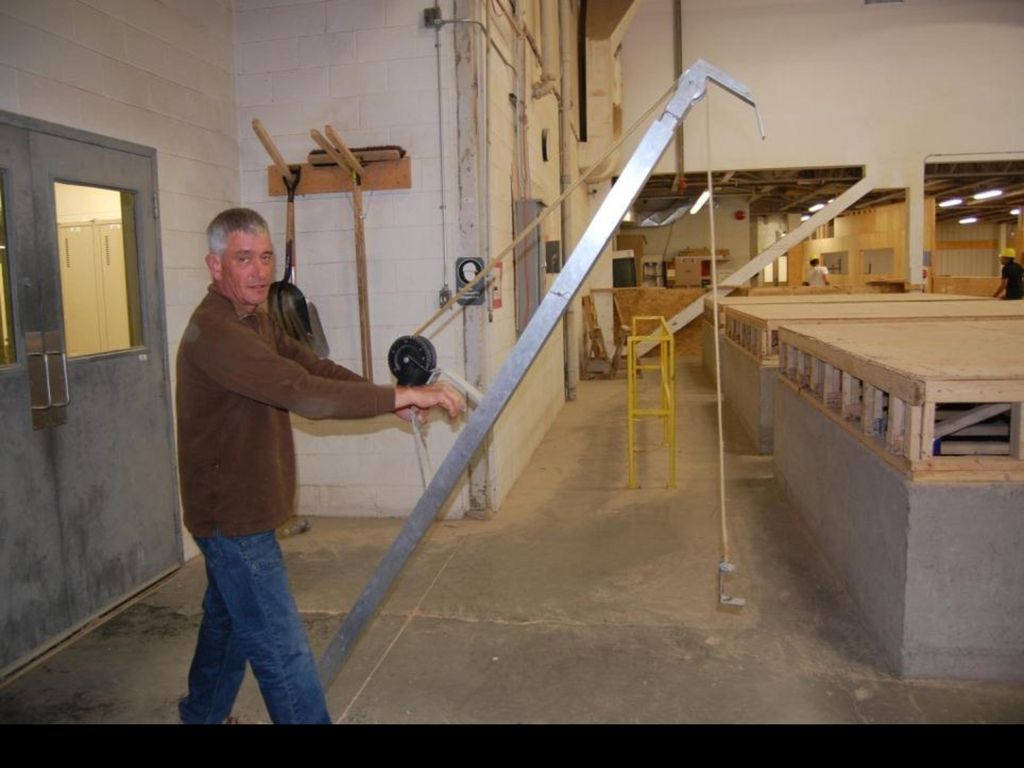

42

43 Levantado de estructura con piezas pre-fabricadas (en un jornal)

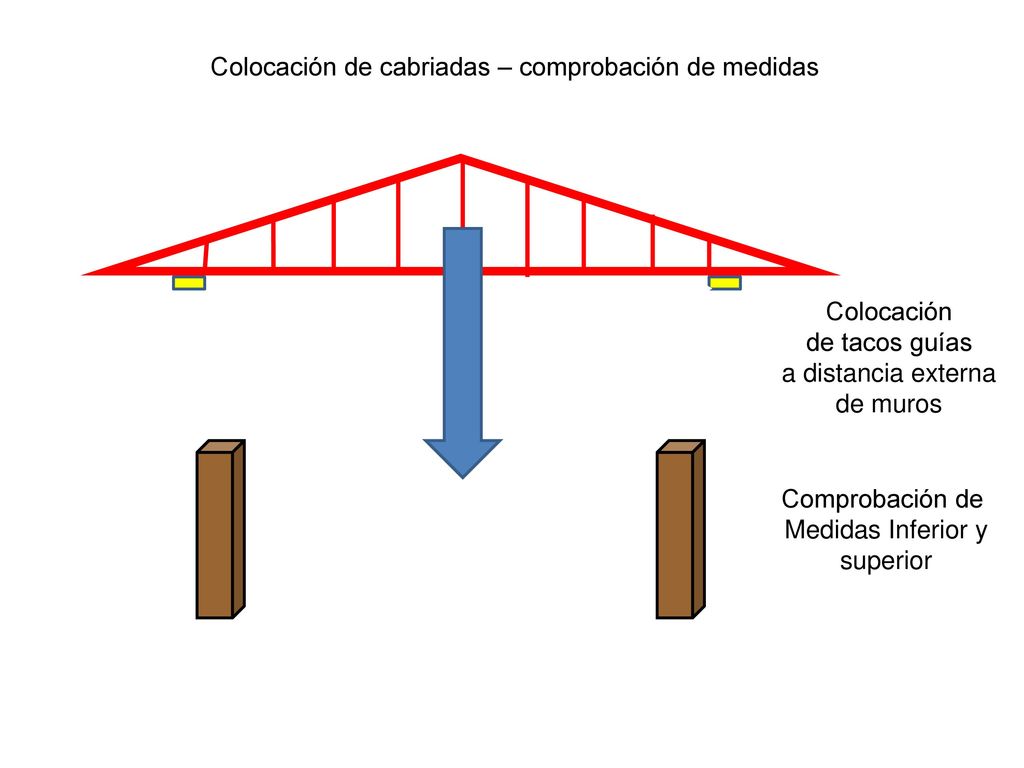

44 Colocación de cabriadas – comprobación de medidas
de tacos guías a distancia externa de muros Comprobación de Medidas Inferior y superior

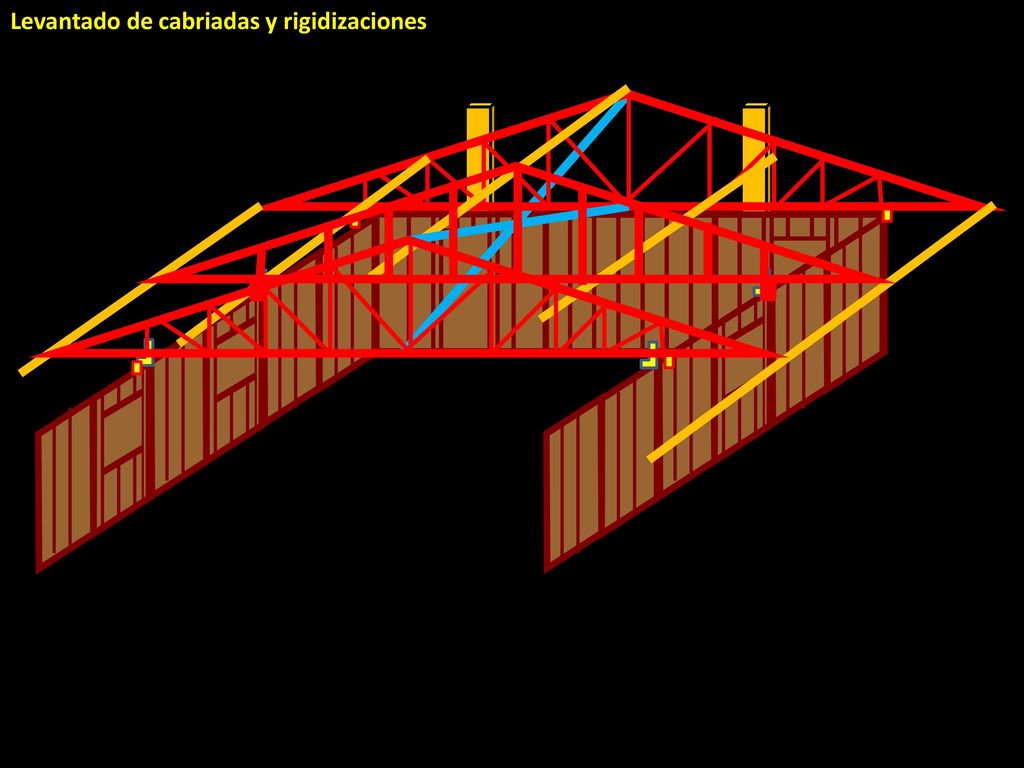

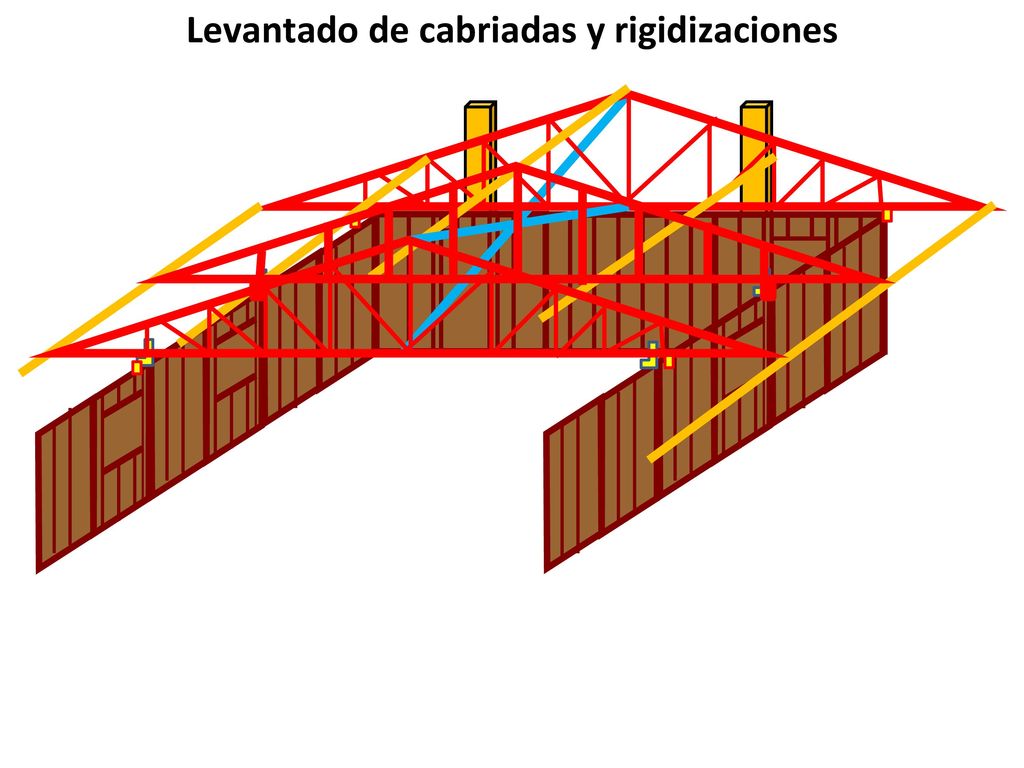

45 Levantado de cabriadas y rigidizaciones

46 Estructura de Muros

47

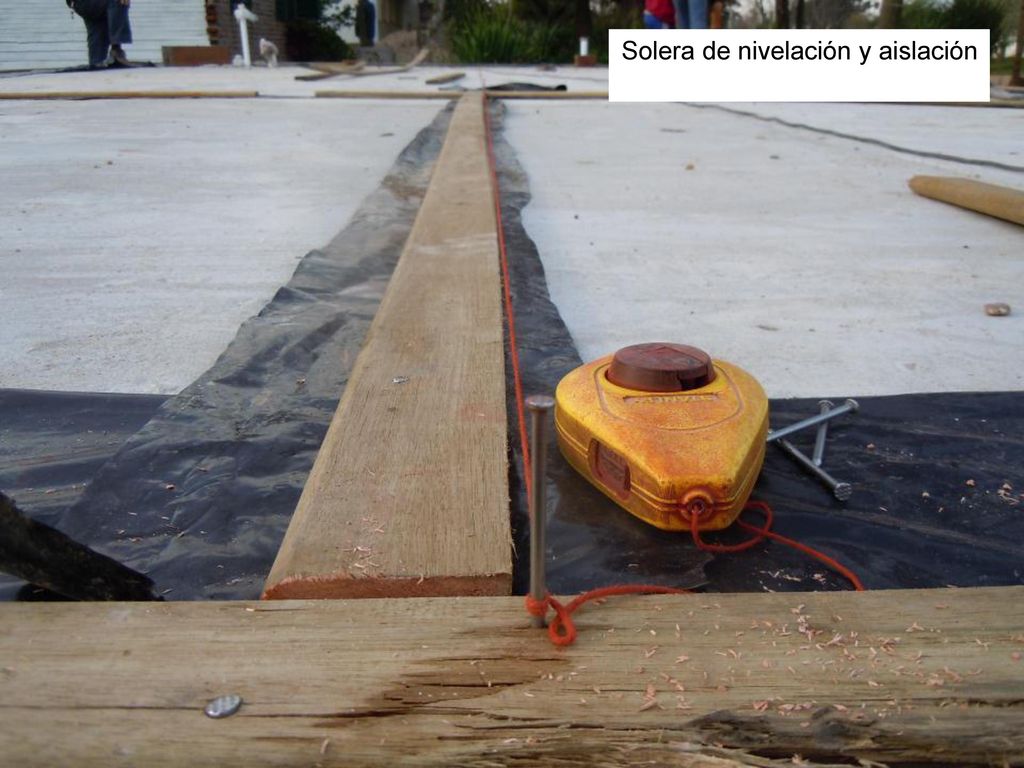

48 Solera de nivelación y aislación

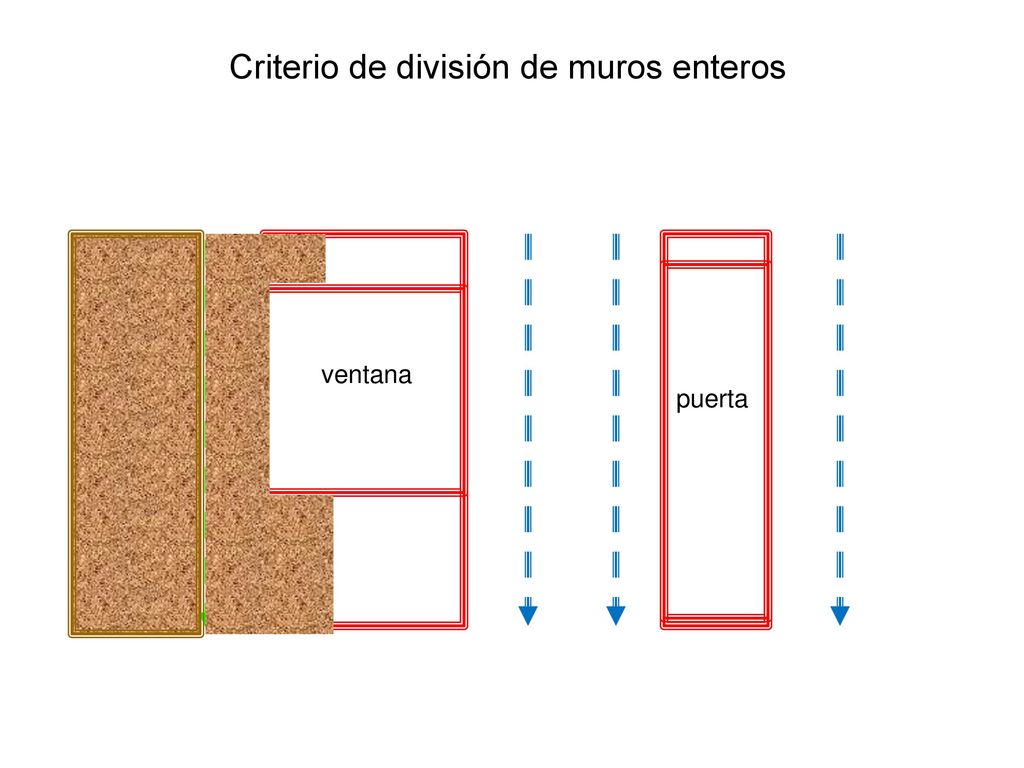

49 Criterio de división de muros enteros
ventana puerta

50

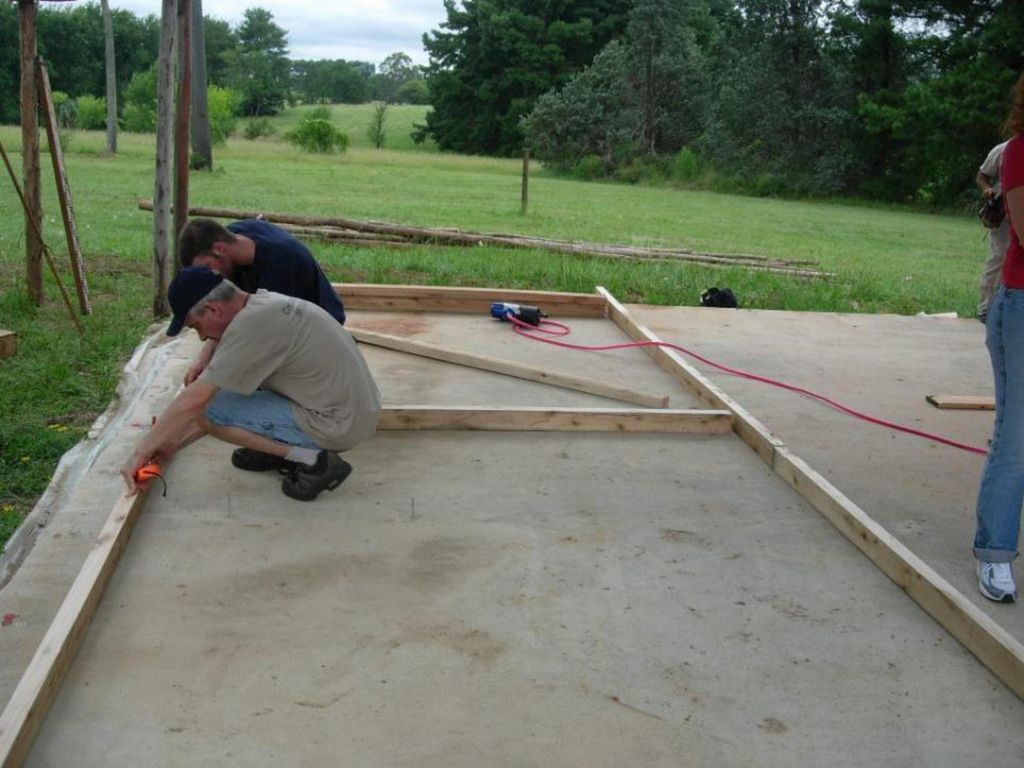

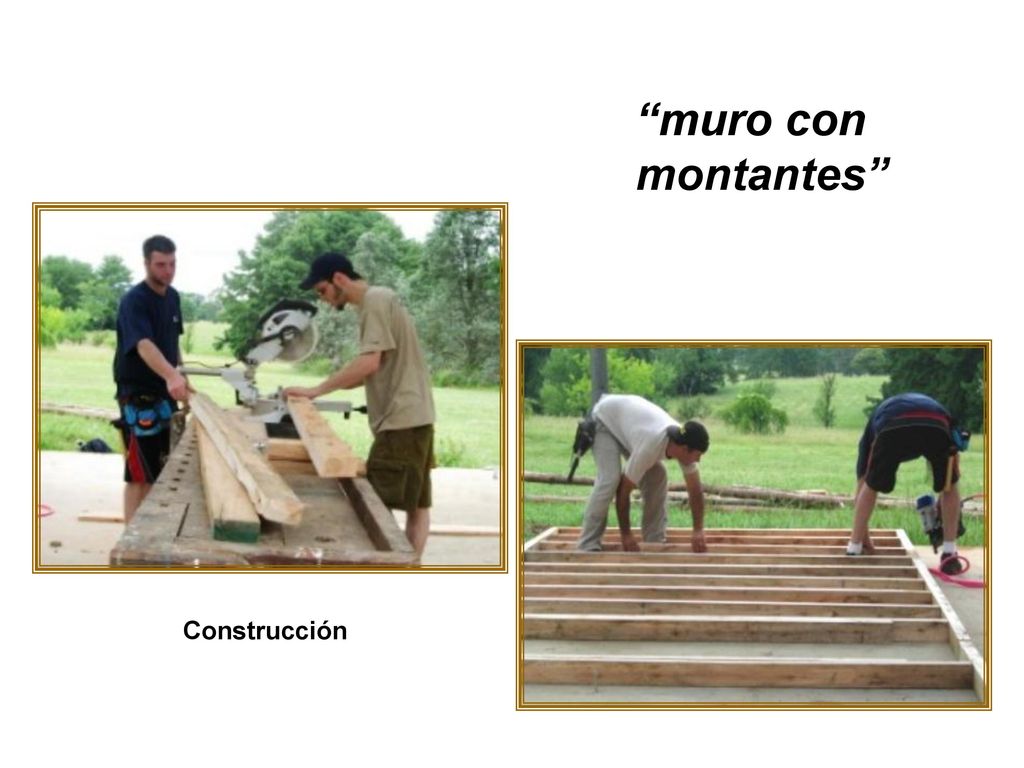

51 “muro con montantes” Construcción

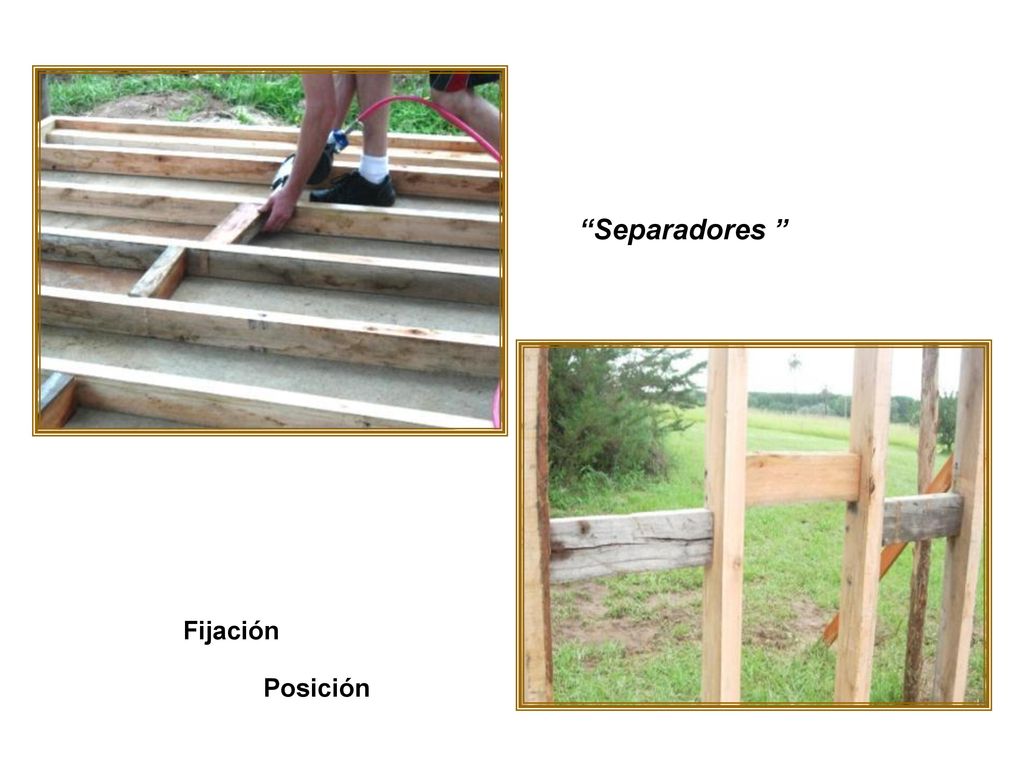

52 “Separadores ” Fijación Posición

53 “Diferencia de tamaño en los montantes” (Corto y largo)
Medición Código de Ubicación

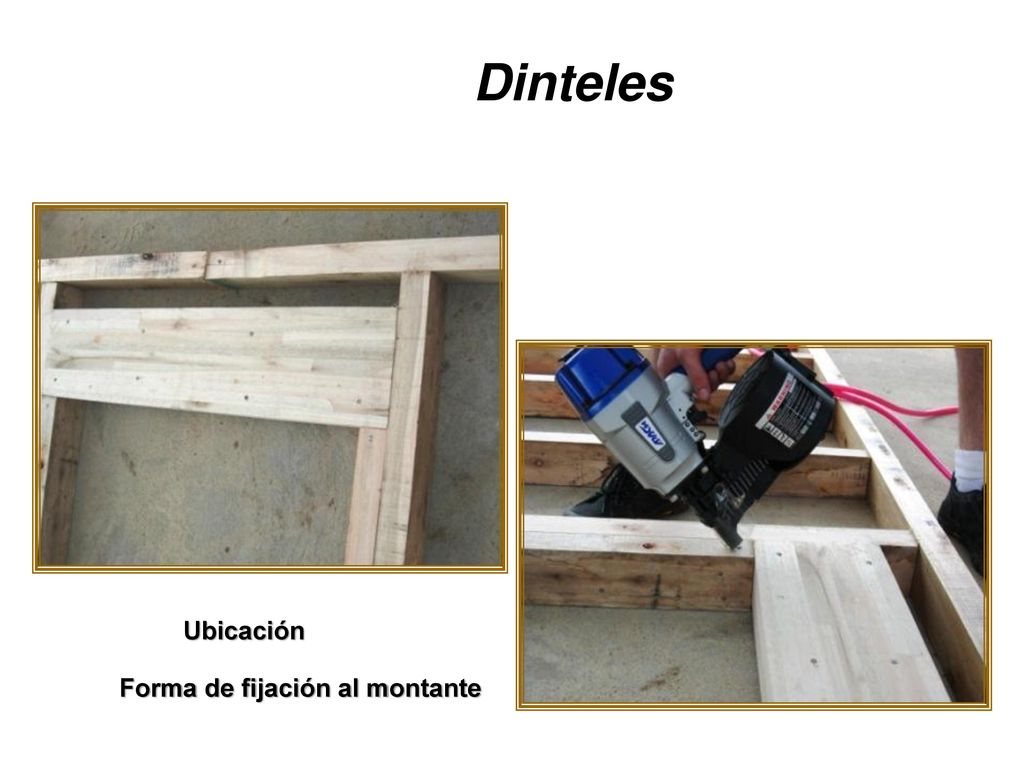

54 Dinteles Ubicación Forma de fijación al montante

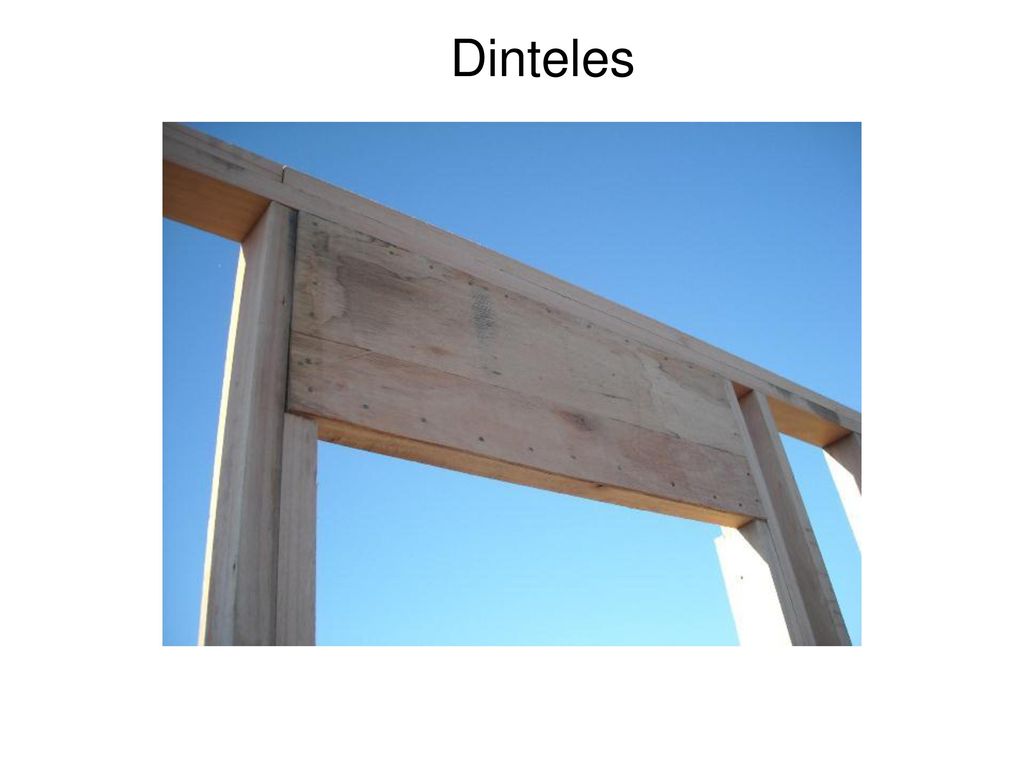

55 Dinteles

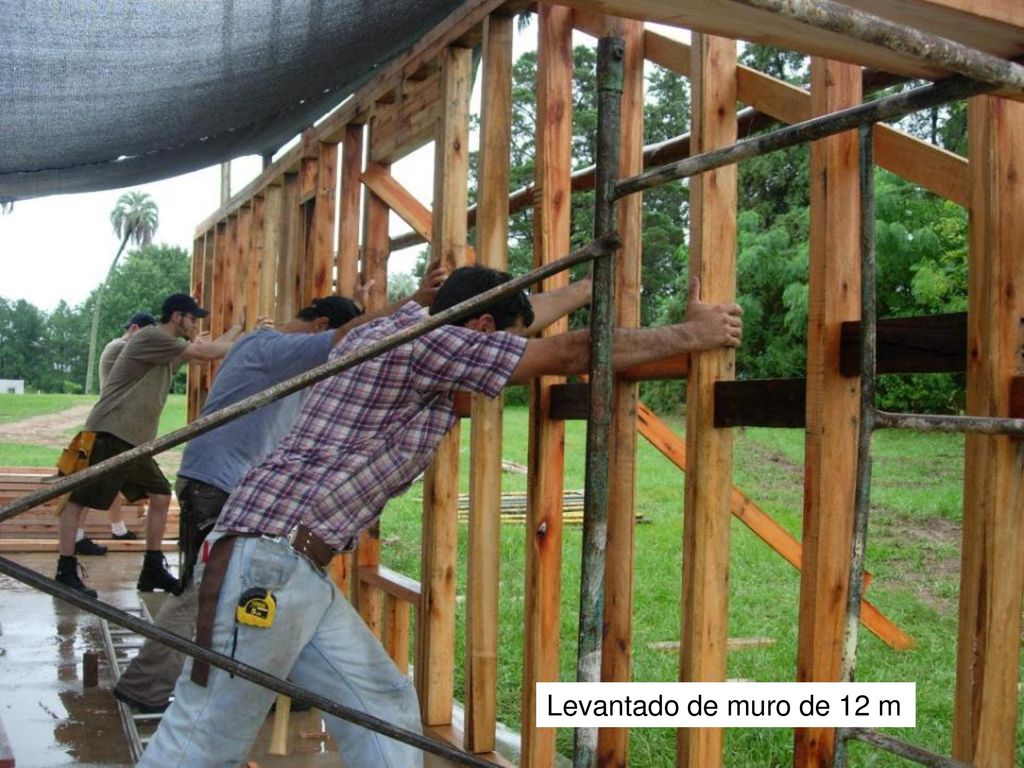

56 Levantado de muro de 12 m

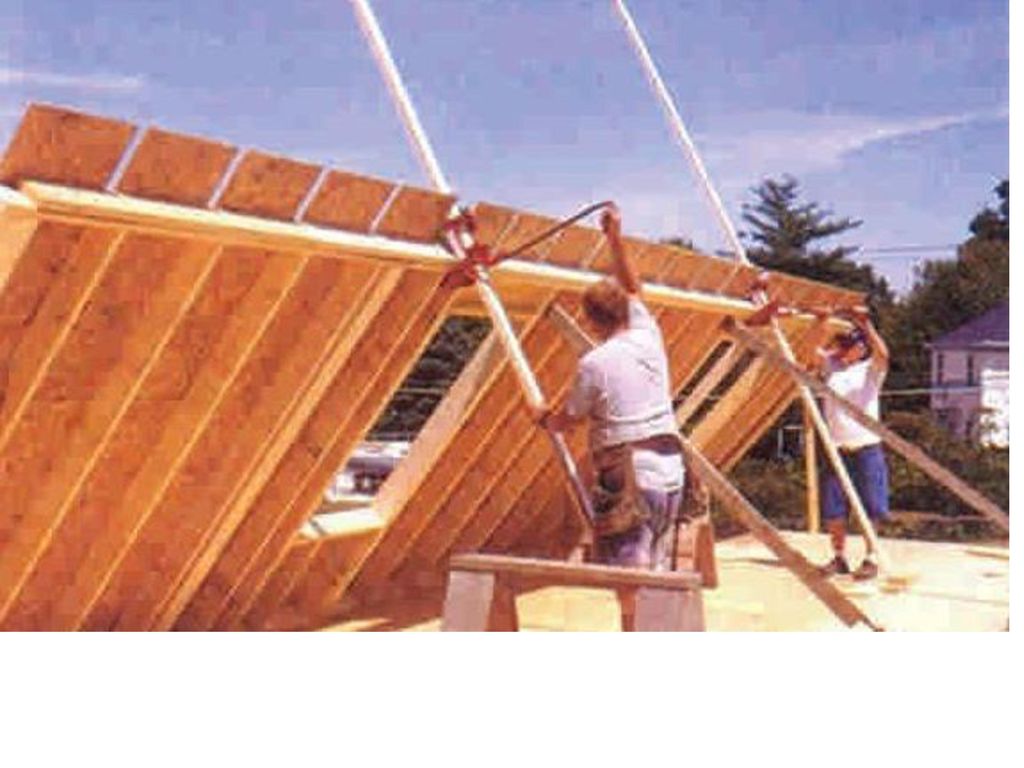

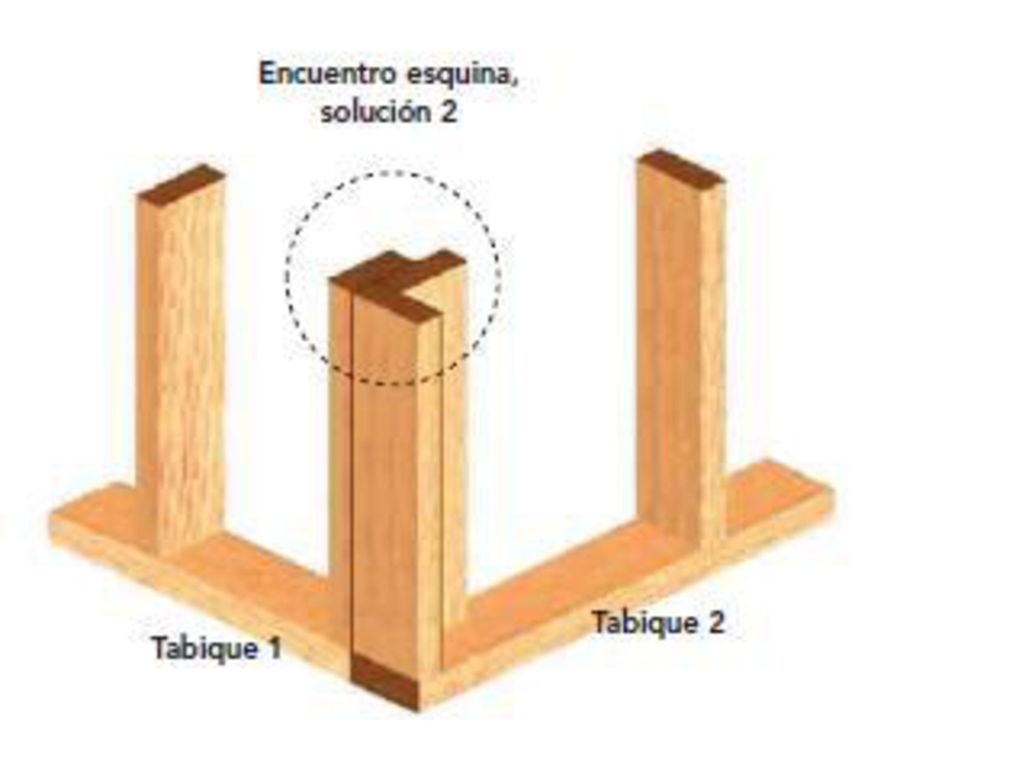

57 Fuente : Corma

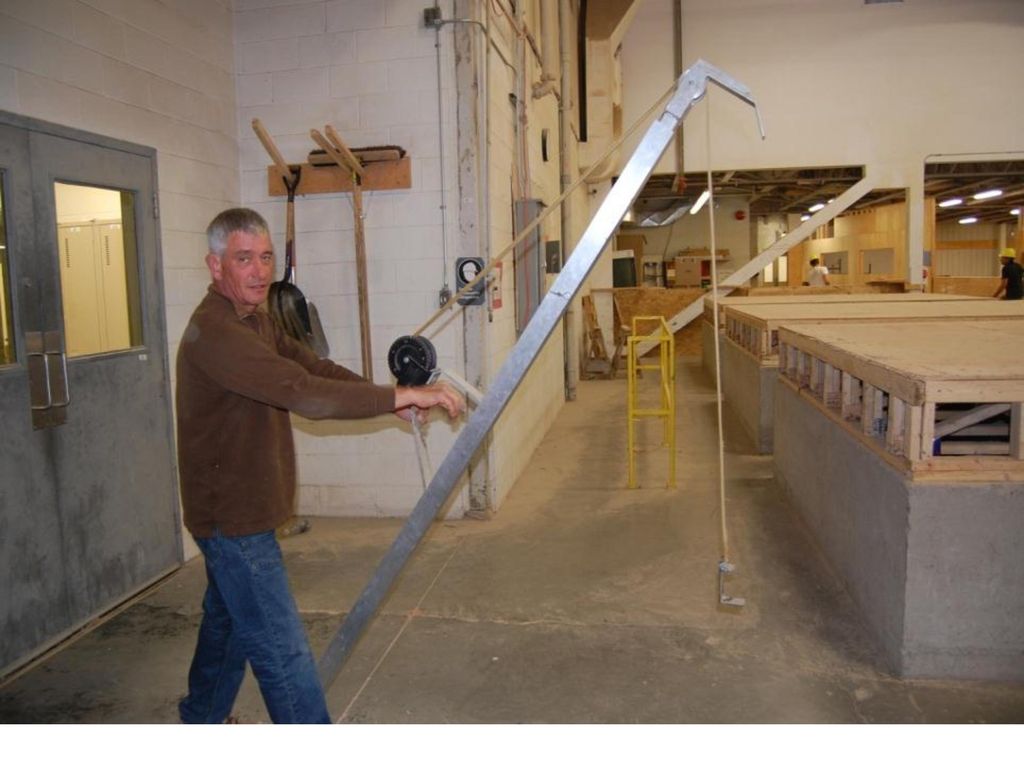

58

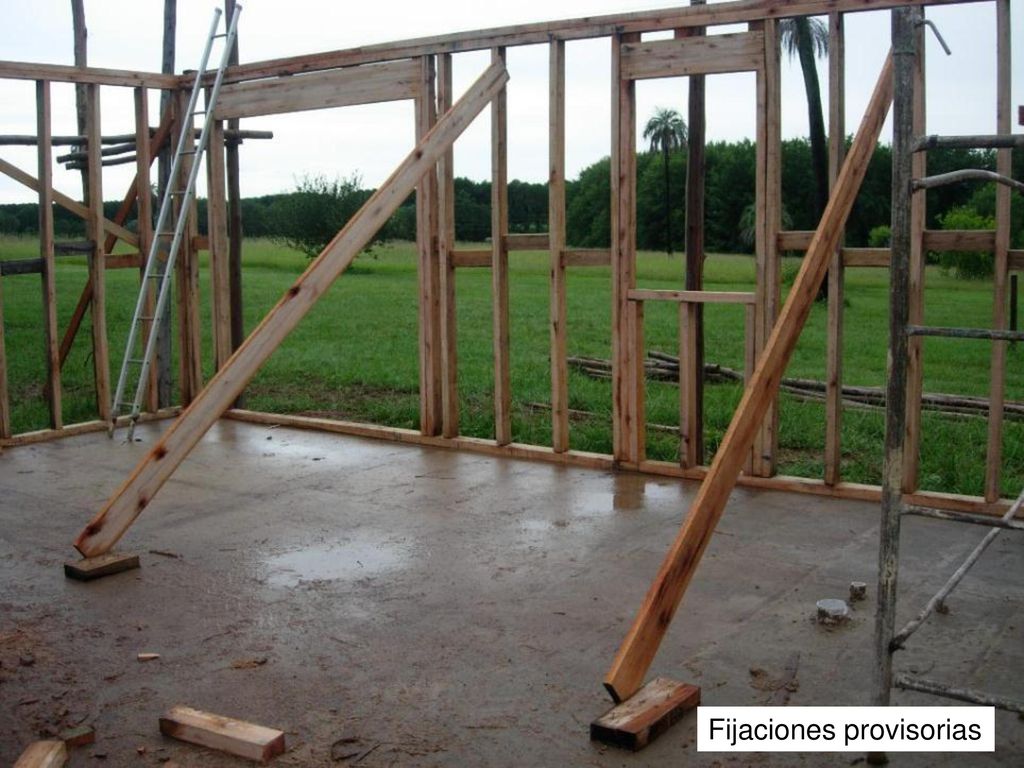

59 Fijaciones provisorias

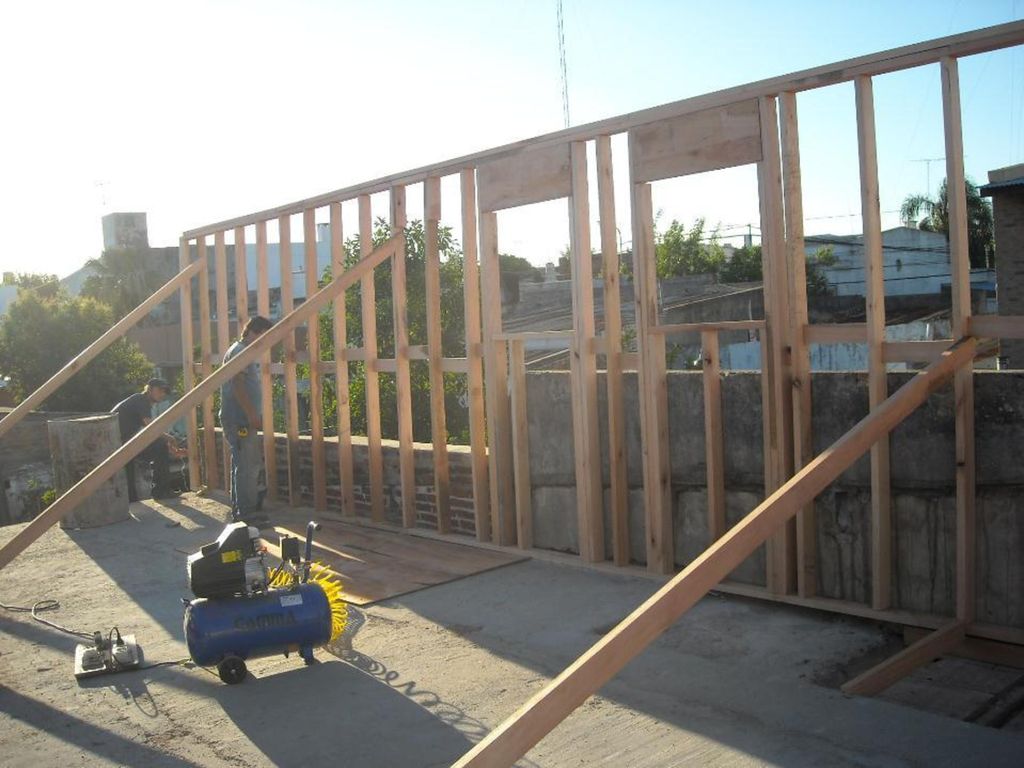

60

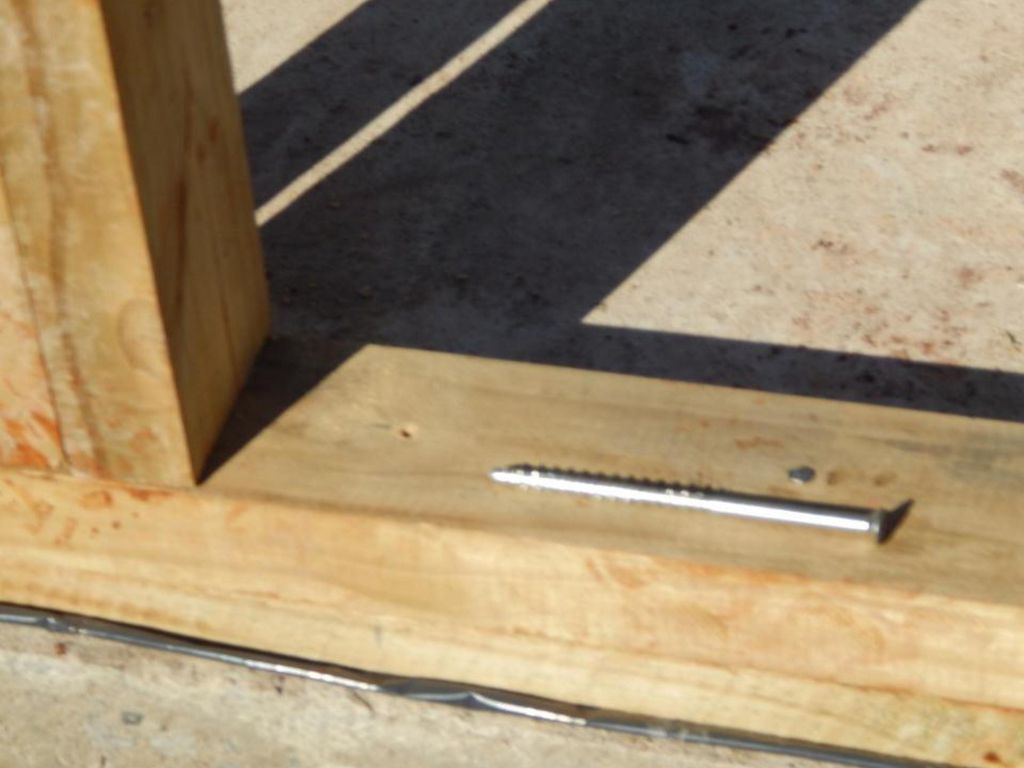

61

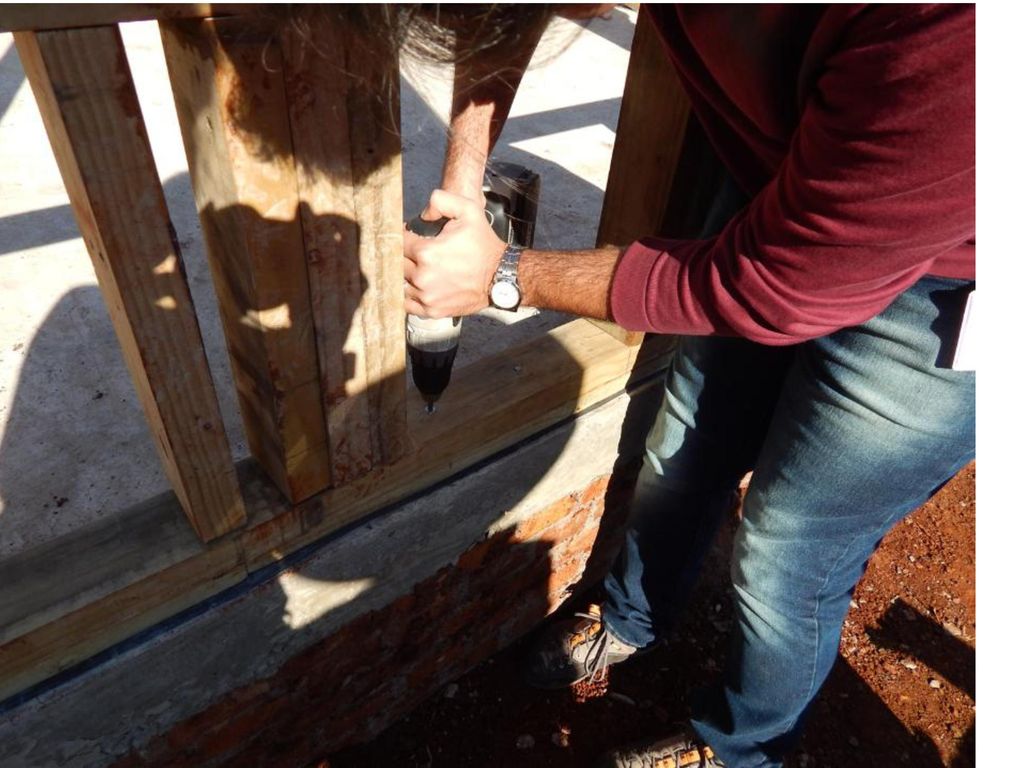

62

63 Fuente: Corma

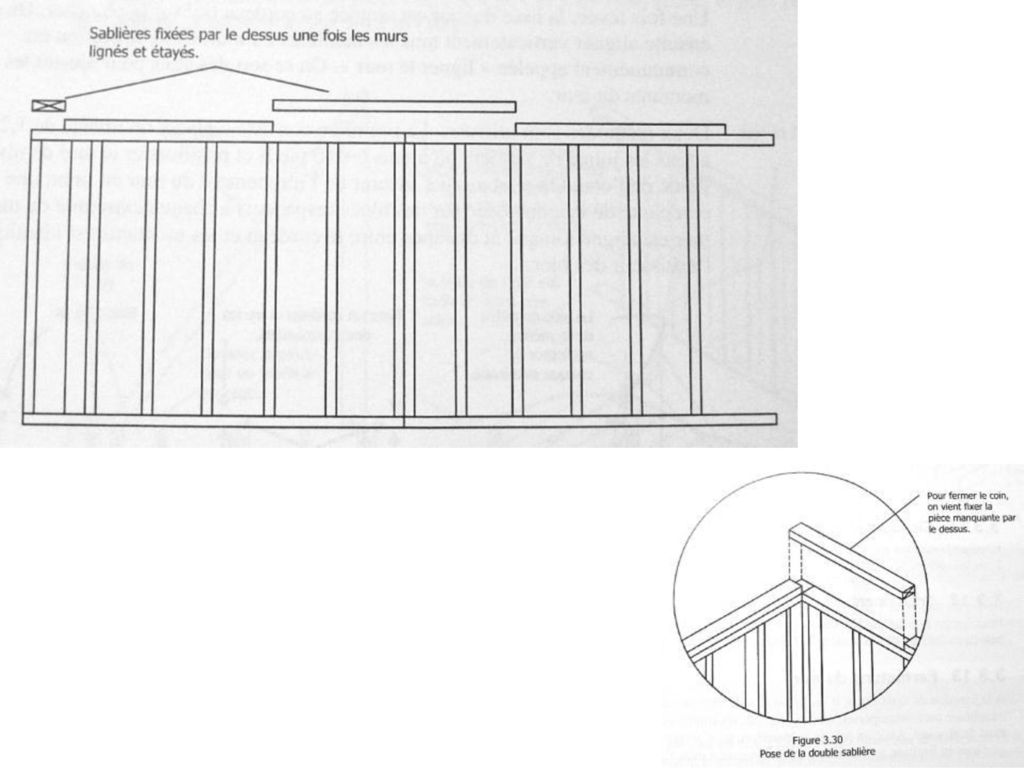

64

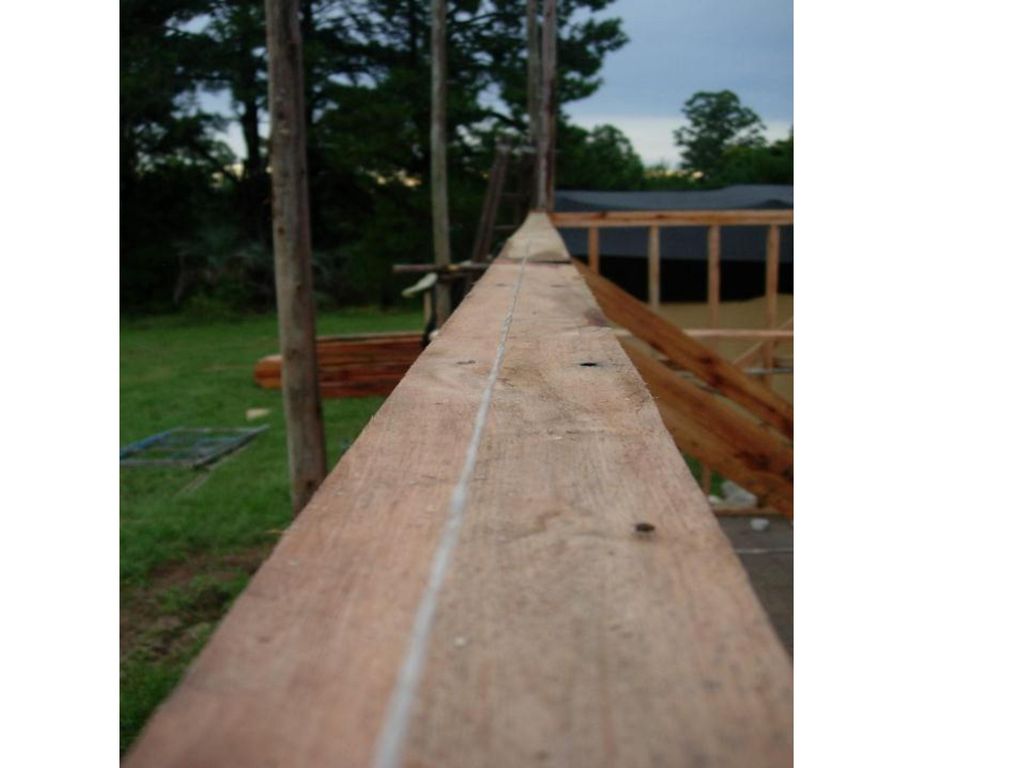

65

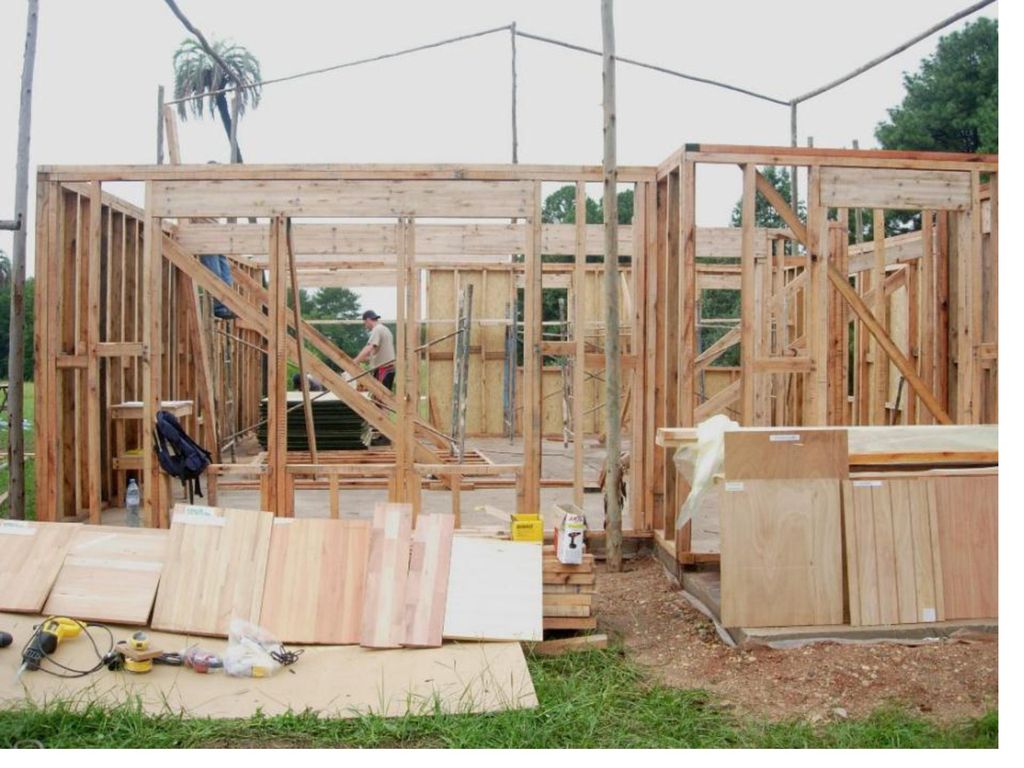

66

67 Posicionamiento

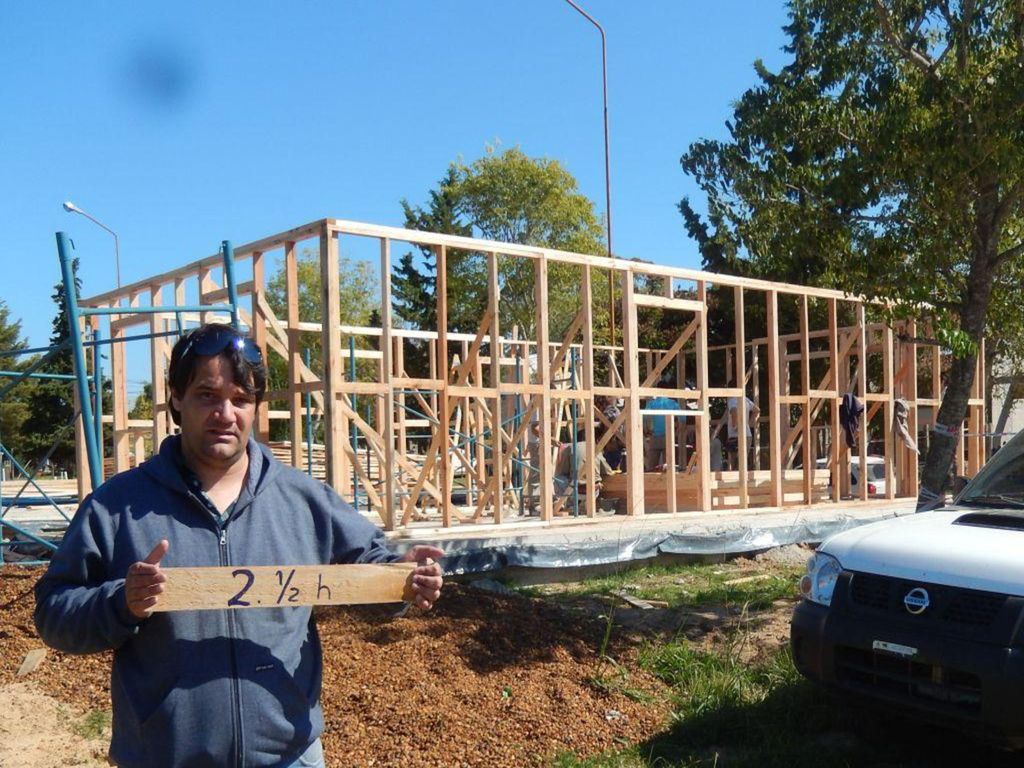

68

69 Rigidización

70

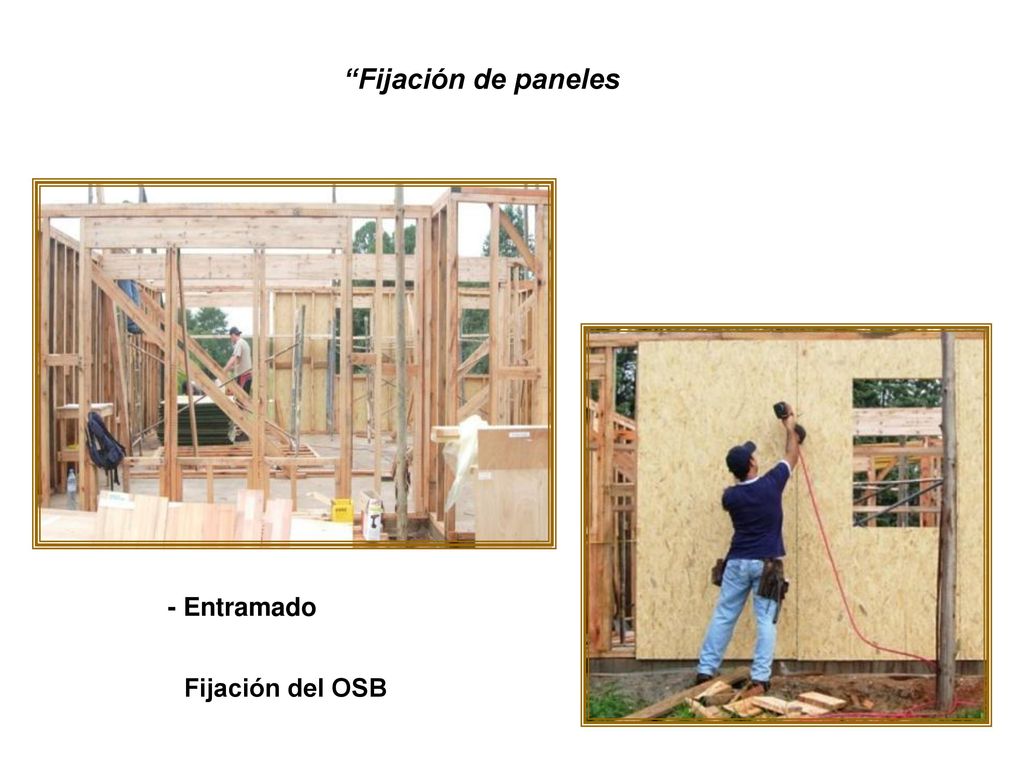

71 “Fijación de paneles - Entramado Fijación del OSB

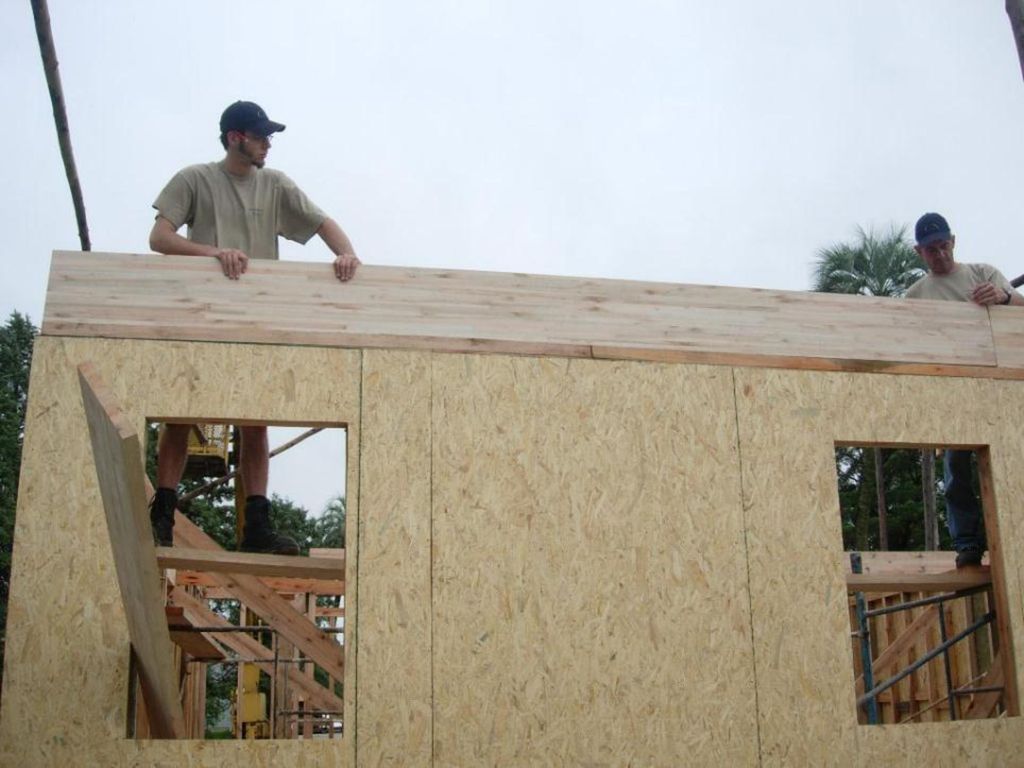

72

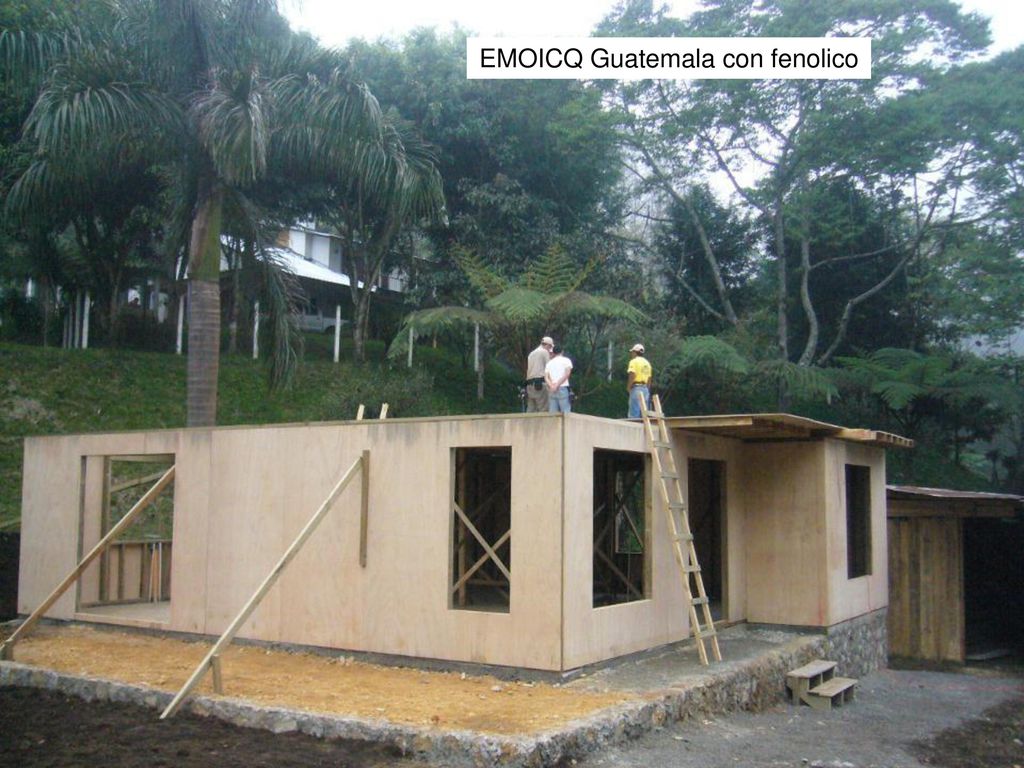

73 EMOICQ Guatemala con fenolico

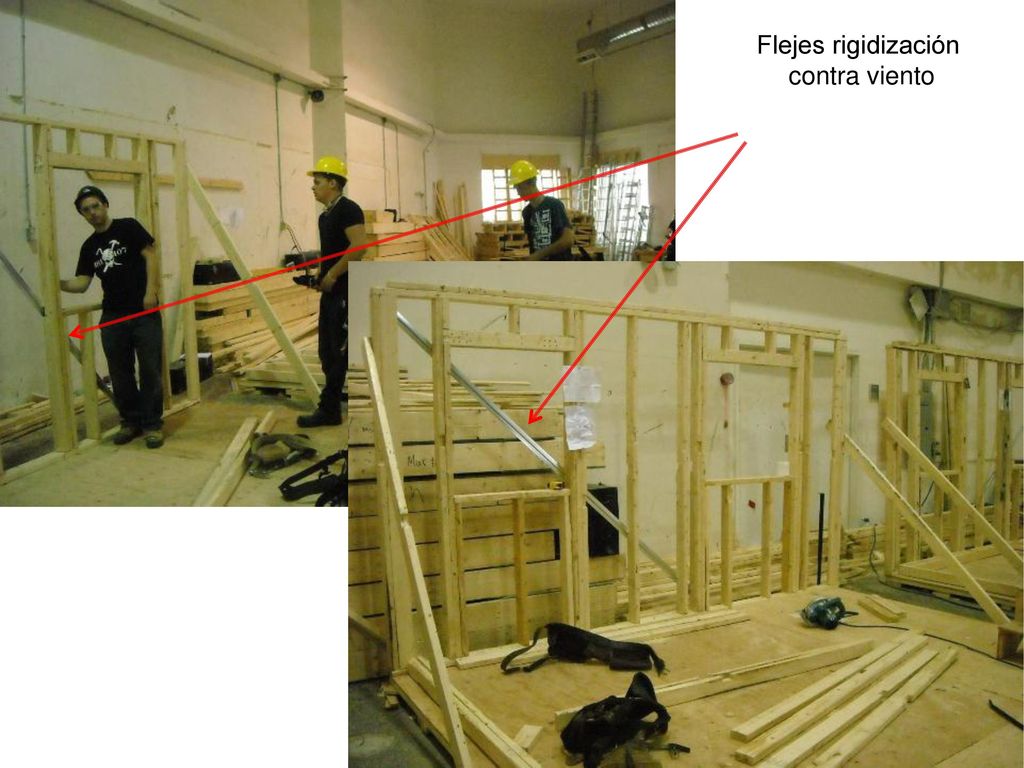

74 Flejes rigidización contra viento

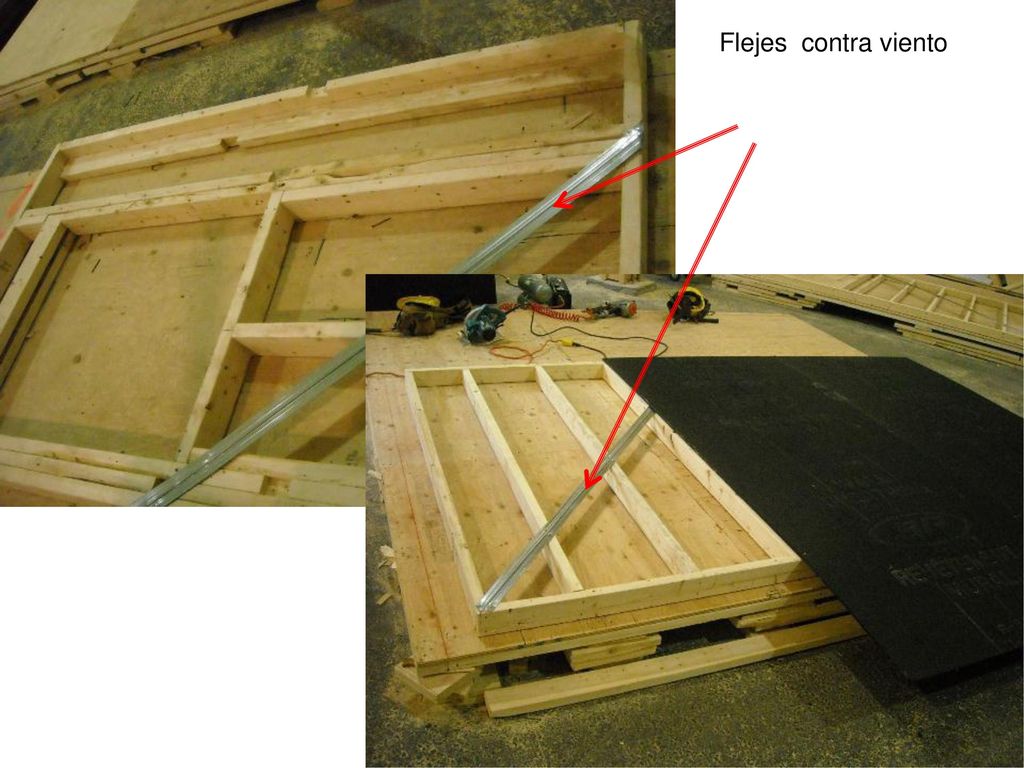

75 Flejes contra viento

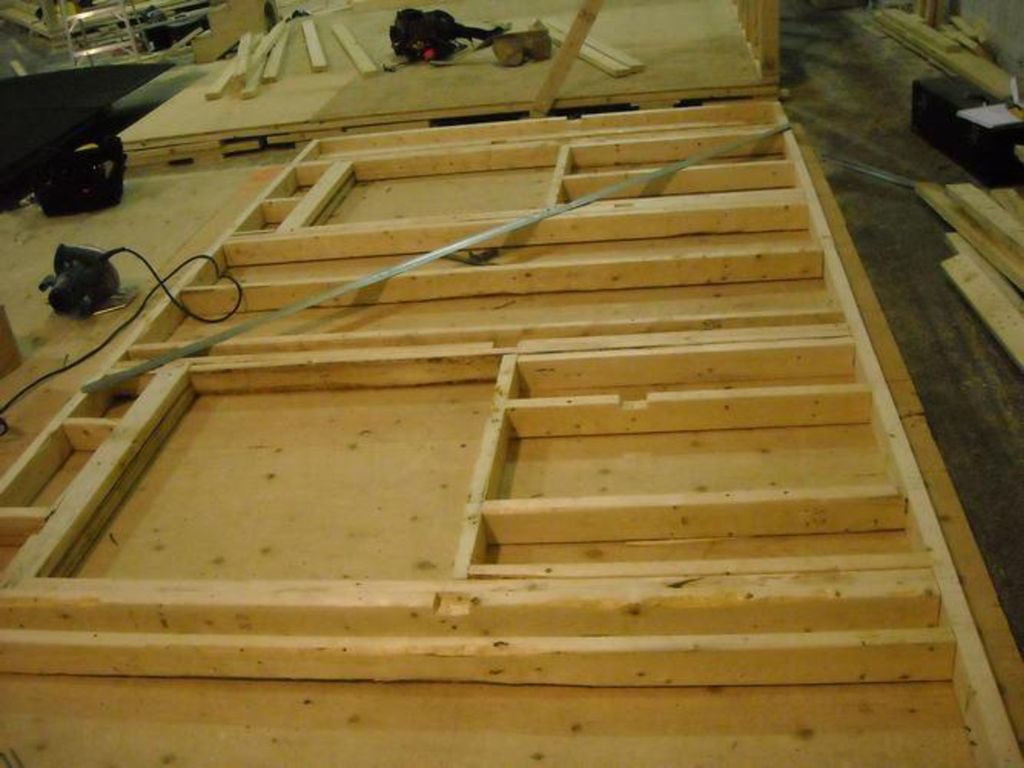

76

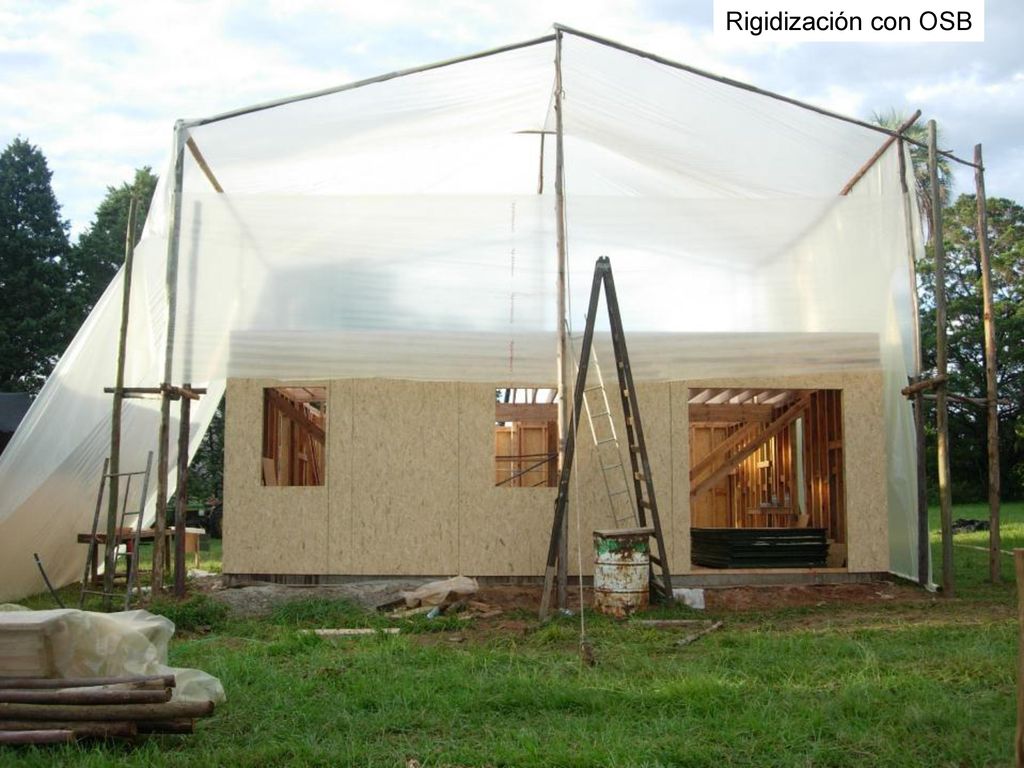

77 Rigidización con OSB FIN día 2

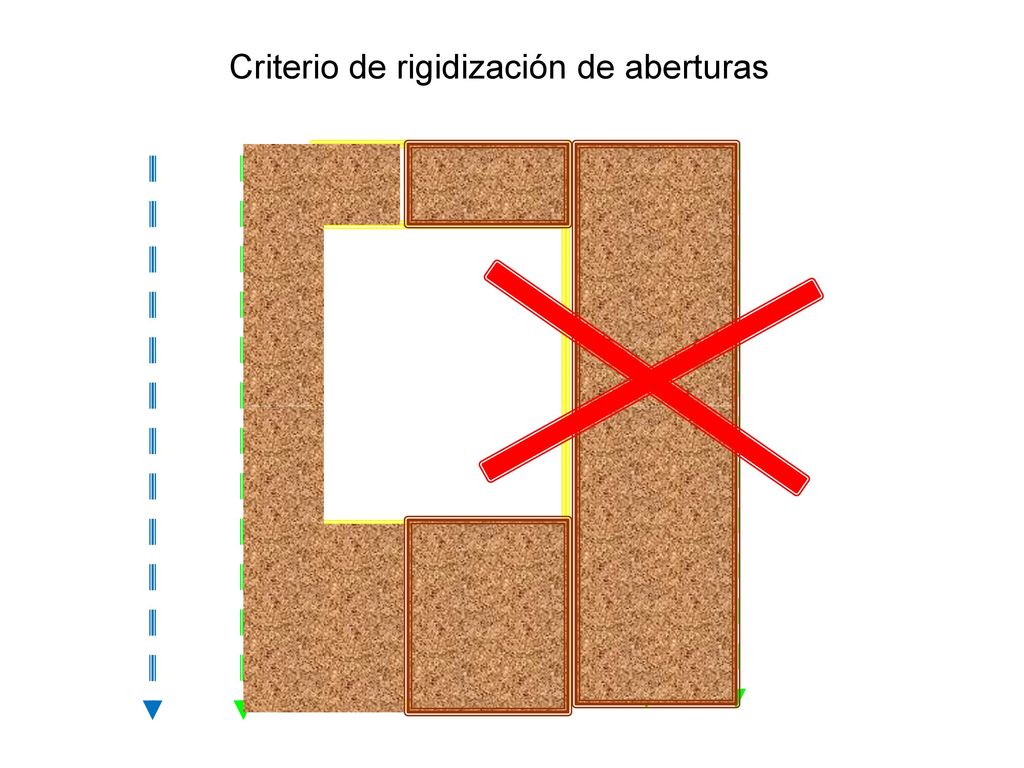

78 Criterio de rigidización de aberturas

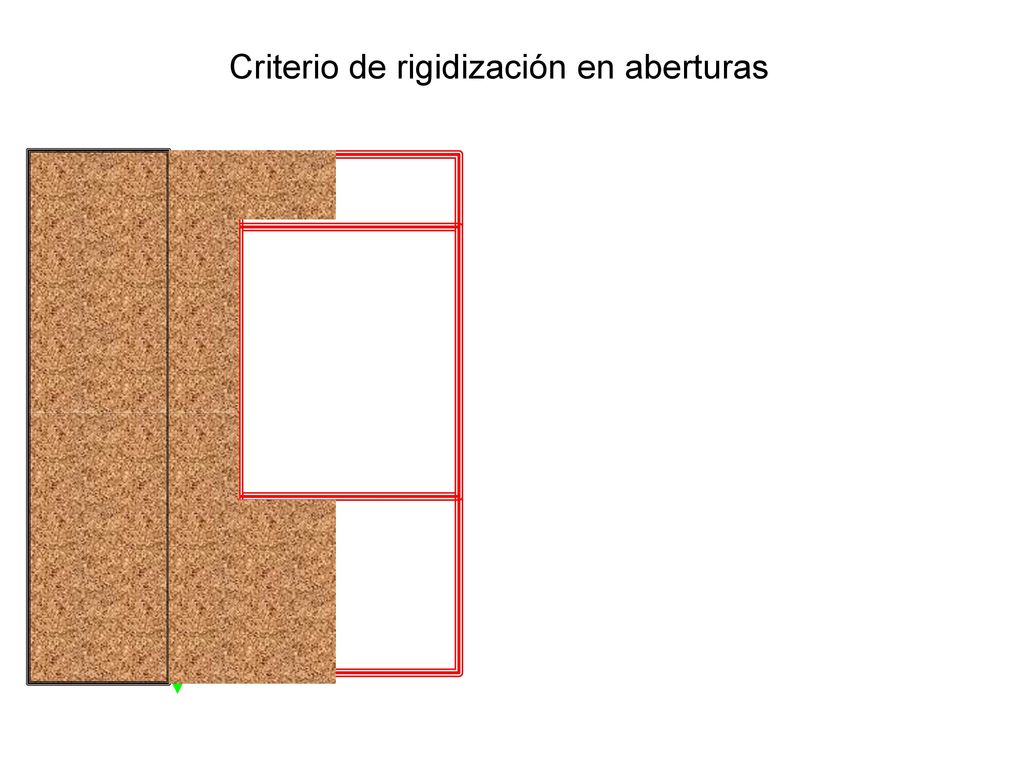

79 Criterio de rigidización en aberturas

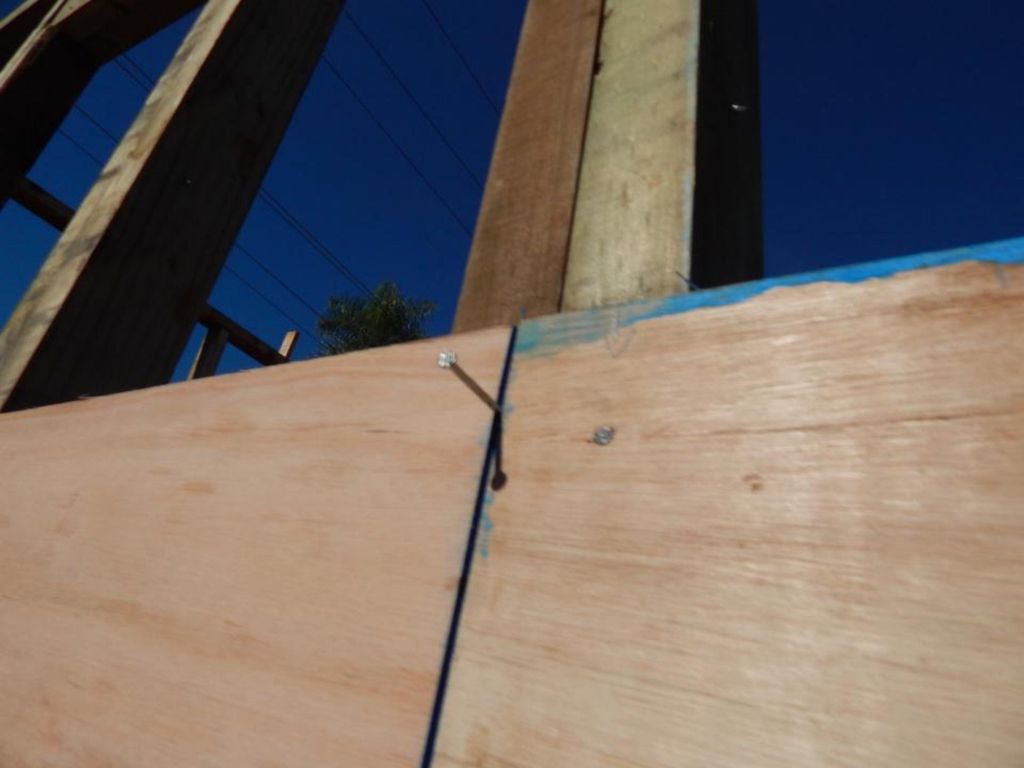

80

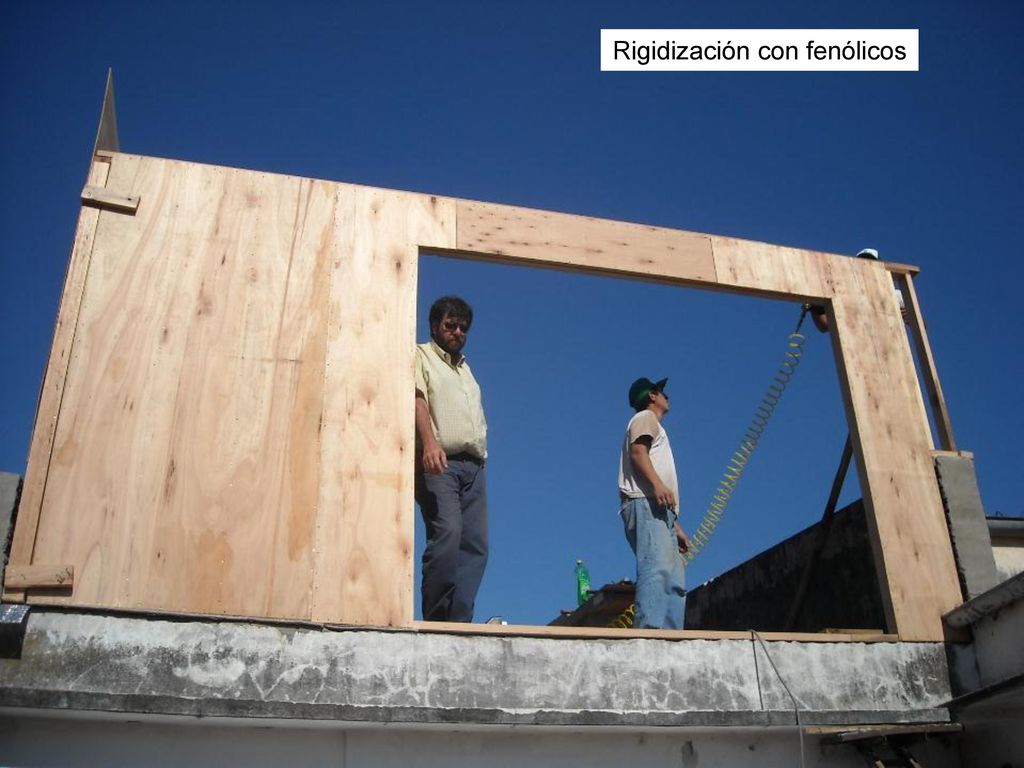

81 Rigidización con fenólicos

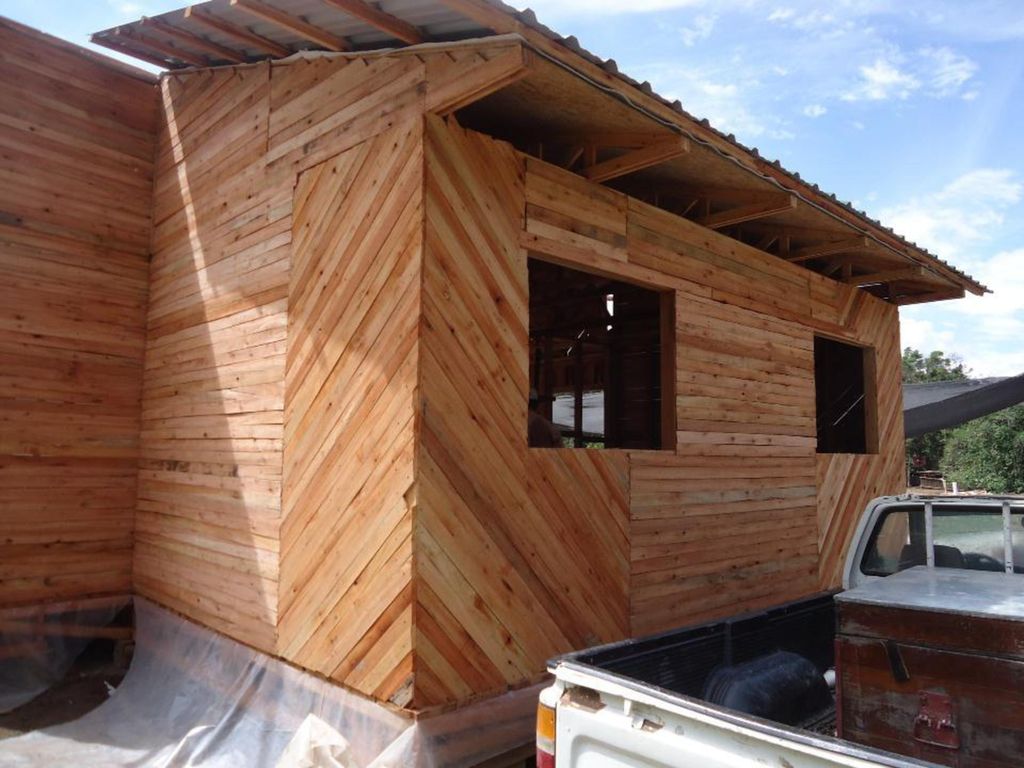

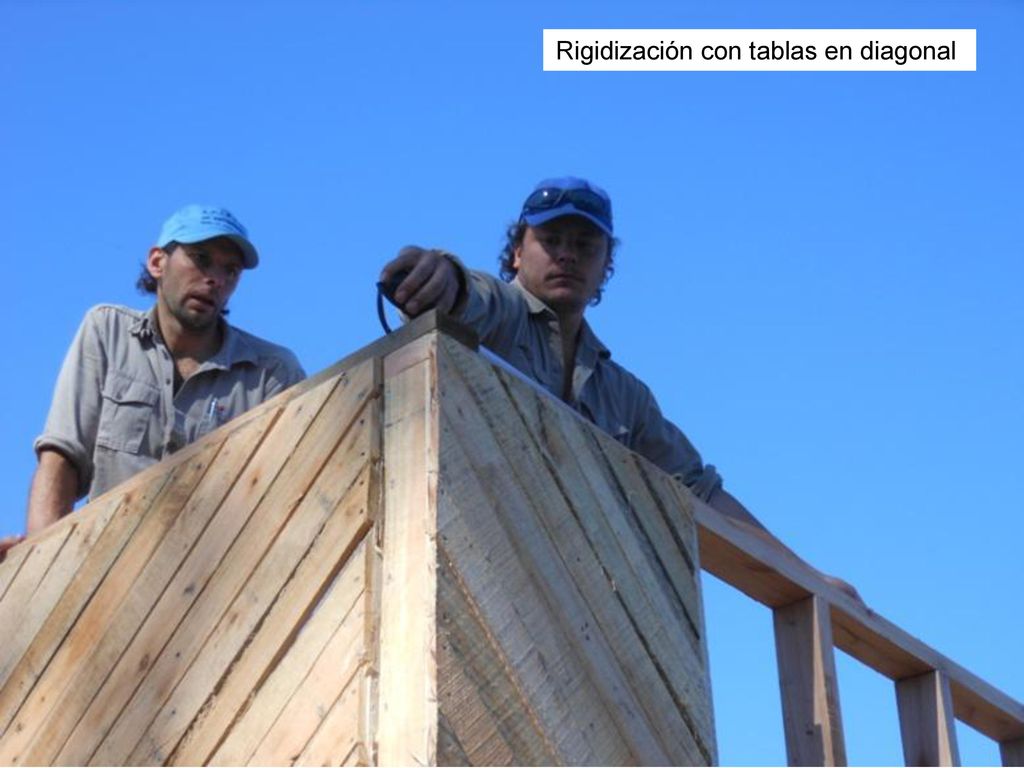

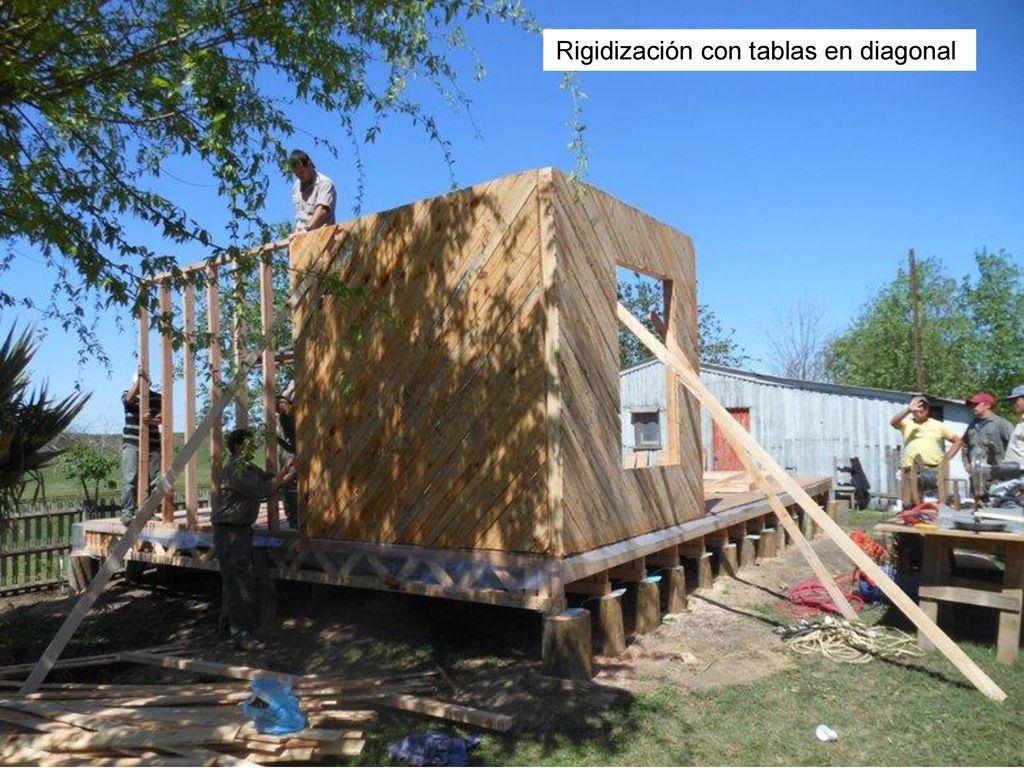

82 Rigidización con tablas en diagonal

83 Rigidización con tablas en diagonal

84

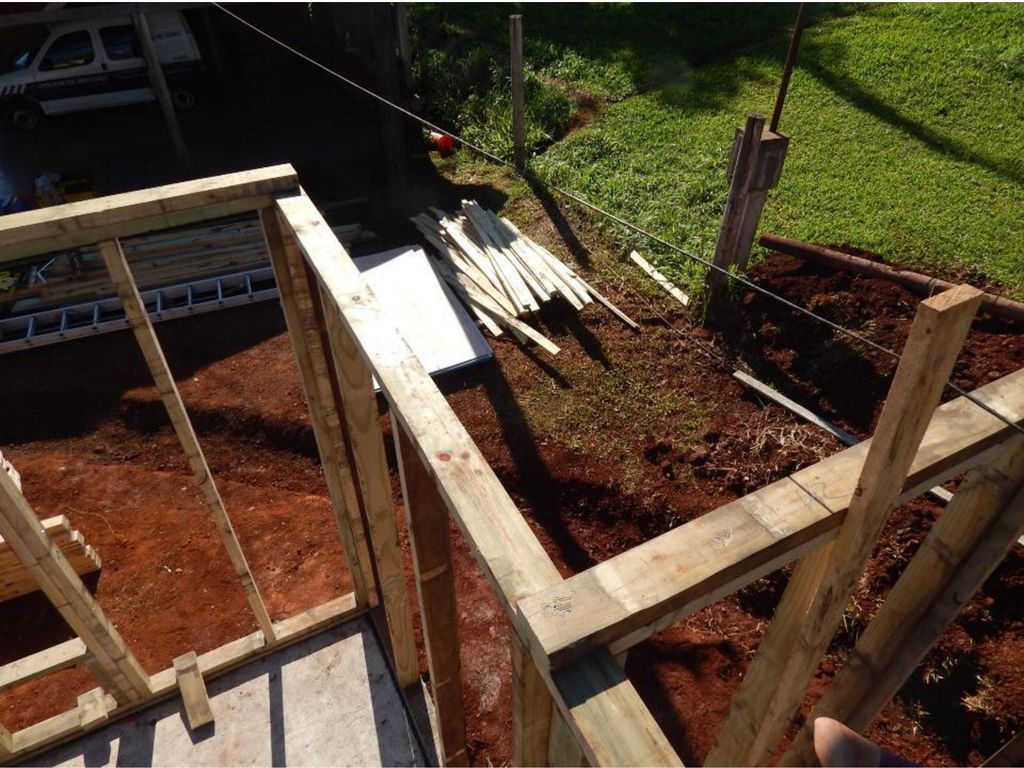

85

86 Estructura de Techos

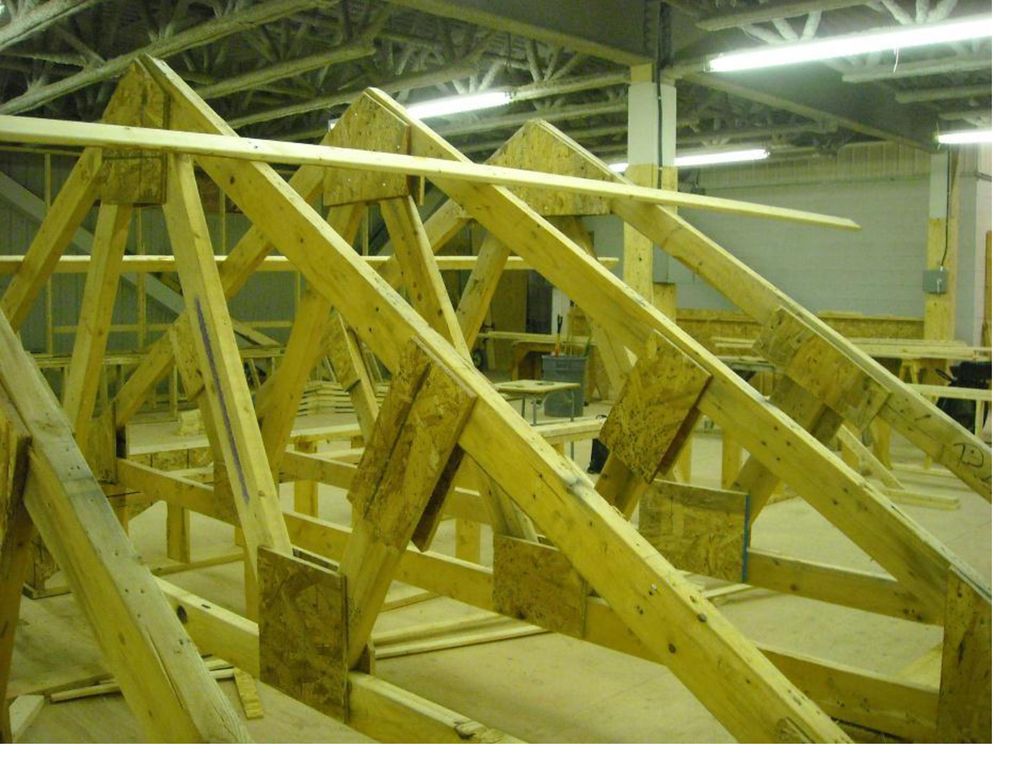

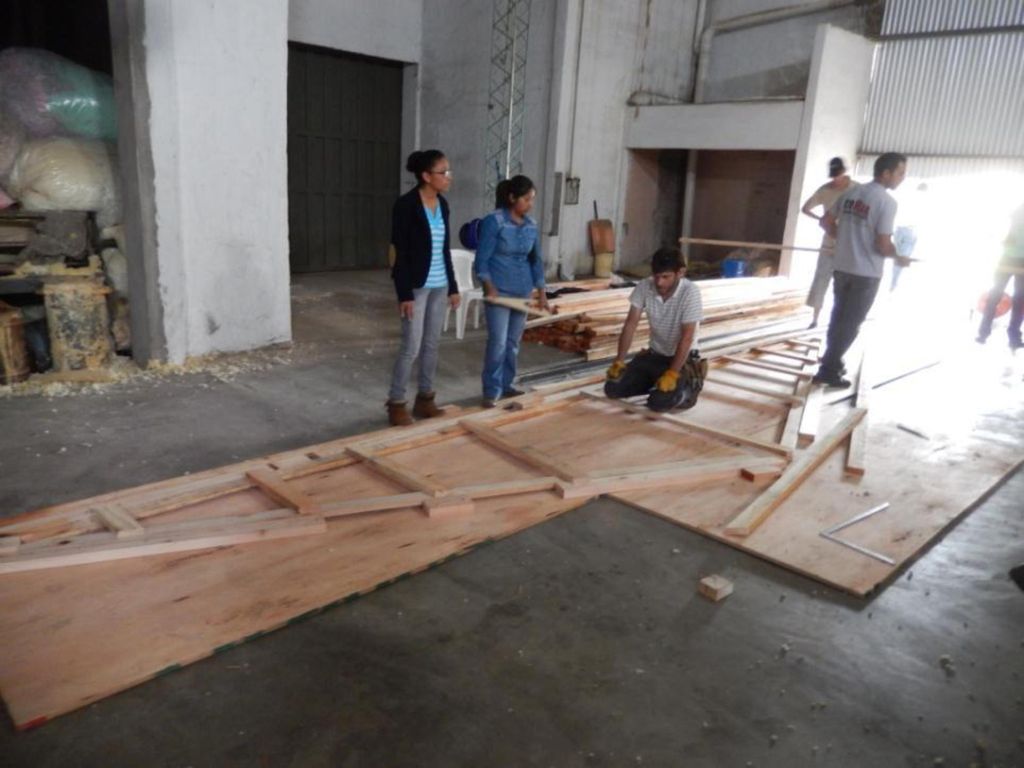

87

88

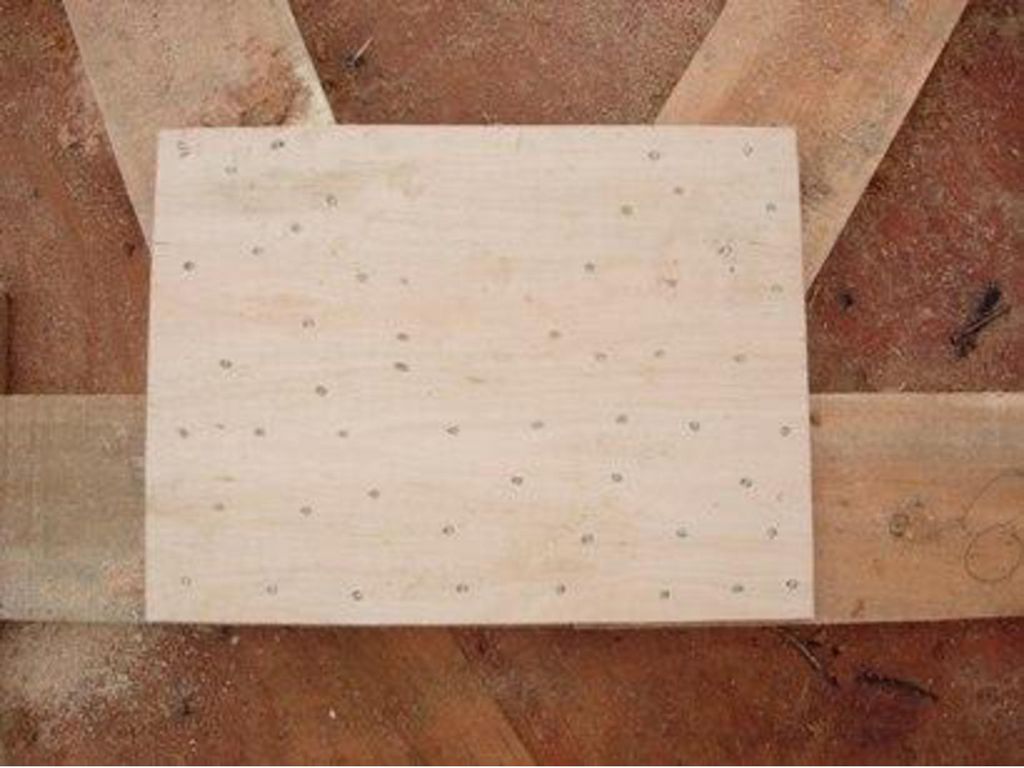

89

90 Colocación de cabriadas – comprobación de medidas
de tacos guías a distancia externa de muros Comprobación de Medidas Inferior y superior

91 Levantado de cabriadas y rigidizaciones

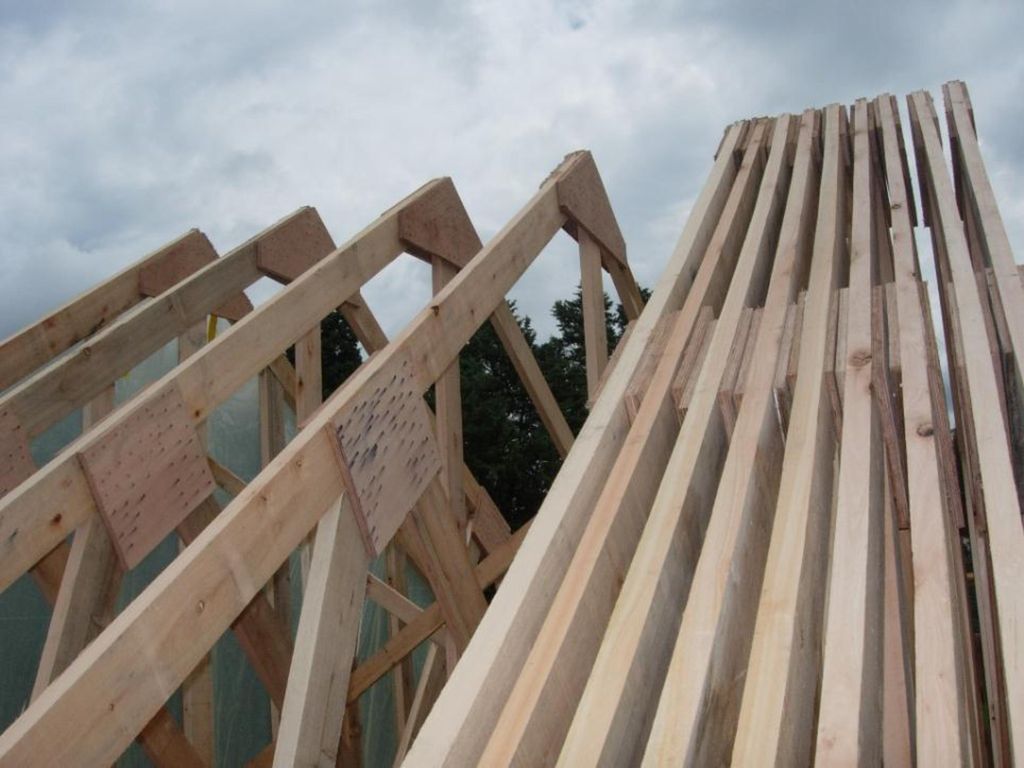

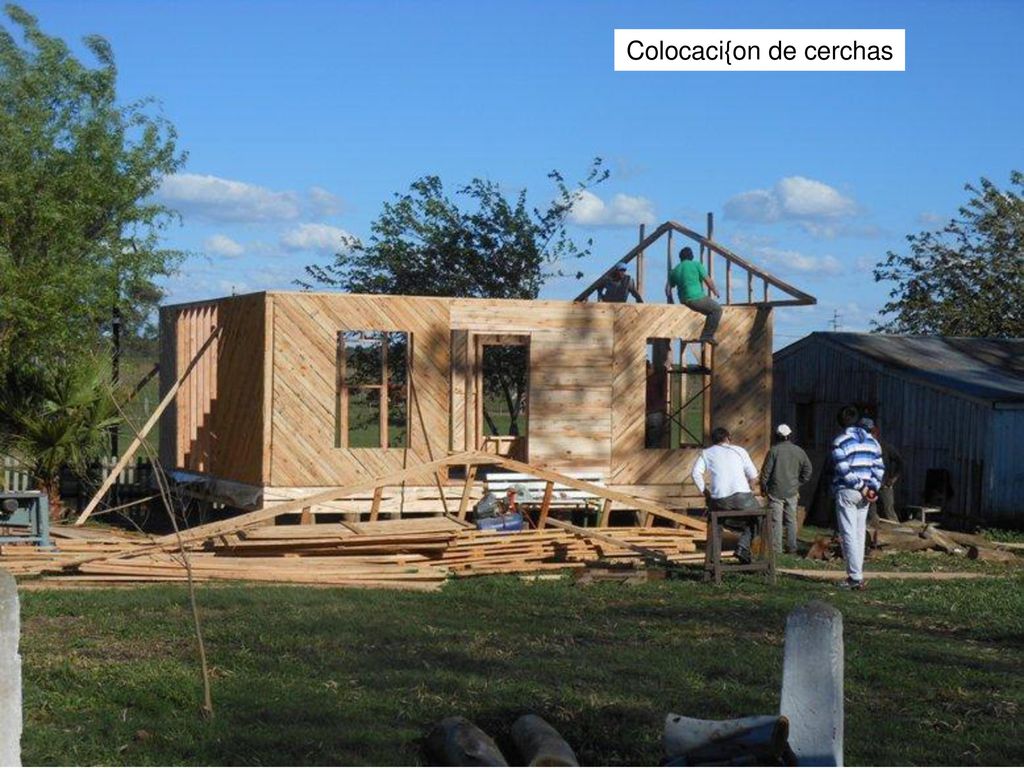

92 Colocaci{on de cerchas

93

94

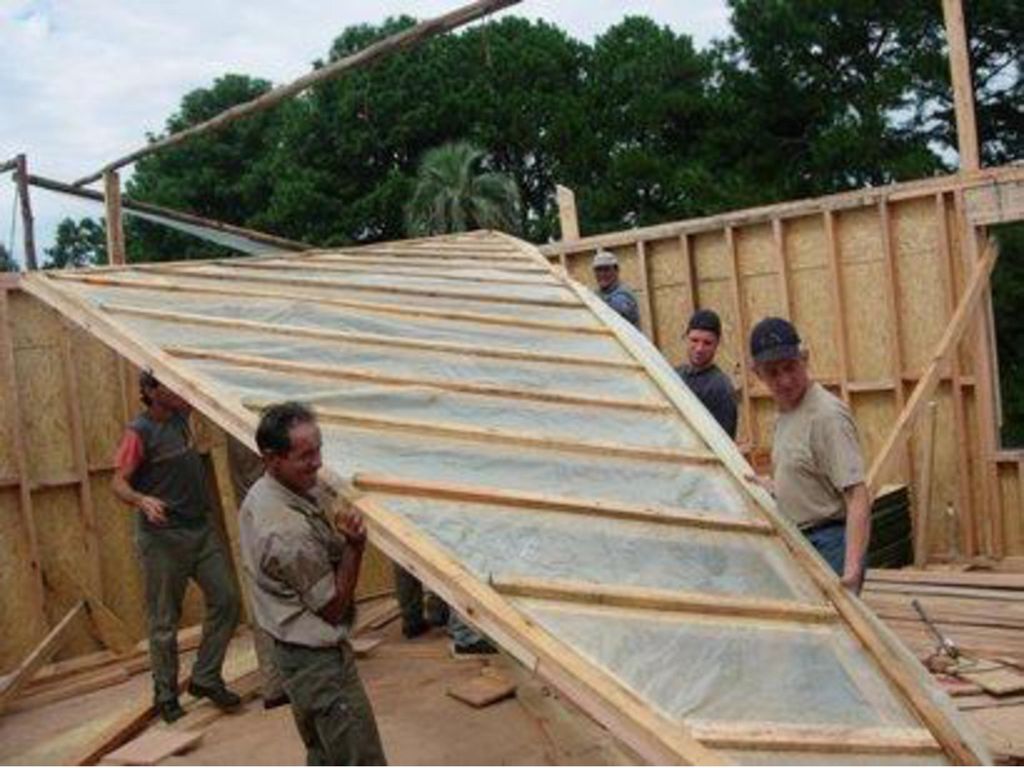

95

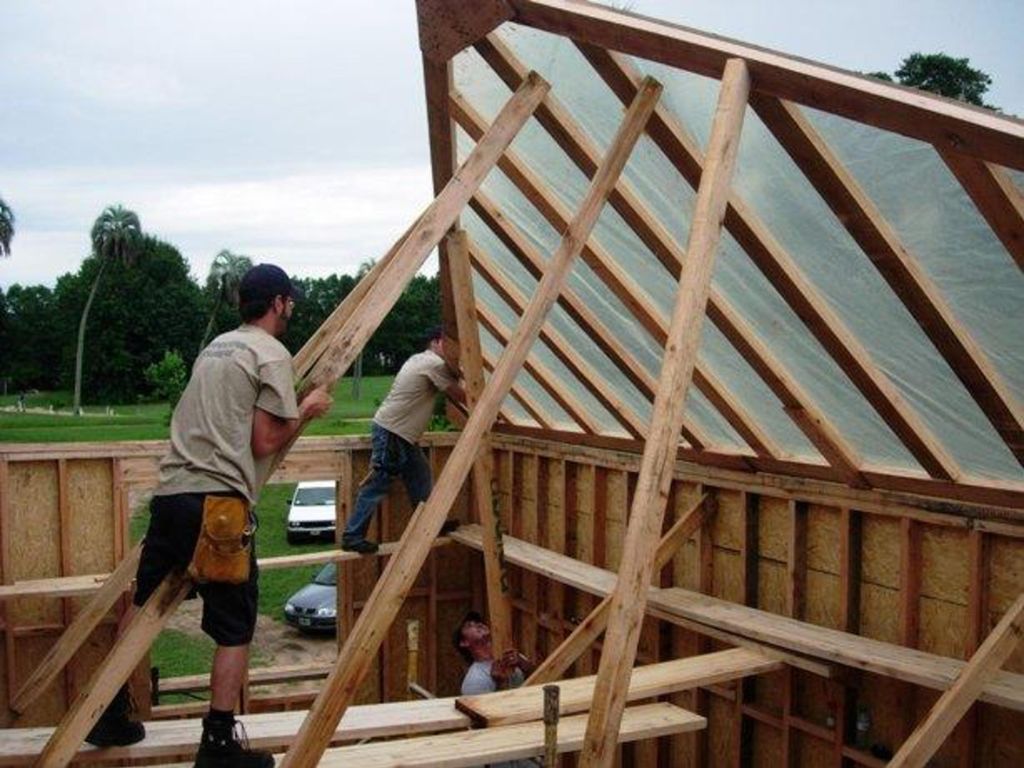

96

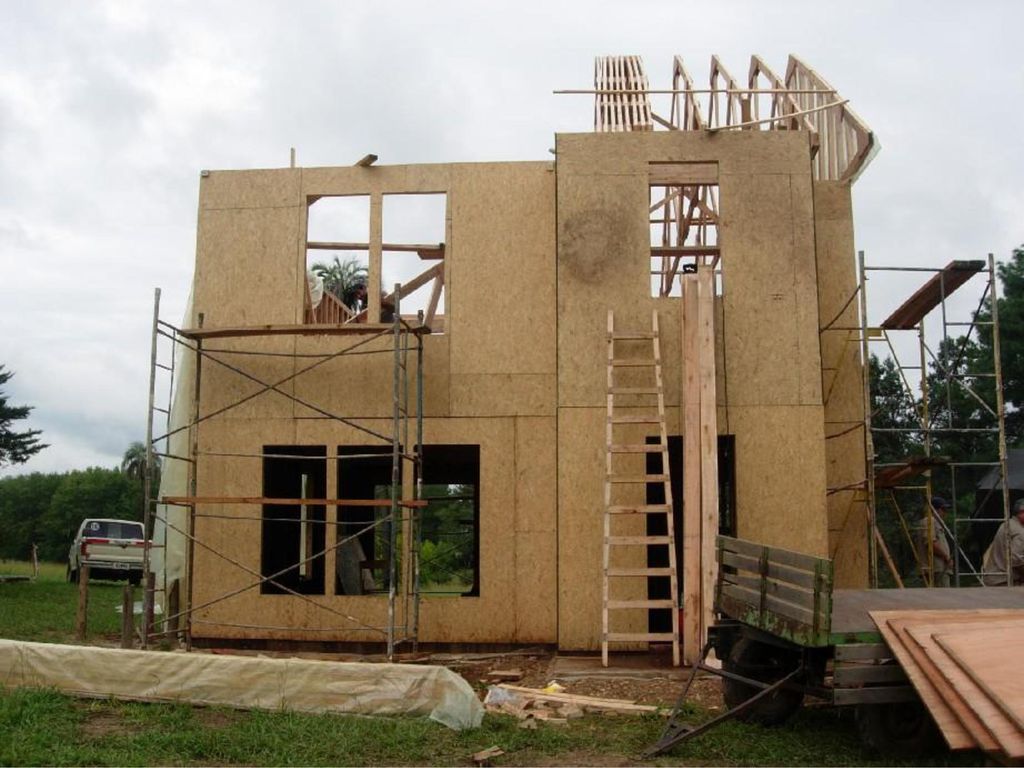

97

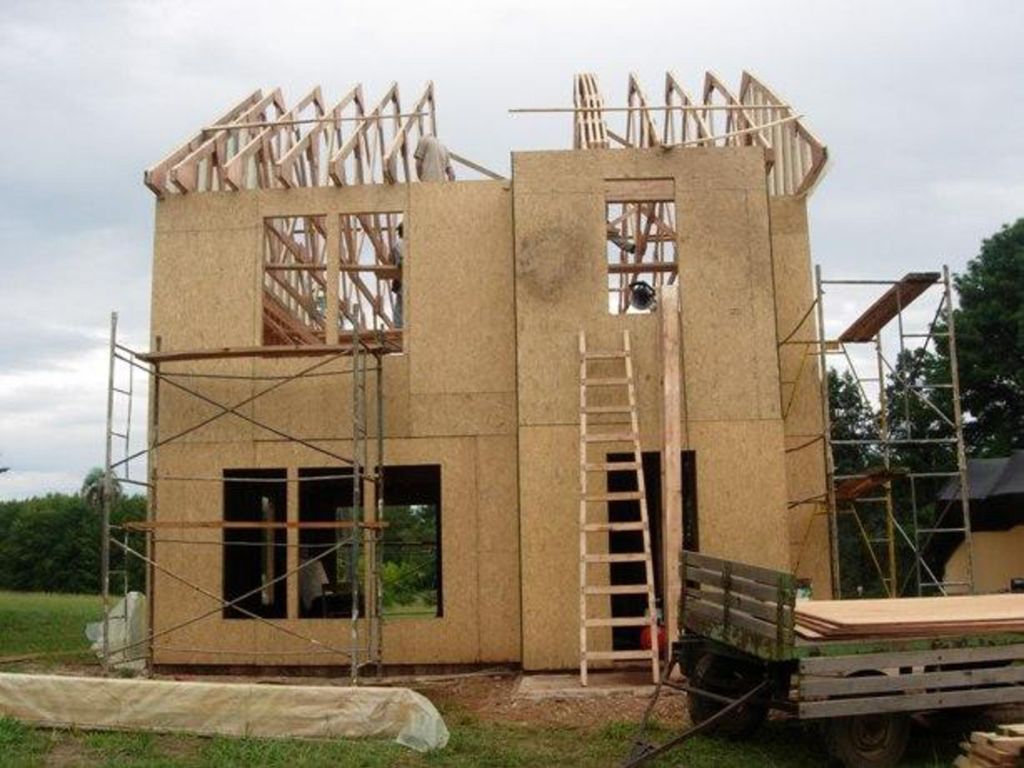

98

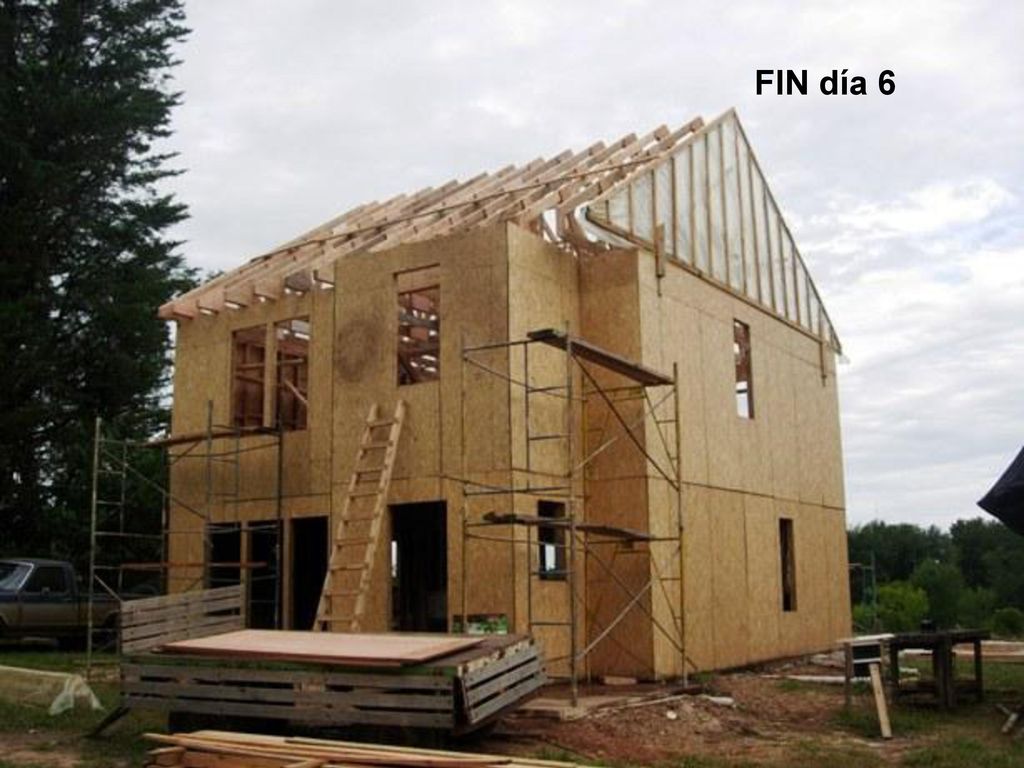

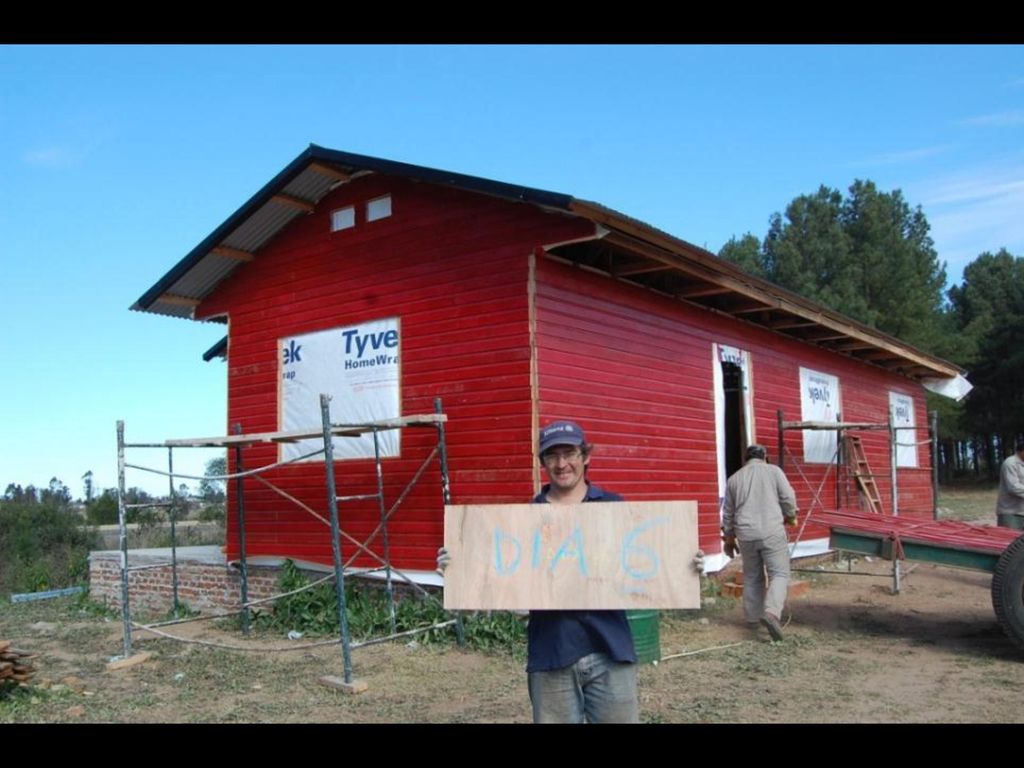

99 FIN día 6

100 Cabriadas UTN

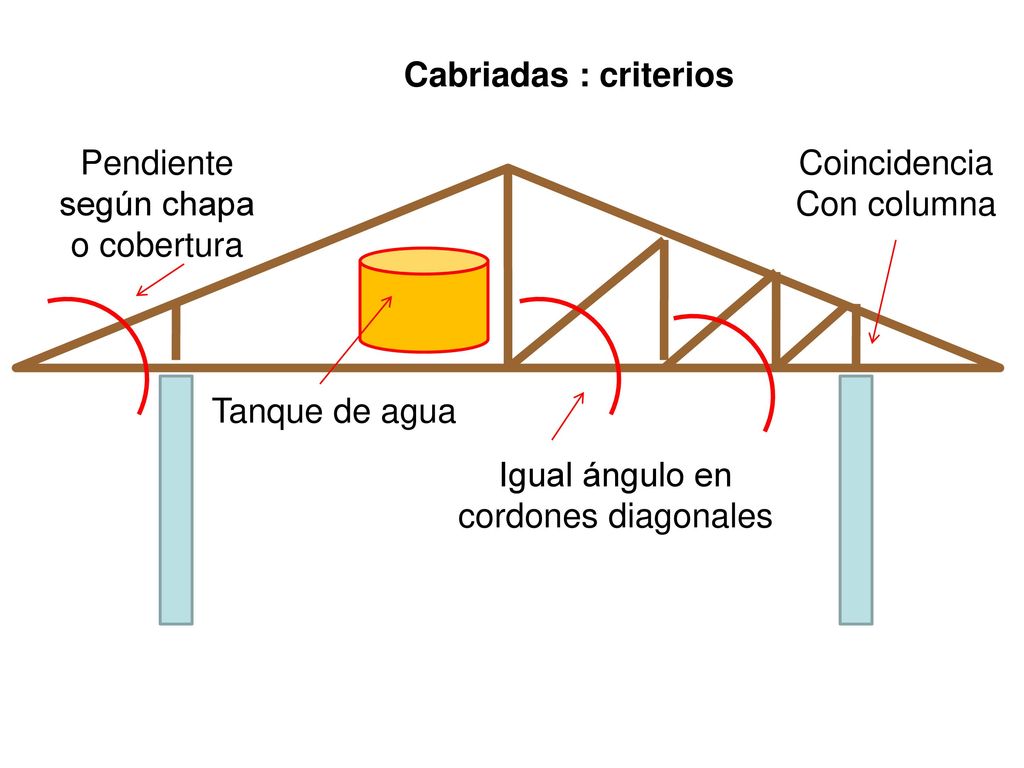

101 Cabriadas : criterios Pendiente según chapa o cobertura Coincidencia Con columna Tanque de agua Igual ángulo en cordones diagonales

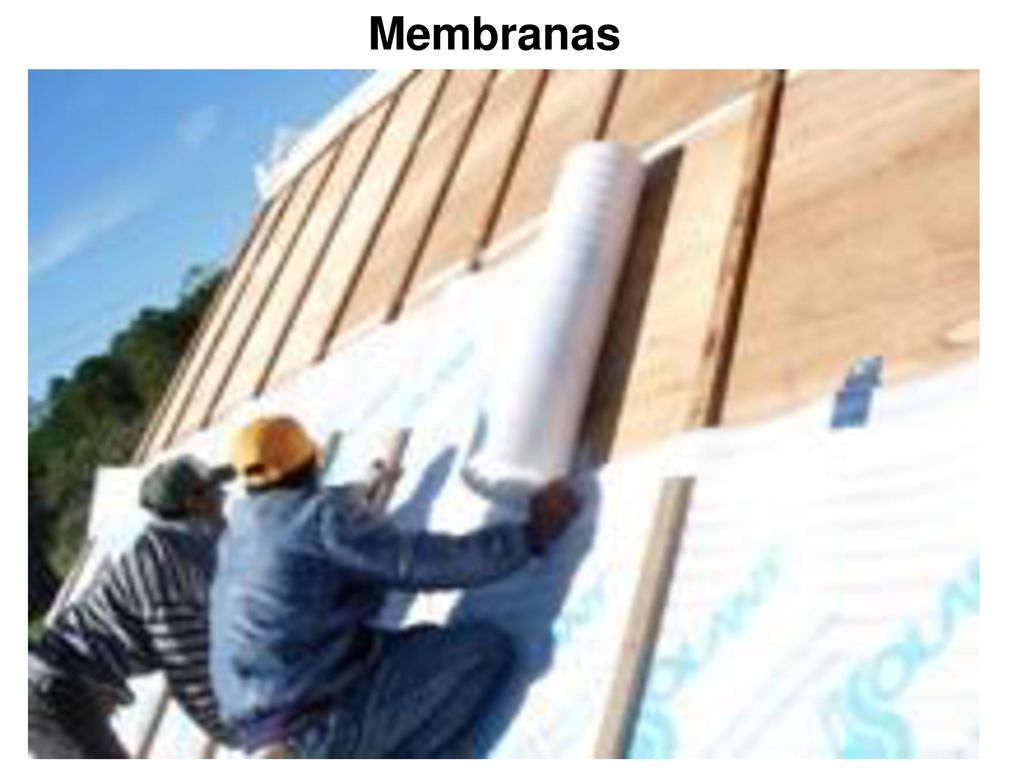

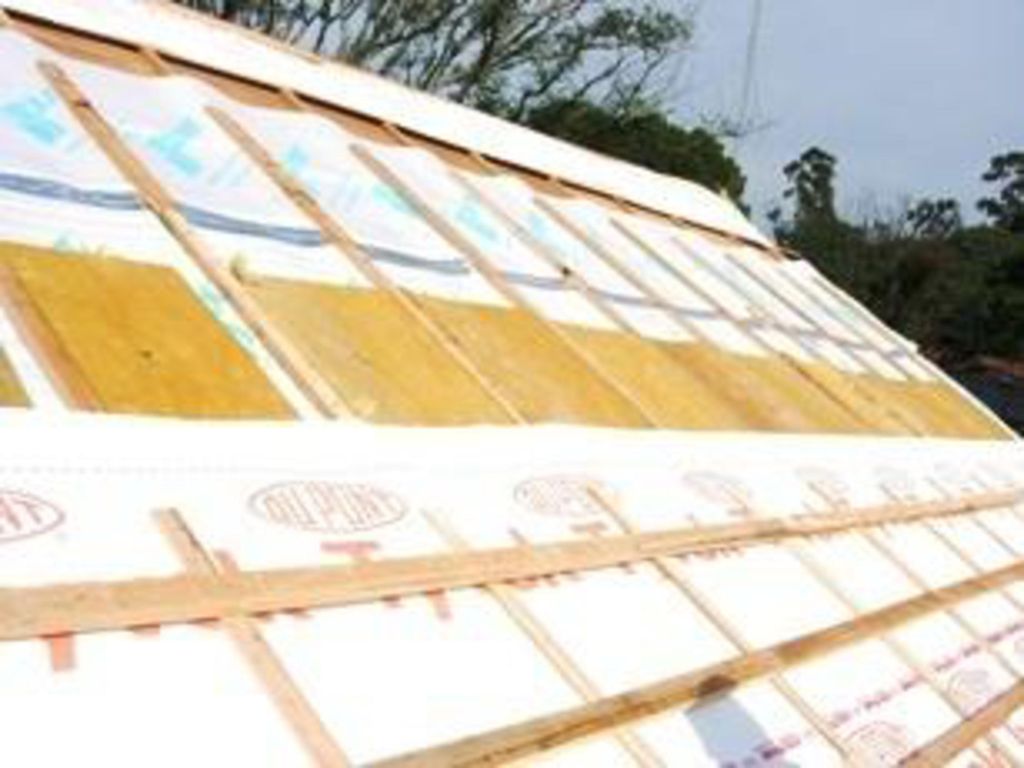

102 Membranas

103

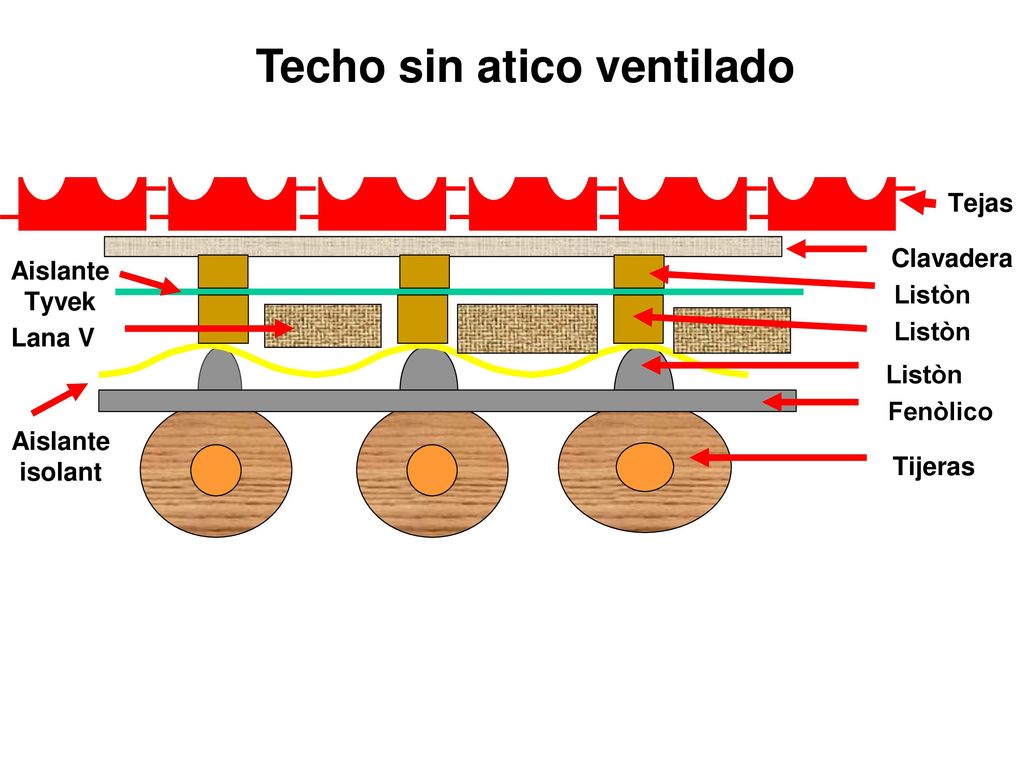

104 Techo sin atico ventilado
Tijeras Fenòlico Listòn Aislante isolant Lana V Clavadera Tyvek Tejas

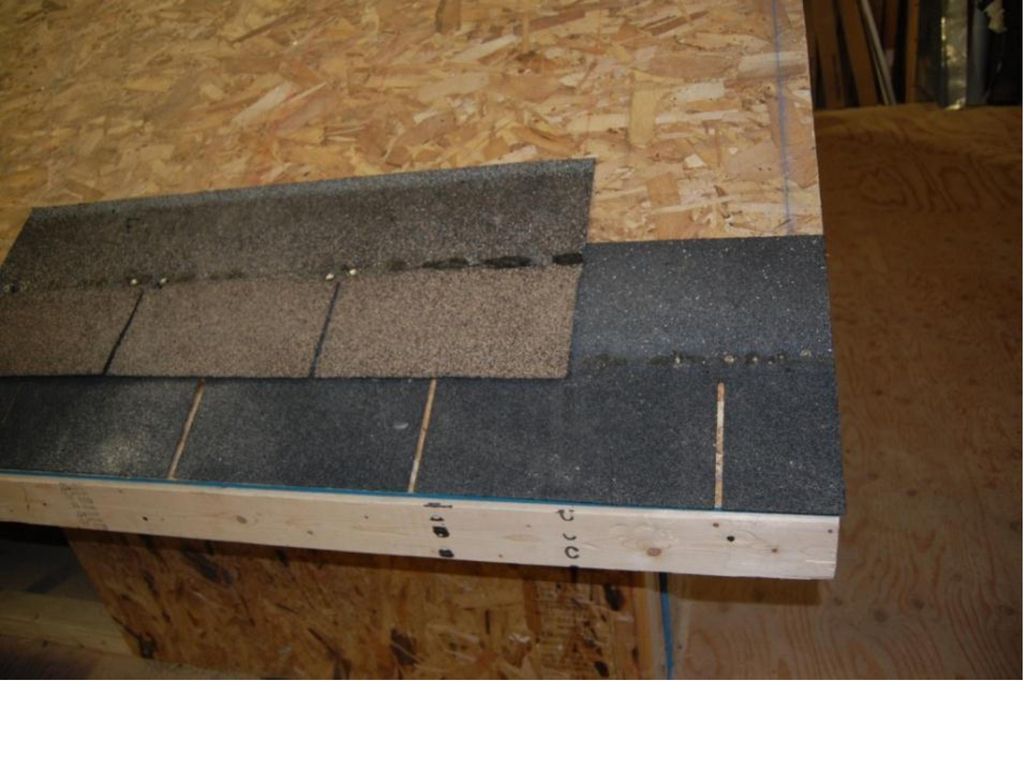

105

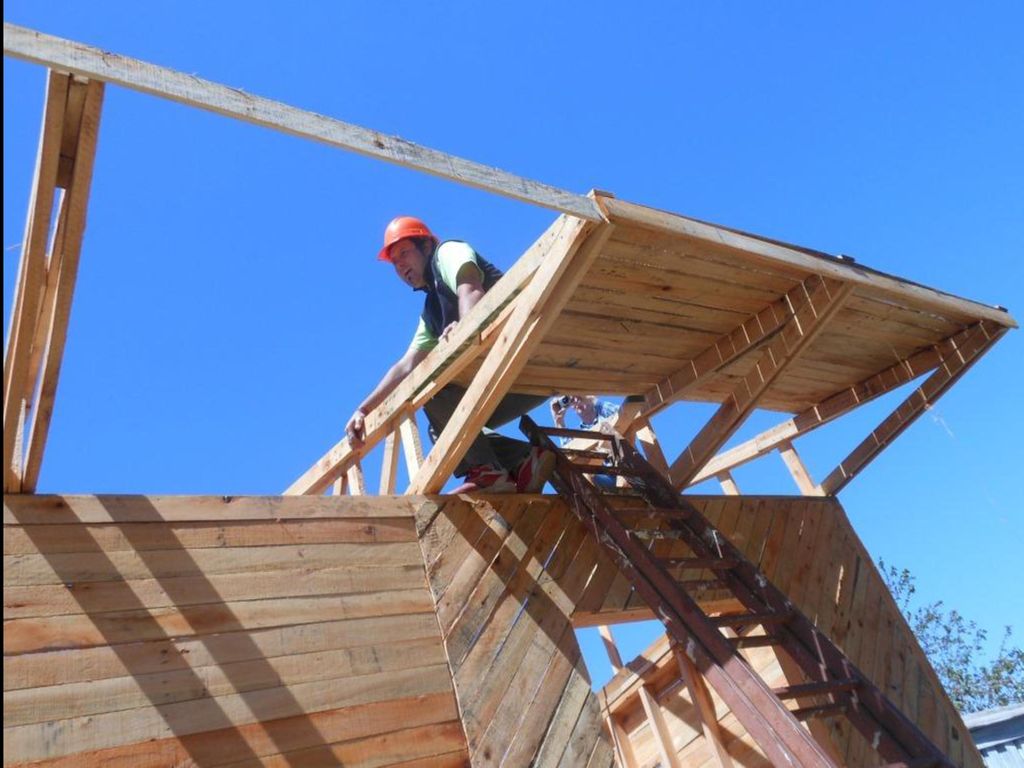

106

107 Techo metalico chapa Clavadera Listón Aislante isolant Listón Madera
Placa osb cerchas

108 Techo metálico en Canadá
chapa Clavadera cerchas ventilacion

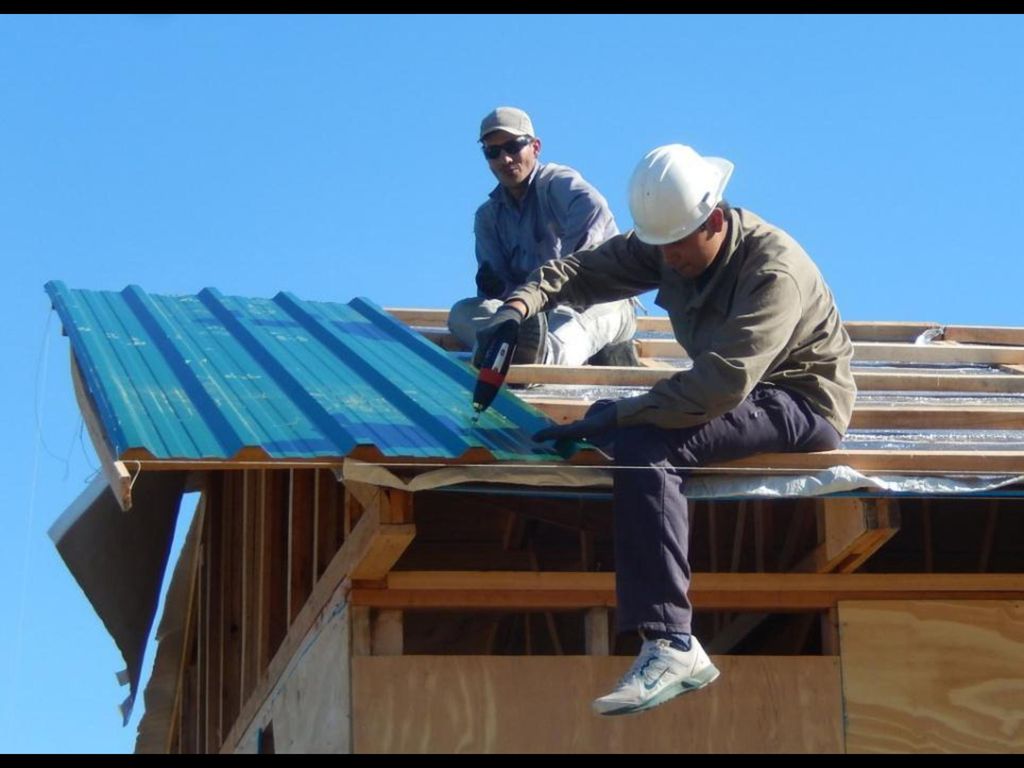

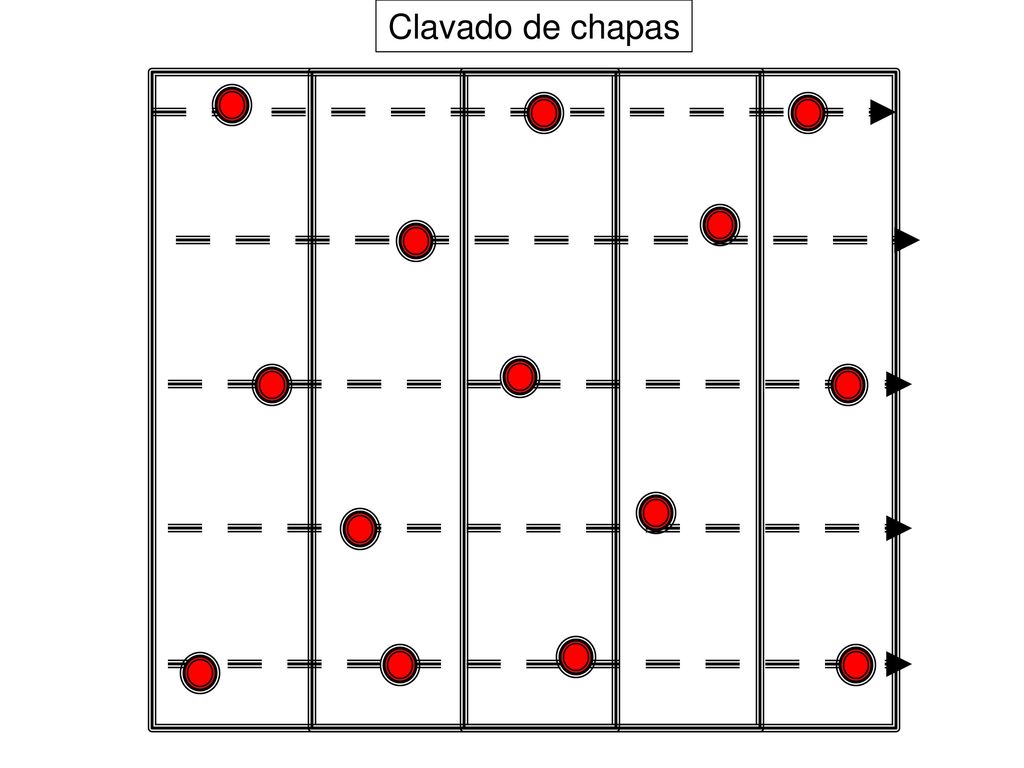

109 Clavado de chapas

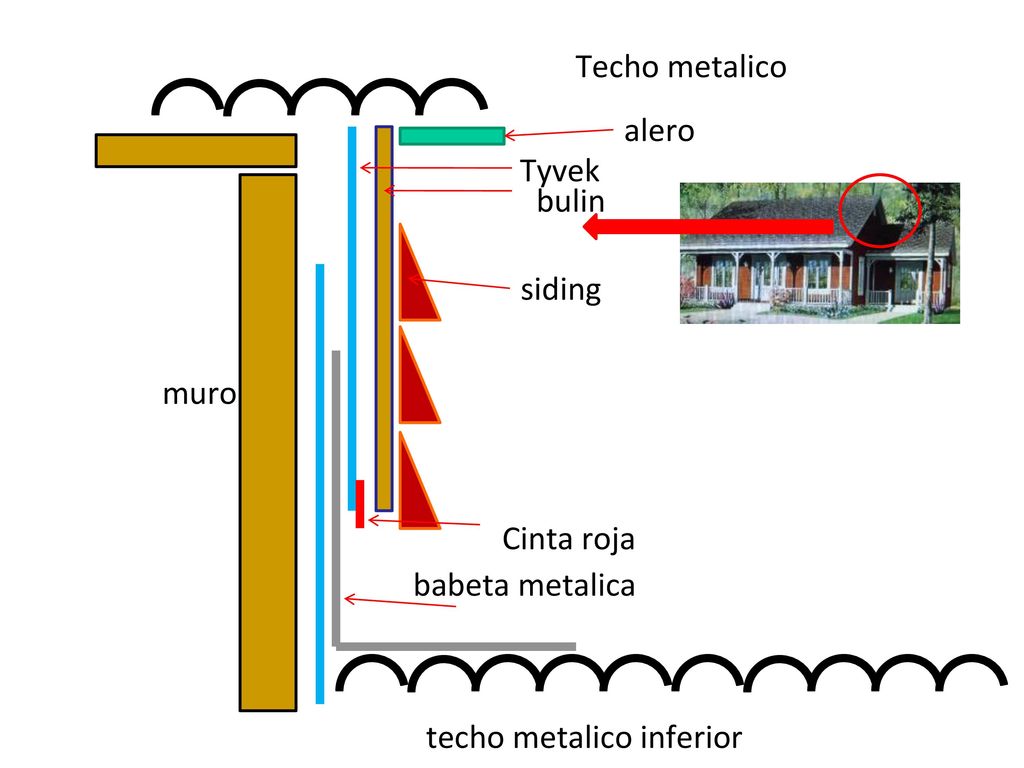

110 techo metalico inferior
alero Tyvek bulin siding muro Cinta roja babeta metalica techo metalico inferior

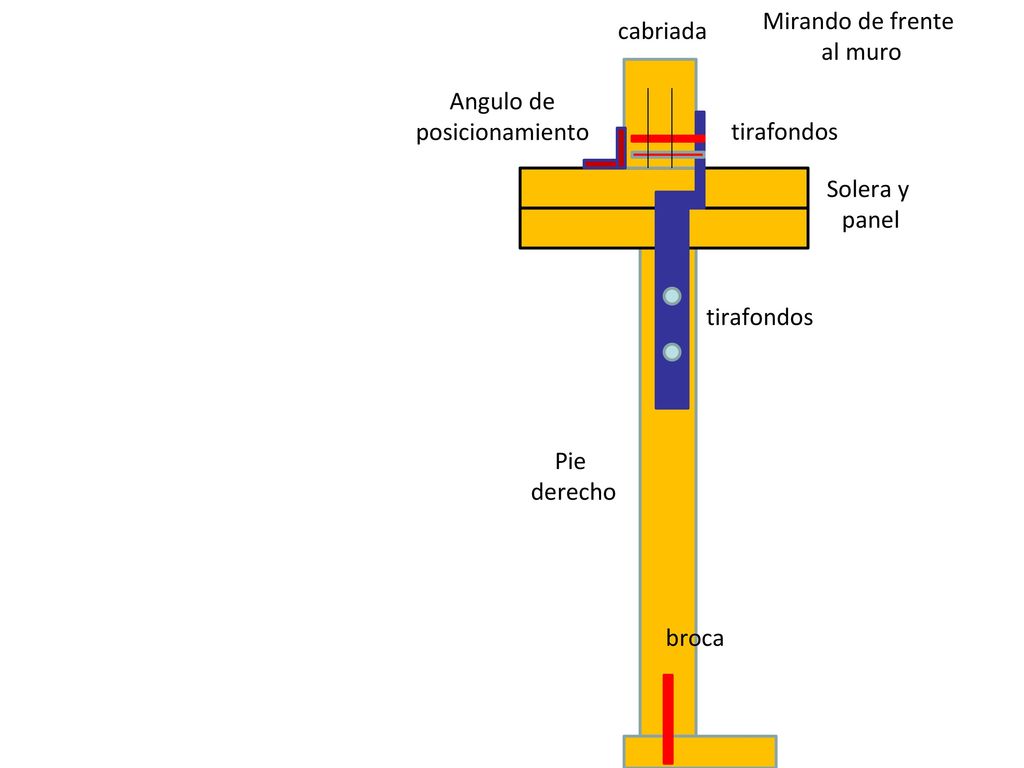

111 Mirando de frente al muro cabriada Angulo de posicionamiento tirafondos Solera y panel tirafondos Pie derecho broca

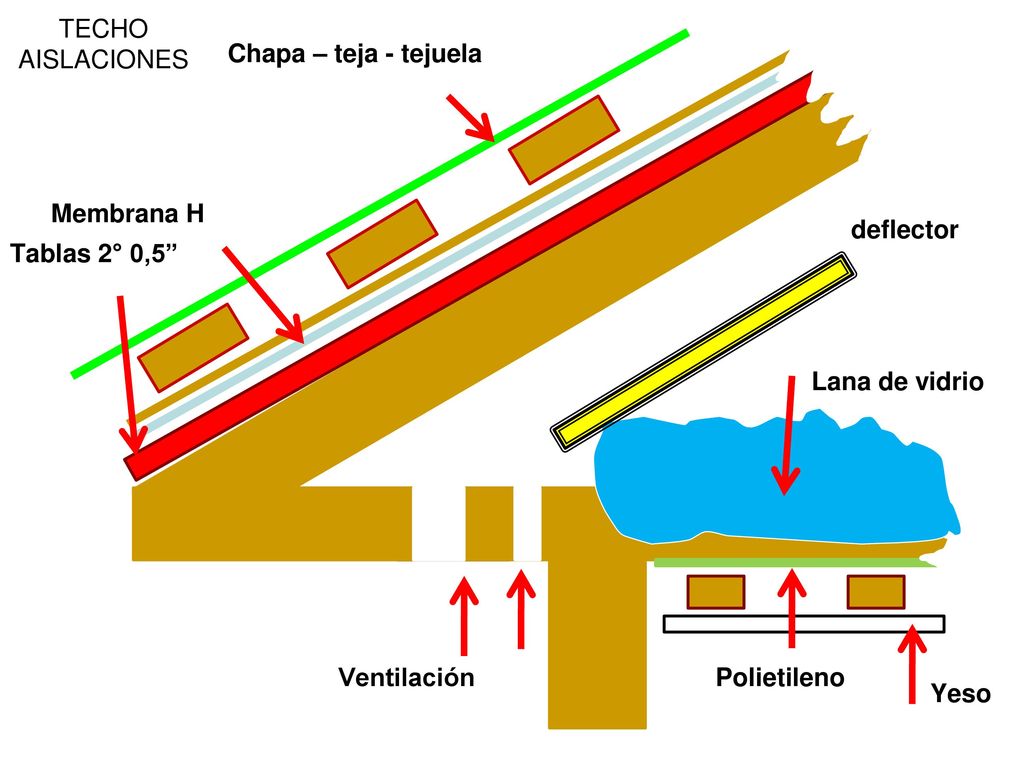

112 TECHO AISLACIONES Chapa – teja - tejuela Membrana H deflector Tablas 2° 0,5” Lana de vidrio Polietileno Ventilación Yeso

113 Externa- gas permeable
Aislación hidrófuga Externa- gas permeable

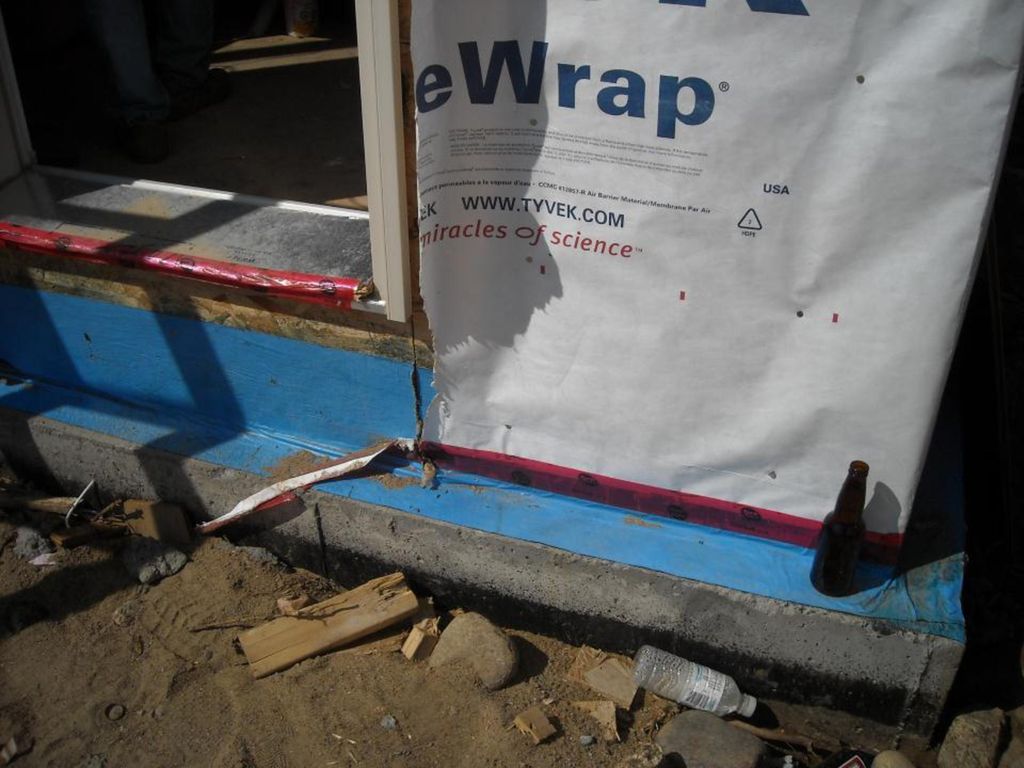

114

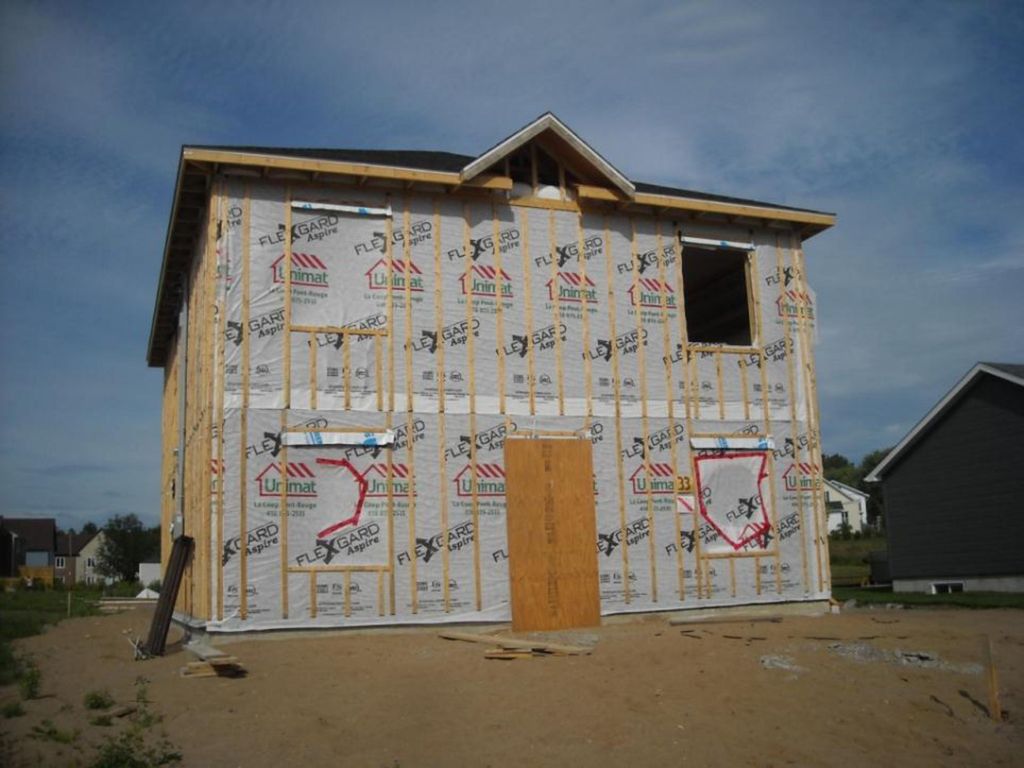

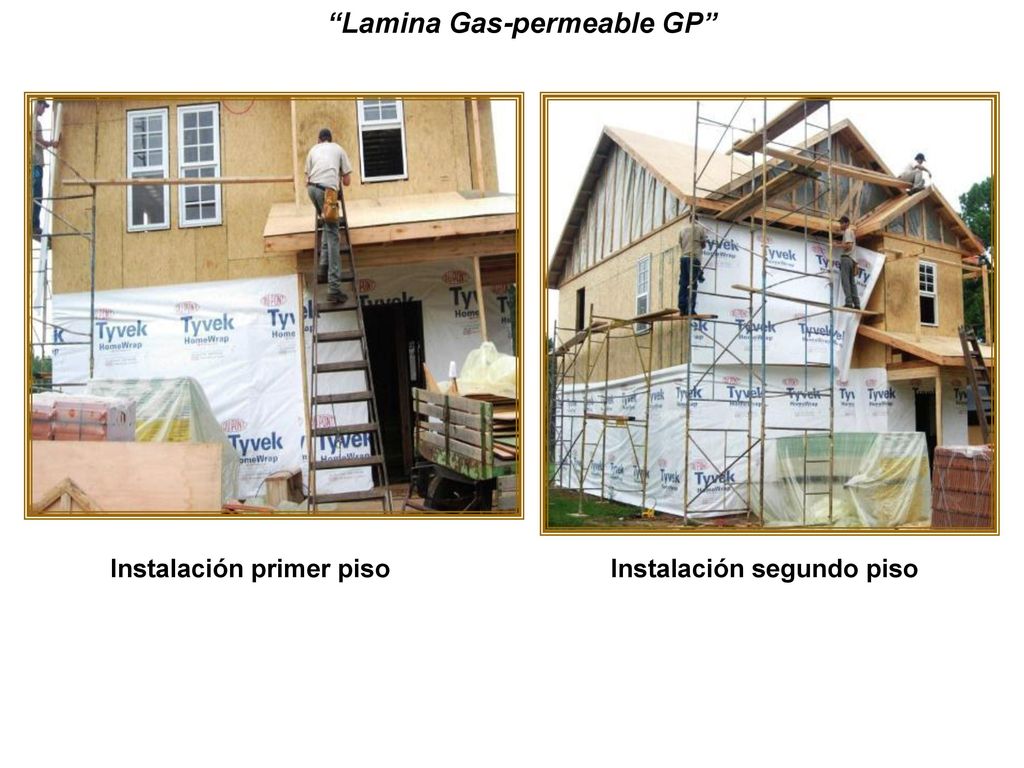

115 “Lamina Gas-permeable GP”
Instalación primer piso Instalación segundo piso

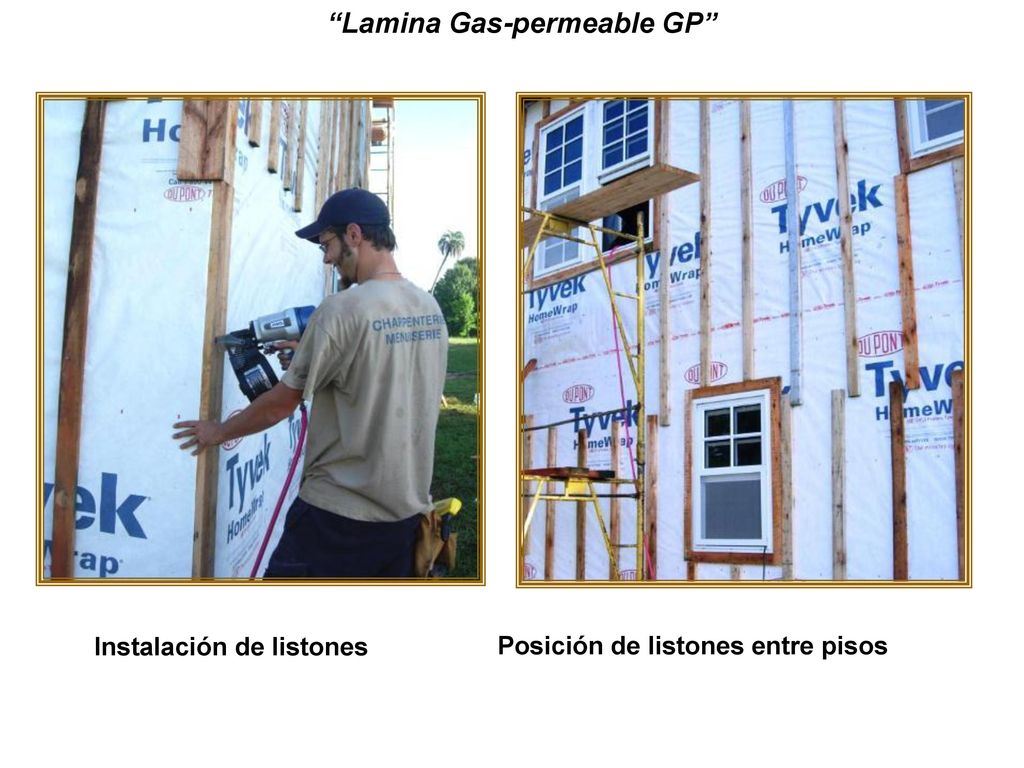

116 “Lamina Gas-permeable GP”
Instalación de listones Posición de listones entre pisos

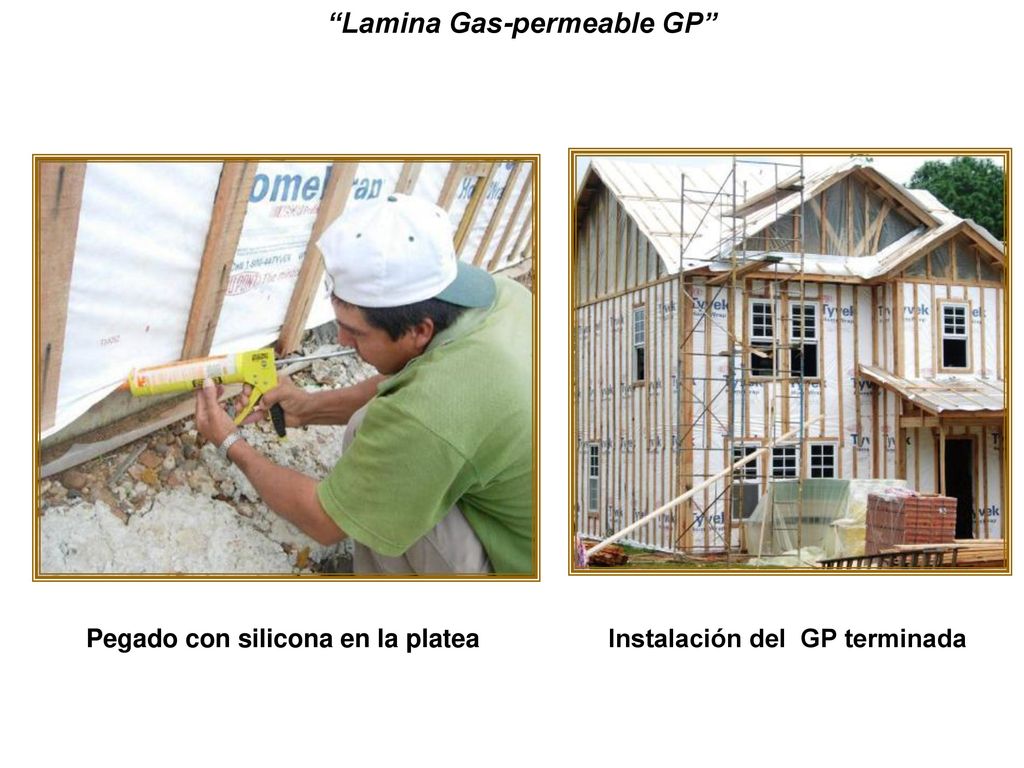

117 “Lamina Gas-permeable GP”
Pegado con silicona en la platea Instalación del GP terminada

118

119

120

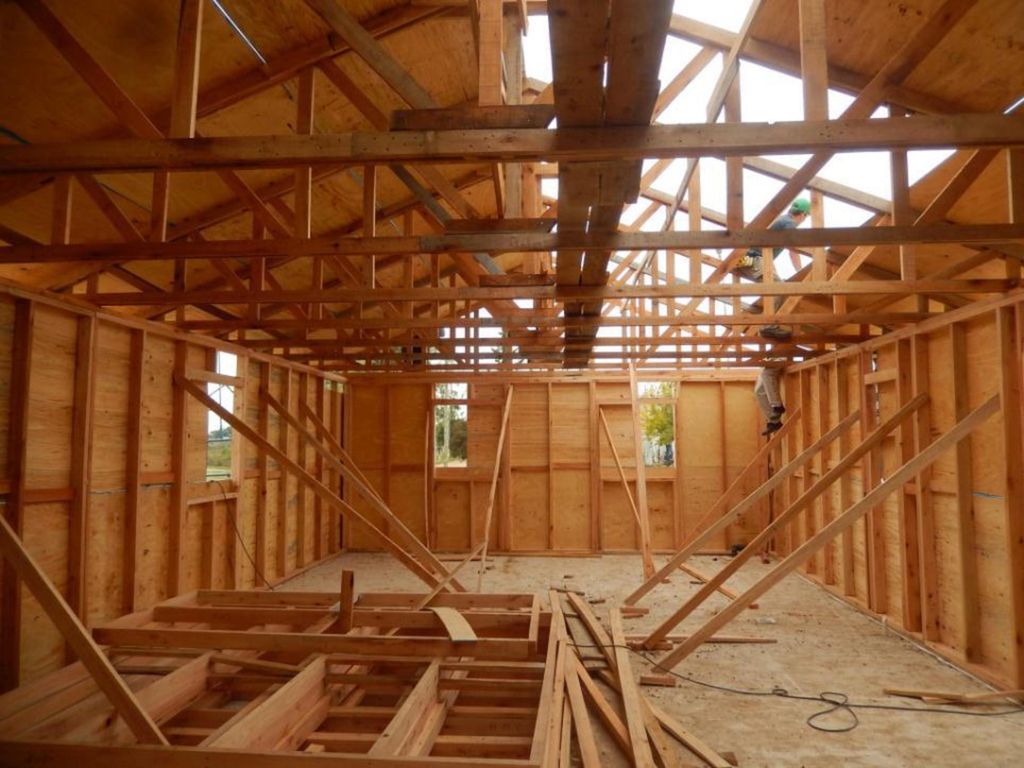

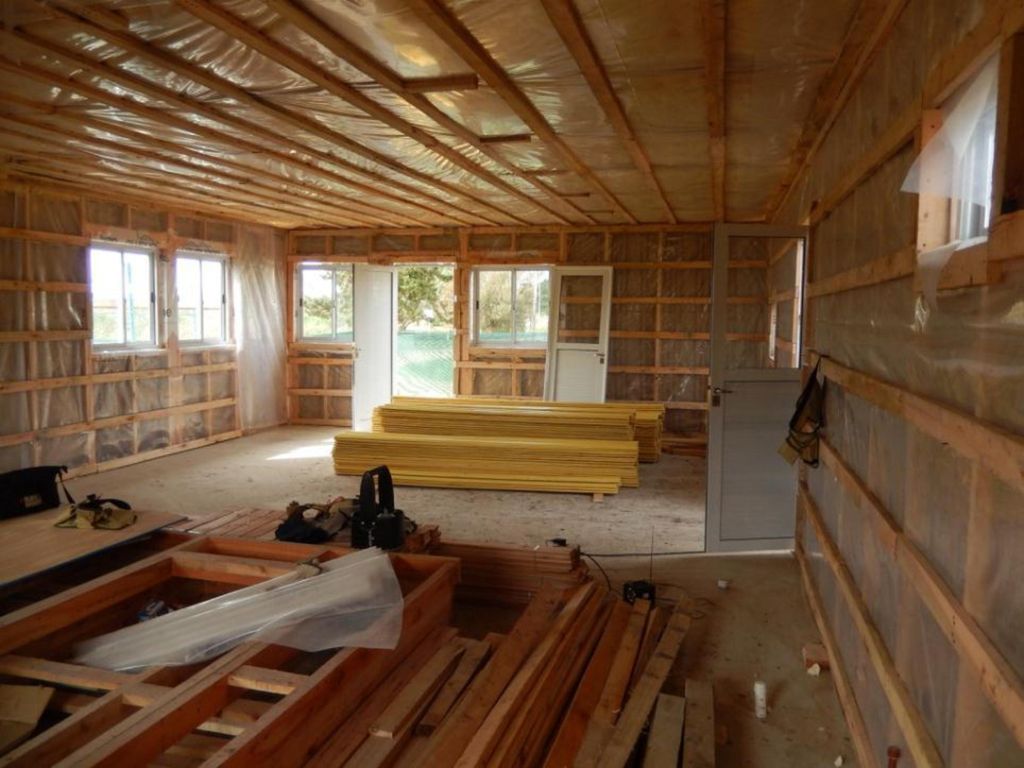

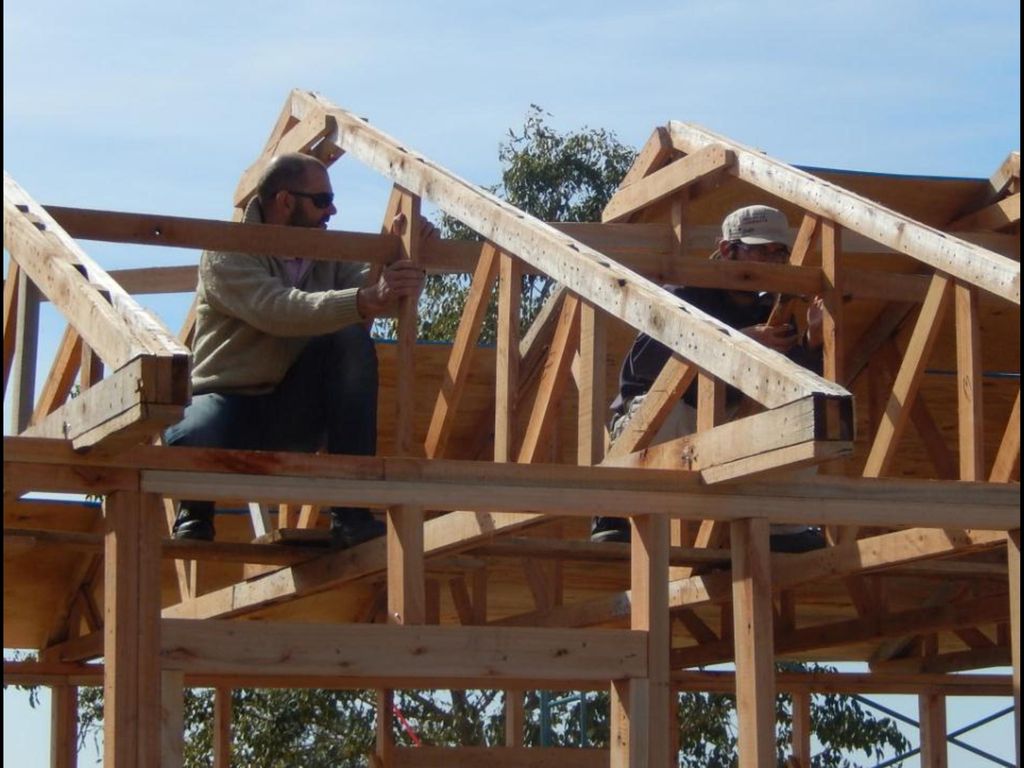

121 Construcción

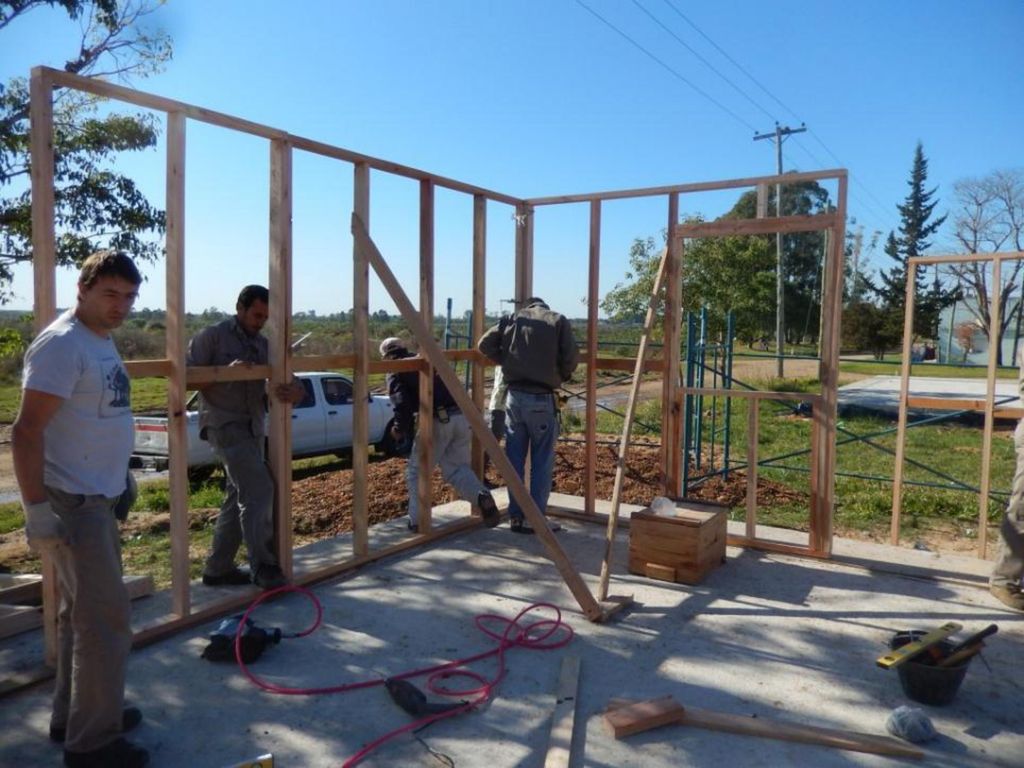

122 Fundación, viga y carpeta de hormigón aislada

123

124

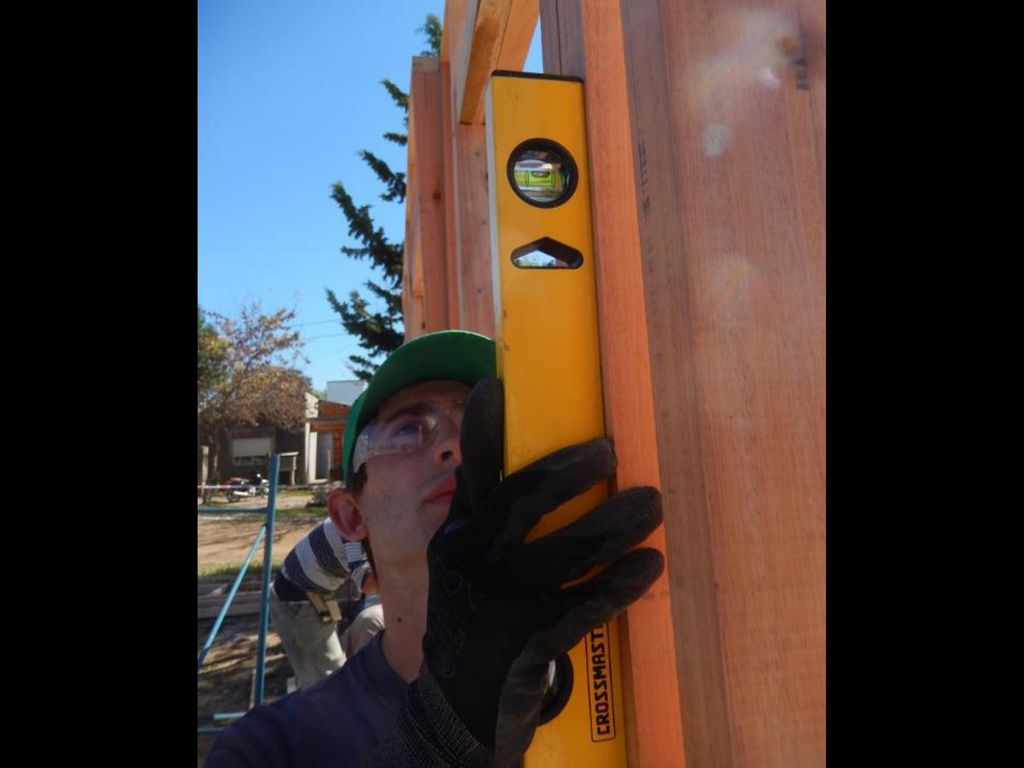

125

126

127

128

129

130

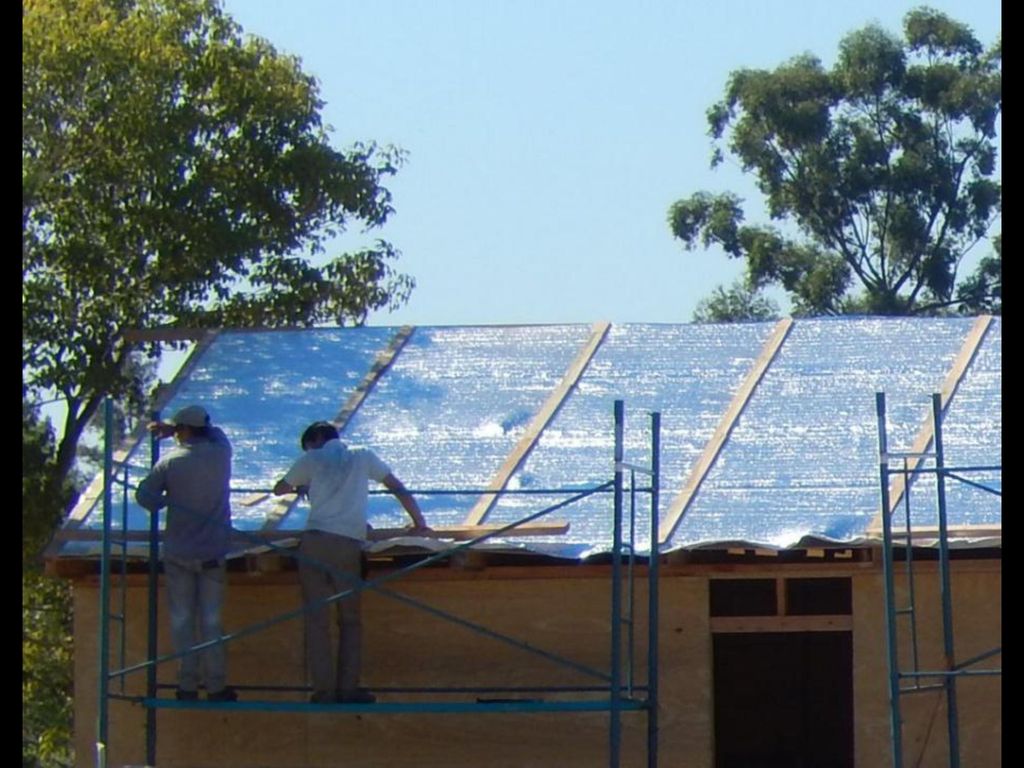

131

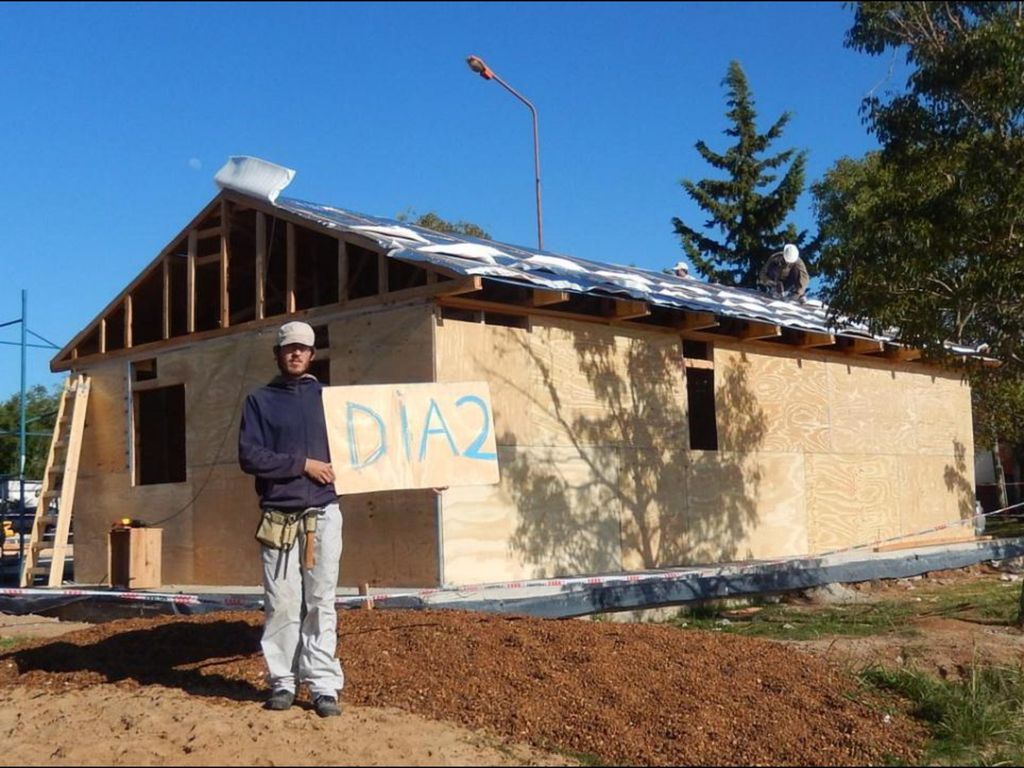

132

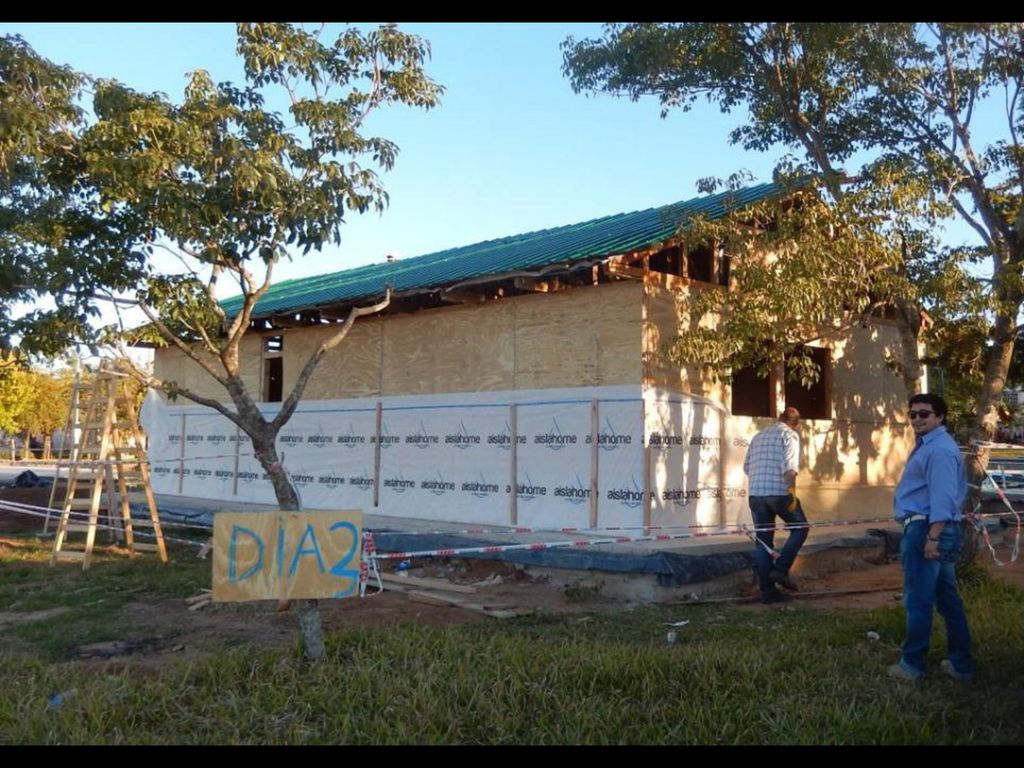

133

134

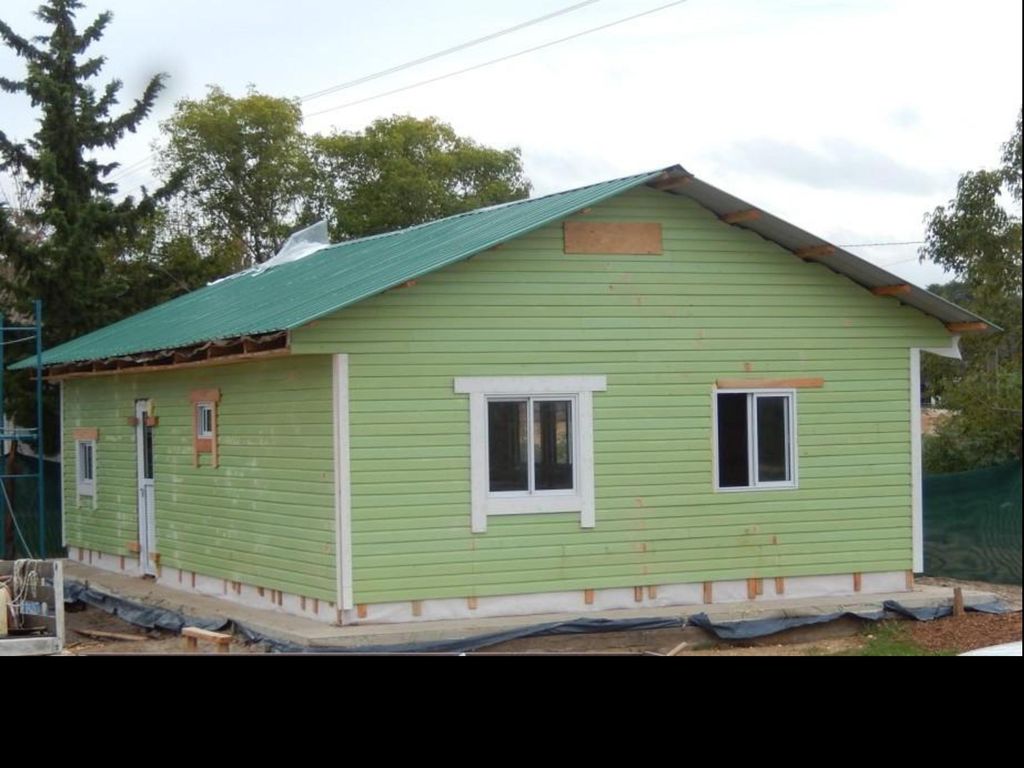

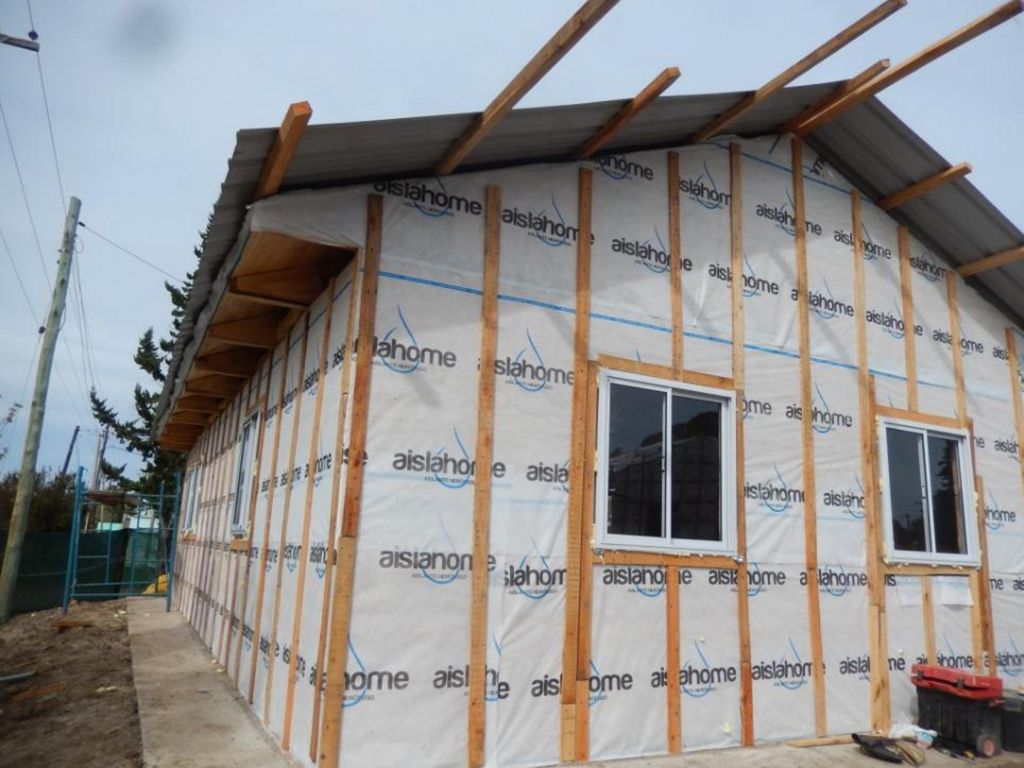

135

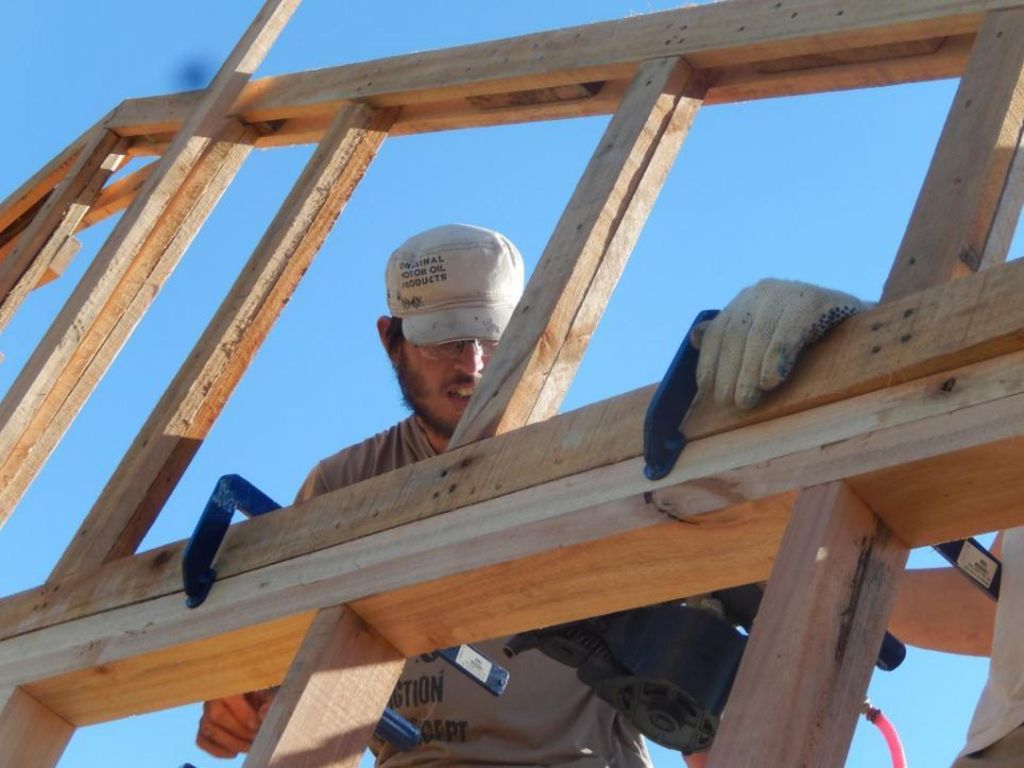

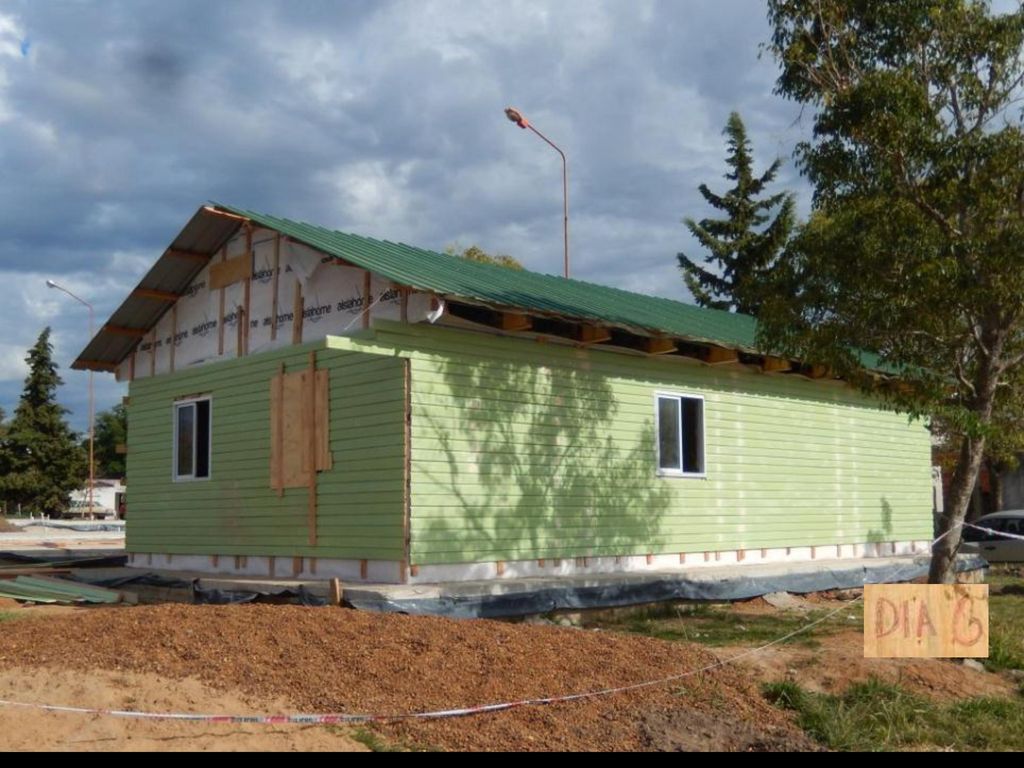

136

137

138

139

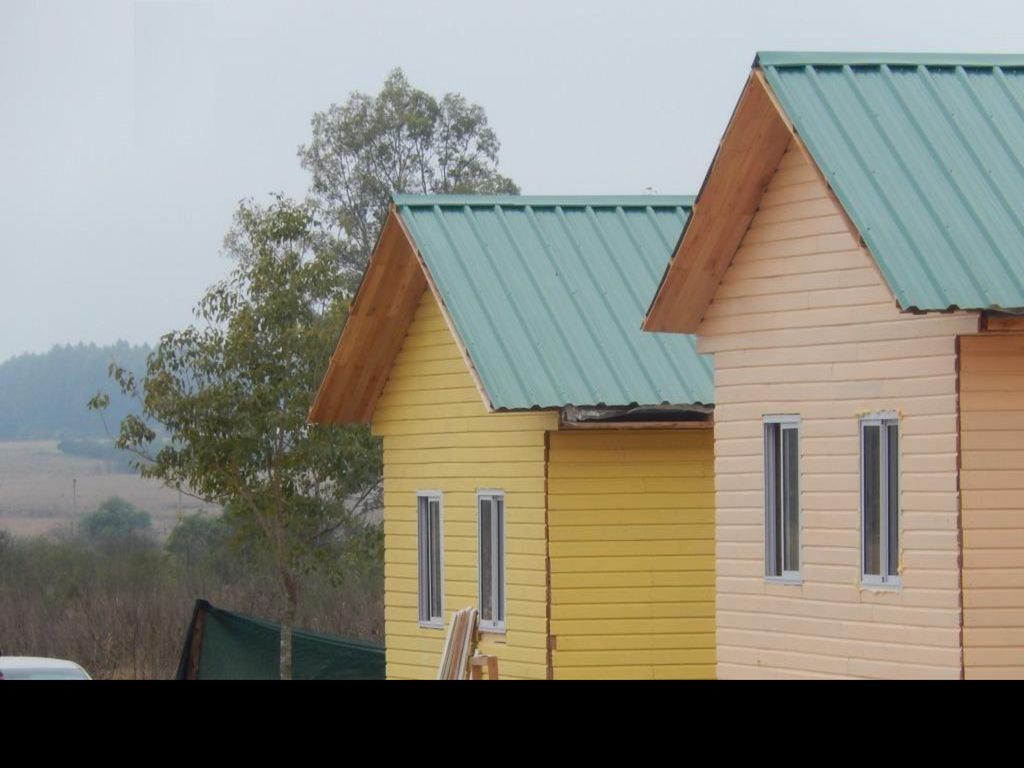

140

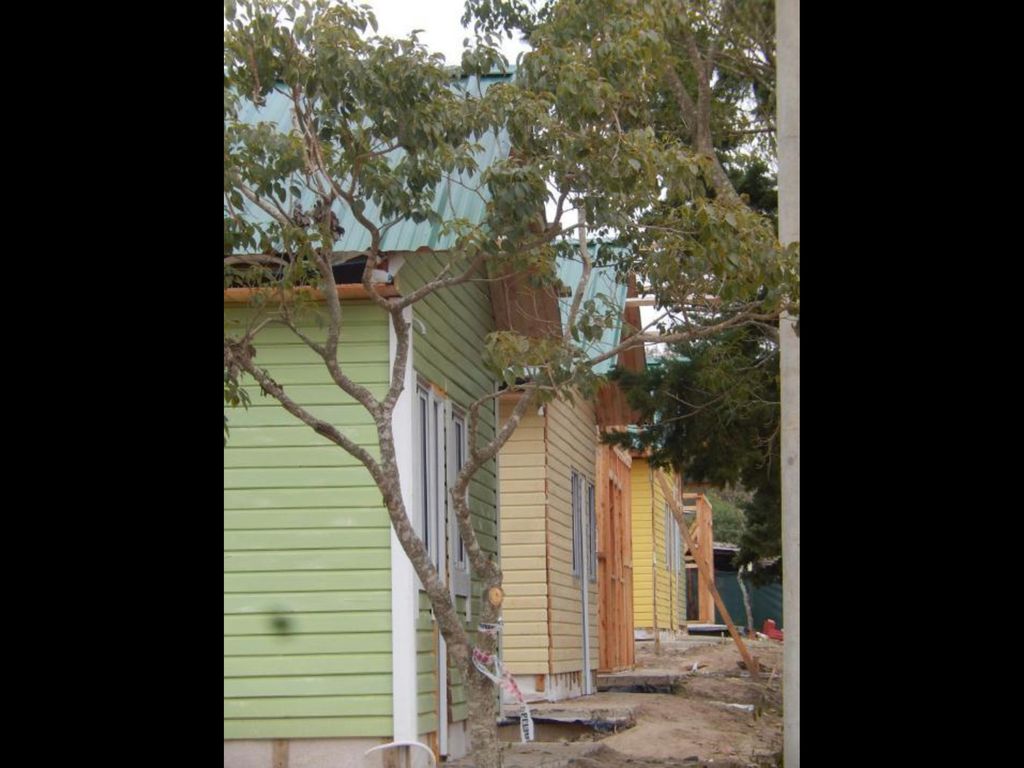

141 - Casa INTA 2013

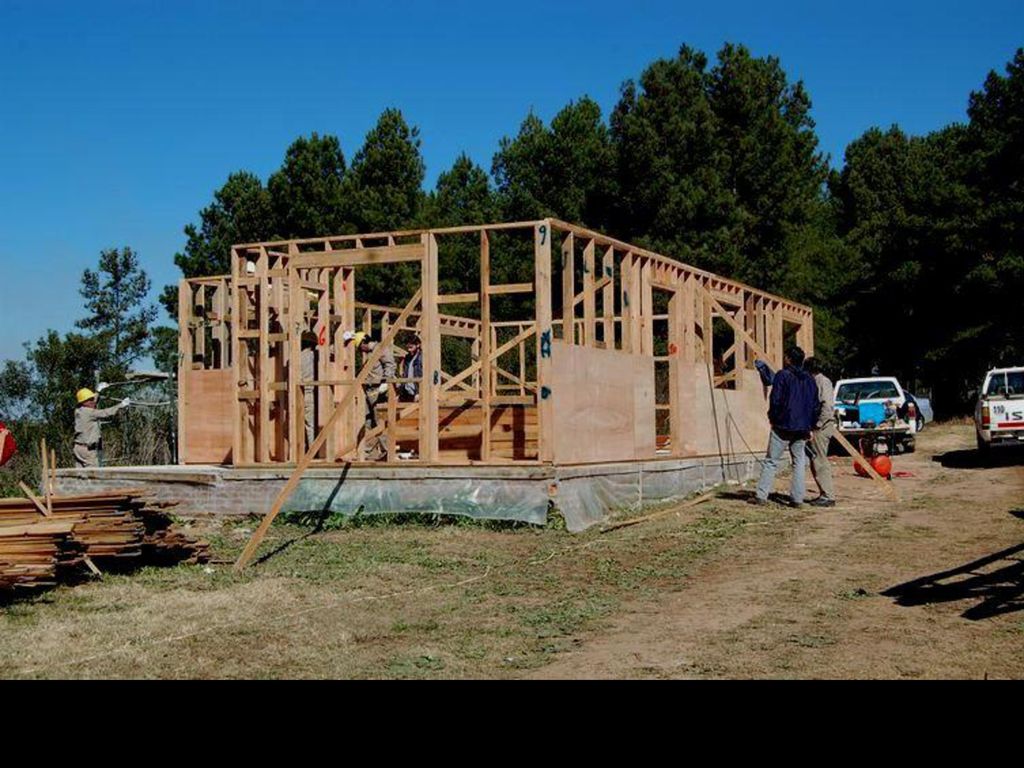

142 1 Mañana : 3 horas

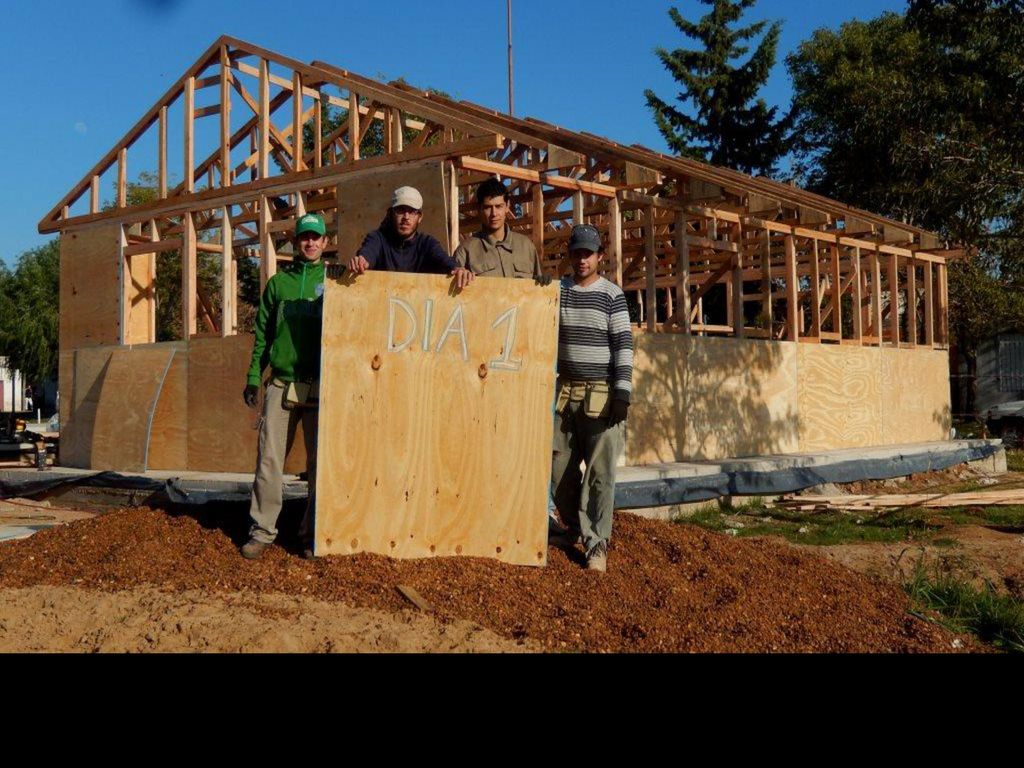

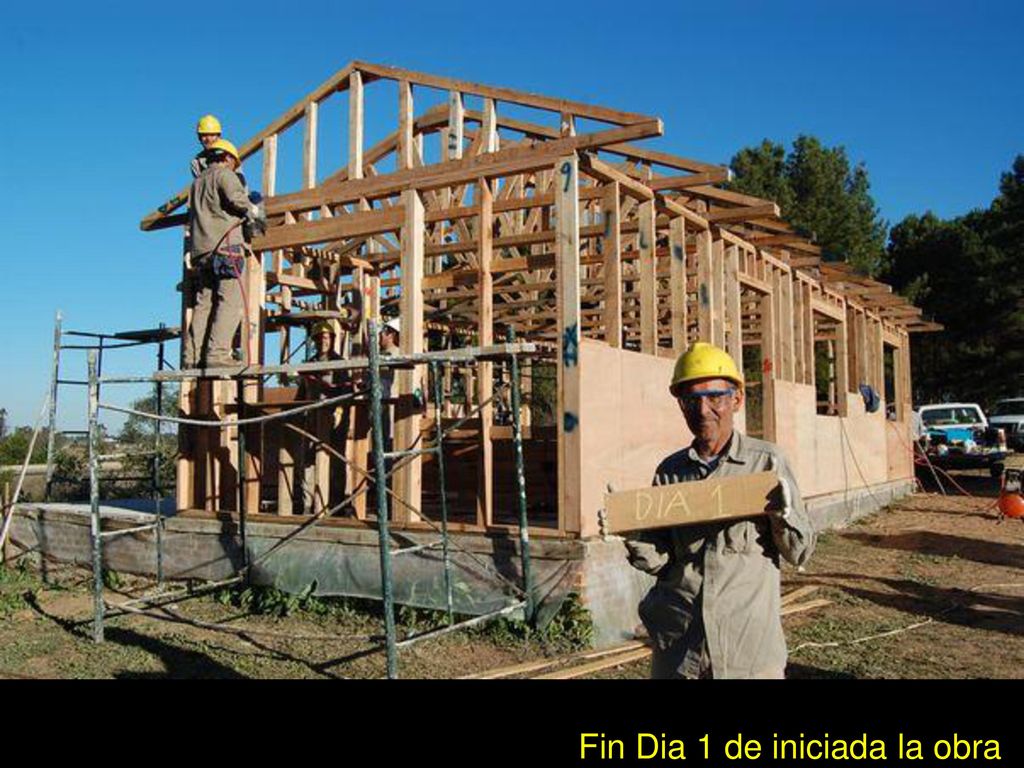

143 Fin Dia 1 de iniciada la obra

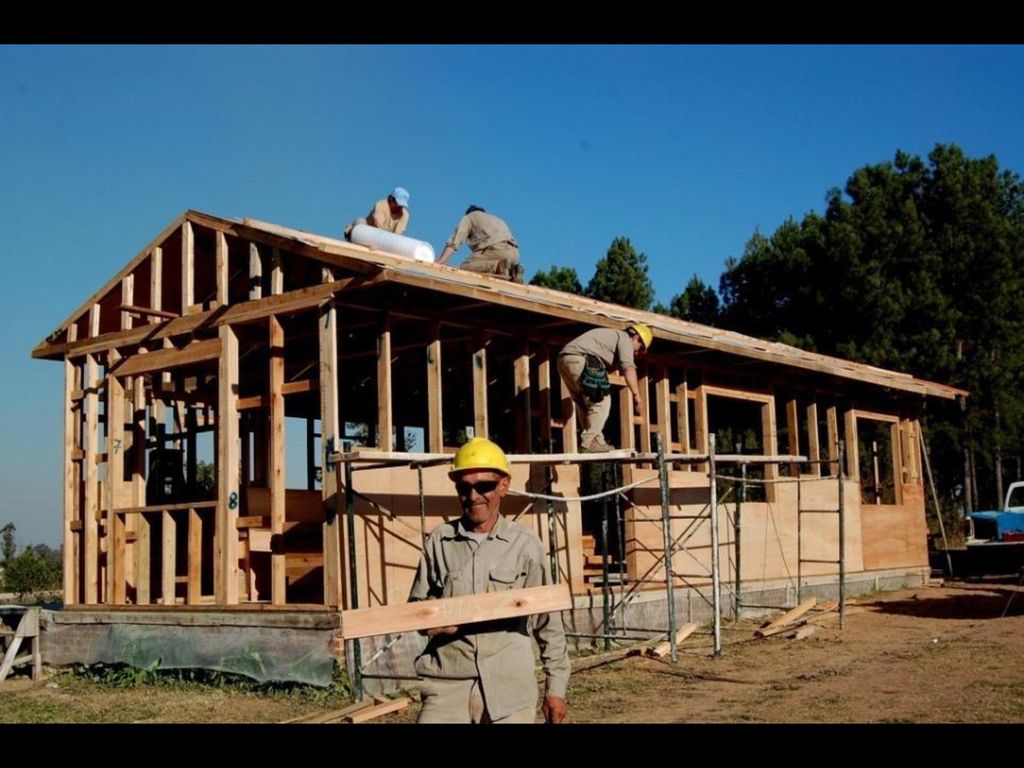

144

145

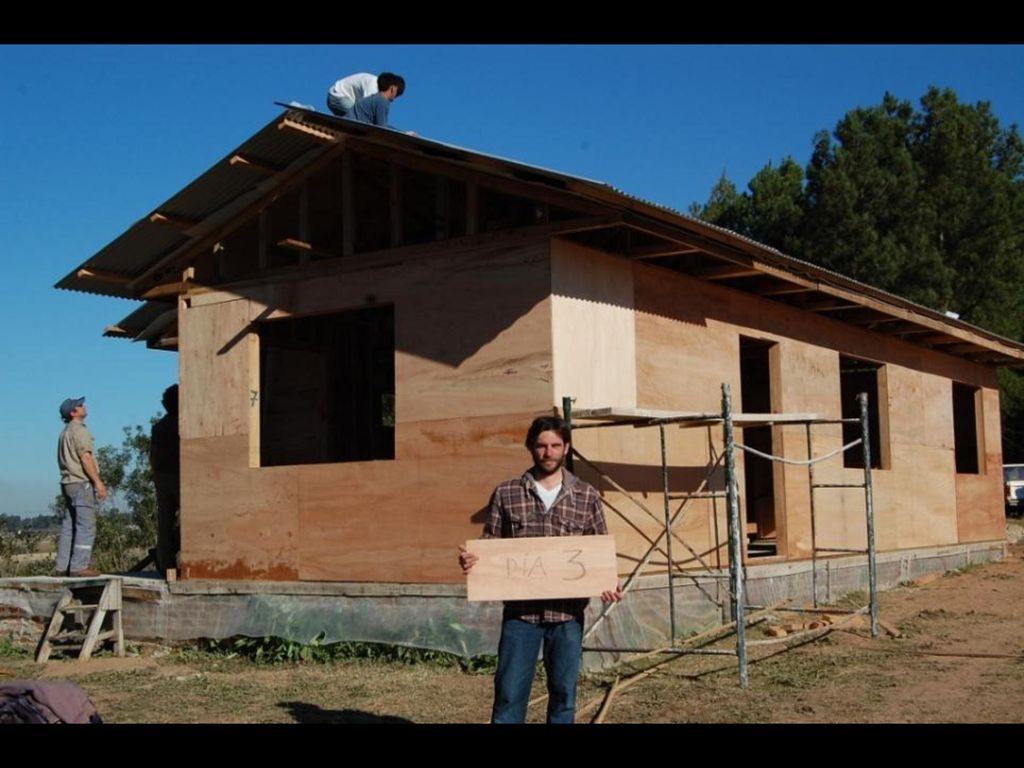

146

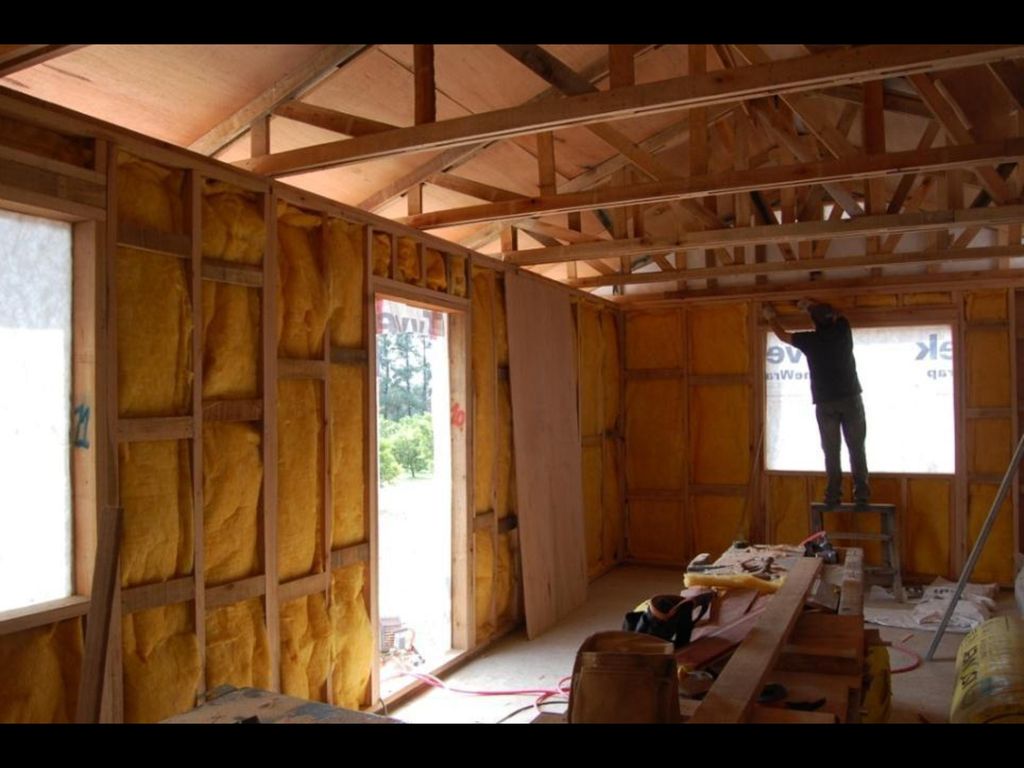

147

148

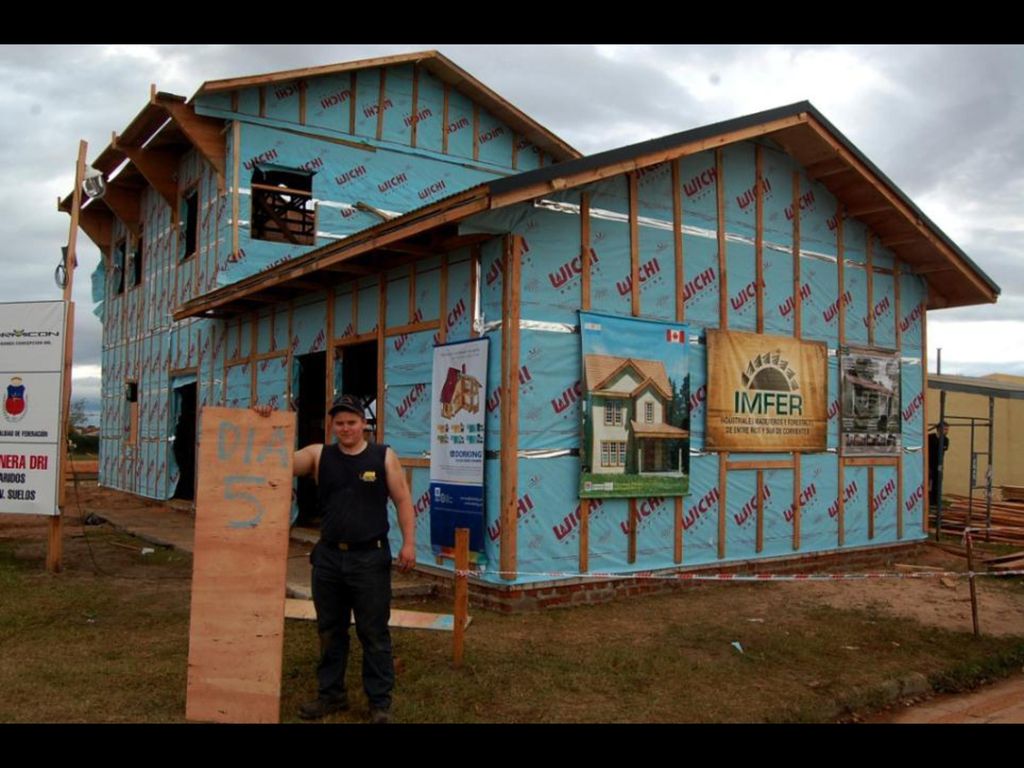

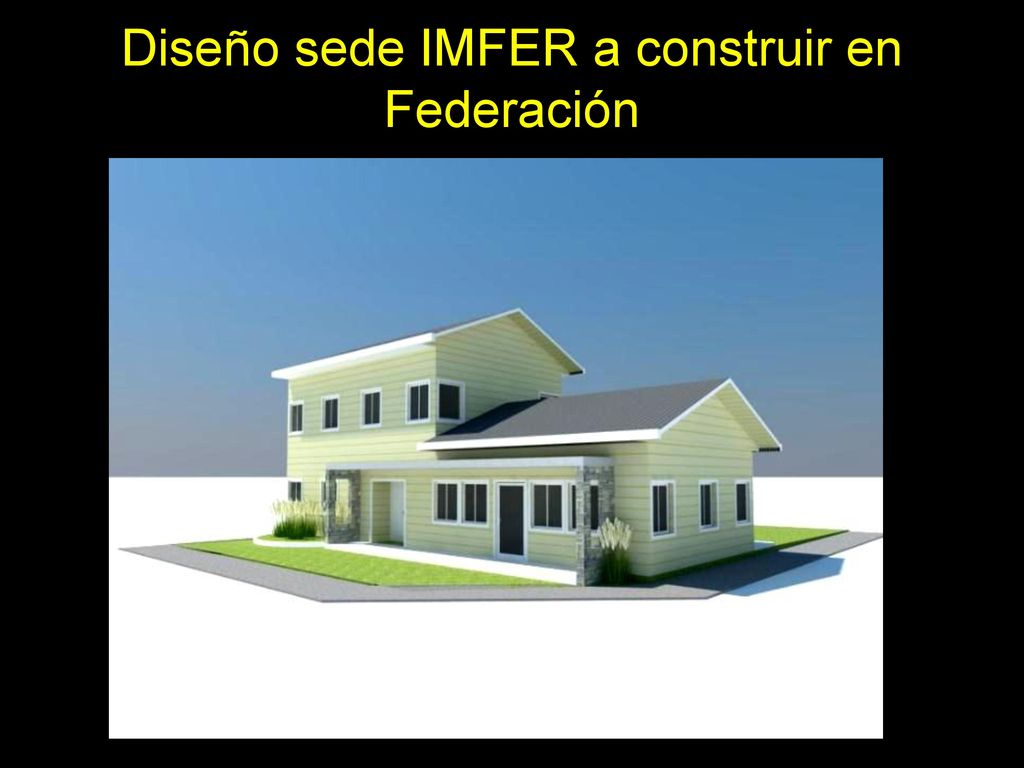

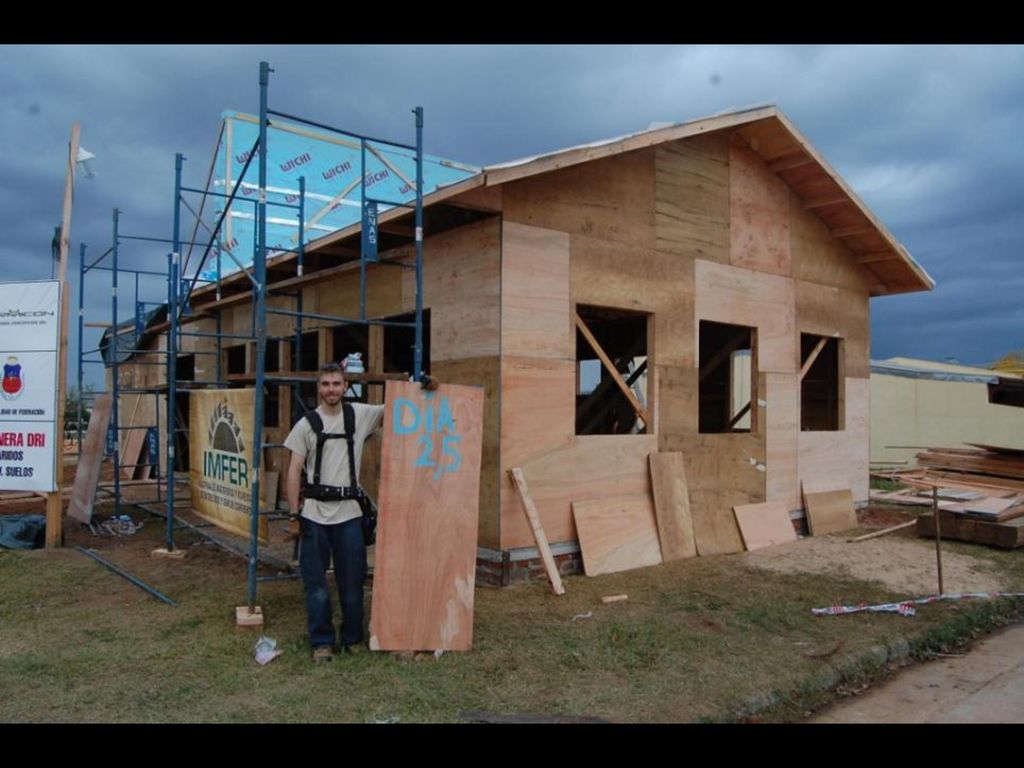

149 Diseño sede IMFER a construir en Federación

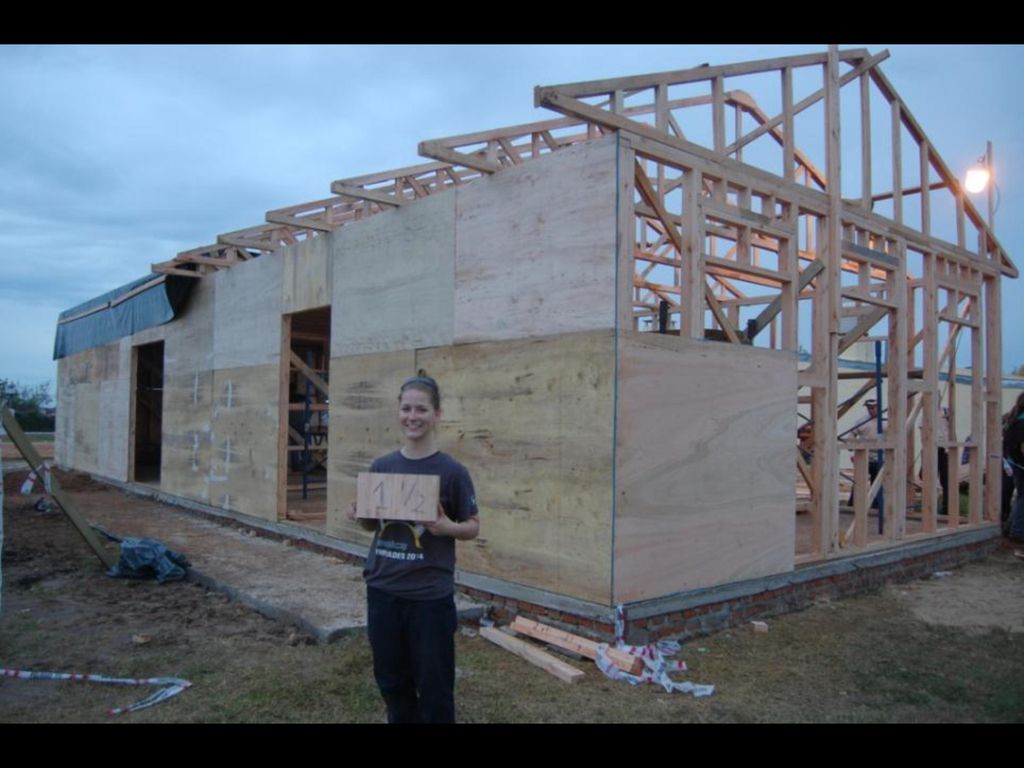

150

151

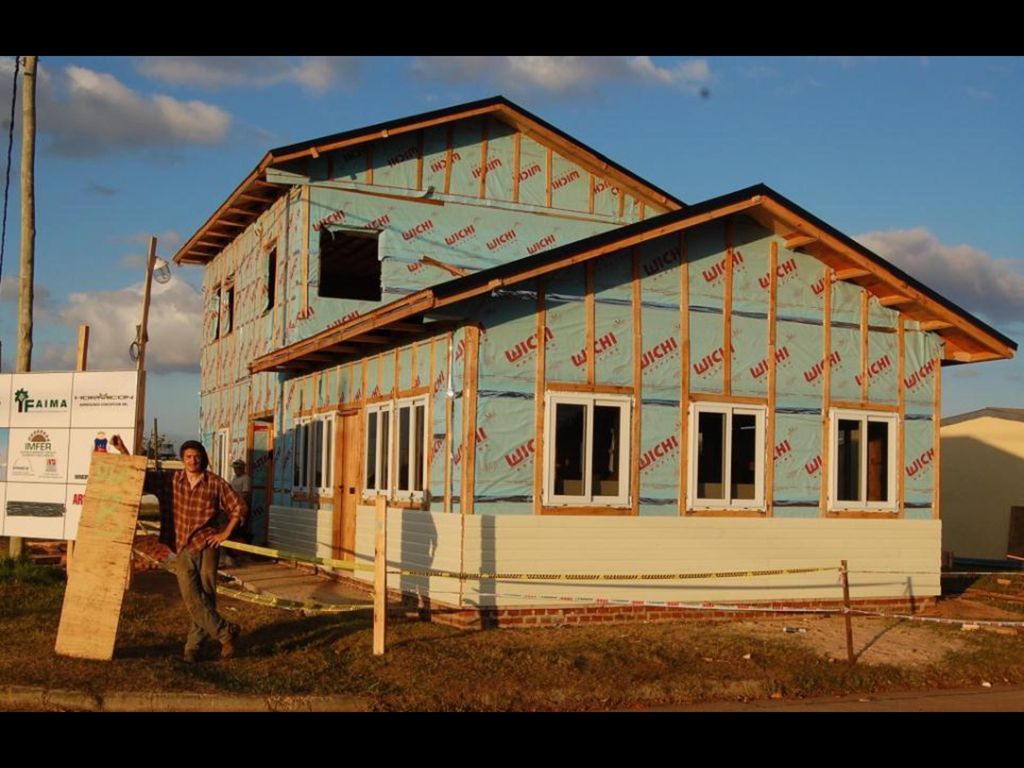

152

153

154

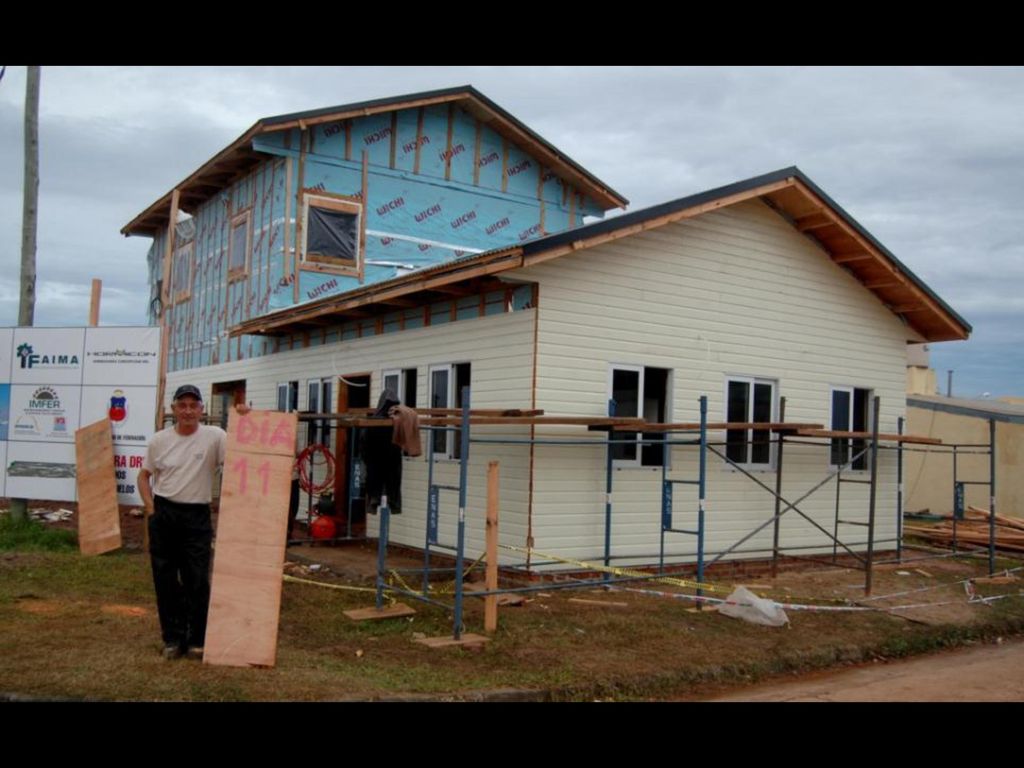

155

156 - Casa EMAUS 2011

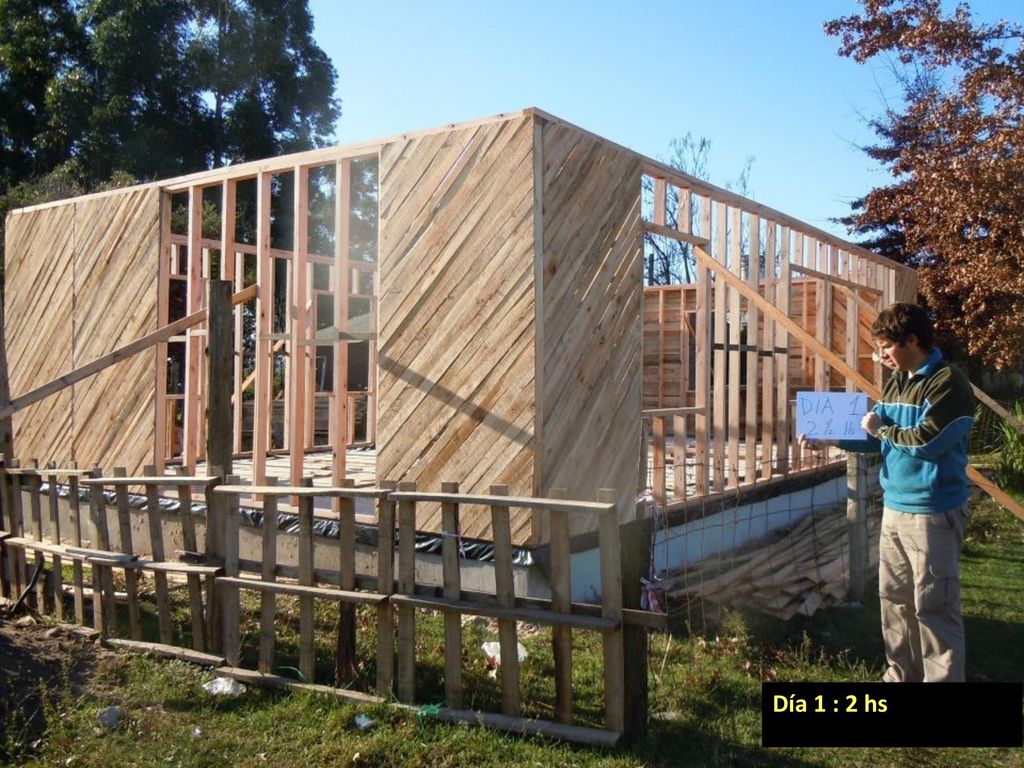

157 Día 1 : 2 hs

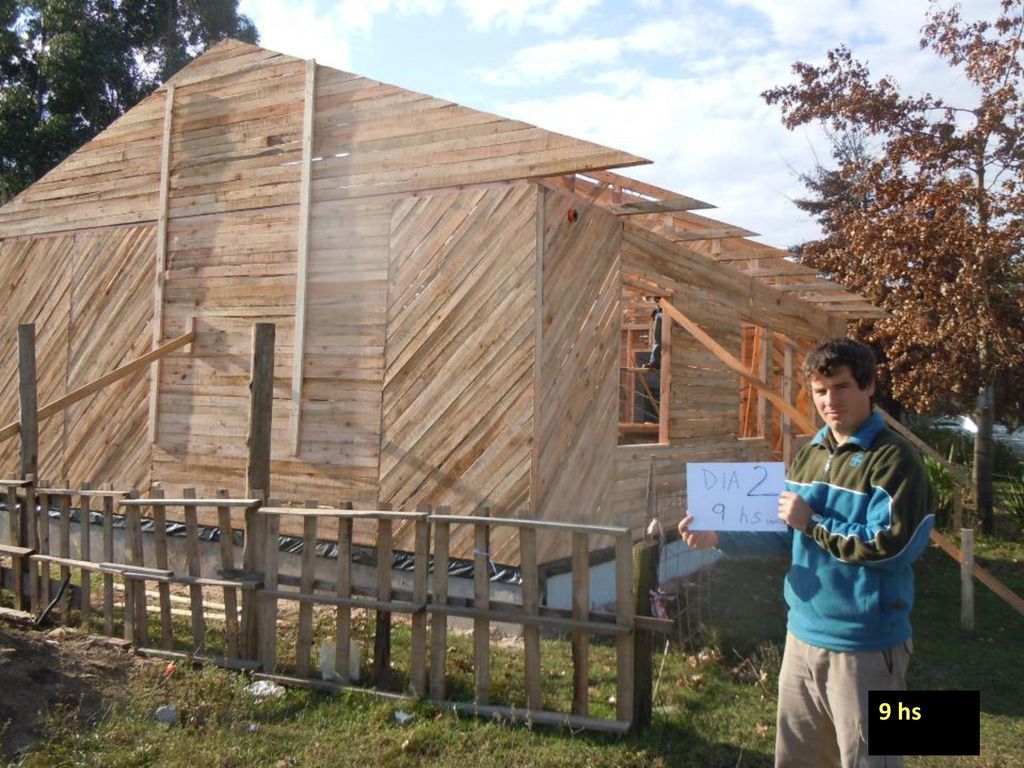

158 9 hs

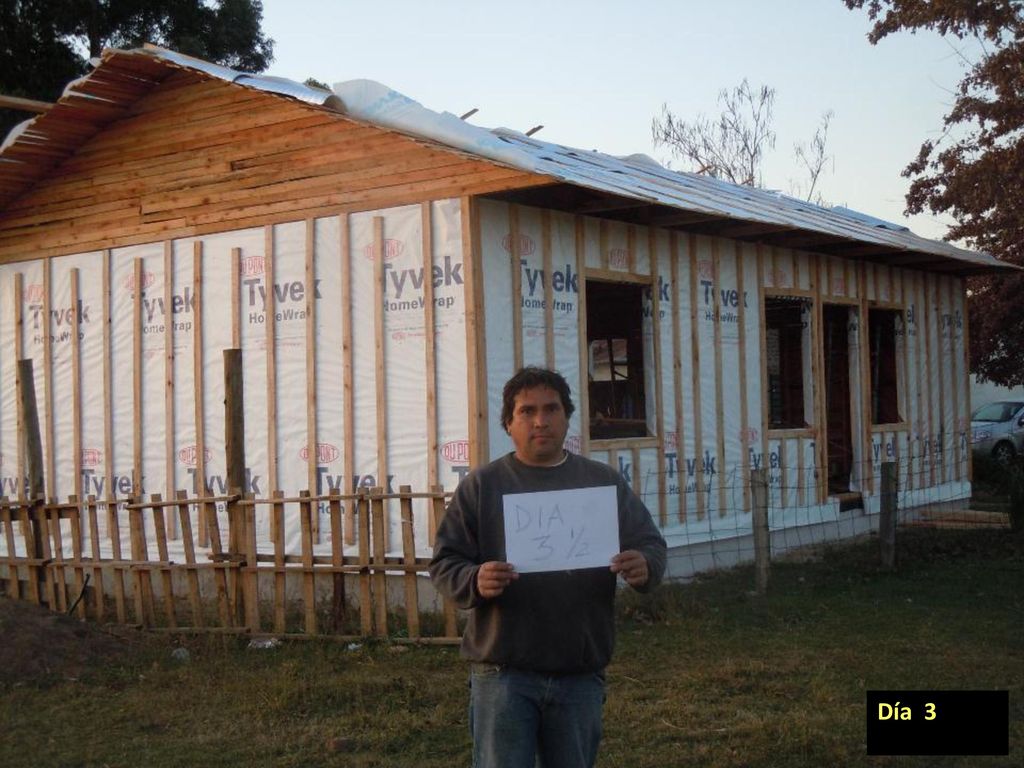

159 Día 3

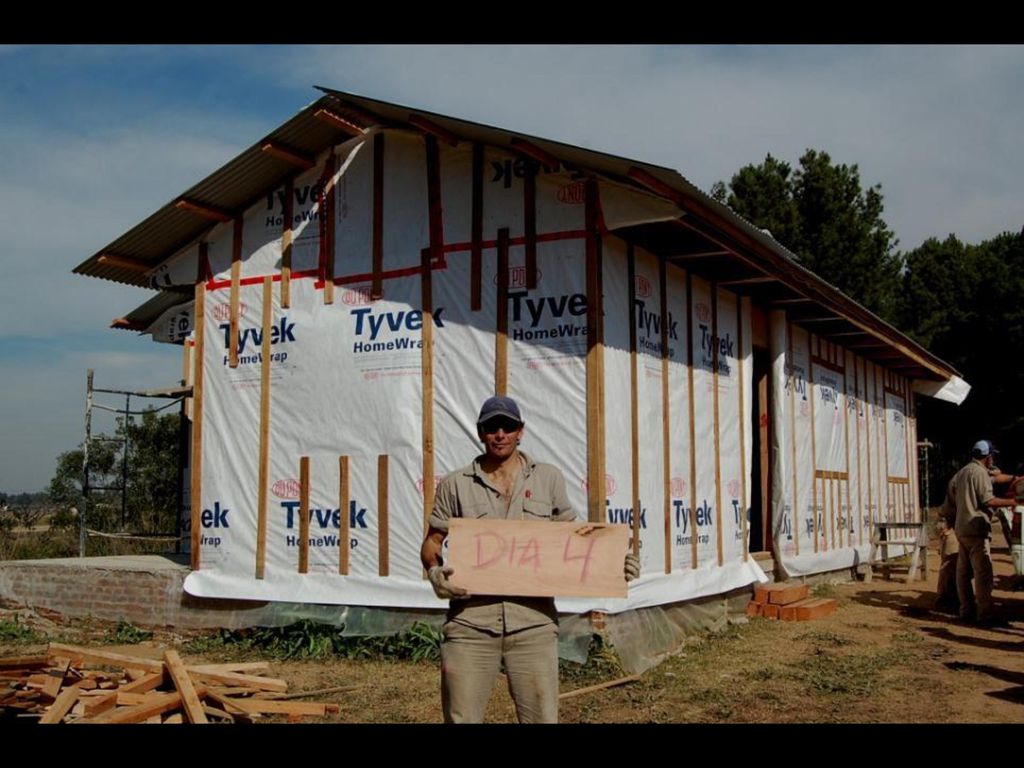

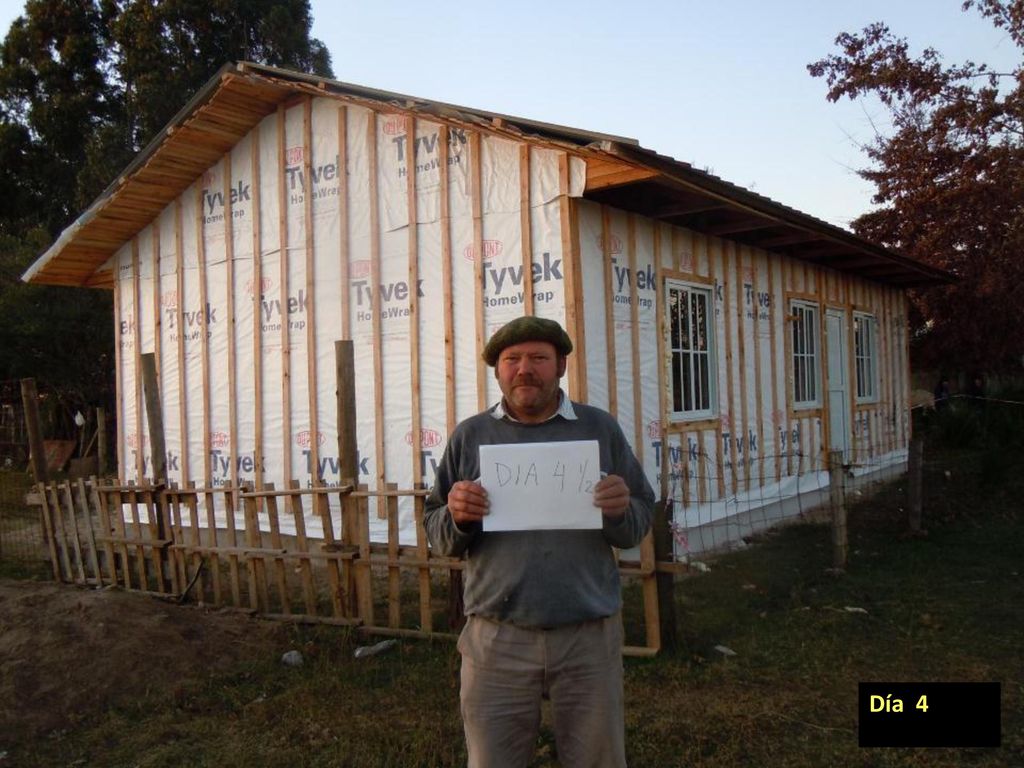

160 Día 4

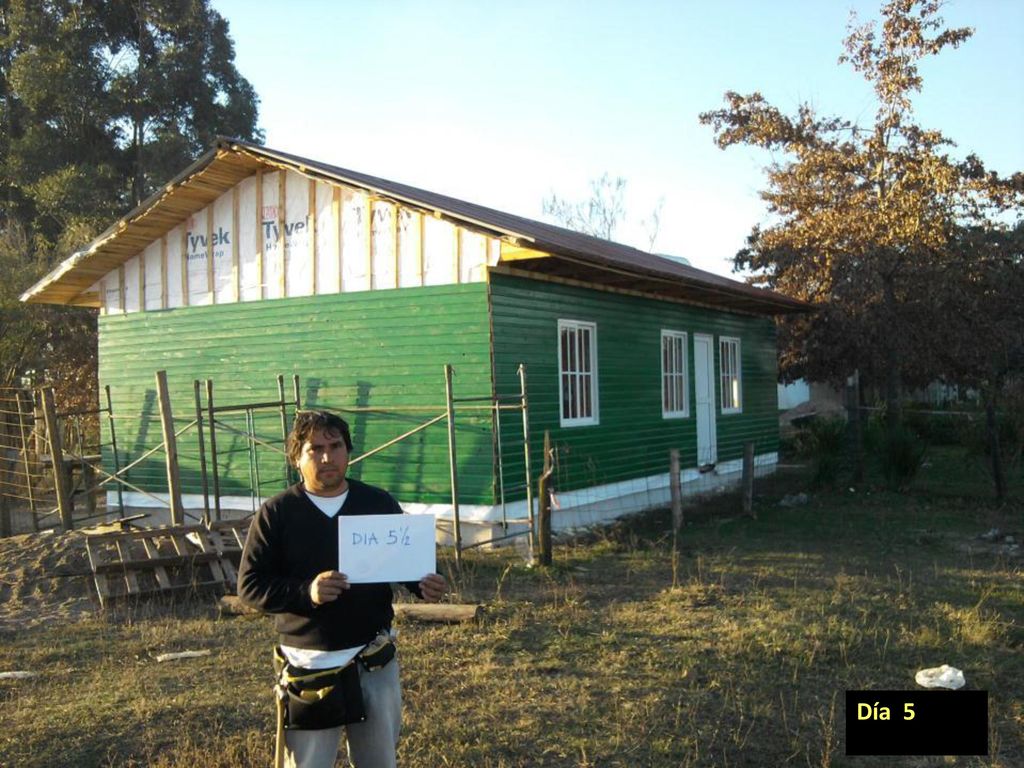

161 Día 5

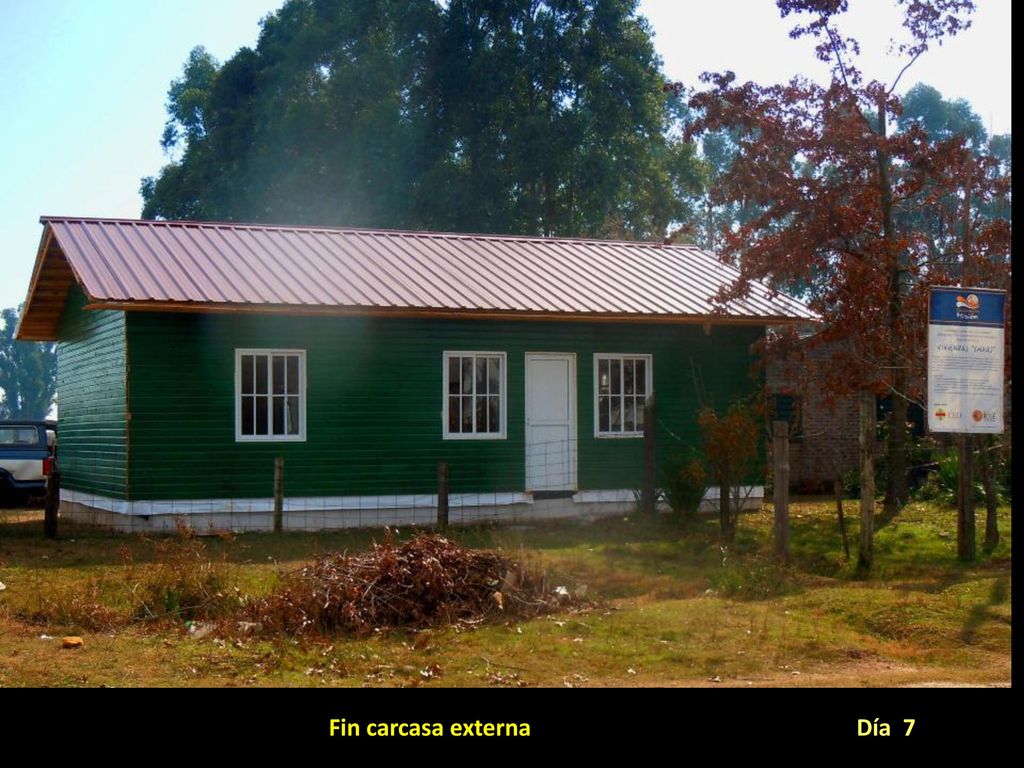

162 Fin carcasa externa Día 7

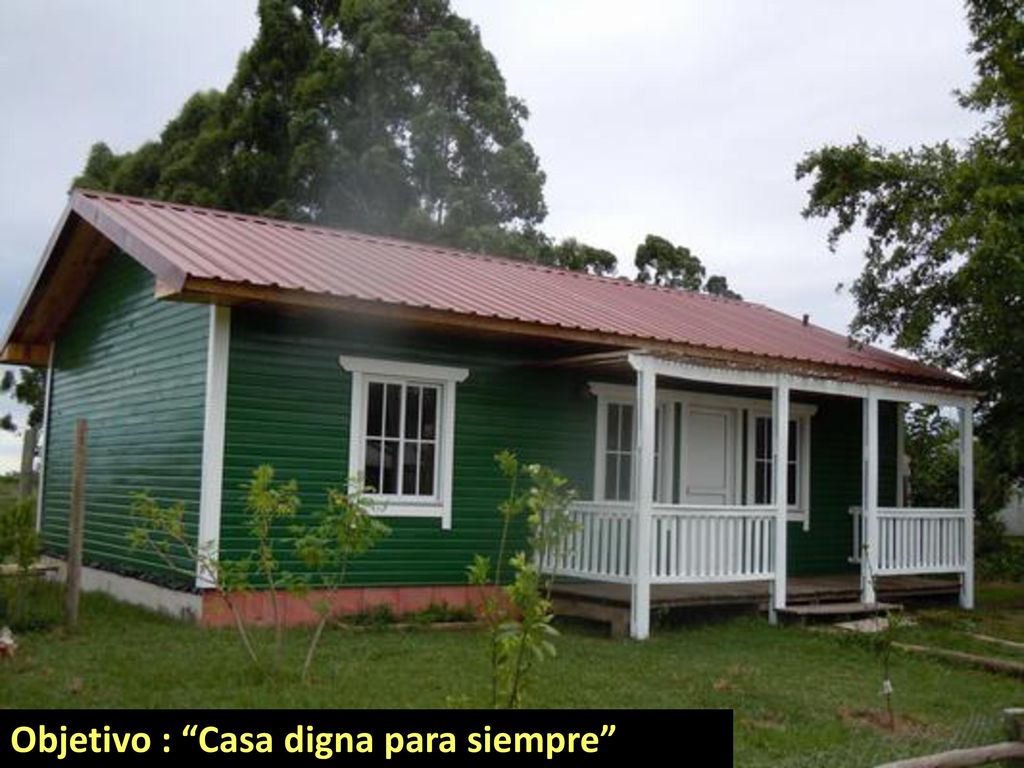

163 Objetivo : “Casa digna para siempre”
