Agenda Introducción a la Norma NFPA Eléctricas.

Presentación del tema: "Agenda Introducción a la Norma NFPA Eléctricas."— Transcripción de la presentación:

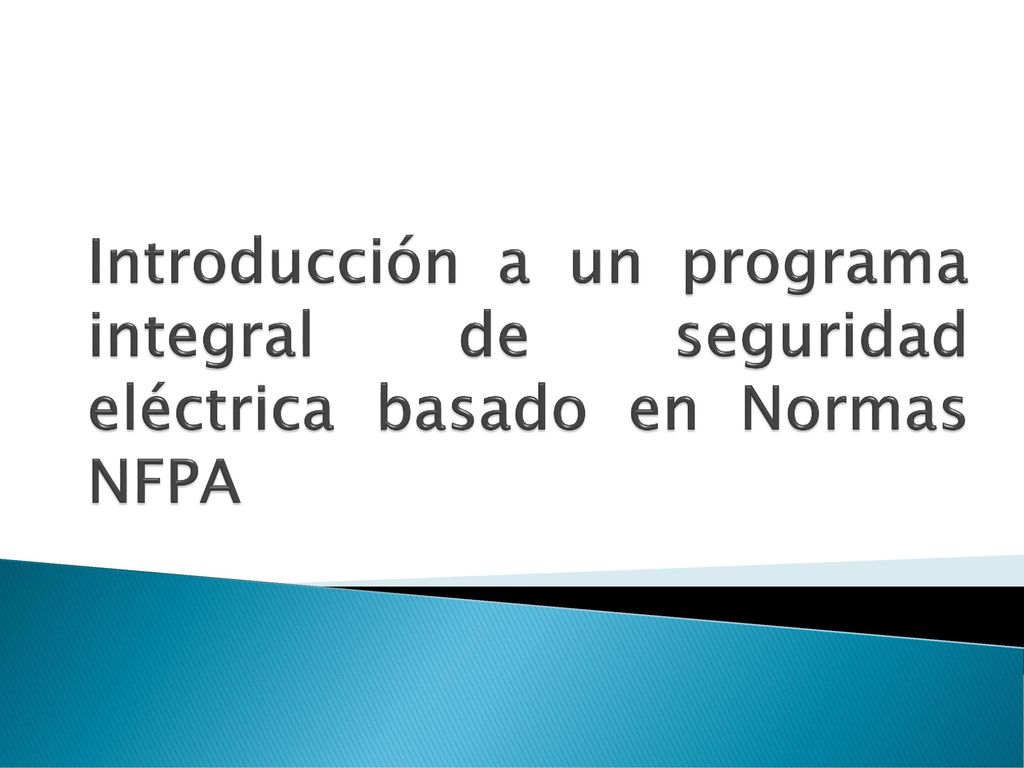

1 Introducción a un programa integral de seguridad eléctrica basado en Normas NFPA

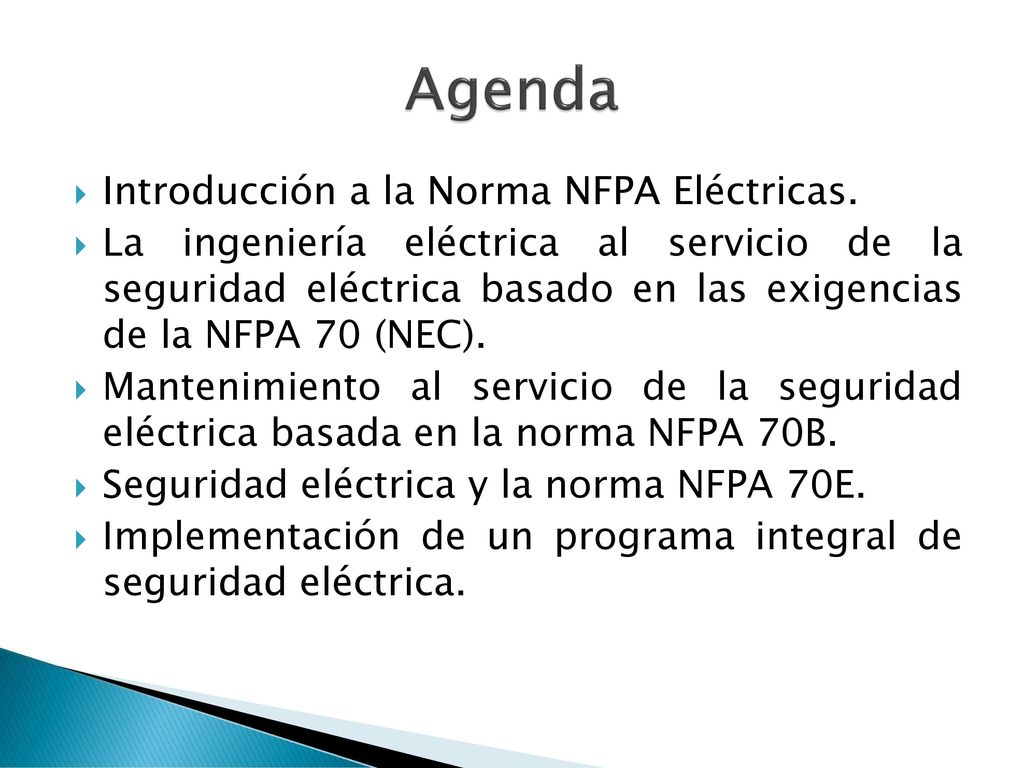

2 Agenda Introducción a la Norma NFPA Eléctricas.
La ingeniería eléctrica al servicio de la seguridad eléctrica basado en las exigencias de la NFPA 70 (NEC). Mantenimiento al servicio de la seguridad eléctrica basada en la norma NFPA 70B. Seguridad eléctrica y la norma NFPA 70E. Implementación de un programa integral de seguridad eléctrica.

3 Introducción a las Normas NFPA

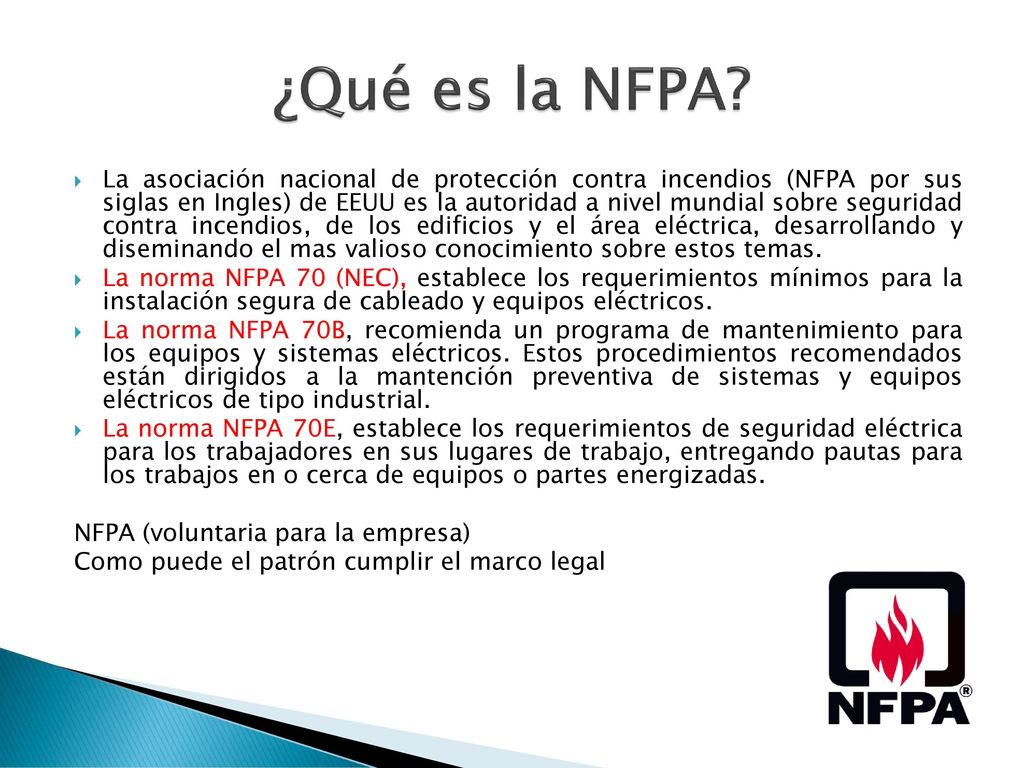

4 ¿Qué es la NFPA? La asociación nacional de protección contra incendios (NFPA por sus siglas en Ingles) de EEUU es la autoridad a nivel mundial sobre seguridad contra incendios, de los edificios y el área eléctrica, desarrollando y diseminando el mas valioso conocimiento sobre estos temas. La norma NFPA 70 (NEC), establece los requerimientos mínimos para la instalación segura de cableado y equipos eléctricos. La norma NFPA 70B, recomienda un programa de mantenimiento para los equipos y sistemas eléctricos. Estos procedimientos recomendados están dirigidos a la mantención preventiva de sistemas y equipos eléctricos de tipo industrial. La norma NFPA 70E, establece los requerimientos de seguridad eléctrica para los trabajadores en sus lugares de trabajo, entregando pautas para los trabajos en o cerca de equipos o partes energizadas. NFPA (voluntaria para la empresa) Como puede el patrón cumplir el marco legal

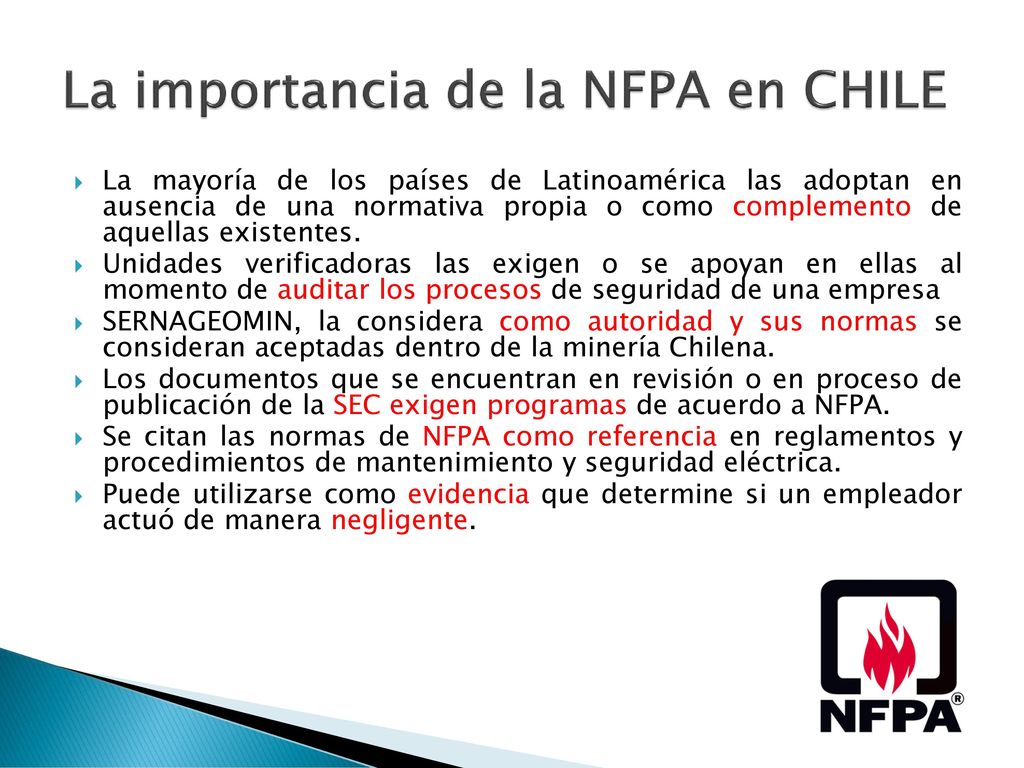

5 La importancia de la NFPA en CHILE
La mayoría de los países de Latinoamérica las adoptan en ausencia de una normativa propia o como complemento de aquellas existentes. Unidades verificadoras las exigen o se apoyan en ellas al momento de auditar los procesos de seguridad de una empresa SERNAGEOMIN, la considera como autoridad y sus normas se consideran aceptadas dentro de la minería Chilena. Los documentos que se encuentran en revisión o en proceso de publicación de la SEC exigen programas de acuerdo a NFPA. Se citan las normas de NFPA como referencia en reglamentos y procedimientos de mantenimiento y seguridad eléctrica. Puede utilizarse como evidencia que determine si un empleador actuó de manera negligente.

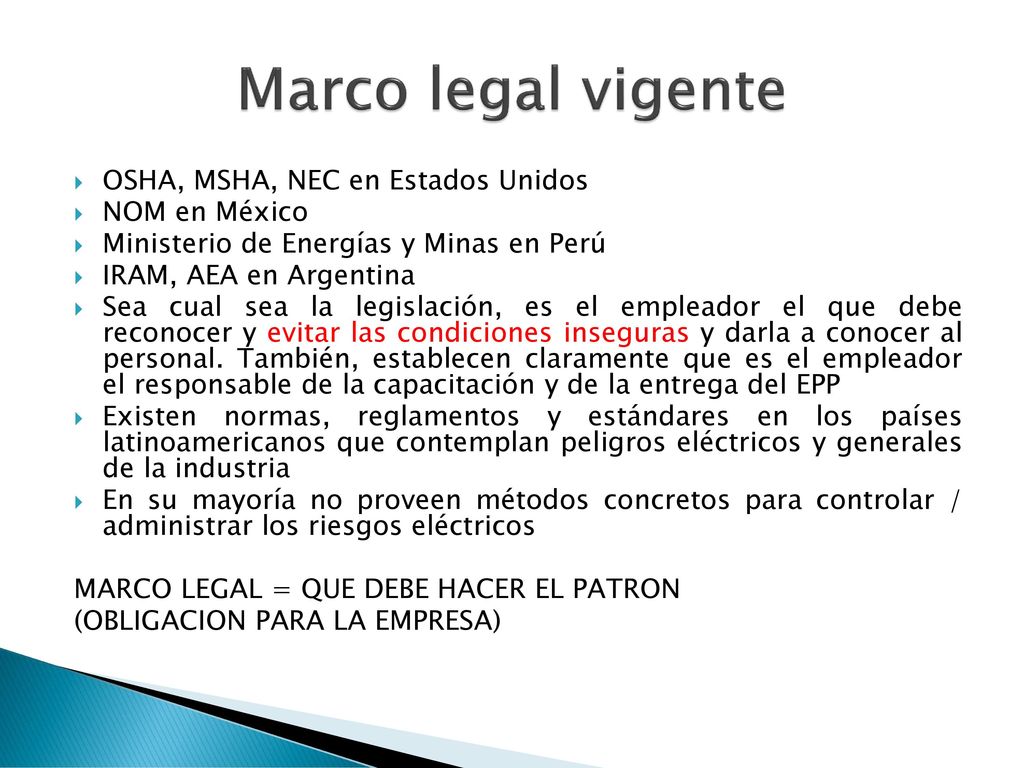

6 Marco legal vigente OSHA, MSHA, NEC en Estados Unidos NOM en México
Ministerio de Energías y Minas en Perú IRAM, AEA en Argentina Sea cual sea la legislación, es el empleador el que debe reconocer y evitar las condiciones inseguras y darla a conocer al personal. También, establecen claramente que es el empleador el responsable de la capacitación y de la entrega del EPP Existen normas, reglamentos y estándares en los países latinoamericanos que contemplan peligros eléctricos y generales de la industria En su mayoría no proveen métodos concretos para controlar / administrar los riesgos eléctricos MARCO LEGAL = QUE DEBE HACER EL PATRON (OBLIGACION PARA LA EMPRESA)

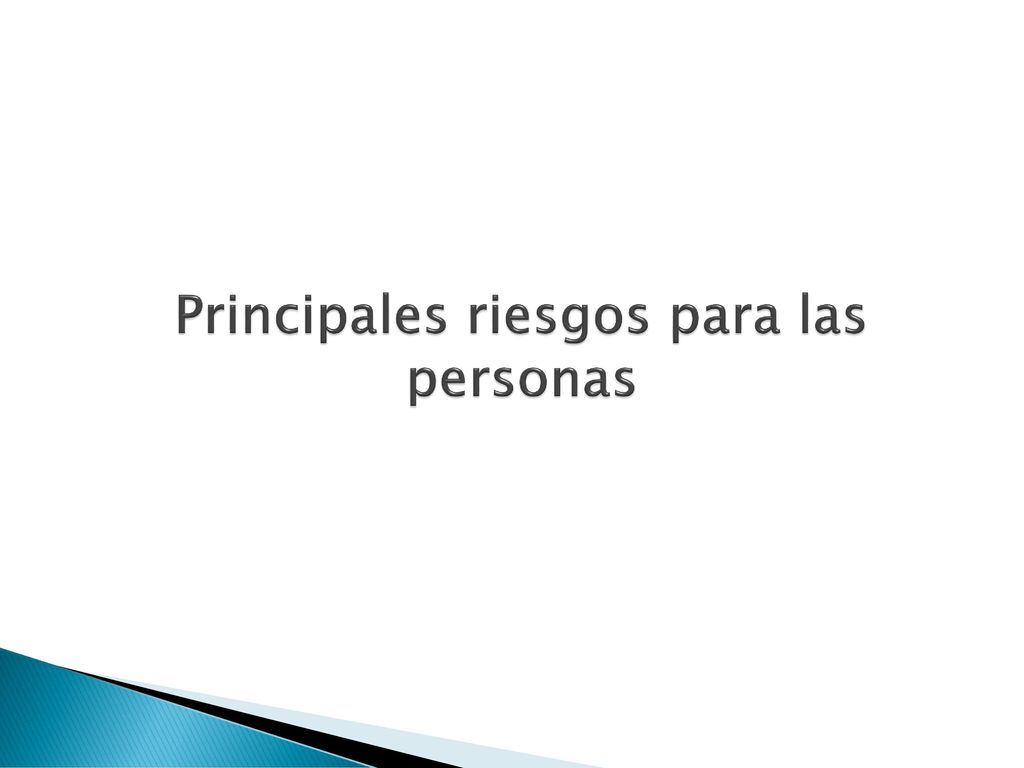

7 Principales riesgos para las personas

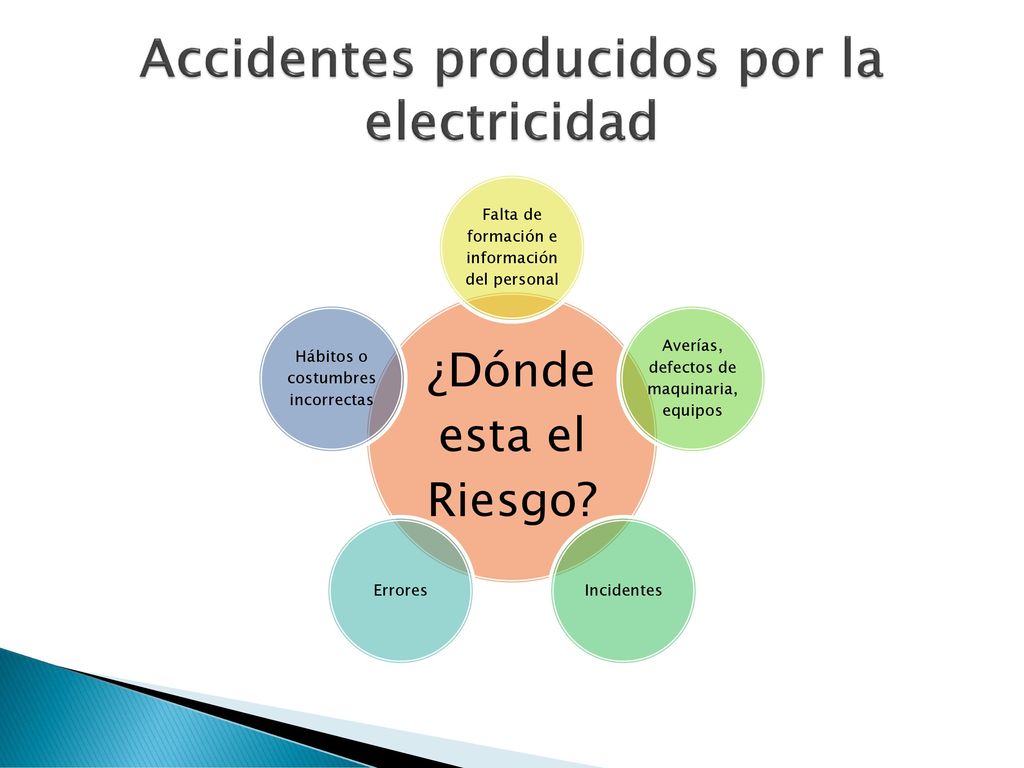

8 Accidentes producidos por la electricidad
¿Dónde esta el Riesgo? Falta de formación e información del personal Averías, defectos de maquinaria, equipos Incidentes Errores Hábitos o costumbres incorrectas

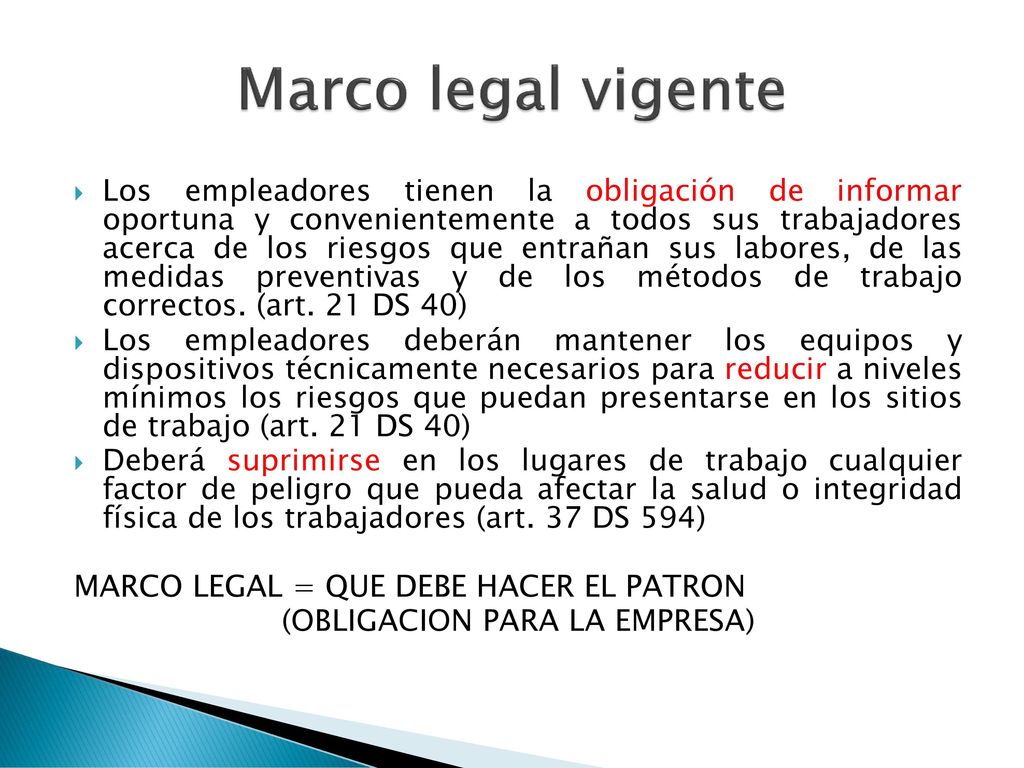

9 (OBLIGACION PARA LA EMPRESA)
Marco legal vigente Los empleadores tienen la obligación de informar oportuna y convenientemente a todos sus trabajadores acerca de los riesgos que entrañan sus labores, de las medidas preventivas y de los métodos de trabajo correctos. (art. 21 DS 40) Los empleadores deberán mantener los equipos y dispositivos técnicamente necesarios para reducir a niveles mínimos los riesgos que puedan presentarse en los sitios de trabajo (art. 21 DS 40) Deberá suprimirse en los lugares de trabajo cualquier factor de peligro que pueda afectar la salud o integridad física de los trabajadores (art. 37 DS 594) MARCO LEGAL = QUE DEBE HACER EL PATRON (OBLIGACION PARA LA EMPRESA)

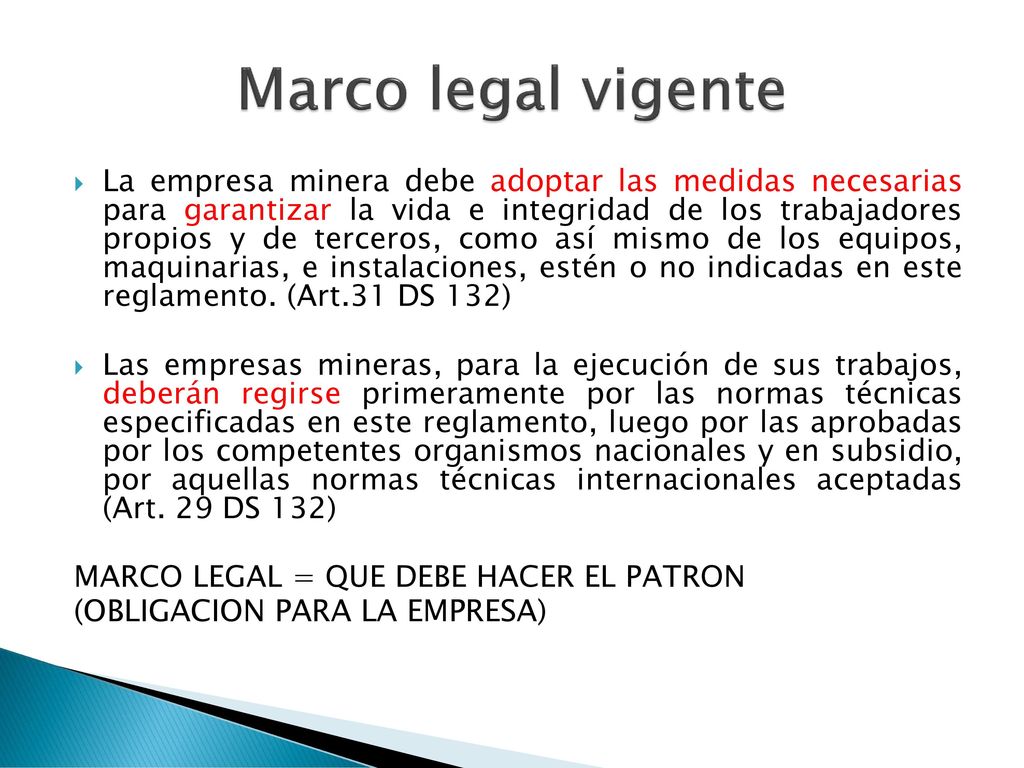

10 Marco legal vigente La empresa minera debe adoptar las medidas necesarias para garantizar la vida e integridad de los trabajadores propios y de terceros, como así mismo de los equipos, maquinarias, e instalaciones, estén o no indicadas en este reglamento. (Art.31 DS 132) Las empresas mineras, para la ejecución de sus trabajos, deberán regirse primeramente por las normas técnicas especificadas en este reglamento, luego por las aprobadas por los competentes organismos nacionales y en subsidio, por aquellas normas técnicas internacionales aceptadas (Art. 29 DS 132) MARCO LEGAL = QUE DEBE HACER EL PATRON (OBLIGACION PARA LA EMPRESA)

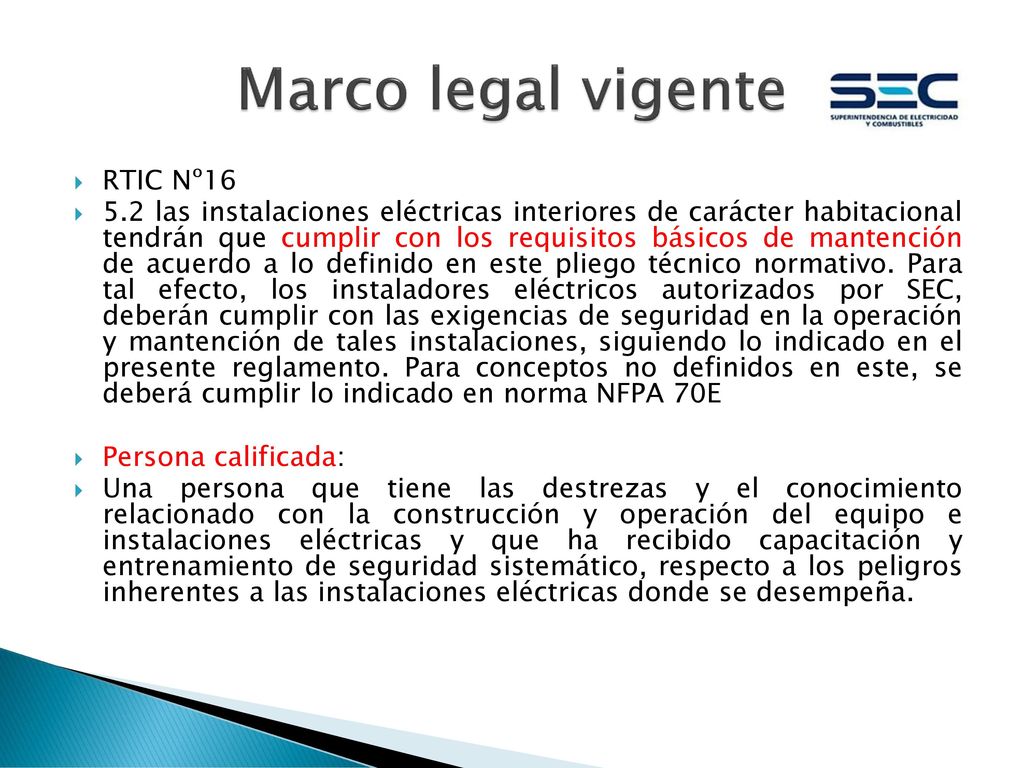

11 Marco legal vigente RTIC Nº16
5.2 las instalaciones eléctricas interiores de carácter habitacional tendrán que cumplir con los requisitos básicos de mantención de acuerdo a lo definido en este pliego técnico normativo. Para tal efecto, los instaladores eléctricos autorizados por SEC, deberán cumplir con las exigencias de seguridad en la operación y mantención de tales instalaciones, siguiendo lo indicado en el presente reglamento. Para conceptos no definidos en este, se deberá cumplir lo indicado en norma NFPA 70E Persona calificada: Una persona que tiene las destrezas y el conocimiento relacionado con la construcción y operación del equipo e instalaciones eléctricas y que ha recibido capacitación y entrenamiento de seguridad sistemático, respecto a los peligros inherentes a las instalaciones eléctricas donde se desempeña.

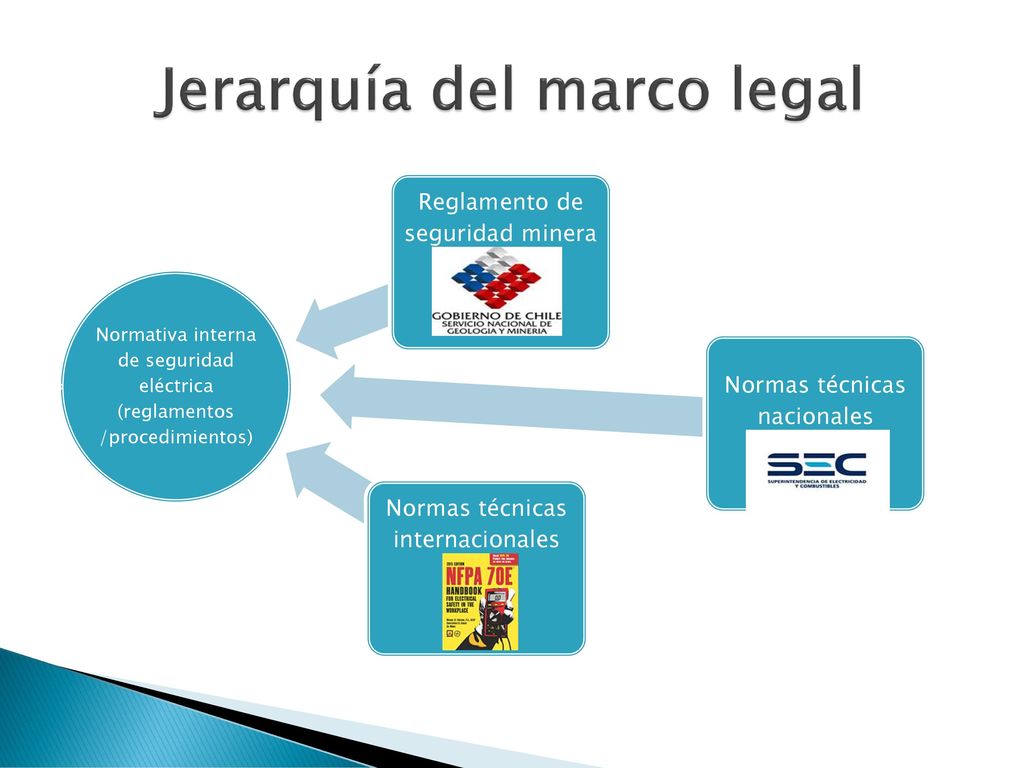

12 Jerarquía del marco legal
Normativa interna de seguridad eléctrica (reglamentos /procedimientos) Reglamento de seguridad minera Normas técnicas nacionales Normas técnicas internacionales

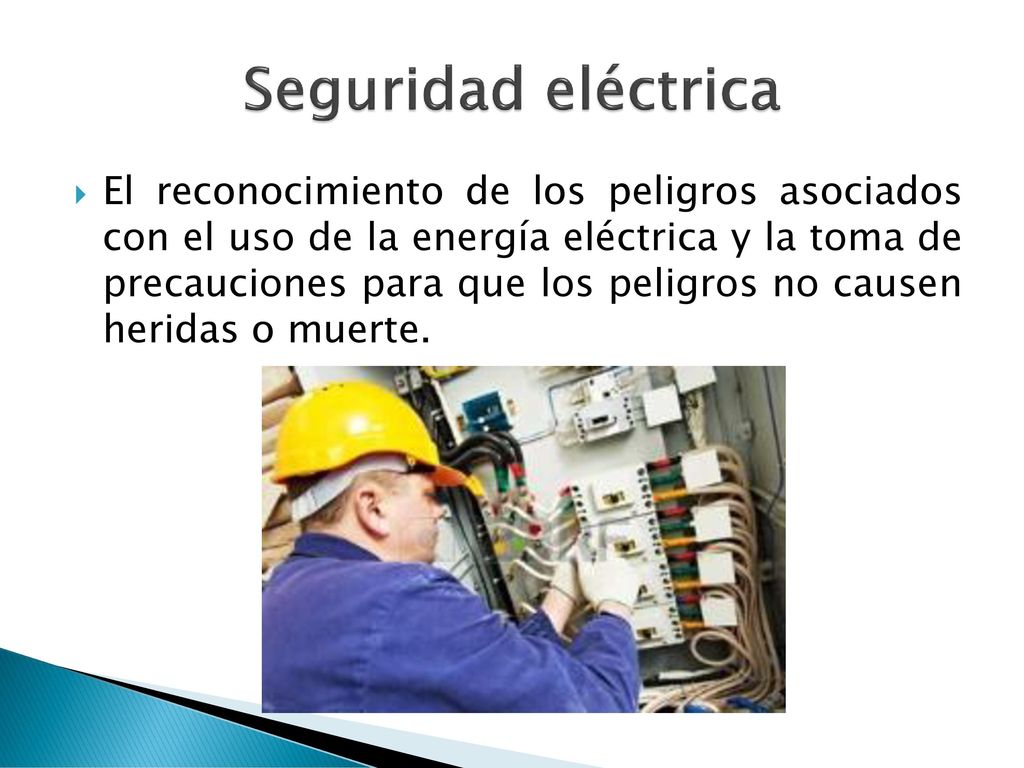

13 Seguridad eléctrica El reconocimiento de los peligros asociados con el uso de la energía eléctrica y la toma de precauciones para que los peligros no causen heridas o muerte.

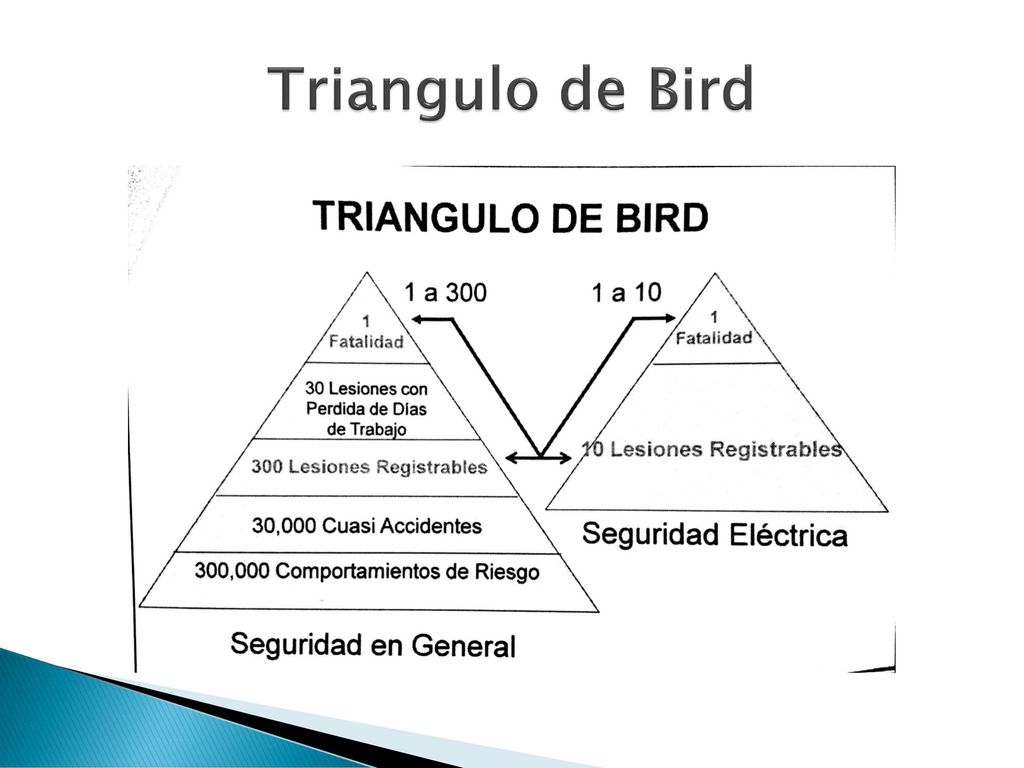

14 Triangulo de Bird

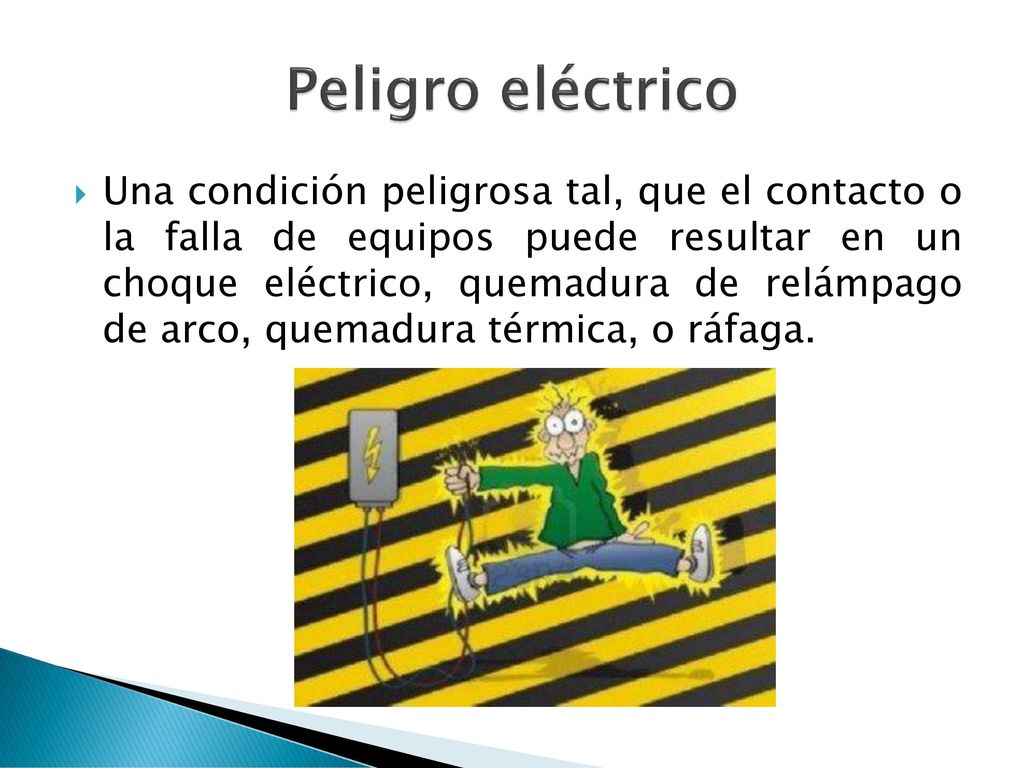

15 Peligro eléctrico Una condición peligrosa tal, que el contacto o la falla de equipos puede resultar en un choque eléctrico, quemadura de relámpago de arco, quemadura térmica, o ráfaga.

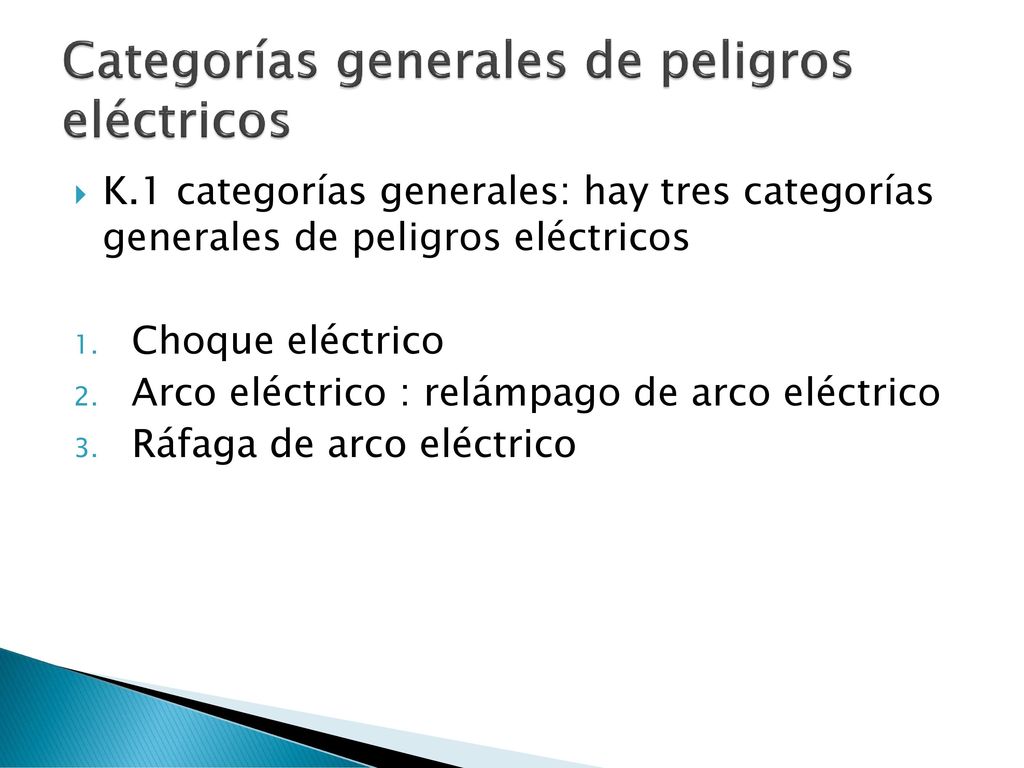

16 Categorías generales de peligros eléctricos
K.1 categorías generales: hay tres categorías generales de peligros eléctricos Choque eléctrico Arco eléctrico : relámpago de arco eléctrico Ráfaga de arco eléctrico

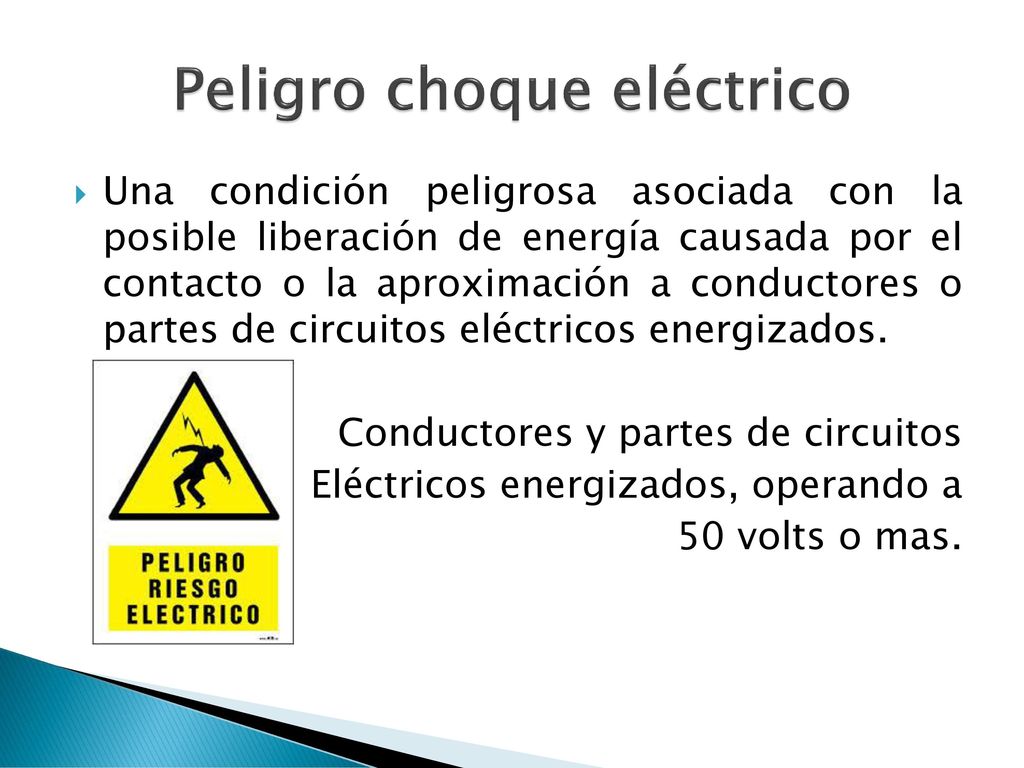

17 Peligro choque eléctrico
Una condición peligrosa asociada con la posible liberación de energía causada por el contacto o la aproximación a conductores o partes de circuitos eléctricos energizados. Conductores y partes de circuitos Eléctricos energizados, operando a 50 volts o mas.

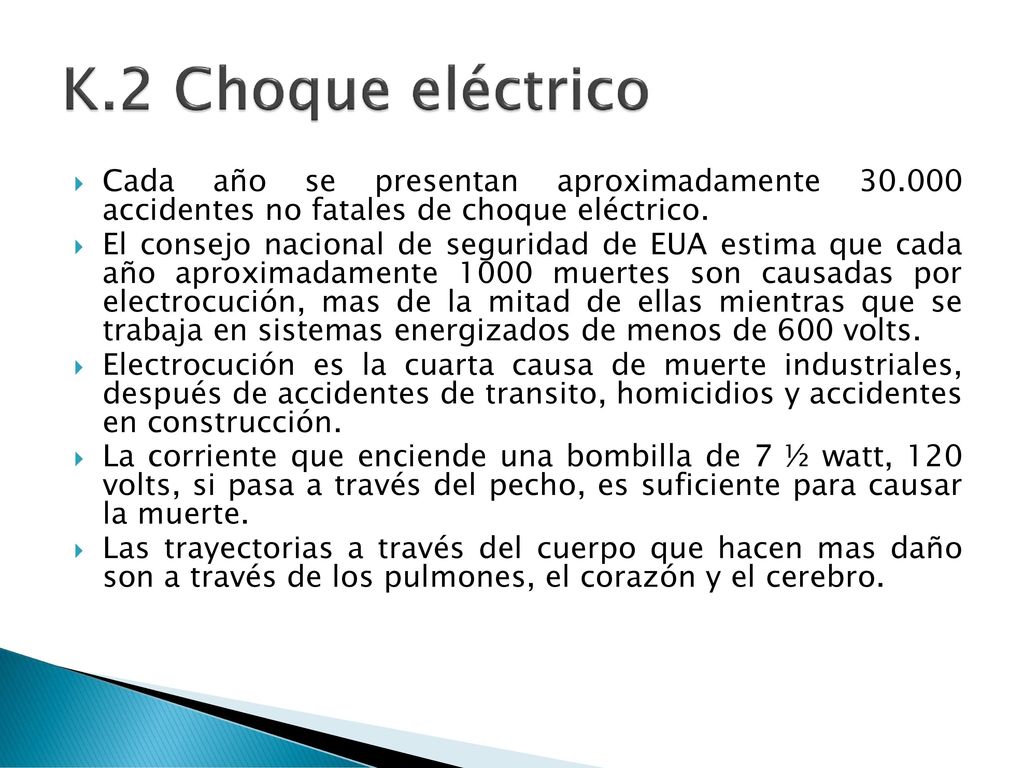

18 K.2 Choque eléctrico Cada año se presentan aproximadamente accidentes no fatales de choque eléctrico. El consejo nacional de seguridad de EUA estima que cada año aproximadamente 1000 muertes son causadas por electrocución, mas de la mitad de ellas mientras que se trabaja en sistemas energizados de menos de 600 volts. Electrocución es la cuarta causa de muerte industriales, después de accidentes de transito, homicidios y accidentes en construcción. La corriente que enciende una bombilla de 7 ½ watt, 120 volts, si pasa a través del pecho, es suficiente para causar la muerte. Las trayectorias a través del cuerpo que hacen mas daño son a través de los pulmones, el corazón y el cerebro.

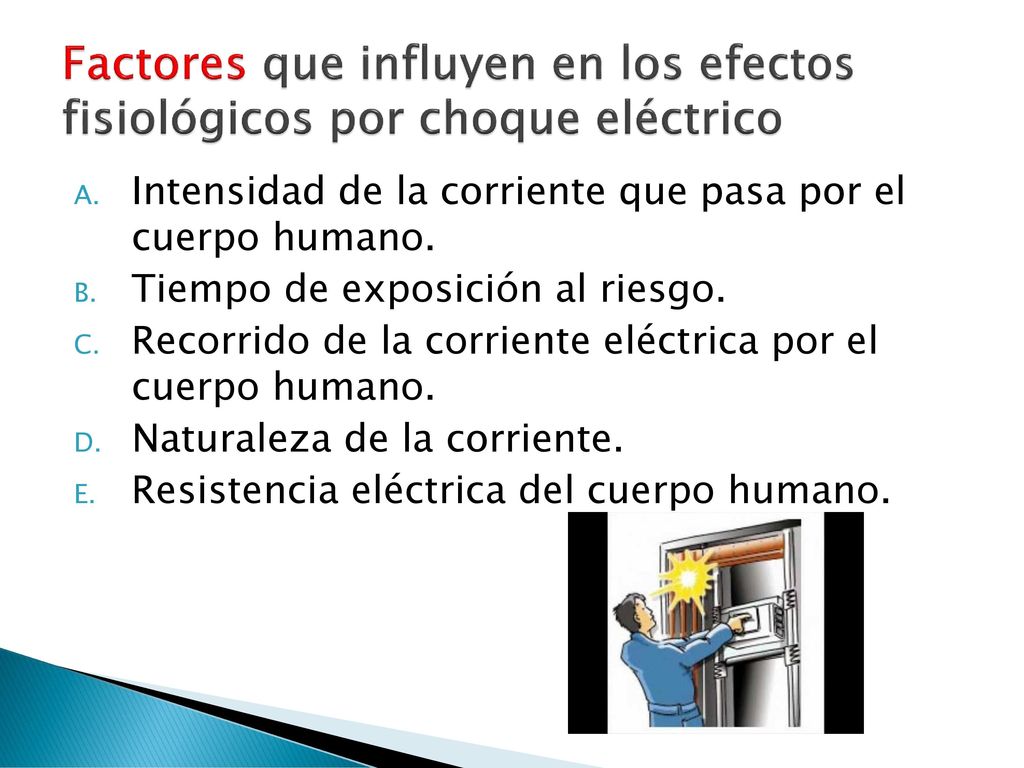

19 Factores que influyen en los efectos fisiológicos por choque eléctrico
Intensidad de la corriente que pasa por el cuerpo humano. Tiempo de exposición al riesgo. Recorrido de la corriente eléctrica por el cuerpo humano. Naturaleza de la corriente. Resistencia eléctrica del cuerpo humano.

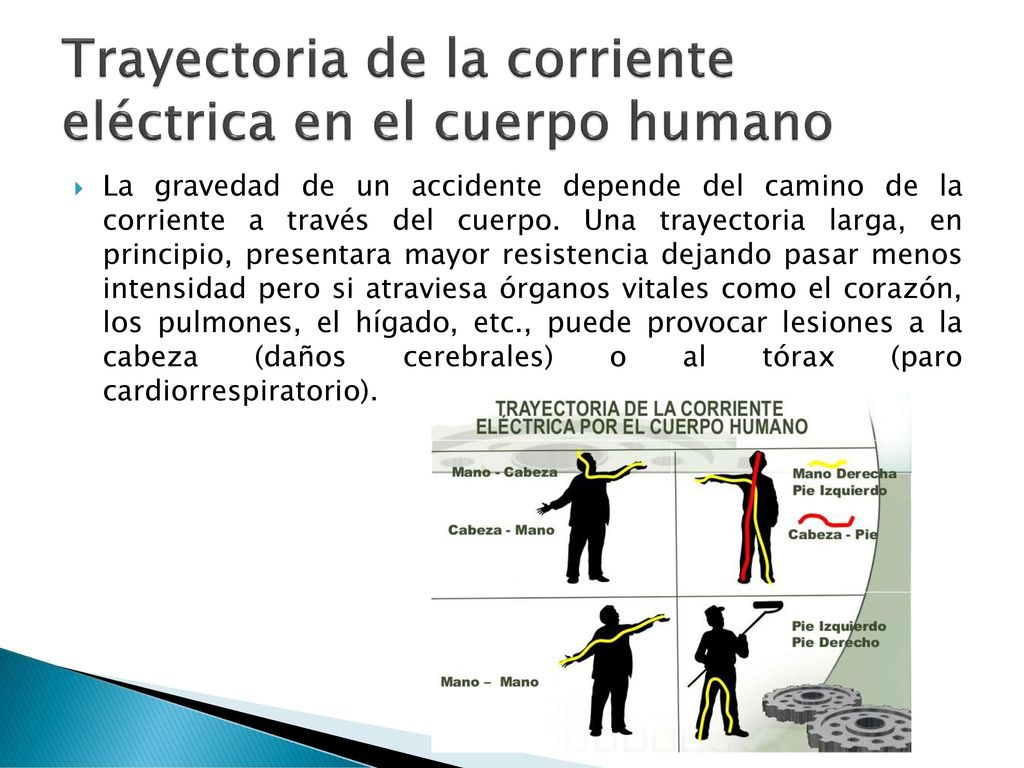

20 Trayectoria de la corriente eléctrica en el cuerpo humano
La gravedad de un accidente depende del camino de la corriente a través del cuerpo. Una trayectoria larga, en principio, presentara mayor resistencia dejando pasar menos intensidad pero si atraviesa órganos vitales como el corazón, los pulmones, el hígado, etc., puede provocar lesiones a la cabeza (daños cerebrales) o al tórax (paro cardiorrespiratorio).

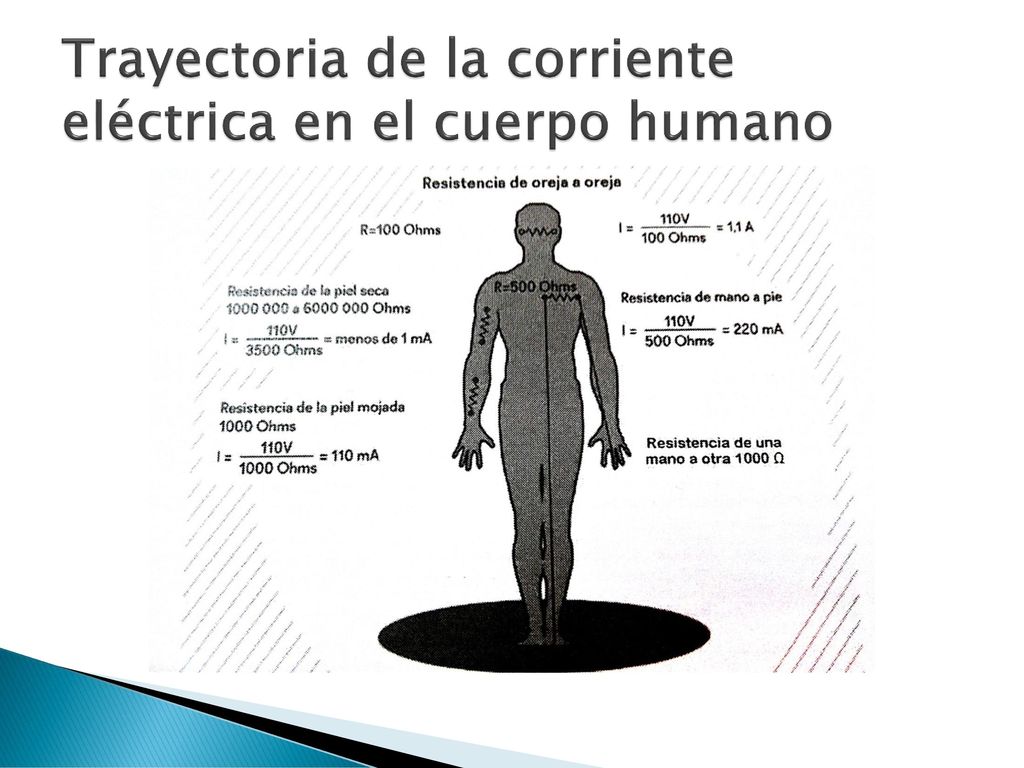

21 Trayectoria de la corriente eléctrica en el cuerpo humano

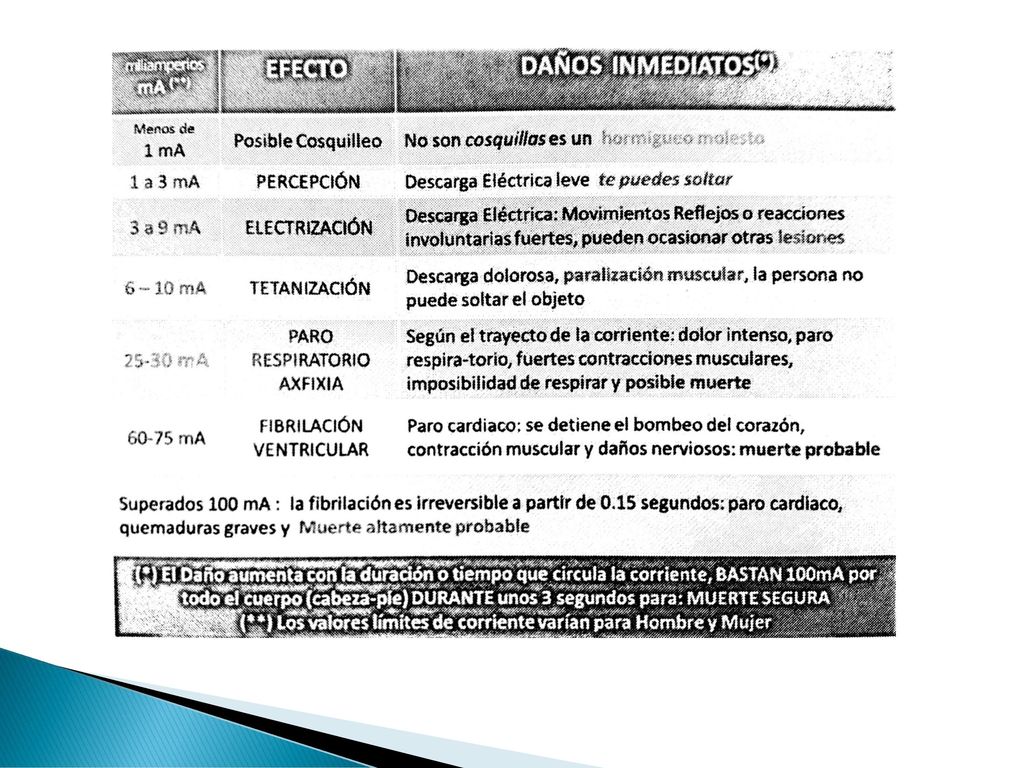

22

23 Relámpago de arco

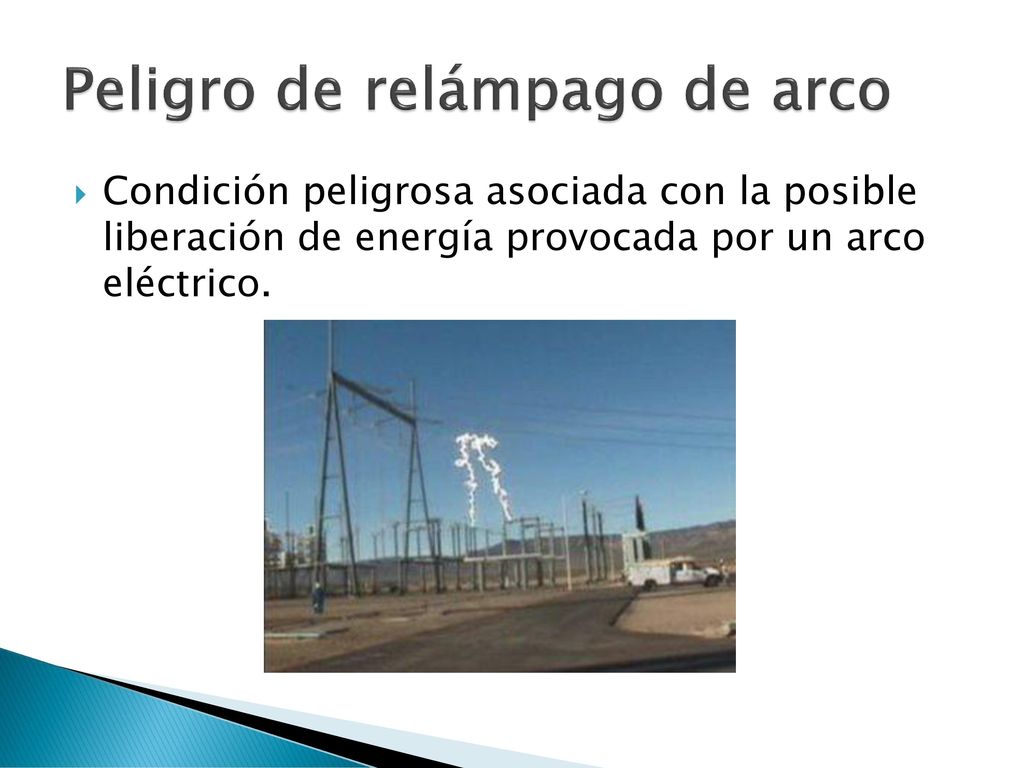

24 Peligro de relámpago de arco
Condición peligrosa asociada con la posible liberación de energía provocada por un arco eléctrico.

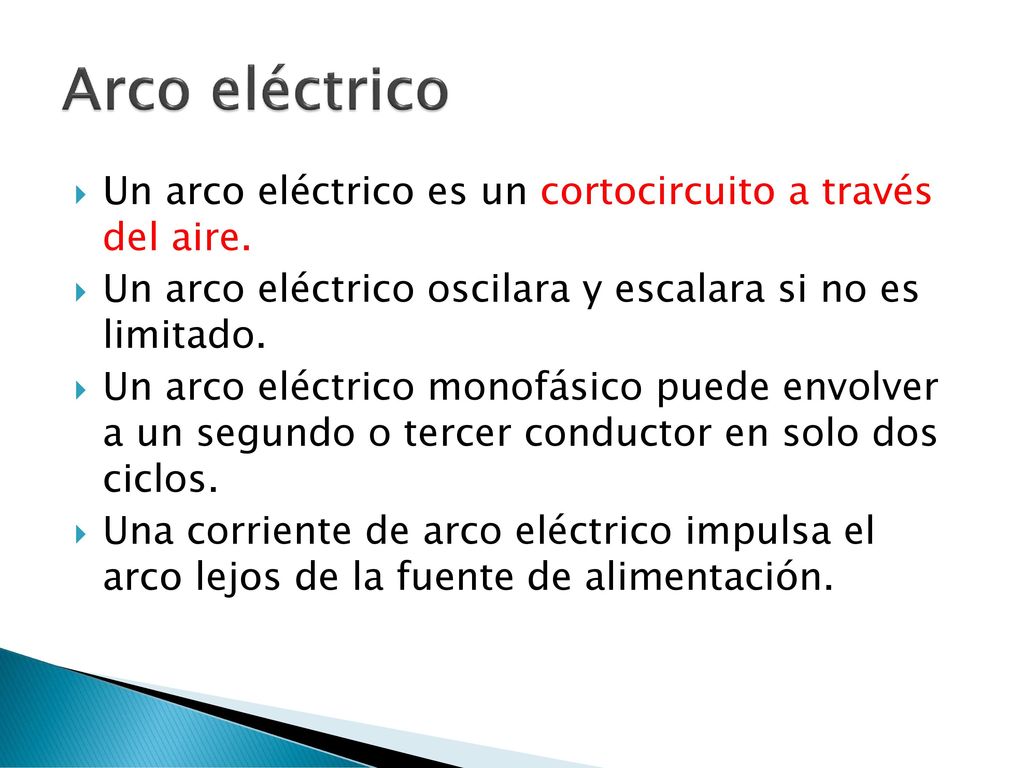

25 Arco eléctrico Un arco eléctrico es un cortocircuito a través del aire. Un arco eléctrico oscilara y escalara si no es limitado. Un arco eléctrico monofásico puede envolver a un segundo o tercer conductor en solo dos ciclos. Una corriente de arco eléctrico impulsa el arco lejos de la fuente de alimentación.

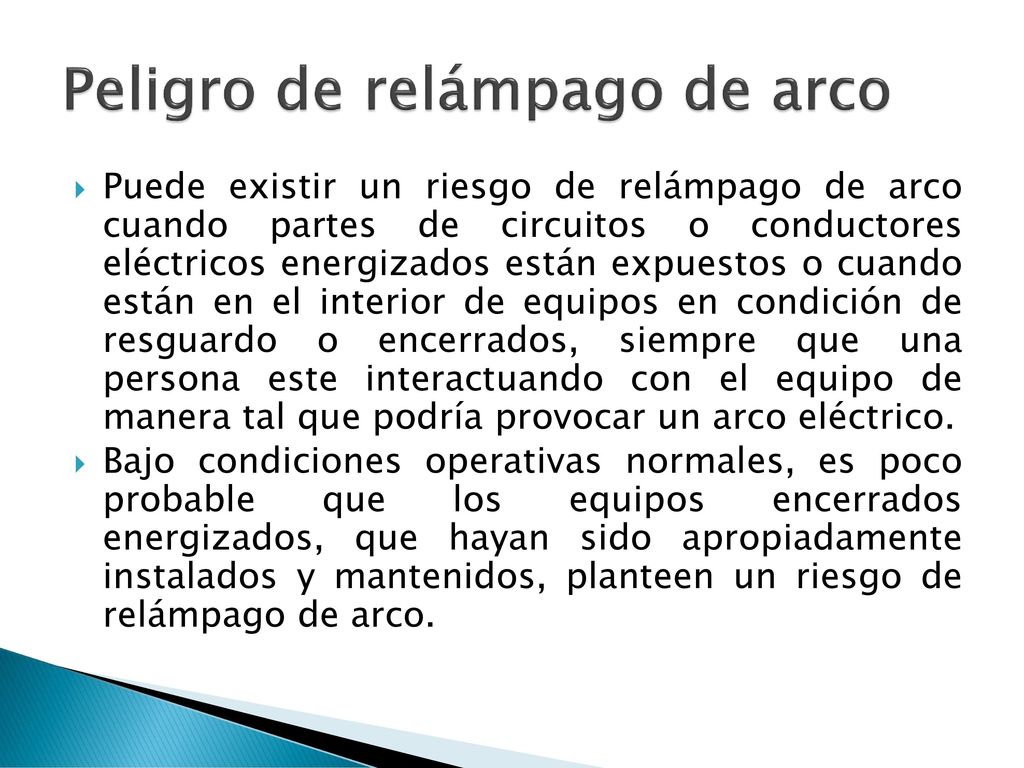

26 Peligro de relámpago de arco
Puede existir un riesgo de relámpago de arco cuando partes de circuitos o conductores eléctricos energizados están expuestos o cuando están en el interior de equipos en condición de resguardo o encerrados, siempre que una persona este interactuando con el equipo de manera tal que podría provocar un arco eléctrico. Bajo condiciones operativas normales, es poco probable que los equipos encerrados energizados, que hayan sido apropiadamente instalados y mantenidos, planteen un riesgo de relámpago de arco.

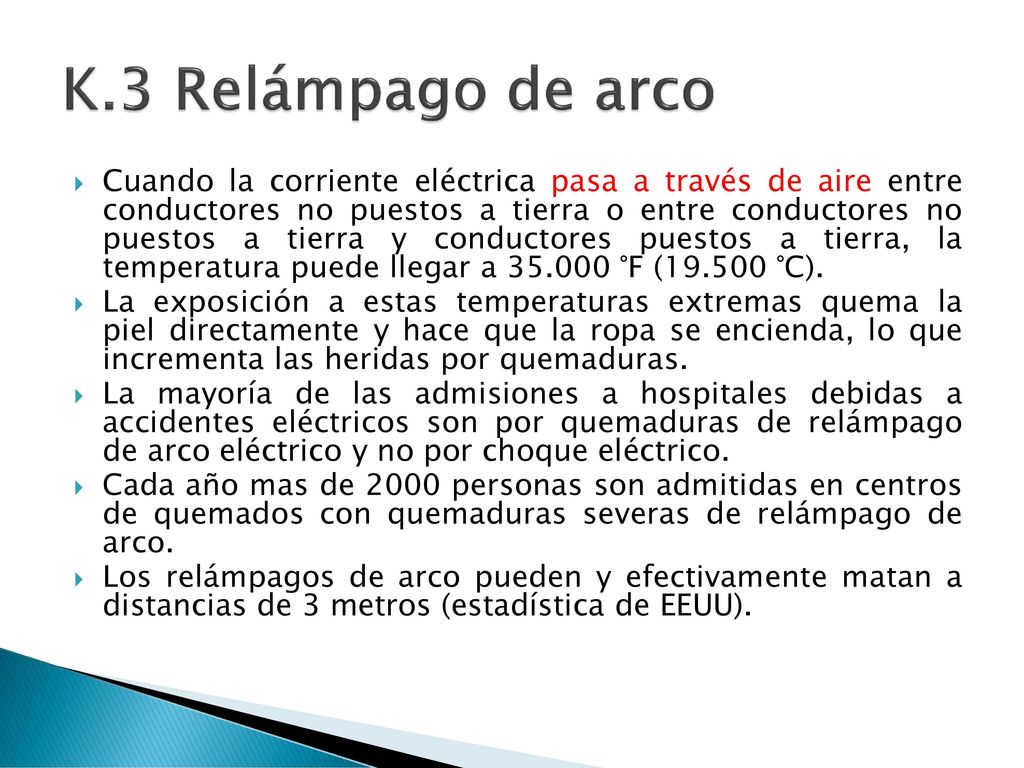

27 K.3 Relámpago de arco Cuando la corriente eléctrica pasa a través de aire entre conductores no puestos a tierra o entre conductores no puestos a tierra y conductores puestos a tierra, la temperatura puede llegar a °F ( °C). La exposición a estas temperaturas extremas quema la piel directamente y hace que la ropa se encienda, lo que incrementa las heridas por quemaduras. La mayoría de las admisiones a hospitales debidas a accidentes eléctricos son por quemaduras de relámpago de arco eléctrico y no por choque eléctrico. Cada año mas de 2000 personas son admitidas en centros de quemados con quemaduras severas de relámpago de arco. Los relámpagos de arco pueden y efectivamente matan a distancias de 3 metros (estadística de EEUU).

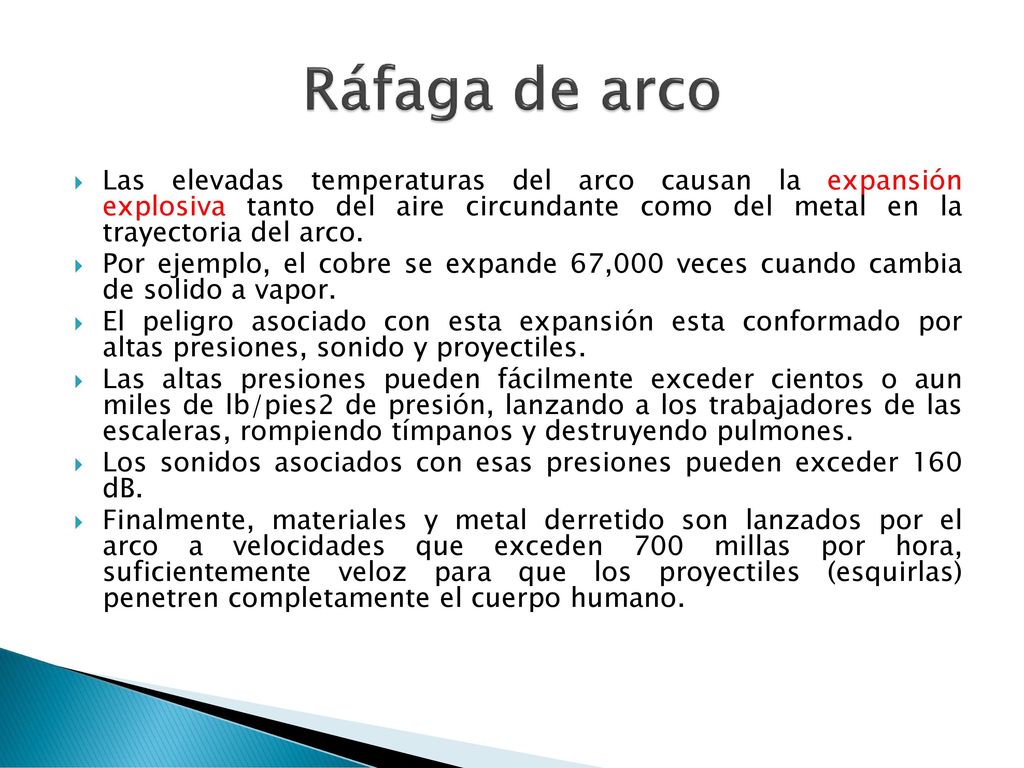

28 Ráfaga de arco Las elevadas temperaturas del arco causan la expansión explosiva tanto del aire circundante como del metal en la trayectoria del arco. Por ejemplo, el cobre se expande 67,000 veces cuando cambia de solido a vapor. El peligro asociado con esta expansión esta conformado por altas presiones, sonido y proyectiles. Las altas presiones pueden fácilmente exceder cientos o aun miles de lb/pies2 de presión, lanzando a los trabajadores de las escaleras, rompiendo tímpanos y destruyendo pulmones. Los sonidos asociados con esas presiones pueden exceder 160 dB. Finalmente, materiales y metal derretido son lanzados por el arco a velocidades que exceden 700 millas por hora, suficientemente veloz para que los proyectiles (esquirlas) penetren completamente el cuerpo humano.

29 Ejemplos de actividades que podrían plantear un riesgo de arco eléctrico
Trabajo en conductores y partes de circuitos energizados, incluyendo prueba de tensión. Quitar / instalar interruptores de circuitos o interruptores con fusibles. Retiro de tapas atornilladas (para exponer conductores o partes de circuitos desnudos energizados). Operación de interruptores de circuitos o interruptores con fusibles, con tapas abiertas. Trabajo en circuitos de control con conductores eléctricos y partes de circuitos energizados expuestos ≥120 volts.

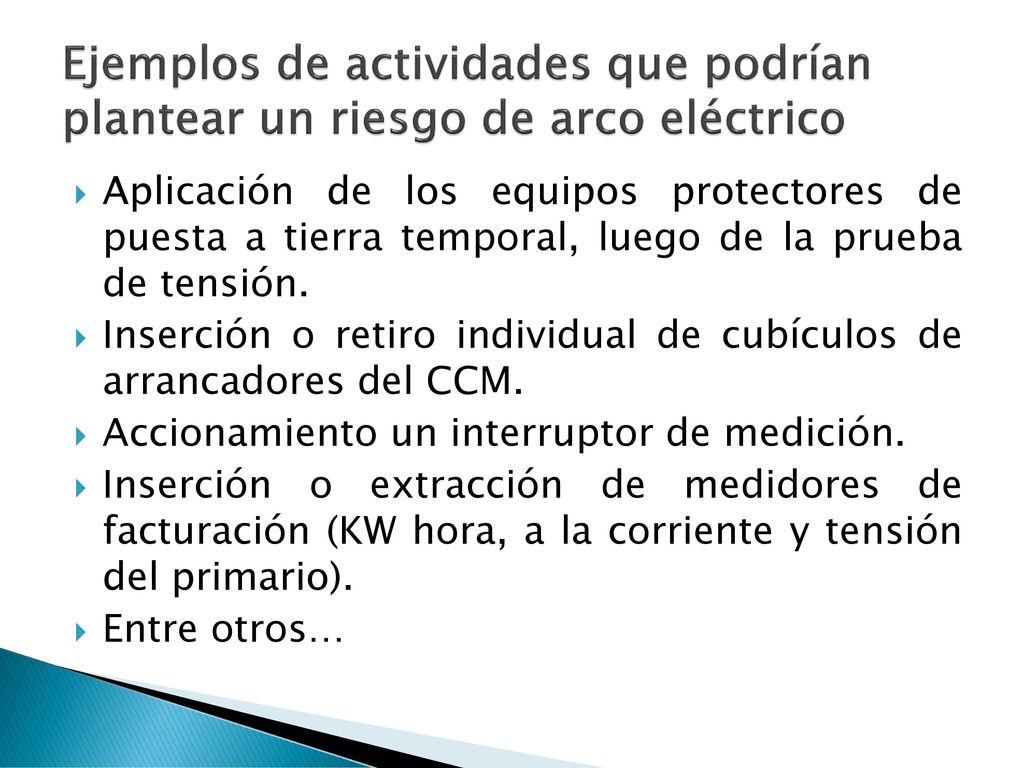

30 Ejemplos de actividades que podrían plantear un riesgo de arco eléctrico
Aplicación de los equipos protectores de puesta a tierra temporal, luego de la prueba de tensión. Inserción o retiro individual de cubículos de arrancadores del CCM. Accionamiento un interruptor de medición. Inserción o extracción de medidores de facturación (KW hora, a la corriente y tensión del primario). Entre otros…

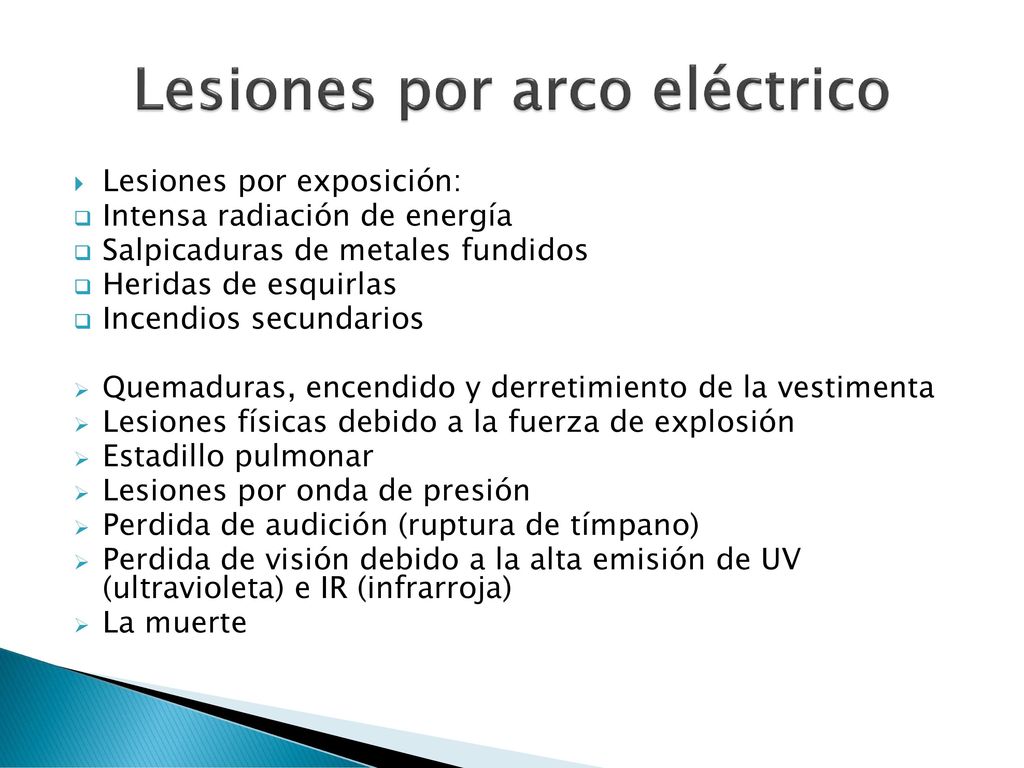

31 Lesiones por arco eléctrico
Lesiones por exposición: Intensa radiación de energía Salpicaduras de metales fundidos Heridas de esquirlas Incendios secundarios Quemaduras, encendido y derretimiento de la vestimenta Lesiones físicas debido a la fuerza de explosión Estadillo pulmonar Lesiones por onda de presión Perdida de audición (ruptura de tímpano) Perdida de visión debido a la alta emisión de UV (ultravioleta) e IR (infrarroja) La muerte

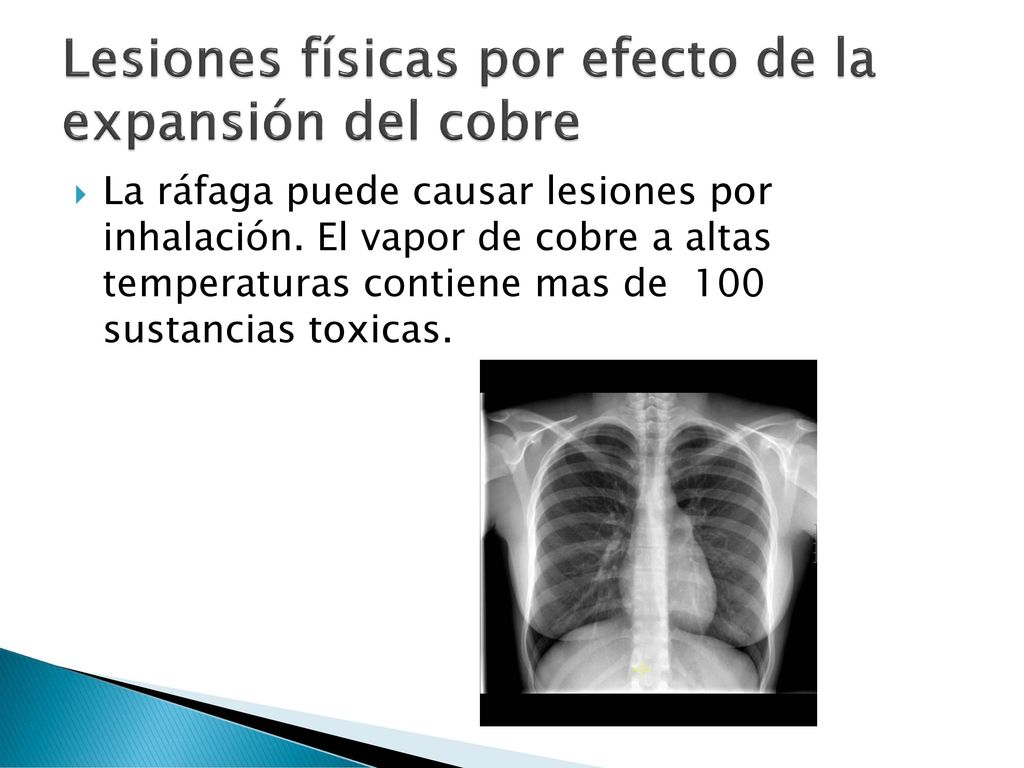

32 Lesiones físicas por efecto de la expansión del cobre
La ráfaga puede causar lesiones por inhalación. El vapor de cobre a altas temperaturas contiene mas de sustancias toxicas.

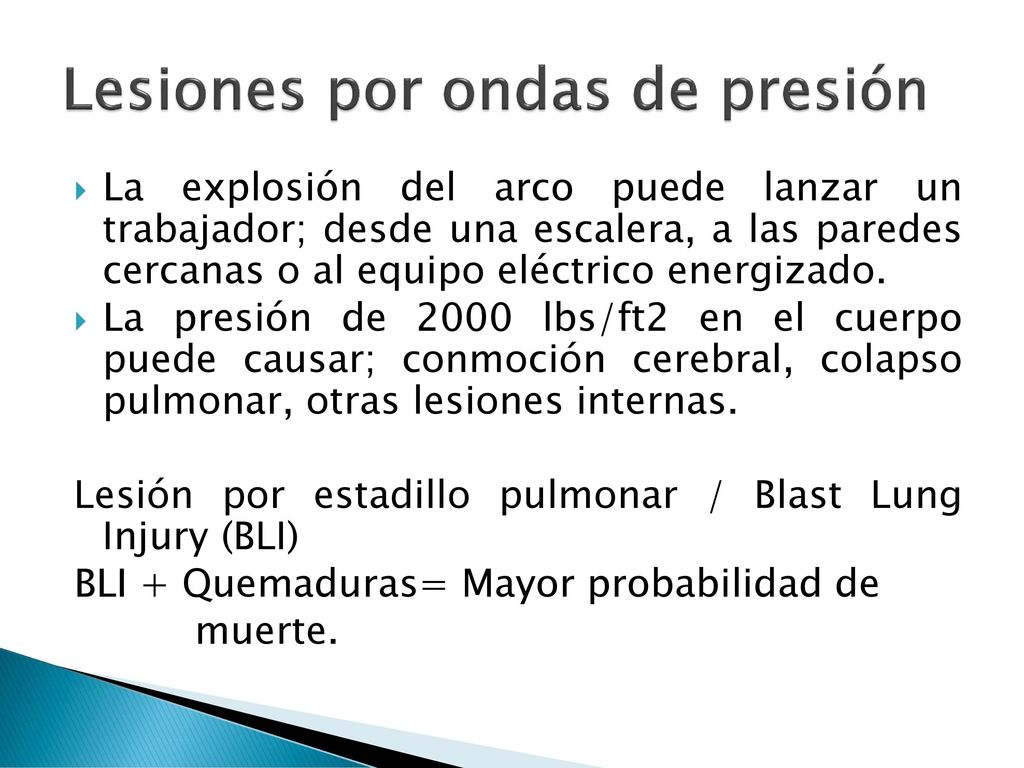

33 Lesiones por ondas de presión
La explosión del arco puede lanzar un trabajador; desde una escalera, a las paredes cercanas o al equipo eléctrico energizado. La presión de 2000 lbs/ft2 en el cuerpo puede causar; conmoción cerebral, colapso pulmonar, otras lesiones internas. Lesión por estadillo pulmonar / Blast Lung Injury (BLI) BLI + Quemaduras= Mayor probabilidad de muerte.

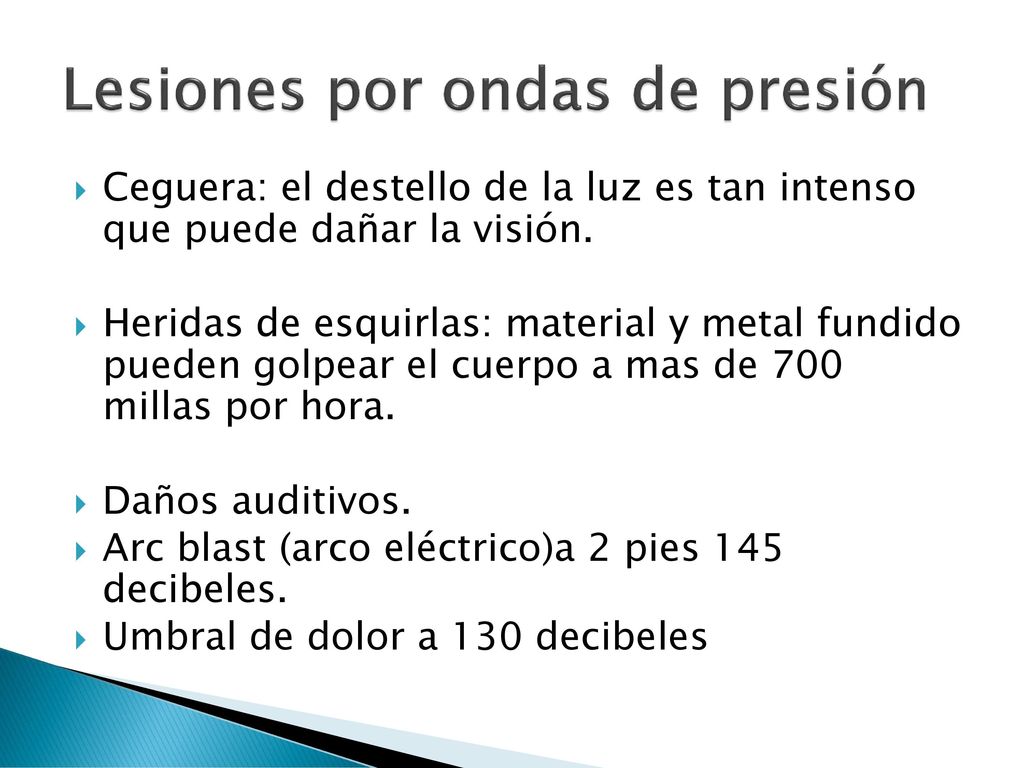

34 Lesiones por ondas de presión
Ceguera: el destello de la luz es tan intenso que puede dañar la visión. Heridas de esquirlas: material y metal fundido pueden golpear el cuerpo a mas de 700 millas por hora. Daños auditivos. Arc blast (arco eléctrico)a 2 pies 145 decibeles. Umbral de dolor a 130 decibeles

35 El Mantenimiento Basada en la Norma NFPA 70B

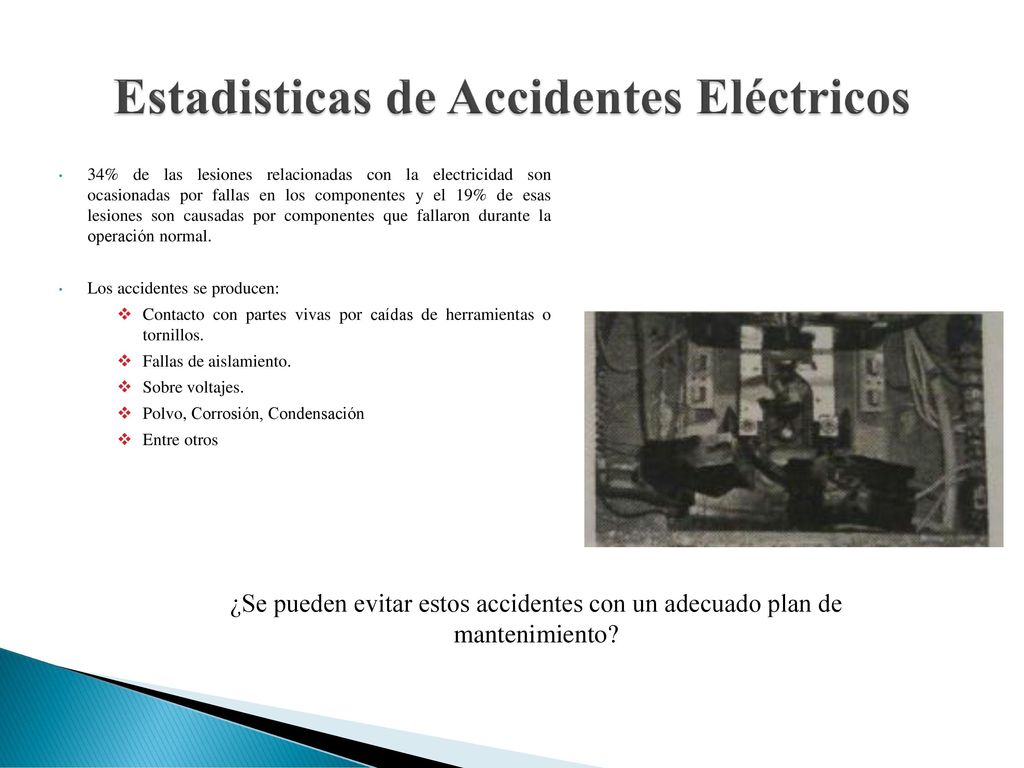

36 Estadisticas de Accidentes Eléctricos
34% de las lesiones relacionadas con la electricidad son ocasionadas por fallas en los componentes y el 19% de esas lesiones son causadas por componentes que fallaron durante la operación normal. Los accidentes se producen: Contacto con partes vivas por caídas de herramientas o tornillos. Fallas de aislamiento. Sobre voltajes. Polvo, Corrosión, Condensación Entre otros ¿Se pueden evitar estos accidentes con un adecuado plan de mantenimiento?

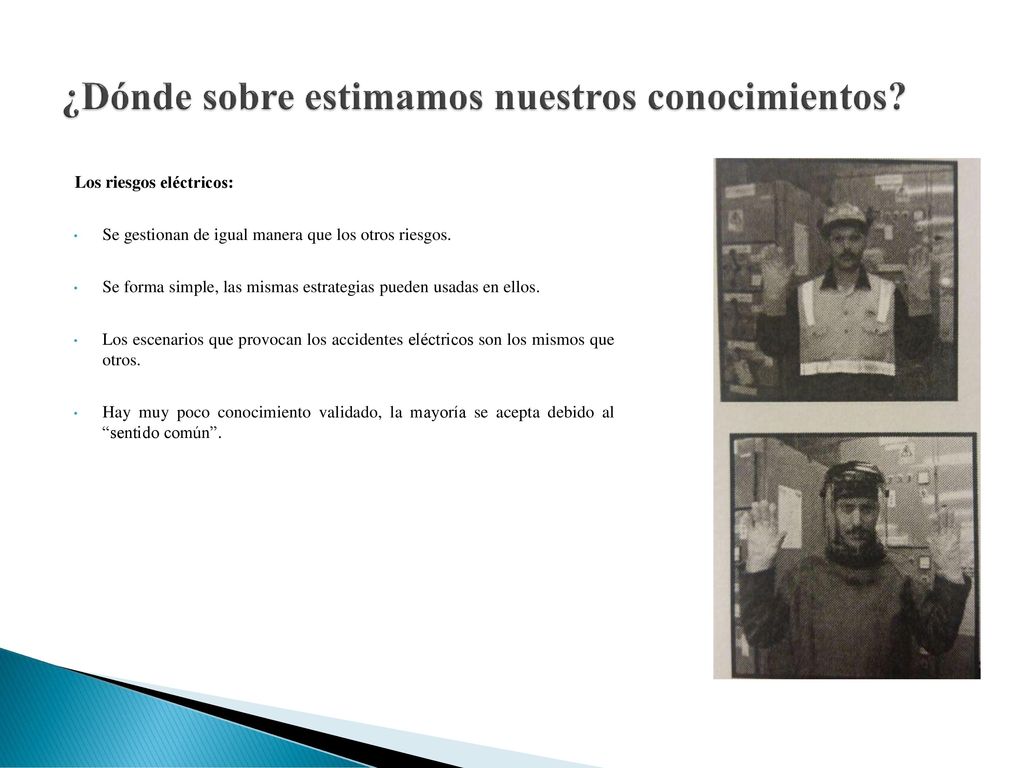

37 ¿Dónde sobre estimamos nuestros conocimientos?
Los riesgos eléctricos: Se gestionan de igual manera que los otros riesgos. Se forma simple, las mismas estrategias pueden usadas en ellos. Los escenarios que provocan los accidentes eléctricos son los mismos que otros. Hay muy poco conocimiento validado, la mayoría se acepta debido al “sentido común”.

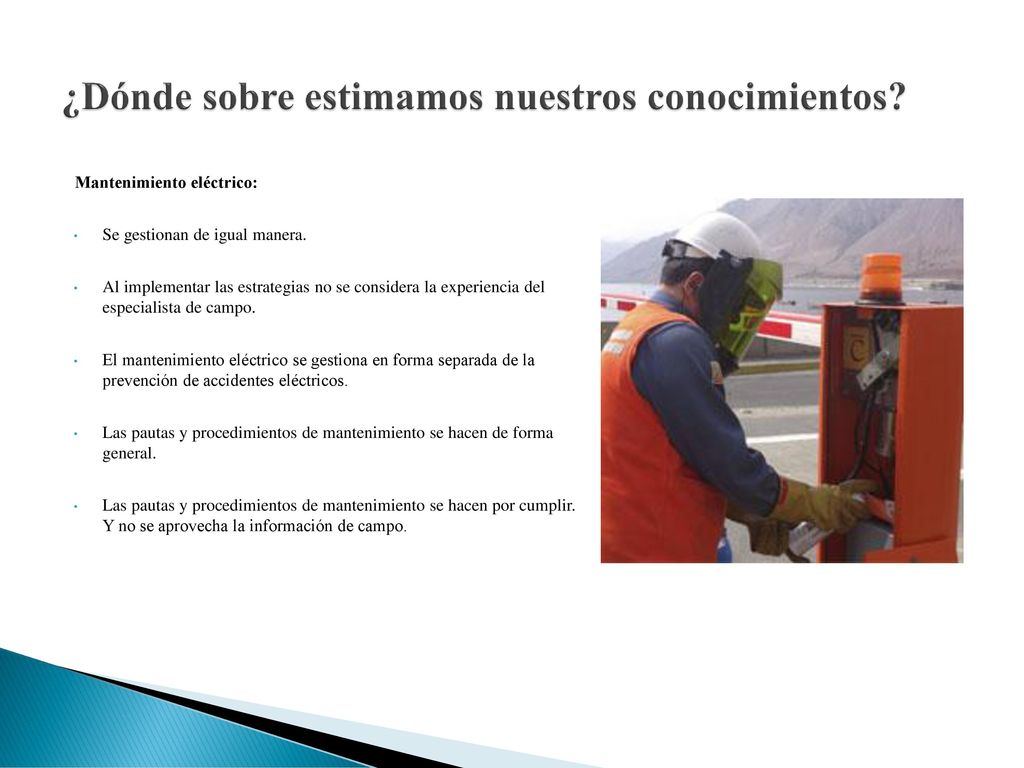

38 ¿Dónde sobre estimamos nuestros conocimientos?
Mantenimiento eléctrico: Se gestionan de igual manera. Al implementar las estrategias no se considera la experiencia del especialista de campo. El mantenimiento eléctrico se gestiona en forma separada de la prevención de accidentes eléctricos. Las pautas y procedimientos de mantenimiento se hacen de forma general. Las pautas y procedimientos de mantenimiento se hacen por cumplir. Y no se aprovecha la información de campo.

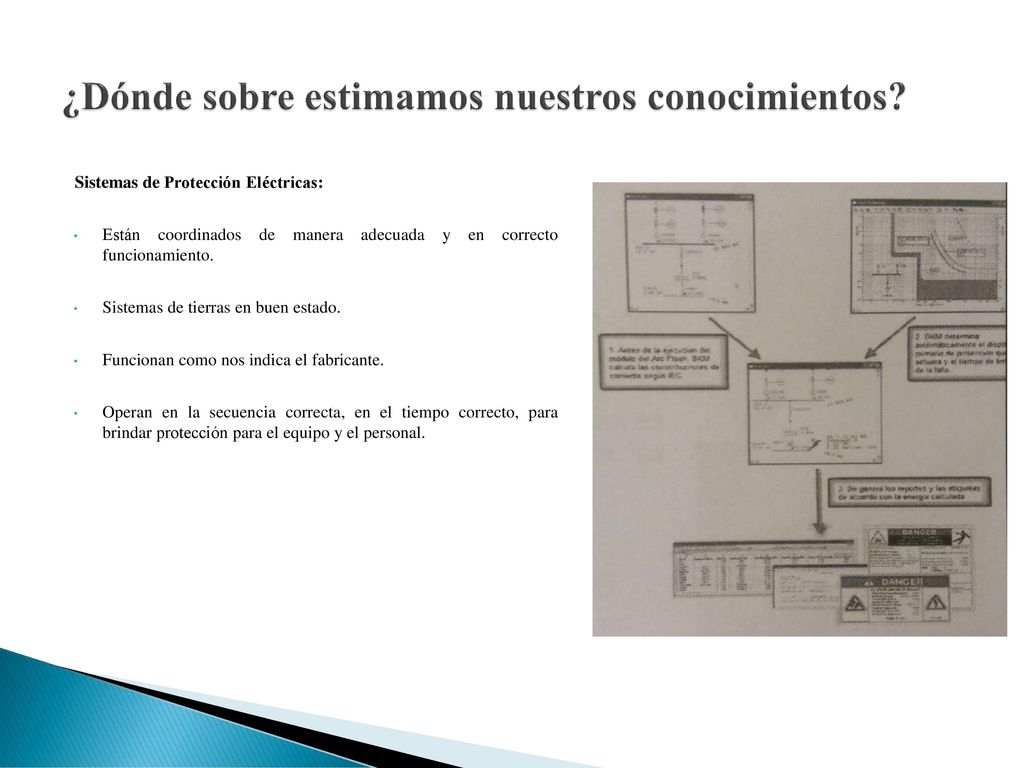

39 ¿Dónde sobre estimamos nuestros conocimientos?
Sistemas de Protección Eléctricas: Están coordinados de manera adecuada y en correcto funcionamiento. Sistemas de tierras en buen estado. Funcionan como nos indica el fabricante. Operan en la secuencia correcta, en el tiempo correcto, para brindar protección para el equipo y el personal.

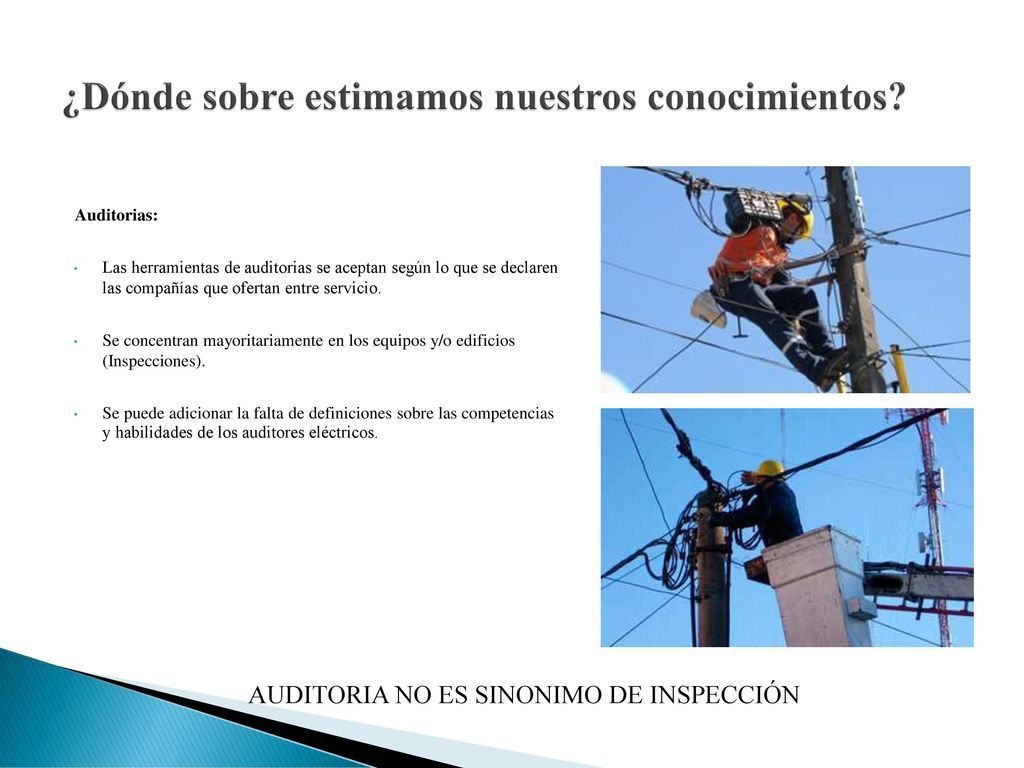

40 ¿Dónde sobre estimamos nuestros conocimientos?
Auditorias: Las herramientas de auditorias se aceptan según lo que se declaren las compañías que ofertan entre servicio. Se concentran mayoritariamente en los equipos y/o edificios (Inspecciones). Se puede adicionar la falta de definiciones sobre las competencias y habilidades de los auditores eléctricos. AUDITORIA NO ES SINONIMO DE INSPECCIÓN

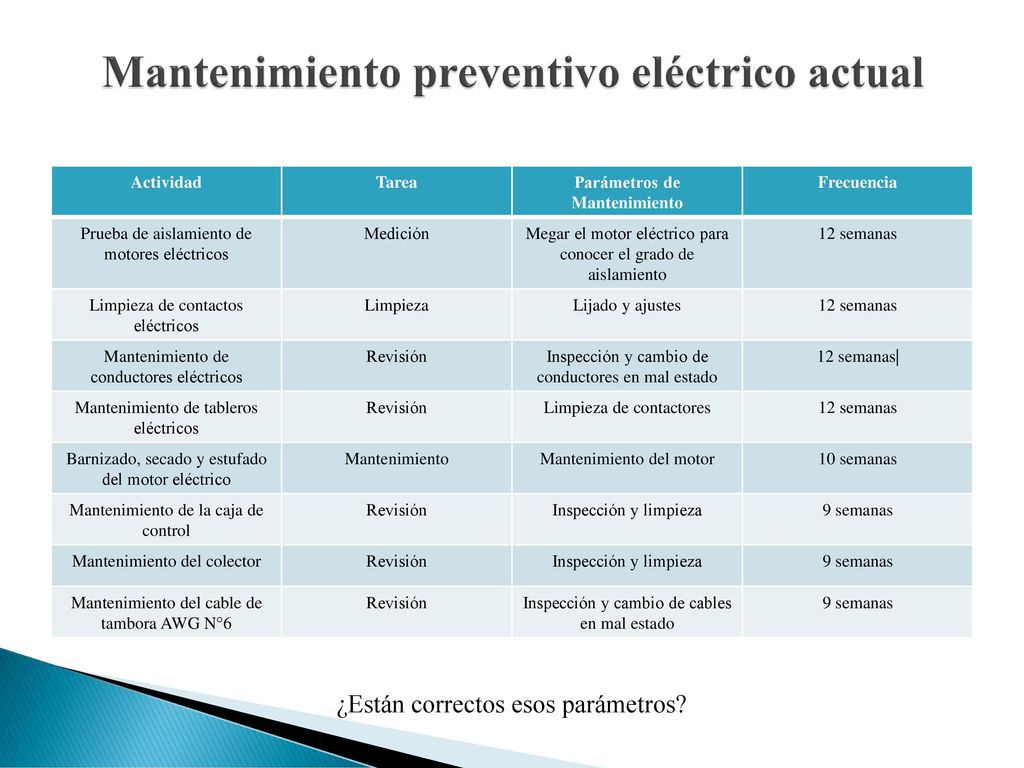

41 Mantenimiento preventivo eléctrico actual
Actividad Tarea Parámetros de Mantenimiento Frecuencia Prueba de aislamiento de motores eléctricos Medición Megar el motor eléctrico para conocer el grado de aislamiento 12 semanas Limpieza de contactos eléctricos Limpieza Lijado y ajustes Mantenimiento de conductores eléctricos Revisión Inspección y cambio de conductores en mal estado 12 semanas| Mantenimiento de tableros eléctricos Limpieza de contactores Barnizado, secado y estufado del motor eléctrico Mantenimiento Mantenimiento del motor 10 semanas Mantenimiento de la caja de control Inspección y limpieza 9 semanas Mantenimiento del colector Mantenimiento del cable de tambora AWG N°6 Inspección y cambio de cables en mal estado ¿Están correctos esos parámetros?

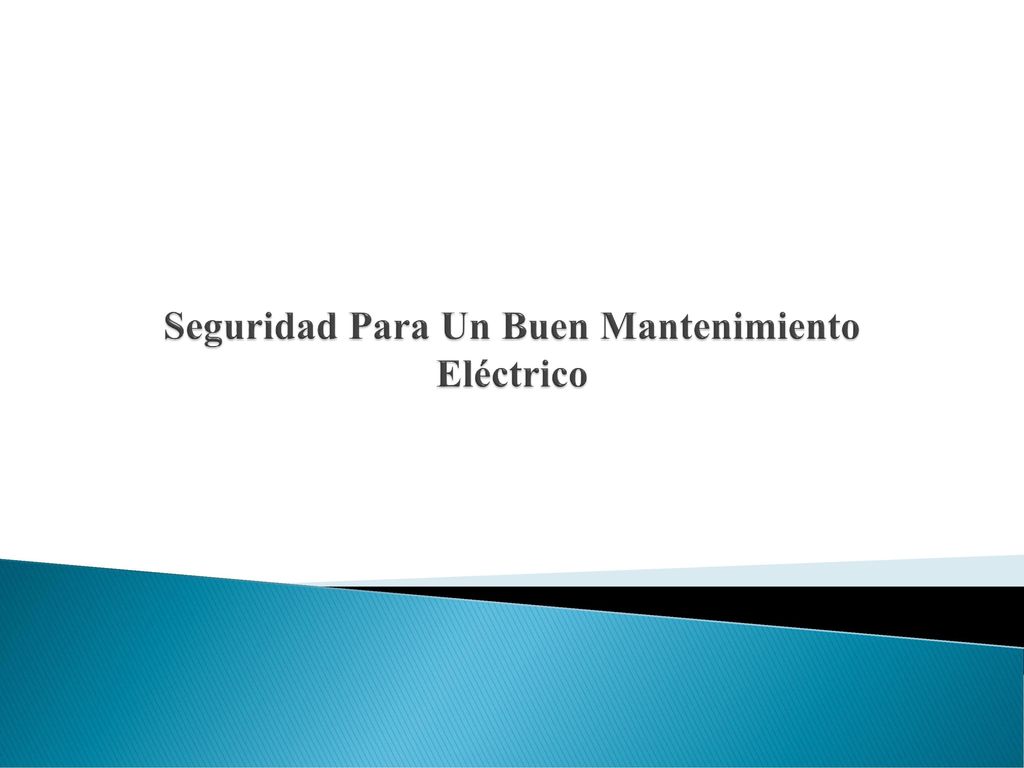

42 Seguridad Para Un Buen Mantenimiento Eléctrico

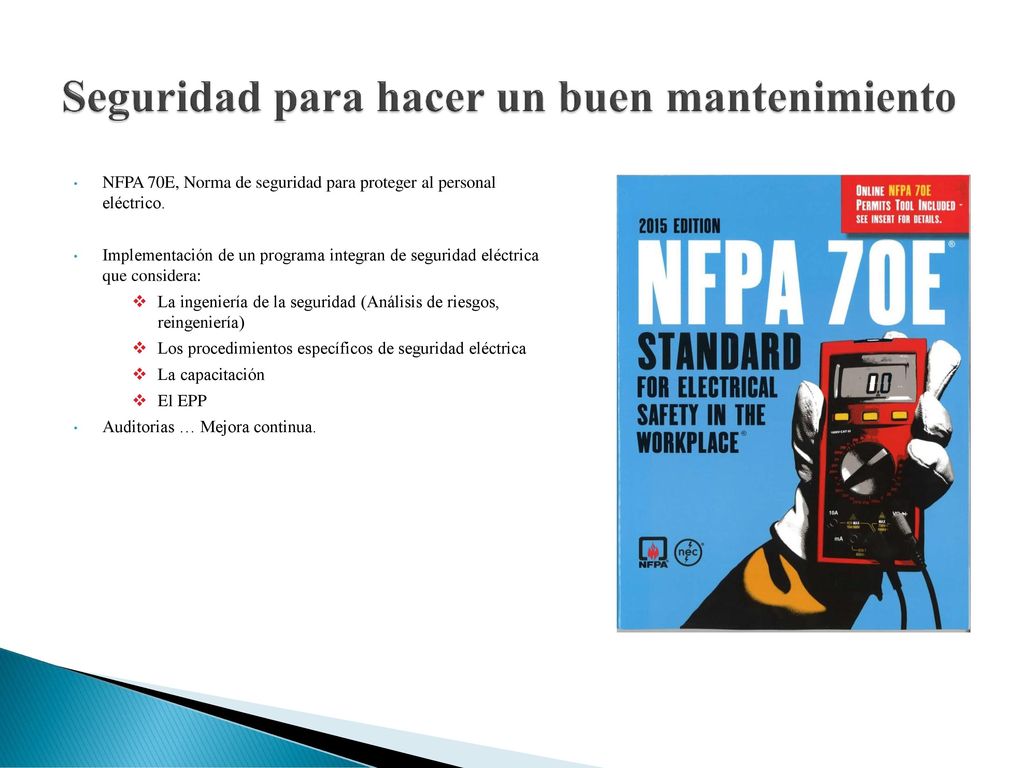

43 Seguridad para hacer un buen mantenimiento
NFPA 70E, Norma de seguridad para proteger al personal eléctrico. Implementación de un programa integran de seguridad eléctrica que considera: La ingeniería de la seguridad (Análisis de riesgos, reingeniería) Los procedimientos específicos de seguridad eléctrica La capacitación El EPP Auditorias … Mejora continua.

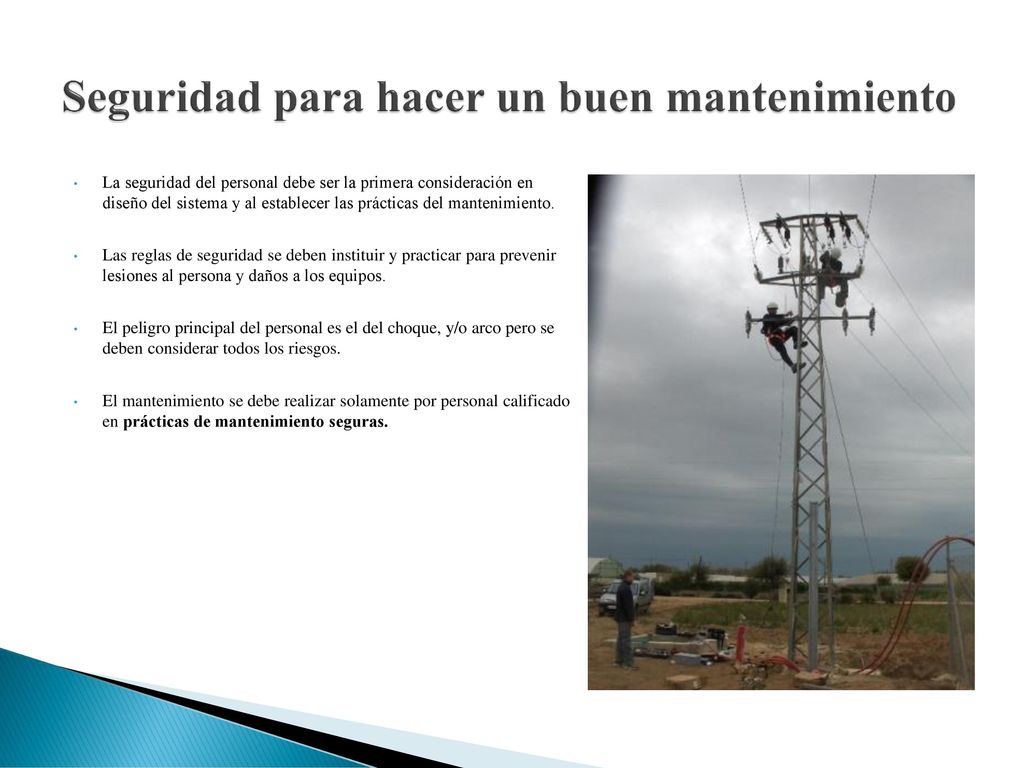

44 Seguridad para hacer un buen mantenimiento
La seguridad del personal debe ser la primera consideración en diseño del sistema y al establecer las prácticas del mantenimiento. Las reglas de seguridad se deben instituir y practicar para prevenir lesiones al persona y daños a los equipos. El peligro principal del personal es el del choque, y/o arco pero se deben considerar todos los riesgos. El mantenimiento se debe realizar solamente por personal calificado en prácticas de mantenimiento seguras.

45 Un Buen Plan De Mantenimiento Para La Seguridad Eléctrica

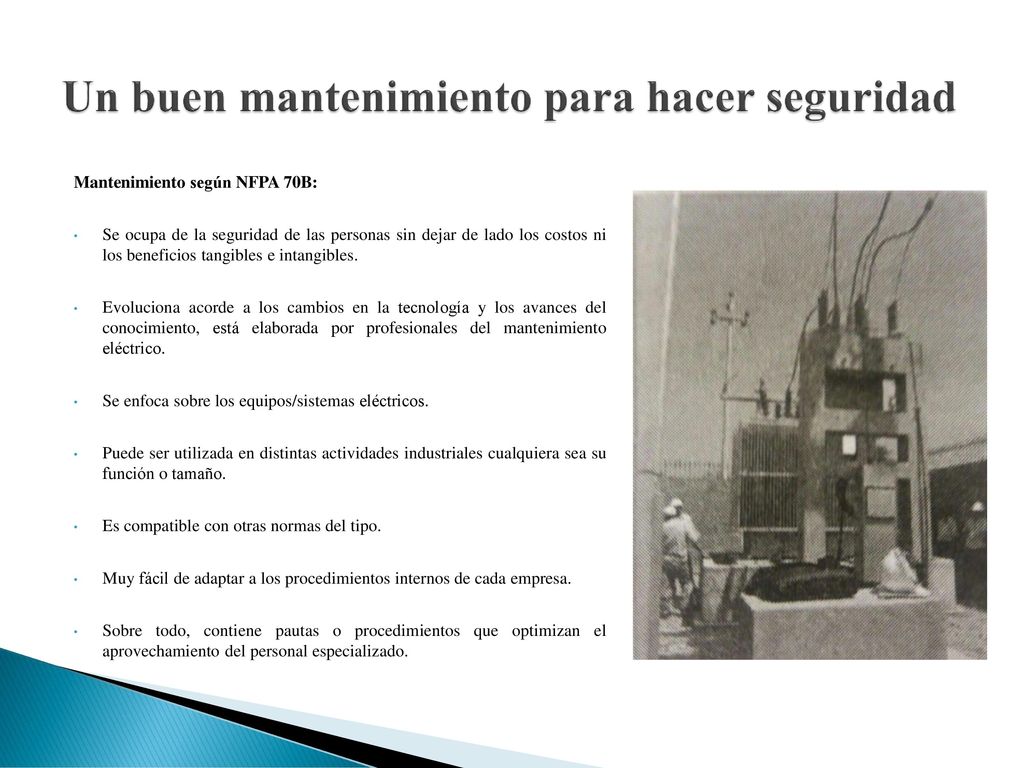

46 Un buen mantenimiento para hacer seguridad
Mantenimiento según NFPA 70B: Se ocupa de la seguridad de las personas sin dejar de lado los costos ni los beneficios tangibles e intangibles. Evoluciona acorde a los cambios en la tecnología y los avances del conocimiento, está elaborada por profesionales del mantenimiento eléctrico. Se enfoca sobre los equipos/sistemas eléctricos. Puede ser utilizada en distintas actividades industriales cualquiera sea su función o tamaño. Es compatible con otras normas del tipo. Muy fácil de adaptar a los procedimientos internos de cada empresa. Sobre todo, contiene pautas o procedimientos que optimizan el aprovechamiento del personal especializado.

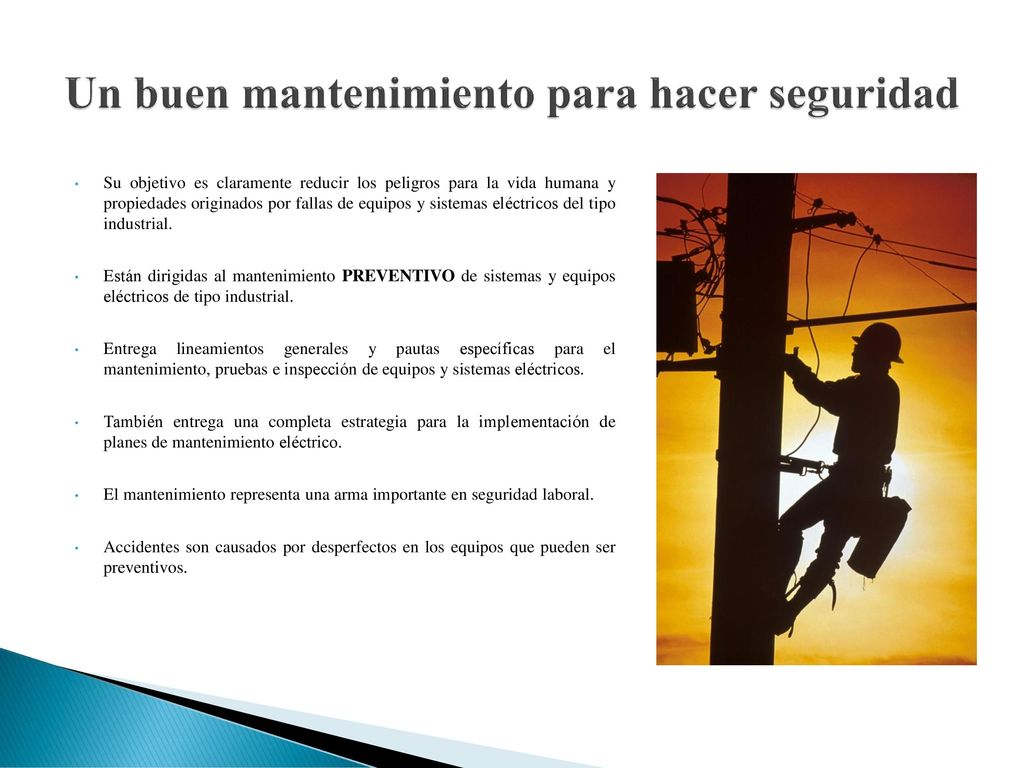

47 Un buen mantenimiento para hacer seguridad
Su objetivo es claramente reducir los peligros para la vida humana y propiedades originados por fallas de equipos y sistemas eléctricos del tipo industrial. Están dirigidas al mantenimiento PREVENTIVO de sistemas y equipos eléctricos de tipo industrial. Entrega lineamientos generales y pautas específicas para el mantenimiento, pruebas e inspección de equipos y sistemas eléctricos. También entrega una completa estrategia para la implementación de planes de mantenimiento eléctrico. El mantenimiento representa una arma importante en seguridad laboral. Accidentes son causados por desperfectos en los equipos que pueden ser preventivos.

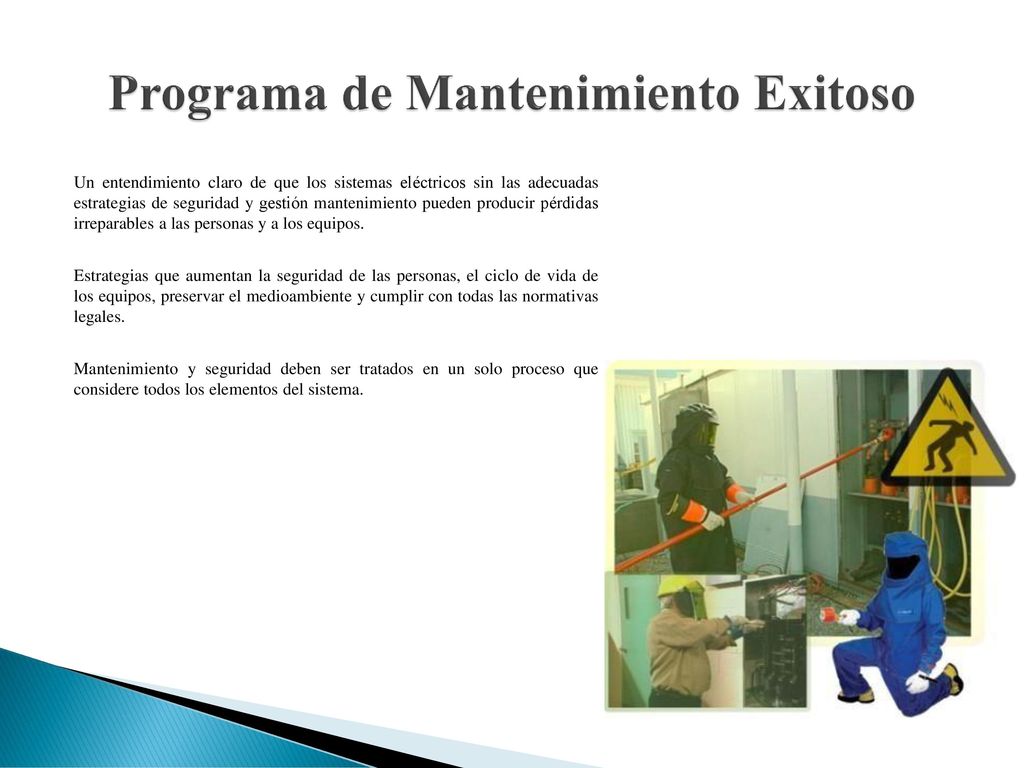

48 Programa de Mantenimiento Exitoso
Un entendimiento claro de que los sistemas eléctricos sin las adecuadas estrategias de seguridad y gestión mantenimiento pueden producir pérdidas irreparables a las personas y a los equipos. Estrategias que aumentan la seguridad de las personas, el ciclo de vida de los equipos, preservar el medioambiente y cumplir con todas las normativas legales. Mantenimiento y seguridad deben ser tratados en un solo proceso que considere todos los elementos del sistema.

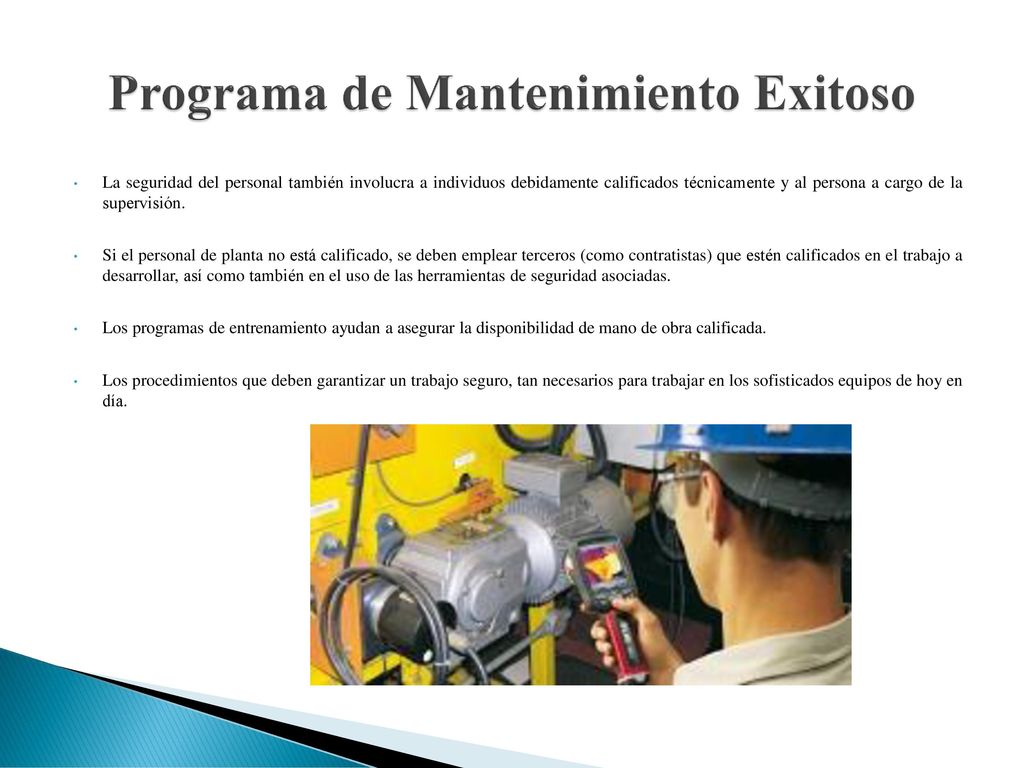

49 Programa de Mantenimiento Exitoso
La seguridad del personal también involucra a individuos debidamente calificados técnicamente y al persona a cargo de la supervisión. Si el personal de planta no está calificado, se deben emplear terceros (como contratistas) que estén calificados en el trabajo a desarrollar, así como también en el uso de las herramientas de seguridad asociadas. Los programas de entrenamiento ayudan a asegurar la disponibilidad de mano de obra calificada. Los procedimientos que deben garantizar un trabajo seguro, tan necesarios para trabajar en los sofisticados equipos de hoy en día.

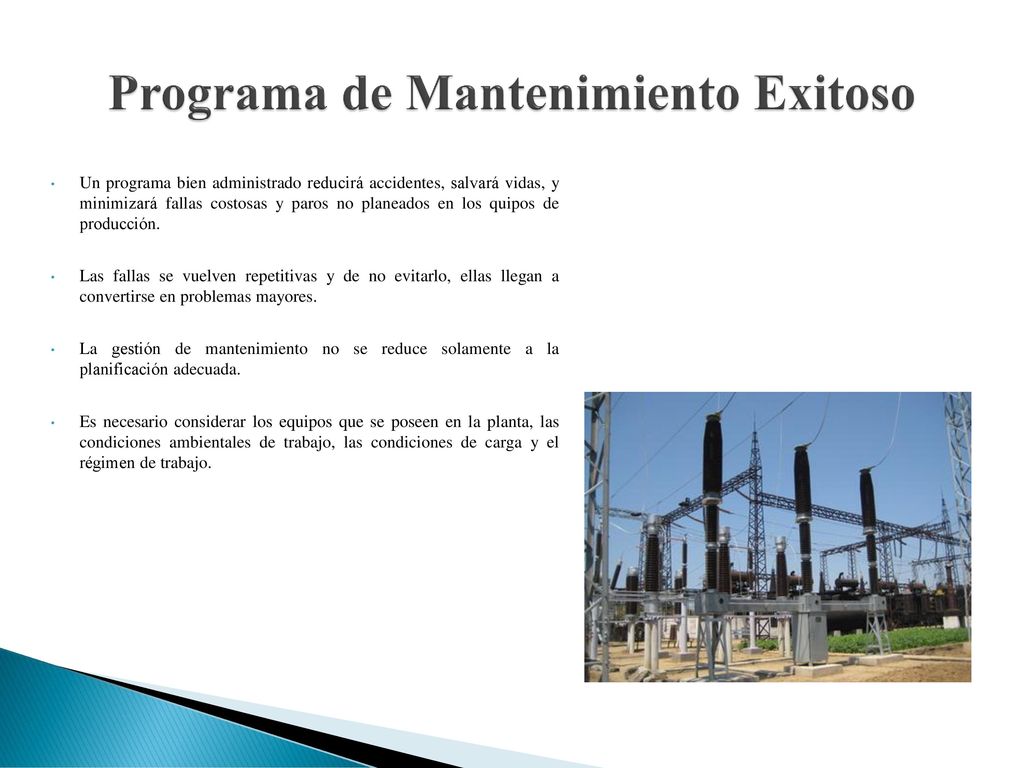

50 Programa de Mantenimiento Exitoso
Un programa bien administrado reducirá accidentes, salvará vidas, y minimizará fallas costosas y paros no planeados en los quipos de producción. Las fallas se vuelven repetitivas y de no evitarlo, ellas llegan a convertirse en problemas mayores. La gestión de mantenimiento no se reduce solamente a la planificación adecuada. Es necesario considerar los equipos que se poseen en la planta, las condiciones ambientales de trabajo, las condiciones de carga y el régimen de trabajo.

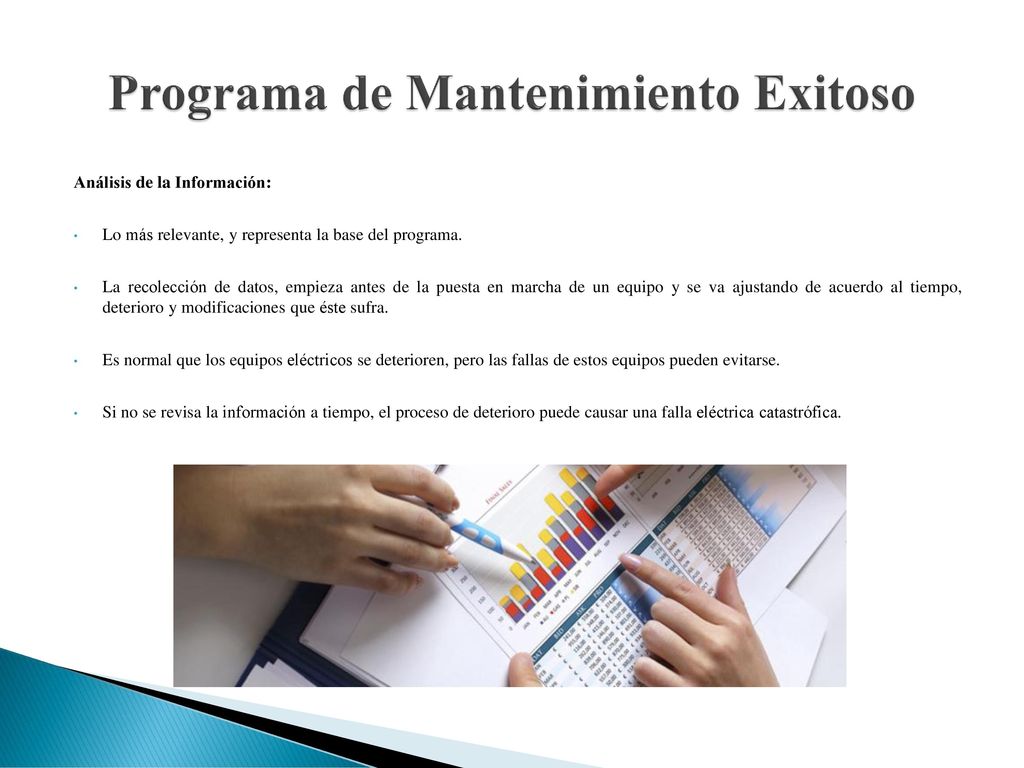

51 Programa de Mantenimiento Exitoso
Análisis de la Información: Lo más relevante, y representa la base del programa. La recolección de datos, empieza antes de la puesta en marcha de un equipo y se va ajustando de acuerdo al tiempo, deterioro y modificaciones que éste sufra. Es normal que los equipos eléctricos se deterioren, pero las fallas de estos equipos pueden evitarse. Si no se revisa la información a tiempo, el proceso de deterioro puede causar una falla eléctrica catastrófica.

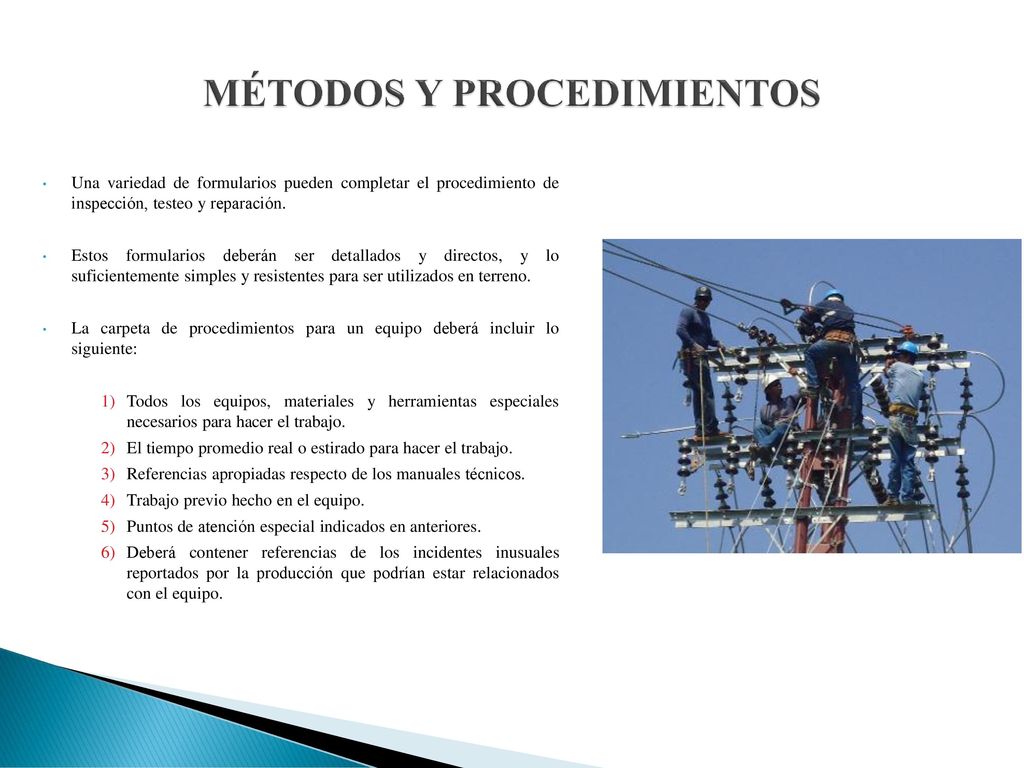

52 MÉTODOS Y PROCEDIMIENTOS
Una variedad de formularios pueden completar el procedimiento de inspección, testeo y reparación. Estos formularios deberán ser detallados y directos, y lo suficientemente simples y resistentes para ser utilizados en terreno. La carpeta de procedimientos para un equipo deberá incluir lo siguiente: Todos los equipos, materiales y herramientas especiales necesarios para hacer el trabajo. El tiempo promedio real o estirado para hacer el trabajo. Referencias apropiadas respecto de los manuales técnicos. Trabajo previo hecho en el equipo. Puntos de atención especial indicados en anteriores. Deberá contener referencias de los incidentes inusuales reportados por la producción que podrían estar relacionados con el equipo.

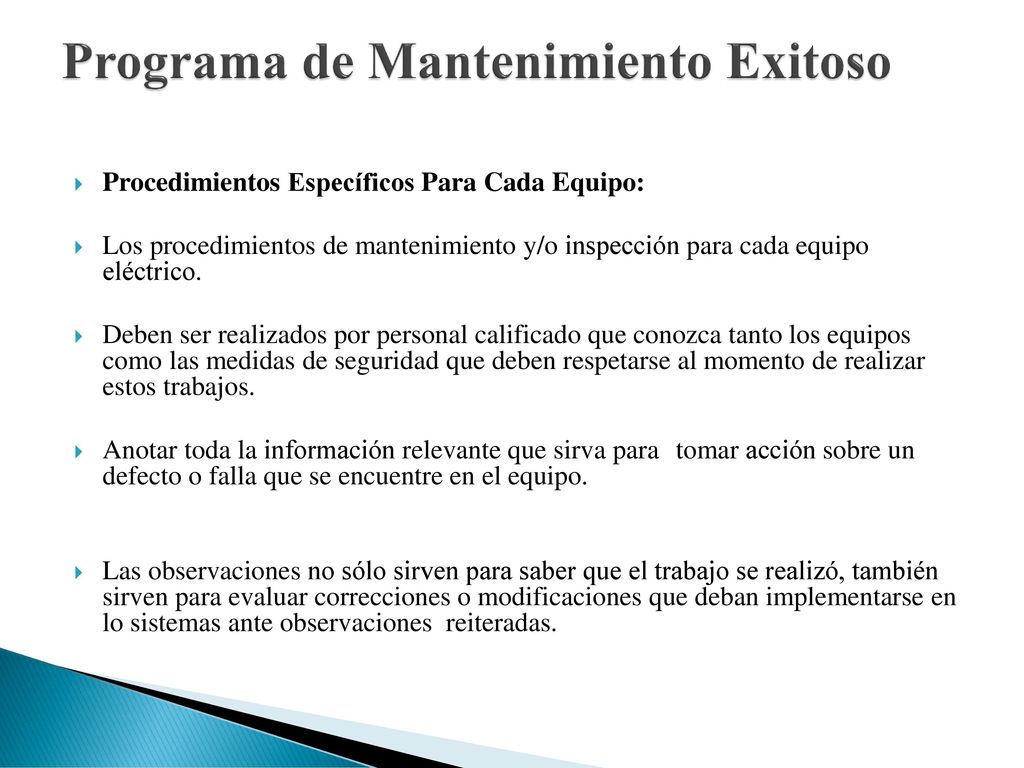

53 Programa de Mantenimiento Exitoso
Procedimientos Específicos Para Cada Equipo: Los procedimientos de mantenimiento y/o inspección para cada equipo eléctrico.  Deben ser realizados por personal calificado que conozca tanto los equipos como las medidas de seguridad que deben respetarse al momento de realizar estos trabajos. Anotar toda la información relevante que sirva para tomar acción sobre un defecto o falla que se encuentre en el equipo. Las observaciones no sólo sirven para saber que el trabajo se realizó, también sirven para evaluar correcciones o modificaciones que deban implementarse en lo sistemas ante observaciones reiteradas.

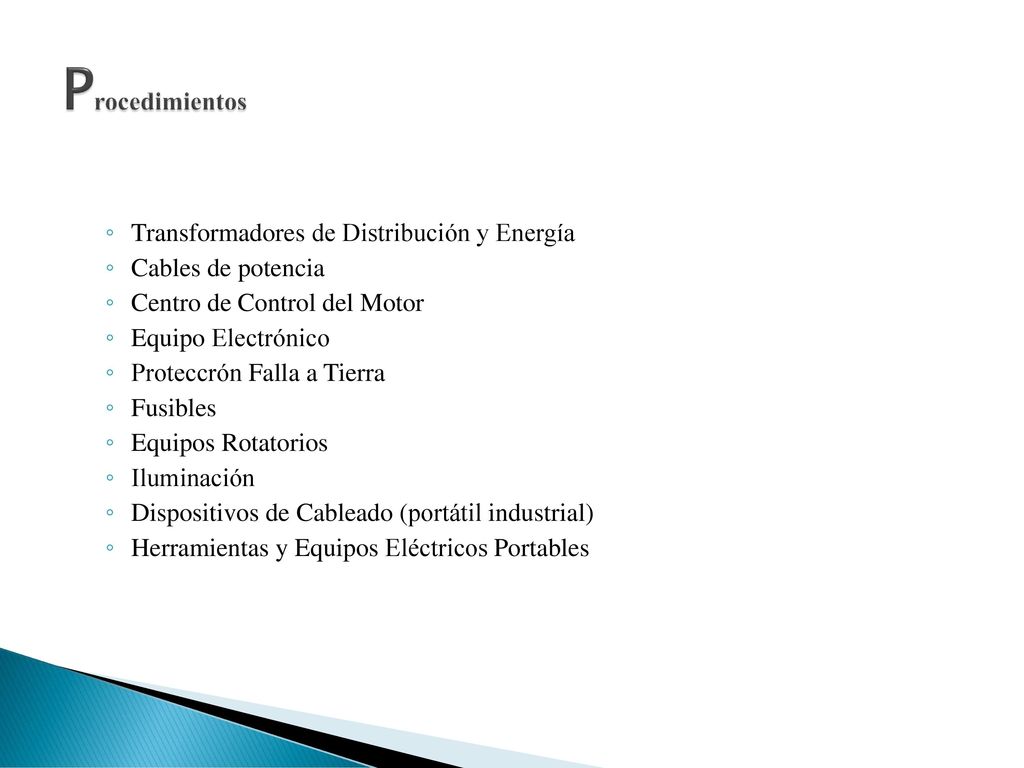

54 Procedimientos Transformadores de Distribución y Energía
Cables de potencia Centro de Control del Motor Equipo Electrónico Proteccrón Falla a Tierra Fusibles Equipos Rotatorios Iluminación Dispositivos de Cableado (portátil industrial) Herramientas y Equipos Eléctricos Portables

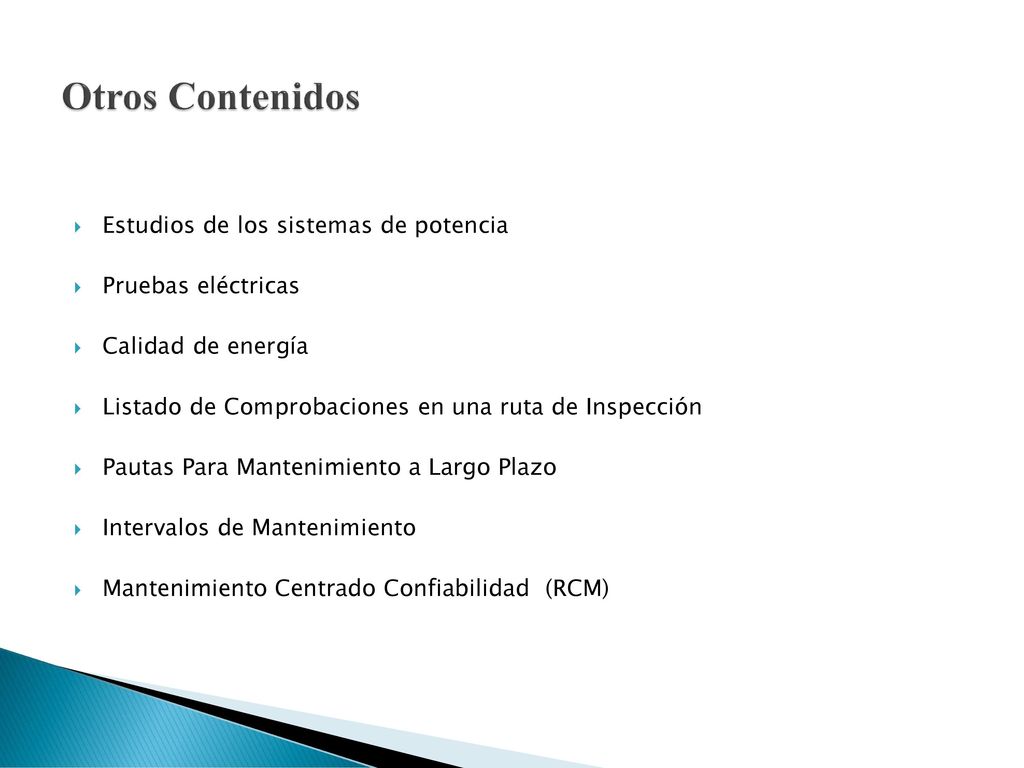

55 Otros Contenidos Estudios de los sistemas de potencia
Pruebas eléctricas Calidad de energía Listado de Comprobaciones en una ruta de Inspección Pautas Para Mantenimiento a Largo Plazo Intervalos de Mantenimiento Mantenimiento Centrado Confiabilidad (RCM)

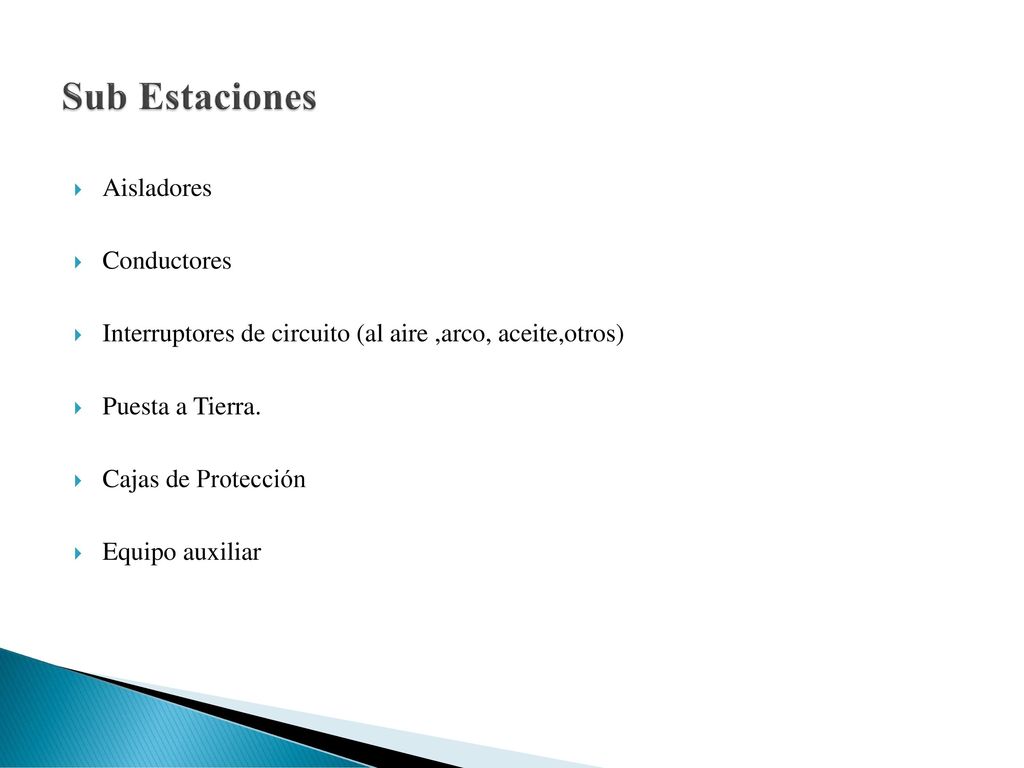

56 Sub Estaciones Aisladores Conductores
Conductores Interruptores de circuito (al aire ,arco, aceite,otros) Puesta a Tierra. Cajas de Protección Equipo auxiliar

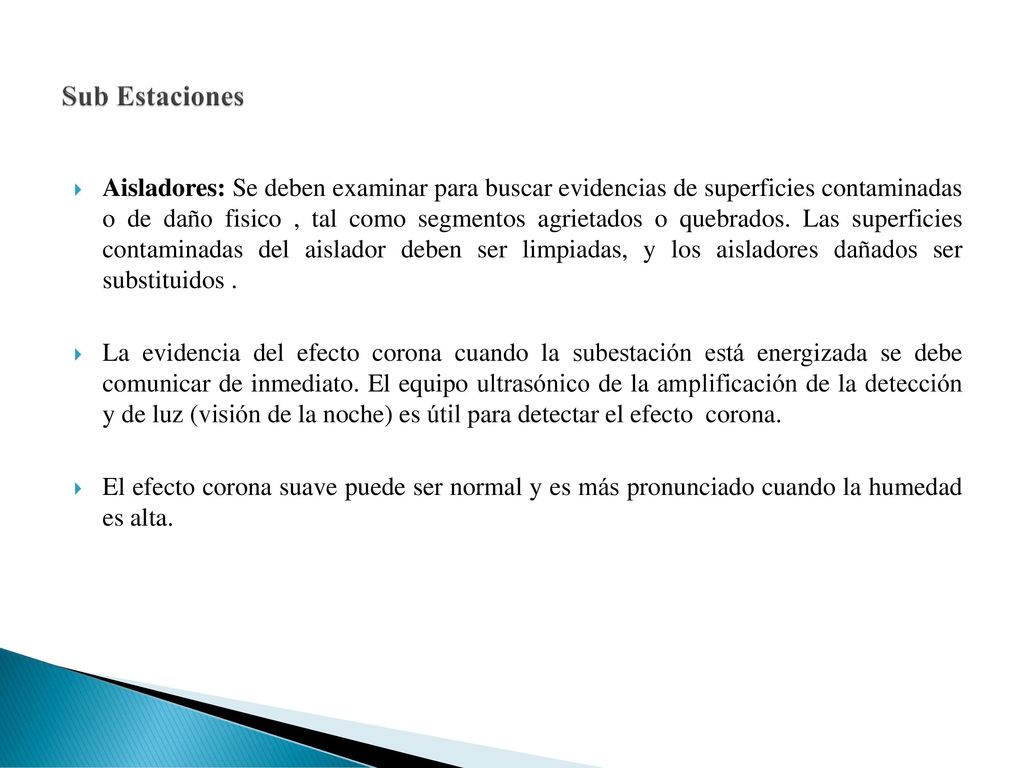

57 Sub Estaciones Aisladores: Se deben examinar para buscar evidencias de superficies contaminadas o de daño fisico , tal como segmentos agrietados o quebrados. Las superficies contaminadas del aislador deben ser limpiadas, y los aisladores dañados ser substituidos . La evidencia del efecto corona cuando la subestación está energizada se debe comunicar de inmediato. El equipo ultrasónico de la amplificación de la detección y de luz (visión de la noche) es útil para detectar el efecto corona. El efecto corona suave puede ser normal y es más pronunciado cuando la humedad es alta.

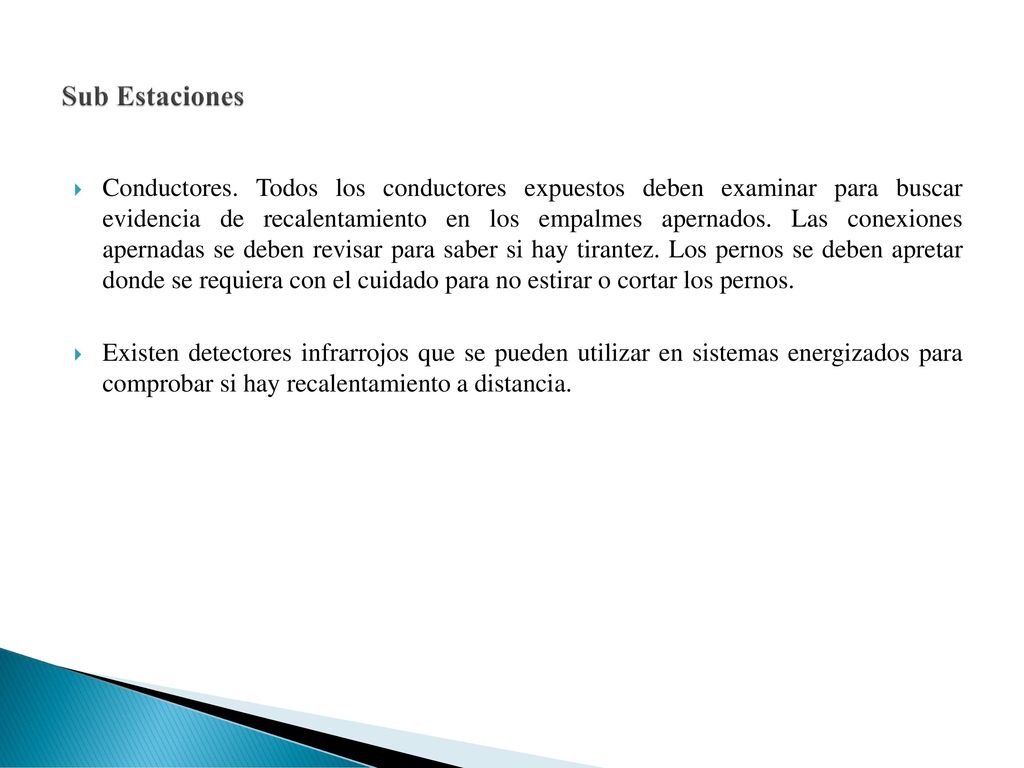

58 Sub Estaciones Conductores. Todos los conductores expuestos deben examinar para buscar evidencia de recalentamiento en los empalmes apernados. Las conexiones apernadas se deben revisar para saber si hay tirantez. Los pernos se deben apretar donde se requiera con el cuidado para no estirar o cortar los pernos. Existen detectores infrarrojos que se pueden utilizar en sistemas energizados para comprobar si hay recalentamiento a distancia.

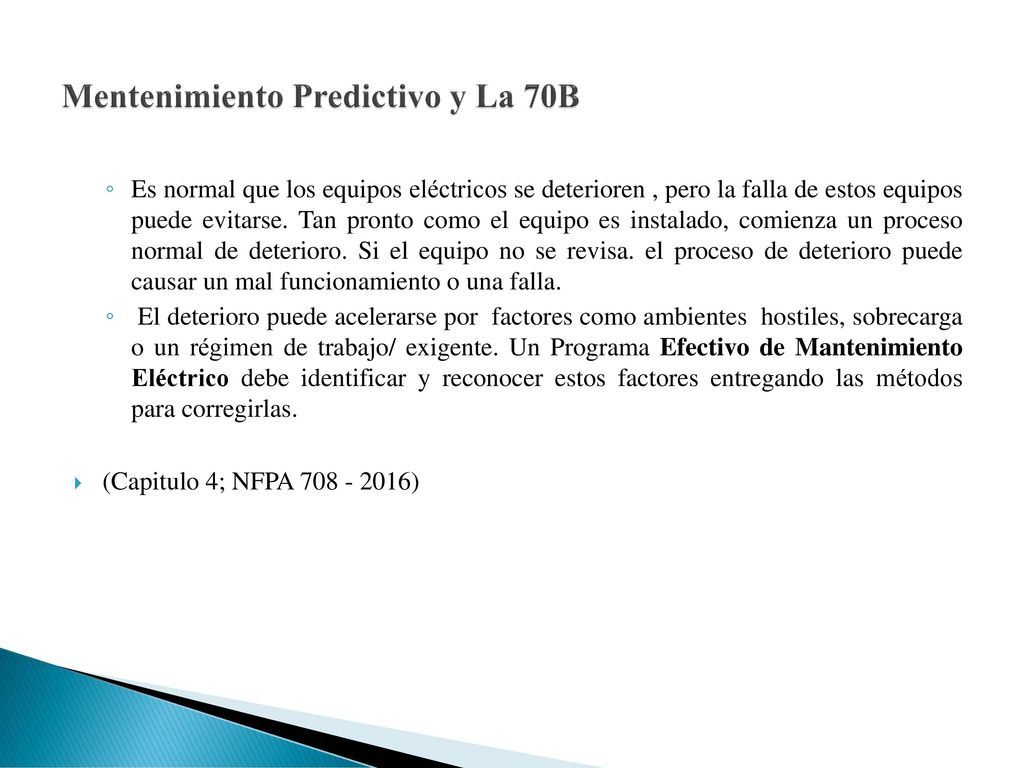

59 Mentenimiento Predictivo y La 70B
Es normal que los equipos eléctricos se deterioren , pero la falla de estos equipos puede evitarse. Tan pronto como el equipo es instalado, comienza un proceso normal de deterioro. Si el equipo no se revisa. el proceso de deterioro puede causar un mal funcionamiento o una falla. El deterioro puede acelerarse por factores como ambientes hostiles, sobrecarga o un régimen de trabajo/ exigente. Un Programa Efectivo de Mantenimiento Eléctrico debe identificar y reconocer estos factores entregando las métodos para corregirlas. (Capitulo 4; NFPA )

60 NFPA 70B: Seguridad Eléctrica en los Lugares de Trabajo

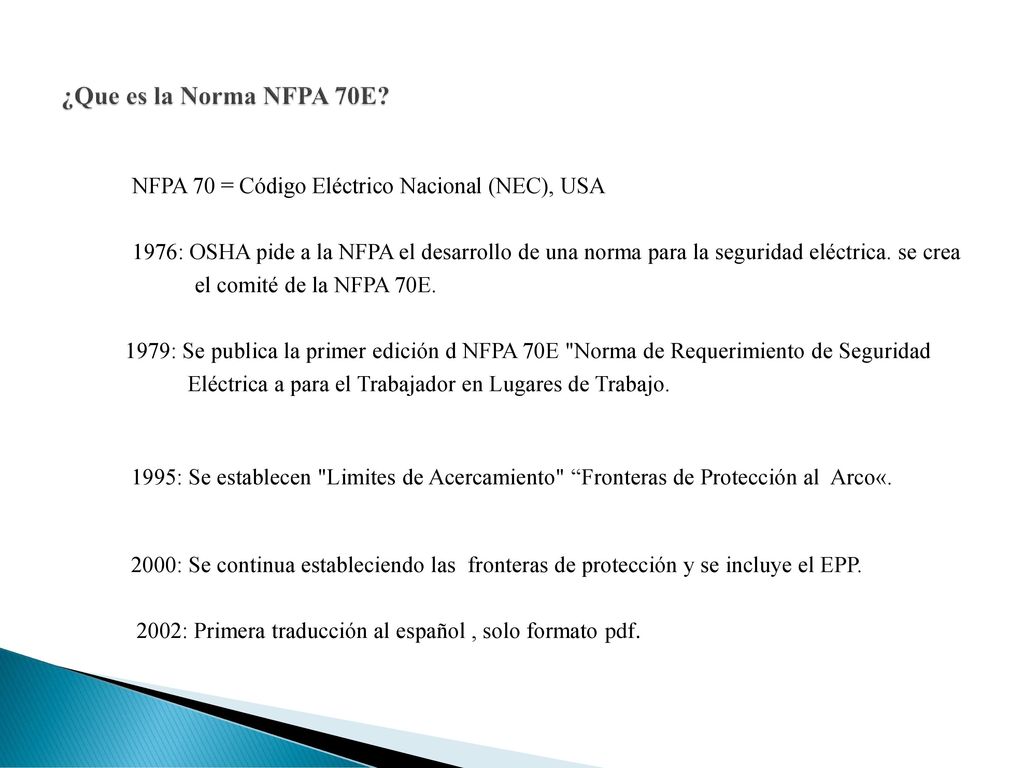

61 ¿Que es la Norma NFPA 70E? NFPA 70 = Código Eléctrico Nacional (NEC), USA 1976: OSHA pide a la NFPA el desarrollo de una norma para la seguridad eléctrica. se crea el comité de la NFPA 70E. 1979: Se publica la primer edición d NFPA 70E "Norma de Requerimiento de Seguridad Eléctrica a para el Trabajador en Lugares de Trabajo. 1995: Se establecen "Limites de Acercamiento" “Fronteras de Protección al Arco«. 2000: Se continua estableciendo las fronteras de protección y se incluye el EPP. 2002: Primera traducción al español , solo formato pdf.

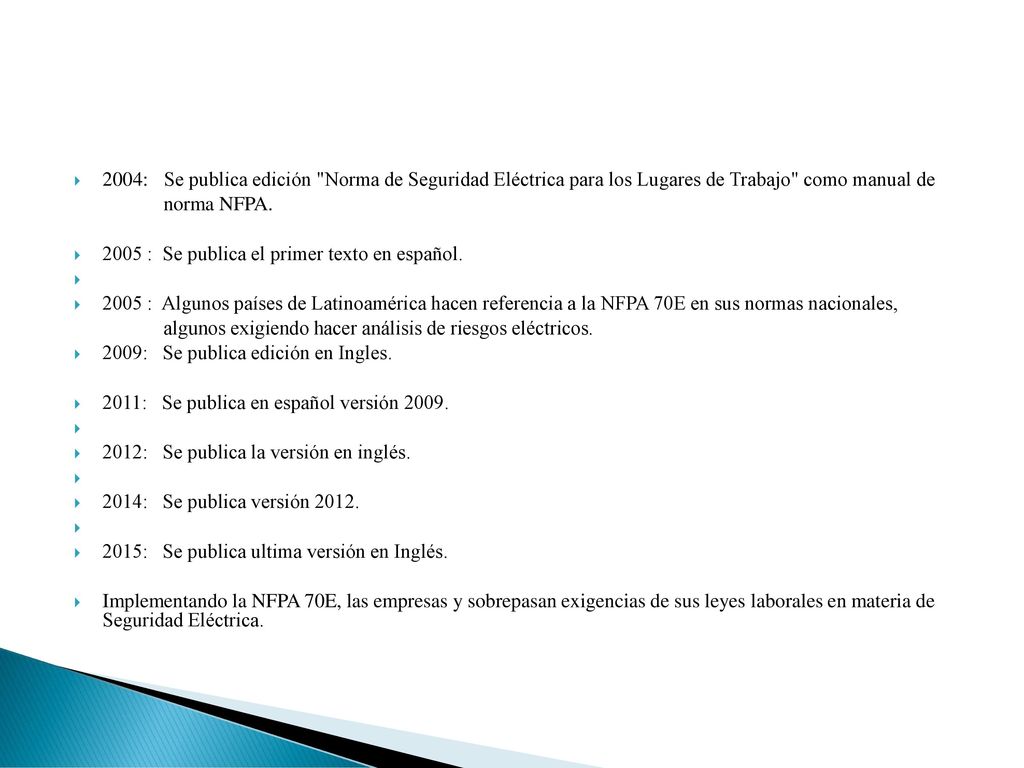

62 2004: Se publica edición "Norma de Seguridad Eléctrica para los Lugares de Trabajo" como manual de
norma NFPA. 2005 : Se publica el primer texto en español. 2005 : Algunos países de Latinoamérica hacen referencia a la NFPA 70E en sus normas nacionales, algunos exigiendo hacer análisis de riesgos eléctricos. 2009: Se publica edición en Ingles. 2011: Se publica en español versión 2009. 2012: Se publica la versión en inglés. 2014: Se publica versión 2012. 2015: Se publica ultima versión en Inglés. Implementando la NFPA 70E, las empresas y sobrepasan exigencias de sus leyes laborales en materia de Seguridad Eléctrica.

63 Estructura y Contenido de la Norma
Su estructura es de 5 partes: Articulo 90: Introducción Capitulo 1: Practicas de Trabajo Relacionadas con la Seguridad Capitulo 2: Requisitos de Seguridad Relacionados con el Mantenimiento Capitulo 3: Requisitos de Seguridad para Equipos Especiales Anexos A al O

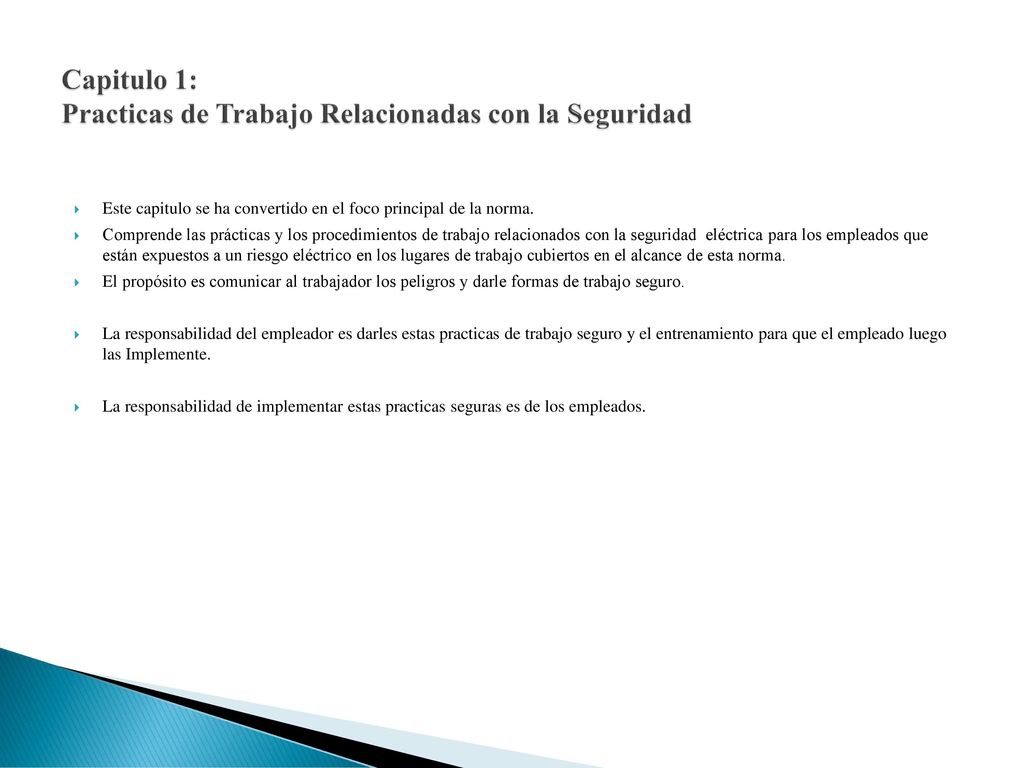

64 Capitulo 1: Practicas de Trabajo Relacionadas con la Seguridad
Este capitulo se ha convertido en el foco principal de la norma.   Comprende las prácticas y los procedimientos de trabajo relacionados con la seguridad eléctrica para los empleados que están expuestos a un riesgo eléctrico en los lugares de trabajo cubiertos en el alcance de esta norma. El propósito es comunicar al trabajador los peligros y darle formas de trabajo seguro. La responsabilidad del empleador es darles estas practicas de trabajo seguro y el entrenamiento para que el empleado luego las Implemente. La responsabilidad de implementar estas practicas seguras es de los empleados.

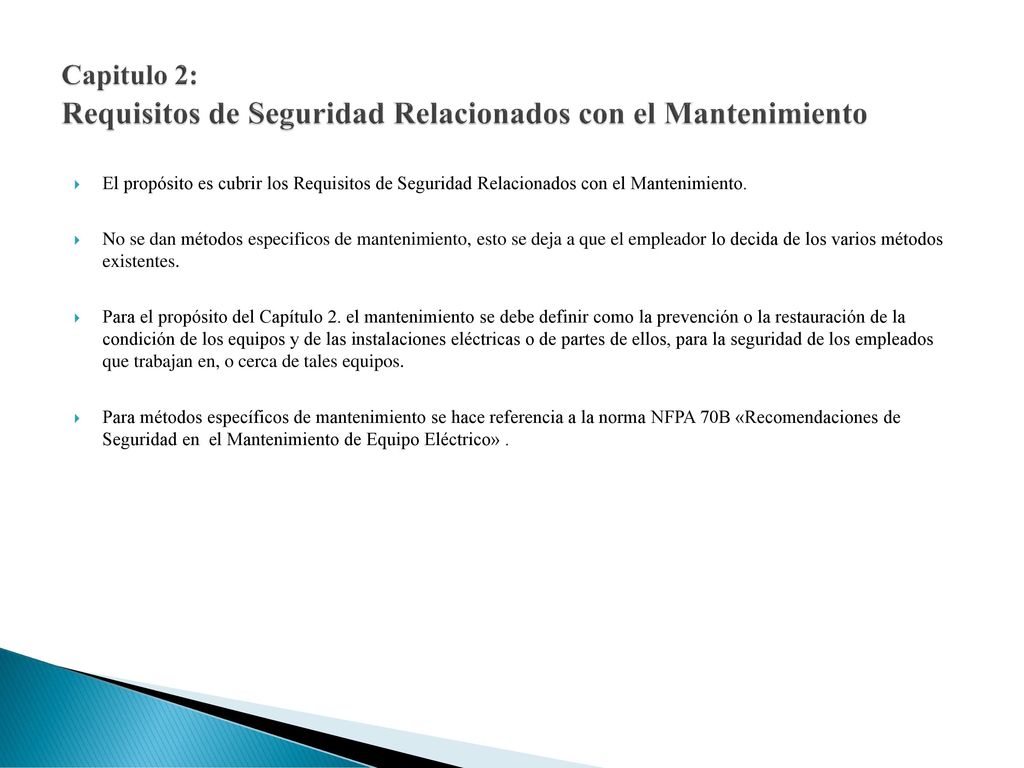

65 Capitulo 2: Requisitos de Seguridad Relacionados con el Mantenimiento
El propósito es cubrir los Requisitos de Seguridad Relacionados con el Mantenimiento. No se dan métodos especificos de mantenimiento, esto se deja a que el empleador lo decida de los varios métodos existentes. Para el propósito del Capítulo 2. el mantenimiento se debe definir como la prevención o la restauración de la condición de los equipos y de las instalaciones eléctricas o de partes de ellos, para la seguridad de los empleados que trabajan en, o cerca de tales equipos. Para métodos específicos de mantenimiento se hace referencia a la norma NFPA 70B «Recomendaciones de Seguridad en el Mantenimiento de Equipo Eléctrico» .

66 CAPITULO 3: Requisitos de Seguridad para Equipos Especiales
Este capitulo suplementa o modifica los requerimientos generales del capitulo 1. El comité técnico de la norma agrego en las nuevas ediciones y continuara en el futuro agregando artículos para otros tipos de equipos especiales . El propósito es cubrir los requisitos de seguridad para e1 trabajo y mantenimiento de equipos especiales por parte del empleado.

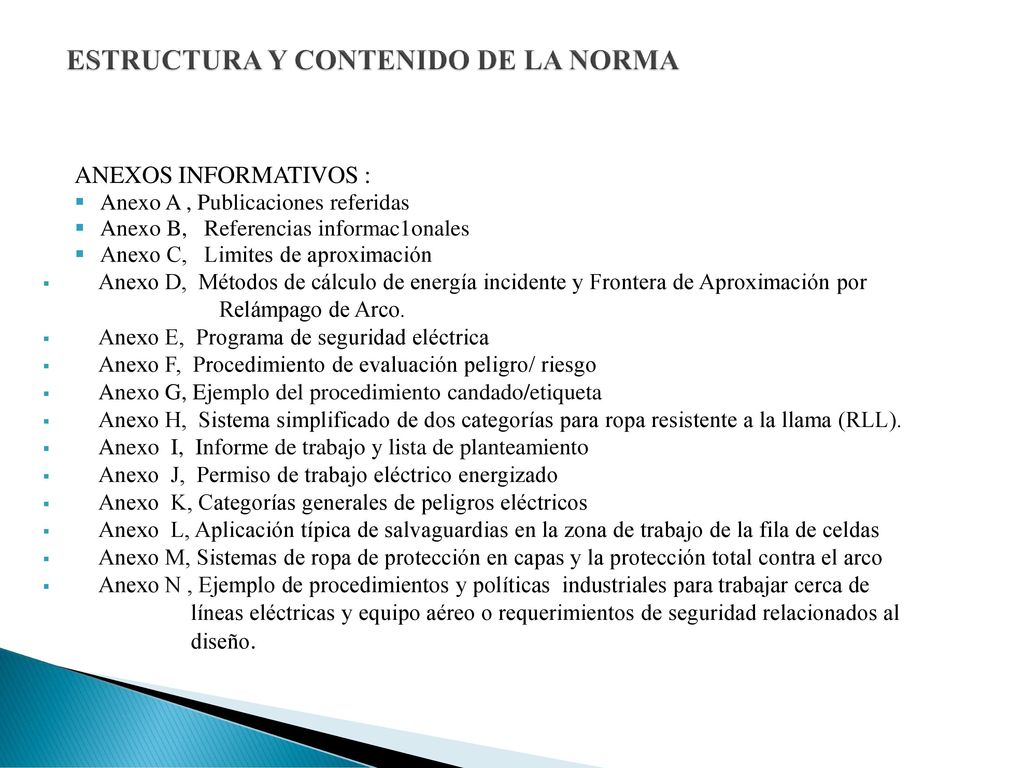

67 ESTRUCTURA Y CONTENIDO DE LA NORMA
ANEXOS INFORMATIVOS : Anexo A , Publicaciones referidas Anexo B, Referencias informac1onales Anexo C, Limites de aproximación Anexo D, Métodos de cálculo de energía incidente y Frontera de Aproximación por Relámpago de Arco. Anexo E, Programa de seguridad eléctrica Anexo F, Procedimiento de evaluación peligro/ riesgo Anexo G, Ejemplo del procedimiento candado/etiqueta Anexo H, Sistema simplificado de dos categorías para ropa resistente a la llama (RLL). Anexo I, Informe de trabajo y lista de planteamiento Anexo J, Permiso de trabajo eléctrico energizado Anexo K, Categorías generales de peligros eléctricos Anexo L, Aplicación típica de salvaguardias en la zona de trabajo de la fila de celdas Anexo M, Sistemas de ropa de protección en capas y la protección total contra el arco Anexo N , Ejemplo de procedimientos y políticas industriales para trabajar cerca de líneas eléctricas y equipo aéreo o requerimientos de seguridad relacionados al diseño.

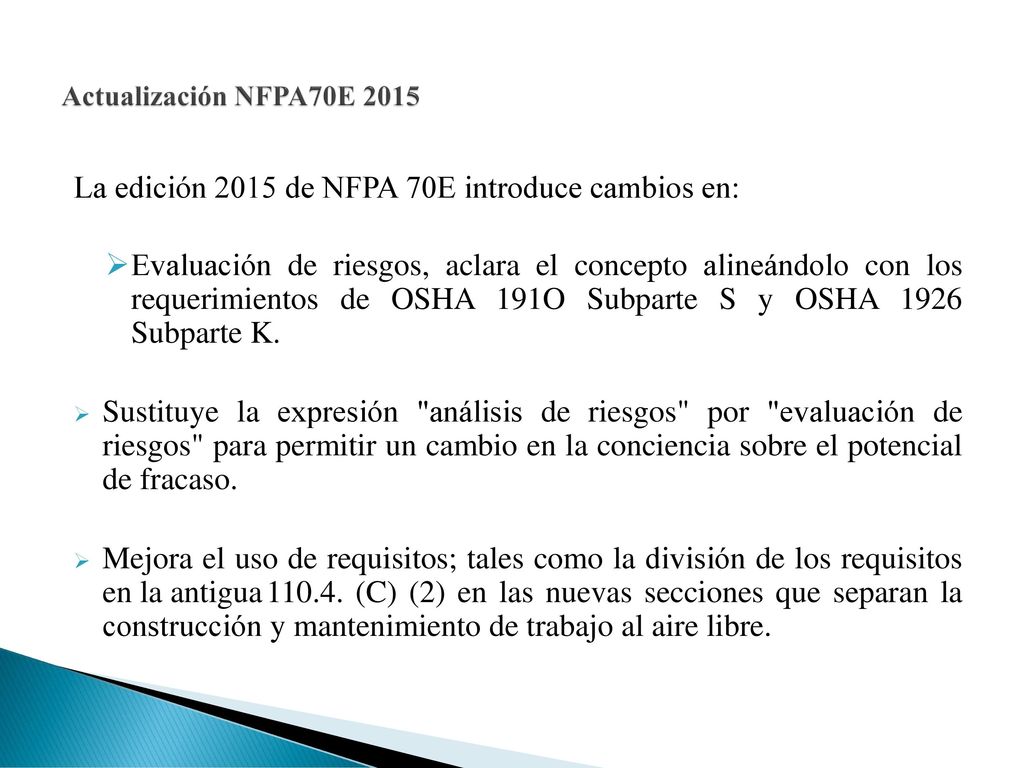

68 La edición 2015 de NFPA 70E introduce cambios en:
Actualización NFPA70E 2015 La edición 2015 de NFPA 70E introduce cambios en:  Evaluación de riesgos, aclara el concepto alineándolo con los requerimientos de OSHA 191O Subparte S y OSHA Subparte K.  Sustituye la expresión "análisis de riesgos" por "evaluación de riesgos" para permitir un cambio en la conciencia sobre el potencial de fracaso.  Mejora el uso de requisitos; tales como la división de los requisitos en la antigua (C) (2) en las nuevas secciones que separan la construcción y mantenimiento de trabajo al aire libre.

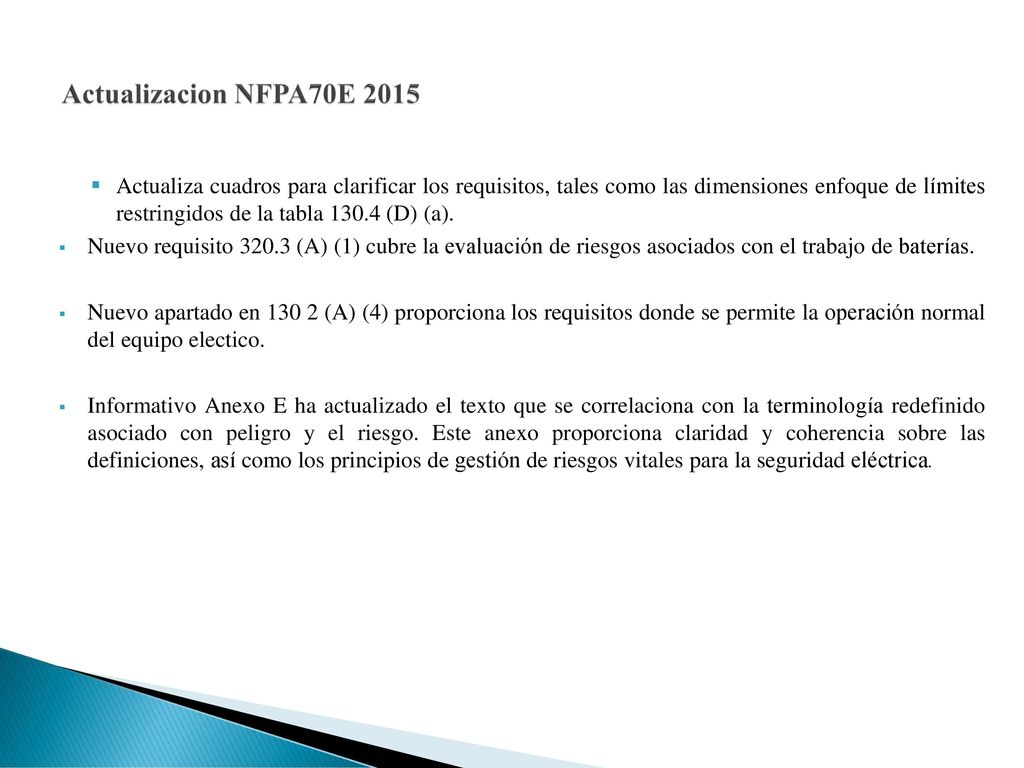

69 Actualizacion NFPA70E 2015 Actualiza cuadros para clarificar los requisitos, tales como las dimensiones enfoque de límites restringidos de la tabla (D) (a). Nuevo requisito (A) (1) cubre la evaluación de riesgos asociados con el trabajo de baterías. Nuevo apartado en (A) (4) proporciona los requisitos donde se permite la operación normal del equipo electico.  Informativo Anexo E ha actualizado el texto que se correlaciona con la terminología redefinido asociado con peligro y el riesgo. Este anexo proporciona claridad y coherencia sobre las definiciones, así como los principios de gestión de riesgos vitales para la seguridad eléctrica.

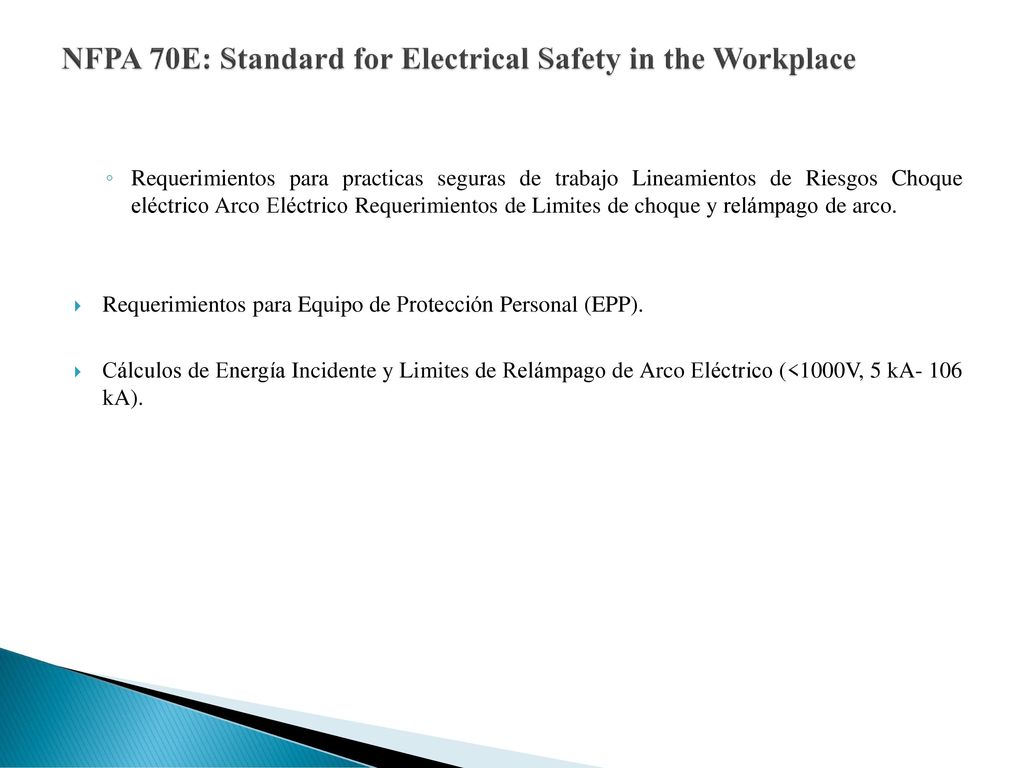

70 NFPA 70E: Standard for Electrical Safety in the Workplace
Requerimientos para practicas seguras de trabajo Lineamientos de Riesgos Choque eléctrico Arco Eléctrico Requerimientos de Limites de choque y relámpago de arco. Requerimientos para Equipo de Protección Personal (EPP). Cálculos de Energía Incidente y Limites de Relámpago de Arco Eléctrico (<1000V, 5 kA kA).

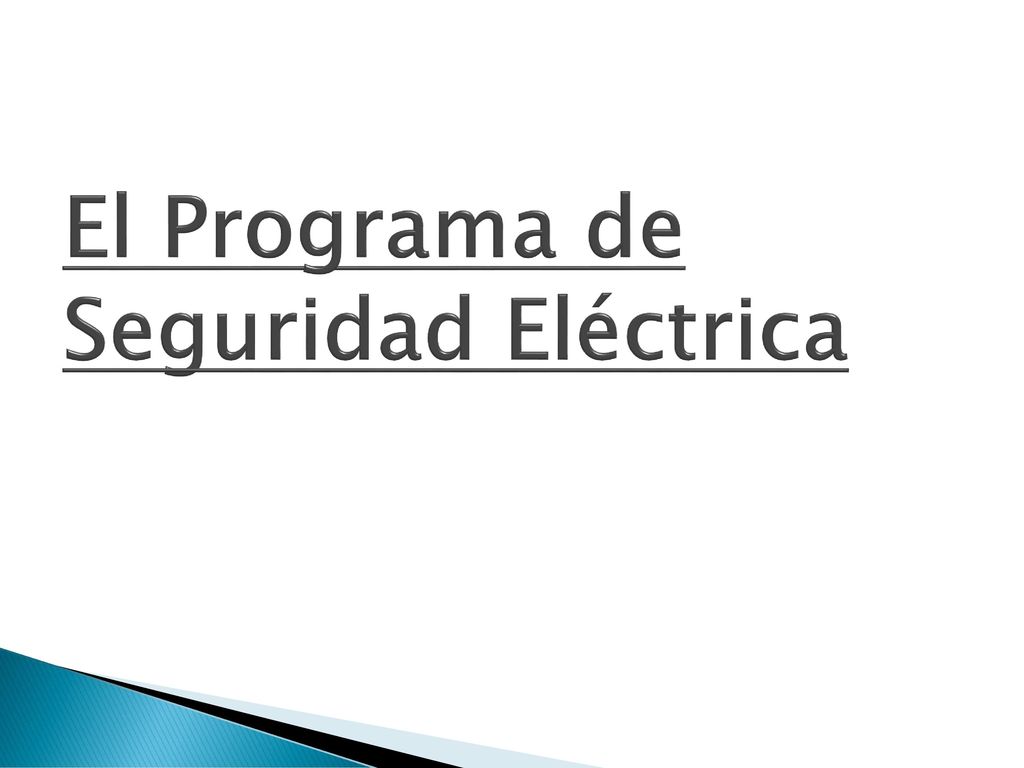

71 El Programa de Seguridad Eléctrica

72 Programa de seguridad eléctrica.
(A) General. El empleador debe implementar y documentar un programa general de seguridad eléctrica que ordene la actividad apropiada para los riesgos eléctricos, tensión, nivel de energía y condiciones del circuito. Las practicas de trabajo relacionadas con la seguridad son solo un componente de un programa general de seguridad eléctrica. ANSI/AIHA Z , Norma nacional de los Estados Unidos para sistemas de gestión de la seguridad y salud ocupacional, provee el marco para establecer un programa de seguridad eléctrica integral como uno de los componentes de programa de seguridad y salud ocupacional del empleador.

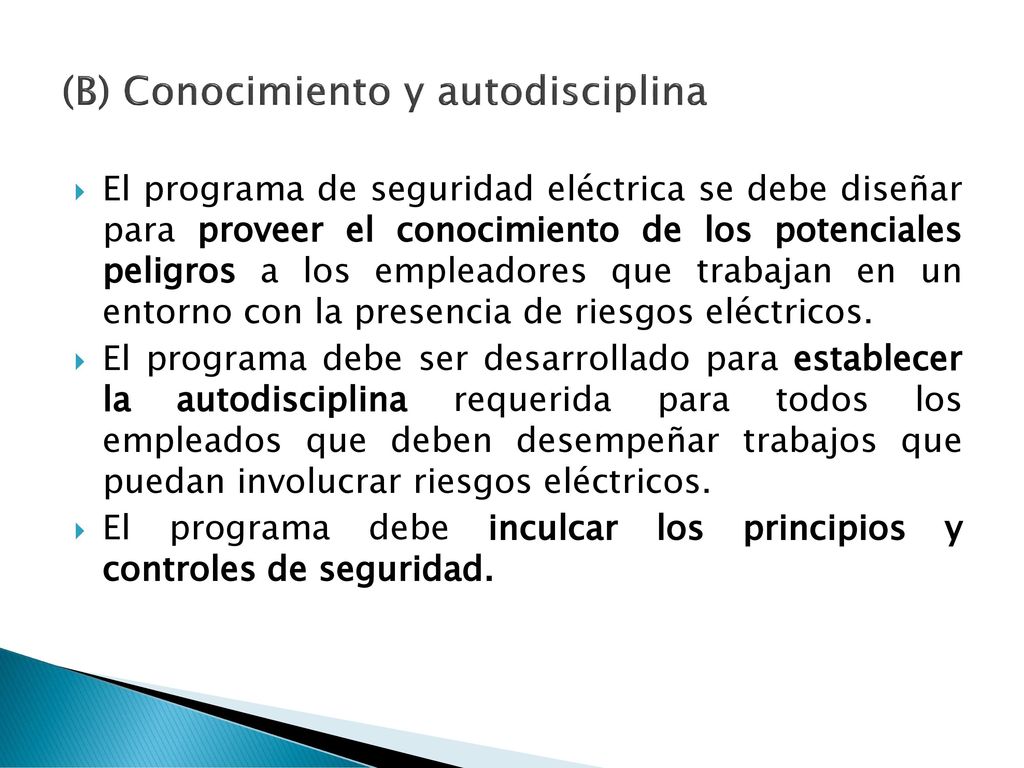

73 (B) Conocimiento y autodisciplina
El programa de seguridad eléctrica se debe diseñar para proveer el conocimiento de los potenciales peligros a los empleadores que trabajan en un entorno con la presencia de riesgos eléctricos. El programa debe ser desarrollado para establecer la autodisciplina requerida para todos los empleados que deben desempeñar trabajos que puedan involucrar riesgos eléctricos. El programa debe inculcar los principios y controles de seguridad.

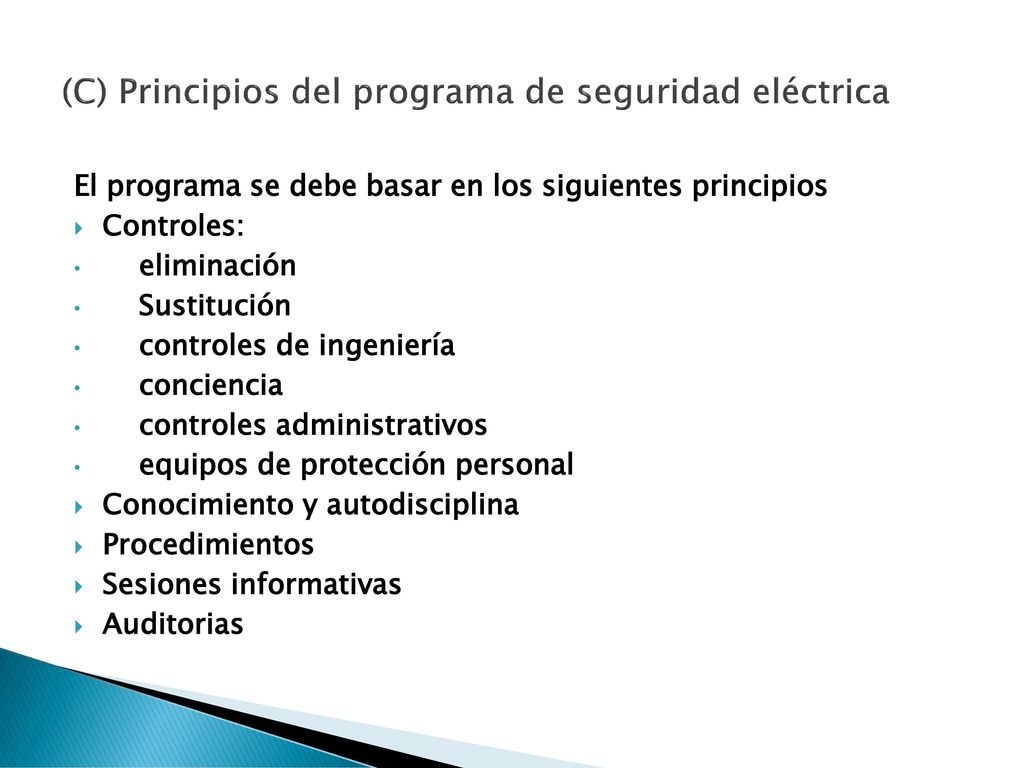

74 (C) Principios del programa de seguridad eléctrica
El programa se debe basar en los siguientes principios Controles: eliminación Sustitución controles de ingeniería conciencia controles administrativos equipos de protección personal Conocimiento y autodisciplina Procedimientos Sesiones informativas Auditorias

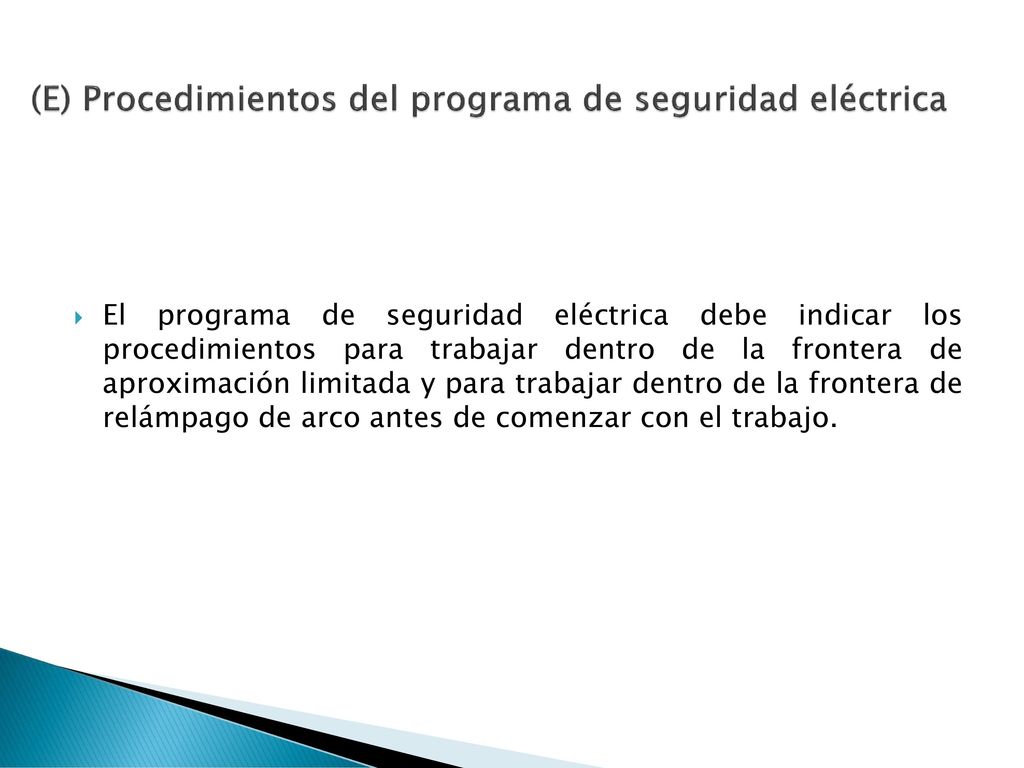

75 (E) Procedimientos del programa de seguridad eléctrica
El programa de seguridad eléctrica debe indicar los procedimientos para trabajar dentro de la frontera de aproximación limitada y para trabajar dentro de la frontera de relámpago de arco antes de comenzar con el trabajo.

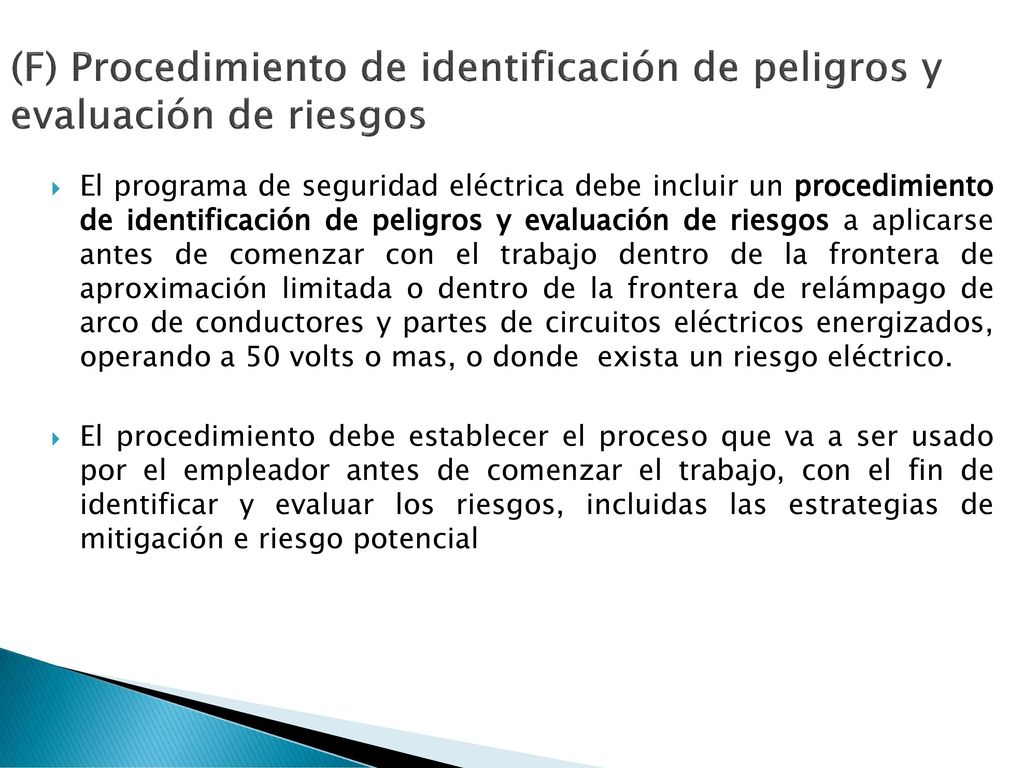

76 (F) Procedimiento de identificación de peligros y evaluación de riesgos
El programa de seguridad eléctrica debe incluir un procedimiento de identificación de peligros y evaluación de riesgos a aplicarse antes de comenzar con el trabajo dentro de la frontera de aproximación limitada o dentro de la frontera de relámpago de arco de conductores y partes de circuitos eléctricos energizados, operando a 50 volts o mas, o donde exista un riesgo eléctrico. El procedimiento debe establecer el proceso que va a ser usado por el empleador antes de comenzar el trabajo, con el fin de identificar y evaluar los riesgos, incluidas las estrategias de mitigación e riesgo potencial

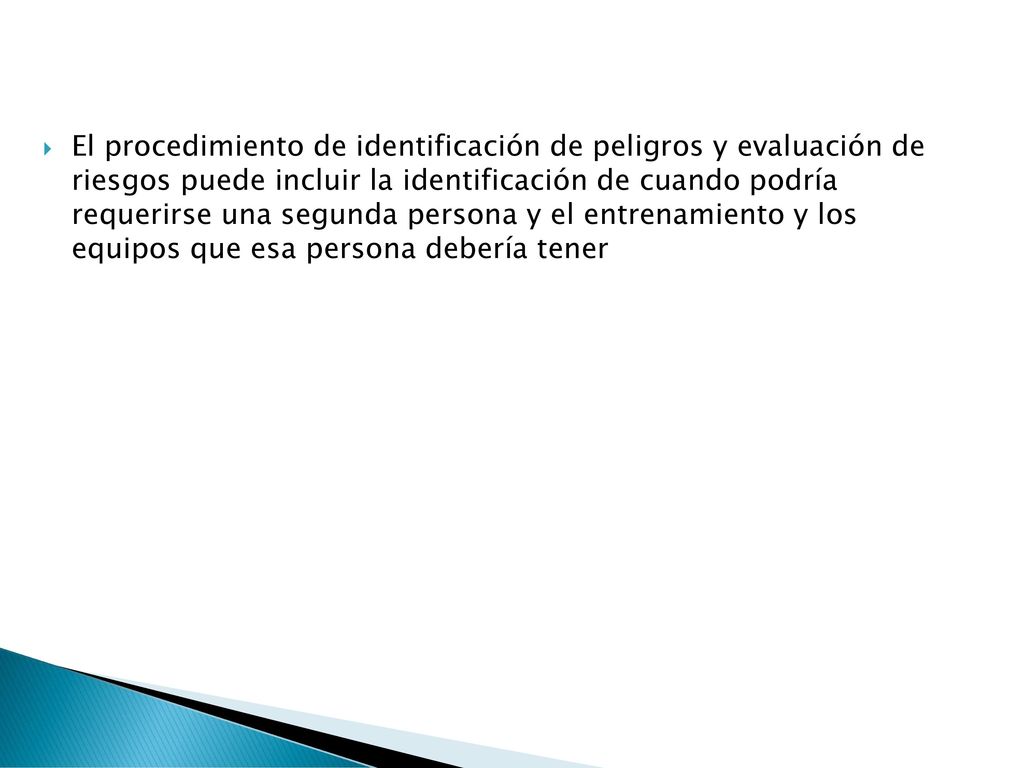

77 El procedimiento de identificación de peligros y evaluación de riesgos puede incluir la identificación de cuando podría requerirse una segunda persona y el entrenamiento y los equipos que esa persona debería tener

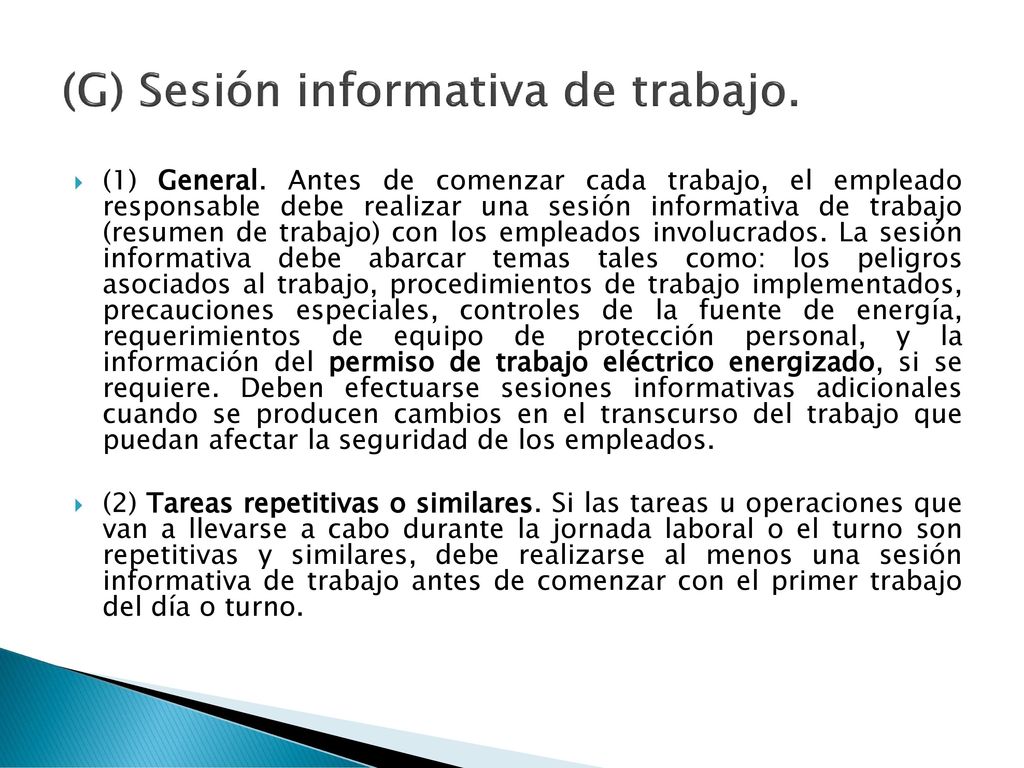

78 (G) Sesión informativa de trabajo.
(1) General. Antes de comenzar cada trabajo, el empleado responsable debe realizar una sesión informativa de trabajo (resumen de trabajo) con los empleados involucrados. La sesión informativa debe abarcar temas tales como: los peligros asociados al trabajo, procedimientos de trabajo implementados, precauciones especiales, controles de la fuente de energía, requerimientos de equipo de protección personal, y la información del permiso de trabajo eléctrico energizado, si se requiere. Deben efectuarse sesiones informativas adicionales cuando se producen cambios en el transcurso del trabajo que puedan afectar la seguridad de los empleados. (2) Tareas repetitivas o similares. Si las tareas u operaciones que van a llevarse a cabo durante la jornada laboral o el turno son repetitivas y similares, debe realizarse al menos una sesión informativa de trabajo antes de comenzar con el primer trabajo del día o turno.

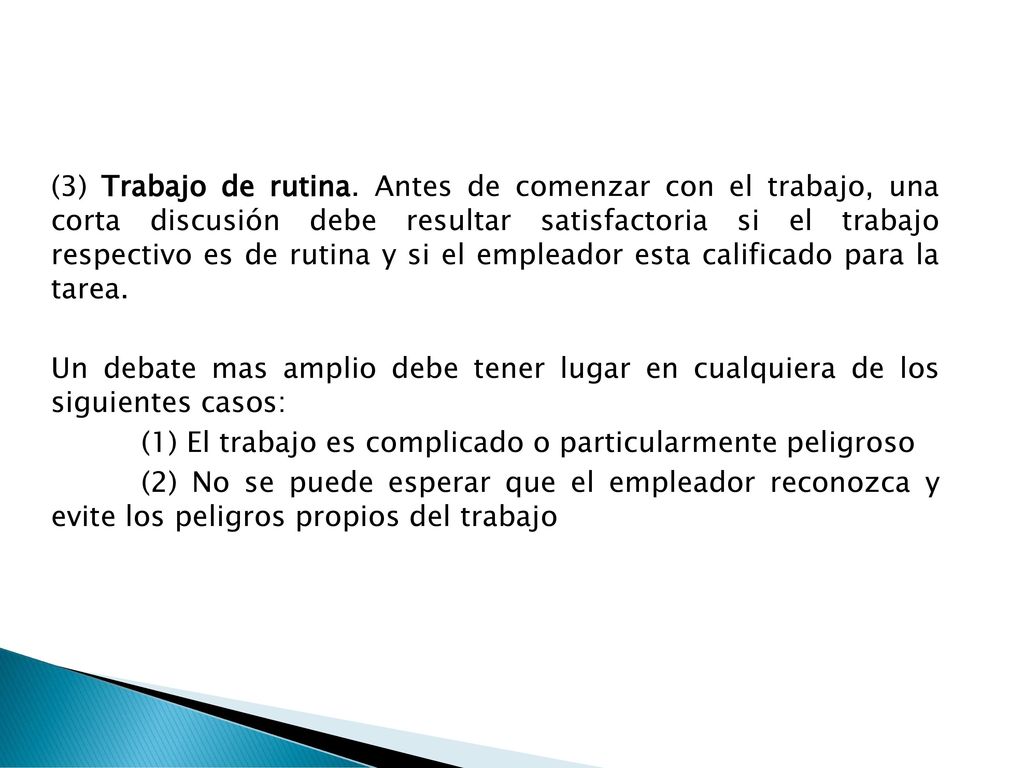

79 (3) Trabajo de rutina. Antes de comenzar con el trabajo, una corta discusión debe resultar satisfactoria si el trabajo respectivo es de rutina y si el empleador esta calificado para la tarea. Un debate mas amplio debe tener lugar en cualquiera de los siguientes casos: (1) El trabajo es complicado o particularmente peligroso (2) No se puede esperar que el empleador reconozca y evite los peligros propios del trabajo

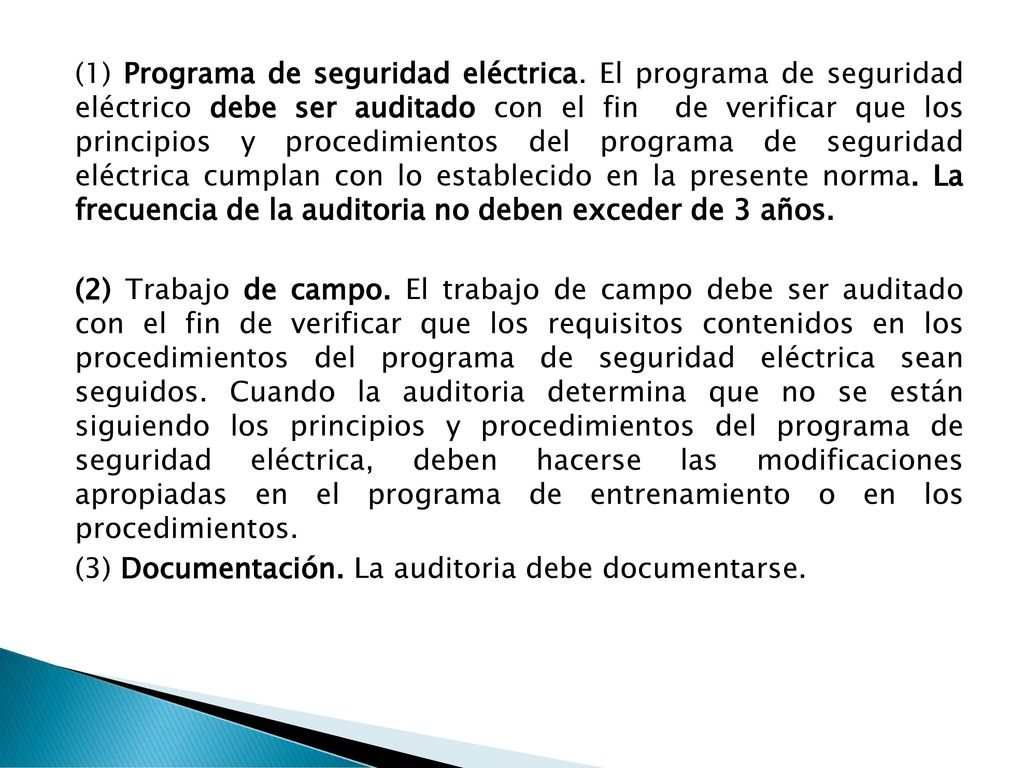

80 (1) Programa de seguridad eléctrica
(1) Programa de seguridad eléctrica. El programa de seguridad eléctrico debe ser auditado con el fin de verificar que los principios y procedimientos del programa de seguridad eléctrica cumplan con lo establecido en la presente norma. La frecuencia de la auditoria no deben exceder de 3 años. (2) Trabajo de campo. El trabajo de campo debe ser auditado con el fin de verificar que los requisitos contenidos en los procedimientos del programa de seguridad eléctrica sean seguidos. Cuando la auditoria determina que no se están siguiendo los principios y procedimientos del programa de seguridad eléctrica, deben hacerse las modificaciones apropiadas en el programa de entrenamiento o en los procedimientos. (3) Documentación. La auditoria debe documentarse.

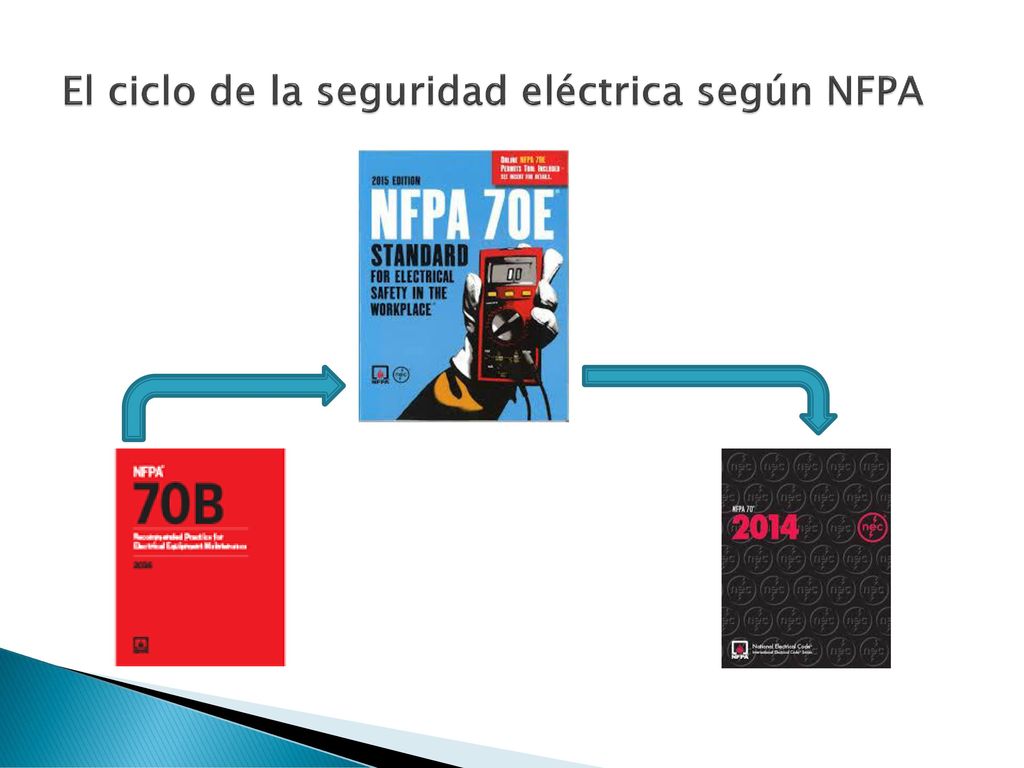

81 El ciclo de la seguridad eléctrica según NFPA

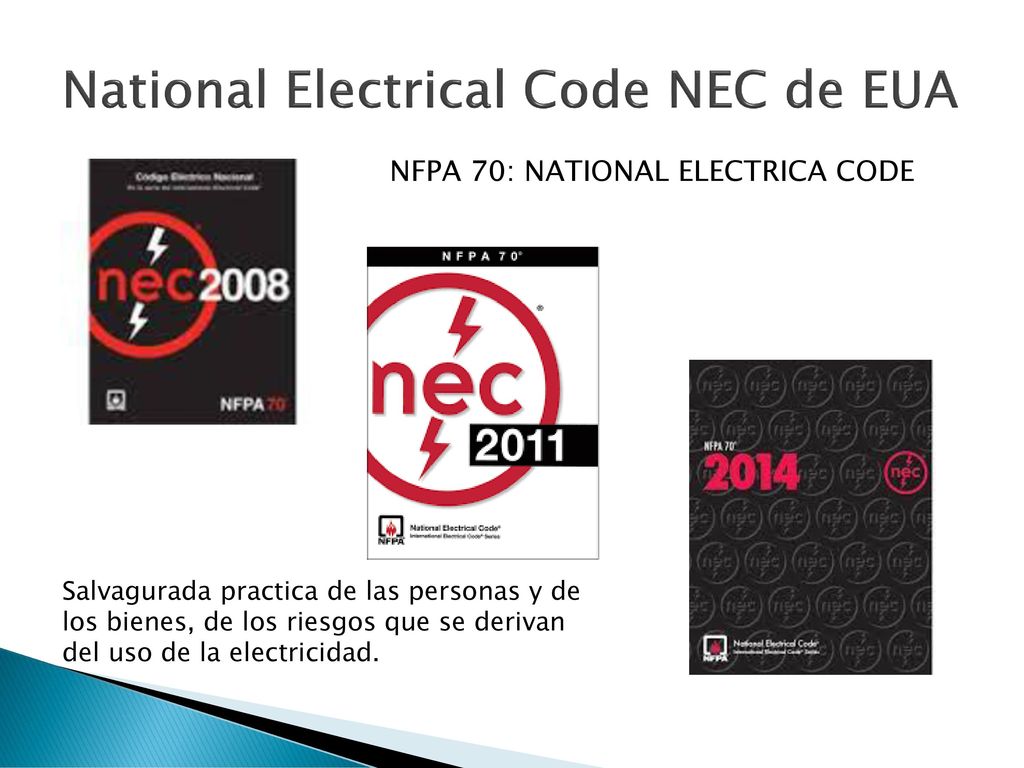

82 National Electrical Code NEC de EUA
NFPA 70: NATIONAL ELECTRICA CODE Salvagurada practica de las personas y de los bienes, de los riesgos que se derivan del uso de la electricidad.

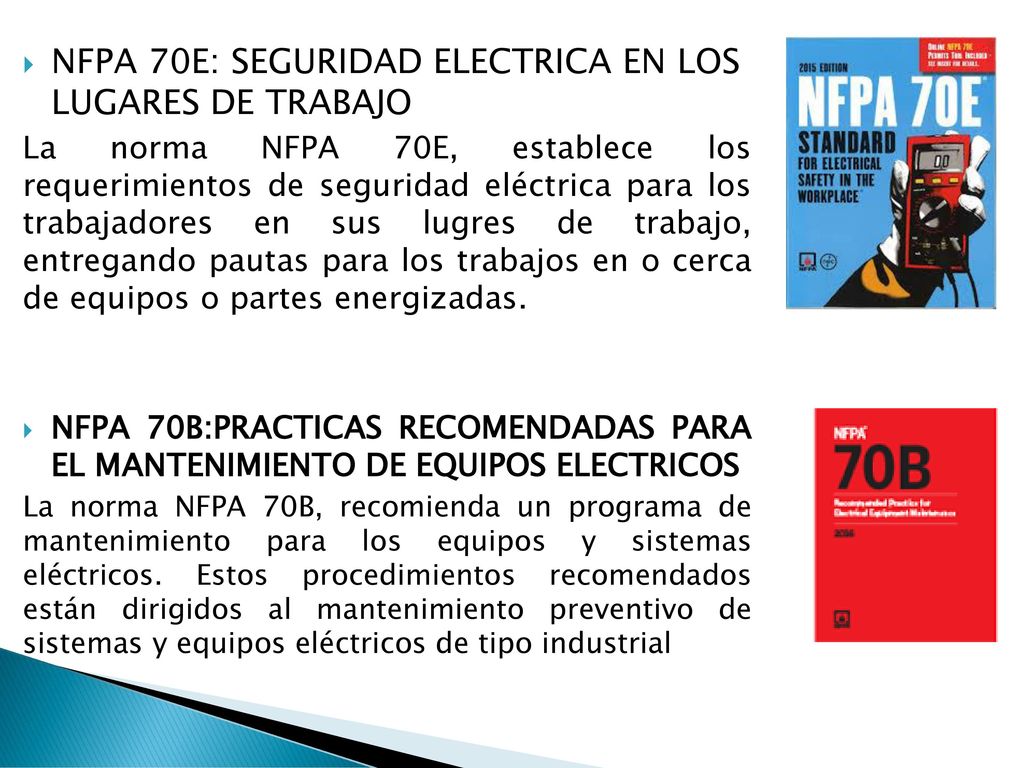

83 NFPA 70E: SEGURIDAD ELECTRICA EN LOS LUGARES DE TRABAJO
La norma NFPA 70E, establece los requerimientos de seguridad eléctrica para los trabajadores en sus lugres de trabajo, entregando pautas para los trabajos en o cerca de equipos o partes energizadas. NFPA 70B:PRACTICAS RECOMENDADAS PARA EL MANTENIMIENTO DE EQUIPOS ELECTRICOS La norma NFPA 70B, recomienda un programa de mantenimiento para los equipos y sistemas eléctricos. Estos procedimientos recomendados están dirigidos al mantenimiento preventivo de sistemas y equipos eléctricos de tipo industrial

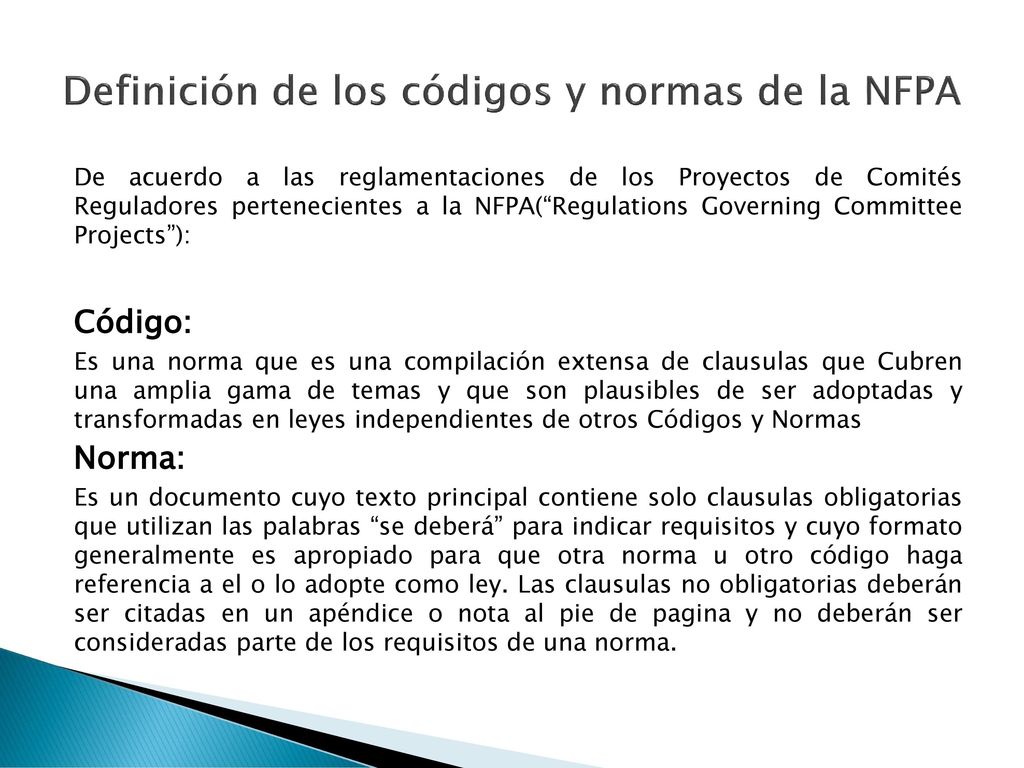

84 Definición de los códigos y normas de la NFPA
De acuerdo a las reglamentaciones de los Proyectos de Comités Reguladores pertenecientes a la NFPA(“Regulations Governing Committee Projects”): Código: Es una norma que es una compilación extensa de clausulas que Cubren una amplia gama de temas y que son plausibles de ser adoptadas y transformadas en leyes independientes de otros Códigos y Normas Norma: Es un documento cuyo texto principal contiene solo clausulas obligatorias que utilizan las palabras “se deberá” para indicar requisitos y cuyo formato generalmente es apropiado para que otra norma u otro código haga referencia a el o lo adopte como ley. Las clausulas no obligatorias deberán ser citadas en un apéndice o nota al pie de pagina y no deberán ser consideradas parte de los requisitos de una norma.

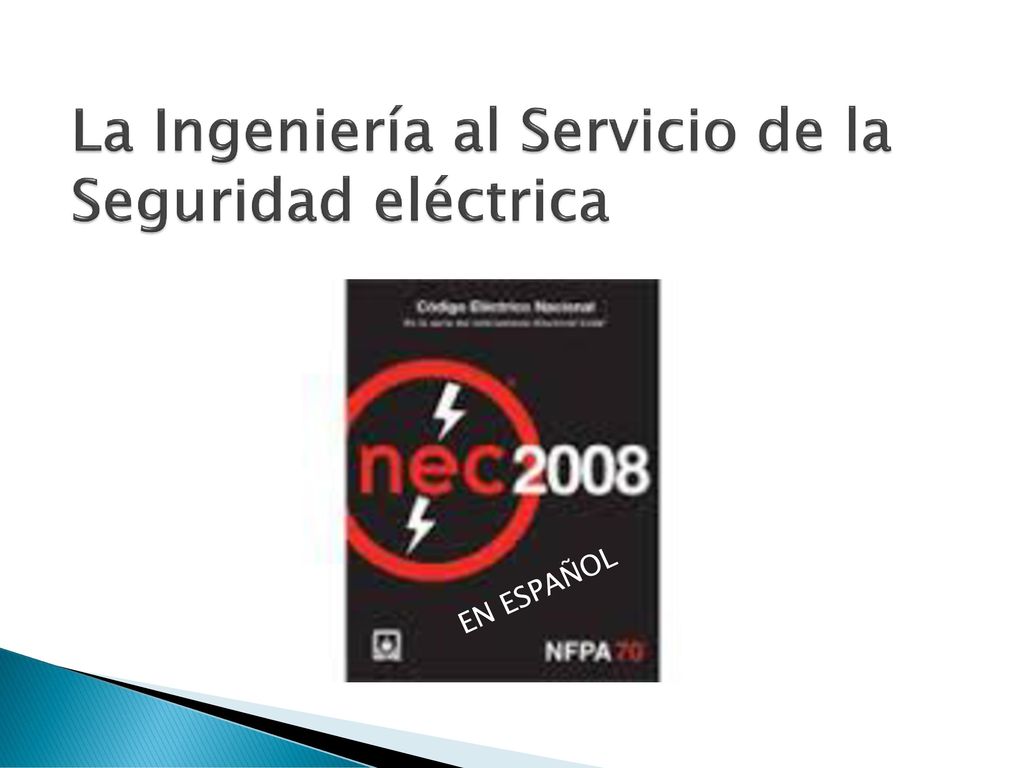

85 La Ingeniería al Servicio de la Seguridad eléctrica
EN ESPAÑOL

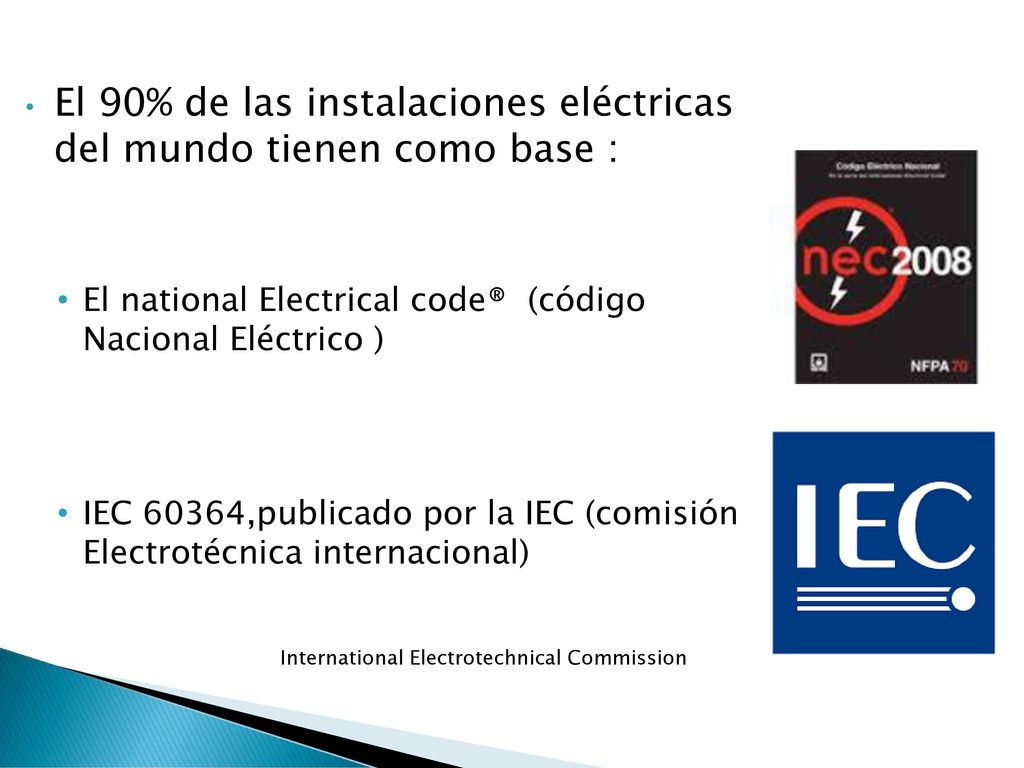

86 El 90% de las instalaciones eléctricas del mundo tienen como base :
El national Electrical code® (código Nacional Eléctrico ) IEC 60364,publicado por la IEC (comisión Electrotécnica internacional) International Electrotechnical Commission

87 90.3 Organización del Código
Capitulo 1 Generalidades Capitulo 2 Alambrado y protección Capitulo 3 Métodos y materiales para el alambrado Capitulo 4 Equipos para uso general Aplica a todas las instalaciones eléctricas en general Capitulo 5 Ocupaciones especiales Capitulo 6 Equipos especiales Capitulo 7 Condiciones especiales Suplementa o modifica capitulo 1 al 4 Capitulo 8 Sistemas de comunicación El capitulo 8 no esta sujeto a los requisitos de los capítulos 1 a 7, exceptos donde dichos requerimientos están específicamente indicados en el capitulo 8 Capitulo 9 Tablas Anexos A al H Aplica según se hace referencia Solo informativo, no obligatorio

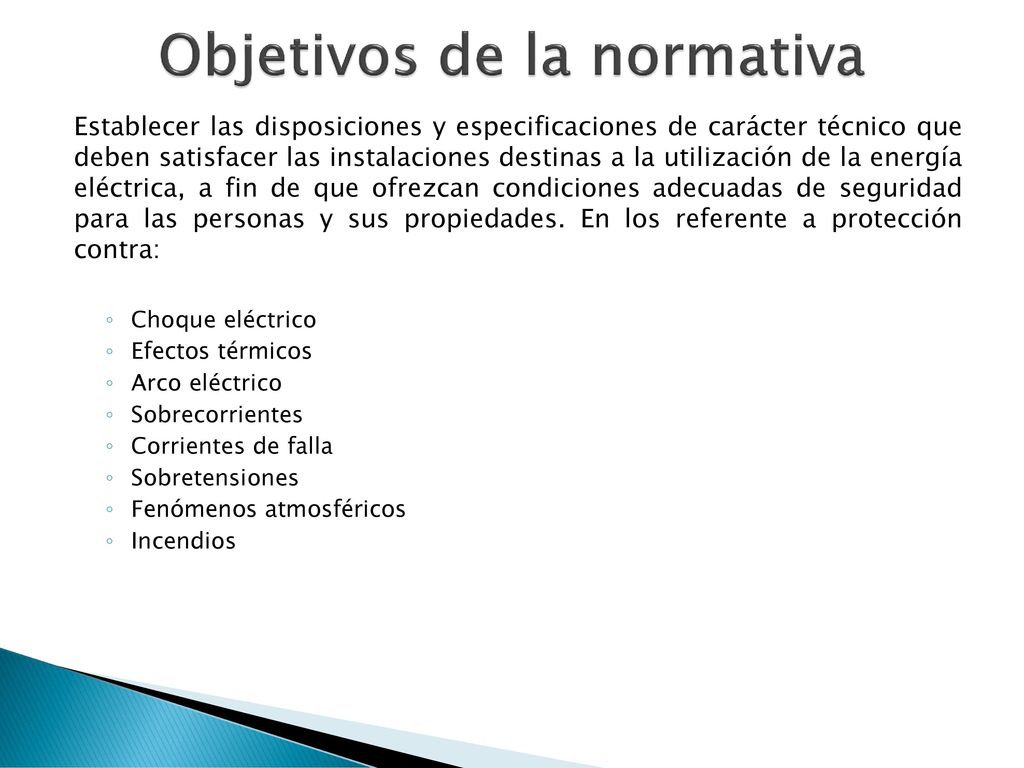

88 Objetivos de la normativa
Establecer las disposiciones y especificaciones de carácter técnico que deben satisfacer las instalaciones destinas a la utilización de la energía eléctrica, a fin de que ofrezcan condiciones adecuadas de seguridad para las personas y sus propiedades. En los referente a protección contra: Choque eléctrico Efectos térmicos Arco eléctrico Sobrecorrientes Corrientes de falla Sobretensiones Fenómenos atmosféricos Incendios

89 Protección de Enchufes
Los requisitos del Interruptor de Circuito por Falla a Tierra aplican para receptáculos que no se encuentran fácilmente accesibles. Aplica a garajes, sótanos sin terminaciones y edificios adicionales.

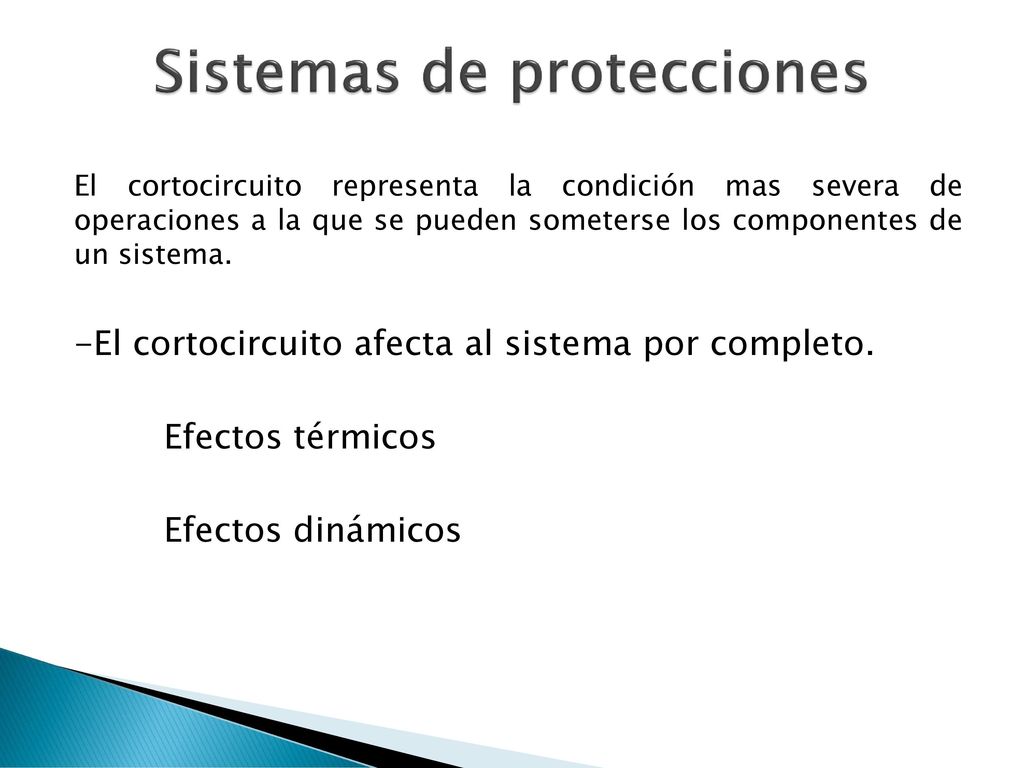

90 Sistemas de protecciones
El cortocircuito representa la condición mas severa de operaciones a la que se pueden someterse los componentes de un sistema. -El cortocircuito afecta al sistema por completo. Efectos térmicos Efectos dinámicos

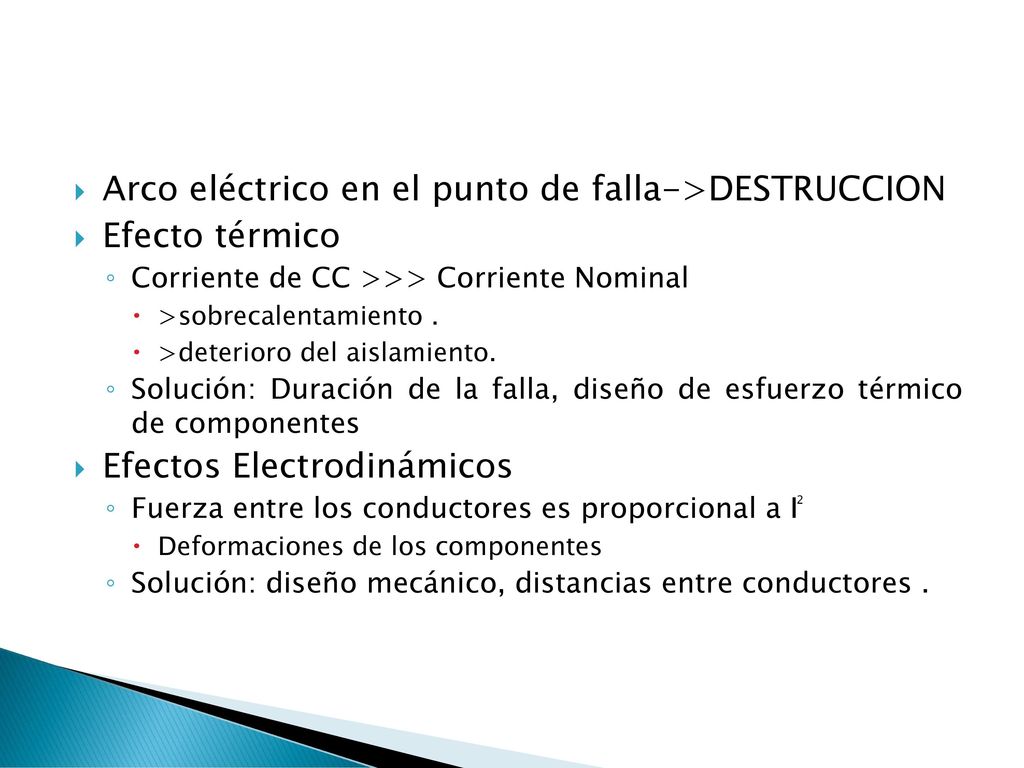

91 Arco eléctrico en el punto de falla->DESTRUCCION Efecto térmico
Corriente de CC >>> Corriente Nominal >sobrecalentamiento . >deterioro del aislamiento. Solución: Duración de la falla, diseño de esfuerzo térmico de componentes Efectos Electrodinámicos Fuerza entre los conductores es proporcional a I Deformaciones de los componentes Solución: diseño mecánico, distancias entre conductores . 2

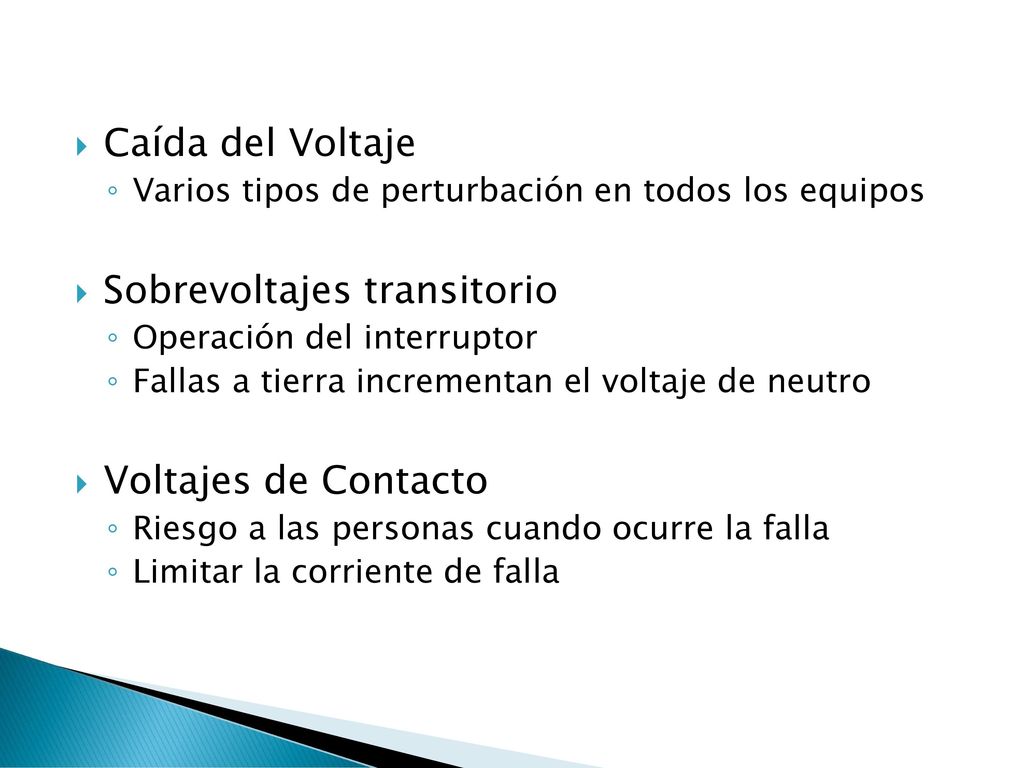

92 Sobrevoltajes transitorio
Caída del Voltaje Varios tipos de perturbación en todos los equipos Sobrevoltajes transitorio Operación del interruptor Fallas a tierra incrementan el voltaje de neutro Voltajes de Contacto Riesgo a las personas cuando ocurre la falla Limitar la corriente de falla

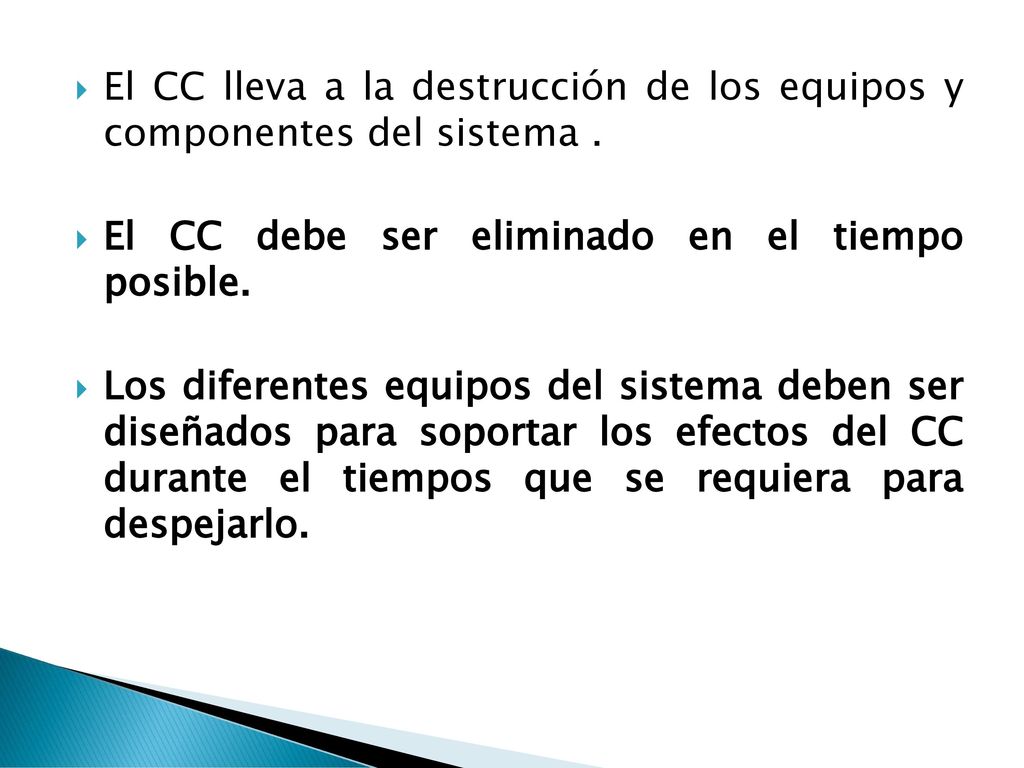

93 El CC lleva a la destrucción de los equipos y componentes del sistema .
El CC debe ser eliminado en el tiempo posible. Los diferentes equipos del sistema deben ser diseñados para soportar los efectos del CC durante el tiempos que se requiera para despejarlo.

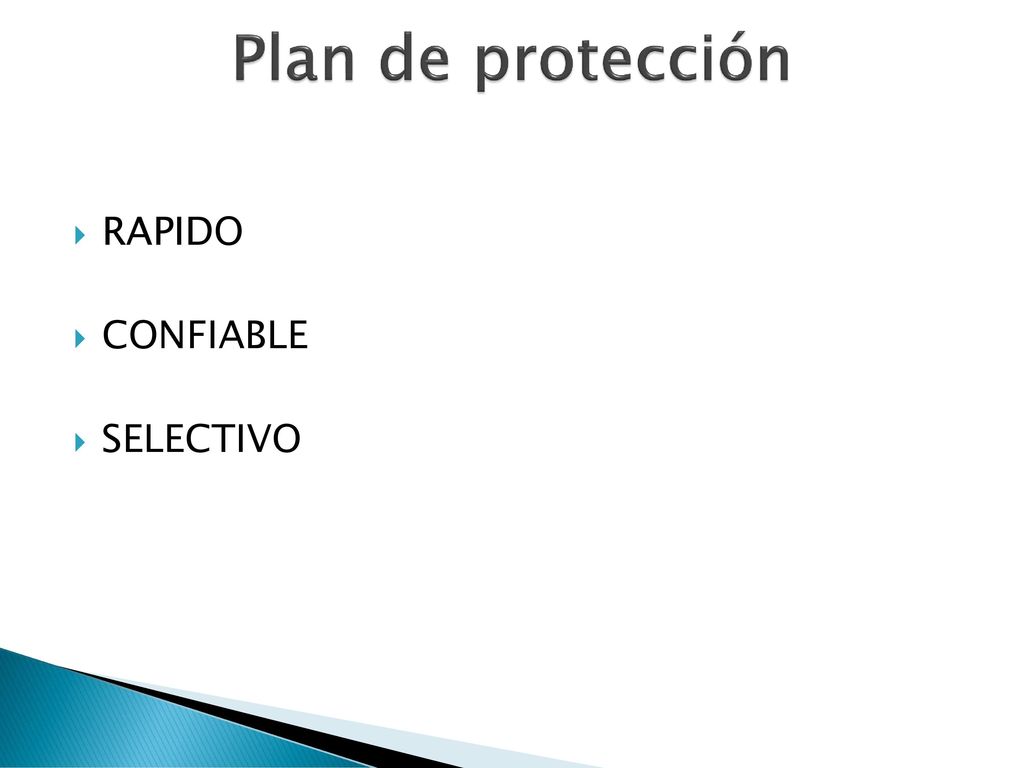

94 Plan de protección RAPIDO CONFIABLE SELECTIVO

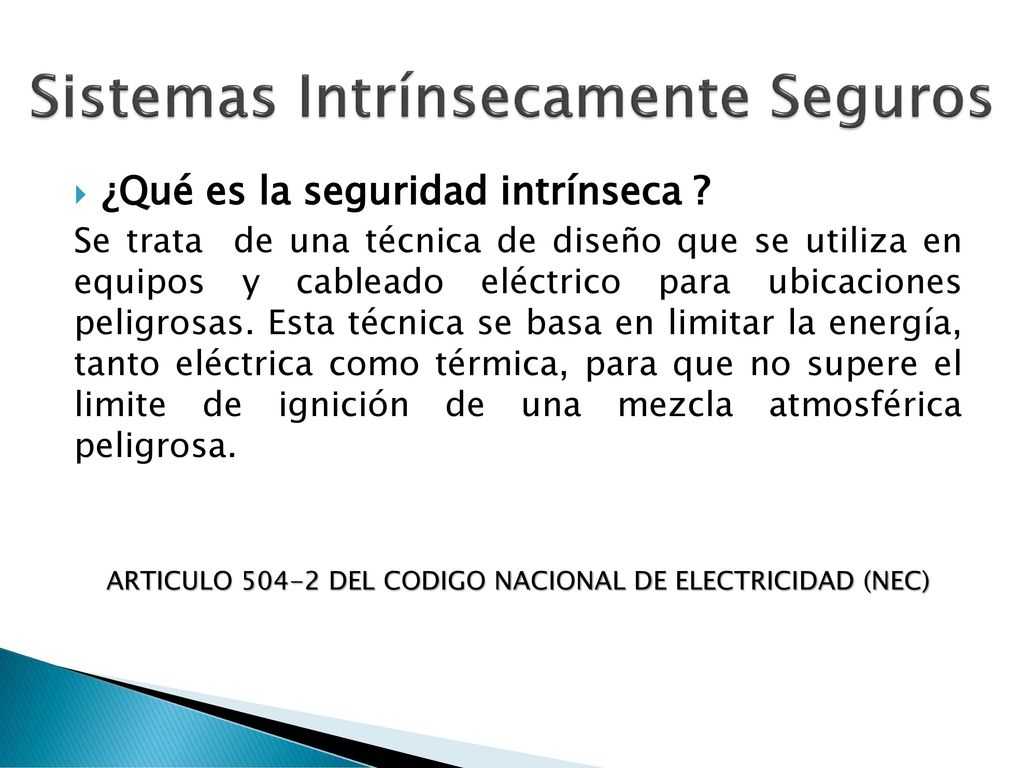

95 Sistemas Intrínsecamente Seguros
¿Qué es la seguridad intrínseca ? Se trata de una técnica de diseño que se utiliza en equipos y cableado eléctrico para ubicaciones peligrosas. Esta técnica se basa en limitar la energía, tanto eléctrica como térmica, para que no supere el limite de ignición de una mezcla atmosférica peligrosa. ARTICULO DEL CODIGO NACIONAL DE ELECTRICIDAD (NEC)

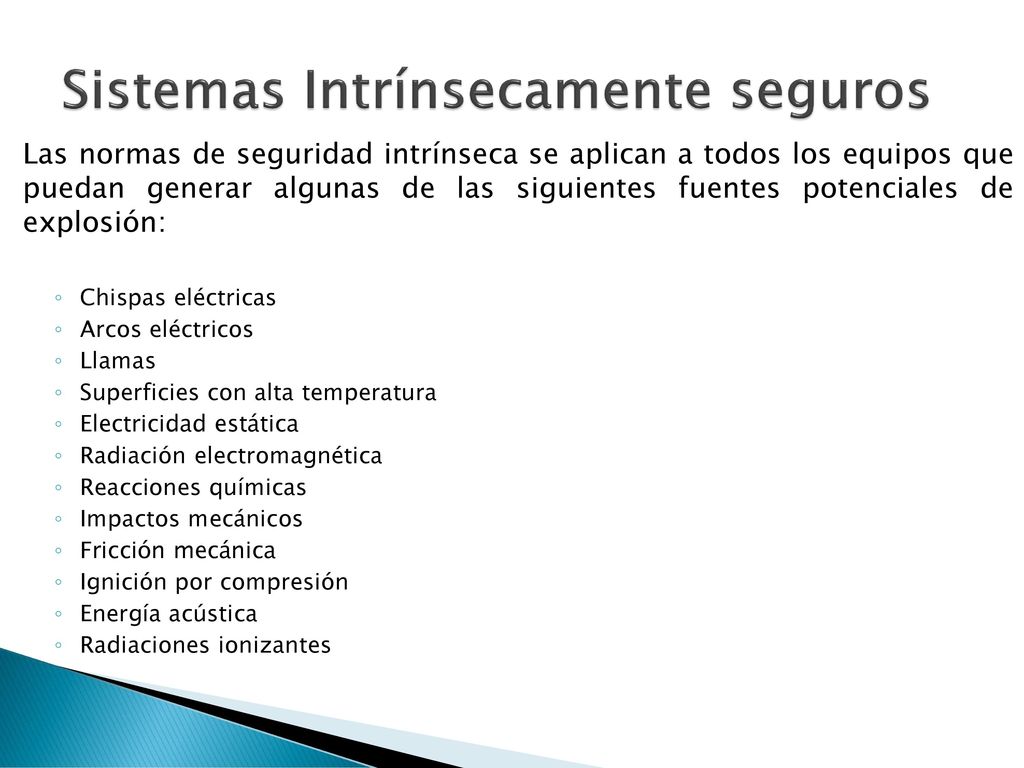

96 Sistemas Intrínsecamente seguros
Las normas de seguridad intrínseca se aplican a todos los equipos que puedan generar algunas de las siguientes fuentes potenciales de explosión: Chispas eléctricas Arcos eléctricos Llamas Superficies con alta temperatura Electricidad estática Radiación electromagnética Reacciones químicas Impactos mecánicos Fricción mecánica Ignición por compresión Energía acústica Radiaciones ionizantes

97 Salvaguarda practica de las personas y de los bienes, de los riesgos que se derivan del uso de la electricidad.

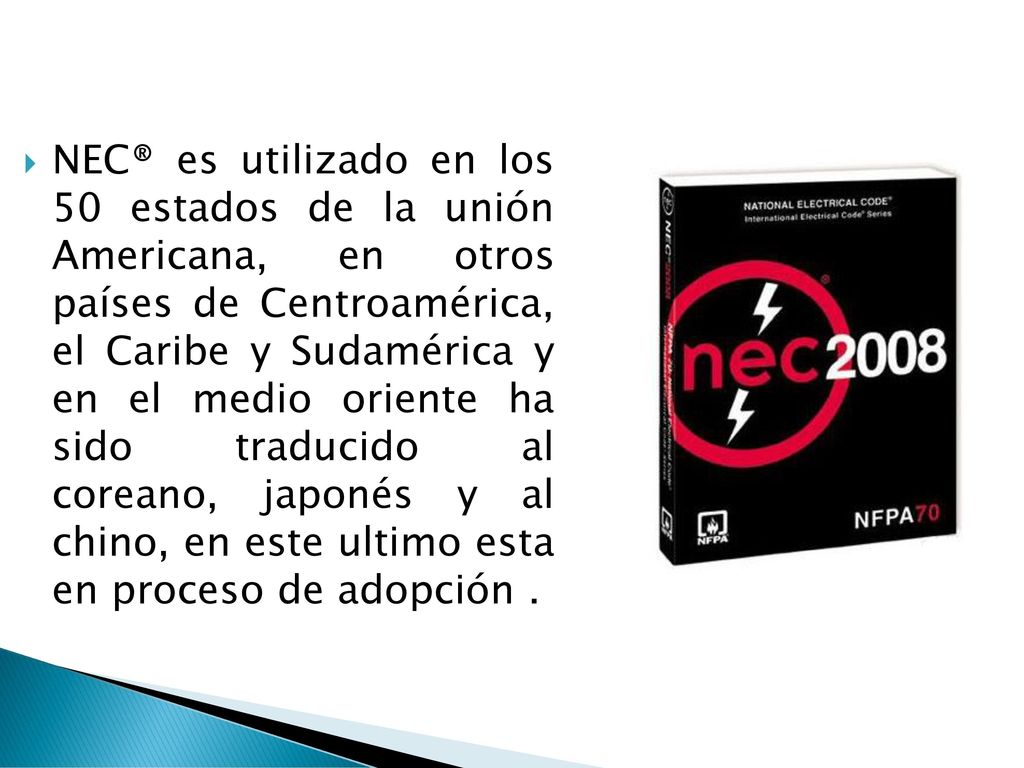

98 NEC® es utilizado en los 50 estados de la unión Americana, en otros países de Centroamérica, el Caribe y Sudamérica y en el medio oriente ha sido traducido al coreano, japonés y al chino, en este ultimo esta en proceso de adopción .

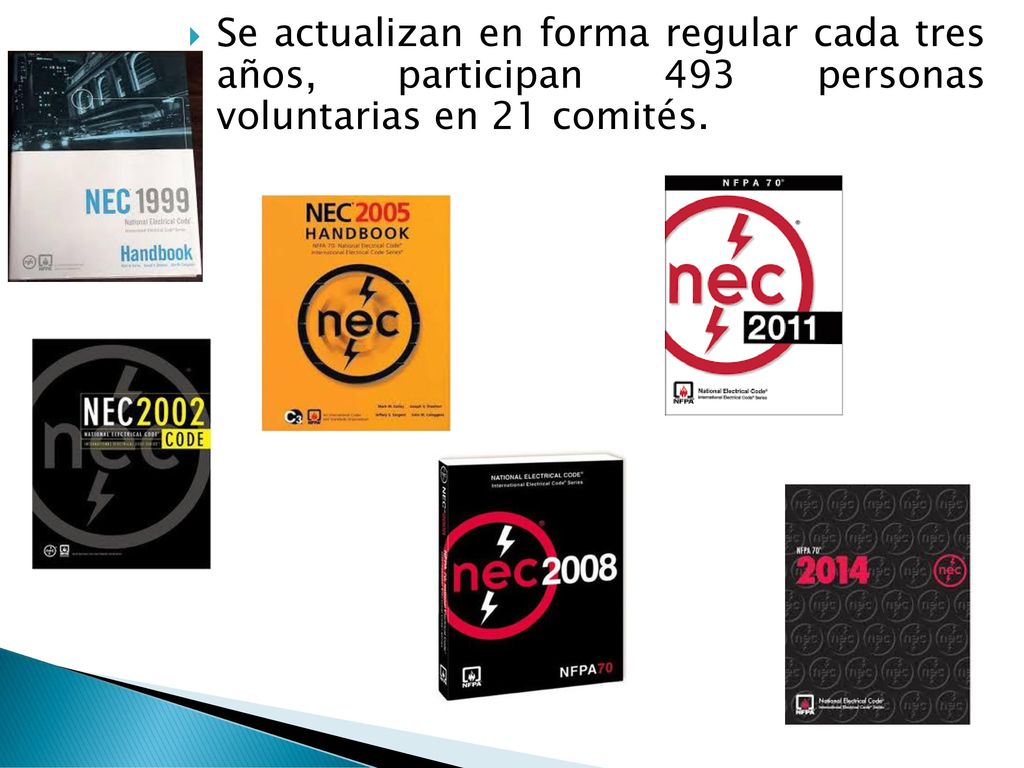

99 Se actualizan en forma regular cada tres años, participan 493 personas voluntarias en 21 comités.

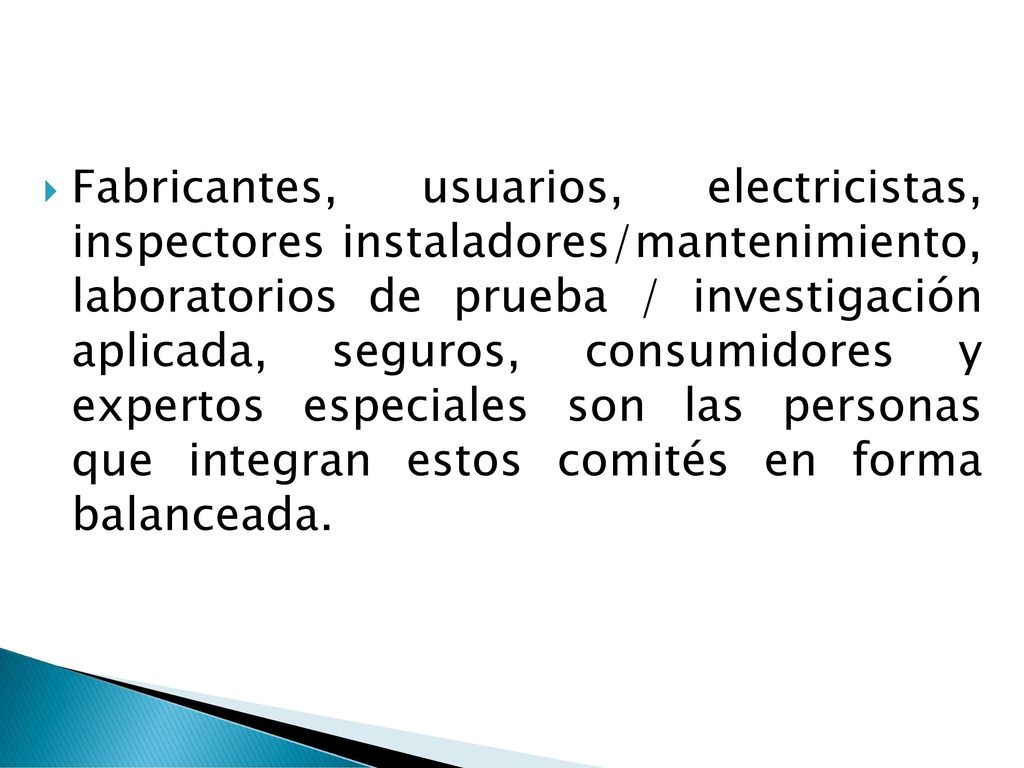

100 Fabricantes, usuarios, electricistas, inspectores instaladores/mantenimiento, laboratorios de prueba / investigación aplicada, seguros, consumidores y expertos especiales son las personas que integran estos comités en forma balanceada.

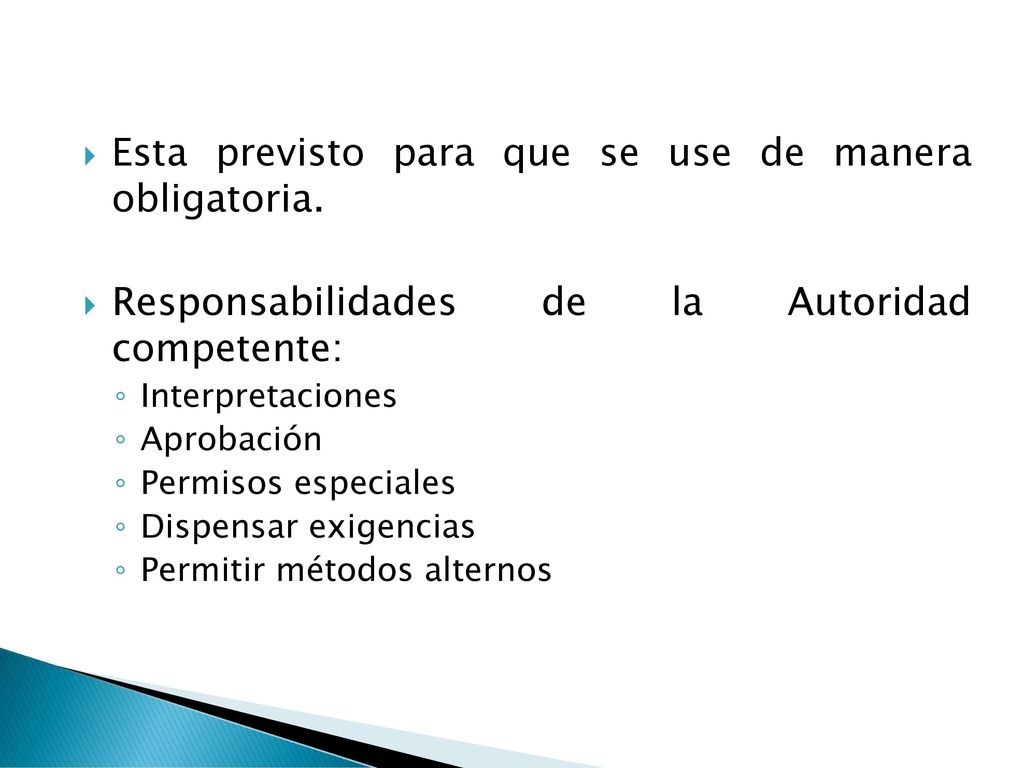

101 Esta previsto para que se use de manera obligatoria.
Responsabilidades de la Autoridad competente: Interpretaciones Aprobación Permisos especiales Dispensar exigencias Permitir métodos alternos

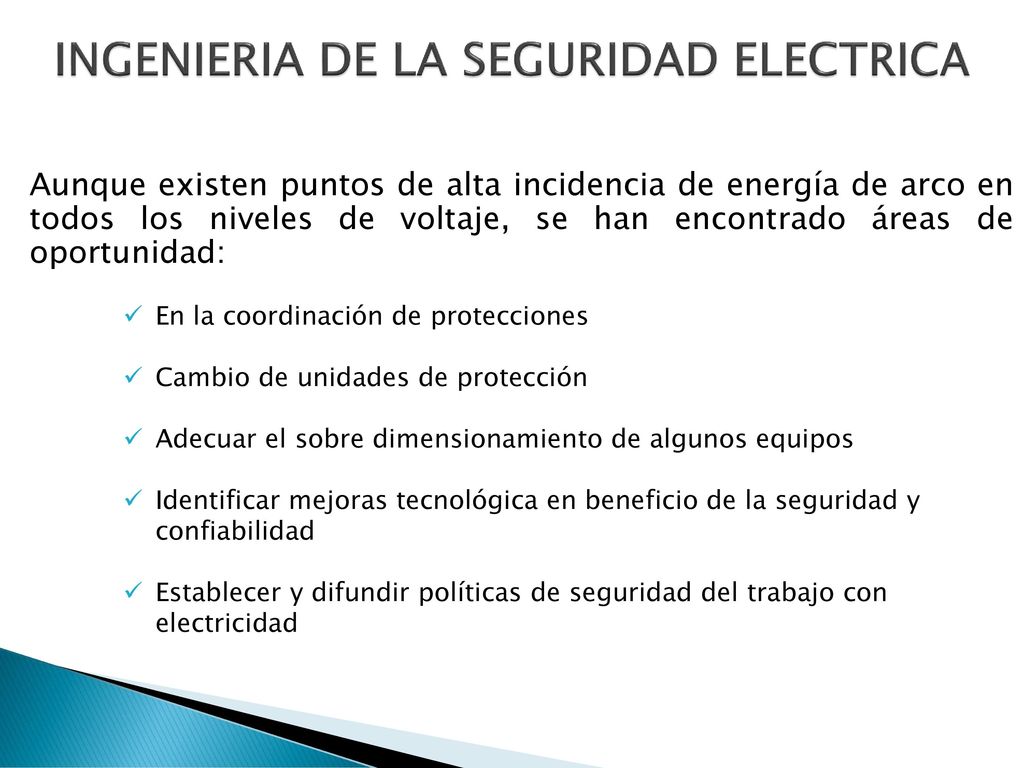

102 INGENIERIA DE LA SEGURIDAD ELECTRICA
Aunque existen puntos de alta incidencia de energía de arco en todos los niveles de voltaje, se han encontrado áreas de oportunidad: En la coordinación de protecciones Cambio de unidades de protección Adecuar el sobre dimensionamiento de algunos equipos Identificar mejoras tecnológica en beneficio de la seguridad y confiabilidad Establecer y difundir políticas de seguridad del trabajo con electricidad
