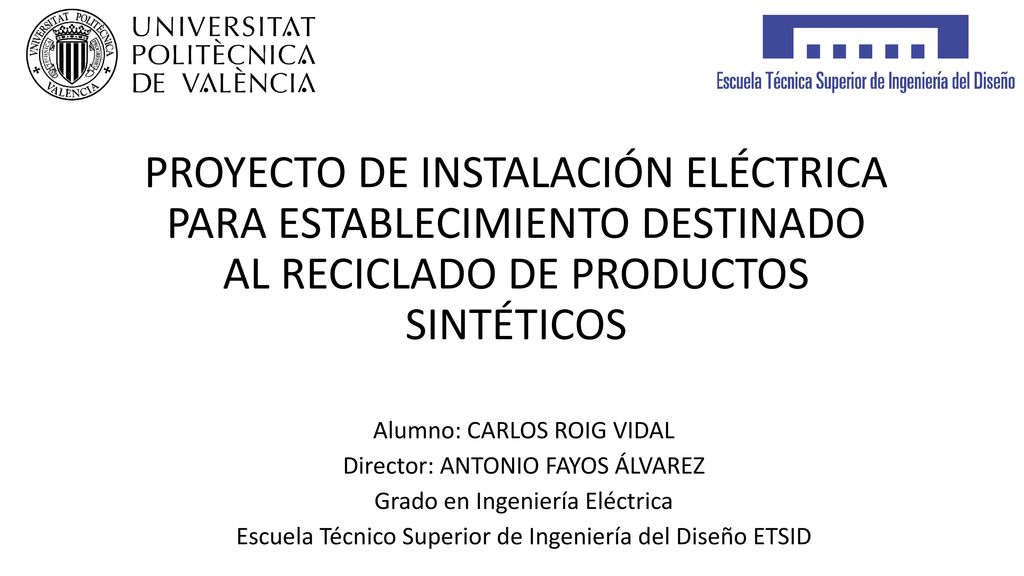

1 PROYECTO DE INSTALACIÓN ELÉCTRICA PARA ESTABLECIMIENTO DESTINADO AL RECICLADO DE PRODUCTOS SINTÉTICOS Alumno: CARLOS ROIG VIDAL Director: ANTONIO FAYOS ÁLVAREZ Grado en Ingeniería Eléctrica Escuela Técnico Superior de Ingeniería del Diseño ETSID

2 FINALIDAD DEL PROYECTO
Redactar el proyecto de instalación eléctrica en baja tensión de una industria dedicada al reciclado de productos sintéticos. Definir las características técnicas y constructivas de la instalación. Obtener la autorización legal correspondiente para su puesta en marcha. Cumplir con la normativa aplicable a este tipo de establecimiento.

3 Consiste en el reciclado de productos sintéticos

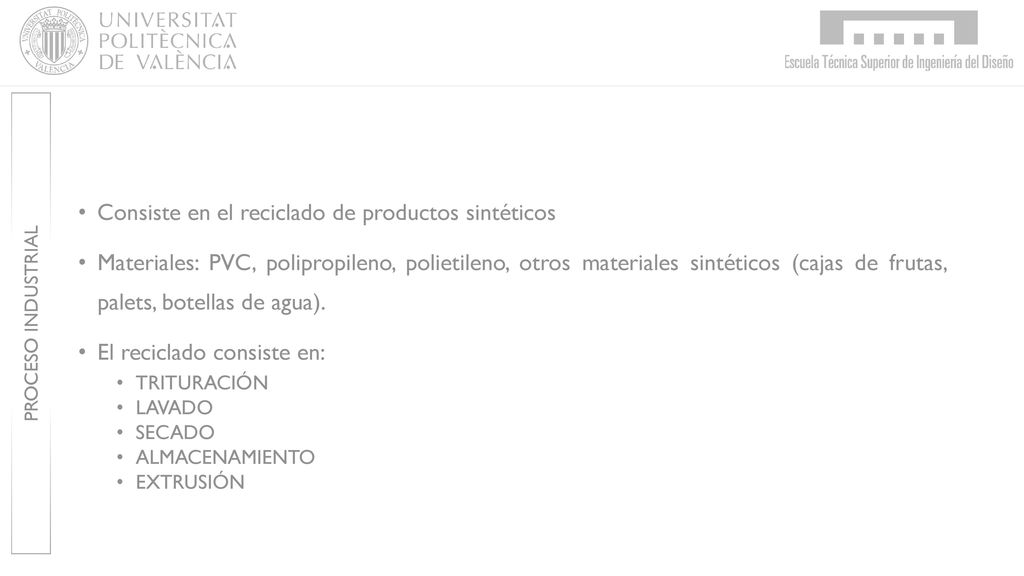

PROCESO INDUSTRIAL Consiste en el reciclado de productos sintéticos Materiales: PVC, polipropileno, polietileno, otros materiales sintéticos (cajas de frutas, palets, botellas de agua). El reciclado consiste en: TRITURACIÓN LAVADO SECADO ALMACENAMIENTO EXTRUSIÓN

4 FLUJOGRAMA DEL PROCESO

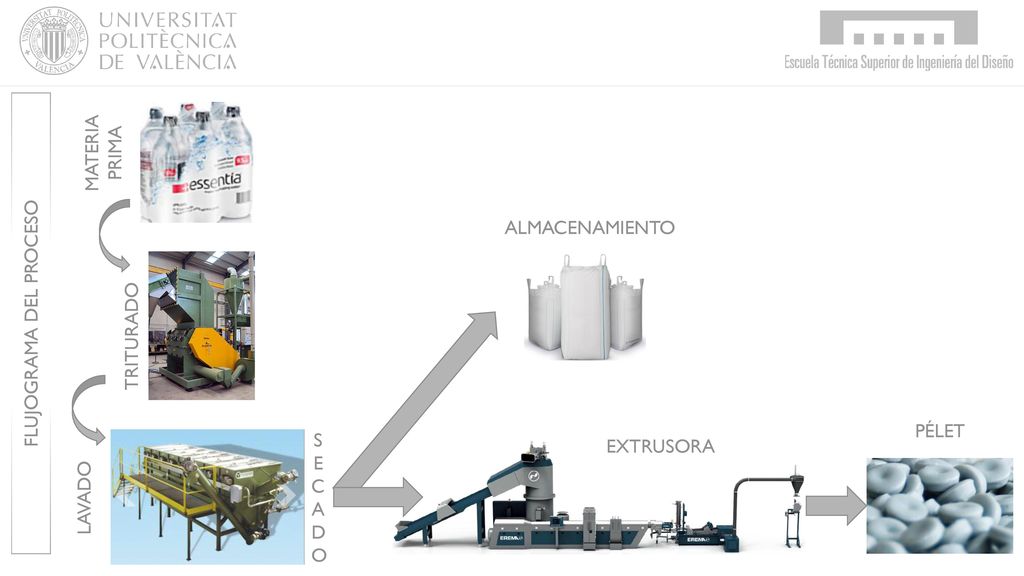

MATERIA PRIMA ALMACENAMIENTO TRITURADO PÉLET EXTRUSORA LAVADO SECADO

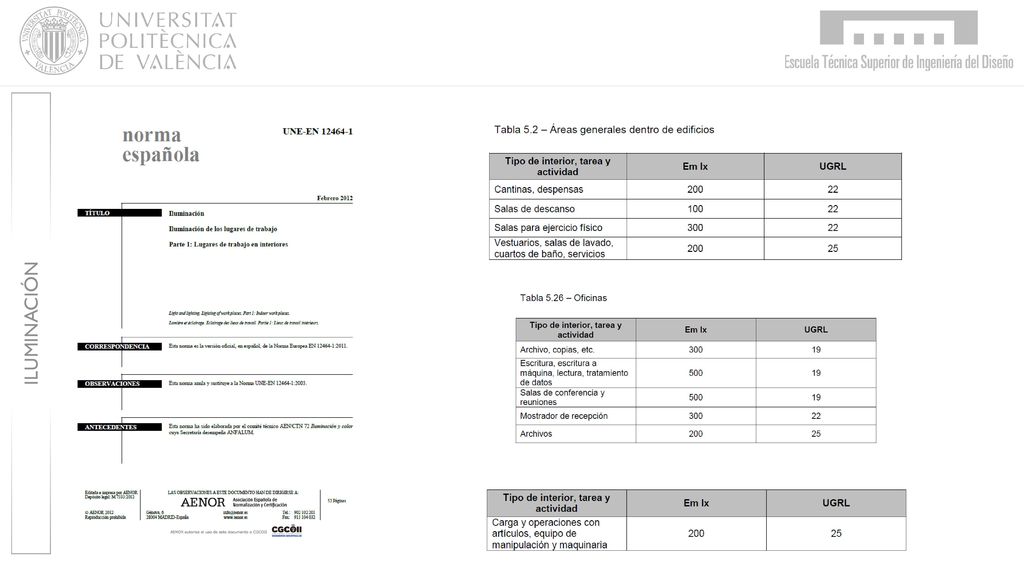

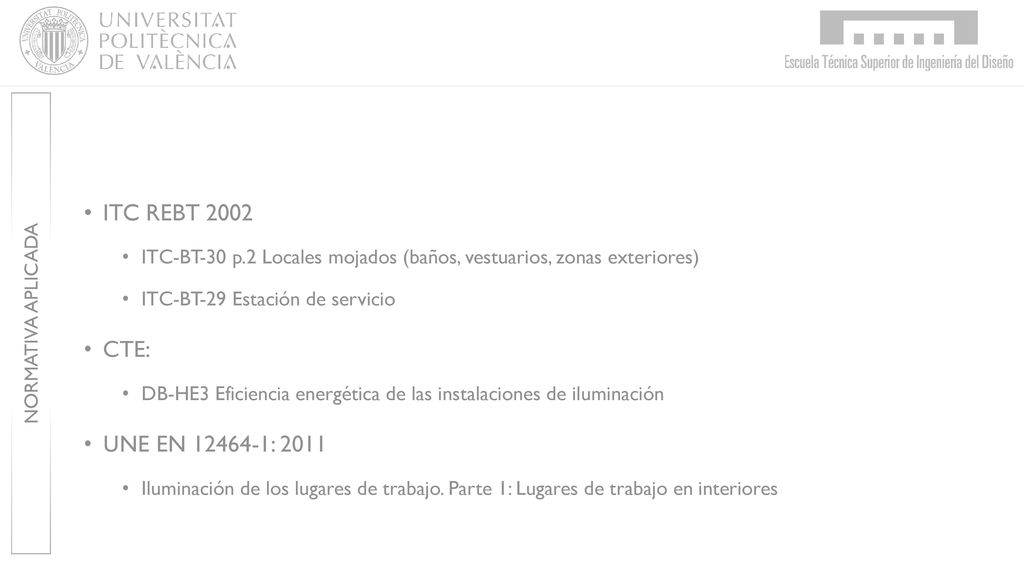

5 NORMATIVA APLICADA ITC REBT 2002 ITC-BT-30 p.2 Locales mojados (baños, vestuarios, zonas exteriores) ITC-BT-29 Estación de servicio CTE: DB-HE3 Eficiencia energética de las instalaciones de iluminación UNE EN : 2011 Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores

6 Listado de maquinaria, potencia e ubicación en planta

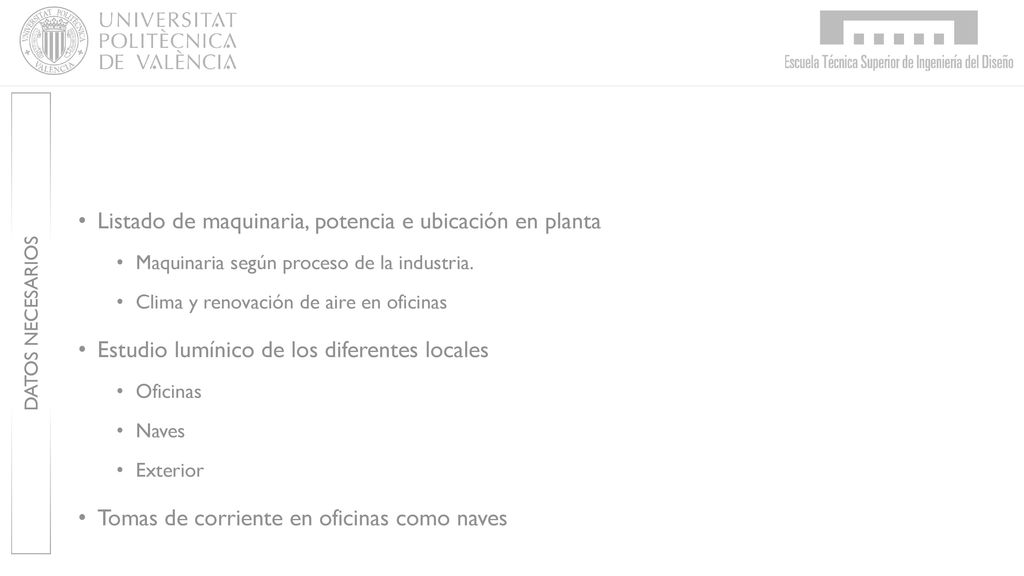

DATOS NECESARIOS Listado de maquinaria, potencia e ubicación en planta Maquinaria según proceso de la industria. Clima y renovación de aire en oficinas Estudio lumínico de los diferentes locales Oficinas Naves Exterior Tomas de corriente en oficinas como naves

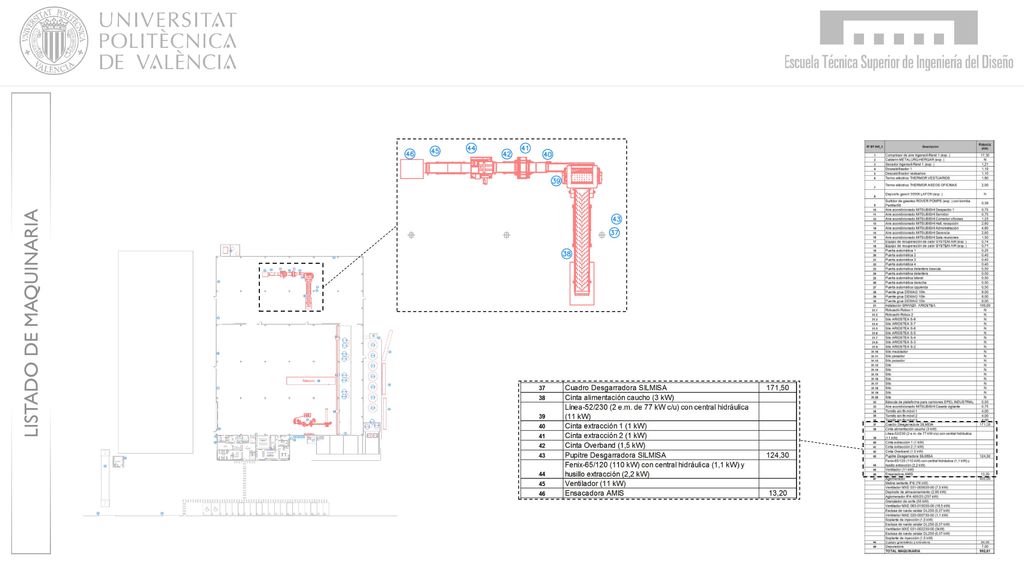

7 LISTADO DE MAQUINARIA

8 RESUMEN DE POTENCIAS

9 FACTORES DE CORRECCIÓN

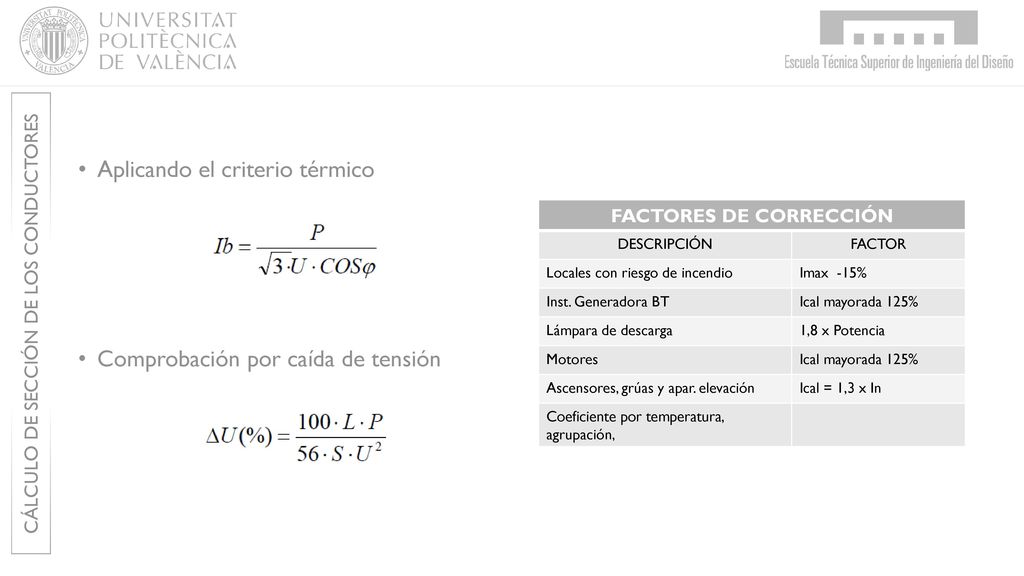

CÁLCULO DE SECCIÓN DE LOS CONDUCTORES Aplicando el criterio térmico Comprobación por caída de tensión FACTORES DE CORRECCIÓN DESCRIPCIÓN FACTOR Locales con riesgo de incendio Imax -15% Inst. Generadora BT Ical mayorada 125% Lámpara de descarga 1,8 x Potencia Motores Ascensores, grúas y apar. elevación Ical = 1,3 x In Coeficiente por temperatura, agrupación,

10 CONDICIONES DE CÁLCULO

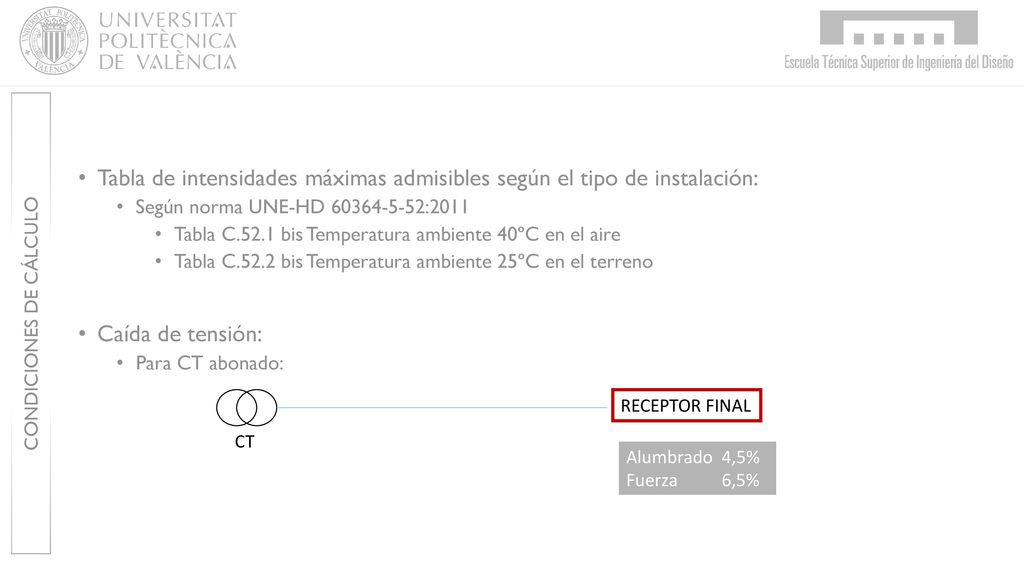

Tabla de intensidades máximas admisibles según el tipo de instalación: Según norma UNE-HD :2011 Tabla C.52.1 bis Temperatura ambiente 40ºC en el aire Tabla C.52.2 bis Temperatura ambiente 25ºC en el terreno Caída de tensión: Para CT abonado: RECEPTOR FINAL CT Alumbrado 4,5% Fuerza ,5%

11 CÁLCULO DE LAS PROTECCIONES
Sobrecargas: Según norma UNE (parte 4-43) Verificación protección del conductor por parte de la protección: Ib < In < Iz I2 < 1,45 Iz 1,3 x Ir Protección mediante interruptor automático 1,45 x In Protección mediante interruptor magnetotérmico 1,6 x In Protección mediante fusible Cortocircuito

12 CANALIZACIONES EN NAVE INDUSTRIAL

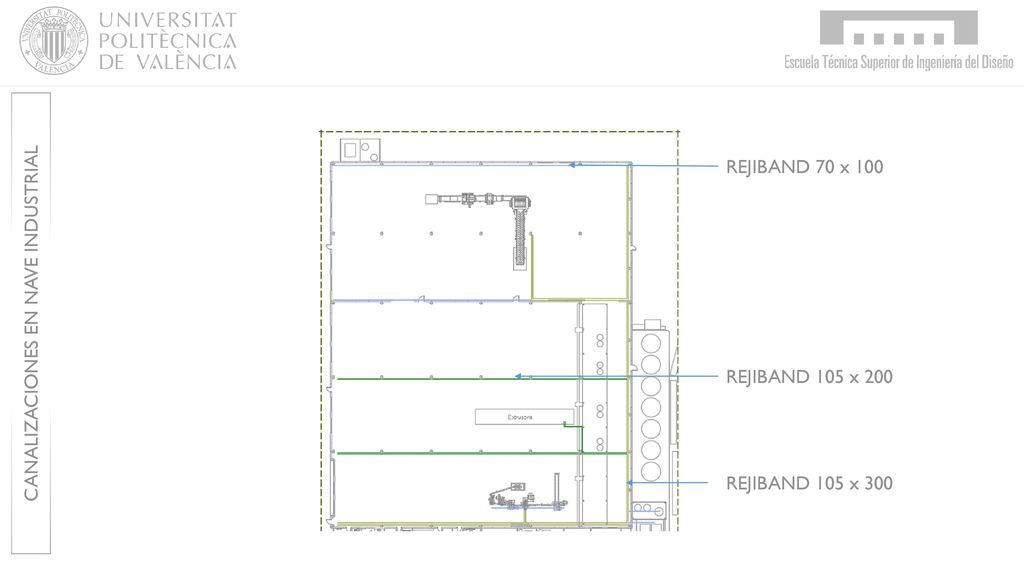

REJIBAND 70 x 100 REJIBAND 105 x 200 REJIBAND 105 x 300

13 CANALIZACIONES EN OFICINAS

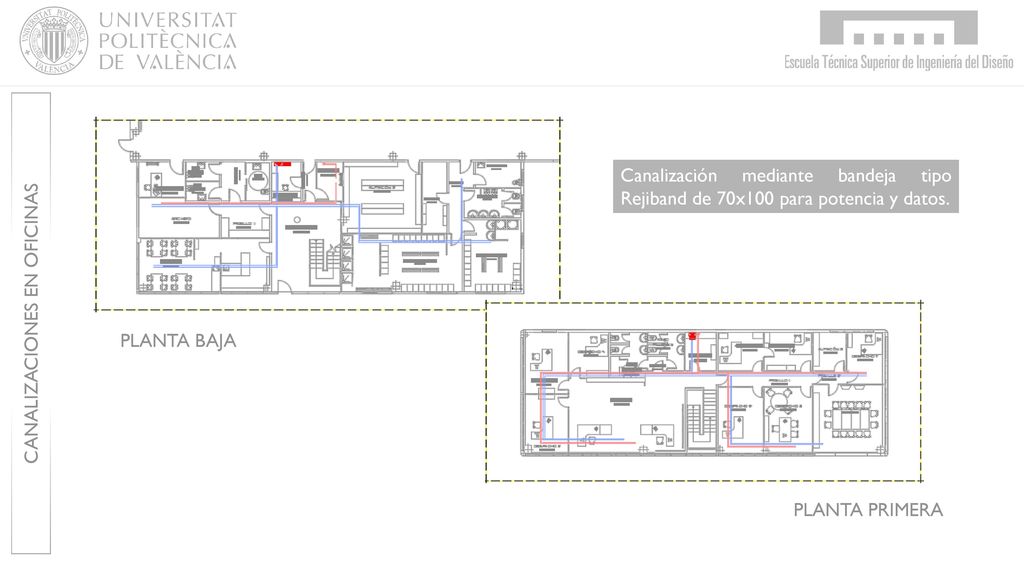

Canalización mediante bandeja tipo Rejiband de 70x100 para potencia y datos. PLANTA BAJA PLANTA PRIMERA

14 CANALIZACIONES ENTERRADAS

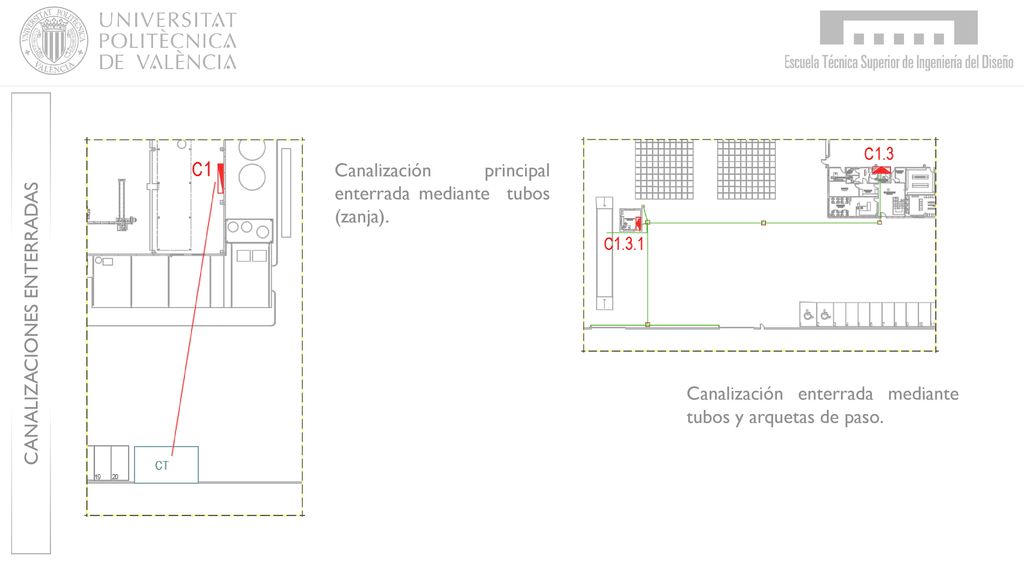

Canalización principal enterrada mediante tubos (zanja). Canalización enterrada mediante tubos y arquetas de paso.

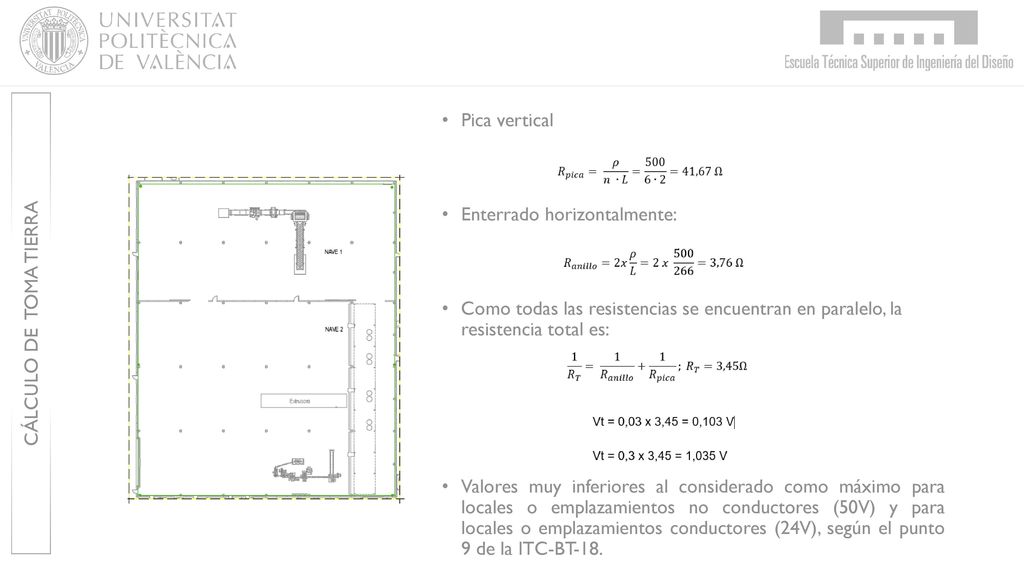

15 CÁLCULO DE TOMA TIERRA Pica vertical Enterrado horizontalmente: Como todas las resistencias se encuentran en paralelo, la resistencia total es: Valores muy inferiores al considerado como máximo para locales o emplazamientos no conductores (50V) y para locales o emplazamientos conductores (24V), según el punto 9 de la ITC-BT-18.

16 CÁLCULO BATERIA DE CONDENSADORES

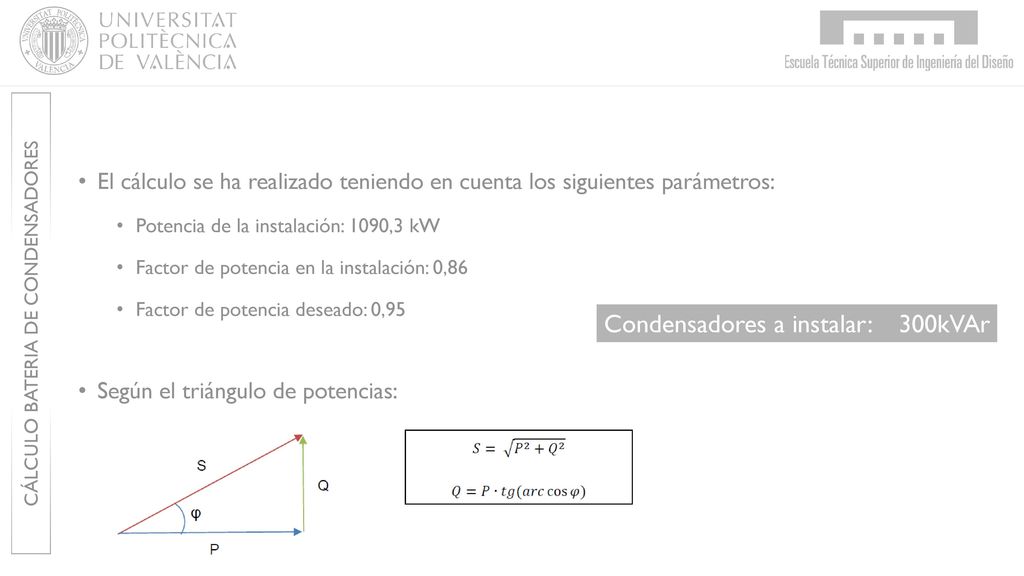

El cálculo se ha realizado teniendo en cuenta los siguientes parámetros: Potencia de la instalación: 1090,3 kW Factor de potencia en la instalación: 0,86 Factor de potencia deseado: 0,95 Según el triángulo de potencias: Condensadores a instalar: kVAr

17 ILUMINACIÓN

18 El software utilizado para el cálculo luminotécnico es el Dialux.

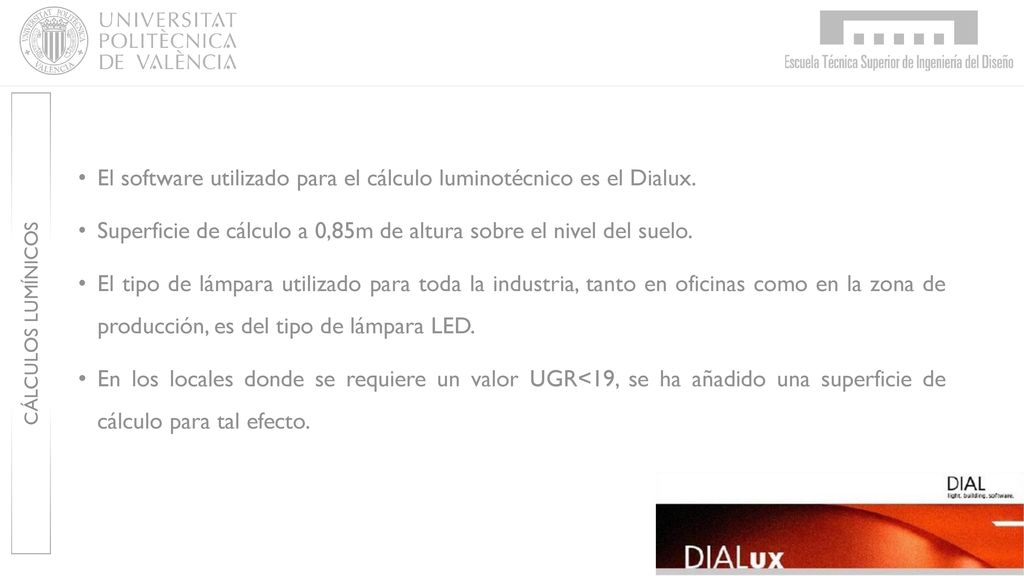

CÁLCULOS LUMÍNICOS El software utilizado para el cálculo luminotécnico es el Dialux. Superficie de cálculo a 0,85m de altura sobre el nivel del suelo. El tipo de lámpara utilizado para toda la industria, tanto en oficinas como en la zona de producción, es del tipo de lámpara LED. En los locales donde se requiere un valor UGR<19, se ha añadido una superficie de cálculo para tal efecto.

19 ILUMINACIÓN EN NAVES

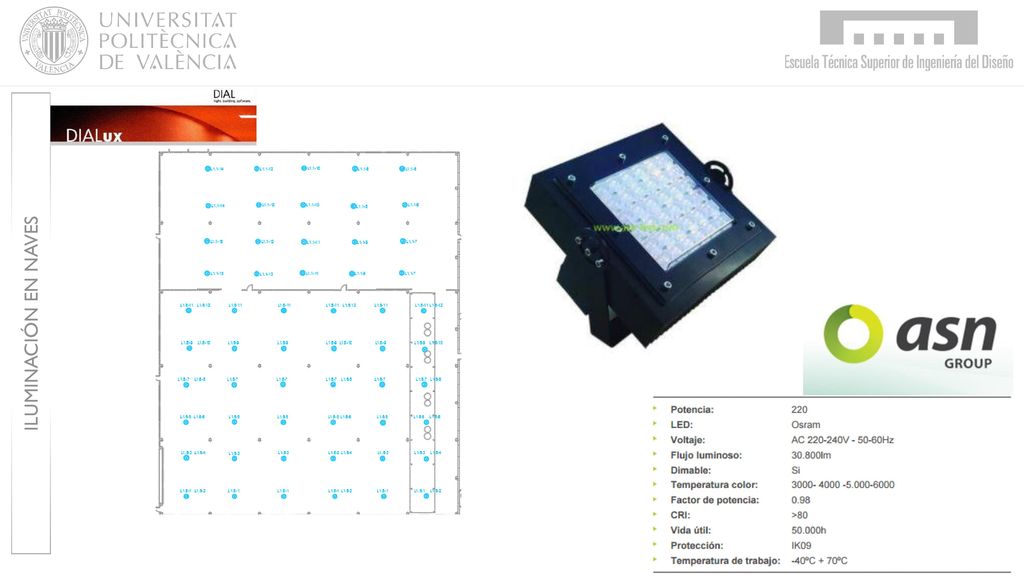

20 ILUMINACIÓN EN OFICINAS

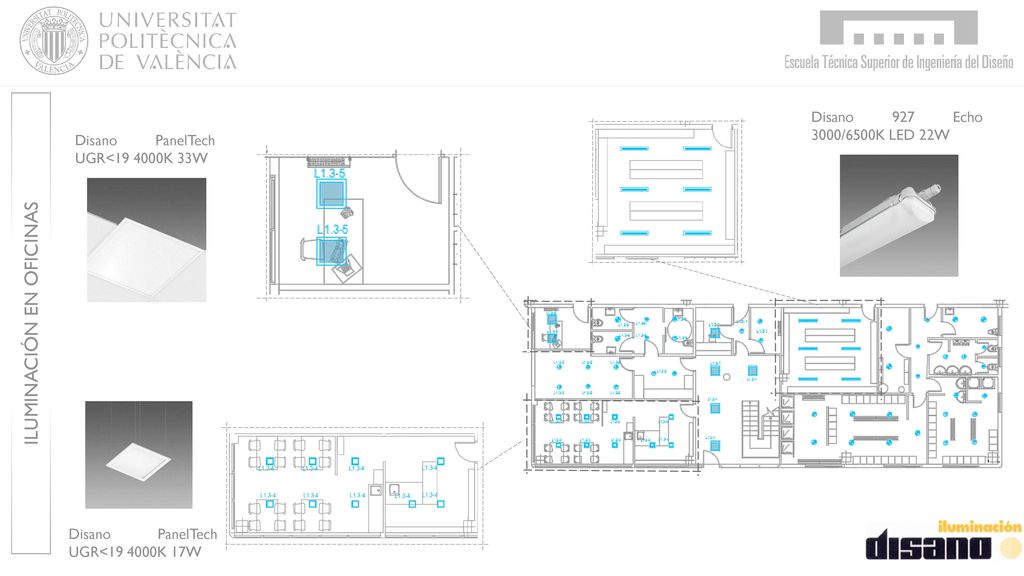

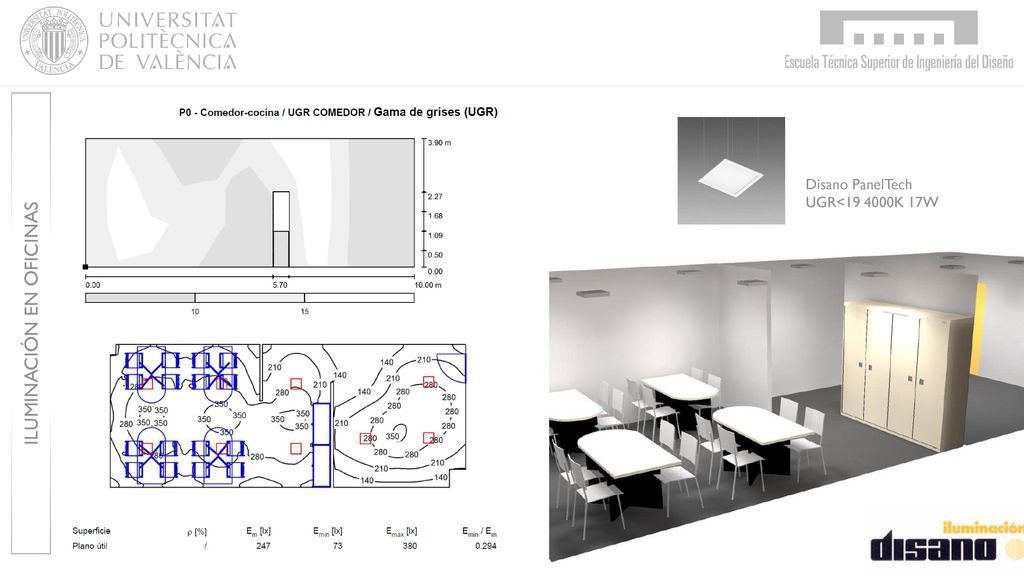

Disano 927 Echo 3000/6500K LED 22W Disano PanelTech UGR< K 33W Disano PanelTech UGR< K 17W

21 ILUMINACIÓN EN OFICINAS

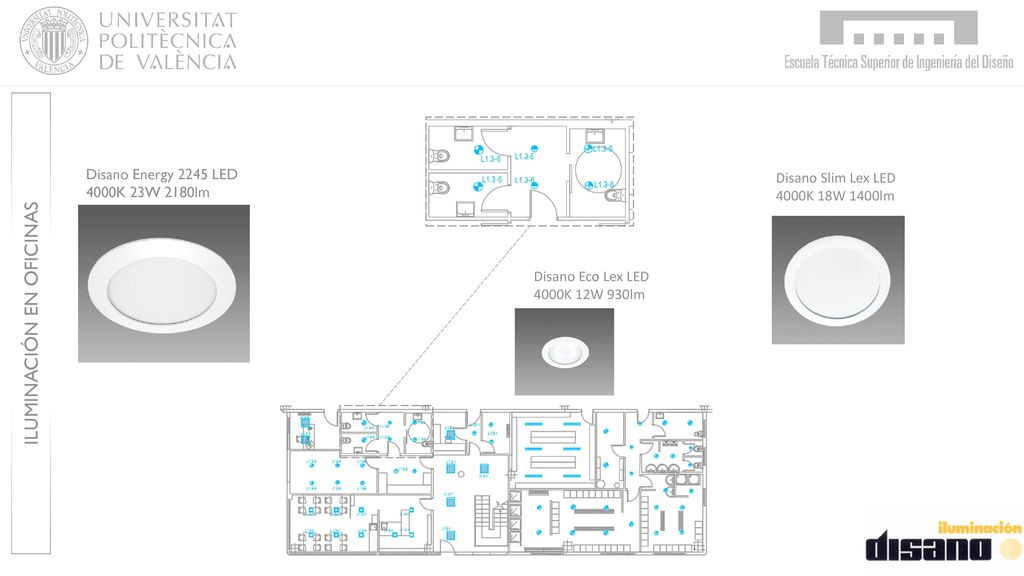

Disano Energy 2245 LED 4000K 23W 2180lm Disano Slim Lex LED 4000K 18W 1400lm Disano Eco Lex LED 4000K 12W 930lm

22 ILUMINACIÓN EN OFICINAS
Disano PanelTech UGR< K 17W

23 ILUMINACIÓN EXTERIOR Disano 1789 Astro LED 270W 29511lm

24 ILUMINACIÓN EXTERIOR

25 DISEÑO DE CUADROS ELÉCTRICOS

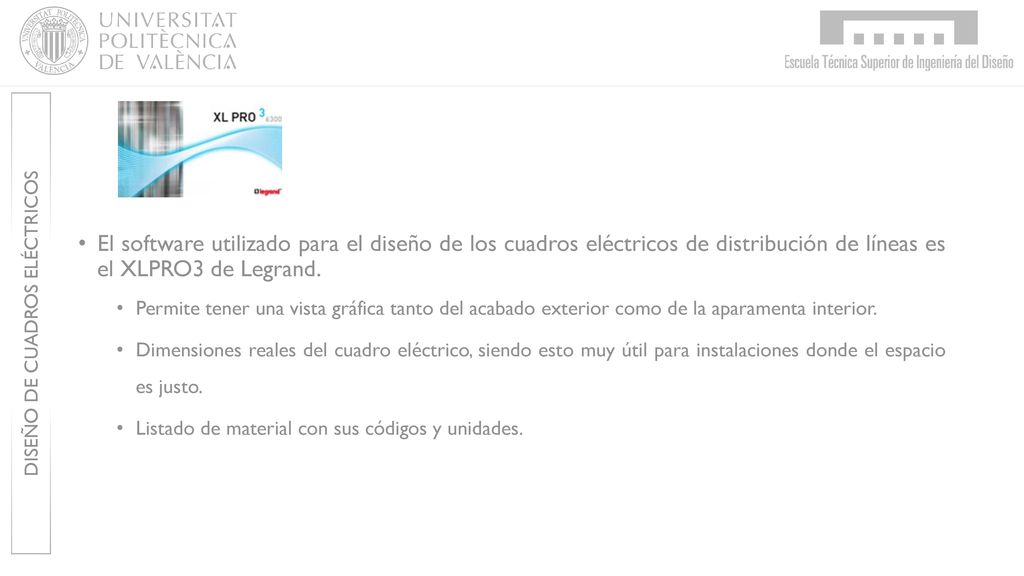

El software utilizado para el diseño de los cuadros eléctricos de distribución de líneas es el XLPRO3 de Legrand. Permite tener una vista gráfica tanto del acabado exterior como de la aparamenta interior. Dimensiones reales del cuadro eléctrico, siendo esto muy útil para instalaciones donde el espacio es justo. Listado de material con sus códigos y unidades.

26 DISEÑO DE CUADROS ELÉCTRICOS
CUADRO ELÉCTRICO GENERAL C1

27 PRESUPUESTO
