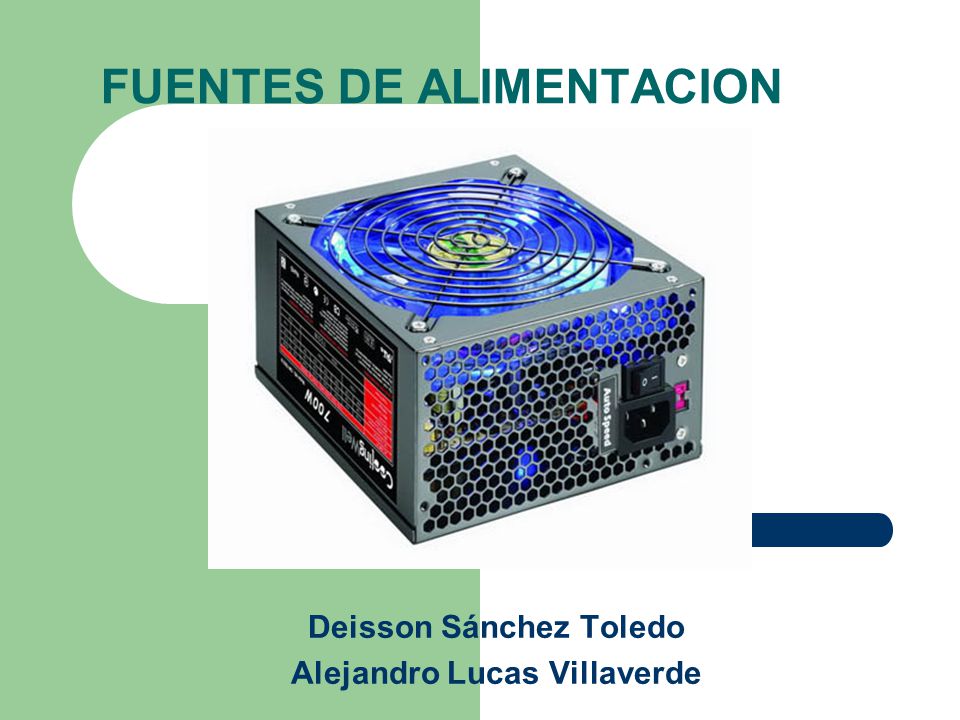

1 FUENTES DE ALIMENTACION
Deisson Sánchez Toledo Alejandro Lucas Villaverde

2 INDICE Características. Tipos: AT y ATX. Diferencias: AT vs ATX.
Conectores. Consumo de componentes. Refrigeración. Posibles averías.

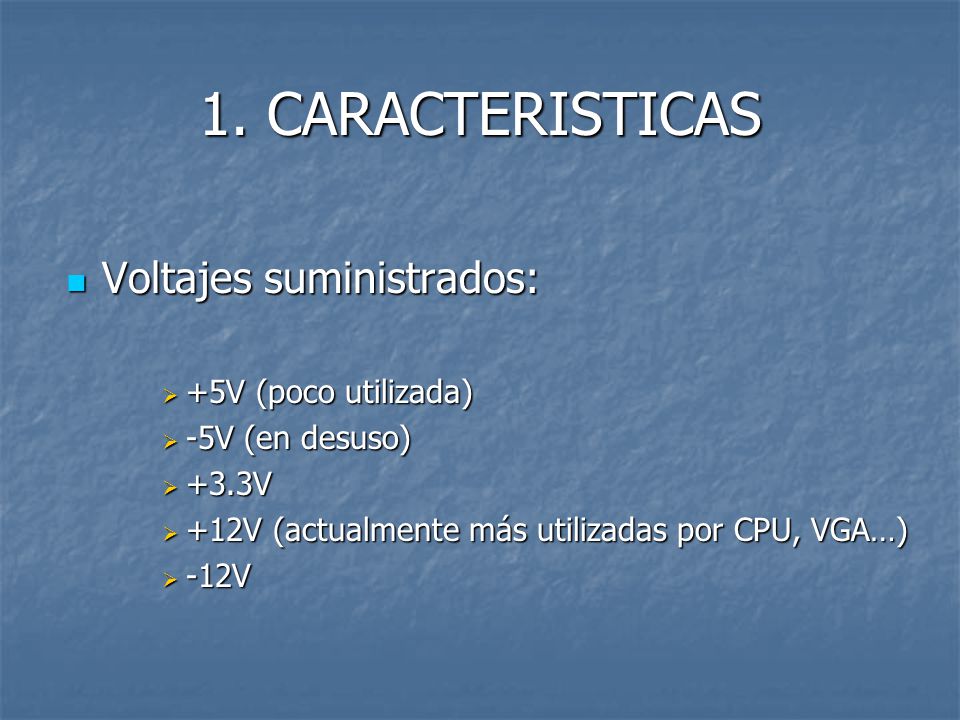

3 1. CARACTERISTICAS Voltajes suministrados: +5V (poco utilizada)
-5V (en desuso) +3.3V +12V (actualmente más utilizadas por CPU, VGA…) -12V

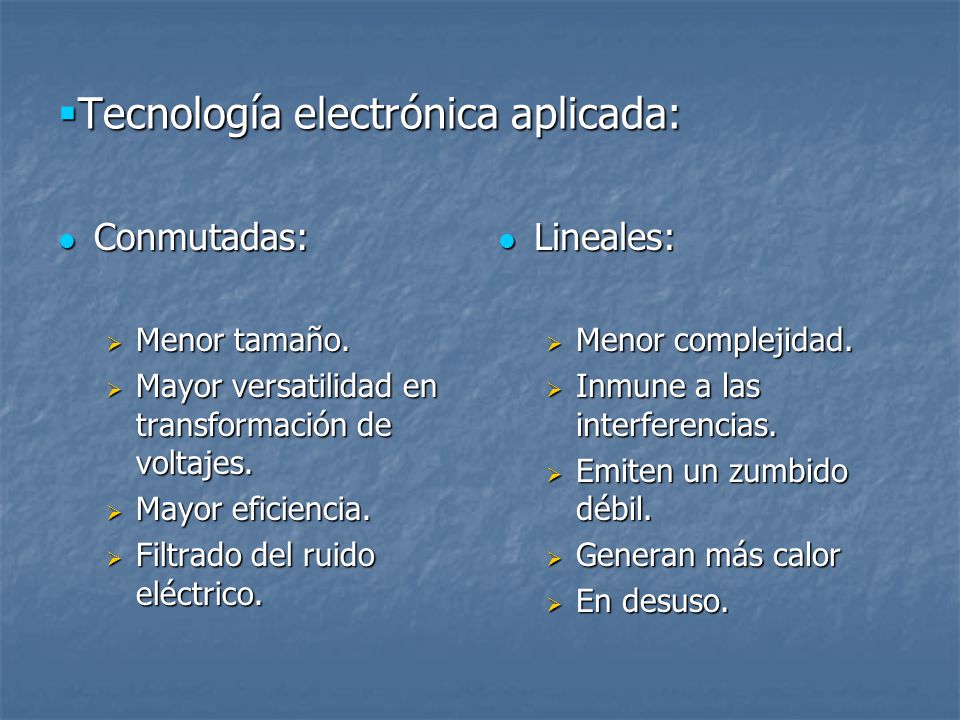

4 Tecnología electrónica aplicada:
Conmutadas: Menor tamaño. Mayor versatilidad en transformación de voltajes. Mayor eficiencia. Filtrado del ruido eléctrico. Lineales: Menor complejidad. Inmune a las interferencias. Emiten un zumbido débil. Generan más calor En desuso.

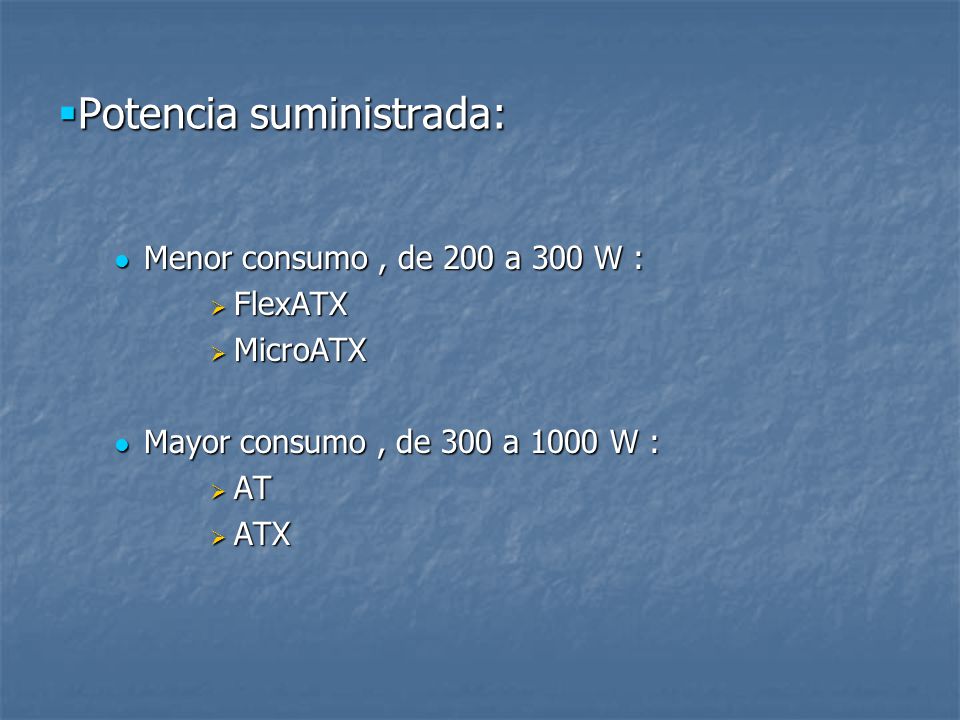

5 Potencia suministrada:
Menor consumo , de 200 a 300 W : FlexATX MicroATX Mayor consumo , de 300 a 1000 W : AT ATX

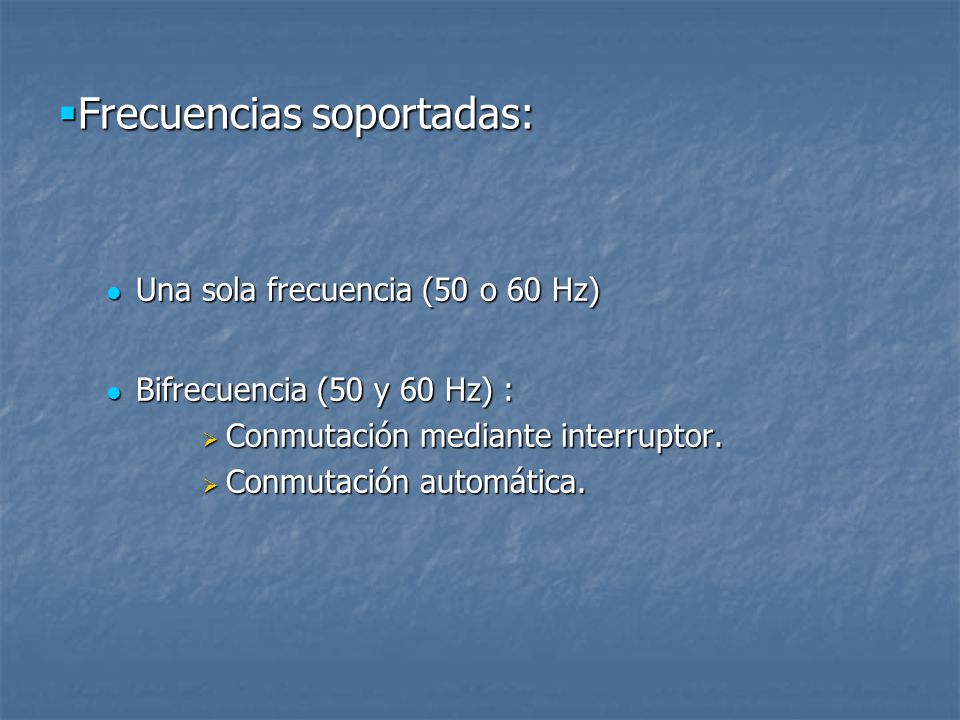

6 Frecuencias soportadas:
Una sola frecuencia (50 o 60 Hz) Bifrecuencia (50 y 60 Hz) : Conmutación mediante interruptor. Conmutación automática.

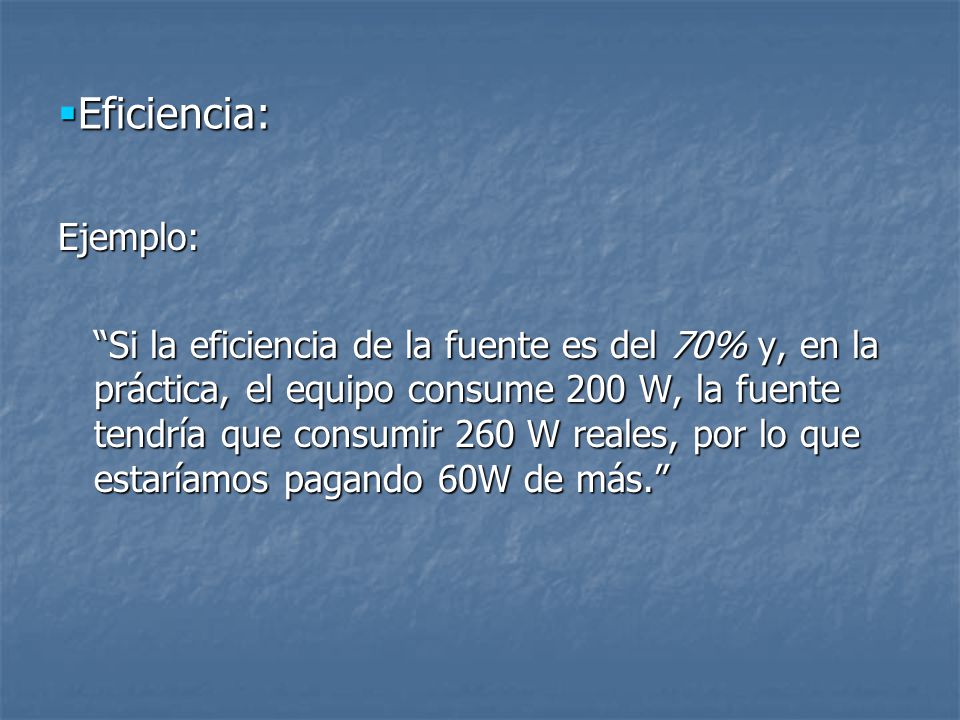

7 Eficiencia: Ejemplo: “Si la eficiencia de la fuente es del 70% y, en la práctica, el equipo consume 200 W, la fuente tendría que consumir 260 W reales, por lo que estaríamos pagando 60W de más.”

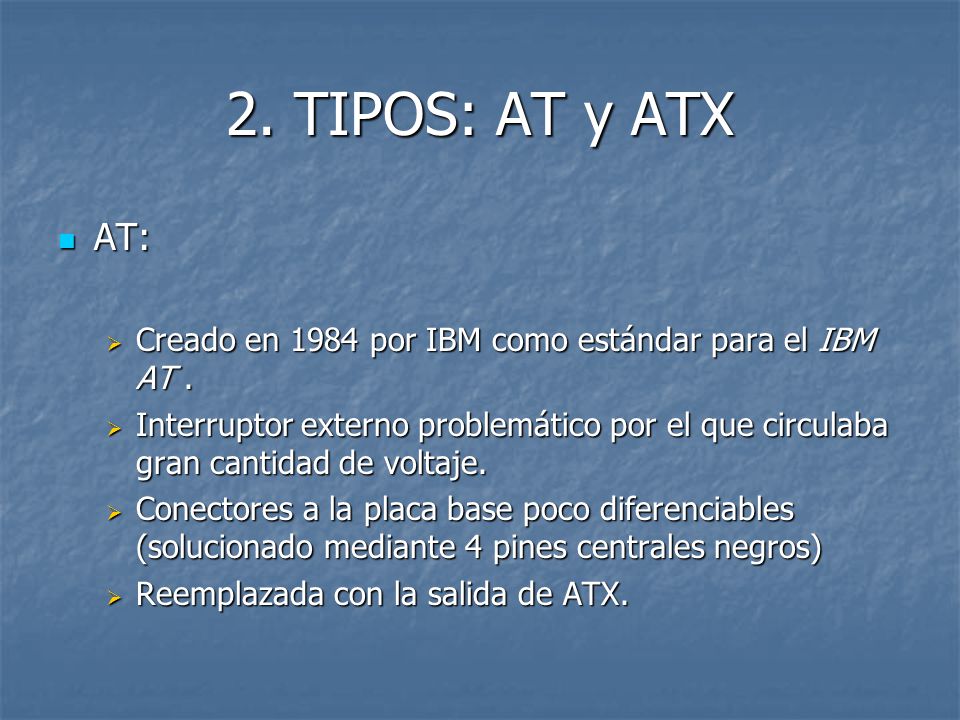

8 2. TIPOS: AT y ATX AT: Creado en 1984 por IBM como estándar para el IBM AT . Interruptor externo problemático por el que circulaba gran cantidad de voltaje. Conectores a la placa base poco diferenciables (solucionado mediante 4 pines centrales negros) Reemplazada con la salida de ATX.

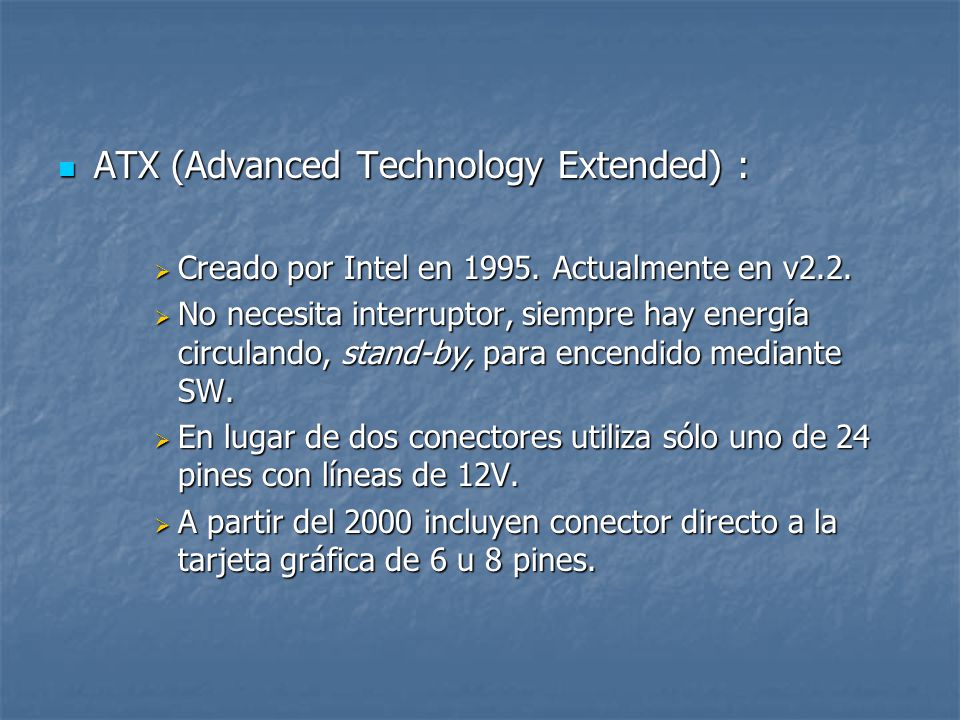

9 ATX (Advanced Technology Extended) :
Creado por Intel en Actualmente en v2.2. No necesita interruptor, siempre hay energía circulando, stand-by, para encendido mediante SW. En lugar de dos conectores utiliza sólo uno de 24 pines con líneas de 12V. A partir del 2000 incluyen conector directo a la tarjeta gráfica de 6 u 8 pines.

10 A continuación podemos todas las revisiones de estándar ATX:
ATX: conector de 20 pines (usado en P3 y Athlon XP) WTX: conector de 24 pines (usado en P2, P3, Xeon y Athlon MP) AMD GES: conector principal de 24 pines, conector secundario de 8 pines (usado por los primeros procesadores duales Athlon) EPS12V: conector principal de 24 pines, conector secundario de 8 pines, conector terciario de 4 pines (usado en Xeon y Opteron) ATX12V: conector principal de 20 pines, conector secundario de 4 pines, conector terciario de 8 pines (usado por P4, últimos Athlon XP, y Athlon 64) ATX12V 1.3: se elimina la linea de -5V. ATX12V 2.0: conector principal de 24 pines, conector secundario de 4 pines (usado por P4, Core2Duo, y Athlon 64 con PCIe) ATX12V 2.2: conector de 20/24 pines, conector de 4 pines del ATX12V

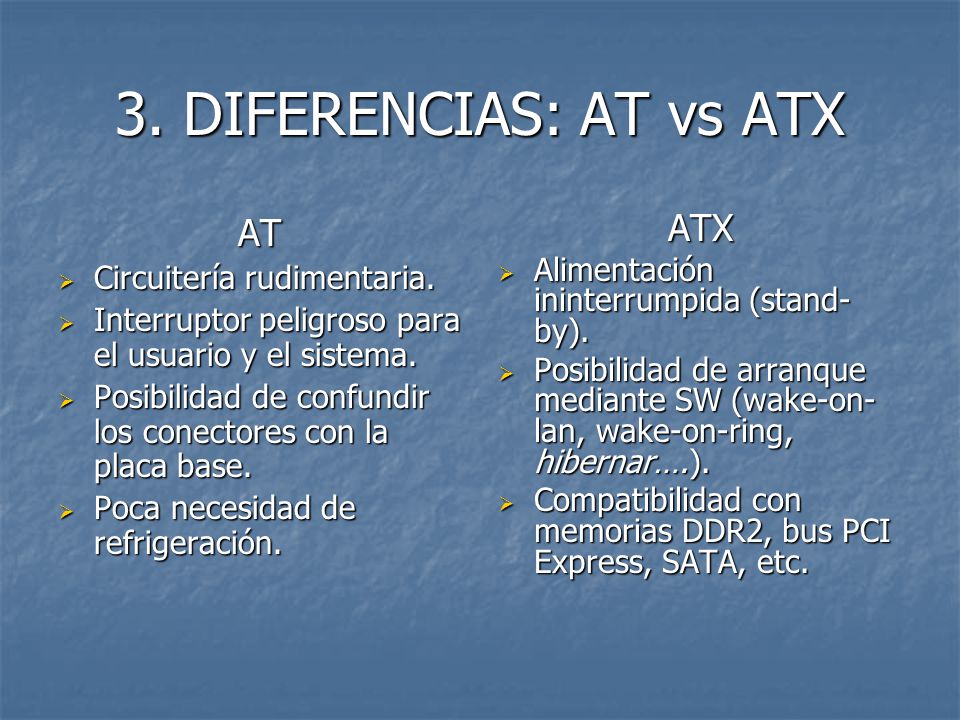

11 3. DIFERENCIAS: AT vs ATX AT ATX Circuitería rudimentaria.
Interruptor peligroso para el usuario y el sistema. Posibilidad de confundir los conectores con la placa base. Poca necesidad de refrigeración. ATX Alimentación ininterrumpida (stand-by). Posibilidad de arranque mediante SW (wake-on-lan, wake-on-ring, hibernar….). Compatibilidad con memorias DDR2, bus PCI Express, SATA, etc.

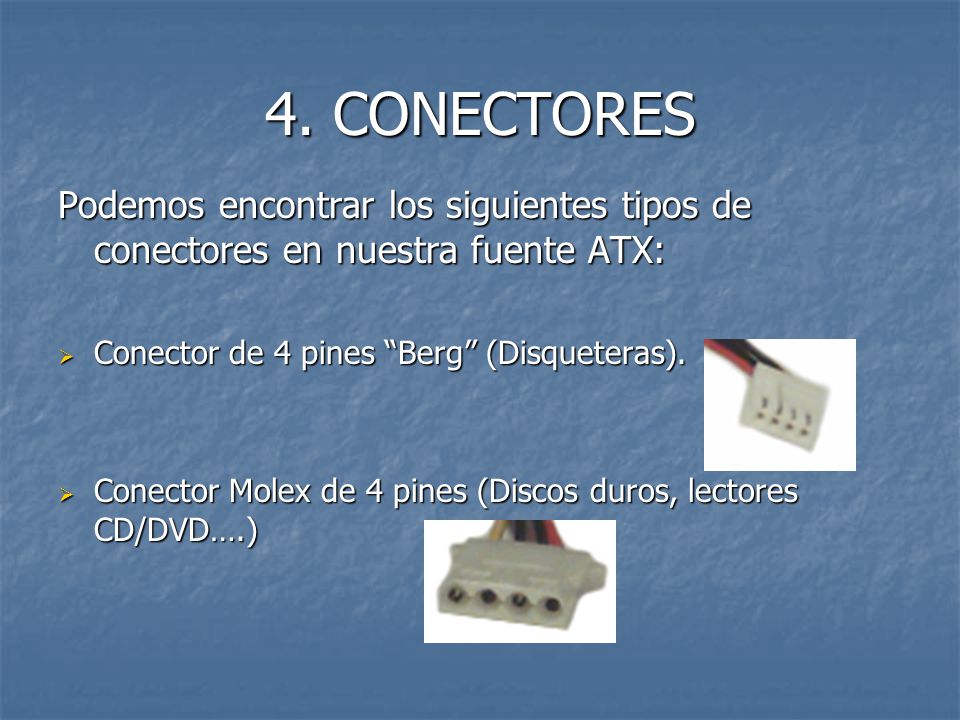

12 4. CONECTORES Podemos encontrar los siguientes tipos de conectores en nuestra fuente ATX: Conector de 4 pines “Berg” (Disqueteras). Conector Molex de 4 pines (Discos duros, lectores CD/DVD….)

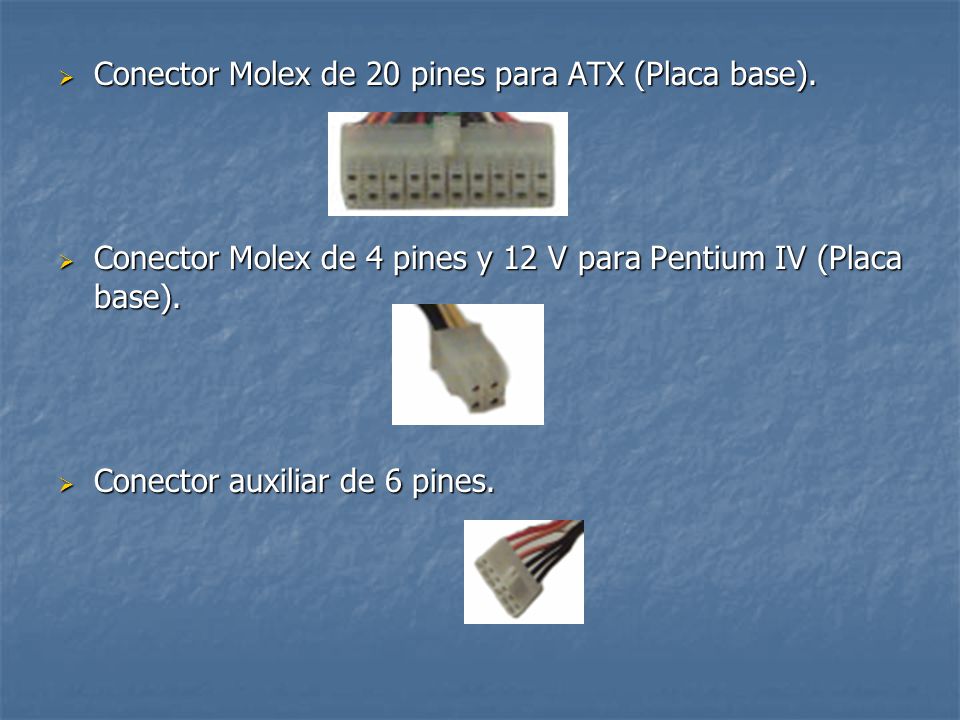

13 Conector Molex de 20 pines para ATX (Placa base).
Conector Molex de 4 pines y 12 V para Pentium IV (Placa base). Conector auxiliar de 6 pines.

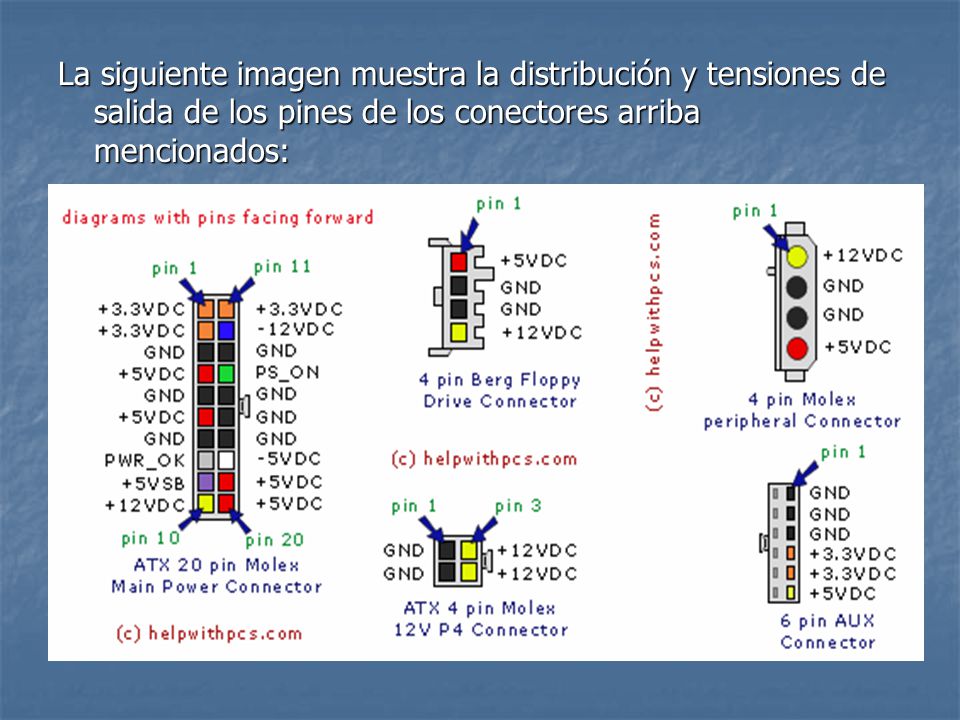

14 La siguiente imagen muestra la distribución y tensiones de salida de los pines de los conectores arriba mencionados:

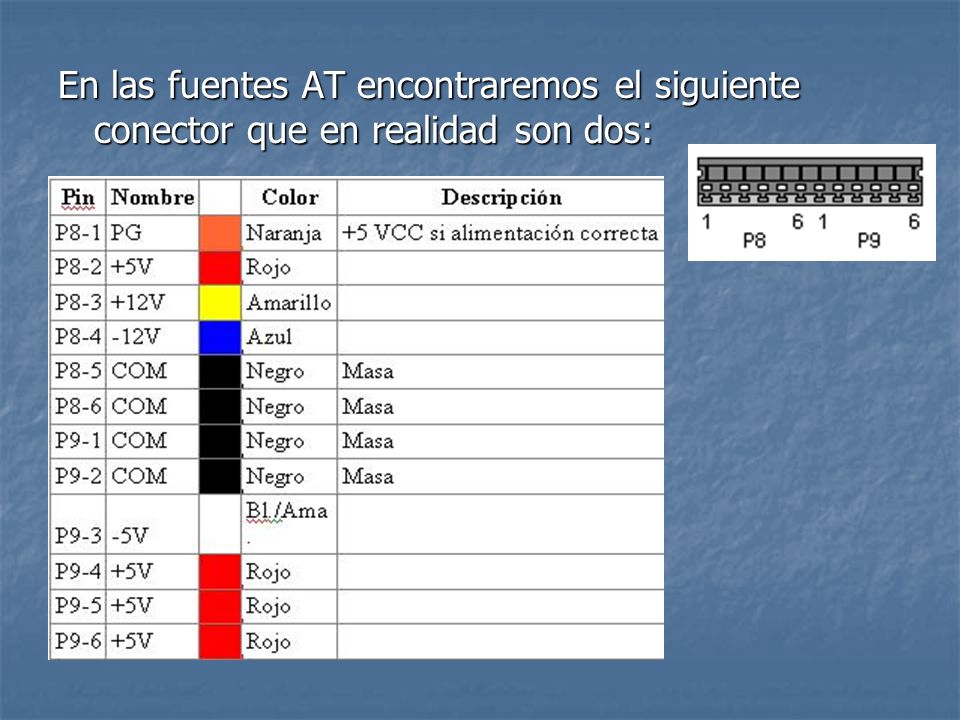

15 En las fuentes AT encontraremos el siguiente conector que en realidad son dos:

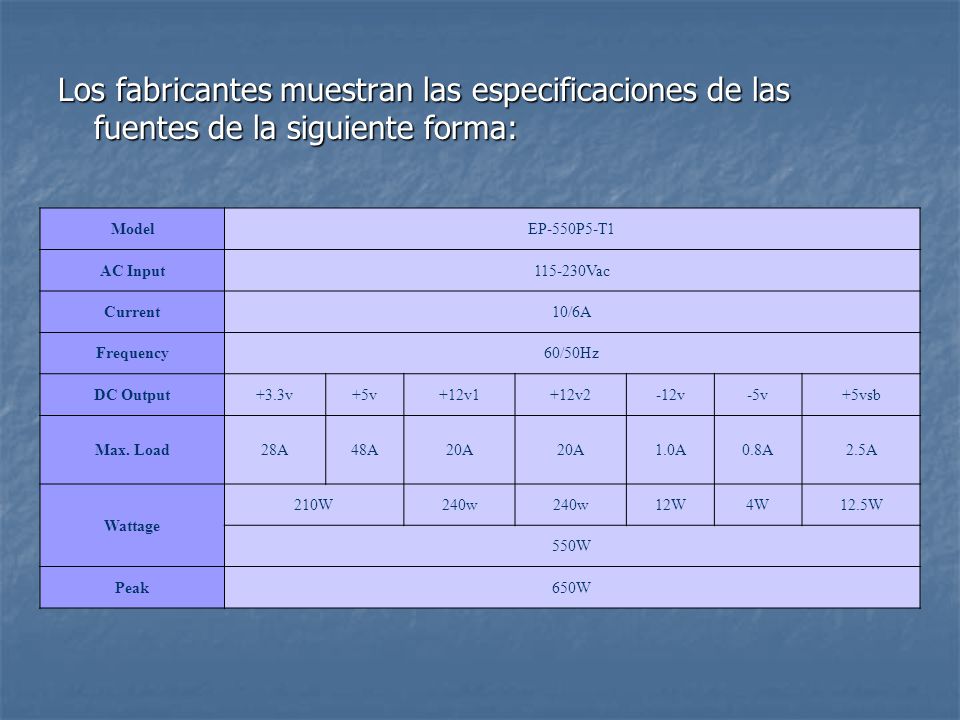

16 Los fabricantes muestran las especificaciones de las fuentes de la siguiente forma:
Model EP-550P5-T1 AC Input Vac Current 10/6A Frequency 60/50Hz DC Output +3.3v +5v +12v1 +12v2 -12v -5v +5vsb Max. Load 28A 48A 20A 1.0A 0.8A 2.5A Wattage 210W 240w 12W 4W 12.5W 550W Peak 650W

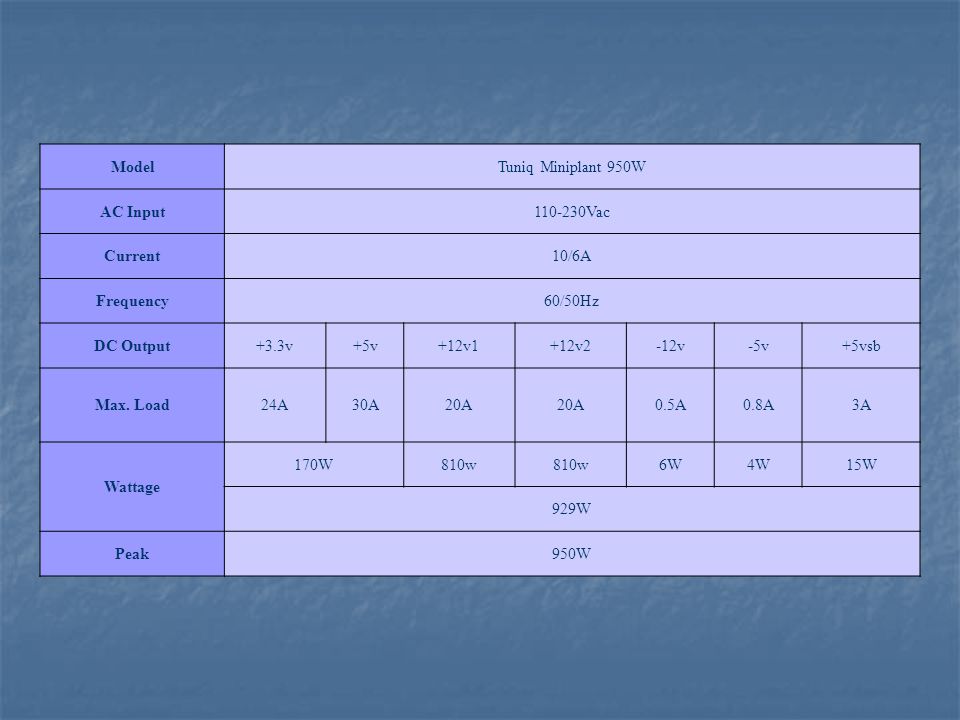

17 Model Tuniq Miniplant 950W AC Input Vac Current 10/6A Frequency 60/50Hz DC Output +3.3v +5v +12v1 +12v2 -12v -5v +5vsb Max. Load 24A 30A 20A 0.5A 0.8A 3A Wattage 170W 810w 6W 4W 15W 929W Peak 950W

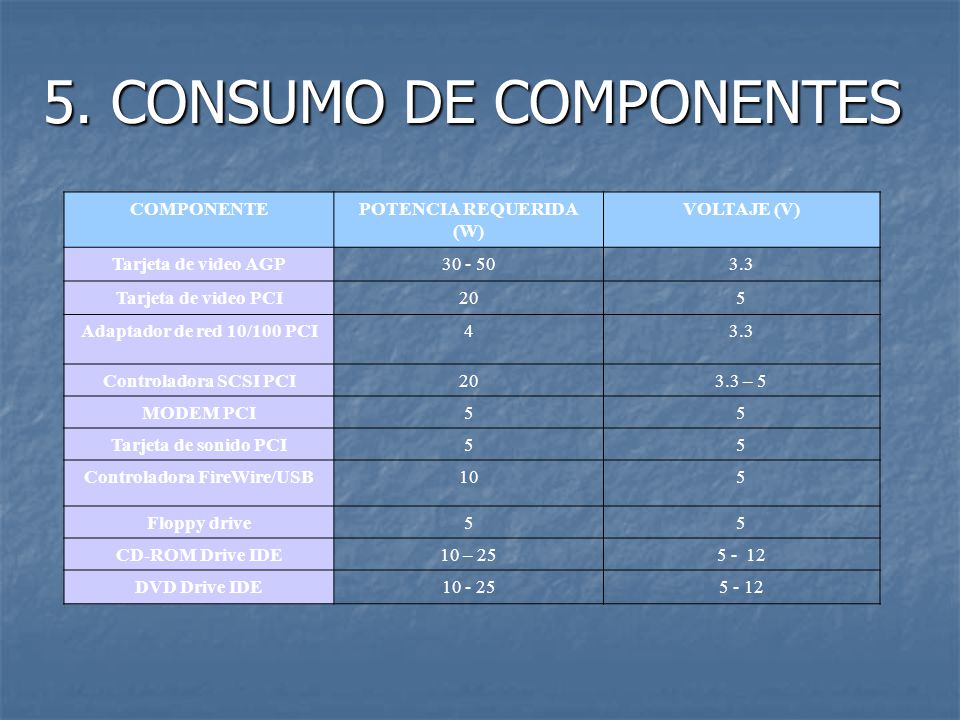

18 5. CONSUMO DE COMPONENTES
POTENCIA REQUERIDA (W) VOLTAJE (V) Tarjeta de video AGP 3.3 Tarjeta de video PCI 20 5 Adaptador de red 10/100 PCI 4 Controladora SCSI PCI 3.3 – 5 MODEM PCI Tarjeta de sonido PCI Controladora FireWire/USB 10 Floppy drive CD-ROM Drive IDE 10 – 25 DVD Drive IDE 5 - 12

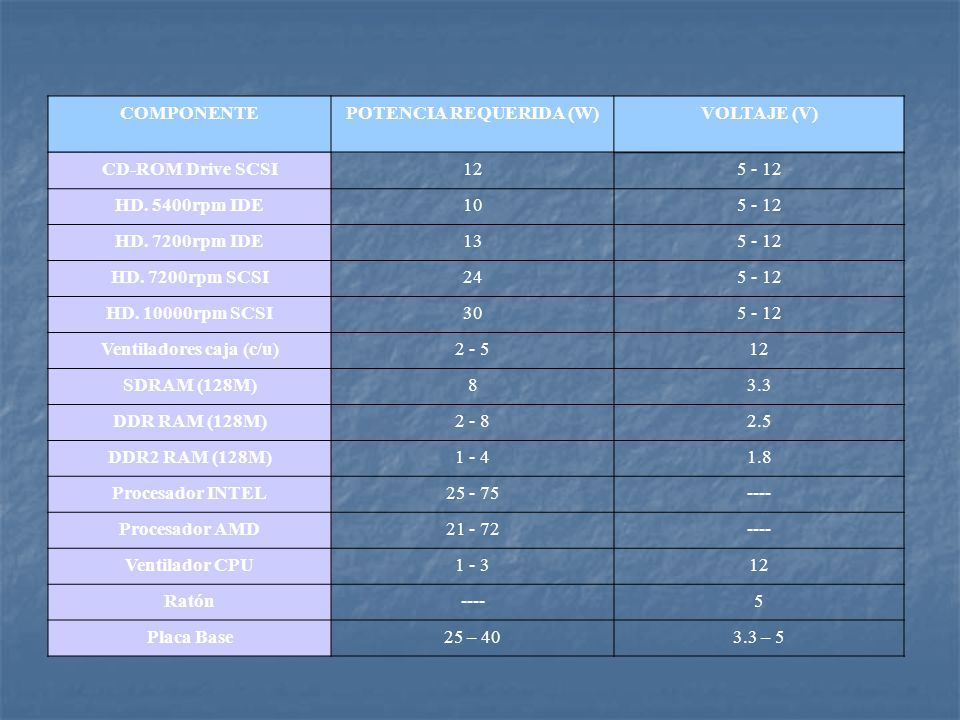

19 POTENCIA REQUERIDA (W) Ventiladores caja (c/u)
COMPONENTE POTENCIA REQUERIDA (W) VOLTAJE (V) CD-ROM Drive SCSI 12 5 - 12 HD. 5400rpm IDE 10 HD. 7200rpm IDE 13 HD. 7200rpm SCSI 24 HD rpm SCSI 30 Ventiladores caja (c/u) 2 - 5 SDRAM (128M) 8 3.3 DDR RAM (128M) 2 - 8 2.5 DDR2 RAM (128M) 1 - 4 1.8 Procesador INTEL ---- Procesador AMD Ventilador CPU 1 - 3 Ratón 5 Placa Base 25 – 40 3.3 – 5

20 6. REFRIGERACION AT Estas fuentes disponen de un ventilador que expulsa el aire al exterior y de unas ranuras que recogen el aire de la torre. ATX Algunas tienen la misma configuración que las AT, mientras que en otras se expulsa el aire caliente a la torre, siendo esto una mala solución.

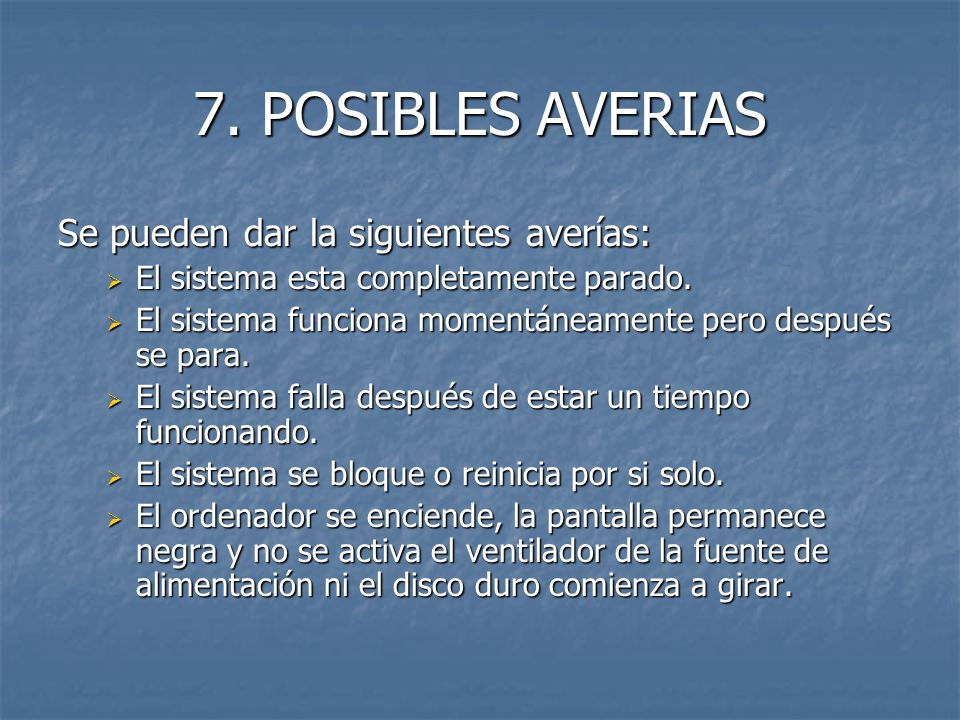

21 7. POSIBLES AVERIAS Se pueden dar la siguientes averías:
El sistema esta completamente parado. El sistema funciona momentáneamente pero después se para. El sistema falla después de estar un tiempo funcionando. El sistema se bloque o reinicia por si solo. El ordenador se enciende, la pantalla permanece negra y no se activa el ventilador de la fuente de alimentación ni el disco duro comienza a girar.

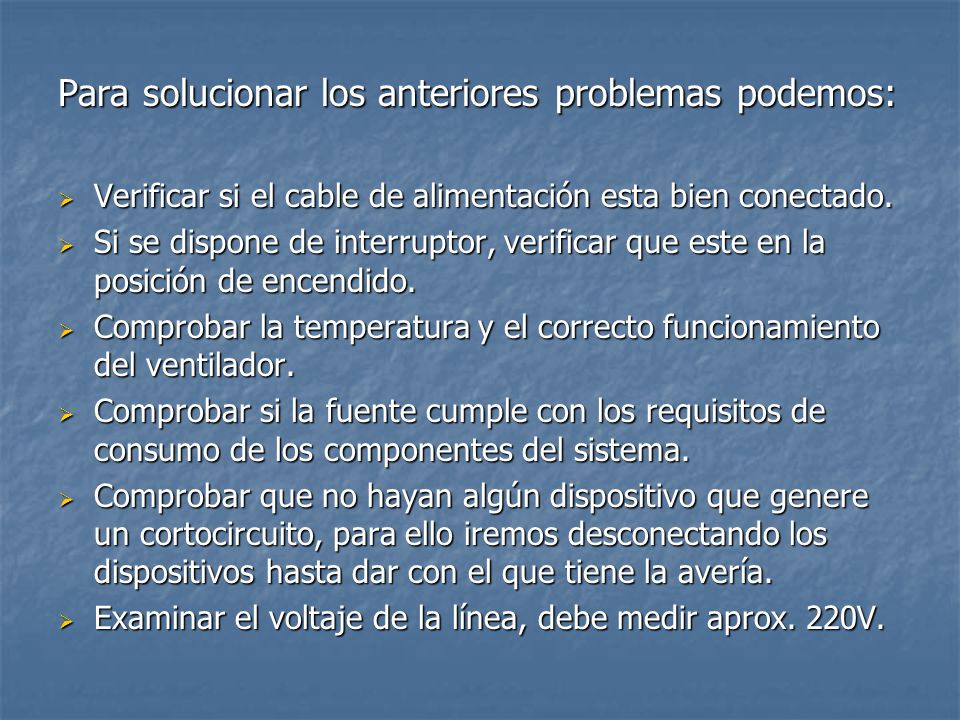

22 Para solucionar los anteriores problemas podemos:
Verificar si el cable de alimentación esta bien conectado. Si se dispone de interruptor, verificar que este en la posición de encendido. Comprobar la temperatura y el correcto funcionamiento del ventilador. Comprobar si la fuente cumple con los requisitos de consumo de los componentes del sistema. Comprobar que no hayan algún dispositivo que genere un cortocircuito, para ello iremos desconectando los dispositivos hasta dar con el que tiene la avería. Examinar el voltaje de la línea, debe medir aprox. 220V.
