LECTURA DE CARTAS NIVEL 1 INTEGRANTES: MARO-IM PALACIOS BOHORQUEZ CHRISTHIAN MARO-IM PERALTA CÁRDENAS SALOMÓN.

Presentación del tema: "LECTURA DE CARTAS NIVEL 1 INTEGRANTES: MARO-IM PALACIOS BOHORQUEZ CHRISTHIAN MARO-IM PERALTA CÁRDENAS SALOMÓN."— Transcripción de la presentación:

1

2 LECTURA DE CARTAS NIVEL 1 INTEGRANTES: MARO-IM PALACIOS BOHORQUEZ CHRISTHIAN MARO-IM PERALTA CÁRDENAS SALOMÓN

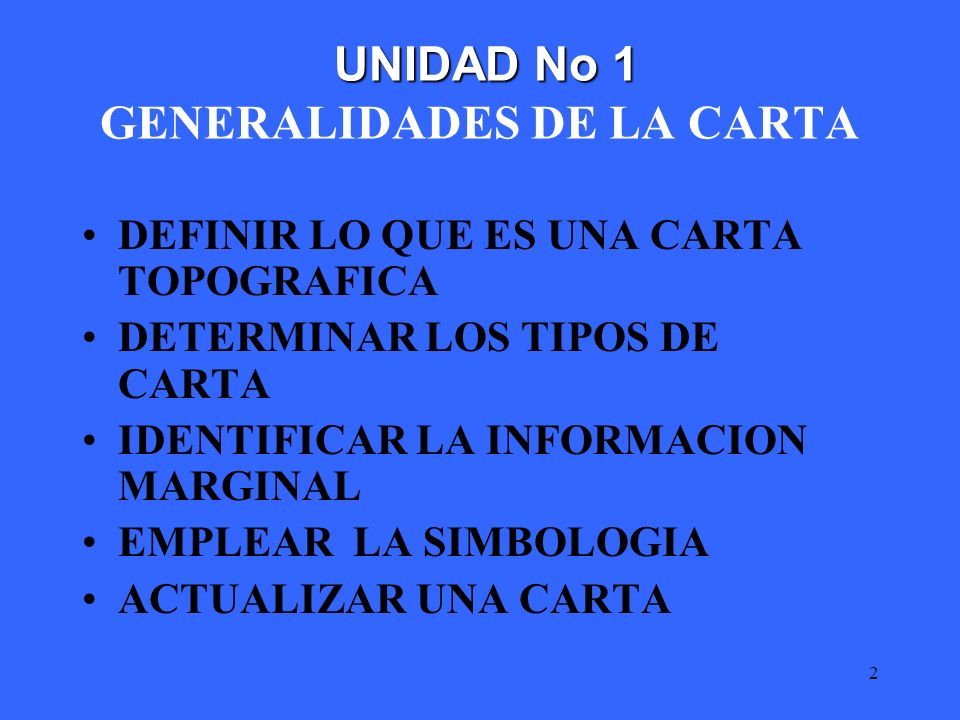

3 2 UNIDAD No 1 UNIDAD No 1 GENERALIDADES DE LA CARTA DEFINIR LO QUE ES UNA CARTA TOPOGRAFICA DETERMINAR LOS TIPOS DE CARTA IDENTIFICAR LA INFORMACION MARGINAL EMPLEAR LA SIMBOLOGIA ACTUALIZAR UNA CARTA

4 3 CARTA REPRESENTACION GRAFICA DE LA SUPERFICIE TERRESTRE DIBUJADA A ESCALA SOBRE UN PLANO. CARACTERISTICAS NATURALES Y ARTIFICIALES SON REPRESENTADAS POR: –SIMBOLOS –LINEAS –COLORES

5 4 TIPOS DE CARTA PEQUEÑAMEDIANA GRANDE 1:600.000 Y MENORES PLANEAM. GENERAL ESTUDIOS ESTRATEGI ENTRE 1:600.000 1:75.000 OPERACION 1:75.000 Y MAYORES TACTICO TECNICO ADMINIST. UNIDADES DE CAMPAÑA A.- POR LA ESCALA

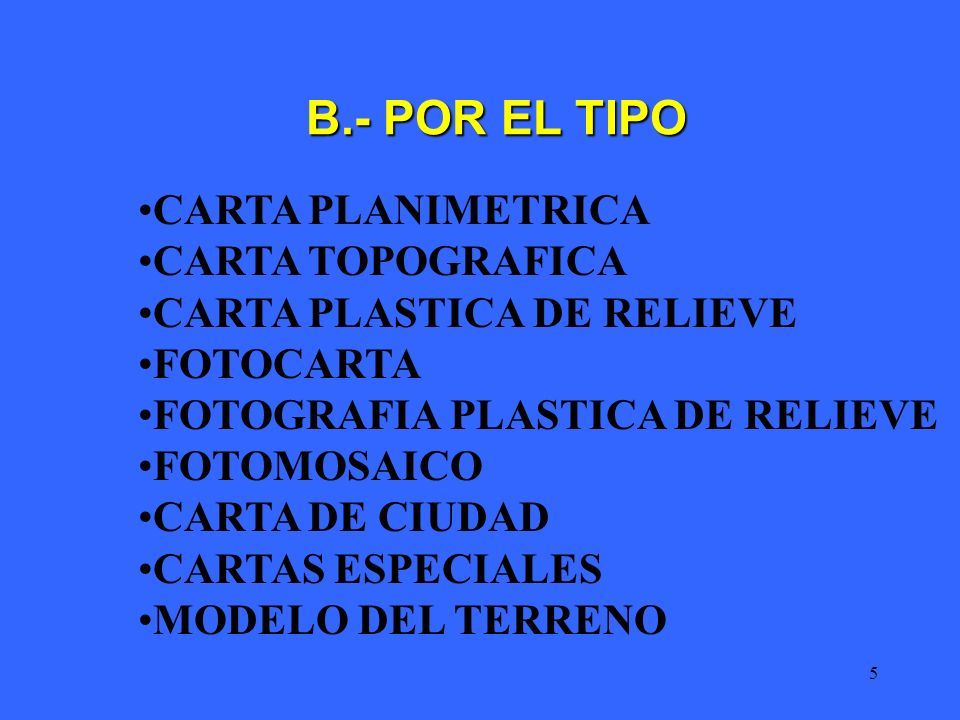

6 5 B.- POR EL TIPO CARTA PLANIMETRICA CARTA TOPOGRAFICA CARTA PLASTICA DE RELIEVE FOTOCARTA FOTOGRAFIA PLASTICA DE RELIEVE FOTOMOSAICO CARTA DE CIUDAD CARTAS ESPECIALES MODELO DEL TERRENO

7 6

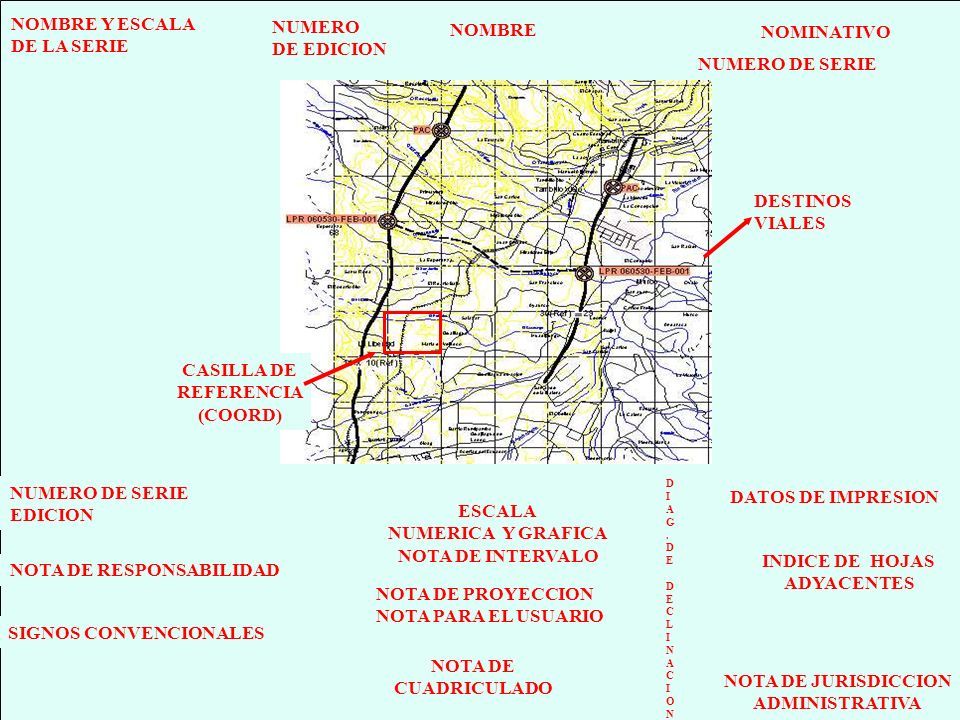

8 7 NOMBRE NOMINATIVO NUMERO DE SERIE NOMBRE Y ESCALA DE LA SERIE NUMERO DE EDICION INDICE DE HOJAS ADYACENTES ESCALA NUMERICA Y GRAFICA NOTA DE INTERVALO NOTA DE PROYECCION NOTA PARA EL USUARIO NOTA DE CUADRICULADO NOTA DE RESPONSABILIDAD NUMERO DE SERIE EDICION SIGNOS CONVENCIONALES DIAG.DE DECLINACIONDIAG.DE DECLINACION DATOS DE IMPRESION NOTA DE JURISDICCION ADMINISTRATIVA DESTINOS VIALES CASILLA DE REFERENCIA (COORD)

9 8 NOMBRE DE LA CARTA: Característica cultural o geográfica sobresaliente o población mas importante. Centro superior. INFORMACION MARGINAL

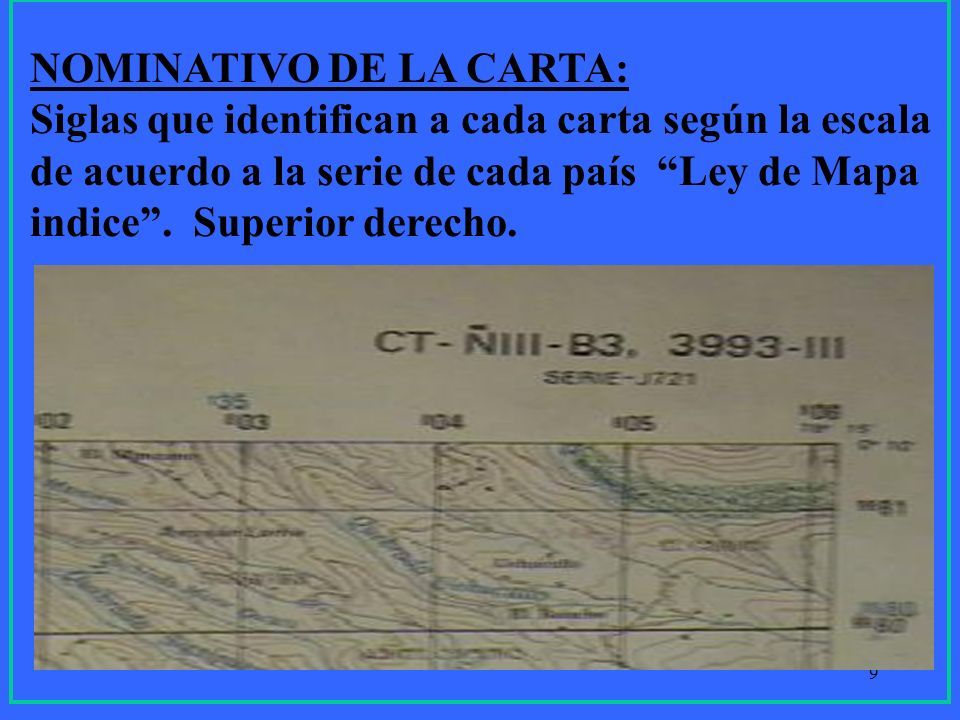

10 9 NOMINATIVO DE LA CARTA: Siglas que identifican a cada carta según la escala de acuerdo a la serie de cada país “Ley de Mapa indice”. Superior derecho.

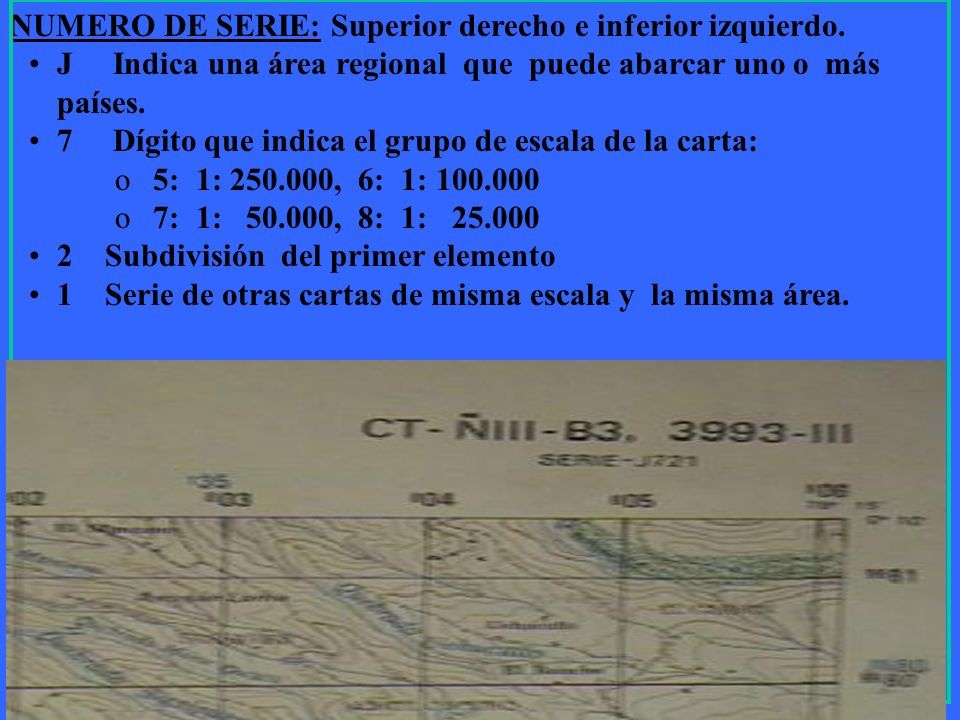

11 10 NUMERO DE SERIE: Superior derecho e inferior izquierdo. J Indica una área regional que puede abarcar uno o más países. 7 Dígito que indica el grupo de escala de la carta: o5: 1: 250.000, 6: 1: 100.000 o7: 1: 50.000, 8: 1: 25.000 2 Subdivisión del primer elemento 1 Serie de otras cartas de misma escala y la misma área.

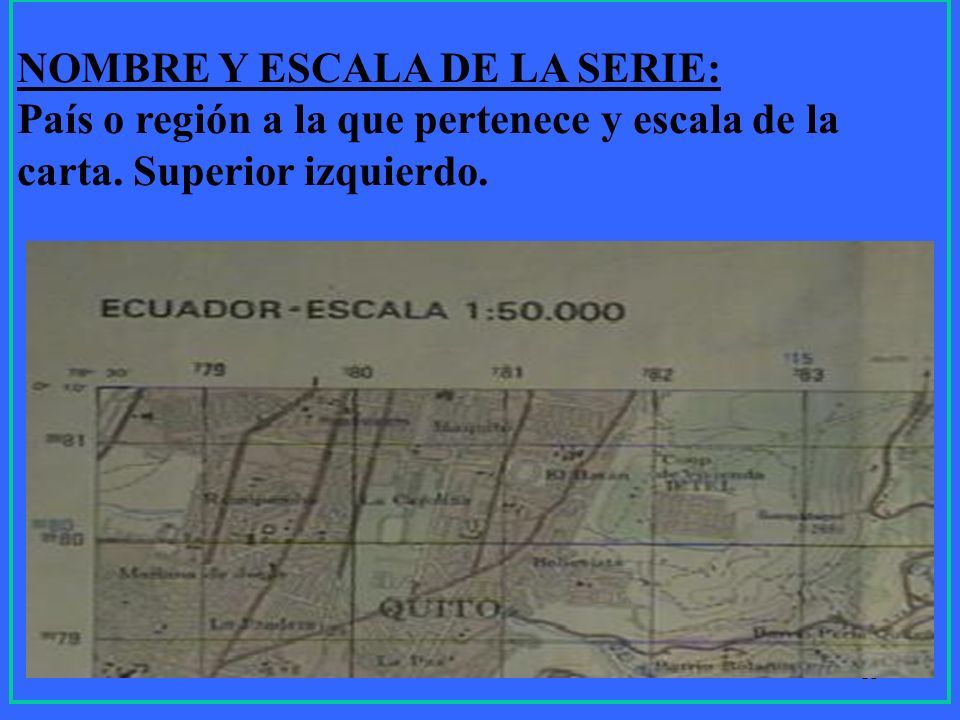

12 11 NOMBRE Y ESCALA DE LA SERIE: País o región a la que pertenece y escala de la carta. Superior izquierdo.

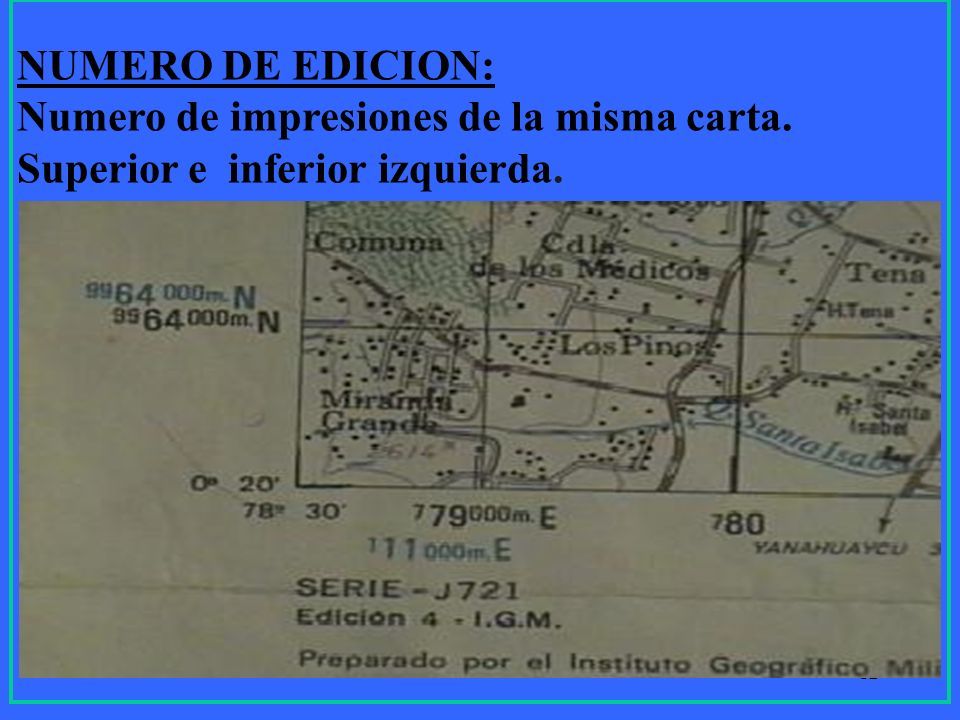

13 12 NUMERO DE EDICION: Numero de impresiones de la misma carta. Superior e inferior izquierda.

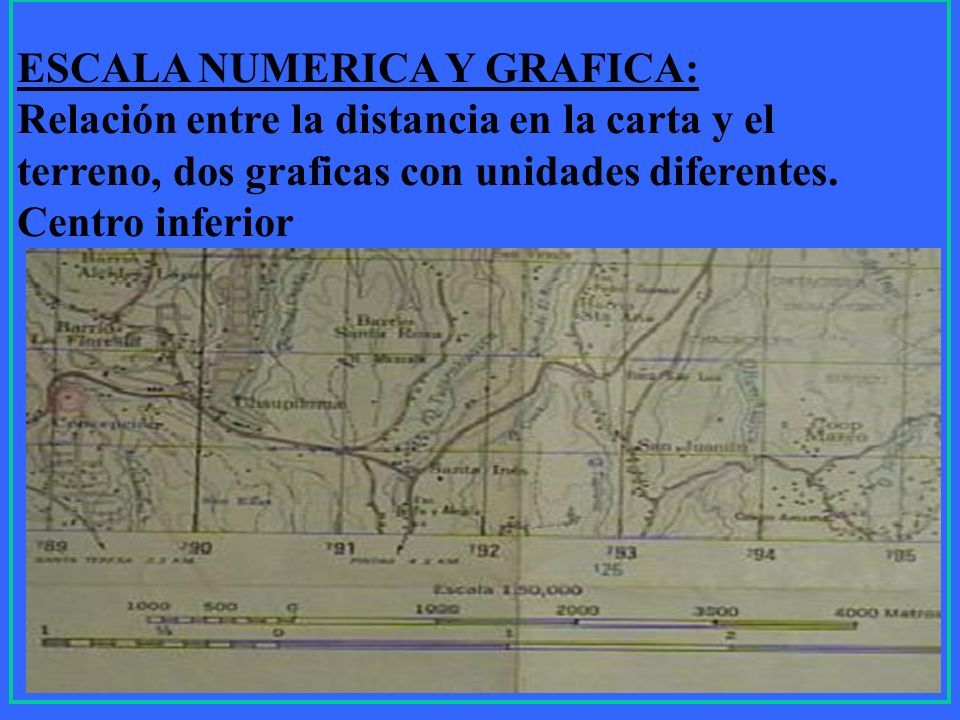

14 13 ESCALA NUMERICA Y GRAFICA: Relación entre la distancia en la carta y el terreno, dos graficas con unidades diferentes. Centro inferior

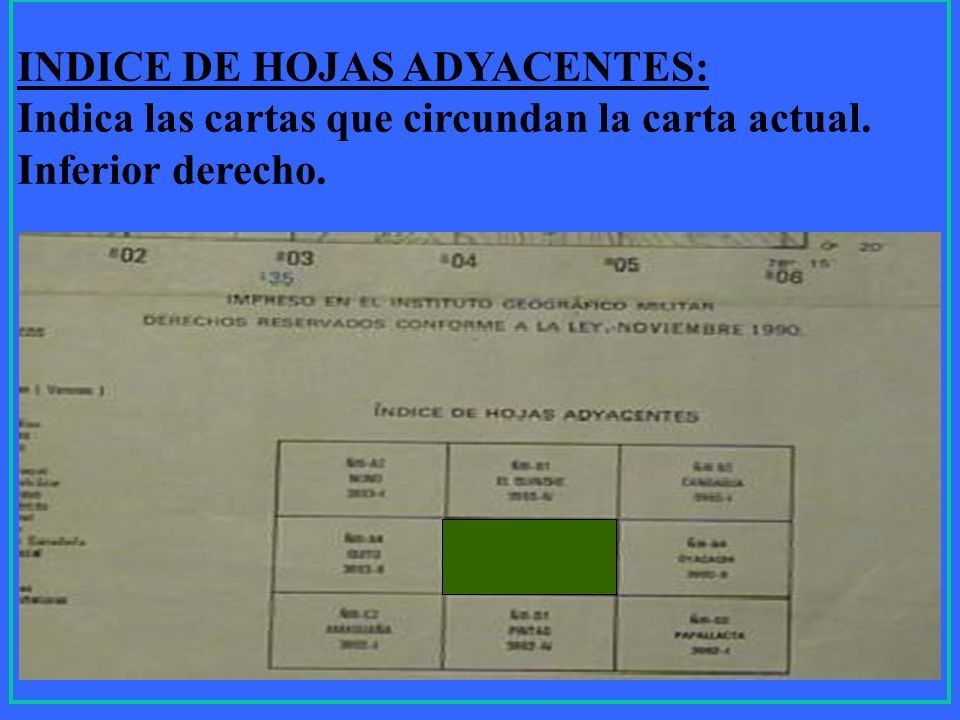

15 14 INDICE DE HOJAS ADYACENTES: Indica las cartas que circundan la carta actual. Inferior derecho.

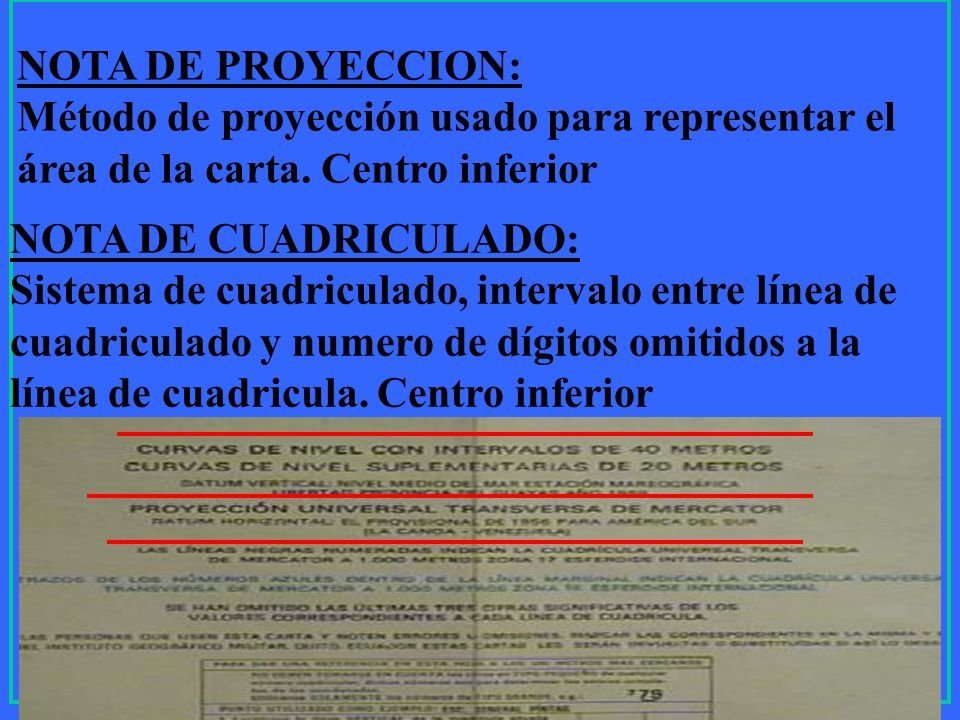

16 15 NOTA DE PROYECCION: Método de proyección usado para representar el área de la carta. Centro inferior NOTA DE CUADRICULADO: Sistema de cuadriculado, intervalo entre línea de cuadriculado y numero de dígitos omitidos a la línea de cuadricula. Centro inferior

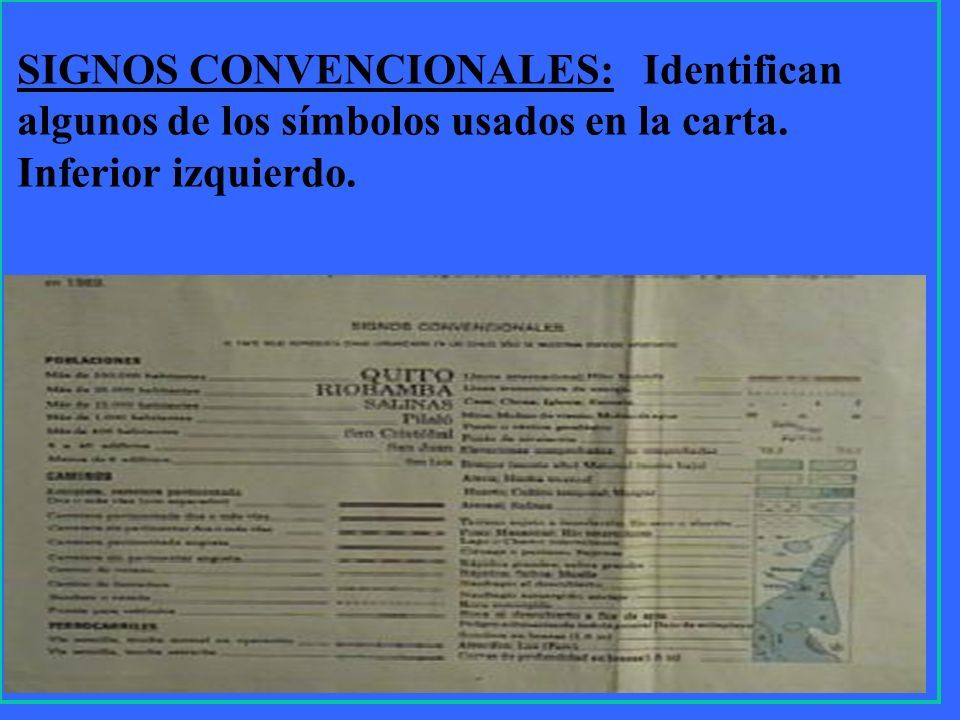

17 16 SIGNOS CONVENCIONALES: Identifican algunos de los símbolos usados en la carta. Inferior izquierdo.

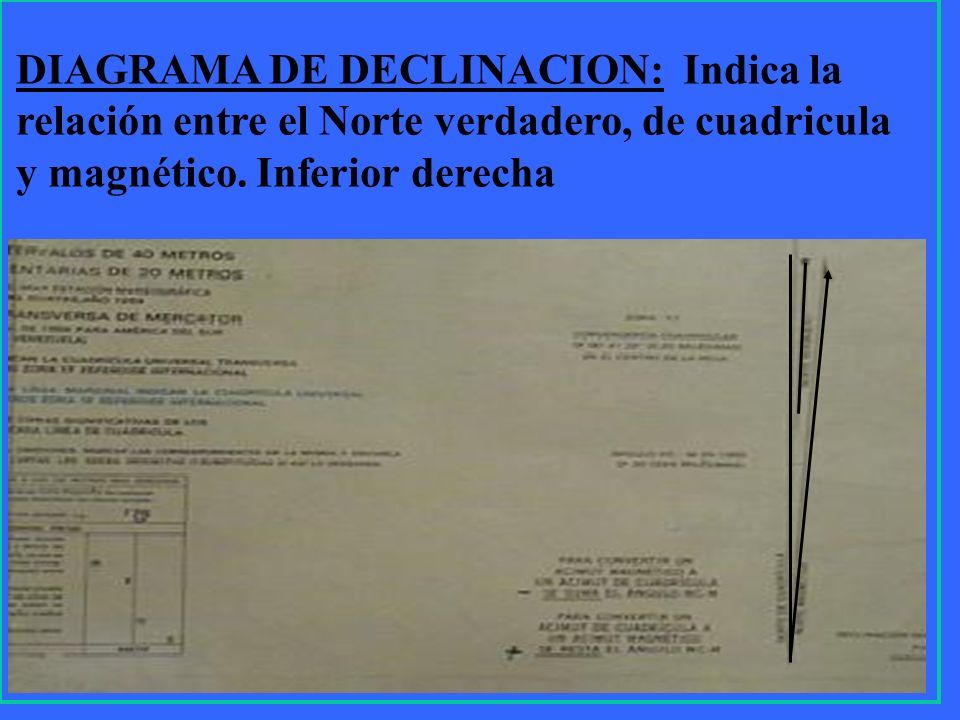

18 17 DIAGRAMA DE DECLINACION: Indica la relación entre el Norte verdadero, de cuadricula y magnético. Inferior derecha

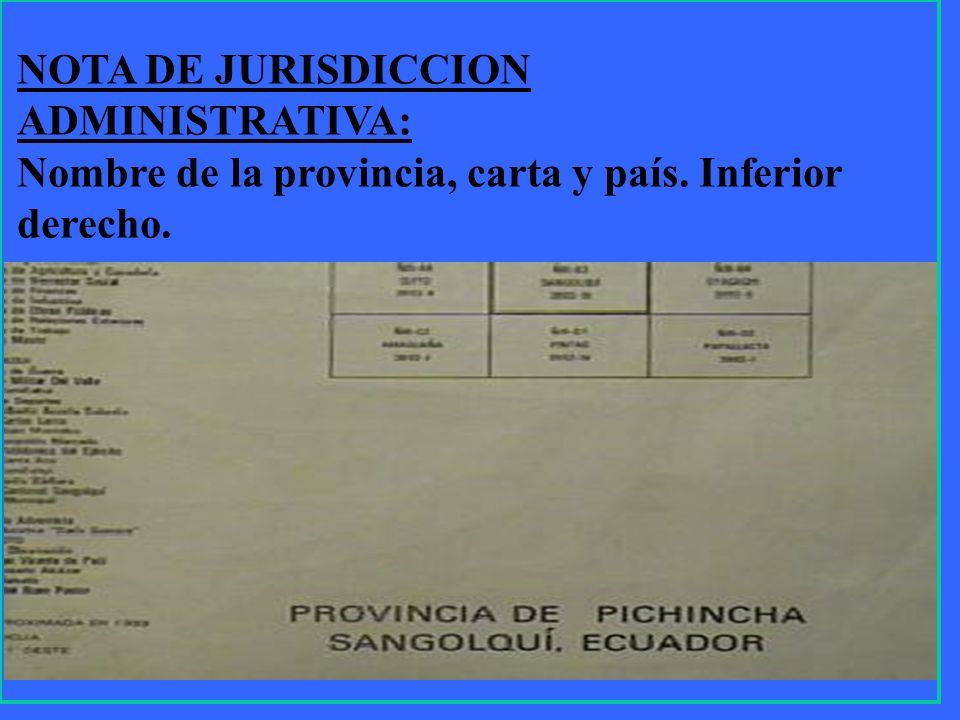

19 18 NOTA DE JURISDICCION ADMINISTRATIVA: Nombre de la provincia, carta y país. Inferior derecho.

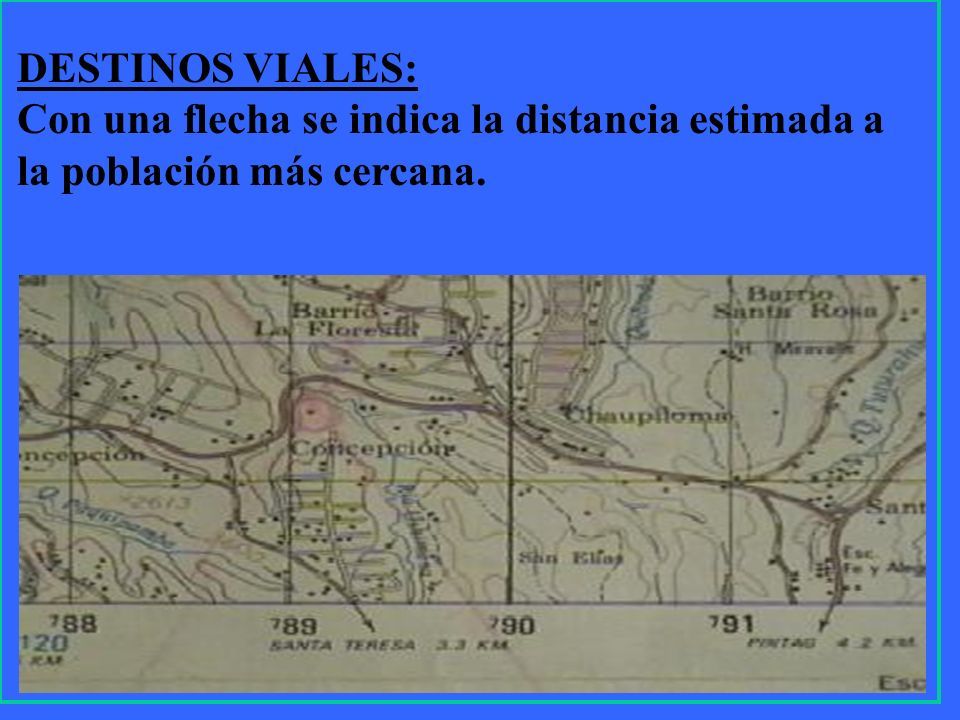

20 19 DESTINOS VIALES: Con una flecha se indica la distancia estimada a la población más cercana.

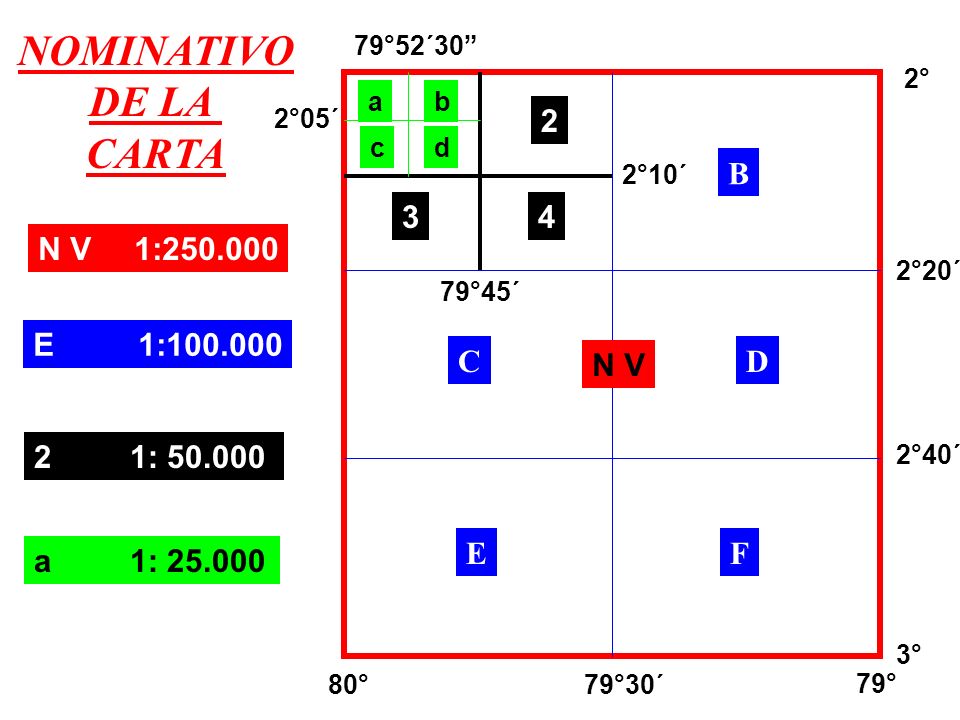

21 N V B D F C E 2 43 ab cd 2° 2°20´ 2°40´ 3° 80°79°30´ 79° 79°45´ 2°10´ 2°05´ 79°52´30” N V1:250.000 E 1:100.000 21: 50.000 a1: 25.000 NOMINATIVO DE LA CARTA

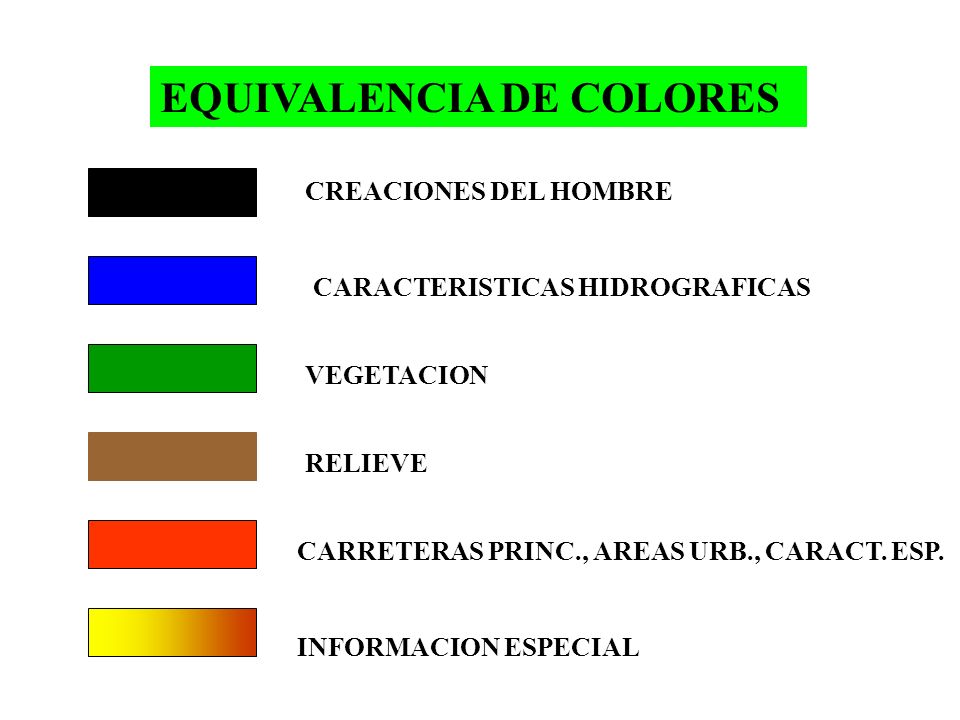

22 EQUIVALENCIA DE COLORES CREACIONES DEL HOMBRE CARACTERISTICAS HIDROGRAFICAS VEGETACION RELIEVE CARRETERAS PRINC., AREAS URB., CARACT. ESP. INFORMACION ESPECIAL

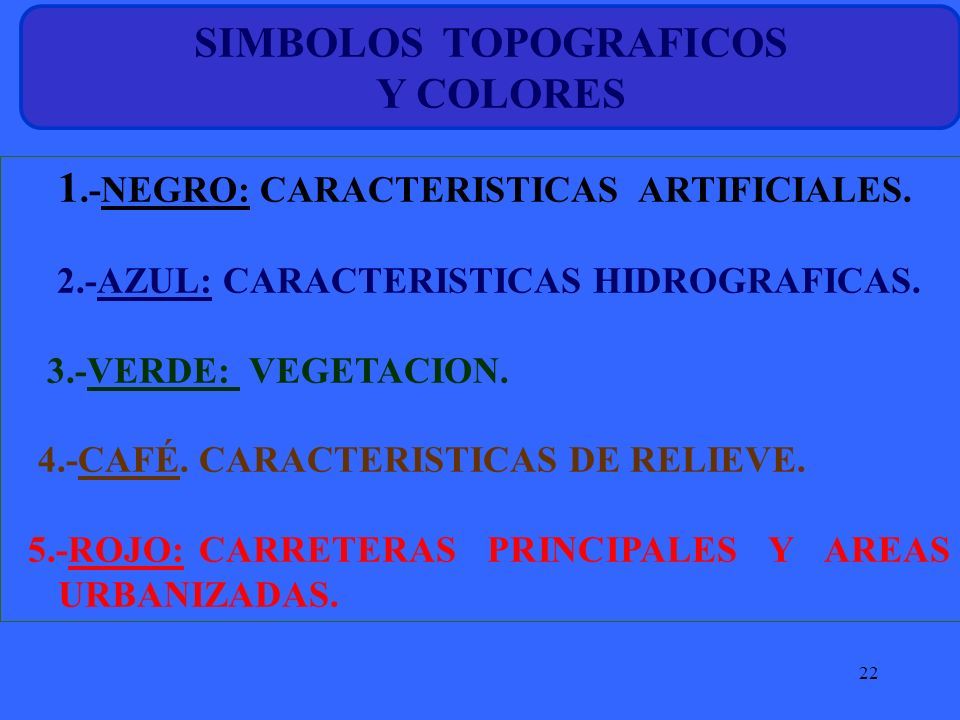

23 22 1.-NEGRO: CARACTERISTICAS ARTIFICIALES. 2.-AZUL: CARACTERISTICAS HIDROGRAFICAS. 3.-VERDE: VEGETACION. 4.-CAFÉ. CARACTERISTICAS DE RELIEVE. 5.-ROJO: CARRETERAS PRINCIPALES Y AREAS URBANIZADAS. SIMBOLOS TOPOGRAFICOS Y COLORES

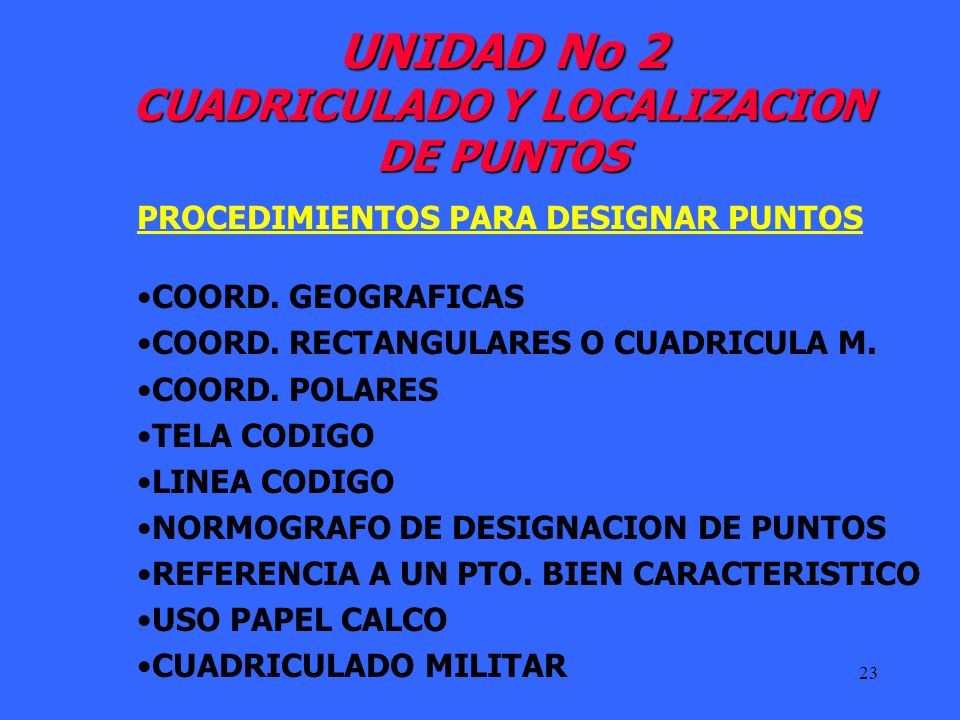

24 23 UNIDAD No 2 CUADRICULADO Y LOCALIZACION DE PUNTOS PROCEDIMIENTOS PARA DESIGNAR PUNTOS COORD. GEOGRAFICAS COORD. RECTANGULARES O CUADRICULA M. COORD. POLARES TELA CODIGO LINEA CODIGO NORMOGRAFO DE DESIGNACION DE PUNTOS REFERENCIA A UN PTO. BIEN CARACTERISTICO USO PAPEL CALCO CUADRICULADO MILITAR

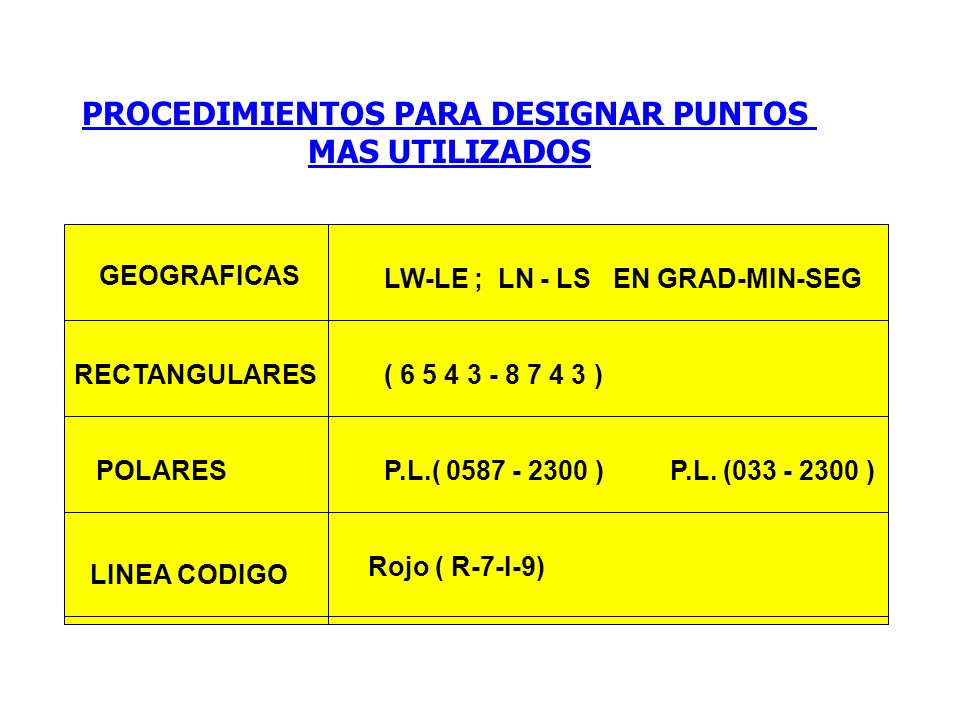

25 GEOGRAFICAS LW-LE ; LN - LS EN GRAD-MIN-SEG RECTANGULARES( 6 5 4 3 - 8 7 4 3 ) POLARESP.L.( 0587 - 2300 ) P.L. (033 - 2300 ) LINEA CODIGO Rojo ( R-7-I-9) PROCEDIMIENTOS PARA DESIGNAR PUNTOS MAS UTILIZADOS

26 25

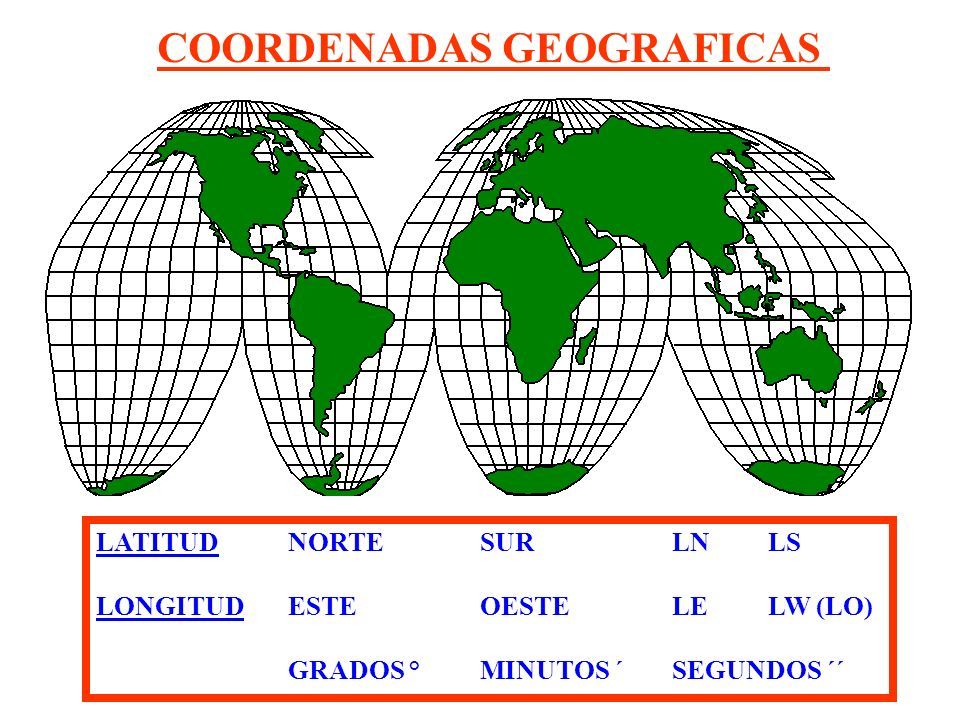

27 COORDENADAS GEOGRAFICAS LATITUDNORTESURLNLS LONGITUDESTEOESTE LELW (LO) GRADOS °MINUTOS ´SEGUNDOS ´´

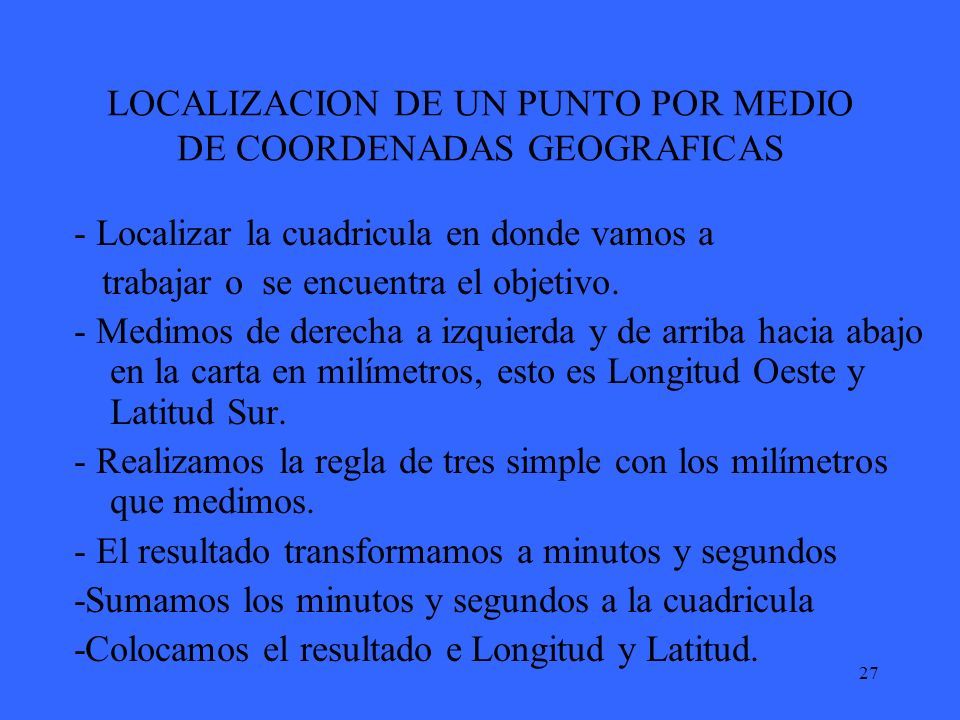

28 27 LOCALIZACION DE UN PUNTO POR MEDIO DE COORDENADAS GEOGRAFICAS - Localizar la cuadricula en donde vamos a trabajar o se encuentra el objetivo. - Medimos de derecha a izquierda y de arriba hacia abajo en la carta en milímetros, esto es Longitud Oeste y Latitud Sur. - Realizamos la regla de tres simple con los milímetros que medimos. - El resultado transformamos a minutos y segundos -Sumamos los minutos y segundos a la cuadricula -Colocamos el resultado e Longitud y Latitud.

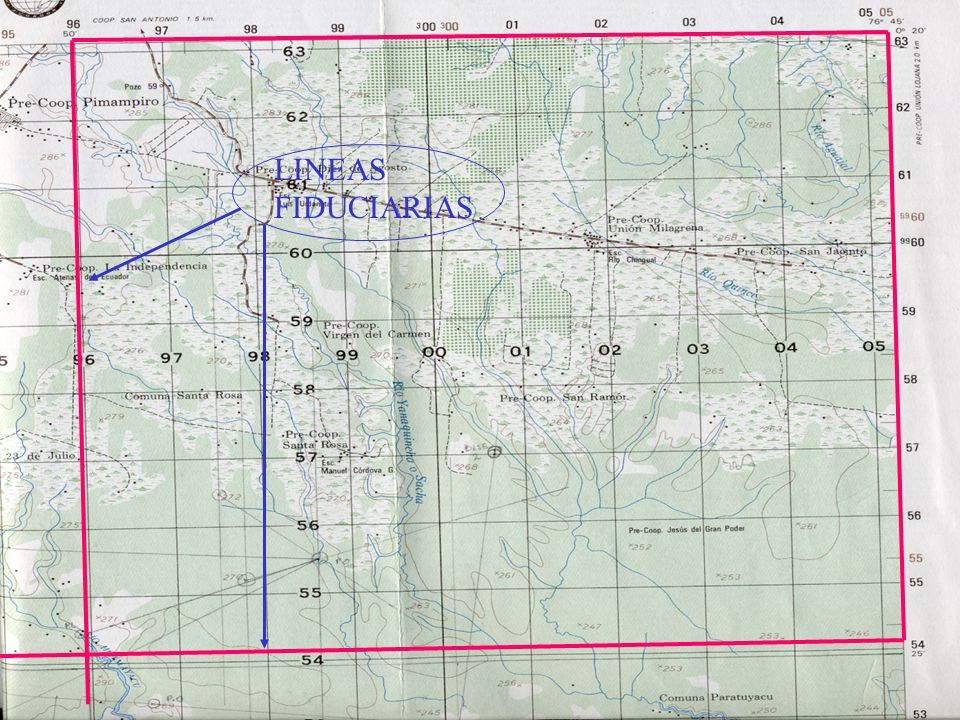

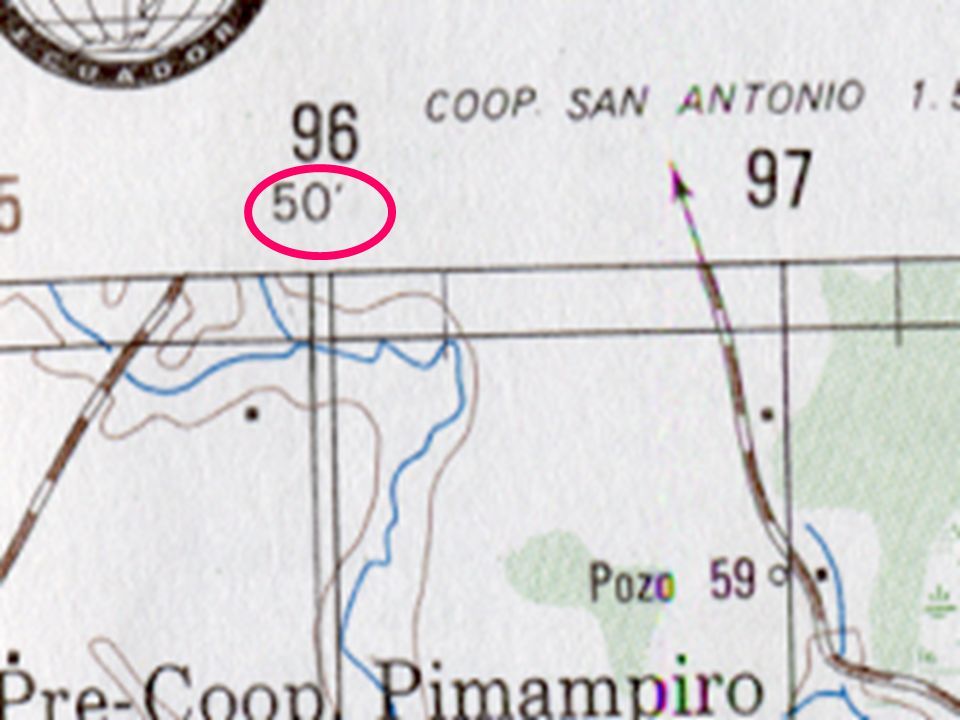

29 28 LINEAS FIDUCIARIAS

30 29

31 30

32 31

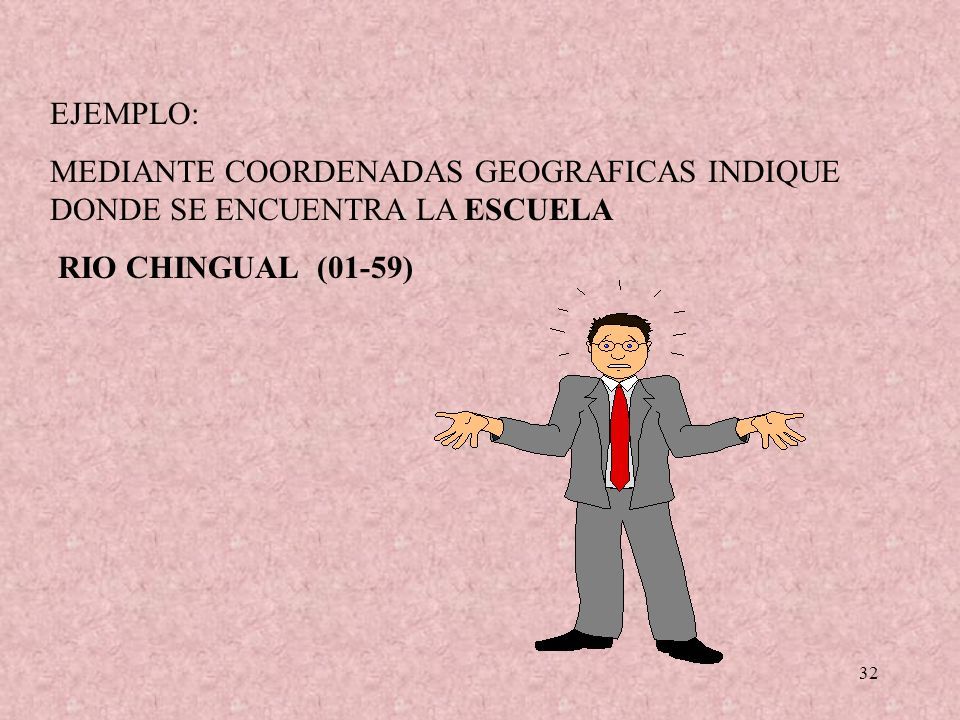

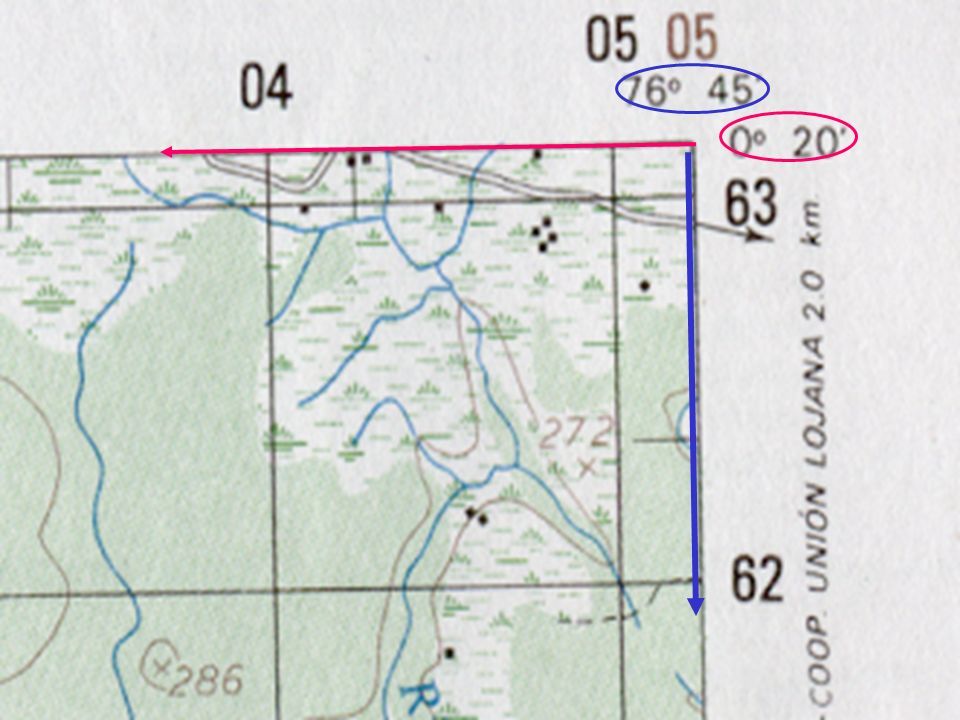

33 32 EJEMPLO: MEDIANTE COORDENADAS GEOGRAFICAS INDIQUE DONDE SE ENCUENTRA LA ESCUELA RIO CHINGUAL (01-59)

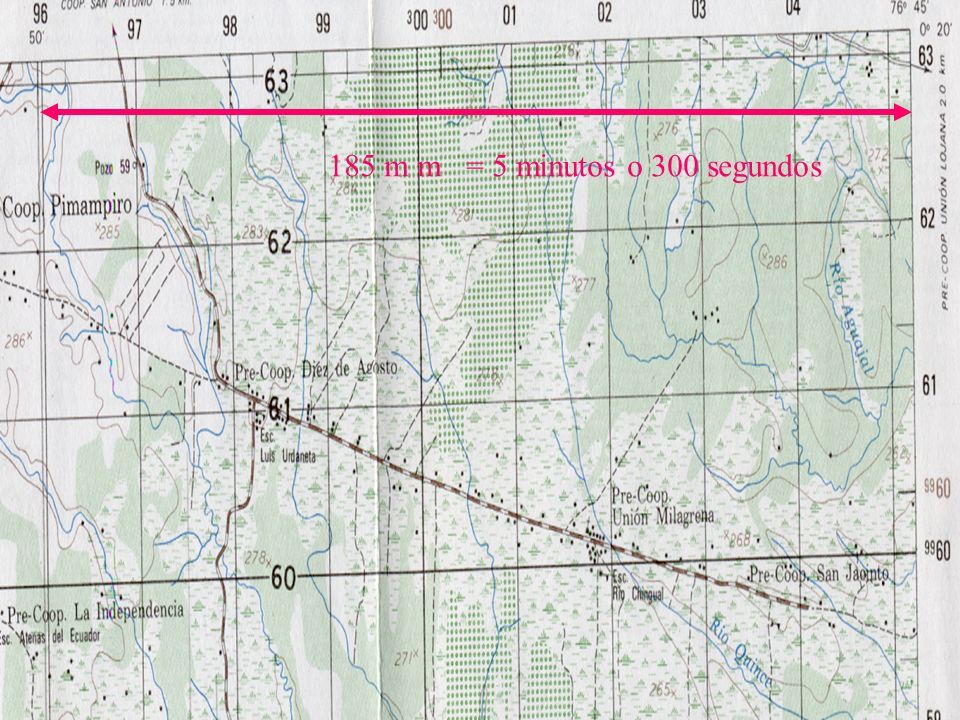

34 33 185 m m = 5 minutos o 300 segundos

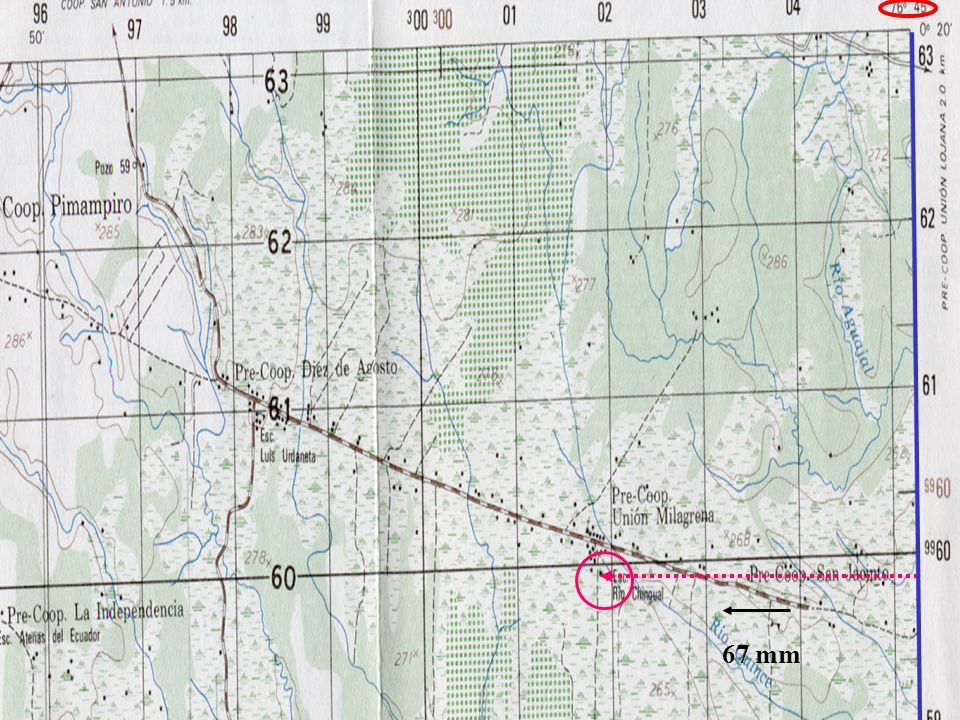

35 34 67 mm

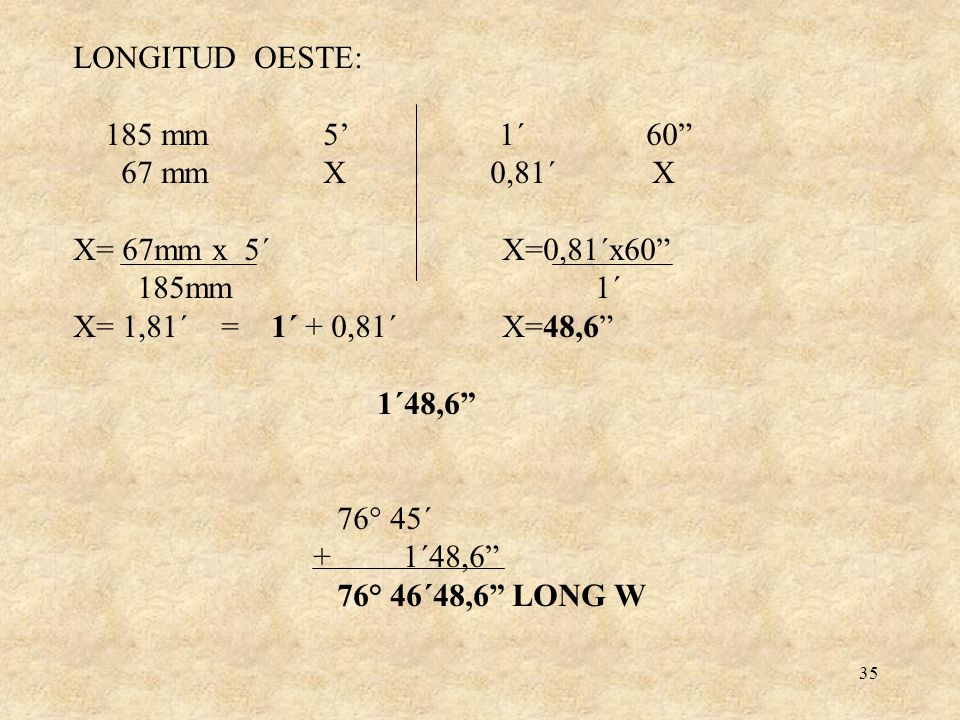

36 35 LONGITUD OESTE: 185 mm 5’ 1´ 60” 67 mm X 0,81´ X X= 67mm x 5´ X=0,81´x60” 185mm 1´ X= 1,81´ = 1´ + 0,81´ X=48,6” 1´48,6” 76° 45´ + 1´48,6” 76° 46´48,6” LONG W

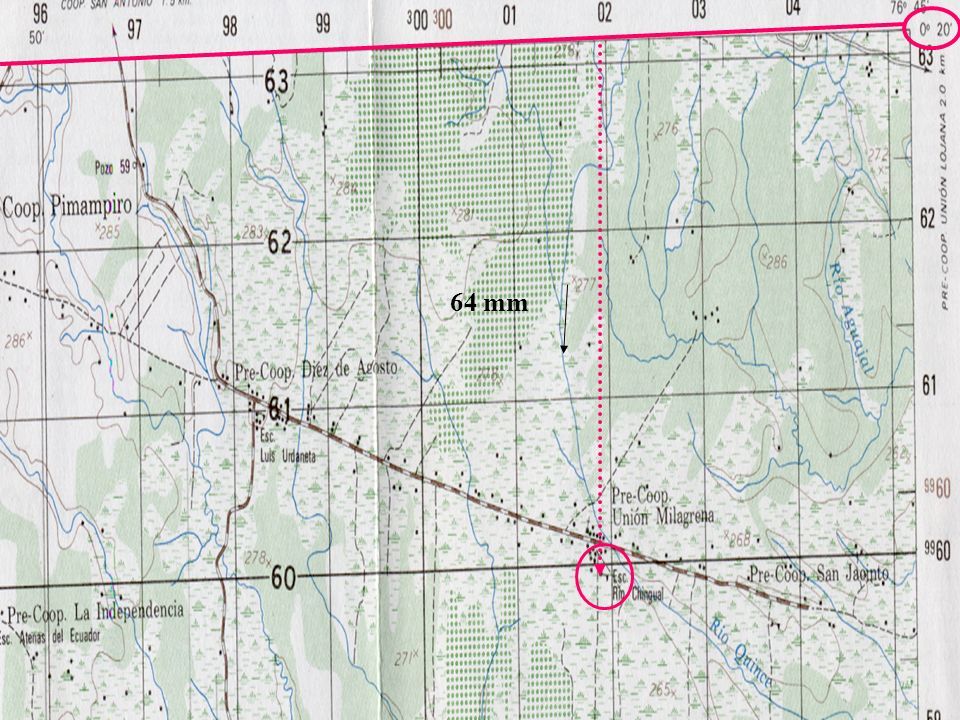

37 36 64 mm

38 37 LATITUD SUR: 185 mm 5´ 1´ 60” 64 mm X 0,72´ X X= 64mm x 5´ X=0,72´x60” 185mm 1´ X= 1,72´ = 1´ + 0,72´ X=43,2” 1´´43,2” 0° 20´ + 1´43,2” 0° 21´43,2” LAT S

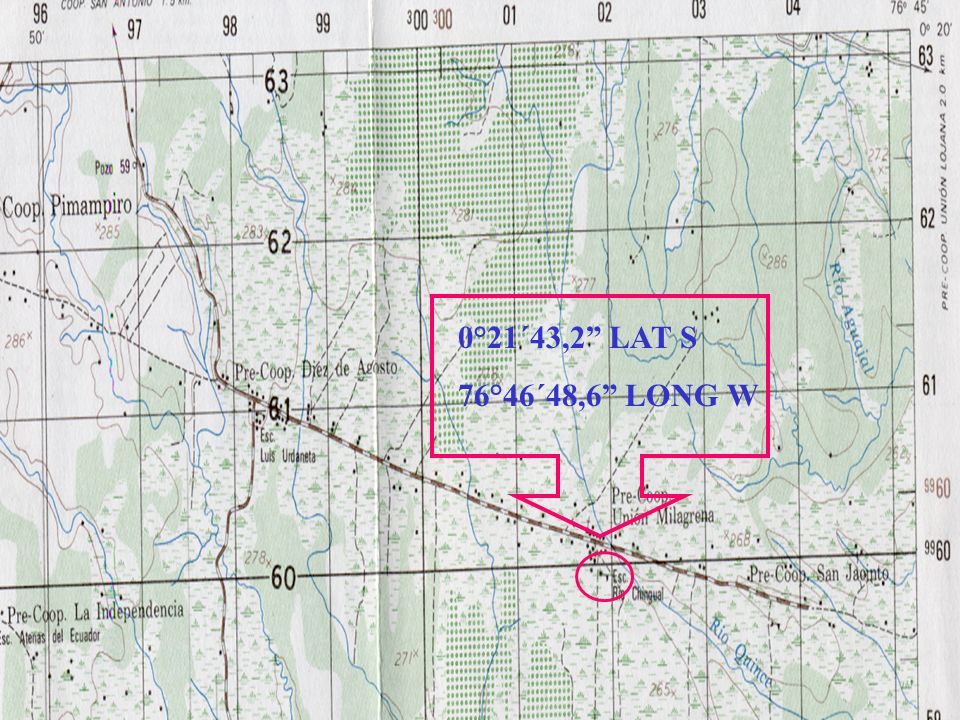

39 38 0°21´43,2” LAT S 76°46´48,6” LONG W

40 39

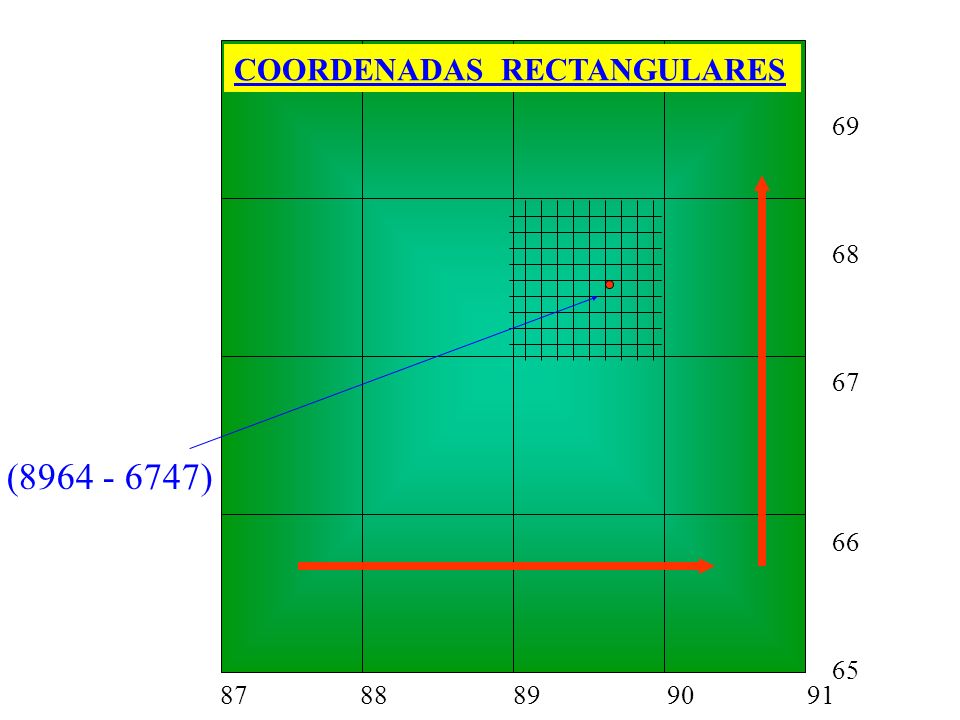

41 87 88 89 90 91 69 68 67 66 65 (8964 - 6747) COORDENADAS RECTANGULARES

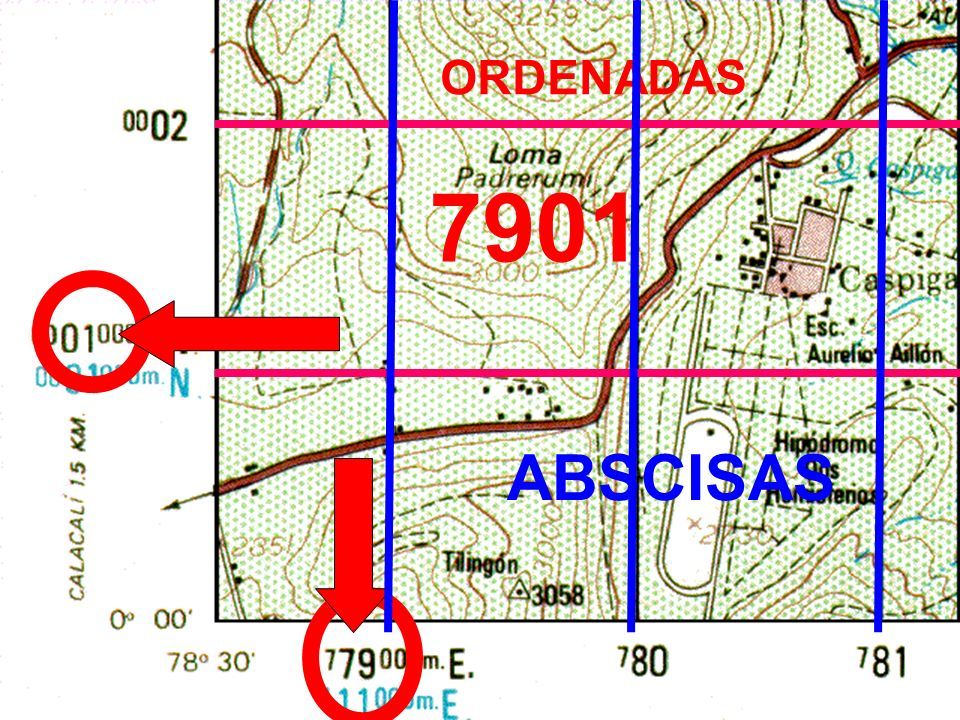

42 41 7901 ORDENADAS ABSCISAS

43 42

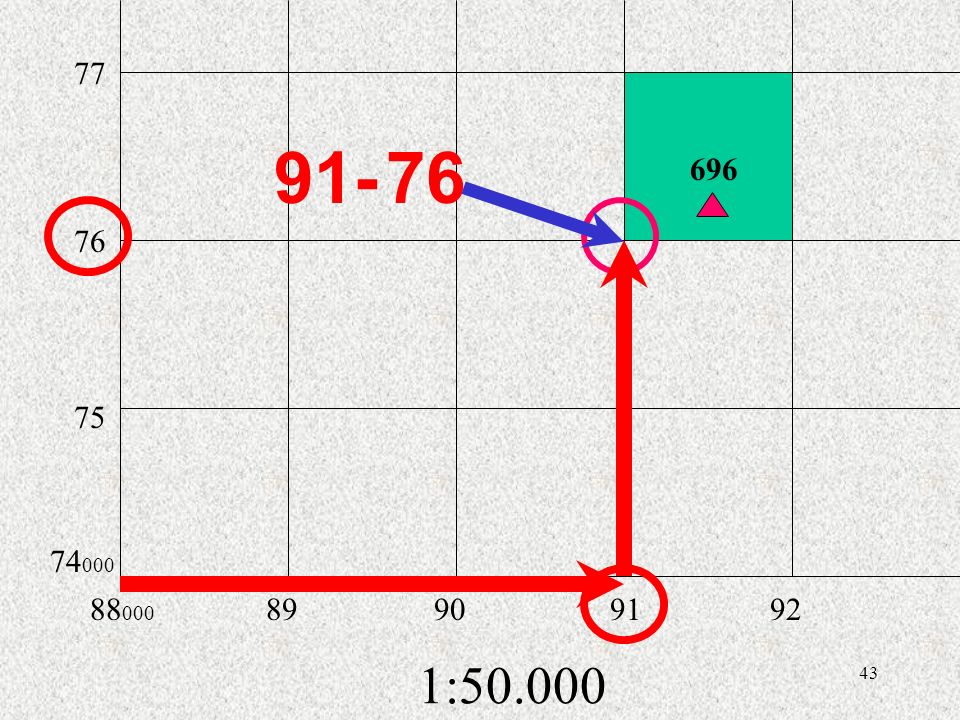

44 43 77 76 75 74 000 88 000 89909192 1:50.000 696 91-76

45 44

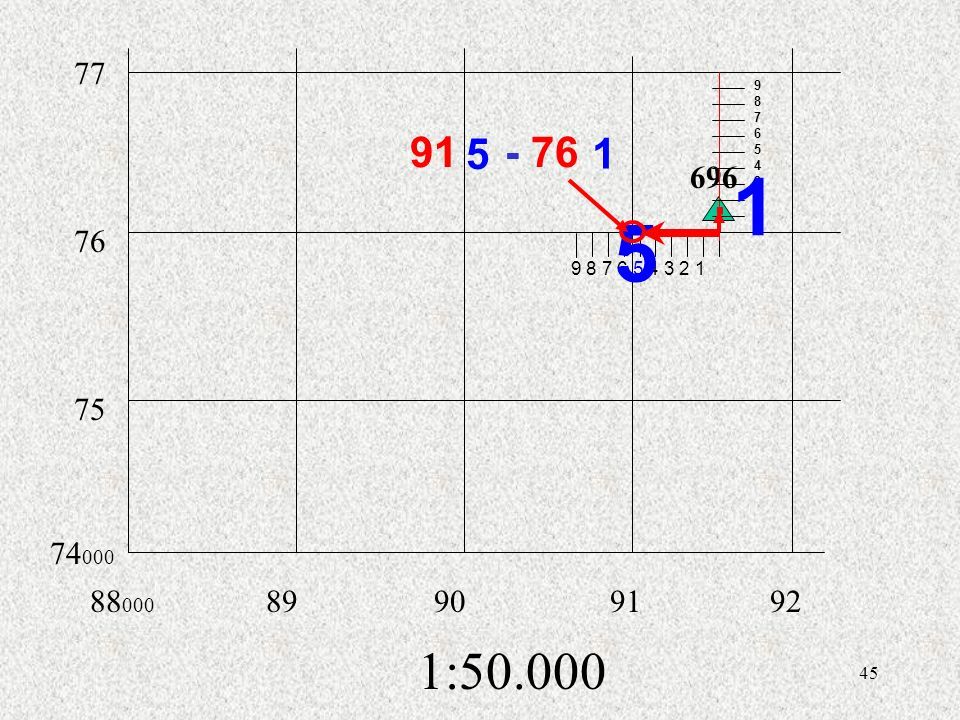

46 45 77 76 75 74 000 88 000 89909192 1:50.000 696. 9 8 7 6 5 4 3 2 1. 91 - 76 987654321987654321 5 5 1 1

47 46

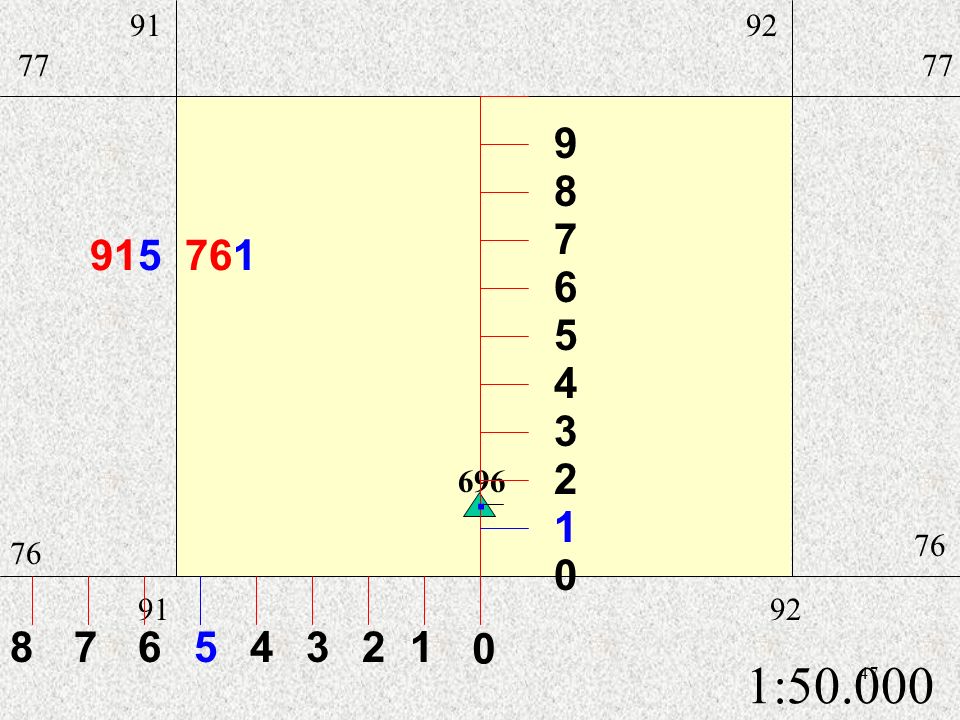

48 47 77 76 9192 1:50.000 696 91 76 77 92 9 8 7 6 5 4 3 2 1 0 0 12345678. 915 761

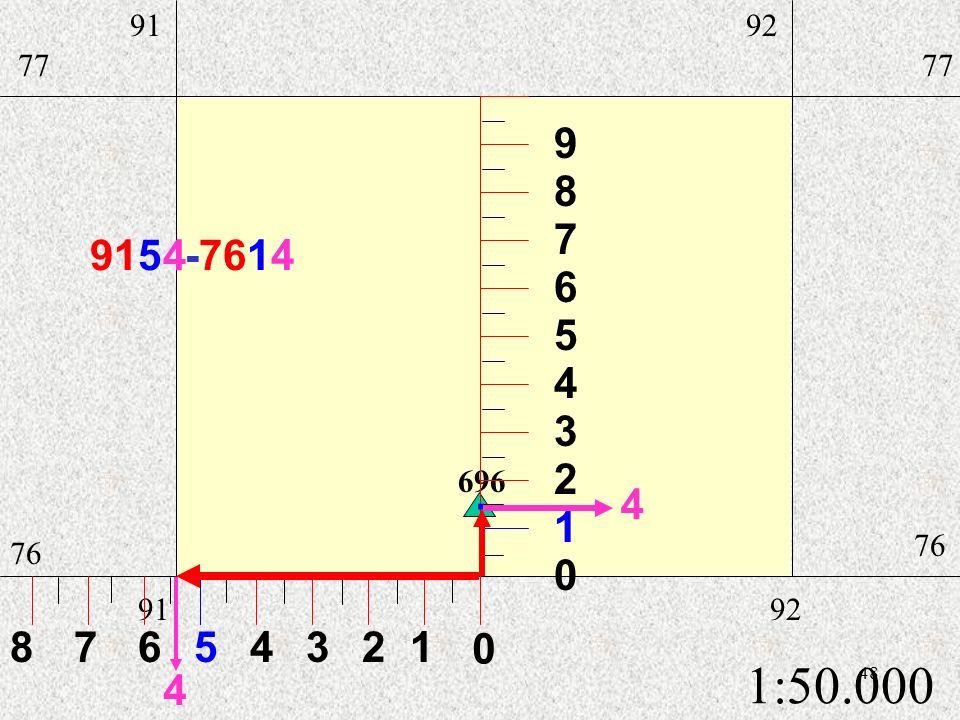

49 48 77 76 9192 1:50.000 696 91 76 77 92 9 8 7 6 5 4 3 2 1 0 0 12345678. 915 -761 4 4 4 4

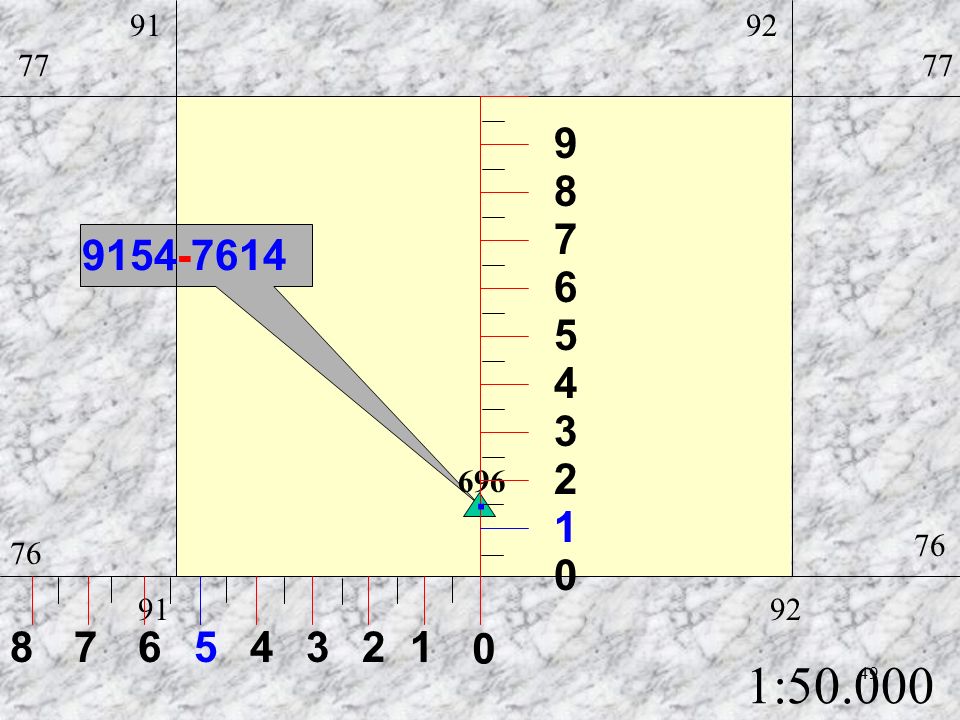

50 49 77 76 9192 1:50.000 696 91 76 77 92 9 8 7 6 5 4 3 2 1 0 0 12345678. 915 -761 4 4

51 50

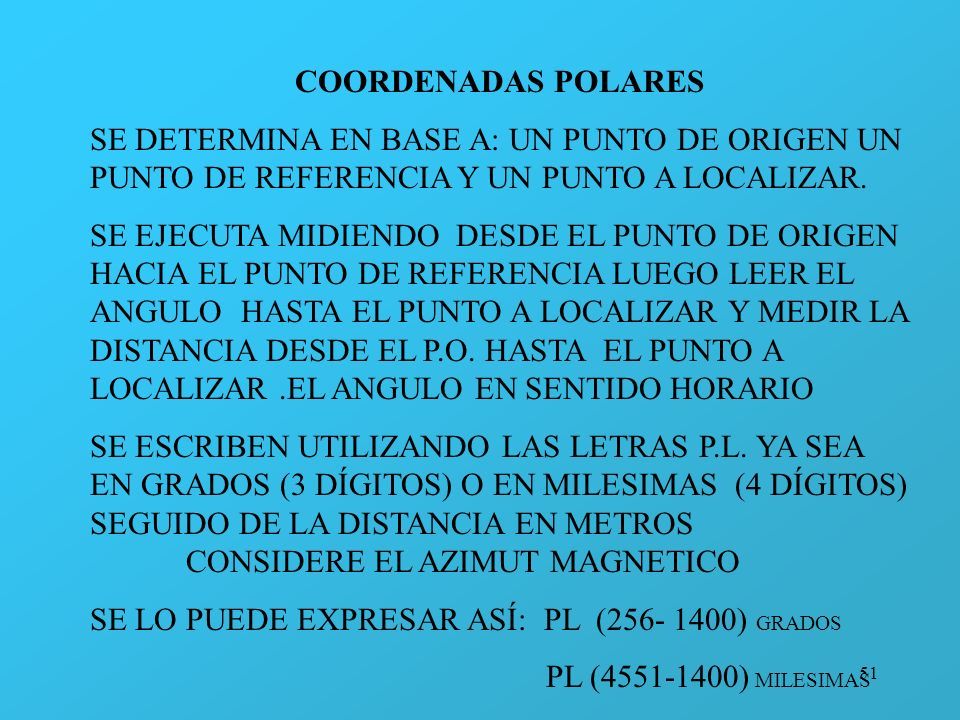

52 51 COORDENADAS POLARES SE DETERMINA EN BASE A: UN PUNTO DE ORIGEN UN PUNTO DE REFERENCIA Y UN PUNTO A LOCALIZAR. SE EJECUTA MIDIENDO DESDE EL PUNTO DE ORIGEN HACIA EL PUNTO DE REFERENCIA LUEGO LEER EL ANGULO HASTA EL PUNTO A LOCALIZAR Y MEDIR LA DISTANCIA DESDE EL P.O. HASTA EL PUNTO A LOCALIZAR.EL ANGULO EN SENTIDO HORARIO SE ESCRIBEN UTILIZANDO LAS LETRAS P.L. YA SEA EN GRADOS (3 DÍGITOS) O EN MILESIMAS (4 DÍGITOS) SEGUIDO DE LA DISTANCIA EN METROS CONSIDERE EL AZIMUT MAGNETICO SE LO PUEDE EXPRESAR ASÍ: PL (256- 1400) GRADOS PL (4551-1400) MILESIMAS

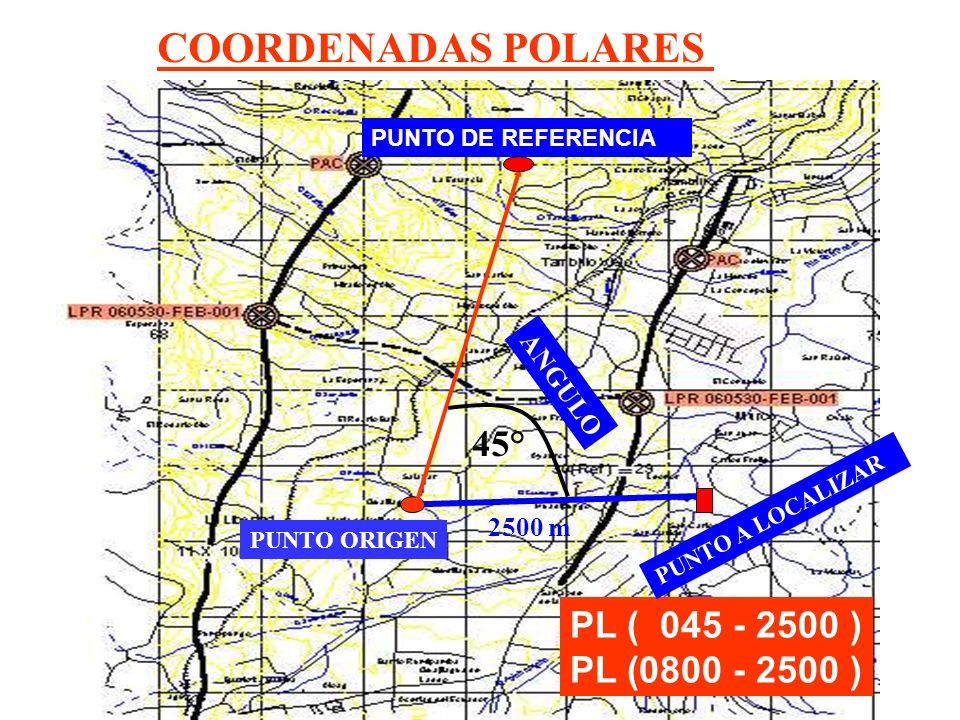

53 COORDENADAS POLARES PUNTO ORIGEN PUNTO DE REFERENCIA 45° ANGULO 2500 m PL ( 045 - 2500 ) PL (0800 - 2500 ) PUNTO A LOCALIZAR

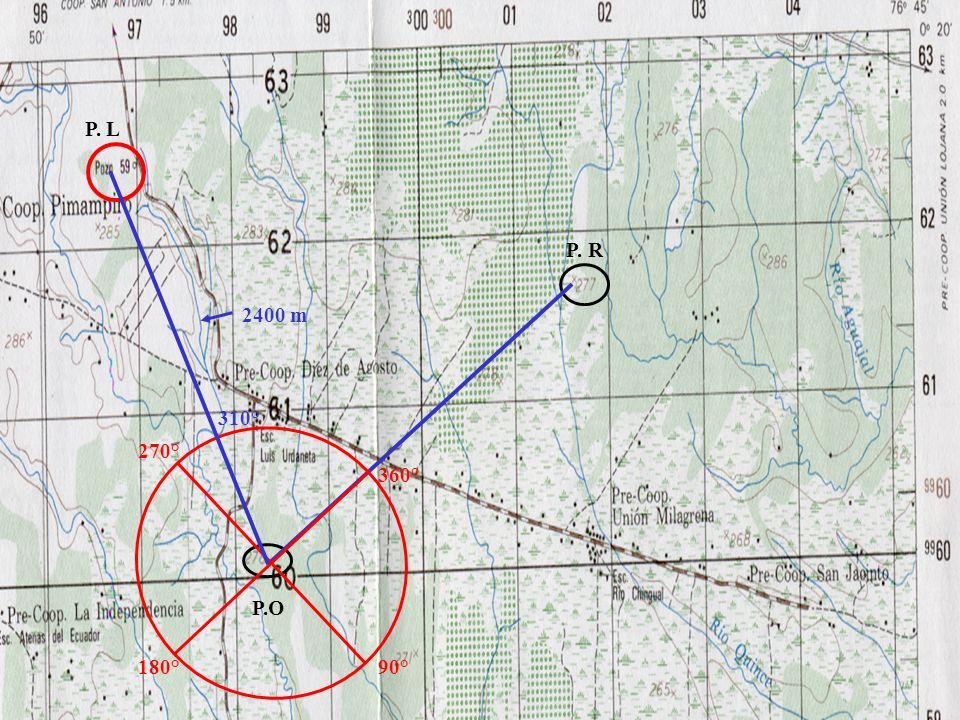

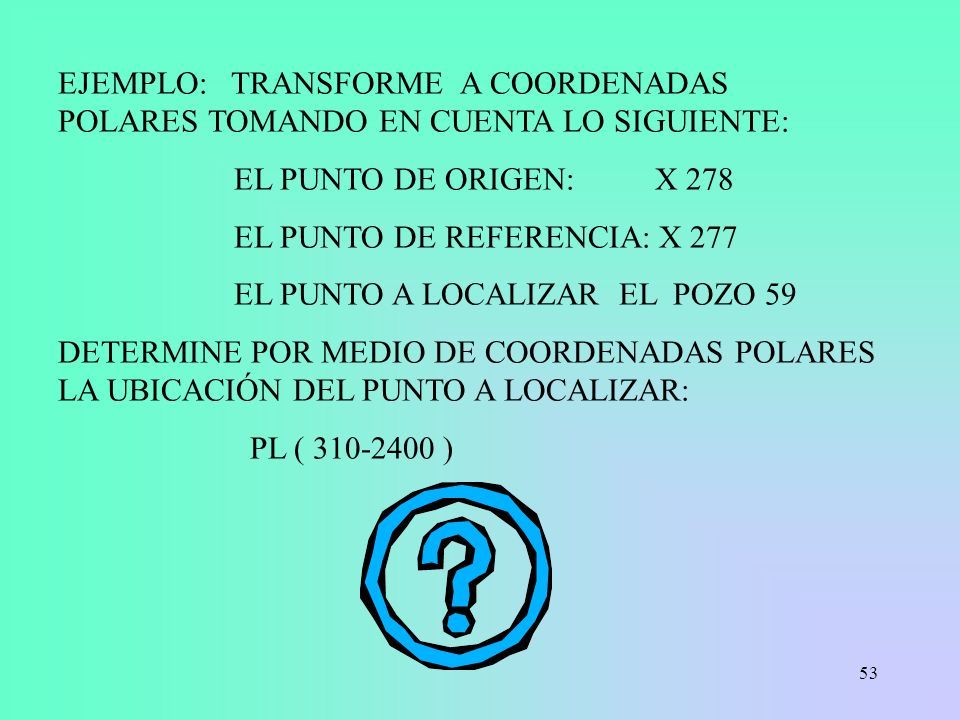

54 53 EJEMPLO: TRANSFORME A COORDENADAS POLARES TOMANDO EN CUENTA LO SIGUIENTE: EL PUNTO DE ORIGEN: X 278 EL PUNTO DE REFERENCIA: X 277 EL PUNTO A LOCALIZAR EL POZO 59 DETERMINE POR MEDIO DE COORDENADAS POLARES LA UBICACIÓN DEL PUNTO A LOCALIZAR: PL ( 310-2400 )

55 54 P.O P. R 360° 90°180° 270° 310° 2400 m P. L

56 55

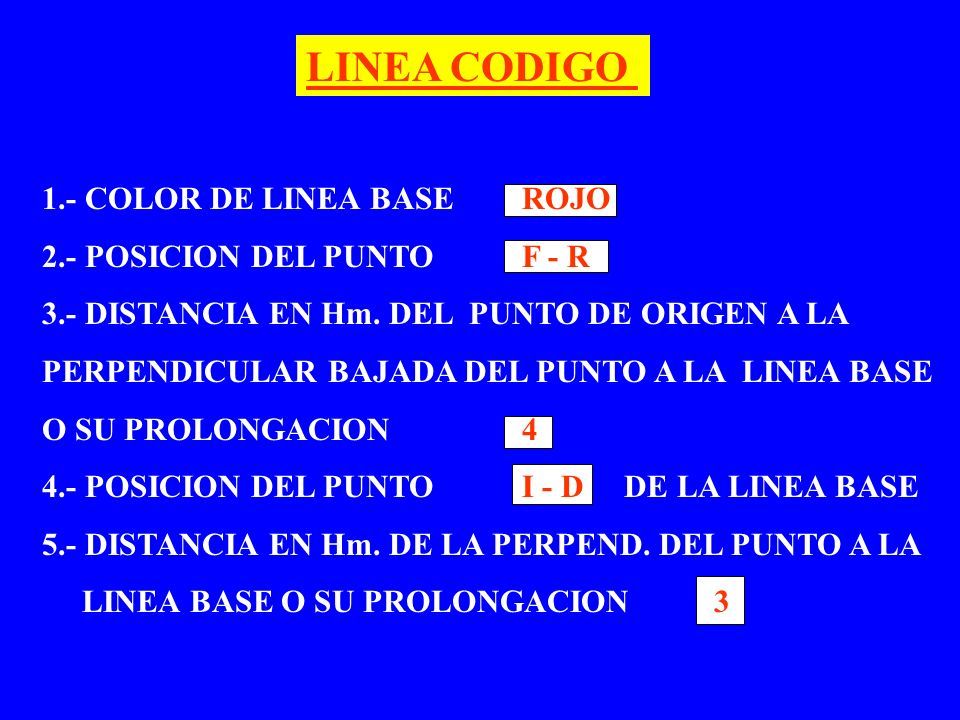

57 LINEA CODIGO 1.- COLOR DE LINEA BASEROJO 2.- POSICION DEL PUNTOF - R 3.- DISTANCIA EN Hm. DEL PUNTO DE ORIGEN A LA PERPENDICULAR BAJADA DEL PUNTO A LA LINEA BASE O SU PROLONGACION 4 4.- POSICION DEL PUNTO I - D DE LA LINEA BASE 5.- DISTANCIA EN Hm. DE LA PERPEND. DEL PUNTO A LA LINEA BASE O SU PROLONGACION 3

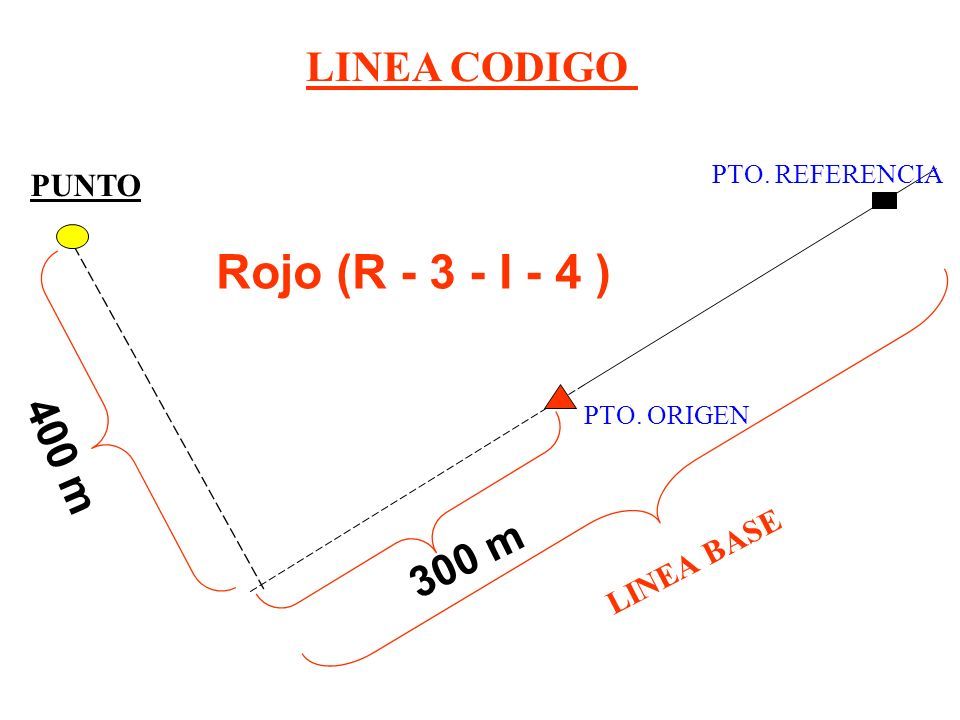

58 LINEA CODIGO 300 m 400 m PTO. ORIGEN PTO. REFERENCIA LINEA BASE PUNTO Rojo (R - 3 - I - 4 )
