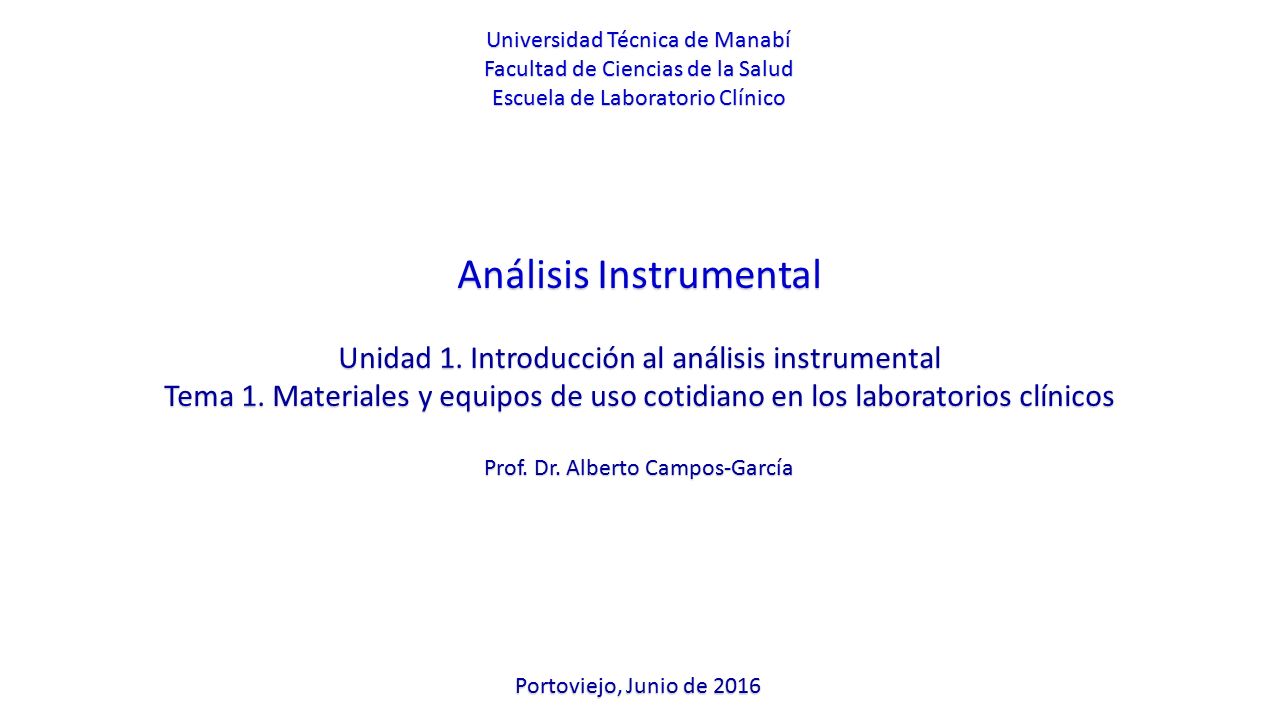

1 Universidad Técnica de Manabí Facultad de Ciencias de la Salud Escuela de Laboratorio Clínico Análisis Instrumental Unidad 1. Introducción al análisis instrumental Tema 1. Materiales y equipos de uso cotidiano en los laboratorios clínicos Prof. Dr. Alberto Campos-García Portoviejo, Junio de 2016

2 Materiales de uso cotidiano en los laboratorios químicos -Son de vidrio (Pyrex o Kimax) -Polipropileno o Teflón -Poseen una graduación aproximada por lo que no se puede medir con precisión el volumen. -Empleados para contener líquidos o sustancias químicas, calentar, disolver, obtener precipitados, transferir líquidos a otros recipientes, etc.

3 Materiales de uso cotidiano en los laboratorios químicos  Forma cónica con una abertura con un cuello cilíndrico  Posee algunas graduaciones que permiten medir volúmenes aproximados.  Realizar mezclas por agitación y para la evaporación controlada de líquidos, etc.

4 Es un matraz de Erlenmeyer con un tubo o brazo lateral de desprendimiento. Hechos de vidrio grueso para que resistan los cambios de presión. Principal aplicación es la filtración a vacío. Equipo de filtración al vacío Bomba de vacío Embudo Buchner Piseta Soporte universal Materiales de uso cotidiano en los laboratorios químicos

5 Hecho de vidrio o de plástico, de fondo bajo con una cubierta de la misma forma que la placa, pero un poco más grande de diámetro, para que se puede colocar encima y cerrar el recipiente. Utilidad: Observar diferentes tipos de muestras tanto biológicas como químicas, el cultivo de bacterias y otras especies relacionadas, para pesar sólidos en una balanza, etc. Materiales de uso cotidiano en los laboratorios químicos

6 Recipiente de vidrio de fondo plano o de plástico, posee un cuello alargado y estrecho, con un aforo que marca dónde se debe efectuar el enrase, el cual nos indica un volumen con gran exactitud y precisión. Usos: -Preparación de disoluciones y diluciones.

7 Materiales de uso cotidiano en los laboratorios químicos

8 Hecha de vidrio y permite medir y transferir un líquido de un recipiente a otro de forma exacta. Permite medir alícuotas de líquido con bastante precisión. Está formado por un tubo transparente que termina en una de sus puntas de forma cónica, y tiene una graduación o línea de aforo indicando el volumen de calibración.

9 Materiales de uso cotidiano en los laboratorios químicos Hecha de vidrio y permite medir y transferir un líquido de un recipiente a otro de forma exacta. Permite medir alícuotas de líquido con bastante precisión. Está formado por un tubo transparente que termina en una de sus puntas de forma cónica, y están calibradas en unidades convenientes para permitir la transferencia de cualquier volumen desde 0.1 a 25 ml. Hacen posible la entrega de volúmenes fraccionados.

10 Materiales de uso cotidiano en los laboratorios químicos Perilla analíticaPropipeta Modo de uso

11 Materiales de uso cotidiano en los laboratorios químicos Soporte universal Pinza doble para bureta

12 Materiales de uso cotidiano en los laboratorios químicos

13

14 Equipos de uso cotidiano en los laboratorios clínicos

15 Materiales de uso cotidiano en los laboratorios químicos

16 Equipos de uso cotidiano en los laboratorios clínicos

17 Componentes principales: Objetivo (sistemas de lentes de aumento). Tipos: 1. Secos: utilizados directamente, de forma que solo el aire se interpone entre el objetivo y es el aire. 2. Inmersión: utiliza aceite de cedro entre el objetivo y el espécimen, ya que tiene un índice de refracción igual al del cristal. 3. Acromáticos: utilizan lentes que eliminan la aberración cromática, debido a que la luz blanca es separada por las lentes en sus componentes. 4. Apocromáticas: utilizan lentes que eliminan la aberración esférica producida por ser la refracción de la luz mayor en los bordes de la lente que en el centro, lo que distorsiona la imagen. Sistemas de lentes para ampliar los objetos, células, micoorganismos y cristales en una gran variedad de medios biológicos.

18 Equipos de uso cotidiano en los laboratorios clínicos Componentes principales: Ocular (lentes amplificadores). Tipos: 1. Ocular de Huygens: dos lentes simples. 2. Ocular de Ramsden: dos o tres lentes. 3. Oculares compensadores: son corregidos para reducir las aberraciones cromática y de esfericidad del objetivo. Condensador Está ubicado debajo de la platina y es tiene como función concentrar la luz sobre el objeto situado en la platina La capacidad de amplificación viene dada por su poder de resolución, que es la distancia entre dos puntos separados que pueden distinguirse.

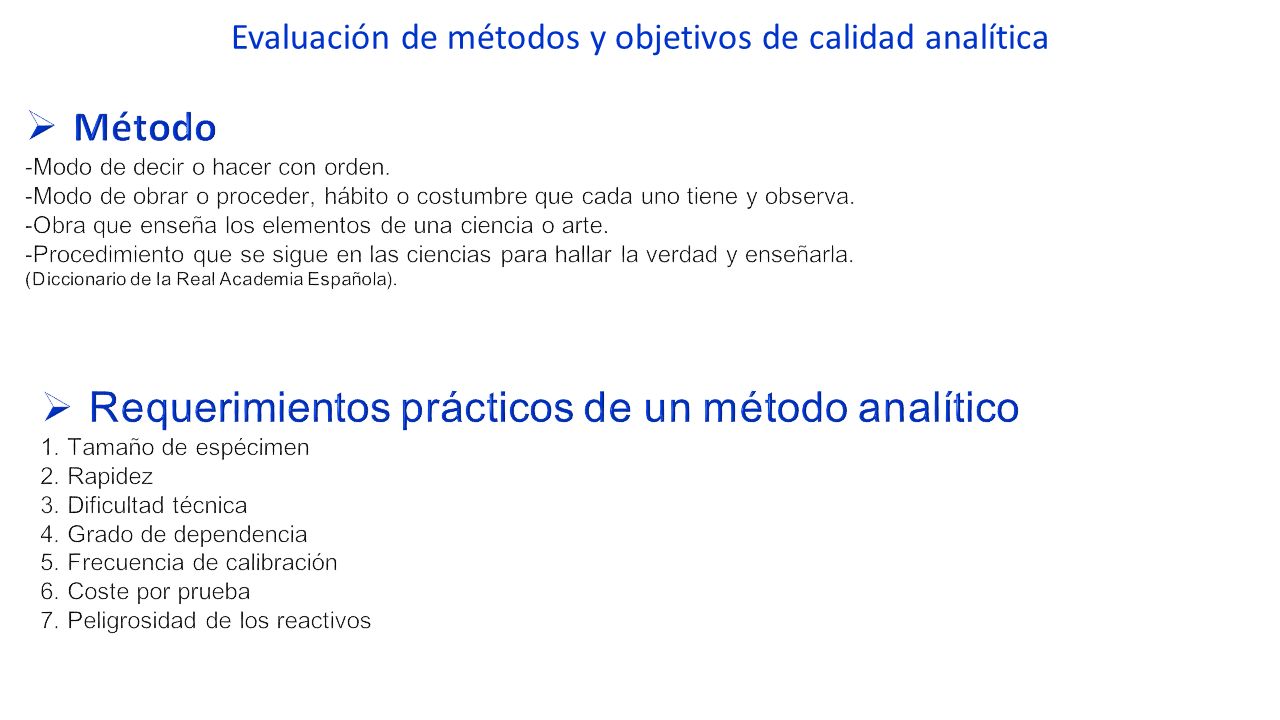

19 Evaluación de métodos y objetivos de calidad analítica

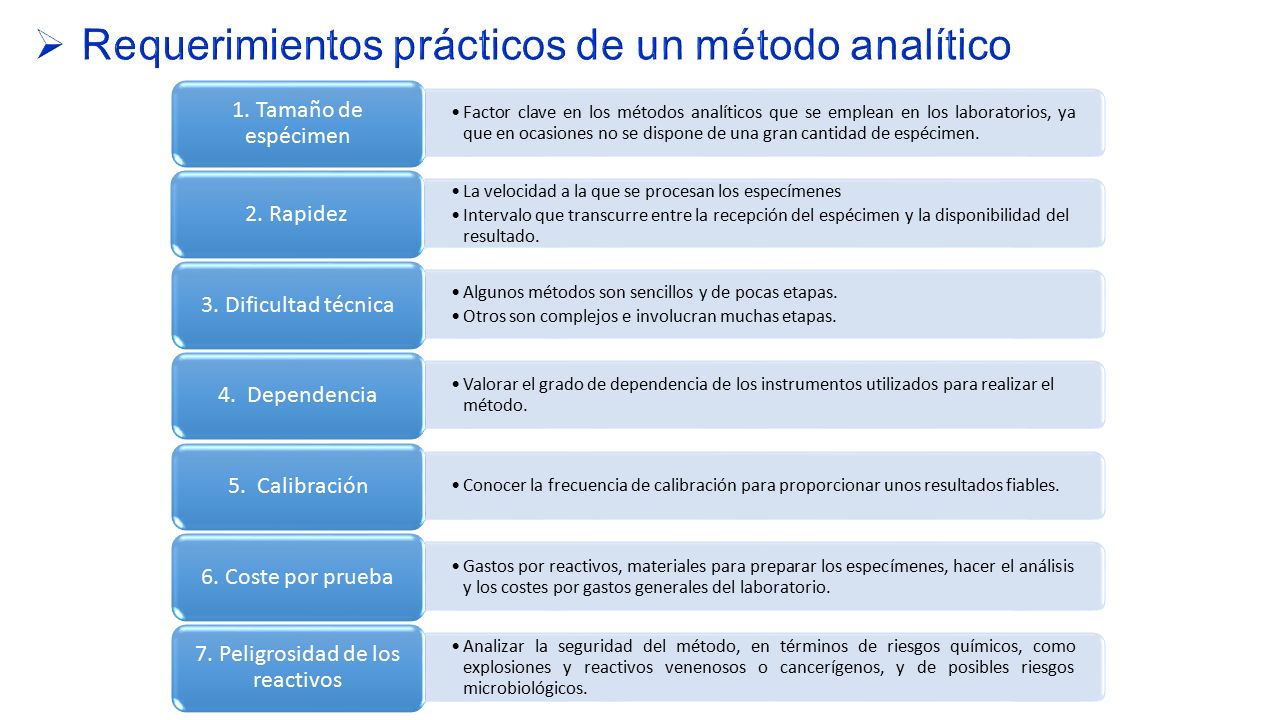

20 Factor clave en los métodos analíticos que se emplean en los laboratorios, ya que en ocasiones no se dispone de una gran cantidad de espécimen. 1. Tamaño de espécimen La velocidad a la que se procesan los especímenes Intervalo que transcurre entre la recepción del espécimen y la disponibilidad del resultado. 2. Rapidez Algunos métodos son sencillos y de pocas etapas. Otros son complejos e involucran muchas etapas. 3. Dificultad técnica Valorar el grado de dependencia de los instrumentos utilizados para realizar el método. 4. Dependencia Conocer la frecuencia de calibración para proporcionar unos resultados fiables. 5. Calibración Gastos por reactivos, materiales para preparar los especímenes, hacer el análisis y los costes por gastos generales del laboratorio. 6. Coste por prueba Analizar la seguridad del método, en términos de riesgos químicos, como explosiones y reactivos venenosos o cancerígenos, y de posibles riesgos microbiológicos. 7. Peligrosidad de los reactivos

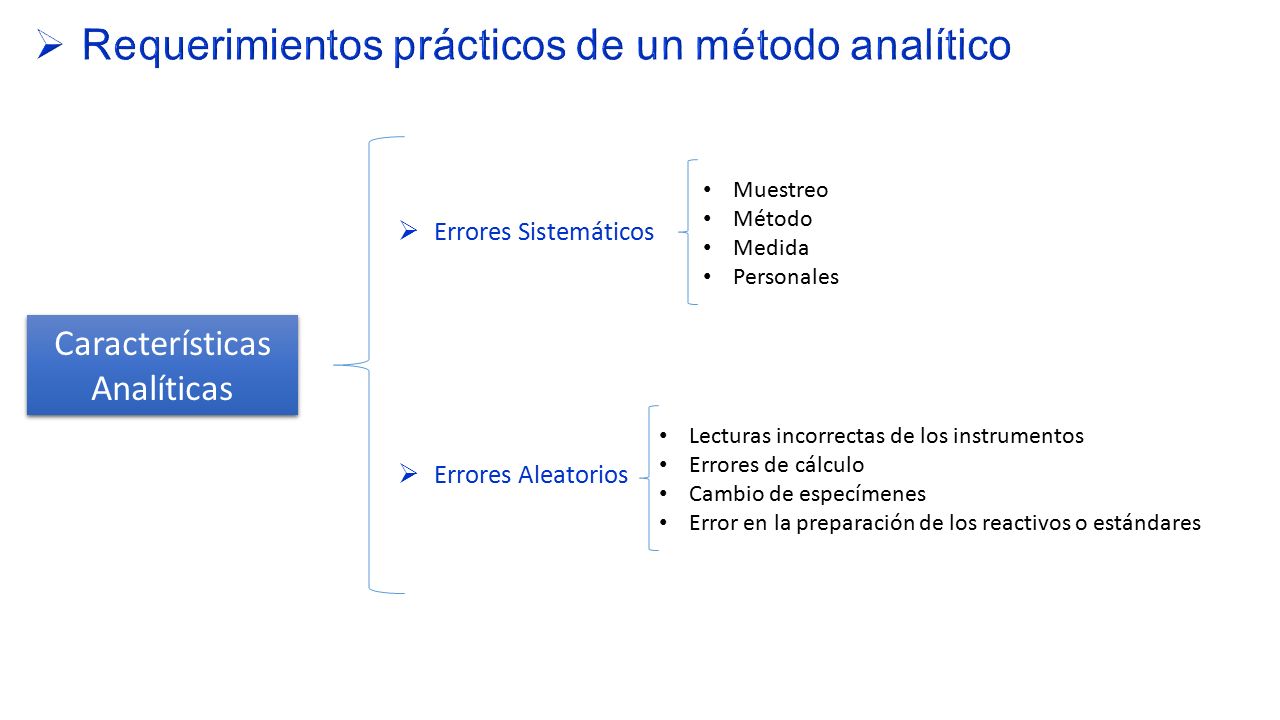

21 Características Analíticas  Errores Sistemáticos  Errores Aleatorios Muestreo Método Medida Personales Lecturas incorrectas de los instrumentos Errores de cálculo Cambio de especímenes Error en la preparación de los reactivos o estándares

22

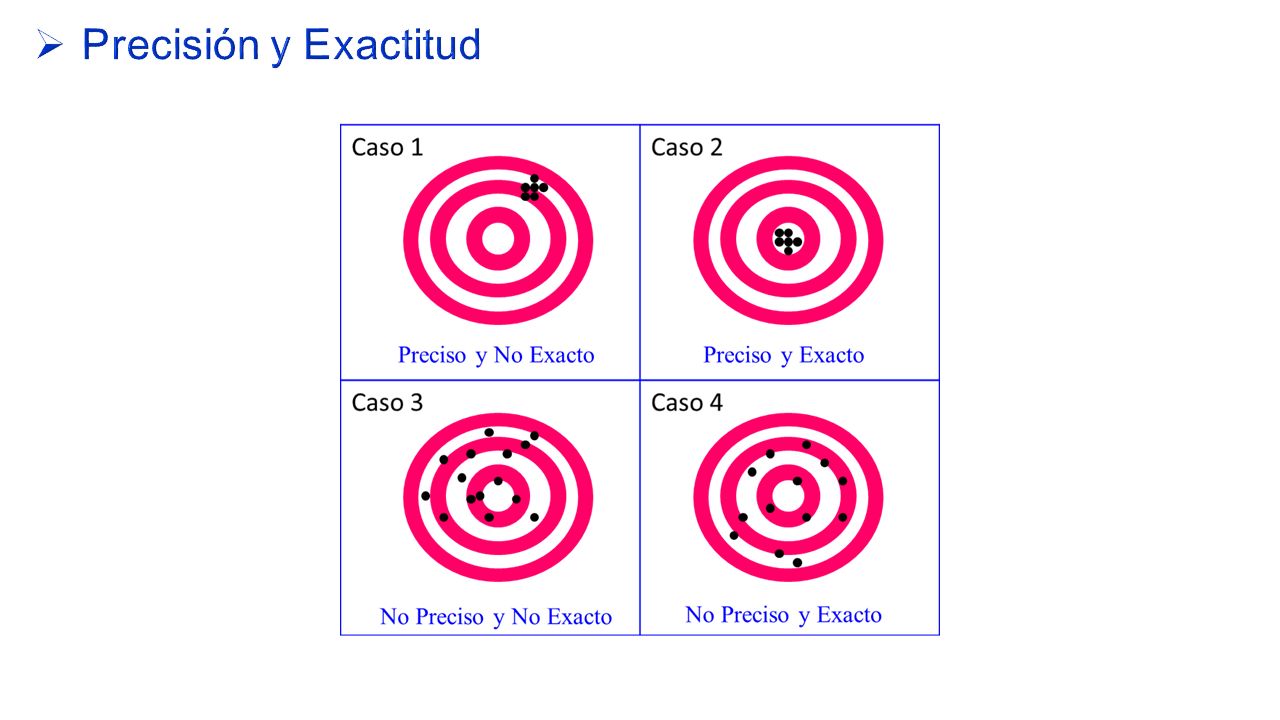

23 Precisión de un método La dispersión de los valores obtenidos alrededor de un valor promedio, y para un número reducido de datos (n<30) se puede evaluar mediante la desviación estándar relativa (DER), de acuerdo a la ecuación, donde X es la media o promedio y DE es la desviación estándar. Exactitud de un método Es una medida de la concordancia entre el valor obtenido para una determinación y su valor real.

24 Réplicas 1 2 3 Concentración baja Concentración media Concentración alta Réplicas 1 2 3 Réplicas 1 2 3 Materiales de control -Son estándares de concentración conocida. -Costosos -La matriz debe ser semejante a la de los especímenes. Error relativo M es la concentración promedio del espécimen Disoluciones Estándar Certificadas 1000 mg L -1

25 Diluciones para la curva de calibración 0,00; 0,05; 1,00; 5,00; 10,00 y 20,00 mg L -1 Disoluciones Estándar Certificadas 1000 mg L -1 Curva de calibración

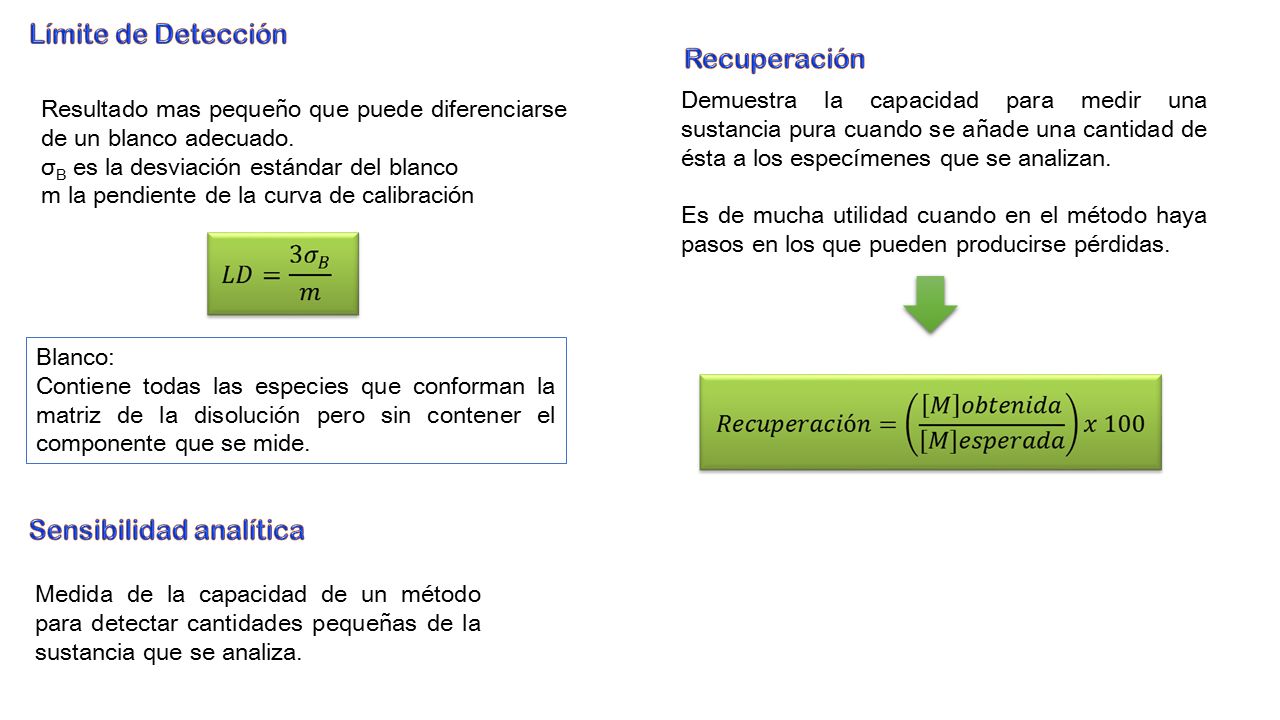

26 Resultado mas pequeño que puede diferenciarse de un blanco adecuado. σ B es la desviación estándar del blanco m la pendiente de la curva de calibración Blanco: Contiene todas las especies que conforman la matriz de la disolución pero sin contener el componente que se mide. Medida de la capacidad de un método para detectar cantidades pequeñas de la sustancia que se analiza. Demuestra la capacidad para medir una sustancia pura cuando se añade una cantidad de ésta a los especímenes que se analizan. Es de mucha utilidad cuando en el método haya pasos en los que pueden producirse pérdidas.
