1 TERMISTORES

2 Temario Conceptos básicos Termistores NTC Características R – T Relación I – V Coeficiente de temperatura. Sensibilidad Compensación de alinealidad Determinación de R Modo de utilización con autocalentamiento Termistores PTC Tipos de PTC Detalles de fabricación de los PTC Ventajas de los termistores Tipos de termistores. Aplicaciones

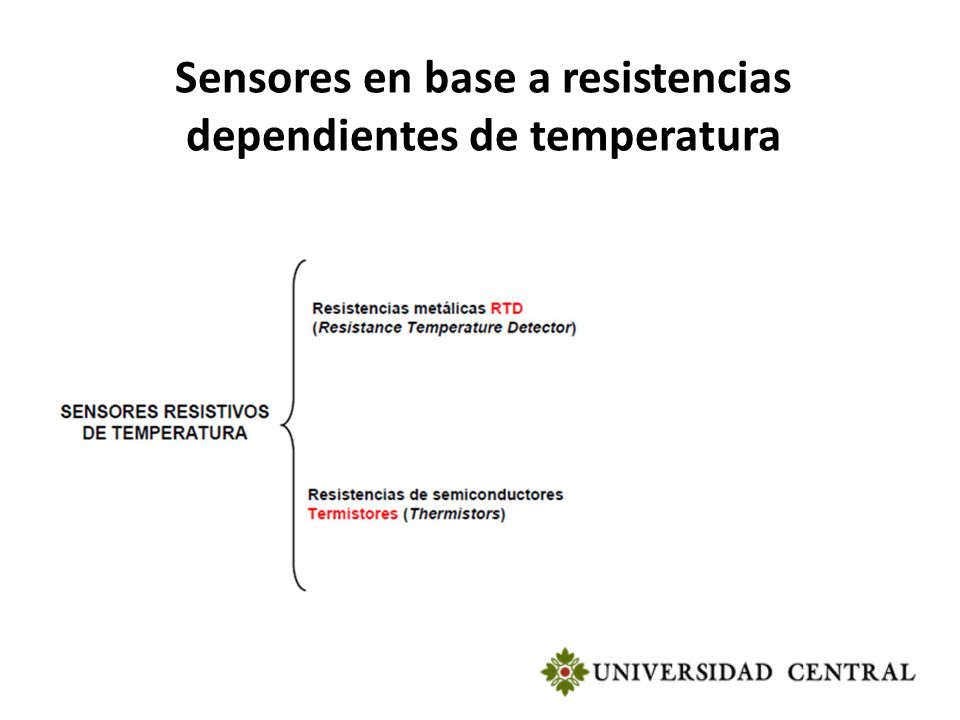

3 Sensores en base a resistencias dependientes de temperatura

4 A diferencia de las RTD, que están basadas en conductores, los termistores se basan en semiconductores. Termistores

5 Termistores NTC

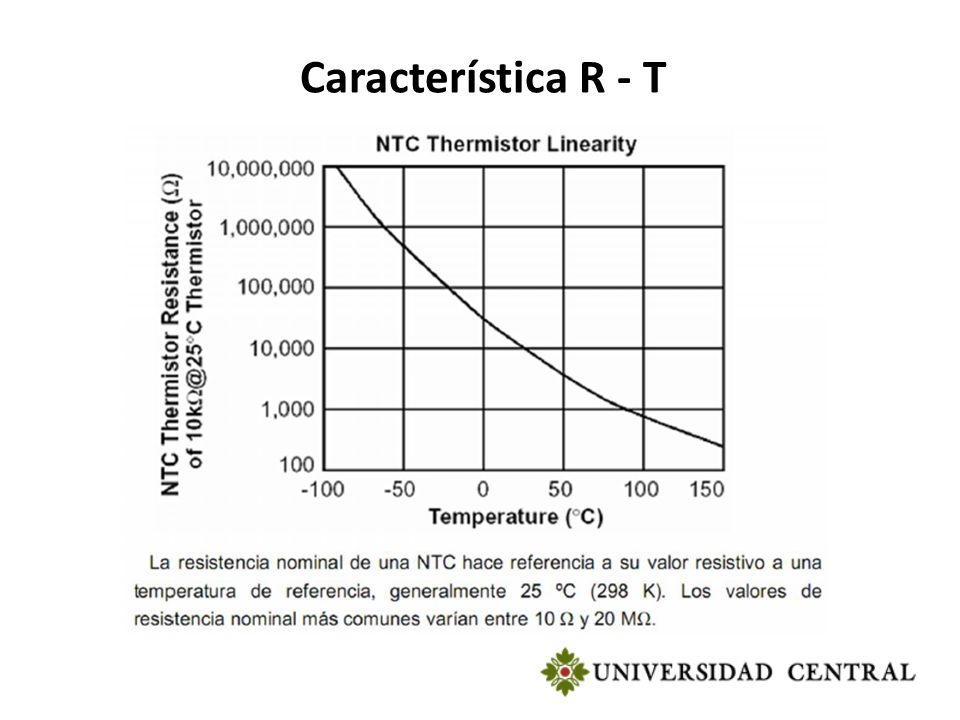

6 Característica R - T

7 Relación I - V Para algunas aplicaciones con termistores, interesan no tanto sus características resistencia-temperatura, como la relación entre la tensión entre sus bornes y la corriente a través de él.

8 Relación I - V

9

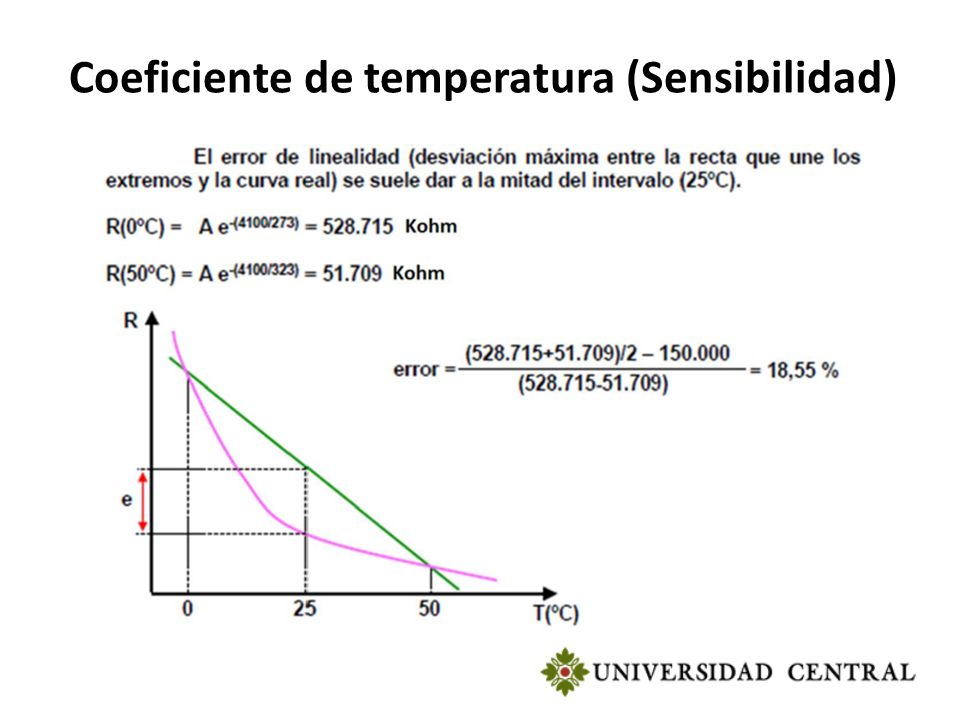

10 Coeficiente de temperatura (Sensibilidad)

11

12 Compensación de alinealidad

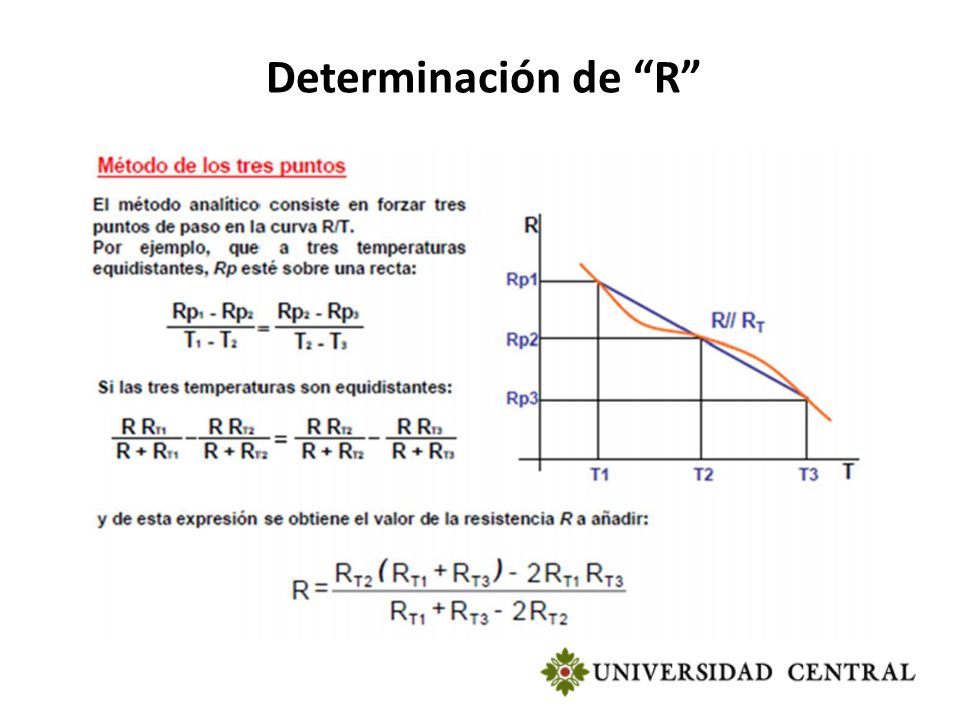

13 Determinación de “R”

14

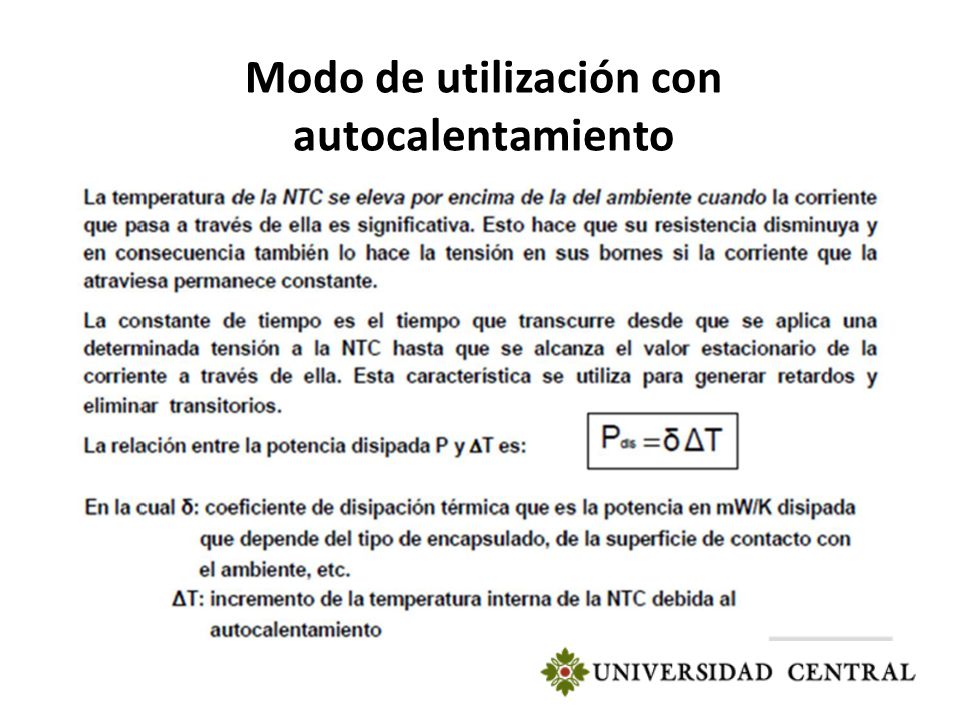

15 Modo de utilización con autocalentamiento

16 Termistores PTC

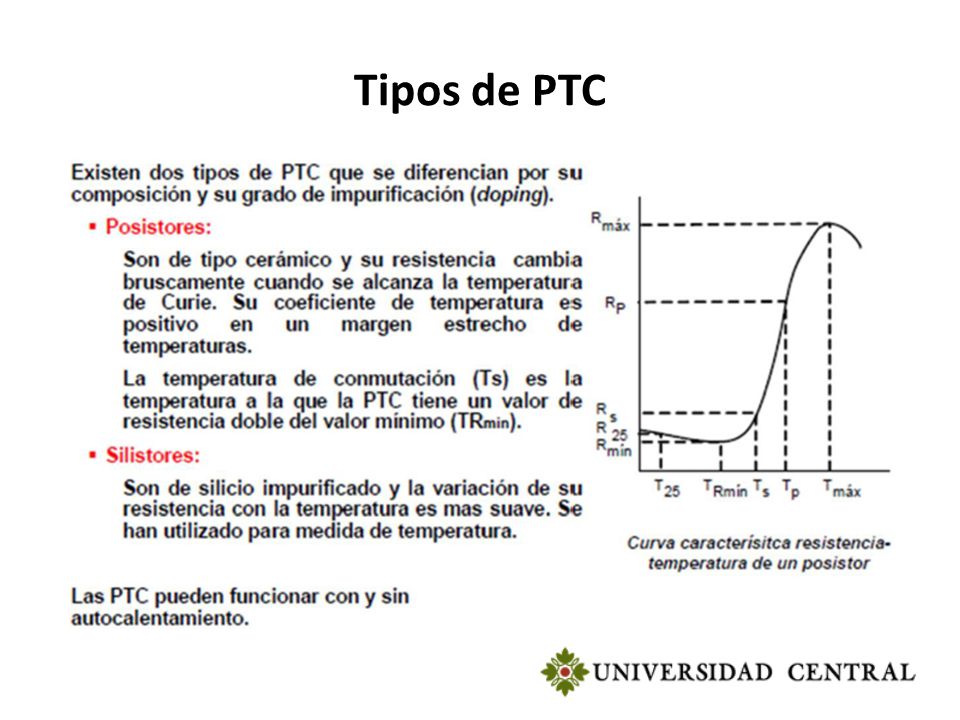

17 Tipos de PTC

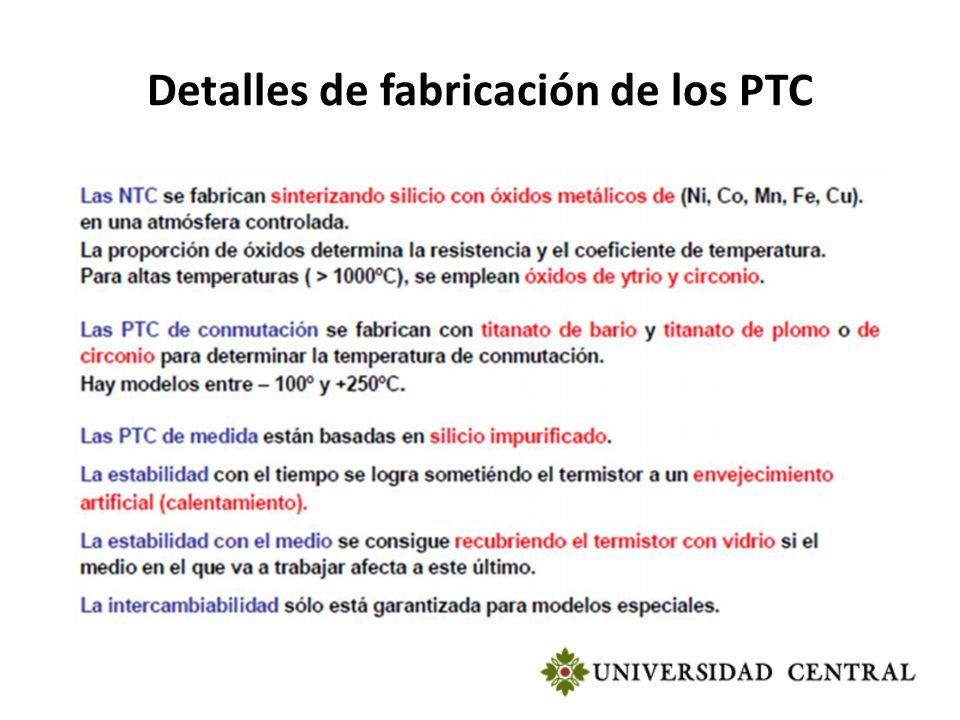

18 Detalles de fabricación de los PTC

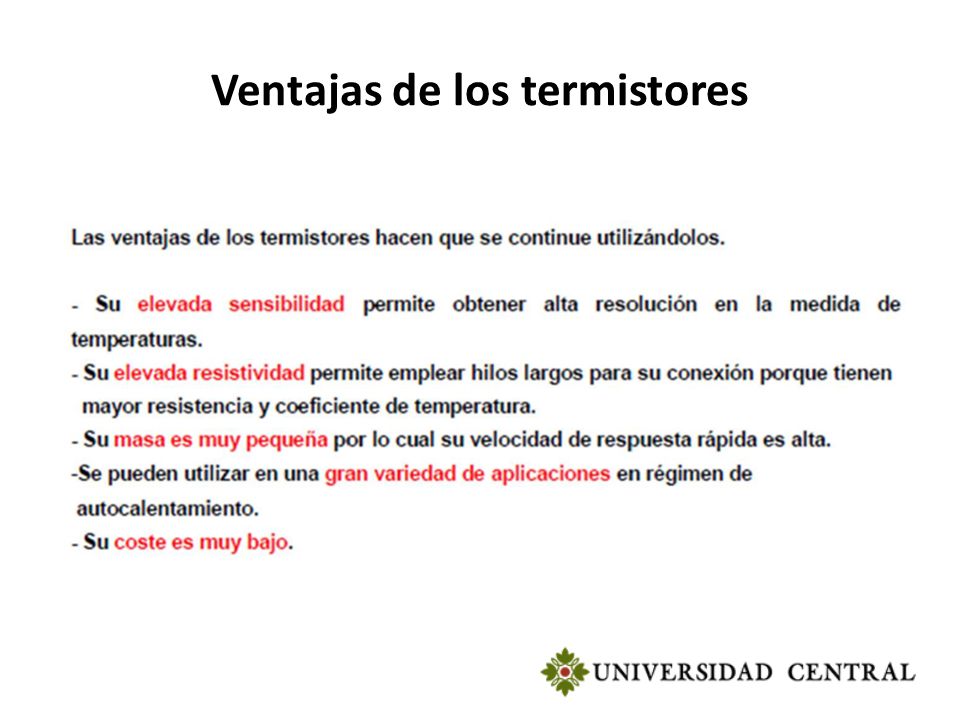

19 Ventajas de los termistores

20 Tipos de termistores y aplicaciones

21 Aplicaciones de los termistores

22 Aplicaciones de los NTC

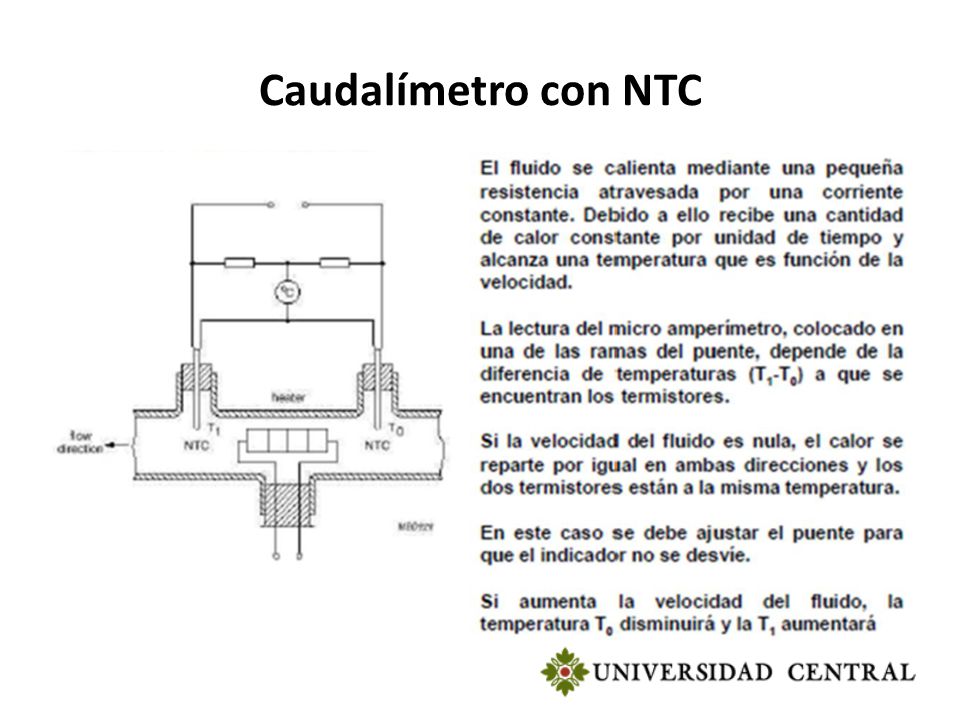

23 Caudalímetro con NTC

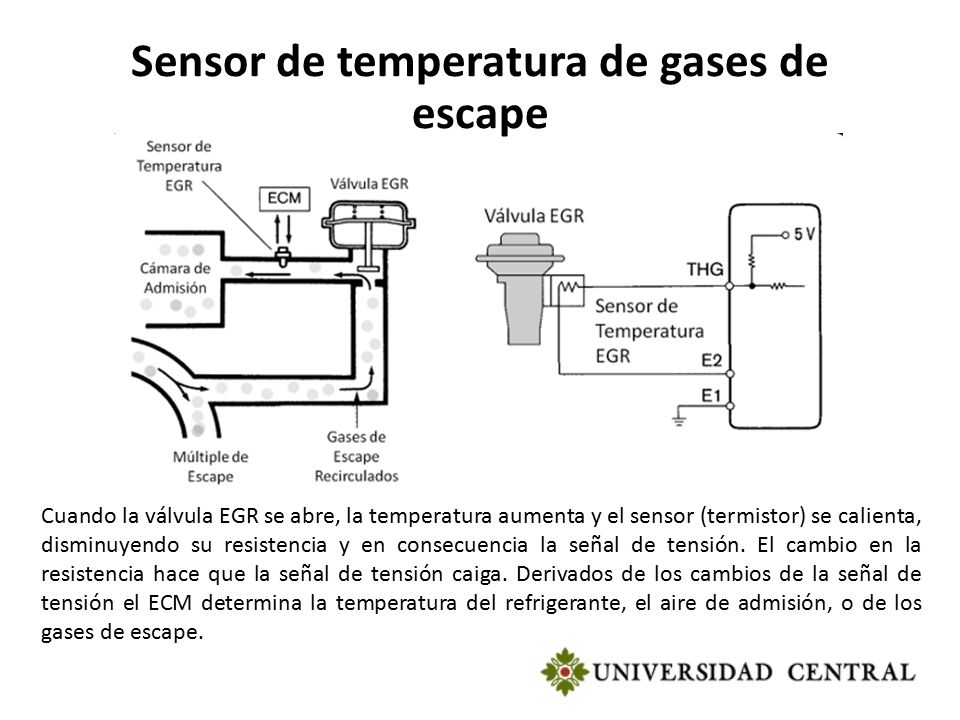

24 Cuando la válvula EGR se abre, la temperatura aumenta y el sensor (termistor) se calienta, disminuyendo su resistencia y en consecuencia la señal de tensión. El cambio en la resistencia hace que la señal de tensión caiga. Derivados de los cambios de la señal de tensión el ECM determina la temperatura del refrigerante, el aire de admisión, o de los gases de escape. Sensor de temperatura de gases de escape

25 Aplicaciones de los PTC

26

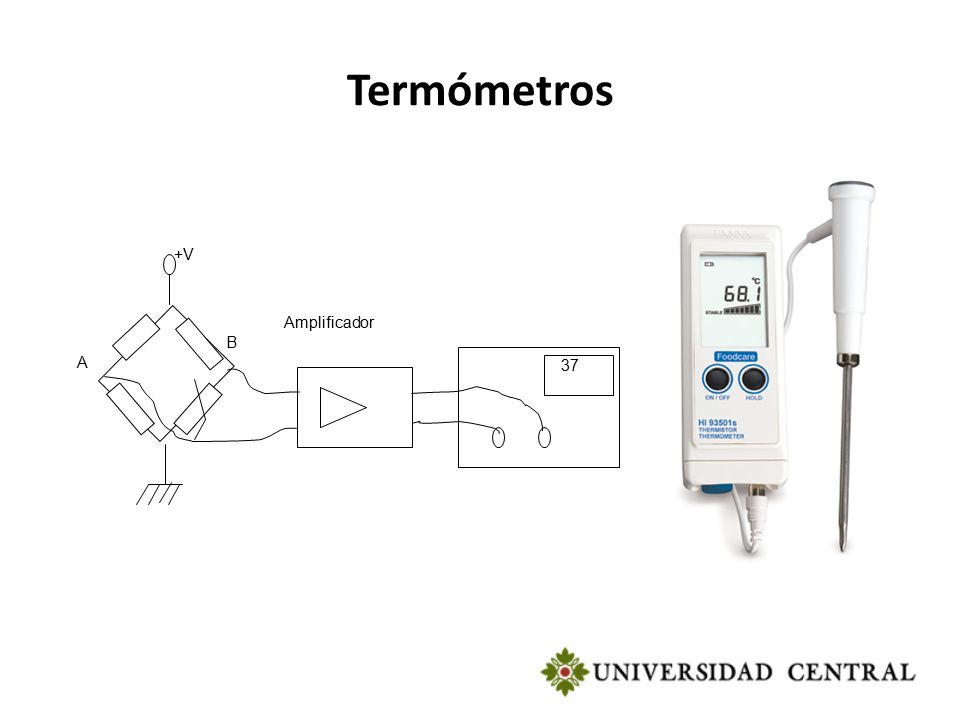

27 Termómetros 37 +V Amplificador A B

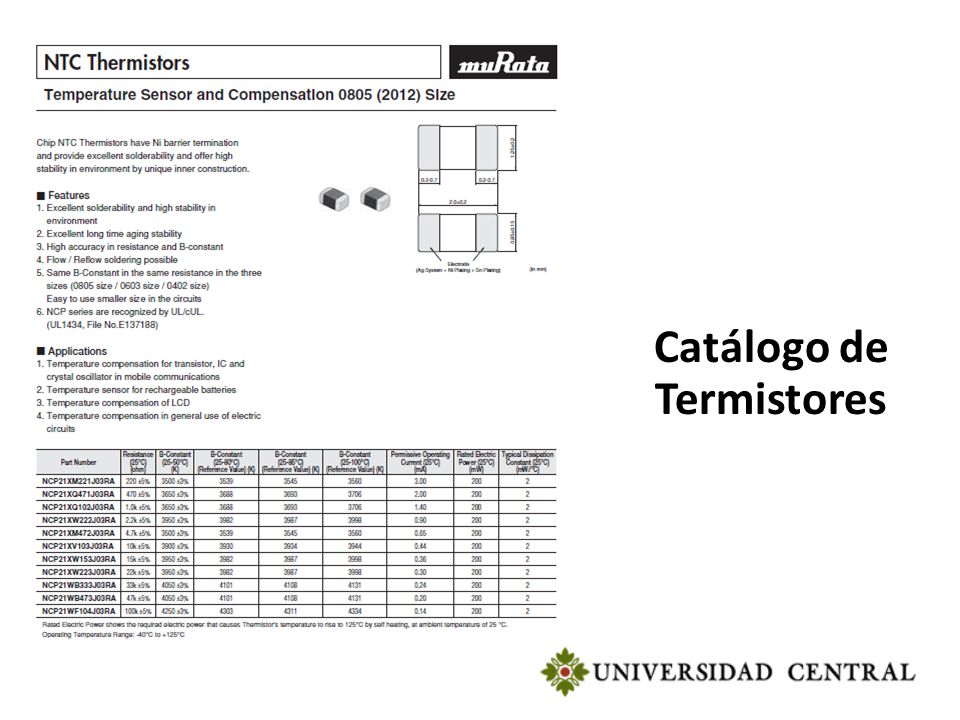

28 Catálogo de Termistores

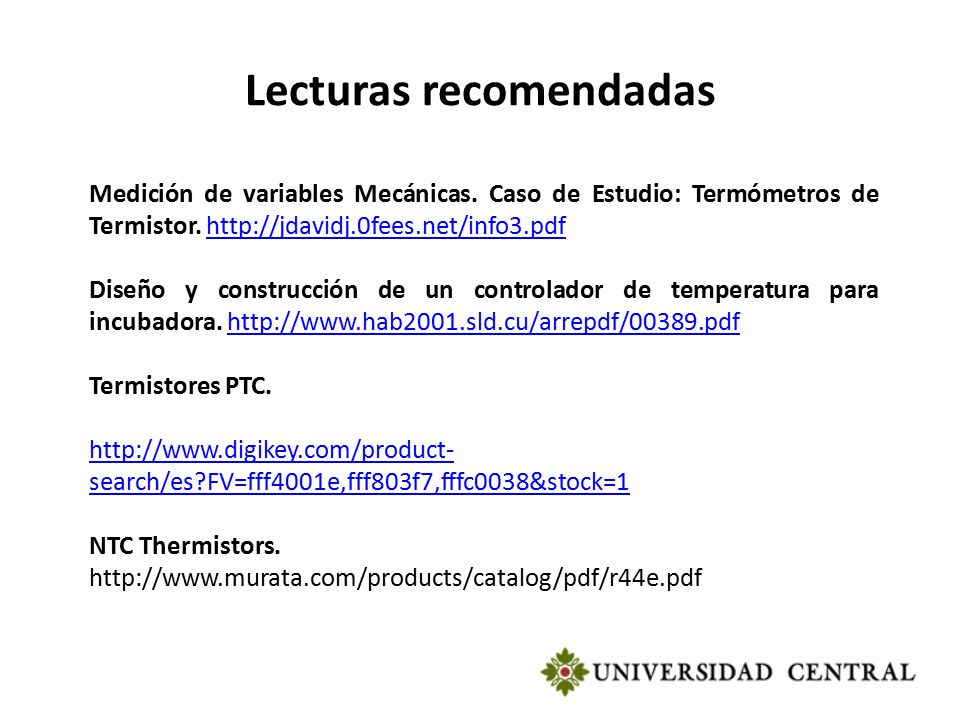

29 Medición de variables Mecánicas. Caso de Estudio: Termómetros de Termistor. http://jdavidj.0fees.net/info3.pdfhttp://jdavidj.0fees.net/info3.pdf Diseño y construcción de un controlador de temperatura para incubadora. http://www.hab2001.sld.cu/arrepdf/00389.pdfhttp://www.hab2001.sld.cu/arrepdf/00389.pdf Termistores PTC. http://www.digikey.com/product- search/es?FV=fff4001e,fff803f7,fffc0038&stock=1 NTC Thermistors. http://www.murata.com/products/catalog/pdf/r44e.pdf Lecturas recomendadas

30 TERMISTORES
