“Diseño y construcción de una extrusora de polímero con control de temperatura e inyección de color para un robot delta basado en una impresora 3D” Proyecto para obtención del título de Ingeniero Mecatrónico. Juan Esteban Ordóñez B.
2
Objetivos: variedad de colores. Color Homogéneo.
Mínima transición de colores.
3

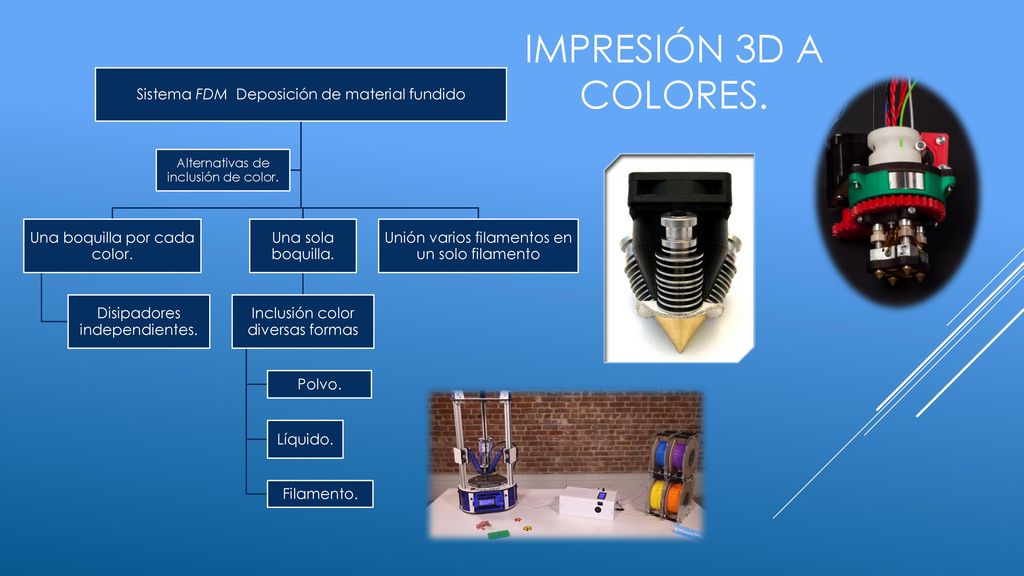

Impresión 3d a colores. Sistema FDM Deposición de material fundido
Una boquilla por cada color. Disipadores independientes. Una sola boquilla. Inclusión color diversas formas Polvo. Líquido. Filamento. Unión varios filamentos en un solo filamento Alternativas de inclusión de color. Impresión 3d a colores.
4

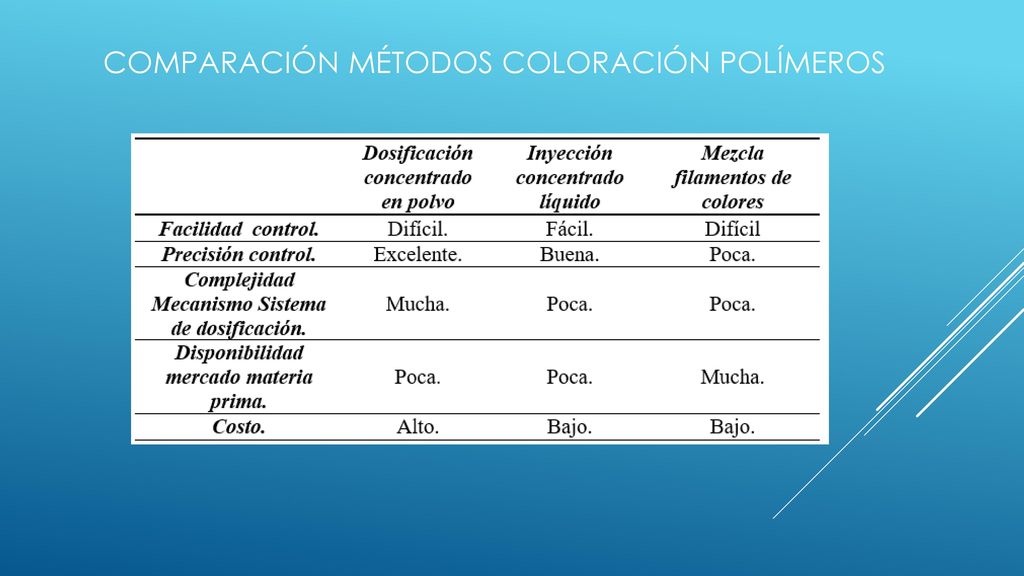

Comparación métodos coloración polímeros
5
Inclusión COLOR FILAMENTOS DE COLORES
Una sola boquilla. 5 Filamentos de distintos colores. 5 Mecanismos de alimentación de filamento. 5 Disipadores independientes. Limitante: Tamaño. Mecanismos alimentación.
6

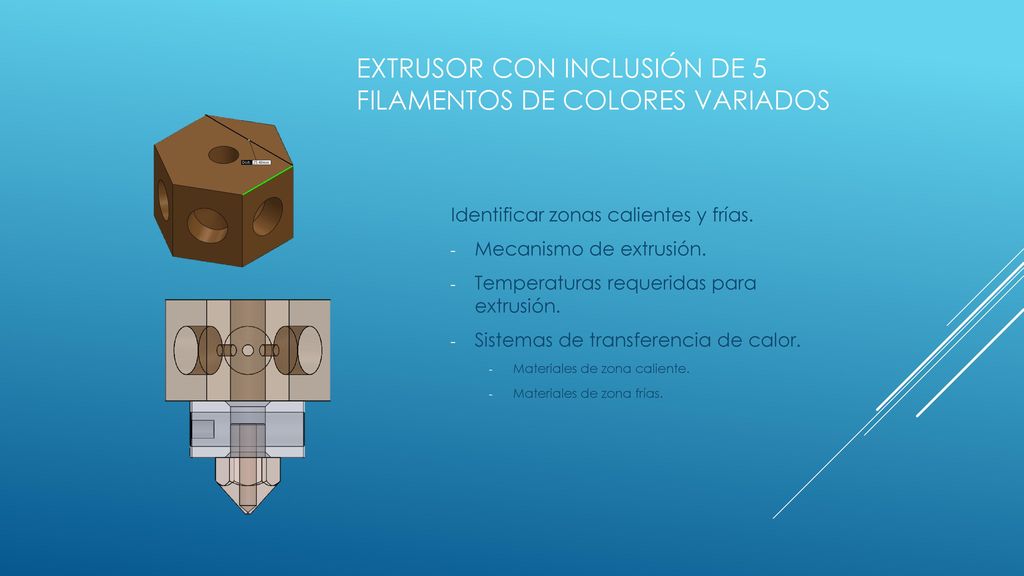

Extrusor con inclusión de 5 filamentos de colores variados
Identificar zonas calientes y frías. Mecanismo de extrusión. Temperaturas requeridas para extrusión. Sistemas de transferencia de calor. Materiales de zona caliente. Materiales de zona frías.
7
Sistema de extrusión. Extrusión polímeros termoplásticos
Variación de temperatura. Cambio propiedades físicas. Esfuerzos térmicos.
8
5 𝜎 1 < 𝜎 𝑒 Sistema de extrusión. 𝜎 1 =𝐸 𝛼 1 ∆𝑇 Esfuerzo térmicos
Polímero Tf [°C] Tv [°C] Polietileno de baja densidad 115 -120 Polietileno de alta densidad 137 Cloruro de polivinilo 87 Polipropileno -16 Poliestireno 240 85-125 Poliacrilonitrilo 320 107 Teflón PTFE 327 - PLA 185 135 ABS 210 88-125 Sistema de extrusión. Esfuerzo térmicos 𝜎 𝑒 = 𝑃 𝐴 5 𝜎 1 < 𝜎 𝑒 𝜎 1 =𝐸 𝛼 1 ∆𝑇
9
Partes térmicas del extrusor.
Selección materiales Extrusor. Zona caliente. Cubo de aluminio. Boquilla. Cámara de mezcla. Zona fría. Aislantes térmicos. Disipadores térmicos. Partes térmicas del extrusor. Identificación zonas calientes – frías Conducción. Aislamiento. Disipación Material Cp 𝑱 𝑲𝒈 °𝑲 k 𝑾 𝒎 °𝑲 Aluminio Bronce fosfórico 420 52 Acero inoxidable Acero negro (carbono) Teflón (PTFE) 0.25 1050 PEEK 0.24 1170
10
Cámara de convección.
11
Análisis térmico.
12
Diseño electrónico Electrónico Actuadores Sensor
Alimentación filamento. Control motores a pasos Mezclador. Disparo. Generador de calor. Disparo PWM. Sensor Circuito acondicionamiento Control de temperatura. Tarjeta de control - controlador. Elementos esquemas circuitos
13

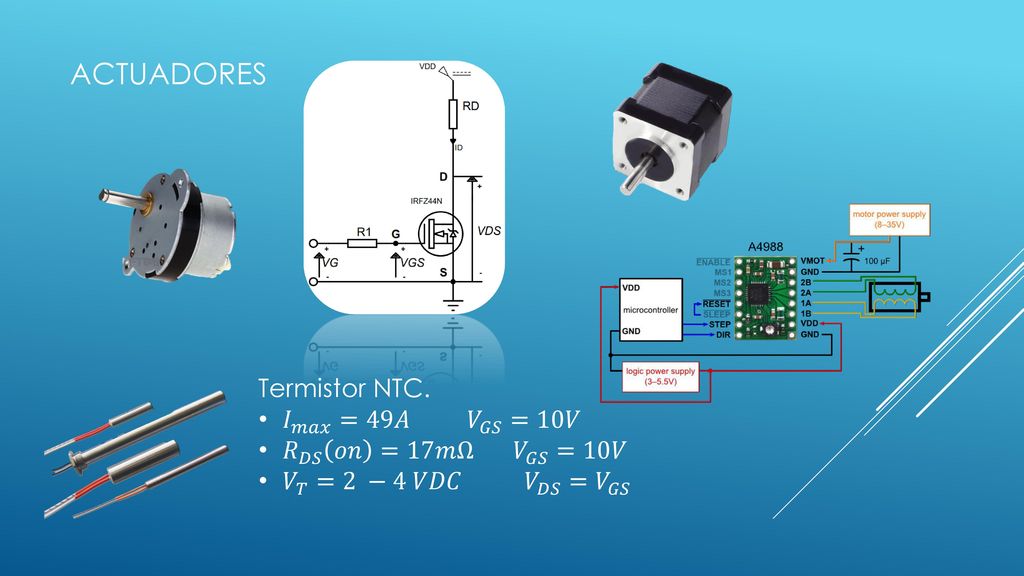

Actuadores Termistor NTC. 𝐼 𝑚𝑎𝑥 =49𝐴 𝑉 𝐺𝑆 =10𝑉 𝑅 𝐷𝑆 𝑜𝑛 =17𝑚Ω 𝑉 𝐺𝑆 =10𝑉
𝐼 𝑚𝑎𝑥 =49𝐴 𝑉 𝐺𝑆 =10𝑉 𝑅 𝐷𝑆 𝑜𝑛 =17𝑚Ω 𝑉 𝐺𝑆 =10𝑉 𝑉 𝑇 =2 −4 𝑉𝐷𝐶 𝑉 𝐷𝑆 = 𝑉 𝐺𝑆
14
Sensor Termistor NTC. 𝛽=3950±1% 𝑅 𝑜 =100K±1% 𝑇 𝑜 =25°𝐶
𝑅 𝑡 = 𝑅 𝑜 𝑒 𝛽 1 𝑇 + 1 𝑇 𝑜
15
Identificación sistema de temperatura
𝐺(𝑠)= 𝐾𝑝 1+ 𝜏 𝑠 𝐺(𝑠)= 𝑠
16
CONTROLADOR de temperatura
17
Interfaz gráfica - controlador
18
implementación
19
resultados
20
Conclusiones Recomendaciones Control de temperatura.
Mecánica térmica de extrusión. Control alimentación filamento. Materiales según propiedades térmicas Recomendaciones Forma del extrusor. Disipación calor. Mecanismo alimentación filamentos. Control – interfaz gráfica.
