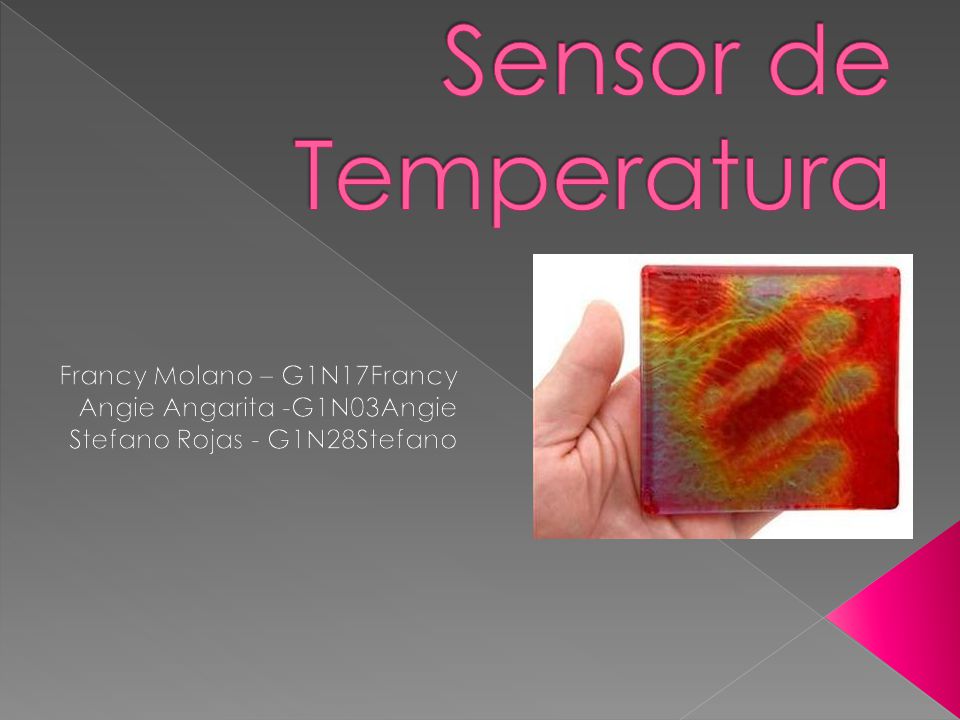

1 Sensor de Temperatura Francy Molano – G1N17Francy Angie Angarita -G1N03Angie Stefano Rojas - G1N28Stefano

2 SENSORES DE TEMPERATURA
Los sensores de temperatura son unos termistores cuyo valor de su resistencia varía de acuerdo a la temperatura ambiente y/o de un sistema.

3 Introducción Un termistor es un sensor resistivo de temperatura. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con la temperatura. El término termistor proviene de Thermally Sensitive Resistor. NTC (Negative Temperature Coefficient) – coeficiente de temperatura negativo PTC (Positive Temperature Coefficient) – coeficiente de temperatura positivo Cuando la temperatura aumenta, los tipo PTC aumentan su resistencia y los NTC la disminuyen.

4 Funcionamiento NTC Su funcionamiento se basa en la variación de la resistencia de un semiconductor con la temperatura, debido a la variación de la concentración de portadores. Para los termistores NTC, al aumentar la temperatura, aumentará también la concentración de portadores, por lo que la resistencia será menor, de ahí que el coeficiente sea negativo. Disminuyen su resistencia al aumentar la temperatura. (Coeficiente negativo de temperatura.)  Si la temperatura aumenta, la resistencia disminuye. T↑ R↓

5 Funcionamiento PTC Para los termistores PTC, en el caso de un semiconductor con un dopado muy intenso, éste adquirirá propiedades metálicas, tomando un coeficiente positivo en un margen de temperatura limitado. Usualmente, los termistores se fabrican a partir de óxidos semiconductores, tales como el óxido férrico, el óxido de níquel, o el óxido de cobalto. Aumentan su resistencia al aumentar la temperatura. (Coeficiente positivo de temperatura.) PTC: Si la temperatura aumenta, la resistencia aumenta. T↑ R↓

6 Modelado El siguiente modelo caracteriza la relación entre la temperatura y la resistencia mediante dos parámetros: Con: Donde: :es la resistencia del termistor NTC a la temperatura T (K) :es la resistencia del termistor NTC a la temperatura de referencia B es la temperatura característica del material, entre 2000 K y 5000 K.

7 Características Las termorresistencias más comunes se fabrican de alambres finos soportados por un material aislante y encapsulados. El elemento encapsulado se inserta dentro de una vaina o tubo metálico cerrado en un extremo que se llena con un polvo aislante y se sella con cemento para impedir que absorba humedad. Diagrama esquemático de una resistencia termométrica, o resistencia detectora de temperatura (RTD).

8 NUESTRO SENSOR Circuito impreso
Led 3mm para indicar la proximidad de la temperatura un LM de 3.3 V para regular la tension LM 7833 3 Transistores Microcrontrolador MSP 430 6 Resistencias Sensor de T 3 d Cargador

9

10 NUESTRO SENSOR Los intervalos de temperatura está determinado por el color del Diodo : -150 a18 Celsius (AZUL) 19 a 30 Celsius (VERDE) 31 a 150 Celsius (ROJO)

11 RESULTADOS ¡GRACIAS!

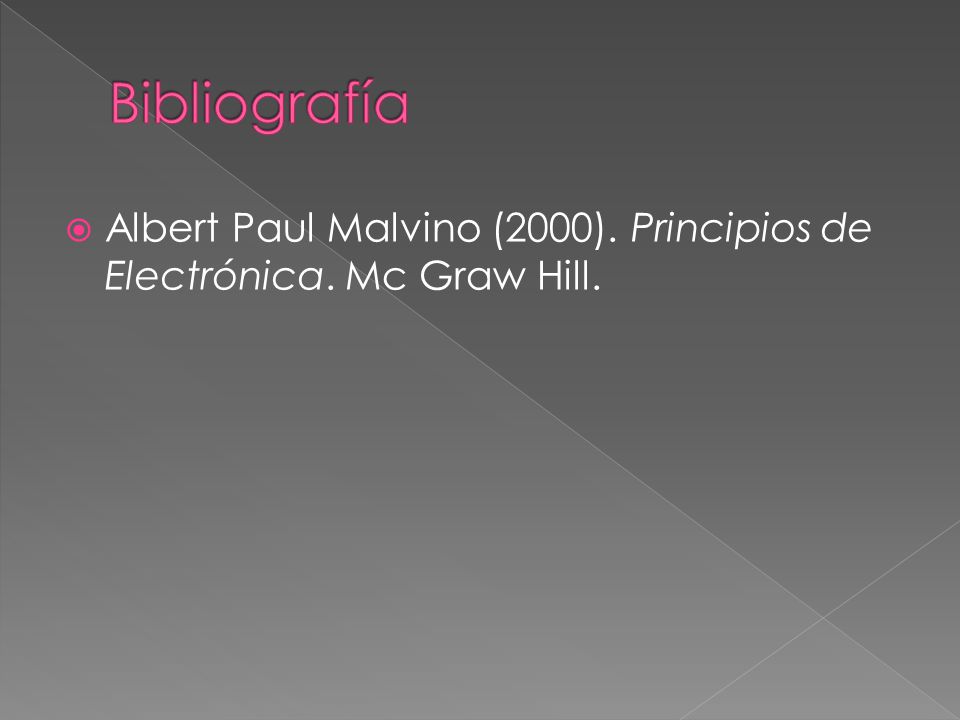

12 Bibliografía Albert Paul Malvino (2000). Principios de Electrónica. Mc Graw Hill.
