Dibujo y diseño en ingeniería
Cecil Jensen Jay D. Helsel Dennis R. Short
2
Vistas auxiliares y rotaciones
Capítulo 7 Vistas auxiliares y rotaciones
3

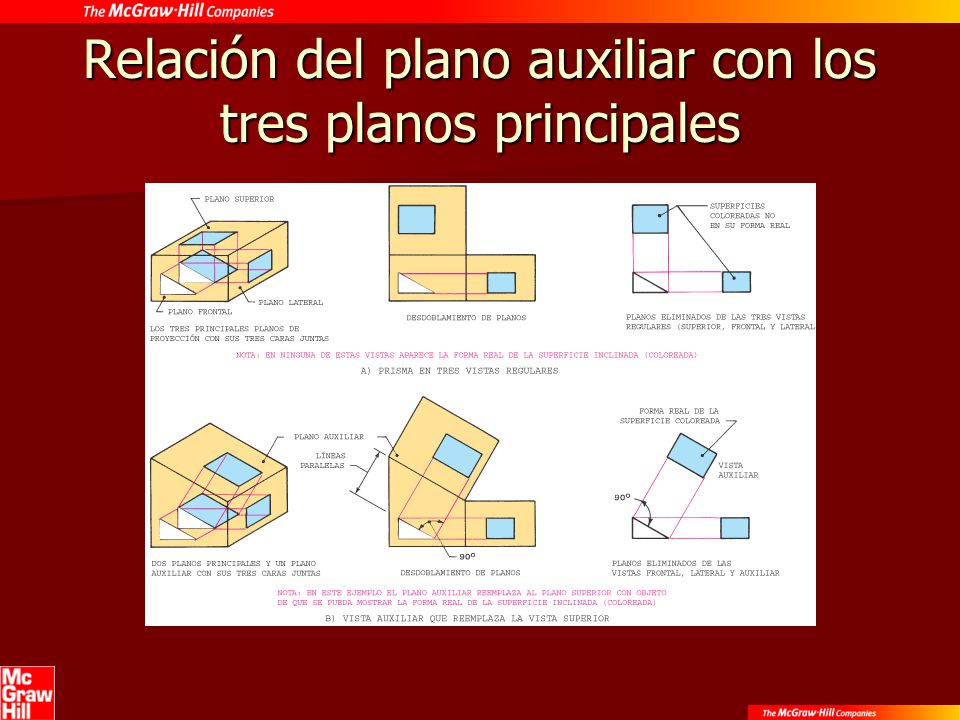

Relación del plano auxiliar con los tres planos principales
4

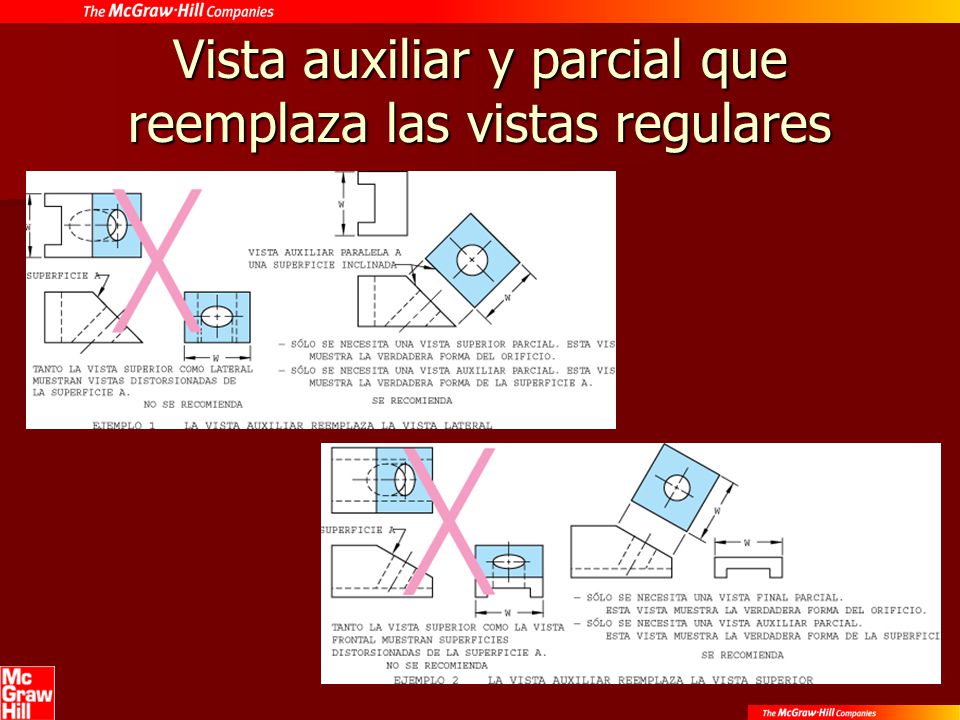

Vista auxiliar y parcial que reemplaza las vistas regulares
5
Ejemplos de dibujos de vistas auxiliares
6

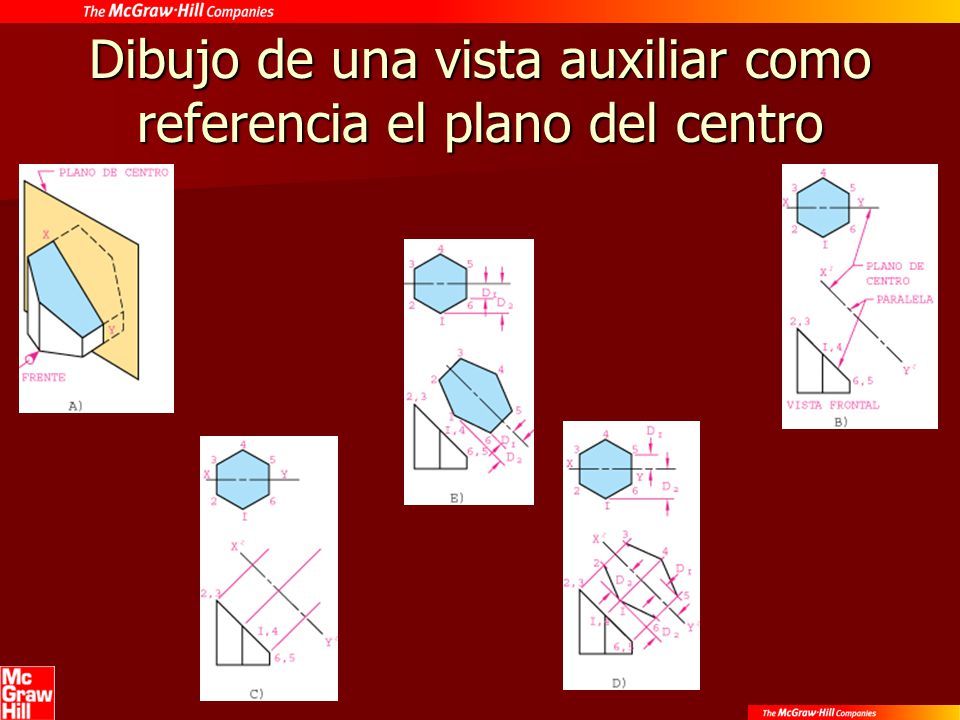

Dibujo de una vista auxiliar como referencia el plano del centro
7
Determinar las dimensiones de las vistas auxiliares
Una de las reglas básicas para determinar las dimensiones es medir los elementos donde se encuentren en su forma y tamaño reales
8

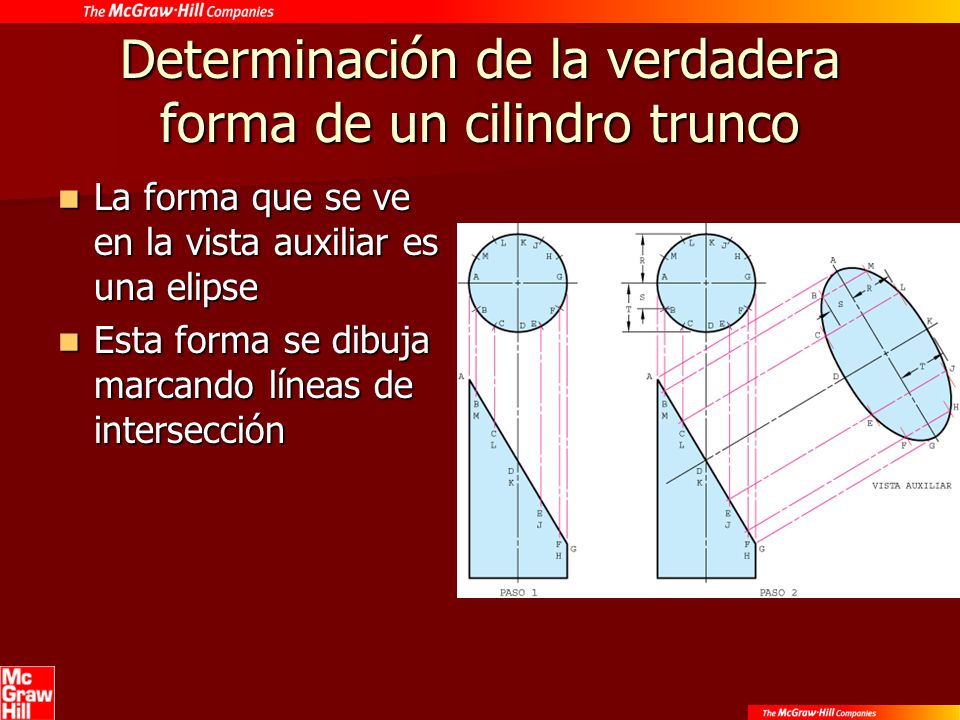

Determinación de la verdadera forma de un cilindro trunco
La forma que se ve en la vista auxiliar es una elipse Esta forma se dibuja marcando líneas de intersección
9

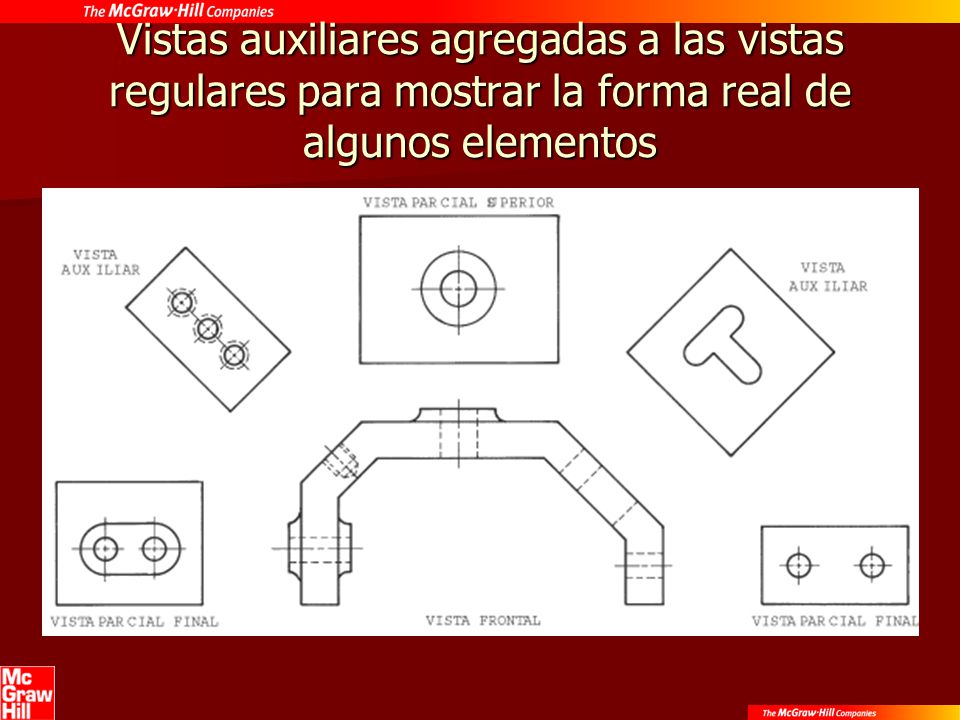

Vistas auxiliares agregadas a las vistas regulares para mostrar la forma real de algunos elementos
10

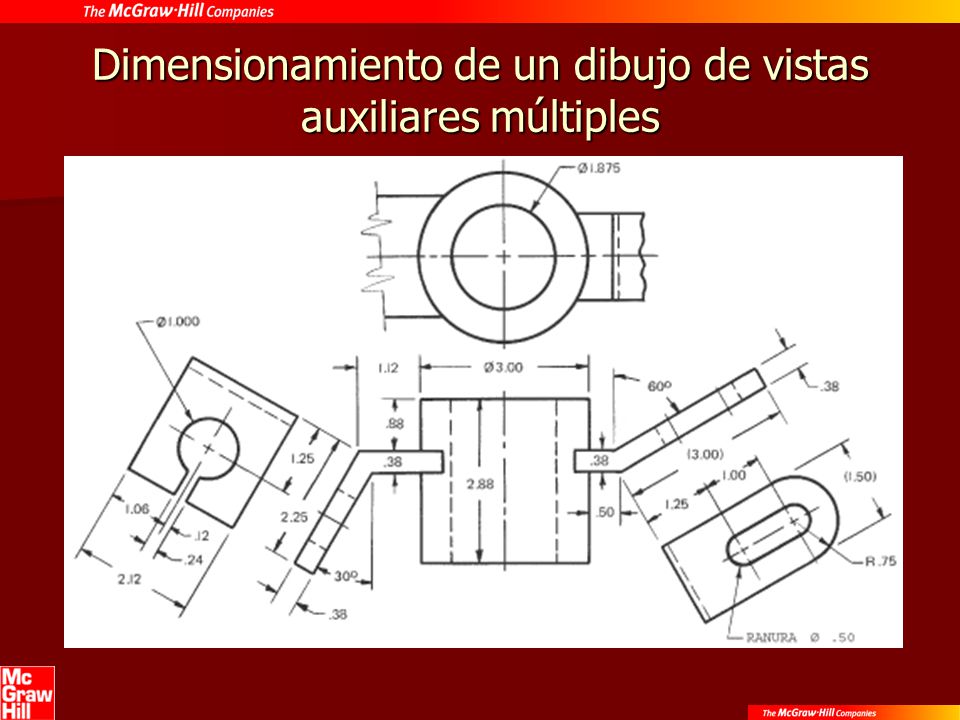

Dimensionamiento de un dibujo de vistas auxiliares múltiples
11
Vista auxiliar secundaria necesaria para encontrar la forma real de la superficie
12

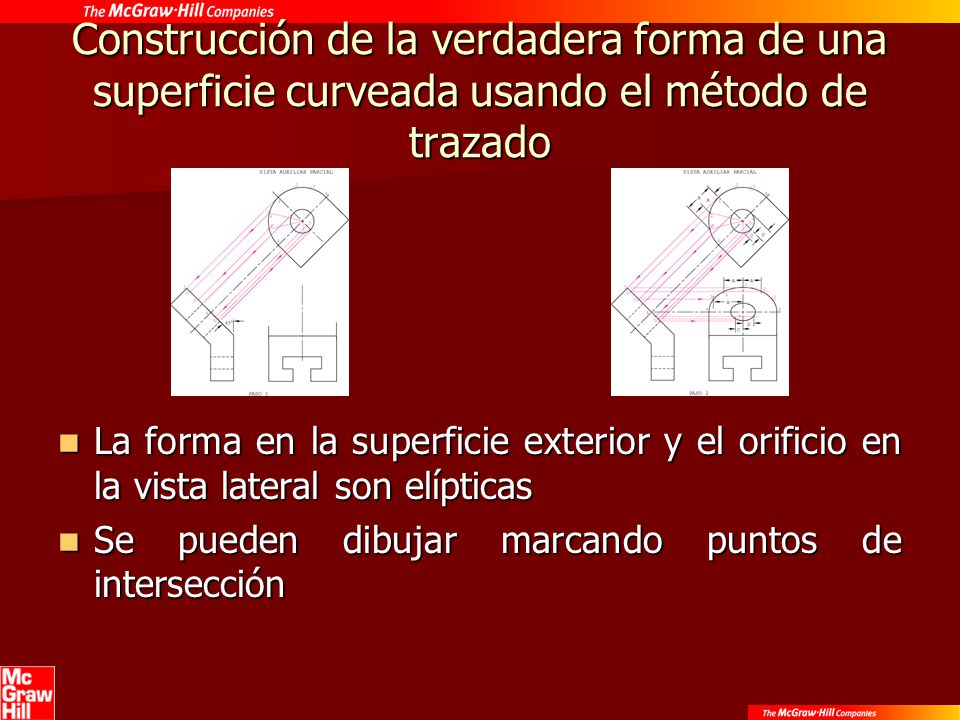

Construcción de la verdadera forma de una superficie curveada usando el método de trazado
La forma en la superficie exterior y el orificio en la vista lateral son elípticas Se pueden dibujar marcando puntos de intersección
13

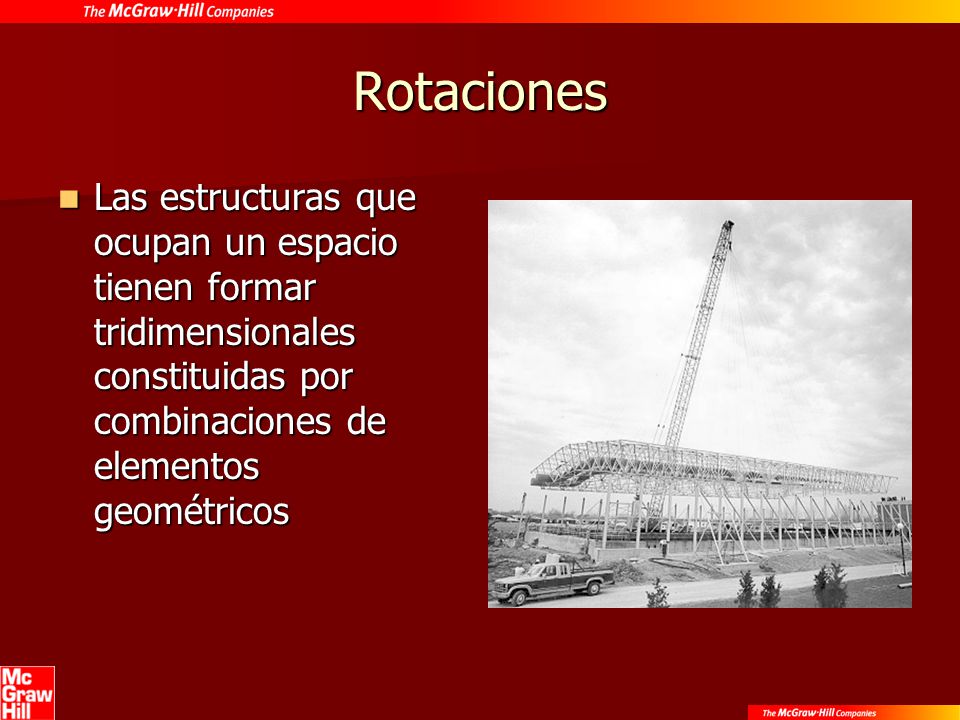

Rotaciones Las estructuras que ocupan un espacio tienen formar tridimensionales constituidas por combinaciones de elementos geométricos
14

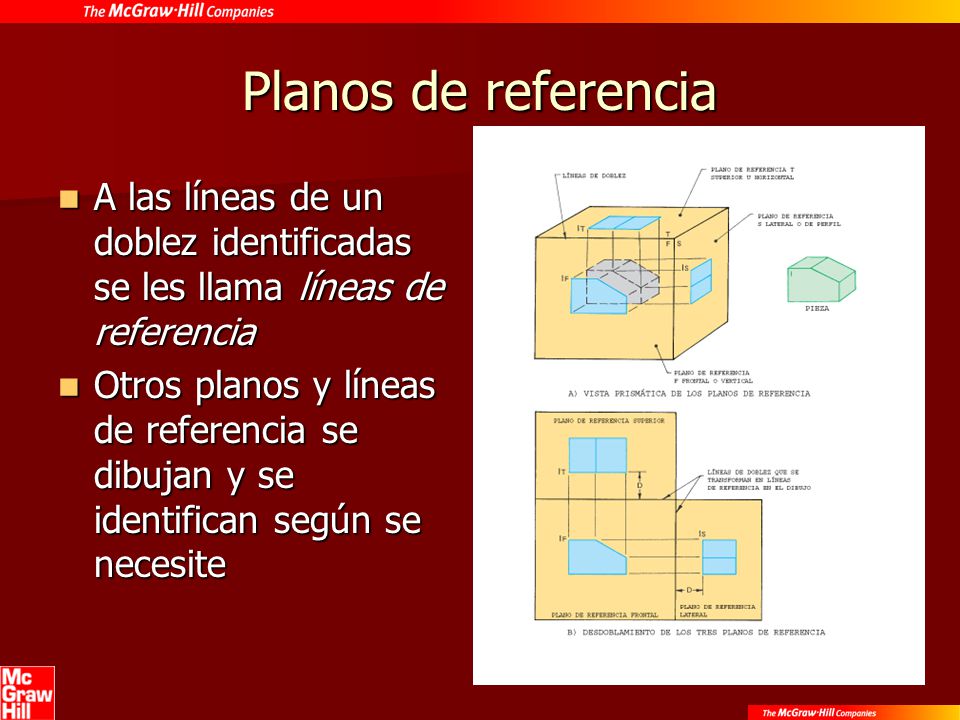

Planos de referencia A las líneas de un doblez identificadas se les llama líneas de referencia Otros planos y líneas de referencia se dibujan y se identifican según se necesite
15

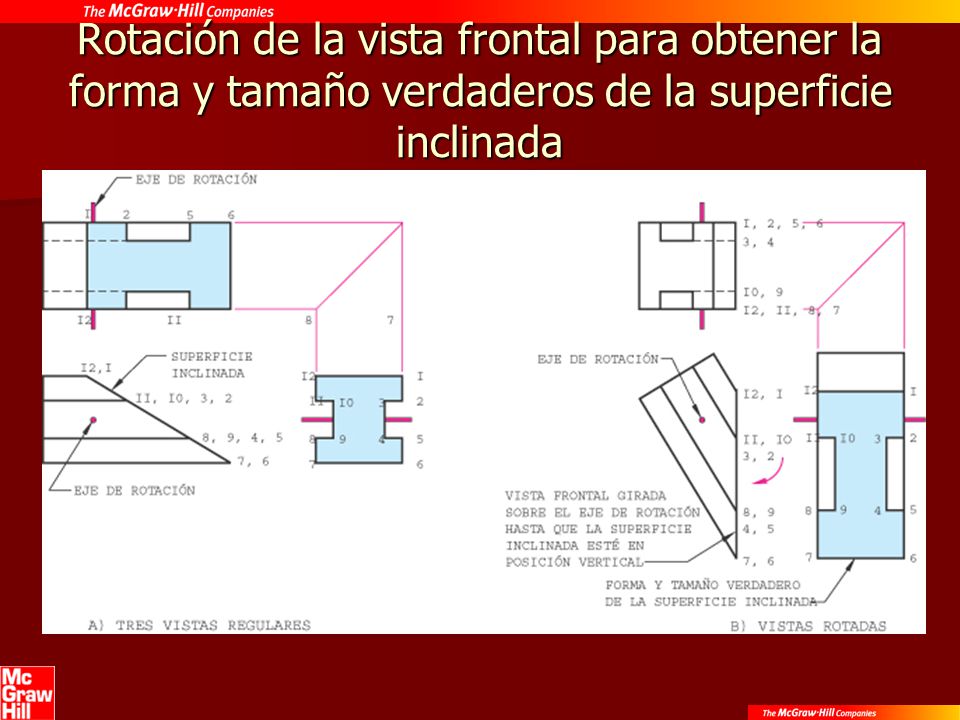

Rotación de la vista frontal para obtener la forma y tamaño verdaderos de la superficie inclinada
16

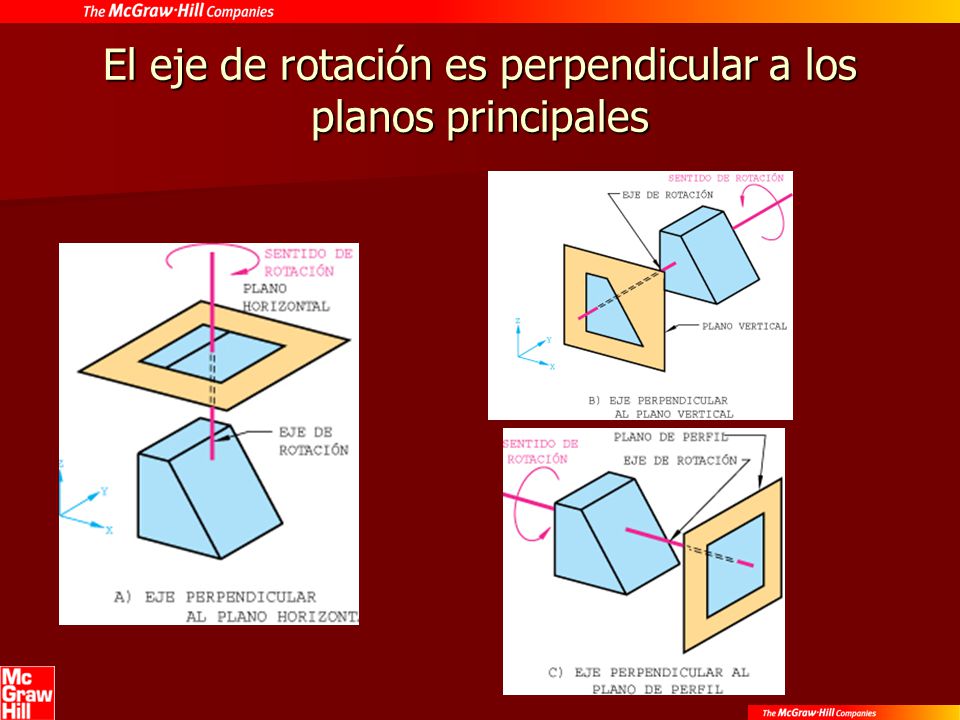

El eje de rotación es perpendicular a los planos principales
17

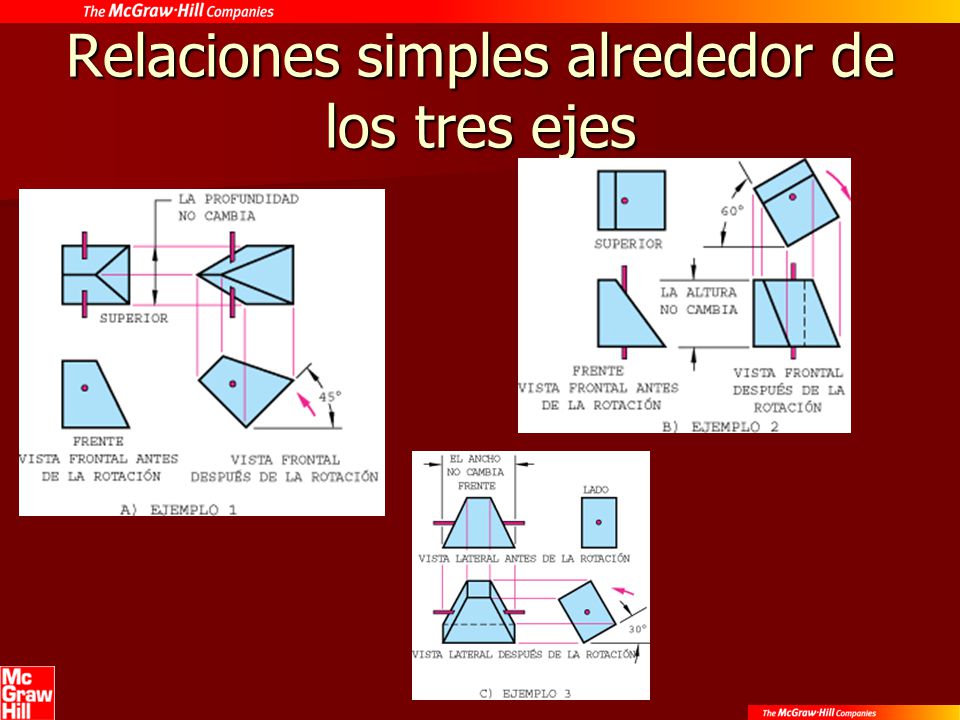

Relaciones simples alrededor de los tres ejes
18

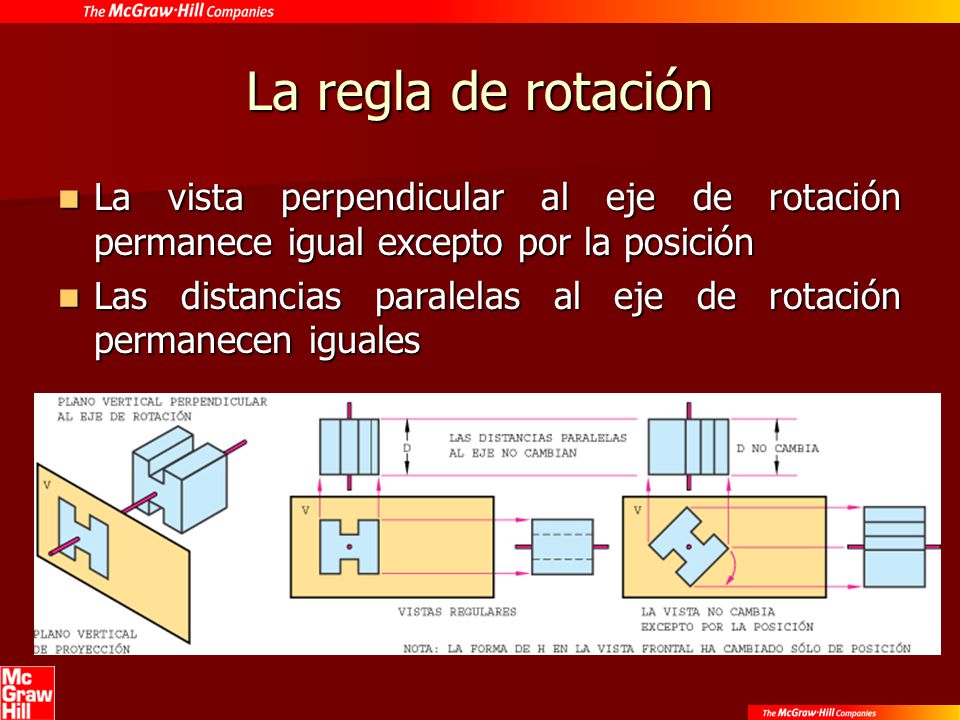

La regla de rotación La vista perpendicular al eje de rotación permanece igual excepto por la posición Las distancias paralelas al eje de rotación permanecen iguales
19

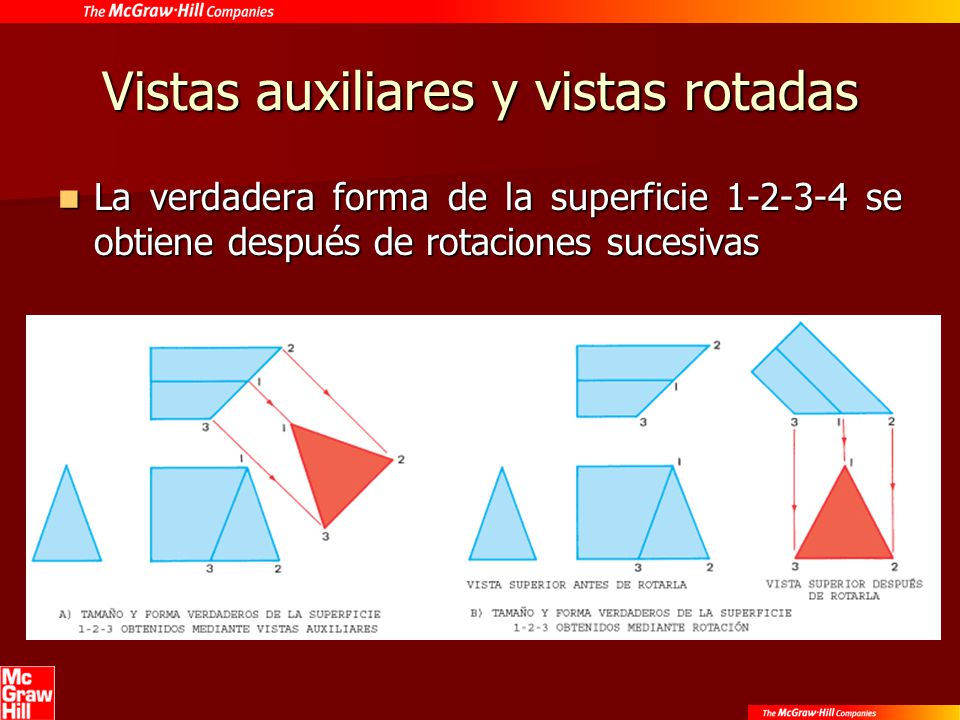

Vistas auxiliares y vistas rotadas
La verdadera forma de la superficie se obtiene después de rotaciones sucesivas
20

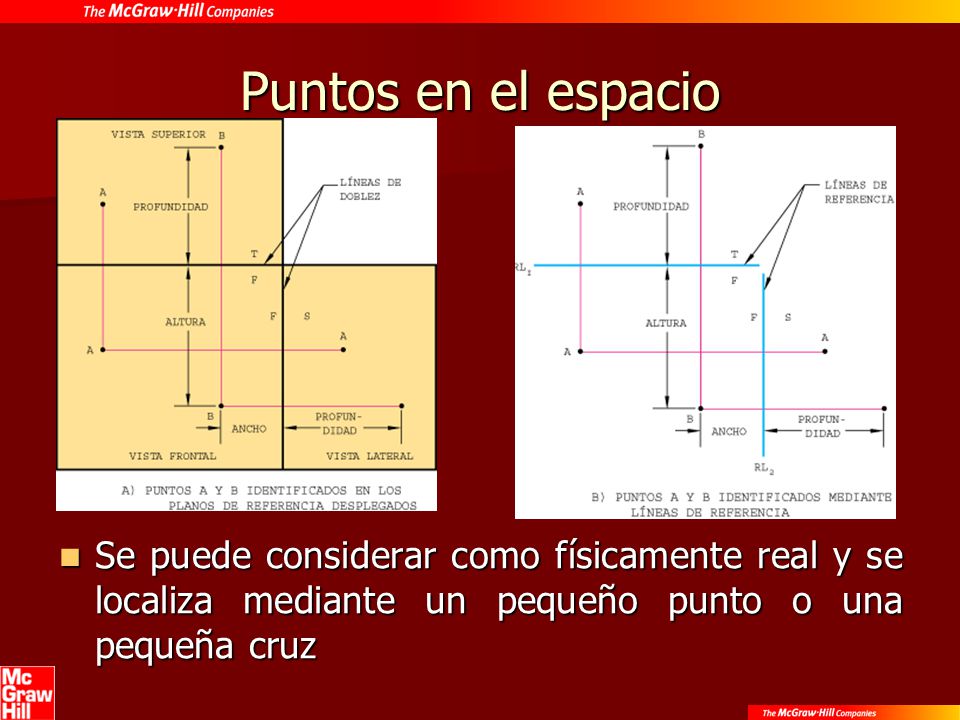

Puntos en el espacio Se puede considerar como físicamente real y se localiza mediante un pequeño punto o una pequeña cruz
21

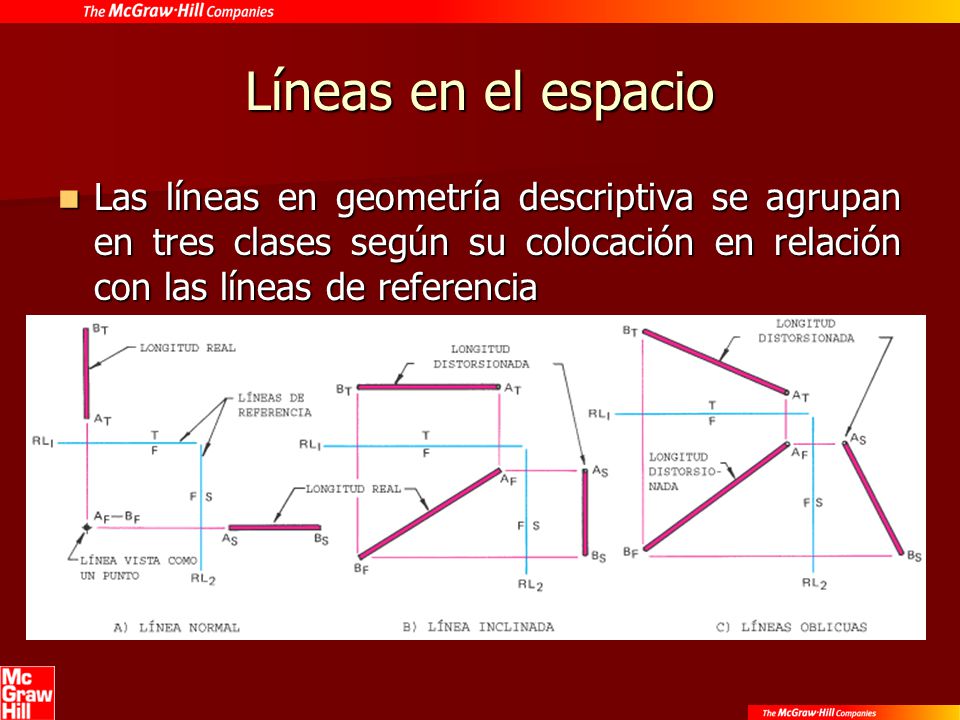

Líneas en el espacio Las líneas en geometría descriptiva se agrupan en tres clases según su colocación en relación con las líneas de referencia
22

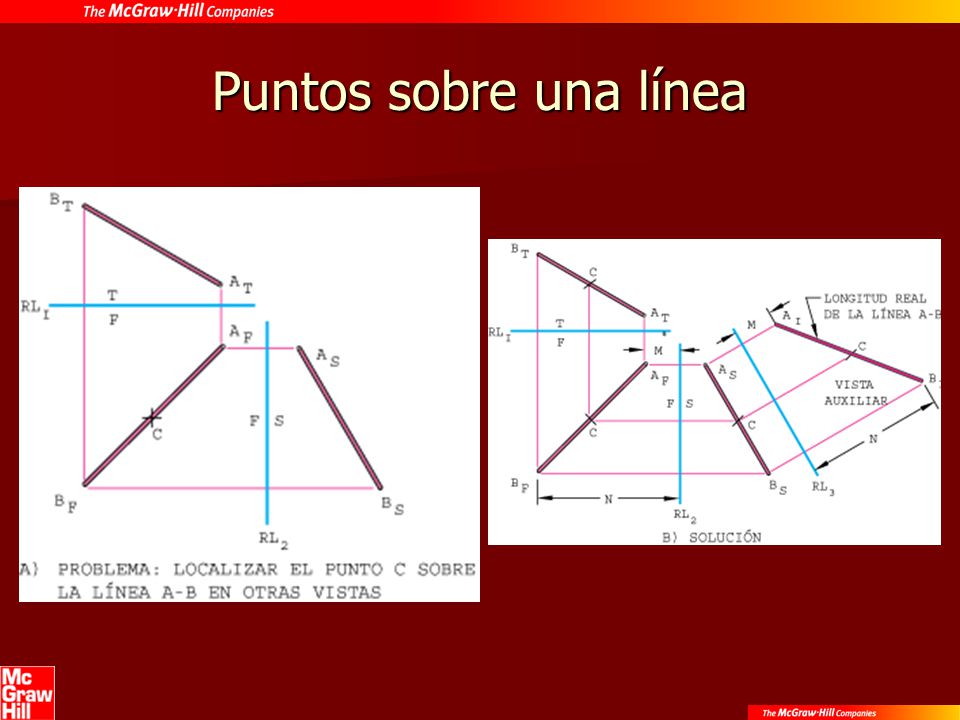

Puntos sobre una línea
