1 Hormigón Celular Autoclavable Más que un Bloque, una Solución Constructiva CURSOSISTEMAS CONSTRUCTIVOS EN HORMIGON PERIODOPRIMER SEMESTRE AÑO 2008 PROFESORARQ. WALTER BREHME ALUMNOROBERTO ALARCÓN PONCE

2 Hormigón Celular El Hormigón Celular Autoclavado nace en 1914 en Suecia. En Europa se comenzó a utilizar en forma masiva después de la Segunda Guerra Mundial. En la actualidad se produce Hormigón Celular en aproximadamente 200 plantas en 35 países. El sistema se basa en bloques compuestos por un material de densidades inferiores a los 650 kg/m3. En el futuro será el único material que por si solo podrá cumplir las exigencias normativas de los próximos años

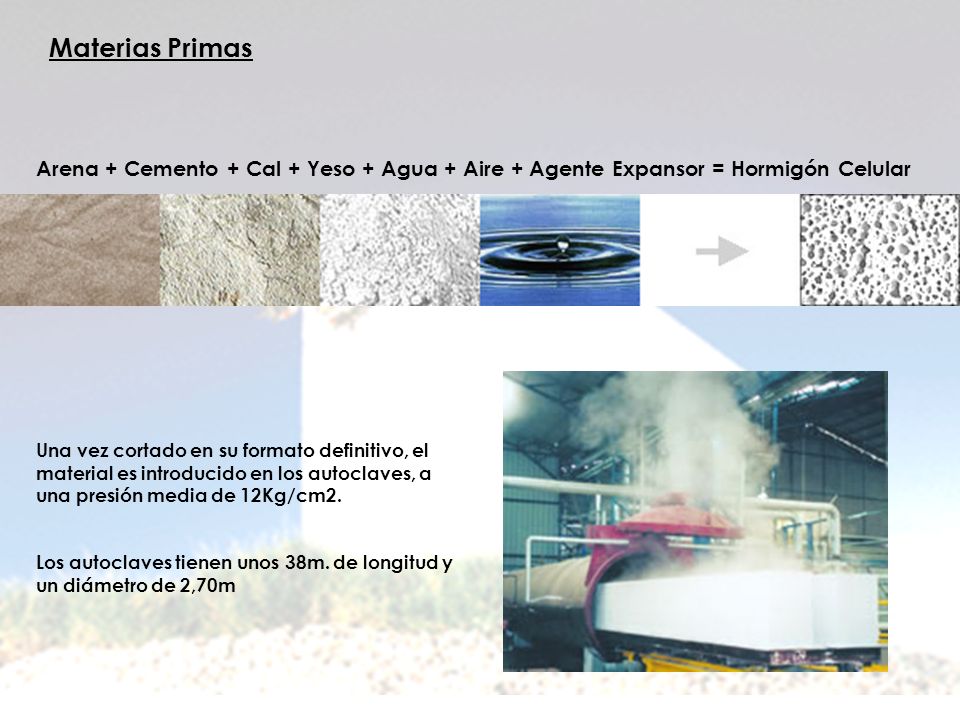

3 Arena + Cemento + Cal + Yeso + Agua + Aire + Agente Expansor = Hormigón Celular Una vez cortado en su formato definitivo, el material es introducido en los autoclaves, a una presión media de 12Kg/cm2. Los autoclaves tienen unos 38m. de longitud y un diámetro de 2,70m Materias Primas

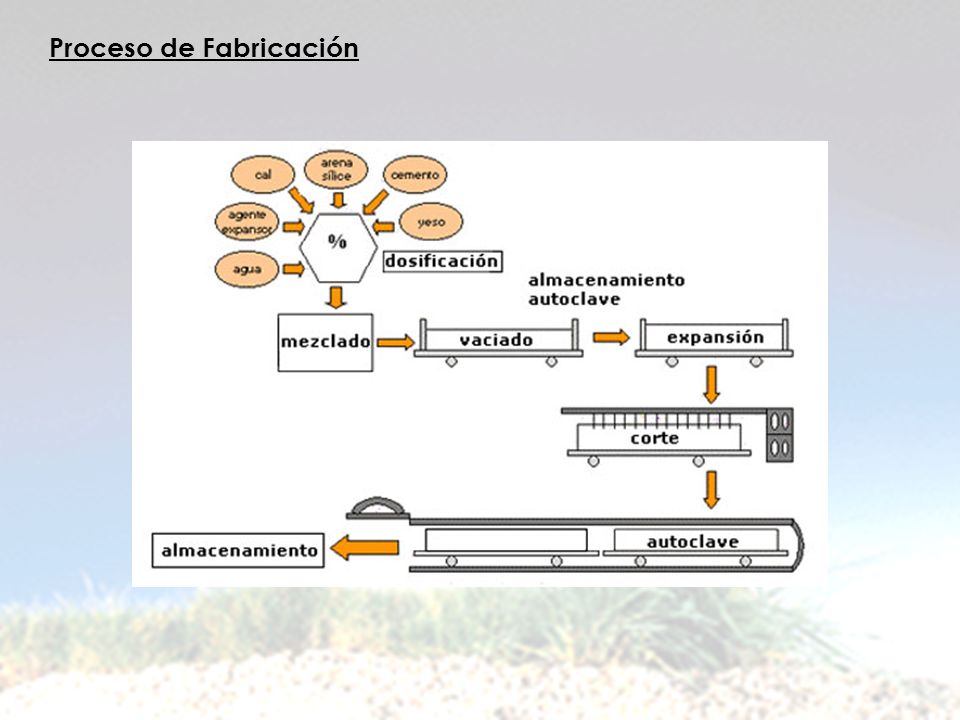

4 Proceso de Fabricación

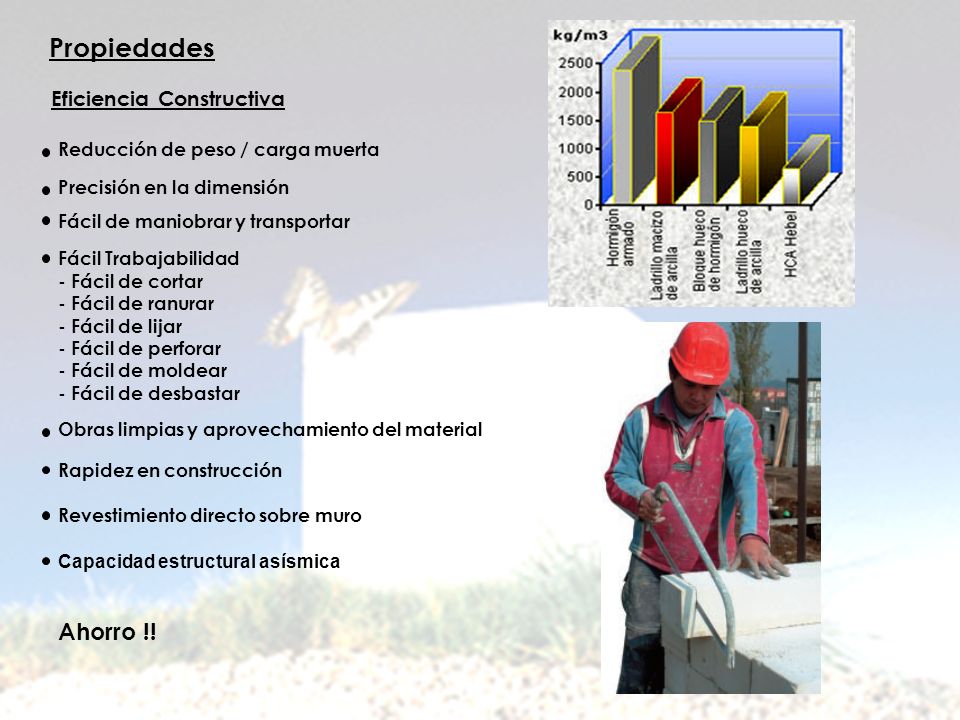

5 Propiedades Reducción de peso / carga muerta Eficiencia Constructiva Precisión en la dimensión Fácil de maniobrar y transportar Fácil Trabajabilidad - Fácil de cortar - Fácil de ranurar - Fácil de lijar - Fácil de perforar - Fácil de moldear - Fácil de desbastar Obras limpias y aprovechamiento del material Rapidez en construcción Revestimiento directo sobre muro Capacidad estructural asísmica Ahorro !!

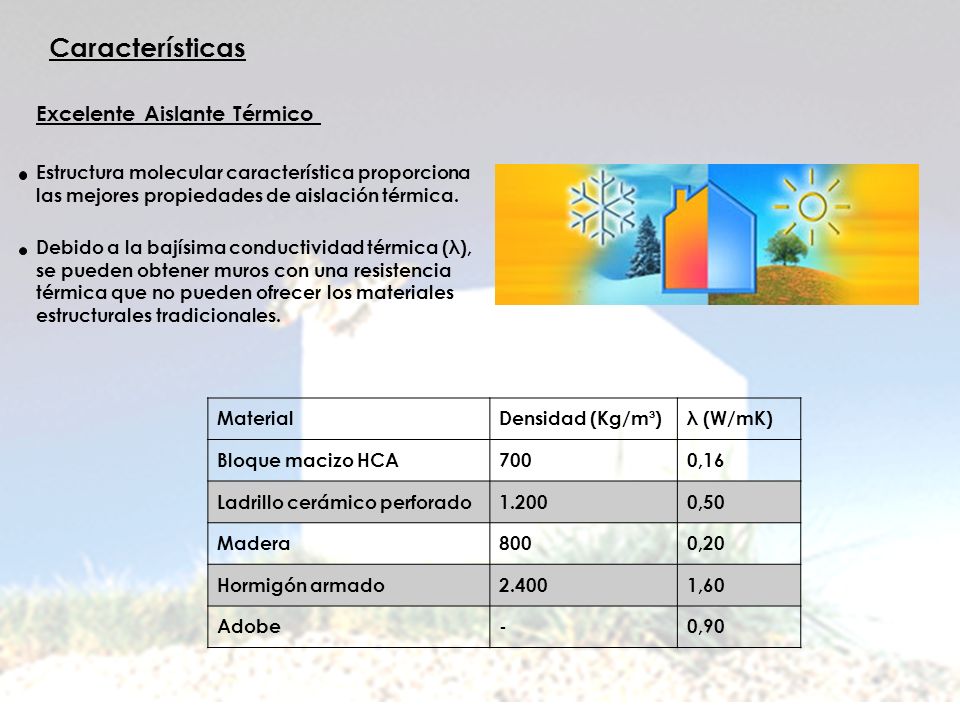

6 MaterialDensidad (Kg/m³)λ (W/mK) Bloque macizo HCA Hebel7000,16 Ladrillo cerámico perforado1.2000,50 Madera8000,20 Hormigón armado2.4001,60 Adobe-0,90 Características Excelente Aislante Térmico Estructura molecular característica proporciona las mejores propiedades de aislación térmica. Debido a la bajísima conductividad térmica (λ), se pueden obtener muros con una resistencia térmica que no pueden ofrecer los materiales estructurales tradicionales.

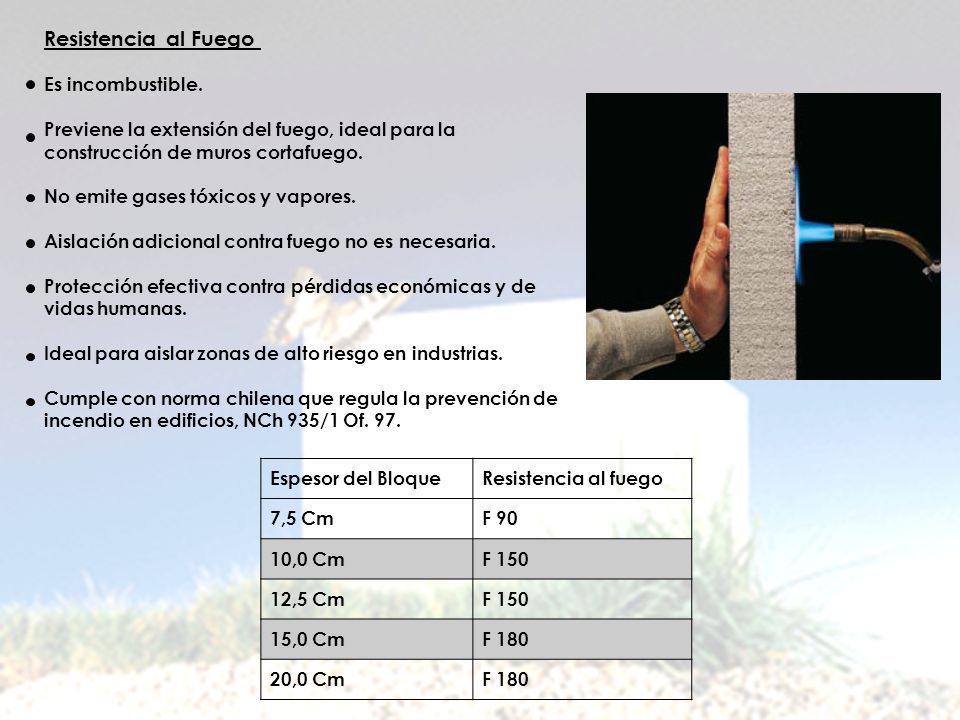

7 Espesor del BloqueResistencia al fuego 7,5 CmF 90 10,0 CmF 150 12,5 CmF 150 15,0 CmF 180 20,0 CmF 180 Resistencia al Fuego Es incombustible. Previene la extensión del fuego, ideal para la construcción de muros cortafuego. No emite gases tóxicos y vapores. Aislación adicional contra fuego no es necesaria. Protección efectiva contra pérdidas económicas y de vidas humanas. Ideal para aislar zonas de alto riesgo en industrias. Cumple con norma chilena que regula la prevención de incendio en edificios, NCh 935/1 Of. 97.

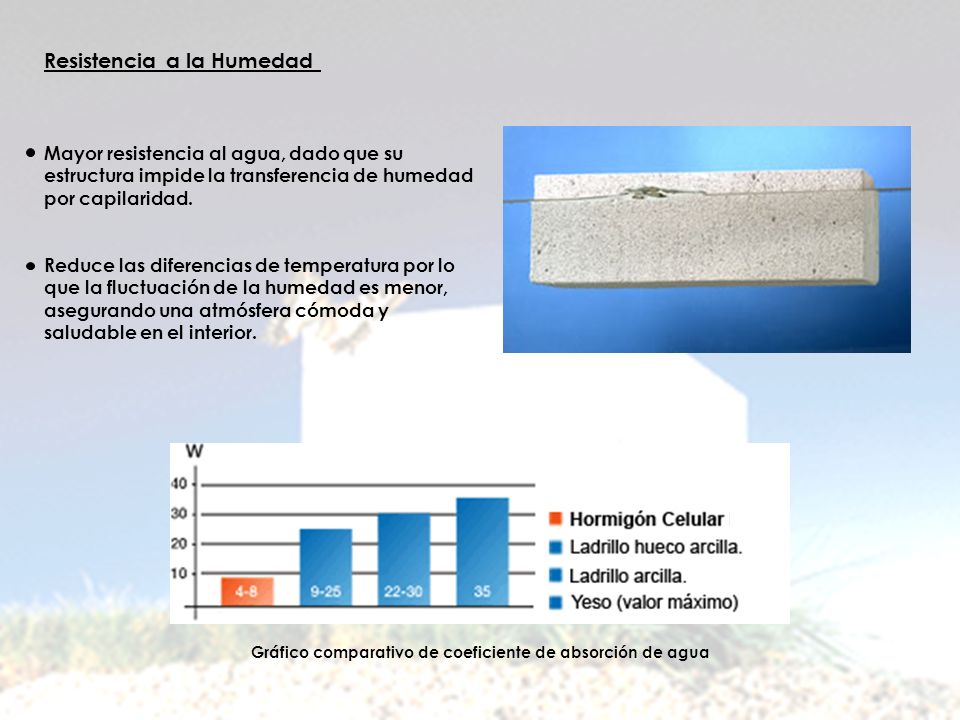

8 Resistencia a la Humedad Mayor resistencia al agua, dado que su estructura impide la transferencia de humedad por capilaridad. Reduce las diferencias de temperatura por lo que la fluctuación de la humedad es menor, asegurando una atmósfera cómoda y saludable en el interior. Gráfico comparativo de coeficiente de absorción de agua

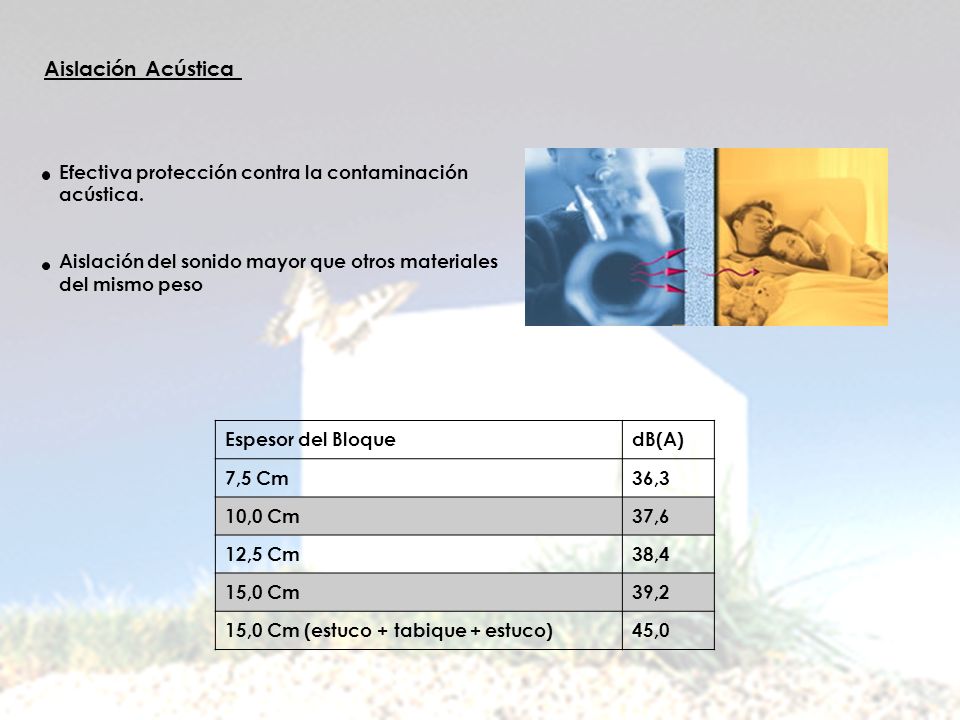

9 Espesor del BloquedB(A) 7,5 Cm36,3 10,0 Cm37,6 12,5 Cm38,4 15,0 Cm39,2 15,0 Cm (estuco + tabique + estuco)45,0 Aislación Acústica Efectiva protección contra la contaminación acústica. Aislación del sonido mayor que otros materiales del mismo peso

10 Cuidado del Medio Ambiente Se fabrica según un procedimiento de producción que consume poca energía. Es 100% reciclable y los eventuales recortes sobrantes pueden reutilizarse. Por último, el sistema constructivo ofrece la posibilidad de muros sanos, que respiran, asegurando así el confort de sus habitantes.

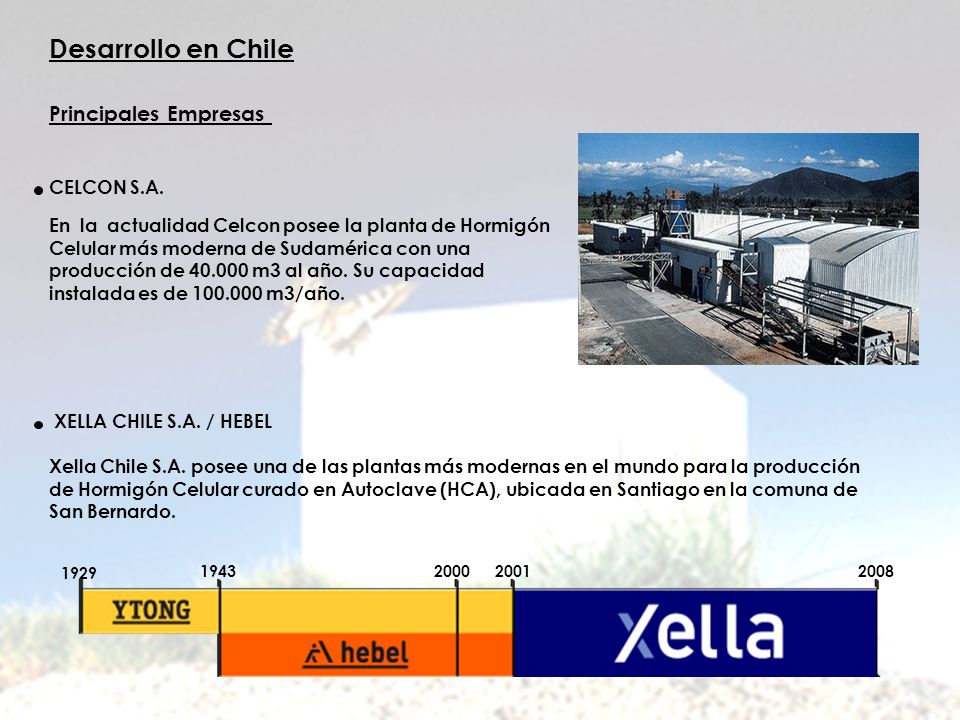

11 Desarrollo en Chile Principales Empresas CELCON S.A. En la actualidad Celcon posee la planta de Hormigón Celular más moderna de Sudamérica con una producción de 40.000 m3 al año. Su capacidad instalada es de 100.000 m3/año. XELLA CHILE S.A. / HEBEL Xella Chile S.A. posee una de las plantas más modernas en el mundo para la producción de Hormigón Celular curado en Autoclave (HCA), ubicada en Santiago en la comuna de San Bernardo. 1929 1943200020012008

12 Sistema Constructivo Hebel TERMO BLOCK El bloque estructural Termo Block de Hebel cumple los requerimientos para utilizarse en muros estructurales o tabiques divisorios. Ventajas: Confort térmico de por vida con un bajo costo de climatización. Permite contar con ambientes más sanos y saludables. Permite muros libres de plagas. Excelente resistencia al fuego dada su composición mineral. Material no tóxico y ecológico. Permite construcciones sólidas y seguras.

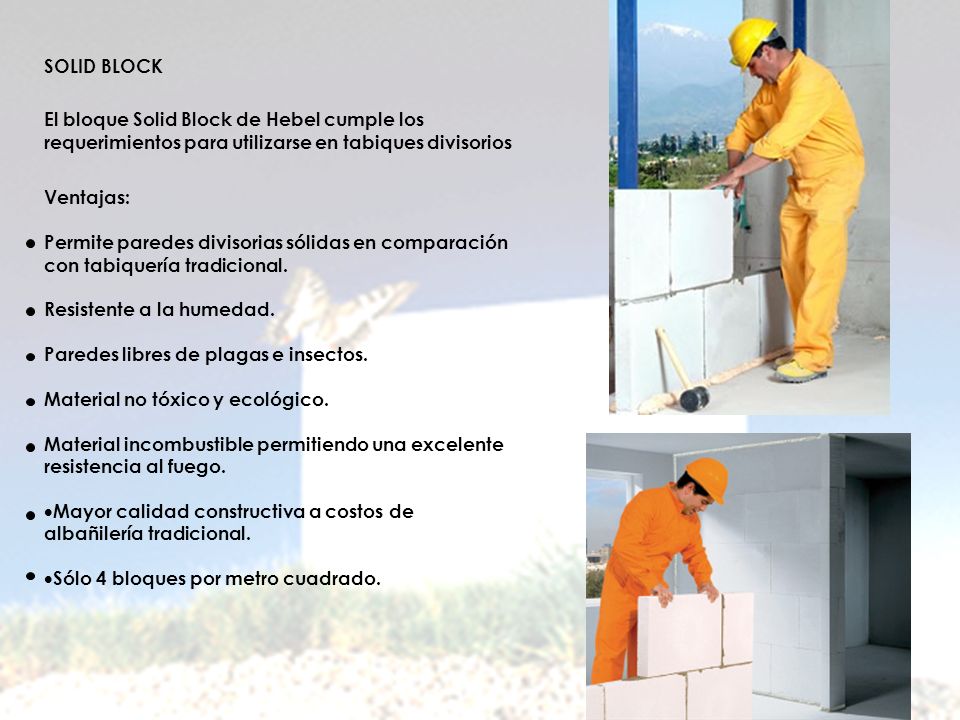

13 SOLID BLOCK El bloque Solid Block de Hebel cumple los requerimientos para utilizarse en tabiques divisorios Ventajas: Permite paredes divisorias sólidas en comparación con tabiquería tradicional. Resistente a la humedad. Paredes libres de plagas e insectos. Material no tóxico y ecológico. Material incombustible permitiendo una excelente resistencia al fuego.  Mayor calidad constructiva a costos de albañilería tradicional.  Sólo 4 bloques por metro cuadrado.

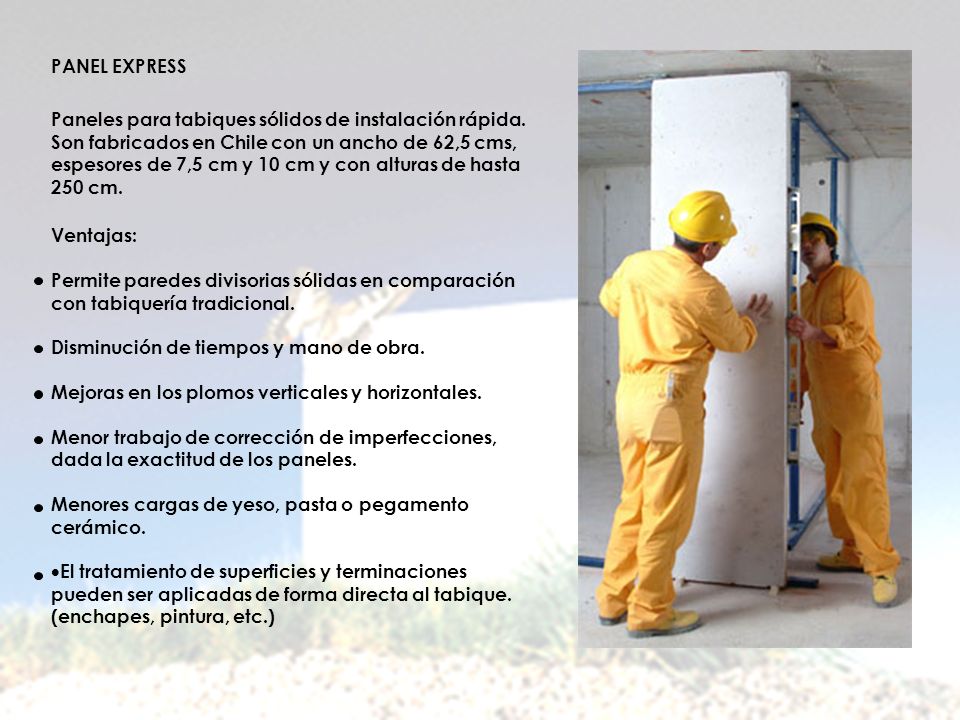

14 PANEL EXPRESS Paneles para tabiques sólidos de instalación rápida. Son fabricados en Chile con un ancho de 62,5 cms, espesores de 7,5 cm y 10 cm y con alturas de hasta 250 cm. Ventajas: Permite paredes divisorias sólidas en comparación con tabiquería tradicional. Disminución de tiempos y mano de obra. Mejoras en los plomos verticales y horizontales. Menor trabajo de corrección de imperfecciones, dada la exactitud de los paneles. Menores cargas de yeso, pasta o pegamento cerámico.  El tratamiento de superficies y terminaciones pueden ser aplicadas de forma directa al tabique. (enchapes, pintura, etc.)

15 MOLDURAS DECORATIVAS DECO BLOCK Hebel ofrece 6 tipos de molduras las que pueden ser utilizadas tanto en interior como en exterior aumentando la calidad de terminación de su vivienda o proyecto a bajo costo.

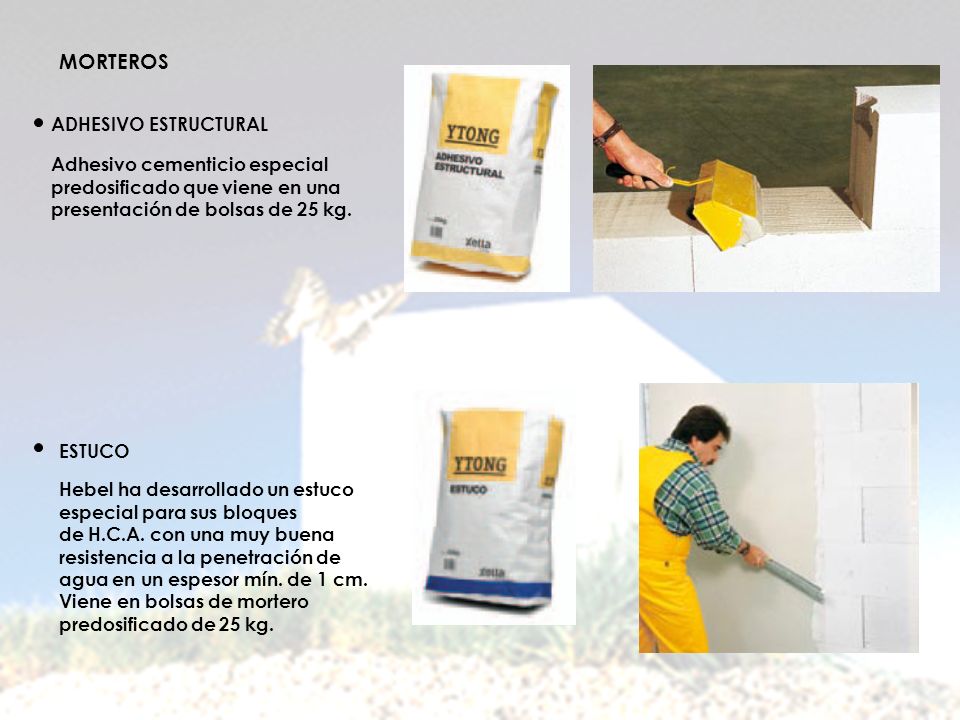

16 ADHESIVO ESTRUCTURAL MORTEROS Adhesivo cementicio especial predosificado que viene en una presentación de bolsas de 25 kg. Hebel ha desarrollado un estuco especial para sus bloques de H.C.A. con una muy buena resistencia a la penetración de agua en un espesor mín. de 1 cm. Viene en bolsas de mortero predosificado de 25 kg. ESTUCO

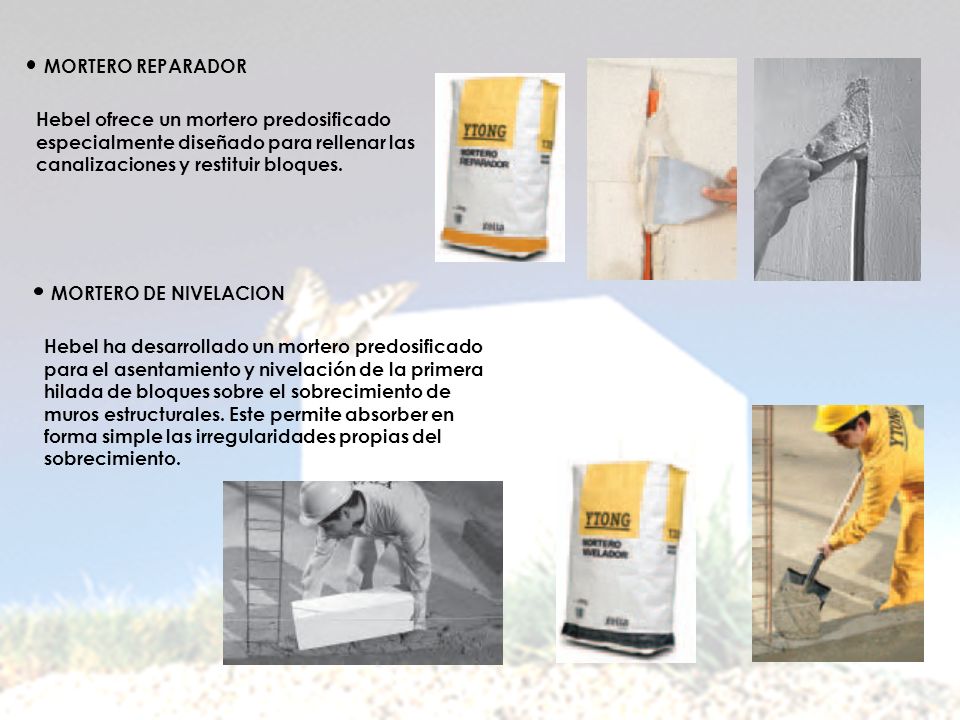

17 MORTERO REPARADOR MORTERO DE NIVELACION Hebel ofrece un mortero predosificado especialmente diseñado para rellenar las canalizaciones y restituir bloques. Hebel ha desarrollado un mortero predosificado para el asentamiento y nivelación de la primera hilada de bloques sobre el sobrecimiento de muros estructurales. Este permite absorber en forma simple las irregularidades propias del sobrecimiento.

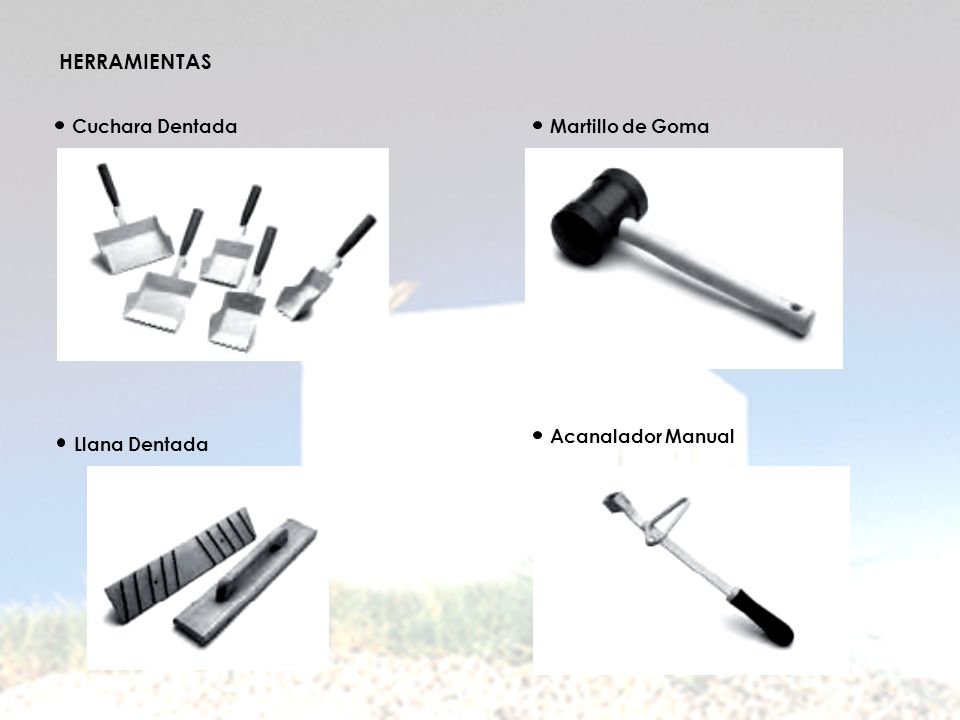

18 HERRAMIENTAS Cuchara DentadaMartillo de Goma Llana Dentada Acanalador Manual

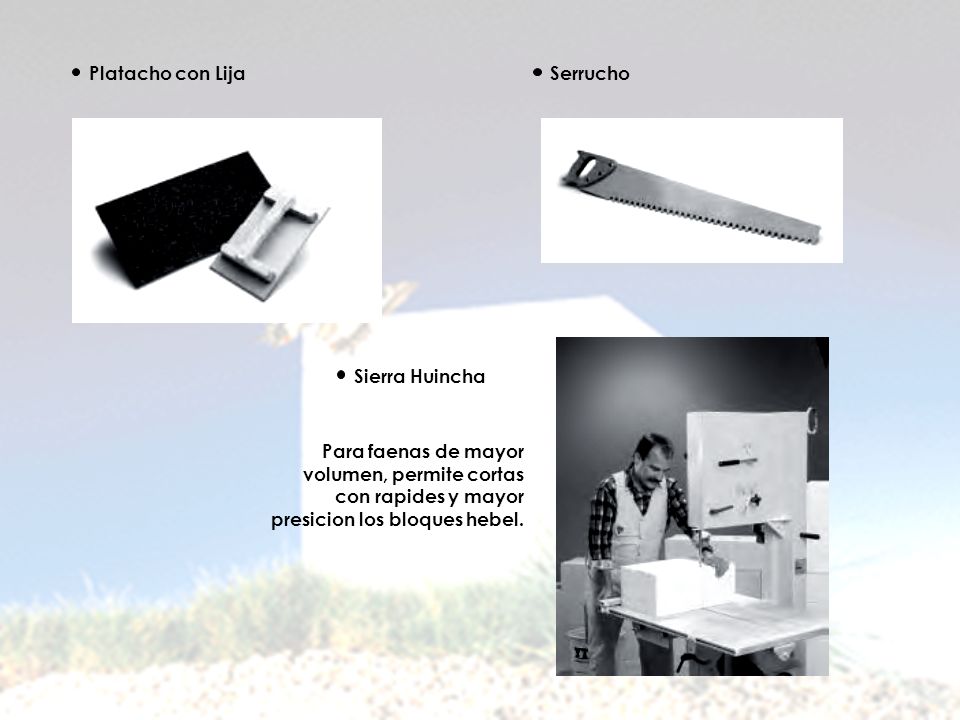

19 Platacho con LijaSerrucho Sierra Huincha Para faenas de mayor volumen, permite cortas con rapides y mayor presicion los bloques hebel.

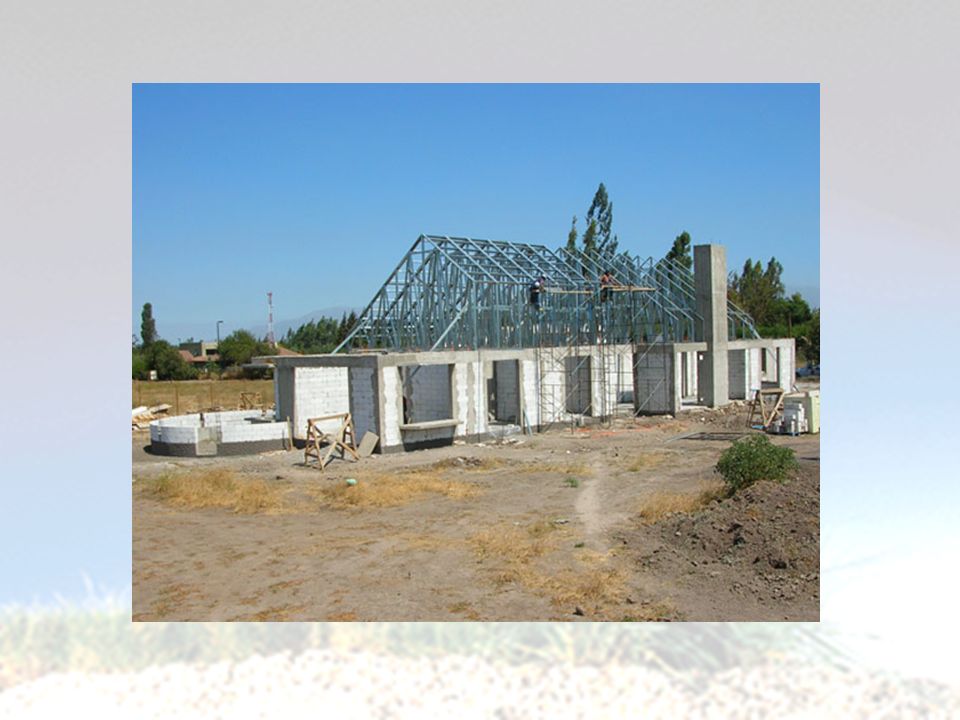

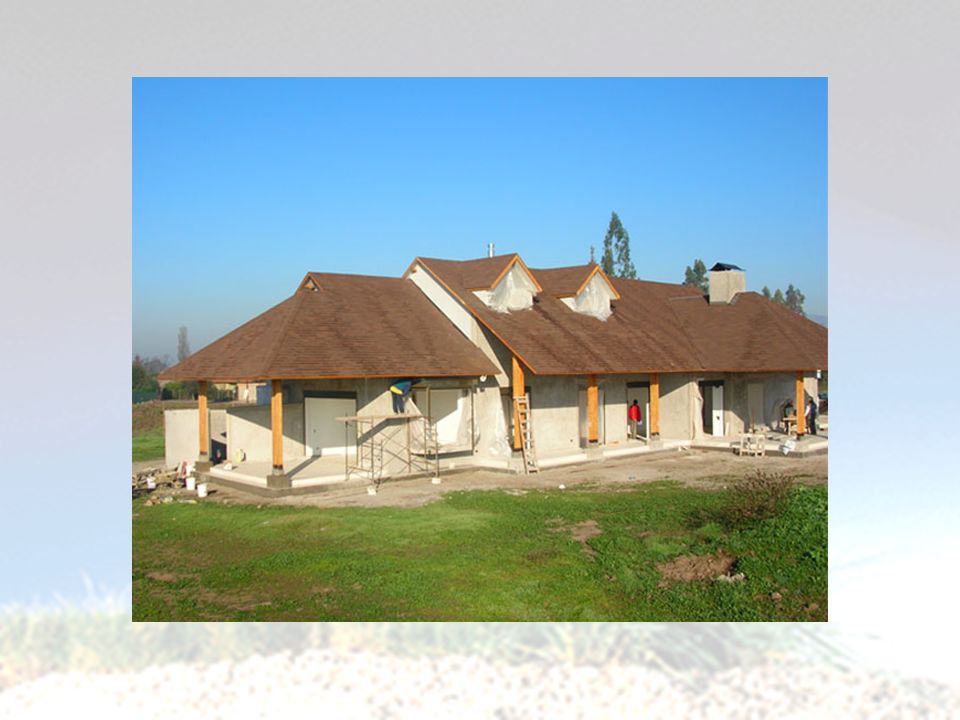

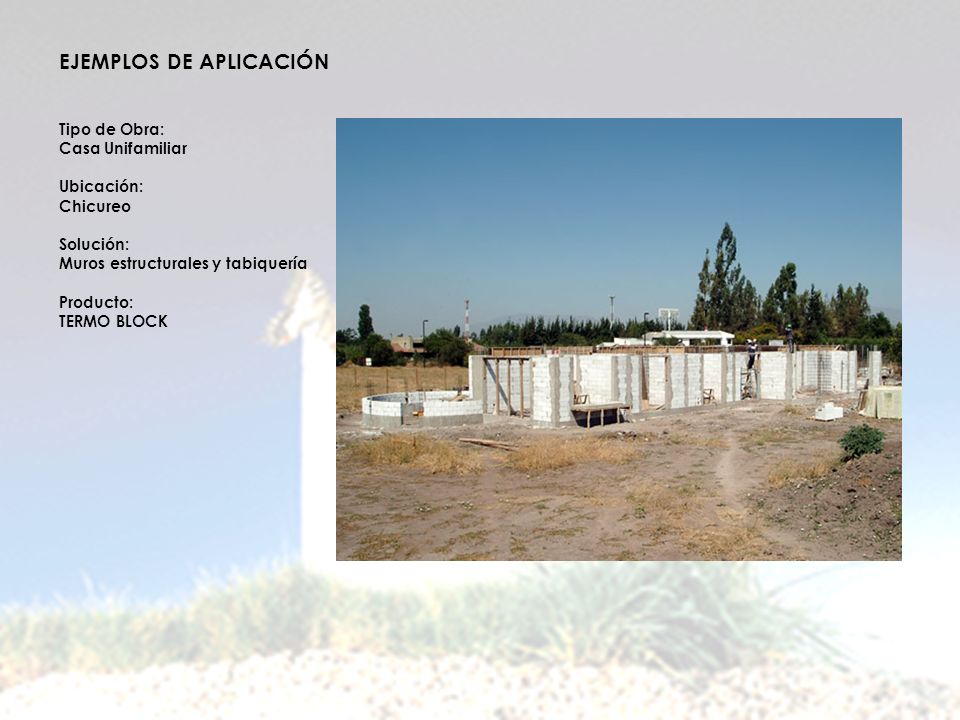

20 EJEMPLOS DE APLICACIÓN Tipo de Obra: Casa Unifamiliar Ubicación: Chicureo Solución: Muros estructurales y tabiquería Producto: TERMO BLOCK

21

22

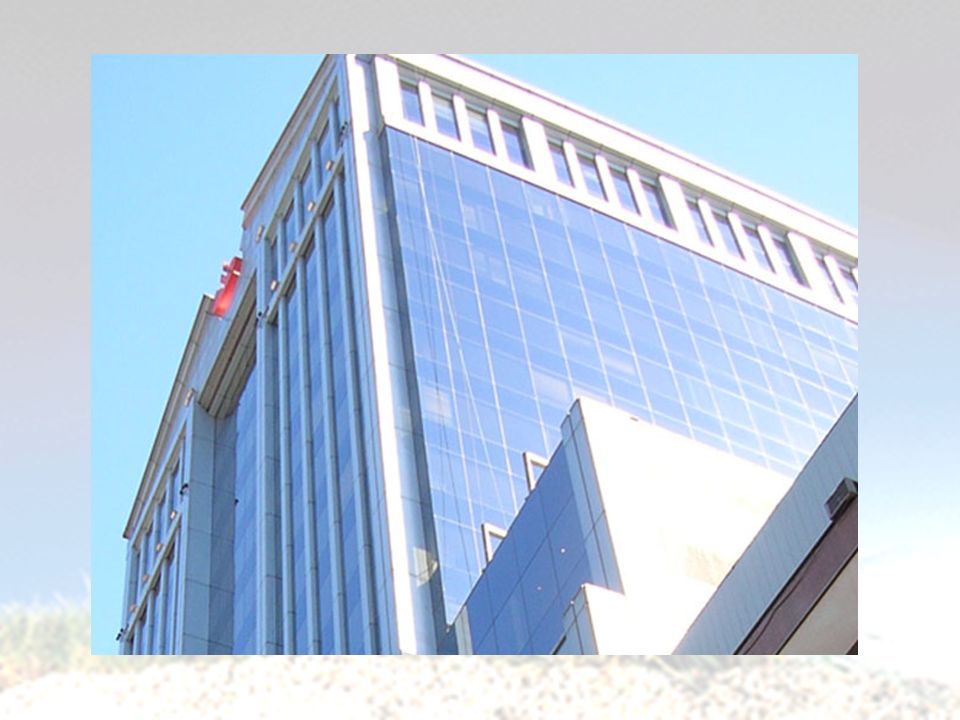

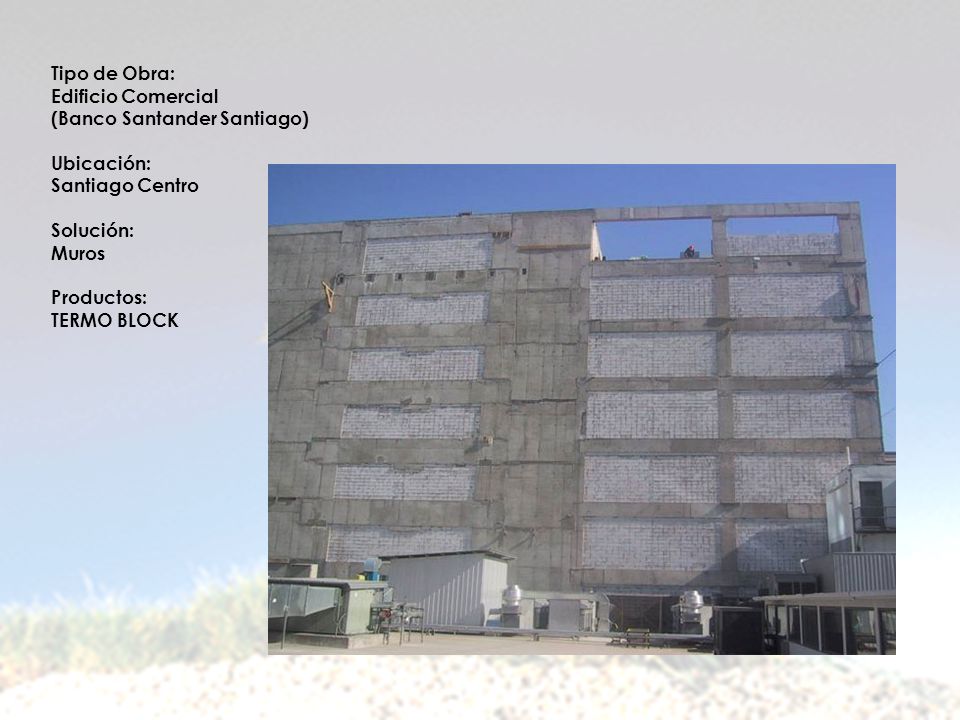

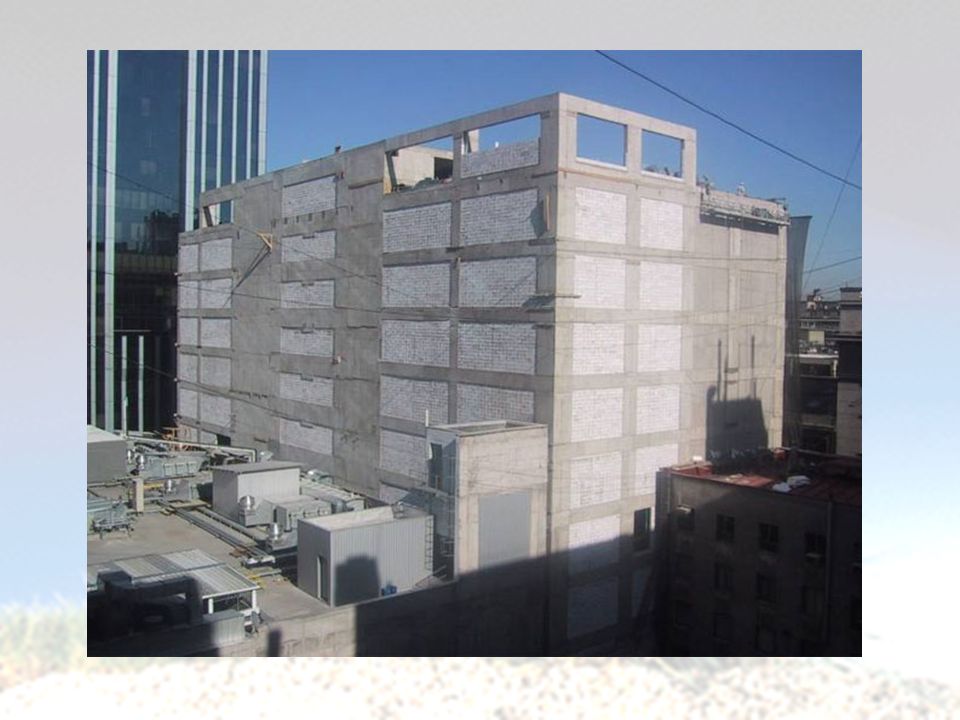

23 Tipo de Obra: Edificio Comercial (Banco Santander Santiago) Ubicación: Santiago Centro Solución: Muros Productos: TERMO BLOCK

24

25

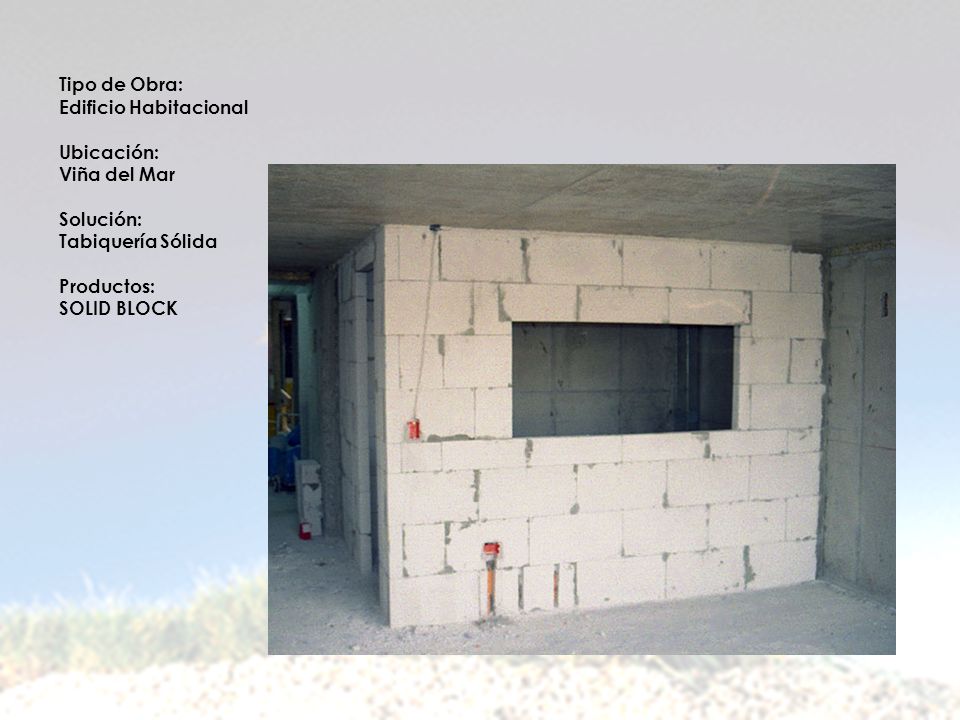

26 Tipo de Obra: Edificio Habitacional Ubicación: Viña del Mar Solución: Tabiquería Sólida Productos: SOLID BLOCK

27

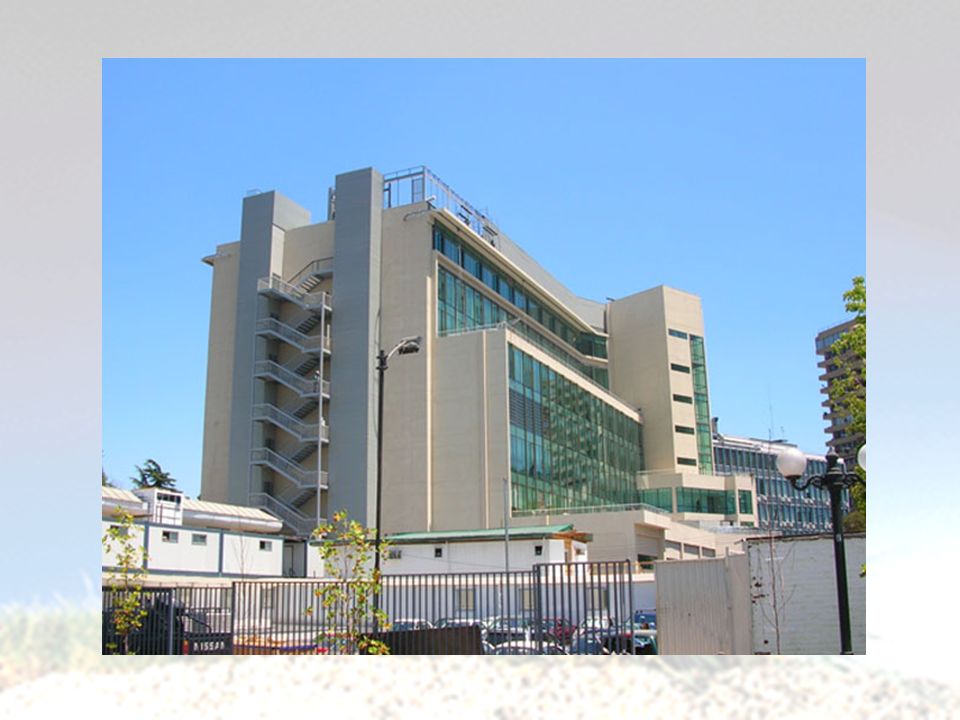

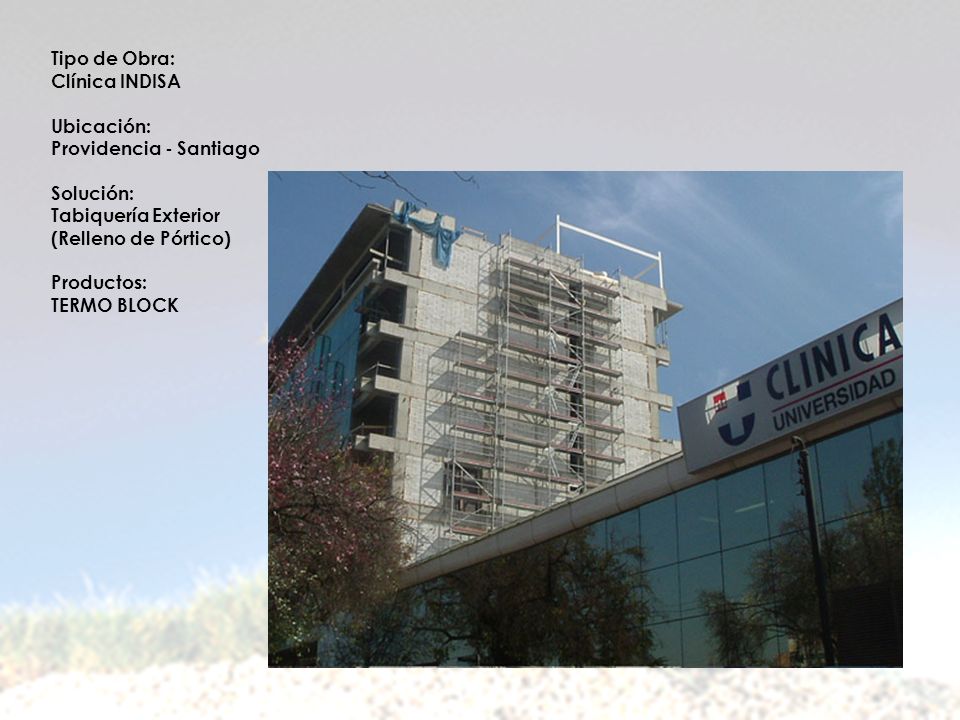

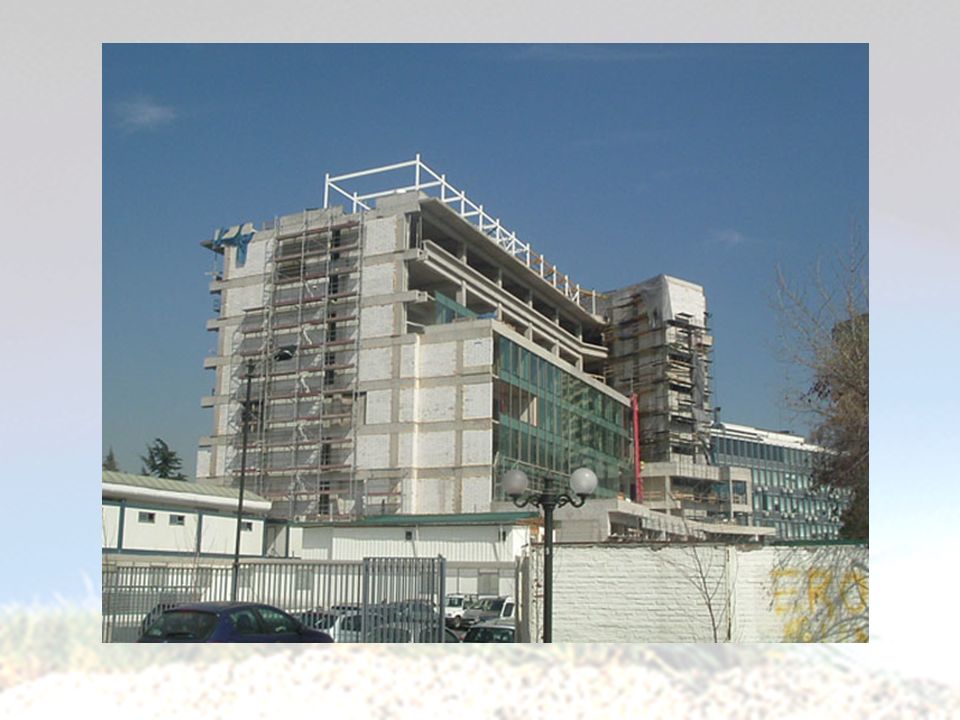

28 Tipo de Obra: Clínica INDISA Ubicación: Providencia - Santiago Solución: Tabiquería Exterior (Relleno de Pórtico) Productos: TERMO BLOCK

29

30

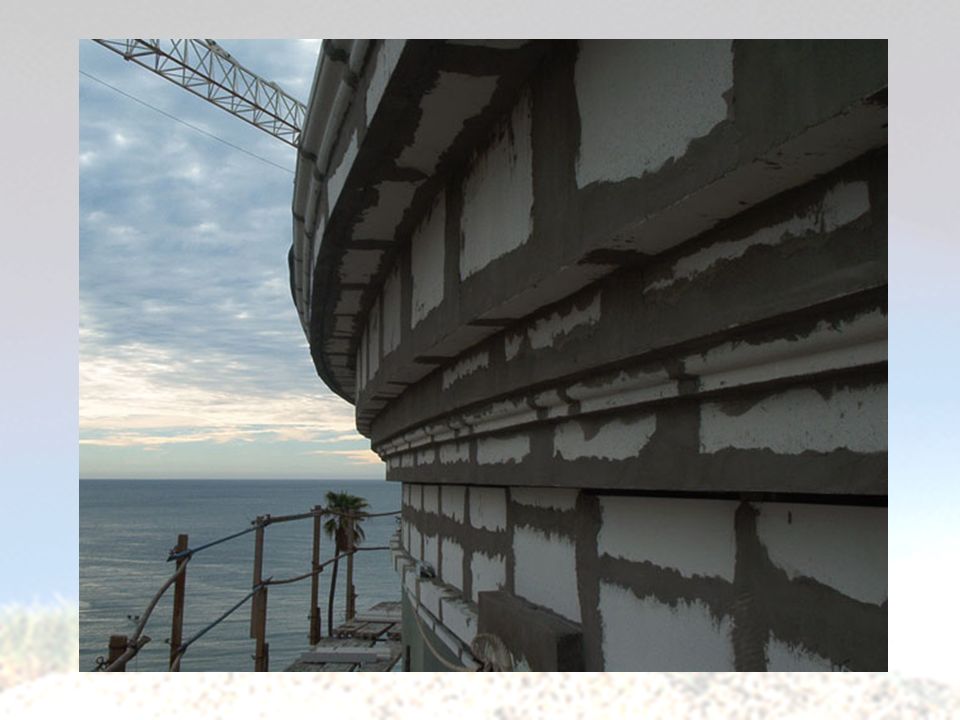

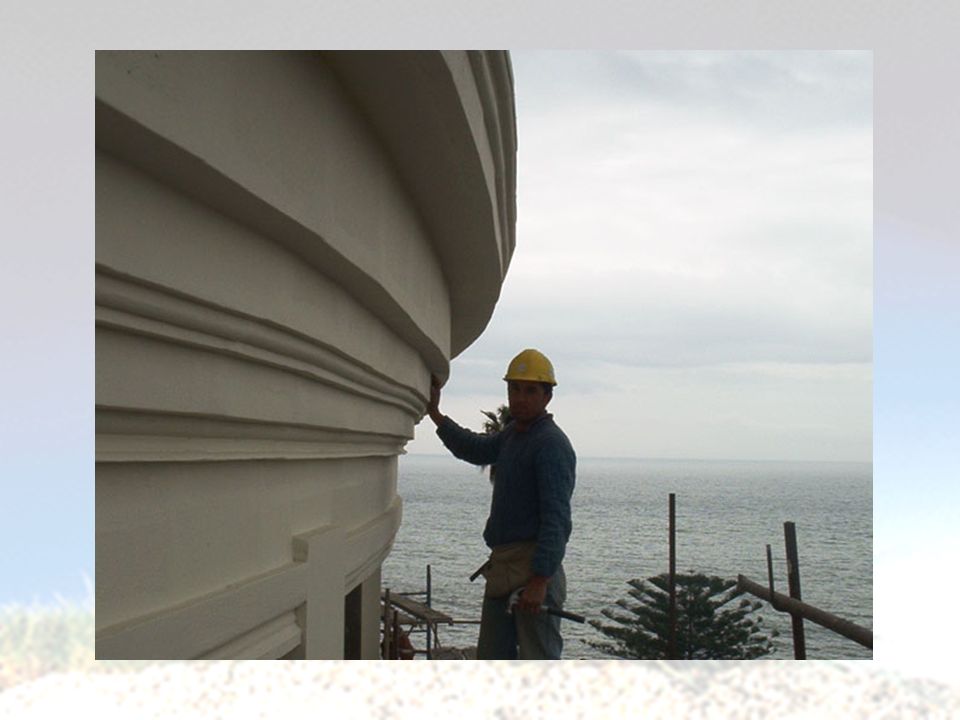

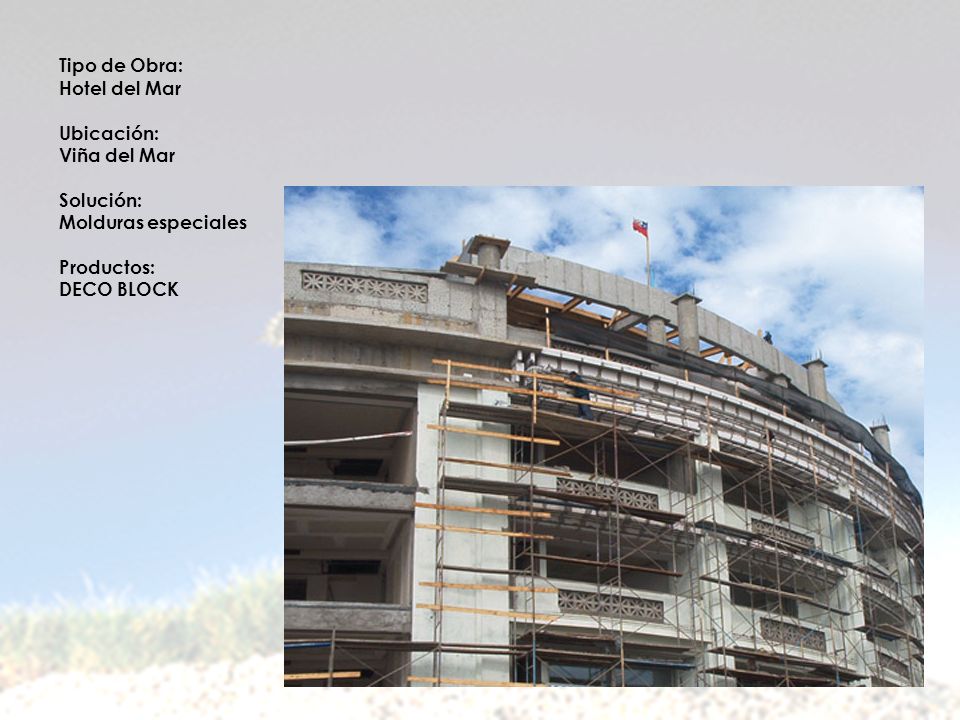

31 Tipo de Obra: Hotel del Mar Ubicación: Viña del Mar Solución: Molduras especiales Productos: DECO BLOCK

32

33
