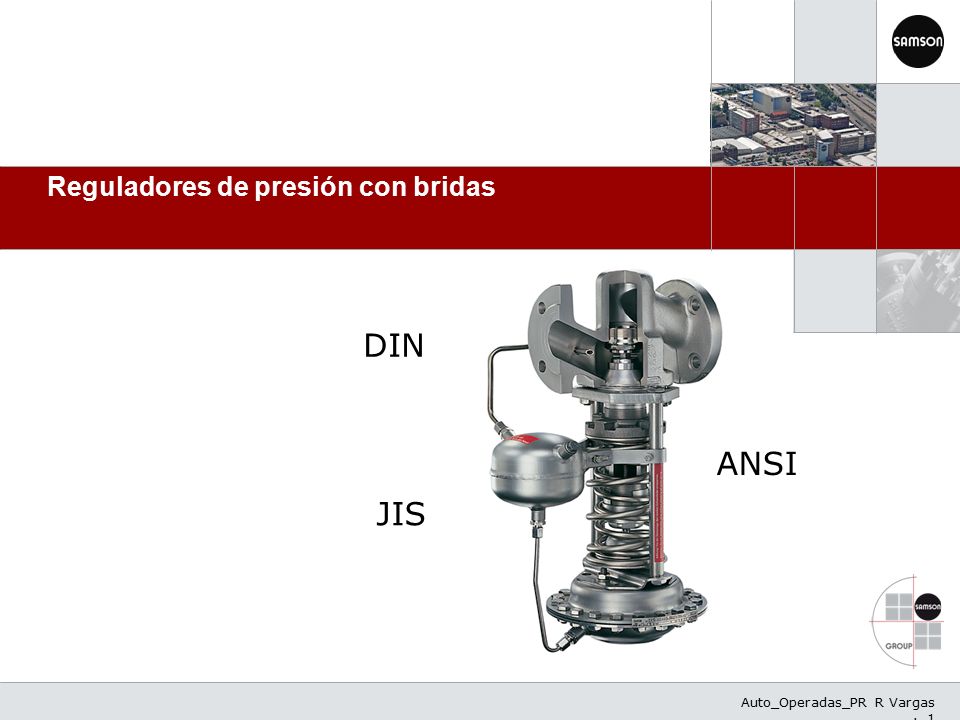

1 Auto_Operadas_PR R Vargas · 1 Reguladores de presión con bridas DIN ANSI JIS

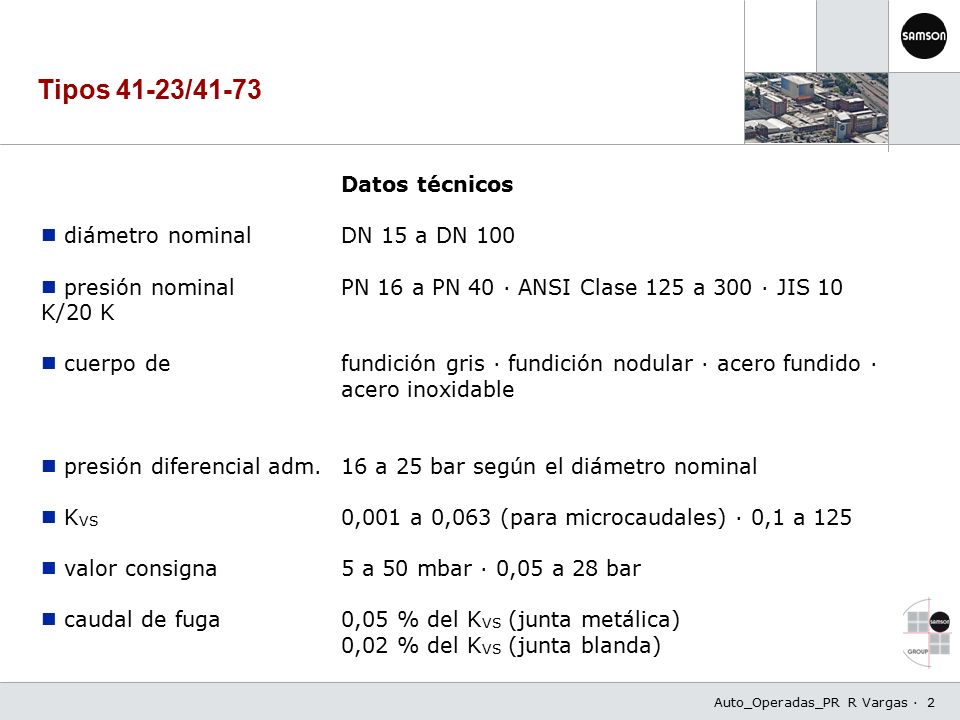

2 Auto_Operadas_PR R Vargas · 2 Datos técnicos diámetro nominalDN 15 a DN 100 presión nominalPN 16 a PN 40 · ANSI Clase 125 a 300 · JIS 10 K/20 K cuerpo defundición gris · fundición nodular · acero fundido · acero inoxidable presión diferencial adm.16 a 25 bar según el diámetro nominal K VS 0,001 a 0,063 (para microcaudales) · 0,1 a 125 valor consigna5 a 50 mbar · 0,05 a 28 bar caudal de fuga0,05 % del K VS (junta metálica) 0,02 % del K VS (junta blanda) Tipos 41-23/41-73

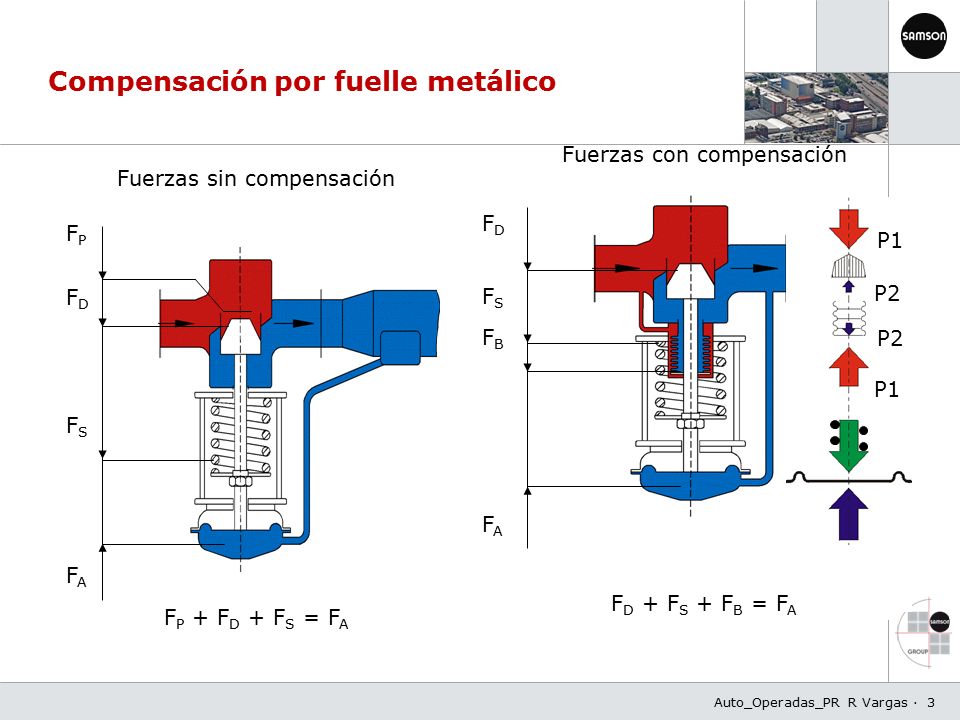

3 Auto_Operadas_PR R Vargas · 3 Compensación por fuelle metálico F P + F D + F S = F A Fuerzas sin compensación FPFP FDFD FSFS FAFA Fuerzas con compensación F D + F S + F B = F A FDFD FSFS FBFB FAFA P1 P2 P1

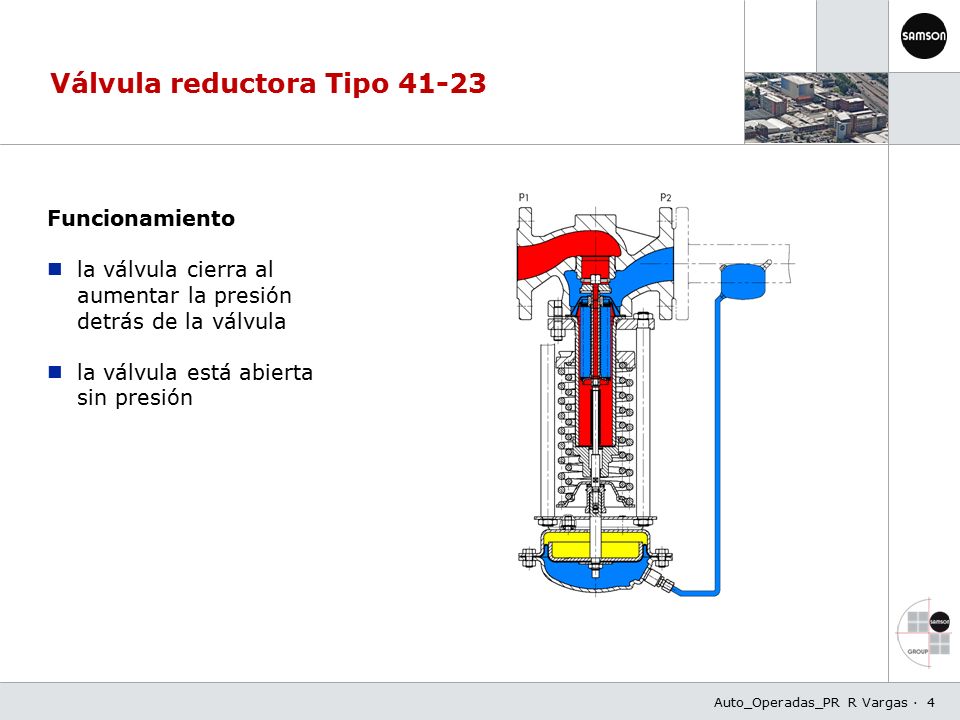

4 Auto_Operadas_PR R Vargas · 4 Válvula reductora Tipo 41-23 Funcionamiento la válvula cierra al aumentar la presión detrás de la válvula la válvula está abierta sin presión

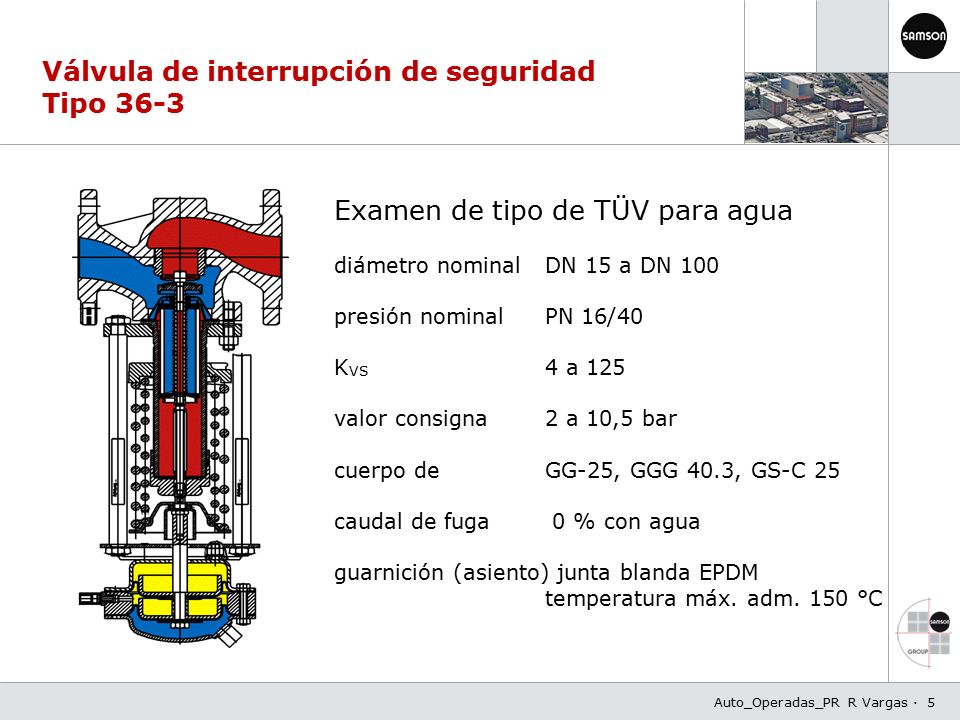

5 Auto_Operadas_PR R Vargas · 5 Válvula de interrupción de seguridad Tipo 36-3 Examen de tipo de TÜV para agua diámetro nominalDN 15 a DN 100 presión nominalPN 16/40 K VS 4 a 125 valor consigna2 a 10,5 bar cuerpo deGG-25, GGG 40.3, GS-C 25 caudal de fuga 0 % con agua guarnición (asiento) junta blanda EPDM temperatura máx. adm. 150 °C

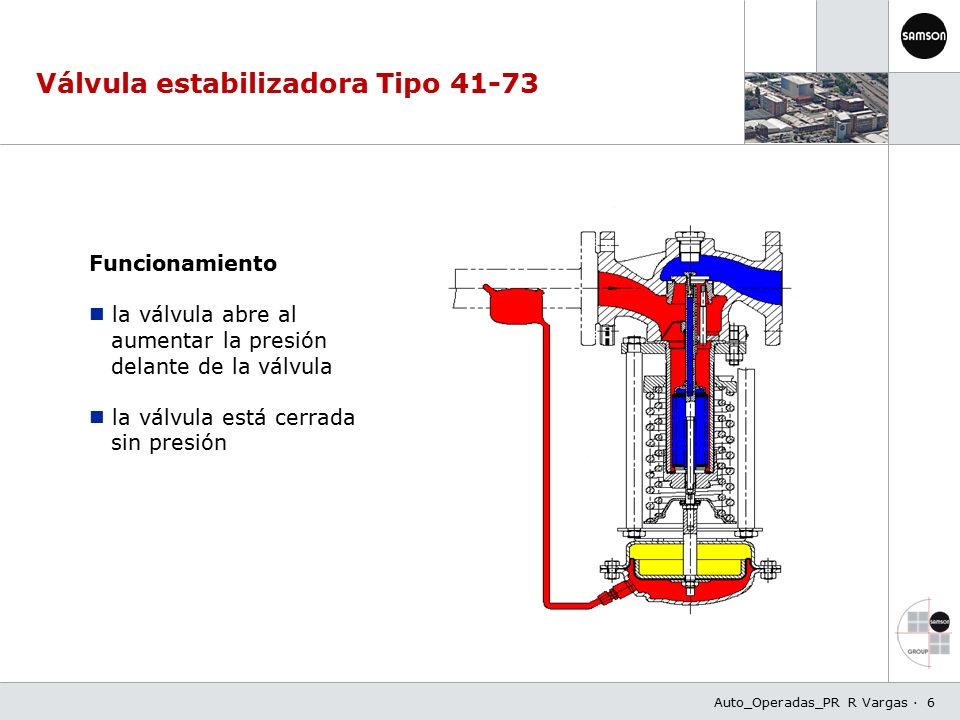

6 Auto_Operadas_PR R Vargas · 6 Válvula estabilizadora Tipo 41-73 Funcionamiento la válvula abre al aumentar la presión delante de la válvula la válvula está cerrada sin presión

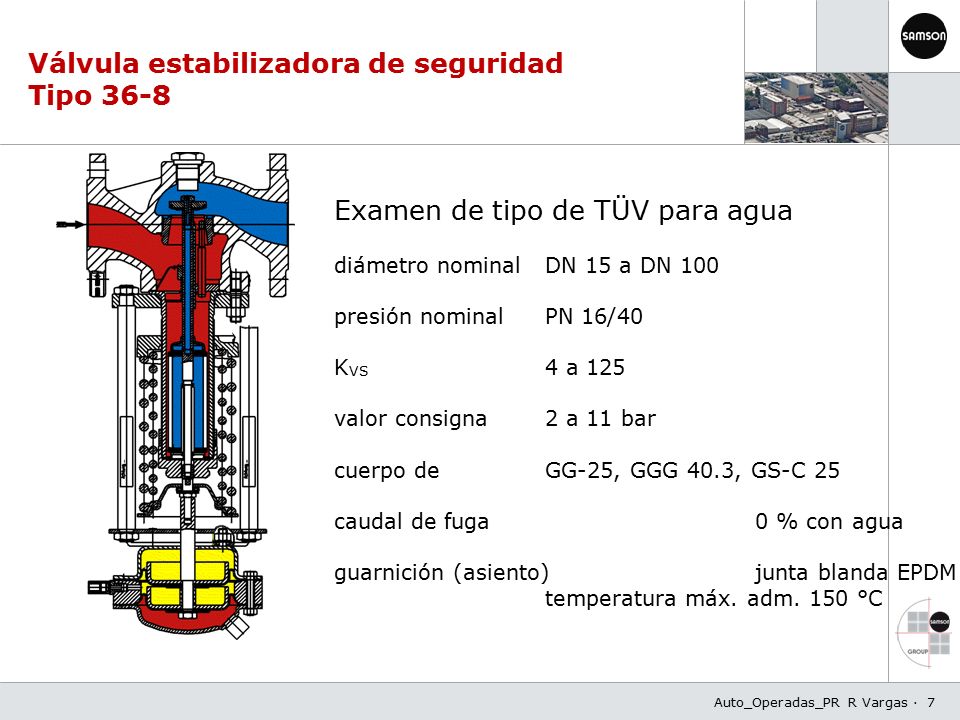

7 Auto_Operadas_PR R Vargas · 7 Válvula estabilizadora de seguridad Tipo 36-8 Examen de tipo de TÜV para agua diámetro nominalDN 15 a DN 100 presión nominalPN 16/40 K VS 4 a 125 valor consigna2 a 11 bar cuerpo deGG-25, GGG 40.3, GS-C 25 caudal de fuga 0 % con agua guarnición (asiento)junta blanda EPDM temperatura máx. adm. 150 °C

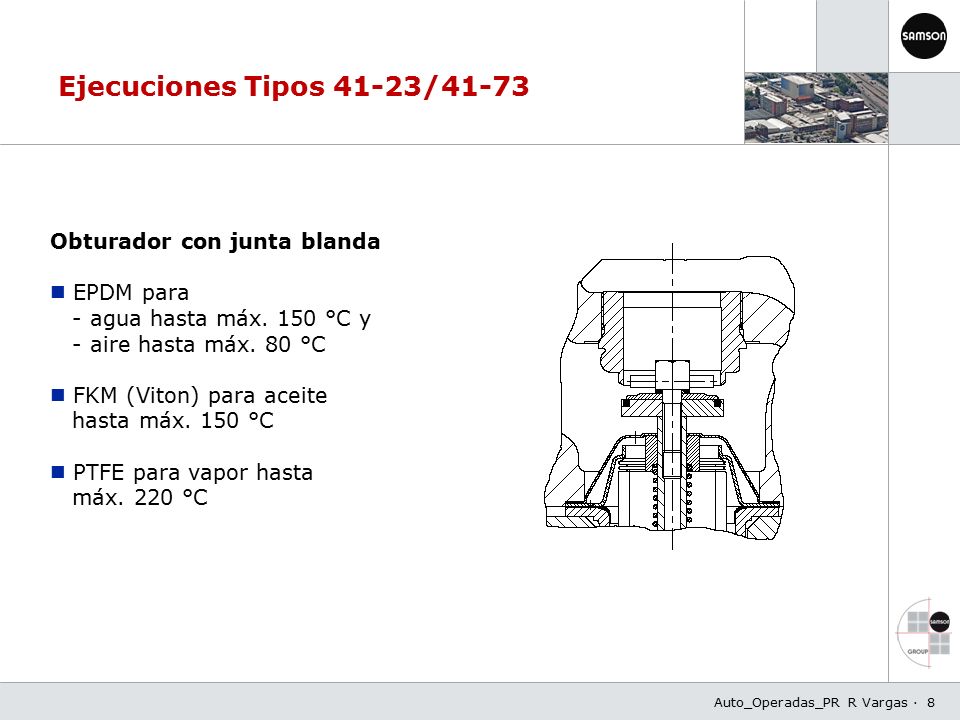

8 Auto_Operadas_PR R Vargas · 8 Obturador con junta blanda EPDM para - agua hasta máx. 150 °C y - aire hasta máx. 80 °C FKM (Viton) para aceite hasta máx. 150 °C PTFE para vapor hasta máx. 220 °C Ejecuciones Tipos 41-23/41-73

9 Auto_Operadas_PR R Vargas · 9 Estanqueidad adicional empaquetadura anular en V de PTFE tensada por resorte (autoajuste) para gases inflamables o medios críticos Ejecuciones Tipos 41-23/41-73 Estanqueidad adicional Ejecución normal

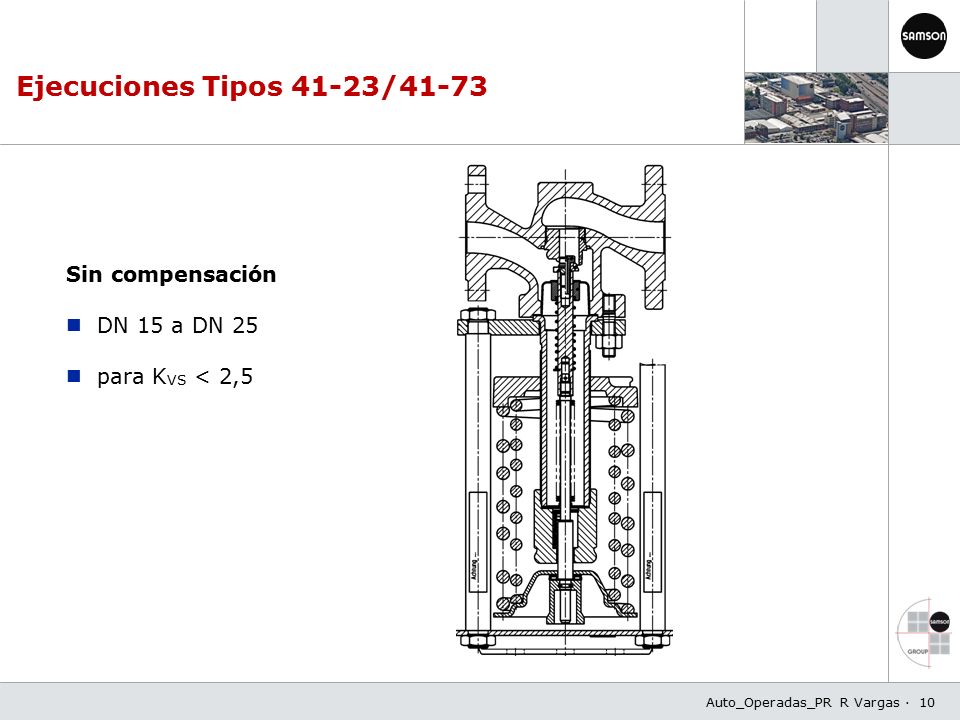

10 Auto_Operadas_PR R Vargas · 10 Ejecuciones Tipos 41-23/41-73 Sin compensación DN 15 a DN 25 para K VS < 2,5

11 Auto_Operadas_PR R Vargas · 11 Ejecuciones Tipos 41-23/41-73 Regulación de microcaudales DN 15 a DN 25 para bajos caudales sin compensación

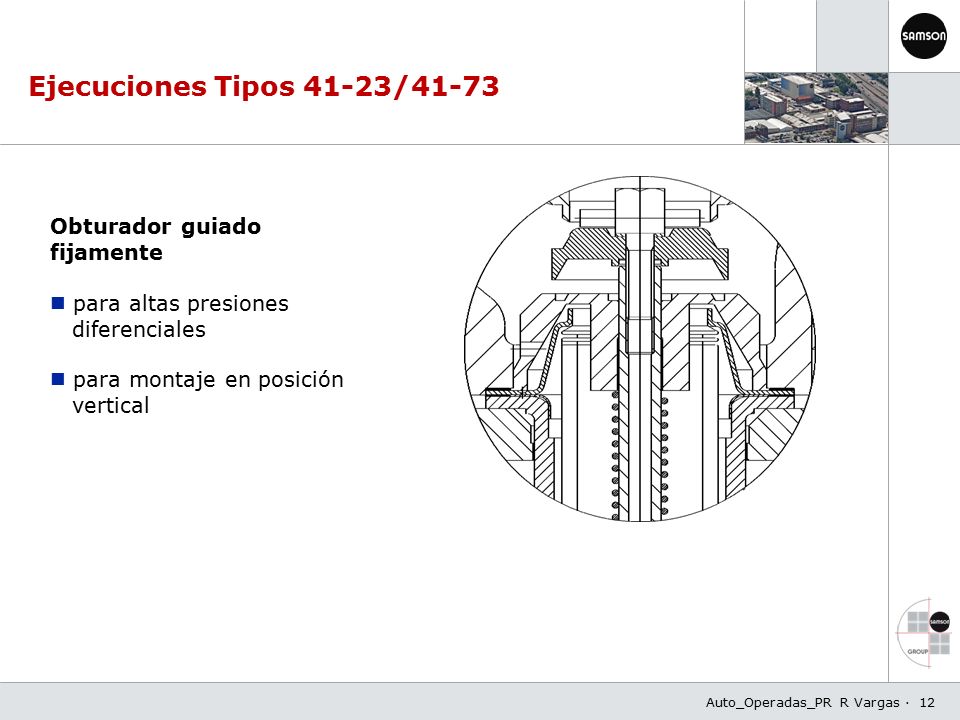

12 Auto_Operadas_PR R Vargas · 12 Obturador guiado fijamente para altas presiones diferenciales para montaje en posición vertical Ejecuciones Tipos 41-23/41-73

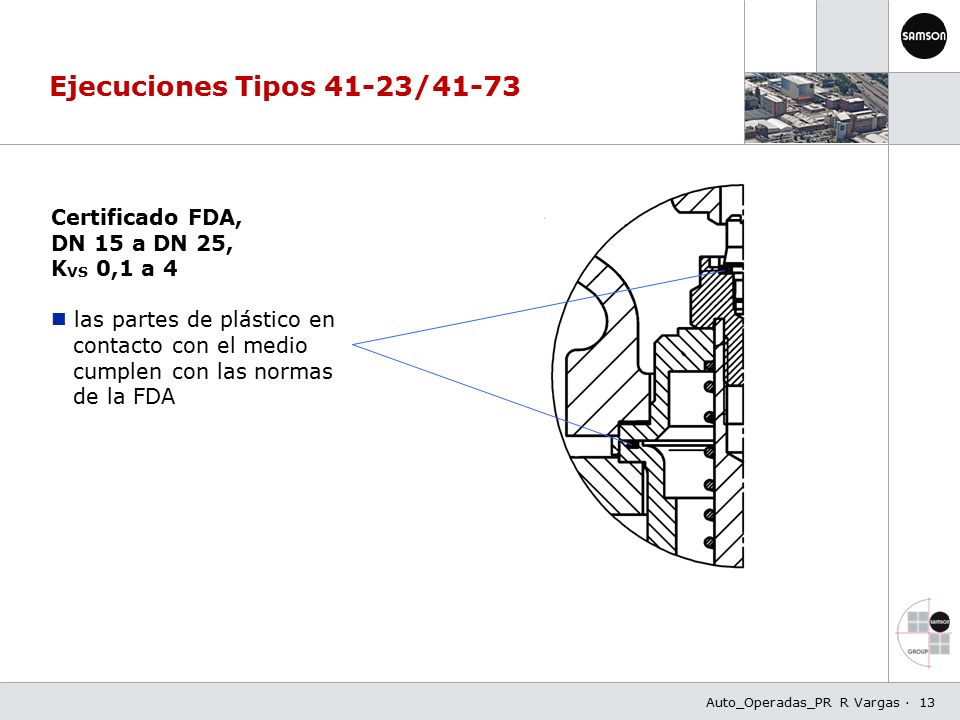

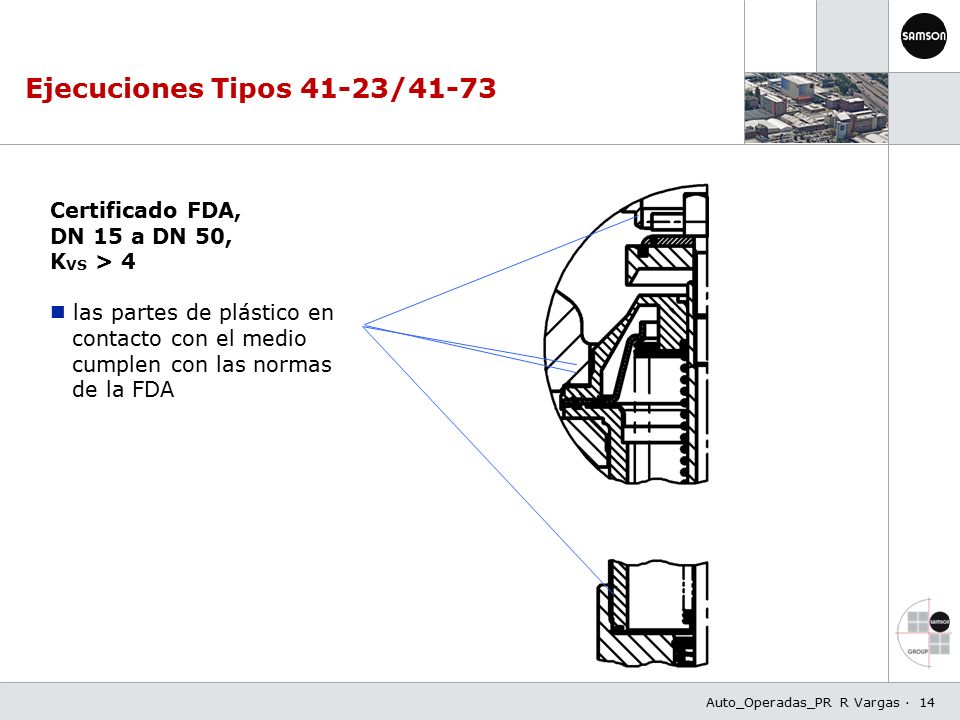

13 Auto_Operadas_PR R Vargas · 13 Ejecuciones Tipos 41-23/41-73 Certificado FDA, DN 15 a DN 25, K VS 0,1 a 4 las partes de plástico en contacto con el medio cumplen con las normas de la FDA

14 Auto_Operadas_PR R Vargas · 14 Ejecuciones Tipos 41-23/41-73 Certificado FDA, DN 15 a DN 50, K VS > 4 las partes de plástico en contacto con el medio cumplen con las normas de la FDA

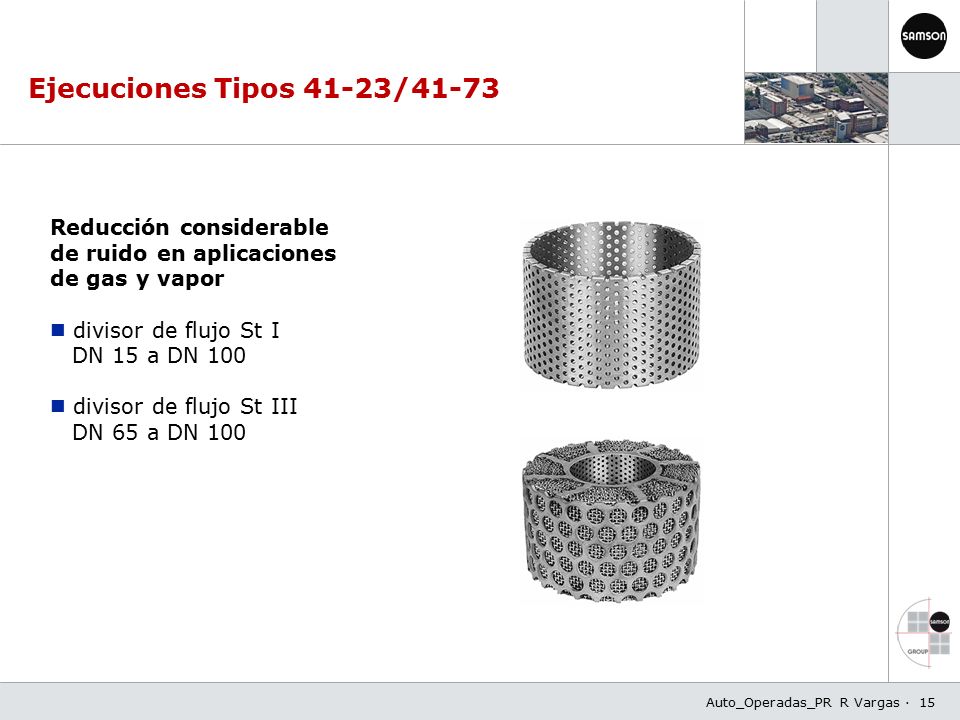

15 Auto_Operadas_PR R Vargas · 15 Ejecuciones Tipos 41-23/41-73 Reducción considerable de ruido en aplicaciones de gas y vapor divisor de flujo St I DN 15 a DN 100 divisor de flujo St III DN 65 a DN 100

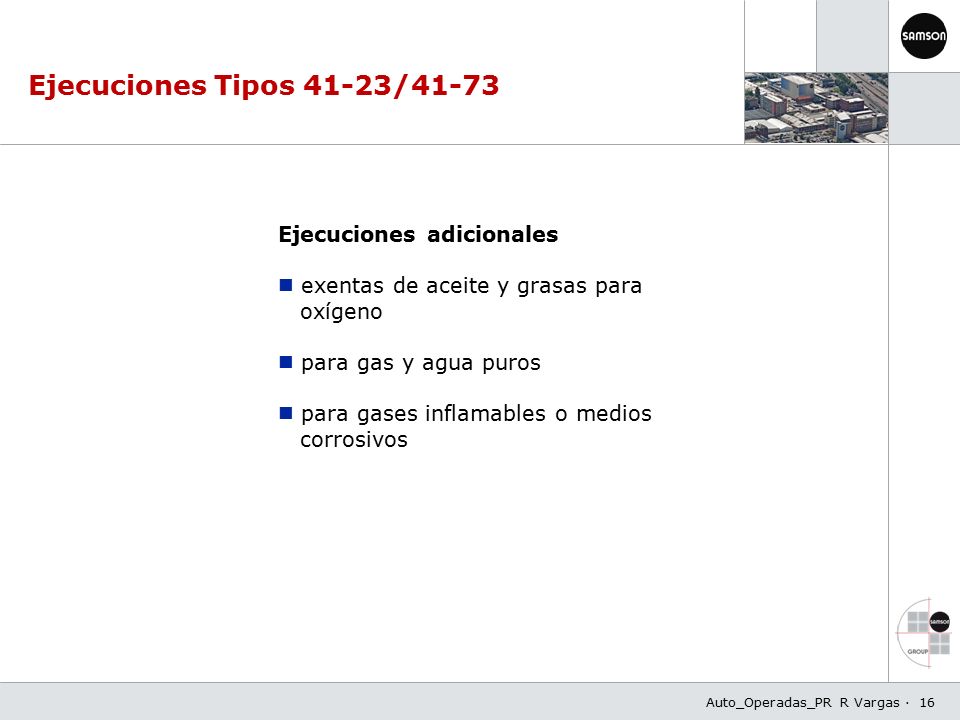

16 Auto_Operadas_PR R Vargas · 16 Ejecuciones Tipos 41-23/41-73 Ejecuciones adicionales exentas de aceite y grasas para oxígeno para gas y agua puros para gases inflamables o medios corrosivos

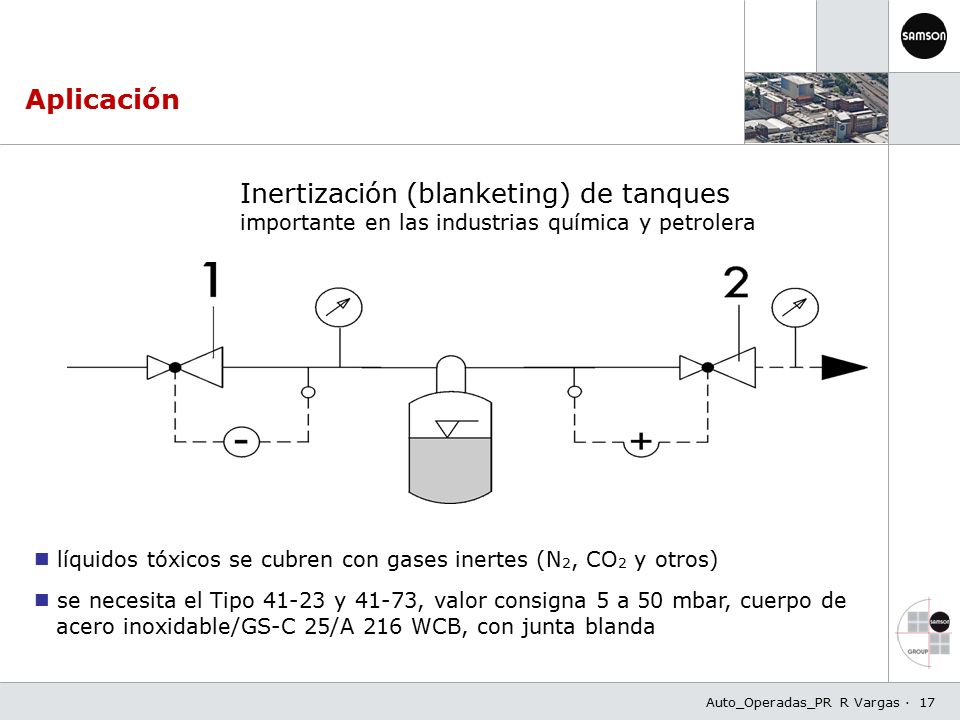

17 Auto_Operadas_PR R Vargas · 17 Aplicación líquidos tóxicos se cubren con gases inertes (N 2, CO 2 y otros) se necesita el Tipo 41-23 y 41-73, valor consigna 5 a 50 mbar, cuerpo de acero inoxidable/GS-C 25/A 216 WCB, con junta blanda Inertización (blanketing) de tanques importante en las industrias química y petrolera

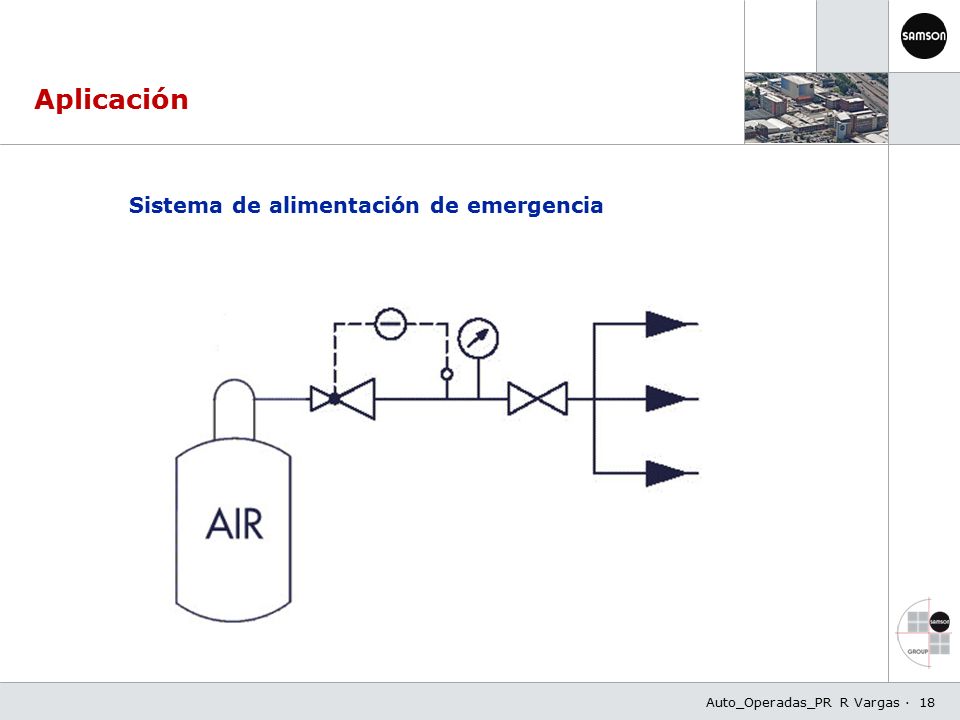

18 Auto_Operadas_PR R Vargas · 18 Sistema de alimentación de emergencia Aplicación

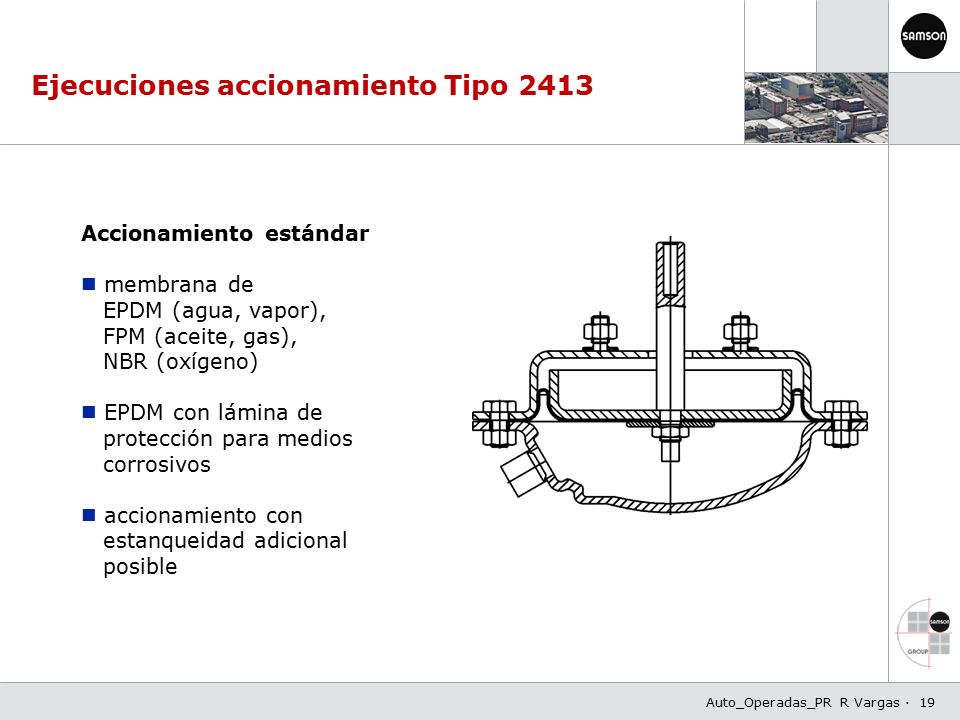

19 Auto_Operadas_PR R Vargas · 19 Ejecuciones accionamiento Tipo 2413 Accionamiento estándar membrana de EPDM (agua, vapor), FPM (aceite, gas), NBR (oxígeno) EPDM con lámina de protección para medios corrosivos accionamiento con estanqueidad adicional posible

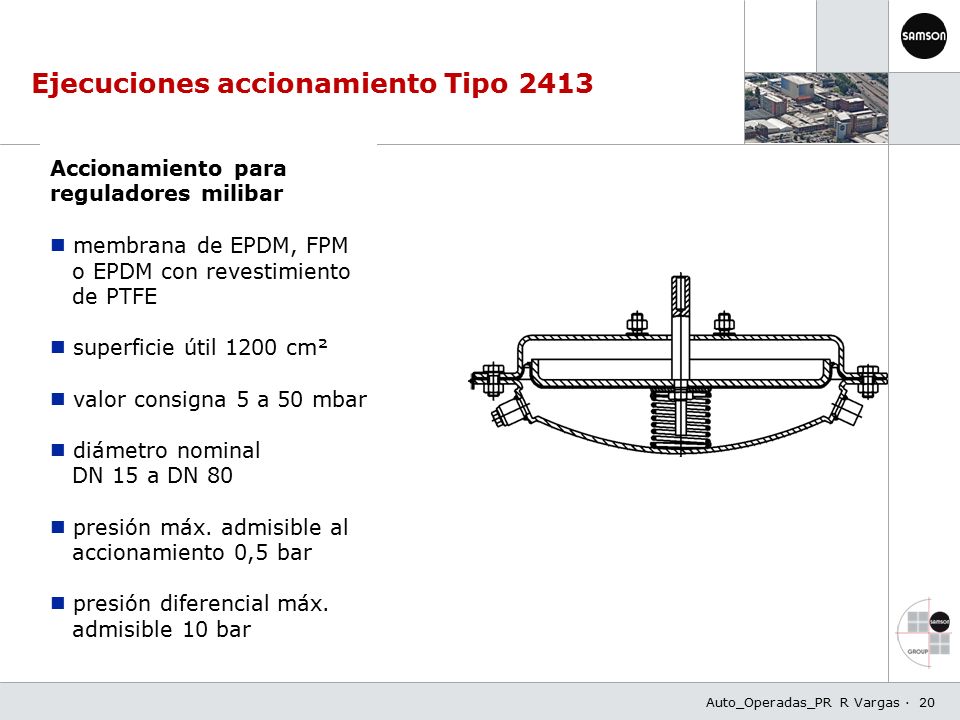

20 Auto_Operadas_PR R Vargas · 20 Ejecuciones accionamiento Tipo 2413 Accionamiento para reguladores milibar membrana de EPDM, FPM o EPDM con revestimiento de PTFE superficie útil 1200 cm² valor consigna 5 a 50 mbar diámetro nominal DN 15 a DN 80 presión máx. admisible al accionamiento 0,5 bar presión diferencial máx. admisible 10 bar

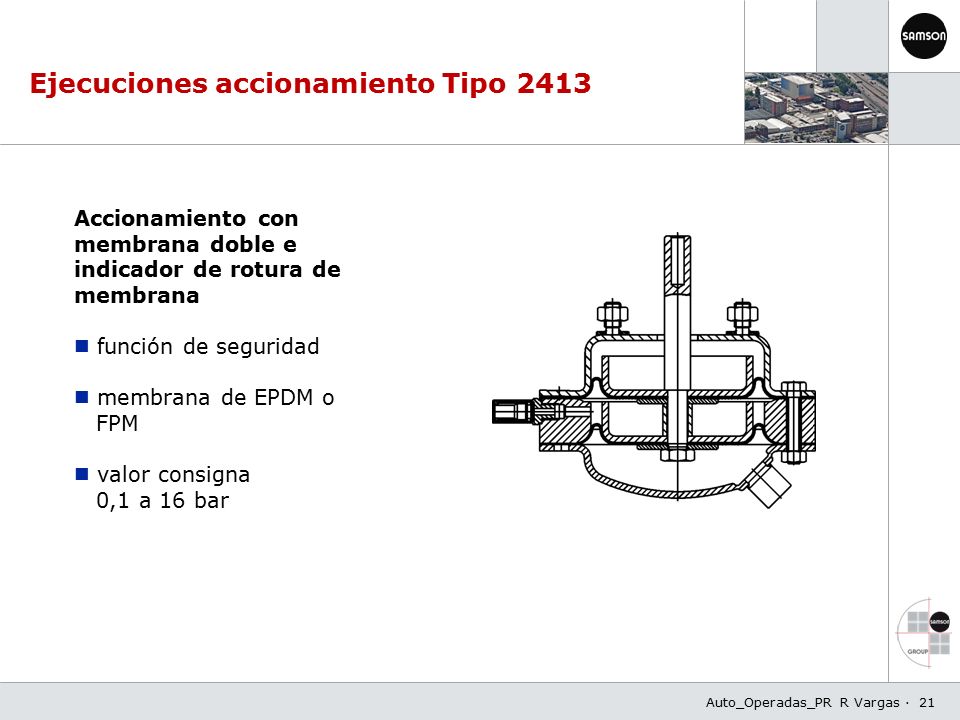

21 Auto_Operadas_PR R Vargas · 21 Ejecuciones accionamiento Tipo 2413 Accionamiento con membrana doble e indicador de rotura de membrana función de seguridad membrana de EPDM o FPM valor consigna 0,1 a 16 bar

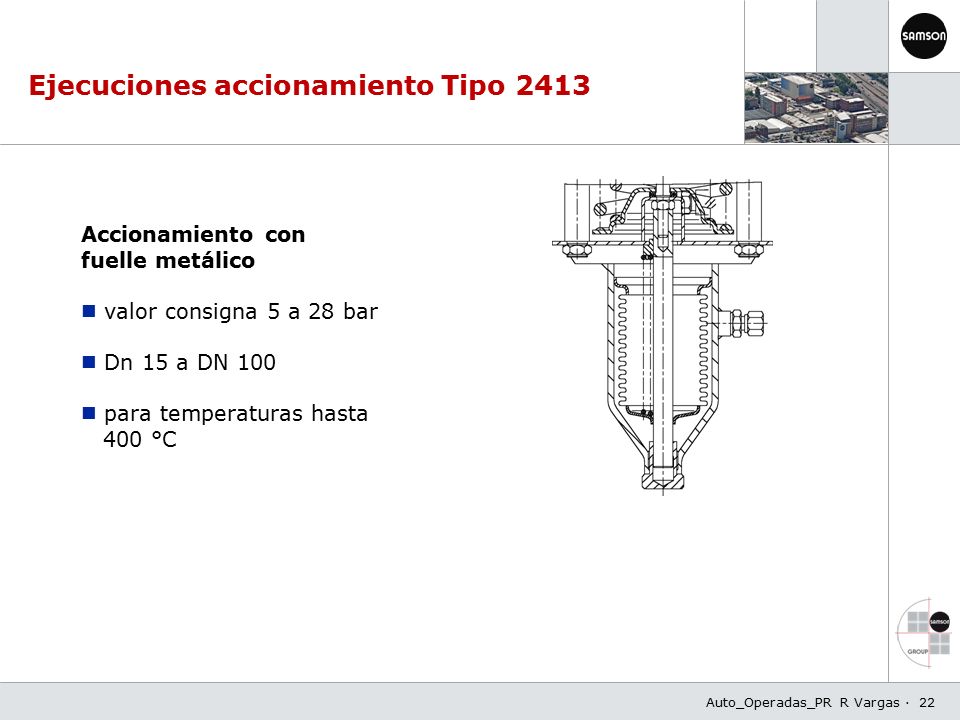

22 Auto_Operadas_PR R Vargas · 22 Ejecuciones accionamiento Tipo 2413 Accionamiento con fuelle metálico valor consigna 5 a 28 bar Dn 15 a DN 100 para temperaturas hasta 400 °C

23 Auto_Operadas_PR R Vargas · 23 Accesorios Tipos 41-23/41-73 Cono de ampliación amplia al doble el diámetro de la tubería para vapor y gas Tubería de mando espiral para temperaturas altas (T máx aprox. 300 °C) y bajas (T mín aprox. -40 °C) protege la membrana

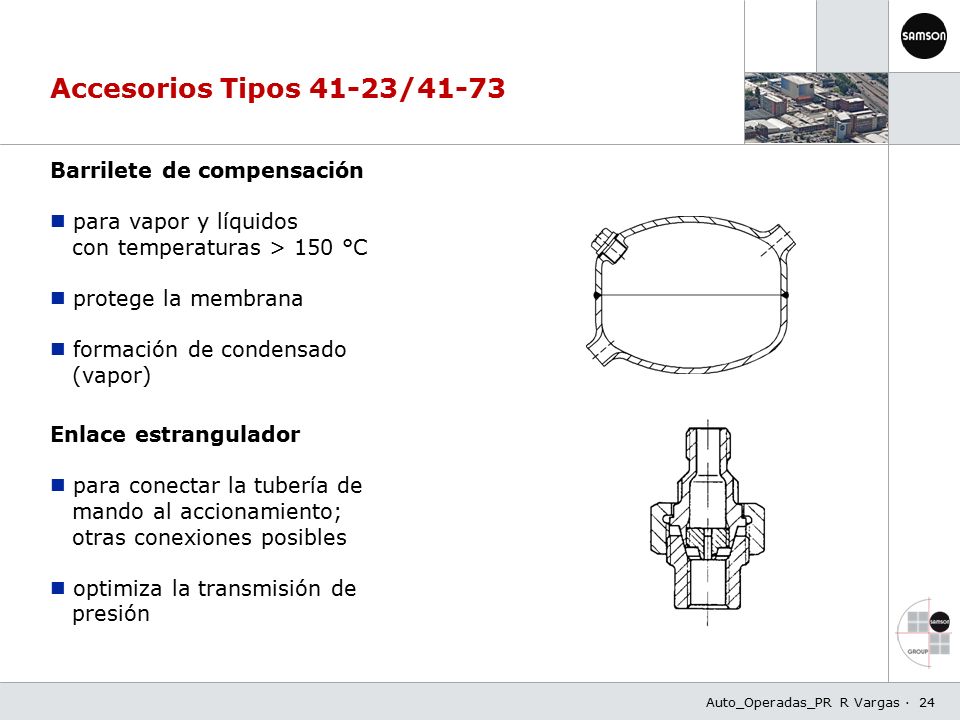

24 Auto_Operadas_PR R Vargas · 24 Barrilete de compensación para vapor y líquidos con temperaturas > 150 °C protege la membrana formación de condensado (vapor) Enlace estrangulador para conectar la tubería de mando al accionamiento; otras conexiones posibles optimiza la transmisión de presión Accesorios Tipos 41-23/41-73

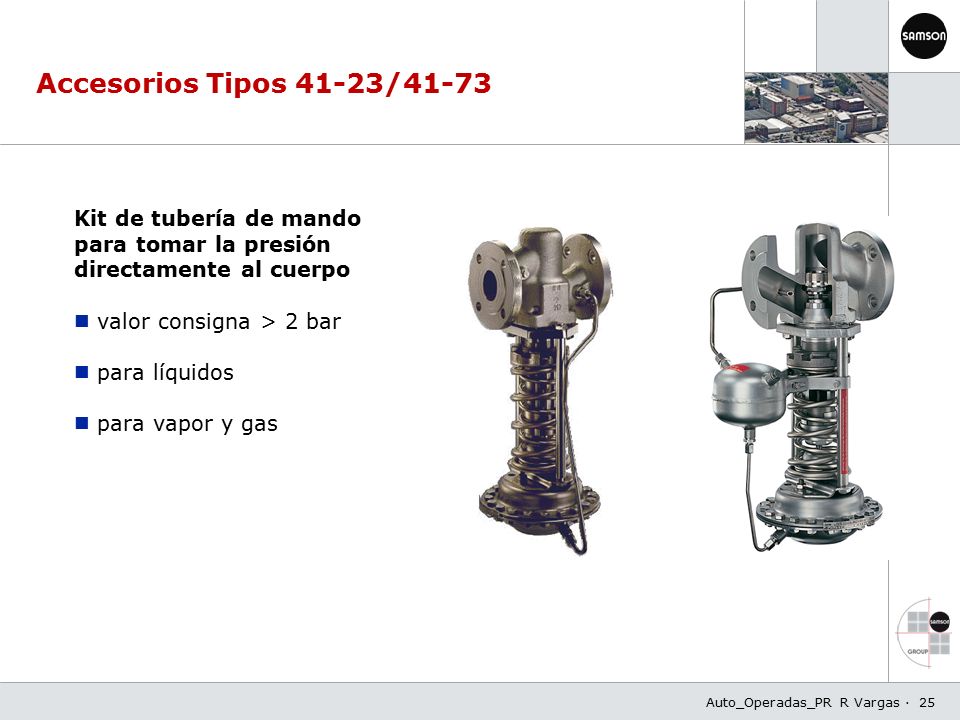

25 Auto_Operadas_PR R Vargas · 25 Kit de tubería de mando para tomar la presión directamente al cuerpo valor consigna > 2 bar para líquidos para vapor y gas Accesorios Tipos 41-23/41-73

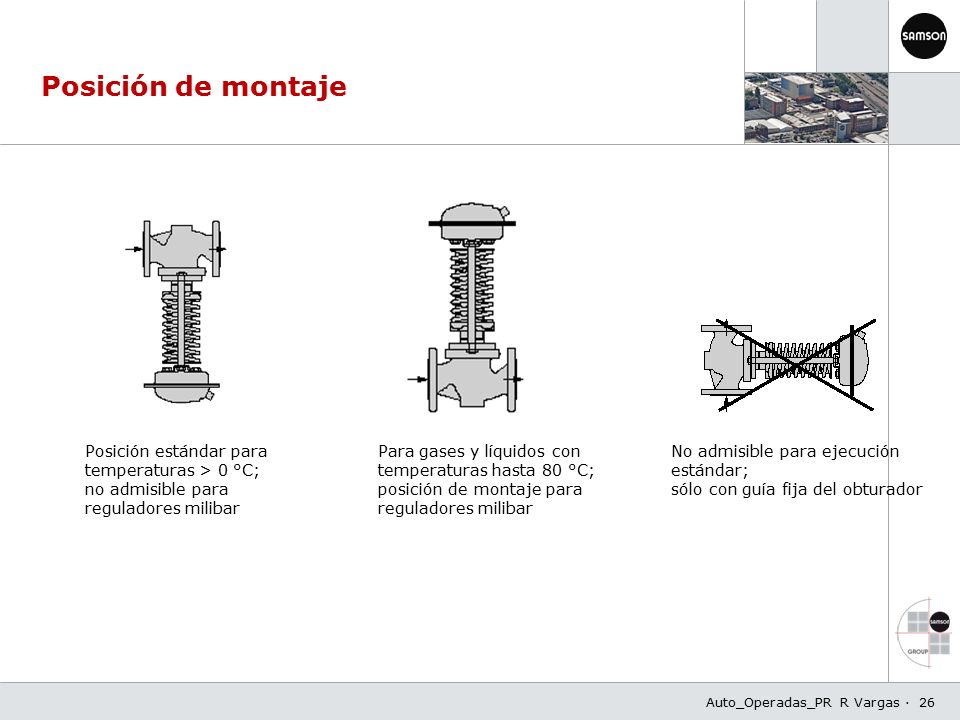

26 Auto_Operadas_PR R Vargas · 26 Posición de montaje Posición estándar para temperaturas > 0 °C; no admisible para reguladores milibar Para gases y líquidos con temperaturas hasta 80 °C; posición de montaje para reguladores milibar No admisible para ejecución estándar; sólo con guía fija del obturador

27 Auto_Operadas_PR R Vargas · 27 Reguladores de presión con extremos roscados

28 Auto_Operadas_PR R Vargas · 28 Reguladores de presión Válvulas reductoras de presión De bronce> Serie 44 De acero inoxidable> Serie M 44 Válvulas estabilizadoras de presión De bronce> Serie 44 De acero inoxidable> Serie M 44

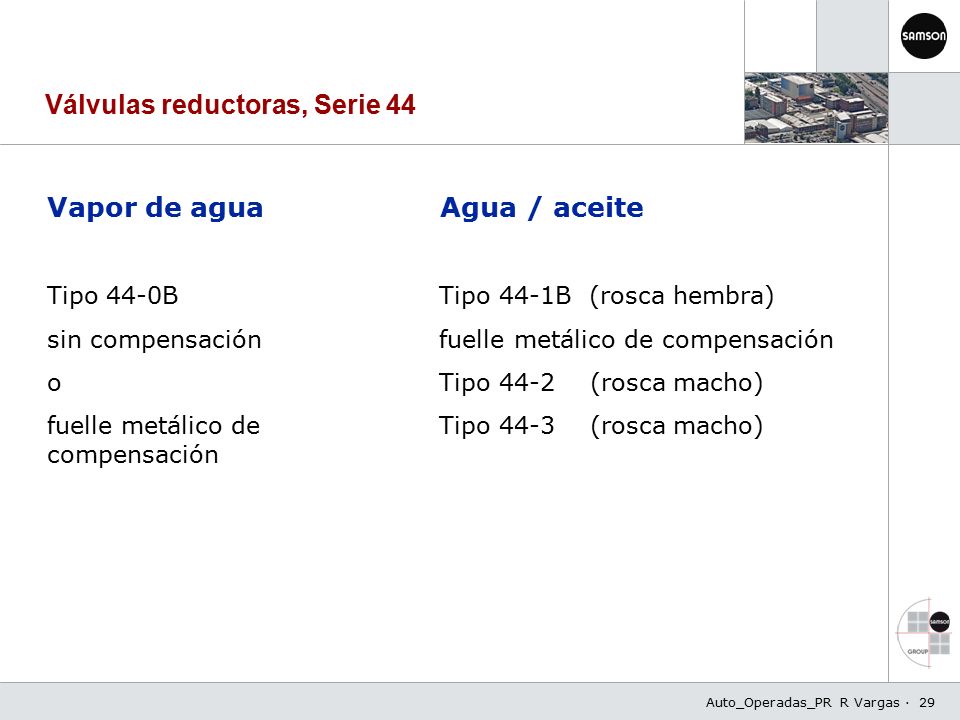

29 Auto_Operadas_PR R Vargas · 29 Válvulas reductoras, Serie 44 Vapor de agua Agua / aceite Tipo 44-0B Tipo 44-1B (rosca hembra) sin compensación fuelle metálico de compensación o Tipo 44-2 (rosca macho) fuelle metálico de Tipo 44-3 (rosca macho) compensación

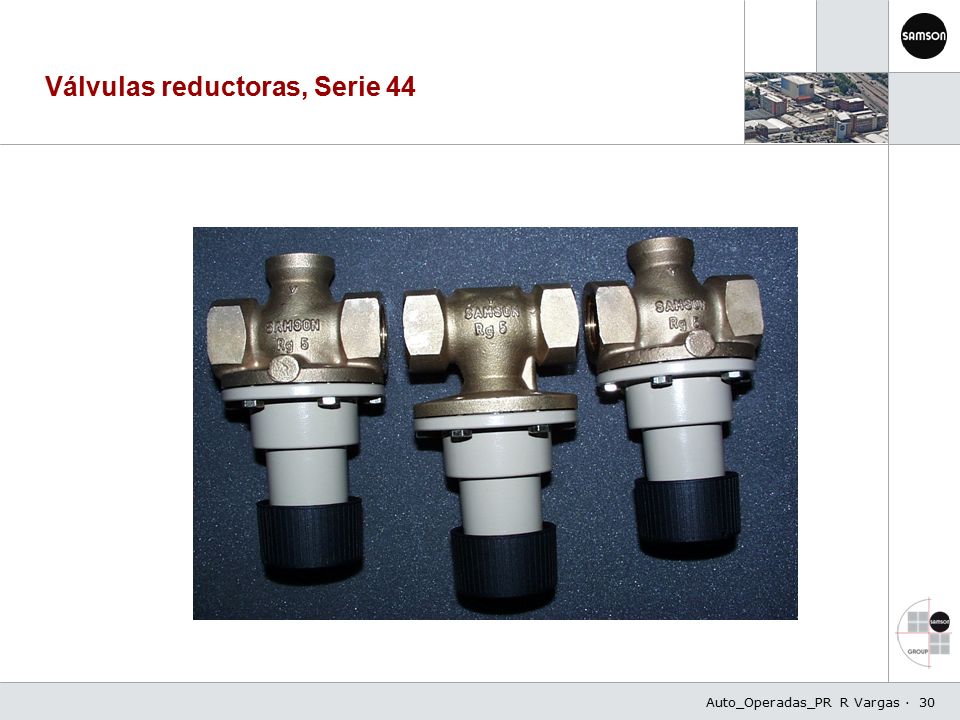

30 Auto_Operadas_PR R Vargas · 30 Válvulas reductoras, Serie 44

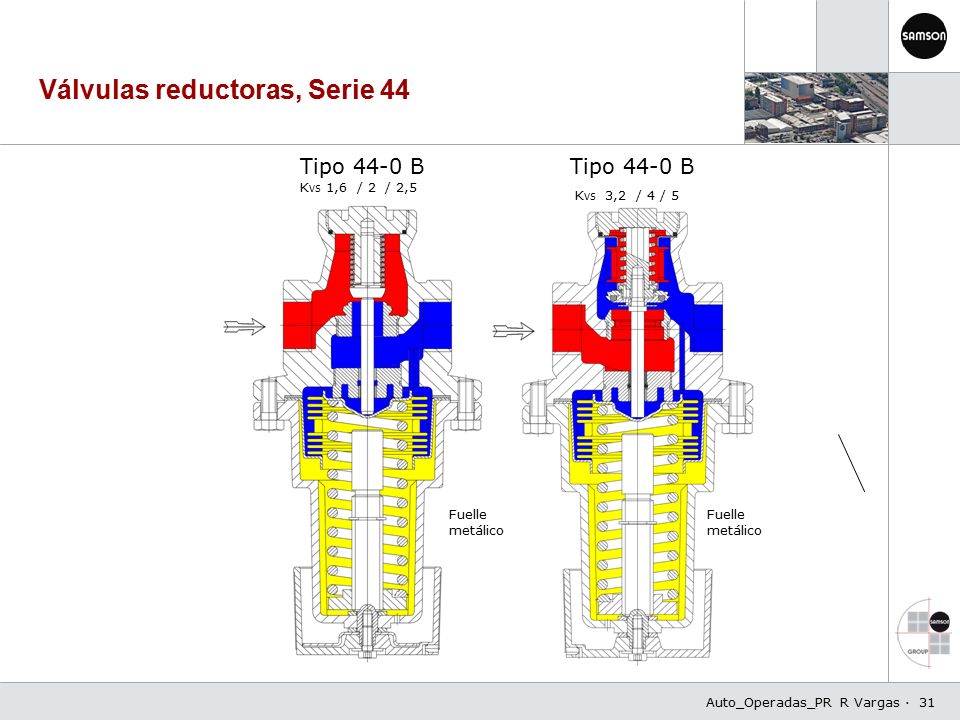

31 Auto_Operadas_PR R Vargas · 31 Válvulas reductoras, Serie 44 Fuelle metálico Tipo 44-0 B K VS 3,2 / 4 / 5 Tipo 44-0 B K VS 1,6 / 2 / 2,5

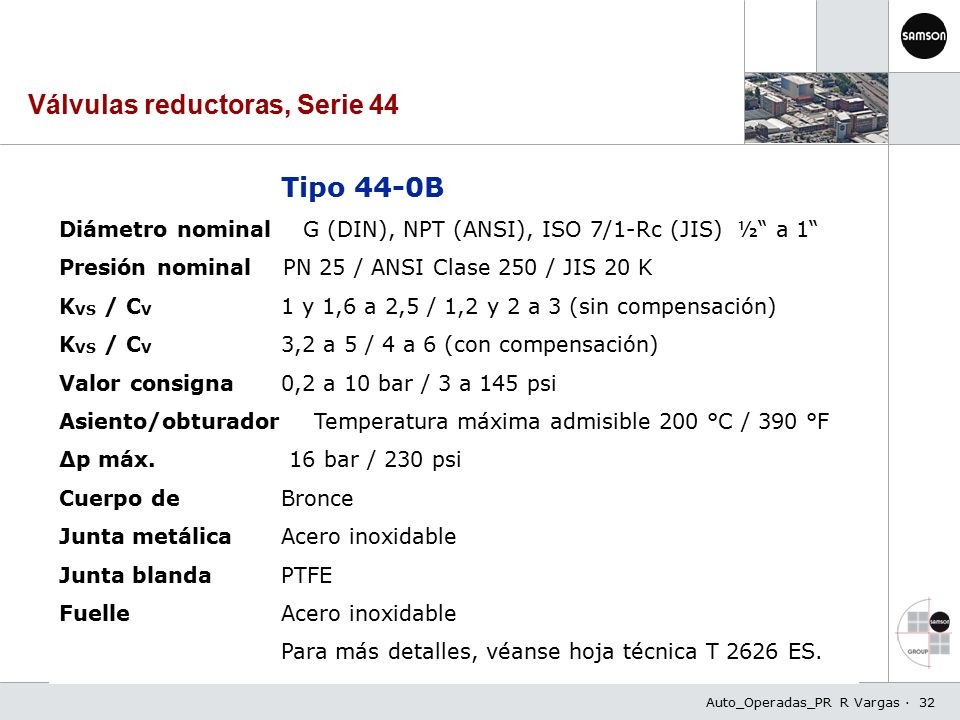

32 Auto_Operadas_PR R Vargas · 32 Válvulas reductoras, Serie 44 Tipo 44-0B Diámetro nominal G (DIN), NPT (ANSI), ISO 7/1-Rc (JIS) ½“ a 1“ Presión nominal PN 25 / ANSI Clase 250 / JIS 20 K K VS / C V 1 y 1,6 a 2,5 / 1,2 y 2 a 3 (sin compensación) K VS / C V 3,2 a 5 / 4 a 6 (con compensación) Valor consigna 0,2 a 10 bar / 3 a 145 psi Asiento/obturador Temperatura máxima admisible 200 °C / 390 °F Δp máx. 16 bar / 230 psi Cuerpo de Bronce Junta metálica Acero inoxidable Junta blanda PTFE Fuelle Acero inoxidable Para más detalles, véanse hoja técnica T 2626 ES.

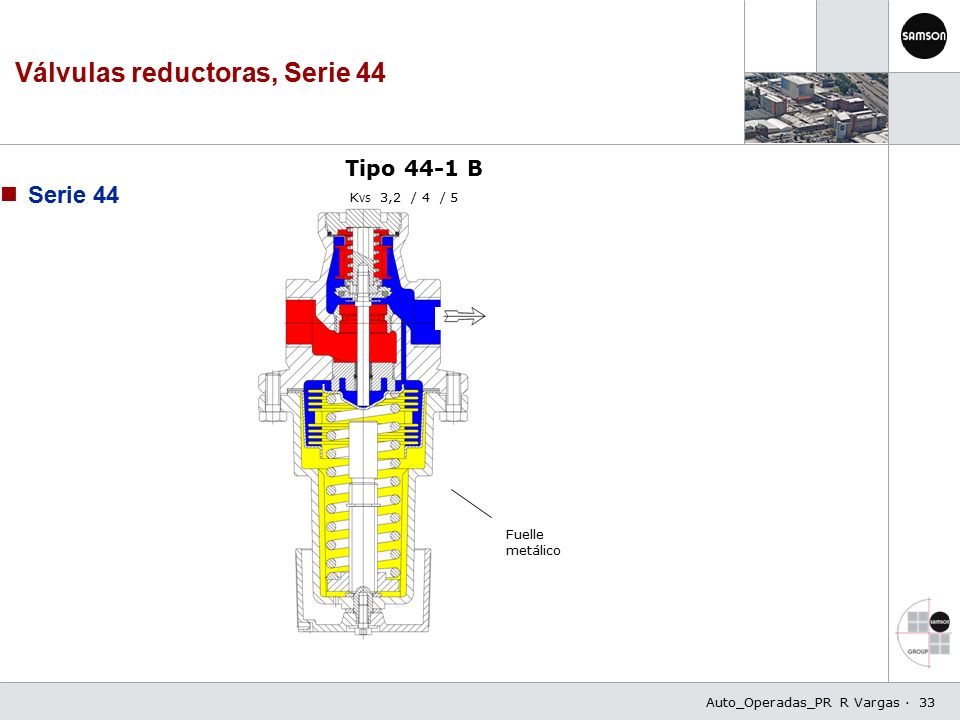

33 Auto_Operadas_PR R Vargas · 33 Válvulas reductoras, Serie 44 Serie 44 Fuelle metálico Tipo 44-1 B K VS 3,2 / 4 / 5

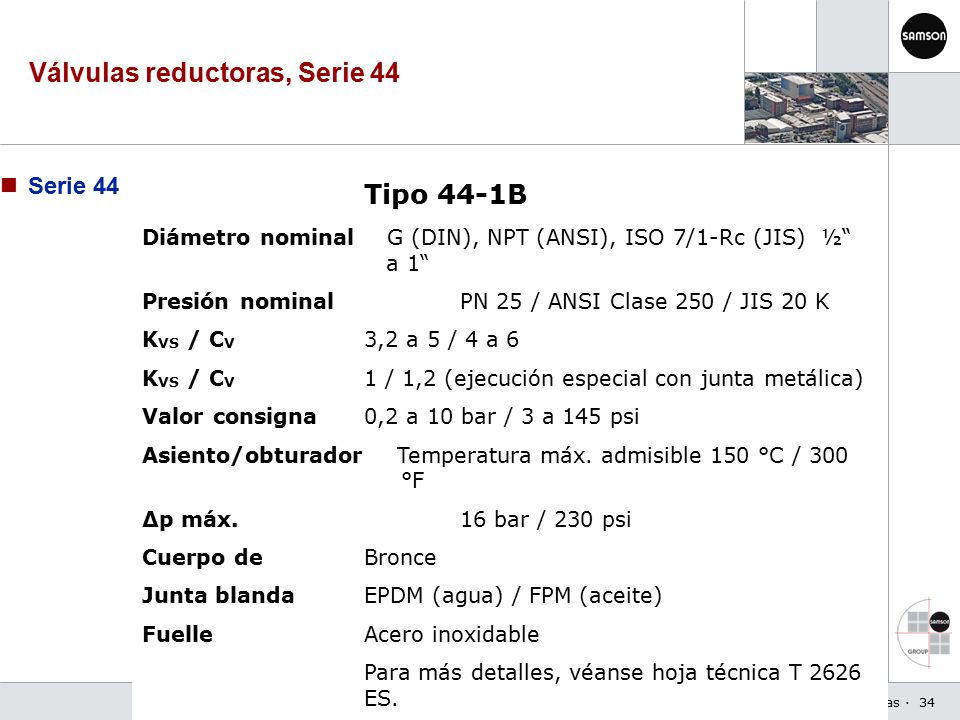

34 Auto_Operadas_PR R Vargas · 34 Válvulas reductoras, Serie 44 Serie 44 Tipo 44-1B Diámetro nominal G (DIN), NPT (ANSI), ISO 7/1-Rc (JIS) ½“ a 1“ Presión nominal PN 25 / ANSI Clase 250 / JIS 20 K K VS / C V 3,2 a 5 / 4 a 6 K VS / C V 1 / 1,2 (ejecución especial con junta metálica) Valor consigna 0,2 a 10 bar / 3 a 145 psi Asiento/obturador Temperatura máx. admisible 150 °C / 300 °F Δp máx. 16 bar / 230 psi Cuerpo de Bronce Junta blanda EPDM (agua) / FPM (aceite) Fuelle Acero inoxidable Para más detalles, véanse hoja técnica T 2626 ES.

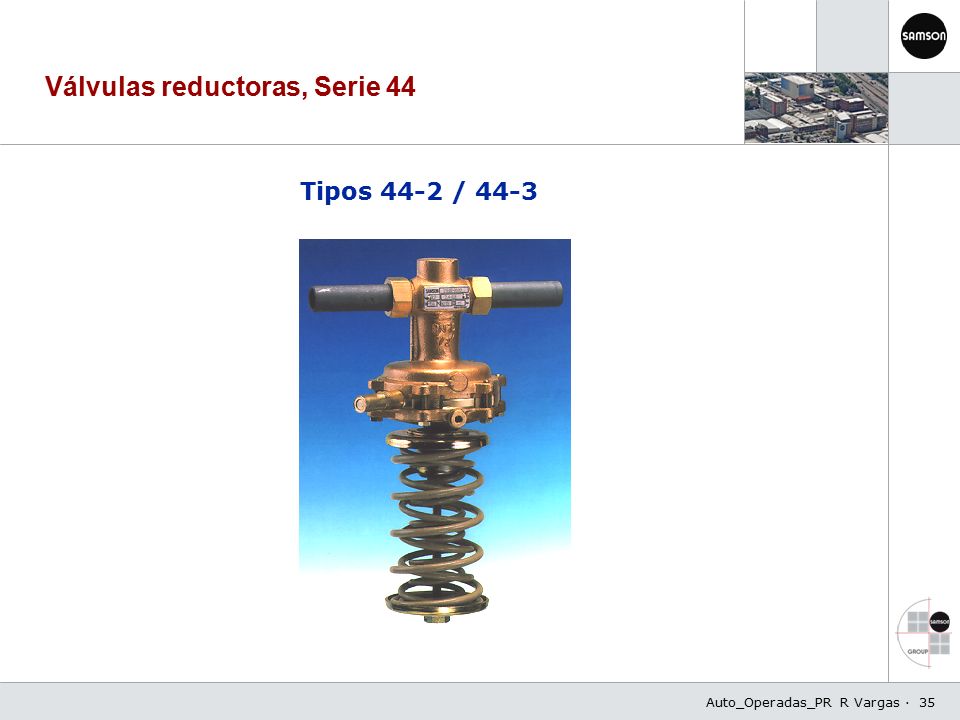

35 Auto_Operadas_PR R Vargas · 35 Válvulas reductoras, Serie 44 Tipos 44-2 / 44-3

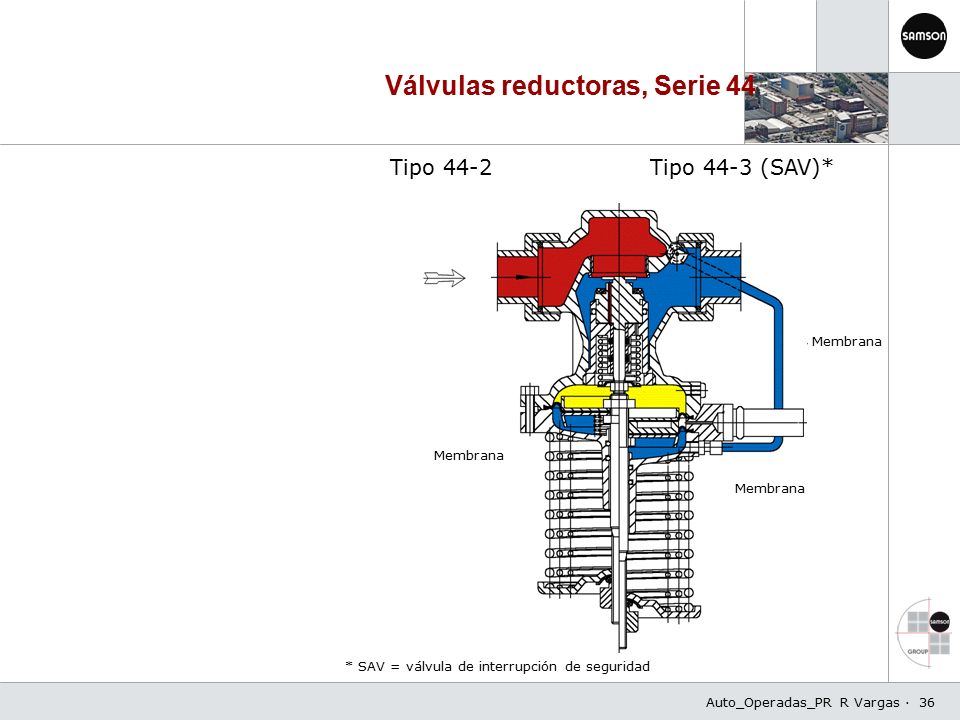

36 Auto_Operadas_PR R Vargas · 36 Válvulas reductoras, Serie 44 Tipo 44-2 Membrana Tipo 44-3 (SAV)* * SAV = válvula de interrupción de seguridad

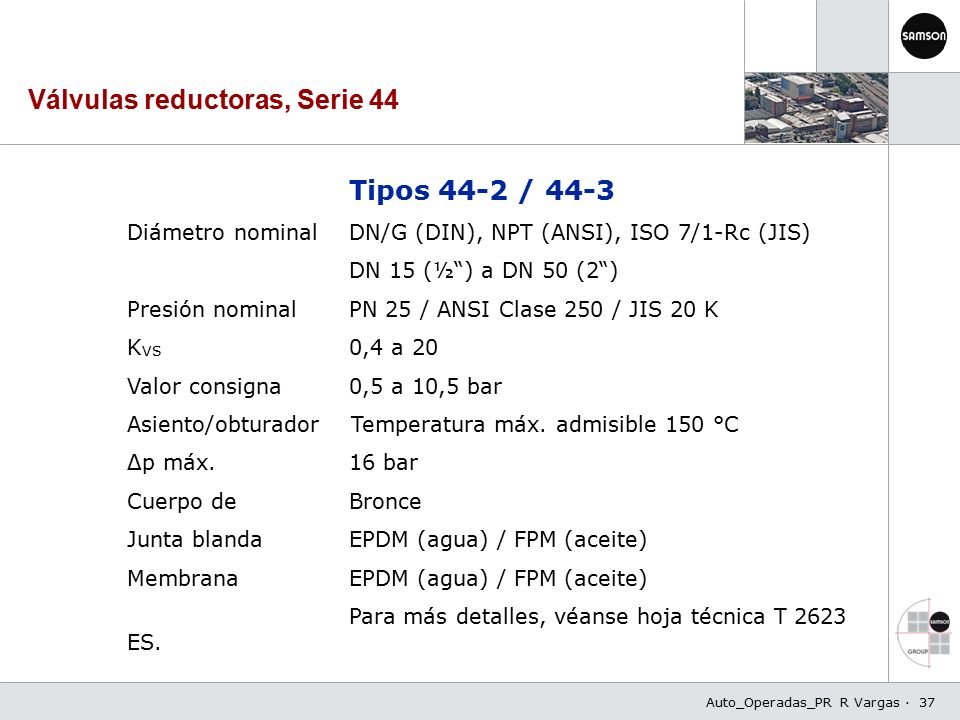

37 Auto_Operadas_PR R Vargas · 37 Válvulas reductoras, Serie 44 Tipos 44-2 / 44-3 Diámetro nominal DN/G (DIN), NPT (ANSI), ISO 7/1-Rc (JIS) DN 15 (½“) a DN 50 (2“) Presión nominal PN 25 / ANSI Clase 250 / JIS 20 K K VS 0,4 a 20 Valor consigna 0,5 a 10,5 bar Asiento/obturador Temperatura máx. admisible 150 °C Δp máx. 16 bar Cuerpo de Bronce Junta blanda EPDM (agua) / FPM (aceite) Membrana EPDM (agua) / FPM (aceite) Para más detalles, véanse hoja técnica T 2623 ES.

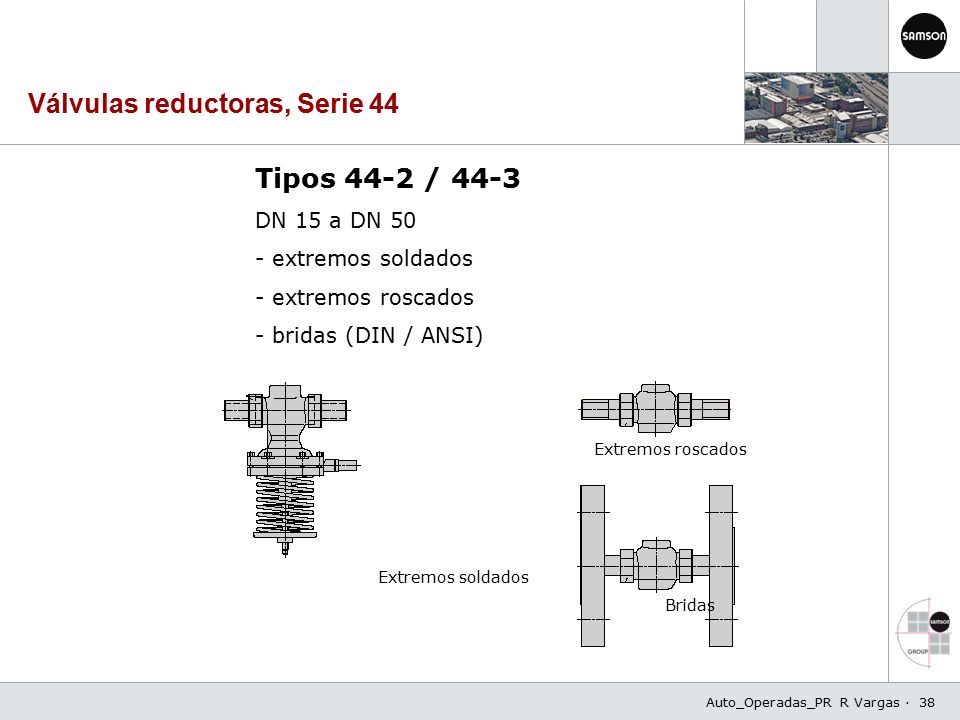

38 Auto_Operadas_PR R Vargas · 38 Válvulas reductoras, Serie 44 Tipos 44-2 / 44-3 DN 15 a DN 50 - extremos soldados - extremos roscados - bridas (DIN / ANSI) Extremos roscados Extremos soldados Bridas

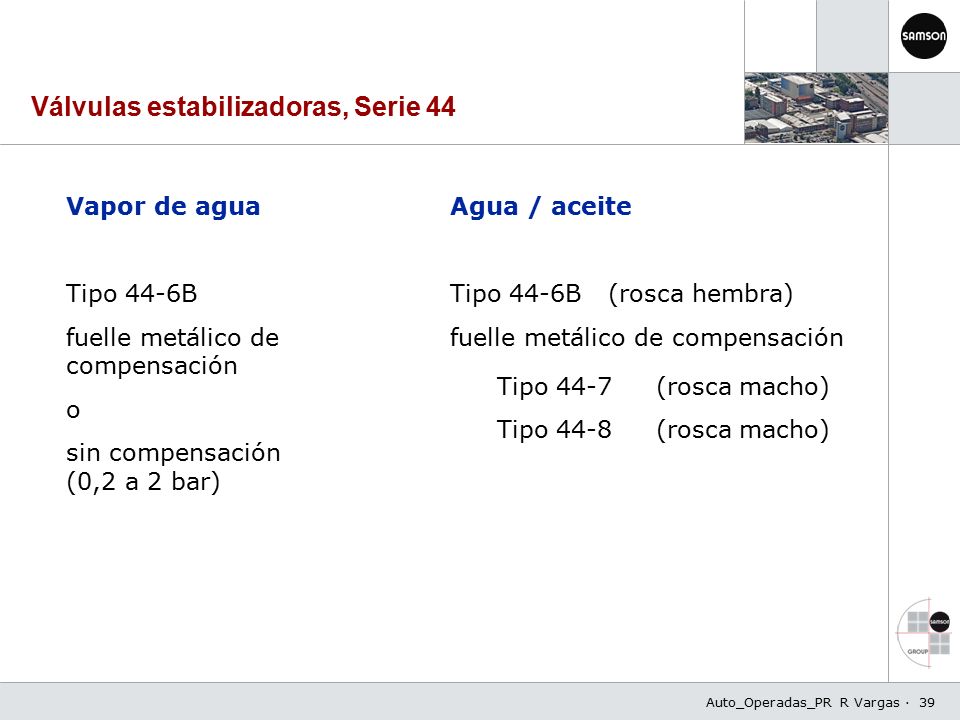

39 Auto_Operadas_PR R Vargas · 39 Válvulas estabilizadoras, Serie 44 Vapor de aguaAgua / aceite Tipo 44-6BTipo 44-6B (rosca hembra) fuelle metálico defuelle metálico de compensación compensación o sin compensación (0,2 a 2 bar) Tipo 44-7 (rosca macho) Tipo 44-8 (rosca macho)

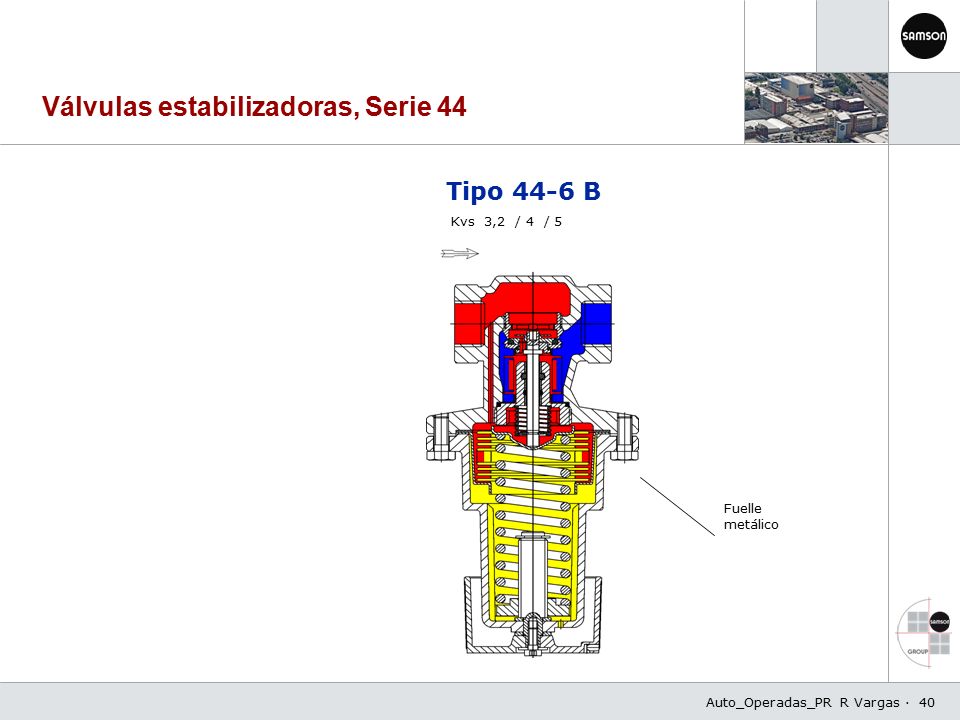

40 Auto_Operadas_PR R Vargas · 40 Válvulas estabilizadoras, Serie 44 Fuelle metálico Tipo 44-6 B Kvs 3,2 / 4 / 5

41 Auto_Operadas_PR R Vargas · 41 Válvulas estabilizadoras, Serie 44 Tipo 44-6B Diámetro nominal G (DIN), NPT (ANSI), ISO 7/1-Rc (JIS) ½“ a 1“ Presión nominal PN 25 / ANSI Clase 250 / JIS 20 K K VS / C V 3,2 a 5 / 4 a 6 K VS / C V 1 / 1,2 (ejecución especial con junta métalica) Valor consigna 0,2 a 10 bar / 3 a 145 psi Asiento/obturador Temperatura máx. admisible 200 °C / 390 °F Δp máx.16 bar / 230 psi Cuerpo de Bronce Junta blanda EPDM (agua) / FPM (aceite) / PTFE (vapor de agua) Fuelle Acero inoxidable Para más detalles, véanse hoja técnica T 2626 ES.

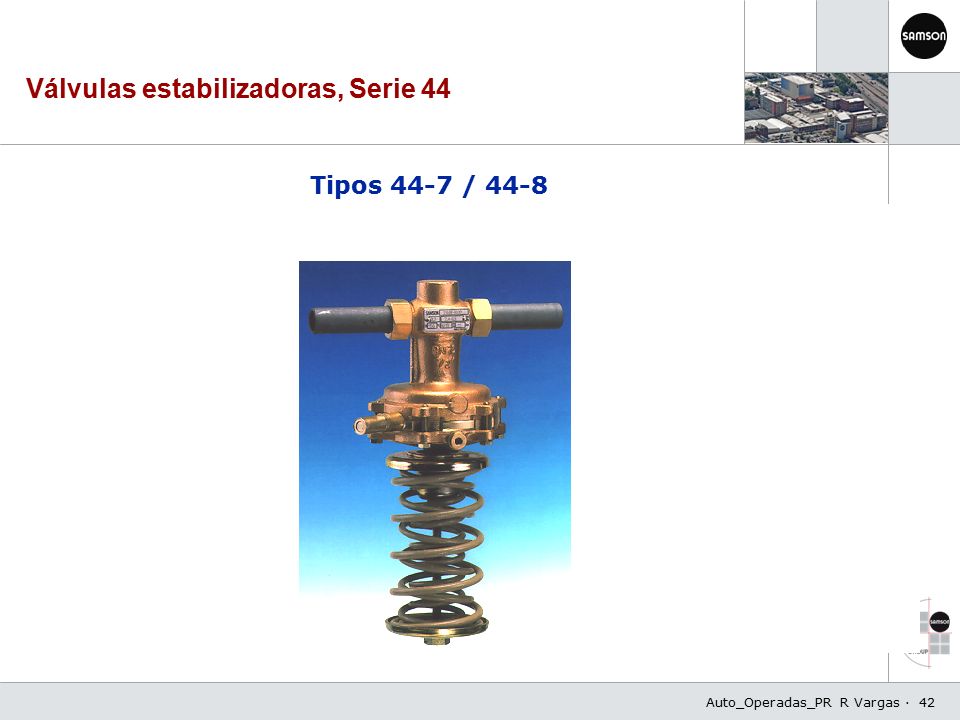

42 Auto_Operadas_PR R Vargas · 42 Válvulas estabilizadoras, Serie 44 Tipos 44-7 / 44-8

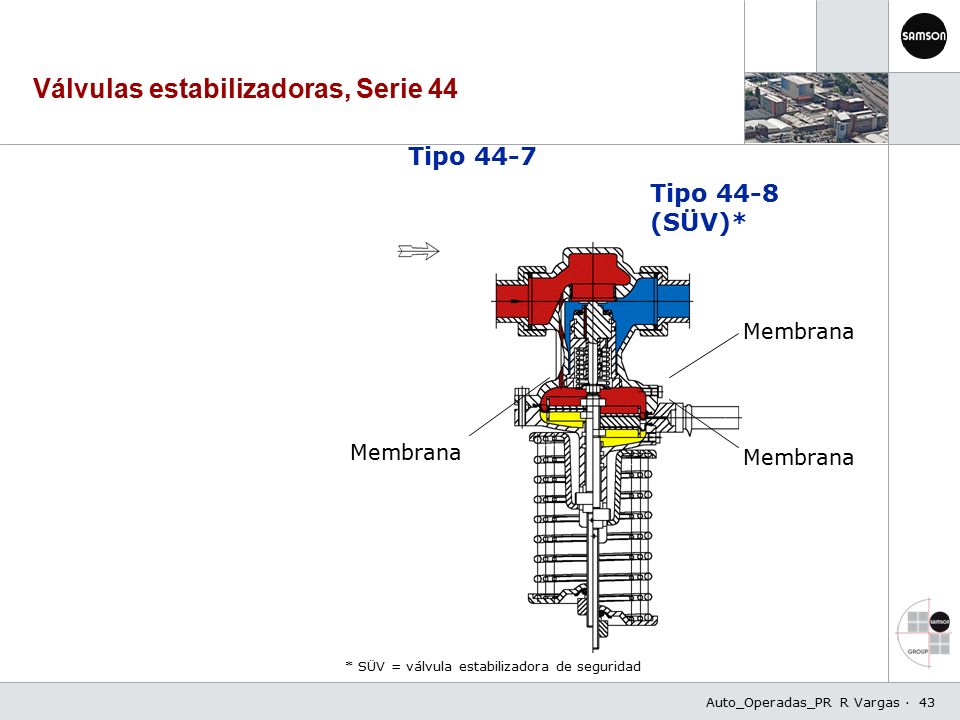

43 Auto_Operadas_PR R Vargas · 43 Válvulas estabilizadoras, Serie 44 Tipo 44-7 Tipo 44-8 (SÜV)* Membrana * SÜV = válvula estabilizadora de seguridad

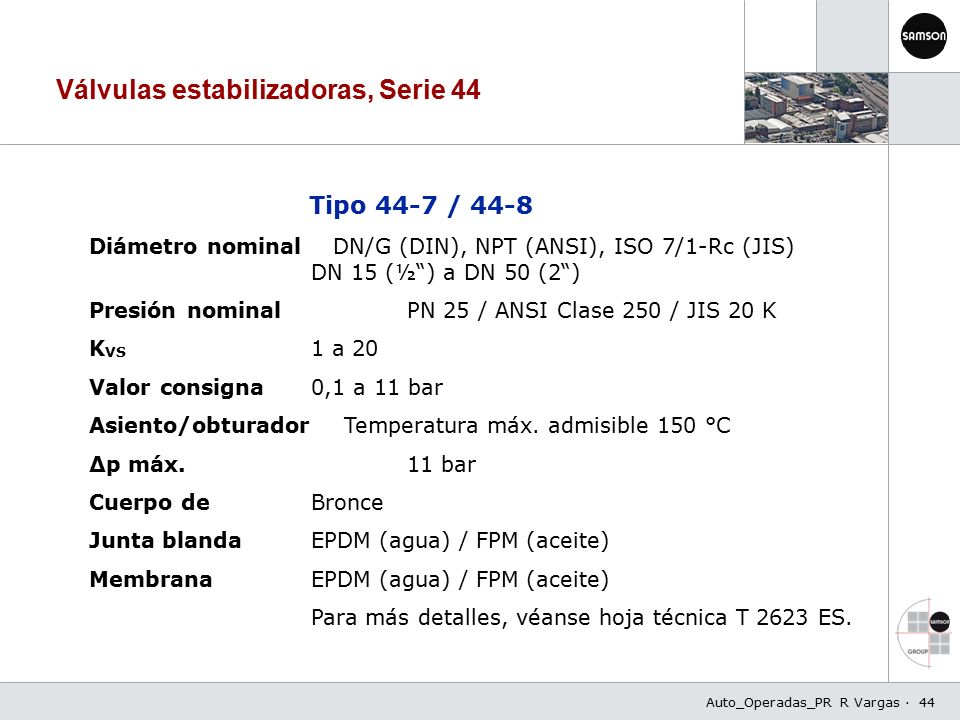

44 Auto_Operadas_PR R Vargas · 44 Válvulas estabilizadoras, Serie 44 Tipo 44-7 / 44-8 Diámetro nominal DN/G (DIN), NPT (ANSI), ISO 7/1-Rc (JIS) DN 15 (½“) a DN 50 (2“) Presión nominal PN 25 / ANSI Clase 250 / JIS 20 K K VS 1 a 20 Valor consigna 0,1 a 11 bar Asiento/obturador Temperatura máx. admisible 150 °C Δp máx. 11 bar Cuerpo de Bronce Junta blanda EPDM (agua) / FPM (aceite) Membrana EPDM (agua) / FPM (aceite) Para más detalles, véanse hoja técnica T 2623 ES.

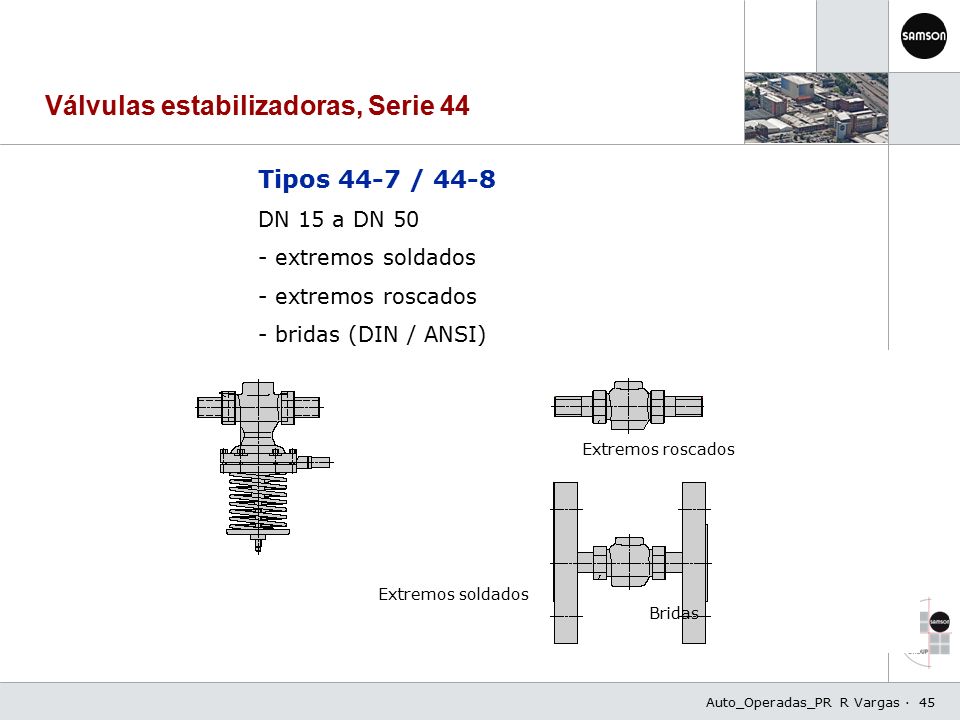

45 Auto_Operadas_PR R Vargas · 45 Válvulas estabilizadoras, Serie 44 Tipos 44-7 / 44-8 DN 15 a DN 50 - extremos soldados - extremos roscados - bridas (DIN / ANSI) Extremos soldados Bridas Extremos roscados

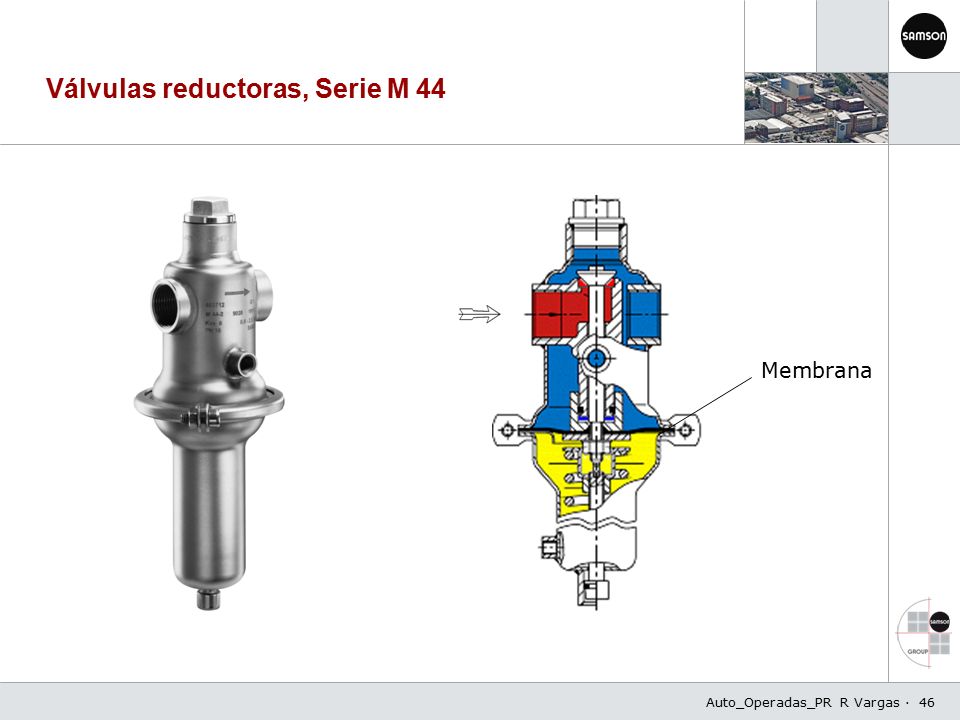

46 Auto_Operadas_PR R Vargas · 46 Válvulas reductoras, Serie M 44 Membrana

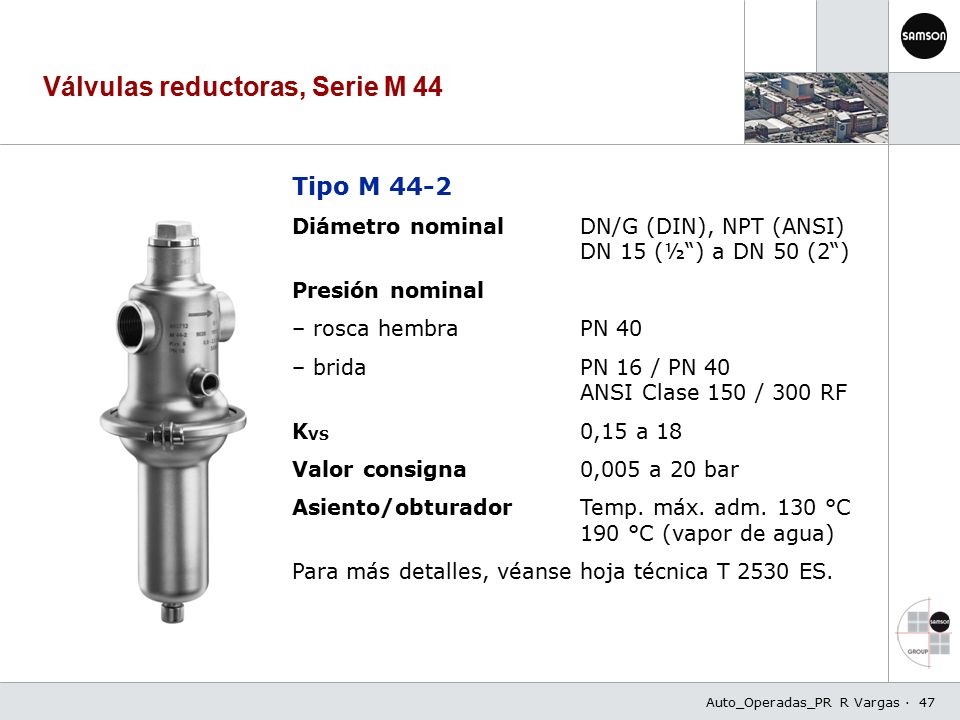

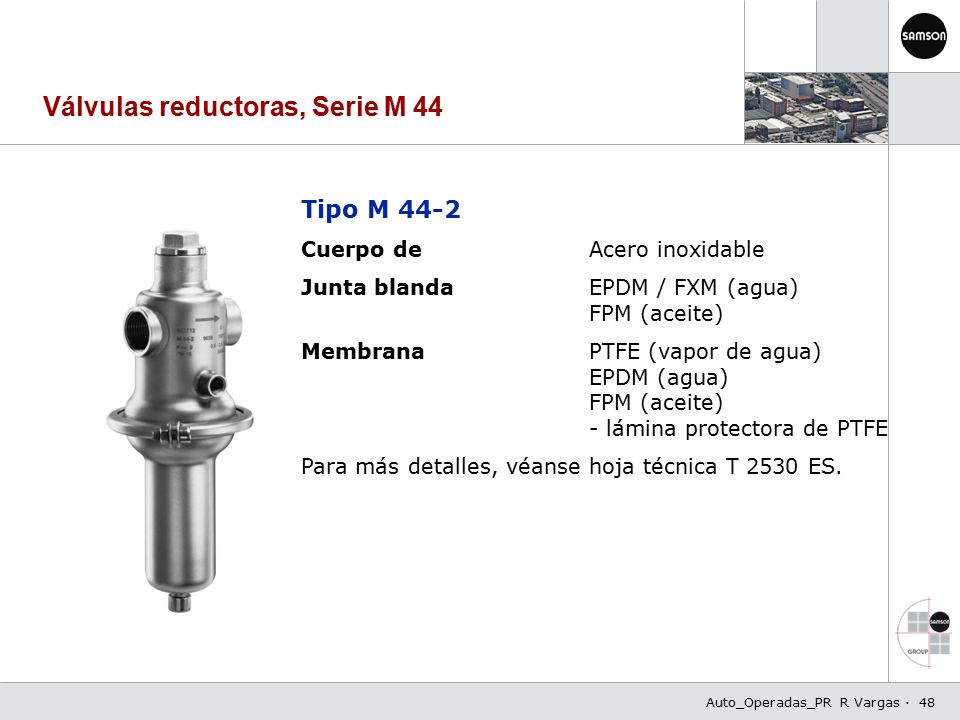

47 Auto_Operadas_PR R Vargas · 47 Válvulas reductoras, Serie M 44 Tipo M 44-2 Diámetro nominalDN/G (DIN), NPT (ANSI) DN 15 (½“) a DN 50 (2“) Presión nominal – rosca hembraPN 40 – bridaPN 16 / PN 40 ANSI Clase 150 / 300 RF K VS 0,15 a 18 Valor consigna 0,005 a 20 bar Asiento/obturadorTemp. máx. adm. 130 °C 190 °C (vapor de agua) Para más detalles, véanse hoja técnica T 2530 ES.

48 Auto_Operadas_PR R Vargas · 48 Válvulas reductoras, Serie M 44 Tipo M 44-2 Cuerpo deAcero inoxidable Junta blandaEPDM / FXM (agua) FPM (aceite) MembranaPTFE (vapor de agua) EPDM (agua) FPM (aceite) - lámina protectora de PTFE Para más detalles, véanse hoja técnica T 2530 ES.

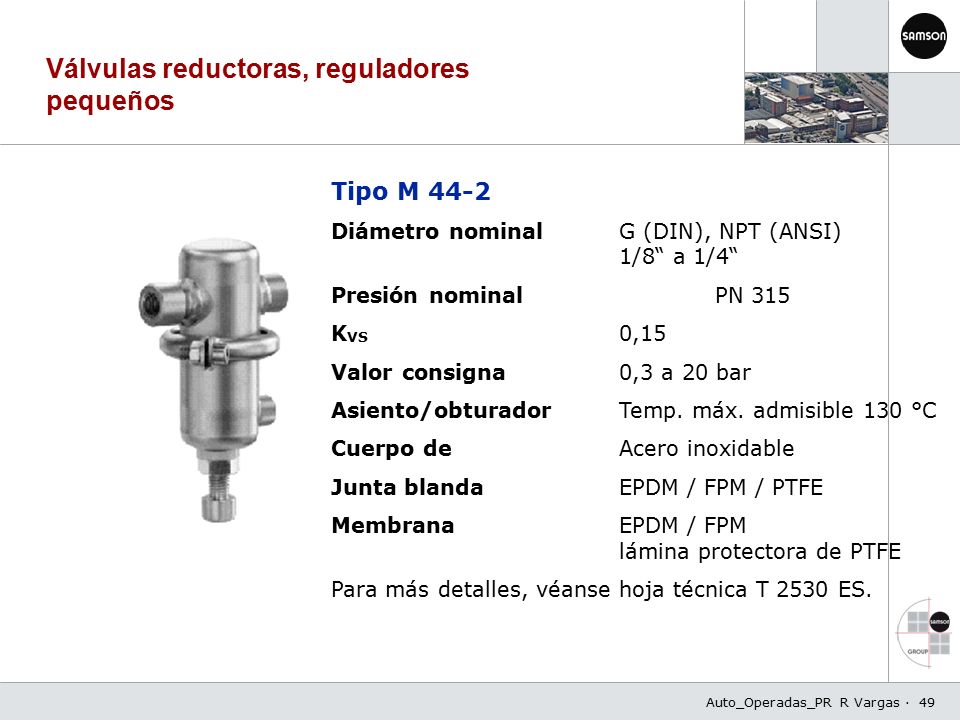

49 Auto_Operadas_PR R Vargas · 49 Válvulas reductoras, reguladores pequeños Tipo M 44-2 Diámetro nominalG (DIN), NPT (ANSI) 1/8“ a 1/4“ Presión nominal PN 315 K VS 0,15 Valor consigna 0,3 a 20 bar Asiento/obturador Temp. máx. admisible 130 °C Cuerpo deAcero inoxidable Junta blandaEPDM / FPM / PTFE Membrana EPDM / FPM lámina protectora de PTFE Para más detalles, véanse hoja técnica T 2530 ES.

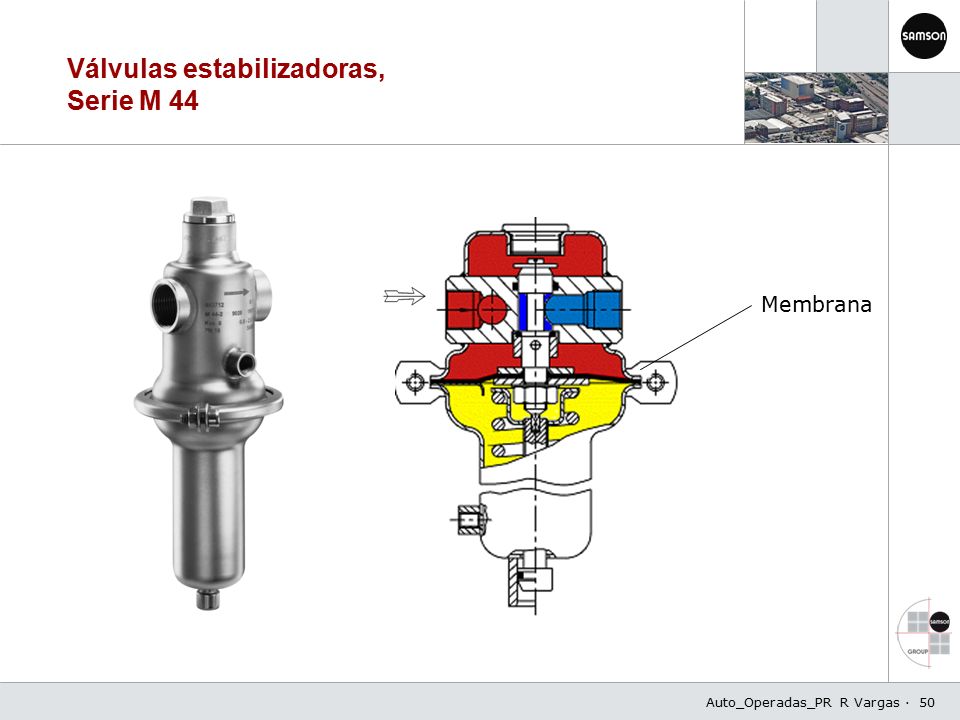

50 Auto_Operadas_PR R Vargas · 50 Válvulas estabilizadoras, Serie M 44 Membrana

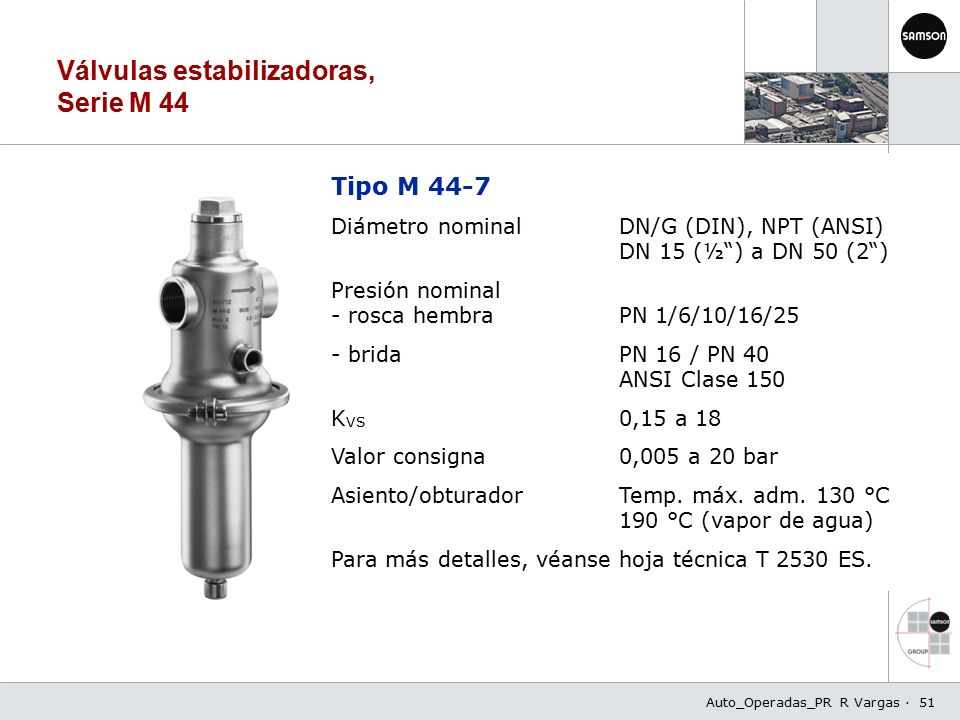

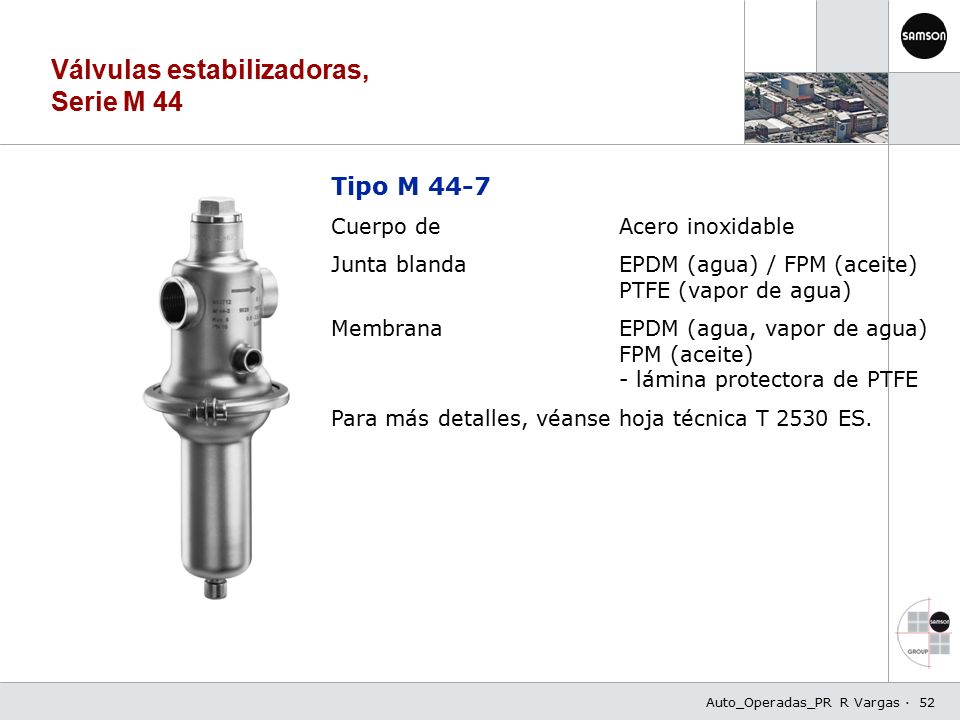

51 Auto_Operadas_PR R Vargas · 51 Válvulas estabilizadoras, Serie M 44 Tipo M 44-7 Diámetro nominalDN/G (DIN), NPT (ANSI) DN 15 (½“) a DN 50 (2“) Presión nominal - rosca hembraPN 1/6/10/16/25 - bridaPN 16 / PN 40 ANSI Clase 150 K VS 0,15 a 18 Valor consigna0,005 a 20 bar Asiento/obturadorTemp. máx. adm. 130 °C 190 °C (vapor de agua) Para más detalles, véanse hoja técnica T 2530 ES.

52 Auto_Operadas_PR R Vargas · 52 Válvulas estabilizadoras, Serie M 44 Tipo M 44-7 Cuerpo deAcero inoxidable Junta blandaEPDM (agua) / FPM (aceite) PTFE (vapor de agua) MembranaEPDM (agua, vapor de agua) FPM (aceite) - lámina protectora de PTFE Para más detalles, véanse hoja técnica T 2530 ES.

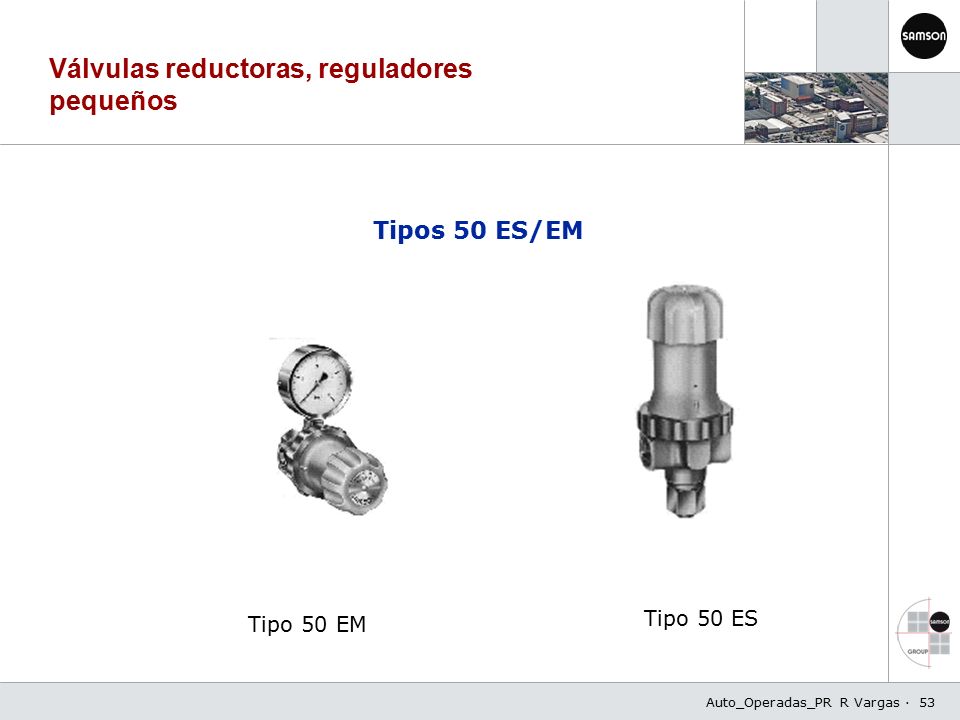

53 Auto_Operadas_PR R Vargas · 53 Válvulas reductoras, reguladores pequeños Tipo 50 EM Tipo 50 ES Tipos 50 ES/EM

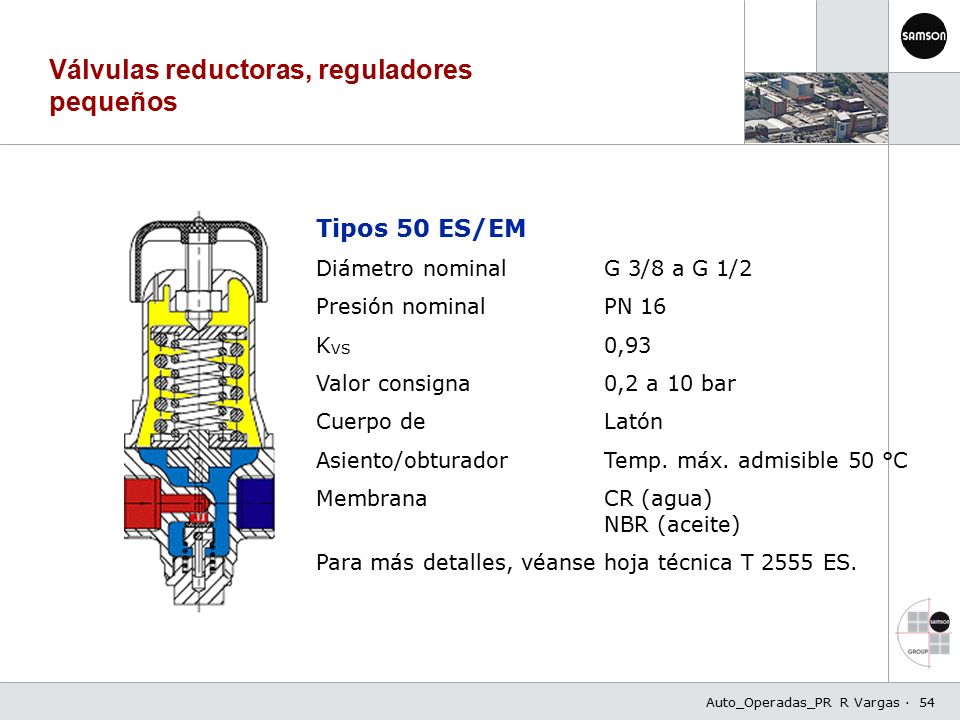

54 Auto_Operadas_PR R Vargas · 54 Válvulas reductoras, reguladores pequeños Tipos 50 ES/EM Diámetro nominal G 3/8 a G 1/2 Presión nominal PN 16 K VS 0,93 Valor consigna 0,2 a 10 bar Cuerpo deLatón Asiento/obturador Temp. máx. admisible 50 °C Membrana CR (agua) NBR (aceite) Para más detalles, véanse hoja técnica T 2555 ES.

55 Auto_Operadas_PR R Vargas · 55 Resumen

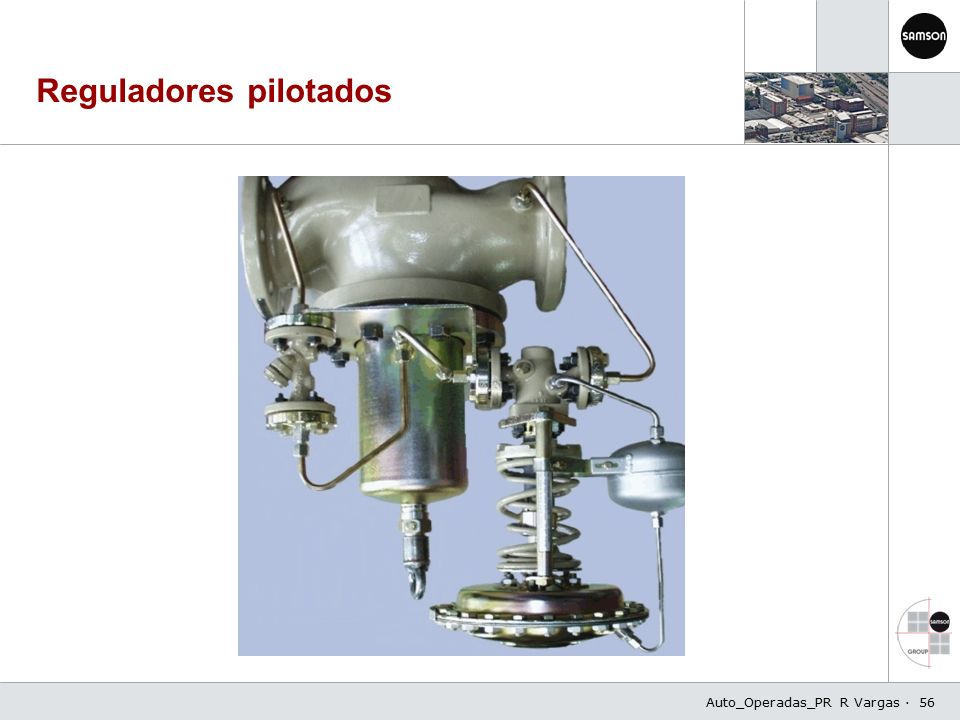

56 Auto_Operadas_PR R Vargas · 56 Reguladores pilotados

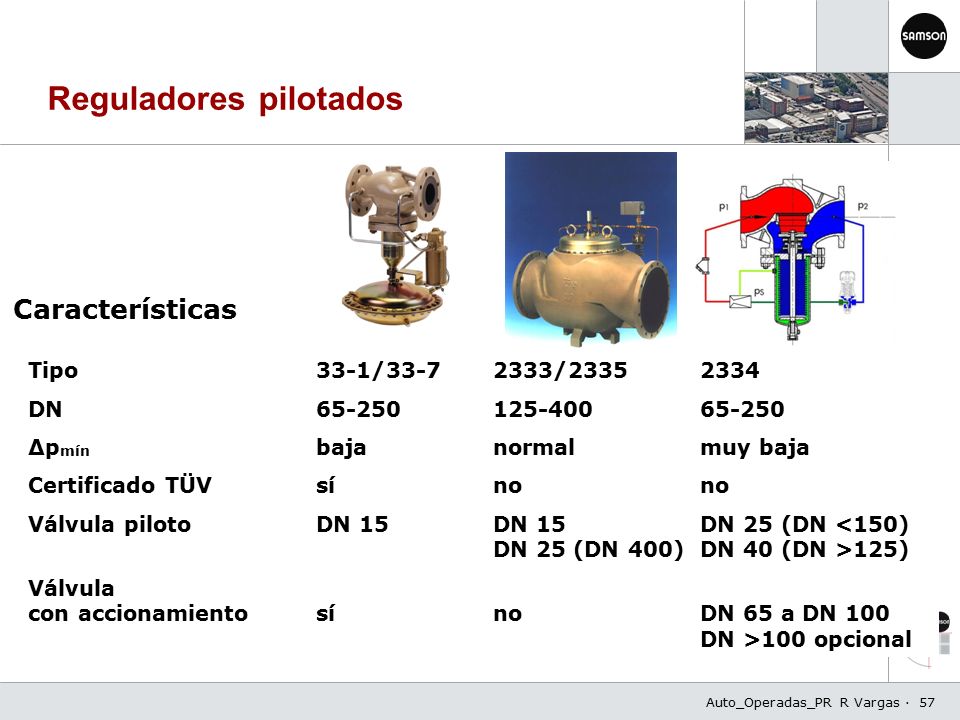

57 Auto_Operadas_PR R Vargas · 57 Reguladores pilotados Características Tipo33-1/33-7 2333/23352334 DN65-250 125-40065-250 Δp mín baja normalmuy baja Certificado TÜVsí nono Válvula pilotoDN 15 DN 15DN 25 (DN 125) Válvula con accionamientosí noDN 65 a DN 100 DN >100 opcional

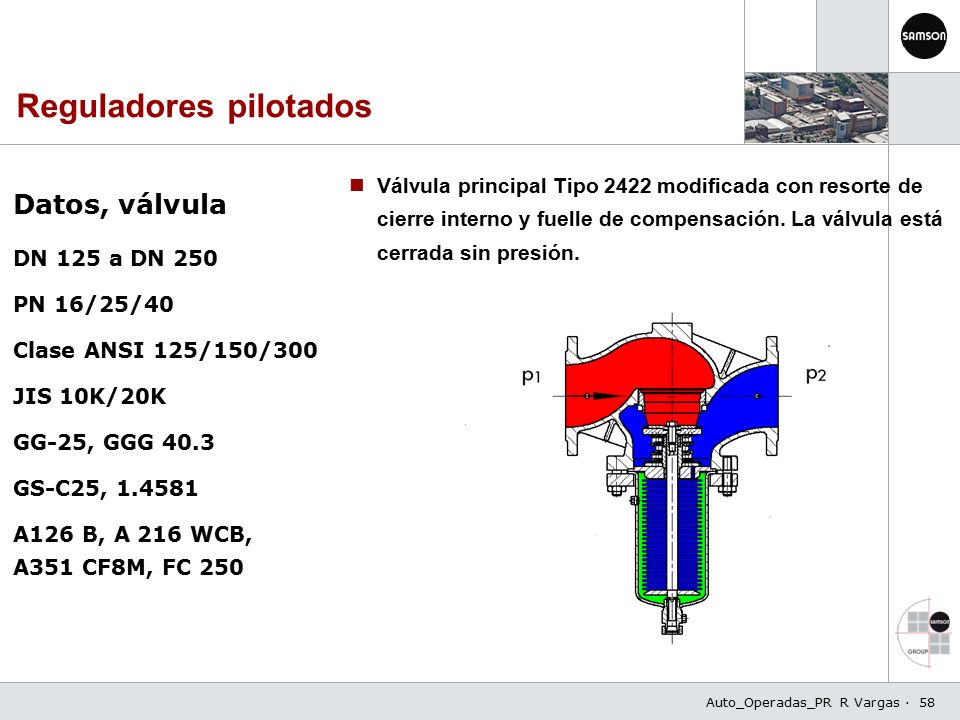

58 Auto_Operadas_PR R Vargas · 58 Reguladores pilotados Válvula principal Tipo 2422 modificada con resorte de cierre interno y fuelle de compensación. La válvula está cerrada sin presión. Datos, válvula DN 125 a DN 250 PN 16/25/40 Clase ANSI 125/150/300 JIS 10K/20K GG-25, GGG 40.3 GS-C25, 1.4581 A126 B, A 216 WCB, A351 CF8M, FC 250

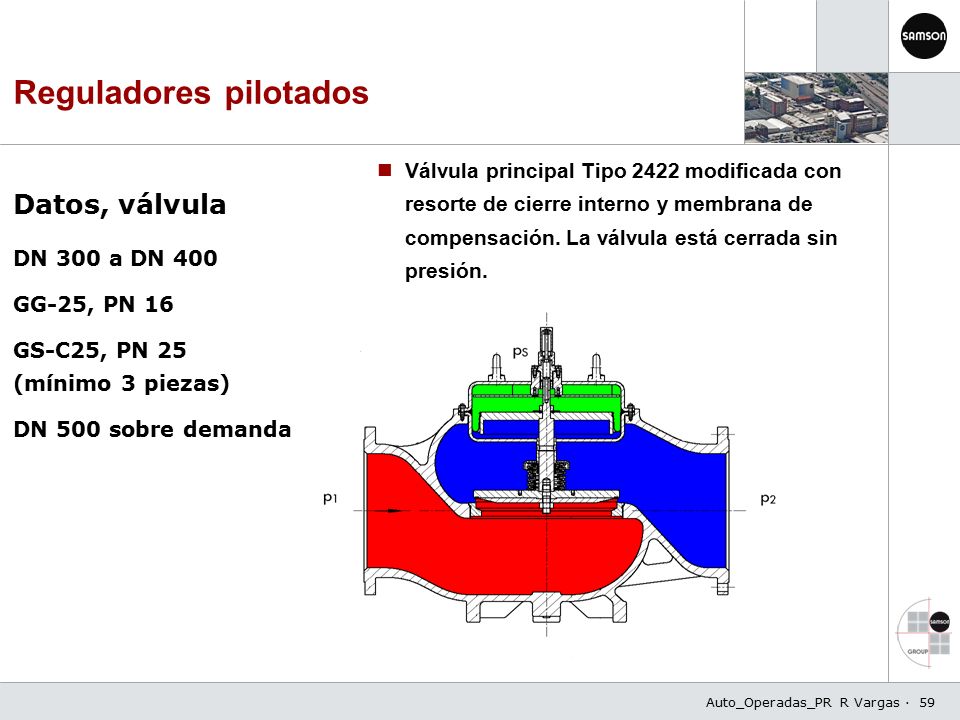

59 Auto_Operadas_PR R Vargas · 59 Reguladores pilotados Válvula principal Tipo 2422 modificada con resorte de cierre interno y membrana de compensación. La válvula está cerrada sin presión. Datos, válvula DN 300 a DN 400 GG-25, PN 16 GS-C25, PN 25 (mínimo 3 piezas) DN 500 sobre demanda

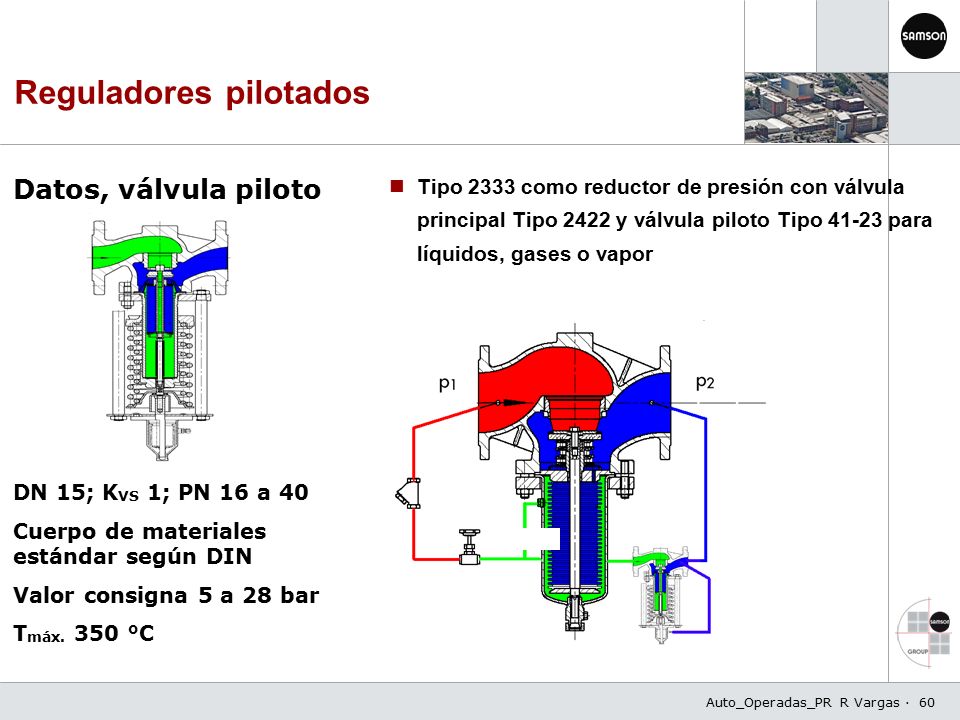

60 Auto_Operadas_PR R Vargas · 60 Datos, válvula piloto Reguladores pilotados Tipo 2333 como reductor de presión con válvula principal Tipo 2422 y válvula piloto Tipo 41-23 para líquidos, gases o vapor DN 15; K VS 1; PN 16 a 40 Cuerpo de materiales estándar según DIN Valor consigna 5 a 28 bar T máx. 350 °C

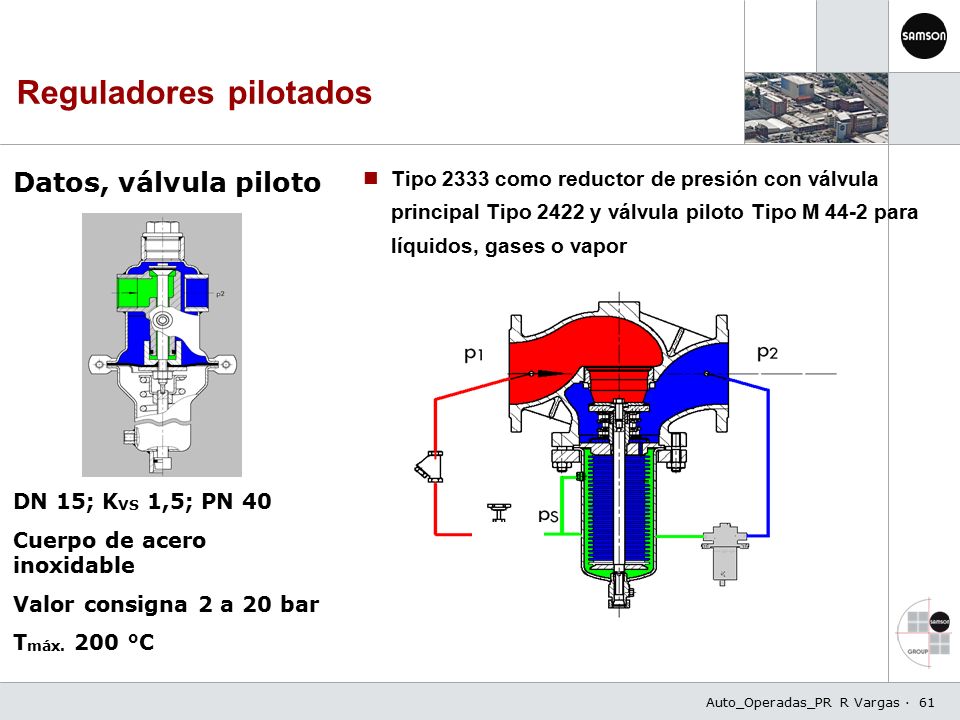

61 Auto_Operadas_PR R Vargas · 61 Reguladores pilotados Tipo 2333 como reductor de presión con válvula principal Tipo 2422 y válvula piloto Tipo M 44-2 para líquidos, gases o vapor Datos, válvula piloto DN 15; K VS 1,5; PN 40 Cuerpo de acero inoxidable Valor consigna 2 a 20 bar T máx. 200 °C

62 Auto_Operadas_PR R Vargas · 62 Reguladores pilotados Tipo 2333 como reductor de presión con válvula principal Tipo 2422 y válvula piloto Tipo 50 ES para líquidos o gases Datos, válvula piloto DN 15; K VS 0,93; PN 16 Cuerpo de latón Valor consigna 2 a 10 bar T máx. 50 °C P2P2 PsPs

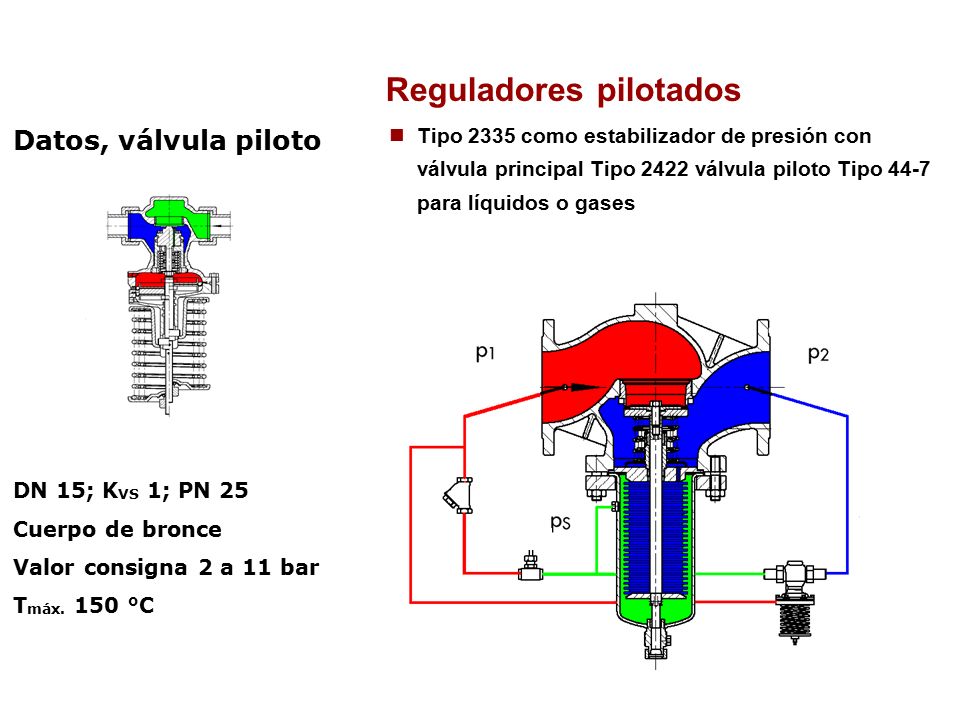

63 Reguladores pilotados Tipo 2335 como estabilizador de presión con válvula principal Tipo 2422 válvula piloto Tipo 44-7 para líquidos o gases Datos, válvula piloto DN 15; K VS 1; PN 25 Cuerpo de bronce Valor consigna 2 a 11 bar T máx. 150 °C

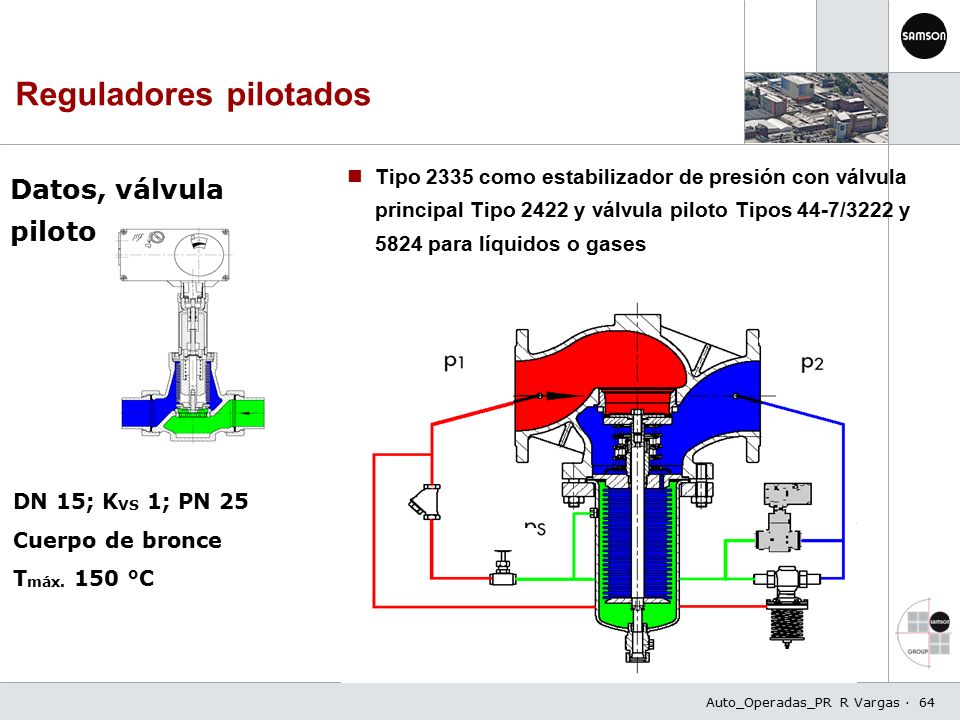

64 Auto_Operadas_PR R Vargas · 64 Reguladores pilotados Tipo 2335 como estabilizador de presión con válvula principal Tipo 2422 y válvula piloto Tipos 44-7/3222 y 5824 para líquidos o gases Datos, válvula piloto DN 15; K VS 1; PN 25 Cuerpo de bronce T máx. 150 °C

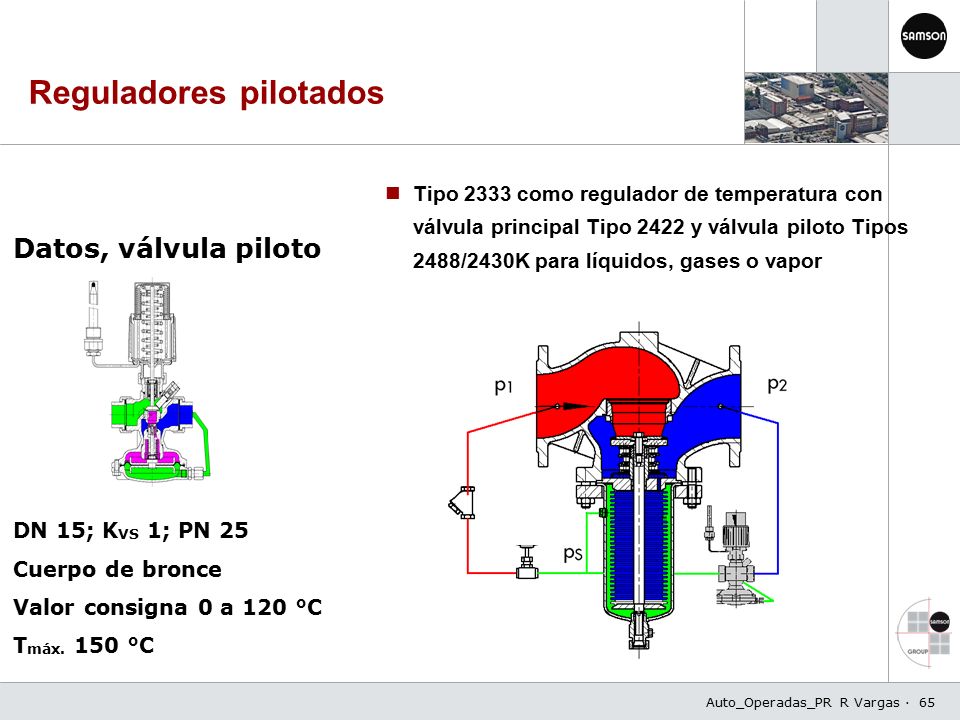

65 Auto_Operadas_PR R Vargas · 65 Reguladores pilotados Tipo 2333 como regulador de temperatura con válvula principal Tipo 2422 y válvula piloto Tipos 2488/2430K para líquidos, gases o vapor Datos, válvula piloto DN 15; K VS 1; PN 25 Cuerpo de bronce Valor consigna 0 a 120 °C T máx. 150 °C

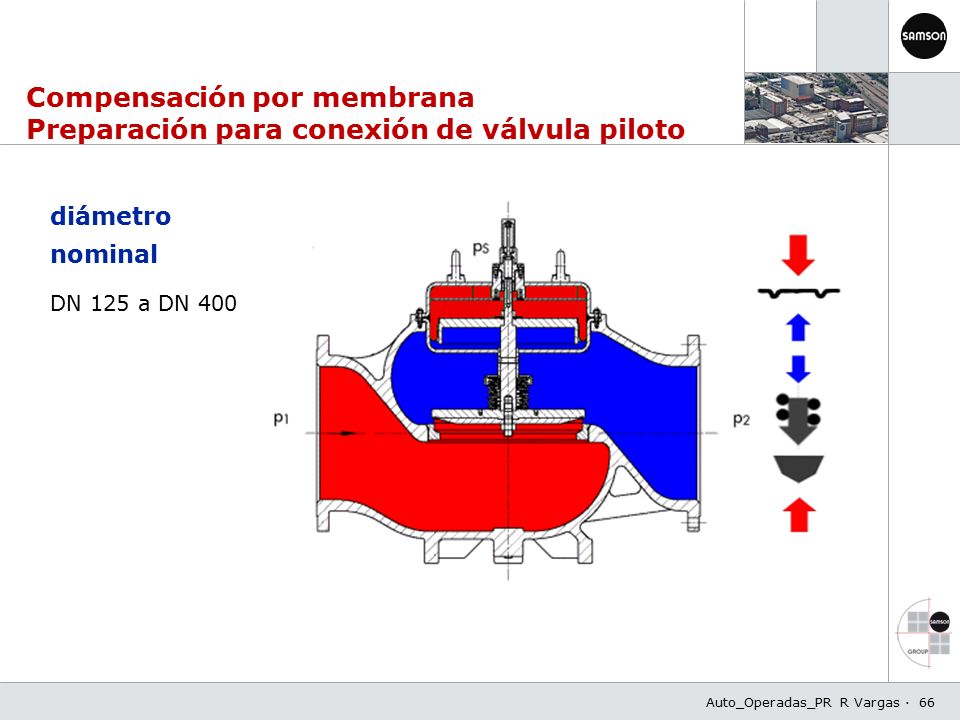

66 Auto_Operadas_PR R Vargas · 66 diámetro nominal DN 125 a DN 400 Compensación por membrana Preparación para conexión de válvula piloto

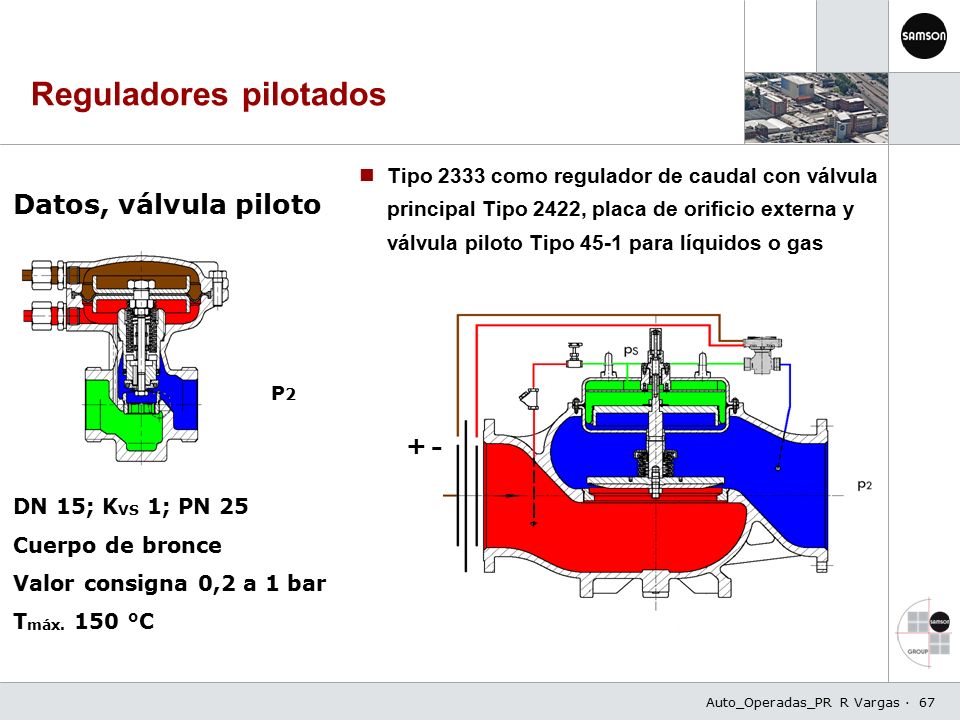

67 Auto_Operadas_PR R Vargas · 67 Reguladores pilotados Tipo 2333 como regulador de caudal con válvula principal Tipo 2422, placa de orificio externa y válvula piloto Tipo 45-1 para líquidos o gas Datos, válvula piloto PsP2P2 DN 15; K VS 1; PN 25 Cuerpo de bronce Valor consigna 0,2 a 1 bar T máx. 150 °C + -

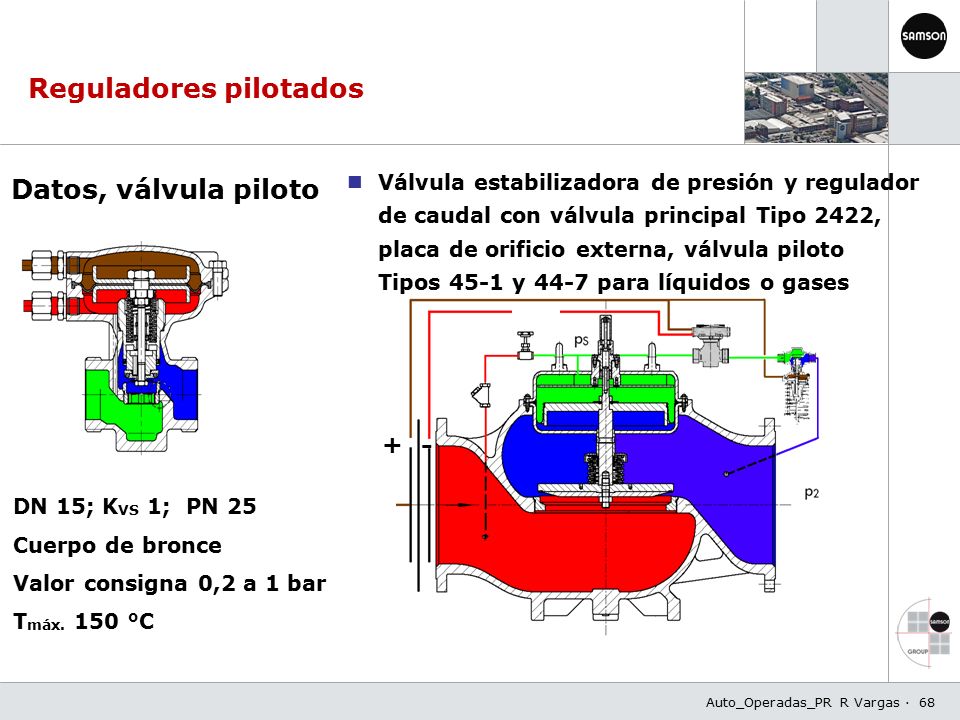

68 Auto_Operadas_PR R Vargas · 68 Reguladores pilotados Datos, válvula piloto DN 15; K VS 1; PN 25 Cuerpo de bronce Valor consigna 0,2 a 1 bar T máx. 150 °C + - Válvula estabilizadora de presión y regulador de caudal con válvula principal Tipo 2422, placa de orificio externa, válvula piloto Tipos 45-1 y 44-7 para líquidos o gases

69 Reguladores pilotados Datos, válvula piloto Tipo 2333 como regulador de presión diferencial con válvula principal Tipo 2422 y válvula piloto Tipo 45-2 para líquidos o gases DN 15; K VS 1; PN 25 Cuerpo de bronce Valor consigna 0,5 a 4 bar T máx. 150 °C - +

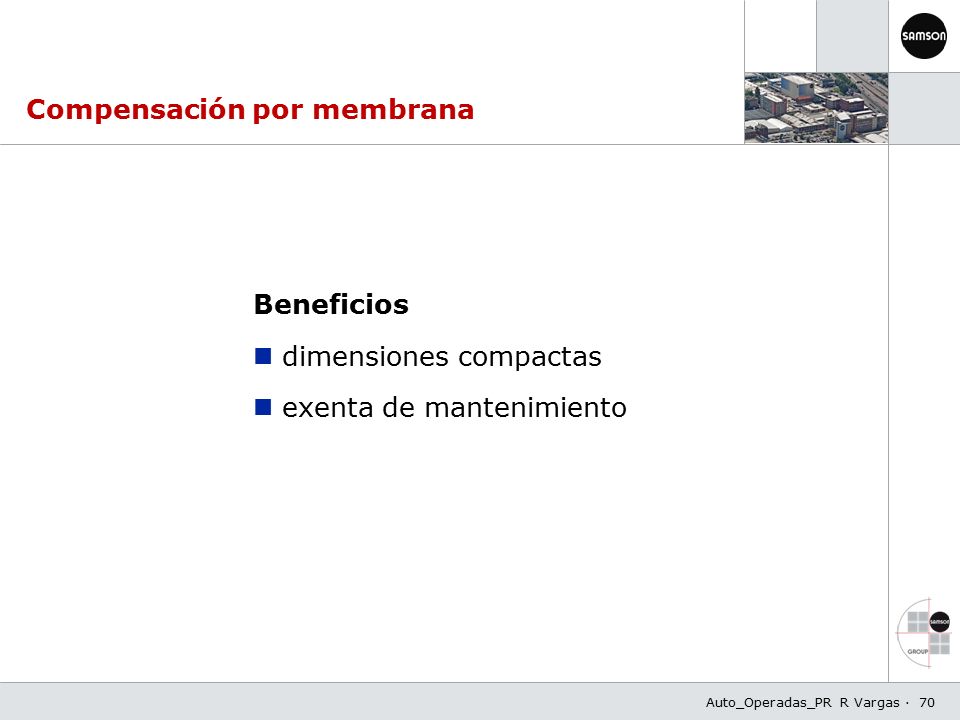

70 Auto_Operadas_PR R Vargas · 70 Compensación por membrana Beneficios dimensiones compactas exenta de mantenimiento

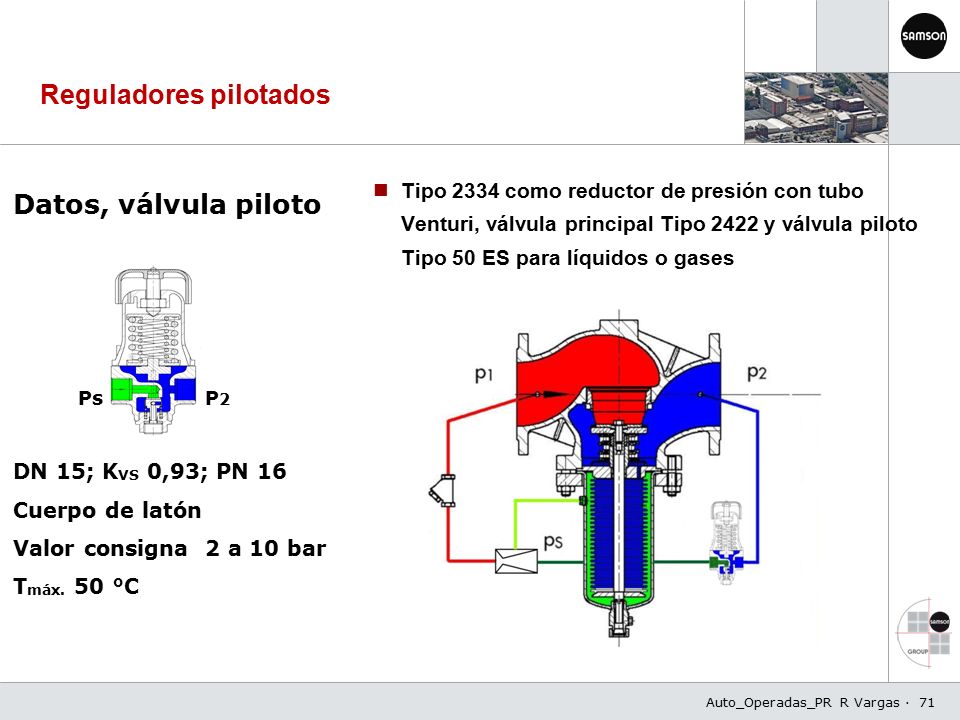

71 Auto_Operadas_PR R Vargas · 71 Reguladores pilotados Tipo 2334 como reductor de presión con tubo Venturi, válvula principal Tipo 2422 y válvula piloto Tipo 50 ES para líquidos o gases Datos, válvula piloto DN 15; K VS 0,93; PN 16 Cuerpo de latón Valor consigna 2 a 10 bar T máx. 50 °C P2P2 Ps

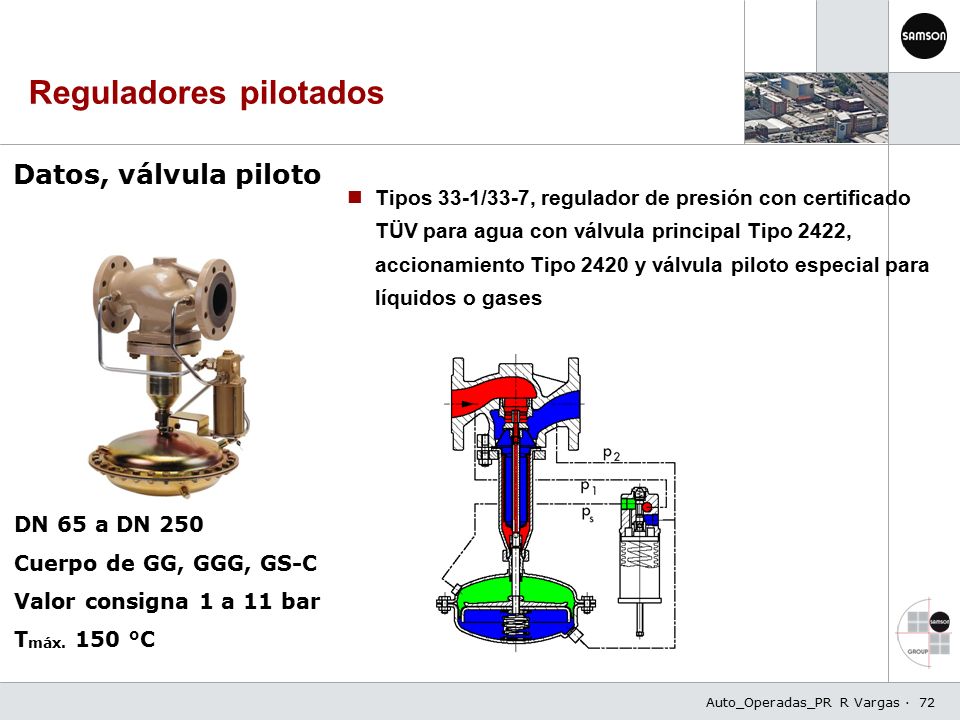

72 Auto_Operadas_PR R Vargas · 72 Reguladores pilotados Tipos 33-1/33-7, regulador de presión con certificado TÜV para agua con válvula principal Tipo 2422, accionamiento Tipo 2420 y válvula piloto especial para líquidos o gases Datos, válvula piloto Ps DN 65 a DN 250 Cuerpo de GG, GGG, GS-C Valor consigna 1 a 11 bar T máx. 150 °C

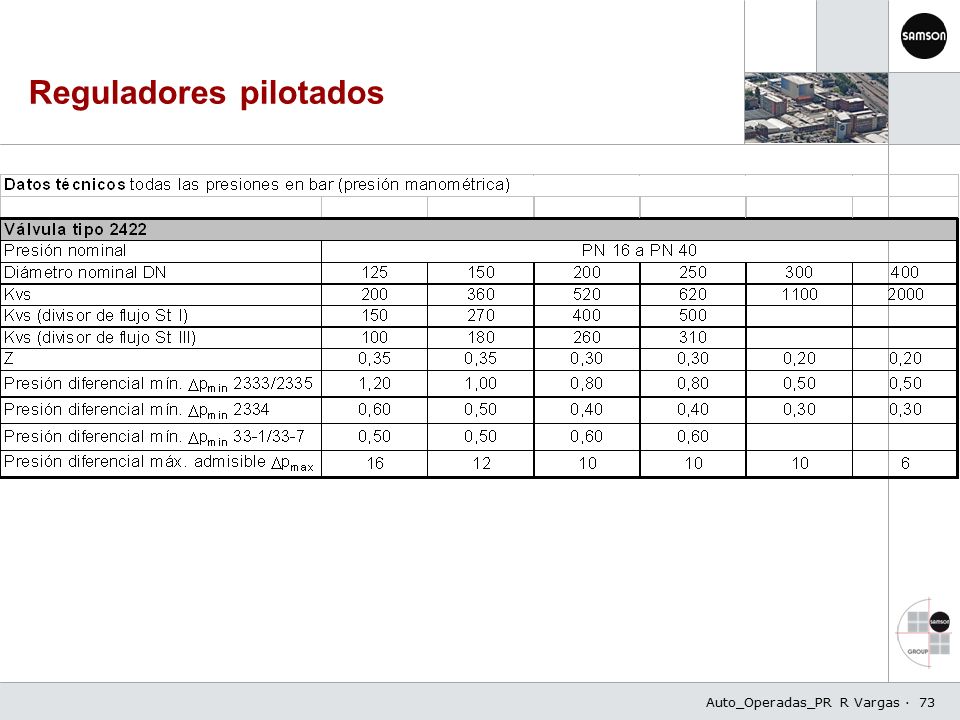

73 Auto_Operadas_PR R Vargas · 73 Reguladores pilotados

74 Auto_Operadas_PR R Vargas · 74 Regulador de presión con control directo ¡Nota! Combinaciones como esta incluyendo una válvula Tipo 2114 y un accionamiento Tipo 2415 o 2418 pueden causar fallos, especialmente en aplicaciones de vapor

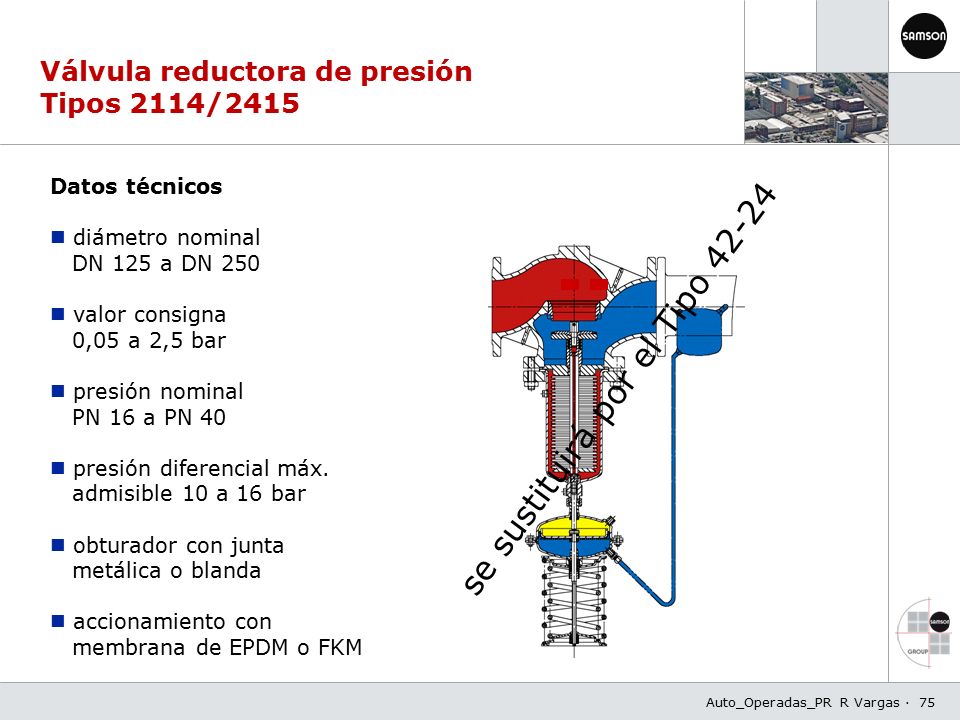

75 Auto_Operadas_PR R Vargas · 75 Datos técnicos diámetro nominal DN 125 a DN 250 valor consigna 0,05 a 2,5 bar presión nominal PN 16 a PN 40 presión diferencial máx. admisible 10 a 16 bar obturador con junta metálica o blanda accionamiento con membrana de EPDM o FKM se sustituirá por el Tipo 42-24 Válvula reductora de presión Tipos 2114/2415

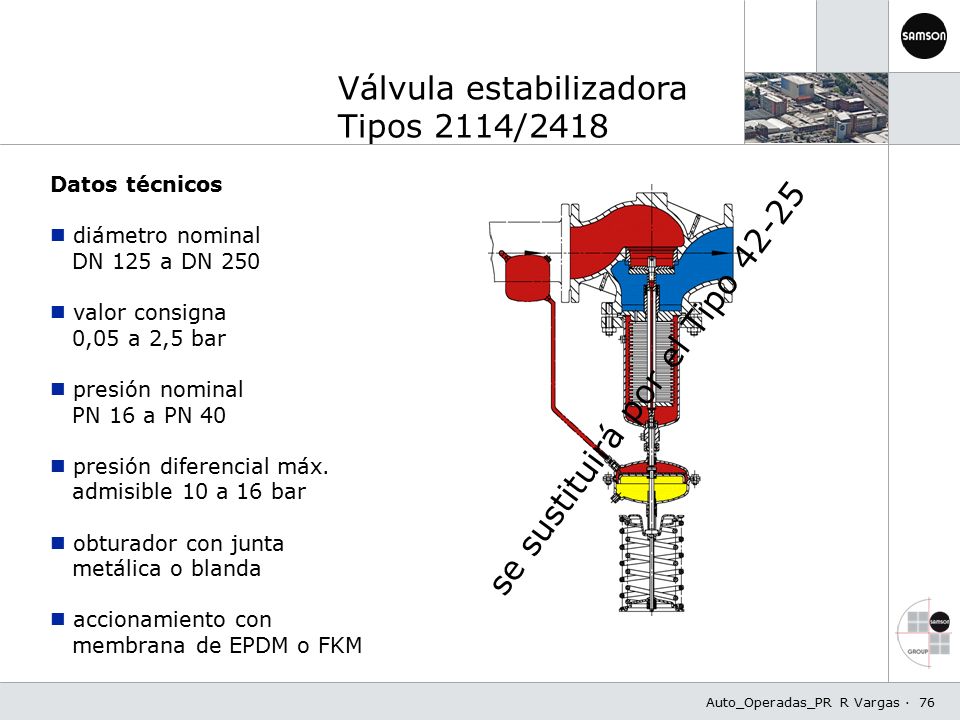

76 Auto_Operadas_PR R Vargas · 76 Válvula estabilizadora Tipos 2114/2418 se sustituirá por el Tipo 42-25 Datos técnicos diámetro nominal DN 125 a DN 250 valor consigna 0,05 a 2,5 bar presión nominal PN 16 a PN 40 presión diferencial máx. admisible 10 a 16 bar obturador con junta metálica o blanda accionamiento con membrana de EPDM o FKM

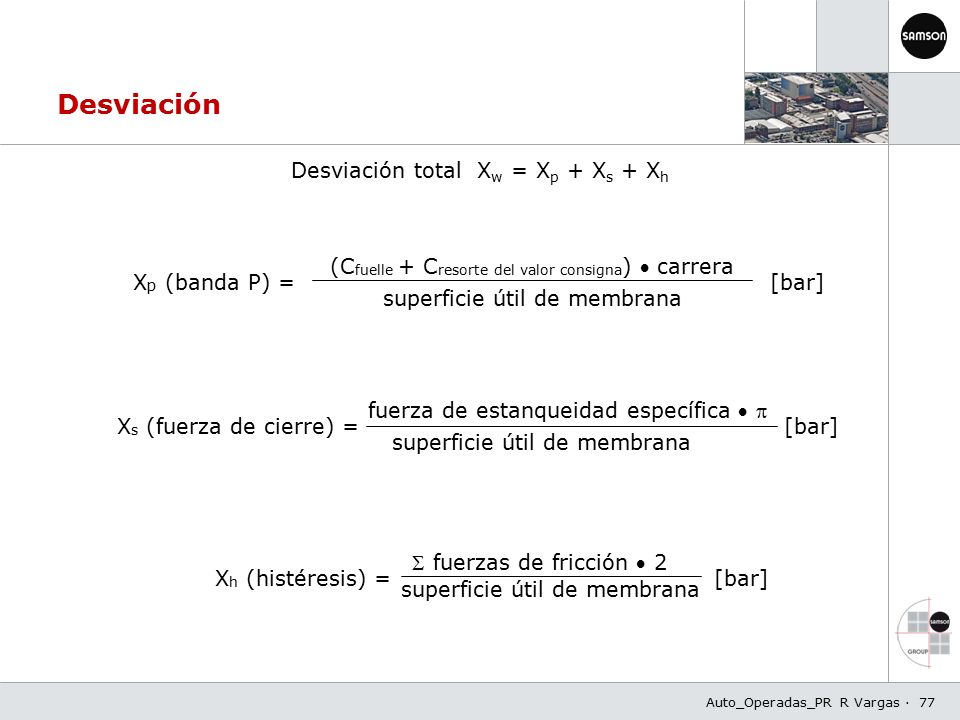

77 Auto_Operadas_PR R Vargas · 77 Desviación Desviación total X w = X p + X s + X h X s (fuerza de cierre) = superficie útil de membrana fuerza de estanqueidad específica   [bar]X h (histéresis) = superficie útil de membrana  fuerzas de fricción  2 [bar]X p (banda P) = superficie útil de membrana (C fuelle + C resorte del valor consigna )  carrera [bar]

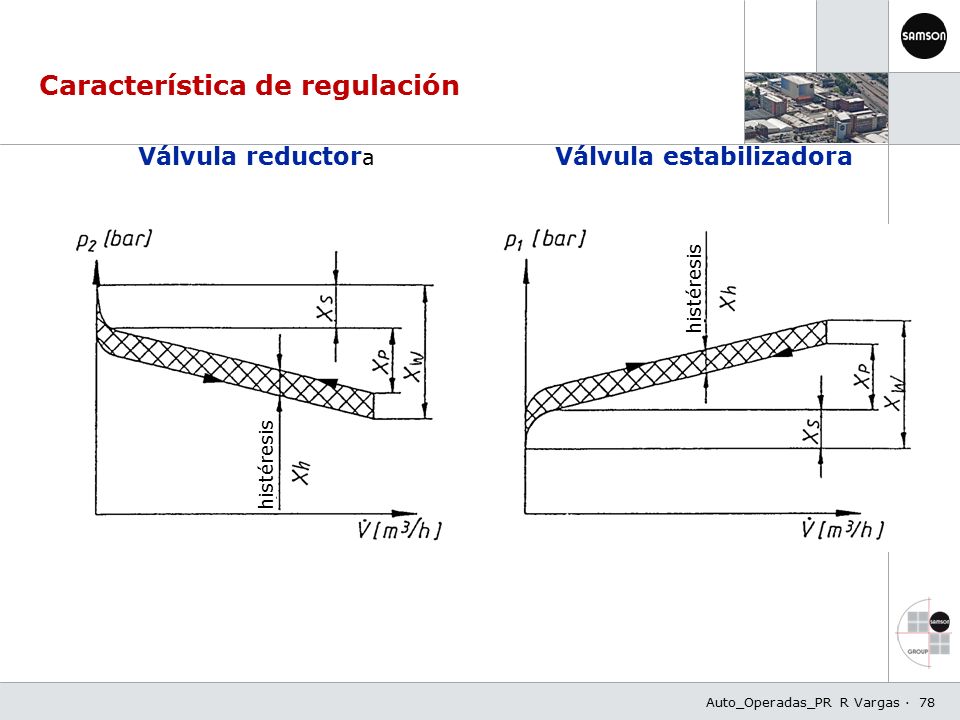

78 Auto_Operadas_PR R Vargas · 78 Característica de regulación Válvula reductor a histéresis Válvula estabilizadora histéresis

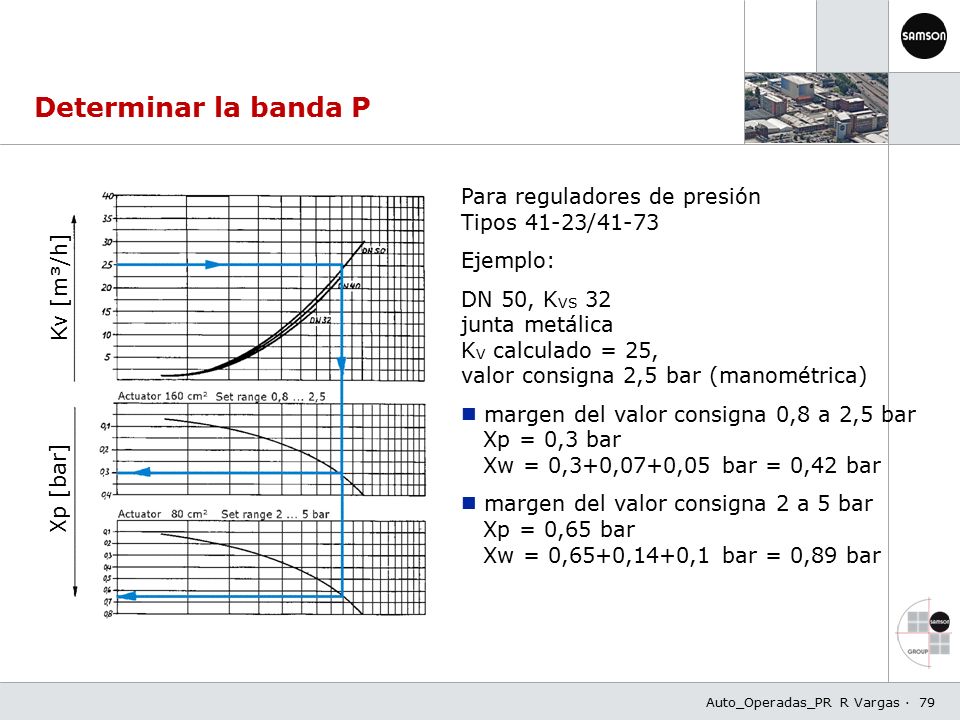

79 Auto_Operadas_PR R Vargas · 79 Determinar la banda P Para reguladores de presión Tipos 41-23/41-73 Ejemplo: DN 50, K VS 32 junta metálica K V calculado = 25, valor consigna 2,5 bar (manométrica) margen del valor consigna 0,8 a 2,5 bar Xp = 0,3 bar Xw = 0,3+0,07+0,05 bar = 0,42 bar margen del valor consigna 2 a 5 bar Xp = 0,65 bar Xw = 0,65+0,14+0,1 bar = 0,89 bar Xp [bar] Kv [m³/h]
