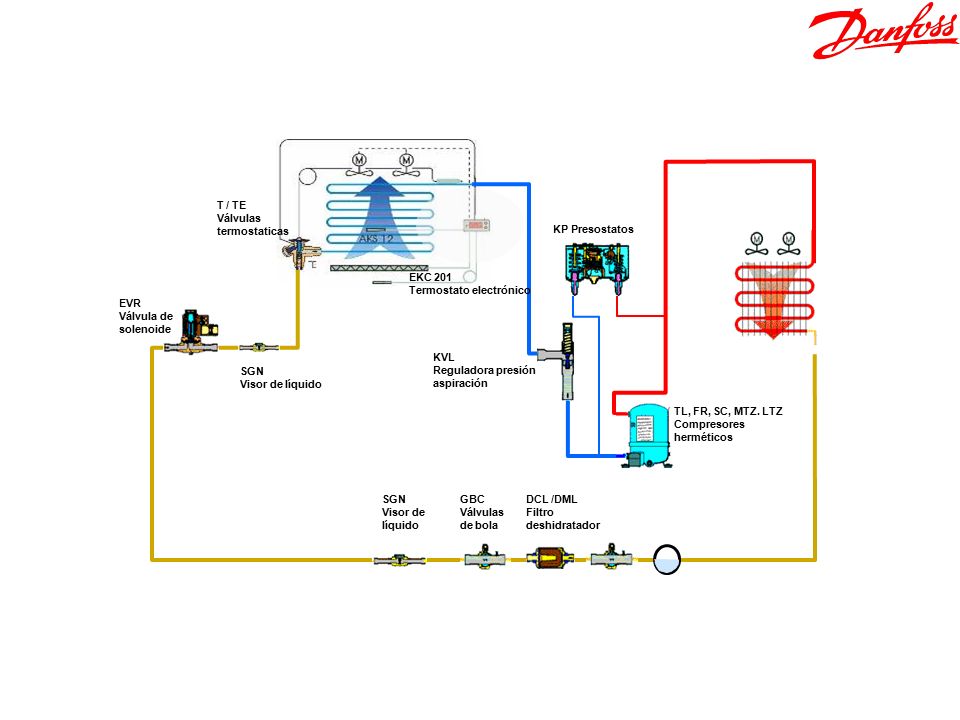

1 KVL Reguladora presión aspiración KP Presostatos EKC 201 Termostato electrónico T / TE Válvulas termostaticas EVR Válvula de solenoide SGN Visor de líquido TL, FR, SC, MTZ. LTZ Compresores herméticos GBC Válvulas de bola DCL /DML Filtro deshidratador SGN Visor de líquido

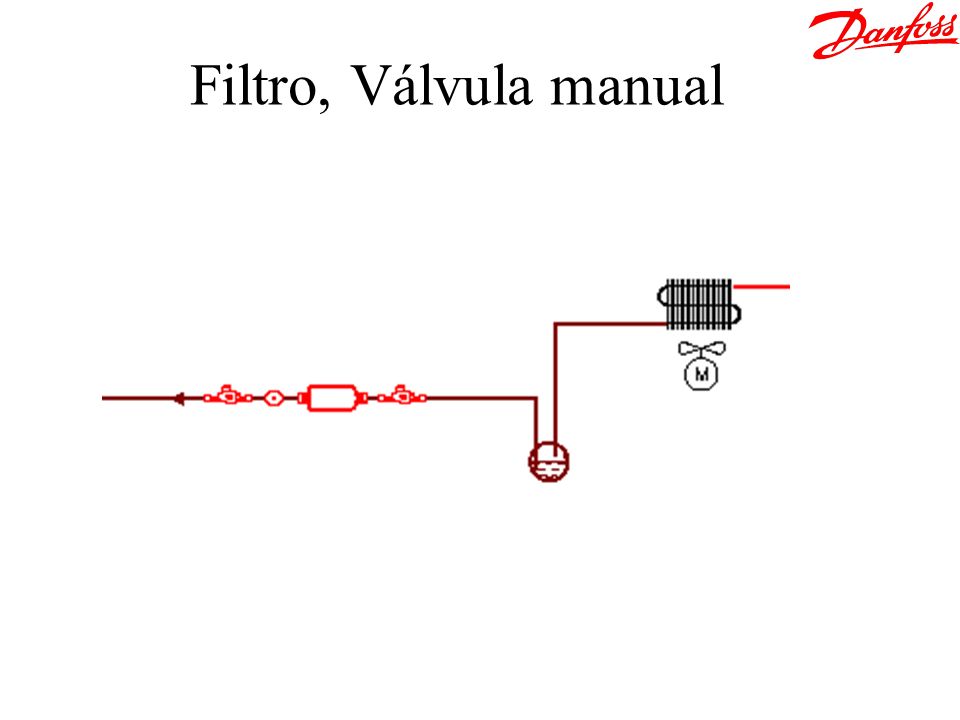

2 Filtro, Válvula manual

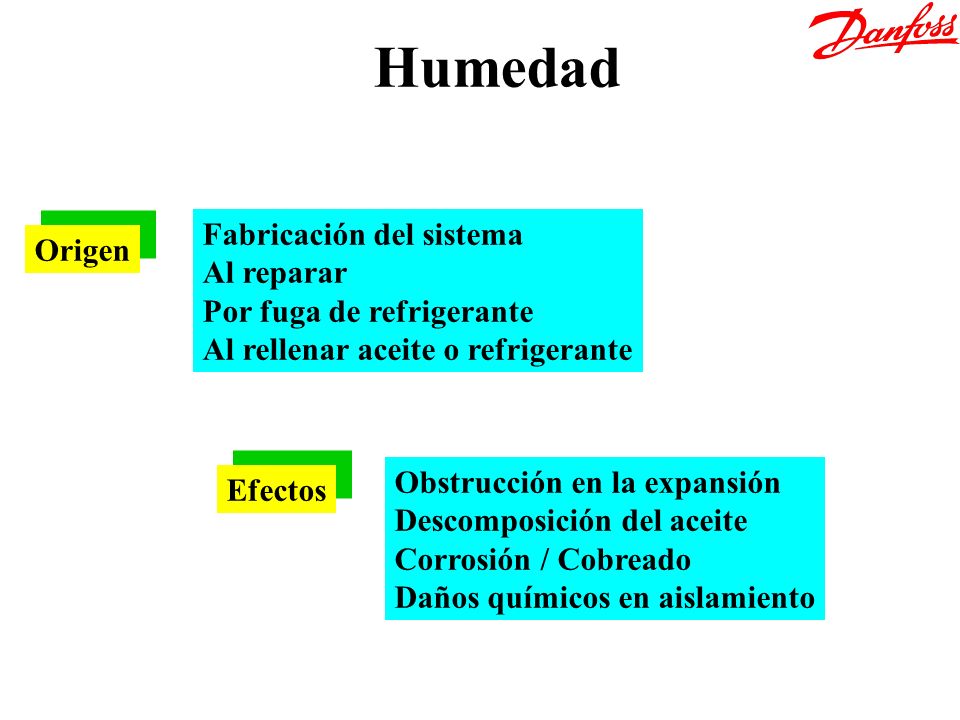

3 Humedad Fabricación del sistema Al reparar Por fuga de refrigerante Al rellenar aceite o refrigerante Origen Efectos Obstrucción en la expansión Descomposición del aceite Corrosión / Cobreado Daños químicos en aislamiento

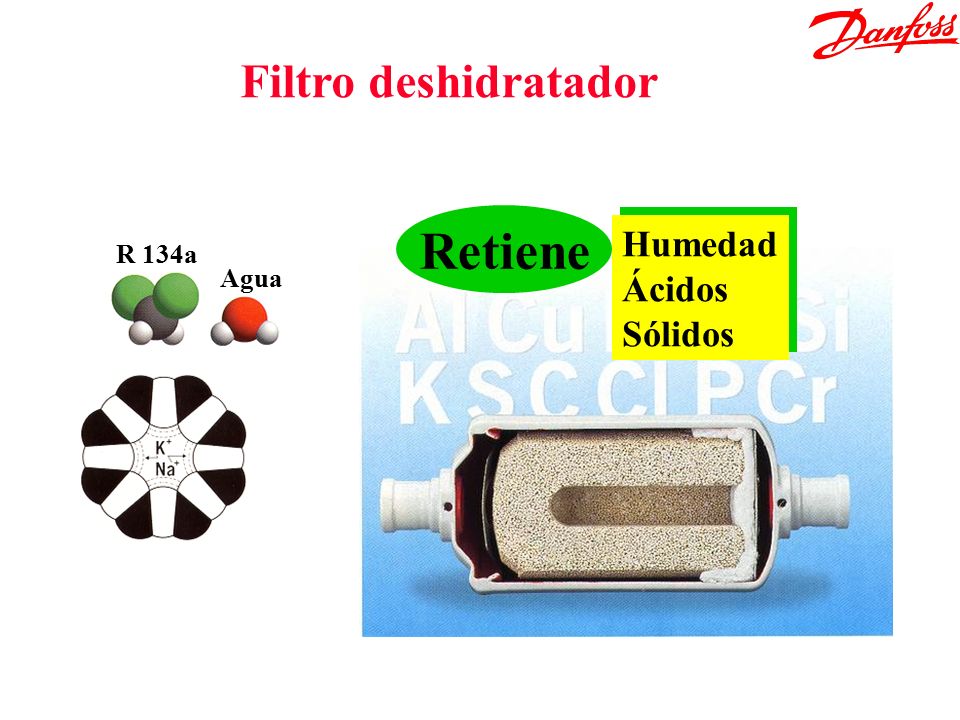

4 R 134a Agua Filtro deshidratador Humedad Ácidos Sólidos Humedad Ácidos Sólidos Retiene

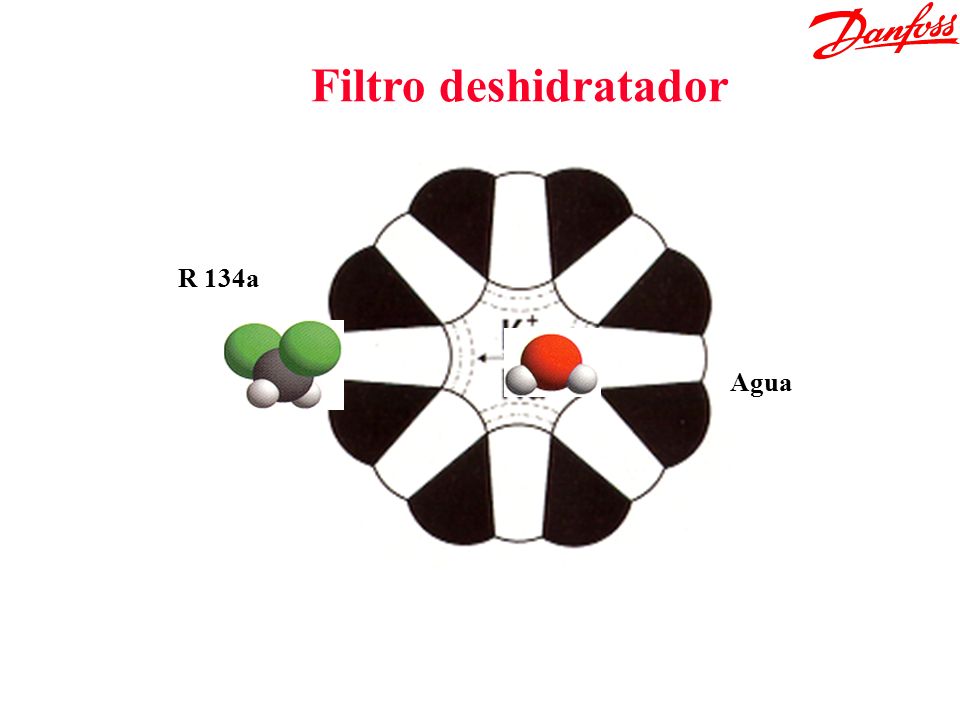

5 R 134a Filtro deshidratador Agua

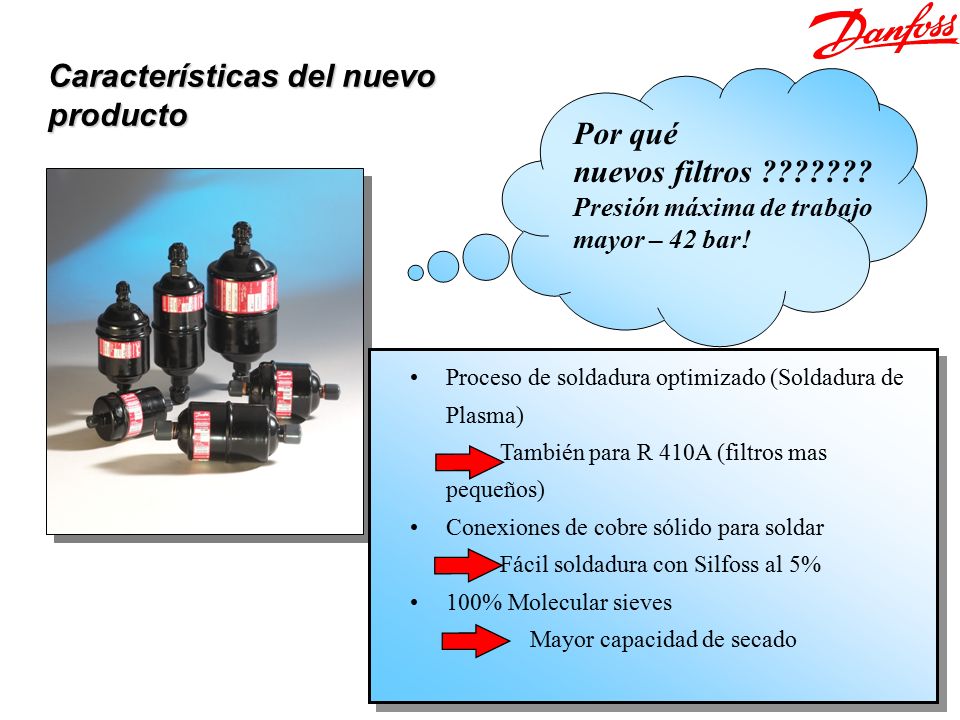

6 Proceso de soldadura optimizado (Soldadura de Plasma) También para R 410A (filtros mas pequeños) Conexiones de cobre sólido para soldar Fácil soldadura con Silfoss al 5% 100% Molecular sieves Mayor capacidad de secado Características del nuevo producto Por qué nuevos filtros ??????? Presión máxima de trabajo mayor – 42 bar!

7 Soldadura Always solder in well-ventilated area Always wet wrap ends to prevent excess heat Always point flame away from paint See instruction sheet for complete warning ! WARNING El sobrecalentamiento de la pintura puede provocar humos tóxicos. Soldar en áreas bien ventiladas Durante la soldadura cubrir con un paño húmedo Evitar que la llama vaya dirigida al filtro

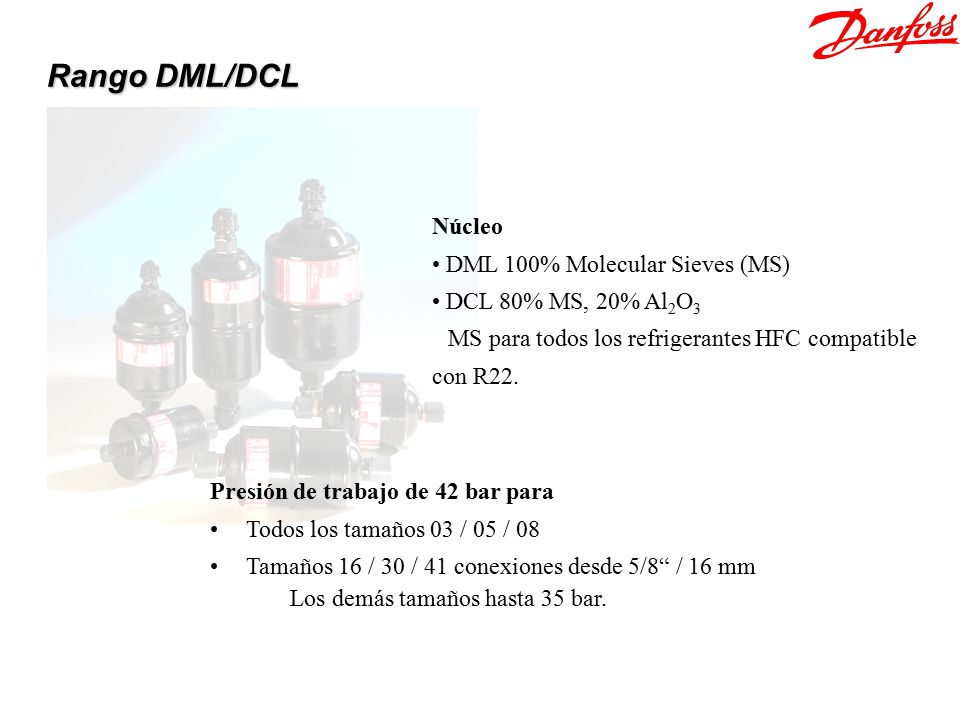

8 Rango DML/DCL Presión de trabajo de 42 bar para Todos los tamaños 03 / 05 / 08 Tamaños 16 / 30 / 41 conexiones desde 5/8“ / 16 mm Los demás tamaños hasta 35 bar. Núcleo DML 100% Molecular Sieves (MS) DCL 80% MS, 20% Al 2 O 3 MS para todos los refrigerantes HFC compatible con R22.

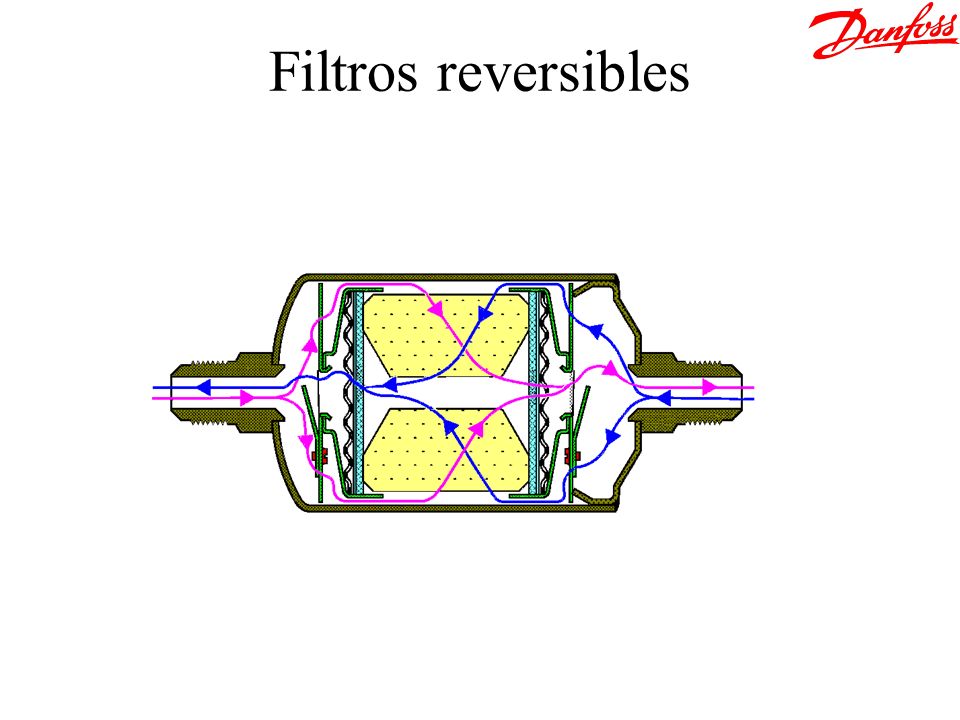

9 Filtros reversibles

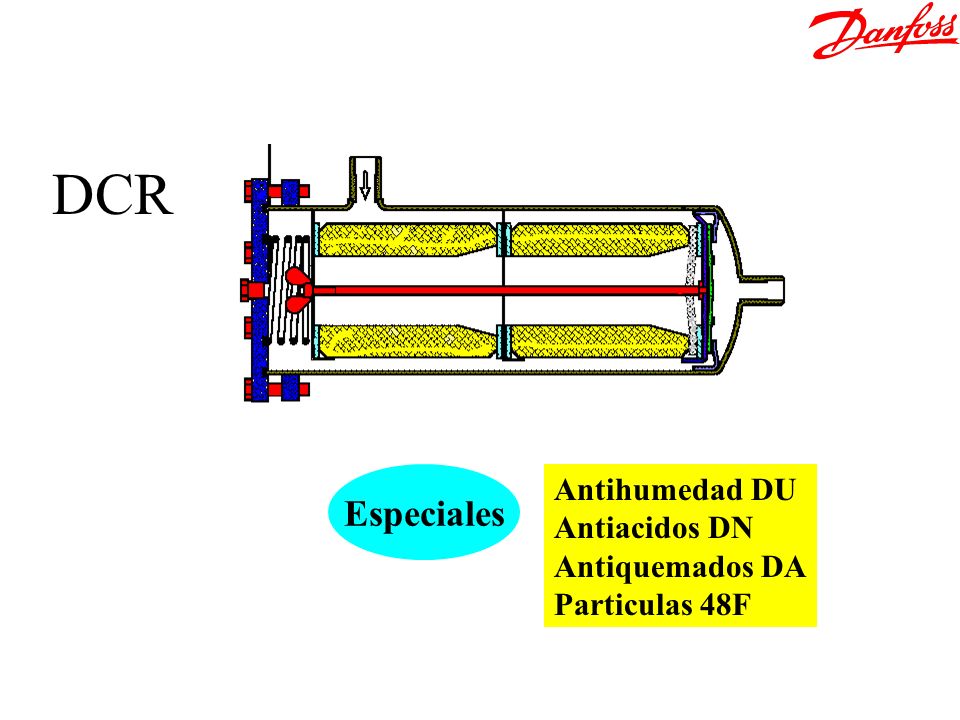

10 Antihumedad DU Antiacidos DN Antiquemados DA Particulas 48F Especiales DCR

11 Visor de líquido SGN

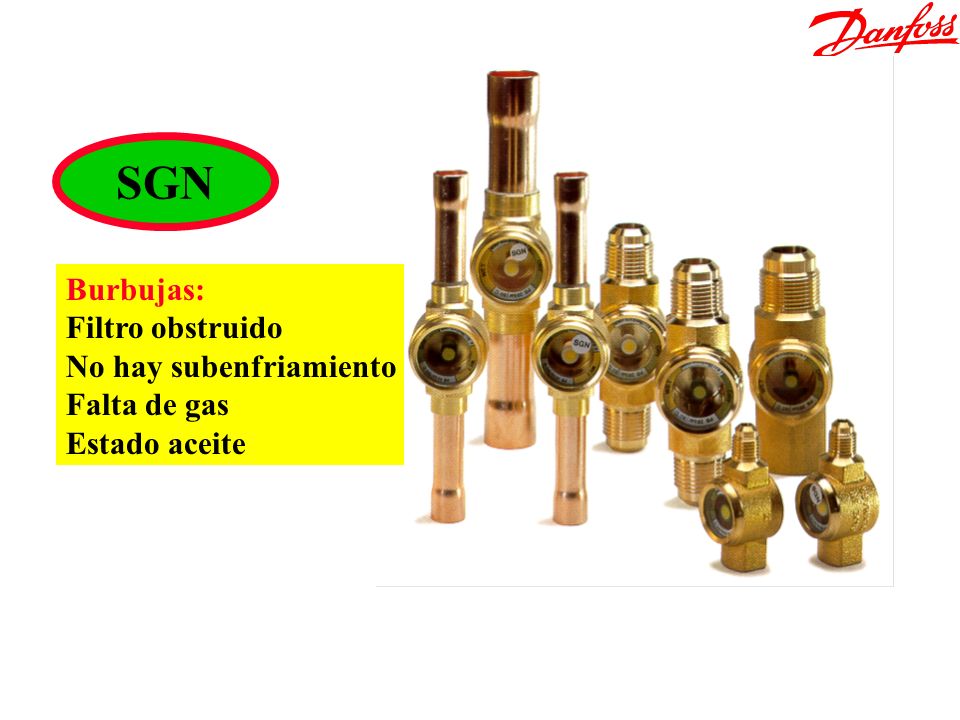

12 Bodegón SGI/SGN SGN Burbujas: Filtro obstruido No hay subenfriamiento Falta de gas Estado aceite

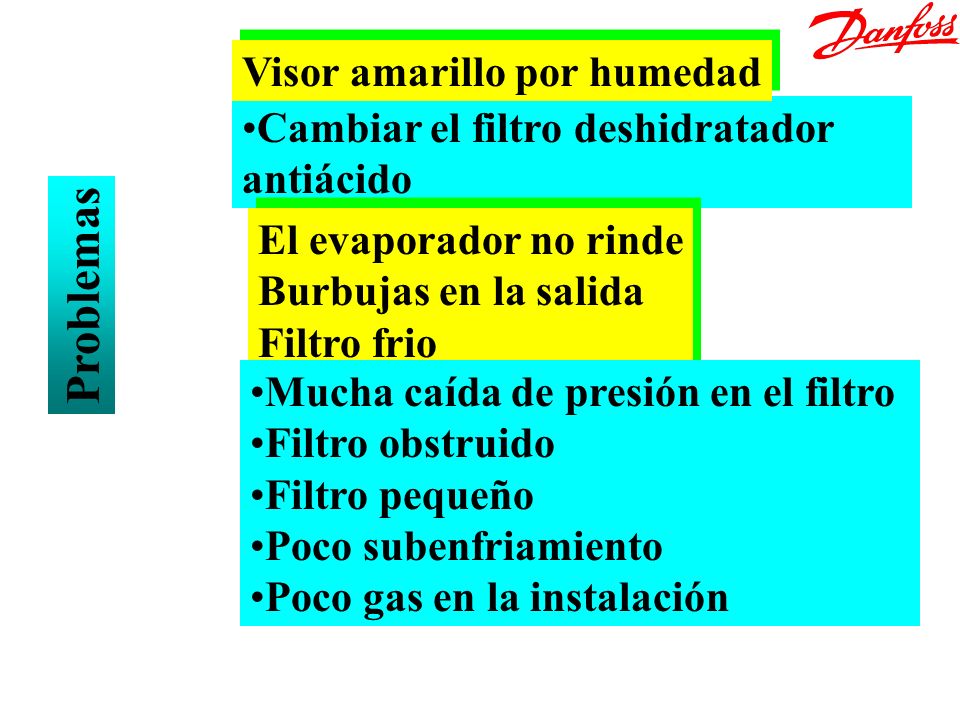

13 Cambiar el filtro deshidratador antiácido Visor amarillo por humedad Problemas El evaporador no rinde Burbujas en la salida Filtro frio El evaporador no rinde Burbujas en la salida Filtro frio Mucha caída de presión en el filtro Filtro obstruido Filtro pequeño Poco subenfriamiento Poco gas en la instalación

14 Demasiada humedad en el sistema El visor está amarillo Cambiar filtros deshidratadores hasta que cambie a color verde Caída de presión alta en el filtro Filtro obstruido Filtro pequeño Capacidad del evaporador insuficiente Cambiar el filtro

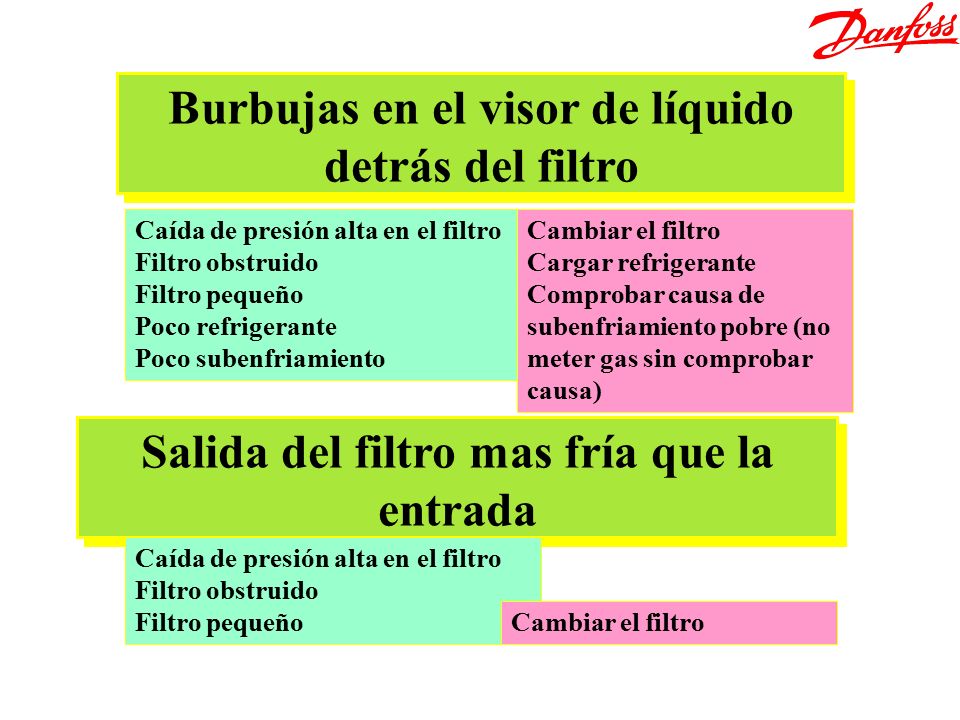

15 Burbujas en el visor de líquido detrás del filtro Caída de presión alta en el filtro Filtro obstruido Filtro pequeño Poco refrigerante Poco subenfriamiento Salida del filtro mas fría que la entrada Cambiar el filtro Cargar refrigerante Comprobar causa de subenfriamiento pobre (no meter gas sin comprobar causa) Caída de presión alta en el filtro Filtro obstruido Filtro pequeño Cambiar el filtro
