1 Edelnor Plan de Transmisión 2017-2021 Recurso de Reconsideración contra la Resolución OSINERGMIN Nº 104-2016- OS-CD 06 de Julio 2016

2 2 Agenda 1.Ampliación de SET Lomeras. 2.Ampliación de capacidad de transformación SET Huarangal. 3.Seccionamiento Longitudinal GIS Malvinas. 4.Enductado de Cables Subterráneos. 5.Celdas faltantes en GIS Filadelfia e Independencia. 6.Otros.

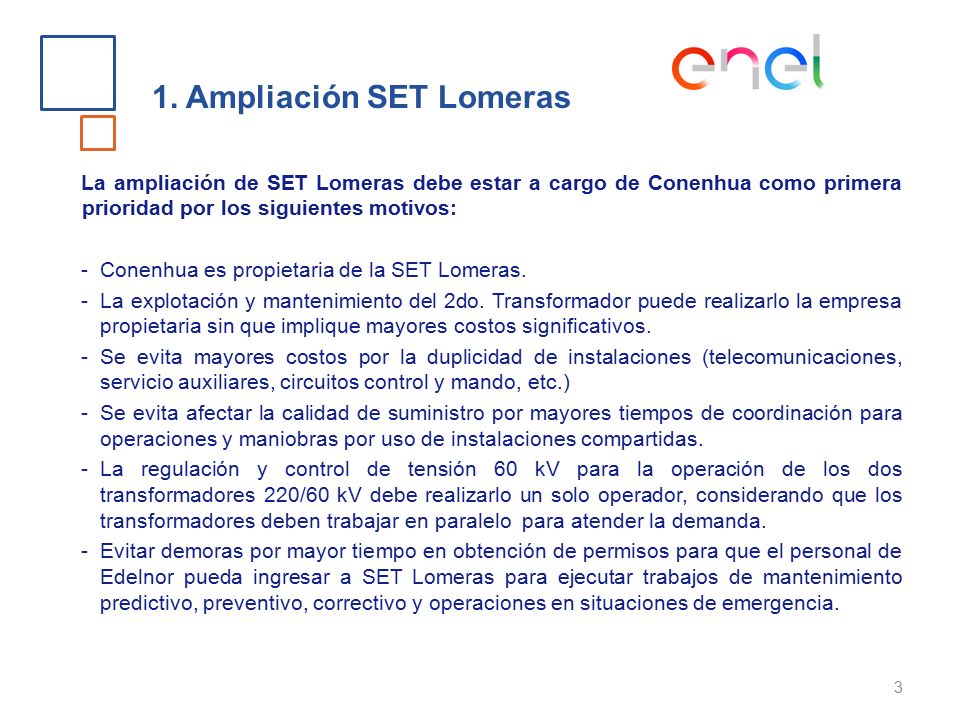

3 1. Ampliación SET Lomeras La ampliación de SET Lomeras debe estar a cargo de Conenhua como primera prioridad por los siguientes motivos: -Conenhua es propietaria de la SET Lomeras. -La explotación y mantenimiento del 2do. Transformador puede realizarlo la empresa propietaria sin que implique mayores costos significativos. -Se evita mayores costos por la duplicidad de instalaciones (telecomunicaciones, servicio auxiliares, circuitos control y mando, etc.) -Se evita afectar la calidad de suministro por mayores tiempos de coordinación para operaciones y maniobras por uso de instalaciones compartidas. -La regulación y control de tensión 60 kV para la operación de los dos transformadores 220/60 kV debe realizarlo un solo operador, considerando que los transformadores deben trabajar en paralelo para atender la demanda. -Evitar demoras por mayor tiempo en obtención de permisos para que el personal de Edelnor pueda ingresar a SET Lomeras para ejecutar trabajos de mantenimiento predictivo, preventivo, correctivo y operaciones en situaciones de emergencia. 3

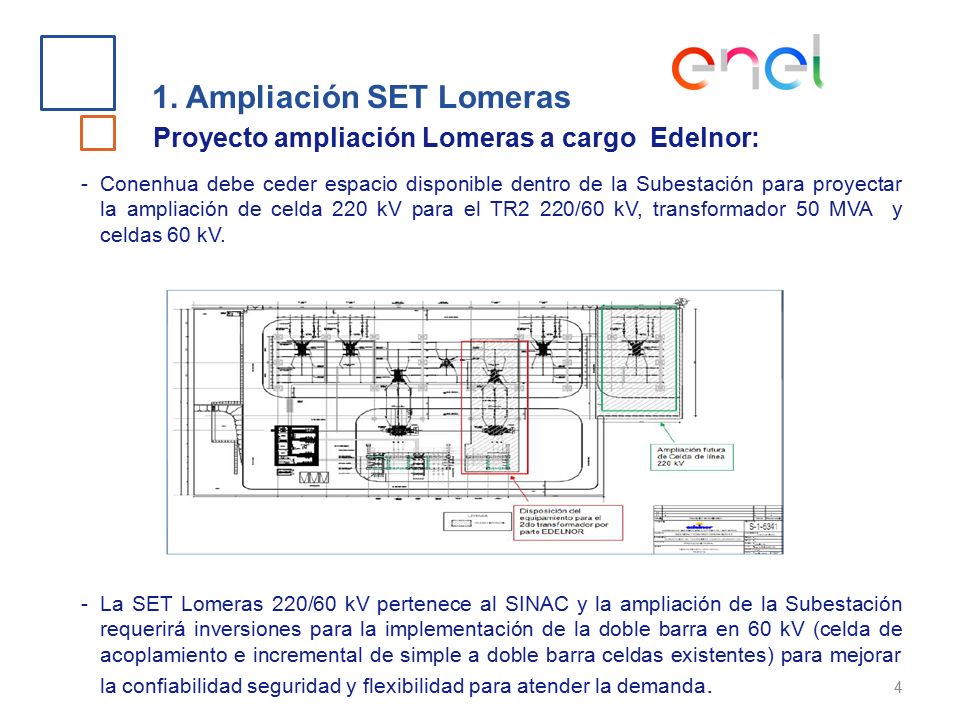

4 Proyecto ampliación Lomeras a cargo Edelnor: 1. Ampliación SET Lomeras -Conenhua debe ceder espacio disponible dentro de la Subestación para proyectar la ampliación de celda 220 kV para el TR2 220/60 kV, transformador 50 MVA y celdas 60 kV. -La SET Lomeras 220/60 kV pertenece al SINAC y la ampliación de la Subestación requerirá inversiones para la implementación de la doble barra en 60 kV (celda de acoplamiento e incremental de simple a doble barra celdas existentes) para mejorar la confiabilidad seguridad y flexibilidad para atender la demanda. 4

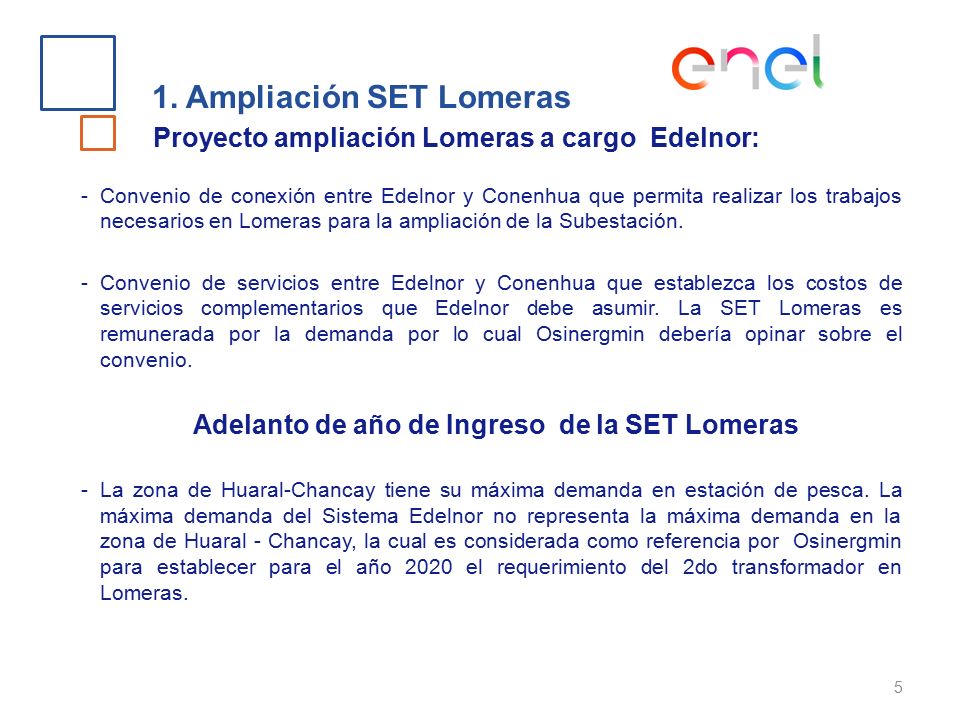

5 1. Ampliación SET Lomeras -Convenio de conexión entre Edelnor y Conenhua que permita realizar los trabajos necesarios en Lomeras para la ampliación de la Subestación. -Convenio de servicios entre Edelnor y Conenhua que establezca los costos de servicios complementarios que Edelnor debe asumir. La SET Lomeras es remunerada por la demanda por lo cual Osinergmin debería opinar sobre el convenio. Adelanto de año de Ingreso de la SET Lomeras -La zona de Huaral-Chancay tiene su máxima demanda en estación de pesca. La máxima demanda del Sistema Edelnor no representa la máxima demanda en la zona de Huaral - Chancay, la cual es considerada como referencia por Osinergmin para establecer para el año 2020 el requerimiento del 2do transformador en Lomeras. 5 Proyecto ampliación Lomeras a cargo Edelnor:

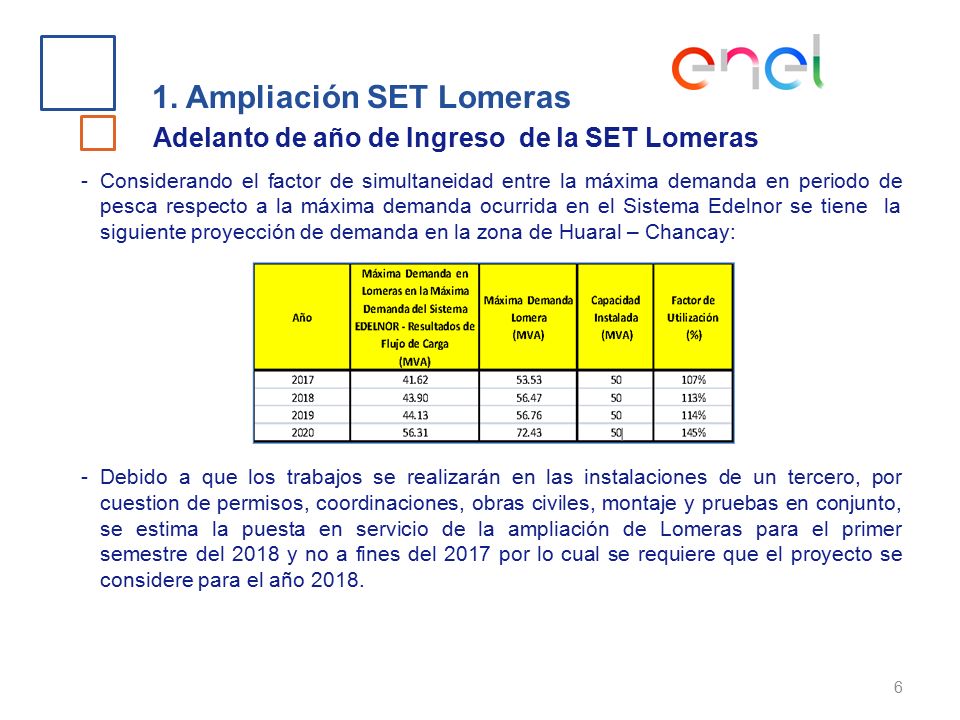

6 1. Ampliación SET Lomeras 6 -Considerando el factor de simultaneidad entre la máxima demanda en periodo de pesca respecto a la máxima demanda ocurrida en el Sistema Edelnor se tiene la siguiente proyección de demanda en la zona de Huaral – Chancay: -Debido a que los trabajos se realizarán en las instalaciones de un tercero, por cuestion de permisos, coordinaciones, obras civiles, montaje y pruebas en conjunto, se estima la puesta en servicio de la ampliación de Lomeras para el primer semestre del 2018 y no a fines del 2017 por lo cual se requiere que el proyecto se considere para el año 2018. Adelanto de año de Ingreso de la SET Lomeras

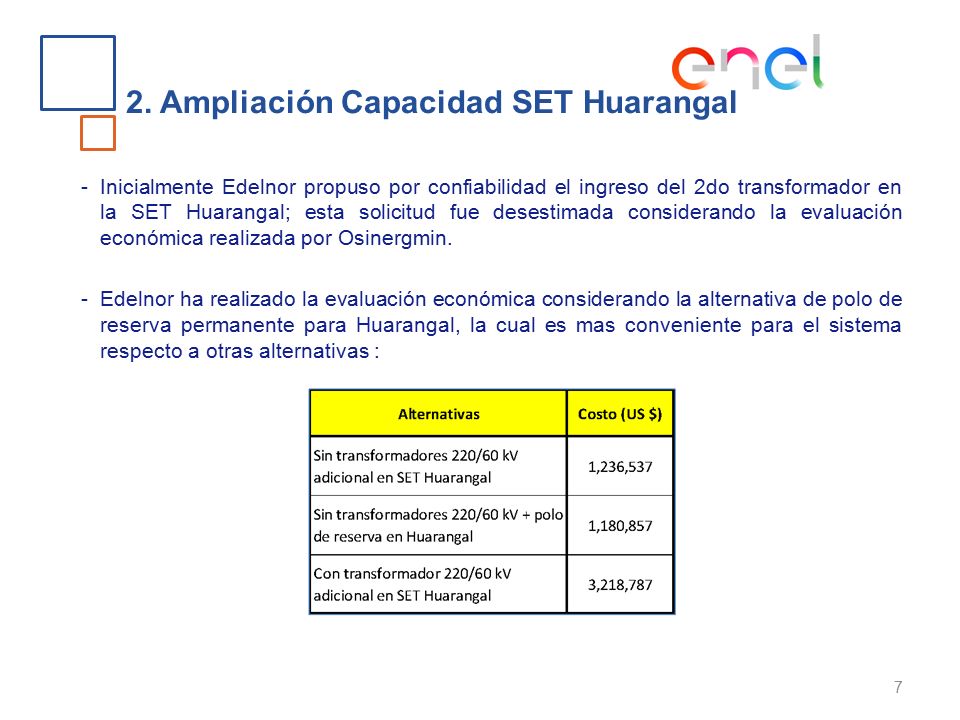

7 2. Ampliación Capacidad SET Huarangal -Inicialmente Edelnor propuso por confiabilidad el ingreso del 2do transformador en la SET Huarangal; esta solicitud fue desestimada considerando la evaluación económica realizada por Osinergmin. -Edelnor ha realizado la evaluación económica considerando la alternativa de polo de reserva permanente para Huarangal, la cual es mas conveniente para el sistema respecto a otras alternativas : 7

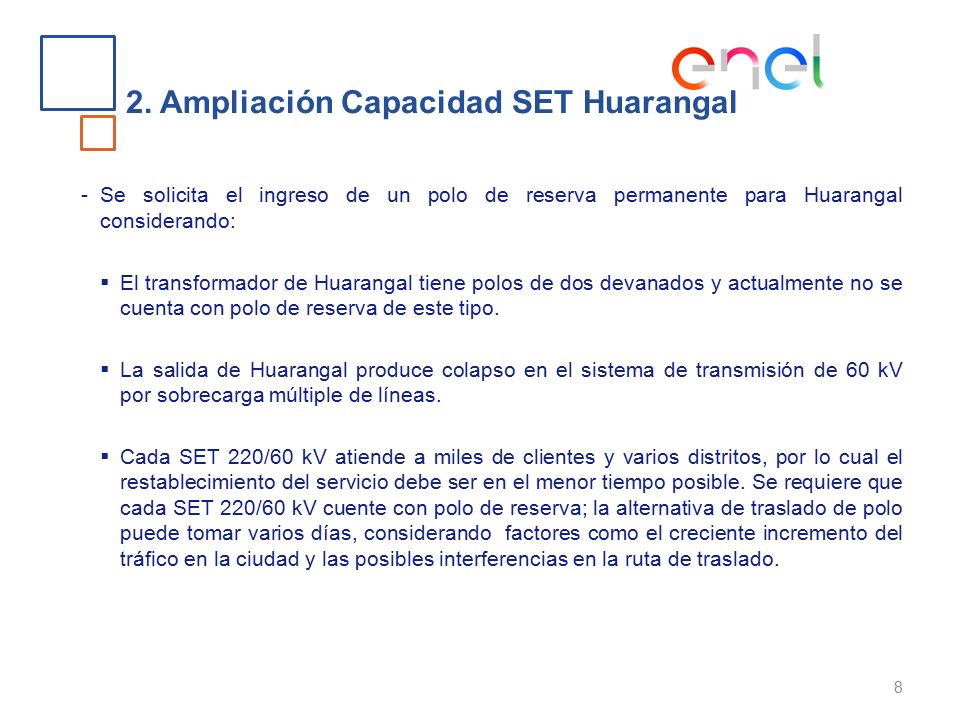

8 2. Ampliación Capacidad SET Huarangal -Se solicita el ingreso de un polo de reserva permanente para Huarangal considerando:  El transformador de Huarangal tiene polos de dos devanados y actualmente no se cuenta con polo de reserva de este tipo.  La salida de Huarangal produce colapso en el sistema de transmisión de 60 kV por sobrecarga múltiple de líneas.  Cada SET 220/60 kV atiende a miles de clientes y varios distritos, por lo cual el restablecimiento del servicio debe ser en el menor tiempo posible. Se requiere que cada SET 220/60 kV cuente con polo de reserva; la alternativa de traslado de polo puede tomar varios días, considerando factores como el creciente incremento del tráfico en la ciudad y las posibles interferencias en la ruta de traslado. 8

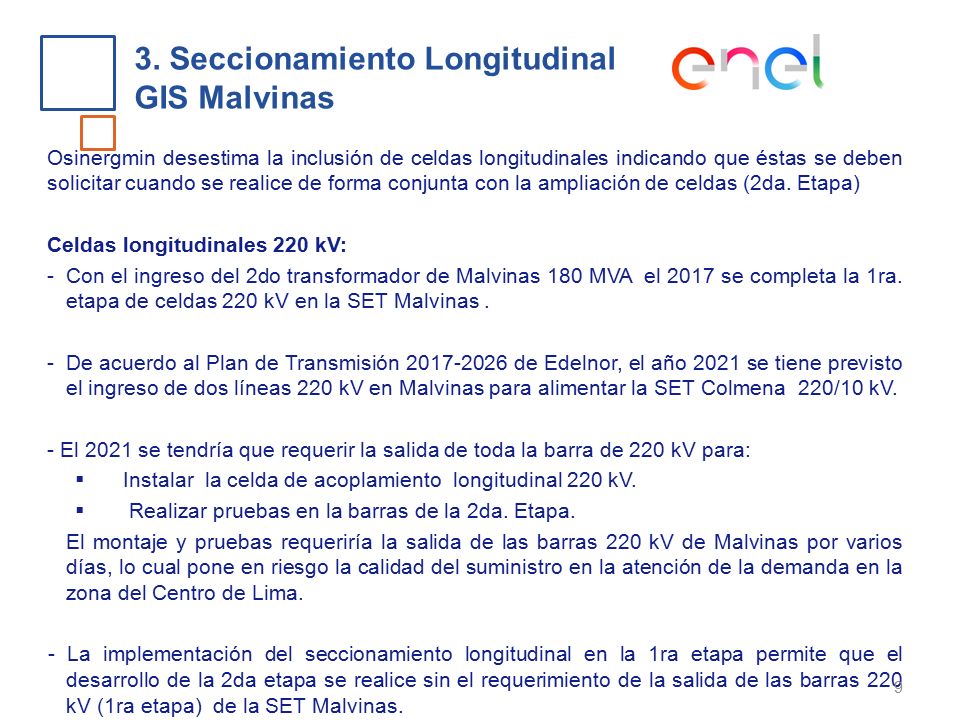

9 3. Seccionamiento Longitudinal GIS Malvinas Osinergmin desestima la inclusión de celdas longitudinales indicando que éstas se deben solicitar cuando se realice de forma conjunta con la ampliación de celdas (2da. Etapa) Celdas longitudinales 220 kV: -Con el ingreso del 2do transformador de Malvinas 180 MVA el 2017 se completa la 1ra. etapa de celdas 220 kV en la SET Malvinas. -De acuerdo al Plan de Transmisión 2017-2026 de Edelnor, el año 2021 se tiene previsto el ingreso de dos líneas 220 kV en Malvinas para alimentar la SET Colmena 220/10 kV. - El 2021 se tendría que requerir la salida de toda la barra de 220 kV para:  Instalar la celda de acoplamiento longitudinal 220 kV.  Realizar pruebas en la barras de la 2da. Etapa. El montaje y pruebas requeriría la salida de las barras 220 kV de Malvinas por varios días, lo cual pone en riesgo la calidad del suministro en la atención de la demanda en la zona del Centro de Lima. - La implementación del seccionamiento longitudinal en la 1ra etapa permite que el desarrollo de la 2da etapa se realice sin el requerimiento de la salida de las barras 220 kV (1ra etapa) de la SET Malvinas. 9

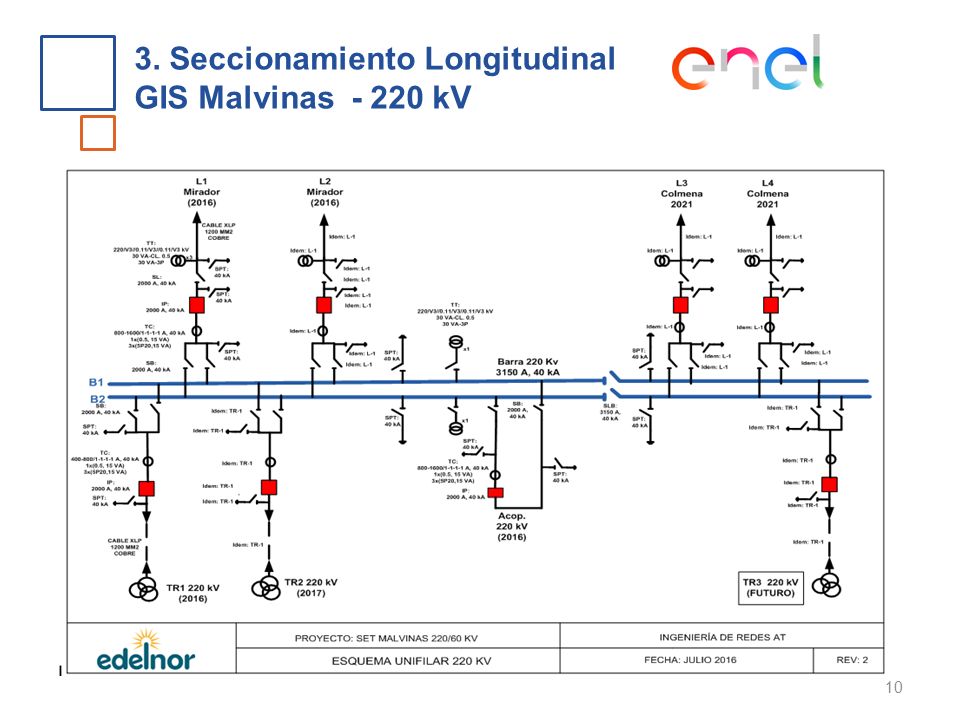

10 10 3. Seccionamiento Longitudinal GIS Malvinas - 220 kV

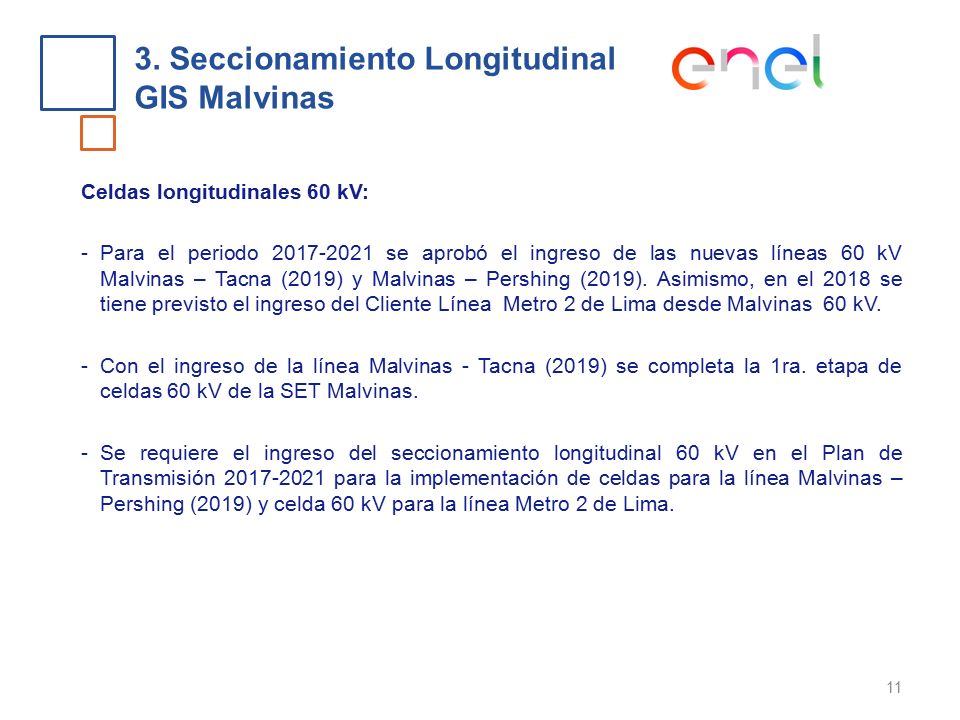

11 Celdas longitudinales 60 kV: -Para el periodo 2017-2021 se aprobó el ingreso de las nuevas líneas 60 kV Malvinas – Tacna (2019) y Malvinas – Pershing (2019). Asimismo, en el 2018 se tiene previsto el ingreso del Cliente Línea Metro 2 de Lima desde Malvinas 60 kV. -Con el ingreso de la línea Malvinas - Tacna (2019) se completa la 1ra. etapa de celdas 60 kV de la SET Malvinas. -Se requiere el ingreso del seccionamiento longitudinal 60 kV en el Plan de Transmisión 2017-2021 para la implementación de celdas para la línea Malvinas – Pershing (2019) y celda 60 kV para la línea Metro 2 de Lima. 11 3. Seccionamiento Longitudinal GIS Malvinas

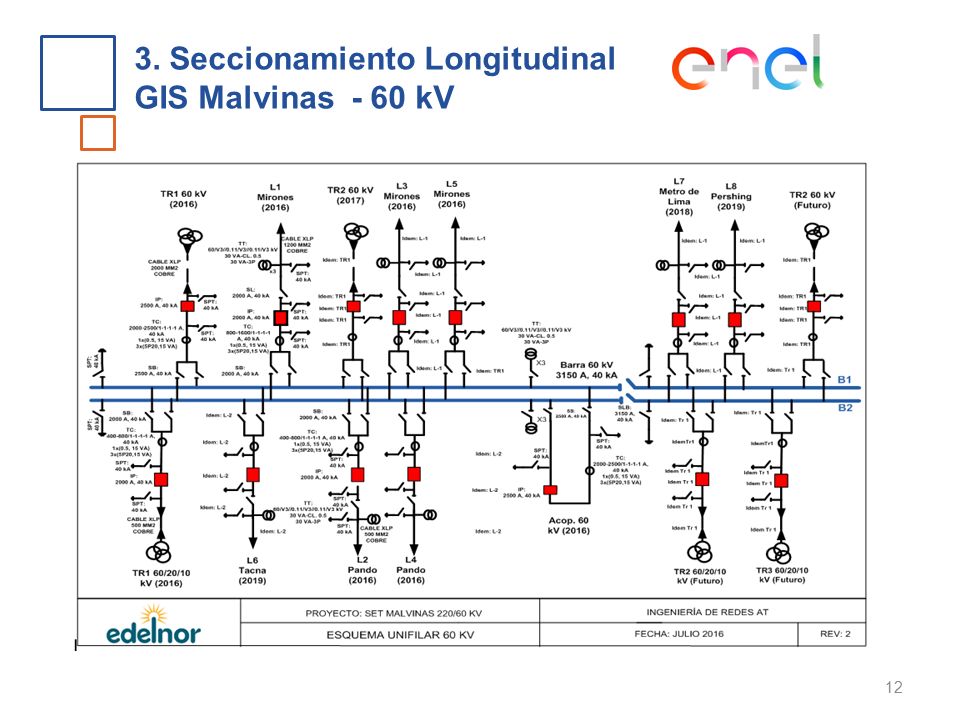

12 12 3. Seccionamiento Longitudinal GIS Malvinas - 60 kV

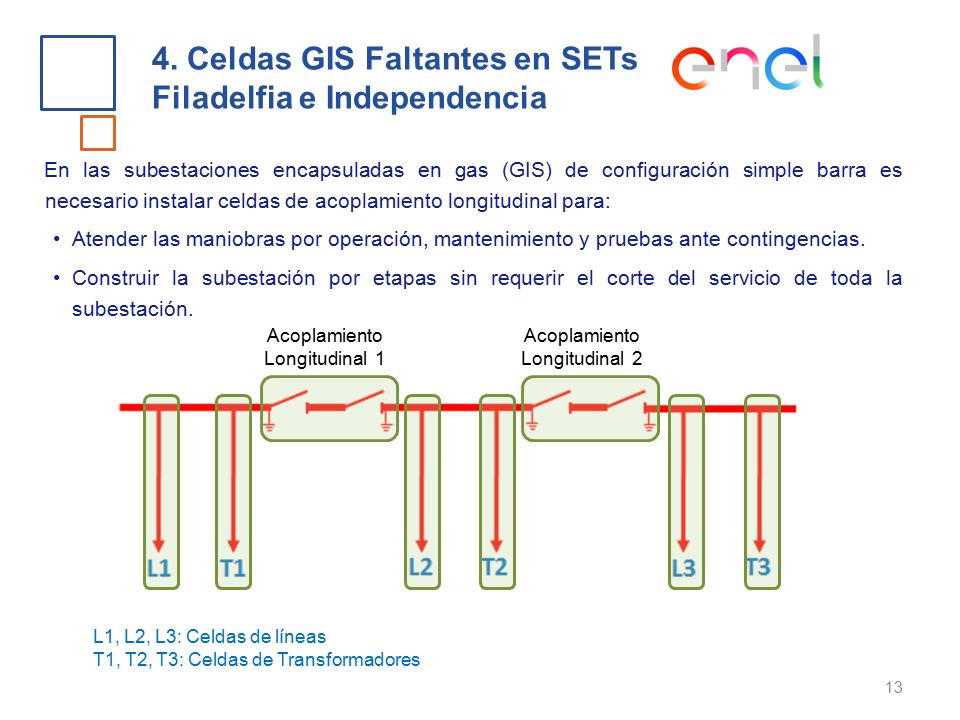

13 4. Celdas GIS Faltantes en SETs Filadelfia e Independencia En las subestaciones encapsuladas en gas (GIS) de configuración simple barra es necesario instalar celdas de acoplamiento longitudinal para: Atender las maniobras por operación, mantenimiento y pruebas ante contingencias. Construir la subestación por etapas sin requerir el corte del servicio de toda la subestación. 13 Acoplamiento Longitudinal 1 Acoplamiento Longitudinal 2 L1, L2, L3: Celdas de líneas T1, T2, T3: Celdas de Transformadores

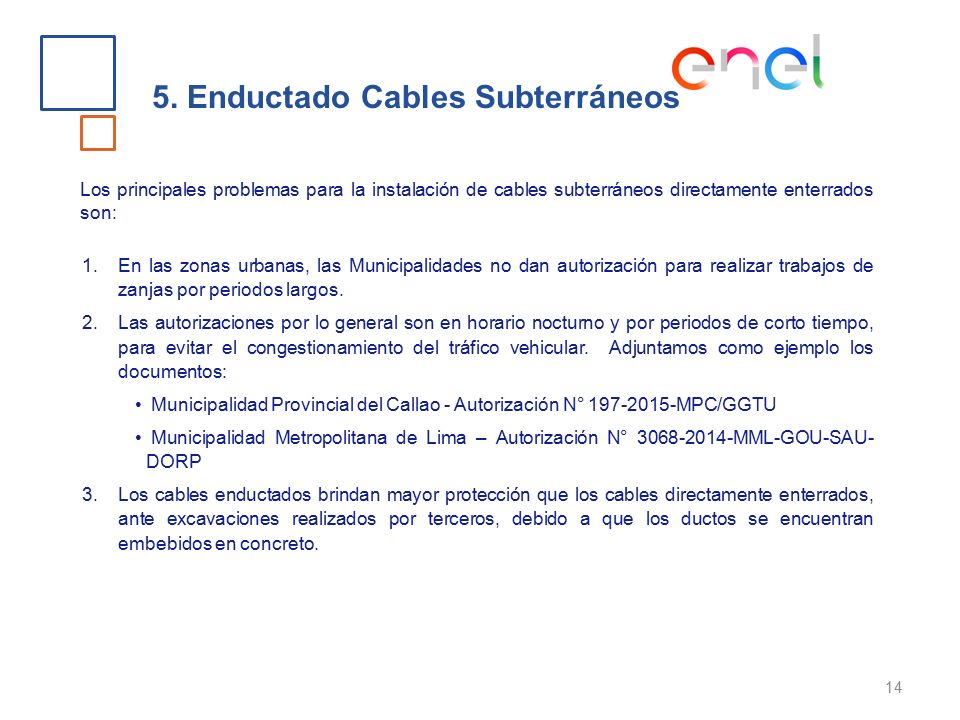

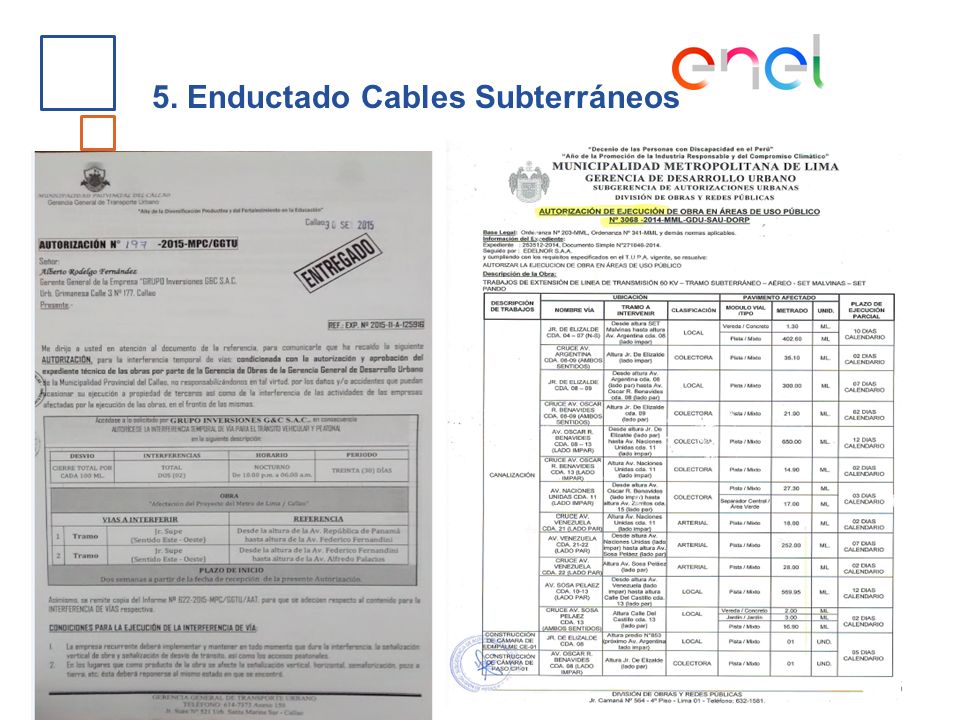

14 5. Enductado Cables Subterráneos Los principales problemas para la instalación de cables subterráneos directamente enterrados son: 1.En las zonas urbanas, las Municipalidades no dan autorización para realizar trabajos de zanjas por periodos largos. 2.Las autorizaciones por lo general son en horario nocturno y por periodos de corto tiempo, para evitar el congestionamiento del tráfico vehicular. Adjuntamos como ejemplo los documentos: Municipalidad Provincial del Callao - Autorización N° 197-2015-MPC/GGTU Municipalidad Metropolitana de Lima – Autorización N° 3068-2014-MML-GOU-SAU- DORP 3.Los cables enductados brindan mayor protección que los cables directamente enterrados, ante excavaciones realizados por terceros, debido a que los ductos se encuentran embebidos en concreto. 14

15 5. Enductado Cables Subterráneos 15

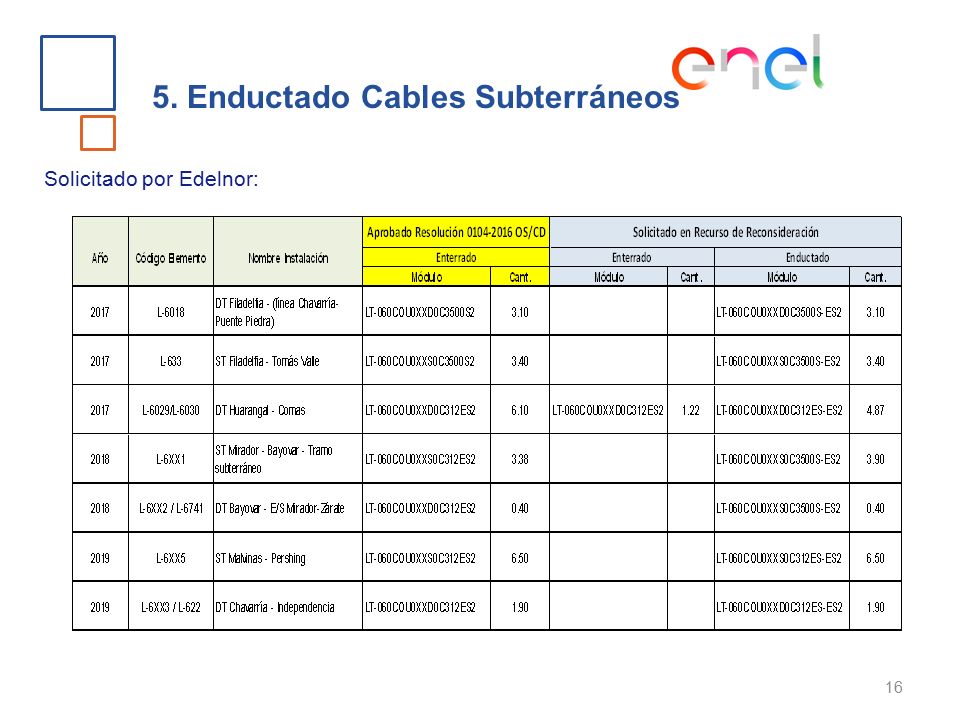

16 5. Enductado Cables Subterráneos Solicitado por Edelnor: 16

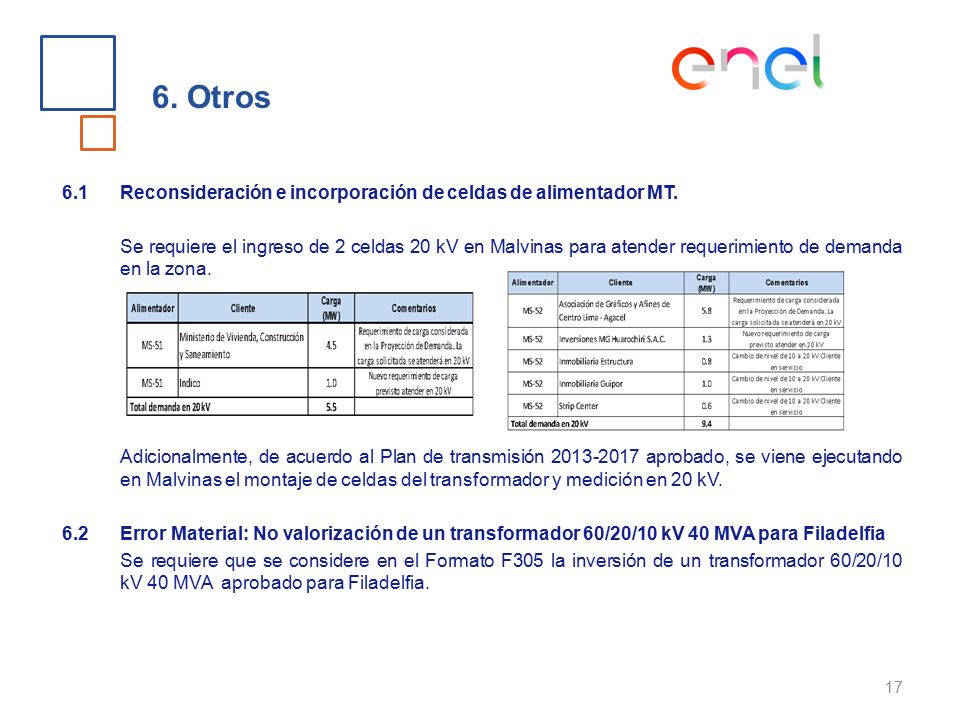

17 6. Otros 6.1Reconsideración e incorporación de celdas de alimentador MT. Se requiere el ingreso de 2 celdas 20 kV en Malvinas para atender requerimiento de demanda en la zona. Adicionalmente, de acuerdo al Plan de transmisión 2013-2017 aprobado, se viene ejecutando en Malvinas el montaje de celdas del transformador y medición en 20 kV. 6.2Error Material: No valorización de un transformador 60/20/10 kV 40 MVA para Filadelfia Se requiere que se considere en el Formato F305 la inversión de un transformador 60/20/10 kV 40 MVA aprobado para Filadelfia. 17

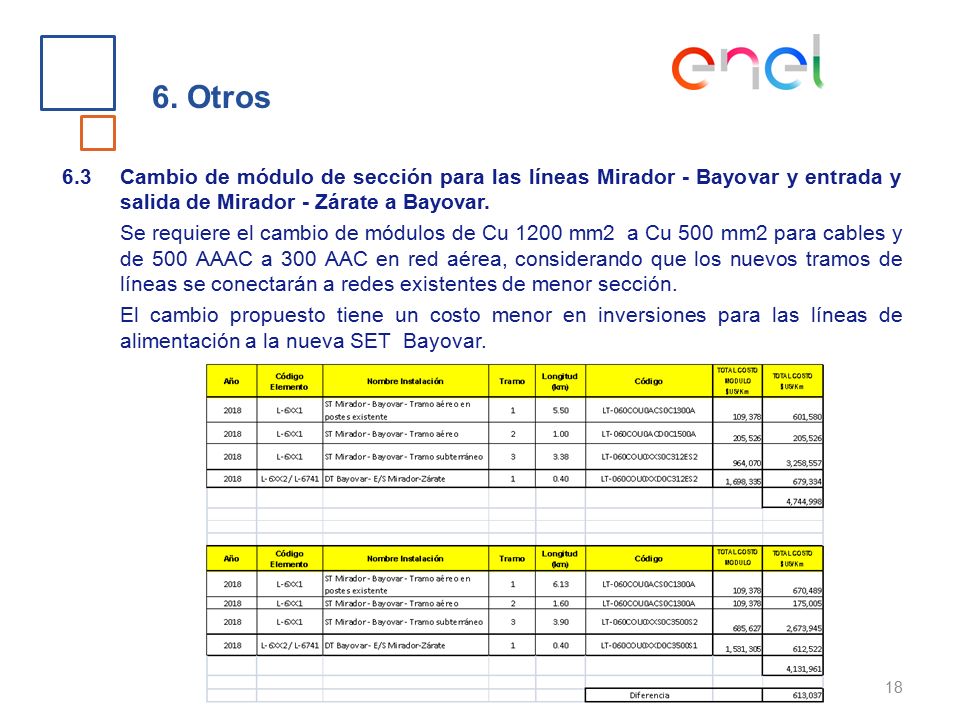

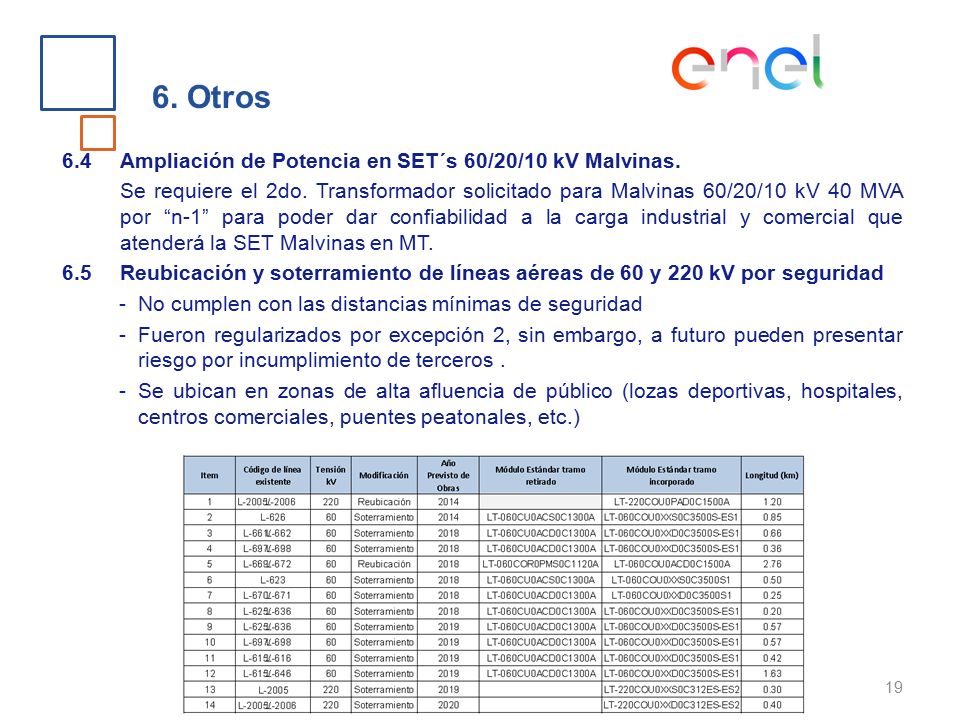

18 6. Otros 6.3Cambio de módulo de sección para las líneas Mirador - Bayovar y entrada y salida de Mirador - Zárate a Bayovar. Se requiere el cambio de módulos de Cu 1200 mm2 a Cu 500 mm2 para cables y de 500 AAAC a 300 AAC en red aérea, considerando que los nuevos tramos de líneas se conectarán a redes existentes de menor sección. El cambio propuesto tiene un costo menor en inversiones para las líneas de alimentación a la nueva SET Bayovar. 18
