1 COMPONENTES Y DISPOSITIVOS

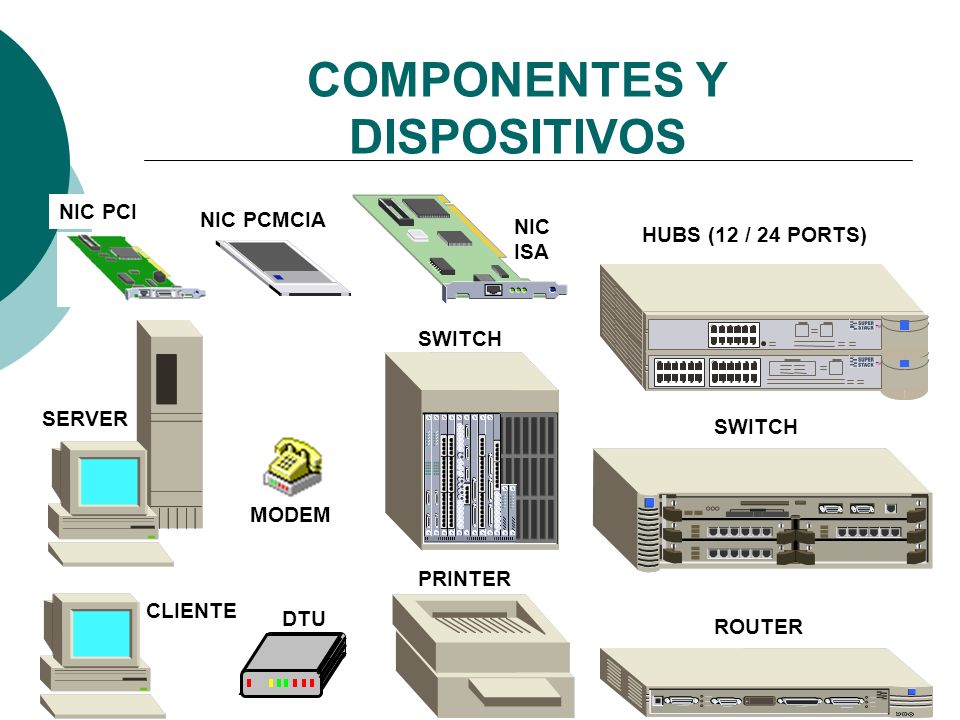

2 Componentes2 COMPONENTES Y DISPOSITIVOS ™ ™ NIC PCMCIA HUBS (12 / 24 PORTS) SWITCH ROUTER SERVER CLIENTE PRINTER MODEM DTU NIC ISA NIC PCI

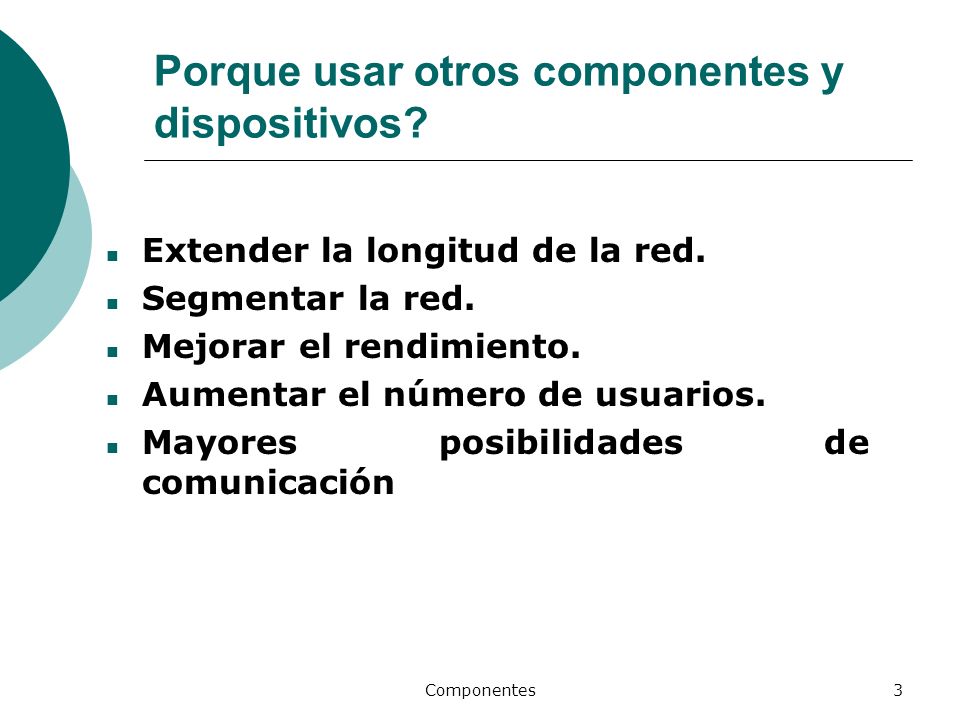

3 Componentes3 Porque usar otros componentes y dispositivos? Extender la longitud de la red. Segmentar la red. Mejorar el rendimiento. Aumentar el número de usuarios. Mayores posibilidades de comunicación

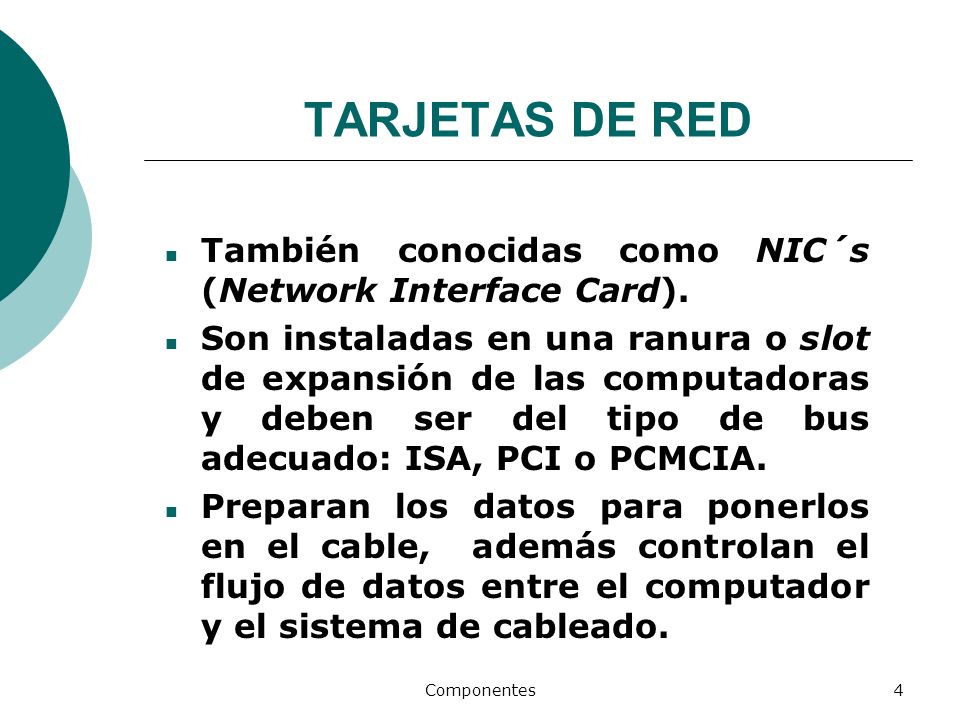

4 Componentes4 TARJETAS DE RED También conocidas como NIC´s (Network Interface Card). Son instaladas en una ranura o slot de expansión de las computadoras y deben ser del tipo de bus adecuado: ISA, PCI o PCMCIA. Preparan los datos para ponerlos en el cable, además controlan el flujo de datos entre el computador y el sistema de cableado.

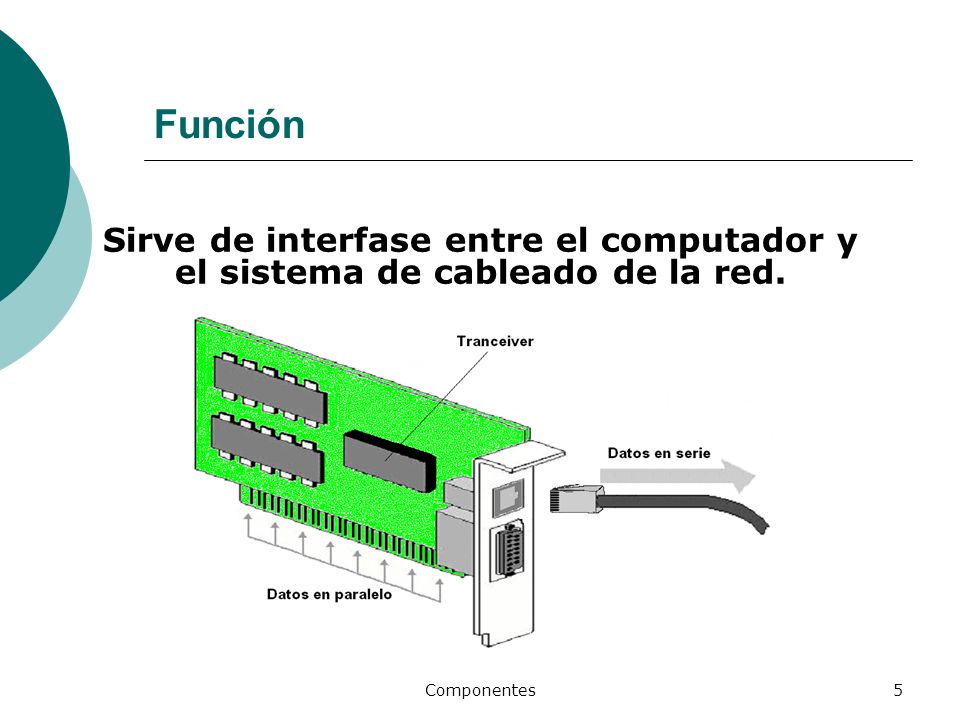

5 Componentes5 Función Sirve de interfase entre el computador y el sistema de cableado de la red.

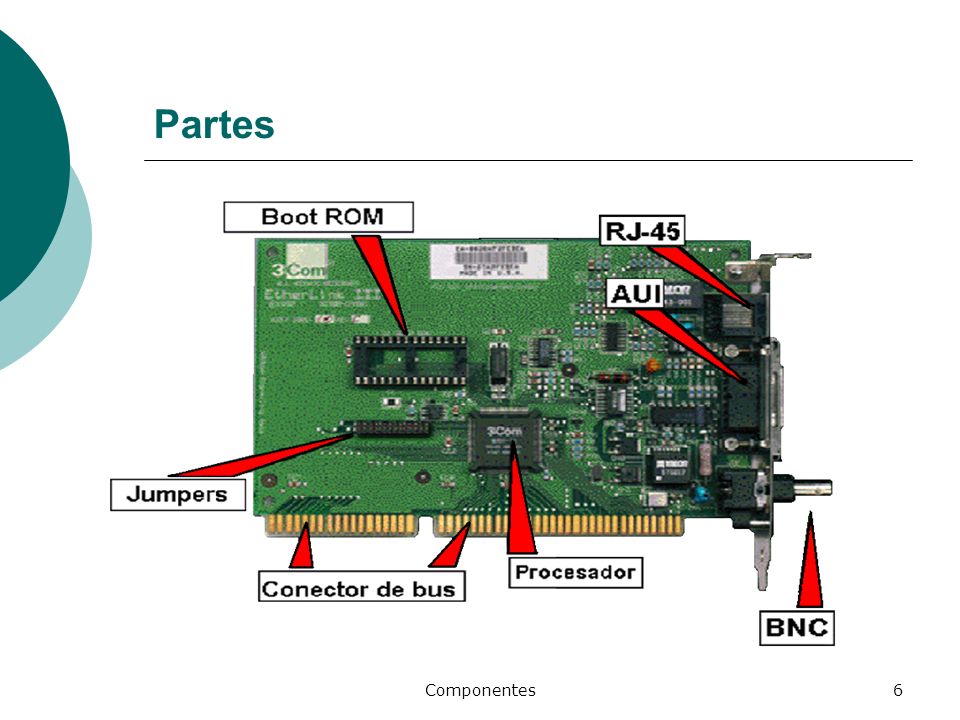

6 Componentes6 Partes

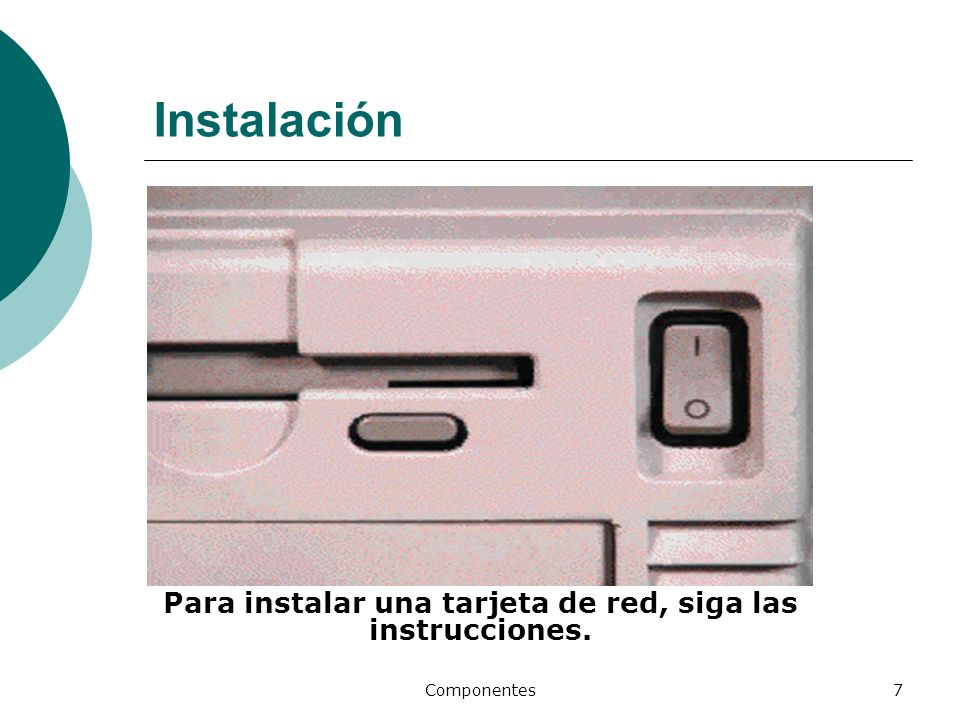

7 Componentes7 Instalación Para instalar una tarjeta de red, siga las instrucciones.

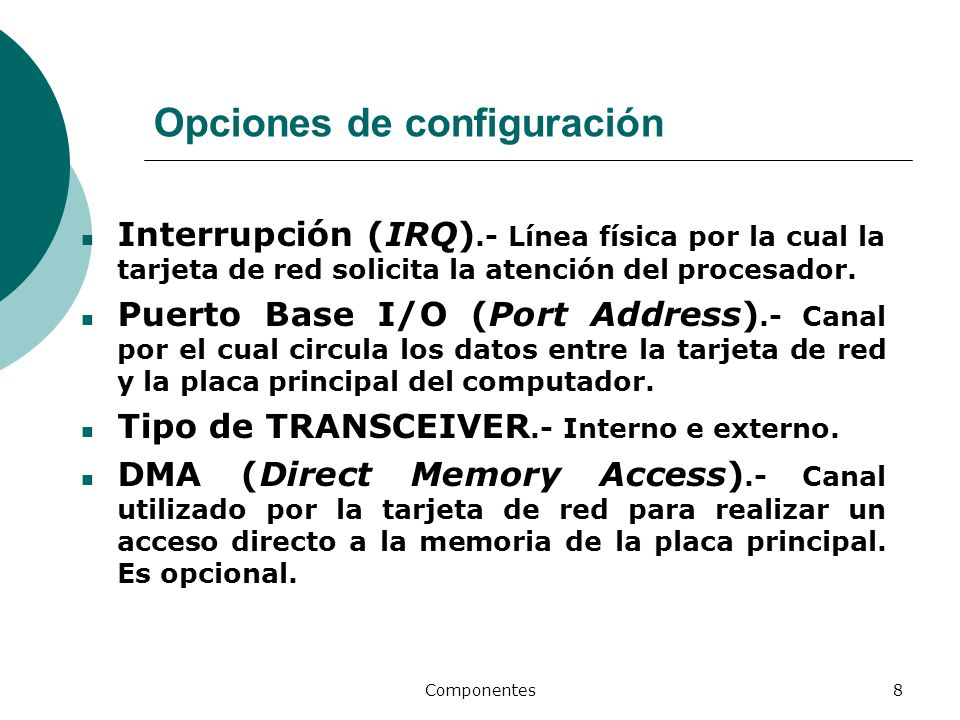

8 Componentes8 Opciones de configuración Interrupción (IRQ).- Línea física por la cual la tarjeta de red solicita la atención del procesador. Puerto Base I/O (Port Address).- Canal por el cual circula los datos entre la tarjeta de red y la placa principal del computador. Tipo de TRANSCEIVER.- Interno e externo. DMA (Direct Memory Access).- Canal utilizado por la tarjeta de red para realizar un acceso directo a la memoria de la placa principal. Es opcional.

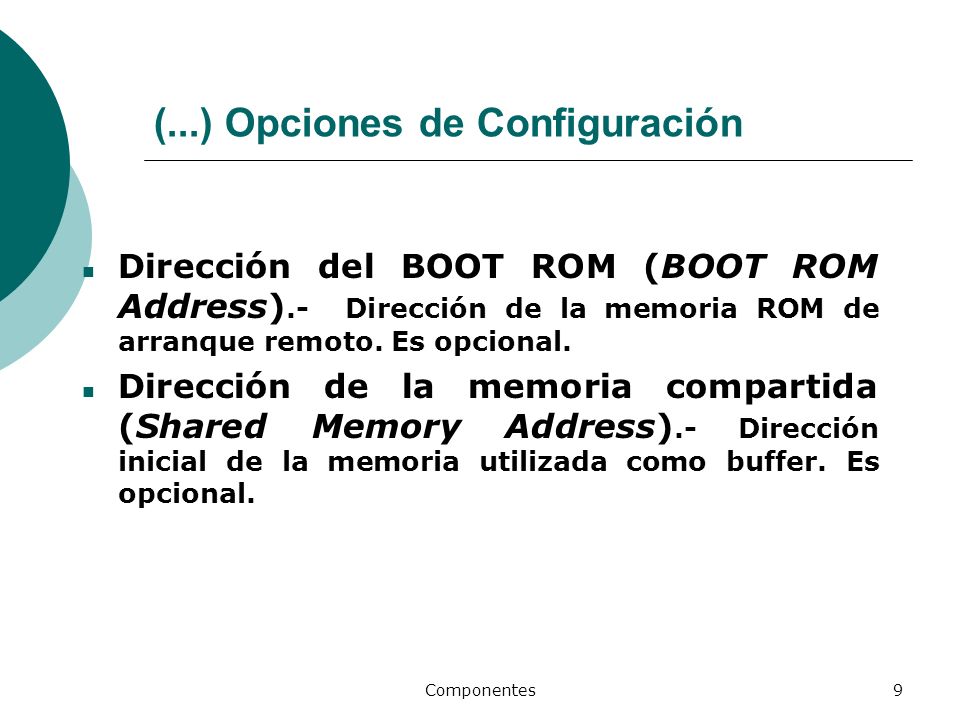

9 Componentes9 (...) Opciones de Configuración Dirección del BOOT ROM (BOOT ROM Address).- Dirección de la memoria ROM de arranque remoto. Es opcional. Dirección de la memoria compartida (Shared Memory Address).- Dirección inicial de la memoria utilizada como buffer. Es opcional.

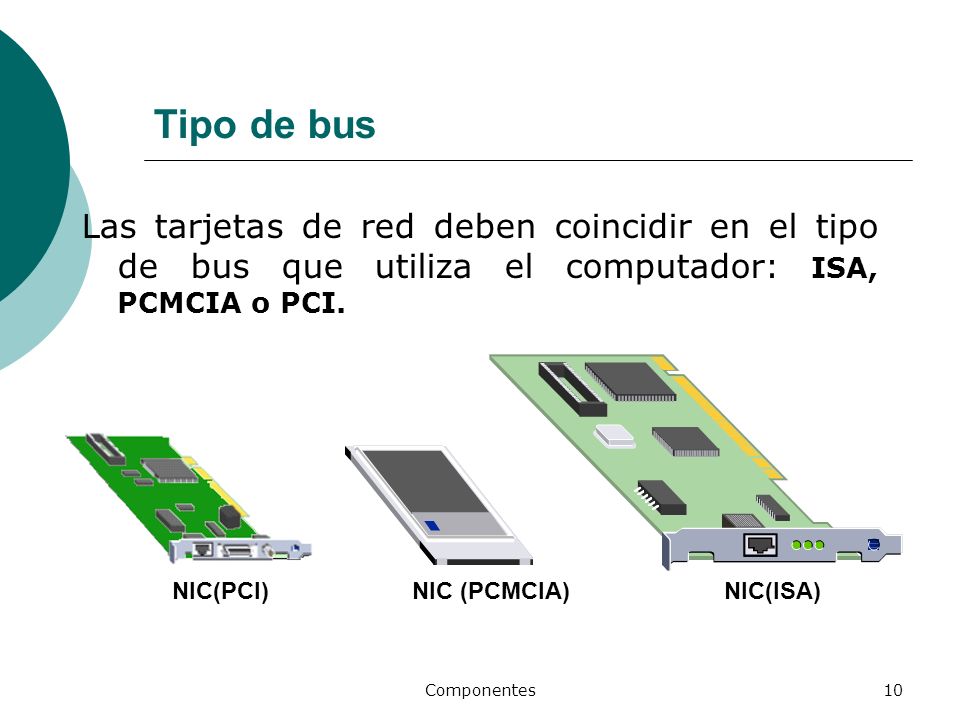

10 Componentes10 Tipo de bus Las tarjetas de red deben coincidir en el tipo de bus que utiliza el computador: ISA, PCMCIA o PCI. NIC (PCMCIA)NIC(ISA)NIC(PCI)

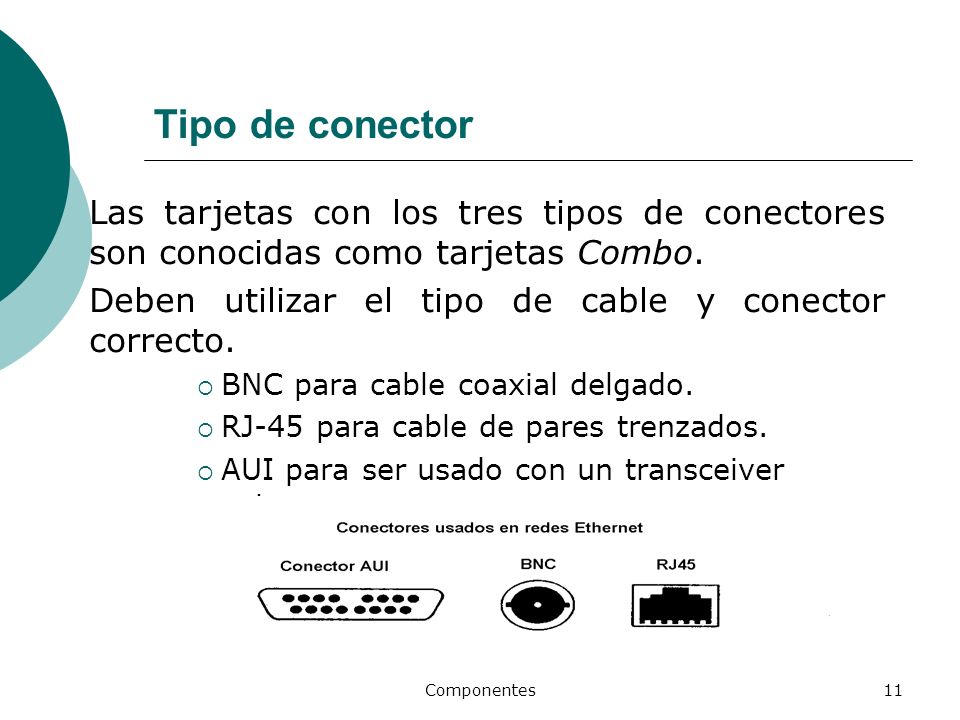

11 Componentes11 Tipo de conector Las tarjetas con los tres tipos de conectores son conocidas como tarjetas Combo. Deben utilizar el tipo de cable y conector correcto.  BNC para cable coaxial delgado.  RJ-45 para cable de pares trenzados.  AUI para ser usado con un transceiver externo.

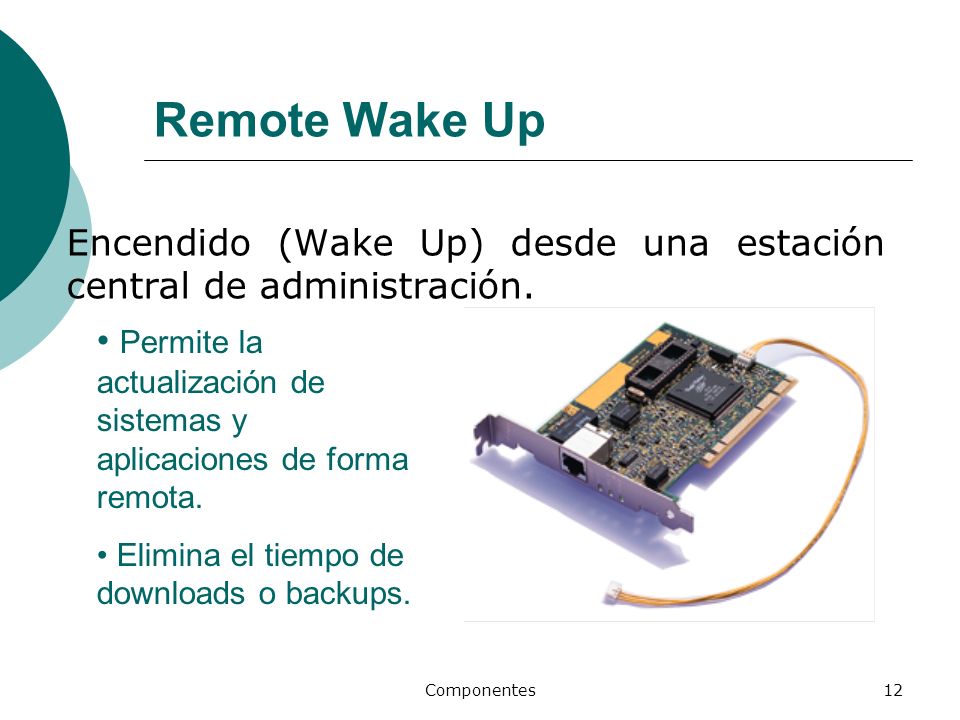

12 Componentes12 Remote Wake Up Encendido (Wake Up) desde una estación central de administración. Permite la actualización de sistemas y aplicaciones de forma remota. Elimina el tiempo de downloads o backups.

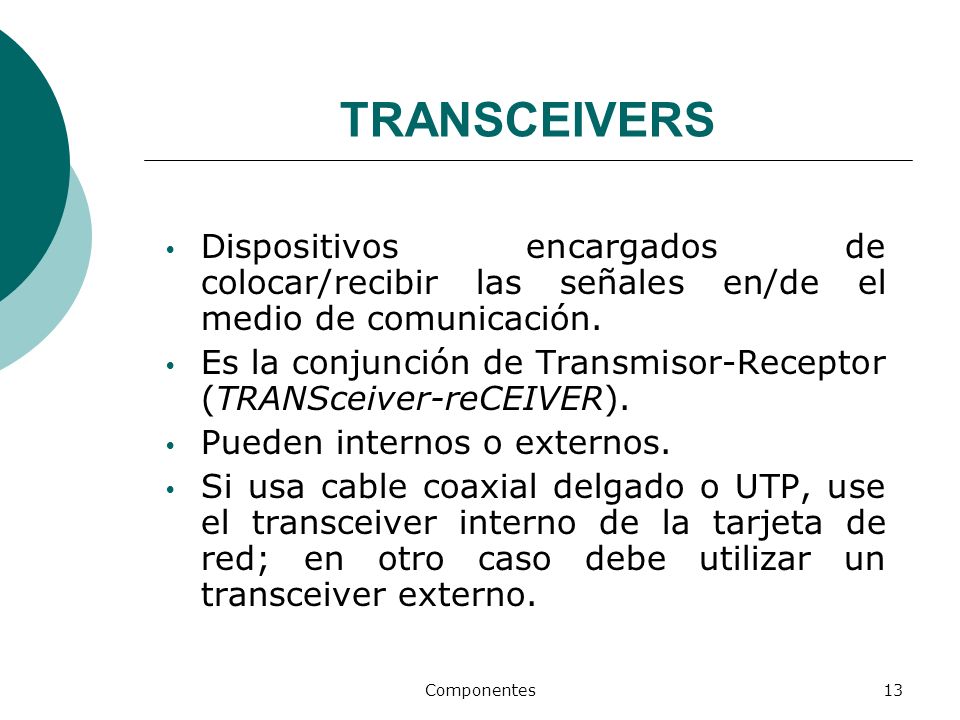

13 Componentes13 TRANSCEIVERS  Dispositivos encargados de colocar/recibir las señales en/de el medio de comunicación.  Es la conjunción de Transmisor-Receptor (TRANSceiver-reCEIVER).  Pueden internos o externos.  Si usa cable coaxial delgado o UTP, use el transceiver interno de la tarjeta de red; en otro caso debe utilizar un transceiver externo.

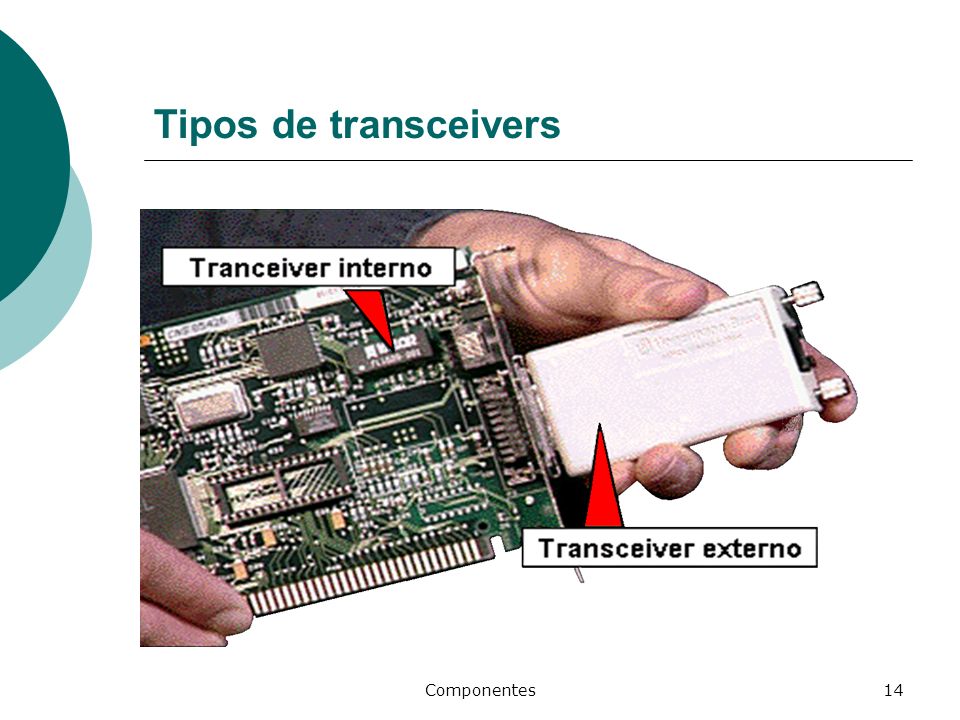

14 Componentes14 Tipos de transceivers

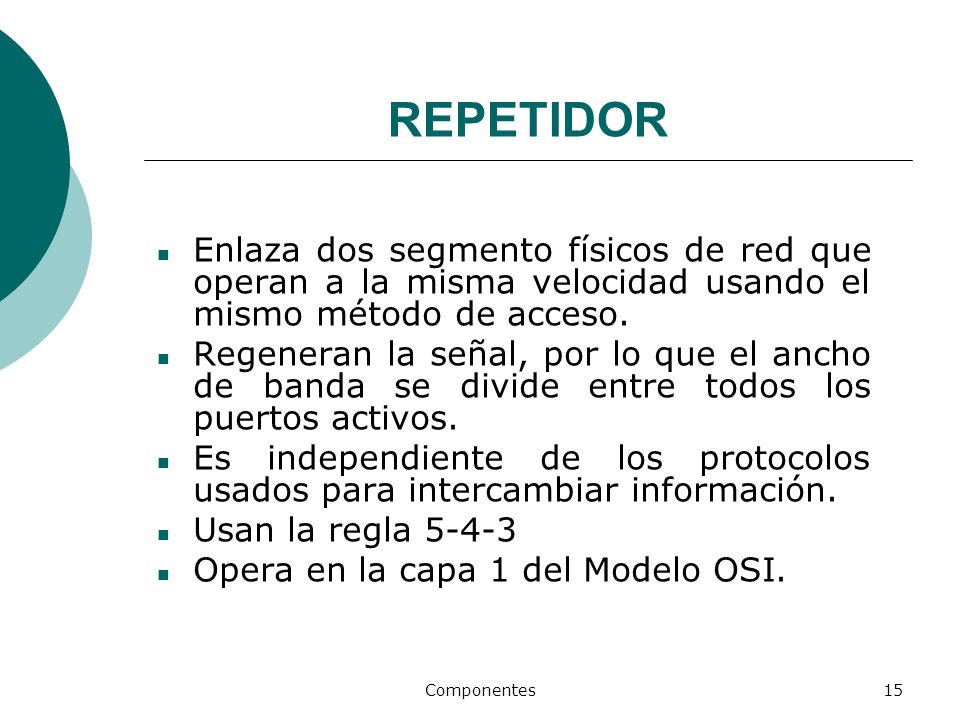

15 Componentes15 REPETIDOR Enlaza dos segmento físicos de red que operan a la misma velocidad usando el mismo método de acceso. Regeneran la señal, por lo que el ancho de banda se divide entre todos los puertos activos. Es independiente de los protocolos usados para intercambiar información. Usan la regla 5-4-3 Opera en la capa 1 del Modelo OSI.

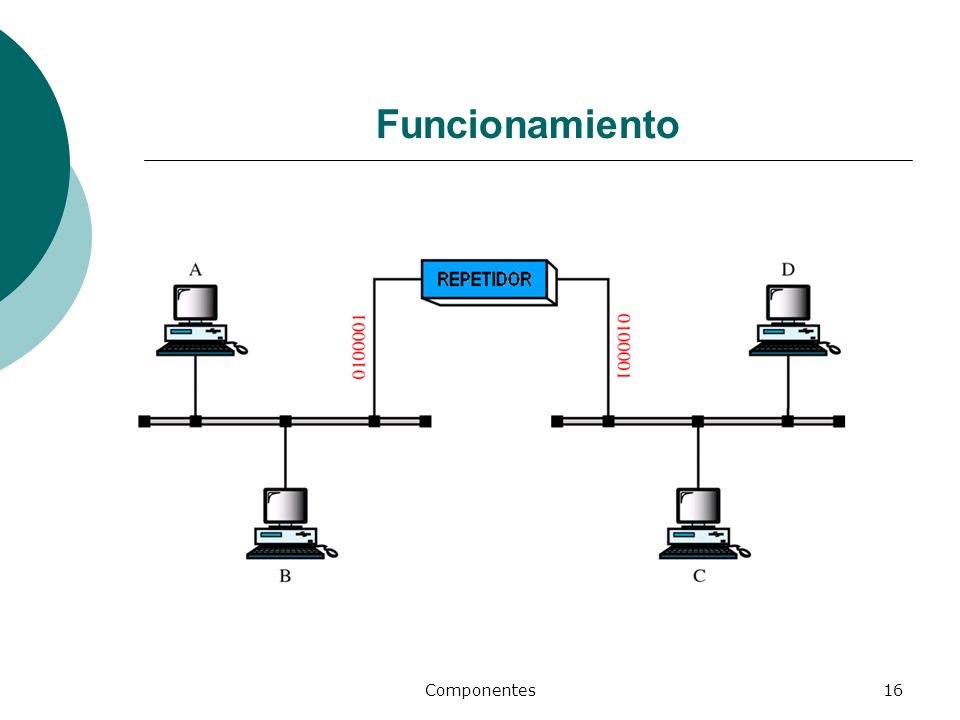

16 Componentes16 Funcionamiento

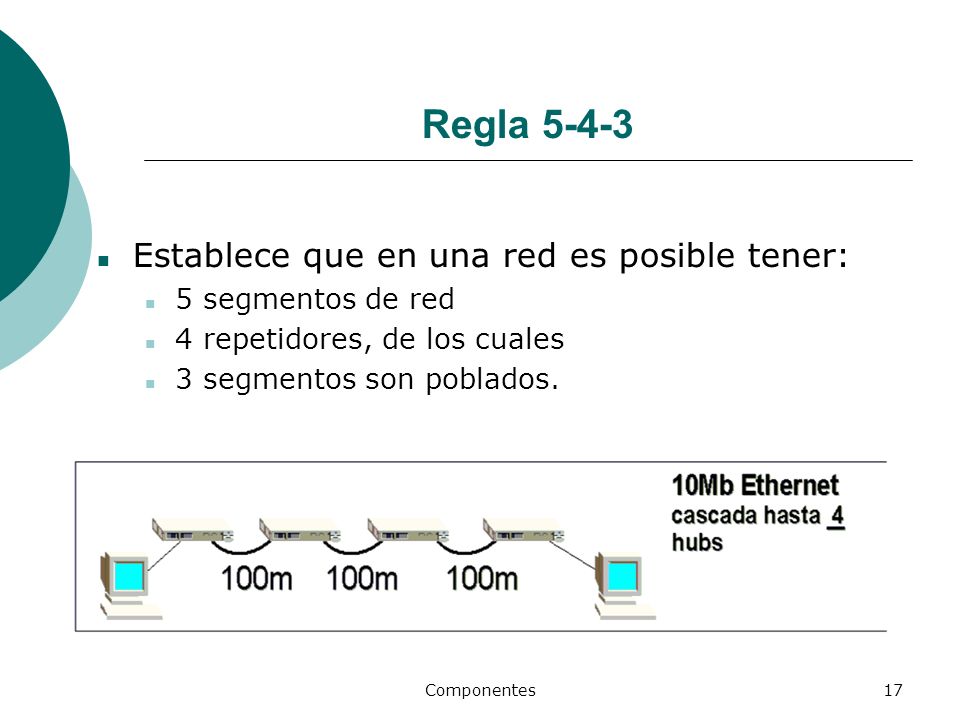

17 Componentes17 Regla 5-4-3 Establece que en una red es posible tener: 5 segmentos de red 4 repetidores, de los cuales 3 segmentos son poblados.

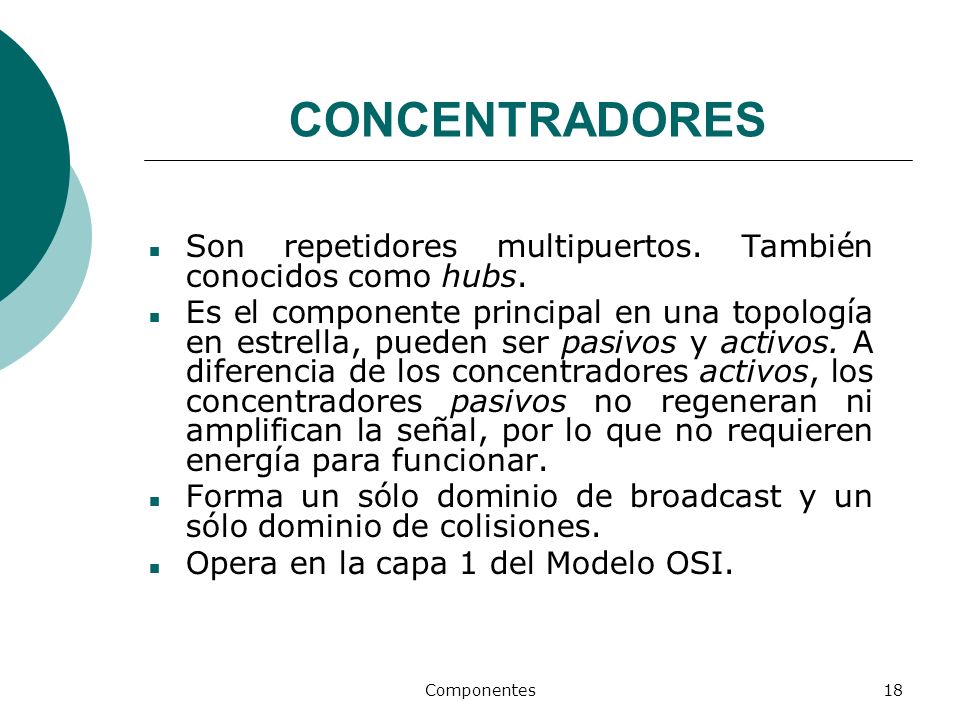

18 Componentes18 CONCENTRADORES Son repetidores multipuertos. También conocidos como hubs. Es el componente principal en una topología en estrella, pueden ser pasivos y activos. A diferencia de los concentradores activos, los concentradores pasivos no regeneran ni amplifican la señal, por lo que no requieren energía para funcionar. Forma un sólo dominio de broadcast y un sólo dominio de colisiones. Opera en la capa 1 del Modelo OSI.

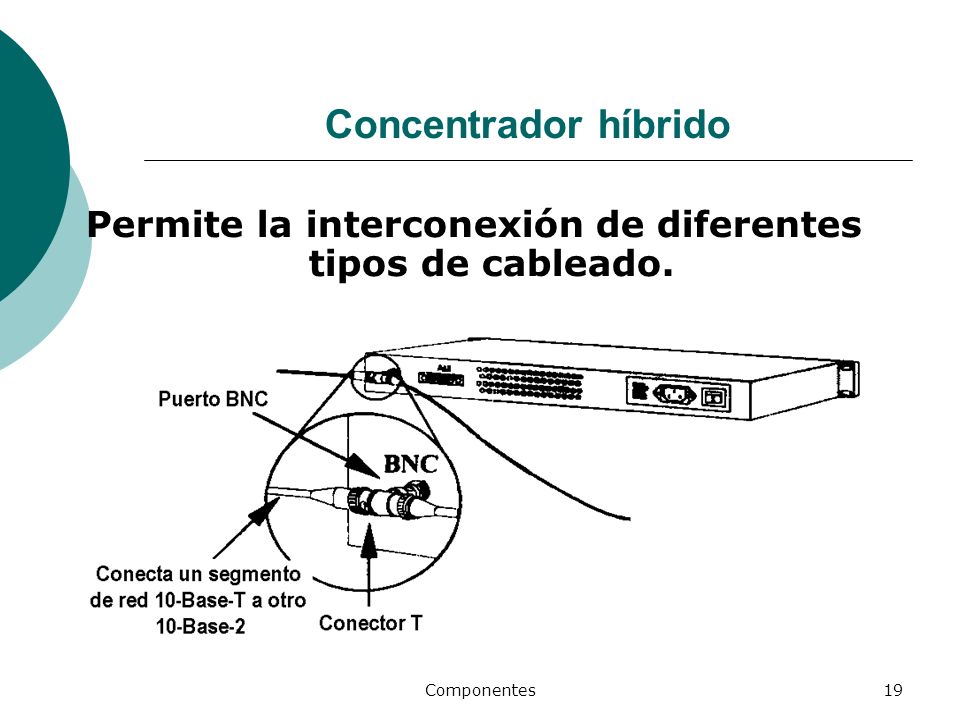

19 Componentes19 Concentrador híbrido Permite la interconexión de diferentes tipos de cableado.

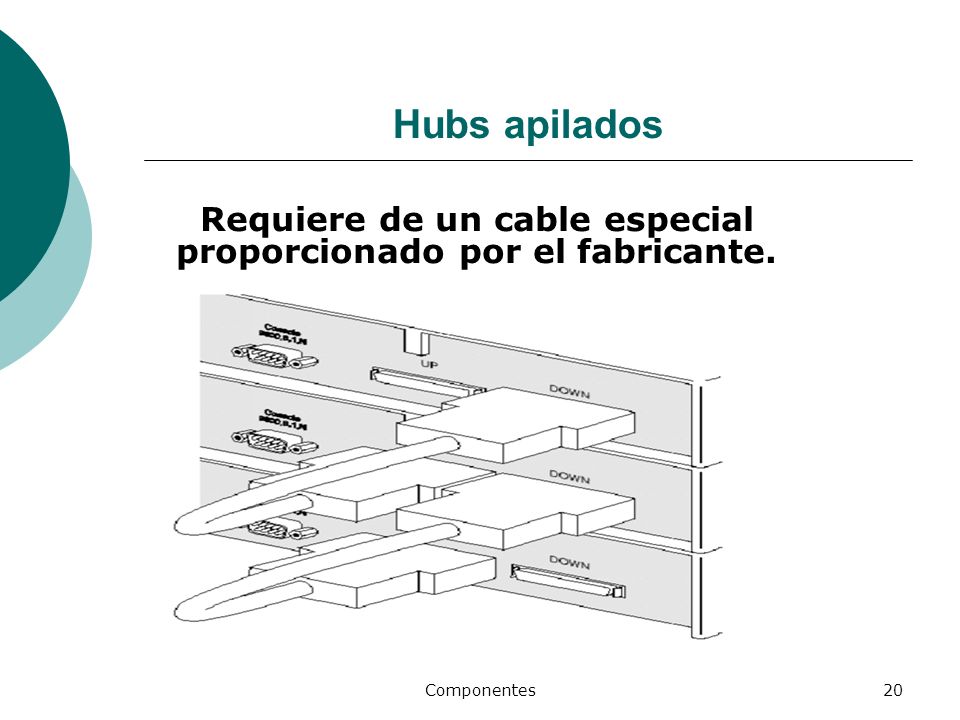

20 Componentes20 Hubs apilados Requiere de un cable especial proporcionado por el fabricante.

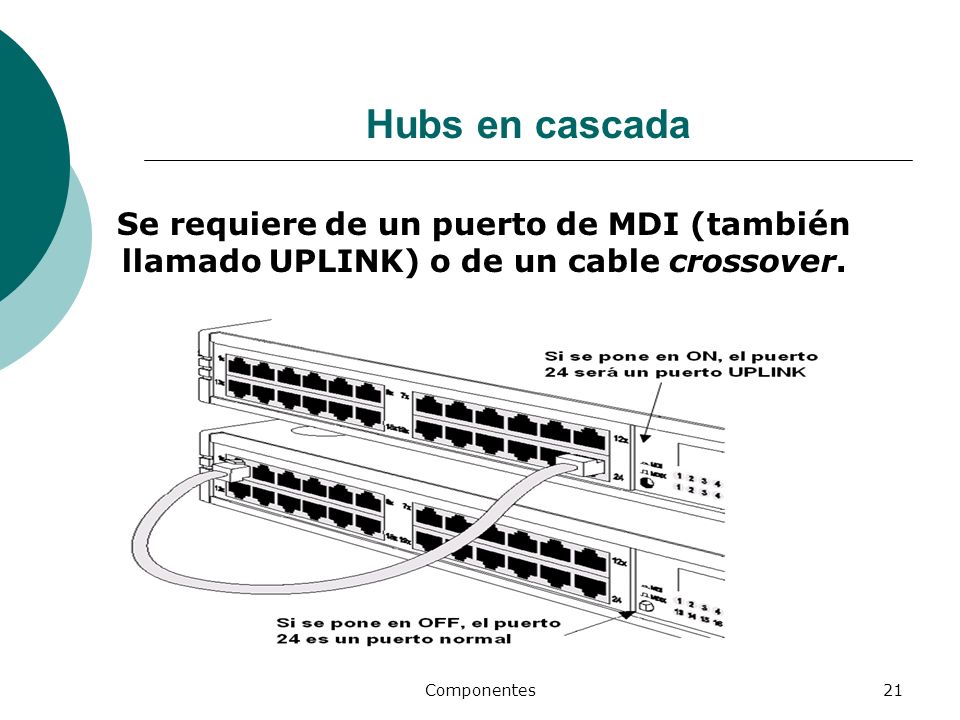

21 Componentes21 Hubs en cascada Se requiere de un puerto de MDI (también llamado UPLINK) o de un cable crossover.

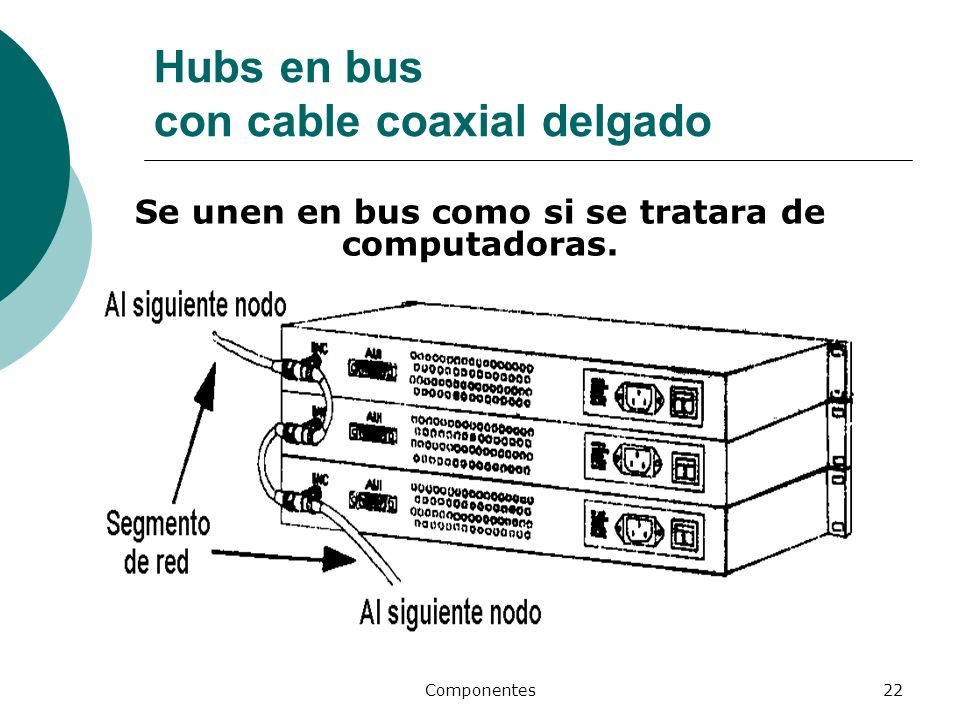

22 Componentes22 Hubs en bus con cable coaxial delgado Se unen en bus como si se tratara de computadoras.

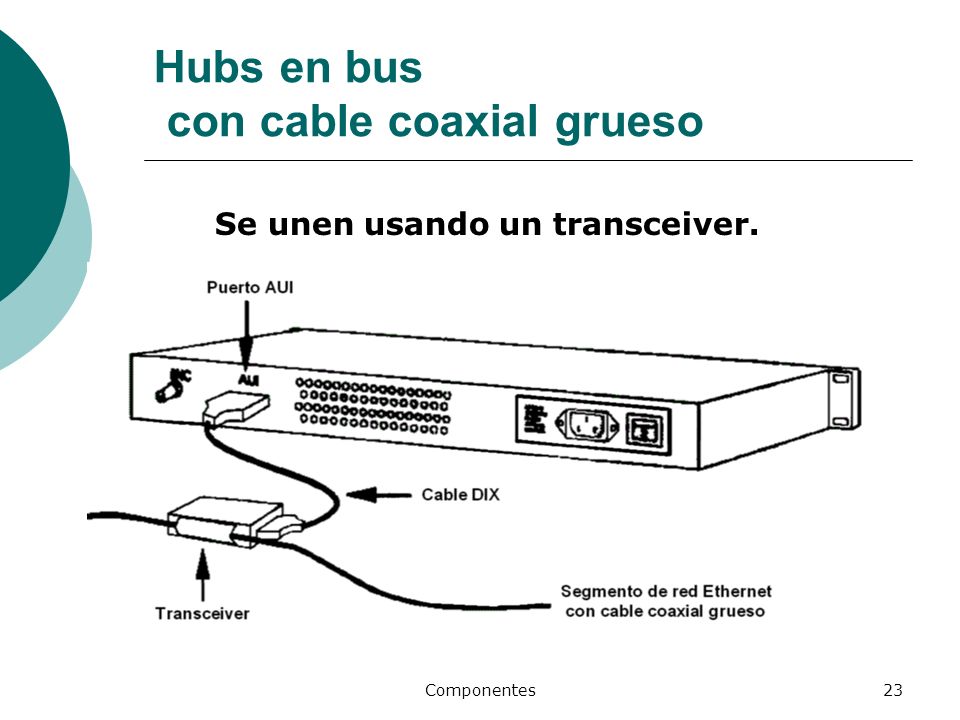

23 Componentes23 Hubs en bus con cable coaxial grueso Se unen usando un transceiver.

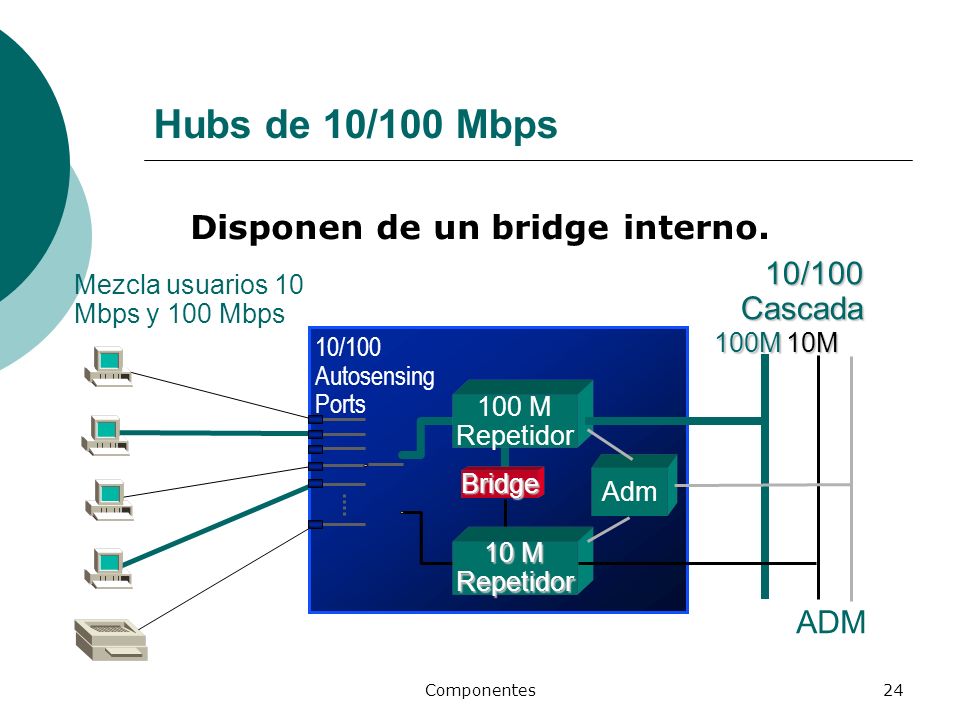

24 Componentes24 Hubs de 10/100 Mbps Disponen de un bridge interno.10/100Cascada 100M 100M Bridge 10/100 Autosensing Ports 10M 10 M Repetidor 100 M Repetidor Mezcla usuarios 10 Mbps y 100 Mbps Adm ADM

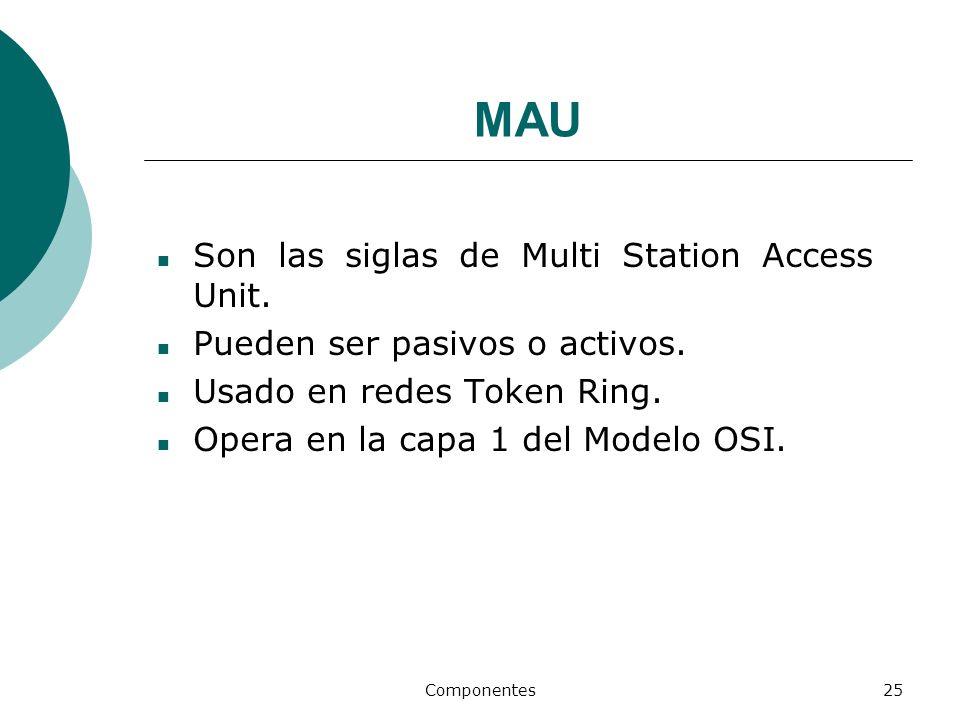

25 Componentes25 MAU Son las siglas de Multi Station Access Unit. Pueden ser pasivos o activos. Usado en redes Token Ring. Opera en la capa 1 del Modelo OSI.

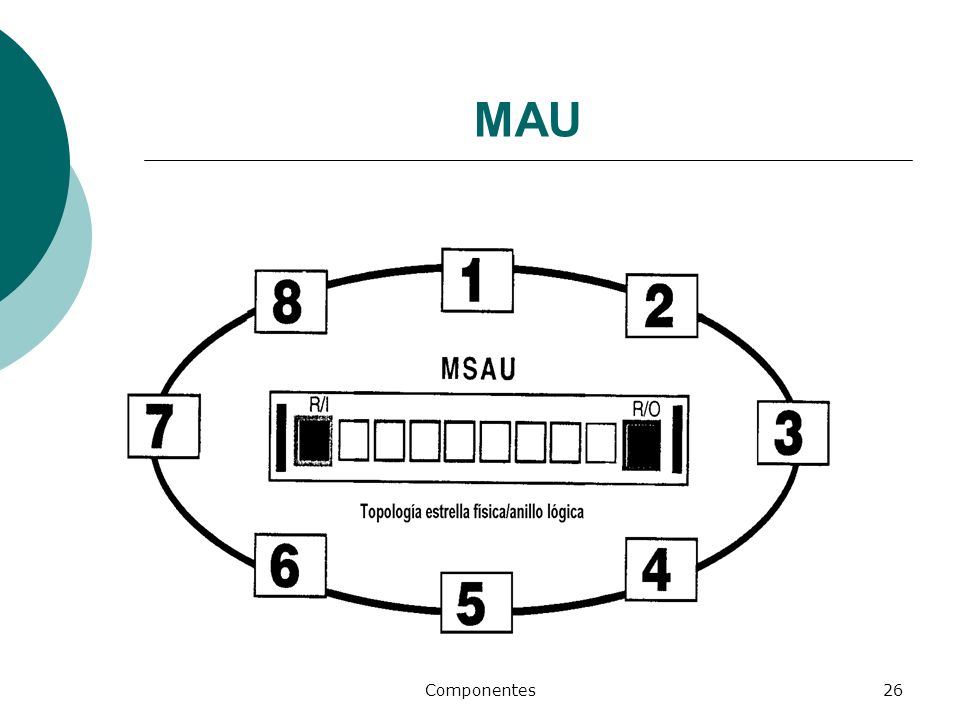

26 Componentes26 MAU

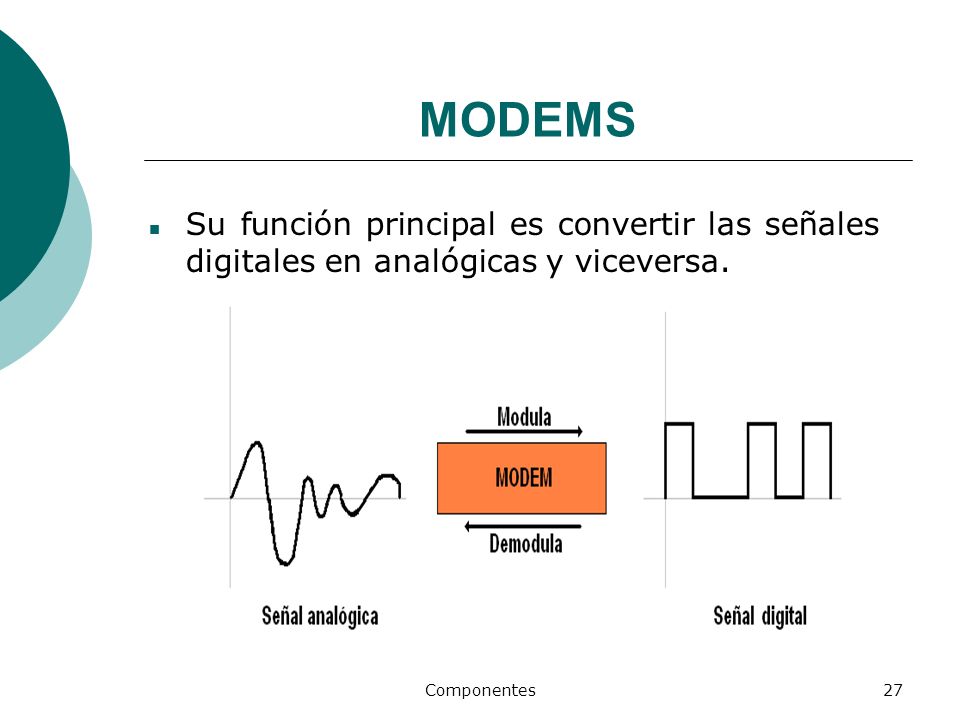

27 Componentes27 MODEMS Su función principal es convertir las señales digitales en analógicas y viceversa.

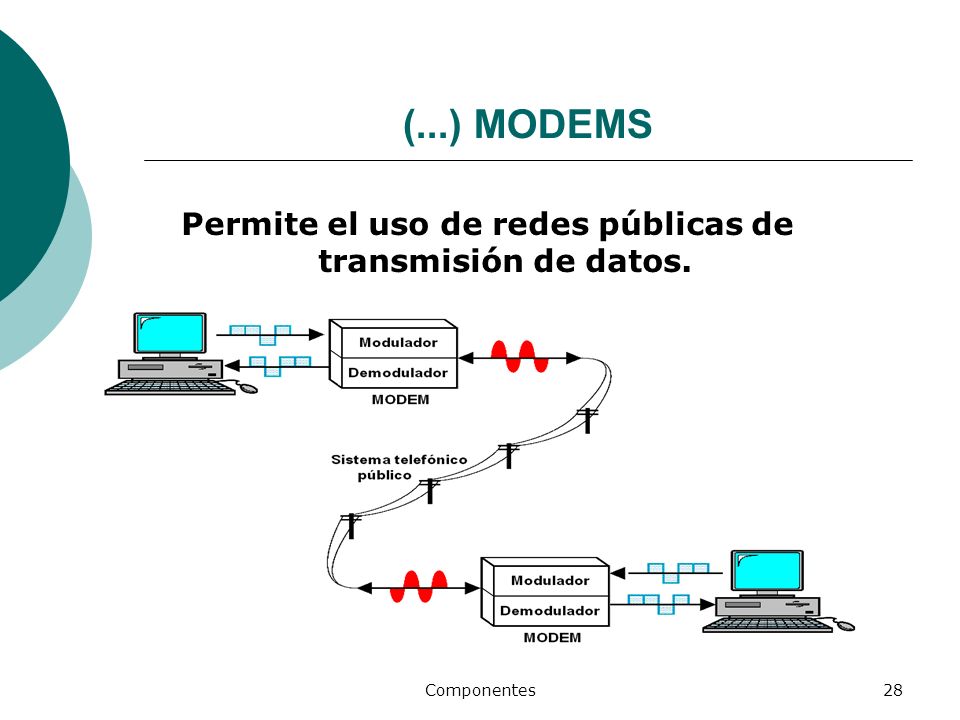

28 Componentes28 (...) MODEMS Permite el uso de redes públicas de transmisión de datos.

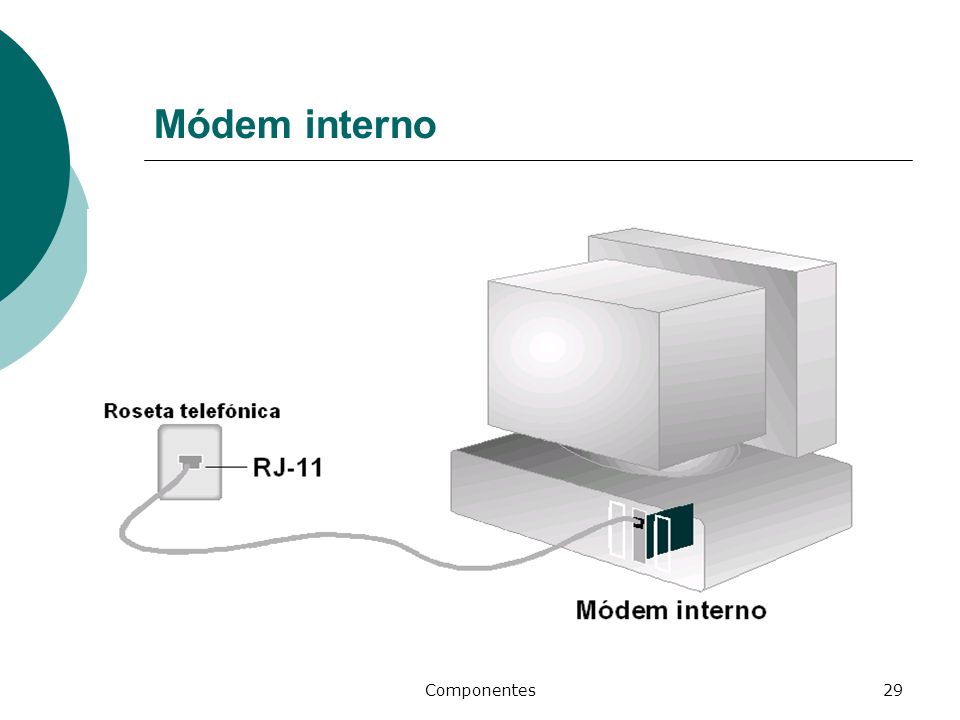

29 Componentes29 Módem interno

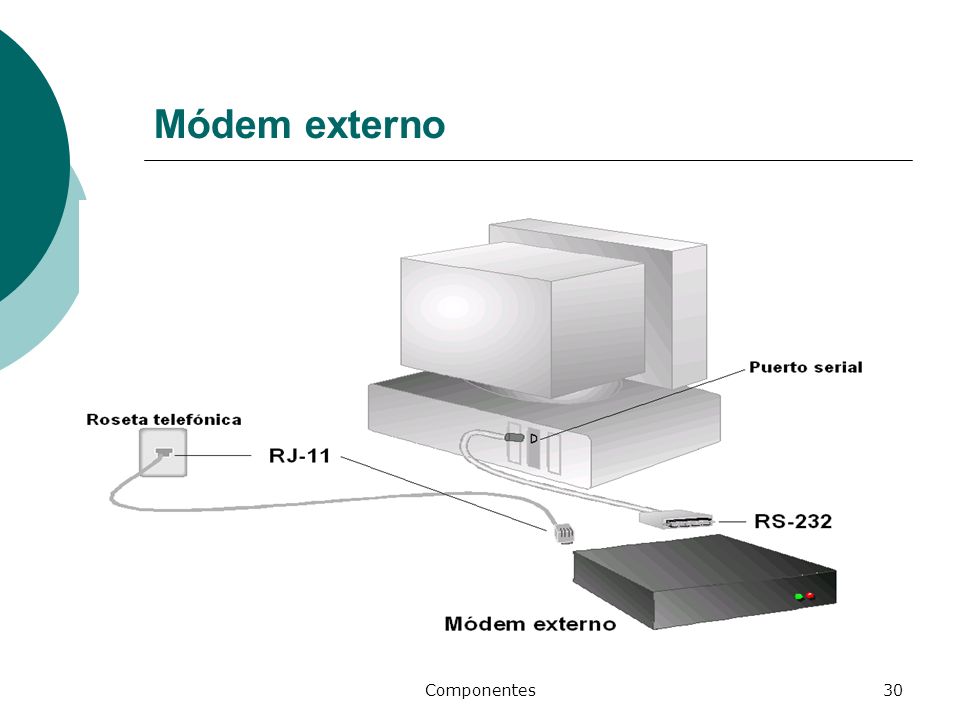

30 Componentes30 Módem externo

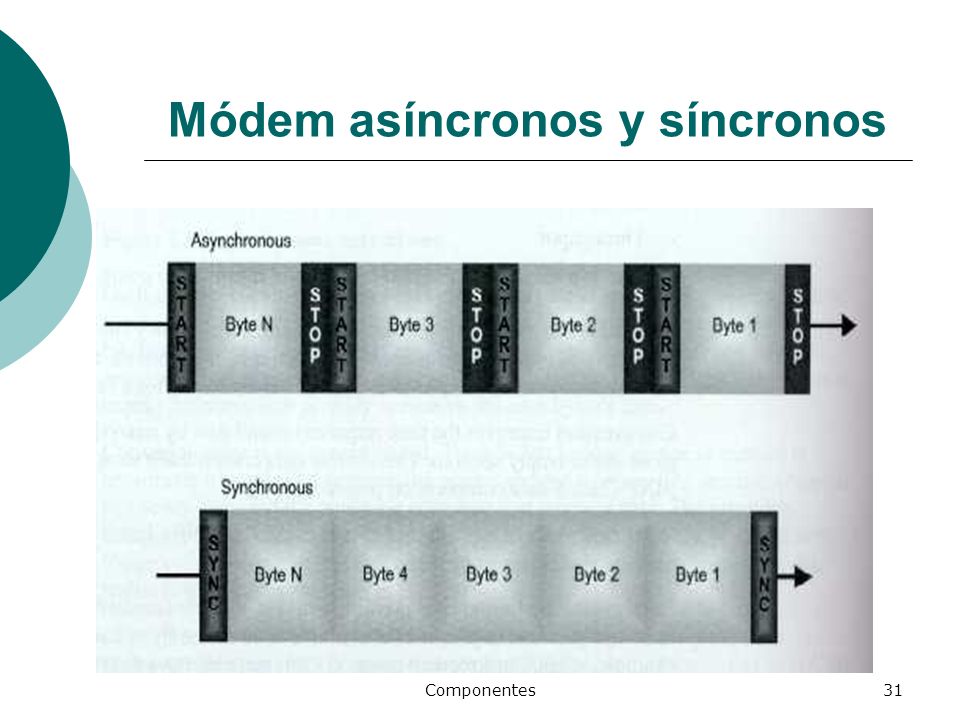

31 Componentes31 Módem asíncronos y síncronos

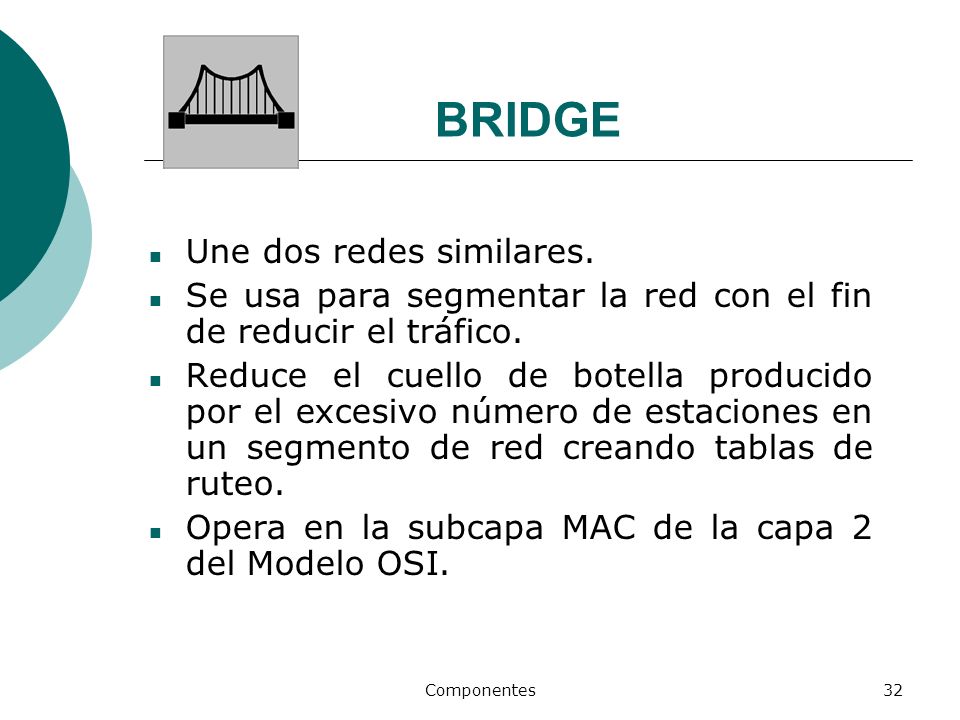

32 Componentes32 BRIDGE Une dos redes similares. Se usa para segmentar la red con el fin de reducir el tráfico. Reduce el cuello de botella producido por el excesivo número de estaciones en un segmento de red creando tablas de ruteo. Opera en la subcapa MAC de la capa 2 del Modelo OSI.

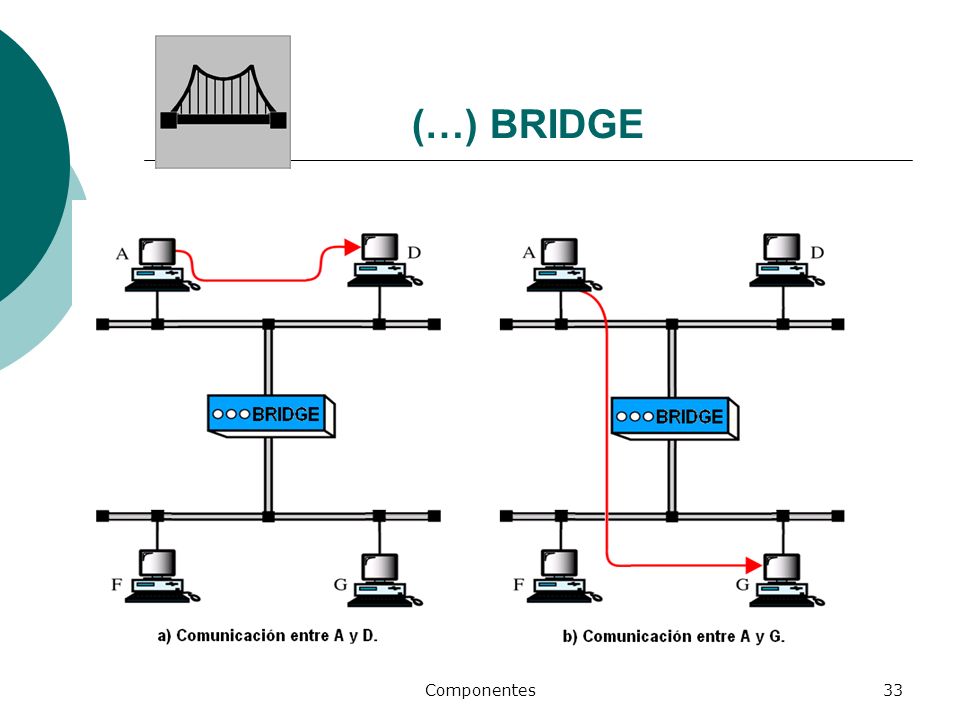

33 Componentes33 (…) BRIDGE

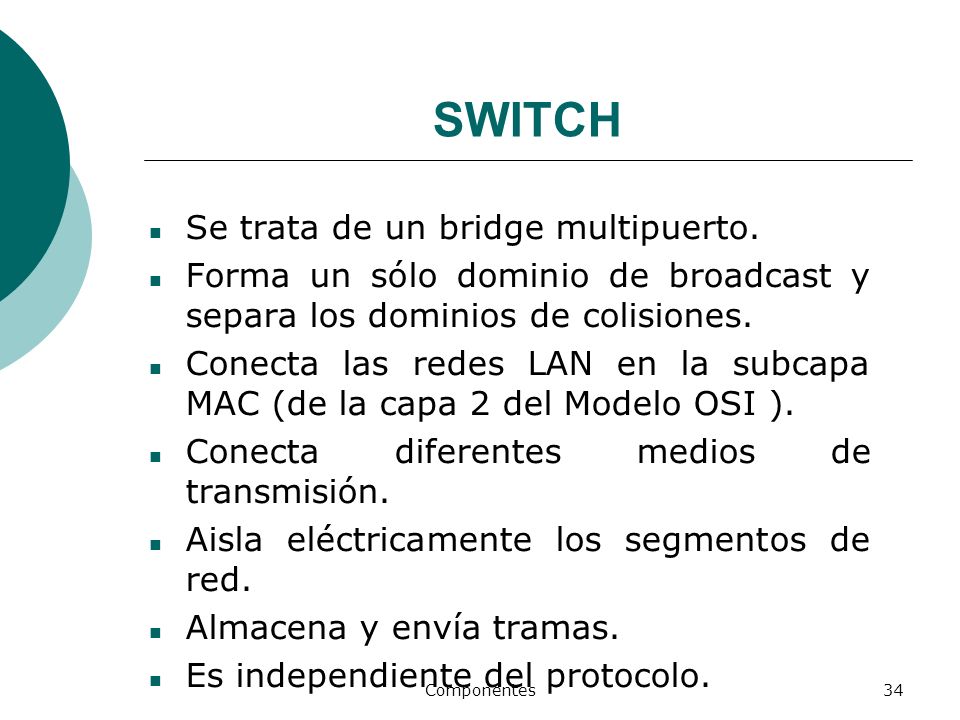

34 Componentes34 SWITCH Se trata de un bridge multipuerto. Forma un sólo dominio de broadcast y separa los dominios de colisiones. Conecta las redes LAN en la subcapa MAC (de la capa 2 del Modelo OSI ). Conecta diferentes medios de transmisión. Aisla eléctricamente los segmentos de red. Almacena y envía tramas. Es independiente del protocolo.

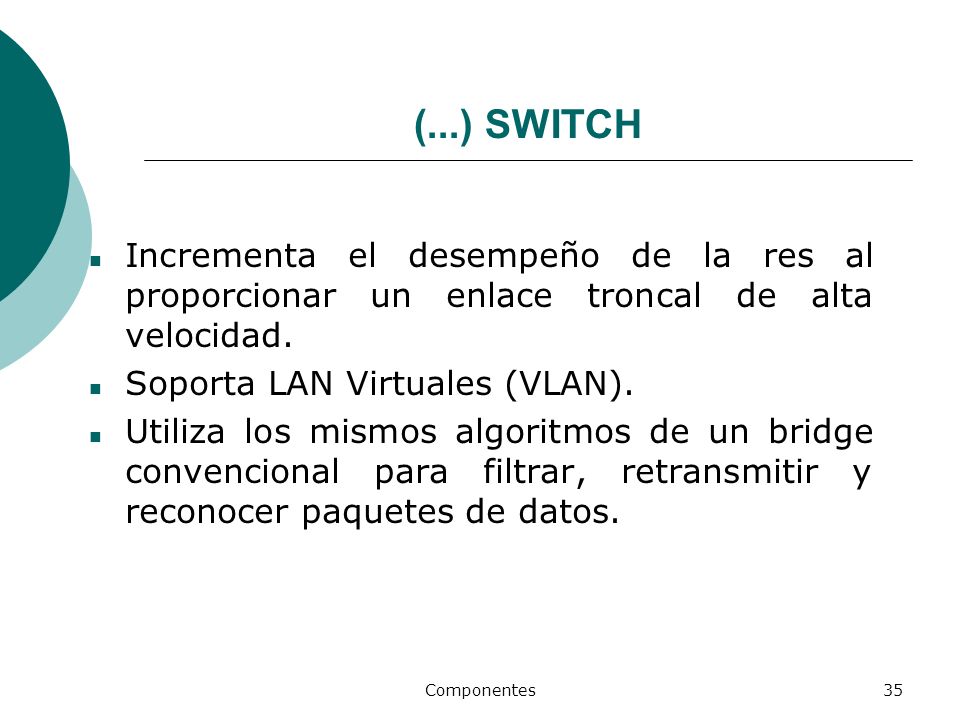

35 Componentes35 (...) SWITCH Incrementa el desempeño de la res al proporcionar un enlace troncal de alta velocidad. Soporta LAN Virtuales (VLAN). Utiliza los mismos algoritmos de un bridge convencional para filtrar, retransmitir y reconocer paquetes de datos.

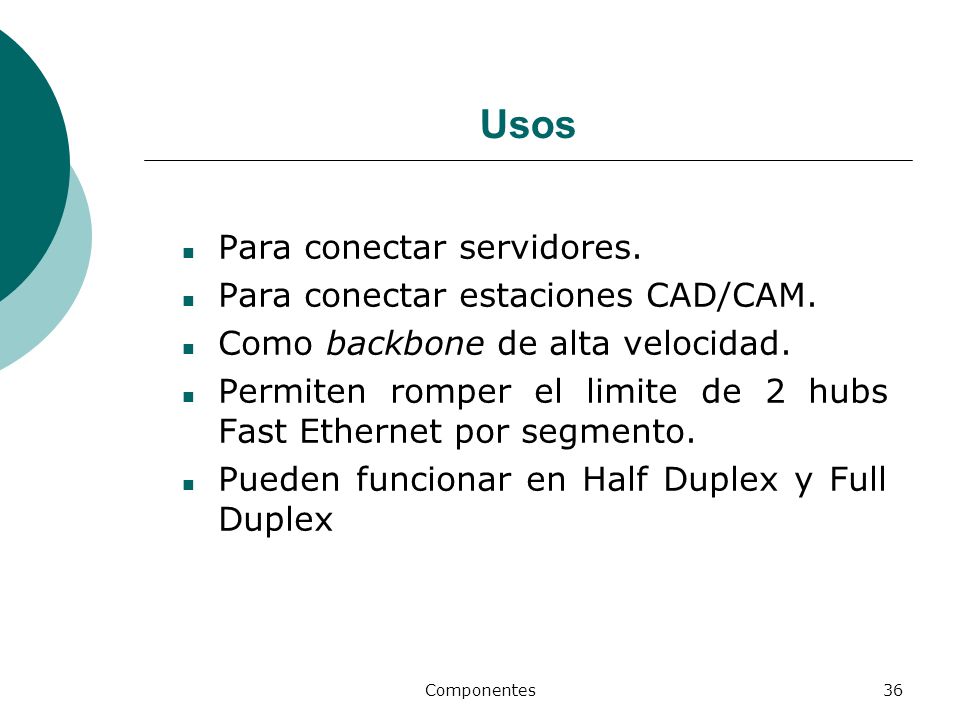

36 Componentes36 Usos Para conectar servidores. Para conectar estaciones CAD/CAM. Como backbone de alta velocidad. Permiten romper el limite de 2 hubs Fast Ethernet por segmento. Pueden funcionar en Half Duplex y Full Duplex

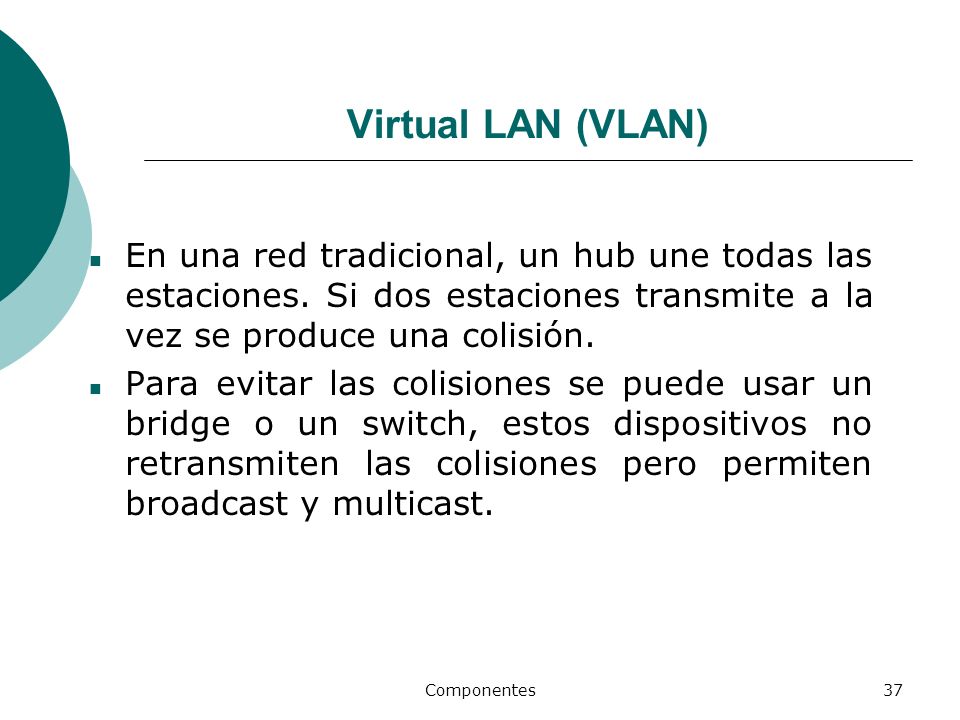

37 Componentes37 Virtual LAN (VLAN) En una red tradicional, un hub une todas las estaciones. Si dos estaciones transmite a la vez se produce una colisión. Para evitar las colisiones se puede usar un bridge o un switch, estos dispositivos no retransmiten las colisiones pero permiten broadcast y multicast.

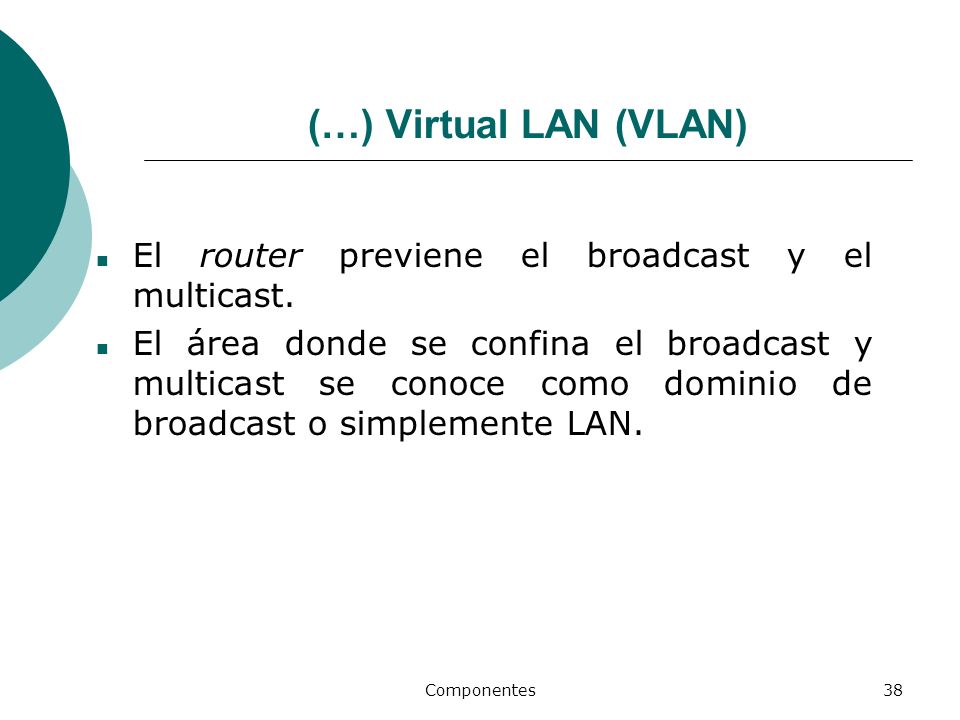

38 Componentes38 (…) Virtual LAN (VLAN) El router previene el broadcast y el multicast. El área donde se confina el broadcast y multicast se conoce como dominio de broadcast o simplemente LAN.

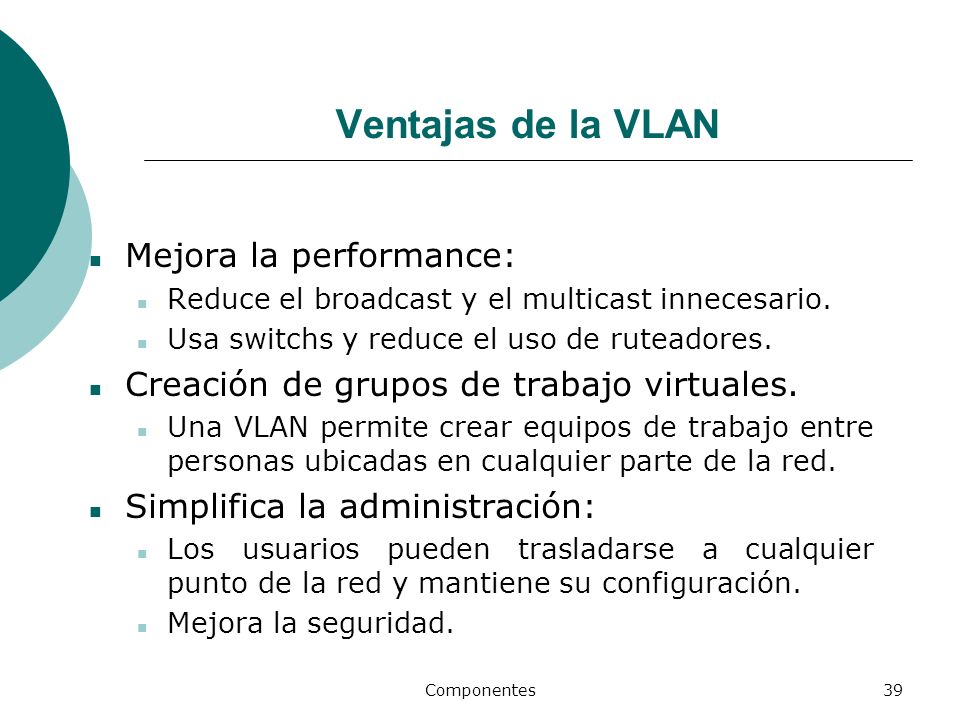

39 Componentes39 Ventajas de la VLAN Mejora la performance: Reduce el broadcast y el multicast innecesario. Usa switchs y reduce el uso de ruteadores. Creación de grupos de trabajo virtuales. Una VLAN permite crear equipos de trabajo entre personas ubicadas en cualquier parte de la red. Simplifica la administración: Los usuarios pueden trasladarse a cualquier punto de la red y mantiene su configuración. Mejora la seguridad.

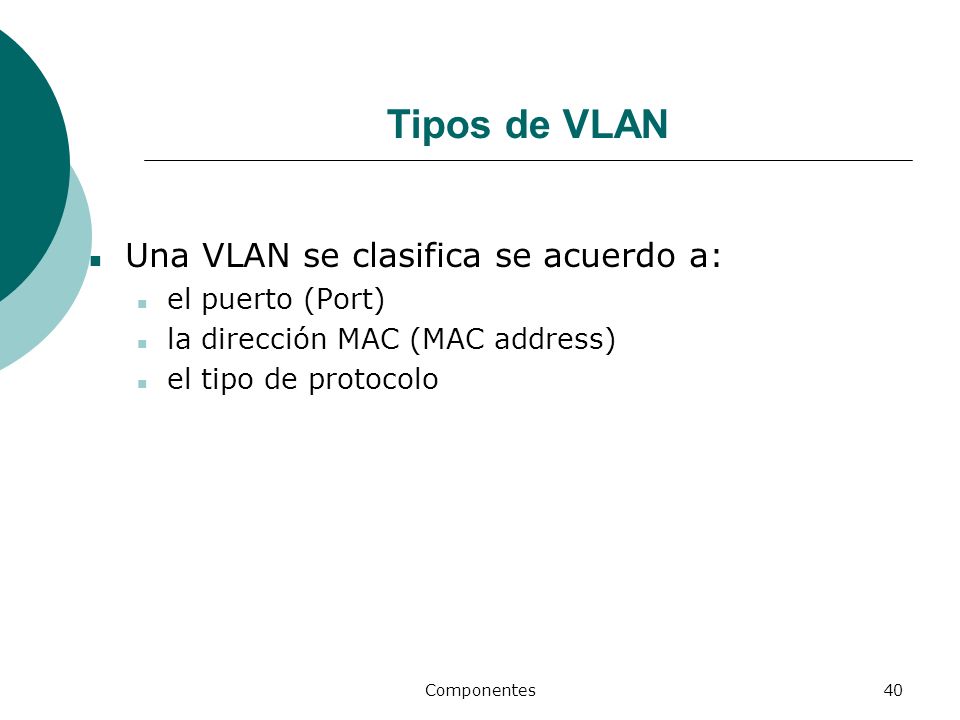

40 Componentes40 Tipos de VLAN Una VLAN se clasifica se acuerdo a: el puerto (Port) la dirección MAC (MAC address) el tipo de protocolo

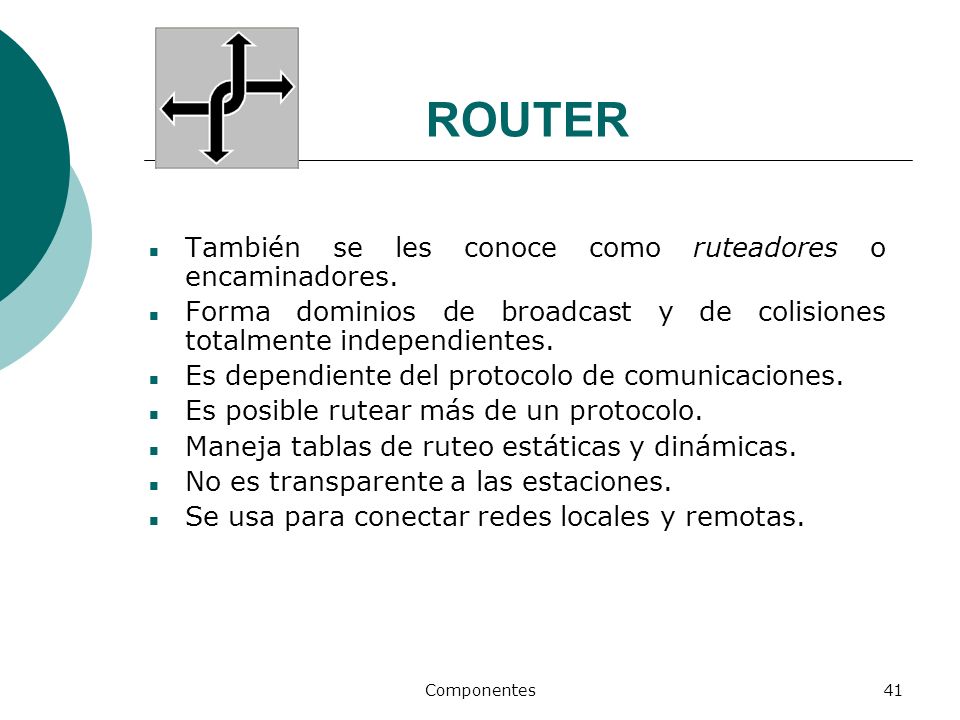

41 Componentes41 ROUTER También se les conoce como ruteadores o encaminadores. Forma dominios de broadcast y de colisiones totalmente independientes. Es dependiente del protocolo de comunicaciones. Es posible rutear más de un protocolo. Maneja tablas de ruteo estáticas y dinámicas. No es transparente a las estaciones. Se usa para conectar redes locales y remotas.

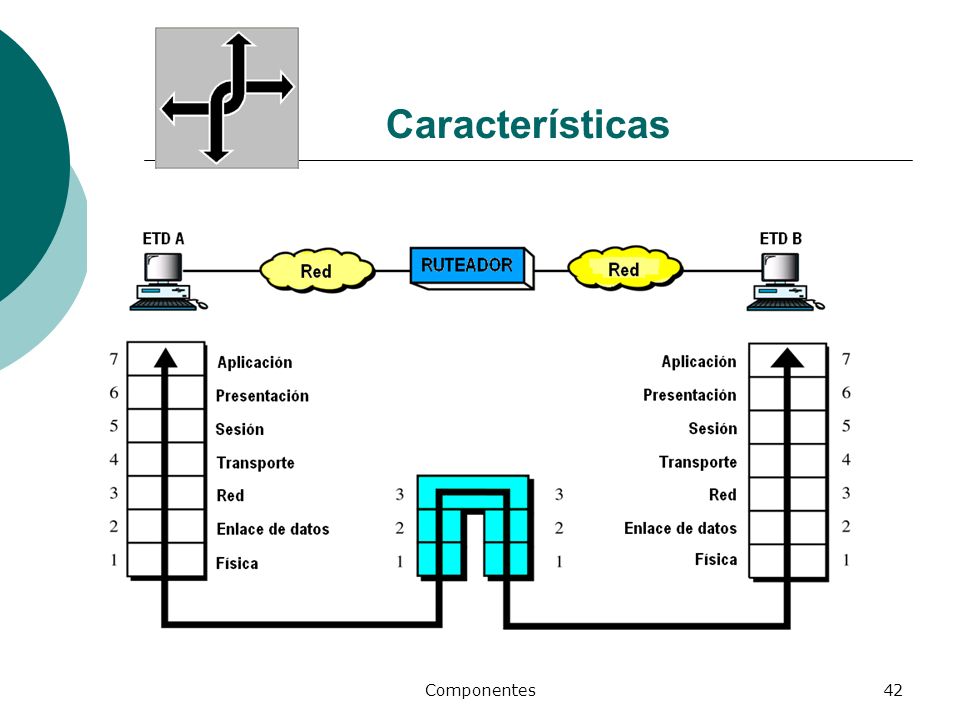

42 Componentes42 Características

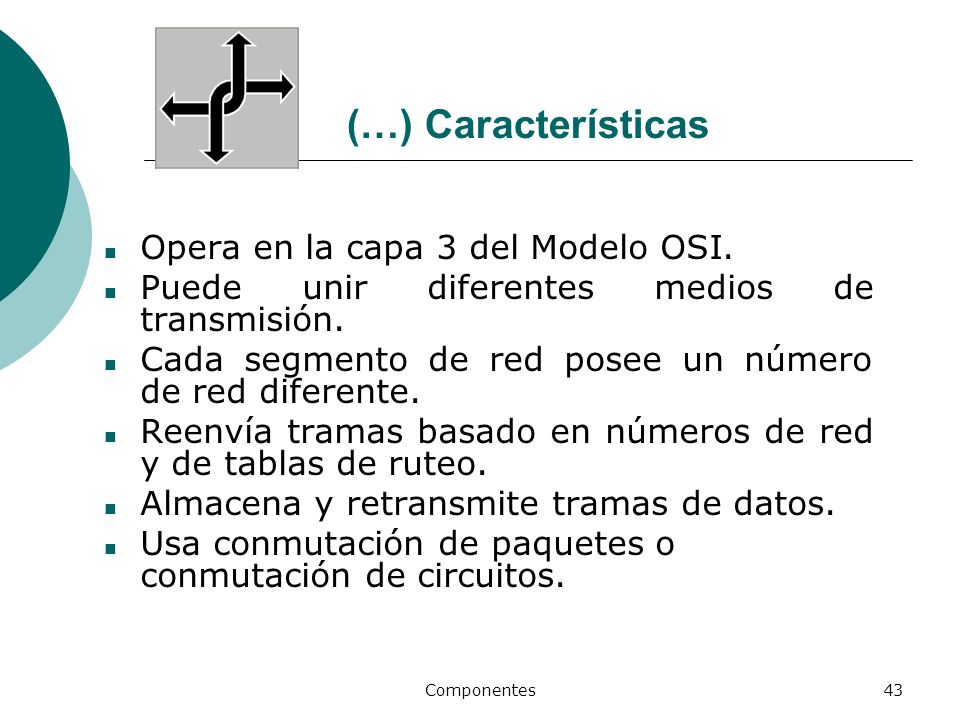

43 Componentes43 (…) Características Opera en la capa 3 del Modelo OSI. Puede unir diferentes medios de transmisión. Cada segmento de red posee un número de red diferente. Reenvía tramas basado en números de red y de tablas de ruteo. Almacena y retransmite tramas de datos. Usa conmutación de paquetes o conmutación de circuitos.

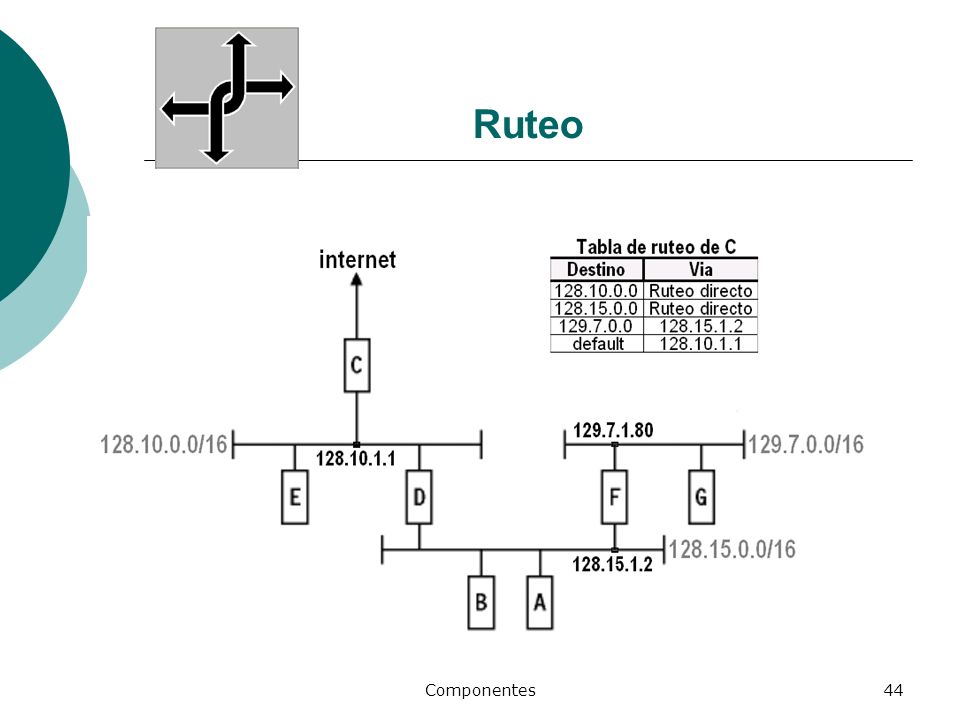

44 Componentes44 Ruteo

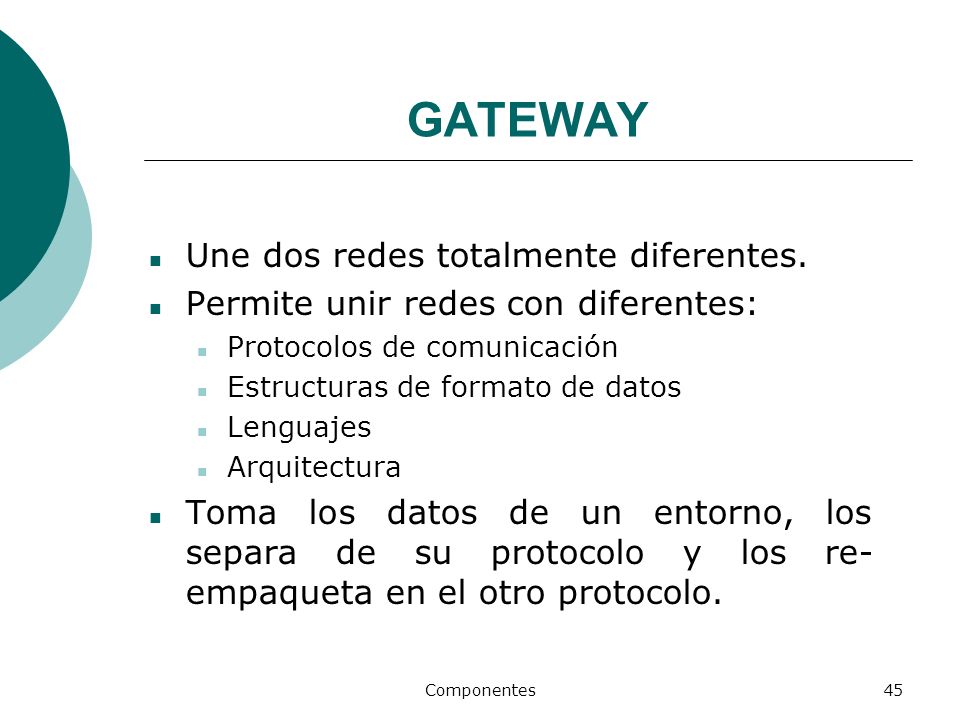

45 Componentes45 GATEWAY Une dos redes totalmente diferentes. Permite unir redes con diferentes: Protocolos de comunicación Estructuras de formato de datos Lenguajes Arquitectura Toma los datos de un entorno, los separa de su protocolo y los re- empaqueta en el otro protocolo.

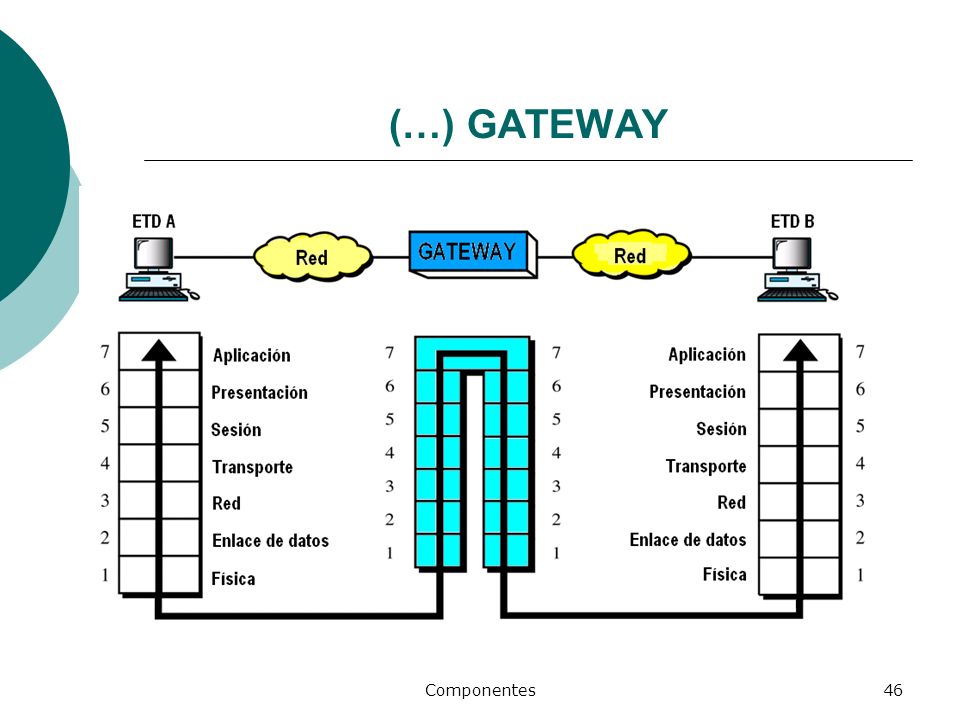

46 Componentes46 (…) GATEWAY

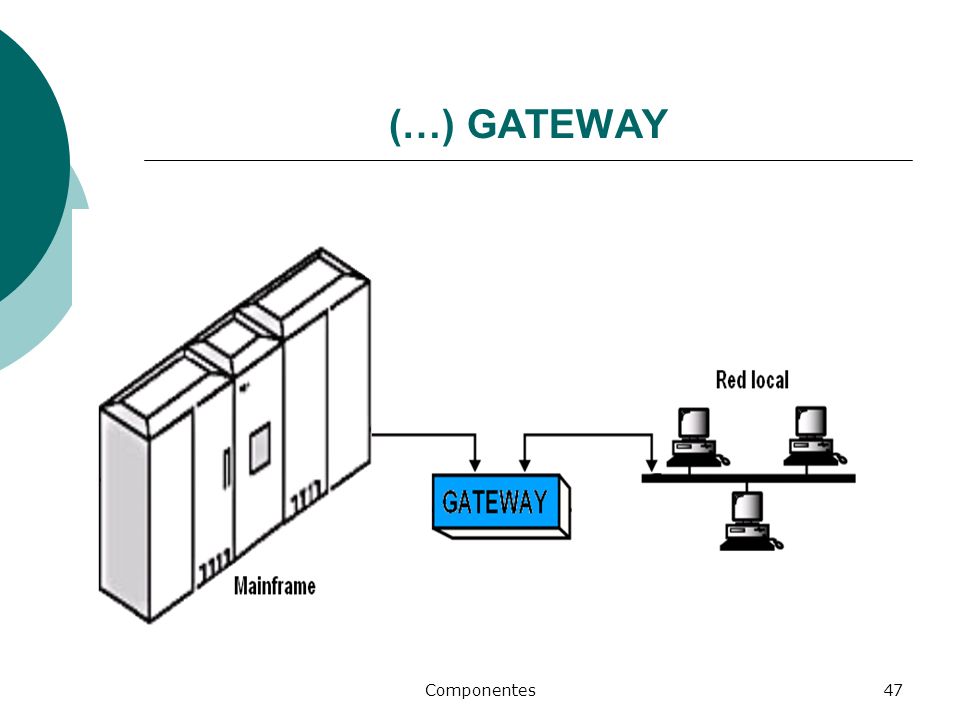

47 Componentes47 (…) GATEWAY
