1 Hardware de Comunicación de Datos Integrantes: Cheng, Berta Oliver, Chiru Cesar, Bernal

2 Gateways Repetidores Switch

3

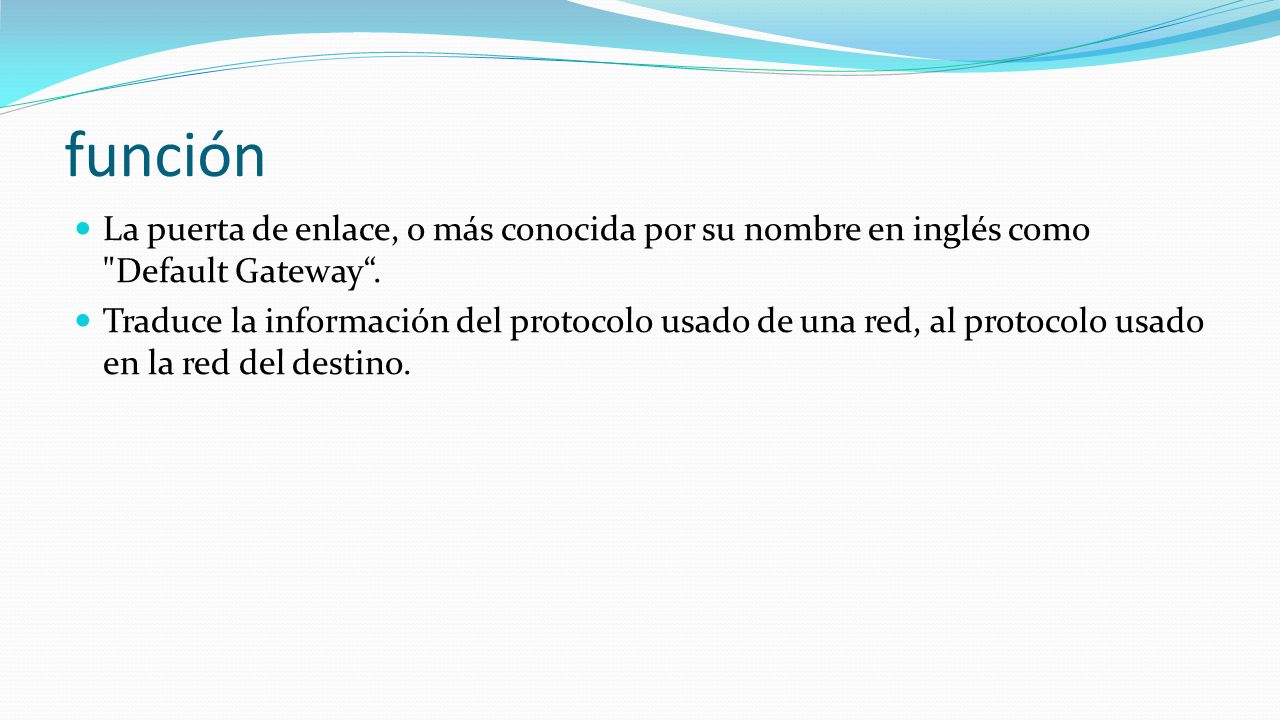

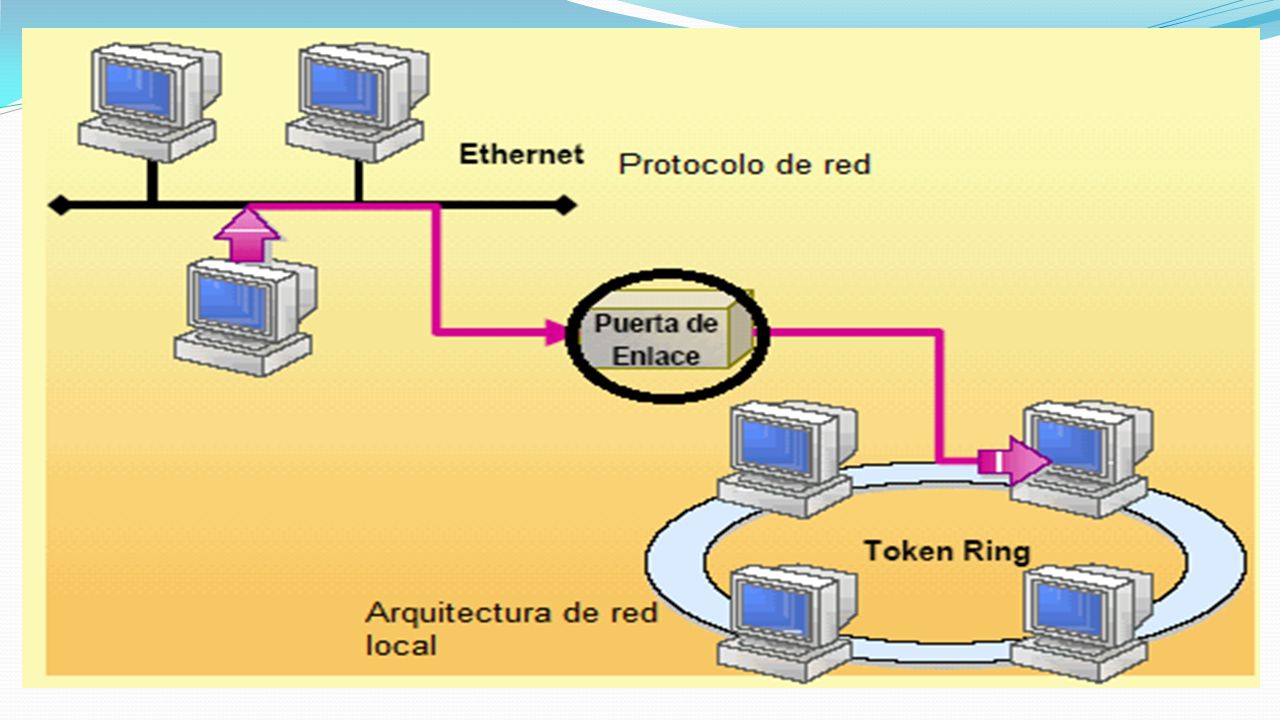

4 función La puerta de enlace, o más conocida por su nombre en inglés como "Default Gateway“. Traduce la información del protocolo usado de una red, al protocolo usado en la red del destino.

5

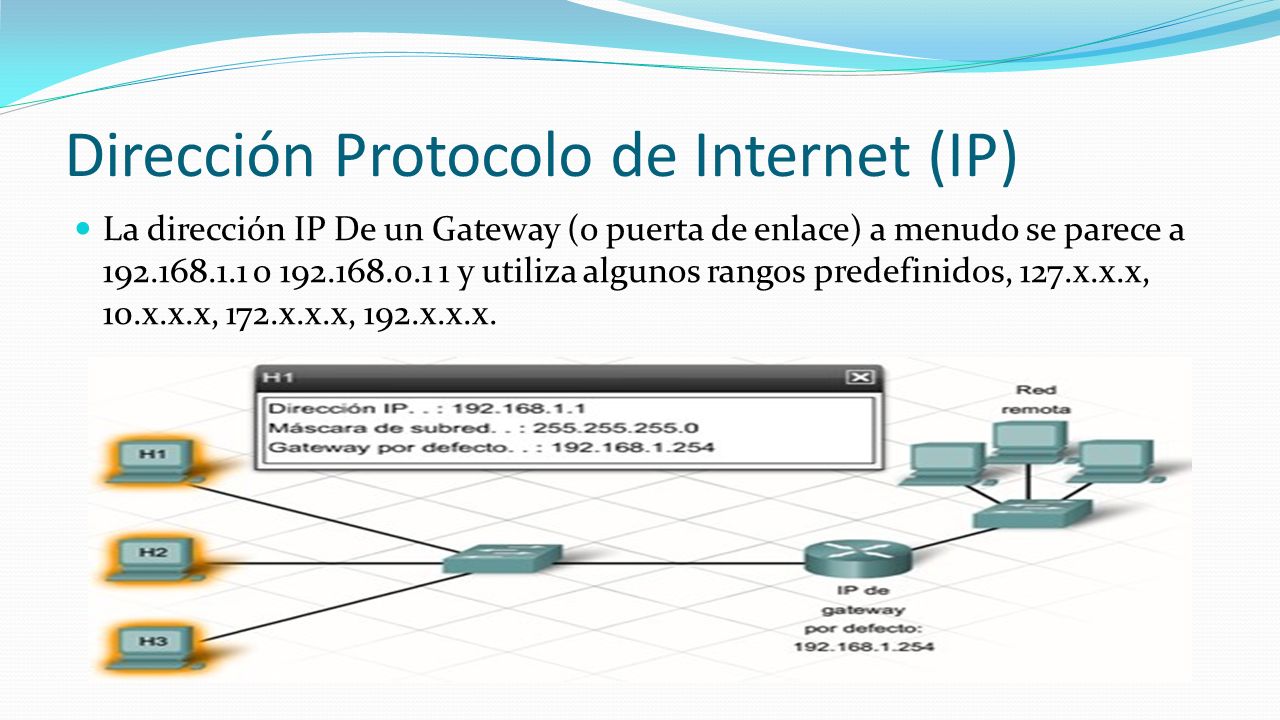

6 Dirección Protocolo de Internet (IP) La dirección IP De un Gateway (o puerta de enlace) a menudo se parece a 192.168.1.1 o 192.168.0.1 1 y utiliza algunos rangos predefinidos, 127.x.x.x, 10.x.x.x, 172.x.x.x, 192.x.x.x.

7 Tipos de Gateways Gateway Asíncrono Gateway SNA (Systems Network Architecture) Gateway TCP/IP: Gateway PAD X.25: Gateway FAX:

8 Ventajas y Desventajas Ventajas Simplifican la gestión de red. Permiten la conversión de protocolos. Desventajas Alto costo La función de conversión de protocolos sobrecarga el rendimiento

9

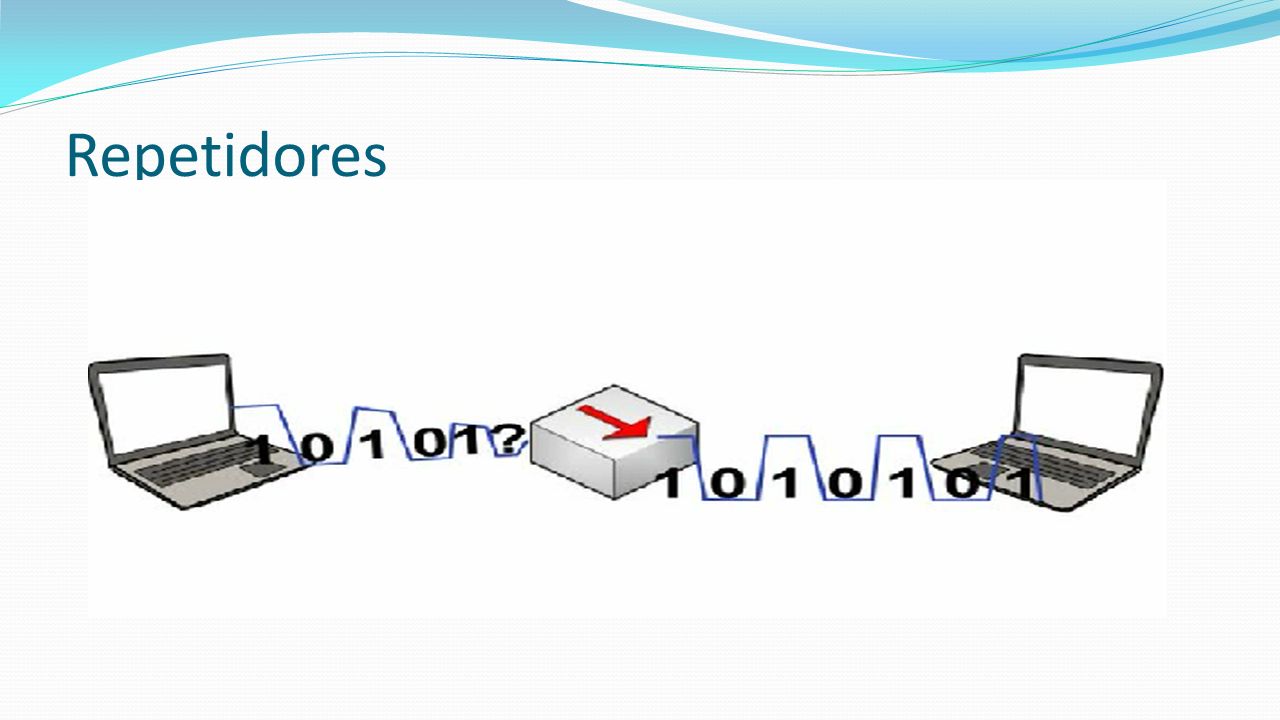

10 Repetidores

11 usos En el caso de señales digitales el repetidor se suele denominar regenerador Los repetidores se utilizan a menudo en los cables transcontinentales y transoceánicos Se utilizan tanto en cables de cobre portadores de señales eléctricas como en cables de fibra óptica portadores de luz. Se utilizan también en los servicios de radiocomunicación.

12

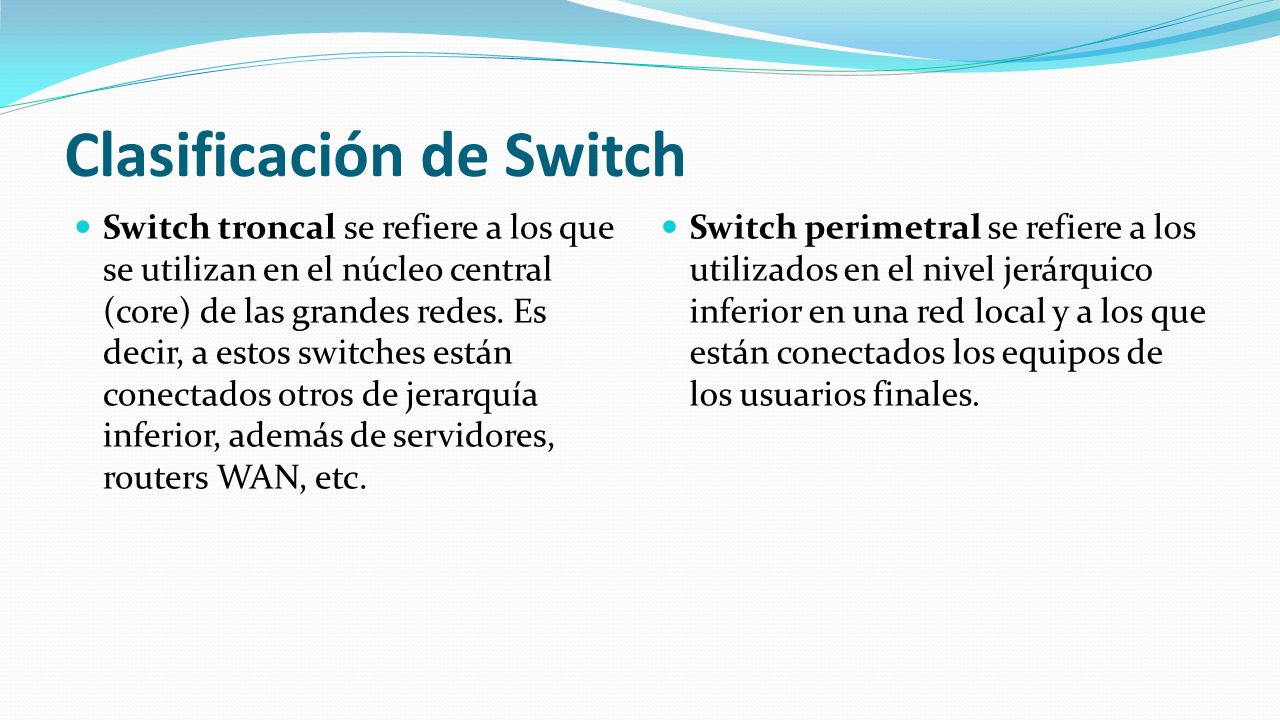

13 Clasificación de Switch Switch troncal se refiere a los que se utilizan en el núcleo central (core) de las grandes redes. Es decir, a estos switches están conectados otros de jerarquía inferior, además de servidores, routers WAN, etc. Switch perimetral se refiere a los utilizados en el nivel jerárquico inferior en una red local y a los que están conectados los equipos de los usuarios finales.

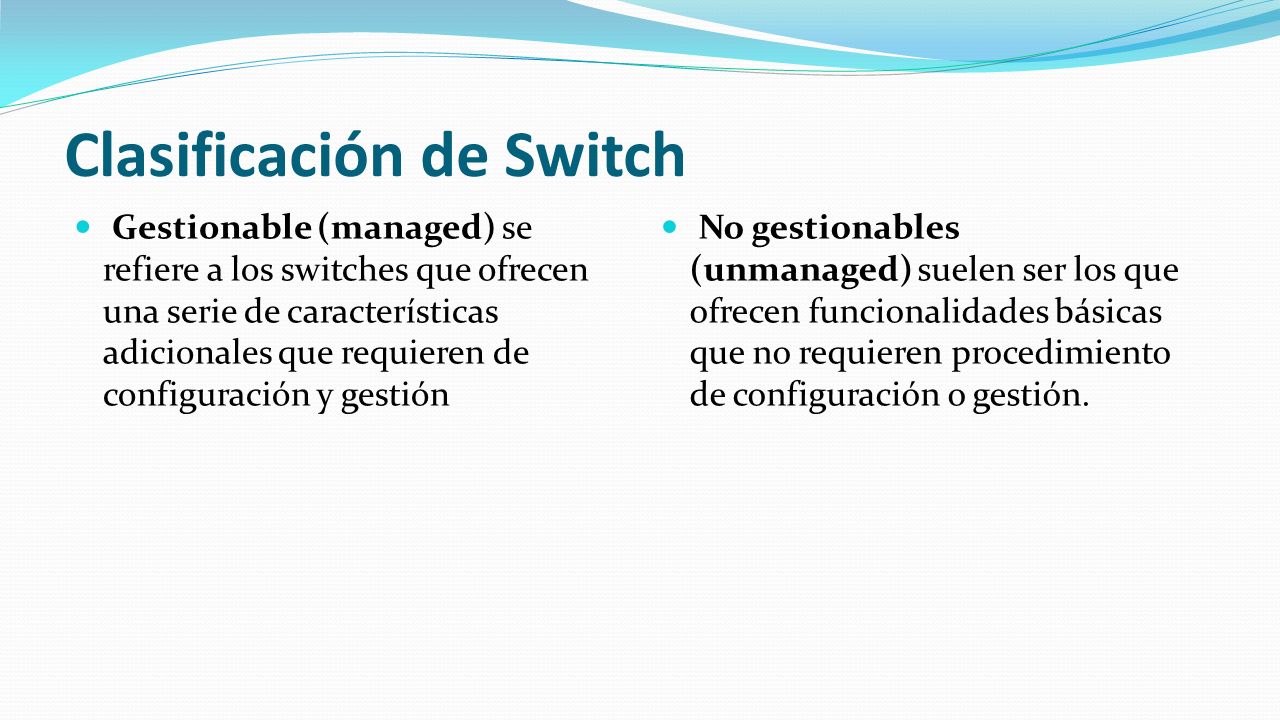

14 Clasificación de Switch Gestionable (managed) se refiere a los switches que ofrecen una serie de características adicionales que requieren de configuración y gestión No gestionables (unmanaged) suelen ser los que ofrecen funcionalidades básicas que no requieren procedimiento de configuración o gestión.

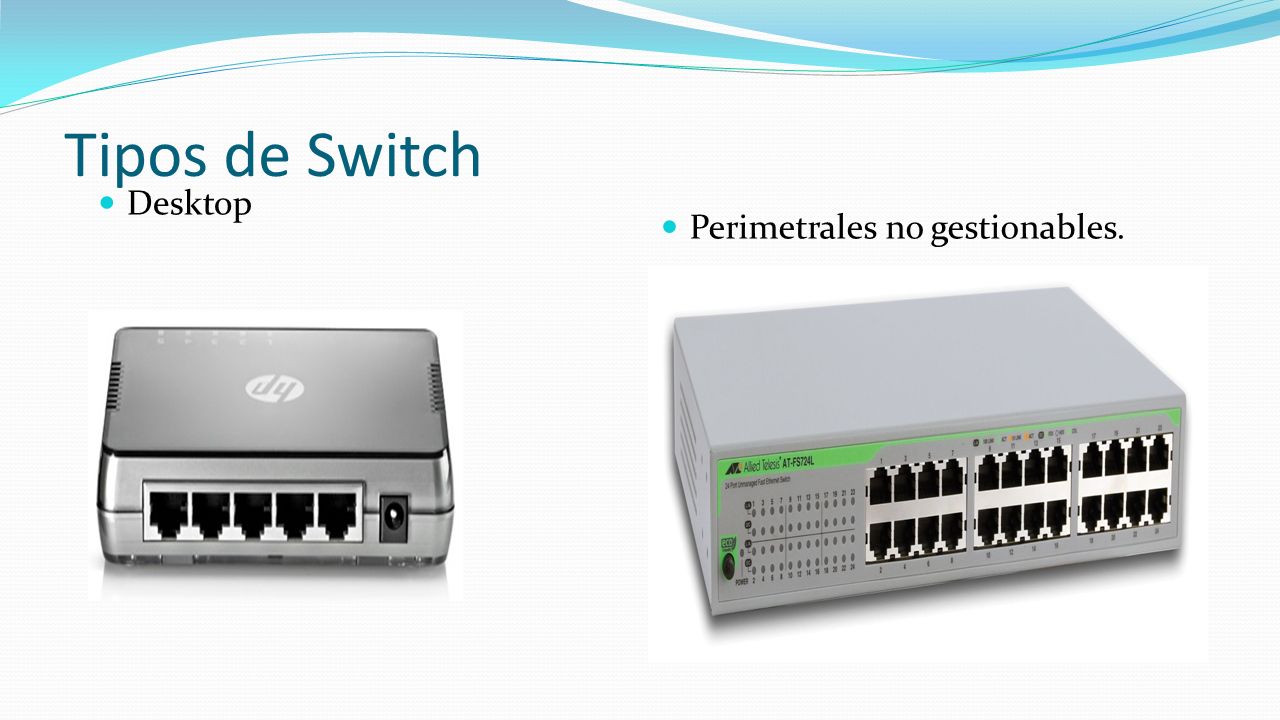

15 Tipos de Switch Desktop Perimetrales no gestionables.

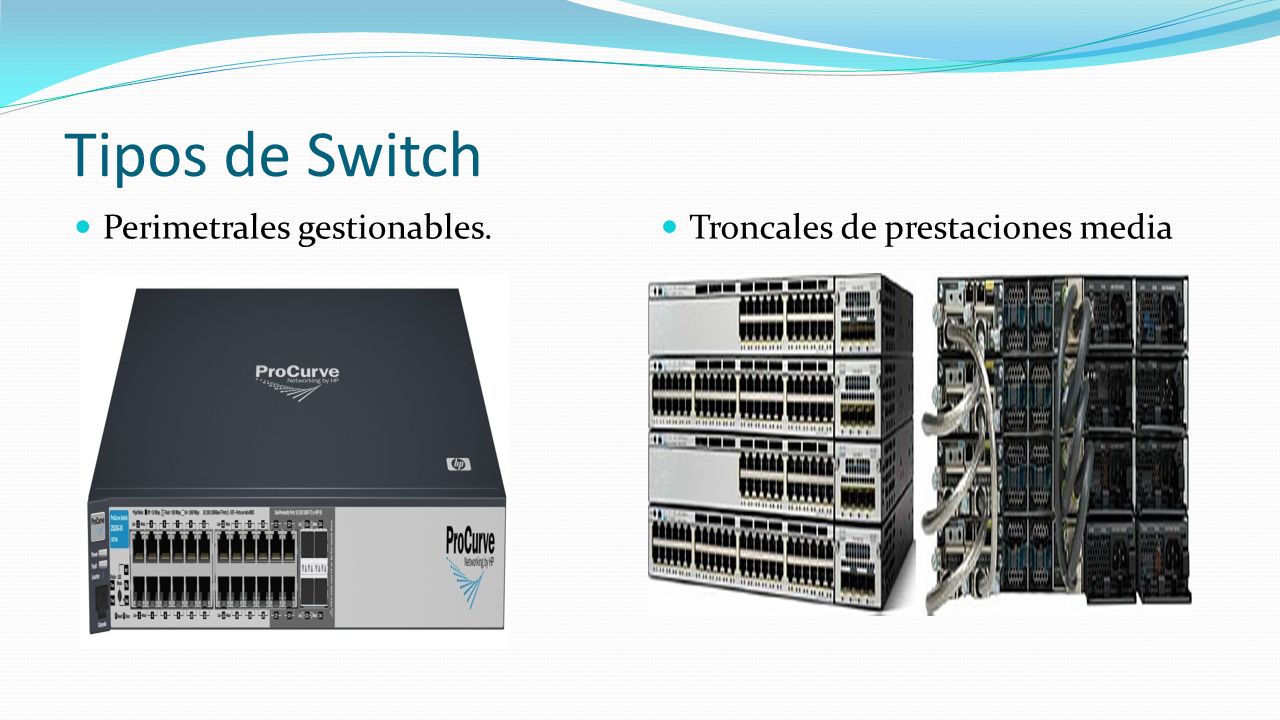

16 Tipos de Switch Perimetrales gestionables. Troncales de prestaciones media

17 Tipos de Switch Troncales de alta prestaciones.

18 Otros ejemplos de switch

19 Servidores Un servidor, como la misma palabra indica, es un ordenador o máquina informática que está al “servicio” de otras máquinas, ordenadores o personas llamadas clientes y que le suministran a estos, todo tipo de información. Ejemplo de Data Center (Cuarto de Servidores)

20 Características generales de un servidor A su inicio tiene un papel pasivo en la comunicación ya que espera que llegue la solicitud de las computadoras clientes (interrelacionadas con ella). Cuando recibe una solicitud, la procesa y luego envía una respuesta al cliente. Acepta, en general, conexiones de un gran número de clientes.

21 TIPOS DE SERVIDORES MÁS HABITUALES Servidor de Correo Servidor Proxy Servidor Web Servidor de Base de Datos Servidores Clúster Servidores Dedicados Servidores de imágenes Etc.

22 Estaciones de trabajo (Workstations) Es un computador de altas prestaciones destinado para trabajo técnico o científico. A diferencia de una computadora aislada, tiene una tarjeta de red y está físicamente conectada por medio de cables u otros medios no guiados con los servidores. Ejemplo de una estación de trabajo

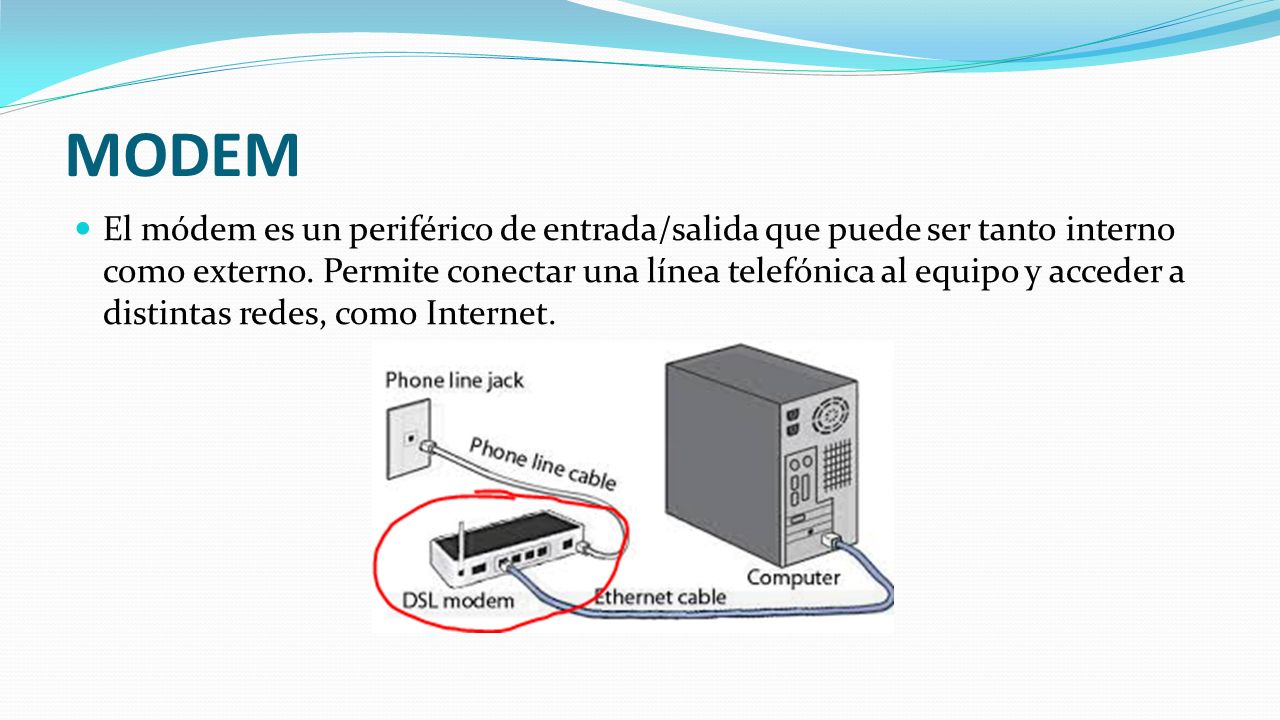

23 MODEM El módem es un periférico de entrada/salida que puede ser tanto interno como externo. Permite conectar una línea telefónica al equipo y acceder a distintas redes, como Internet.

24 El Módem (modulator - demodulator; modulador - desmodulador) Convierte las señales eléctricas digitales de una computadora a otra computadora y de una en señales análogas de manera que sea posible transmitir datos por medio de líneas telefónicas.

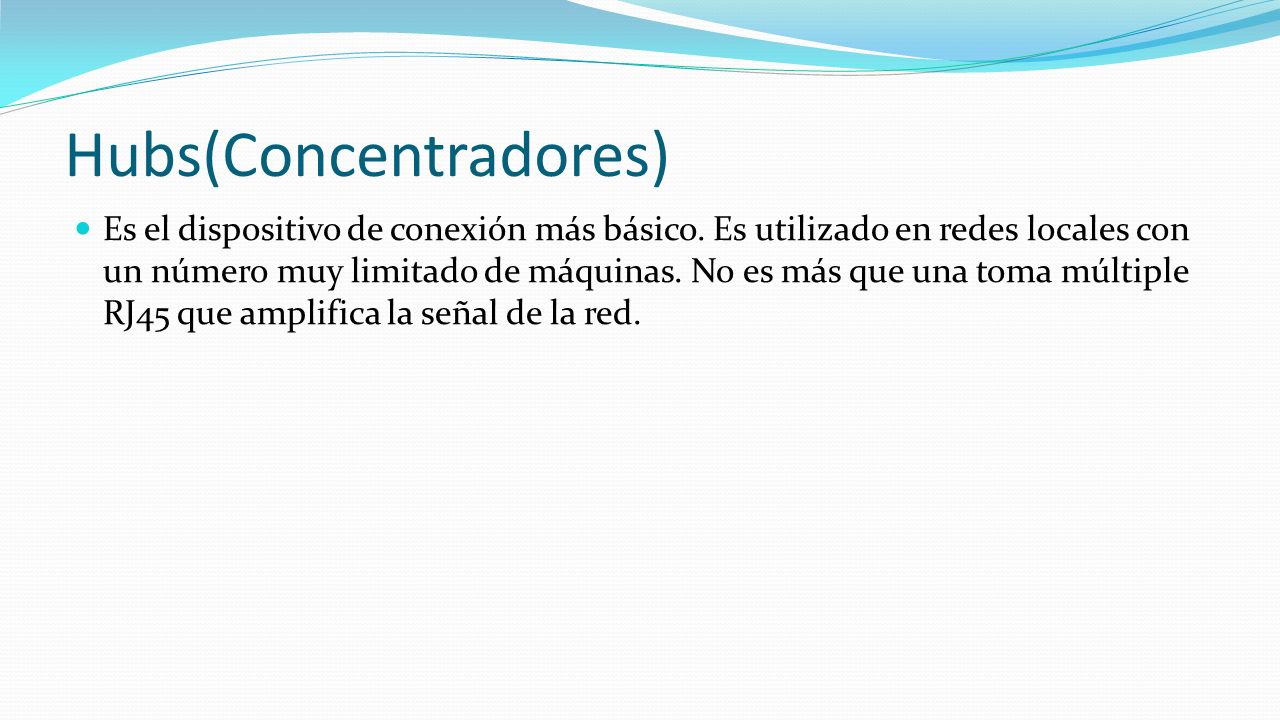

25 Hubs(Concentradores) Es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red.

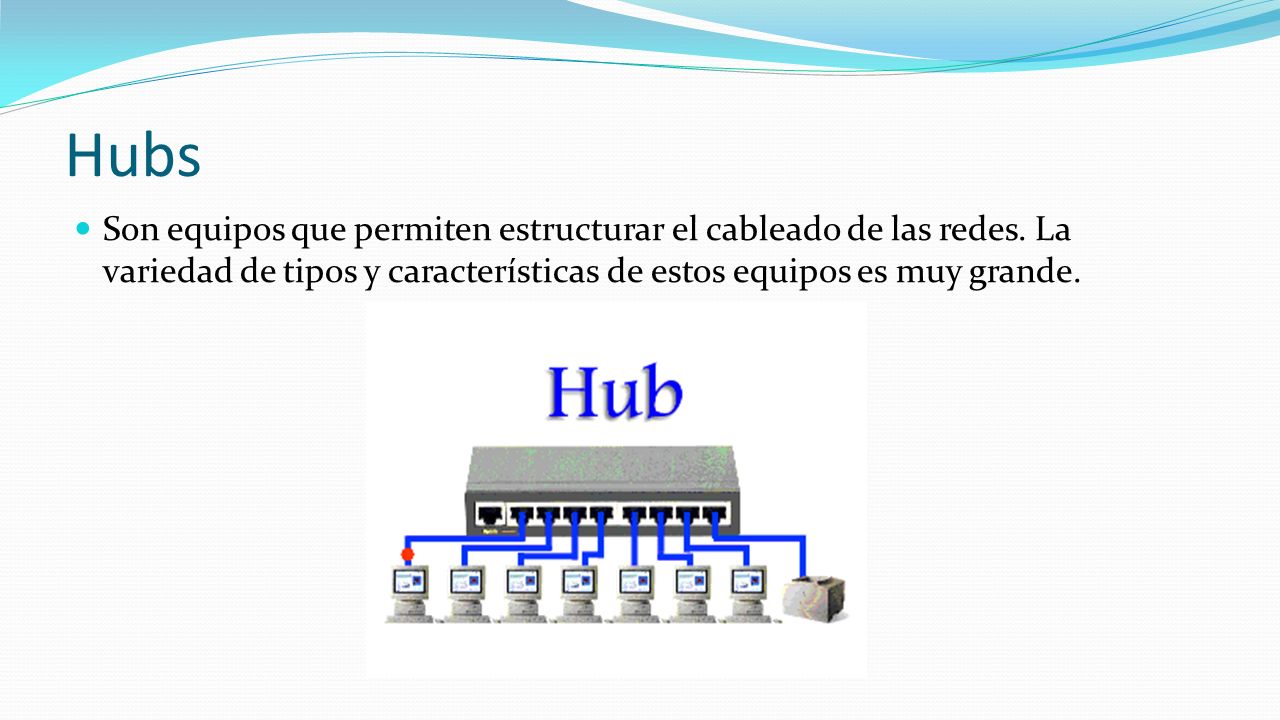

26 Hubs Son equipos que permiten estructurar el cableado de las redes. La variedad de tipos y características de estos equipos es muy grande.

27 Bridge Son dispositivos que unen dos redes de área local (LAN), Solo el tráfico de una red que va dirigido a la otra atraviesa el dispositivo. Esto permite a los administradores dividir las redes en segmentos lógicos.

28 Funcionamiento del Bridge

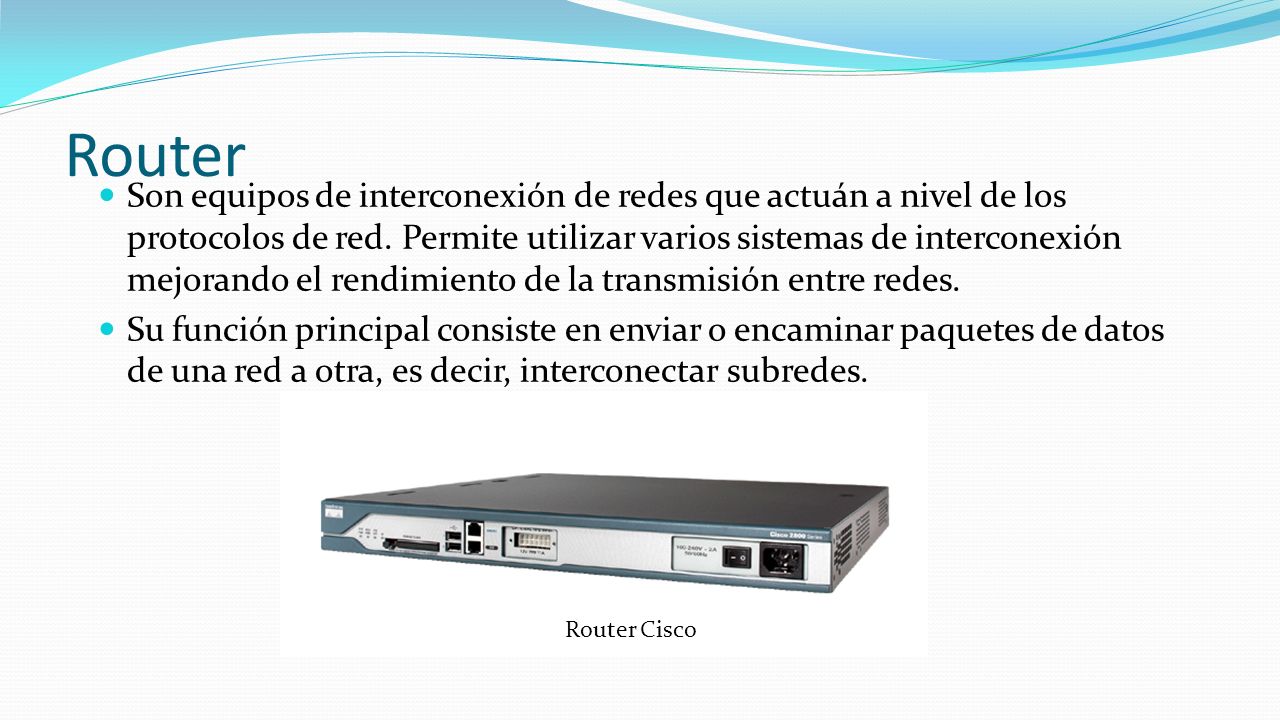

29 Router Son equipos de interconexión de redes que actuán a nivel de los protocolos de red. Permite utilizar varios sistemas de interconexión mejorando el rendimiento de la transmisión entre redes. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes. Router Cisco

30 Router Cada encaminador se encarga de decidir el siguiente salto en función de su tabla de reenvío o tabla de encaminamiento, la cual se genera mediante protocolos que deciden cuál es el camino más adecuado o corto.

31 Brouter Un brouter (contracción de las palabras en inglés bridge y router) es un dispositivo de interconexión de redes de computadoras que funciona como un puente de red y como un enrutador. Un brouter puede ser configurado para actuar como puente de red para parte del tráfico de la red, y como enrutador para el resto. Muestra de un Brouter

32 Función del Brouter

33
