Fundamentos de electrónica en mini Split Ing. Daniel Morales Lara.

Presentación del tema: "Fundamentos de electrónica en mini Split Ing. Daniel Morales Lara."— Transcripción de la presentación:

1

2 Fundamentos de electrónica en mini Split Ing. Daniel Morales Lara

3 Antes de comenzar

4

5 Zapatos y guantes de seguridad

6 SE REVISA EL CONSUMO DE CORRIENTE QUE NO EXCEDA EL AMPERAJE DE PLACA. INSTRUCIONES DE CÓMO REALIZAR REVISION DE FORMA CORRECTA.

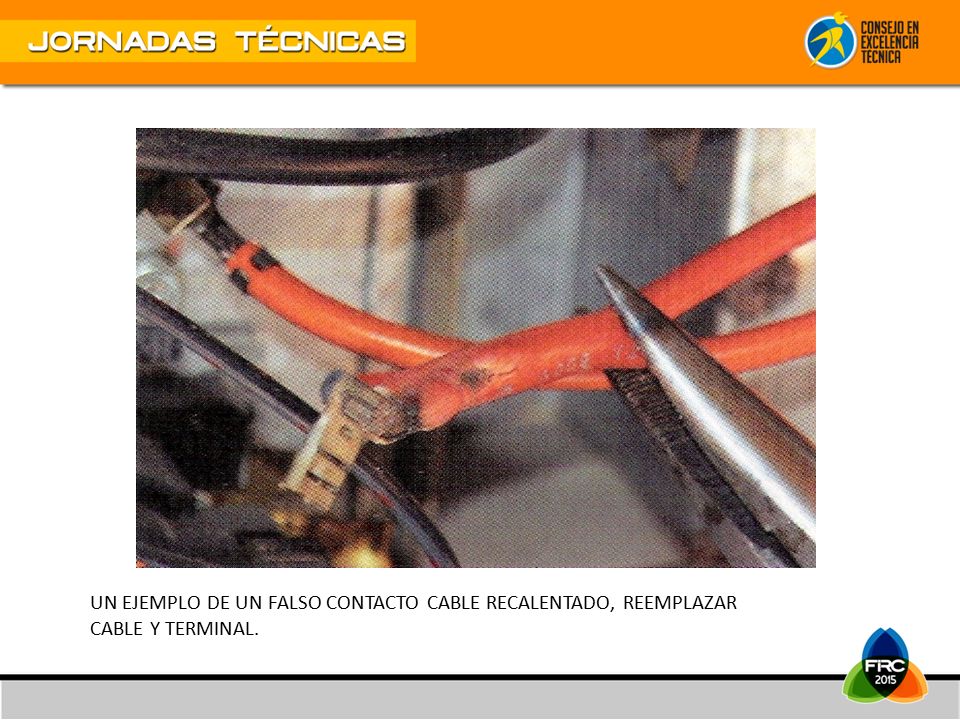

7 UN EJEMPLO DE UN FALSO CONTACTO CABLE RECALENTADO, REEMPLAZAR CABLE Y TERMINAL.

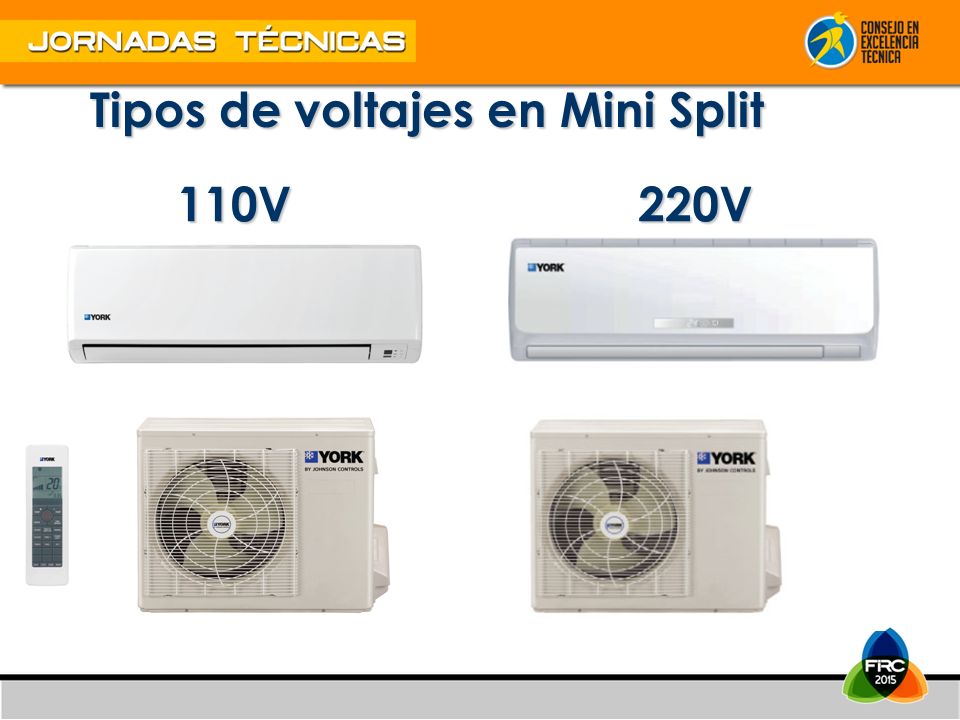

8 Tipos de voltajes en Mini Split 110V220V

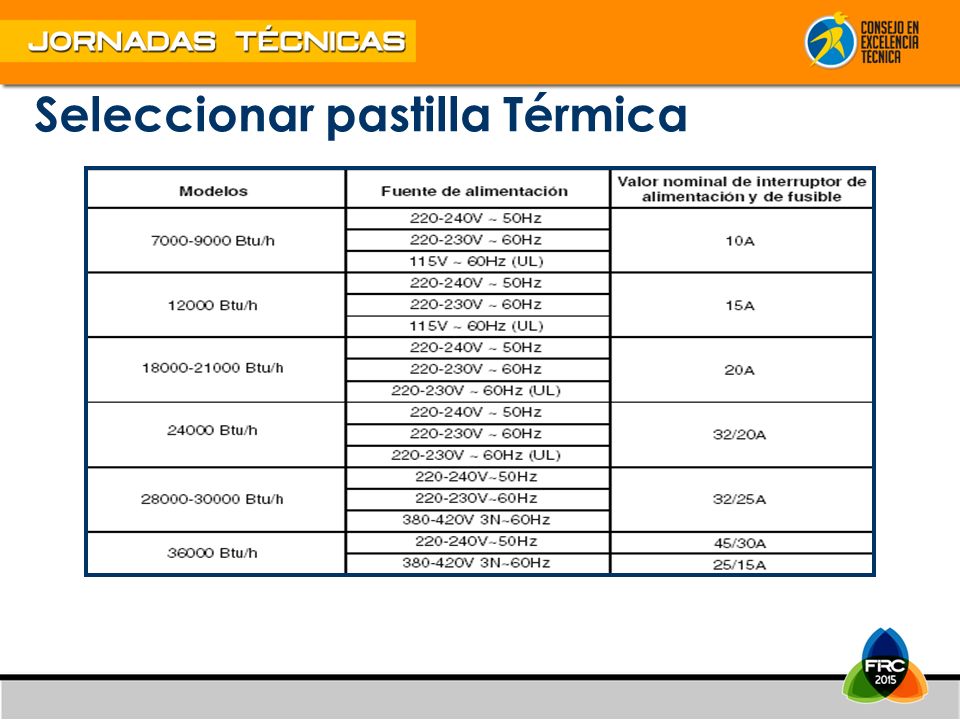

9 Seleccionar pastilla Térmica

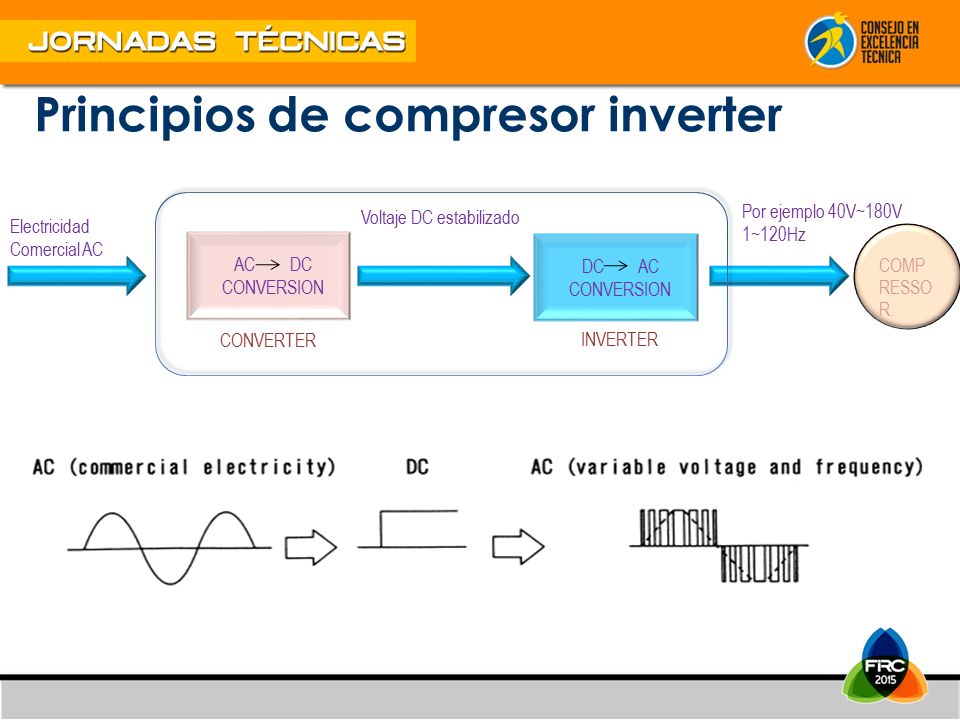

10 Principios de compresor inverter AC DC CONVERSION DC AC CONVERSION COMP RESSO R. CONVERTER INVERTER Voltaje DC estabilizado Electricidad Comercial AC Por ejemplo 40V~180V 1~120Hz

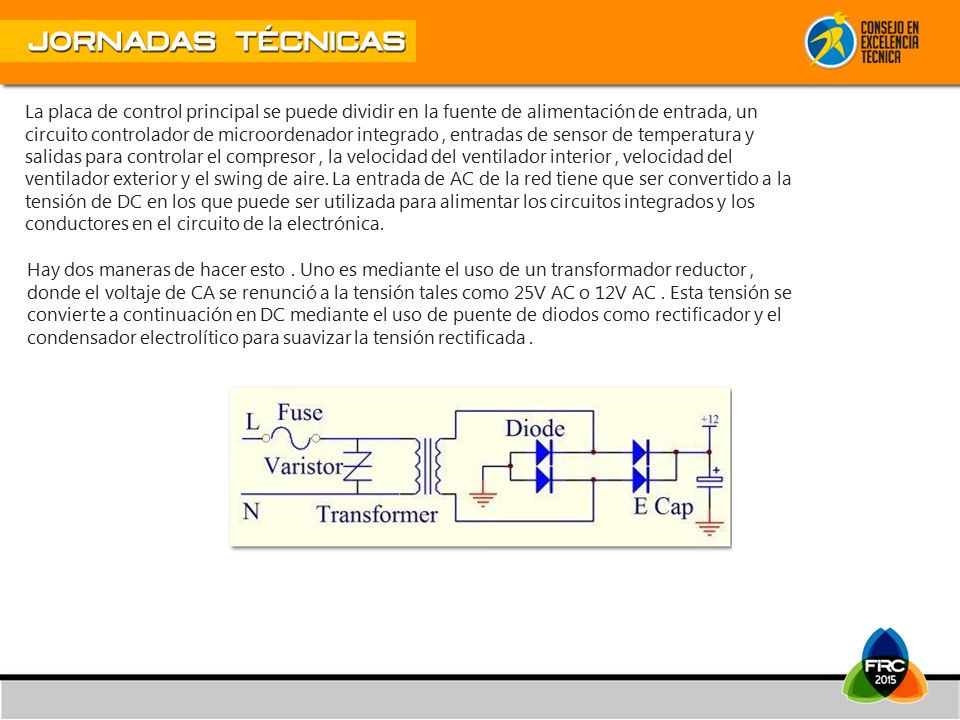

11 La placa de control principal se puede dividir en la fuente de alimentación de entrada, un circuito controlador de microordenador integrado, entradas de sensor de temperatura y salidas para controlar el compresor, la velocidad del ventilador interior, velocidad del ventilador exterior y el swing de aire. La entrada de AC de la red tiene que ser convertido a la tensión de DC en los que puede ser utilizada para alimentar los circuitos integrados y los conductores en el circuito de la electrónica. Hay dos maneras de hacer esto. Uno es mediante el uso de un transformador reductor, donde el voltaje de CA se renunció a la tensión tales como 25V AC o 12V AC. Esta tensión se convierte a continuación en DC mediante el uso de puente de diodos como rectificador y el condensador electrolítico para suavizar la tensión rectificada.

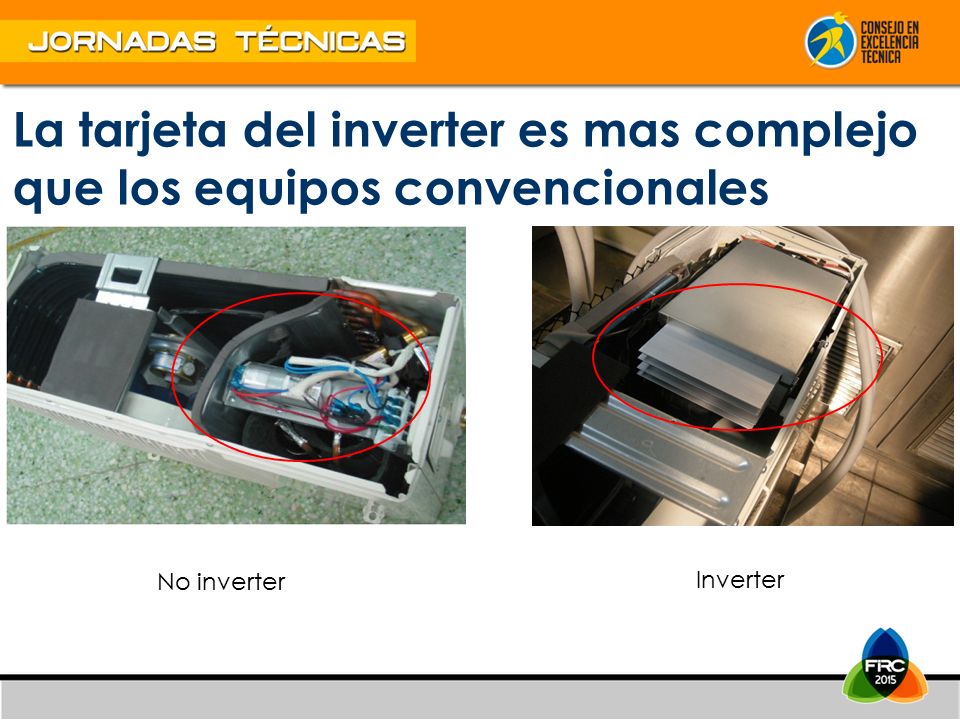

12 No inverter Inverter La tarjeta del inverter es mas complejo que los equipos convencionales

13 No inverter Inverter 18Capacitor clip 19 Capacitor of compressor 20Fan motor capacitor 13Reactor 21 Electronic control box assembly 21.4Main control board assembly 21.4.1capacitor 21.10Radiator 45 Cover of electronic control box 46 Temperature sensor assembly

14 Confortable

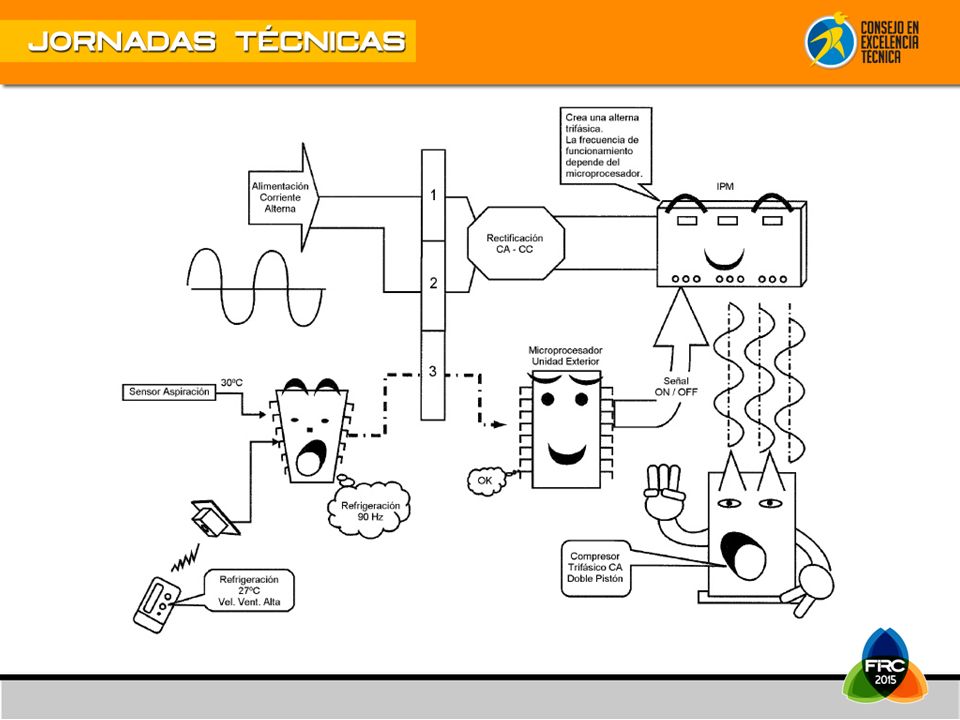

15

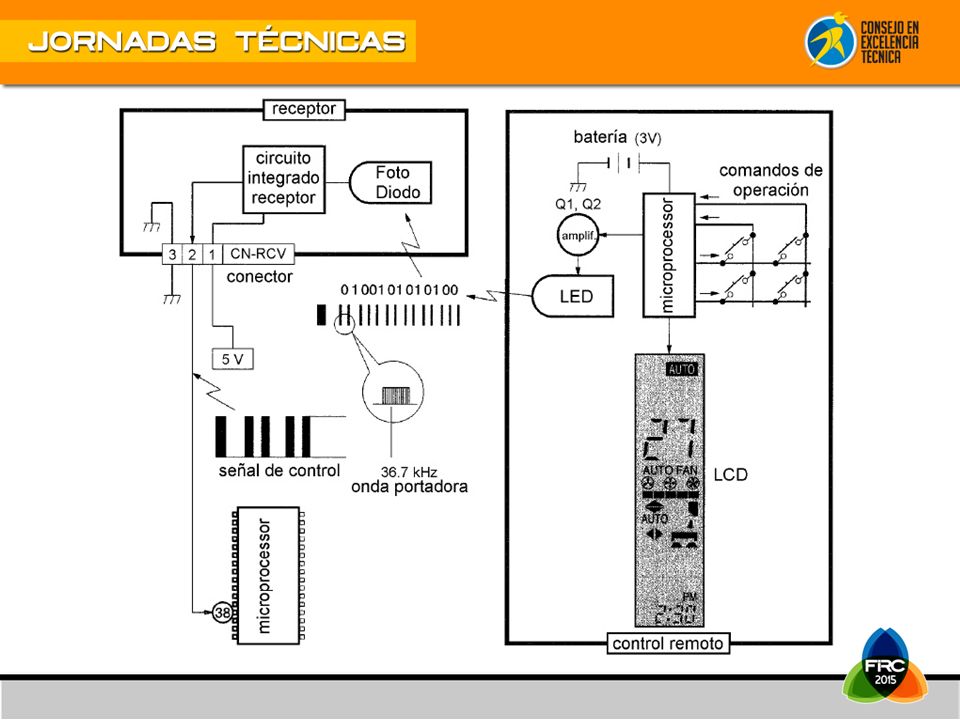

16

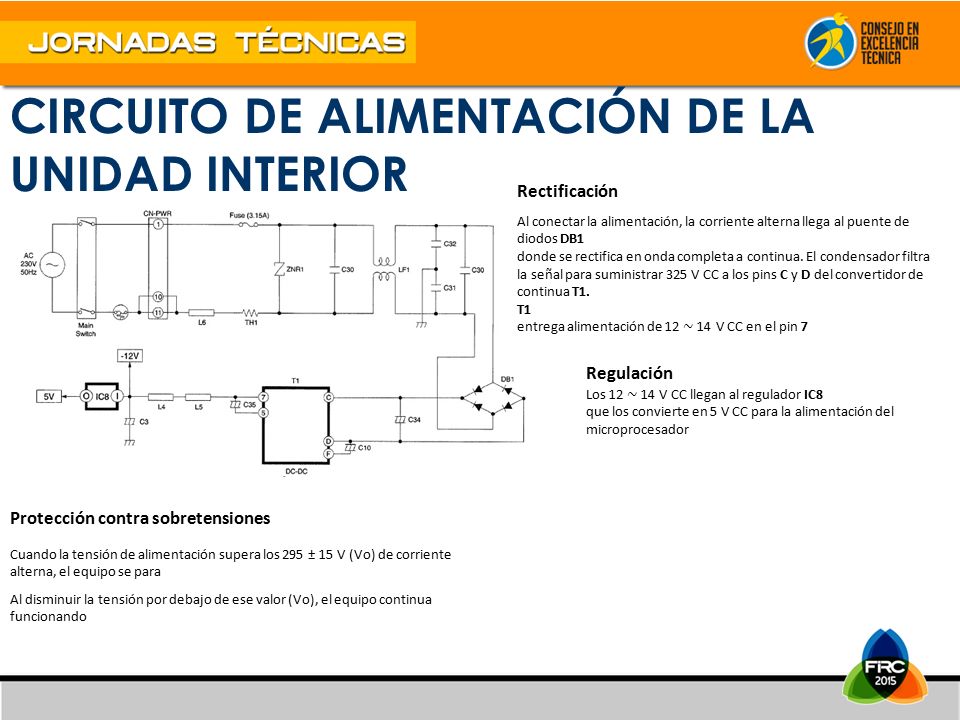

17 CIRCUITO DE ALIMENTACIÓN DE LA UNIDAD INTERIOR Al conectar la alimentación, la corriente alterna llega al puente de diodos DB1 donde se rectifica en onda completa a continua. El condensador filtra la señal para suministrar 325 V CC a los pins C y D del convertidor de continua T1. T1 entrega alimentación de 12 ∼ 14 V CC en el pin 7 Rectificación Los 12 ∼ 14 V CC llegan al regulador IC8 que los convierte en 5 V CC para la alimentación del microprocesador Regulación Cuando la tensión de alimentación supera los 295 ± 15 V (Vo) de corriente alterna, el equipo se para Al disminuir la tensión por debajo de ese valor (Vo), el equipo continua funcionando Protección contra sobretensiones

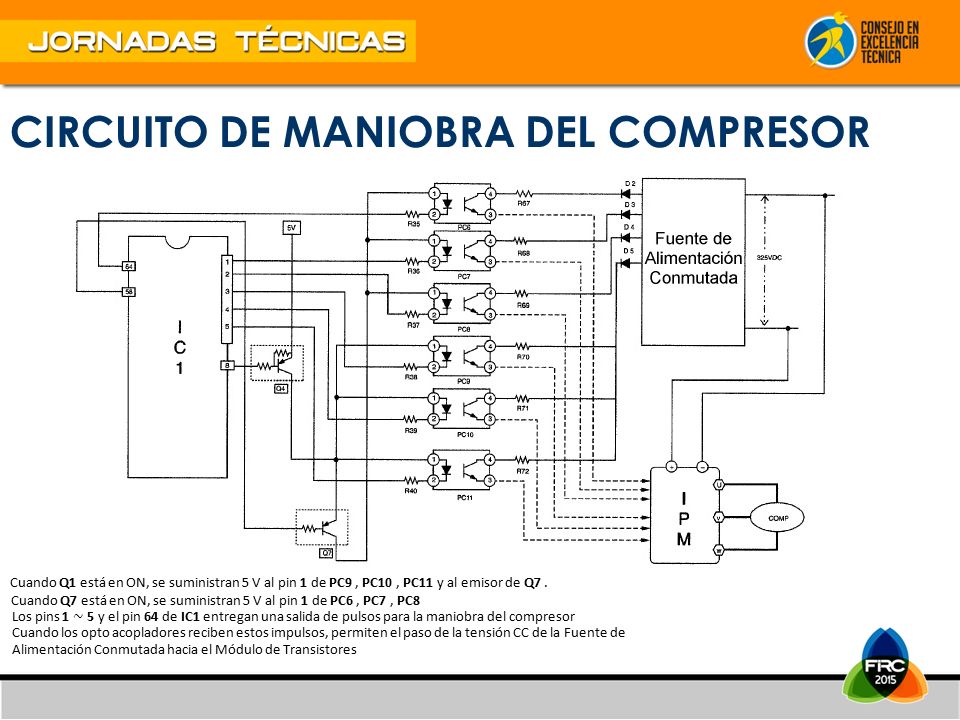

18 CIRCUITO DE MANIOBRA DEL COMPRESOR Cuando Q1 está en ON, se suministran 5 V al pin 1 de PC9, PC10, PC11 y al emisor de Q7. Cuando Q7 está en ON, se suministran 5 V al pin 1 de PC6, PC7, PC8 Los pins 1 ∼ 5 y el pin 64 de IC1 entregan una salida de pulsos para la maniobra del compresor Cuando los opto acopladores reciben estos impulsos, permiten el paso de la tensión CC de la Fuente de Alimentación Conmutada hacia el Módulo de Transistores

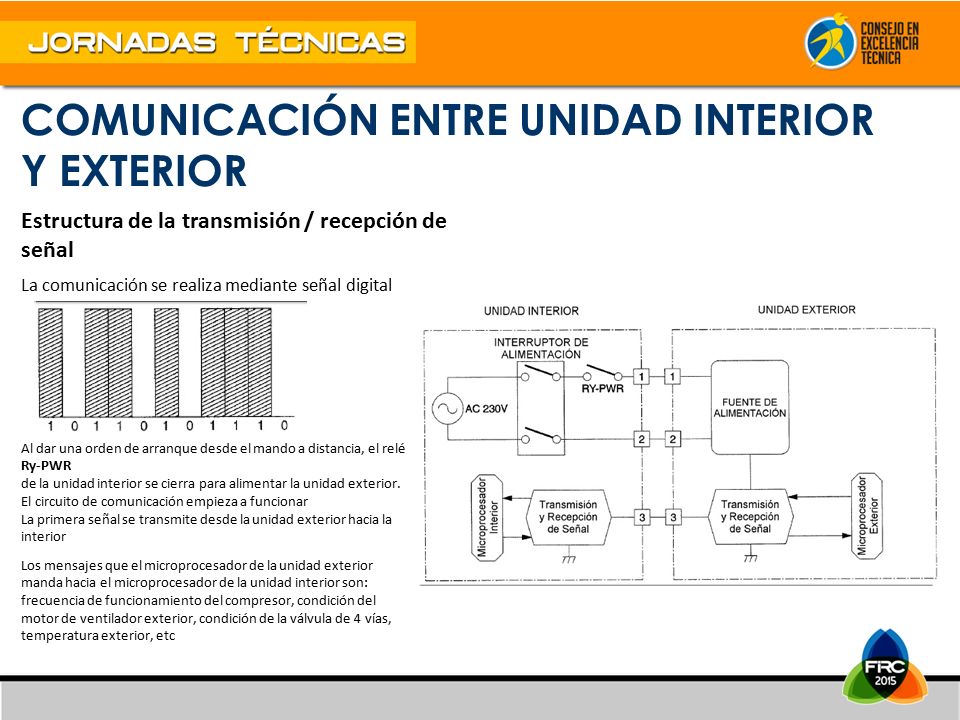

19 COMUNICACIÓN ENTRE UNIDAD INTERIOR Y EXTERIOR Estructura de la transmisión / recepción de señal La comunicación se realiza mediante señal digital Al dar una orden de arranque desde el mando a distancia, el relé Ry-PWR de la unidad interior se cierra para alimentar la unidad exterior. El circuito de comunicación empieza a funcionar La primera señal se transmite desde la unidad exterior hacia la interior Los mensajes que el microprocesador de la unidad exterior manda hacia el microprocesador de la unidad interior son: frecuencia de funcionamiento del compresor, condición del motor de ventilador exterior, condición de la válvula de 4 vías, temperatura exterior, etc

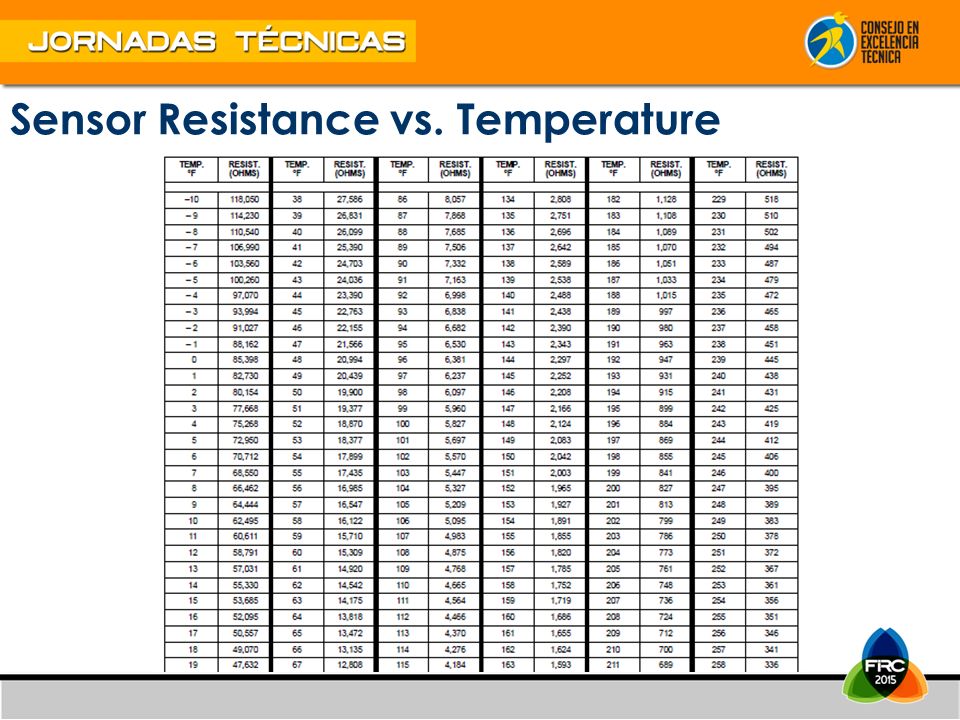

20 Sensor Resistance vs. Temperature

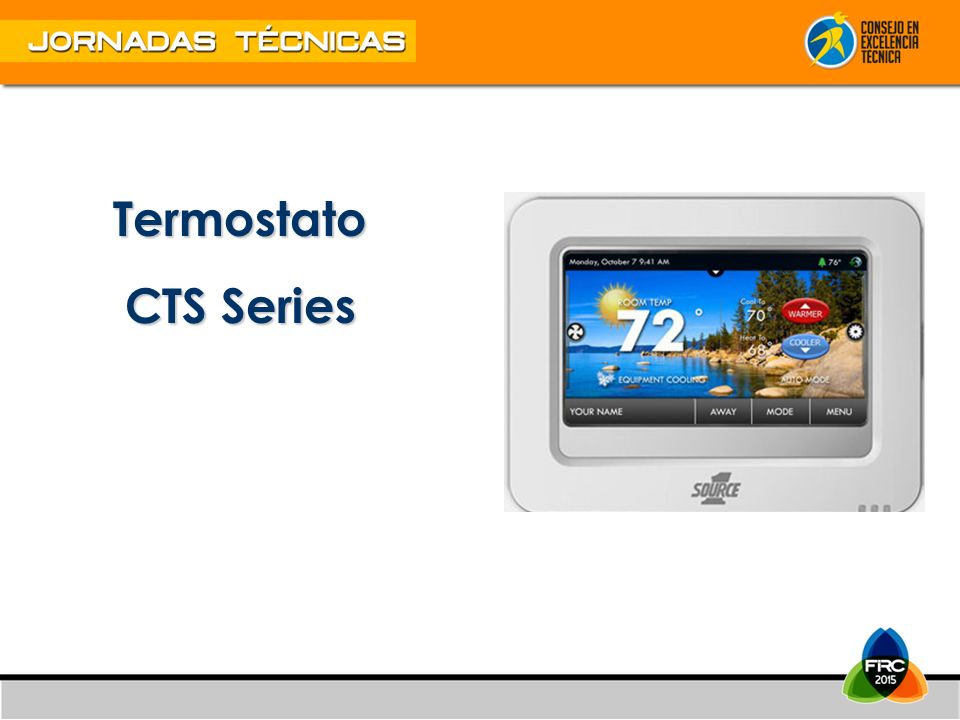

21 Termostato CTS Series

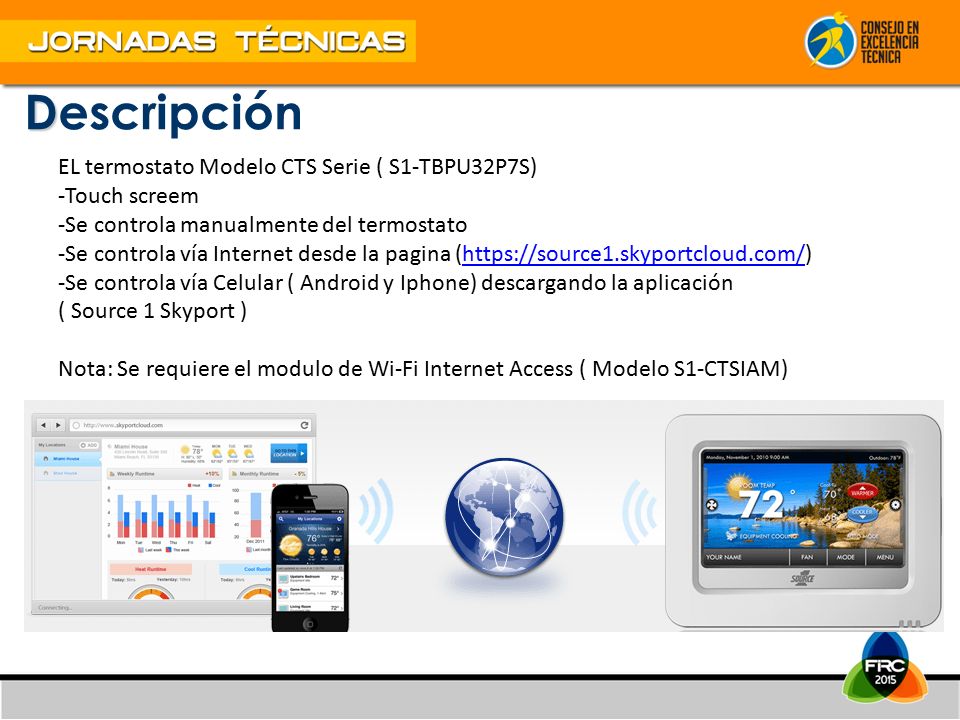

22 D Descripción EL termostato Modelo CTS Serie ( S1-TBPU32P7S) -Touch screem -Se controla manualmente del termostato -Se controla vía Internet desde la pagina (https://source1.skyportcloud.com/)https://source1.skyportcloud.com/ -Se controla vía Celular ( Android y Iphone) descargando la aplicación ( Source 1 Skyport ) Nota: Se requiere el modulo de Wi-Fi Internet Access ( Modelo S1-CTSIAM)

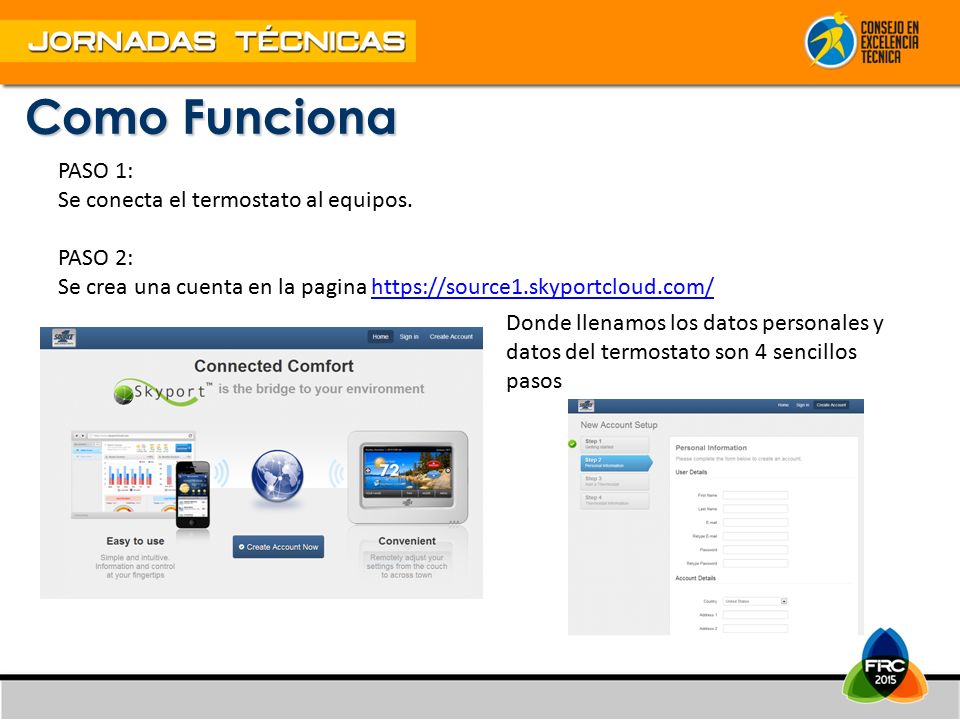

23 Como Funciona PASO 1: Se conecta el termostato al equipos. PASO 2: Se crea una cuenta en la pagina https://source1.skyportcloud.com/https://source1.skyportcloud.com/ Donde llenamos los datos personales y datos del termostato son 4 sencillos pasos

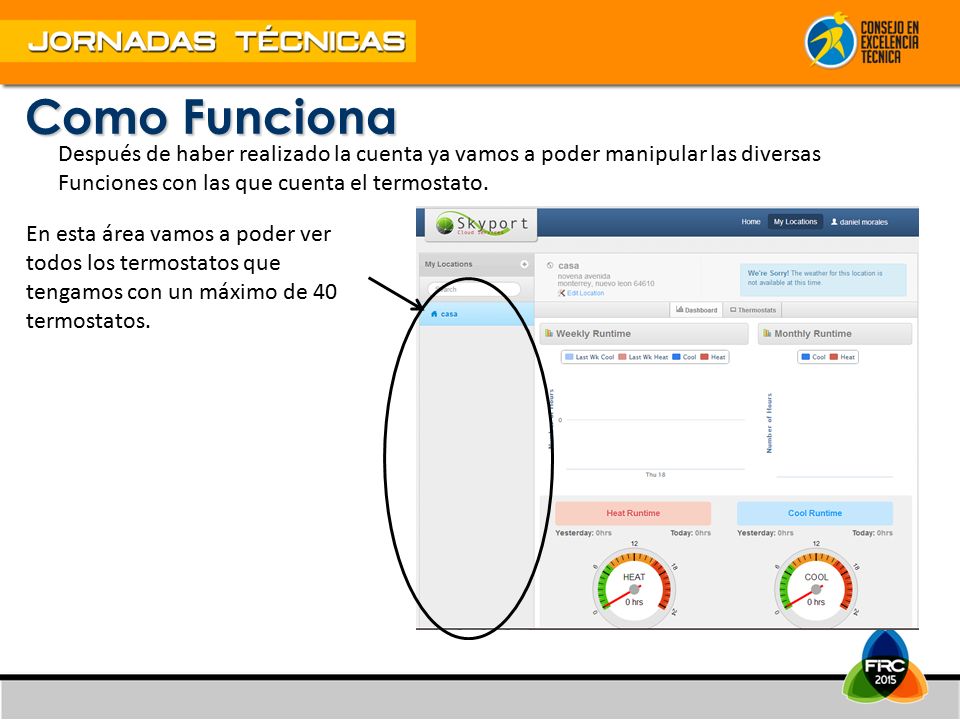

24 Como Funciona Después de haber realizado la cuenta ya vamos a poder manipular las diversas Funciones con las que cuenta el termostato. En esta área vamos a poder ver todos los termostatos que tengamos con un máximo de 40 termostatos.

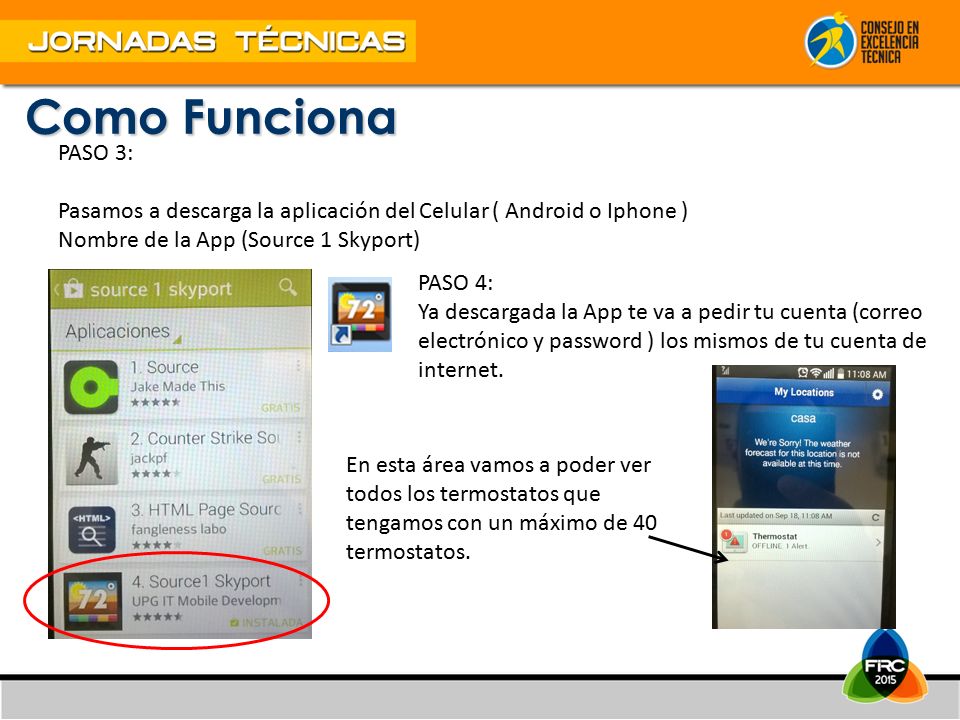

25 Como Funciona PASO 3: Pasamos a descarga la aplicación del Celular ( Android o Iphone ) Nombre de la App (Source 1 Skyport) PASO 4: Ya descargada la App te va a pedir tu cuenta (correo electrónico y password ) los mismos de tu cuenta de internet. En esta área vamos a poder ver todos los termostatos que tengamos con un máximo de 40 termostatos.

26 Preguntas?Gracias.
