1 Fuente de alimentación

2 La fuente de alimentación es un montaje eléctrico capaz de transformar la corriente de la red eléctrica en una corriente que la computadora pueda soportar

3 La fuente de alimentación esta compuesta por:
Interruptor de seguridad Conector de alimentación Selector de voltaje Conector SATA Conector de 4 terminales Etc

4

5 CONECTOR ESATA CONECTOR SATA Es un puerto de reciente lanzamiento siendo una extensión del conector SATA El conector SATA alimenta a dispositivos serial-ATA

6 Dispositivos serial-ATA
es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento

7

8 Es el conector hacia la placa madre incluye mas cables y esta mejor organizado y es mas fácil conectarlo que el de las fuentes AT

9 CONECTORES DE LA FUENTE DE ALIMENTACIÓN ATX.
Dicho conector se compone de 20 o 24 contactos. Y si nos fijamos tan solo uno de los cables es de color verde que corresponde PS-ON.

10 ¿COMO HACER FUNCIONAR UNA FUENTE ATX FUERA DE LA PC?
Para Arrancar la fuente hay que unir un cable verde con uno de los cables negros que se encuentra a su lado, para eso podemos usar un pequeño alambre doblado de manera que podamos hacer coincidir las dos pastillas. Cable negro. Cable verde. Alambre o sujeta papeles que podemos usar.

11 Acá como vemos en la imagen estamos señalando con un destornillador el cable de color verde y a su lado los cables negros.

12 Este es el alambre con el que podemos puentear nuestra fuente.
También podemos usar un clip sujetapapeles

13 Una vez realizado el puente conectamos el cable de alimentación a la fuente y luego al tomacorriente
Acá vemos la fuente conectada.

14 Luego de realizar la conexión deberíamos oír y notar el giro del ventilador.

15 Fuente De Alimentación

16 La Fuente de alimentación es un montaje eléctrico/ electrónico capas de transformar la corriente de la red eléctrica en una corriente que la computadora puedas soportar.

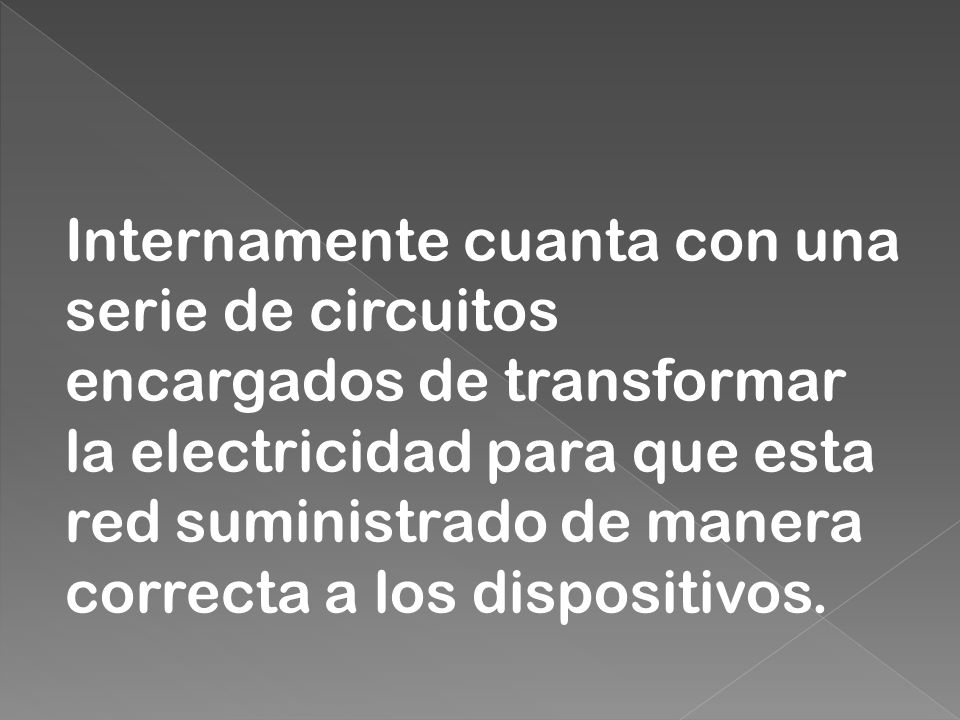

17 Internamente cuanta con una serie de circuitos encargados de transformar la electricidad para que esta red suministrado de manera correcta a los dispositivos.

18 Externamente costa de las siguientes partes.

19 Fuente de alimentación
La fuente de alimentación un componente fundamental en una pc, la fuente de poder o de alimentación es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa.

20 Tipos de fuentes de alimentación
Fuente at Fuente a t x

21 Fuente at Fuente de equipo at; fue el estándar esta fuente posee dos conectores llamados p8 y p9,con 6 pines cada uno, que se conectan a La placa madre.

22 Fuente a t x Es el estándar en el mercado actual esta fuente cubre dos problemas fundamentales de la línea at una de ellas cosiste en que la fuente tiene dos conectores que se enchufan dentro de la placa madre.

23 A t x Pin función color 1 +12v amarillo 2 G n d(tierra negro 3 G n d’’ negro 4 h5v rojo

24 at Pin función color P8-1 +5v naranja P8-2 +12v rojo
P v amarillo P g n d( tierra, masa) azul P g n d !! negro P g n d !! negro P g n d !! negro P s v negro P s v blanco P s v rojo P s v rojo P powergood ( s v ) rojo

25 Potencia de una fuente de alimentación
La cantidad de conectores para los distintos dispositivos de almacenamiento que posee. La fuente depende de la potencia que esta puede entregar

26

27 Partes de la Fuente ATX.

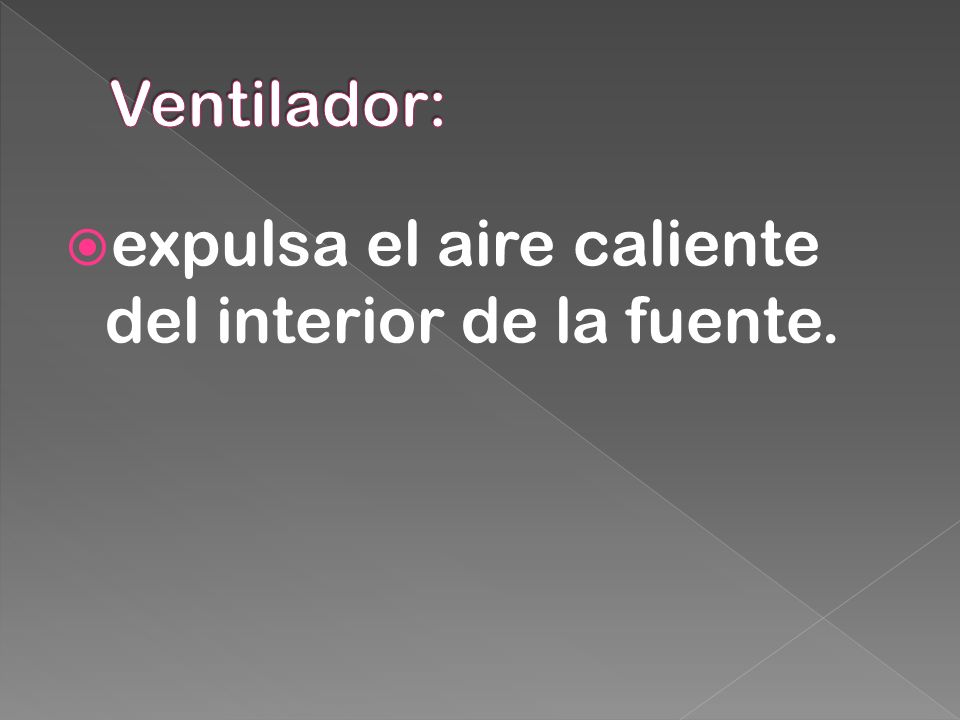

28 Ventilador: expulsa el aire caliente del interior de la fuente.

29 Interruptor de seguridad:
permite encender la fuente de manera mecánica.

30 Conector de alimentación:
Recibe el cable de corriente desde el enchufe de pared.

31 Selector de voltaje: Permite seleccionar un voltaje de 110v a 220v.

32 Conector SATA: Utilizando para alimentar los discos duro a las unidades ópticas tipos Sata.

33 Conector de 4 terminales:
Utilizando para alimentar de manera directa el procesador.

34 Conector de ATX: Alimenta de electricidad a la placa madre.

35 Conector de 4 terminales. MOTEX:
Utilizado para alimentar disco duro y unidades ópticas.

36 Conector de los 4 terminales : Berg:
Alimenta los disquetes.

37 La misión de la fuerte de alimentación es nuestra PC puede dividirse en:

38 Transformación: Este paso es el que se consigue reduar la tensión de entrada a la fuente (220v ó 110v) que son los que nos otorga la red eléctrica.

39 Esto se realiza con un transformador en bobina.

40 La salida de este proceso generará de 5 a 12 voltios.

41

42 Puenteo de fuentes de alimentación ATX
El puenteo sirve para hacer arrancar una fuente de alimentación que esta fuera de la PC.

43 PUNTEO UNA FUENTE DE ALIMENTACIÓN ATX
Se compone de 20 o 24 conectores, si nos fijamos bien tan solo 1 de los cables de esos contactos es de color verde.

44 Puenteo de fuentes de alimentación ATX
Señalamos con la punta de un destornillador el cable que nos referíamos de color verde

45 Puenteo de fuentes de alimentación ATX
El cobre sirve para unir el cable verde y los otros cables, así para saber cuantos volts tienen cada cable.

46 Puenteo de fuentes de alimentación ATX
Para que el procedimiento pueda arrancar, debemos unir el cobre con el cable verde con unos de los negros que se encuentra a su lado

47 Puenteo de fuentes de alimentación ATX
Conectar de forma incorrecta puede provocar graves daños de funcionamientos la fuente de alimentación y nosotros mismos.

48 Puenteo de fuentes de alimentación ATX
Una ves realizado el puente conectamos el cable de alimentación a la fuente y luego al tomacorrientes.

49 Puenteo de fuentes de alimentación ATX
Deberíamos y notar el giro del ventilador refrigerador, de la fuente de alimentación.
