1

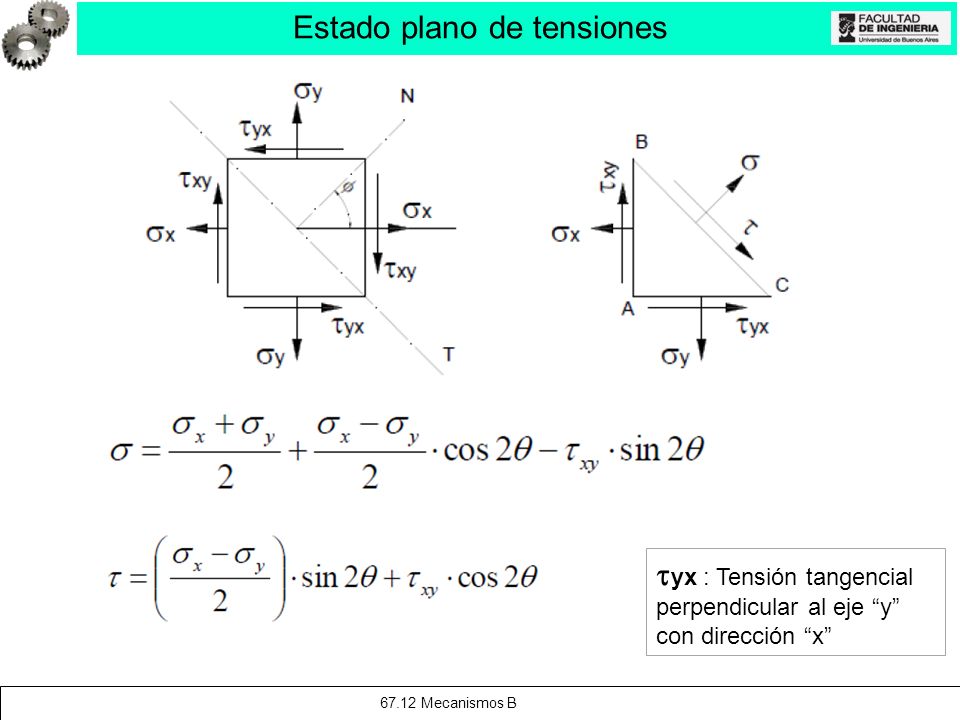

Estado plano de tensiones
yx : Tensión tangencial perpendicular al eje “y” con dirección “x”
2

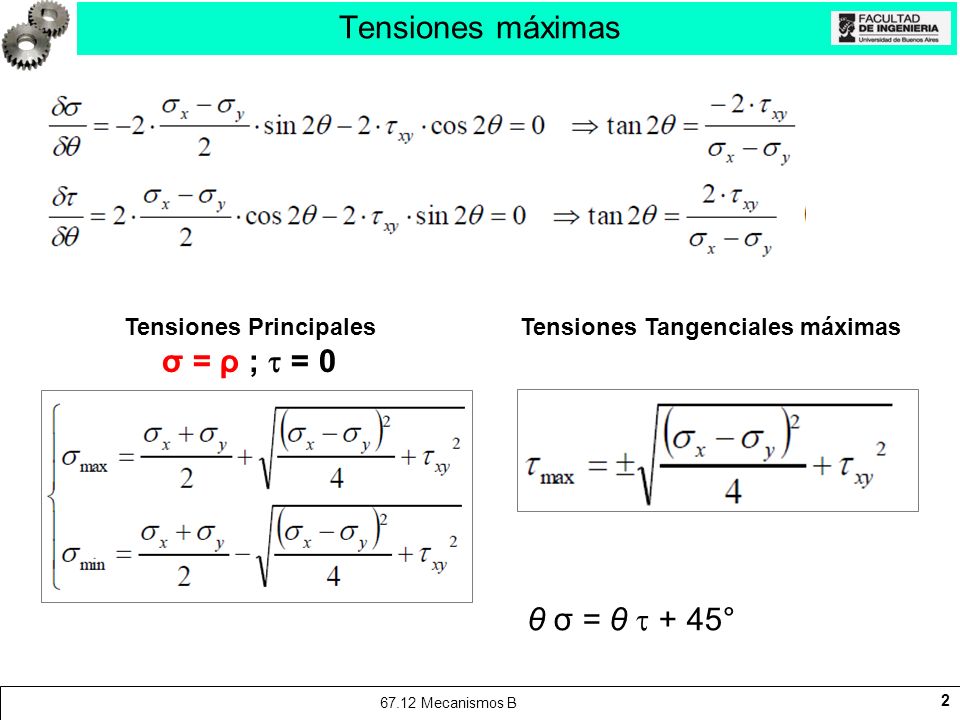

Tensiones Principales Tensiones Tangenciales máximas
Tensiones máximas Tensiones Principales σ = ρ ; = 0 Tensiones Tangenciales máximas θ σ = θ + 45°
3

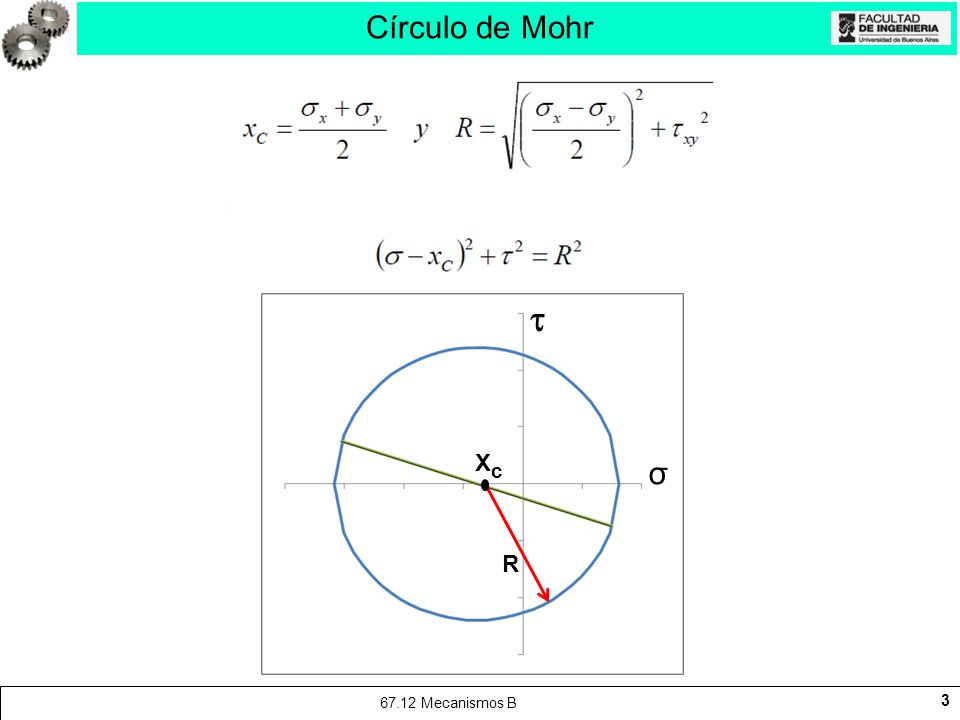

Círculo de Mohr Xc σ R
4

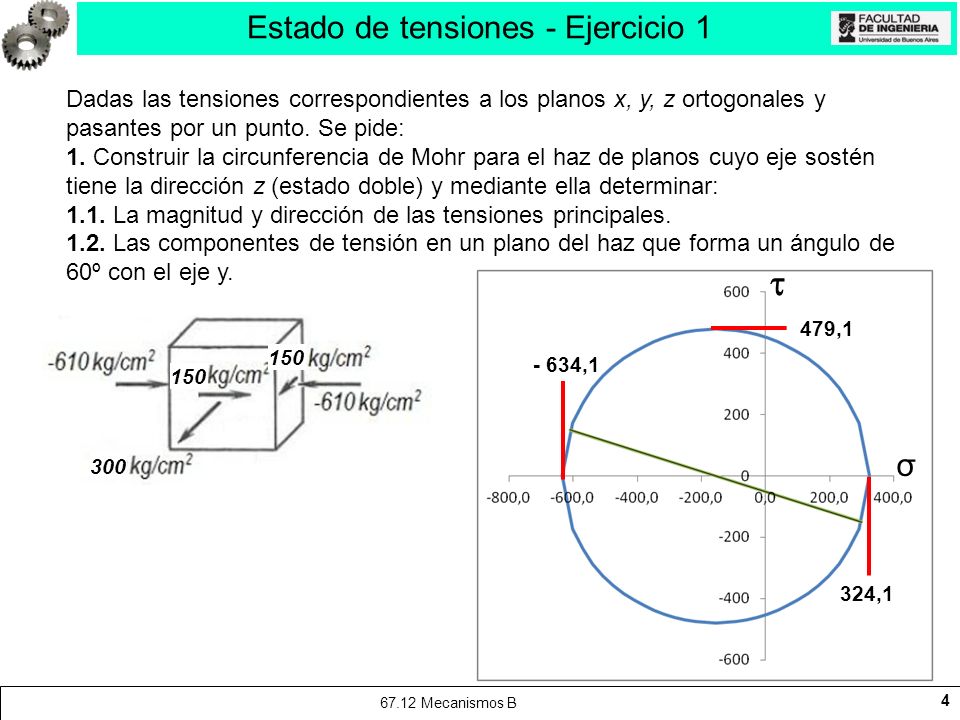

Estado de tensiones - Ejercicio 1
Dadas las tensiones correspondientes a los planos x, y, z ortogonales y pasantes por un punto. Se pide: 1. Construir la circunferencia de Mohr para el haz de planos cuyo eje sostén tiene la dirección z (estado doble) y mediante ella determinar: 1.1. La magnitud y dirección de las tensiones principales. 1.2. Las componentes de tensión en un plano del haz que forma un ángulo de 60º con el eje y. 150 300 479,1 - 634,1 σ 324,1
5

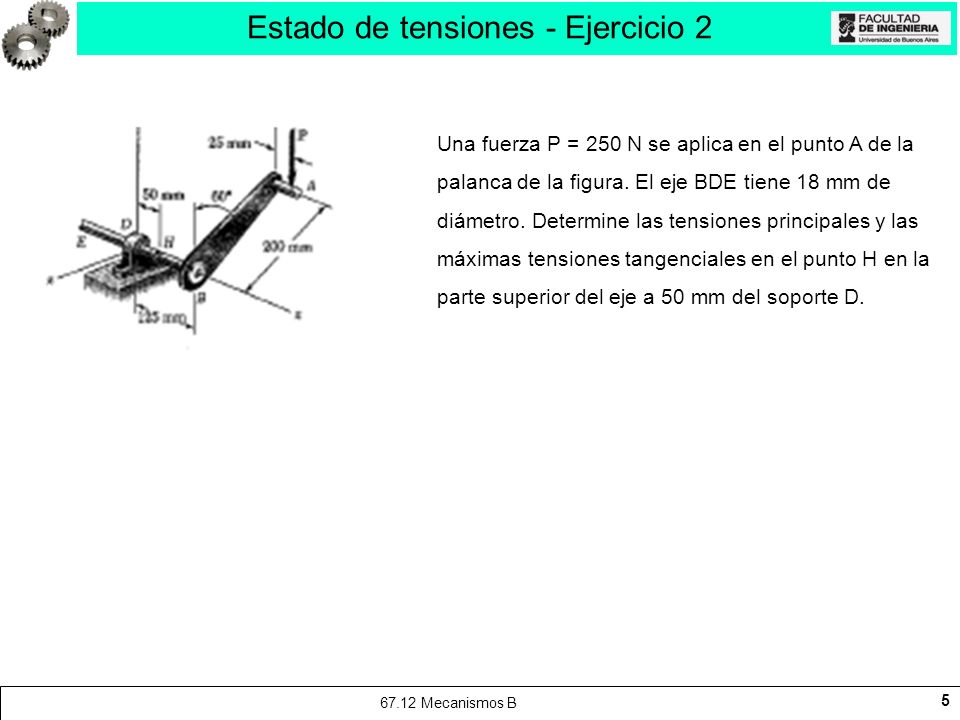

Estado de tensiones - Ejercicio 2
Una fuerza P = 250 N se aplica en el punto A de la palanca de la figura. El eje BDE tiene 18 mm de diámetro. Determine las tensiones principales y las máximas tensiones tangenciales en el punto H en la parte superior del eje a 50 mm del soporte D.
