Estado de Tensión en puntos de un medio continuo.

Presentación del tema: "Estado de Tensión en puntos de un medio continuo."— Transcripción de la presentación:

1 Estado de Tensión en puntos de un medio continuo

2 Tensión en un punto de un plano de un medio continuo

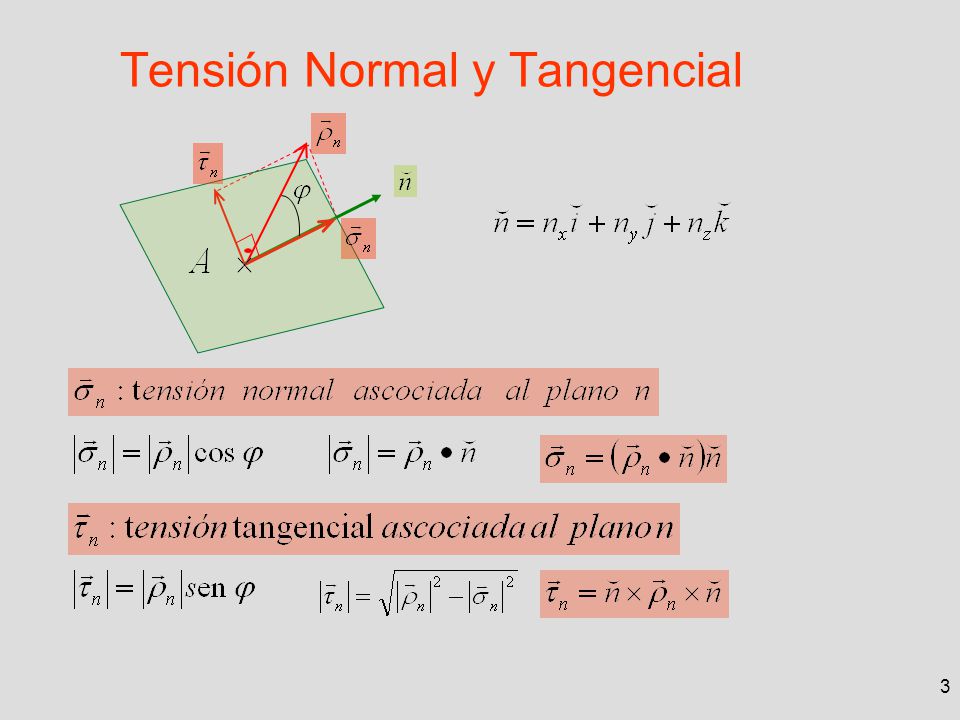

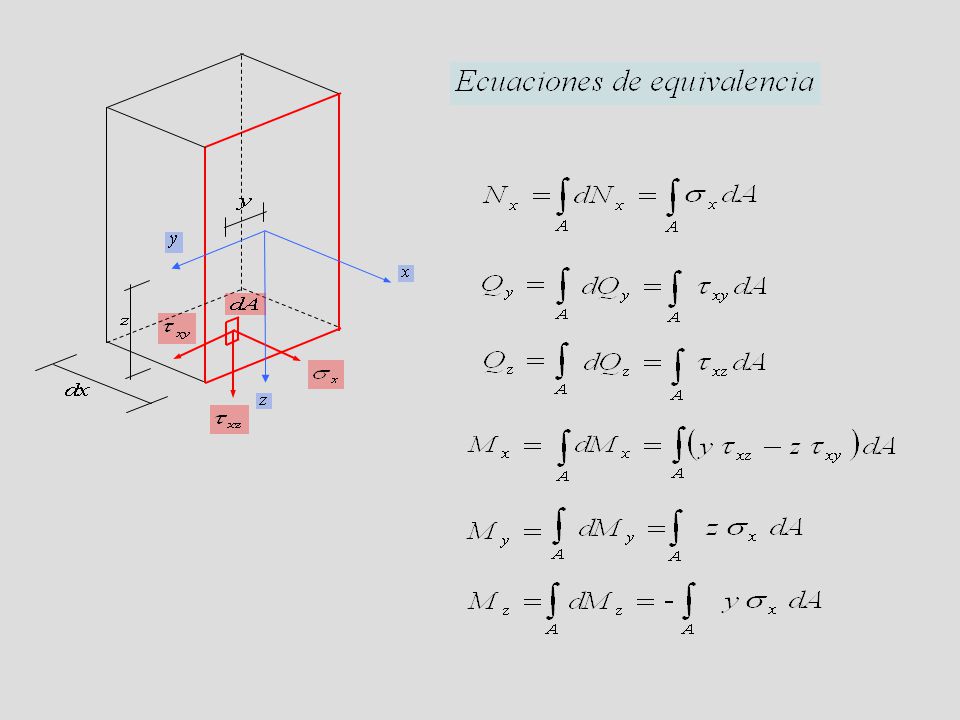

3 3 Tensión Normal y Tangencial

4

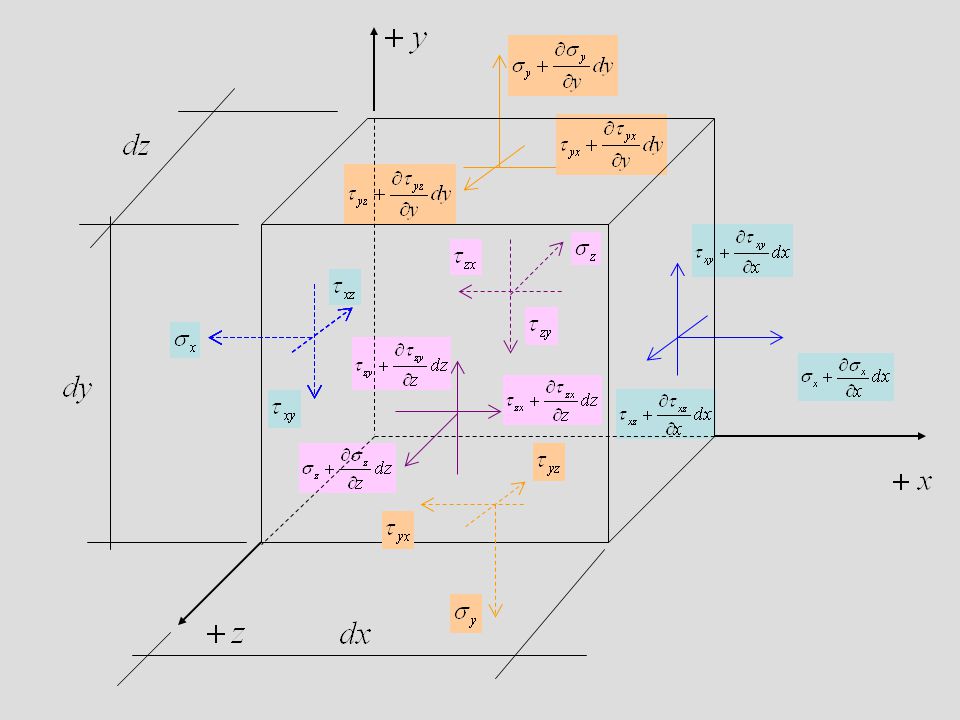

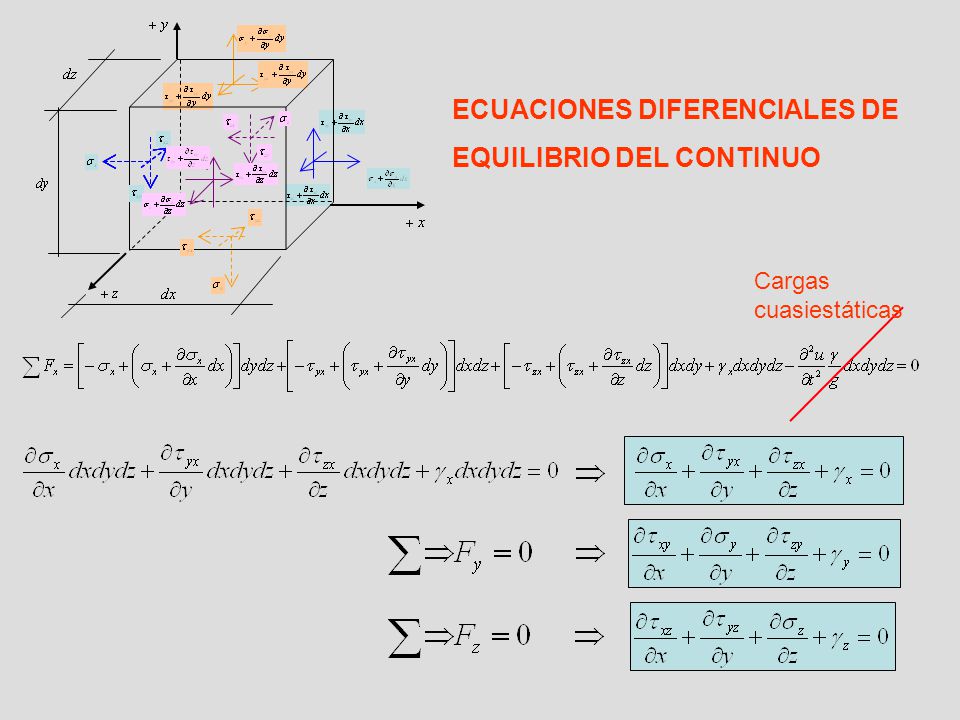

5 Cargas cuasiestáticas ECUACIONES DIFERENCIALES DE EQUILIBRIO DEL CONTINUO

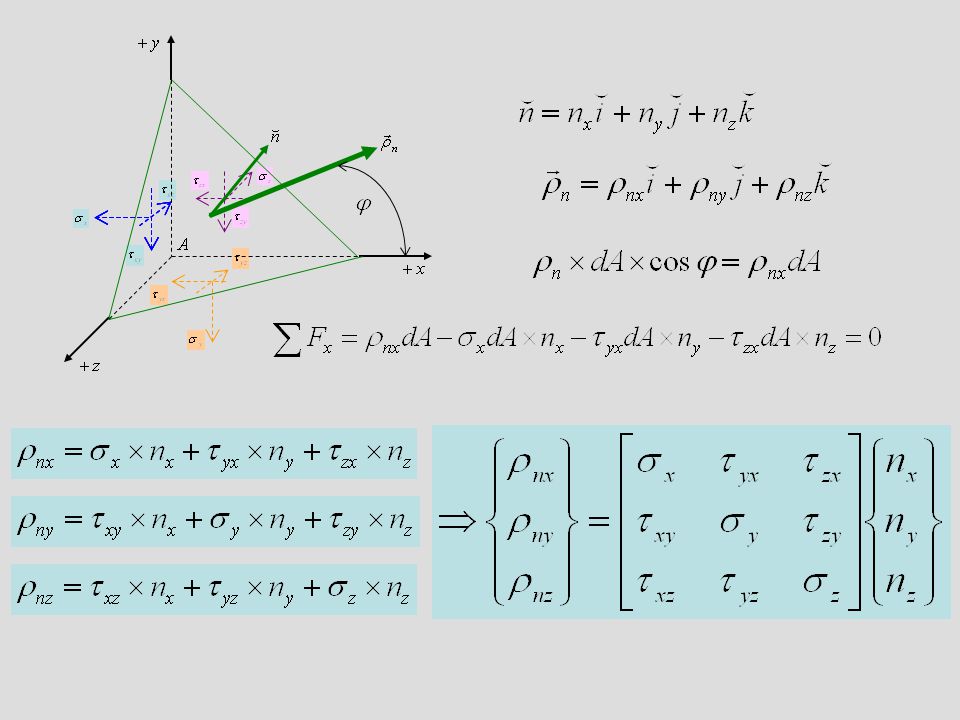

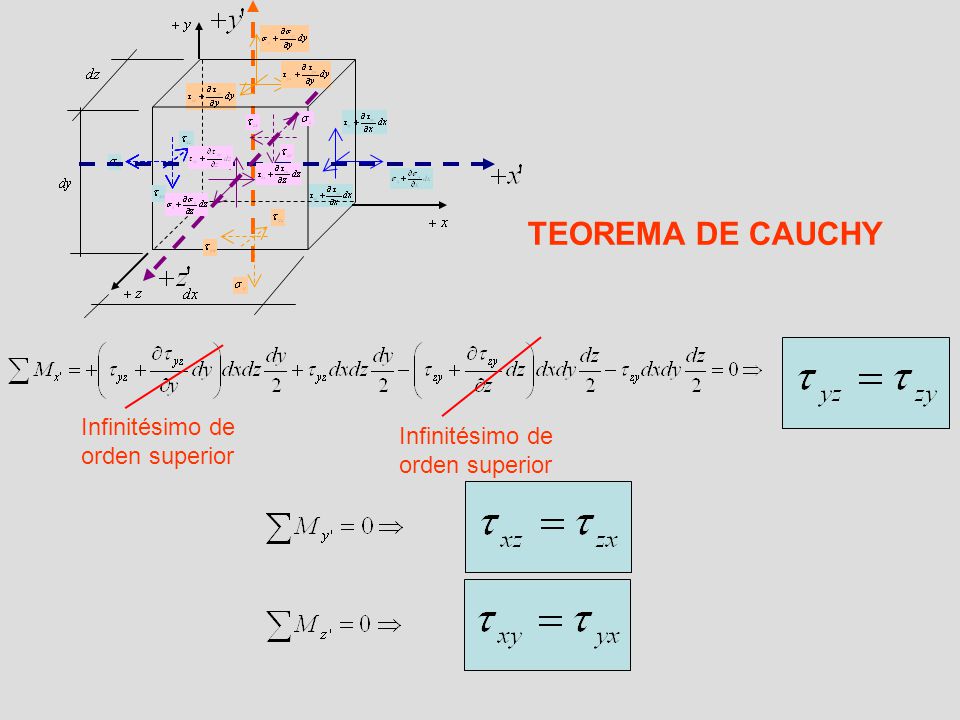

6 Infinitésimo de orden superior TEOREMA DE CAUCHY

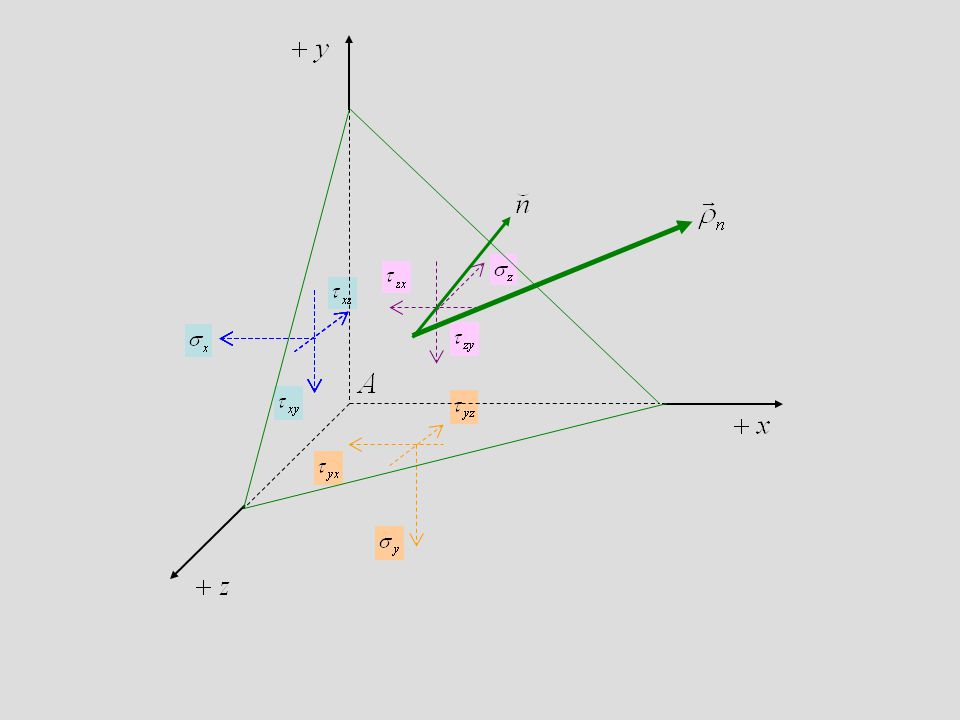

7

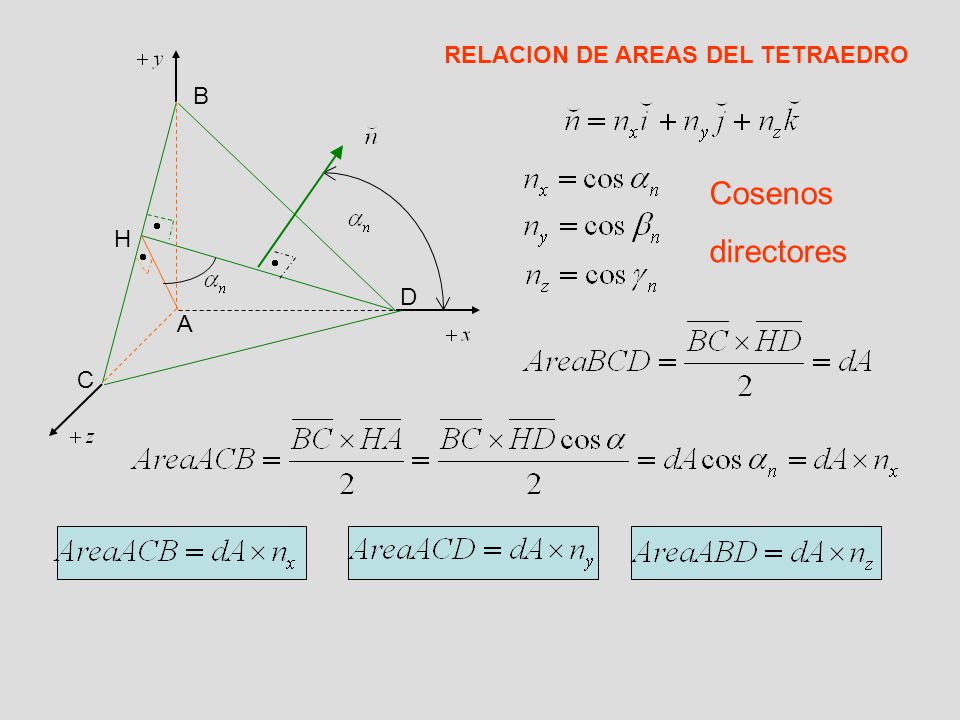

8 Cosenos directores RELACION DE AREAS DEL TETRAEDRO B D C A H

9

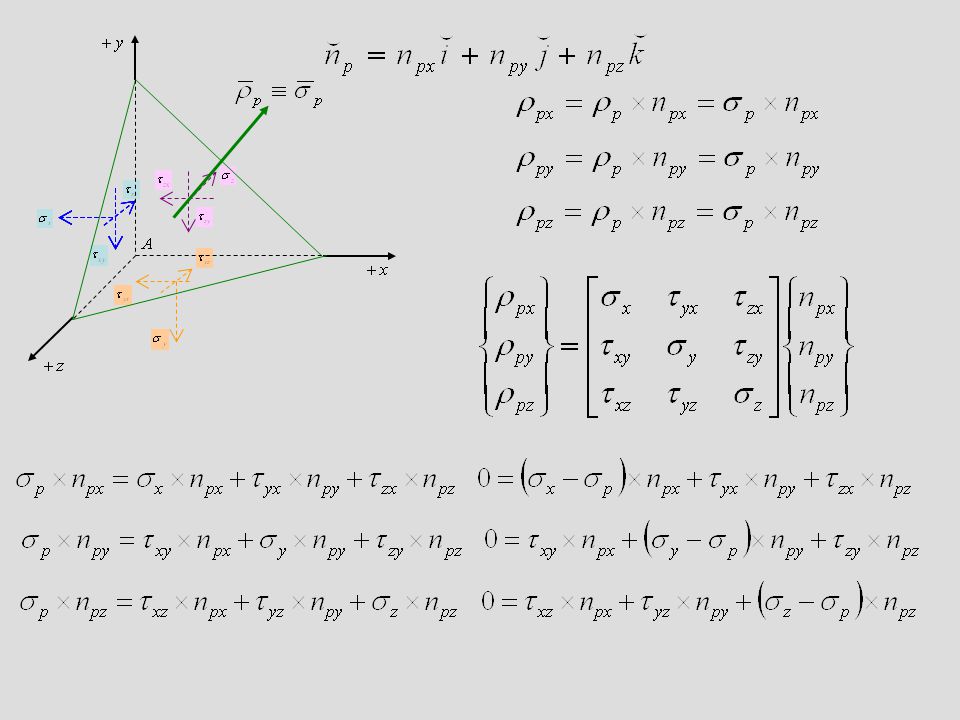

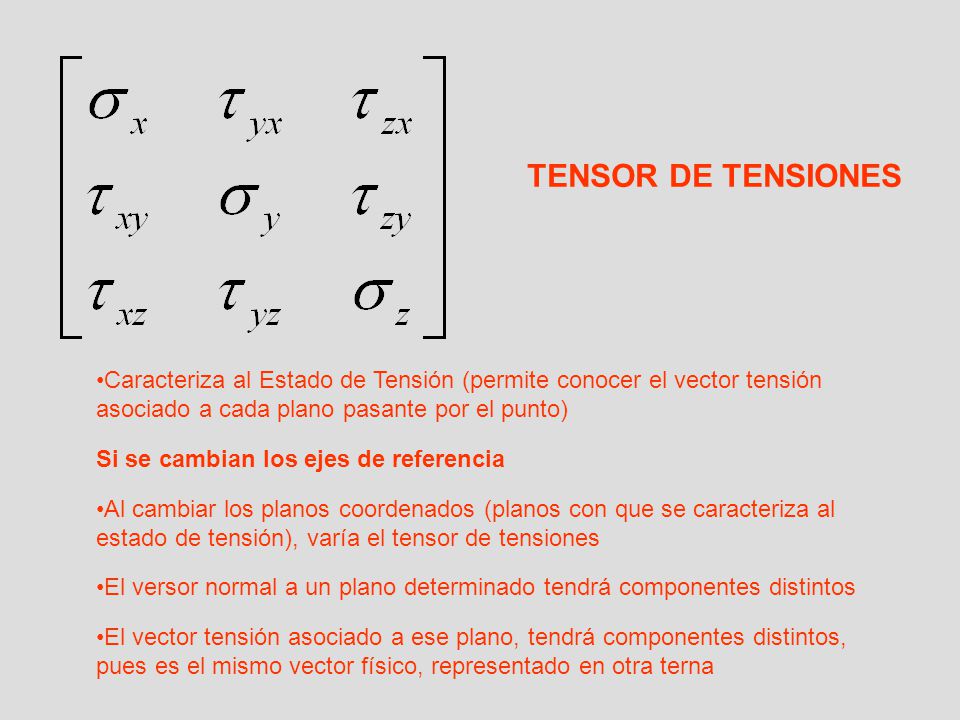

10 TENSOR DE TENSIONES Caracteriza al Estado de Tensión (permite conocer el vector tensión asociado a cada plano pasante por el punto) Al cambiar los planos coordenados (planos con que se caracteriza al estado de tensión), varía el tensor de tensiones El versor normal a un plano determinado tendrá componentes distintos Si se cambian los ejes de referencia El vector tensión asociado a ese plano, tendrá componentes distintos, pues es el mismo vector físico, representado en otra terna

11 TENSIONES Y PLANOS PRINCIPALES

12

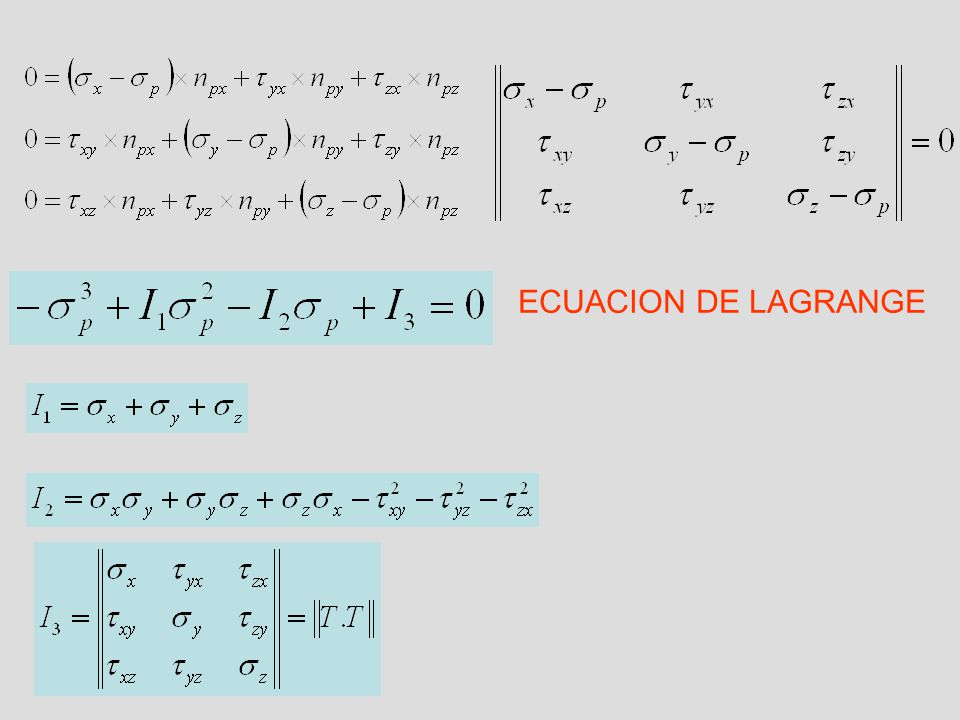

13 ECUACION DE LAGRANGE

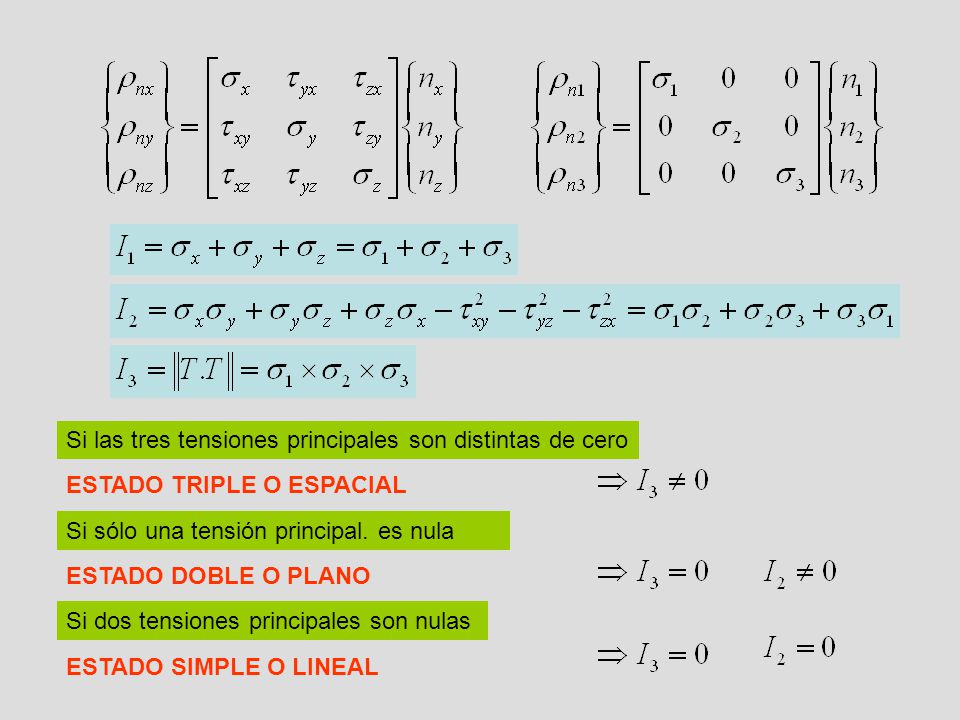

14 Si sólo una tensión principal. es nula Si dos tensiones principales son nulas Si las tres tensiones principales son distintas de cero ESTADO TRIPLE O ESPACIAL ESTADO DOBLE O PLANO ESTADO SIMPLE O LINEAL
