1 FUENTES OPTICAS Costas Copajeño Wilmer J. Andres Gonzales Zeballos

2 Introducción La fibra óptica, o la tecnología óptica, se convierte rápidamente en el método preferido para la transmisión digital. El cable de fibra óptica supone también un apropiado sustituto a los cables de pares debido a su mayor capacidad y su más pequeño diámetro.

3 OBJETIVO Demostrar las Fuentes Ópticas Principales en una transmisión por Fibra.

4 Principio de Generación de Foton Es la Partícula Elemental Responsable de la Manifestación del FENOMENO ELECTROMAGNETICO. Se Comporta como una partícula cuando interacciona con la materia, esto para transmitir una cantidad fija de energía. Generacion de luz una Cantida de energia de 4x10exp-19 ( J )

5 Generación de Luz Resumiendo el Fotón es un Paquete de energía Electromagnética.

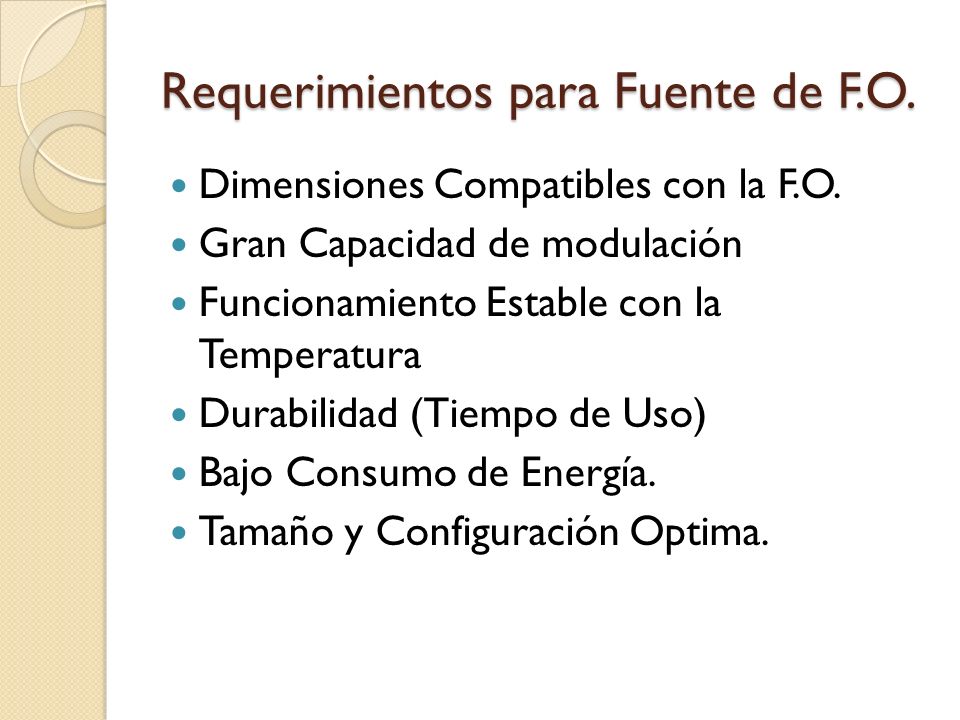

6 Requerimientos para Fuente de F.O. Dimensiones Compatibles con la F.O. Gran Capacidad de modulación Funcionamiento Estable con la Temperatura Durabilidad (Tiempo de Uso) Bajo Consumo de Energía. Tamaño y Configuración Optima.

7 FUENTES OPTICAS Las fuentes ópticas son componentes activos en un sistema de comunicaciones por fibra óptica, cuya función es convertir la energía eléctrica en energía óptica, de manera eficiente de modo que permita que la salida de luz sea efectivamente inyectada o acoplada dentro de la fibra óptica.

8 Tipos de Fuentes Opticas Utilizados de Forma Universal, por Trabajar en altas Velocidades de Transmisión Diodo LASER LED Su Elección Depende del Sistema a Utilizar.

9 Según el Sistema Uso LASER. ◦ En Grandes Anchos de Banda y Largos Enlaces Uso LED ◦ Distancias Medias y Cortas, con Anchos de Banda Escaso.

10 Entre los principales tipos de diodos laser se tiene: Fabry Perot. Este diodo laser está constituido por dos espejos en los extremos de la guía, constituyéndose en una cavidad resonante en donde la luz es reflejada y vuelta a reflejar entre los dos espejos a ambos lados del semiconductor.

11 VCSEL (Vertical-Cavity Surface- Emitting Laser). El laser emisor de superficie de cavidad vertical posee espejos resonadores arriba y abajo de la capa activa, lo que produce que la luz resuene perpendicular a la juntura y emerja a través de un área circular en la superficie.

12 DFB (Distributed FeedBack Laser). En el laser de retroalimentación distribuida la red de difracción se distribuye a lo largo de todo el medio activo. La longitud de onda de la red determina la longitud de onda emitida por el laser, en una línea muy fina del espectro.

13 DFB (Distributed FeedBack Laser). En el laser de retroalimentación distribuida la red de difracción se distribuye a lo largo de todo el medio activo. La longitud de onda de la red determina la longitud de onda emitida por el laser, en una línea muy fina del espectro.

14 Divisiones LED en Tx. F.O. ELED(Led Emisión Lateral) ◦ Característica Física Tira Estrecha con directivita, y Perdidas mínimas de Acoplamiento.

15 SLD (Led Súper Luminiscente) ◦ Una de las Caras es tallada Generando Amplificación en la Intensidad lumínica.

16 SLED (Led por Emisión Superficial ) ◦ Diseñado para Altas Velocidades de Transmisión Mayores a 100 Mbps ◦ Implican Costos Altos y Tiempos De elaboración.

17 Transmisor Óptico.

18 VENTAJAS Y DESVENTAJAS DE LOS ILD SOBRE LOS LED Ventajas los ILD tienen una dirección de irradiación mas dirigida La potencia de salida radiante de un ILD es mayor que la de un LED. Los ILD se pueden usar a frecuencias mayores de bits que los LED. Los ILD generan luz monocromática, lo cual reduce la dispersión cromática o longitudes de onda.
