1

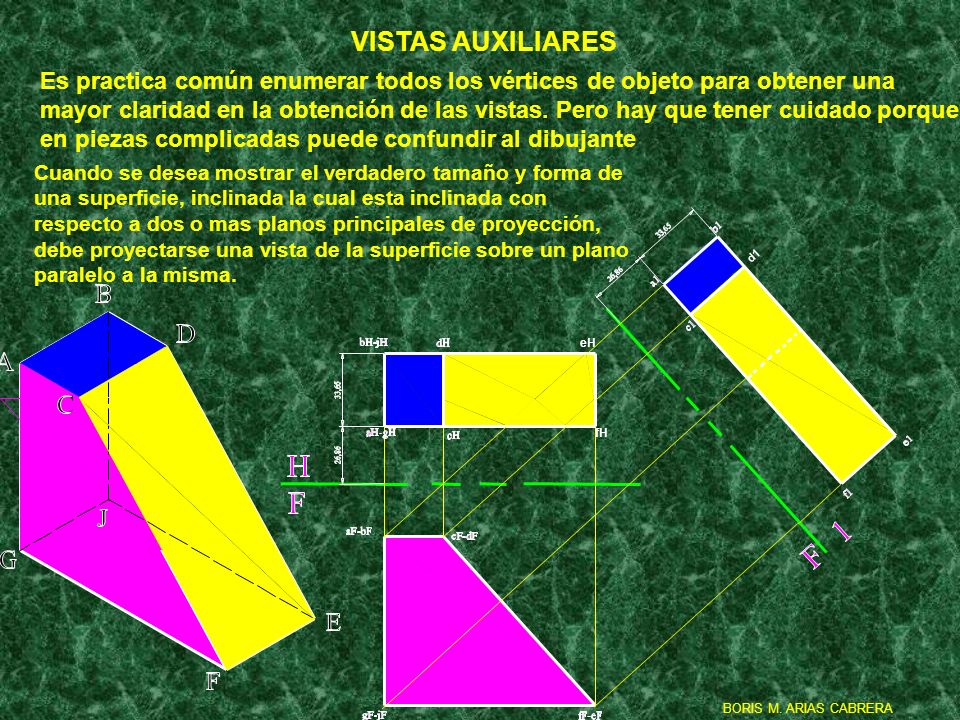

BORIS M. ARIAS CABRERA Cuando se desea mostrar el verdadero tamaño y forma de una superficie, inclinada la cual esta inclinada con respecto a dos o mas planos principales de proyección, debe proyectarse una vista de la superficie sobre un plano paralelo a la misma. VISTAS AUXILIARES Es practica común enumerar todos los vértices de objeto para obtener una mayor claridad en la obtención de las vistas. Pero hay que tener cuidado porque en piezas complicadas puede confundir al dibujante fH eH d1
2

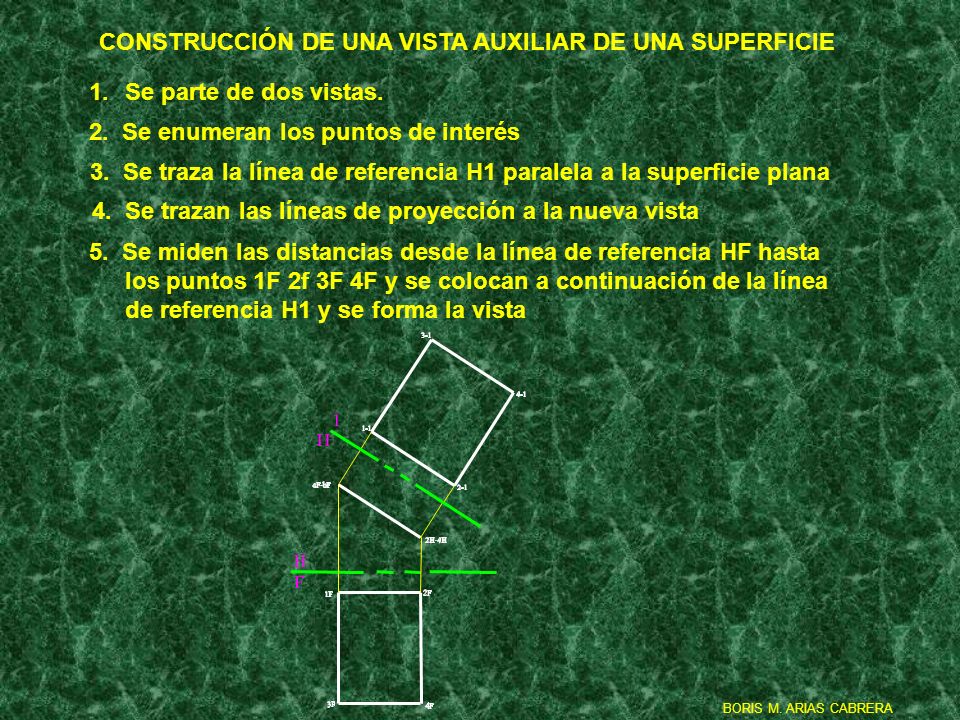

BORIS M. ARIAS CABRERA CONSTRUCCIÓN DE UNA VISTA AUXILIAR DE UNA SUPERFICIE 1.Se parte de dos vistas. 2. Se enumeran los puntos de interés 3. Se traza la línea de referencia H1 paralela a la superficie plana 4. Se trazan las líneas de proyección a la nueva vista 5. Se miden las distancias desde la línea de referencia HF hasta los puntos 1F 2f 3F 4F y se colocan a continuación de la línea de referencia H1 y se forma la vista
3
BORIS M. ARIAS CABRERA VISTAS AUXILIARES EJERCICIOS Dadas las vistas superior y frontal Dibujar las vistas auxiliares parciales de un prisma truncado de base hexagonal, de un cilindro truncado y de una pirámide truncada de base hexagonal
