2 CLASE 17 Lectura de Planos de Arquitectura e Ingenieria Civil
Ing. Xavier Garfias Zúñiga

3 PLANTAS INDICACION DE CORTE LINEA DE CORTE B Representación gráfica de una vista de plano de corte horizontal en una edificación. En él se distinguen la distribución de espacios, medidas y proporciones, ubicación exacta de elementos arquitectónicos y constructivos, equipamiento y especificaciones técnicas, todas ellas representadas en base a simbolos preestablecidos. Plano de corte: plano imaginario que corta el volumen y cuyas vistas de planta y corte se desea representar. Plano de corte horizontal (plantas) Ing. Xavier Garfias Zúñiga

4 CORTES Plano de corte vertical Corte longitudinal (A y C)
Corte transversal (B) Ing. Xavier Garfias Zúñiga

5 ELEVACIONES Representación gráfica de una vista exterior de la edificación, mostrando sus características exteriores, acabados, niveles de piso, entrepiso y cubierta, asi como también el entorno que la rodea. Indicación en planta de una elevación Ing. Xavier Garfias Zúñiga

6 ESCALA Escala: Expresión que indica en que magnitud se ha reducido o ampliado un objeto para dibujarlo. Se expresa mediante un cociente o quebrado. Tipos de escala: Escala gráfica Escala Numérica E = dibujo / realidad EJEMPLO Se desea representar en un formato A3 la planta de un edificio de 60 x 30 metros. La escala más conveniente para este caso sería 1:200 que proporcionaría unas dimensiones de 30 x 15 cm, muy adecuadas al tamaño del formato. Ing. Xavier Garfias Zúñiga

7 COTAS Cota: grupo de elementos gráficos (lineas, números), por medio de los cuales se indican las dimensiones lineales o angulares de los ambientes representados. Partes de una cota: Linea de cota o dimensión Linea de referencia o de extensión Texto de cota Tipos de cota: Cota total Cota parcial Cota angular Cota Radial Cota Alineada Ing. Xavier Garfias Zúñiga

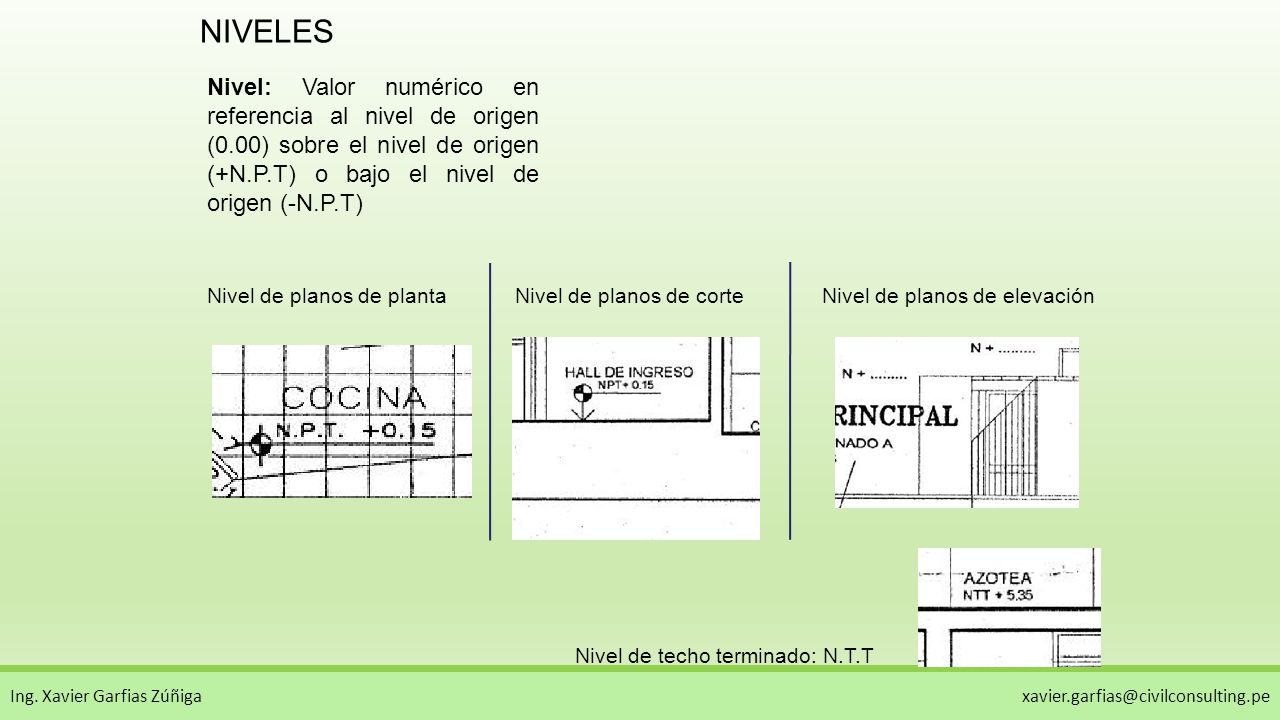

8 NIVELES Nivel: Valor numérico en referencia al nivel de origen (0.00) sobre el nivel de origen (+N.P.T) o bajo el nivel de origen (-N.P.T) Nivel de planos de planta Nivel de planos de corte Nivel de planos de elevación Nivel de techo terminado: N.T.T Ing. Xavier Garfias Zúñiga

9 CUADRO DE VANOS Partes del cuadro de vanos: Expresión de las dimensiones exactas de los vanos, ya sea de las puertas, ventanas o cualquier otra abertura en muro que represente un vano. En ella se anota el tipo de vano, ancho, alto, alfeizer y cualquier otra observación que desea resaltar. Tipo de vano Ventana (V), puerta (P), mampara (M), reja (R). Alfeizer de vano (altura del piso al vano) Altura de vano Ancho de vano Ing. Xavier Garfias Zúñiga

10 PROYECCIONES Trazo que simboliza la presencia de algunos elementos que no se visualizan en las plantas o cortes, pero cuya ubicación dentro de estos planos son necesarios para una mejor comprensión del proyecto. Se dibujan utilizando el siguiente tipo de linea Proyección de viga Proyección de repostero Proyección de dintel Proyeccion de ducto de ventilación (área sin techar) Ing. Xavier Garfias Zúñiga

11 DIBUJO En el dibujo de planos se utilizan varias convenciones al momento de dibujar para que, los planos, sean homogéneos entre sí y exista una única forma de leerlos. Por esta razón, se debe dibujar ciertas líneas con diferentes características para que representen lo que se busca de manera adecuada. En autocad: Espesores de plumas Muro techado: 0.5 Muro sin techar: 0.25 Vidrio: 0.05 Losa: 0.05 Muebles: 0.15 Sanitarios: 0.15 Dimensionado: 0.15 Cuadro de vanos: 0.20 Proyecciones: 0.15 Pisos: 0.05 Ing. Xavier Garfias Zúñiga
