1 INTEGRANTES: APAZA HUARICACHA, JUAN BARRERA MAYTA, RONALD ESPINO CONDORI, JOSUÉ ORELLANA ROJAS, FRANCO

2 SISTEMAS DE UTILIZACION

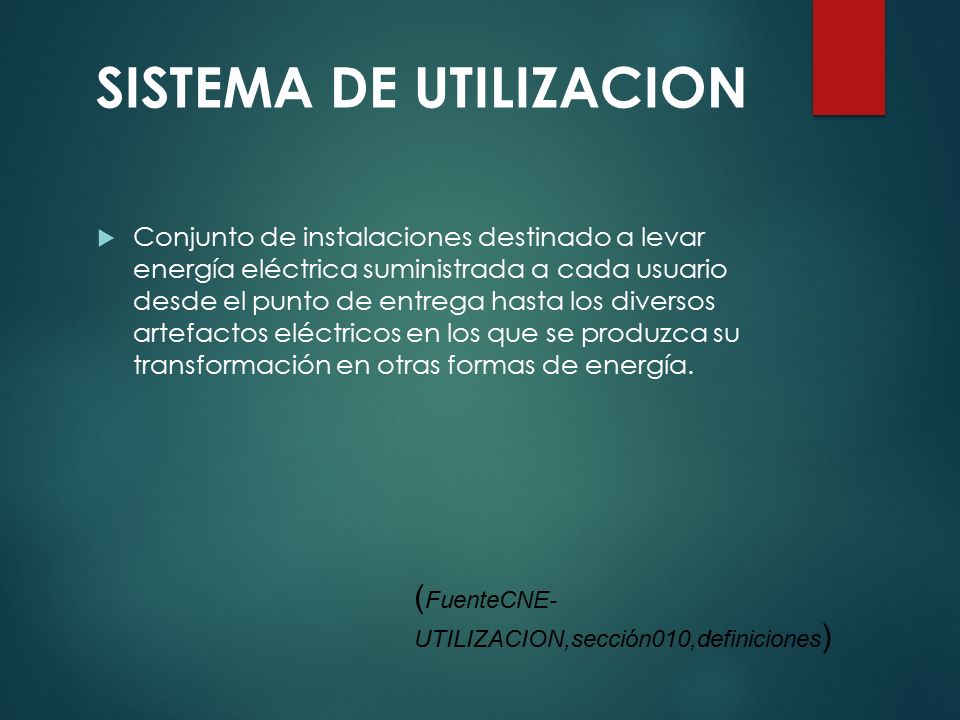

3 SISTEMA DE UTILIZACION  Conjunto de instalaciones destinado a levar energía eléctrica suministrada a cada usuario desde el punto de entrega hasta los diversos artefactos eléctricos en los que se produzca su transformación en otras formas de energía. ( FuenteCNE- UTILIZACION,sección010,definiciones )

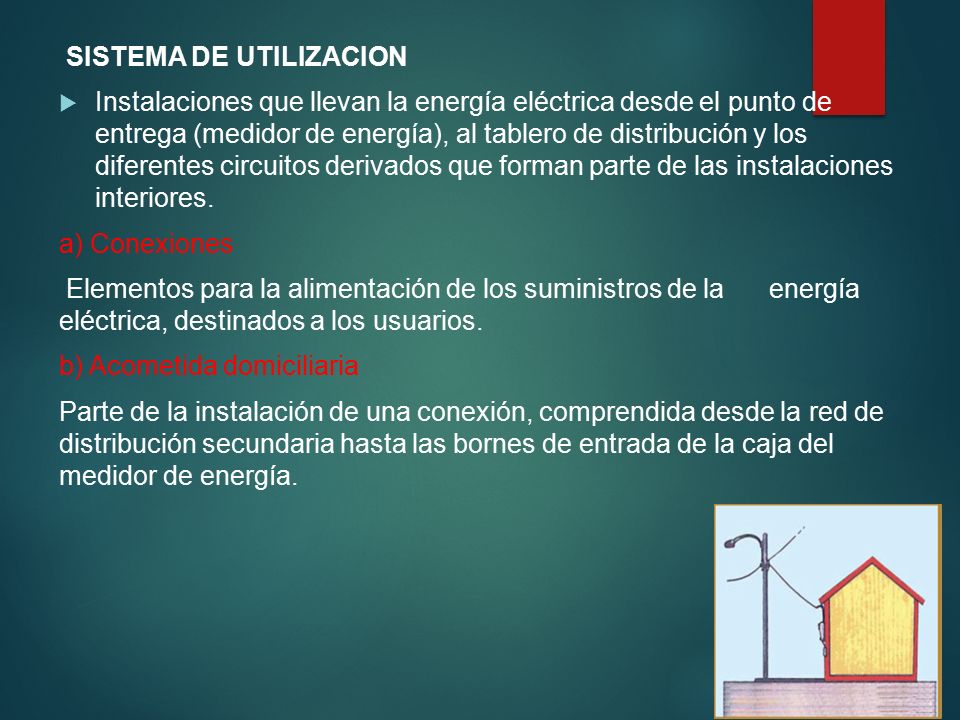

4 SISTEMA DE UTILIZACION  Instalaciones que llevan la energía eléctrica desde el punto de entrega (medidor de energía), al tablero de distribución y los diferentes circuitos derivados que forman parte de las instalaciones interiores. a) Conexiones Elementos para la alimentación de los suministros de la energía eléctrica, destinados a los usuarios. b) Acometida domiciliaria Parte de la instalación de una conexión, comprendida desde la red de distribución secundaria hasta las bornes de entrada de la caja del medidor de energía.

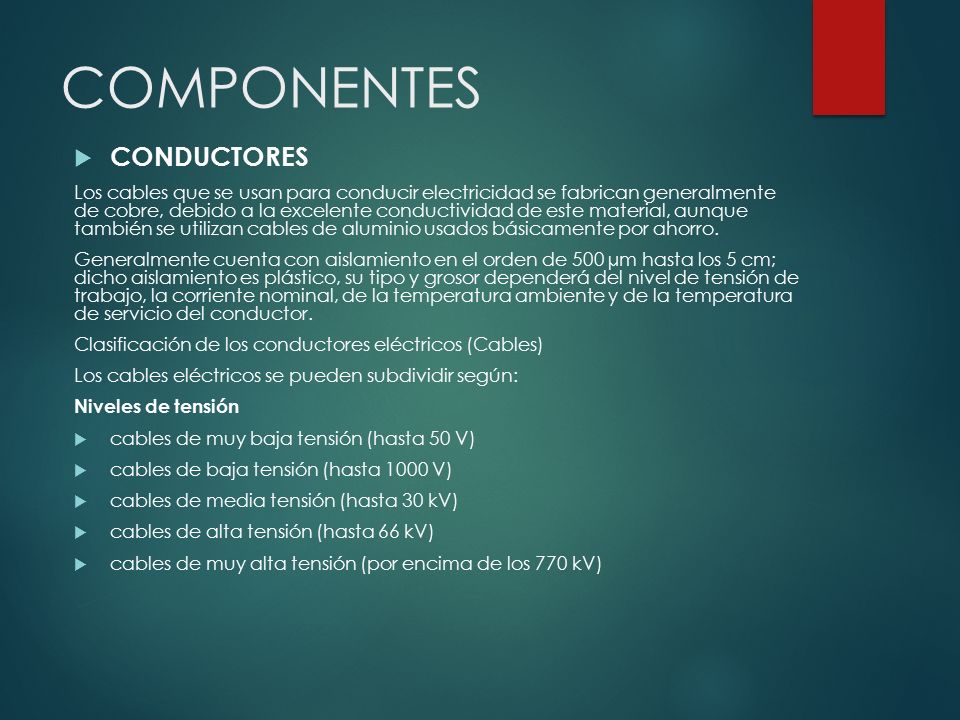

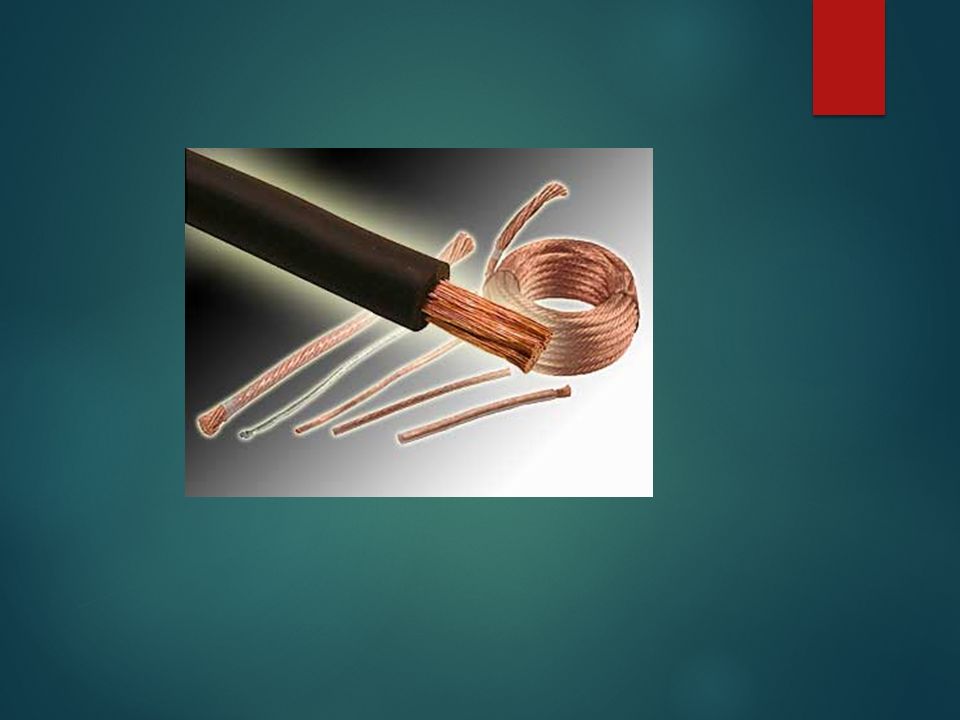

5 COMPONENTES  CONDUCTORES Los cables que se usan para conducir electricidad se fabrican generalmente de cobre, debido a la excelente conductividad de este material, aunque también se utilizan cables de aluminio usados básicamente por ahorro. Generalmente cuenta con aislamiento en el orden de 500 µm hasta los 5 cm; dicho aislamiento es plástico, su tipo y grosor dependerá del nivel de tensión de trabajo, la corriente nominal, de la temperatura ambiente y de la temperatura de servicio del conductor. Clasificación de los conductores eléctricos (Cables) Los cables eléctricos se pueden subdividir según: Niveles de tensión  cables de muy baja tensión (hasta 50 V)  cables de baja tensión (hasta 1000 V)  cables de media tensión (hasta 30 kV)  cables de alta tensión (hasta 66 kV)  cables de muy alta tensión (por encima de los 770 kV)

6

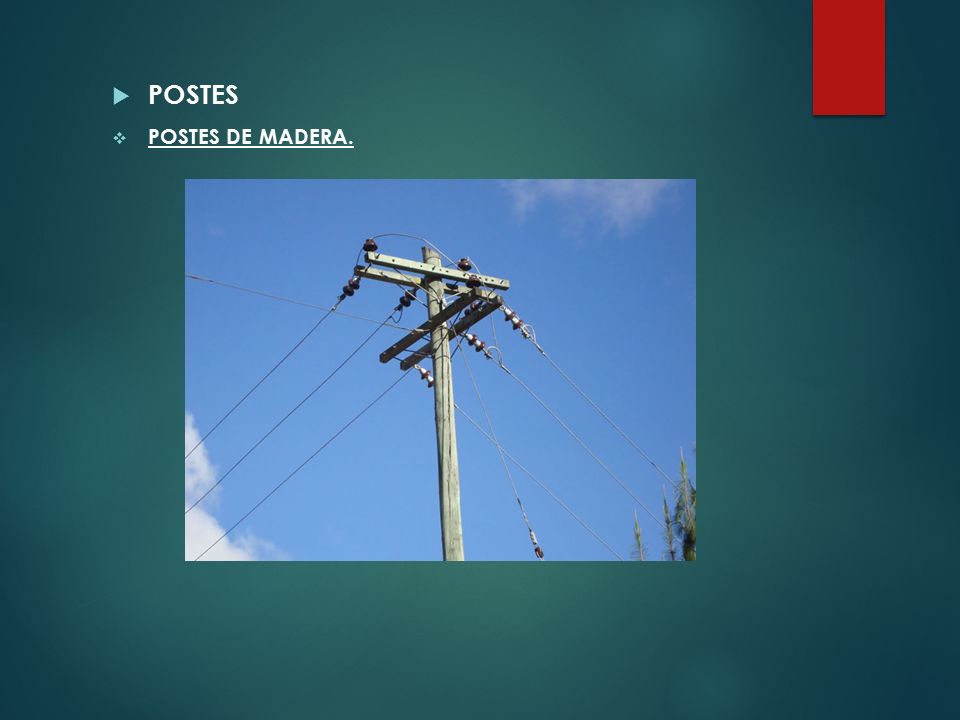

7  POSTES  POSTES DE MADERA.

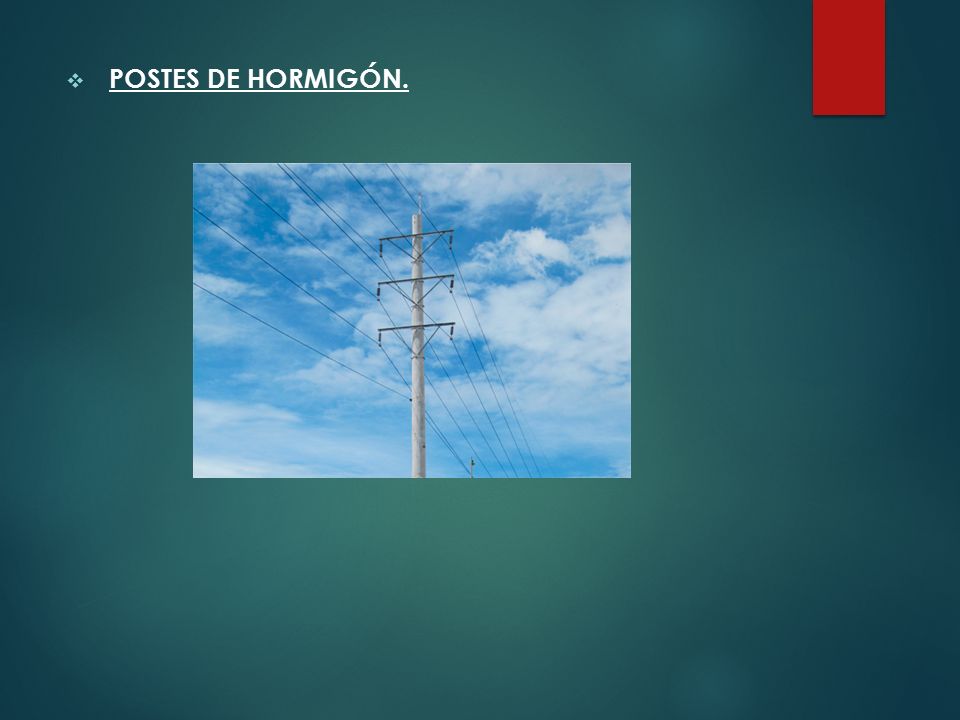

8  POSTES DE HORMIGÓN.

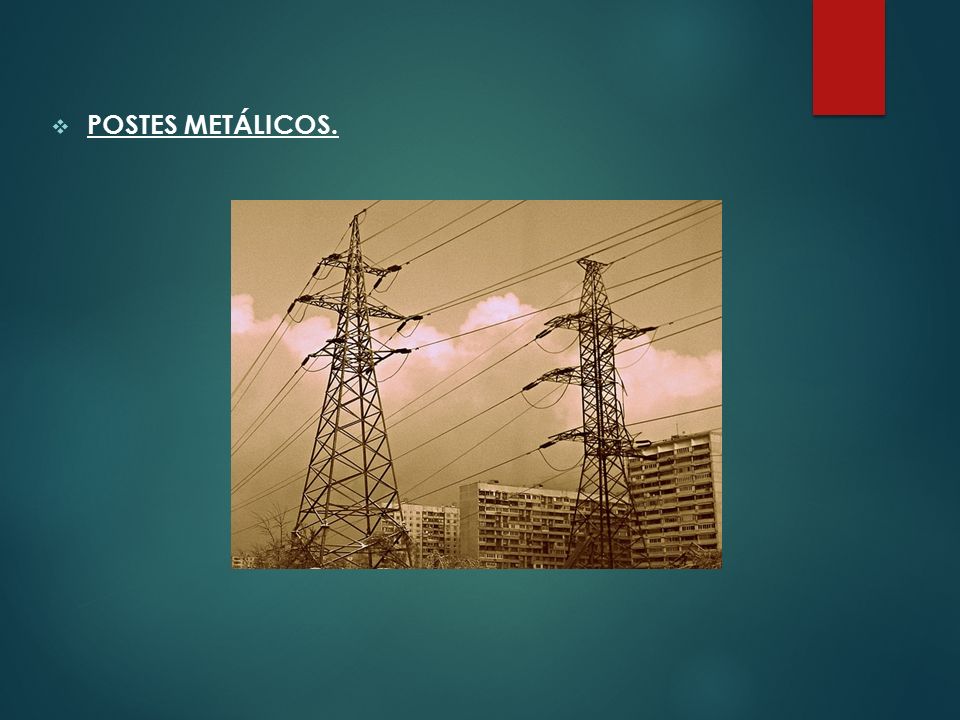

9  POSTES METÁLICOS.

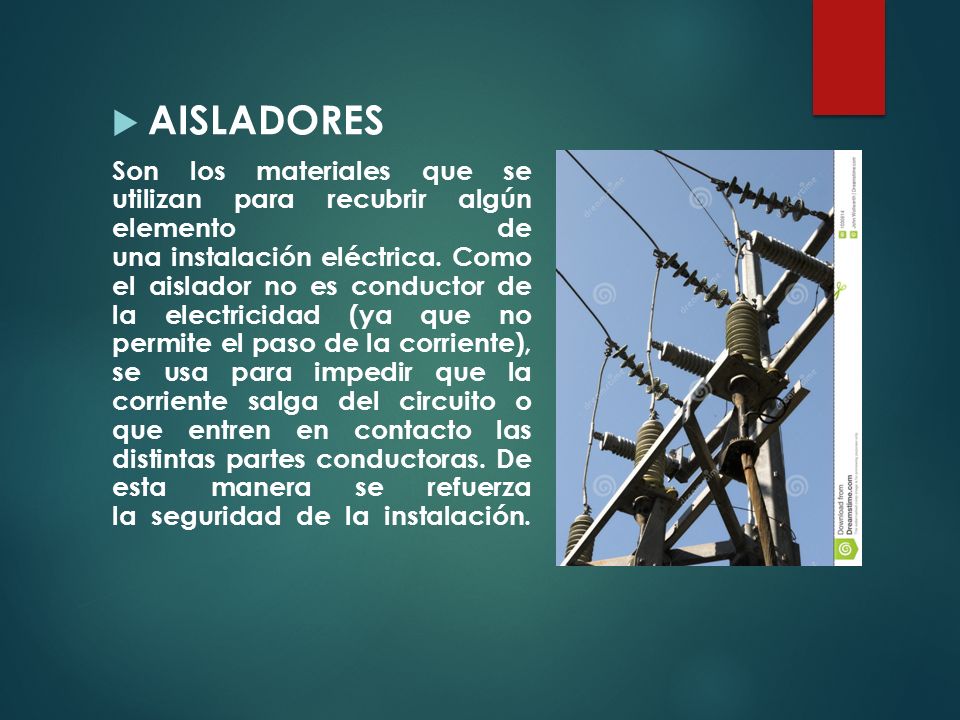

10  AISLADORES Son los materiales que se utilizan para recubrir algún elemento de una instalación eléctrica. Como el aislador no es conductor de la electricidad (ya que no permite el paso de la corriente), se usa para impedir que la corriente salga del circuito o que entren en contacto las distintas partes conductoras. De esta manera se refuerza la seguridad de la instalación.

11  RETENIDAS. La retenida es un elemento mecánico que sirve para contrarrestar las tensiones mecánicas de los conductores en las estructuras y así eliminar los esfuerzos de flexión en el poste, permitiendo que los cables sean paralelos a la superficie.

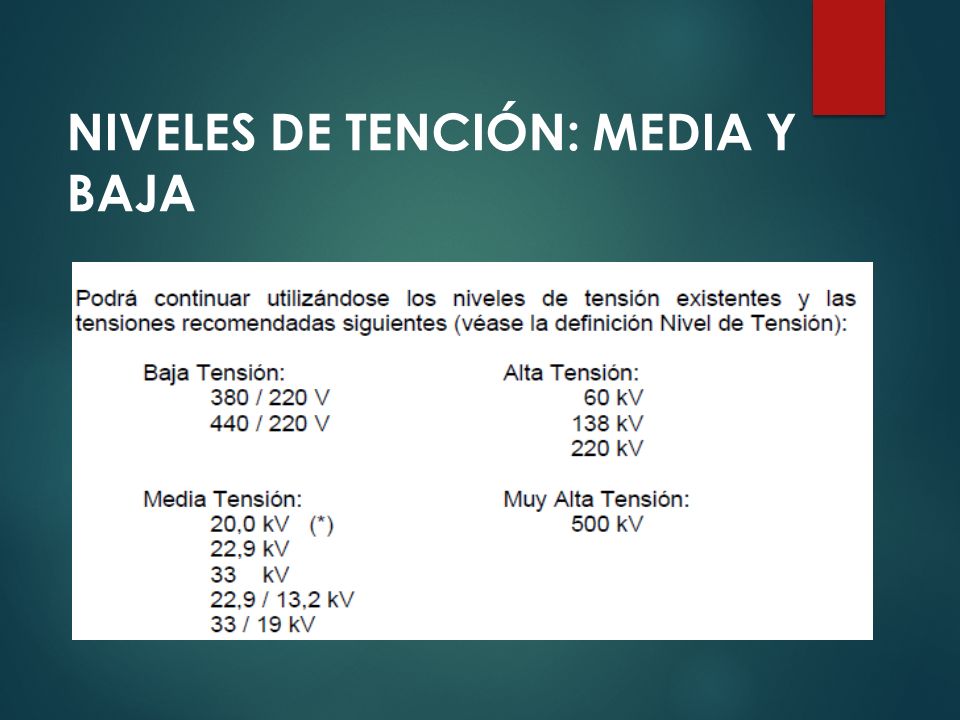

12 NIVELES DE TENCIÓN: MEDIA Y BAJA

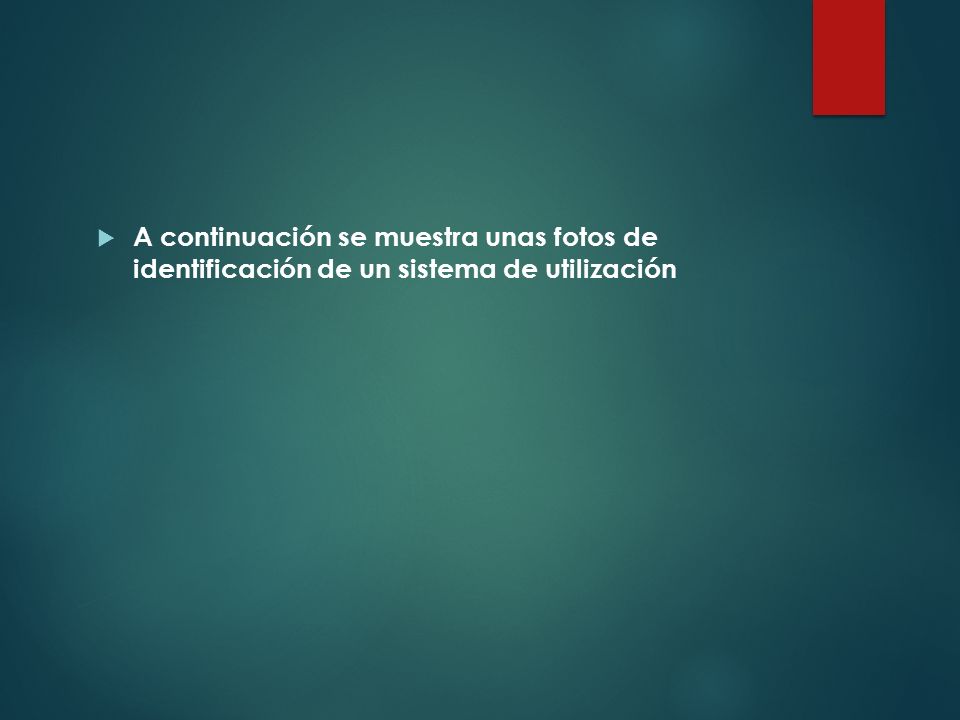

13  A continuación se muestra unas fotos de identificación de un sistema de utilización

14 1.Poste de red publica. 2.Conductores de acometida. 3.Bastón de llegada. 4.Caja metálica. 5.Bastón de salida. 6.Machón para el medidor. 7. Conductores al interior en forma aérea. 8.Tablero de distribución.

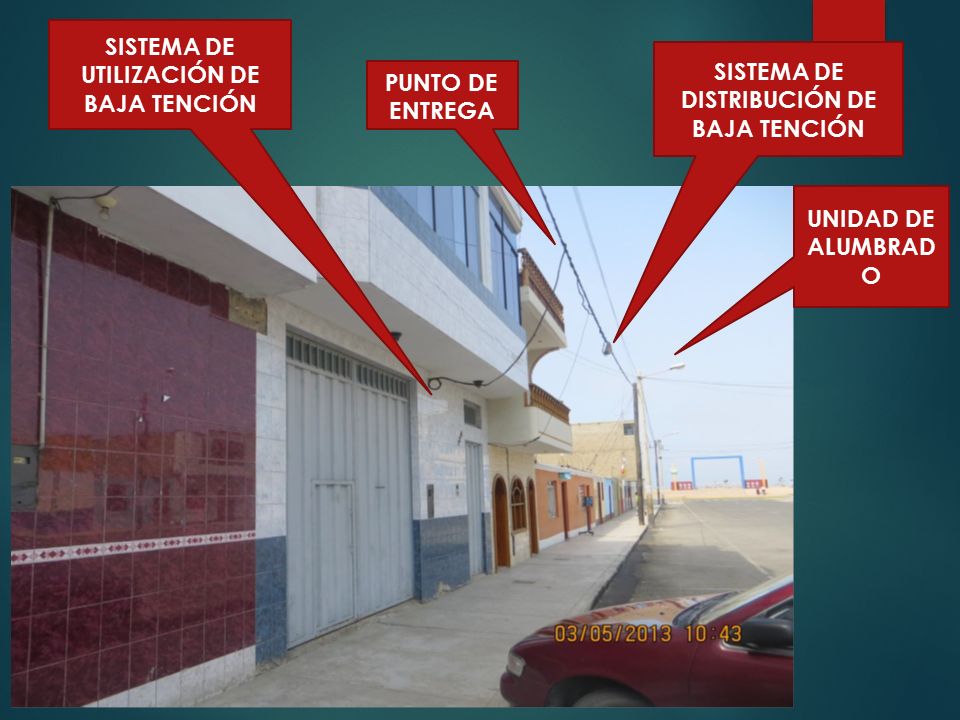

15 SISTEMA DE UTILIZACIÓN DE BAJA TENCIÓN PUNTO DE ENTREGA SISTEMA DE DISTRIBUCIÓN DE BAJA TENCIÓN UNIDAD DE ALUMBRAD O

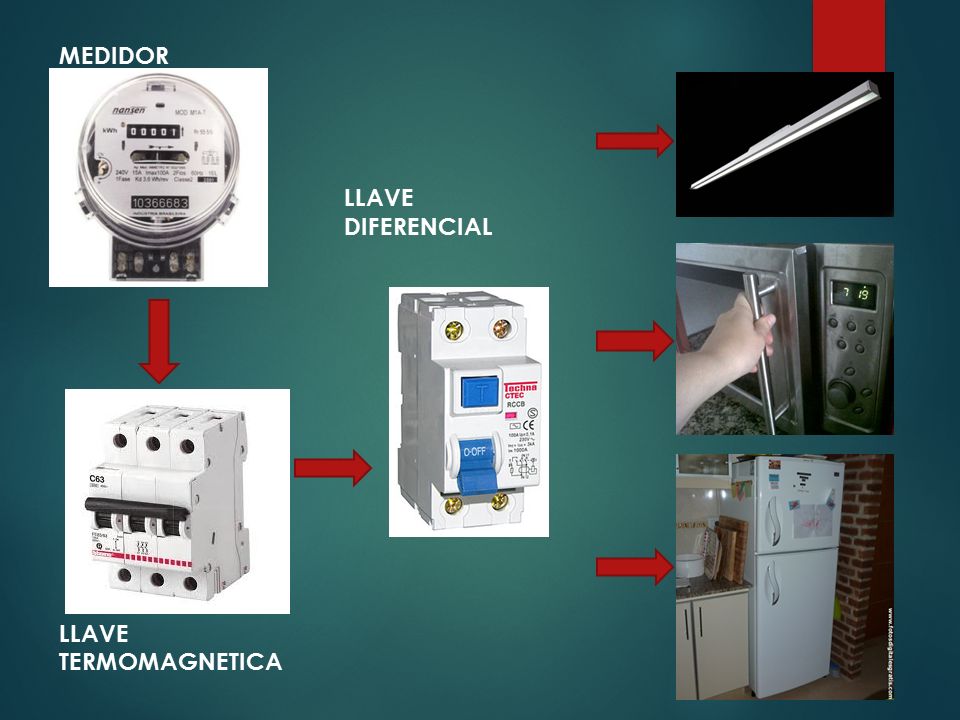

16 LLAVE TERMOMAGNETICA MEDIDOR LLAVE DIFERENCIAL

17 SISTEMAS DE UTILIZACIÓN DE BAJA TENCIÓN

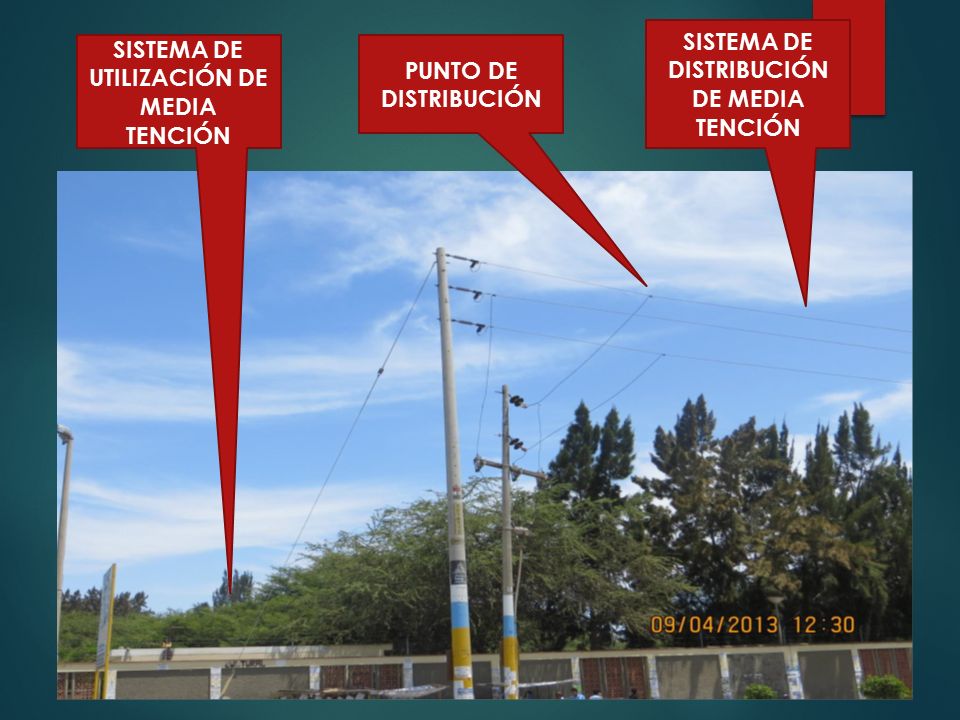

18 SISTEMA DE UTILIZACIÓN DE MEDIA TENCIÓN PUNTO DE DISTRIBUCIÓN SISTEMA DE DISTRIBUCIÓN DE MEDIA TENCIÓN
