1 [IGN + UPM] con financiación de la AECI Madrid, junio-julio de 2006 Miguel Angel Manso y Daniela Ballari Universidad Politécnica de Madrid Curso IDEs MapServer: WMS, WFS y WCS

2 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 Temario Instalar MapServer Configuración: WMS (Web Map Server) WFS (Web Feature Server) WCS (Web Coverage Server) Incluir capas de información Capas vectoriales Base de Datos Raster Capas Remotas Modelo Digital del Terreno

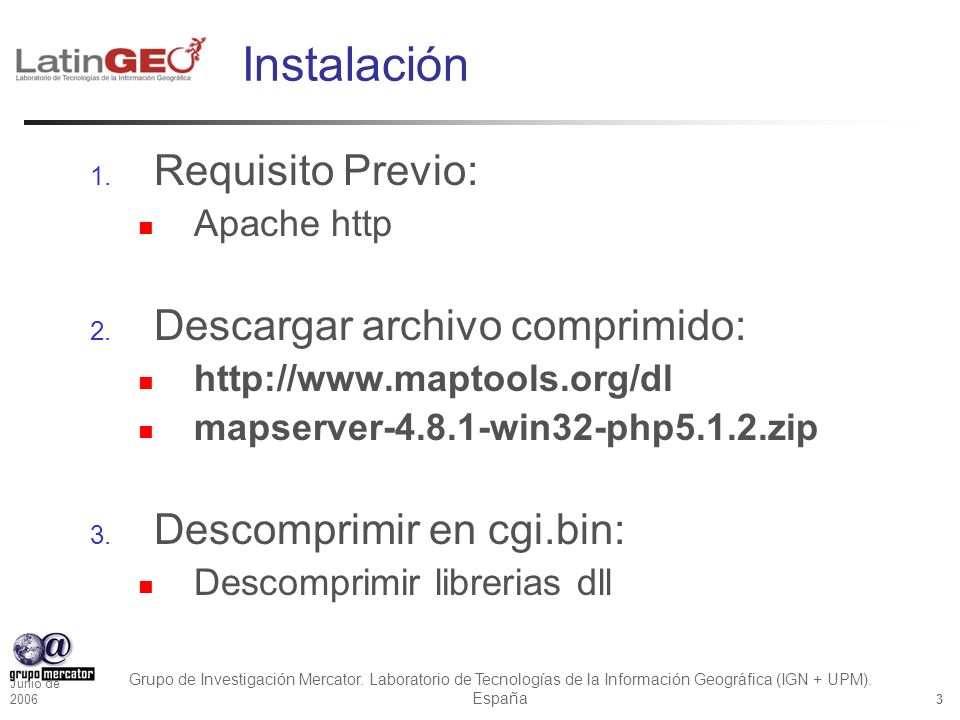

3 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 Instalación  Requisito Previo: Apache http  Descargar archivo comprimido: http://www.maptools.org/dl mapserver-4.8.1-win32-php5.1.2.zip  Descomprimir en cgi.bin: Descomprimir librerias dll

4 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 Instalación PROJ  Descargar el archivo comprimido http://www.maptools.org/dl “proj446_win32_bin.zip”  Descomprimir en C:\PROJ  Definir la variable de entorno: PROJ=C:\proj.

5 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Instalación PROJ “Panel de Control” > “Sistema”> “Opciones Avanzadas” > “Variables de Entorno” nombre de la variable: “PROJ” valor de la variable: “C:\proj”

6 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6 Instalación PROJ

7 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 Comprobación de la instalación http://localhost/cgi-bin/mapserv.exe? http://localhost/cgi-bin/mapserv.exe

8 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Parametros estandar y no estandar Parámetros estándar WMS Service=WMS Version=1.1.0 Request=GetCapabilities Parámetro propio de MapServer map=d:/www/htdocs/cursoIDE/cursoIDE.map

9 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 Copiar con otro nombre el archivo “mapserv.exe” del directorio cgi-bin: “cursoIDE”. “httpd.conf” de Apache: AllowOverride None Options None Order allow,deny Allow from all SetEnvIf Request_URI "/cgi-bin/cursoIDE" MS_MAPFILE=d:/www/htdocs/cursoIDE/cursoIDE.map

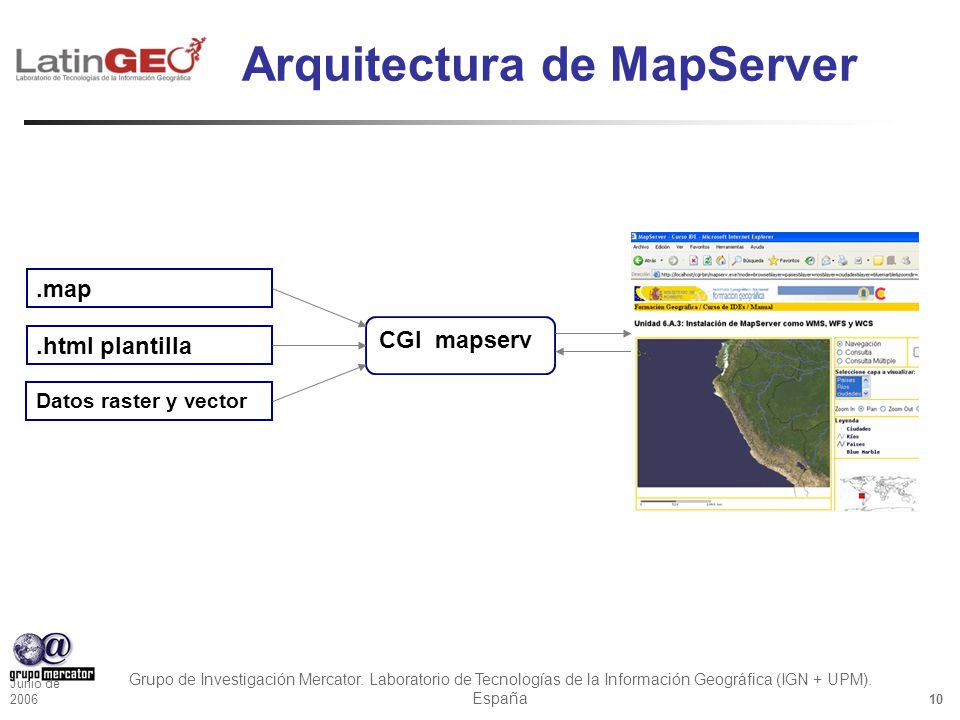

10 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 Arquitectura de MapServer.map.html plantilla Datos raster y vector CGI mapserv

11 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Primera aplicación MapServer Descomprimir en htdocs cursoIDE.zip

12 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 Actividad : Realizar una petición WMS GetCapabilities http://localhost/cgi-bin/cursoide? service=wms&version=1.1.0&request=getcap abilities

13 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Configuración WMS Archivo map Map NAME (nombre del archivo map) Map PROJECTION (proyección de salida del wms) Map Metadata (en el objeto WEB) wms_title wms_onlineresource wms_srs

14 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Configuración WMS

15 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Configuración WMS Actividad: Incluir sección de Metadatos WMS Extraer del archivo metadatos-wms.txt Realizar la petición GetCapabilitis

16 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 Incluir una capa vectorial Formato shapefile Datos: paises del mundo

17 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Incluir una capa vectorial Copiar el contenido del archivo capa-shp.txt Antes del último “END”

18 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Incluir una capa vectorial

19 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 19 Visualización de la capa Realizar petición: http://localhost/cgi- bin/cursoide?service=wms&version=1.1.0&re quest=getMap&Layers=paises& http://localhost/cgi- bin/cursoide?service=wms&version=1.1.0&re quest=getMap&Layers=paises& Visualizar con gvSIG

20 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 20 Visualización con gvSIG

21 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Incluir capa de vectorial Actividad: Incluir la capa de ríos Datos: river.shp Visualizar el resultado con: Web Browser gvSIG

22 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 Capa Postgis

23 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 Capa Postgis Copiar el contenido del archivo capa-postgis.txt Copiar antes del último “END” Visualizar el resultado con: Web Browser gvSIG

24 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24 Capa raster LAYER NAME imagenraster # nombre de la capa TYPE raster # tipo de capa STATUS on # Estado: on= activada off=desactivada DATA "raster.ecw" # Nombre del archivo de datos TRANSPARENCY 80 # Transparencia para que capas inferiores puedan visualizarse PROJECTION # Sistema de referencia de los datos "init=epsg:4326" END # End de PROJECTION CLASS NAME 'Blue Marble' # Nombre para la capa en la leyenda END METADATA # Metadatos descriptores de la capa "wms_title" "bluemarble" "wms_abstract" "Imagen parcial de sudamérica" "wms_keywordlist" "WMS imagen raster" "wms_srs" "EPSG:4326" END # End de Metadatos END # End de LAYER

25 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 Capa raster Copiar el contenido del archivo capa-raster.txt Visualizar el resultado con: Web Browser gvSIG

26 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26 Capa remota LAYER NAME relieve TYPE raster STATUS on TRANSPARENCY 50 CONNECTIONTYPE wms CONNECTION "http://www2.demis.nl/wms/wms.asp?wms=WorldMap&service=WMS&ves ion=1.1.0&request=GetMap&Layers=Bathymetry,Topography,Hillshad ing&format=PNG&SRS=epsg:4326" PROJECTION "init=epsg:4326" END METADATA wms_onlineresource 'http://www2.demis.nl/wms/wms.asp?wms=WorldMap&' wms_server_version '1.0.0' wms_name 'World Map' wms_format 'PNG' END

27 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 27 Capa remota Copiar el contenido del archivo capa-remota.txt Visualizar el resultado con: Web Browser gvSIG

28 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 28 Configuración WFS Incluir Metadatos del Servicio

29 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 29 Configuración WFS Incluir capa WFS Mismas características que una capa WMS Parámetro DUMP

30 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 30 Configuración WFS Incluir Metadatos de la Capa WFS

31 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 31 Consulta WFS Realizar petición: http://localhost/cgi- bin/cursoide?service=wfs&version=1.0.0&req uest=GetCapabilities http://localhost/cgi- bin/cursoide?service=wfs&version=1.0.0&req uest=GetCapabilities Realizar petición: DescribeFeatureType GetFeature

32 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 32 Configuración WCS Configurar formato de salida OutputFormat OUTPUTFORMAT NAME GeoTiff_int16 DRIVER "GDAL/GTiff" MIMETYPE "image/geotiff_int16" IMAGEMODE INT16 EXTENSION "tif" END

33 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 33 Configuración WCS LAYER NAME srtm TYPE RASTER STATUS ON DUMP TRUE METADATA "wcs_name" "srtm" "wcs_label" "Modelo Digital del Terreno en malla regular a 90m de resolución" "wcs_title" "Modelo Digital del terreno a 90m del Mundo procedente de la misión SRTM" "wcs_abstract" "Modelo digial del terreno para realizar pruebas sobre un WCS" ………. END Data "D:\www\htdocs\cursoIDE\data\srtm_20_11\S_20_11.TIF" PROJECTION "init=EPSG:4326" END

34 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 34 Consulta WCS Realizar petición: http://localhost/cgi- bin/cursoide?service=WCS&version=1.0.0&re quest=GetCapabilities http://localhost/cgi- bin/cursoide?service=WCS&version=1.0.0&re quest=GetCapabilities Realizar petición: DescribeCoverage GetCoverage

35 Junio de 2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 35 Muchas Gracias por su atención! m.manso@upm.esm.manso@upm.es; daniela@topografia.upm.esdaniela@topografia.upm.es
