Styled Layer Descriptor
OGC GeoServicios estandarizados. Styled Layer Descriptor Symbology Encoding Mónica Álvarez Cabero Infraestructura de Datos Espaciales.
2
Índice Introducción Styled Layer Descriptor 2.1 Definición 2.2 Esquema
Symbology Encoding 3.1 Definición 3.2 Esquema Conclusiones Bibliografía Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
3
Introducción WMS es un servicio de visualización que conecta al servidor con el cliente. SLD corresponde a una especificación del OGC para poder controlar la representación visual de los datos geoespaciales. SE corresponde a las reglas de estilo El cliente realiza una petición GetMap con los estilos y capas en extensiones XML definidas por él, mediante: SLD: Es la URL del SLD que se ha definido. SLD_Body: Cuando se escribe directamente el XML. PORTRAYAL: URL del WFS O WCS. Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
4
Styled Layer Descriptor
SLD SE Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
5
Styled Layer Descriptor
Styled Layer Descriptor (SLD), lenguaje XML propuesto por el Open Geospatial Consortium como lenguaje estándar para describir las capas que dan apariencia a un mapa. En los SIG y servidores cartográficos SLD, define el estilo visual de cada capa de objetos geográficos que componen el mapa, permitiendo, por ejemplo, representar el color de relleno, tipo y ancho de borde, etc. SLD define una operación para el acceso normalizado a los símbolos de leyenda. Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
6
Styled Layer Descriptor

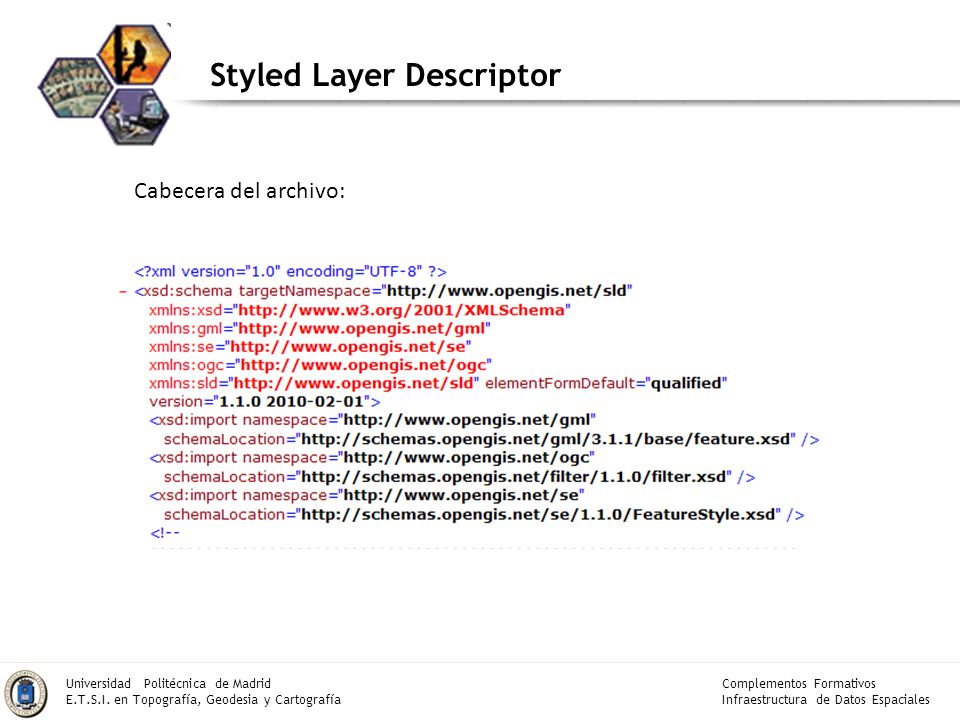

Cabecera del archivo: Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
7
<<interface>> Styled Layer Descriptor
User Layer <<interface>> Named Layer Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
8
<<interface>> Styled Layer Descriptor
User Style <<interface>> Named Layer <<interface>> Named Style Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
9
<<interface>> Styled Layer Descriptor

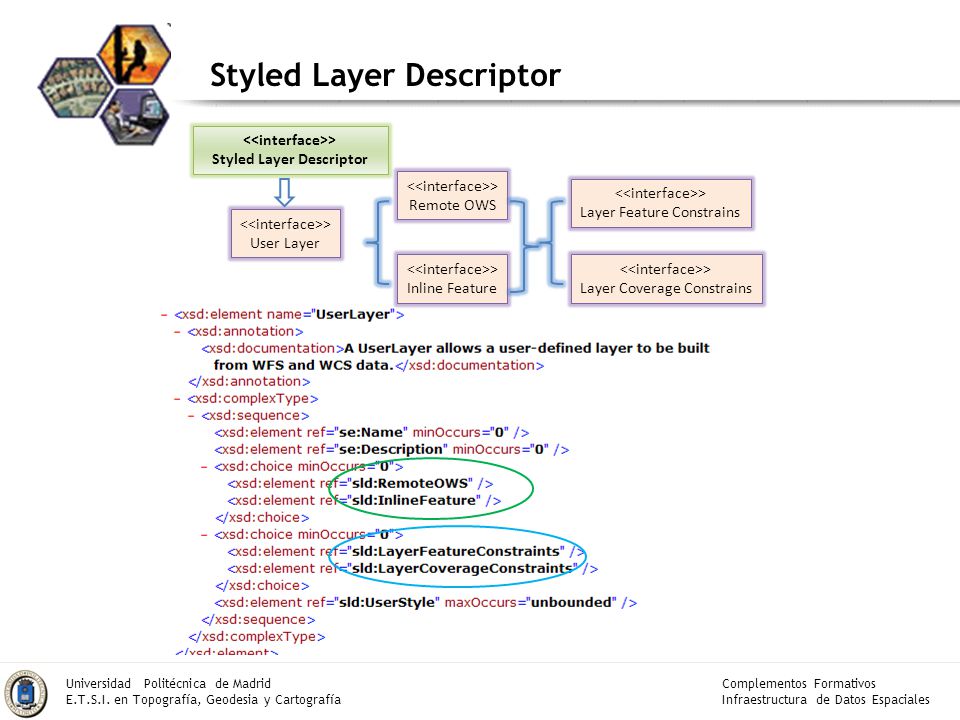

Remote OWS <<interface>> Layer Feature Constrains <<interface>> User Layer <<interface>> Inline Feature <<interface>> Layer Coverage Constrains Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
10
<<interface>> Styled Layer Descriptor
Remote OWS <<interface>> User Layer <<interface>> Inline Feature Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
11
<<interface>> Styled Layer Descriptor
Remote OWS <<interface>> Layer Feature Constrains <<interface>> User Layer <<interface>> Inline Feature Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
12
<<interface>> Styled Layer Descriptor
Remote OWS <<interface>> Layer Feature Constrains <<interface>> User Layer <<interface>> Inline Feature <<interface>> Layer Coverage Constrains Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
13
<<interface>> Styled Layer Descriptor

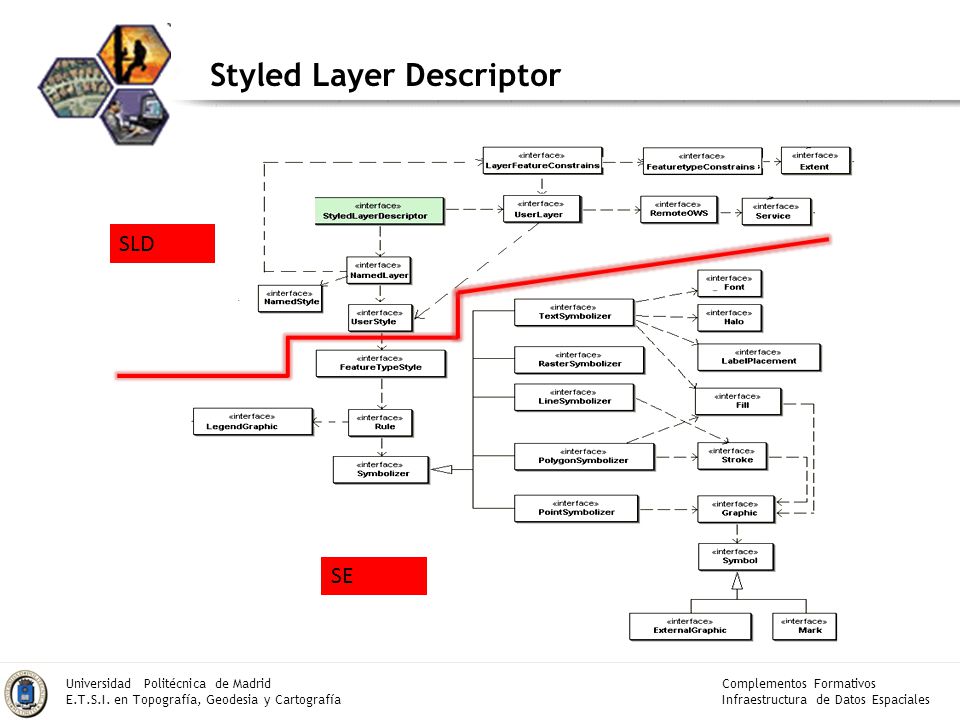

Remote OWS <<interface>> Layer Feature Constrains <<interface>> Styled Layer Descriptor <<interface>> User Layer <<interface>> Inline Feature <<interface>> Layer Coverage Constrains <<interface>> Named Layer <<interface>> User Style <<interface>> Named Style Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
14
Symbology Encoding Symboligy Encoding(SE) ofrece el lenguaje para la definición de las reglas de estilo que el cliente y servidor pueden entender, SLD define una operación para el acceso normalizado a los símbolos de leyenda. De esta menera, SLD permite la aplicación de la SE a las capas WMS. Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
15
<<interface>>
Symbology Encoding <<interface>> Symbolizer Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
16

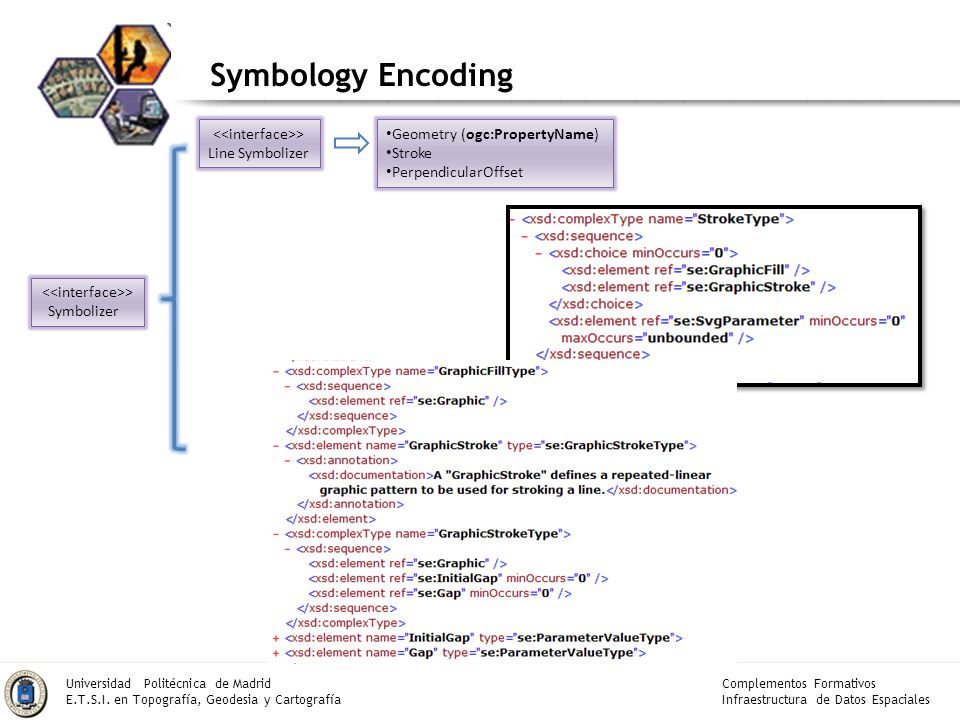

Symbology Encoding <<interface>> Line Symbolizer
Geometry (ogc:PropertyName) Stroke PerpendicularOffset <<interface>> Symbolizer Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
17
Symbology Encoding Geometry (ogc:PropertyName)
Stroke PerpendicularOffset <<interface>> Line Symbolizer Geometry Fill (color, opacidad) Stroke Displacement PerpendicularOffset <<interface>> Poligon Symbolizer <<interface>> Symbolizer Type Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
18

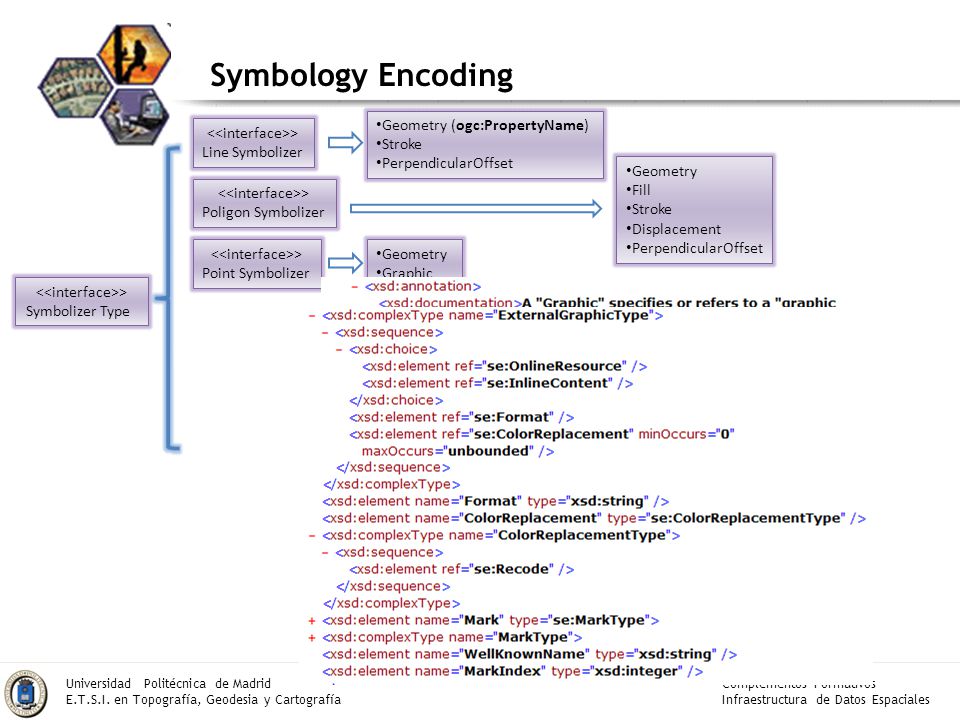

Symbology Encoding Geometry (ogc:PropertyName) Stroke
PerpendicularOffset <<interface>> Line Symbolizer Geometry Fill Stroke Displacement PerpendicularOffset <<interface>> Poligon Symbolizer <<interface>> Point Symbolizer Geometry Graphic <<interface>> Symbolizer Type Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
19
Symbology Encoding Geometry (ogc:PropertyName) Stroke

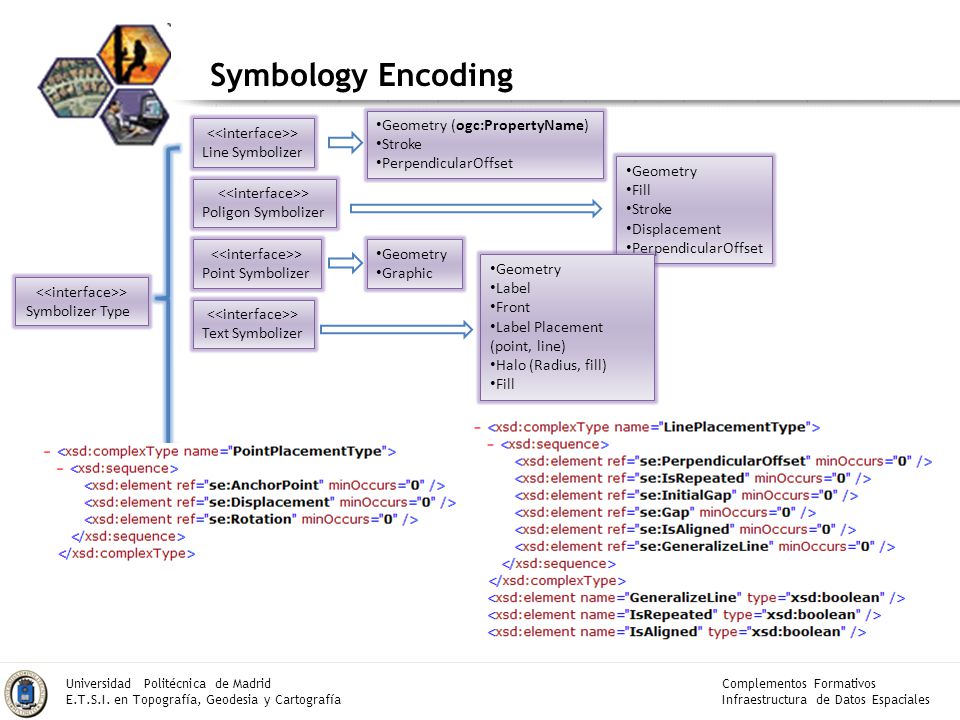

PerpendicularOffset <<interface>> Line Symbolizer Geometry Fill Stroke Displacement PerpendicularOffset <<interface>> Poligon Symbolizer <<interface>> Point Symbolizer Geometry Graphic Geometry Label Front Label Placement (point, line) Halo (Radius, fill) Fill <<interface>> Symbolizer Type <<interface>> Text Symbolizer Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
20
Symbology Encoding Geometry (ogc:PropertyName) Stroke

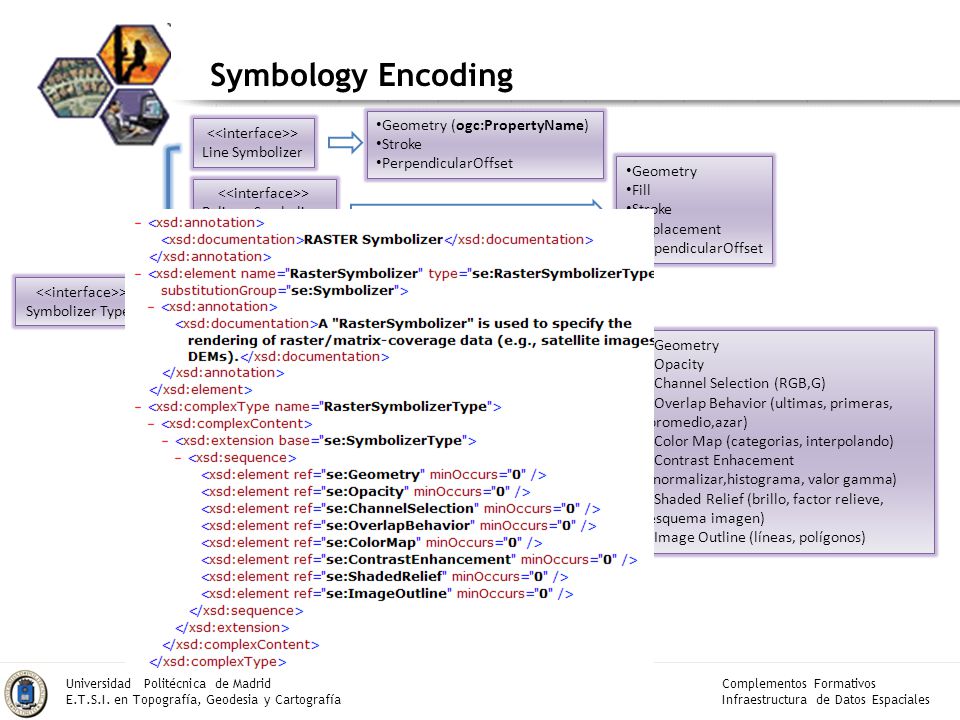

PerpendicularOffset <<interface>> Line Symbolizer Geometry Fill Stroke Displacement PerpendicularOffset <<interface>> Poligon Symbolizer <<interface>> Point Symbolizer Geometry Graphic Geometry Label Front Label Placement Halo Fill <<interface>> Symbolizer Type <<interface>> Text Symbolizer Geometry Opacity Channel Selection (RGB,G) Overlap Behavior (ultimas, primeras, promedio,azar) Color Map (categorias, interpolando) Contrast Enhacement (normalizar,histograma, valor gamma) Shaded Relief (brillo, factor relieve, esquema imagen) Image Outline (líneas, polígonos) <<interface>> Raster Symbolizer Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
21
Symbology Encoding Geometry (ogc:PropertyName) Stroke

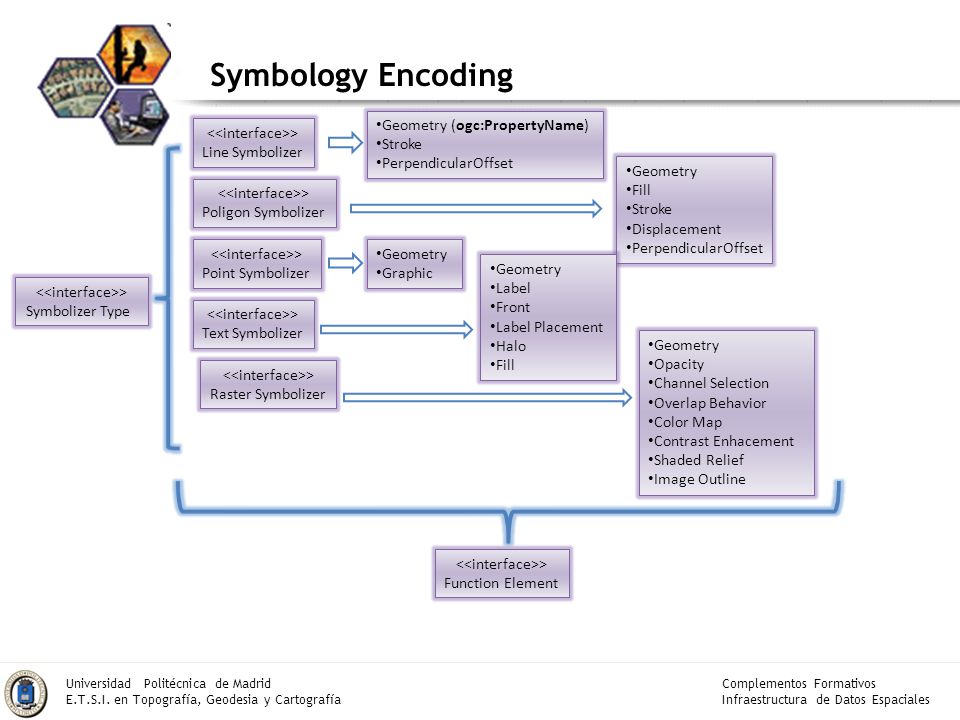

PerpendicularOffset <<interface>> Line Symbolizer Geometry Fill Stroke Displacement PerpendicularOffset <<interface>> Poligon Symbolizer <<interface>> Point Symbolizer Geometry Graphic Geometry Label Front Label Placement Halo Fill <<interface>> Symbolizer Type <<interface>> Text Symbolizer Geometry Opacity Channel Selection Overlap Behavior Color Map Contrast Enhacement Shaded Relief Image Outline <<interface>> Raster Symbolizer <<interface>> Function Element Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
22
<<interface>>

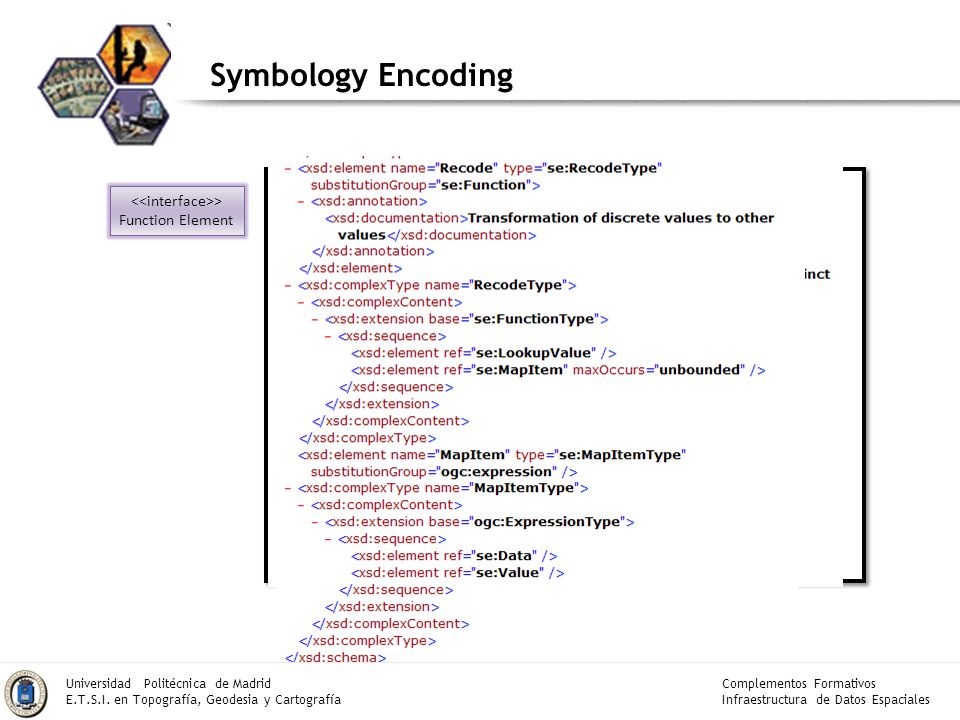

Symbology Encoding <<interface>> Function Element Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
23

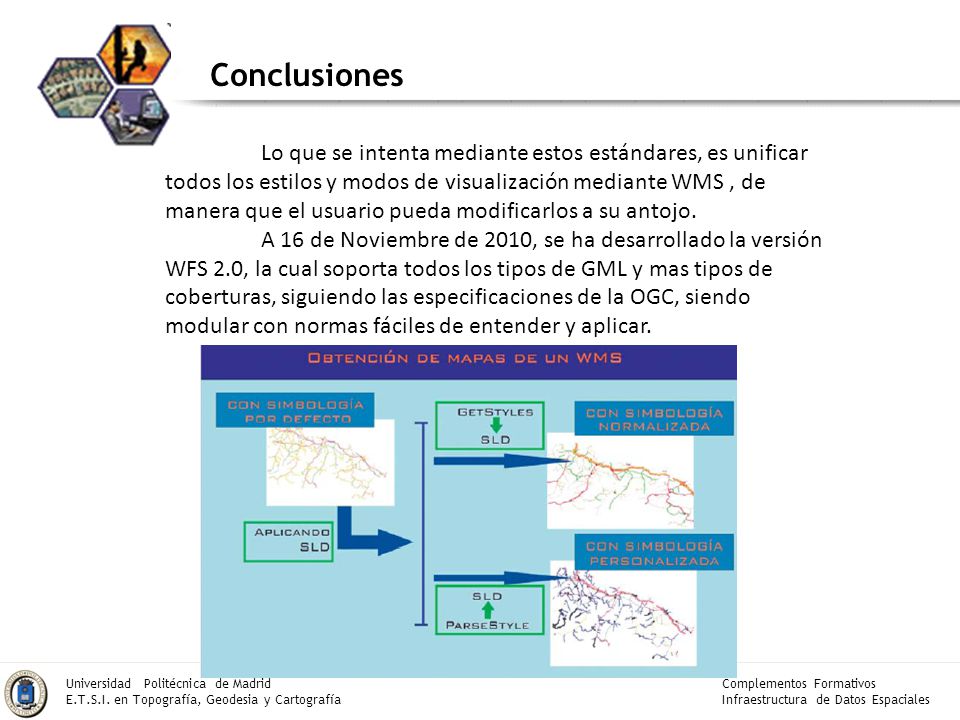

Conclusiones Lo que se intenta mediante estos estándares, es unificar todos los estilos y modos de visualización mediante WMS , de manera que el usuario pueda modificarlos a su antojo. A 16 de Noviembre de 2010, se ha desarrollado la versión WFS 2.0, la cual soporta todos los tipos de GML y mas tipos de coberturas, siguiendo las especificaciones de la OGC, siendo modular con normas fáciles de entender y aplicar. Universidad Politécnica de Madrid E.T.S.I. en Topografía, Geodesia y Cartografía Complementos Formativos Infraestructura de Datos Espaciales
24

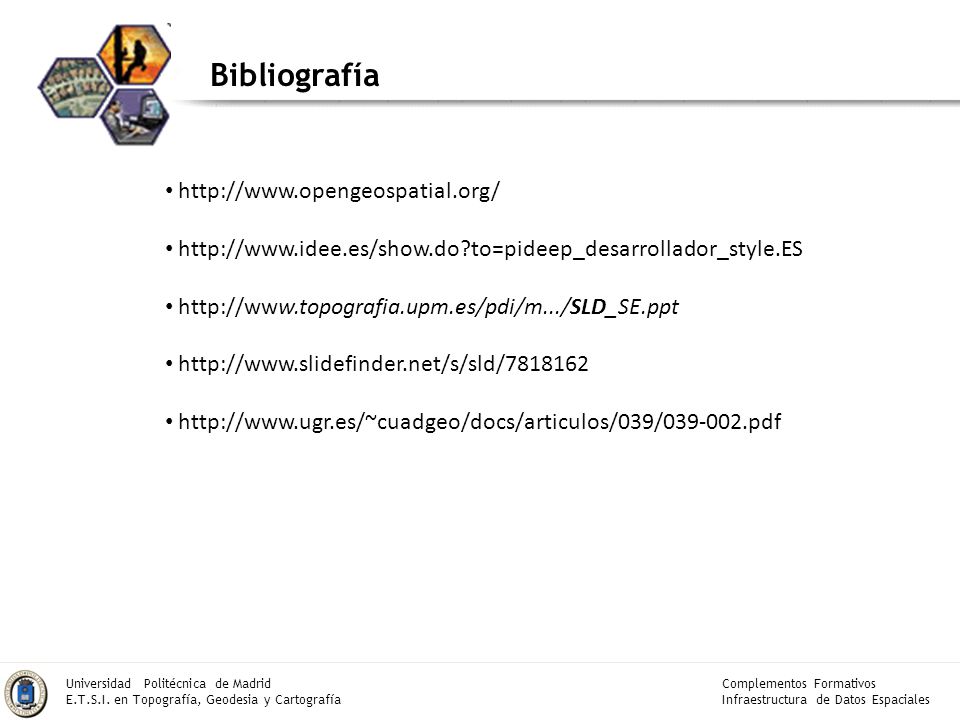

Bibliografía http://www.opengeospatial.org/
