ELECTROCARDIOGRAFÍA BÁSICA EN URGENCIAS

Presentación del tema: "ELECTROCARDIOGRAFÍA BÁSICA EN URGENCIAS"— Transcripción de la presentación:

1 ELECTROCARDIOGRAFÍA BÁSICA EN URGENCIAS
Gregorio Laguna Núñez MIR II Cirugía cardiovascular H.C.U.V.

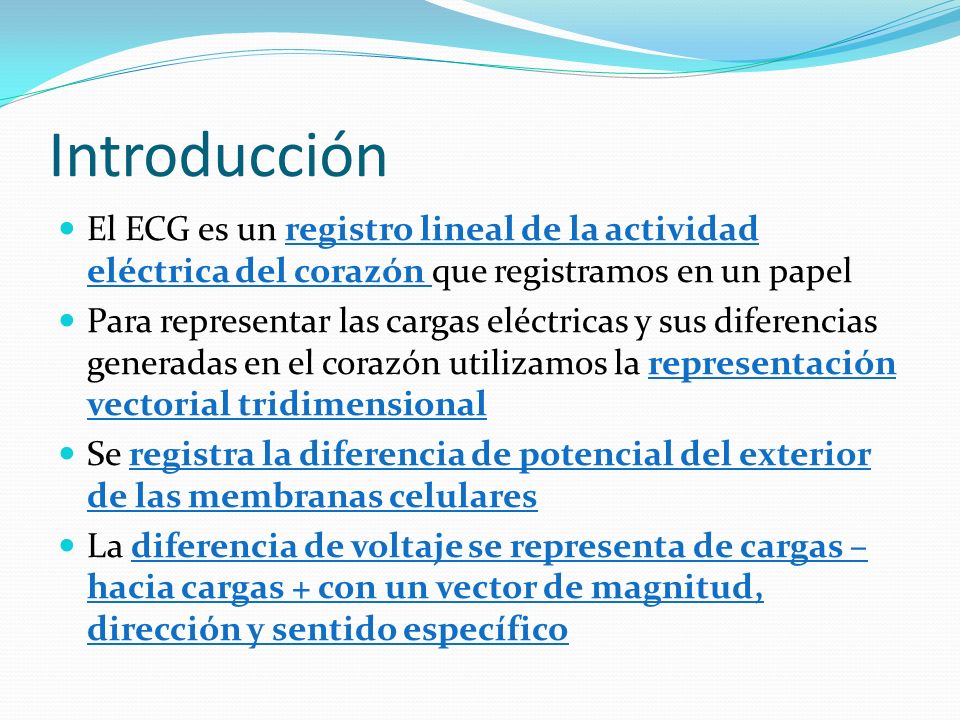

2 Introducción El ECG es un registro lineal de la actividad eléctrica del corazón que registramos en un papel Para representar las cargas eléctricas y sus diferencias generadas en el corazón utilizamos la representación vectorial tridimensional Se registra la diferencia de potencial del exterior de las membranas celulares La diferencia de voltaje se representa de cargas – hacia cargas + con un vector de magnitud, dirección y sentido específico

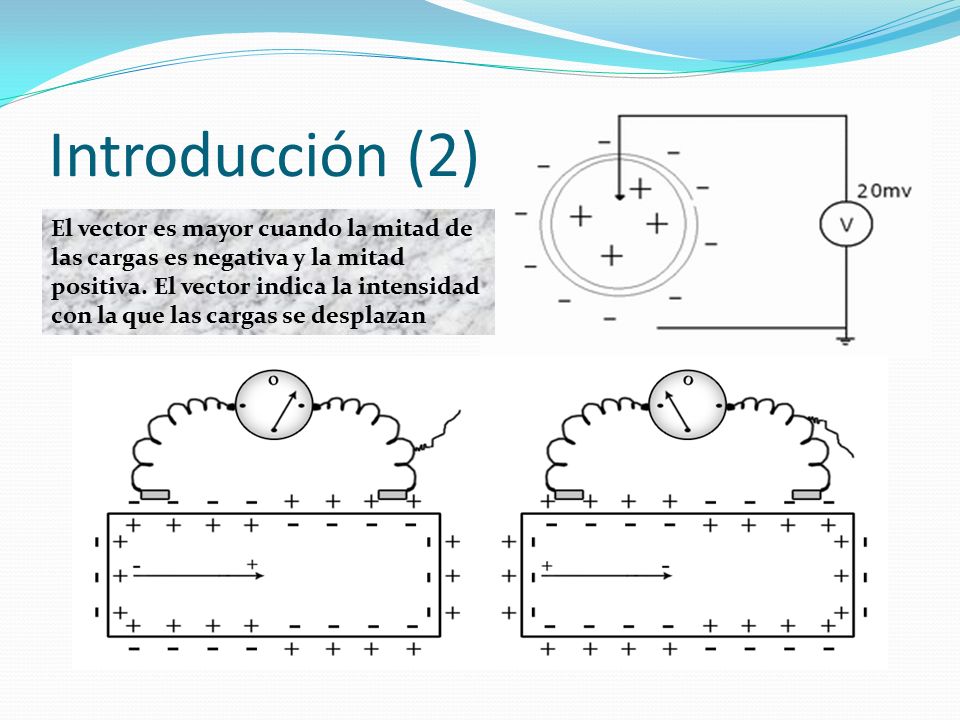

3 Introducción (2) El vector es mayor cuando la mitad de las cargas es negativa y la mitad positiva. El vector indica la intensidad con la que las cargas se desplazan

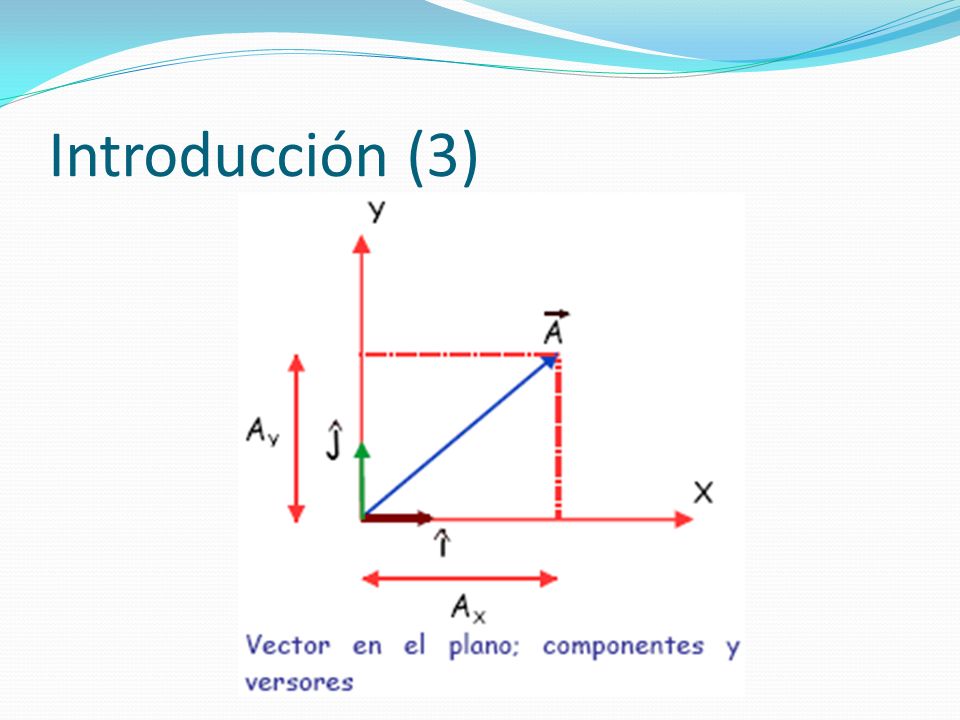

4 Introducción (3)

5 Tipos de células cardíacas

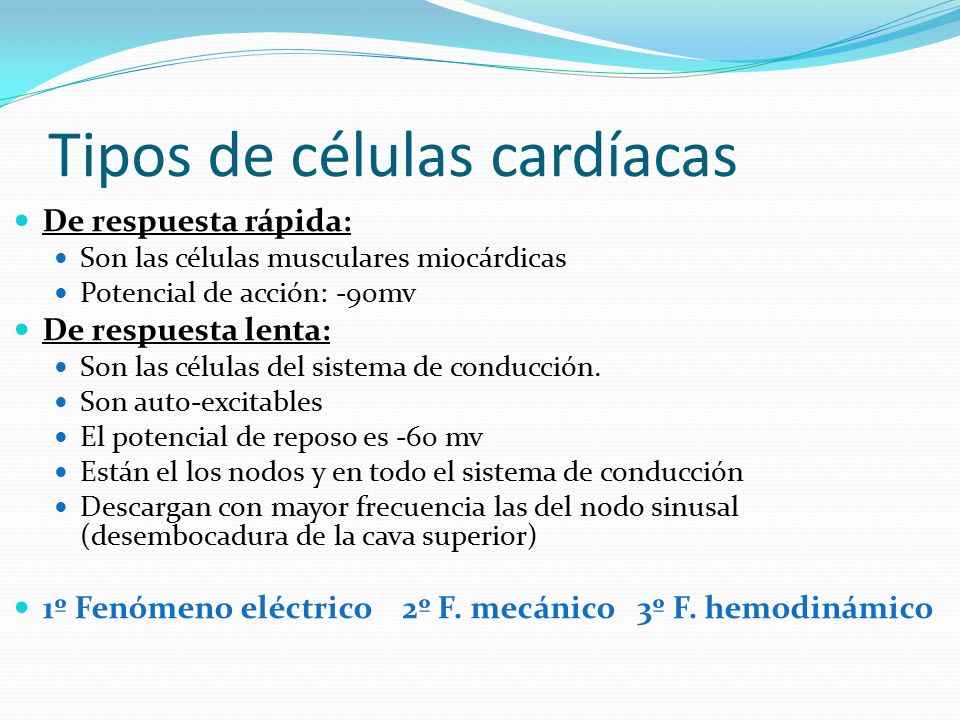

De respuesta rápida: Son las células musculares miocárdicas Potencial de acción: -90mv De respuesta lenta: Son las células del sistema de conducción. Son auto-excitables El potencial de reposo es -60 mv Están el los nodos y en todo el sistema de conducción Descargan con mayor frecuencia las del nodo sinusal (desembocadura de la cava superior) 1º Fenómeno eléctrico 2º F. mecánico 3º F. hemodinámico

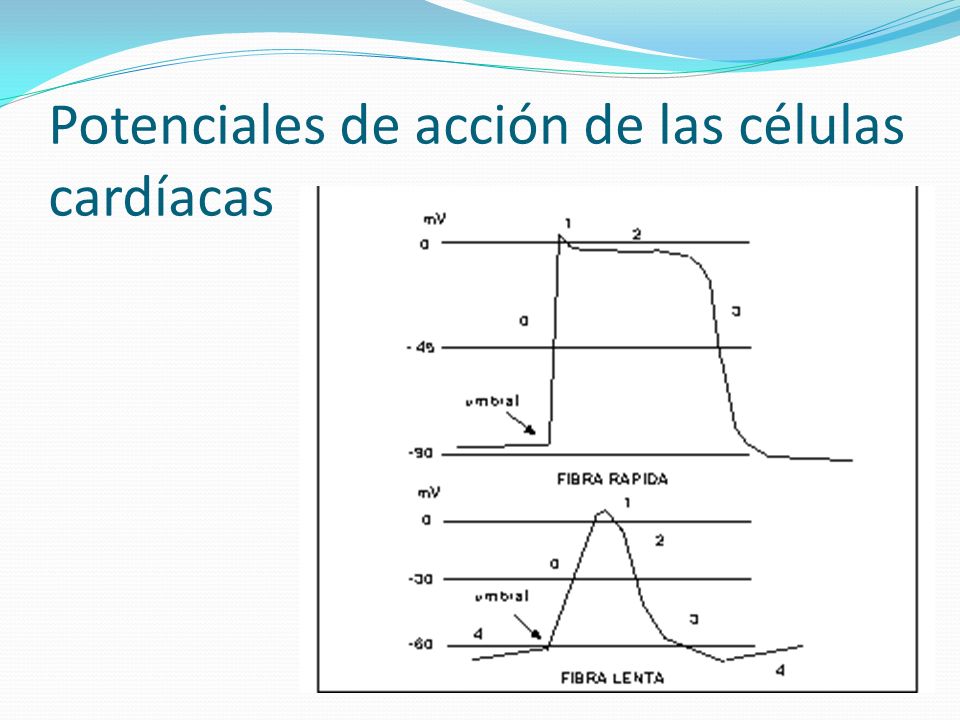

6 Potenciales de acción de las células cardíacas

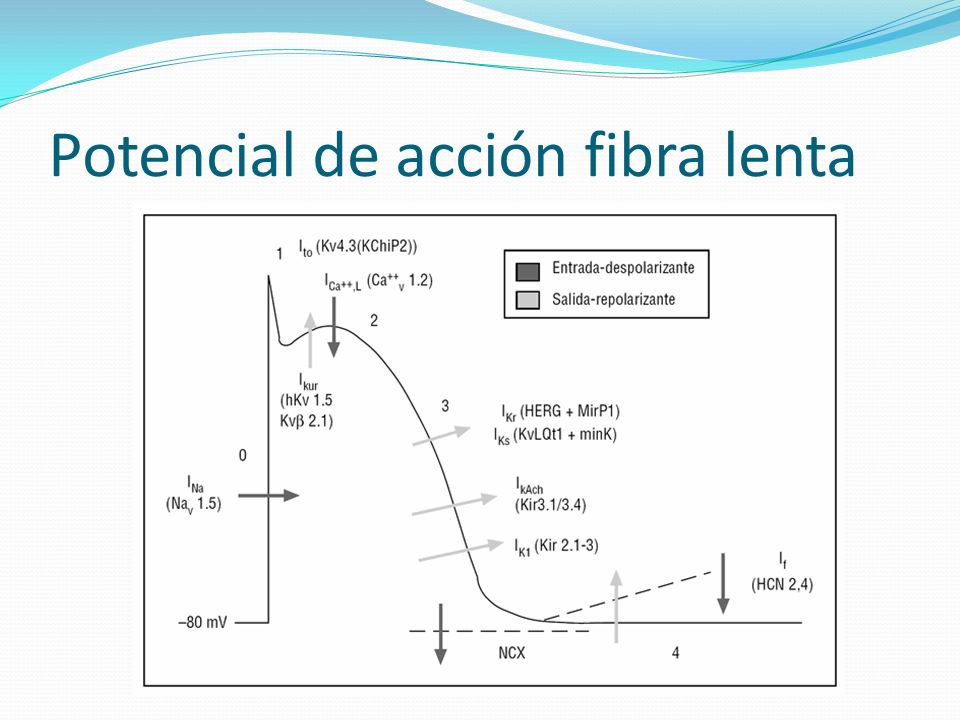

7 Potencial de acción fibra lenta

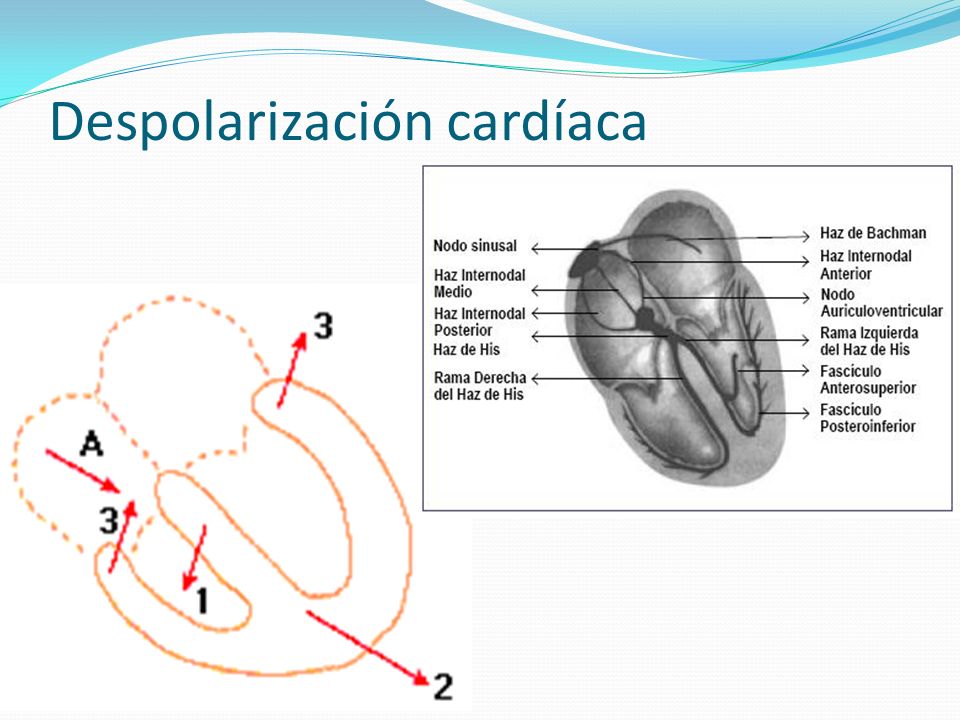

8 Despolarización cardíaca

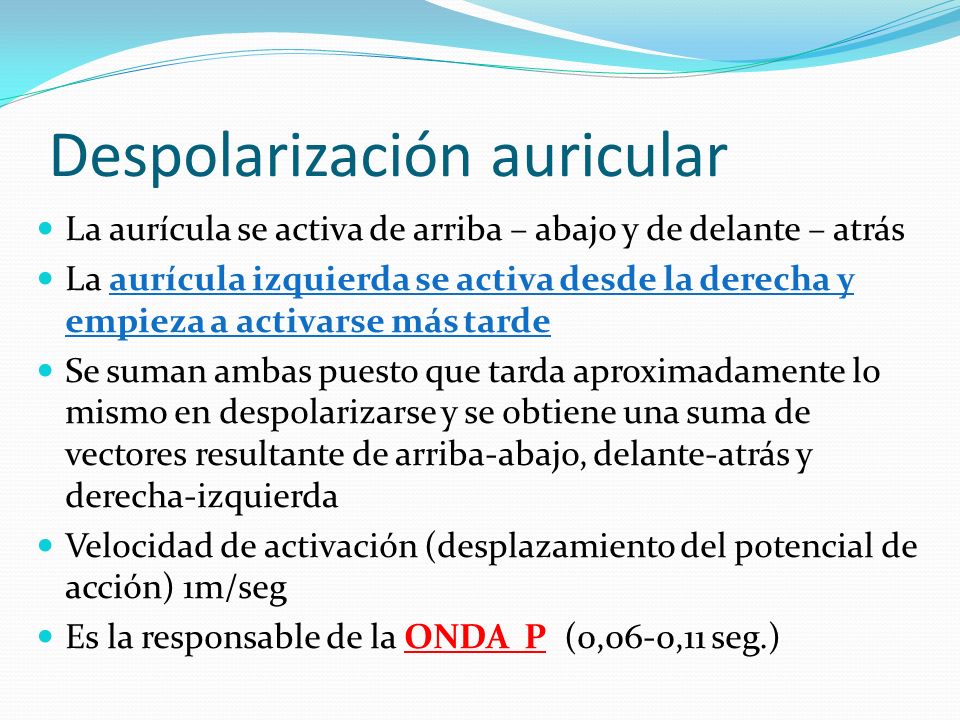

9 Despolarización auricular
La aurícula se activa de arriba – abajo y de delante – atrás La aurícula izquierda se activa desde la derecha y empieza a activarse más tarde Se suman ambas puesto que tarda aproximadamente lo mismo en despolarizarse y se obtiene una suma de vectores resultante de arriba-abajo, delante-atrás y derecha-izquierda Velocidad de activación (desplazamiento del potencial de acción) 1m/seg Es la responsable de la ONDA P (0,06-0,11 seg.)

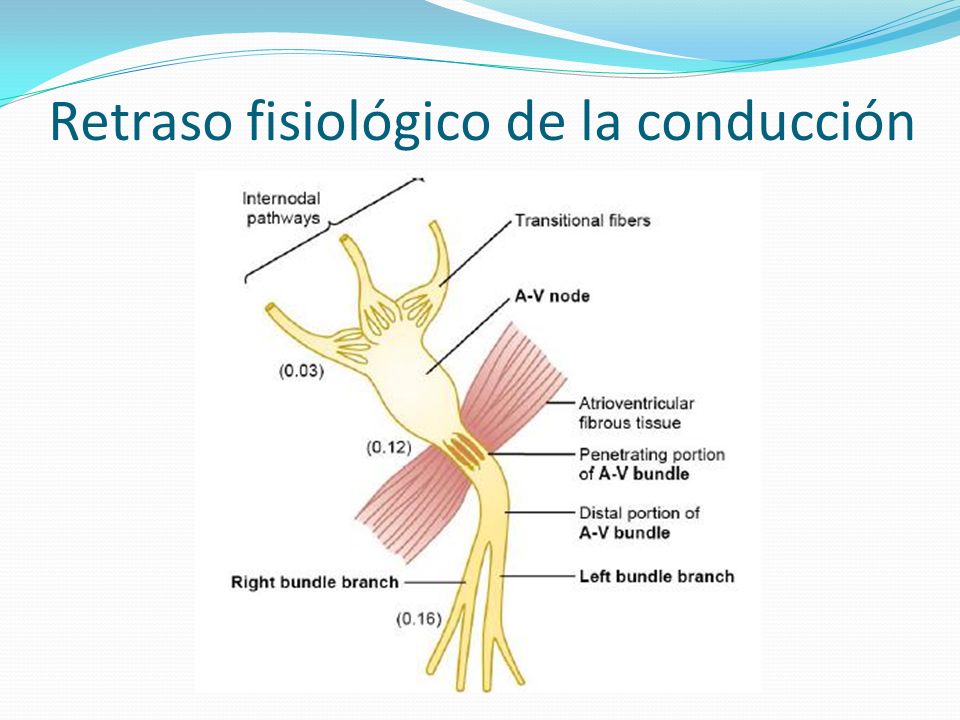

10 Retraso fisiológico de la conducción
Responsable del SEGMENTO PR (0,20 seg) Es necesario para que las células ventriculares se repolaricen completamente La estructura responsable del restraso es el nodo A-V Necesario para que aurícula y ventrículo no se contraigan demasiado seguidos Velocidad de despolarización en el nodo A-V: 2cm/seg

11 Retraso fisiológico de la conducción

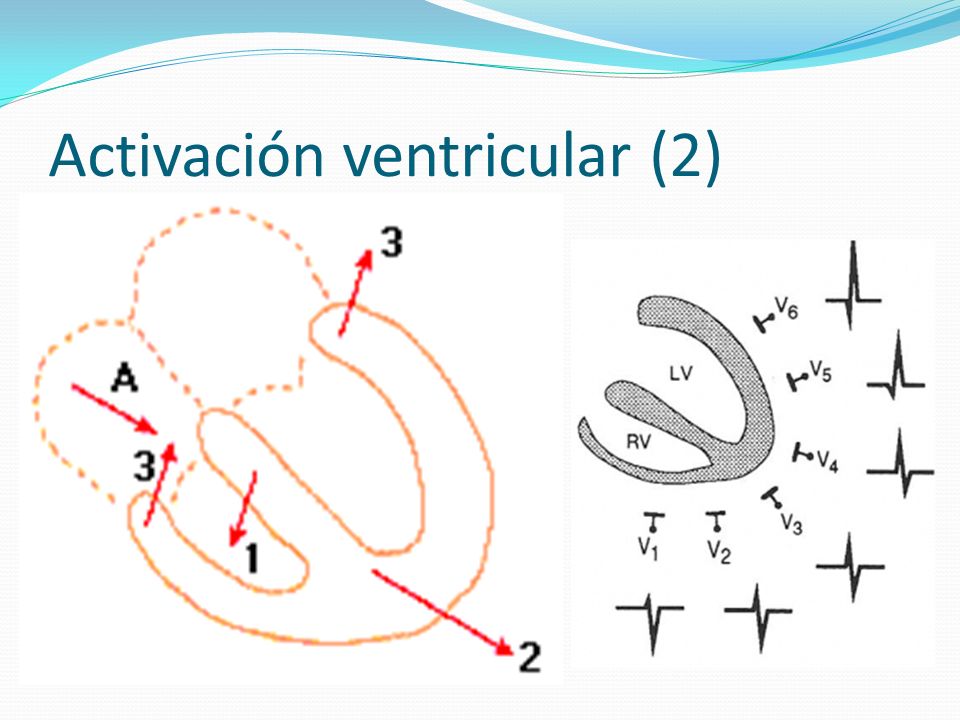

12 Activación ventricular
Se activa en varias fases que no coinciden en el tiempo, por ello se generan diferentes ondas de voltaje (las cargas se dirigen a diferentes direcciones en diferentes tiempos) De atrás-adelate, derecha-izquierda, arriba-abajo Responsable del COMPLEJO QRS (0,11 seg) “q” es la primera onda negativa del complejo “R” es la primera onda positiva de complejo “S” es la primera onda negativa tras la onda R

13 Activación ventricular (2)

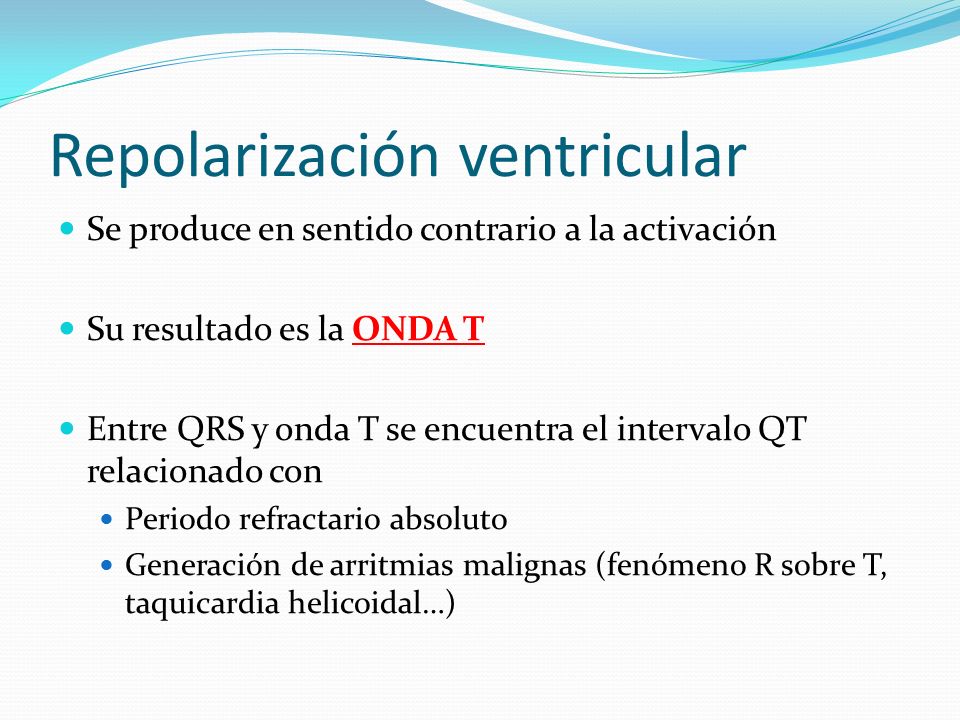

14 Repolarización ventricular
Se produce en sentido contrario a la activación Su resultado es la ONDA T Entre QRS y onda T se encuentra el intervalo QT relacionado con Periodo refractario absoluto Generación de arritmias malignas (fenómeno R sobre T, taquicardia helicoidal…)

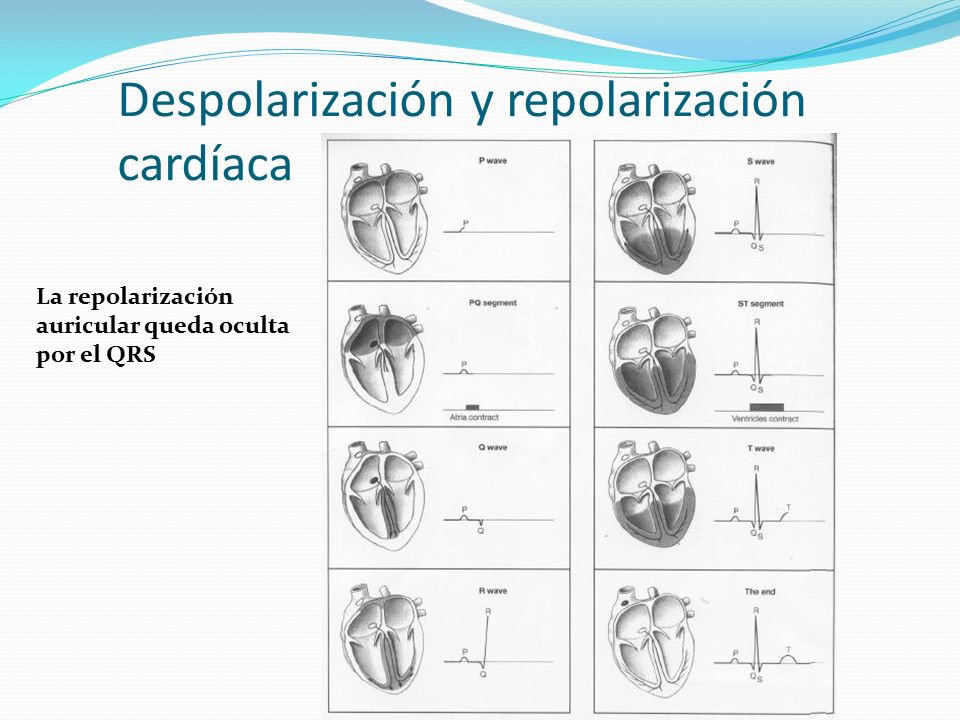

15 Despolarización y repolarización cardíaca
La repolarización auricular queda oculta por el QRS

16 Complejo fundamental del ECG

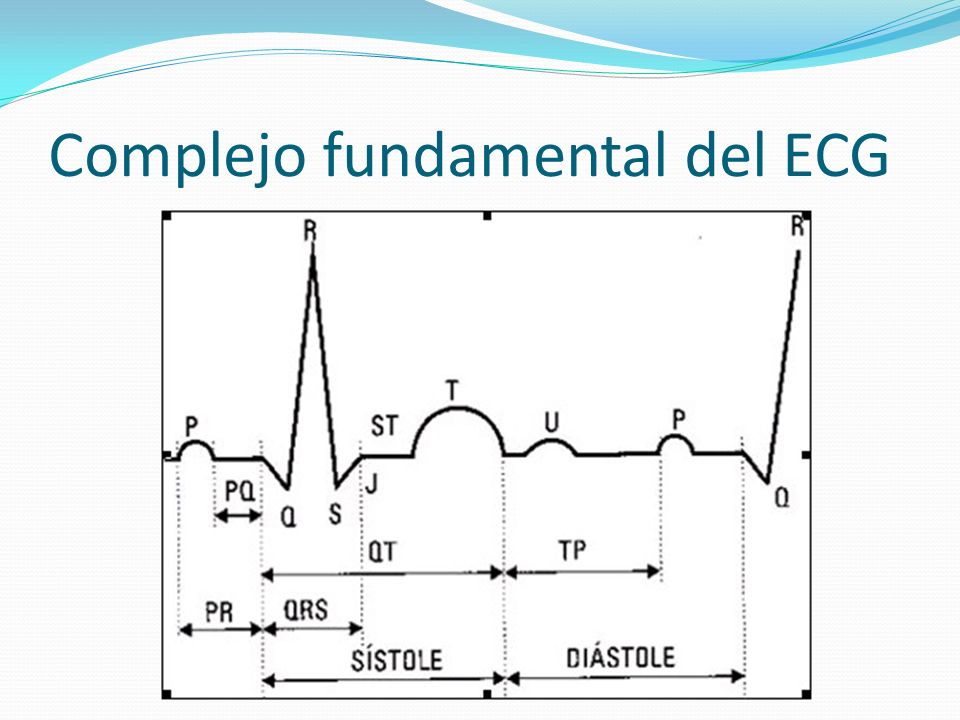

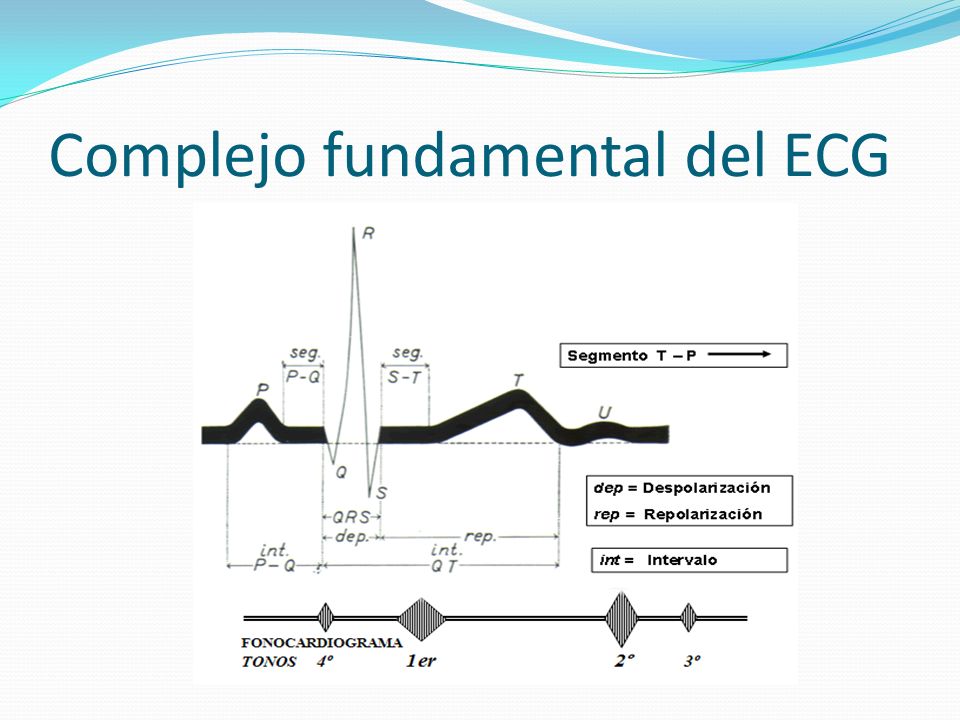

17 Complejo fundamental del ECG

18 Derivaciones cardíacas

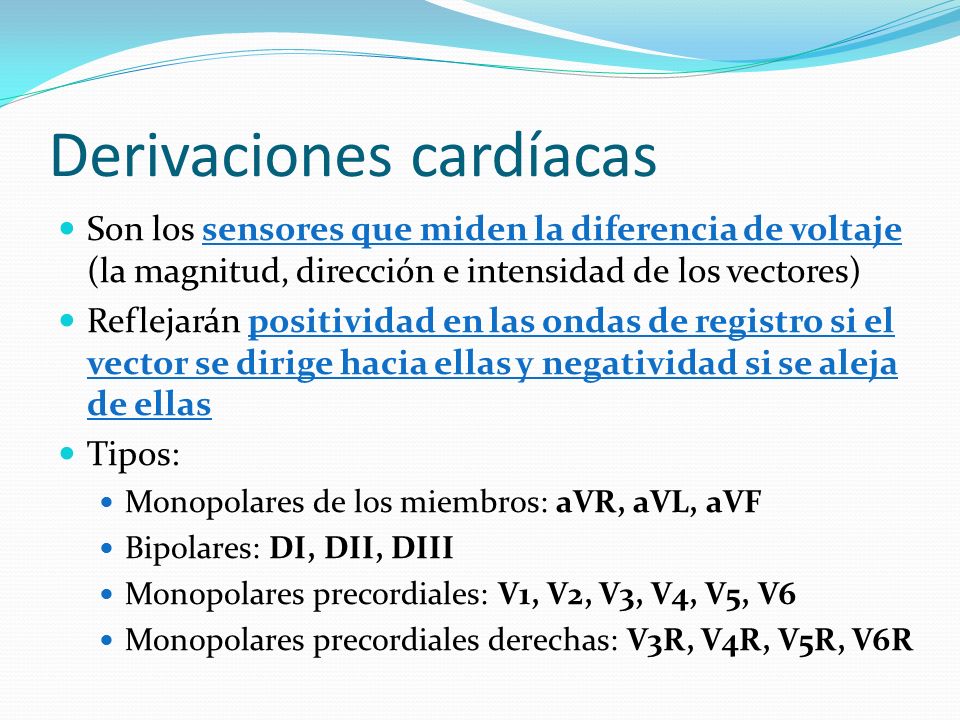

Son los sensores que miden la diferencia de voltaje (la magnitud, dirección e intensidad de los vectores) Reflejarán positividad en las ondas de registro si el vector se dirige hacia ellas y negatividad si se aleja de ellas Tipos: Monopolares de los miembros: aVR, aVL, aVF Bipolares: DI, DII, DIII Monopolares precordiales: V1, V2, V3, V4, V5, V6 Monopolares precordiales derechas: V3R, V4R, V5R, V6R

19 Sistema hexaxial de Bailey

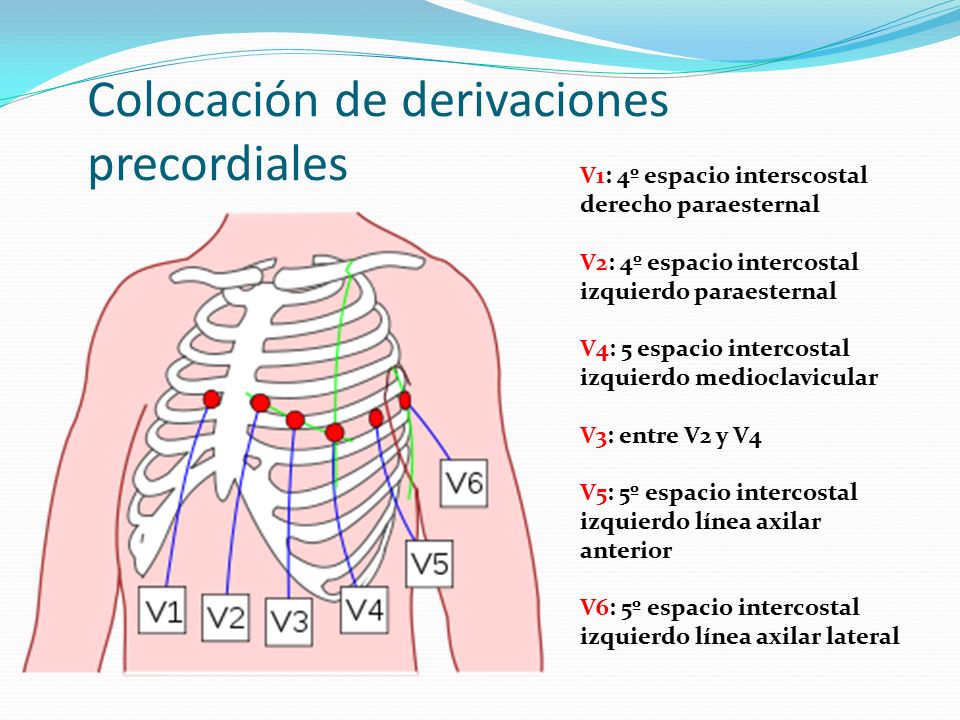

20 Colocación de derivaciones precordiales
V1: 4º espacio interscostal derecho paraesternal V2: 4º espacio intercostal izquierdo paraesternal V4: 5 espacio intercostal izquierdo medioclavicular V3: entre V2 y V4 V5: 5º espacio intercostal izquierdo línea axilar anterior V6: 5º espacio intercostal izquierdo línea axilar lateral

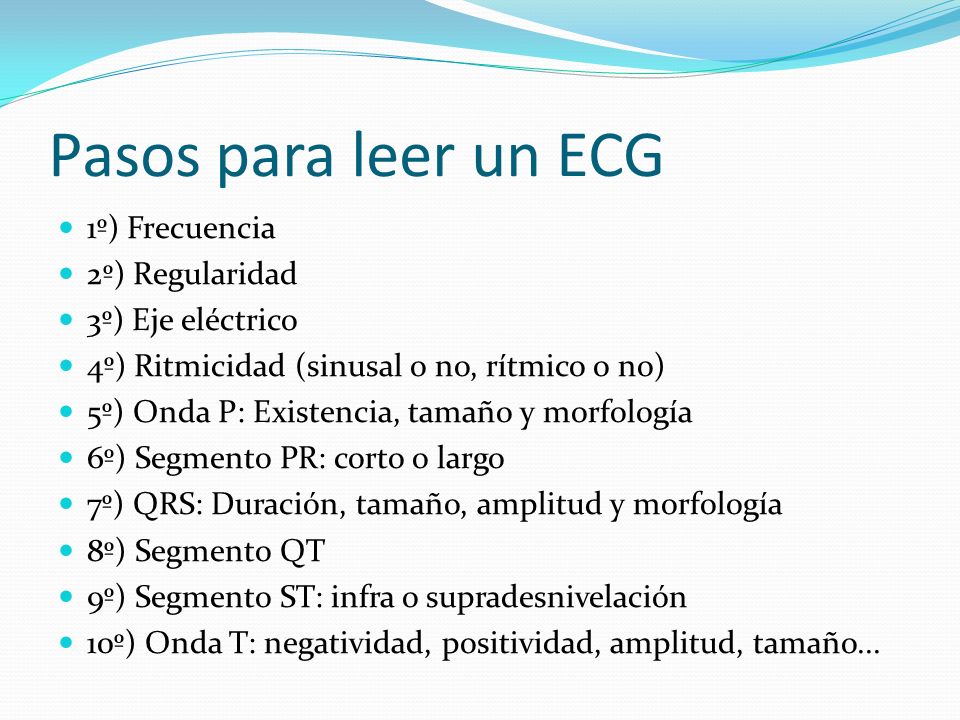

21 Pasos para leer un ECG 1º) Frecuencia 2º) Regularidad
3º) Eje eléctrico 4º) Ritmicidad (sinusal o no, rítmico o no) 5º) Onda P: Existencia, tamaño y morfología 6º) Segmento PR: corto o largo 7º) QRS: Duración, tamaño, amplitud y morfología 8º) Segmento QT 9º) Segmento ST: infra o supradesnivelación 10º) Onda T: negatividad, positividad, amplitud, tamaño...

22 Pasos para leer un ECG (2)

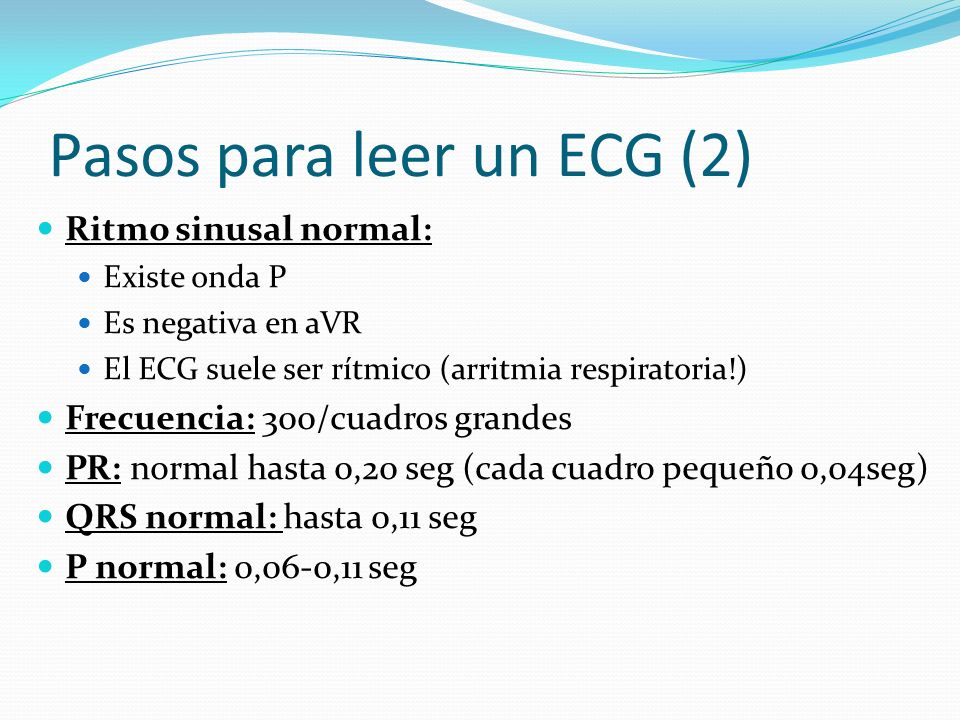

Ritmo sinusal normal: Existe onda P Es negativa en aVR El ECG suele ser rítmico (arritmia respiratoria!) Frecuencia: 300/cuadros grandes PR: normal hasta 0,20 seg (cada cuadro pequeño 0,04seg) QRS normal: hasta 0,11 seg P normal: 0,06-0,11 seg

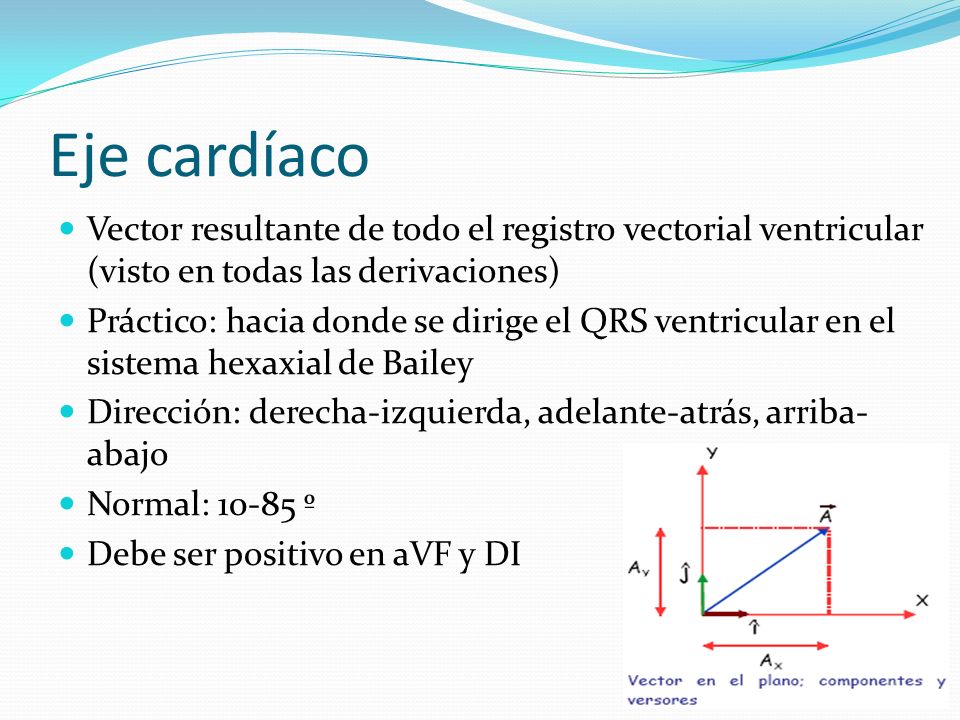

23 Eje cardíaco Vector resultante de todo el registro vectorial ventricular (visto en todas las derivaciones) Práctico: hacia donde se dirige el QRS ventricular en el sistema hexaxial de Bailey Dirección: derecha-izquierda, adelante-atrás, arriba- abajo Normal: º Debe ser positivo en aVF y DI

24

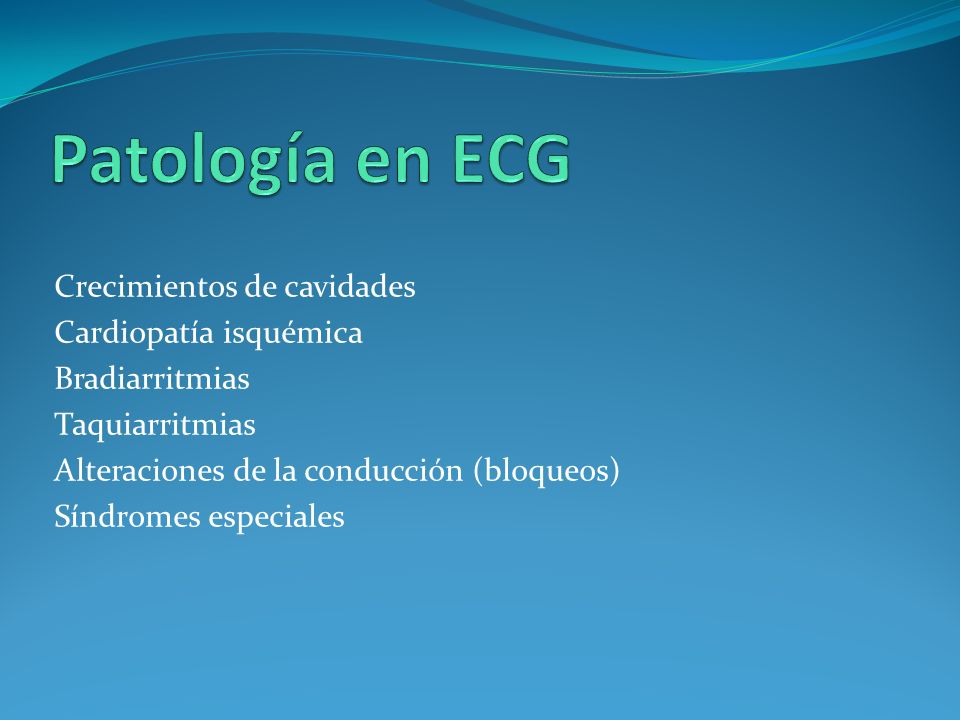

25 Patología en ECG Crecimientos de cavidades Cardiopatía isquémica
Bradiarritmias Taquiarritmias Alteraciones de la conducción (bloqueos) Síndromes especiales

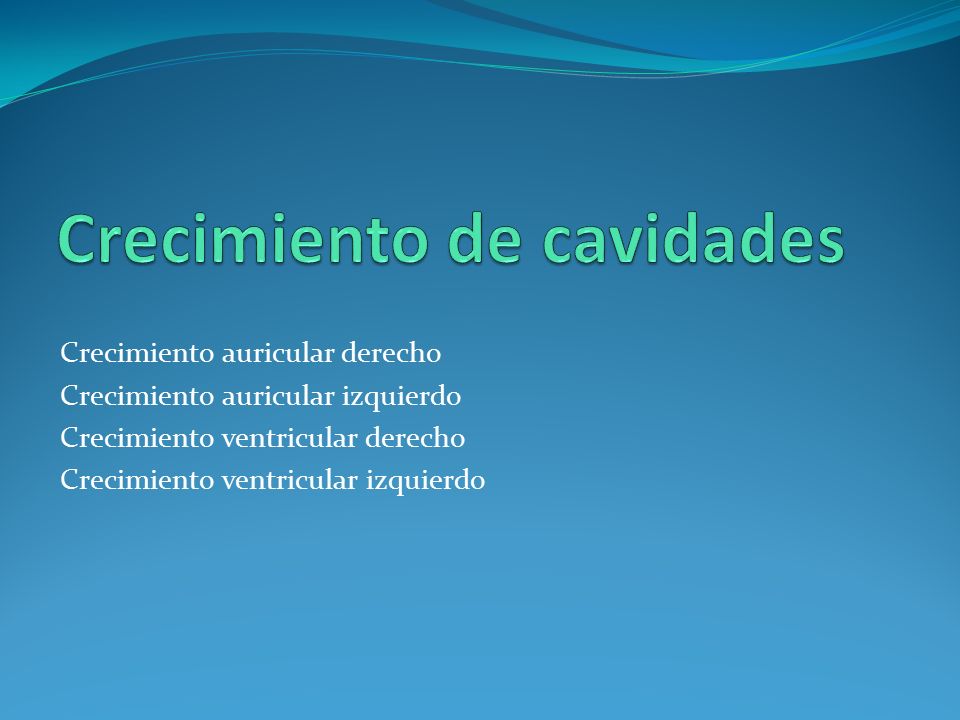

26 Crecimiento de cavidades
Crecimiento auricular derecho Crecimiento auricular izquierdo Crecimiento ventricular derecho Crecimiento ventricular izquierdo

27 Crecimiento de cavidades

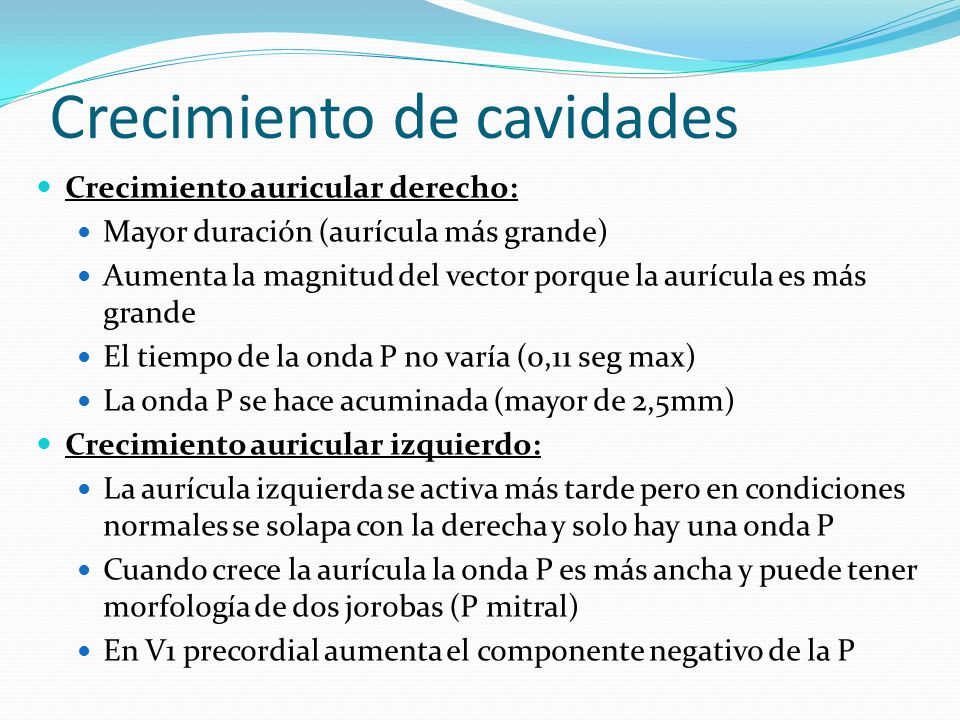

Crecimiento auricular derecho: Mayor duración (aurícula más grande) Aumenta la magnitud del vector porque la aurícula es más grande El tiempo de la onda P no varía (0,11 seg max) La onda P se hace acuminada (mayor de 2,5mm) Crecimiento auricular izquierdo: La aurícula izquierda se activa más tarde pero en condiciones normales se solapa con la derecha y solo hay una onda P Cuando crece la aurícula la onda P es más ancha y puede tener morfología de dos jorobas (P mitral) En V1 precordial aumenta el componente negativo de la P

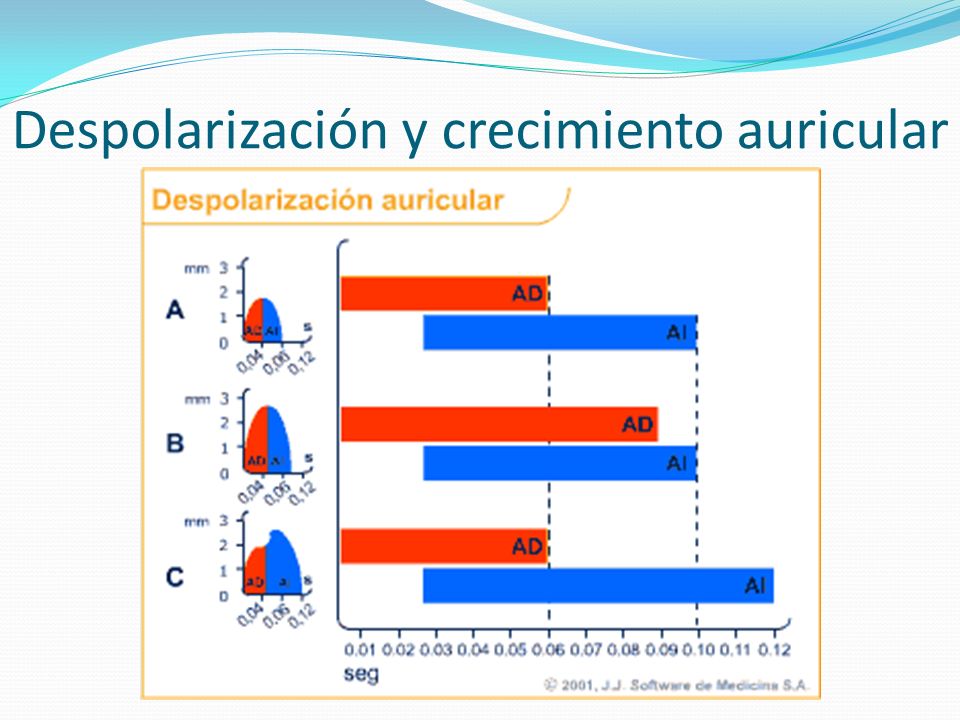

28 Despolarización y crecimiento auricular

29 Crecimiento auricular derecho

30 Crecimiento auricular izquierdo

31 Crecimiento de cavidades

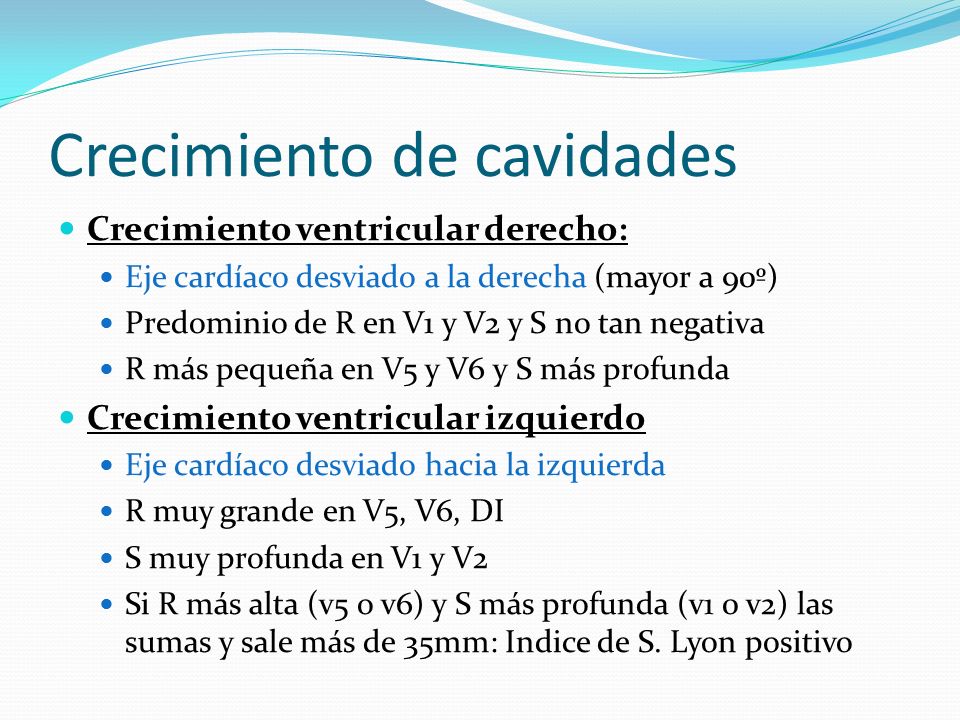

Crecimiento ventricular derecho: Eje cardíaco desviado a la derecha (mayor a 90º) Predominio de R en V1 y V2 y S no tan negativa R más pequeña en V5 y V6 y S más profunda Crecimiento ventricular izquierdo Eje cardíaco desviado hacia la izquierda R muy grande en V5, V6, DI S muy profunda en V1 y V2 Si R más alta (v5 o v6) y S más profunda (v1 0 v2) las sumas y sale más de 35mm: Indice de S. Lyon positivo

32 Crecimiento ventricular derecho
NORMAL

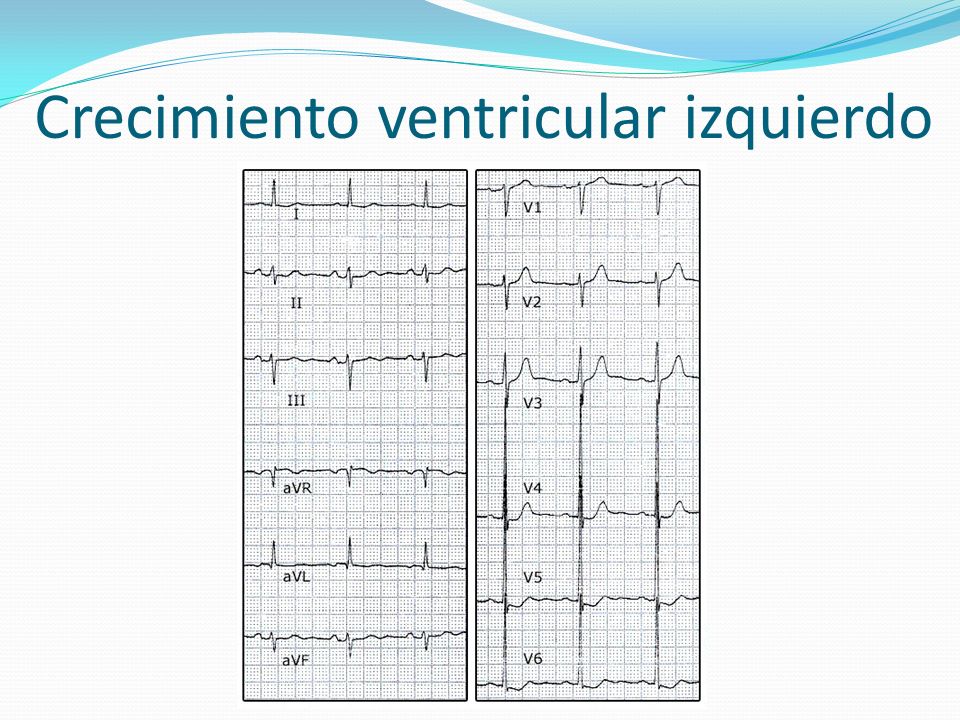

33 Crecimiento ventricular izquierdo

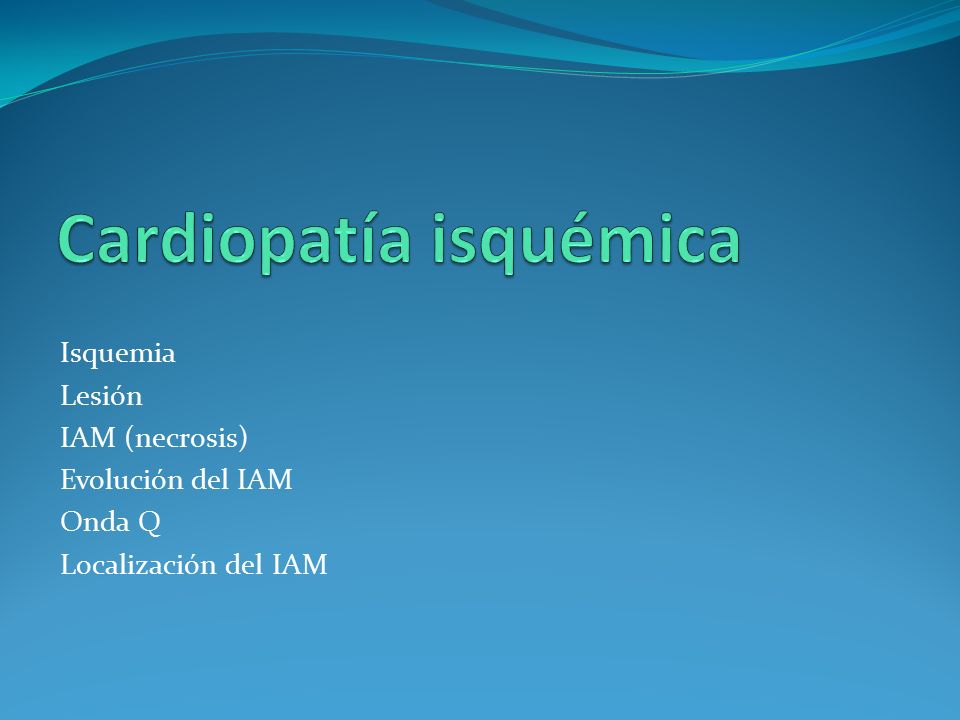

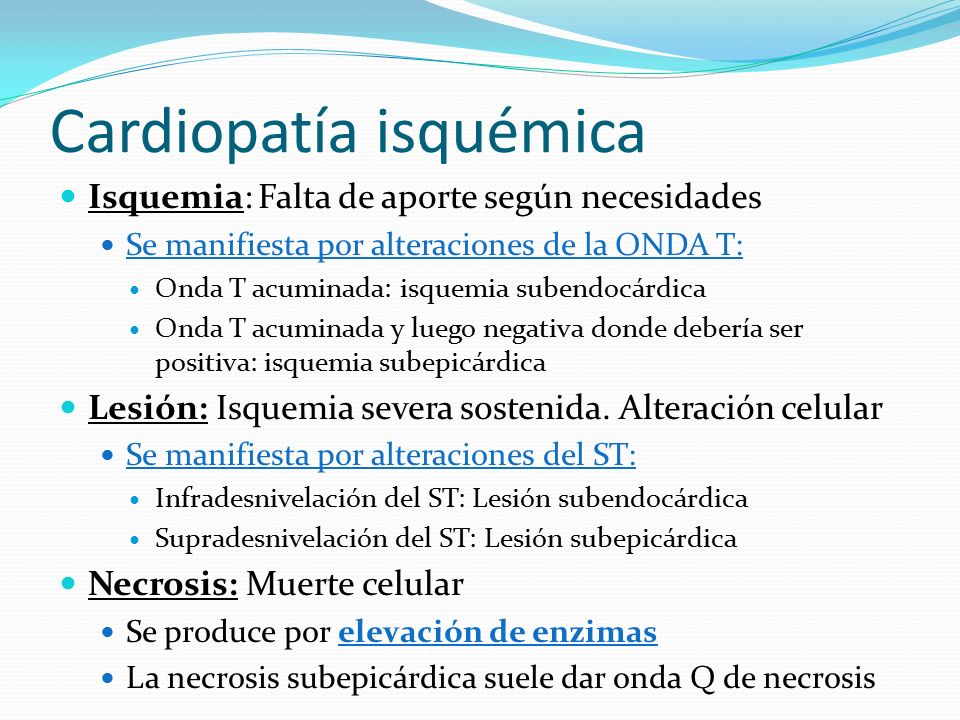

34 Cardiopatía isquémica
Isquemia Lesión IAM (necrosis) Evolución del IAM Onda Q Localización del IAM

35 Cardiopatía isquémica
Isquemia: Falta de aporte según necesidades Se manifiesta por alteraciones de la ONDA T: Onda T acuminada: isquemia subendocárdica Onda T acuminada y luego negativa donde debería ser positiva: isquemia subepicárdica Lesión: Isquemia severa sostenida. Alteración celular Se manifiesta por alteraciones del ST: Infradesnivelación del ST: Lesión subendocárdica Supradesnivelación del ST: Lesión subepicárdica Necrosis: Muerte celular Se produce por elevación de enzimas La necrosis subepicárdica suele dar onda Q de necrosis

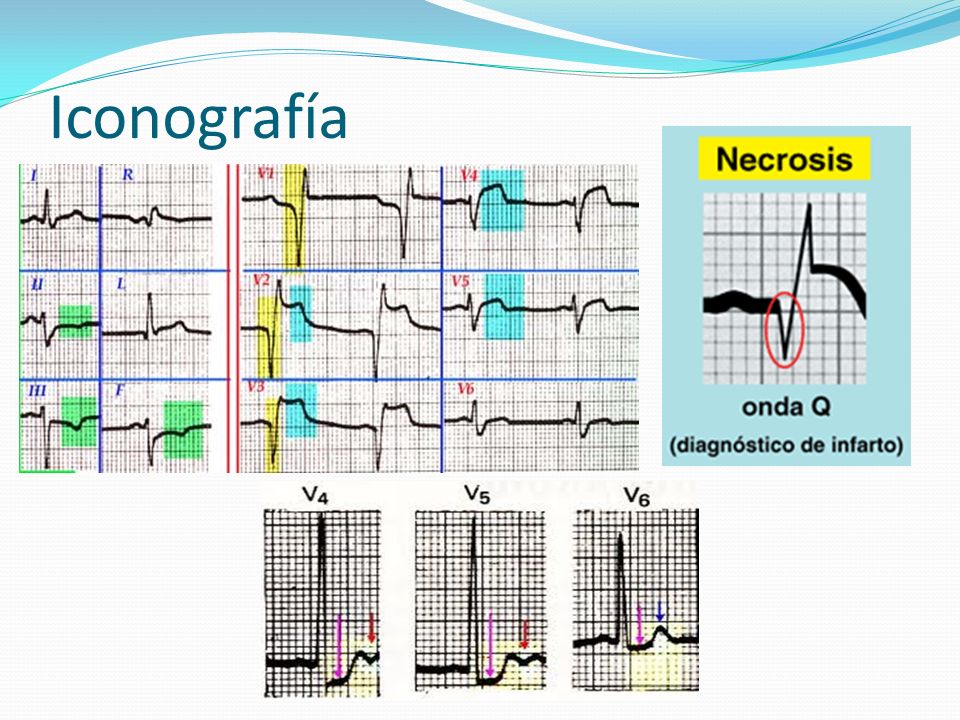

36 Iconografía

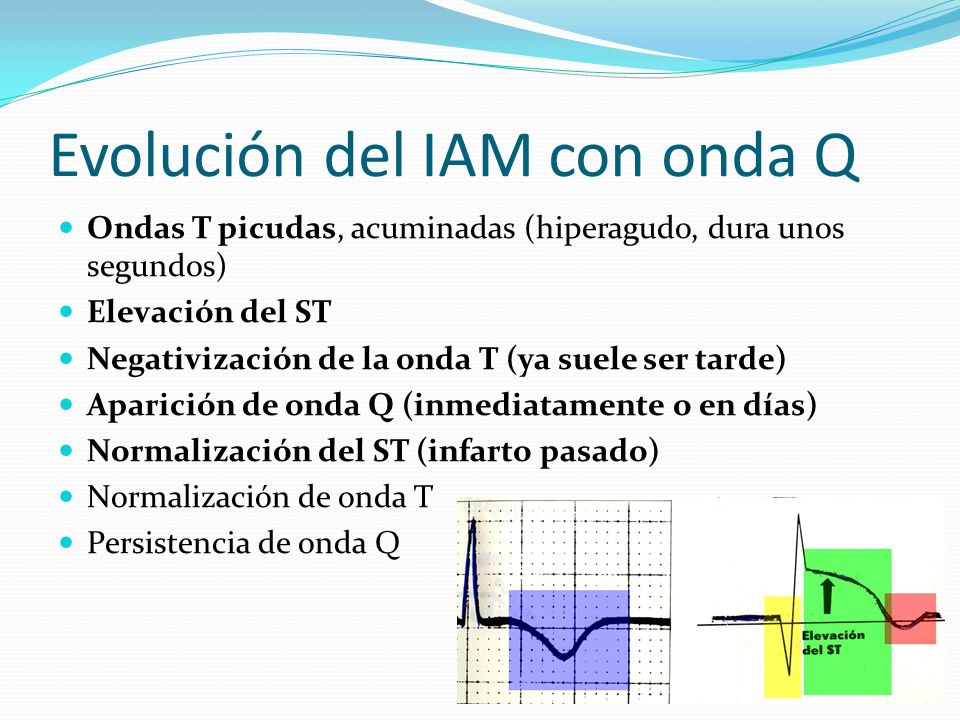

37 Evolución del IAM con onda Q
Ondas T picudas, acuminadas (hiperagudo, dura unos segundos) Elevación del ST Negativización de la onda T (ya suele ser tarde) Aparición de onda Q (inmediatamente o en días) Normalización del ST (infarto pasado) Normalización de onda T Persistencia de onda Q

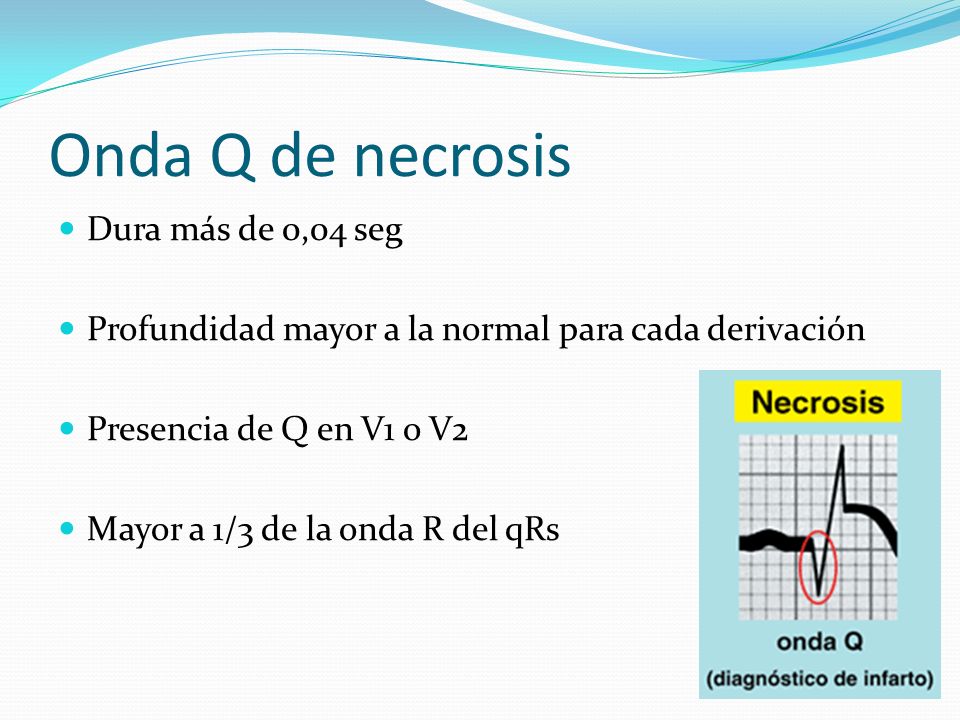

38 Onda Q de necrosis Dura más de 0,04 seg
Profundidad mayor a la normal para cada derivación Presencia de Q en V1 o V2 Mayor a 1/3 de la onda R del qRs

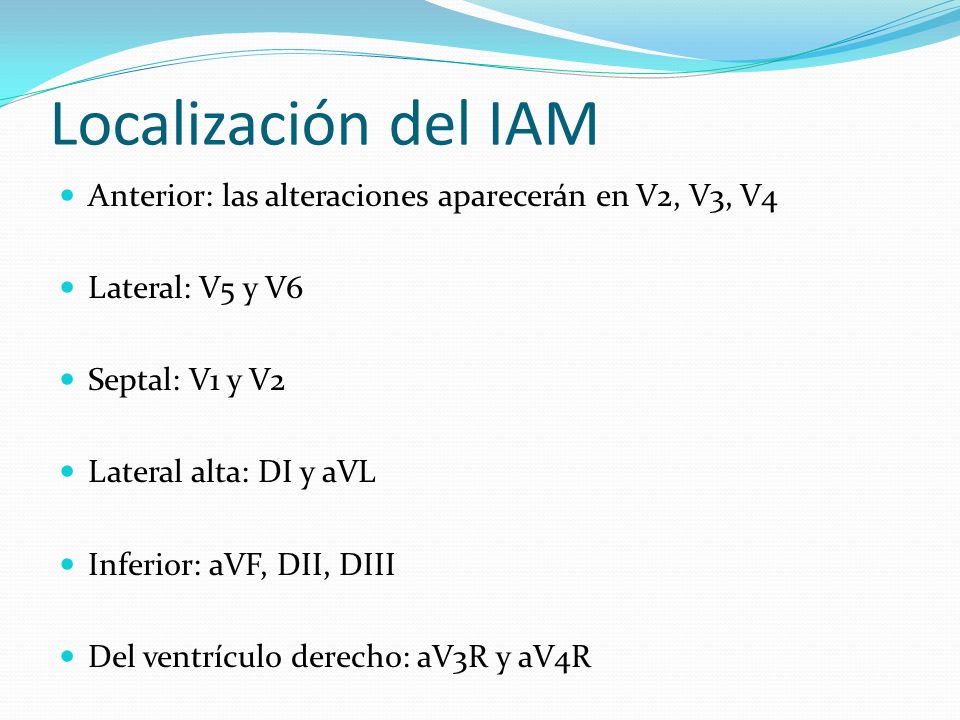

39 Localización del IAM Anterior: las alteraciones aparecerán en V2, V3, V4 Lateral: V5 y V6 Septal: V1 y V2 Lateral alta: DI y aVL Inferior: aVF, DII, DIII Del ventrículo derecho: aV3R y aV4R

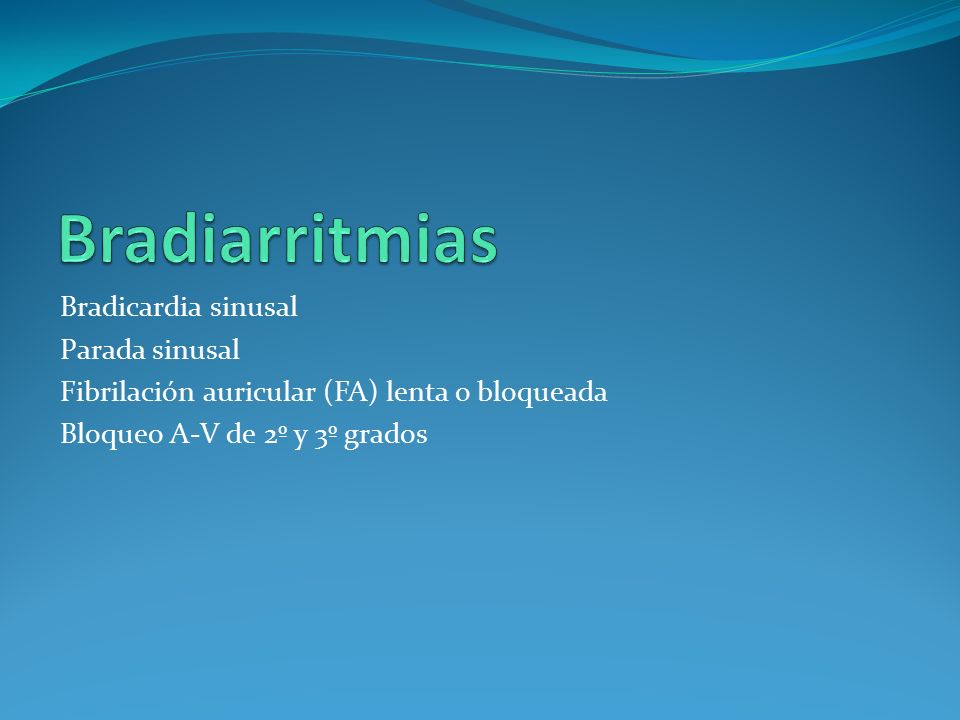

40 Bradiarritmias Bradicardia sinusal Parada sinusal
Fibrilación auricular (FA) lenta o bloqueada Bloqueo A-V de 2º y 3º grados

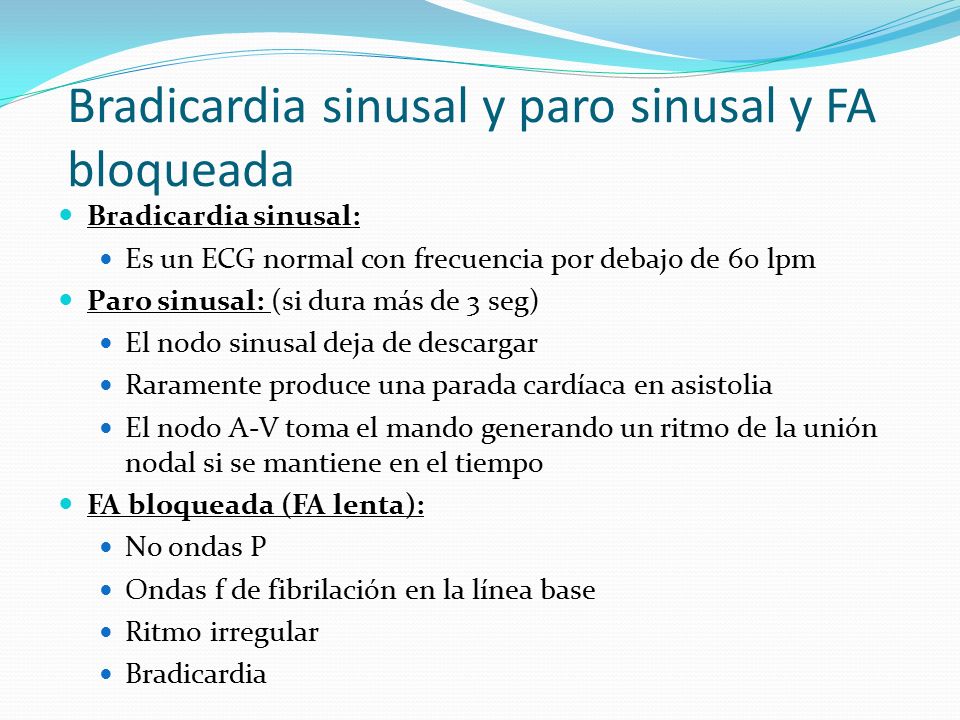

41 Bradicardia sinusal y paro sinusal y FA bloqueada
Es un ECG normal con frecuencia por debajo de 60 lpm Paro sinusal: (si dura más de 3 seg) El nodo sinusal deja de descargar Raramente produce una parada cardíaca en asistolia El nodo A-V toma el mando generando un ritmo de la unión nodal si se mantiene en el tiempo FA bloqueada (FA lenta): No ondas P Ondas f de fibrilación en la línea base Ritmo irregular Bradicardia

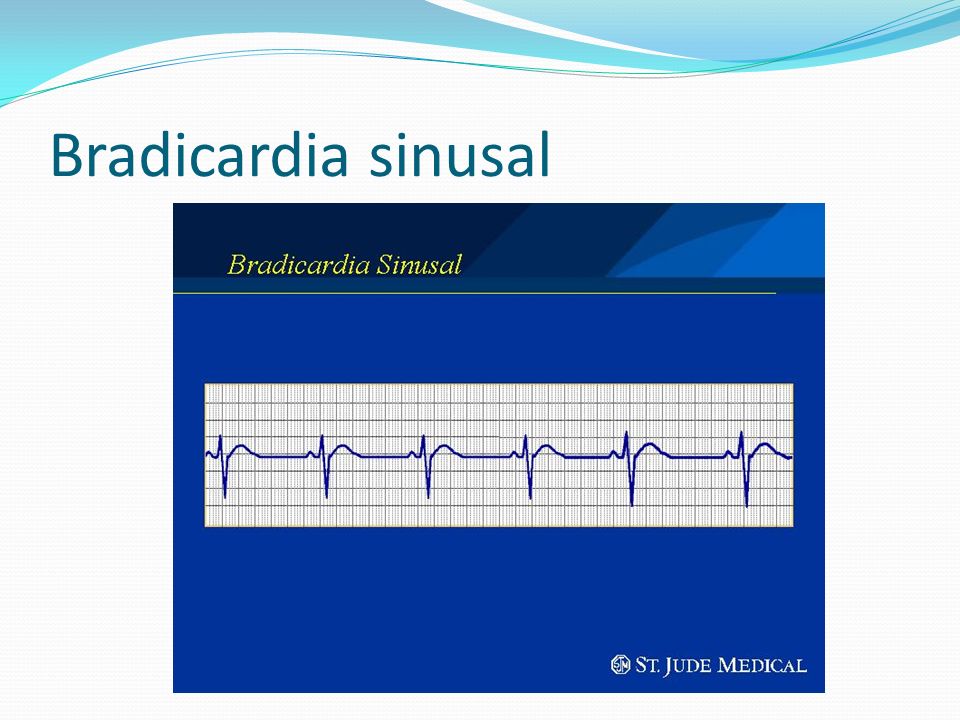

42 Bradicardia sinusal

43 Paro sinusal o pausa sinusal

44 FA lenta o bloqueada

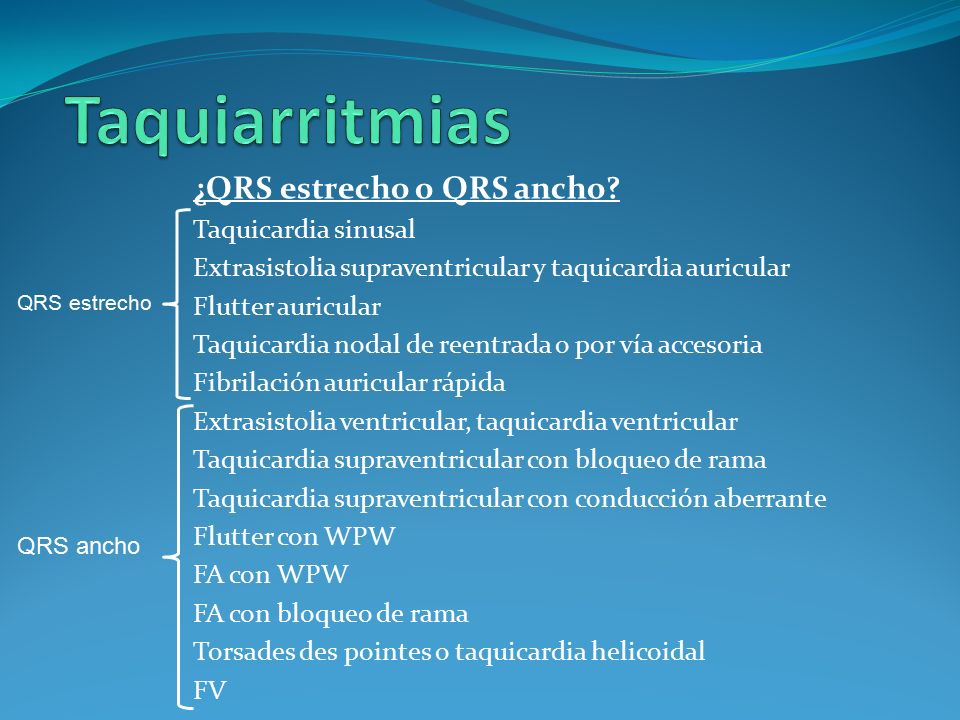

45 Taquiarritmias ¿QRS estrecho o QRS ancho? Taquicardia sinusal
Extrasistolia supraventricular y taquicardia auricular Flutter auricular Taquicardia nodal de reentrada o por vía accesoria Fibrilación auricular rápida Extrasistolia ventricular, taquicardia ventricular Taquicardia supraventricular con bloqueo de rama Taquicardia supraventricular con conducción aberrante Flutter con WPW FA con WPW FA con bloqueo de rama Torsades des pointes o taquicardia helicoidal FV QRS estrecho QRS ancho

46 ¿QRS ancho o estrecho? QRS ancho: Producido por: QRS estrecho:
La estimulación eléctrica se genera en lugares inapropiados y se conduce muy lentamente célula a célula y NO por el sistema de conducción La estimulación eléctrica se genera en el sistema de conducción pero este en algún punto tiene un bloqueo y obliga a que parte del estímulo se propague célula a célula QRS estrecho: La estimulación del ventrículo (QRS) se lleva a cabo por vía normal aunque haya otros trastornos en la aurícula o en el nodo sinusal.

47 Taquicardia sinusal ECG normal con más de 100 lpm

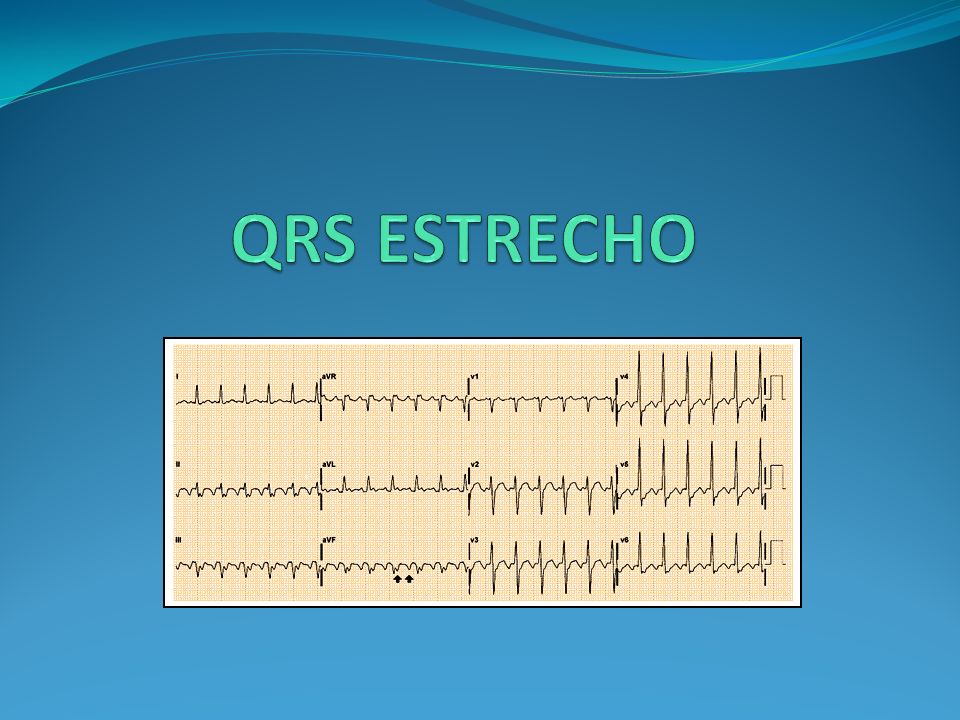

48 QRS ESTRECHO

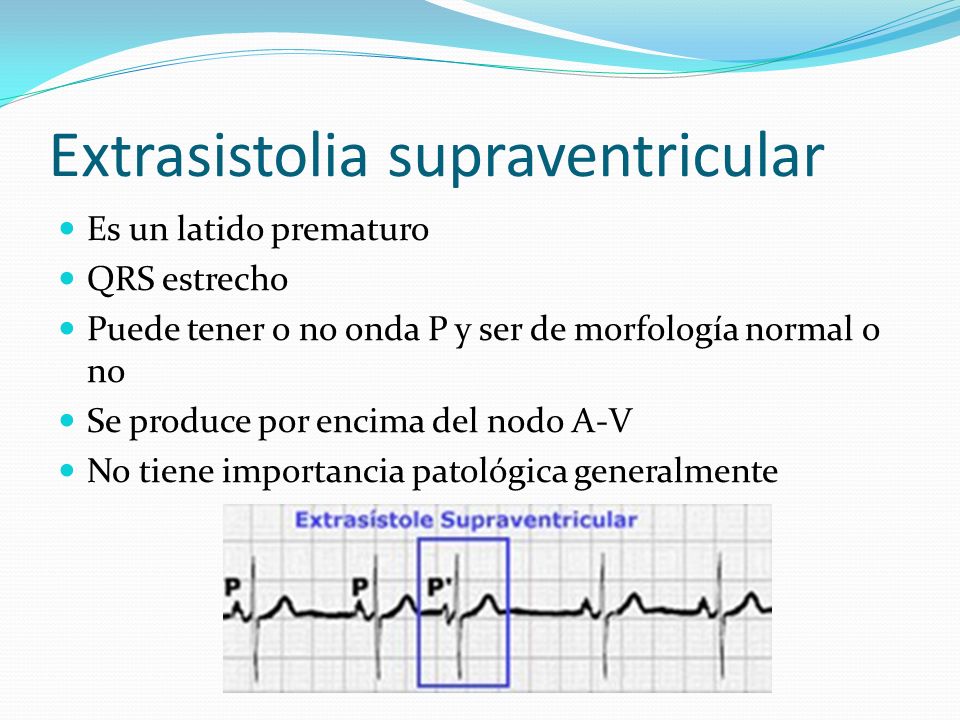

49 Extrasistolia supraventricular
Es un latido prematuro QRS estrecho Puede tener o no onda P y ser de morfología normal o no Se produce por encima del nodo A-V No tiene importancia patológica generalmente

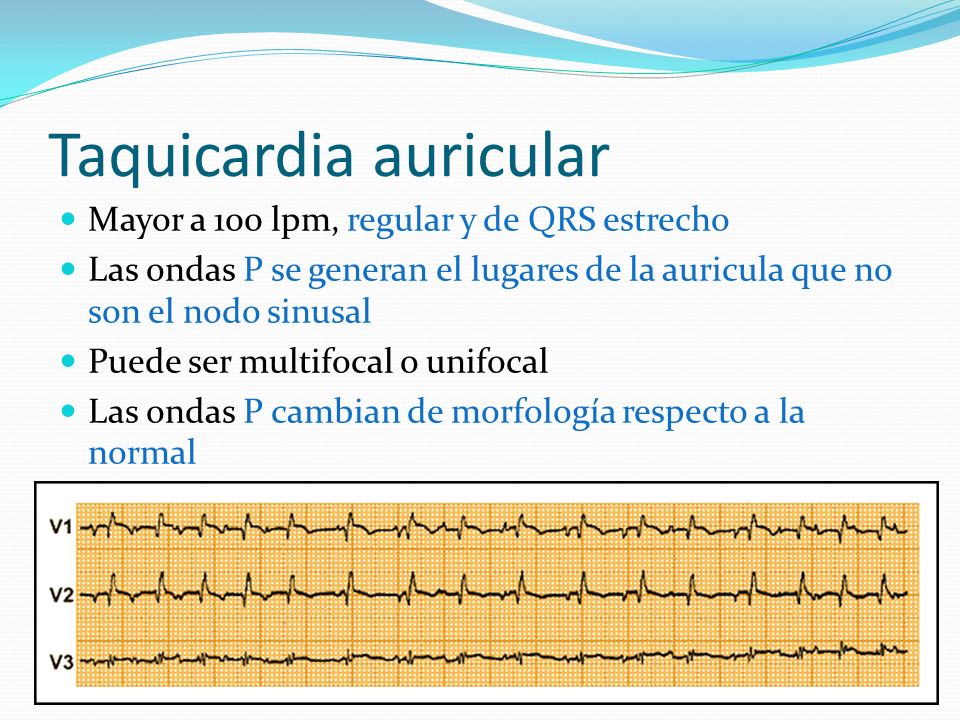

50 Taquicardia auricular
Mayor a 100 lpm, regular y de QRS estrecho Las ondas P se generan el lugares de la auricula que no son el nodo sinusal Puede ser multifocal o unifocal Las ondas P cambian de morfología respecto a la normal

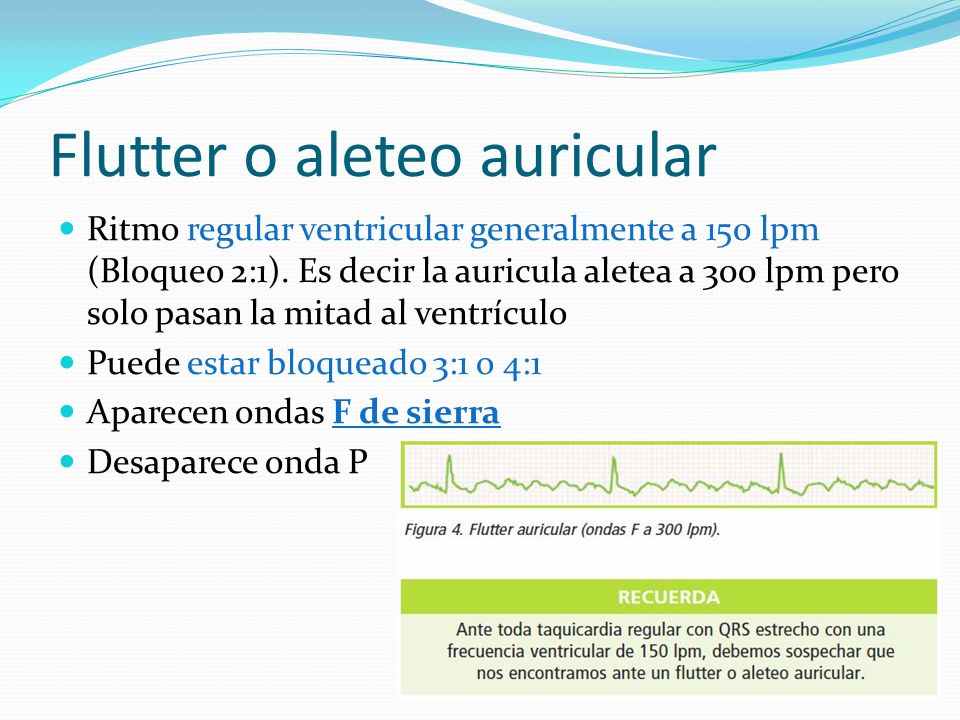

51 Flutter o aleteo auricular
Ritmo regular ventricular generalmente a 150 lpm (Bloqueo 2:1). Es decir la auricula aletea a 300 lpm pero solo pasan la mitad al ventrículo Puede estar bloqueado 3:1 o 4:1 Aparecen ondas F de sierra Desaparece onda P

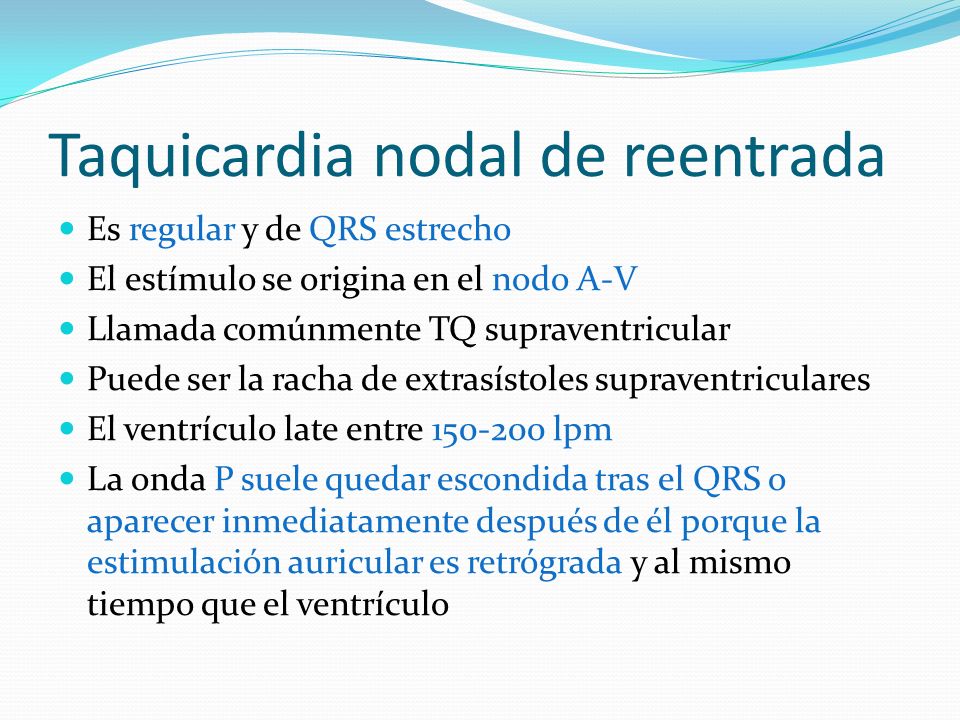

52 Taquicardia nodal de reentrada
Es regular y de QRS estrecho El estímulo se origina en el nodo A-V Llamada comúnmente TQ supraventricular Puede ser la racha de extrasístoles supraventriculares El ventrículo late entre lpm La onda P suele quedar escondida tras el QRS o aparecer inmediatamente después de él porque la estimulación auricular es retrógrada y al mismo tiempo que el ventrículo

53 TQ nodal de reentrada

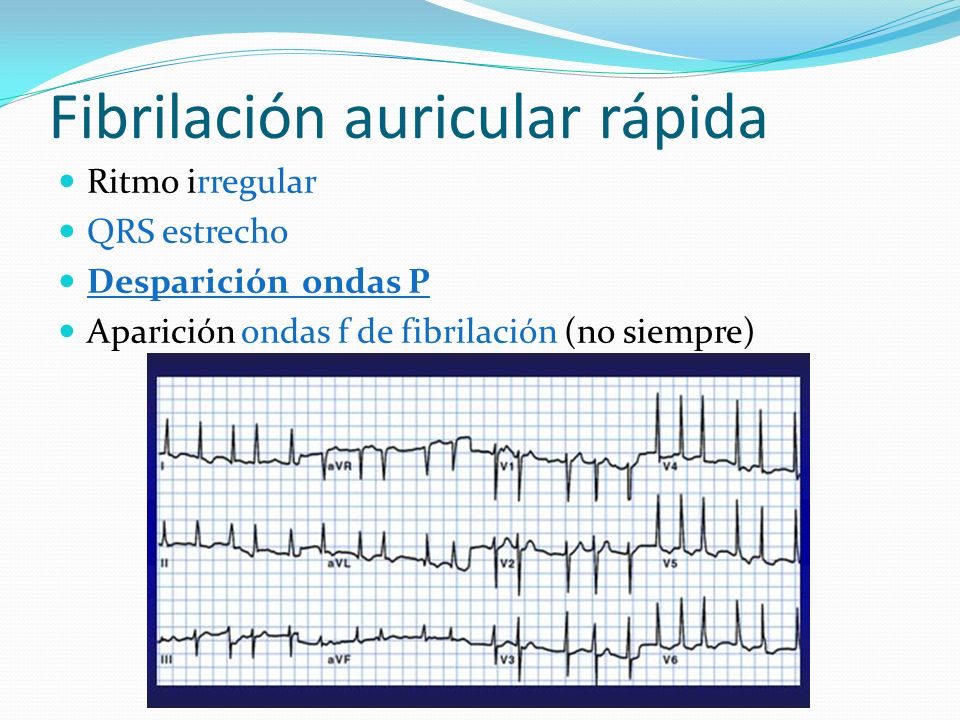

54 Fibrilación auricular rápida
Ritmo irregular QRS estrecho Desparición ondas P Aparición ondas f de fibrilación (no siempre)

55 QRS ANCHO

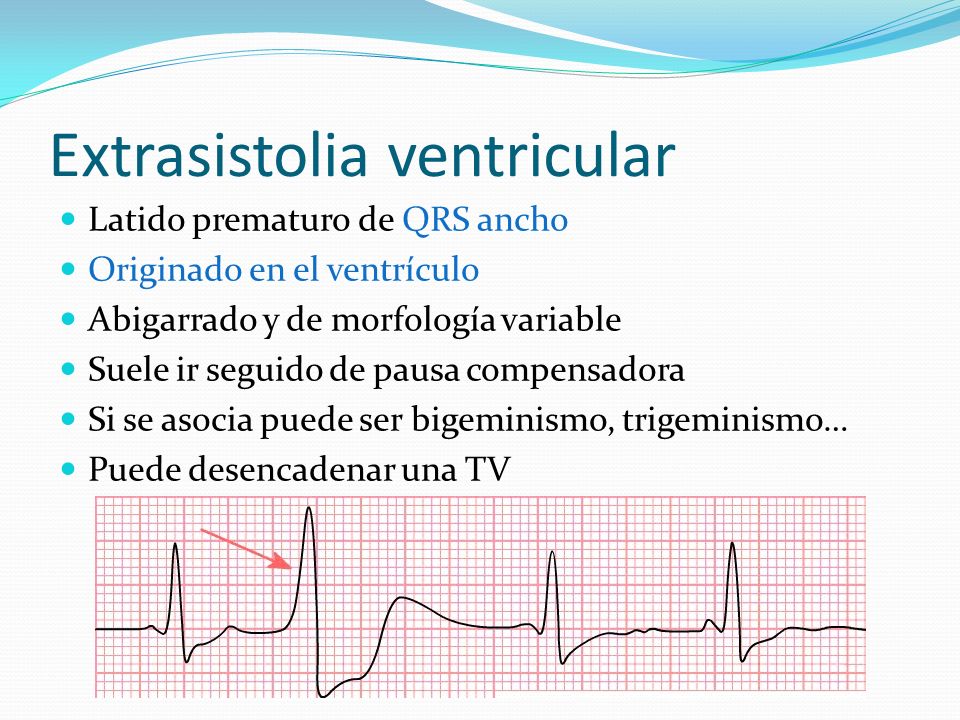

56 Extrasistolia ventricular
Latido prematuro de QRS ancho Originado en el ventrículo Abigarrado y de morfología variable Suele ir seguido de pausa compensadora Si se asocia puede ser bigeminismo, trigeminismo… Puede desencadenar una TV

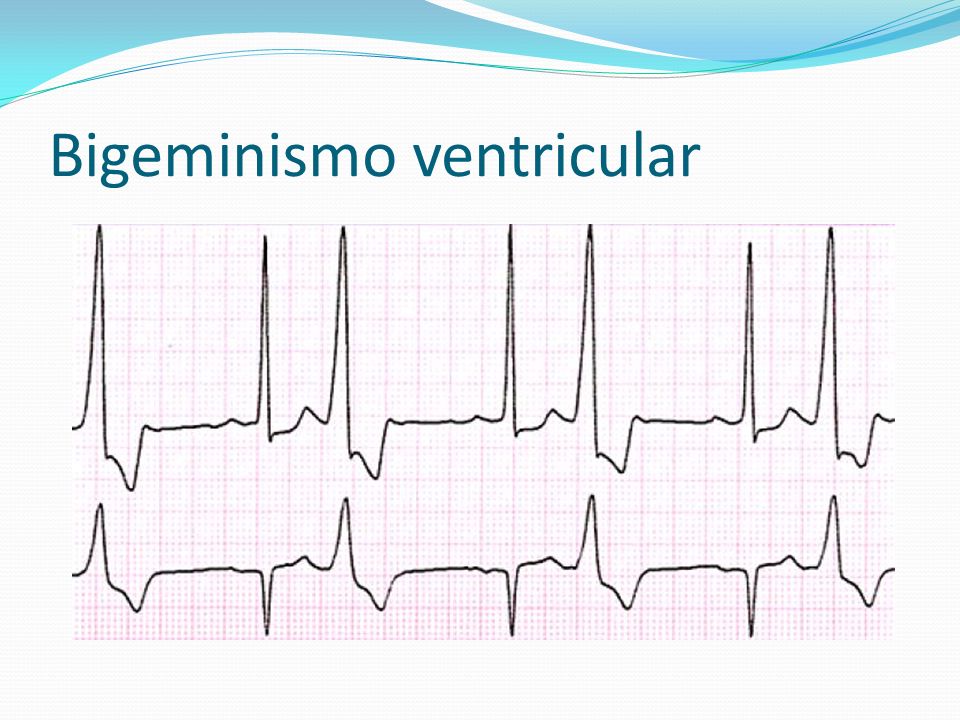

57 Bigeminismo ventricular

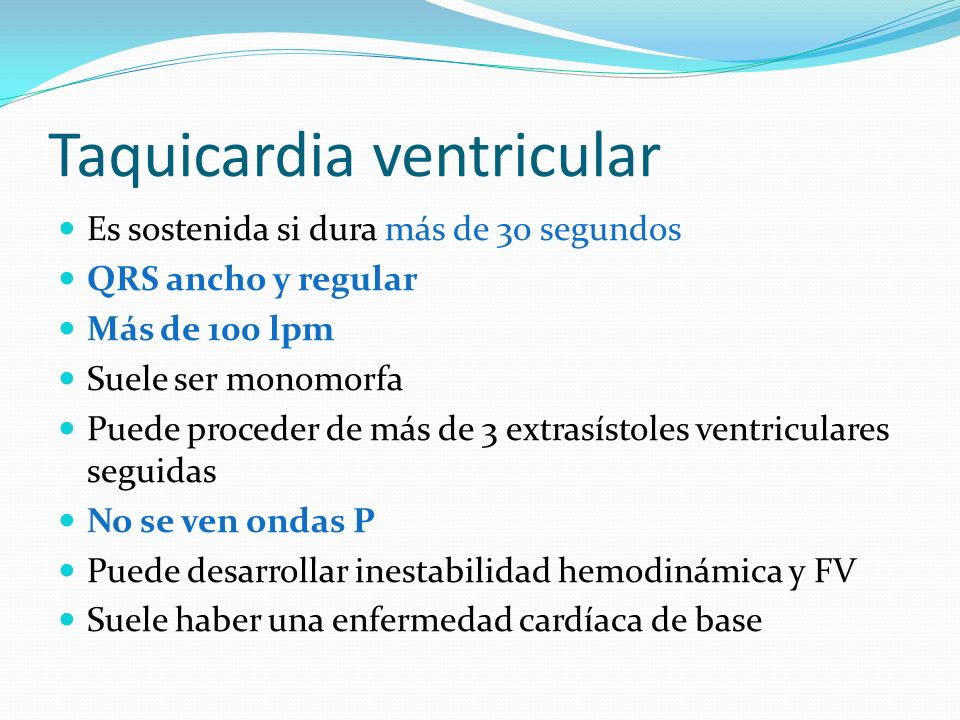

58 Taquicardia ventricular
Es sostenida si dura más de 30 segundos QRS ancho y regular Más de 100 lpm Suele ser monomorfa Puede proceder de más de 3 extrasístoles ventriculares seguidas No se ven ondas P Puede desarrollar inestabilidad hemodinámica y FV Suele haber una enfermedad cardíaca de base

59 Taquicardia ventricular

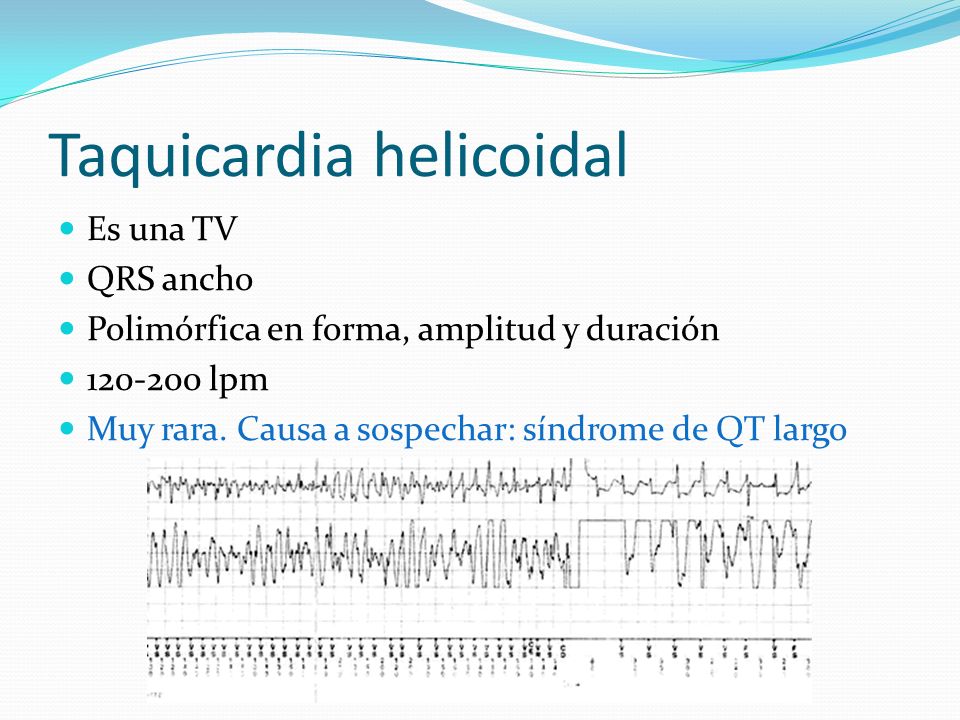

60 Taquicardia helicoidal
Es una TV QRS ancho Polimórfica en forma, amplitud y duración lpm Muy rara. Causa a sospechar: síndrome de QT largo

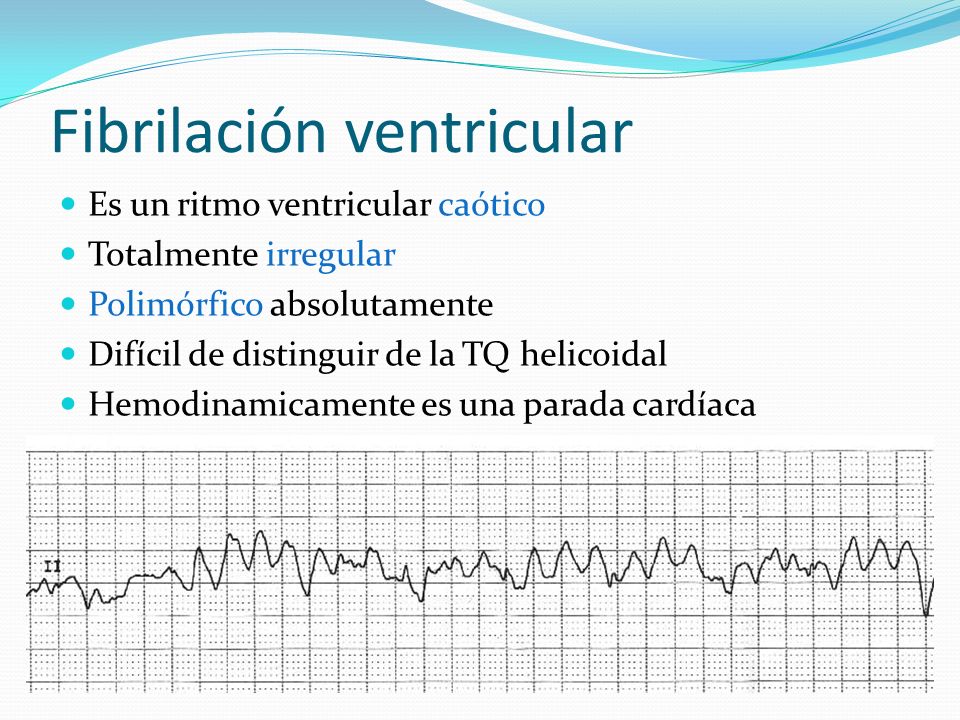

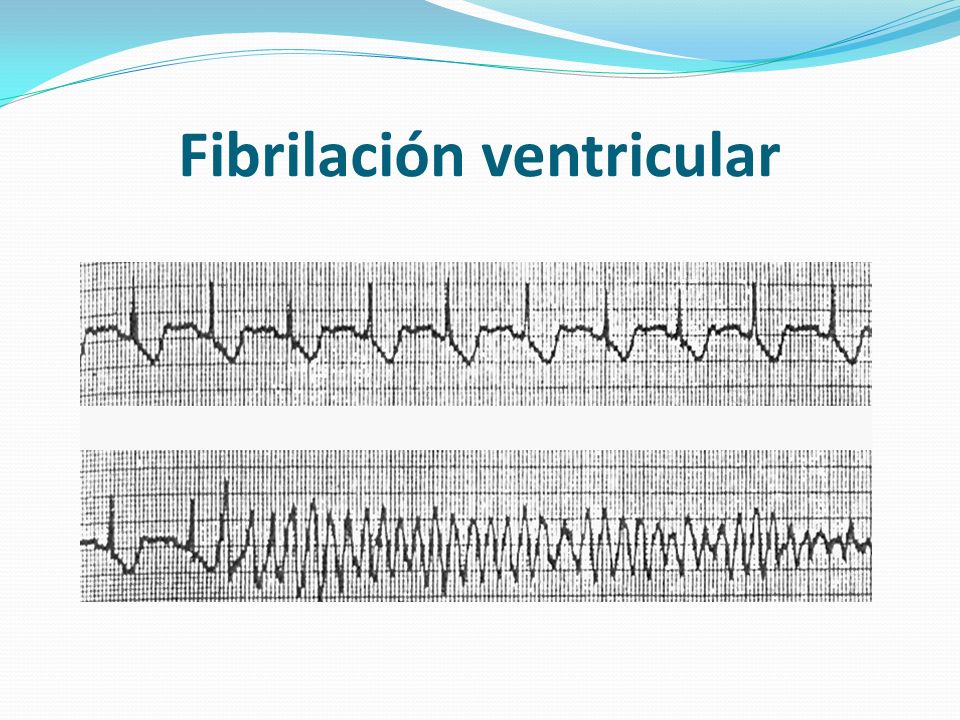

61 Fibrilación ventricular
Es un ritmo ventricular caótico Totalmente irregular Polimórfico absolutamente Difícil de distinguir de la TQ helicoidal Hemodinamicamente es una parada cardíaca

62 Alteraciones de la conducción. Bloqueos
Bloqueos A-V Bloqueos de rama

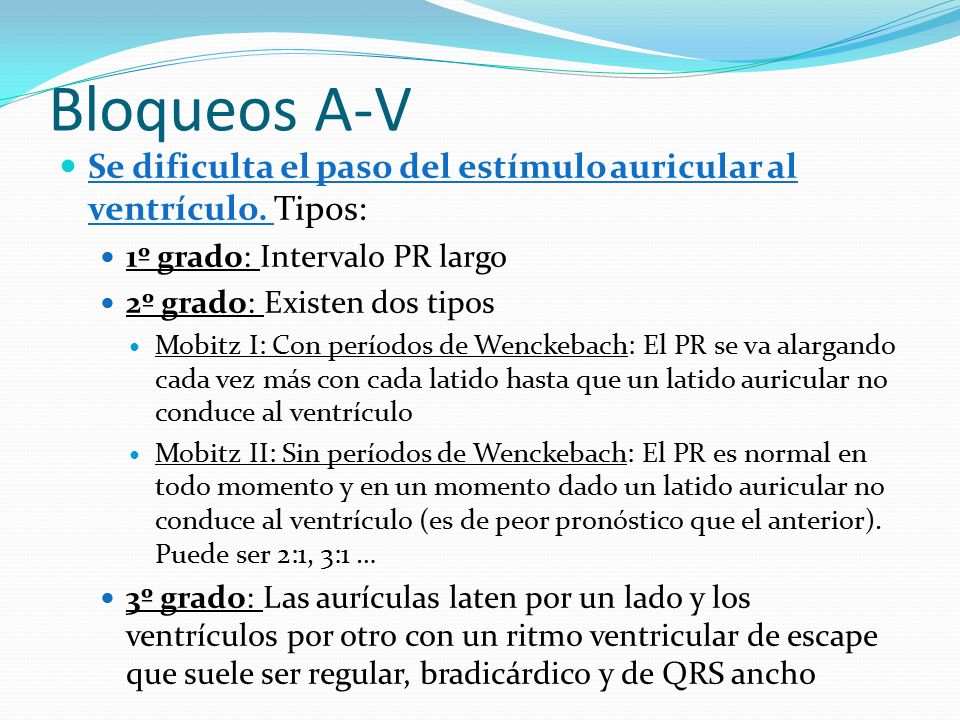

63 Bloqueos A-V Se dificulta el paso del estímulo auricular al ventrículo. Tipos: 1º grado: Intervalo PR largo 2º grado: Existen dos tipos Mobitz I: Con períodos de Wenckebach: El PR se va alargando cada vez más con cada latido hasta que un latido auricular no conduce al ventrículo Mobitz II: Sin períodos de Wenckebach: El PR es normal en todo momento y en un momento dado un latido auricular no conduce al ventrículo (es de peor pronóstico que el anterior). Puede ser 2:1, 3:1 … 3º grado: Las aurículas laten por un lado y los ventrículos por otro con un ritmo ventricular de escape que suele ser regular, bradicárdico y de QRS ancho

64 Bloqueo A-V 1º grado

65 Bloqueo A-V 2º grado Mobitz I

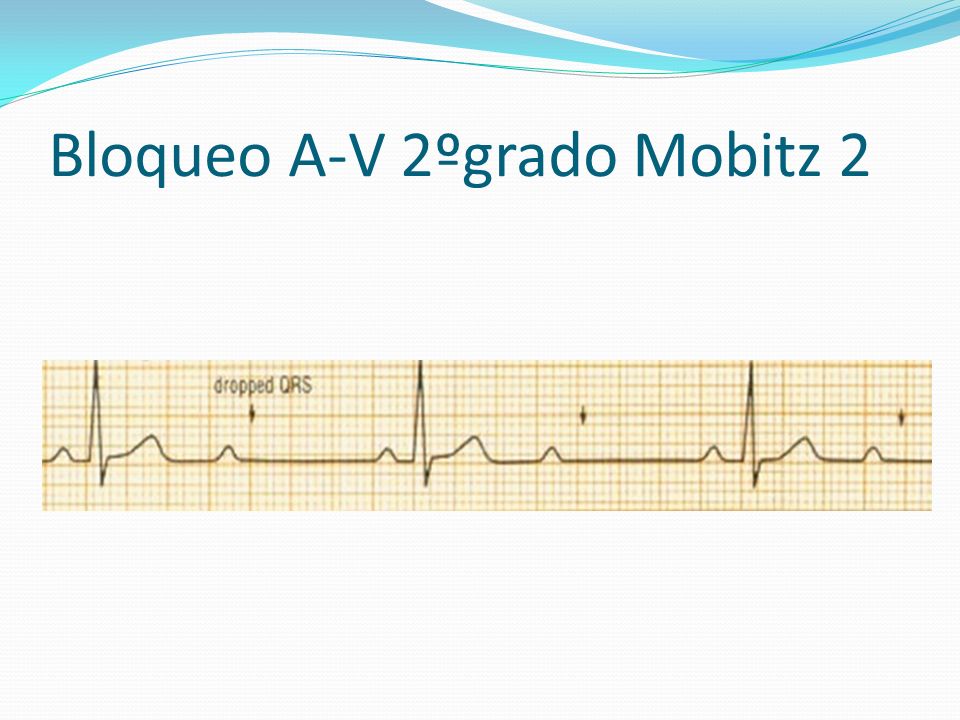

66 Bloqueo A-V 2ºgrado Mobitz 2

67 Bloqueo A-V 3º grado

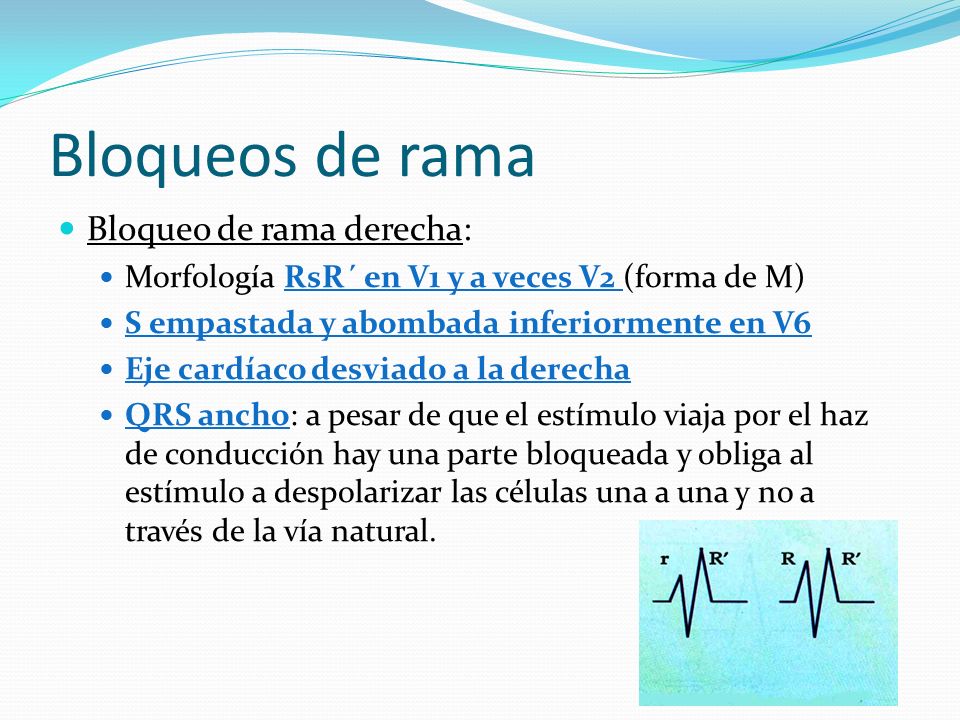

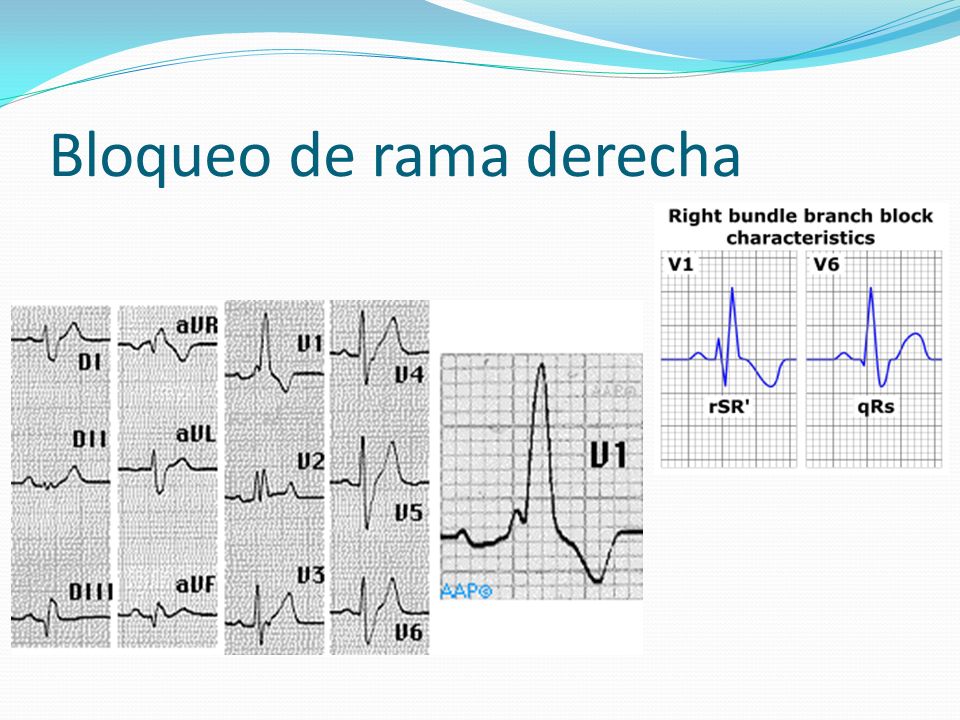

68 Bloqueos de rama Bloqueo de rama derecha:
Morfología RsR´ en V1 y a veces V2 (forma de M) S empastada y abombada inferiormente en V6 Eje cardíaco desviado a la derecha QRS ancho: a pesar de que el estímulo viaja por el haz de conducción hay una parte bloqueada y obliga al estímulo a despolarizar las células una a una y no a través de la vía natural.

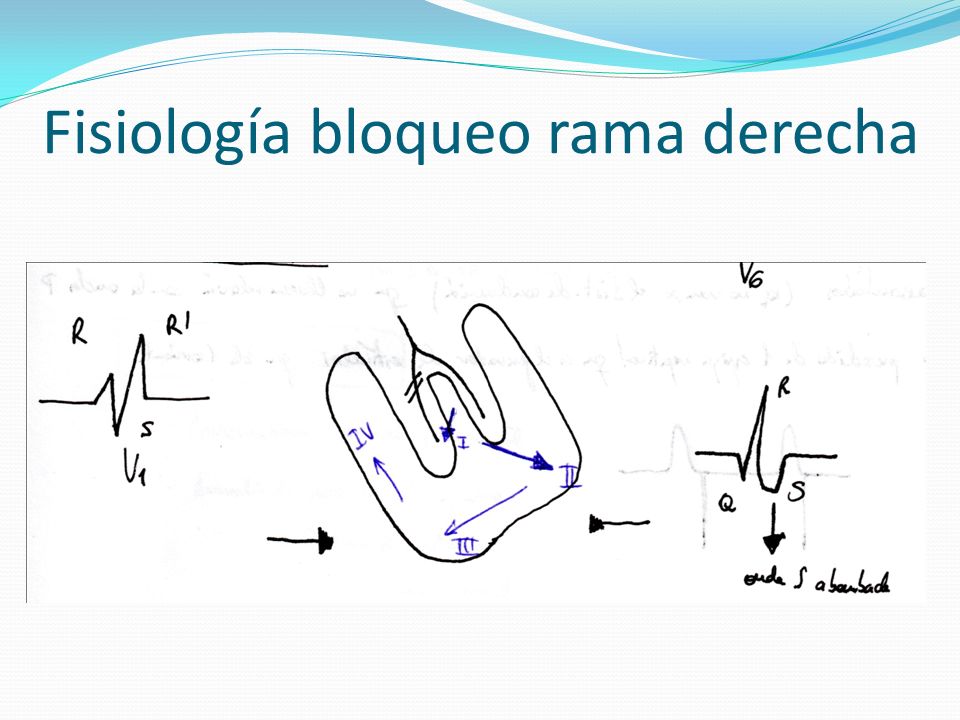

69 Fisiología bloqueo rama derecha

70 Bloqueo de rama derecha

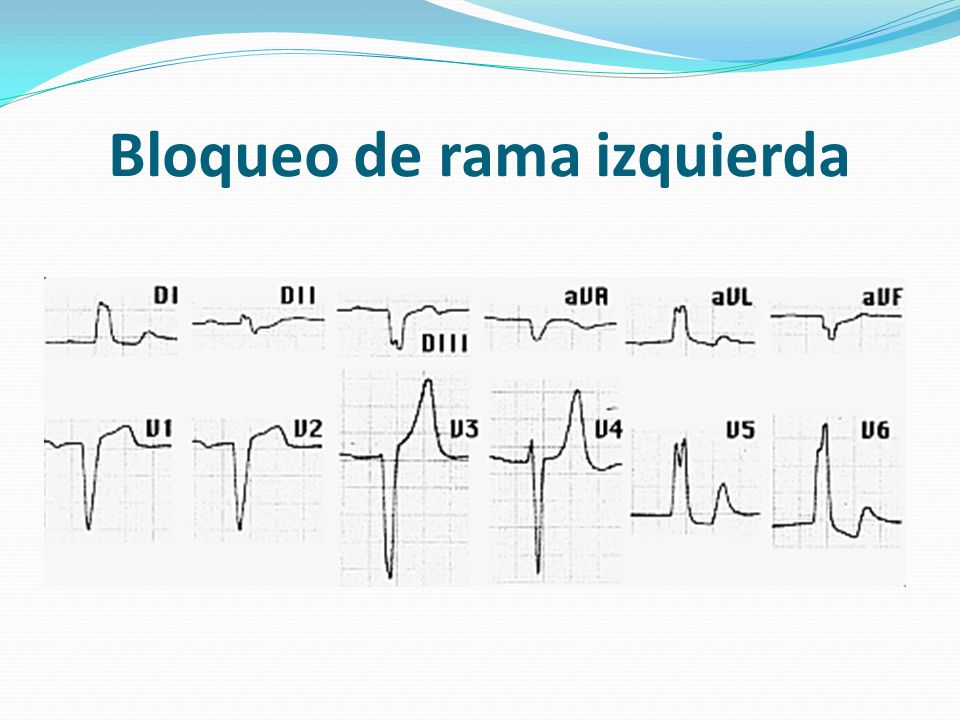

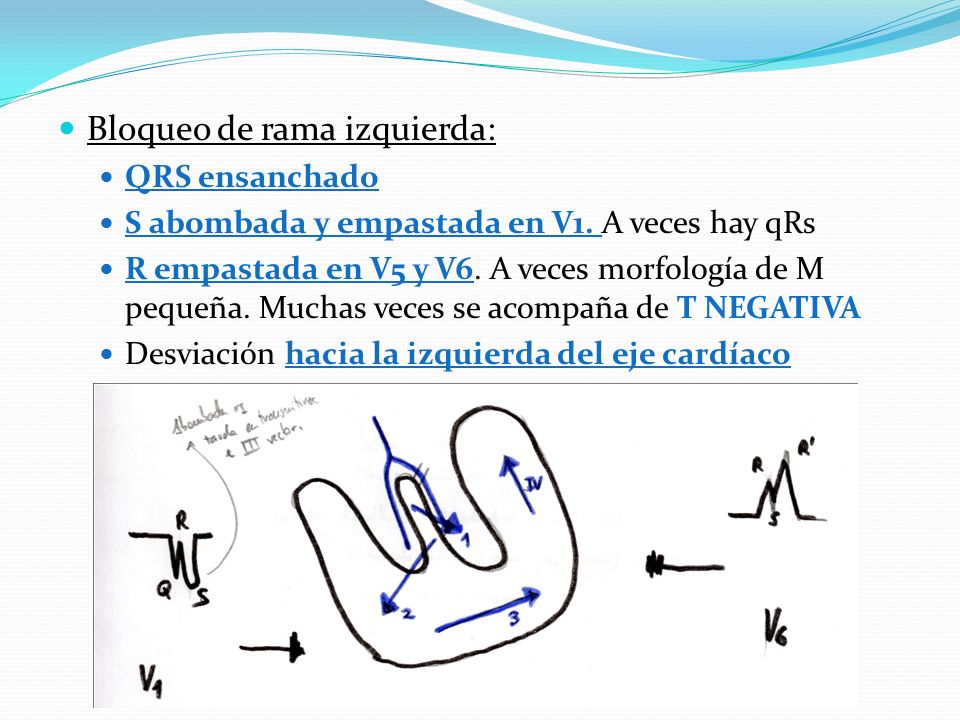

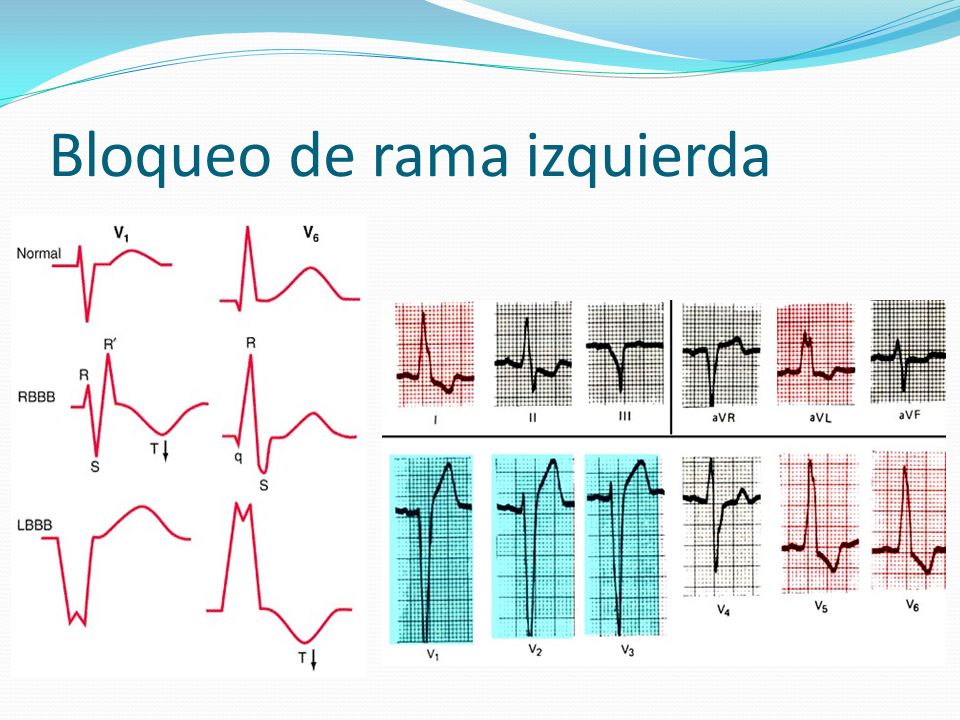

71 Bloqueo de rama izquierda:
QRS ensanchado S abombada y empastada en V1. A veces hay qRs R empastada en V5 y V6. A veces morfología de M pequeña. Muchas veces se acompaña de T NEGATIVA Desviación hacia la izquierda del eje cardíaco

72 Bloqueo de rama izquierda

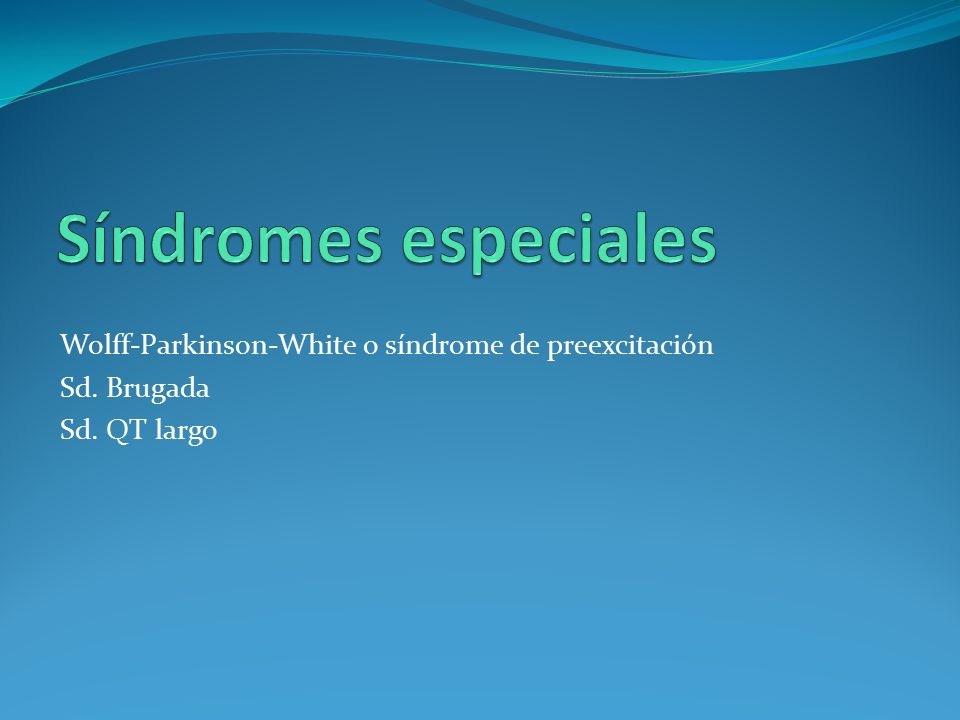

73 Síndromes especiales Wolff-Parkinson-White o síndrome de preexcitación
Sd. Brugada Sd. QT largo

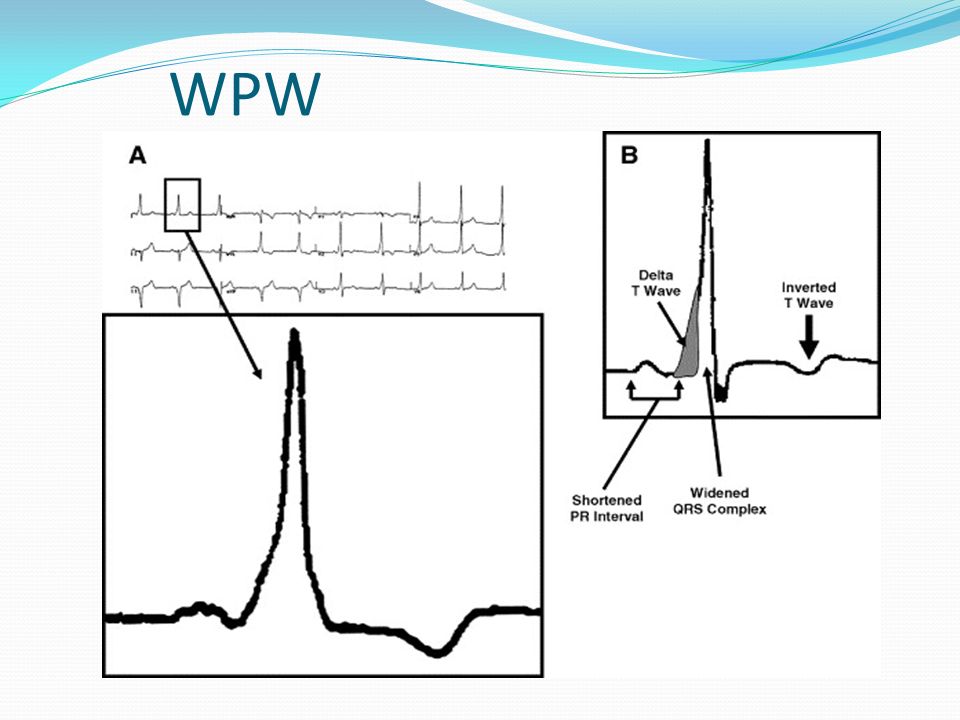

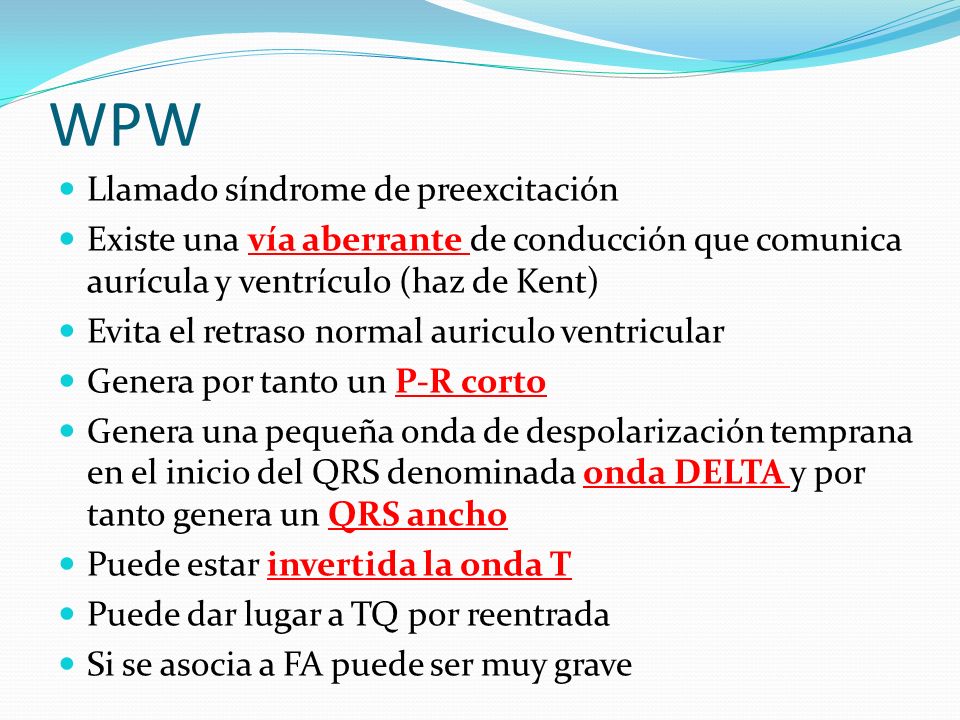

74 WPW Llamado síndrome de preexcitación
Existe una vía aberrante de conducción que comunica aurícula y ventrículo (haz de Kent) Evita el retraso normal auriculo ventricular Genera por tanto un P-R corto Genera una pequeña onda de despolarización temprana en el inicio del QRS denominada onda DELTA y por tanto genera un QRS ancho Puede estar invertida la onda T Puede dar lugar a TQ por reentrada Si se asocia a FA puede ser muy grave

75 WPW

76 WPW

77 Síndrome de Brugada Bloqueo de rama derecha

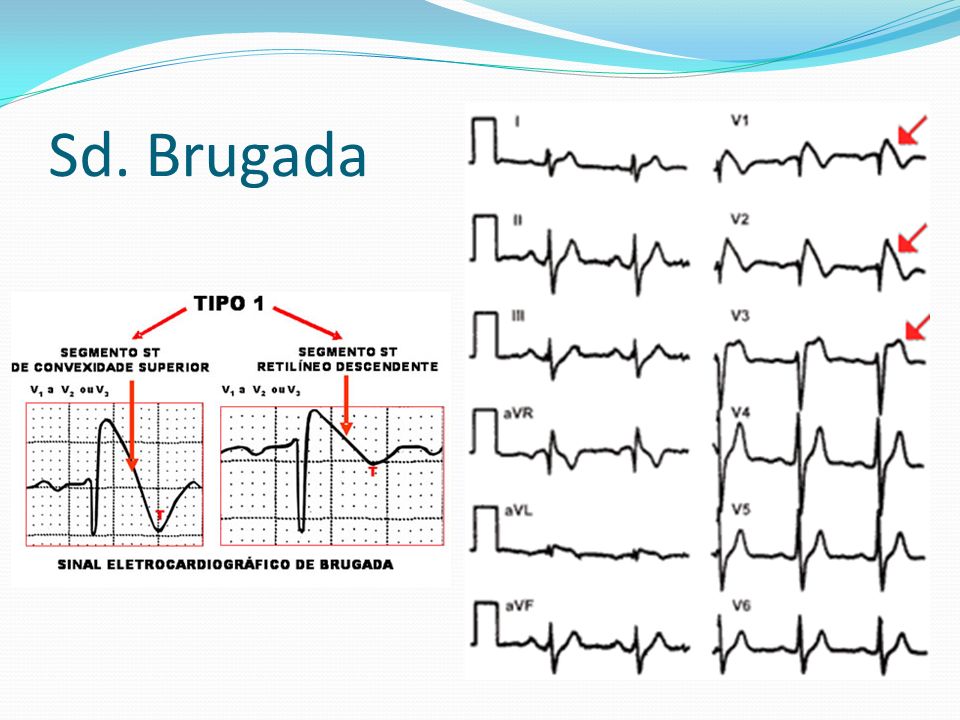

Supradesnivelación en aleta de delfín del ST en V1, V2 y V3 QT normal Onda T negativa bastante frecuente Afecta a gente joven Es genética y AD generalmente Genera síncopes y muerte súbita Muy difícil de diagnosticar Indicación de DAI

78 Sd. Brugada

79 Síndrome del QT largo Segmento QT de más de 0,6 seg
Genera arritmias malignas (TQ helicoidal) y síncopes recurrentes Se trata con magnesio y MCP de alta frecuencia si es reversible y si es congénito con Beta-Bloqueantes

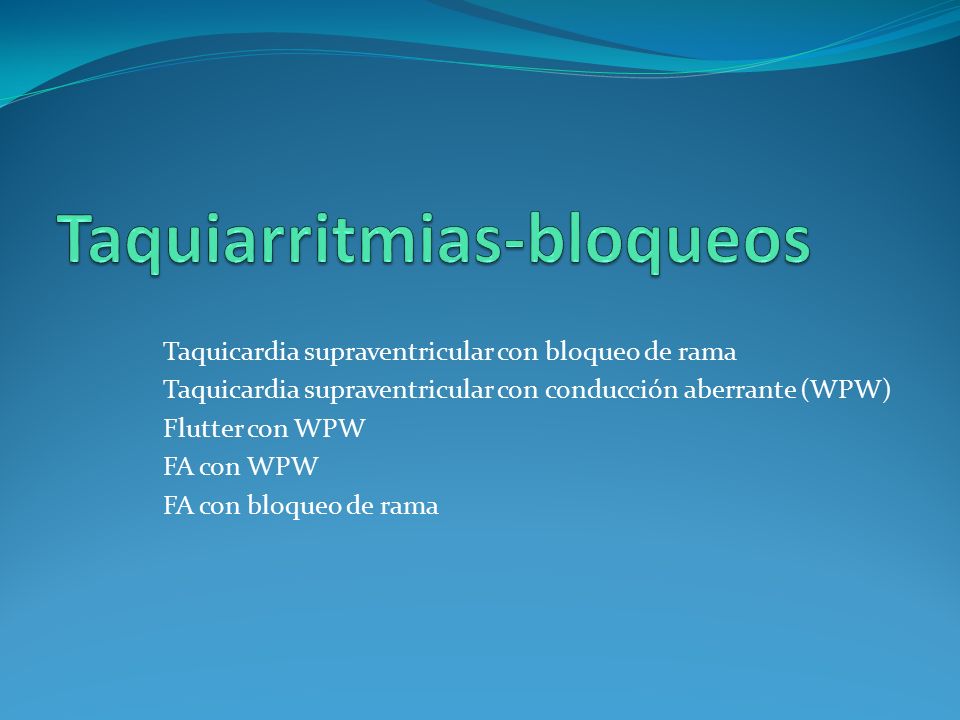

80 Taquiarritmias-bloqueos
Taquicardia supraventricular con bloqueo de rama Taquicardia supraventricular con conducción aberrante (WPW) Flutter con WPW FA con WPW FA con bloqueo de rama

81 TQ supraventricular (de la unión) + bloqueo de rama derecha o izquierda o WPW: es regular y con QRS ancho! Puede confundirse con TV FA con WPW o bloqueo de rama: genera una TQ irregular con QRS ancho Diferenciarlo por la morfología de los bloqueos de rama y por la onda Delta del WPW

82 Algoritmo Taquiarritmias

83

84 Ejercicios ECG

85 Flutter auricular 4:1

86 Ascenso ST en V1, V2, V3, V4 y ondas T negativas en precordiales
Lesión subepicárdica septoanterior e isquemia septoanterolateral

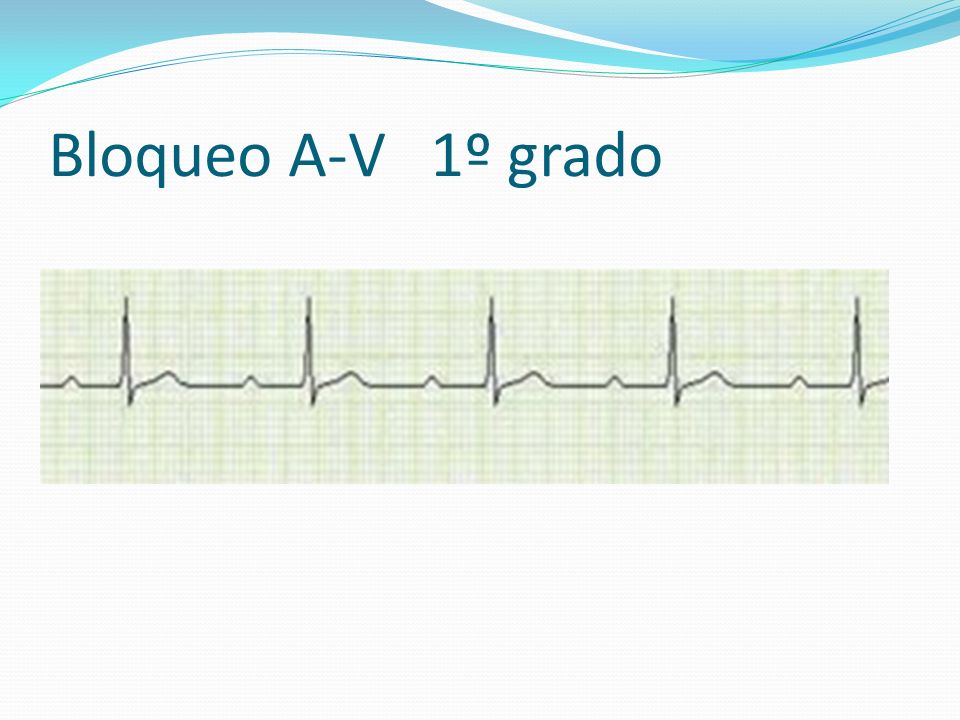

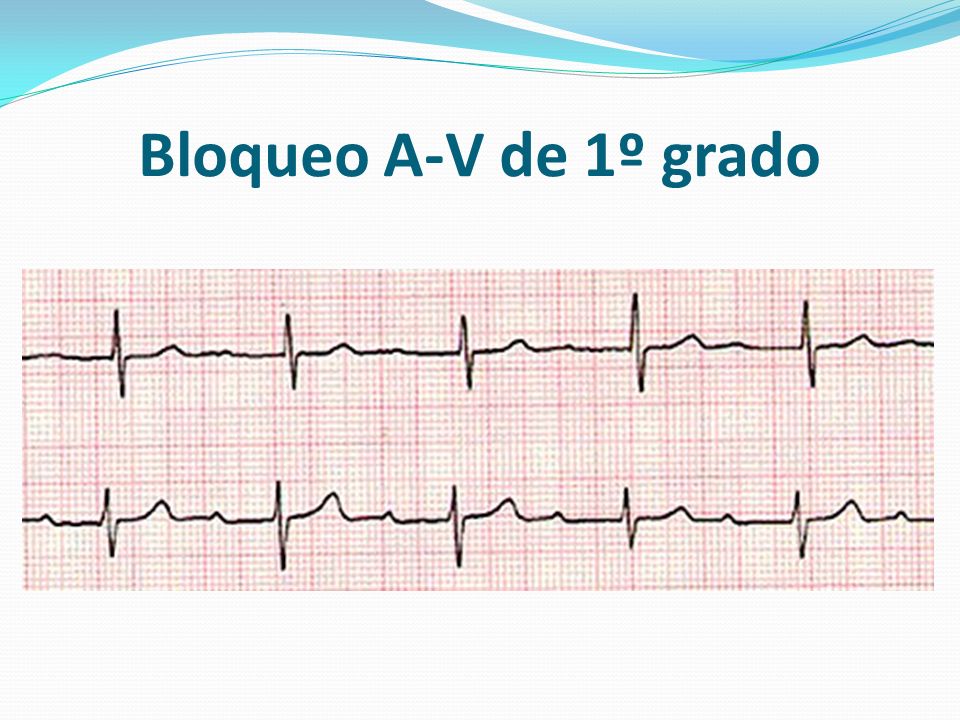

87 Bloqueo A-V de 1º grado

88 Bloqueo de rama derecha

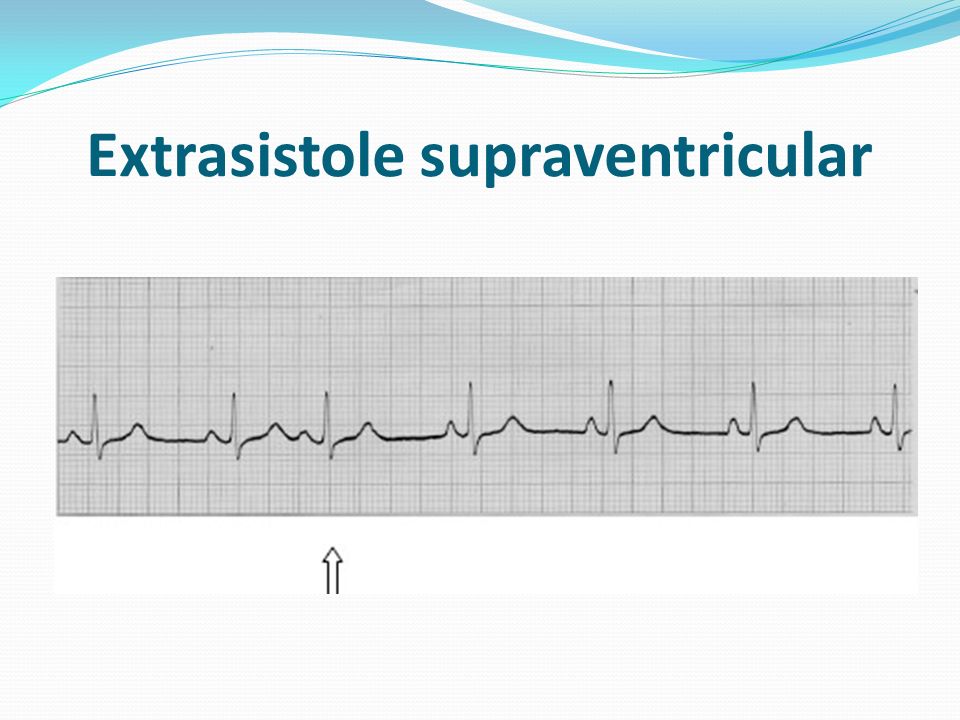

89 Extrasistole supraventricular

90 Fibrilación auricular lenta

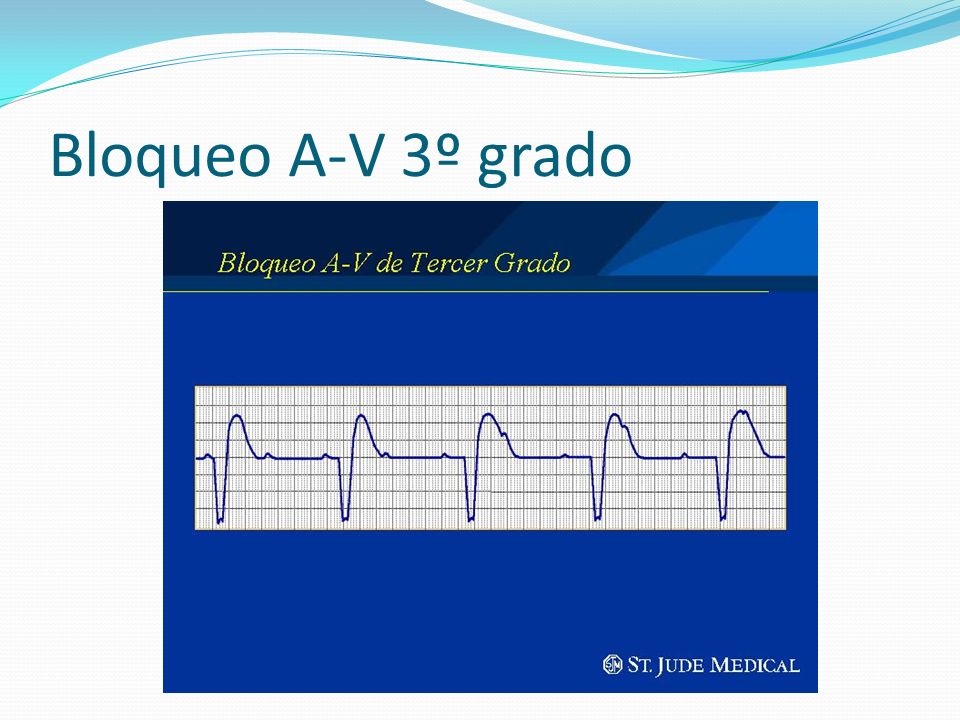

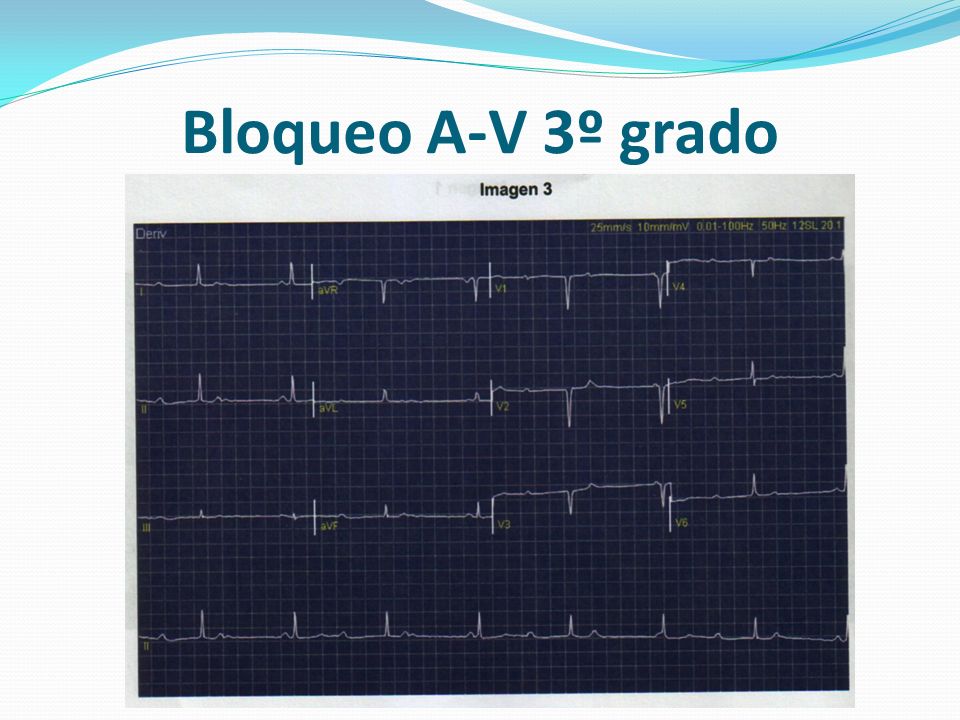

91 Bloqueo A-V 3º grado

92 Bloqueo de rama izquierda

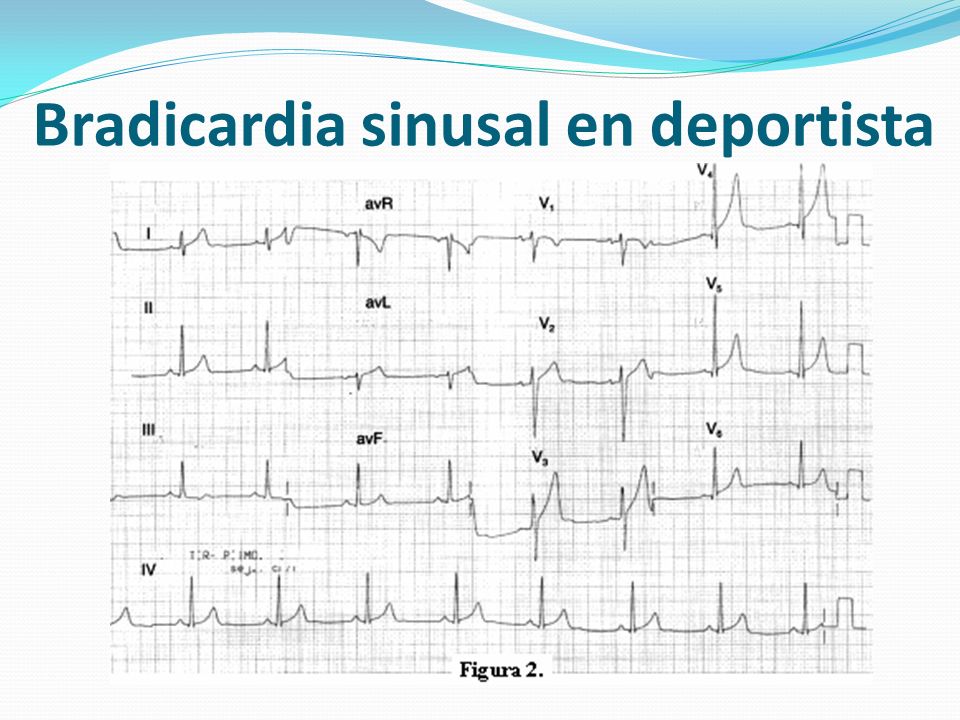

93 Bradicardia sinusal en deportista

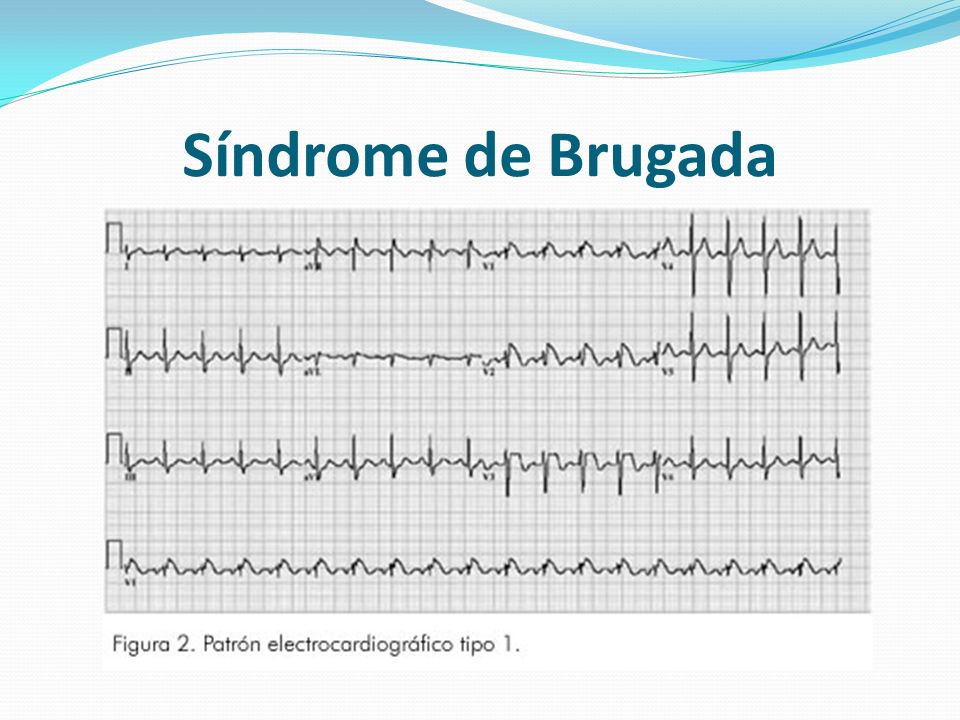

94 Síndrome de Brugada

95 Fibrilación ventricular

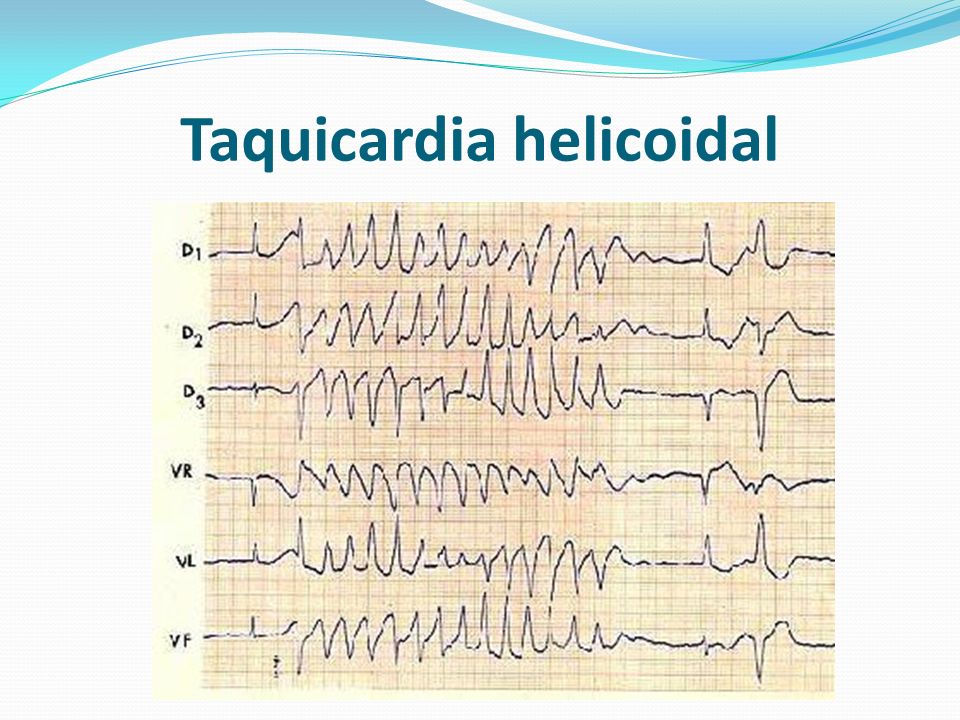

96 Taquicardia helicoidal

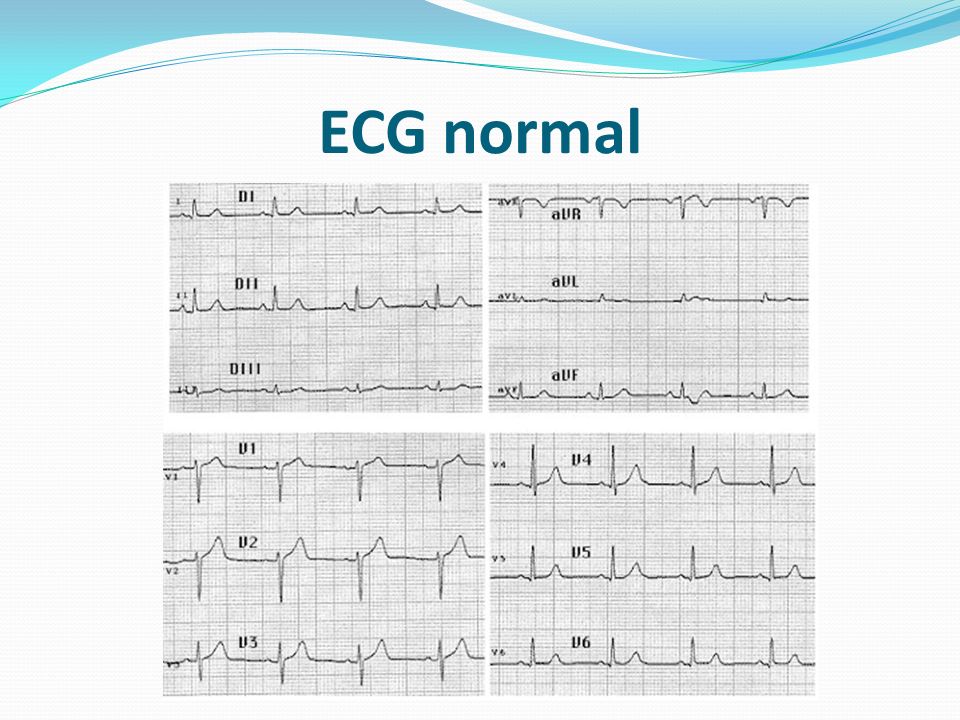

97 ECG normal

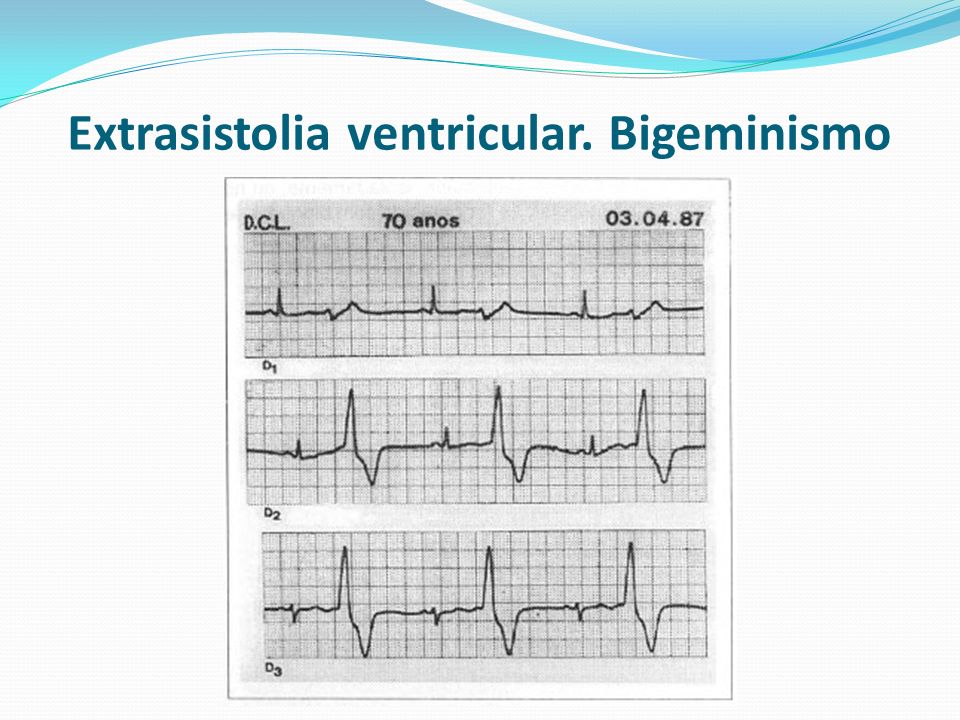

98 Extrasistolia ventricular. Bigeminismo

99 Descenso ST V1, V2, V3, V4 Lesión subendocárdica septal y en menor medida anterior

100 Ascenso ST V1,V2,V3, V4 y descenso ST en DII,DIII y aVF

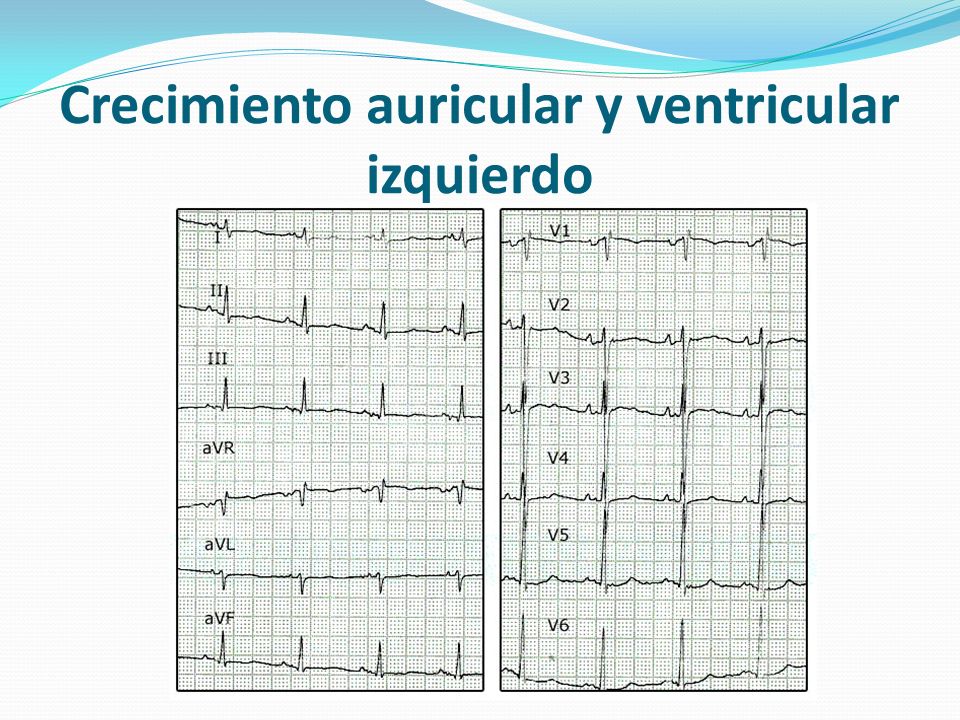

101 Crecimiento auricular y ventricular izquierdo

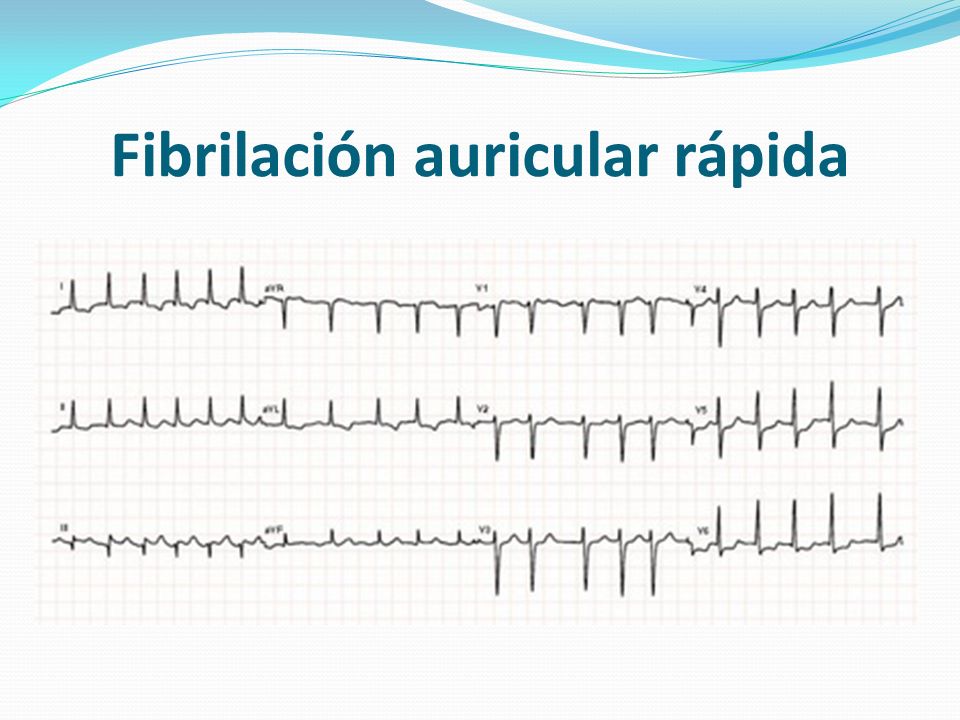

102 Fibrilación auricular rápida

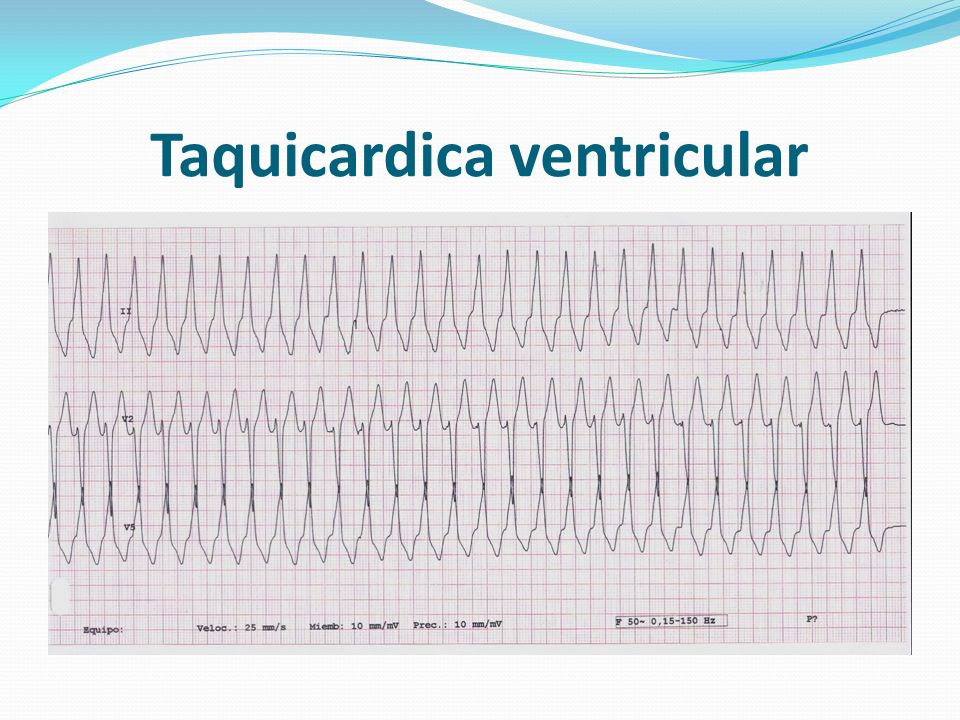

103 Taquicardica ventricular

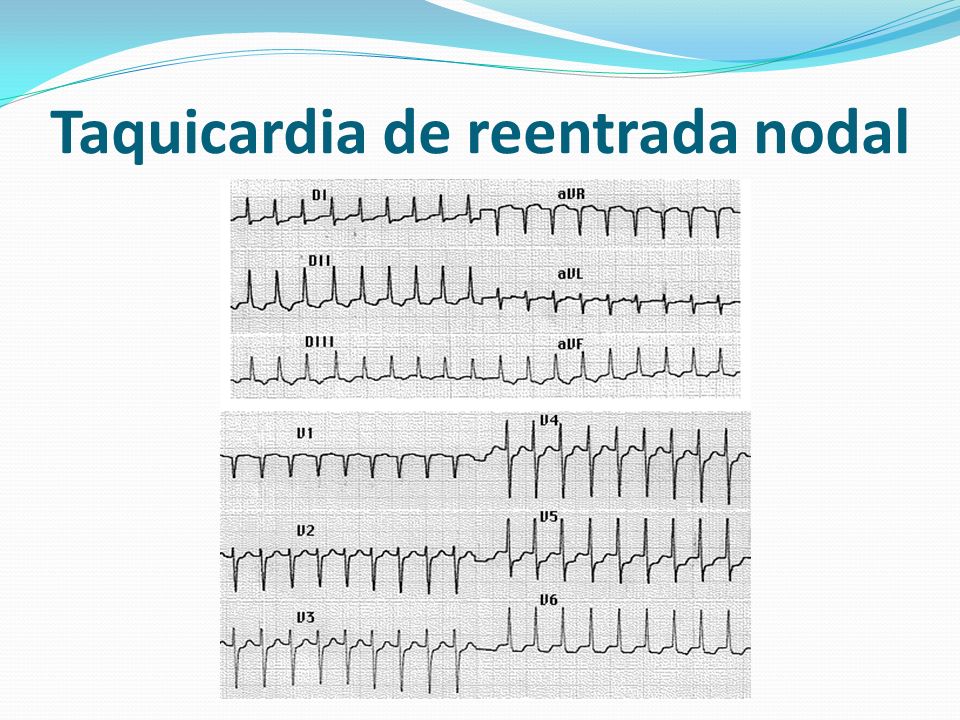

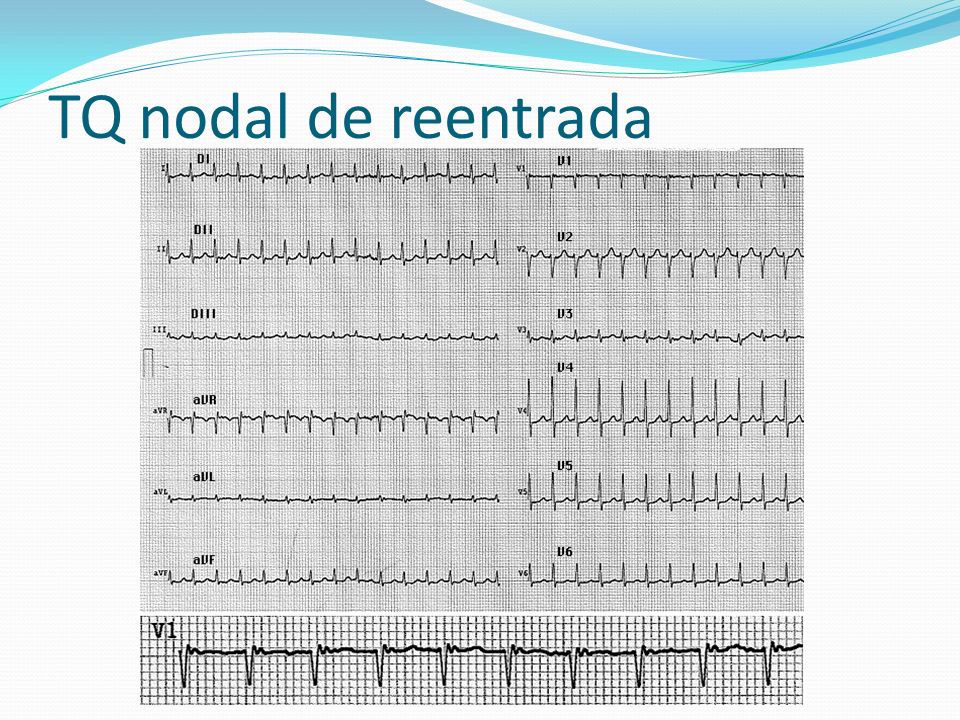

104 Taquicardia de reentrada nodal

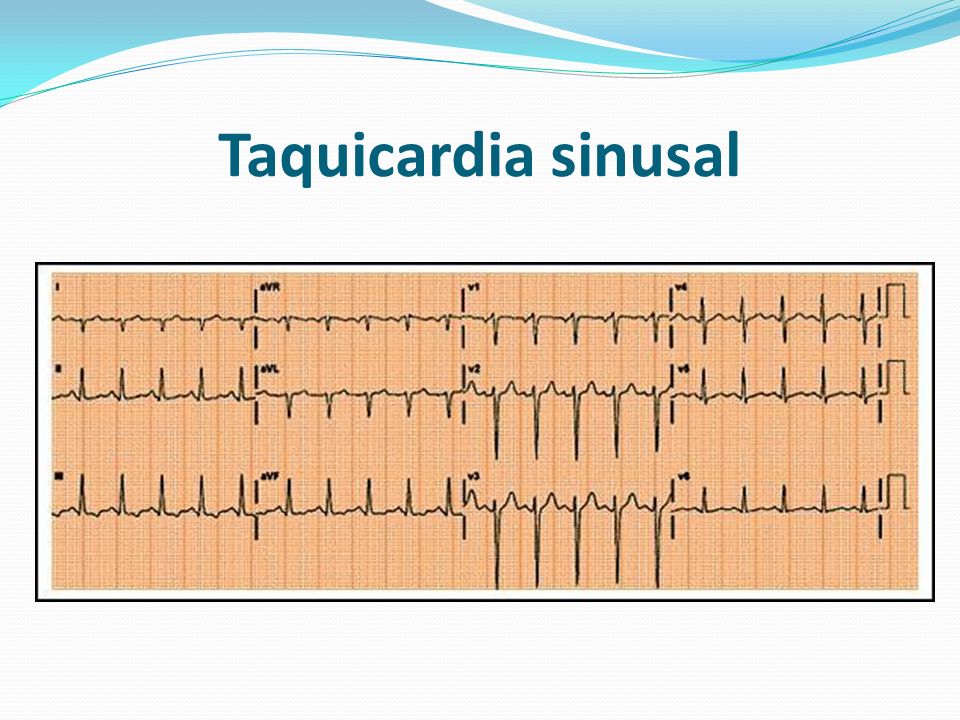

105 Taquicardia sinusal

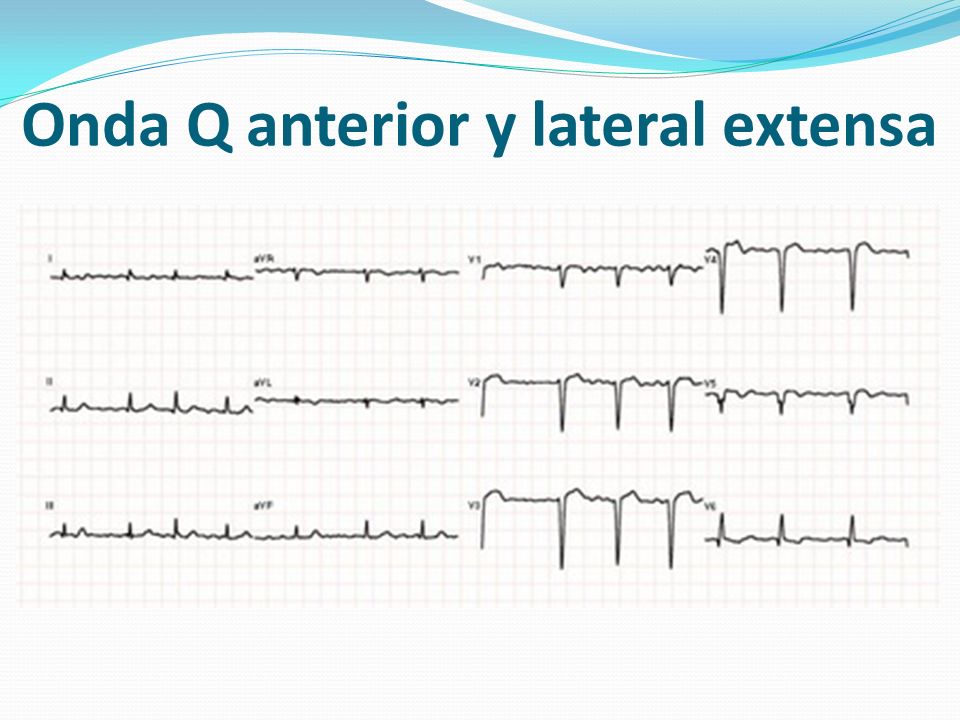

106 Onda Q anterior y lateral extensa

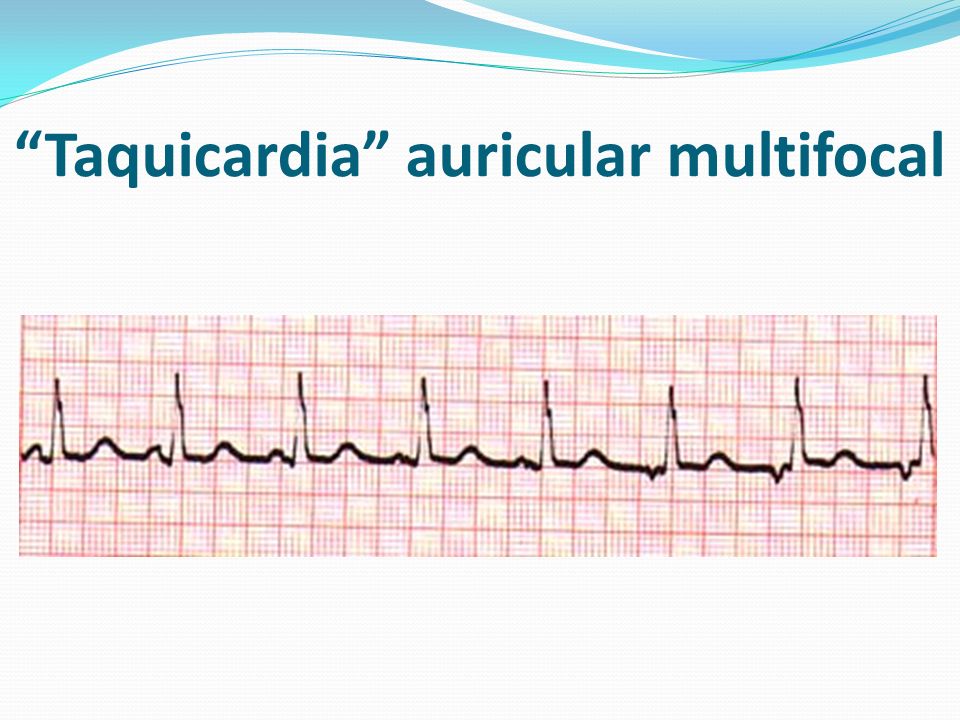

107 “Taquicardia” auricular multifocal

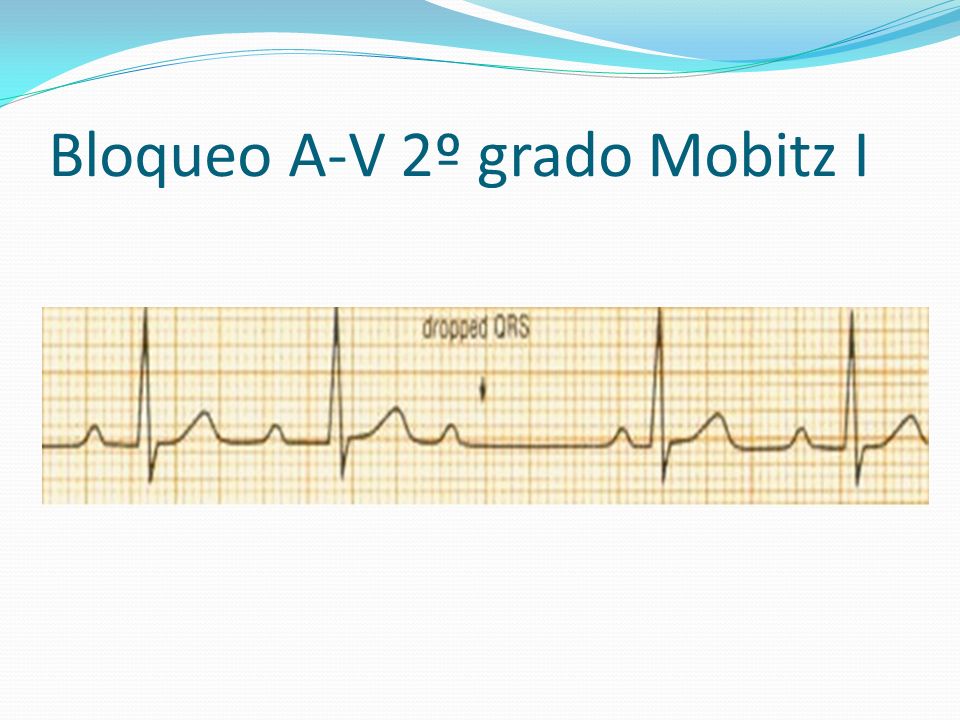

108 Bloqueo A-V 2º grado Mobitz I

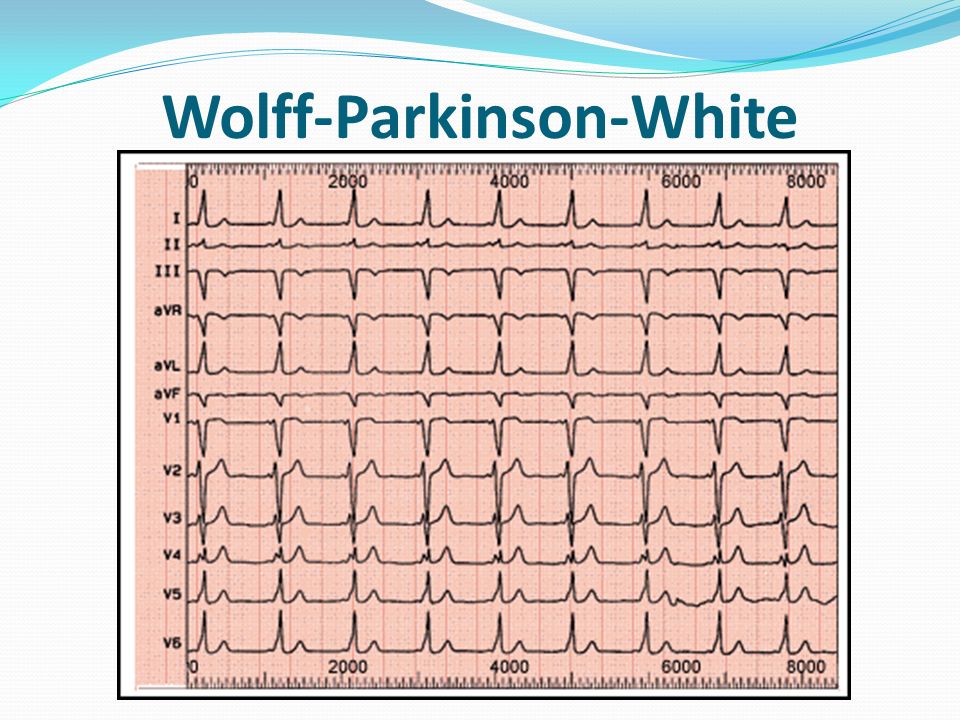

109 Wolff-Parkinson-White

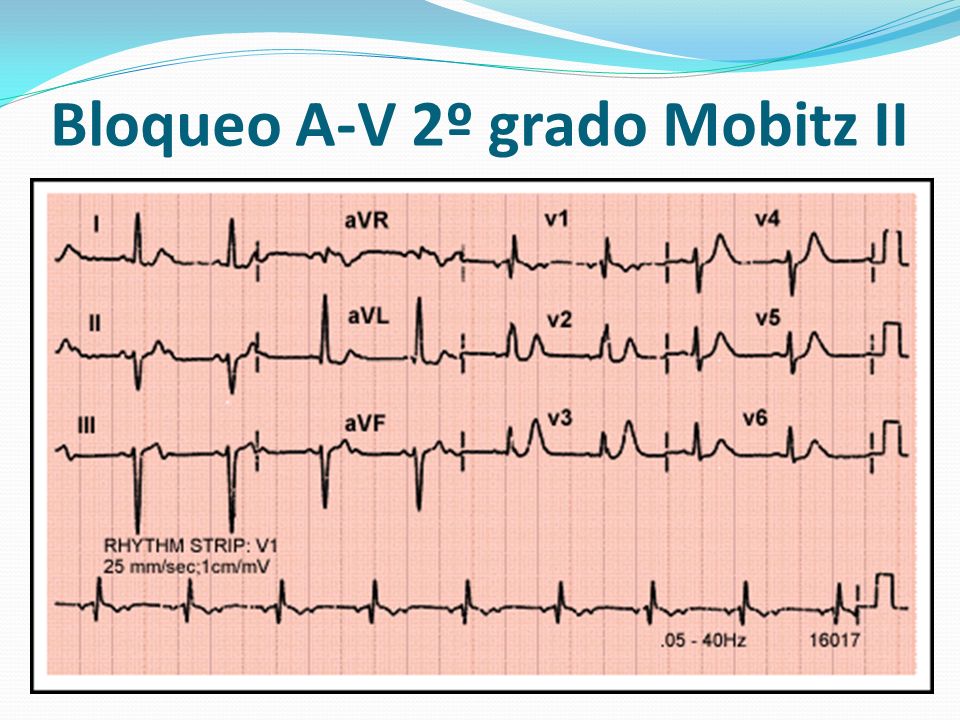

110 Bloqueo A-V 2º grado Mobitz II

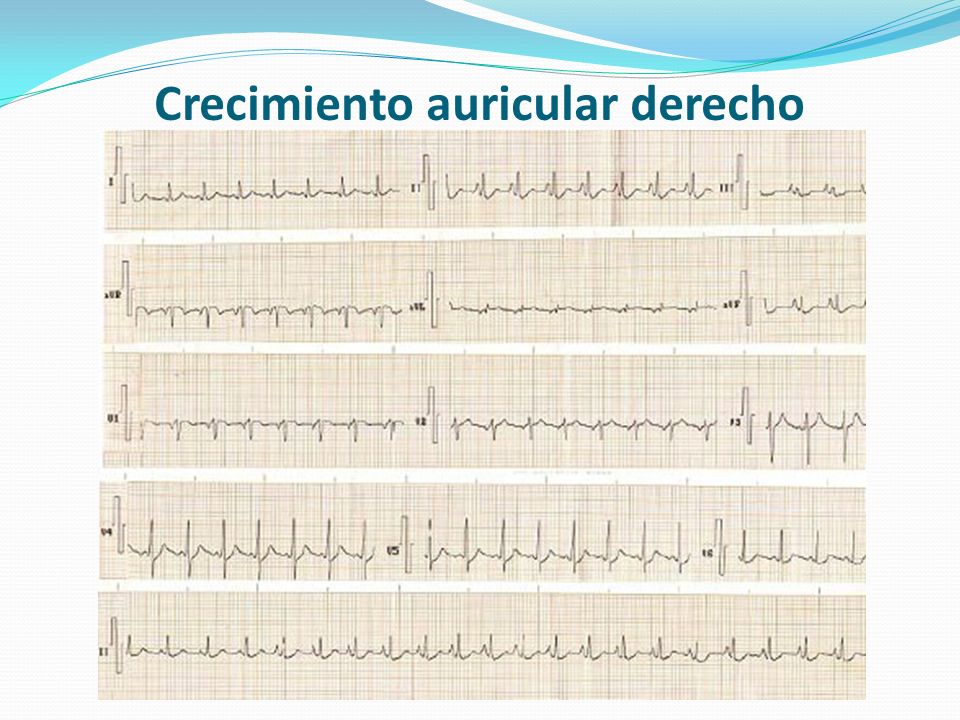

111 Crecimiento auricular derecho

112 Crecimiento ventricular izquierdo + FA + intoxicación por digoxina

113 !MUCHAS GRACIAS POR LA ATENCIÓN!
