Interpretación de ECG por enfermería

Presentación del tema: "Interpretación de ECG por enfermería"— Transcripción de la presentación:

1 Interpretación de ECG por enfermería

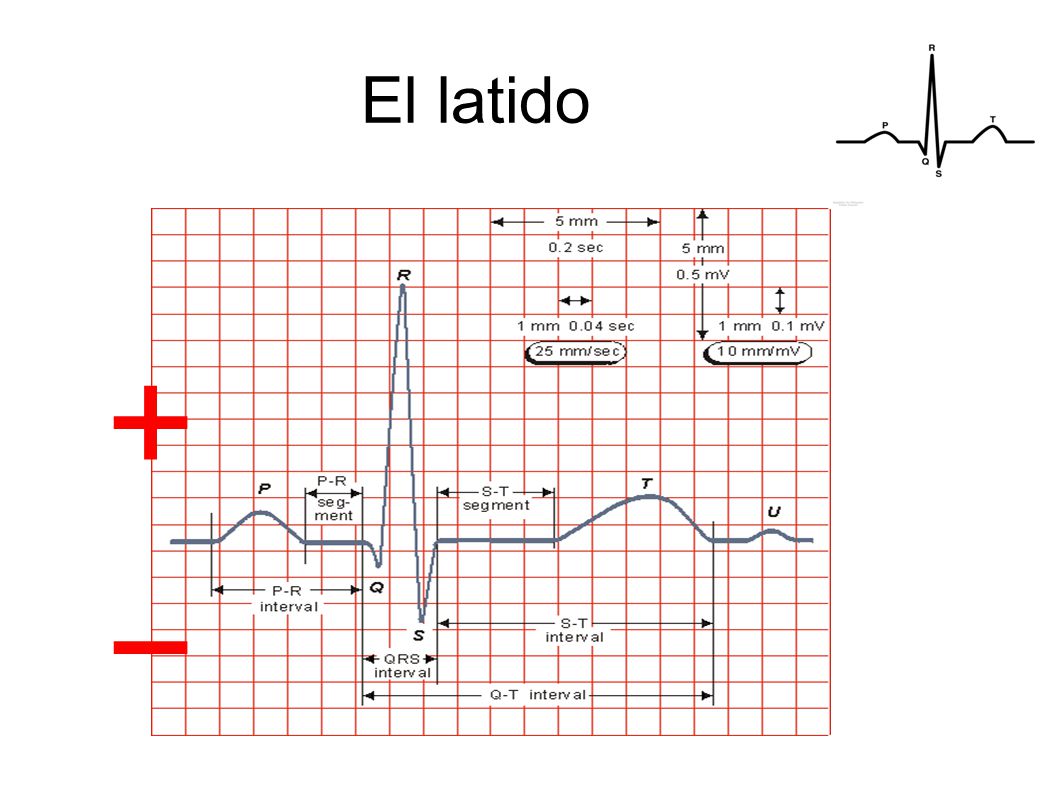

2 El latido

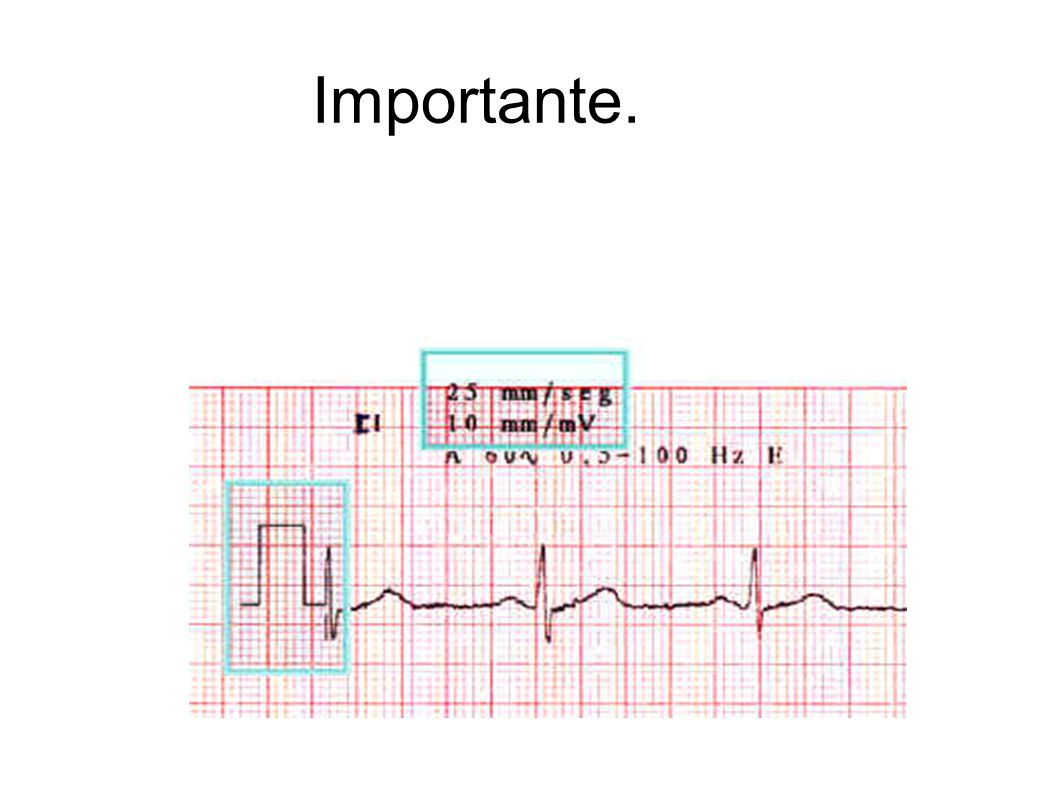

3 Importante.

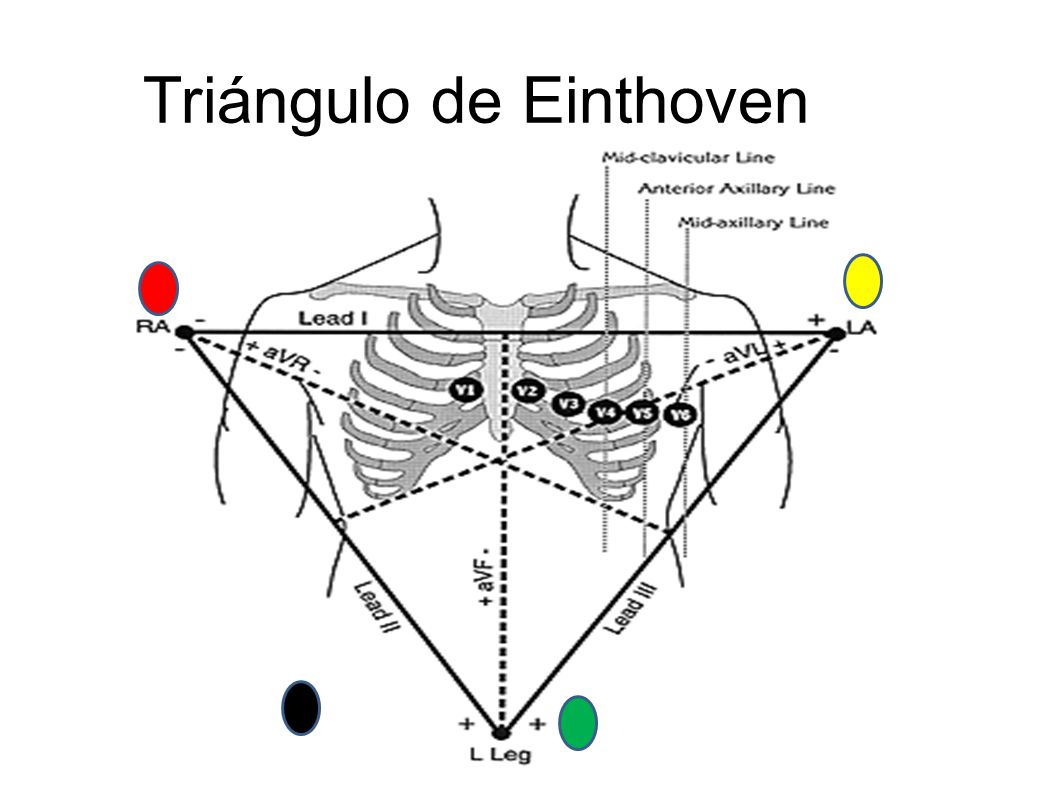

4 Triángulo de Einthoven

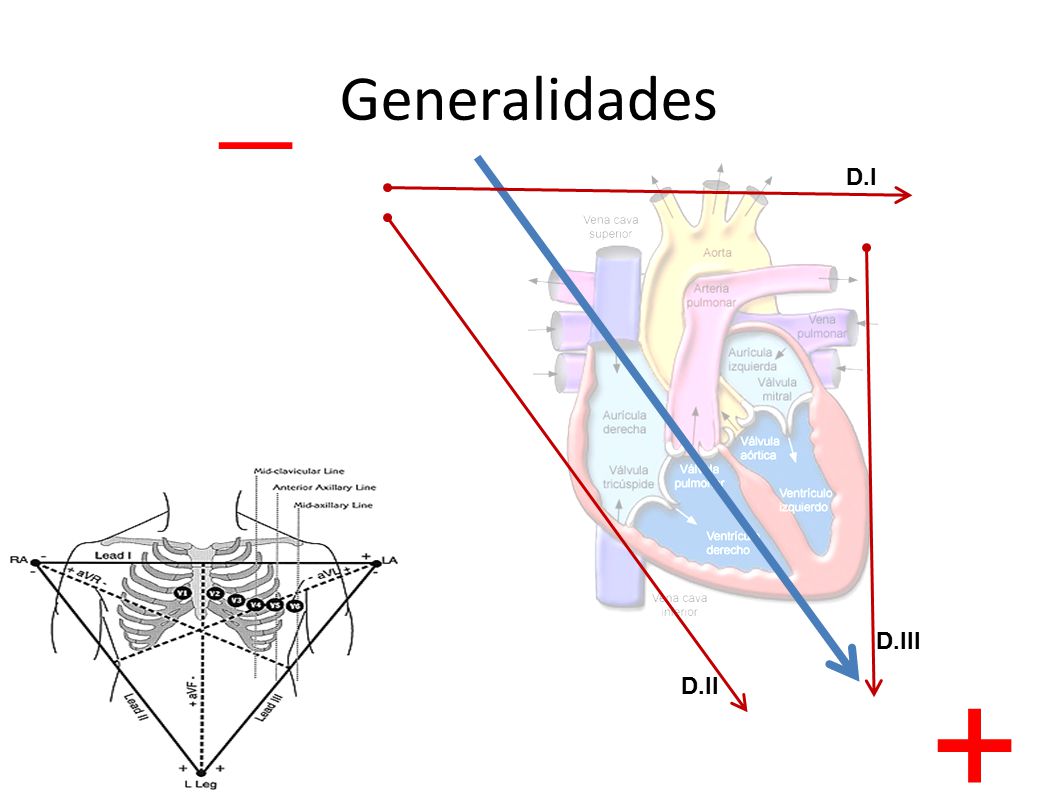

5 Generalidades D.I D.III D.II

6 Generalidades avR avL avF

7 Generalidades

8 INTERPRETACIÓN DE ECGs
1. FRECUENCIA 2. RITMO 2.1. BLOQUEO 3. EJE 4. HIPERTROFIA 5. INFARTO

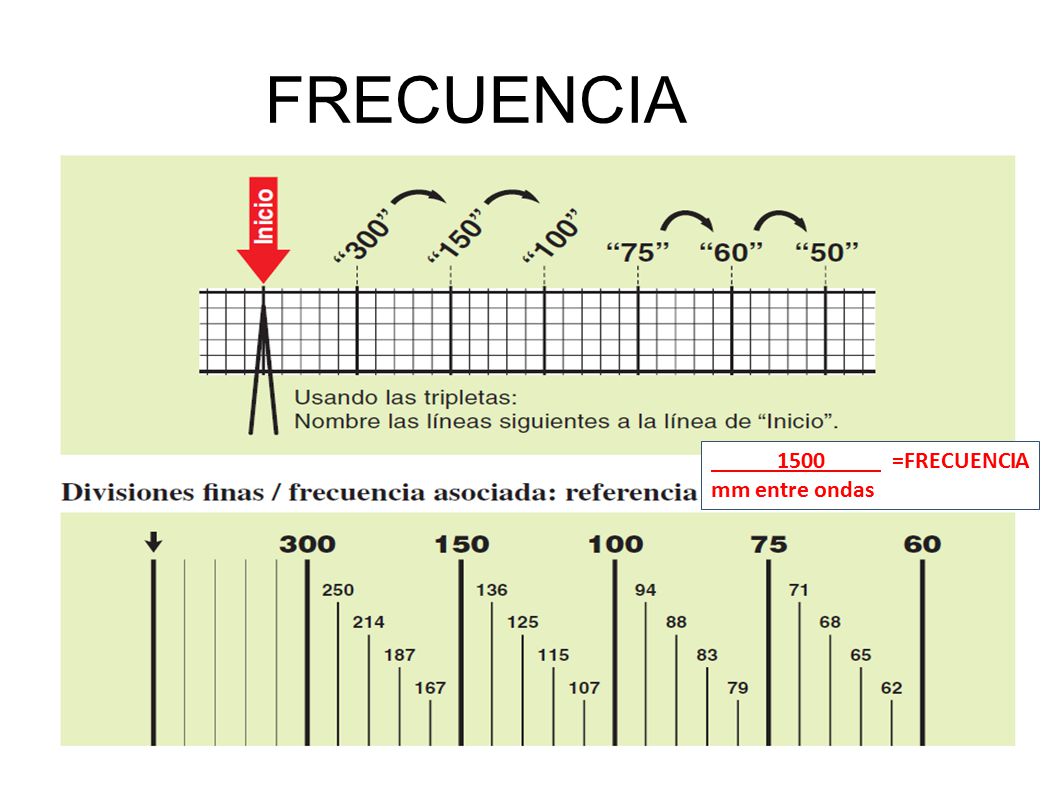

9 FRECUENCIA =FRECUENCIA mm entre ondas

10 FRECUENCIA Ritmo sinusal Ritmos disociados Ritmos irregulares
Bradicardia. Frecuencia < 60 / mín. Taquicardia. Frecuencia < 100 / mín. Ritmos disociados Puede haber ritmos independientes. Determinar frecuencia de cada uno. Ritmos irregulares Frecuencia ventricular general. Tomar pulso al paciente

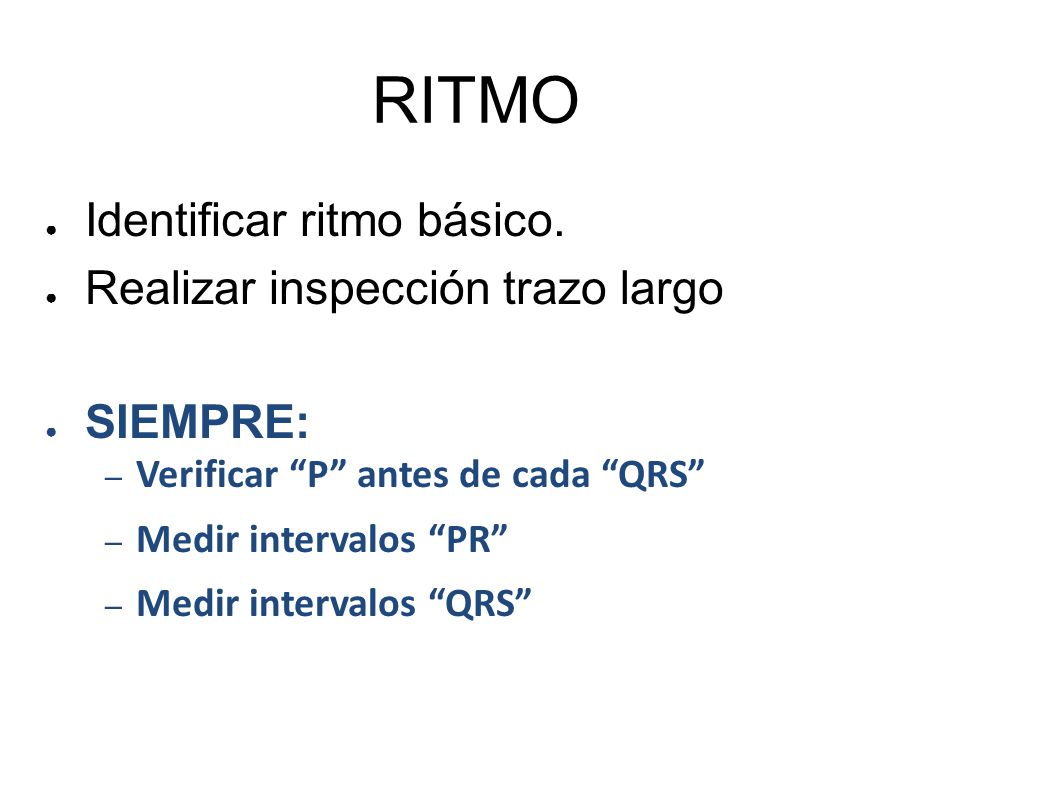

11 RITMO Identificar ritmo básico. Realizar inspección trazo largo
SIEMPRE: Verificar “P” antes de cada “QRS” Medir intervalos “PR” Medir intervalos “QRS”

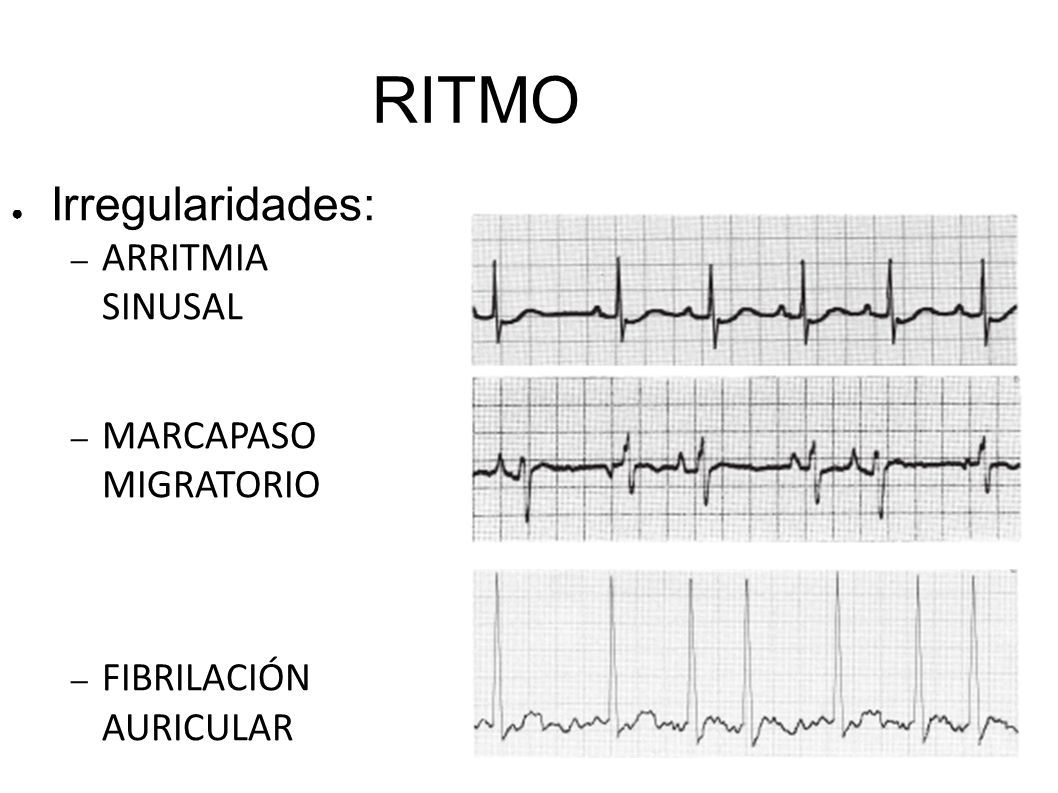

12 RITMO Irregularidades: ARRITMIA SINUSAL MARCAPASO MIGRATORIO
FIBRILACIÓN AURICULAR

13 RITMO ESCAPE. Es la respuesta eléctrica del corazón ante una pausa en el estímulo.

14 RITMO TAQUIARRITMIAS TAQUICARDIA PAROXÍSTICA ALETEO FIBRILACIÓN

15 Urgència /// Emergència

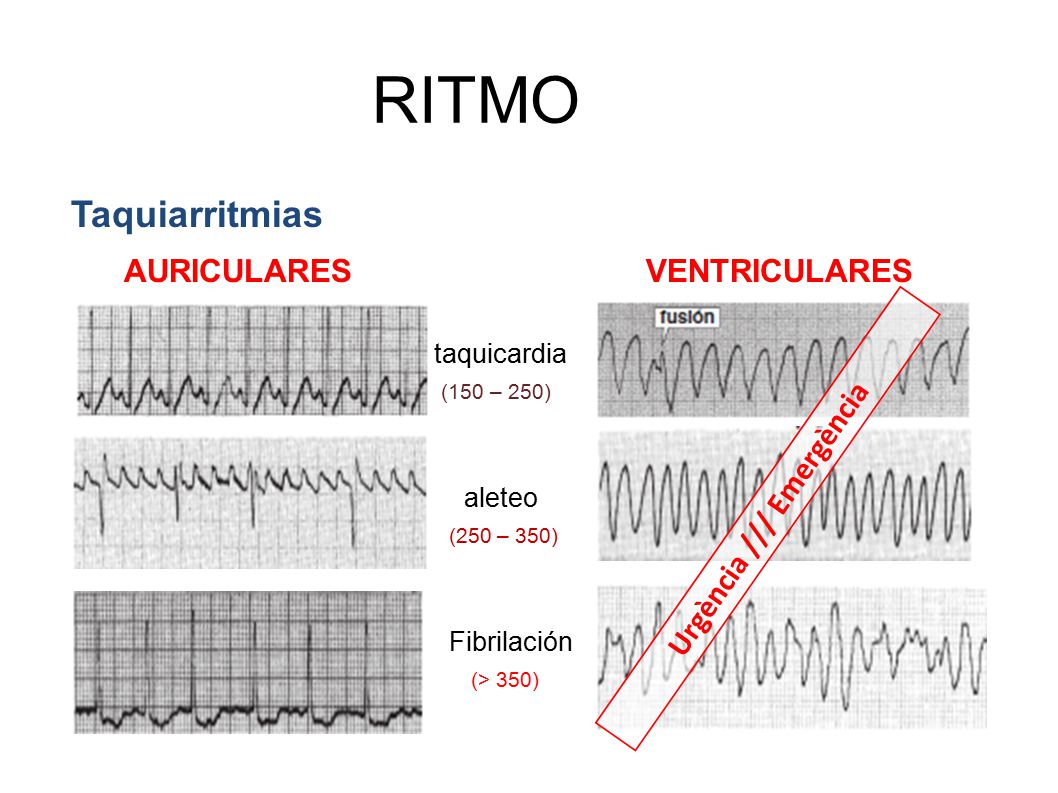

RITMO Taquiarritmias AURICULARES VENTRICULARES taquicardia (150 – 250) aleteo (250 – 350) Fibrilación (> 350) Urgència /// Emergència

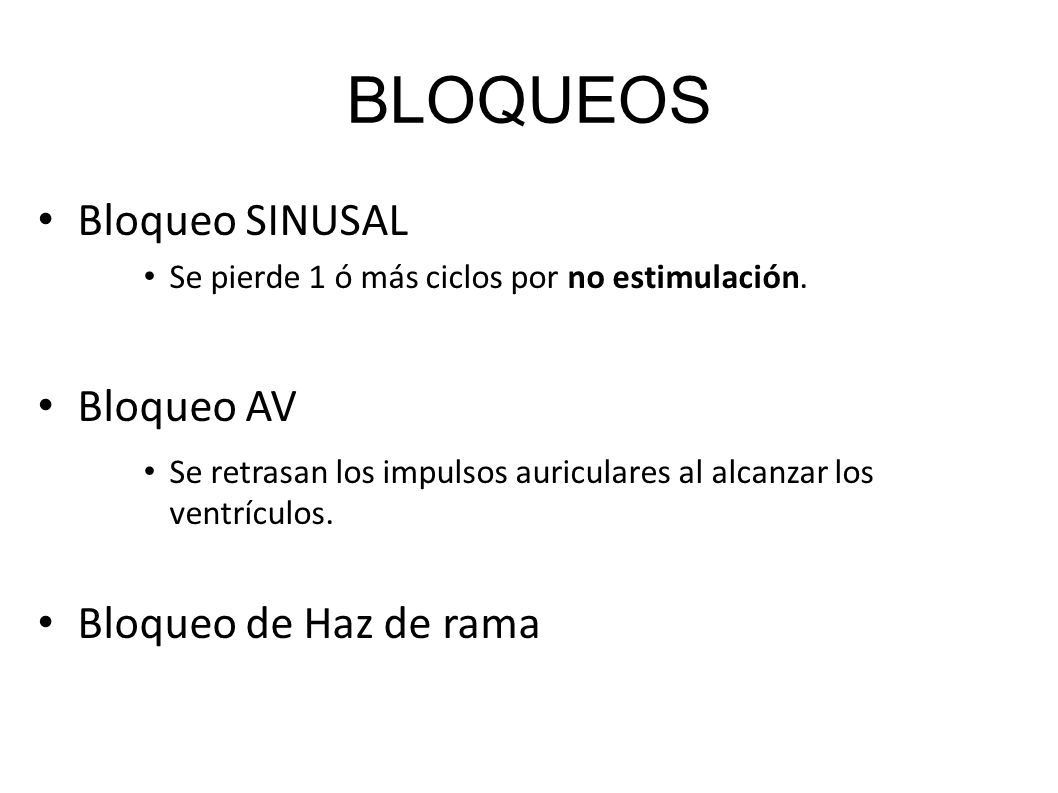

16 BLOQUEOS Bloqueo SINUSAL Bloqueo AV Bloqueo de Haz de rama
Se pierde 1 ó más ciclos por no estimulación. Bloqueo AV Se retrasan los impulsos auriculares al alcanzar los ventrículos. Bloqueo de Haz de rama

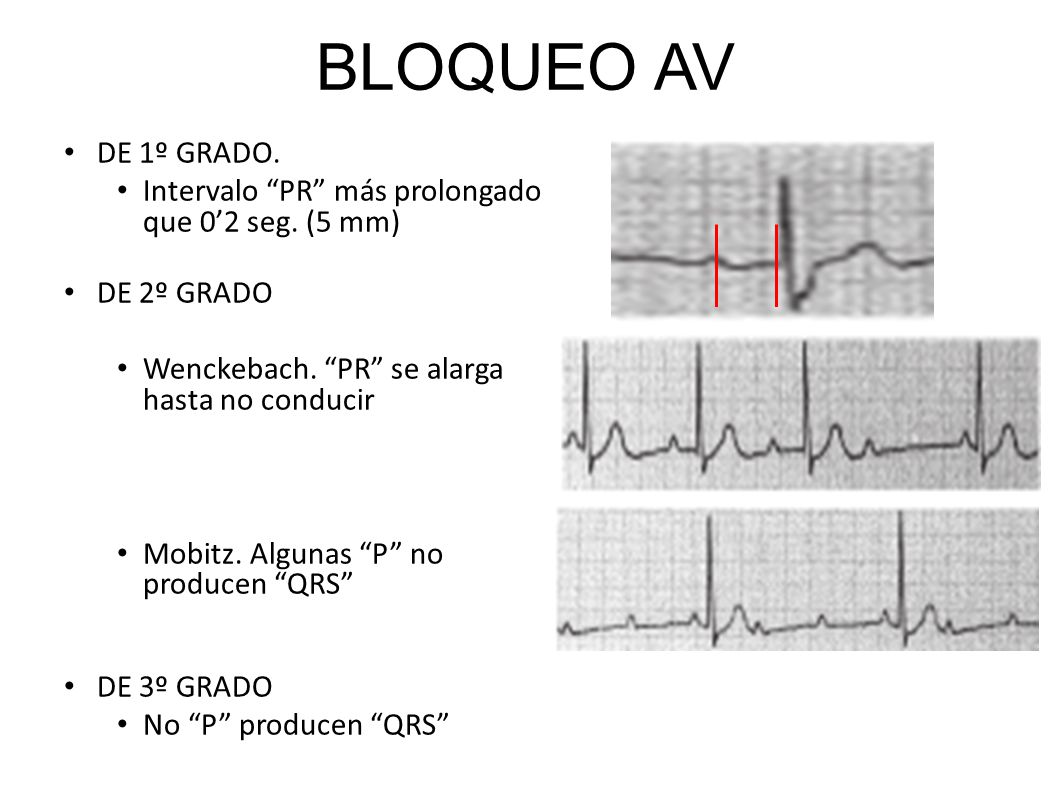

17 BLOQUEO AV DE 1º GRADO. Intervalo “PR” más prolongado que 0’2 seg. (5 mm) DE 2º GRADO Wenckebach. “PR” se alarga hasta no conducir Mobitz. Algunas “P” no producen “QRS” DE 3º GRADO No “P” producen “QRS”

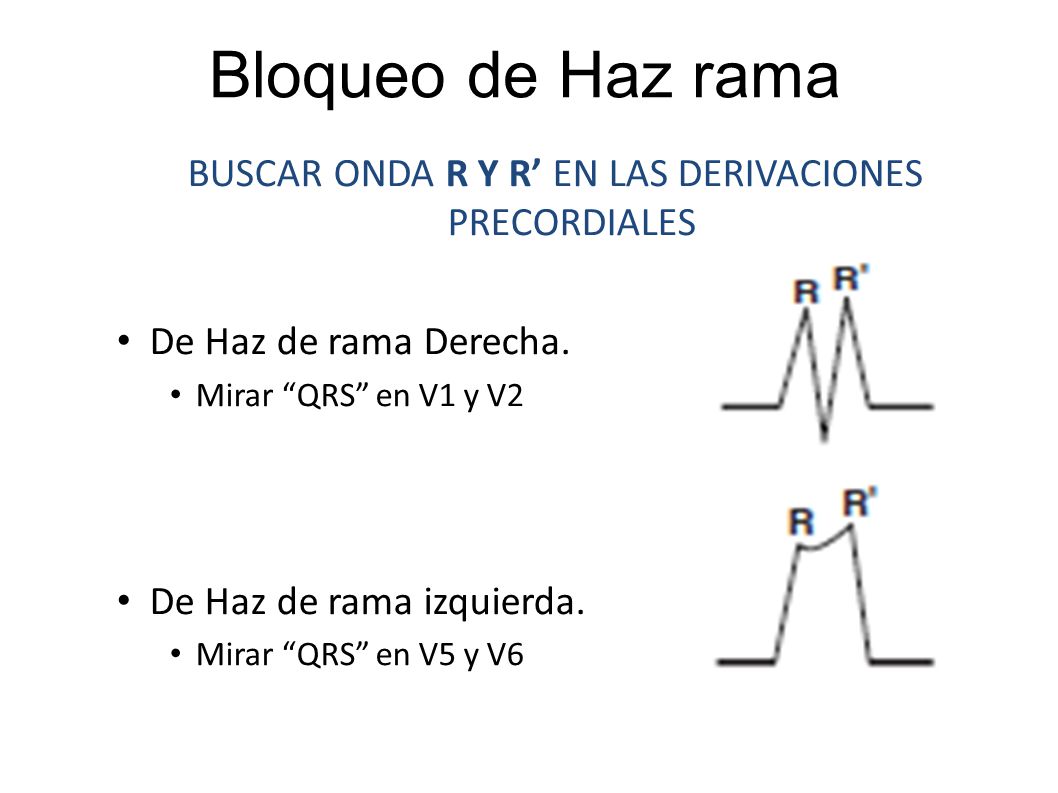

18 BUSCAR ONDA R Y R’ EN LAS DERIVACIONES PRECORDIALES
Bloqueo de Haz rama BUSCAR ONDA R Y R’ EN LAS DERIVACIONES PRECORDIALES De Haz de rama Derecha. Mirar “QRS” en V1 y V2 De Haz de rama izquierda. Mirar “QRS” en V5 y V6

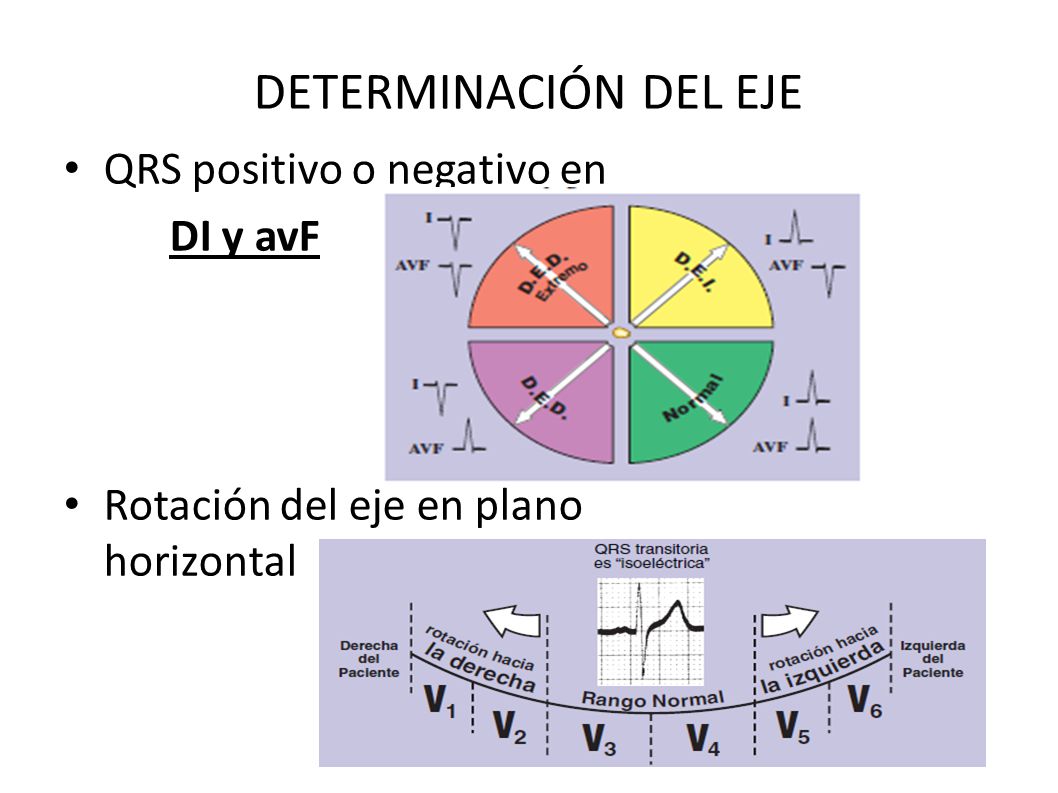

19 DETERMINACIÓN DEL EJE QRS positivo o negativo en DI y avF
Rotación del eje en plano horizontal

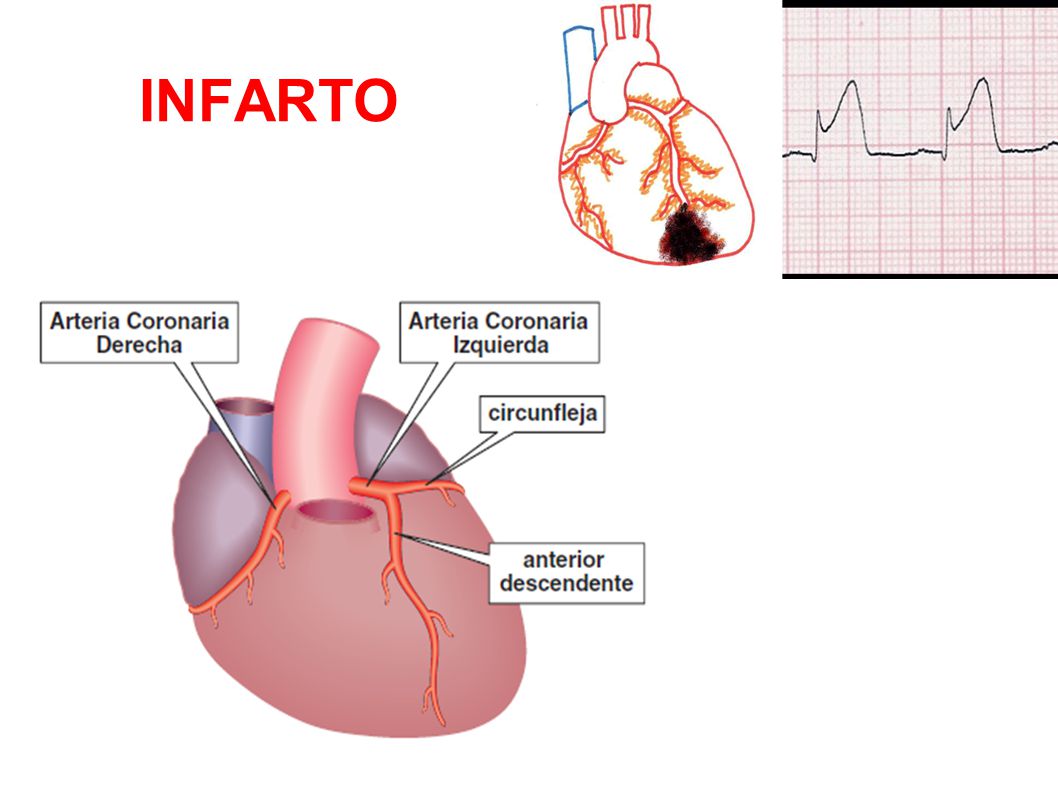

20 INFARTO

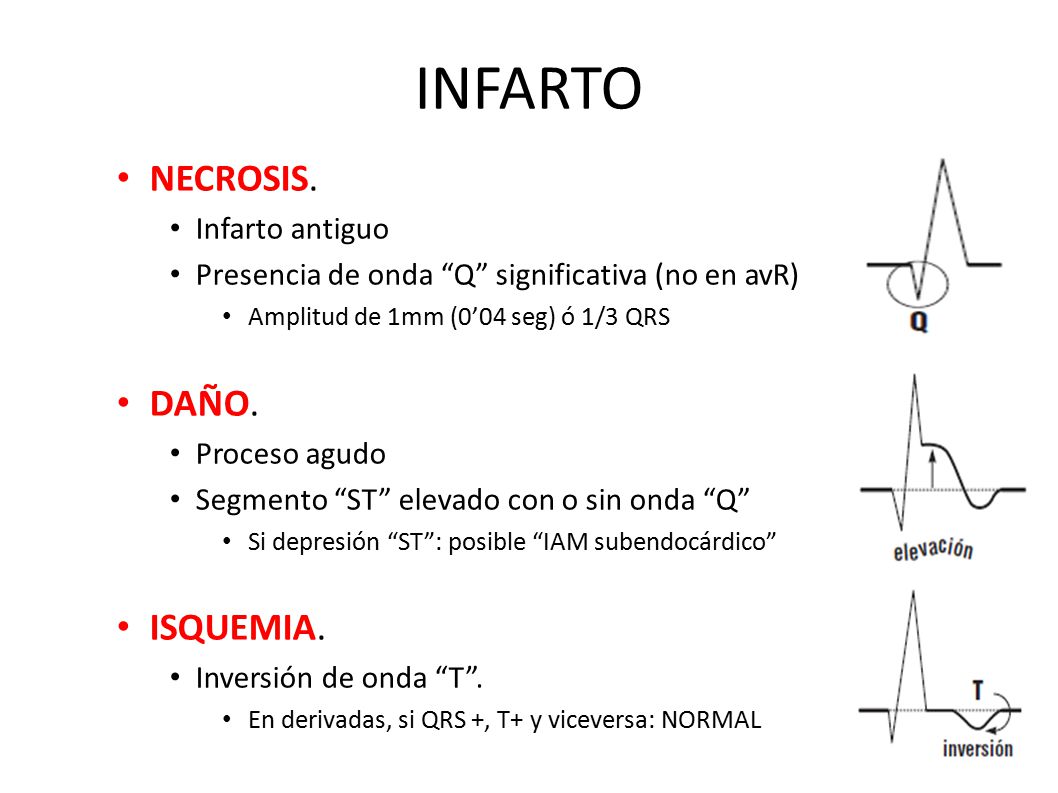

21 INFARTO NECROSIS. DAÑO. ISQUEMIA. Infarto antiguo
Presencia de onda “Q” significativa (no en avR) Amplitud de 1mm (0’04 seg) ó 1/3 QRS DAÑO. Proceso agudo Segmento “ST” elevado con o sin onda “Q” Si depresión “ST”: posible “IAM subendocárdico” ISQUEMIA. Inversión de onda “T”. En derivadas, si QRS +, T+ y viceversa: NORMAL

22 LOCALIZACIÓN DEL IAM
