Vibraciones y ondas (I): Movimiento armónico simple
Tema 3: Vibraciones y ondas (I): Movimiento armónico simple Oscillum: Figura de Pan. Siglo I adne. Museo de Irpina (Italia). Física 2ºBT “Está usted invitado a ver cómo gira la Tierra, en la sala central del Observatorio de París.” Jean-Barnard-Léon Foucault 3 de febrero 1851
2
Estructura de la unidad
Movimiento armónico simple (MAS) Definición Ecuaciones del MAS Comparación con el MCU. Oscilador armónico simple Dinámica Energía Péndulo simple Otras vibraciones Oscilaciones amortiguadas Oscilaciones forzadas Resonancia
3
Vídeo de péndulo Foucault
El péndulo de Foucault El fenómeno se desarrolla con calma; es inevitable, irresistible ... Viéndolo nacer y crecer, nos damos cuenta de que no está en la mano del observador acelerarlo o frenarlo ... Todo el mundo, en su presencia ... se queda pensativo y callado durante unos instantes y por lo general se va con una sensación más apremiante e intensa de nuestra incesante movilidad en el espacio. Vídeo de péndulo Foucault
4
Definición: Movimiento periódico
Movimiento periódico: Variables cinemáticas se repiten a intervalos regulares (periodo)
5
Definición: Movimiento periódico
Vídeo de péndulo (periódico)
6
Definición: Movimiento oscilatorio
Lámpara de Galileo (Duomo de Pisa) Movimiento vibratorio u oscilatorio: desplazamiento periódico sucesivo a uno y otro lado de una posición de equilibrio Vídeo de lámpara oscilando
7
Definición: oscilación
Generalización del concepto oscilación Variación periódica de cualquier magnitud física: campo eléctrico, magnético…
8
Vídeo de tocadiscos y lápiz
Definición: MAS Movimiento armónico simple: movimiento oscilatorio sobre trayectoria recta sometido a la acción de una fuerza “tipo Hooke” Vídeo de tocadiscos y lápiz
9
Definición: MCU proyectado
Animación MCU proyectado a MAS
10
Definición Animación de MAS
11

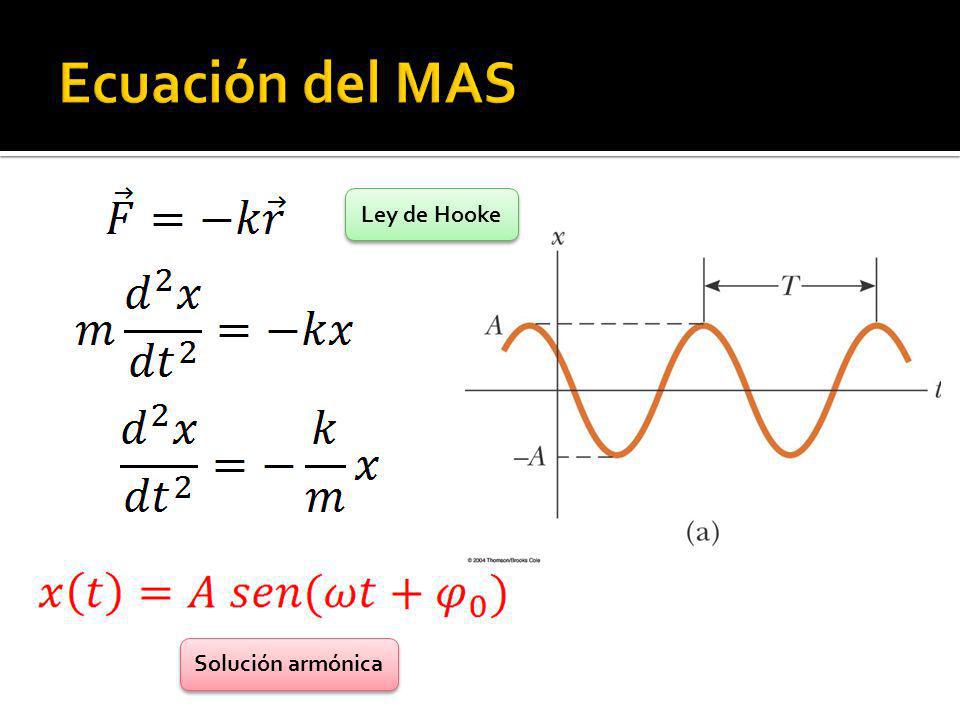

Ecuación del MAS Ley de Hooke Solución armónica
12
Características del MAS: x, A y φ
Fase: argumento de la función armónica. Es adimensional, se mide en radianes. Determina la elongación en función de t. Amplitud: valor máximo de la elongación. Elongación: distancia que separa al móvil del punto de equilibrio en cada instante. Periodo: tiempo que tarda la partícula en realizar una oscilación completa. Centro de oscilación: punto medio de la distancia que separa las dos posiciones extremas.
13
Características del MAS: T, f y ω
Unidad SI Hz=s-1 Frecuencia: número de oscilaciones por unidad de tiempo. El seno es una función periódica con periodo Frecuencia angular o pulsación: número de periodos en unidades de tiempo. Unidad SI rad/s ¡¡¡T, f y ω son independientes de A!!!
14
Características del MAS: φ0
Fase inicial: se mide en radianes, será necesario cuando la posición inicial no coincide con la de equilibrio. Ejemplo:
15
Características del MAS: φ0
Animación de desfases en MAS
16
Características del MAS: ejemplo
La posición máxima se produce cuando el seno se hace 1, es decir que su argumento es π/2 t (s) ωt (rad) sen ωt x(m) T/4 π/2 +1 +A T/2 π 3T/4 3π/2 -1 -A T 2π
17
Características del MAS: ejemplo
18
Cinemática del MAS: velocidad
La velocidad máxima se produce cuando el coseno se hace 1, es decir que su argumento es nulo t (s) ωt (rad) cos ωt v(m/s) +1 +Aω T/4 π/2 T/2 π -1 -Aω 3T/4 3π/2 T 2π + Aω
19
Características del MAS
Vídeo de x, v y a en MAS
20
Cinemática del MAS: aceleración
La aceleración máxima se produce cuando el seno se hace -1, es decir que su argumento es 3π/2 t (s) ωt (rad) sen ωt a(m/s2) T/4 π/2 +1 -Aω2 T/2 π 3T/4 3π/2 -1 Aω2 T 2π
21
Cinemática del MAS: ecuaciones especiales
La aceleración es una función oscilante armónica con un desfase de π rad con respecto a la posición.
22
Cinemática del MAS: ecuaciones especiales
23
Cinemática del MAS: conclusión
La solución armónica de la ecuación diferencial también podría haber sido un coseno, que está desfasado π/2 con respecto al seno.
24
Dinámica del MAS La fuerza que produce un MAS es central (dirección), atractiva (sentido hacia el punto de equilibrio) y proporcional a la distancia al punto de equilibrio. Ley de Hooke 2ª Ley de Newton
25
Dinámica del MAS La pulsación, el periodo y la frecuencia de un MAS dependen de la masa y la constante recuperadora del muelle, pero no de la amplitud
26
La energía mecánica se conserva en un MAS
Energía del MAS La energía mecánica se conserva en un MAS
27
La energía mecánica se conserva en un MAS
Energía del MAS La energía mecánica se conserva en un MAS
28
Animación de energías en MAS
Energía del MAS Animación de energías en MAS
29
Animación de péndulo simple
30
Péndulo simple Un péndulo simple consiste en un hilo inextensible y de masa despreciable, de longitud L, del que se cuelga una masa puntual m y se le hace oscilar en el vacío. El péndulo se comportará realizará un MAS si se somete a pequeñas oscilaciones (θ~O)
31
¡¡¡Y se puede calcular g!!!
Péndulo simple ¡¡¡El periodo del péndulo simple bajo pequeñas oscilaciones no depende de su amplitud!!! ¡¡¡Y se puede calcular g!!!
32
Otros movimientos vibratorios
Vídeos de resonancia, MAS amortiguado y forzado
