Movimientos en dos dimensiones

Presentación del tema: "Movimientos en dos dimensiones"— Transcripción de la presentación:

1 Movimientos en dos dimensiones
TEMA 3. Movimientos en dos dimensiones

2 1. Movimientos en 2 dimensiones
SUPONEMOS MÓVILES PUNTUALESPOSICIÓN QUEDA DETERMINADA POR UN PUNTO P ESTA POSICIÓN SE EXPRESA CON LAS COORDENADAS x E y DE ESTE PUNTO P VECTOR POSICIÓN: SU PUNTO DE APLICACIÓN ES EL ORIGEN DE COORDENADAS Y SU EXTREMO EL PUNTO P, QUE ES EL LUGAR QUE OCUPA EL MÓVIL DISTANCIA QUE SEPARA A UN MÓVIL DEL ORIGEN: MÓDULO DEL VECTOR POSICIÓN ¡¡¡SIEMPRE ES UN VALOR POSITIVO!!!

3 1. MOVIMIENTOS EN 2 DIMENSIONES
VECTOR DESPLAZAMIENTO: PROPORCIONA EL DESPLAZAMIENTO DE UN MÓVIL PUNTUAL ENTRE DOS INSTANTES t1 Y t2 SU ORIGEN ES LA POSICIÓN EN EL INSTANTE t1 Y SU EXTREMO LA POSICIÓN EN EL INSTANTE t2

4 1. MOVIMIENTOS EN 2 DIMENSIONES
ECUACIÓN DE LA TRAYECTORIA: EXPRESA LA COORDENADA y EN FUNCIÓN DE LA COORDENADA x LA TRAYECTORIA ES LA LÍNEA QUE DESCRIBEN LAS SUCESIVAS POSICIONES DEL MÓVIL SE CALCULA DESPEJANDO t DE LA EXPRESIÓN DE LA COORDENADA x Y SUSTITUYENDO EN LA EXPRESIÓN DE LA y

5 2. VELOCIDAD VELOCIDAD MEDIA: El vector velocidad media entre dos instantes es el cociente del vector desplazamiento entre el intervalo de tiempo transcurrido Los vectores vm y Dr son paralelos en cada intervalo considerado

6 2. VELOCIDAD VELOCIDAD INSTANTÁNEA: Es el vector velocidad media evaluado en un tiempo muy pequeño (tiende a 0) La dirección del vector velocidad instantánea es tangente a la trayectoria en cada punto

7 3. aceleración VECTOR ACELERACIÓN MEDIA: COCIENTE ENTRE LA VARIACIÓN DEL VECTOR VELOCIDAD EN DOS INSTANTES t1 Y t2 Y EL INTERVALO DE TIEMPO TRANSCURRIDO EL VECTOR VELOCIDAD PUEDE VARIAR PORQUE: VARÍA EL MÓDULO VARÍA LA DIRECCIÓN VARÍA MÓDULO Y DIRECCIÓN

8 3. aceleración VECTOR ACELERACIÓN INSTANTÁNEA: ES LA ACELERACIÓN DE UN MÓVIL EN UN INSTANTE DETERMINADO SERÁ TANGENTE A LA TRAYECTORIA EN MOVIMIENTOS RECTILÍNEOS SERÁ PERPENDICULAR A LA TRAYECTORIA EN LOS MOVIMIENTOS CIRCULARES

9 3. Aceleración: COMPONENTES INTRÍNSECAS
COMPONENTE TANGENCIAL MIDE LA VARIACIÓN DEL MÓDULO DEL VECTOR VELOCIDAD CON RESPECTO DEL TIEMPO ES TANGENTE A LA TRAYECTORIA EN CADA INSTANTE Y SU SENTIDO ES EL DEL MOVIMIENTO SI EL MÓDULO DE LA VELOCIDAD AUMENTA Y EL CONTRARIO SI EL MÓDULO VELOCIDAD DISMINUYE

10 3. Aceleración: COMPONENTES INTRÍNSECAS
COMPONENTE NORMAL MIDE LA VARIACIÓN DE LA DIRECCIÓN Y SENTIDO DEL VECTOR VELOCIDAD SE ENCUENTRA SOBRE EL EJE NORMAL A LA TRAYECTORIA EN CADA INSTANTE Y SU SENTIDO ES SIEMPRE HACIA EL INTERIOR DE LA CURVA R ES EL RADIO DE LA CURVATURA DE LA TRAYECTORIA EN CADA PUNTO

11 3. Aceleración: COMPONENTES INTRÍNSECAS

12 4. Movimiento circular TRAYECTORIA DEL MÓVIL: CIRCUNFERENCIA
MAGNITUDES CARACTERÍSTICAS: POSICIÓN ANGULAR (j) RADIO DE LA TRAYECTORIA (r) POSICIÓN LINEAL (s)  Es el arco recorrido s = j ·r s y r en metros j en radianes

13 4. Movimiento circular DESPLAZAMIENTO ANGULAR: ÁNGULO DESCRITO POR EL MÓVIL Dj = j2 - j1 DESPLAZAMIENTO LINEAL: ARCO RECORRIDO POR EL MÓVIL Ds = s2 – s1 RELACIÓN DESPLAZAMIENTO ANGULAR Y DESPLAZAMIENTO LINEAL Ds = Dj ·r

14 4. MOVIMIENTO CIRCULAR VELOCIDAD MEDIA LINEAL: se mide en m/s
VELOCIDAD MEDIA ANGULAR: se mide en rad/s RELACIÓN VELOCIDAD ANGULAR-LINEAL: vm=wm·R

15 4. Movimiento circular MCU = MOVIMIENTO CIRCULAR UNIFORME
TRAYECTORIA CIRCULAR VELOCIDAD LINEAL Y VELOCIDAD ANGULAR CONSTANTES (v=cte; w=cte) VECTOR VELOCIDAD TIENE DE MÓDULO v = w·R=cte Y DIRECCIÓN TANGENTE A LA TRAYECTORIA CIRCULAR VECTOR ACELERACIÓN TIENE DE MÓDULO EL VALOR DE LA ACELERACIÓN NORMAL (CTE), SU DIRECCIÓN ES LA DEL RADIO Y SU SENTIDO HACIA EL CENTRO DE LA CIRCUNFERENCIA (aceleración centrípeta)

16 4. Movimiento circular MCU = MOVIMIENTO CIRCULAR UNIFORME
PERÍODO (T): tiempo que tarda el móvil en realizar una vuelta completa. Se mide en segundos FRECUENCIA (f): número de vueltas que realiza el móvil en un segundo. Se mide en s-1

17 5. Composición de movimientos
5.1. DOS MRU PERPENDICULARES EJEMPLO: BARCA QUE CRUZA UN RÍO El movimiento real de la barca está compuesto por: MRU perpendicular a la orilla del río, debido al esfuerzo de los remeros. MRU paralelo a la orilla por la corriente del río.

18 5. Composición de movimientos
5.1. DOS MRU PERPENDICULARES EJEMPLO: BARCA QUE CRUZA UN RÍO vx= vcorriente río = cte vy=vbarca=cte x= vcorriente río ·t y= vbarca·t

19 5. Composición de movimientos
EJEMPLO: BARCA QUE CRUZA UN RÍO. CÁLCULO DE MAGNITUDES 1. Tiempo que tarda la barca en cruzar la anchura del río  y= vbarca·t 2. Desviación que sufre la barca  x= vcorriente río ·t 3. Distancia total recorrida por la barca  4. Ángulo de inclinación respecto de la orilla  5.Ecuación trayectoria  x= vcorriente río ·t y= vbarca·t

20 5. Composición de movimientos
5.2. TIRO PARABÓLICO EJEMPLOS: BALÓN CHUTADO POR UN FUTBOLISTA, LANZAMIENTO PELOTA DE TENIS O DE GOLF, … ES EL QUE SIGUEN LOS OBJETOS LANZADOS HORIZONTAL U OBLICUAMENTE

21 5. Composición de movimientos
5.2. TIRO PARABÓLICO El movimiento real está compuesto por: MRU en el eje horizontal (suponemos nulo el rozamiento con el aire y la acción del viento; a=0) MRUA en el eje vertical porque actúa la gravedad, vertical y hacia abajo

22 5. Composición de movimientos
5.2. TIRO PARABÓLICO CONVENIO DE SIGNOS: ORIGEN DE COORDENADAS: SUELO EN LA VERTICAL DE LANZAMIENTO (x0 = 0 ; y0 valdrá 0 cuando el objeto se lanza desde el suelo) VELOCIDAD: LA COMPONENTE VERTICAL ES POSITIVA CUANDO EL SENTIDO ES HACIA ARRIBA Y NEGATIVA HACIA ABAJO. LA HORIZONTAL SIEMPRE ES POSITIVA ACELERACIÓN: EN LA VERTICAL ACTÚA LA GRAVEDAD, QUE TIENE VALOR NEGATIVO PORQUE VA HACIA ABAJO

23 5.2. MOVIMIENTO PARABÓLICO.ECUACIONES
EJE HORIZONTAL (MRU): vx = v0x=v0·cos a = cte x= x0+v0x·t  x = x0 +v0·cos a ·t EJE VERTICAL (MRUA): vy = v0y-g·t = v0·sena - g·t y = y0+v0y·t + 0,5·a·t2  y = y0 +v0·sena ·t-0,5·g·t2

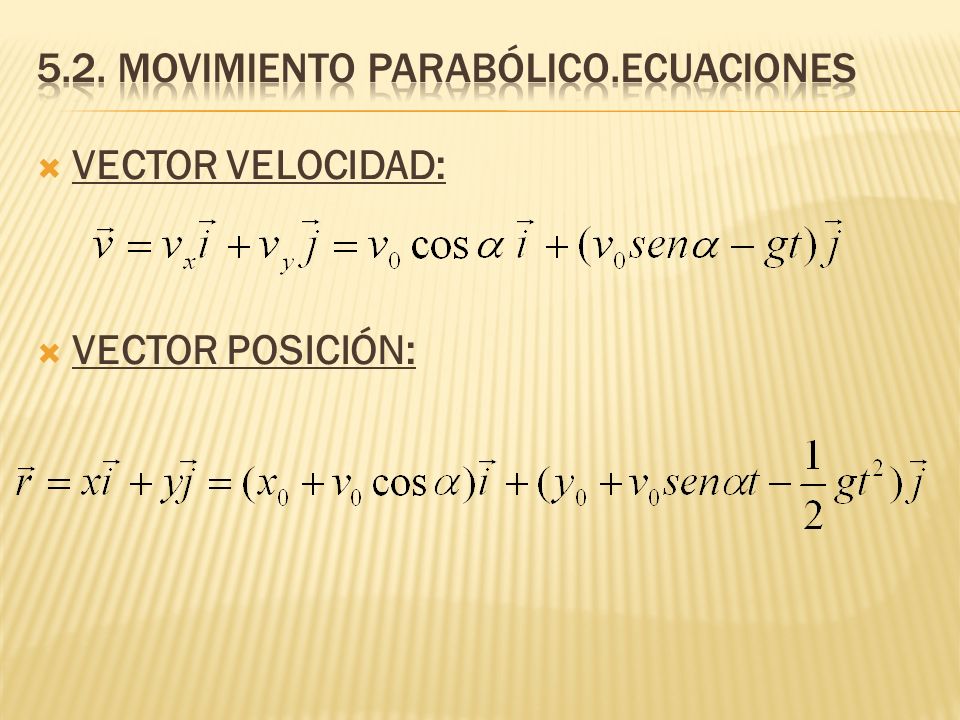

24 5.2. MOVIMIENTO PARABÓLICO.ECUACIONES
VECTOR VELOCIDAD: VECTOR POSICIÓN:

25 5.2. MOVIMIENTO PARABÓLICO. Resolución de actividades
COMPONENTES INICIALES DE LA VELOCIDAD: v0x=v0·cosa v0y=v0·sena ALTURA MÁXIMA: Cuando se alcanza, vy=0 PUNTO DE IMPACTO EN EL SUELO (alcance): Cuando se alcanza, y = 0 SI a>0º SI a=0º SI a<0º v0x=v0·cosa v0x=v0· v0y=v0·sena v0y=0 v0y=-v0·sena

26 5.2. MOVIMIENTO PARABÓLICO. Resolución de actividades
VELOCIDAD FINAL: Si conocemos el tiempo total, podemos calcular las dos componentes de la velocidad ECUACIÓN DE LA TRAYECTORIA (y (x)):
