1 Interconexiones en el SING
“Desafíos y Oportunidades de negocios en la industria Energética de la región de Antofagasta” Raúl Moreno Tornería Subdirector de Operación CDEC-SING Antofagasta, 6 de mayo de 2016

2 Características del SING Interconexiones regionales

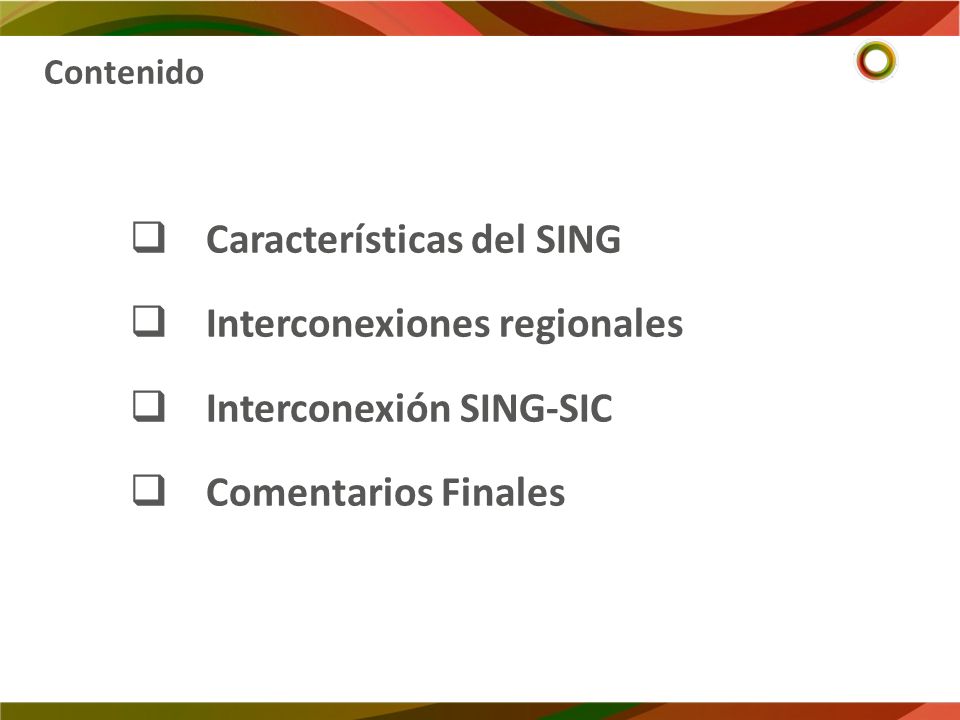

Contenido Características del SING Interconexiones regionales Interconexión SING-SIC Comentarios Finales

3 Características del SING

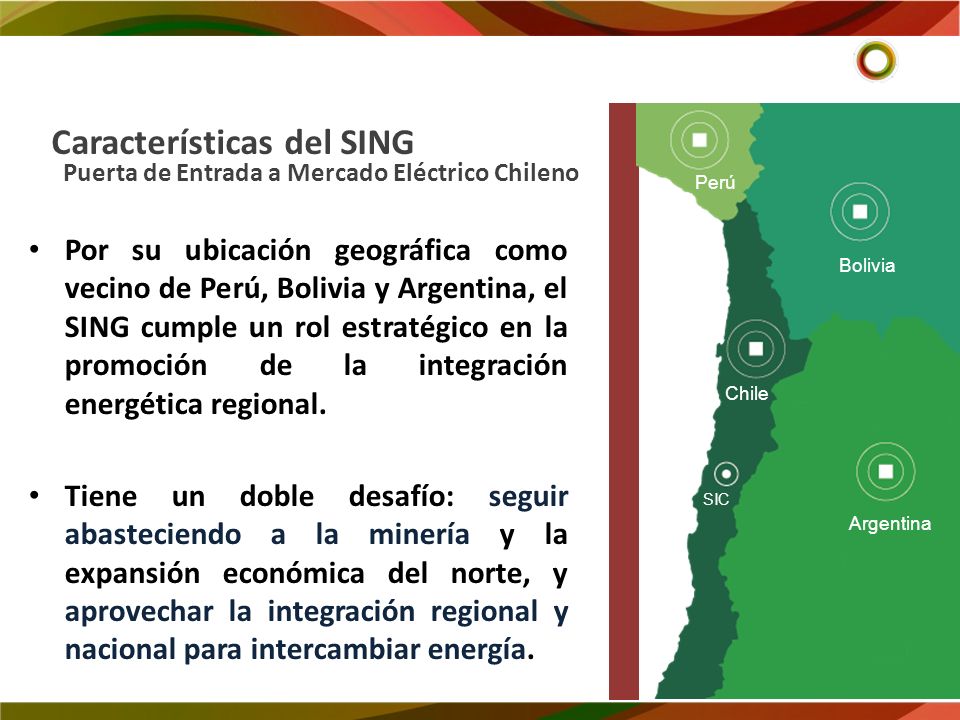

Chile Bolivia Argentina Perú SIC Características del SING Puerta de Entrada a Mercado Eléctrico Chileno Perú Por su ubicación geográfica como vecino de Perú, Bolivia y Argentina, el SING cumple un rol estratégico en la promoción de la integración energética regional. Tiene un doble desafío: seguir abasteciendo a la minería y la expansión económica del norte, y aprovechar la integración regional y nacional para intercambiar energía. Bolivia Chile SIC Argentina

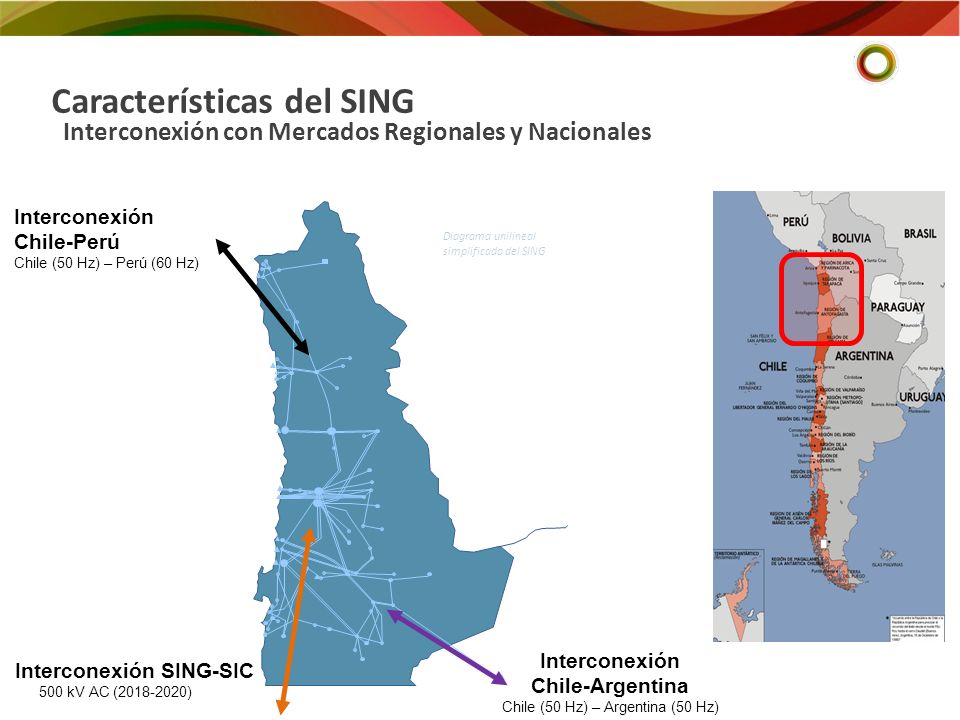

4 Chile (50 Hz) – Argentina (50 Hz)
Características del SING Interconexión con Mercados Regionales y Nacionales Interconexión Chile-Perú Chile (50 Hz) – Perú (60 Hz) Diagrama unilineal simplificado del SING Interconexión Chile-Argentina Chile (50 Hz) – Argentina (50 Hz) Interconexión SING-SIC 500 kV AC ( )

5 Interconexiones regionales: SING-SADI
Decreto N°7 de 2015: Autoriza a Empresa AES GENER S.A. a exportar energía eléctrica a la República Argentina. Línea 1x345 kV Andes-Salta, 408 km de longitud, propiedad de AES GENER S.A.. Capacidad térmica de la línea es 770 MVA. Decreto autoriza flujo máximo de 200 MW de modo de minimizar impacto en caso de contingencias. Decreto dura hasta que se produzca interconexión SIC-SING, ocasión en la que se debe reevaluar. Perú Bolivia Chile SIC Argentina

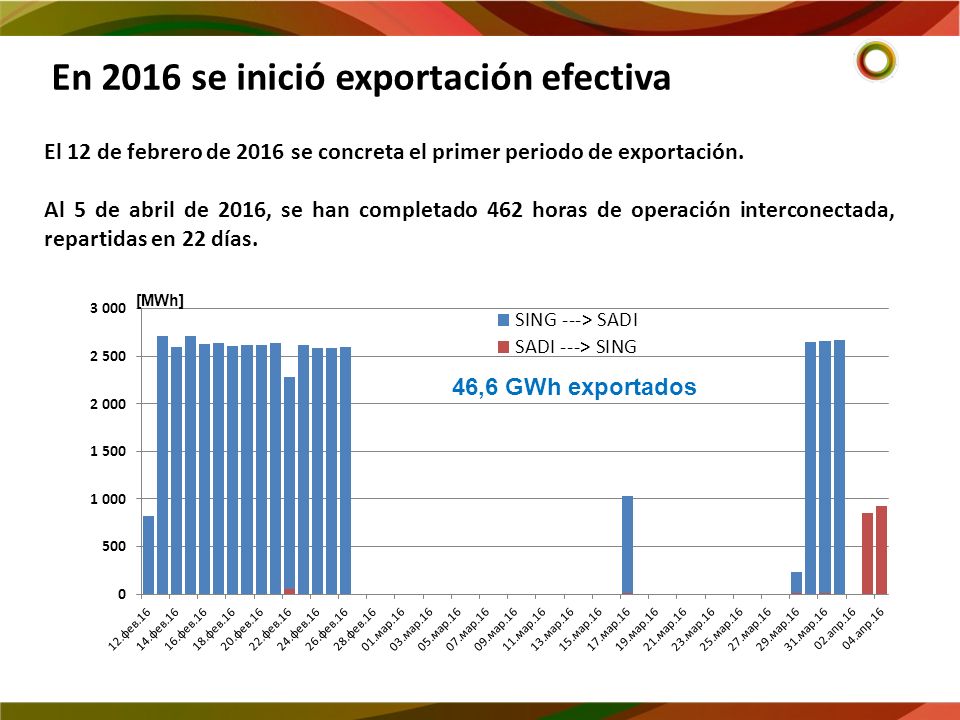

6 En 2016 se inició exportación efectiva
El 12 de febrero de 2016 se concreta el primer periodo de exportación. Al 5 de abril de 2016, se han completado 462 horas de operación interconectada, repartidas en 22 días. [MWh] 46,6 GWh exportados

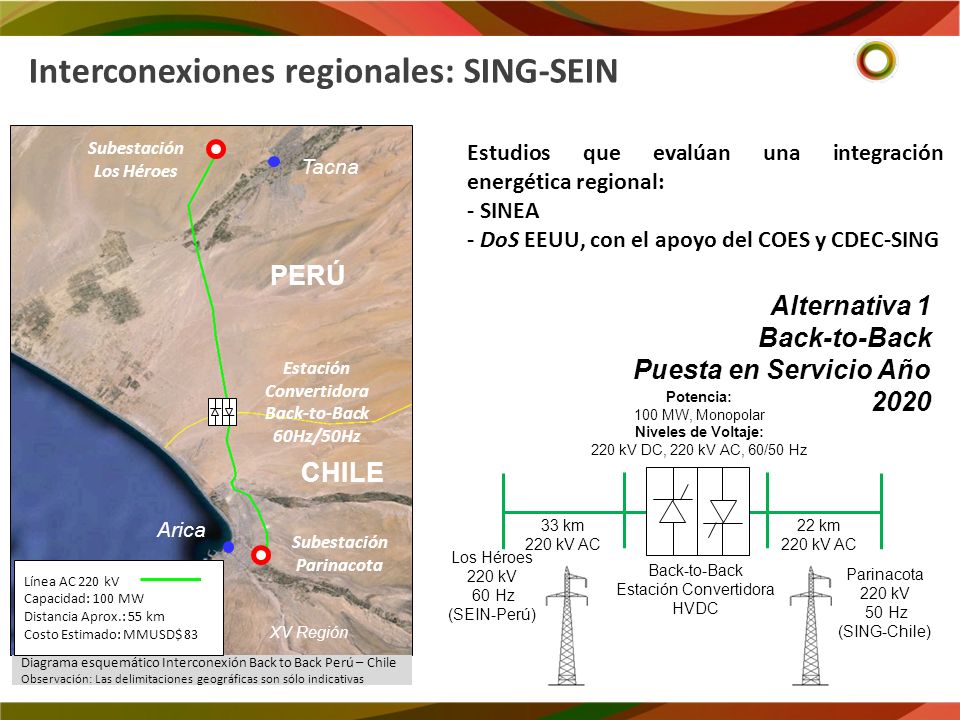

7 Estación Convertidora Back-to-Back Subestación Parinacota
Interconexiones regionales: SING-SEIN Subestación Los Héroes Estudios que evalúan una integración energética regional: - SINEA - DoS EEUU, con el apoyo del COES y CDEC-SING Tacna PERÚ Alternativa 1 Back-to-Back Puesta en Servicio Año 2020 Estación Convertidora Back-to-Back 60Hz/50Hz Potencia: 100 MW, Monopolar Niveles de Voltaje: 220 kV DC, 220 kV AC, 60/50 Hz CHILE Arica 33 km 220 kV AC 22 km 220 kV AC Subestación Parinacota Los Héroes 220 kV 60 Hz (SEIN-Perú) Línea AC 220 kV Capacidad: 100 MW Distancia Aprox.: 55 km Costo Estimado: MMUSD$ 83 Back-to-Back Estación Convertidora HVDC Parinacota 220 kV 50 Hz (SING-Chile) XV Región Diagrama esquemático Interconexión Back to Back Perú – Chile Observación: Las delimitaciones geográficas son sólo indicativas

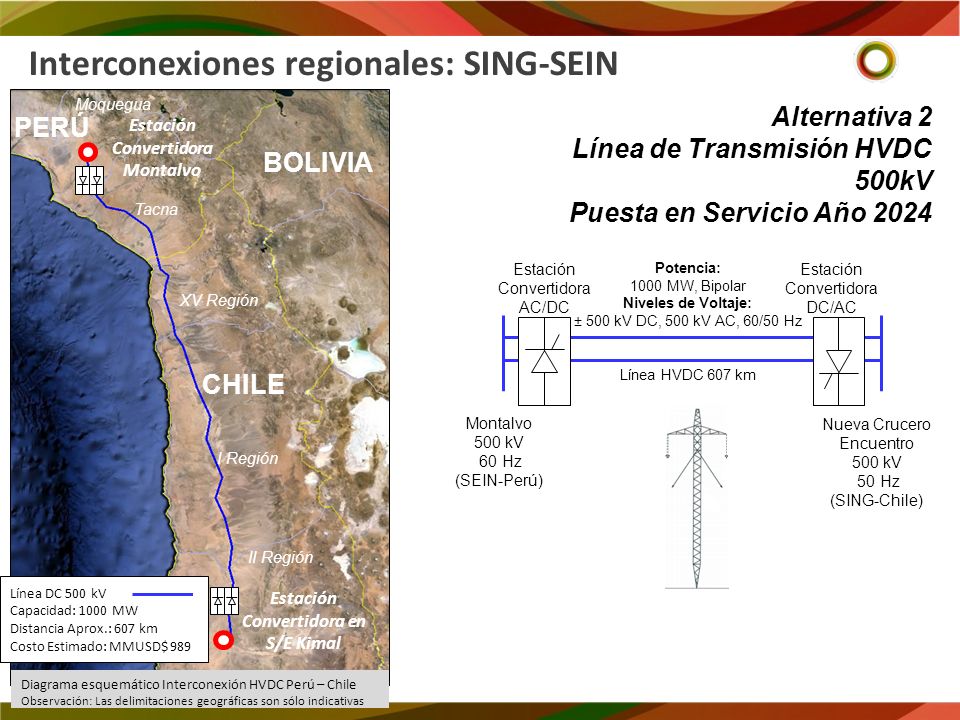

8 Estación Convertidora Montalvo Estación Convertidora en S/E Kimal
Interconexiones regionales: SING-SEIN Moquegua Alternativa 2 Línea de Transmisión HVDC 500kV Puesta en Servicio Año 2024 PERÚ Estación Convertidora Montalvo BOLIVIA Tacna Estación Convertidora AC/DC Potencia: 1000 MW, Bipolar Niveles de Voltaje: ± 500 kV DC, 500 kV AC, 60/50 Hz Estación Convertidora DC/AC XV Región CHILE Línea HVDC 607 km Montalvo 500 kV 60 Hz (SEIN-Perú) Nueva Crucero Encuentro 500 kV 50 Hz (SING-Chile) I Región II Región Línea DC 500 kV Capacidad: 1000 MW Distancia Aprox.: 607 km Costo Estimado: MMUSD$ 989 Estación Convertidora en S/E Kimal Diagrama esquemático Interconexión HVDC Perú – Chile Observación: Las delimitaciones geográficas son sólo indicativas

9 Interconexión entre SING y SIC
SISTEMA INTERCONECTADO DEL NORTE GRANDE (SING) -> CDEC-SING (*) Capacidad Inst. / Demanda Máx / MW Clientes Precio Regulado / No Reg. 11% / 89% Hidro/ Gas/Carbón/Petróleo/ Eólico /Solar 0,4%/ 35,2%/51,0%/8,8%/ 2,2%/ 2,5% Longitud 600 km Población 6% SISTEMA INTERCONECTADO CENTRAL (SIC) -> CDEC-SIC (*) Capacidad Inst. / Demanda Máx / MW Clientes Precio Regulado / No Reg. 70% / 30% Hidro/ Gas/Carbón/Petróleo/ Eólico /Solar 40,7%/ 11,7%/18,9%/20,8%/5,1%/ 2,8% Longitud 1800 km Población 92% (*) Desde 2017 habrá un solo coordinador del sistema eléctrico chileno Capacidad Instalada : 44 MW Demanda Máxima : 22 MW Aysén Magallanes Capacidad Instalada : 118 MW Demanda Máxima : 51 MW

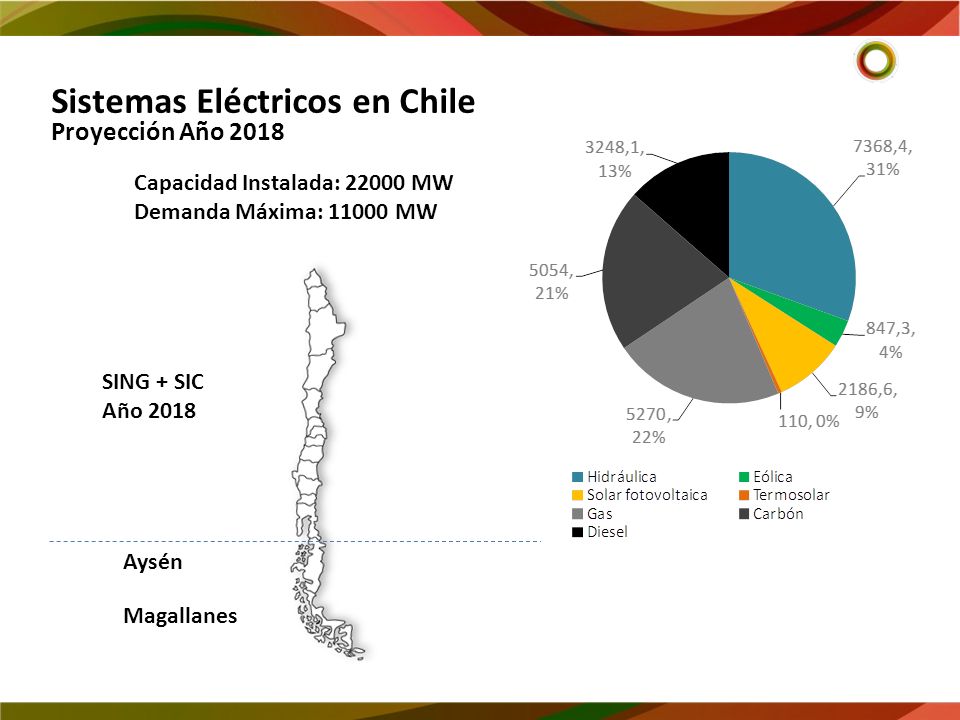

10 Sistemas Eléctricos en Chile
Proyección Año 2018 Capacidad Instalada: MW Demanda Máxima: MW SING + SIC Año 2018 Aysén Magallanes

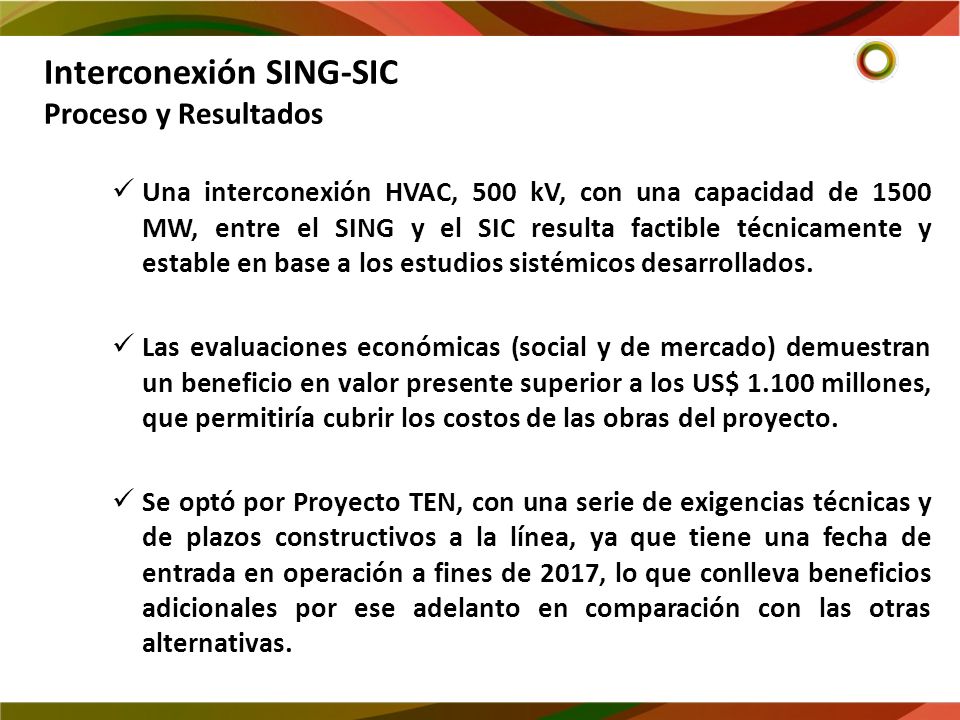

11 Interconexión SING-SIC
Proceso y Resultados Una interconexión HVAC, 500 kV, con una capacidad de 1500 MW, entre el SING y el SIC resulta factible técnicamente y estable en base a los estudios sistémicos desarrollados. Las evaluaciones económicas (social y de mercado) demuestran un beneficio en valor presente superior a los US$ millones, que permitiría cubrir los costos de las obras del proyecto. Se optó por Proyecto TEN, con una serie de exigencias técnicas y de plazos constructivos a la línea, ya que tiene una fecha de entrada en operación a fines de 2017, lo que conlleva beneficios adicionales por ese adelanto en comparación con las otras alternativas.

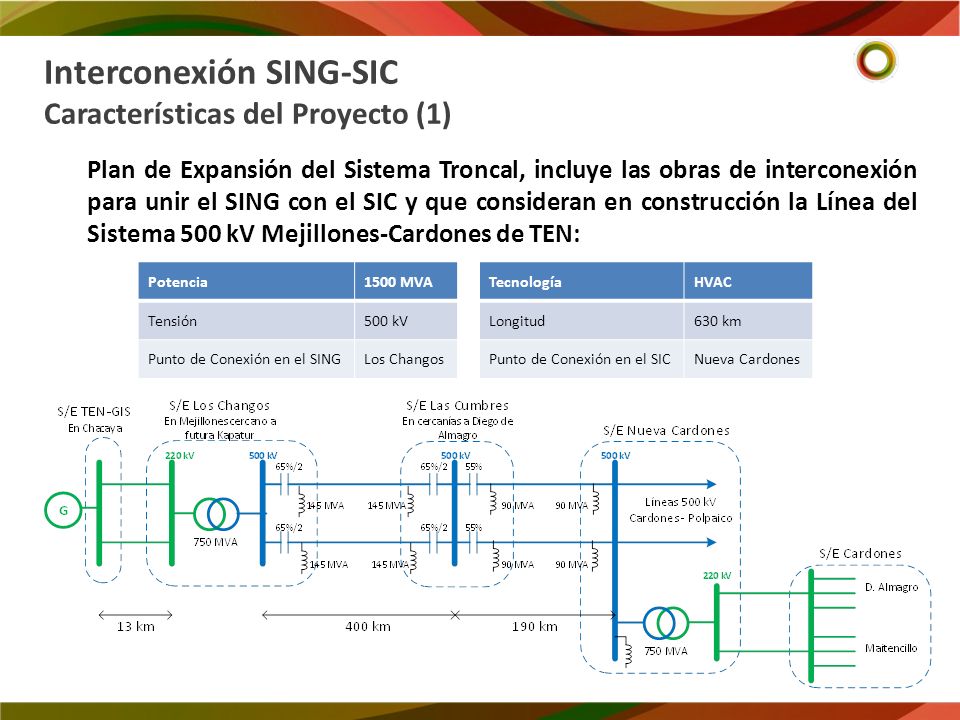

12 Interconexión SING-SIC
Características del Proyecto (1) Plan de Expansión del Sistema Troncal, incluye las obras de interconexión para unir el SING con el SIC y que consideran en construcción la Línea del Sistema 500 kV Mejillones-Cardones de TEN: Potencia 1500 MVA Tecnología HVAC Tensión 500 kV Longitud 630 km Punto de Conexión en el SING Los Changos Punto de Conexión en el SIC Nueva Cardones

13 Interconexión SING-SIC
Características del Proyecto (2) Adicionalmente el Plan de Expansión considera inversiones con un Valor de Inversión referencial de US$ 174 millones, correspondiente a: Nueva línea 2x220 kV Los Changos – Kapatur, 1500 MW, con un plazo constructivo de 24 meses. Nueva línea 2x500 kV Los Changos – Kimal (Nueva Crucero Encuentro), 1500 MW, con un plazo constructivo de 54 meses. Nuevos bancos de autotransformadores 500/220 kV, 2x750 MVA, en Subestación Kimal, con un plazo constructivo de 54 meses. Nuevo banco de autotransformadores 500/220 kV, 750 MVA, en Subestación Los Changos, con un plazo constructivo de 54 meses.

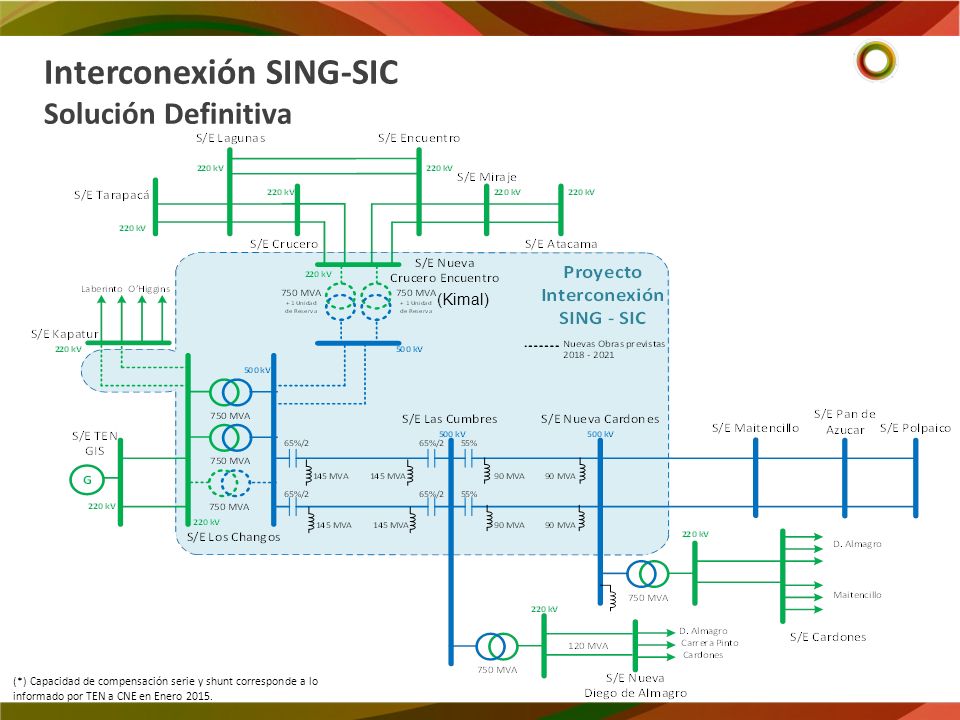

14 Interconexión SING-SIC
Solución Definitiva (Kimal) (*) Capacidad de compensación serie y shunt corresponde a lo informado por TEN a CNE en Enero 2015.

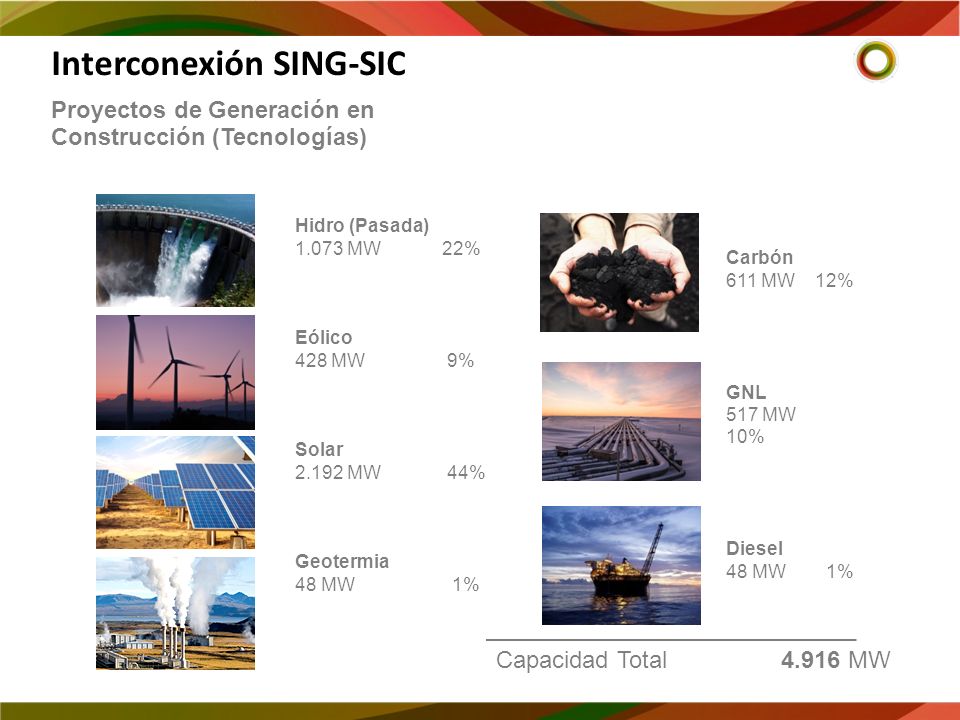

15 Interconexión SING-SIC
Proyectos de Generación en Construcción (Tecnologías) Hidro (Pasada) 1.073 MW % Eólico 428 MW % Solar 2.192 MW % Geotermia 48 MW % Carbón 611 MW 12% GNL 517 MW % Diesel 48 MW % Capacidad Total MW

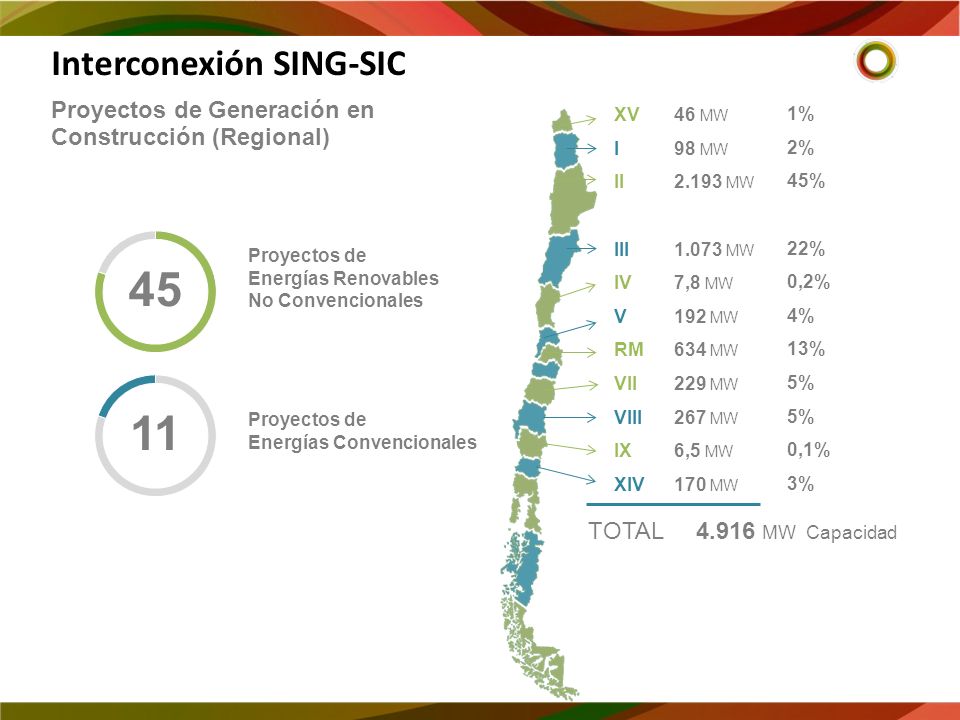

16 45 11 Interconexión SING-SIC
Proyectos de Generación en Construcción (Regional) XV I II III IV V RM VII VIII IX XIV 46 MW 98 MW 2.193 MW 1.073 MW 7,8 MW 192 MW 634 MW 229 MW 267 MW 6,5 MW 170 MW 1% 2% 45% 22% 0,2% 4% 13% 5% 0,1% 3% Proyectos de Energías Renovables No Convencionales 45 11 Proyectos de Energías Convencionales TOTAL MW Capacidad

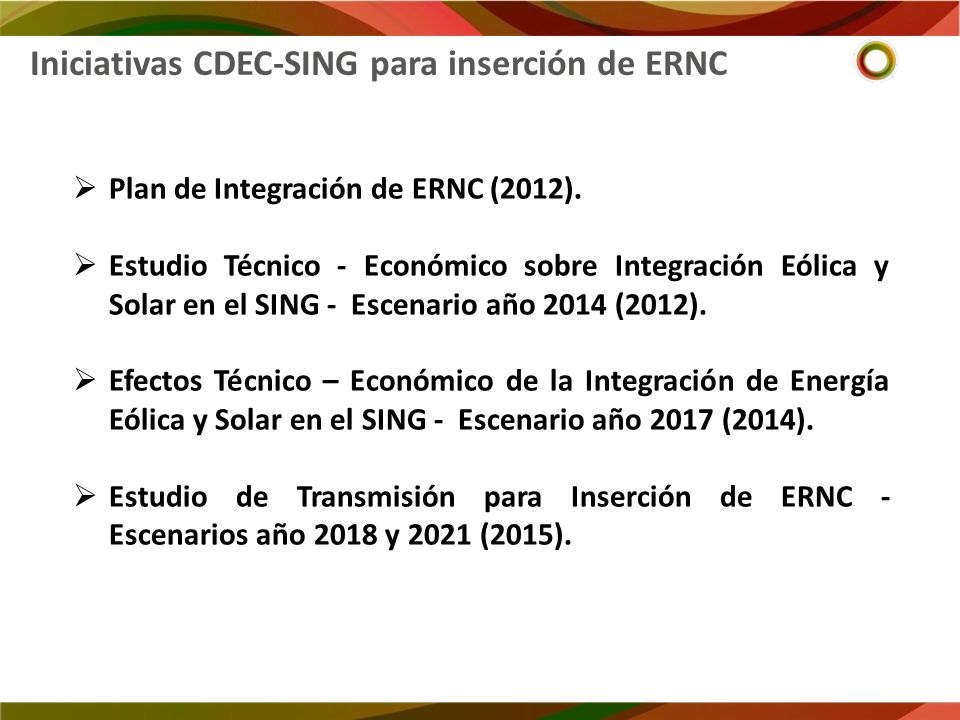

17 Iniciativas CDEC-SING para inserción de ERNC
Plan de Integración de ERNC (2012). Estudio Técnico - Económico sobre Integración Eólica y Solar en el SING - Escenario año 2014 (2012). Efectos Técnico – Económico de la Integración de Energía Eólica y Solar en el SING - Escenario año 2017 (2014). Estudio de Transmisión para Inserción de ERNC - Escenarios año 2018 y 2021 (2015).

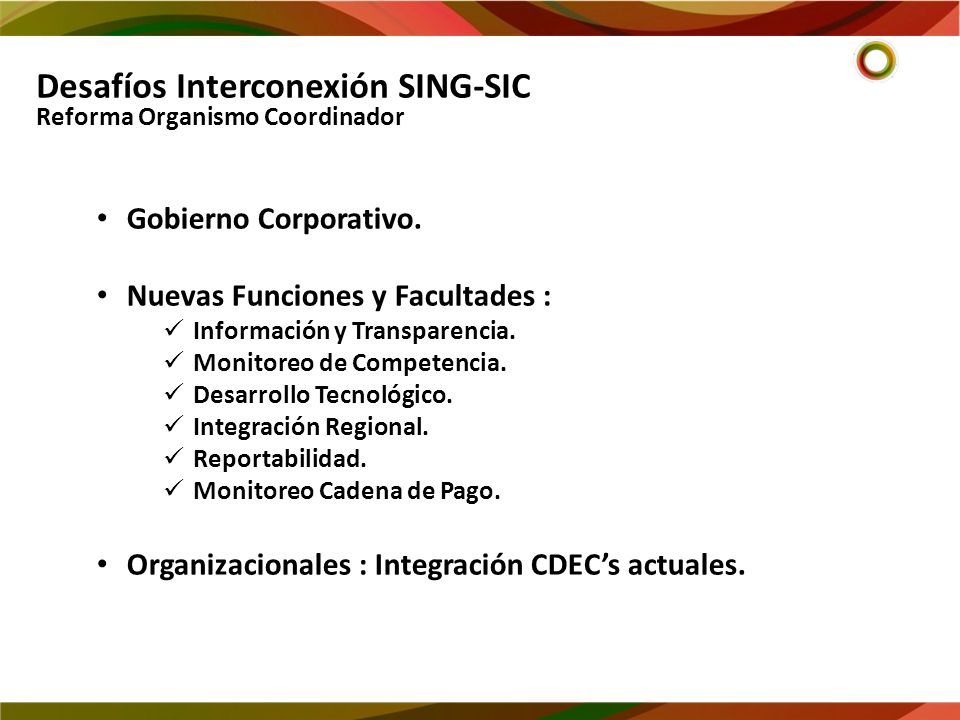

18 Desafíos Interconexión SING-SIC
Reforma Organismo Coordinador Gobierno Corporativo. Nuevas Funciones y Facultades : Información y Transparencia. Monitoreo de Competencia. Desarrollo Tecnológico. Integración Regional. Reportabilidad. Monitoreo Cadena de Pago. Organizacionales : Integración CDEC’s actuales.

19 Desafíos Interconexión SING-SIC
Técnicos Estudios : Verificar el correcto desempeño de las obras del proyecto en base al diseño definido, en forma previa a la puesta en servicio de las obras. Confiabilidad : Mejorar la resiliencia ante falla o indisponibilidad de instalaciones, así como ante sequías o catástrofes naturales. Inserción ERNC : Facilitar una mayor integración de ERNC gracias a la interconexión entre los sistemas.

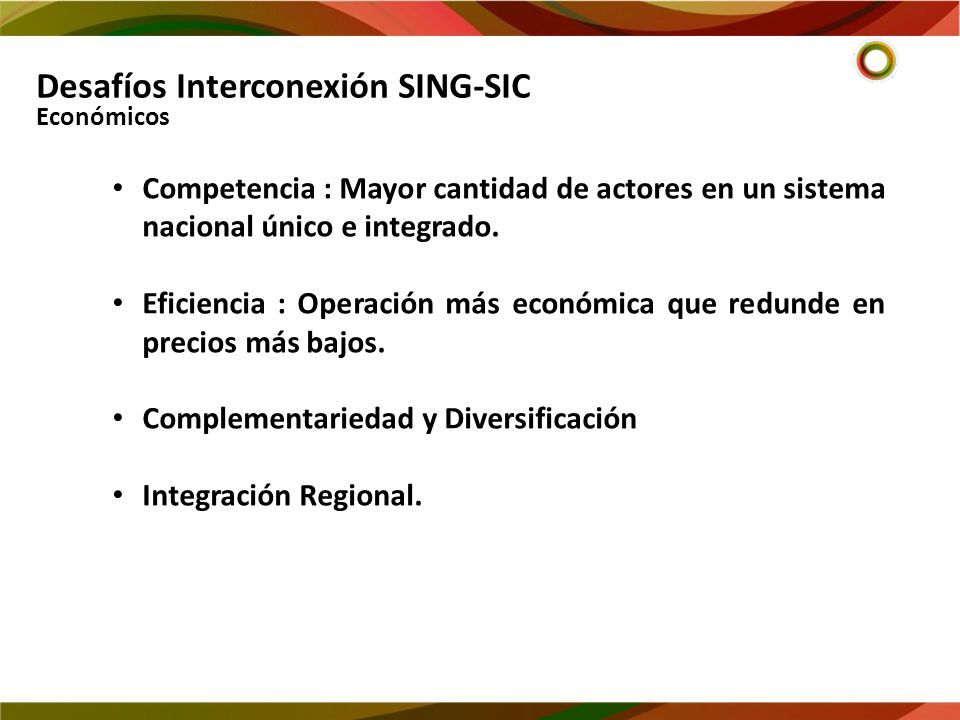

20 Desafíos Interconexión SING-SIC
Económicos Competencia : Mayor cantidad de actores en un sistema nacional único e integrado. Eficiencia : Operación más económica que redunde en precios más bajos. Complementariedad y Diversificación Integración Regional.

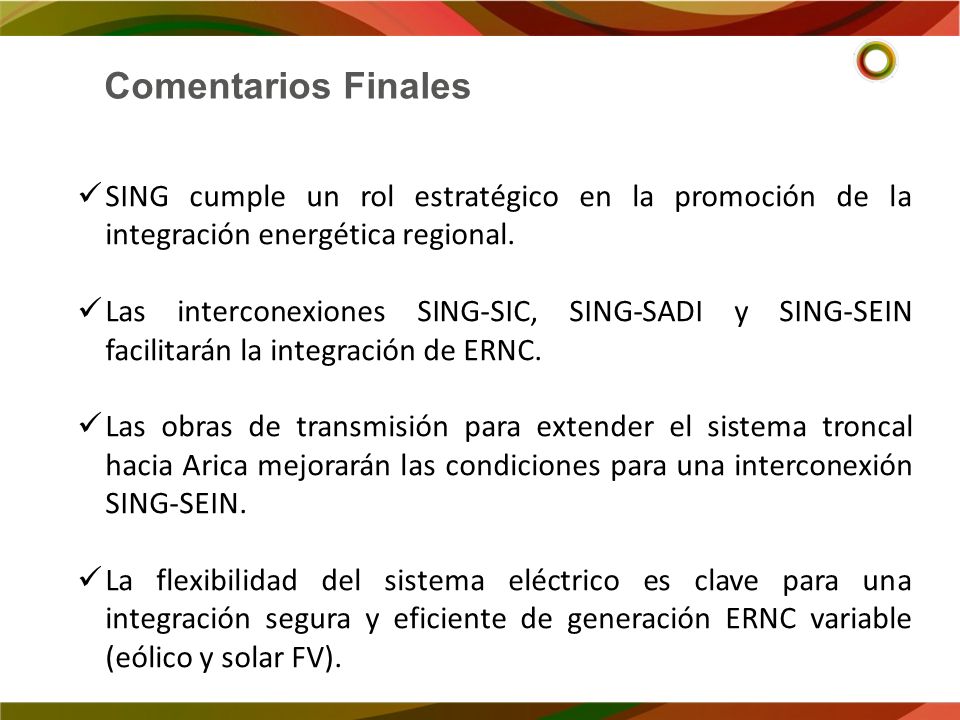

21 Comentarios Finales SING cumple un rol estratégico en la promoción de la integración energética regional. Las interconexiones SING-SIC, SING-SADI y SING-SEIN facilitarán la integración de ERNC. Las obras de transmisión para extender el sistema troncal hacia Arica mejorarán las condiciones para una interconexión SING-SEIN. La flexibilidad del sistema eléctrico es clave para una integración segura y eficiente de generación ERNC variable (eólico y solar FV).

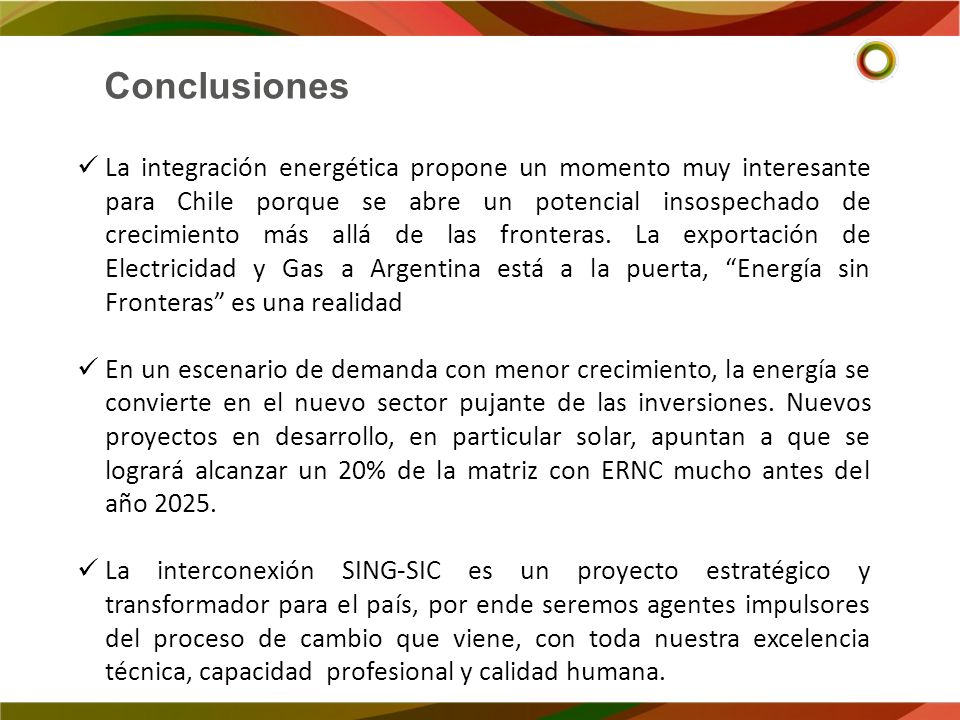

22 Conclusiones La integración energética propone un momento muy interesante para Chile porque se abre un potencial insospechado de crecimiento más allá de las fronteras. La exportación de Electricidad y Gas a Argentina está a la puerta, “Energía sin Fronteras” es una realidad En un escenario de demanda con menor crecimiento, la energía se convierte en el nuevo sector pujante de las inversiones. Nuevos proyectos en desarrollo, en particular solar, apuntan a que se logrará alcanzar un 20% de la matriz con ERNC mucho antes del año 2025. La interconexión SING-SIC es un proyecto estratégico y transformador para el país, por ende seremos agentes impulsores del proceso de cambio que viene, con toda nuestra excelencia técnica, capacidad profesional y calidad humana.

23 Interconexiones en el SING
“Desafíos y Oportunidades de negocios en la industria Energética de la región de Antofagasta” Raúl Moreno Tornería Subdirector de Operación CDEC-SING Antofagasta, 6 de mayo de 2016
