La rugosidad superficial, las películas de óxido y la humedad adsorbida por dichos óxidos, conspiran contra la posibilidad de materializar una soldadura.

Presentación del tema: "La rugosidad superficial, las películas de óxido y la humedad adsorbida por dichos óxidos, conspiran contra la posibilidad de materializar una soldadura."— Transcripción de la presentación:

1

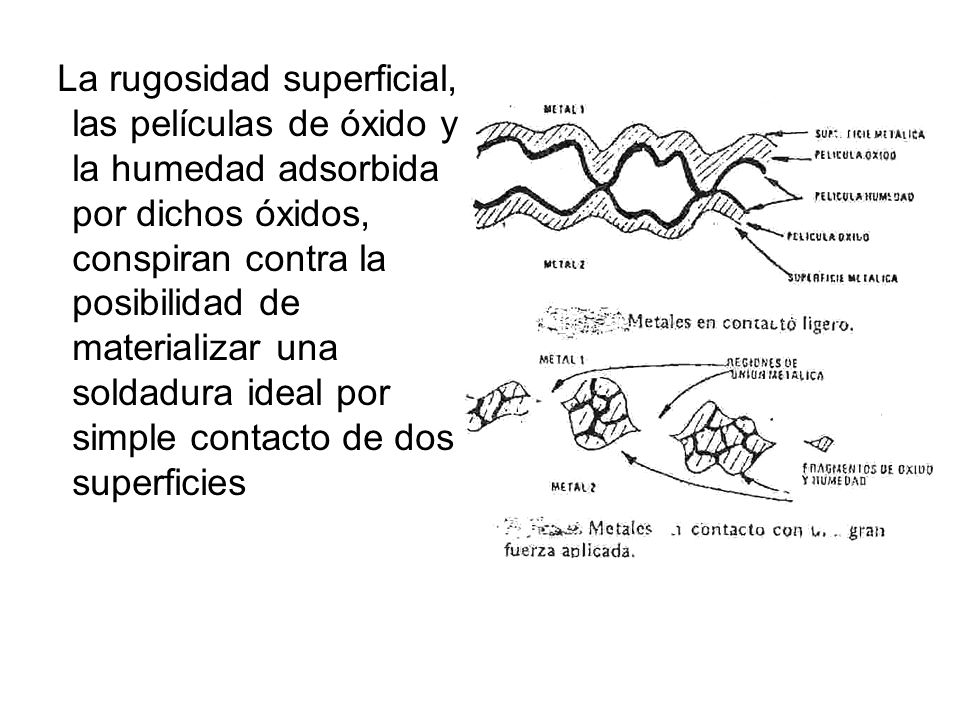

2 La rugosidad superficial, las películas de óxido y la humedad adsorbida por dichos óxidos, conspiran contra la posibilidad de materializar una soldadura ideal por simple contacto de dos superficies

3 PROCESOS DE SOLDADURA EN FASE SÓLIDA

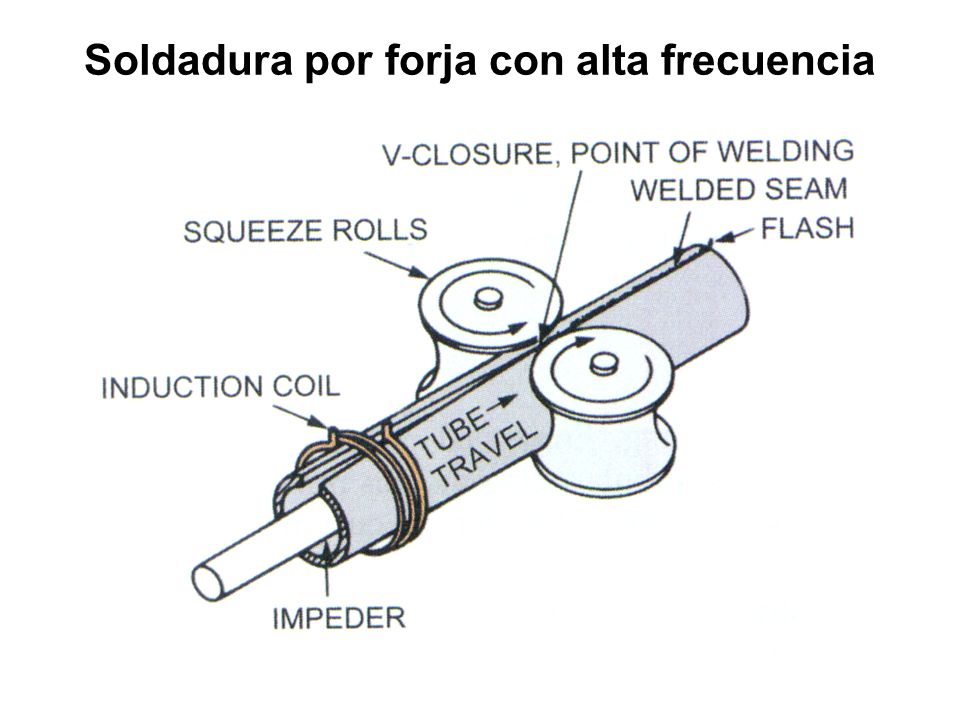

4 Soldadura por forja con alta frecuencia

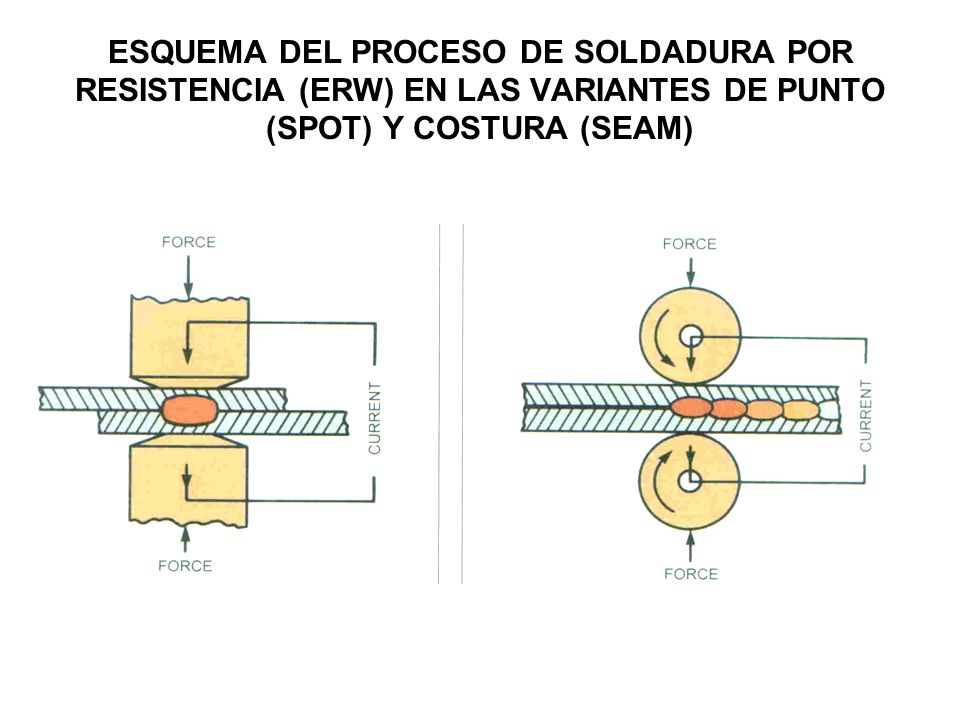

5 ESQUEMA DEL PROCESO DE SOLDADURA POR RESISTENCIA (ERW) EN LAS VARIANTES DE PUNTO (SPOT) Y COSTURA (SEAM)

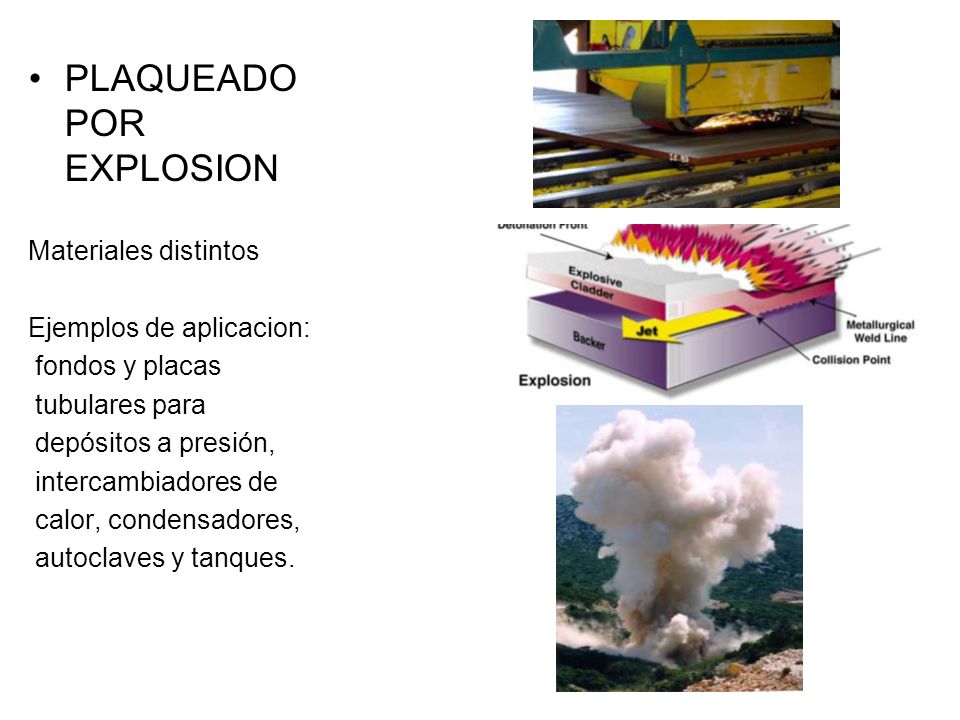

6 PLAQUEADO POR EXPLOSION Materiales distintos Ejemplos de aplicacion: fondos y placas tubulares para depósitos a presión, intercambiadores de calor, condensadores, autoclaves y tanques.

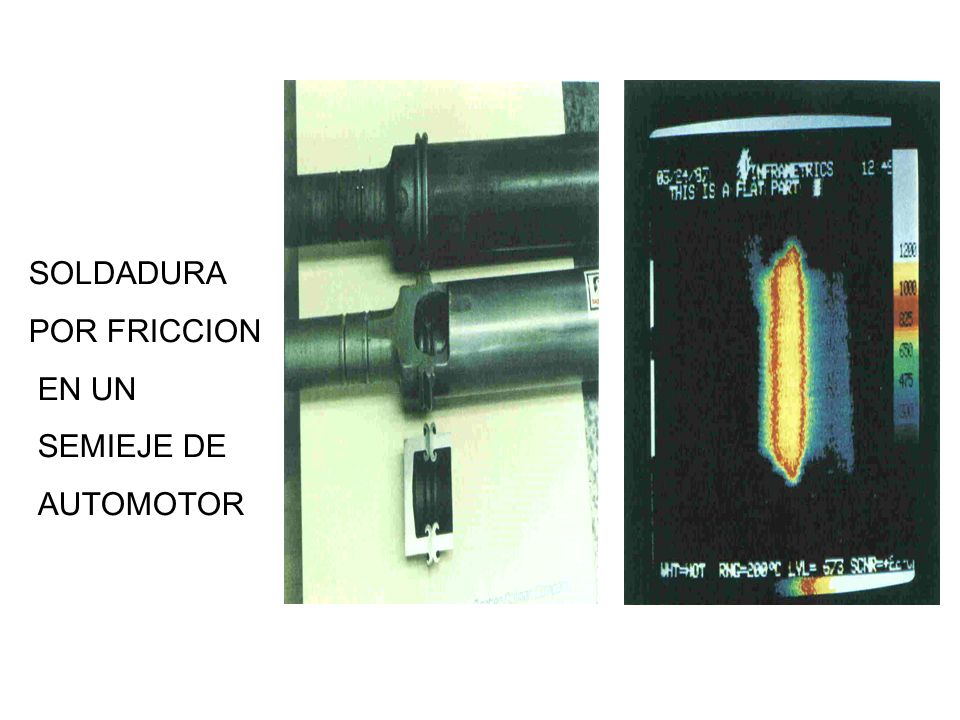

7 SOLDADURA POR FRICCION EN UN SEMIEJE DE AUTOMOTOR

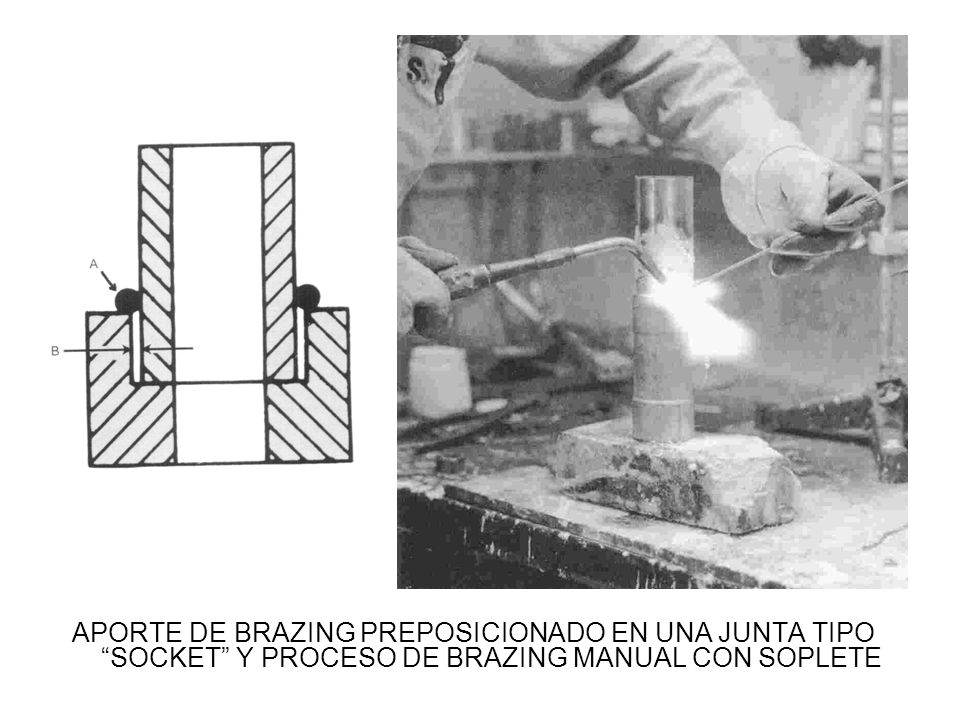

8 APORTE DE BRAZING PREPOSICIONADO EN UNA JUNTA TIPO “SOCKET” Y PROCESO DE BRAZING MANUAL CON SOPLETE

9 Otros procesos Colaminación. –Metales blandos –Bajo compromiso mecánico Ultrasonido. –Plásticos Fricción-Agitación –Permite soldar materiales no soldables, distintos entre si. –Requiere cierta ductilidad de los materiales

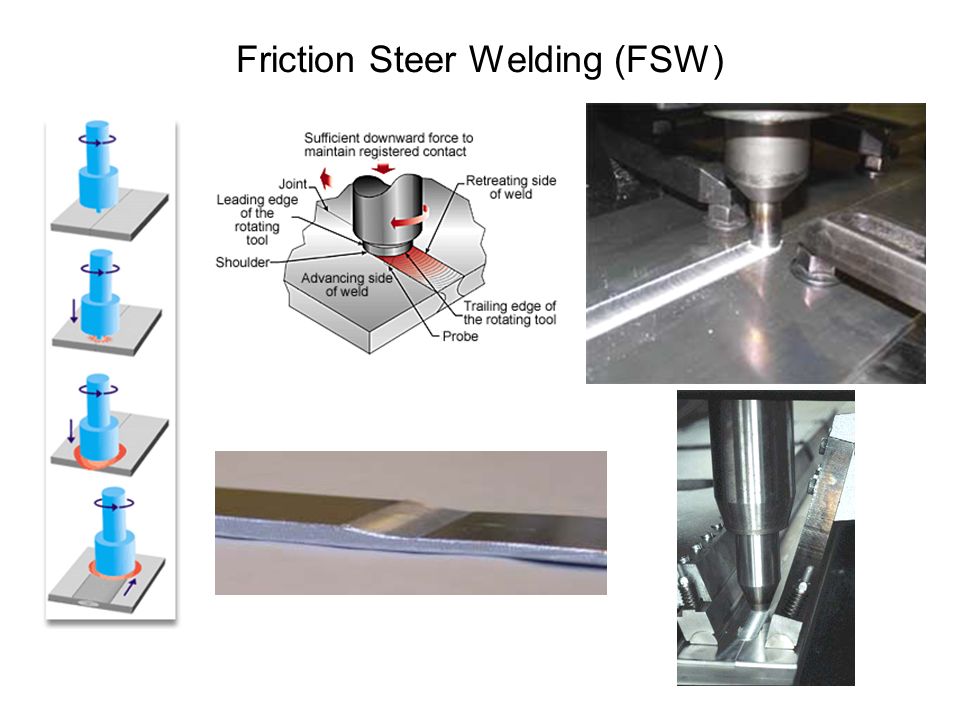

10 Friction Steer Welding (FSW)

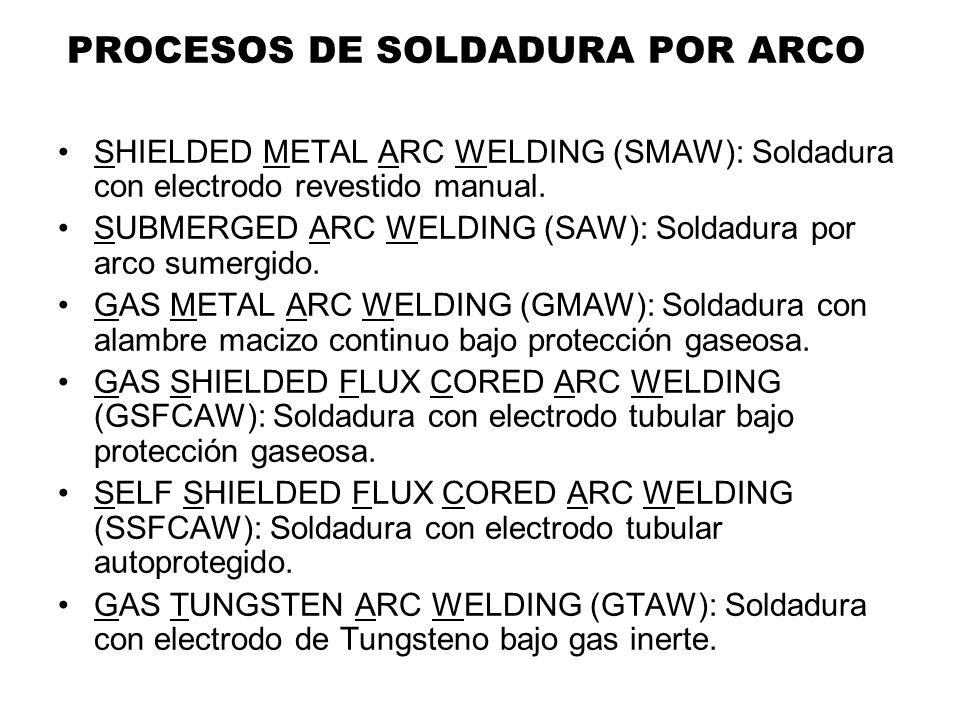

11 PROCESOS DE SOLDADURA POR ARCO SHIELDED METAL ARC WELDING (SMAW): Soldadura con electrodo revestido manual. SUBMERGED ARC WELDING (SAW): Soldadura por arco sumergido. GAS METAL ARC WELDING (GMAW): Soldadura con alambre macizo continuo bajo protección gaseosa. GAS SHIELDED FLUX CORED ARC WELDING (GSFCAW): Soldadura con electrodo tubular bajo protección gaseosa. SELF SHIELDED FLUX CORED ARC WELDING (SSFCAW): Soldadura con electrodo tubular autoprotegido. GAS TUNGSTEN ARC WELDING (GTAW): Soldadura con electrodo de Tungsteno bajo gas inerte.

12 PROCESO DE SOLDADURA POR ELECTRODO REVESTIDO MANUAL

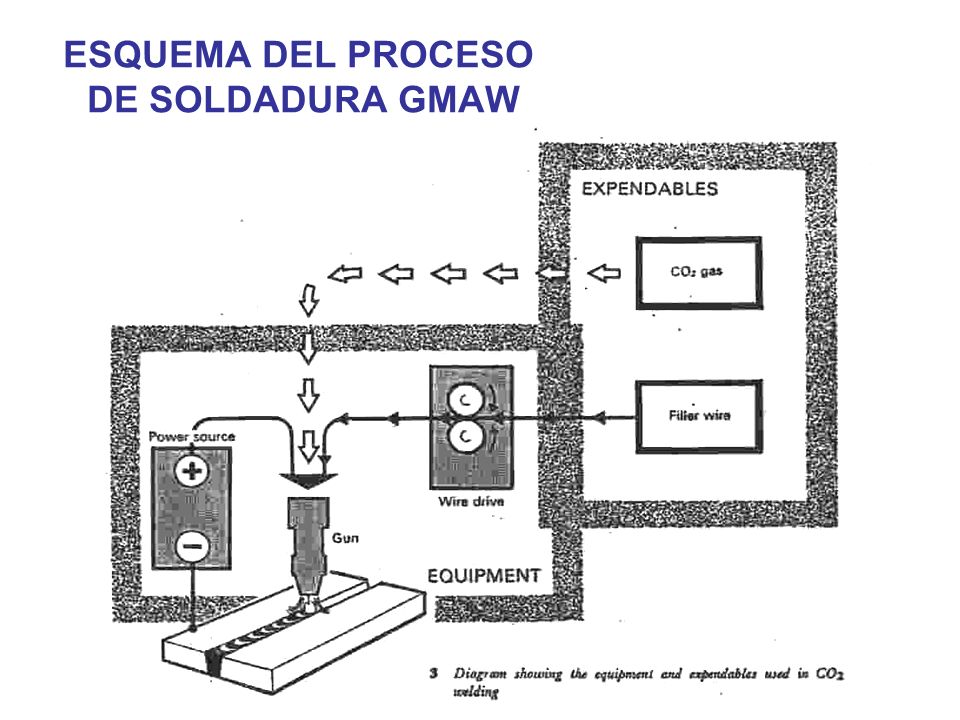

13 ESQUEMA DEL PROCESO DE SOLDADURA GMAW

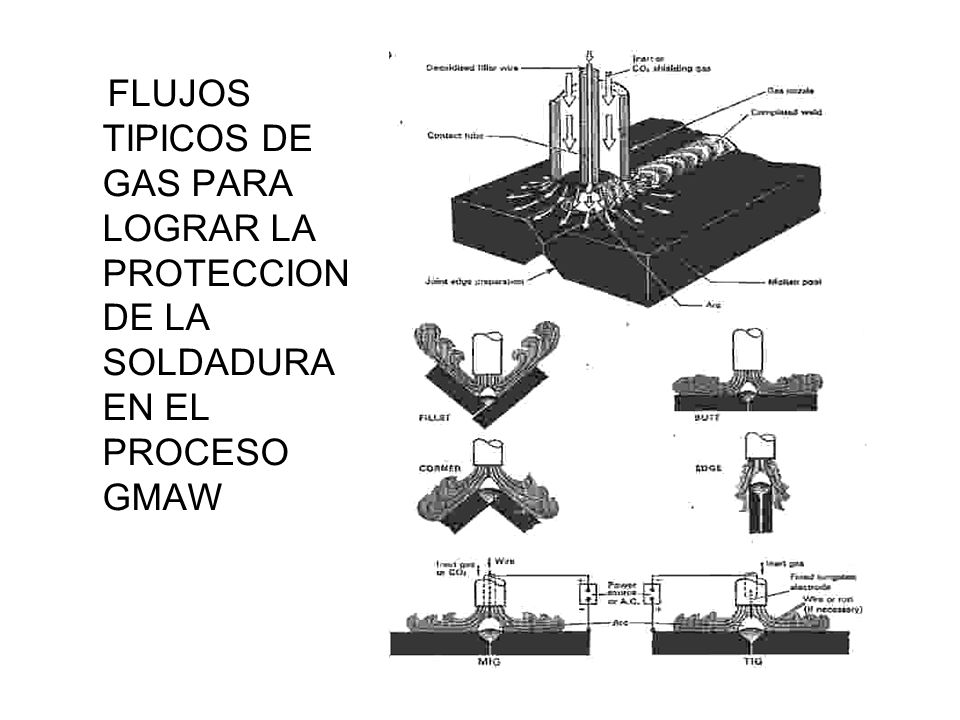

14 FLUJOS TIPICOS DE GAS PARA LOGRAR LA PROTECCION DE LA SOLDADURA EN EL PROCESO GMAW

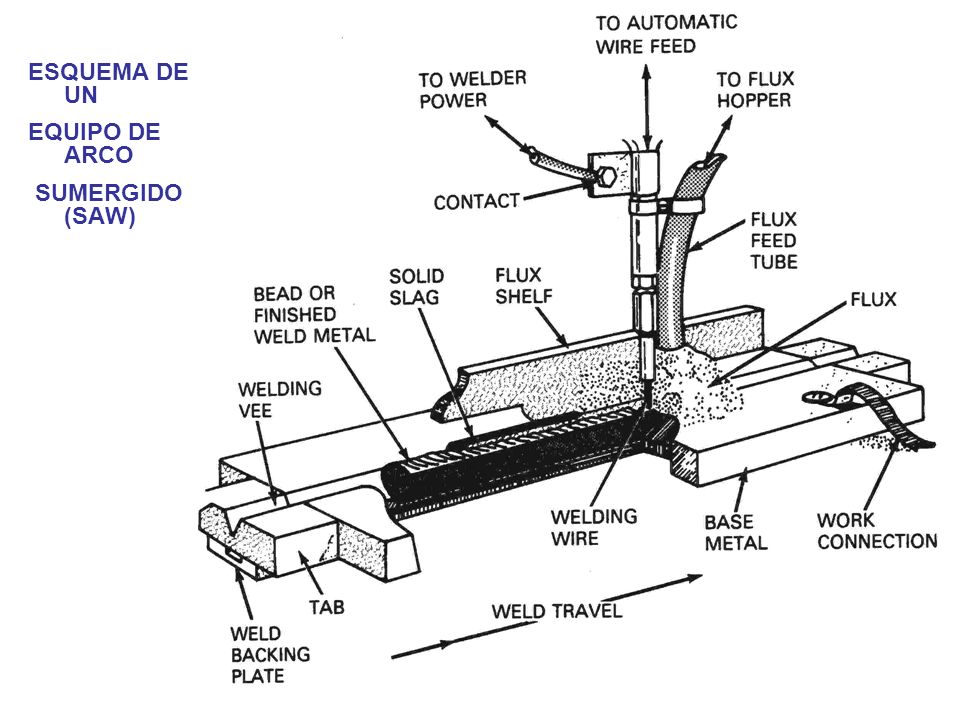

15 ESQUEMA DE UN EQUIPO DE ARCO SUMERGIDO (SAW)

16

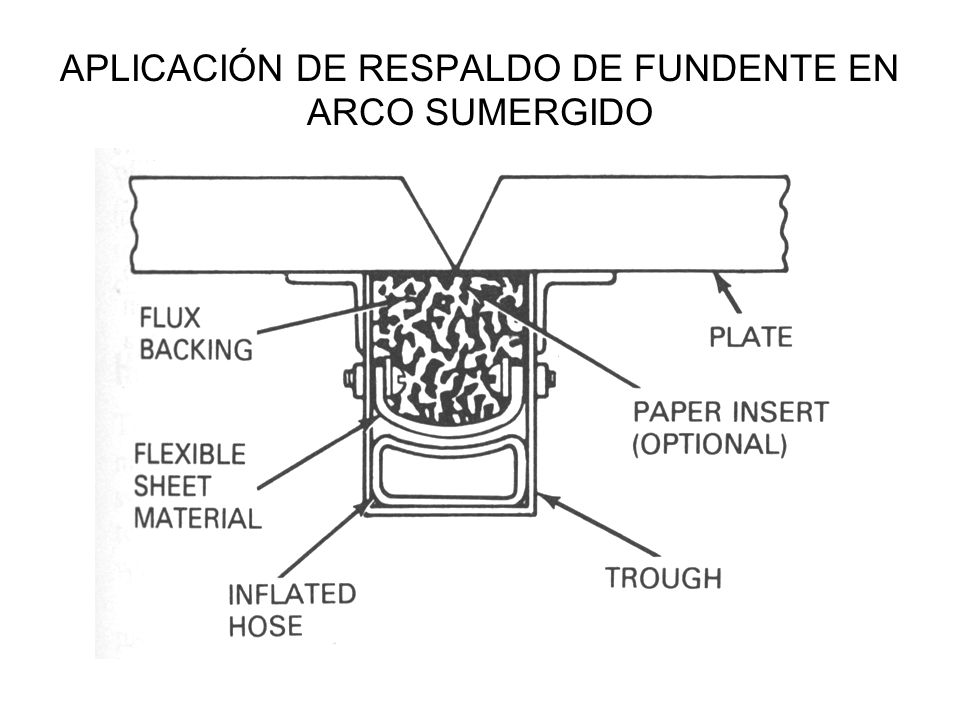

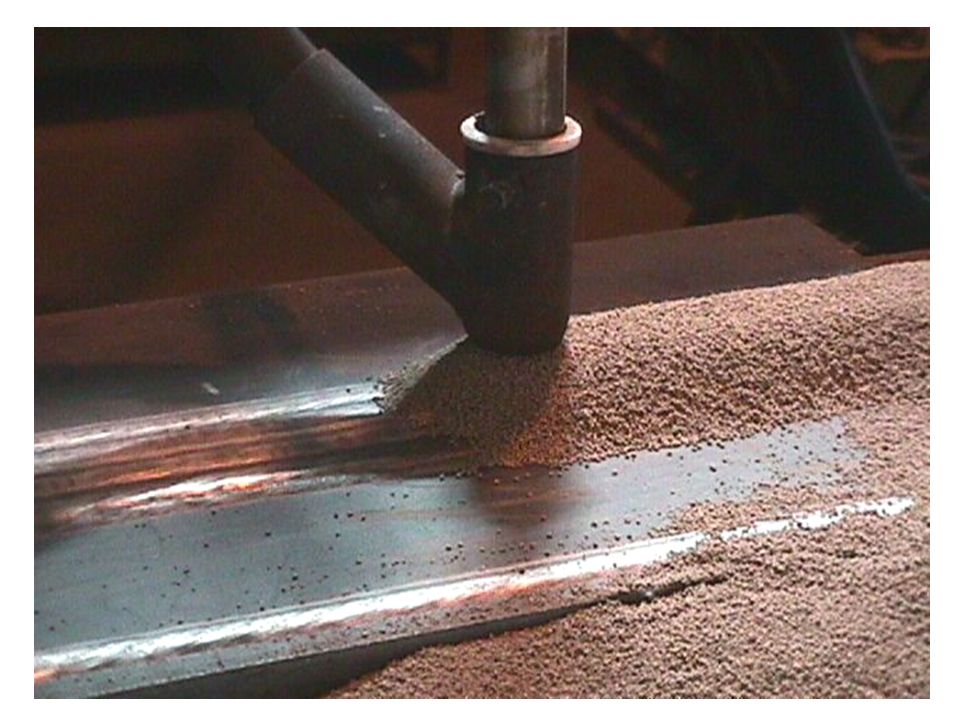

17 APLICACIÓN DE RESPALDO DE FUNDENTE EN ARCO SUMERGIDO

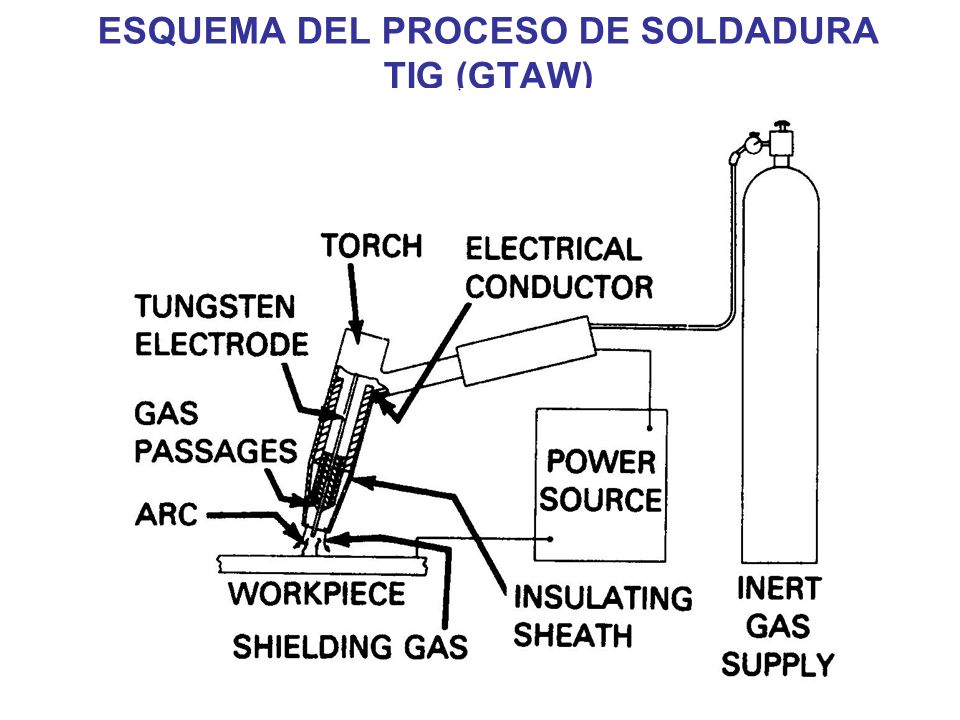

18 ESQUEMA DEL PROCESO DE SOLDADURA TIG (GTAW)

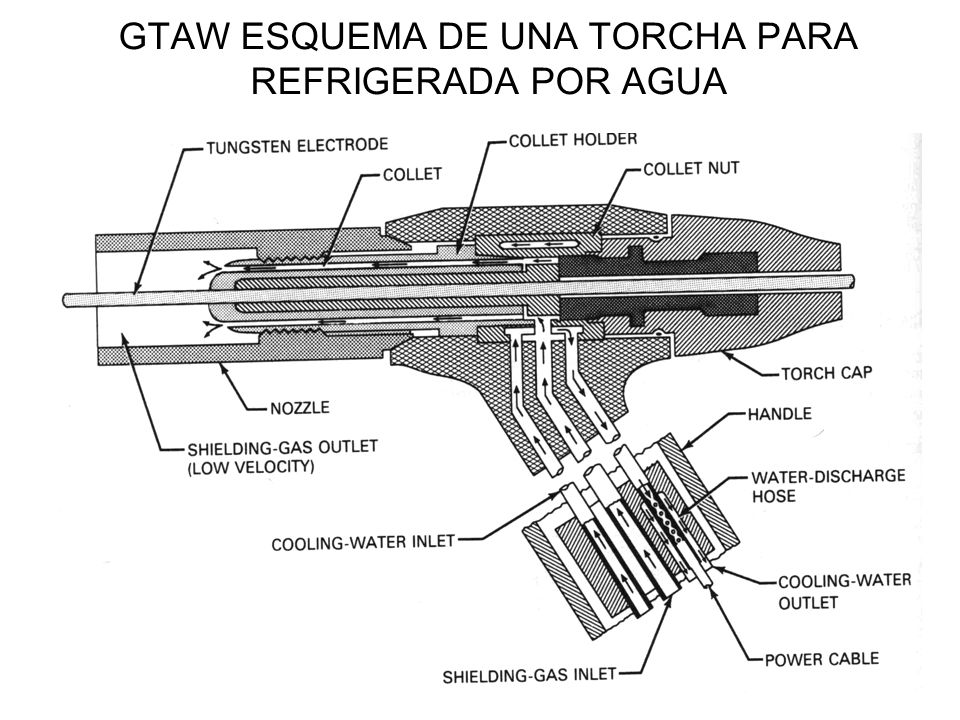

19 GTAW ESQUEMA DE UNA TORCHA PARA REFRIGERADA POR AGUA

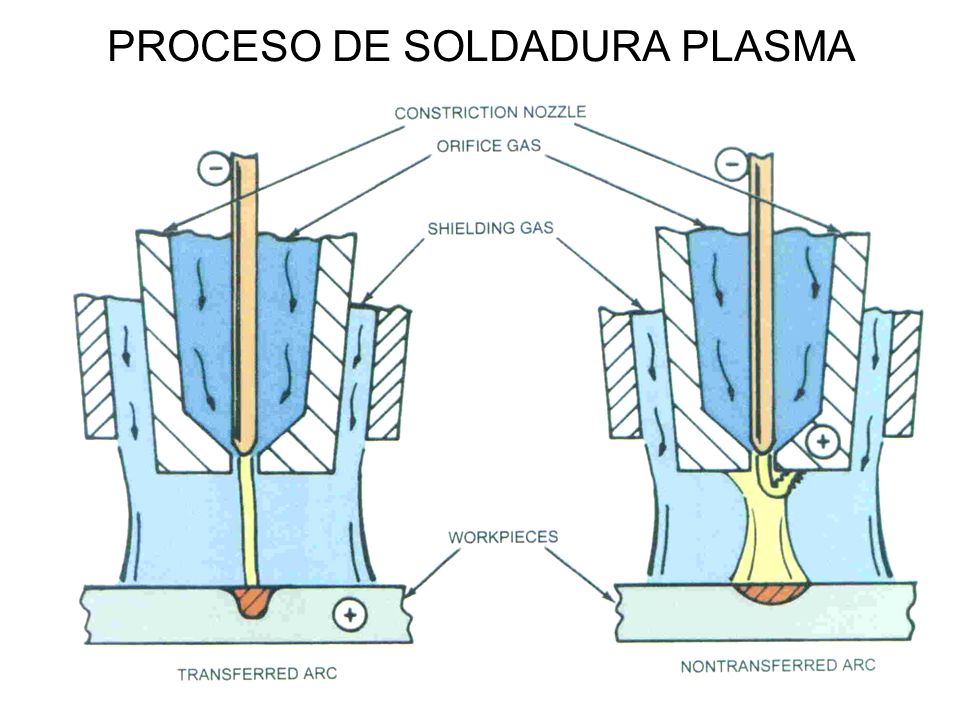

20 PROCESO DE SOLDADURA PLASMA

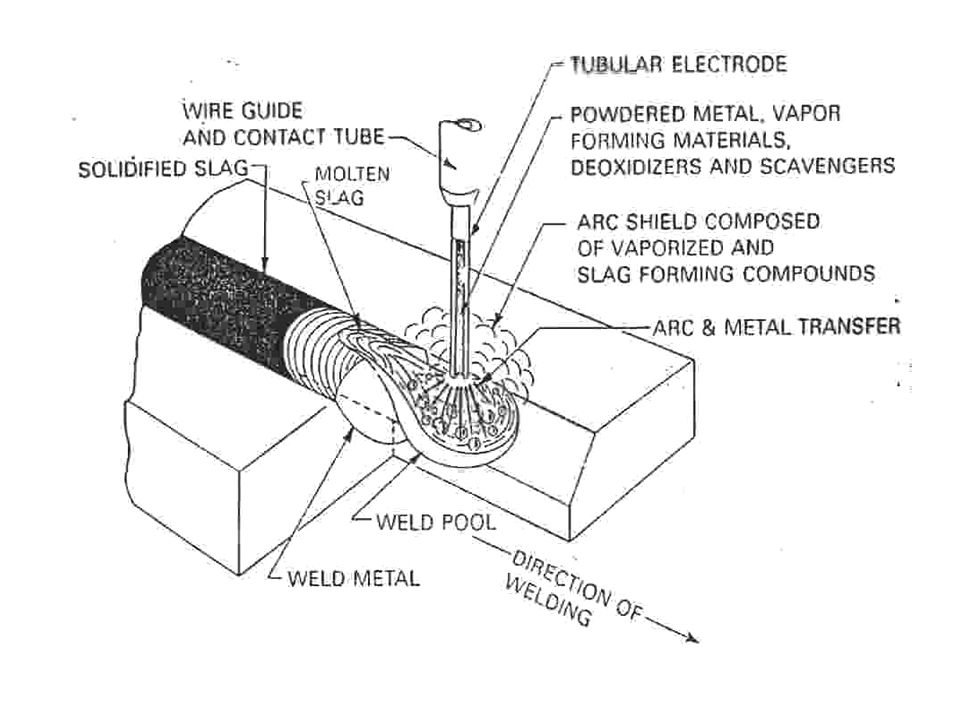

21 PROCESOS GSFCAW Y SSFCAW

22

23

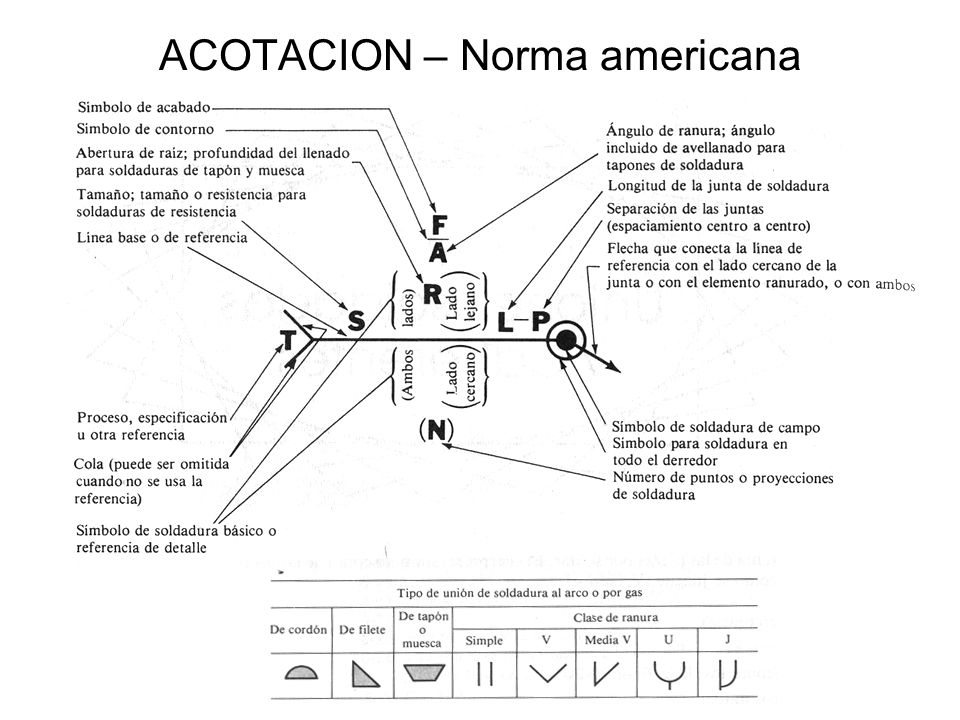

24 ACOTACION – Norma americana

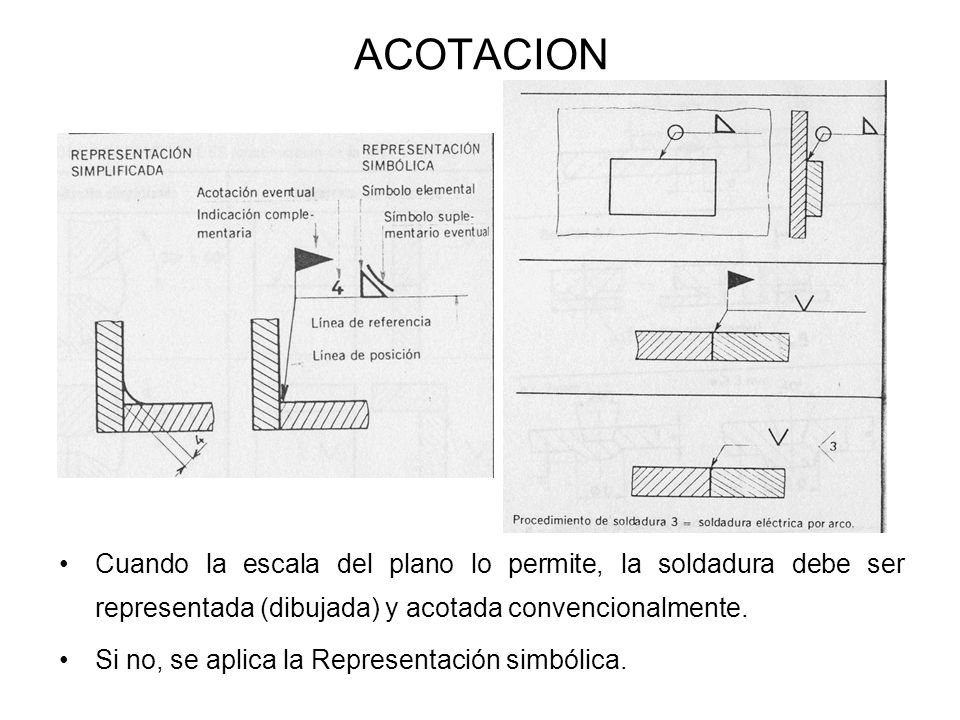

25 ACOTACION Cuando la escala del plano lo permite, la soldadura debe ser representada (dibujada) y acotada convencionalmente. Si no, se aplica la Representación simbólica.

26 Acotación – Posición símbolos

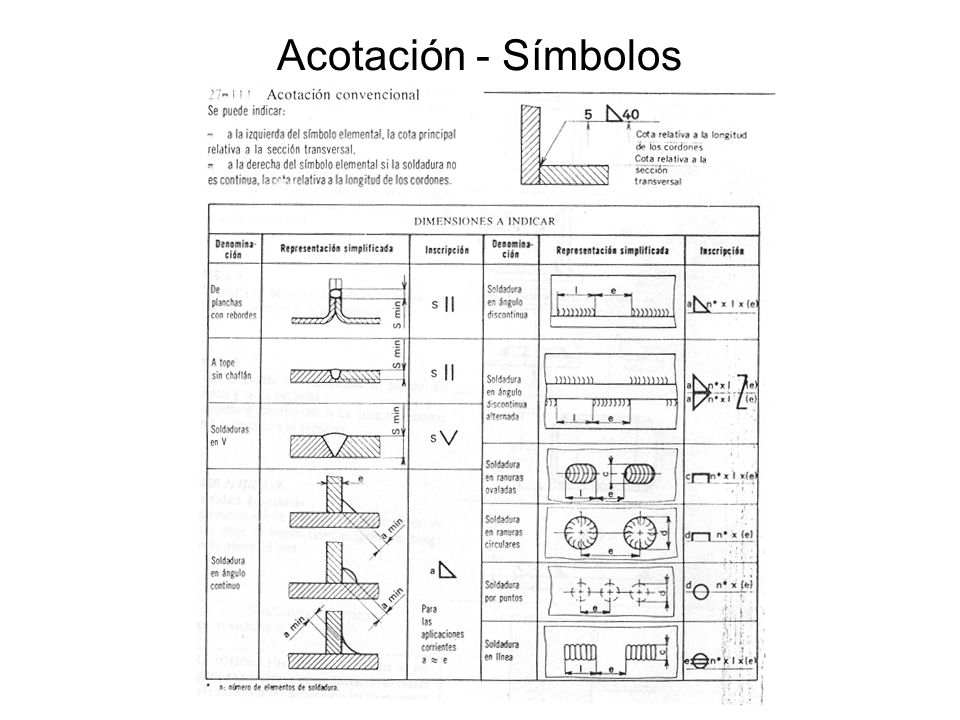

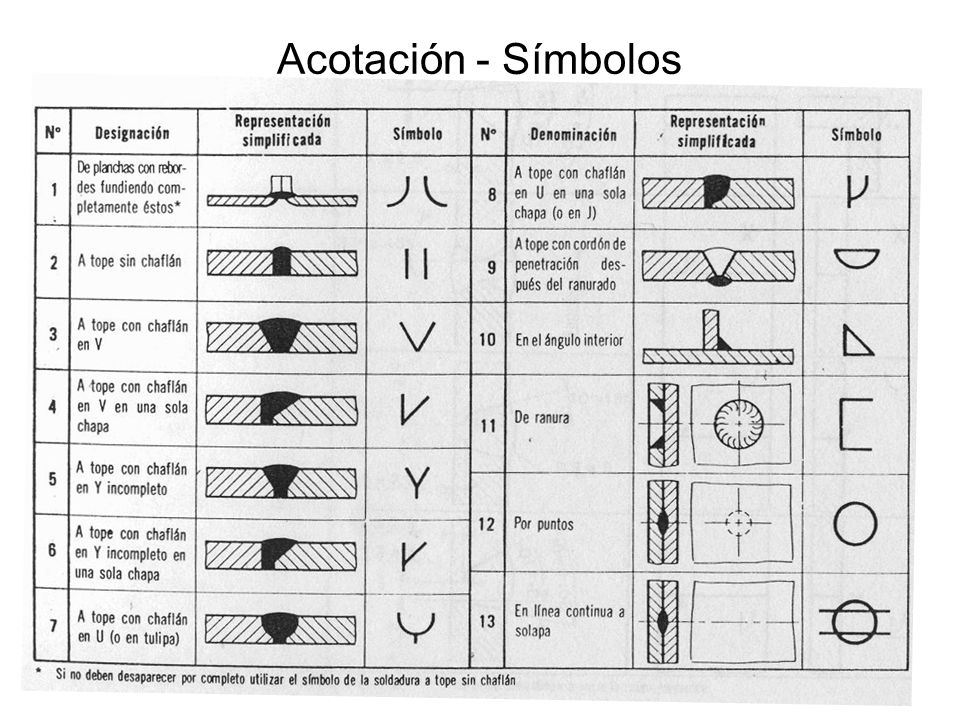

27 Acotación - Símbolos

28
