1 EJEMPLO ESTUDIO DE LA PILA DANIEL

2 ECUACIÓN DE NERST PARA CUANDO LA CONCENTRACIÓN IONICA ES DISTINTA DE 1M, O T ELEVADA E: potencial de electrodo E°: potencial de electrodo estandar R: cte de los gases (8,31 J/mol k) F: cte de Faraday C n : número de electrones de la reacción C: concentración productos/concentración reactivos

3 PILA DE CONCENTRACIÓN Está formada por dos electrodos iguales separados por un tabique poroso y con distintas concentraciones de sus iones. Aparece una ddp entre ellos. El ánodo es el electrodo de la concentración menor.

4 CELDA GALVÁNICA NO HAY SEPARACIÓN POROSA
NO HAY IONES METÁLICOS INICIALMENTE PERO HAY CORROSIÓN DEL Fe ESTO EXPLICA LA CORROSIÓN MICROSCOPICA POR FRONTERA INTERGRANULAR E IMPUREZAS

5 VELOCIDAD DE CORROSIÓN
LA CORROSIÓN REAL SE DA EN CONDICIONES DE NO EQUILIBRIO → E° NO DA INFORMACIÓN DE LA V DE CORROSIÓN. FORMULA DE FARADAY VELOCIDAD DE CORROSIÓN

6 TIPOS DE CORROSIÓN UNIFORME: GALVÁNICA:
Reacción electroquímica uniforme Disminución de sección. Fácil de controlar: capas protectoras, proteccíón catódica GALVÁNICA: Entre elementos con E° distintos. Importante la relación de áreas cátodo y ánodo. Evitar que el cátodo sea mucho más grande.

7 TIPOS DE CORROSIÓN POR PICADURA: POR GRIETAS: Difícil de detectar.
Muy destructivo. Velocidad de crecimiento elevado. Se produce por impurezas y heterogeneidades. POR GRIETAS: En hendiduras y bajo superficies protegidas. En remaches, pernos, tornillos, juntas Se prefiere los elementos soldados. Se recomienda el empleo de juntas de teflón.

8 TIPOS DE CORROSIÓN INTERGRANULAR:
En los límites de grano. Disminuye la resistencia mecánica. Debido al carburo de cromo precipitado por soldadura. Se añaden Niobio o Titanio para impedirlo. BAJO TENSIÓN: con carga y atmósfera desfavorable Provoca una situación similar a la fatiga Se provoca una fractura sin previo aviso Las tensiones de fractura son inferiores al limite elástico. Acero y Al se corroen por Cl agua mar y latones en atmosferas amoniacales húmedas

9 TIPOS DE CORROSIÓN EROSIVA: SELECTIVA: Fricción abrasiva del óxido.
Entre dos superficies sólidas. Entre sólido y líquido a alta velocidad. SELECTIVA: Eliminación de un elemento de aleación. Descincado de los latones.

10 CORROSIÓN GALVÁNICA

11 CORROSIÓN BAJO TENSIÓN

12 CORROSIÓN

13 CORROSIÓN GALVÁNICA

14 CORROSIÓN INTERGRANULAR

15 CORROSIÓN POR FISURA O GRIETA

16 CORROSIÓN POR PICADURA

17 CORROSIÓN POR PICADURA

18 CORROSIÓN EROSIVA

19 CONTROL DE LA CORROSIÓN
ELECCIÓN DE MATERIAL ADECUADO ACEROS INOXIDABLES O MATERIALES CERÁMICOS RECUBRIMIENTO METÁLICO: GALVANIZADO Y HOJALATA RECUBRIMIENTO INORGÁNICO: Vidrio fundido RECUBRIMIENTO ORGÁNICO: Pinturas y plástico. DISEÑO: Normas de diseño. ALTERACIÓN ENTORNO: Normas a seguir. PROTECCIÓN CATÓDICA: Pieza que hace de cátodo. PROTECCIÓN ANÓDICA: Películas protectoras. RECUBRIMIENTOS

20 RECUBRIMIENTOS METÁLICOS
Zn anódico respecto del acero: ACERO GALVANIZADO Sn (catódico/anódico) respecto acero: HOJALATA Con O₂, Sn cátodo, si fisura Sin O₂, Sn actua de ánodo

21 RECUBRIMIENTOS ORGÁNICOS
RECUBRIMIENTO CON SUSTANCIAS POLÍMERAS PINTURAS, BARNICES, LACAS… NO PINTAR ACERO GALVANIZADO Si arañazo, el Zn expuesto es muy bajo y no protege. RECUBRIMIENTOS PLÁSTICOS: PVC, RESINAS, POLIESTER, POLIAMIDAS. No conducen la electricidad. Gran resistencia a la oxidación Flexibles. Poco resistentes al calor.

22 DISEÑO NORMAS DE DISEÑO UNIONES SOLDADAS MEJOR QUE REMACHADAS
REMACHES CATÓDICOS RESPECTO A LO QUE UNE USAR MATERIALES GALVANICAMENTE SIMILARES NO ANGULOS PRONUNCIADOS EN TUBERIAS SOBREDIMENSIONAR SECCIONES SI ATMOSFERA AGRESIVA TANQUES DE SUSTANCIAS CORROSIVAS CON DESAGUE PARA LIMPIEZA PROCURAR FÁCIL INSPECCIÓN DE ELEMENTOS.

23 ALTERACIÓN DEL ENTORNO
DISMINUCIÓN DE TEMPERATURA, EXCEPTO AGUA MARINA. MENOR VELOCIDAD FLUIDO CORROSIVO EN TUBERÍAS. NO ESTANCAMIENTO. REDUCIR CONTENIDO DE OXIGENO EN AGUA. REDUCIR CONCENTRACIÓN CLORUROS EN AGUA. AÑADIR INHIBIDORES QUE ELIMINAN OXIGENO EN DISOLUCIÓN

24 PROTECCIÓN CATÓDICA SITUAR LA PIEZA A PROTEGER COMO CÁTODO
SE USA PARA TUBERÍAS Y DEPÓSITOS CORROSIÓN DEL ACERO EN MEDIO ÁCIDO: POLO POSITIVO A ÁNODO CONSUMIBLE O ELECTRODO INERTE

25 PROTECCIÓN CATÓDICA PROTECCIÓN CATÓDICA POR ÁNODO DE SACRIFICIO:
ACOPLE GALVÁNICO CON ELEMENTO < E° QUE ACERO Mg, Zn, Al MEDIO CONDUCTOR ENTRE ÁNODO Y CÁTODO HÚMEDO

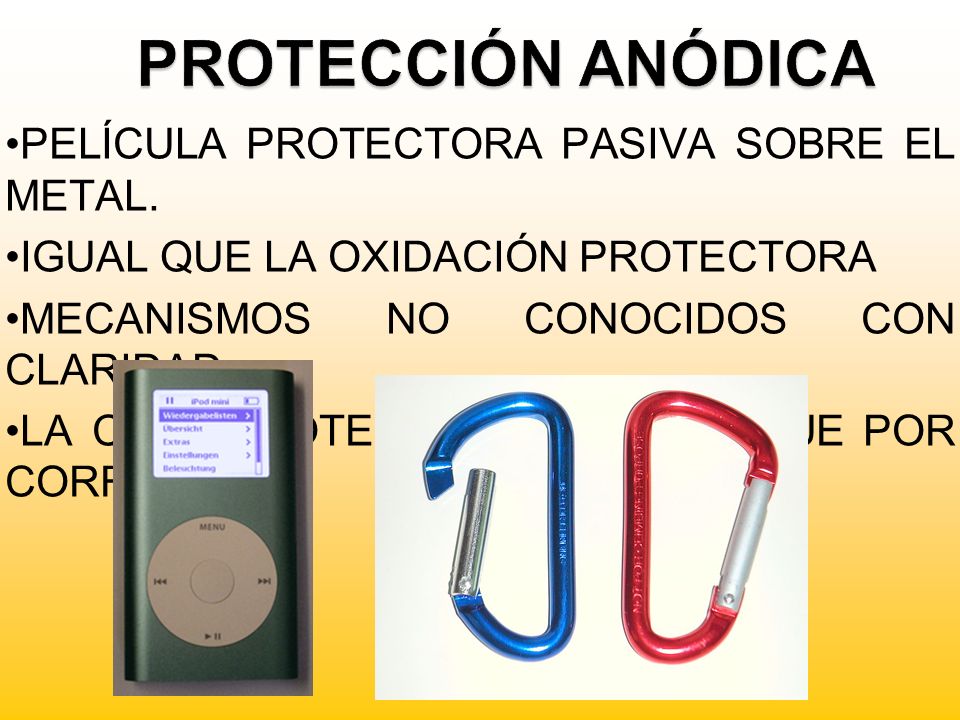

26 PROTECCIÓN ANÓDICA PELÍCULA PROTECTORA PASIVA SOBRE EL METAL.
IGUAL QUE LA OXIDACIÓN PROTECTORA MECANISMOS NO CONOCIDOS CON CLARIDAD. LA CAPA PROTECTORA SE CONSIGUE POR CORRIENTE

27 CONTROL DE LA CORROSIÓN
