Ing. Alirio Algarra Cadenas. Acto Quirúrgico Control del dolor Control de la hemorragia Control de la infección.

Presentación del tema: "Ing. Alirio Algarra Cadenas. Acto Quirúrgico Control del dolor Control de la hemorragia Control de la infección."— Transcripción de la presentación:

1 Ing. Alirio Algarra Cadenas

2 Acto Quirúrgico Control del dolor Control de la hemorragia Control de la infección

3 Sistemas de Gases Medicinales

4 Tipos de Intervención Diseño Contratación Construcción Ampliación Reparación Operación Mantenimiento

5 Diseño y Elaboración de Proyectos Conceptos básicos sobre sistemas de gases medicinales Normativa y criterios de “Buenas Prácticas” Criterios de diseño Procedimiento de cálculo Producción de planos y otros dibujos Cómputos métricos Técnicas constructivas Especificaciones de equipos

6 Contratación de Obras Conceptos básicos sobre sistemas de gases medicinales Normativa y criterios de “Buenas Prácticas” Técnicas de procura Selección de empresas Evaluación de ofertas Análisis de presupuestos Manejo de contratos Inspección de obras Valuaciones

7 Construcción Conceptos básicos sobre sistemas de gases medicinales Normativa y criterios de “Buenas Prácticas” Técnicas de ejecución de obras Manejo de personal Manejo de inventario Interacción con Inspección y con otras disciplinas Criterios de recepción de obras (pruebas funcionales) Técnicas de instalación Técnicas de logística Técnicas de control de cronogramas

8 Ampliaciones y reparaciones Conceptos básicos sobre sistemas de gases medicinales Normativa y criterios de “Buenas Prácticas” Interacción con las actividades del establecimiento Coordinación de los trabajos Condiciones de Acceso al área de trabajo Corte de servicios Técnicas de localización de averías Criterios para la evaluación de los trabajos y la puesta en marcha

9 Operación y Mantenimiento Conceptos básicos sobre sistemas de gases medicinales Rutinas de los operarios Revisión diaria de los equipos y lectura de los indicadores Manejo de cilindros Reporte de novedades Rutinas de mantenimiento Rutinas de inspección: diarias, semanales y mensuales Rutinas de inspección y mantenimiento trimestrales, semestrales y anuales Verificación anual por ente independiente certificado

10

11 Estados de la Materia Sólidos. Poseen forma y volumen propios. Líquidos. Poseen volumen propio pero toman la forma del recipiente que los contienen. Gases. No poseen forma y volumen propios. Los toman del recipiente que los contienen.

12 Diagrama de Fases para Sistemas de un Componente

13 Gases El término gas proviene del latín “chaos”, que significa desorden o carencia de forma. Por lo tanto, el término “Gas” se usa para describir el estado físico de una sustancia que no posee forma ni volumen propios. Comúnmente, se habla de gas para designar aquellas sustancias que, en condiciones ambientales de temperatura y presión, se encuentran en el estado gaseoso, mientras que reciben el nombre de vapores aquellas que, encontrándose normalmente en un estado líquido o sólido, toman el estado gaseoso en determinadas condiciones de temperatura y presión.

14 Clasificación de los Gases Por sus propiedades químicas. Por sus propiedades físicas. Según la forma de obtención. Según la aplicación. Según el consumo. Según algunas organizaciones especializadas

15 Por sus propiedades químicas Gases Inertes. En términos científicos, son aquellos gases nobles que no reaccionan con ningún elemento, tales como el helio y el argón. En términos prácticos, bajo esta categoría también se incluyen aquellos gases que no son oxidantes y no mantienen la combustión, tal como el nitrógeno. Gases Inflamables. Cualquier gas que arda a las concentraciones normales de oxígeno presentes en el aire. Gases No Inflamables. Son aquellos gases que no se queman a ninguna concentración de aire u oxígeno. Gases Oxidantes. Son los que ayudan la combustión. Gases Reactivos. El termino “gas reactivo” es utilizado para distinguir los gases que reaccionan con otros materiales o consigo mismos, con la generación de cantidades potencialmente peligrosas de calor o productos de reacción. Flúor. Gases Tóxicos. Los que resultan venenosos o irritantes al inhalarlos, o entrar en contacto con la piel, tales como el cloro, el sulfuro de hidrogeno, el dióxido de azufre, el amoniaco y el monóxido de carbono.

16 Por sus propiedades físicas Gases Comprimidos. Un gas comprimido es aquel que existe, “únicamente” en estado gaseoso dentro de un recipiente a presión, bajo condiciones atmosféricas normales de temperatura. Gases Licuados. Un gas licuado es aquél que, a temperatura atmosférica normal dentro de su recipiente, existe parcialmente en estado líquido y par­cialmente en estado gaseoso. Gases Criogénicos. Se denomina criogénico a un gas licuado que se encuentra dentro de su recipiente a temperaturas muy por debajo de la temperatura atmosférica normal, pero, usualmente, ligeramente por encima de su punto de ebullición

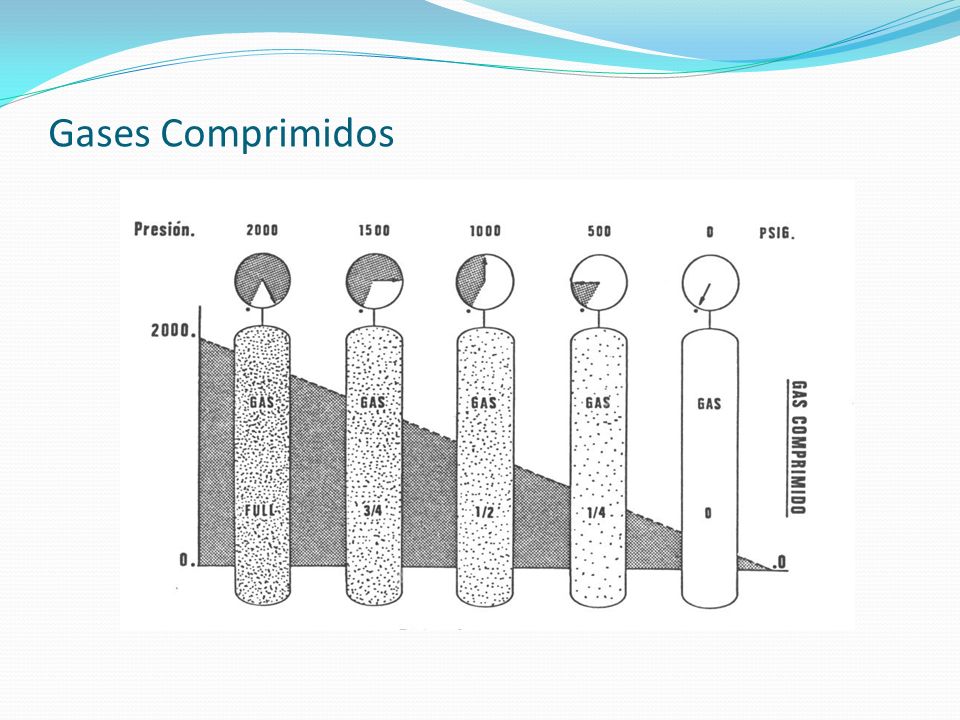

17 Gases Comprimidos

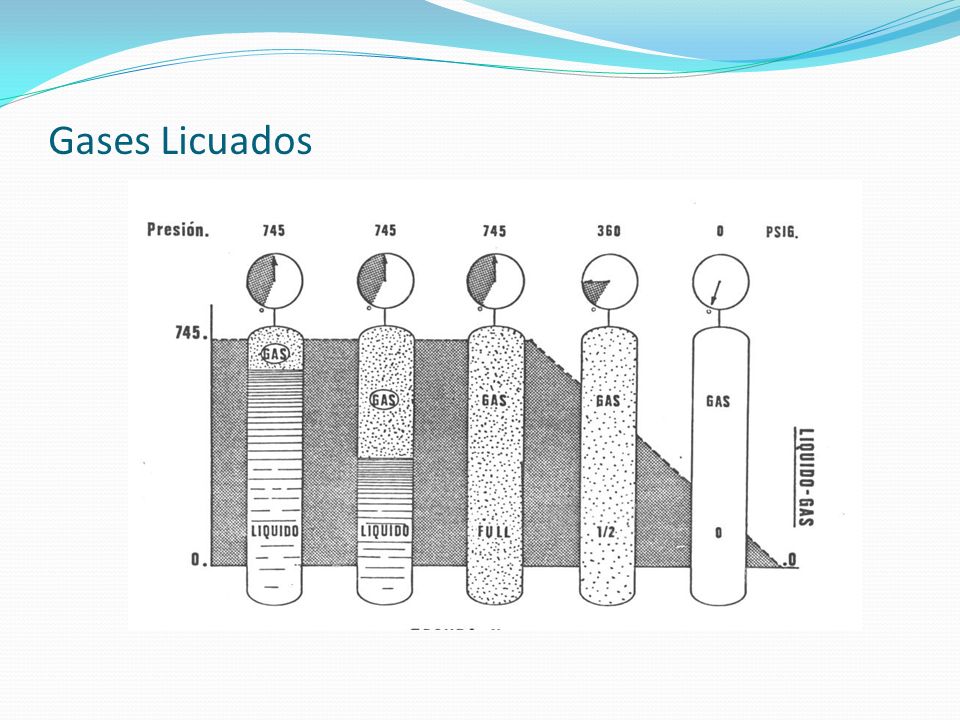

18 Gases Licuados

19 Según la forma de obtención Derivados del petróleo. metano, propano, butano. Derivados del aire. oxígeno, nitrógeno, argón. Producto de electrólisis. hidrógeno, cloro. Producto de reacciones químicas. acetileno, amoníaco. Producto de la descomposición de compuestos químicos. óxido nitroso. Producto de la combustión. dióxido de carbono. Producto de descargas eléctricas. ozono.

20 Según la aplicación Gases combustibles. En esta categoría se agrupan los gases inflamables que, al ser quemados en el aire, son utilizados como fuente de calor, (confort y proceso), como energía térmica o para iluminación. Gases industriales. Incluyen la totalidad del rango de gases clasificados por sus propiedades químicas para ser utilizados en procesos industriales, tales como son: corte y soldadura de metales, tratamientos térmicos, procesos químicos, refrigeración y aire acondicionado, tratamiento de aguas, etc. Gases medicinales. Esta constituye una categoría mas especializada, e incluyen los gases utilizados en Medicina con fines médicos, terapéuticos o de soporte.

21 Según el consumo Gases de Consumo Masivo. Son aquellos que se consumen en grandes cantidades o en una gran variedad de ambientes del hospital. El oxígeno y el aire comprimido constituyen ejemplos típicos. Gases Especiales. Los gases que se consumen en pocas cantidades y en ambientes específicos son considerados gases especiales. Tal es el caso de aquellos gases que se usan para calibrar equipos de laboratorio, y los que se usan en procesos de esterilización.

22 Según la Asociación de Gases Comprimidos de los EE.UU. (C.G.A.) Gases inflamables. Oxígeno y gases oxidantes. Gases ácidos y alcalinos. Gases tóxicos. Gases criogénicos. Gases inertes.

23 Características de los Gases Medicinales de Uso Masivo GasOxígenoÓxido NitrosoAireNitrógenoDióxido de Carbono Símbolo químicoO2O2 N2ON2O---N2N2 CO 2 Peso molecular3244,01328,97528,01344,010 Estado físico en cilindro a 21 °C GasLíquidoGas Líquido Gravedad específica del gas a 21 °C y 1 atmósfera 1,10491,5291,00,9671,522 Gravedad específica del líquido a 0 °C y 1 atmósfera ---0,785--- Volumen específico del gas a 0 °C y 1 atm (m 3 /Kg) 0,75410,54470,8330,8620,5457 Densidad del gas a 21 °C y 1 atm (Kg/m 3 ) 1,3260,12351,21,16051,833 Densidad del líquido a 21 °C y 1 atm ---773,69--- 762 Temperatura crítica a 1 atm (°C) - 118,636,5- 140,7- 147,031,1 Presión crítica (psia)731,41.054,05474931070,6 Punto de ebullición a 1 atm (°C) - 183,0- 88,47- 194,3- 195,8--- Punto de congelación a 1 atm (°C) - 218,4- 90,84--- Presión de llenado en el cilindro A 21 °C y 1 atm (psig) 1.650-2.400800-9001.650-2.400 800-900

24

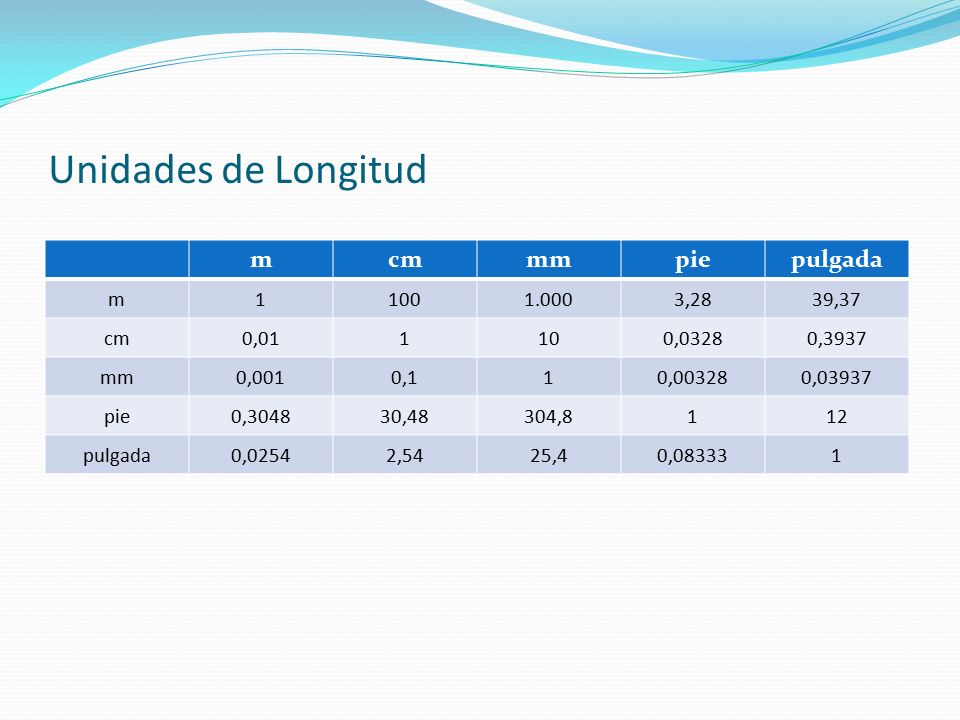

25 Unidades de Longitud mcmmmpiepulgada m11001.0003,2839,37 cm0,011100,03280,3937 mm0,0010,110,003280,03937 pie0,304830,48304,8112 pulgada0,02542,5425,40,083331

26 Unidades de Volumen m3m3 cm 3 LitroGalónPie cúbico m3m3 11.000.0001.000264,193835,3157 cm 3 0,00000110,0010,00026420,000035314 Litro 0,0011.00010,26419360,03532 Galón 0,00378513785,13,785110,1337 Pie cúbico 0,02831628316,846628,3167,481
