Proyecto de Agua potable para la Ciudad de Tegucigalpa, Guacerique II

Presentación del tema: "Proyecto de Agua potable para la Ciudad de Tegucigalpa, Guacerique II"— Transcripción de la presentación:

1 Proyecto de Agua potable para la Ciudad de Tegucigalpa, Guacerique II

2 SITUACION ACTUAL SISTEMA Población(2,006): 1,019,218 hab.
Produc Media req: 273,294 m3/d (3.16 m3 /seg.) 99.65 millones m3 anuales 43.0 Mm3 (embalse actuales)

3 Aguas sub 380 l/s + comp Concep 100l/s
Déficit = 89,966 m3/d(1,041L/s)

4 TIPO DE SERVICIO Y NIVELES DE RACIONAMIENTO
DE AGUA, TEGUCIGALPA TIPO DE SERVICIO NUMERO DE COLONIAS INVIERNO VERANO Diario Día de por Medio 2 días por semana 3 días por semana Total colonias 383 94 6 17 500 -.- 437 46

5 Proyecto Guacerique II
Objetivo General: Incorporar una nueva fuente para mejorar el suministro de agua potable y reducir el déficit actual, que en verano alcanza un 55%, así como contribuir al control de inundaciones de la ciudad de Tegucigalpa Objetivo Especifico: Actualización del diseño final, y construcción del proyecto bajo la modalidad de BOT, que será adjudicado mediante licitación pública internacional.

6 EMBALSE EN EL RIO GUACERIQUE
Area Inundable Embalse = 82.5 Mm3 Volumen muerto = 4.3Mm3 Area a inundar = 740 ha Caudal medio = 1.07m3/s CIUDAD MATEO MATEO PROGRAMA DE SANIDAD ANIMAL Presa Lateral 2 CERRO JOCOMICO LAS TAPIAS Presa Principal y Presa Lateral 1 ESCUELA MILITAR EMBALSE EN EL RIO GUACERIQUE INDUMIL COPECO CALE

7 Características de la Presa

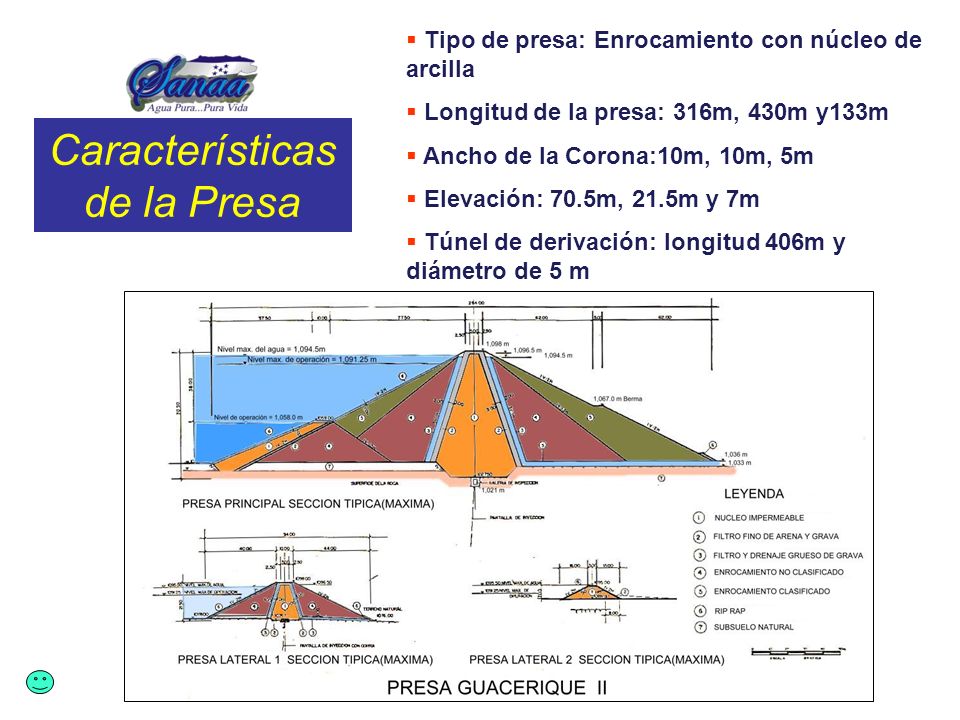

Tipo de presa: Enrocamiento con núcleo de arcilla Longitud de la presa: 316m, 430m y133m Ancho de la Corona:10m, 10m, 5m Elevación: 70.5m, 21.5m y 7m Túnel de derivación: longitud 406m y diámetro de 5 m Características de la Presa

8 DETALLE COSTO PROYECTO GUACERIQUE II

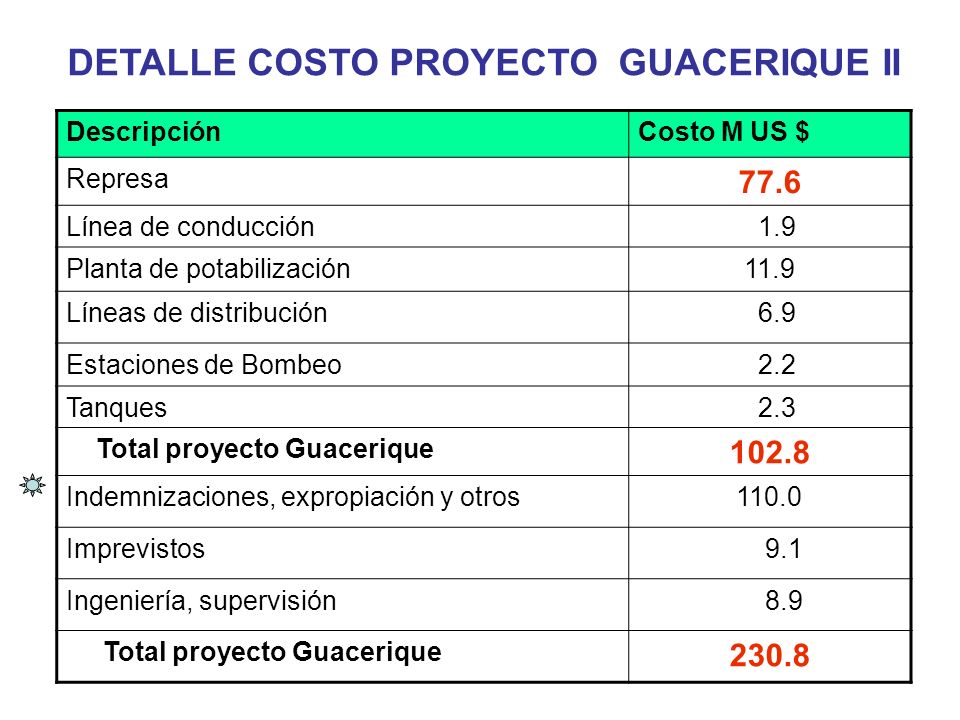

Descripción Costo M US $ Represa 77.6 Línea de conducción 1.9 Planta de potabilización 11.9 Líneas de distribución 6.9 Estaciones de Bombeo 2.2 Tanques 2.3 Total proyecto Guacerique 102.8 Indemnizaciones, expropiación y otros 110.0 Imprevistos 9.1 Ingeniería, supervisión 8.9 230.8

9 Análisis financiero Costo Especifico = 2,671 US$/m3
Costo Unitario Marginal Actualizado (CUMA) = 1.16 US$/m3 Condiciones Adoptadas Monto del préstamo: con indemnización MUS$ (sin indem MUS$) Tasa de interés: 2 % Período de gracia: 5 Años Plazo de amortización: 15 años Tasa de descuento: 12% Tiempo de análisis: 20 años Valor de rescate: Descripción Préstamo con indemnización Préstamo sin indemnización VAN 2.08 37.8 TIR 12.85 40.5

10 Represa de uso múltiple, El Tablón
Ejecutor del proyecto: Comisión Ejecutiva del Valle de Sula

11 Objetivos Objetivo General: Proteger contra las inundaciones y desarrollar una región de 1.5 millones de habitantes, que aporta el 55 % del PIB y el 40% de las exportaciones nacionales. Objetivo Especifico: Revisión y elaboración del diseño final, preparación de los procesos de licitación para la construcción de la presa y el concesionamiento de la construcción del componente hidroeléctrico. Cuencas Ulúa y Chamelecón Cubren una extensión aprox. de 25,574 km2. Representando el 23.2% del territorio nacional. Conformadas total o parcialmente por 11 departamentos, que incluyen 148 municipios

12 Represa El Tablón Uso Primario Protección Contra Inundaciones
Tipo de Proyecto: Uso múltiple Regulación de caudales Generación de energía Riego Abastecimiento de agua Uso Primario Protección Contra Inundaciones Chamelecón 1,900 vs 5,000 m3/seg.

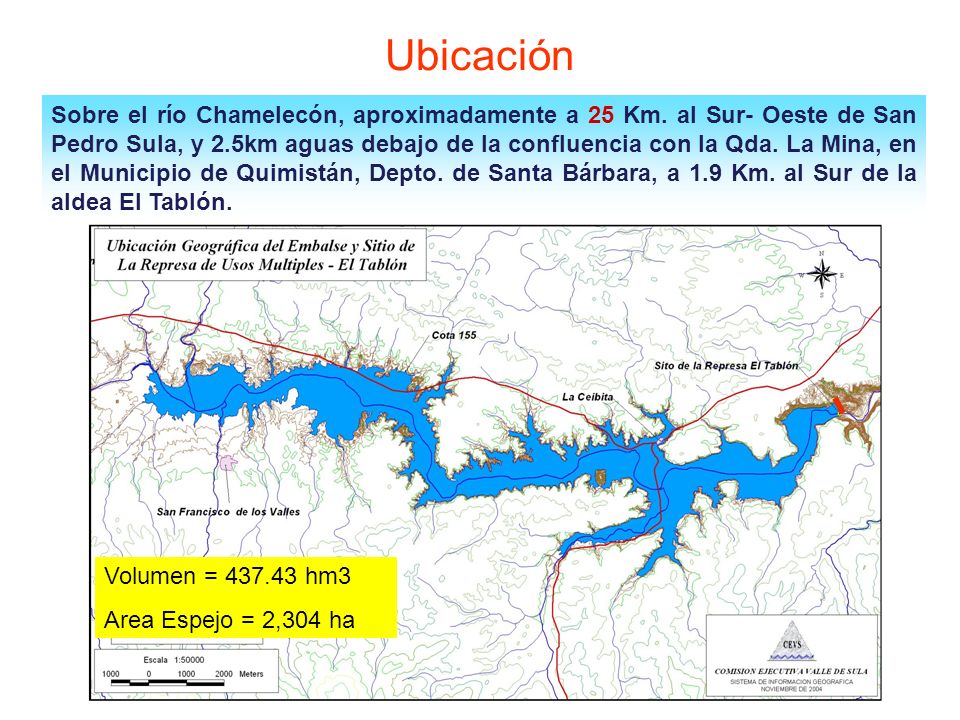

13 Ubicación Sobre el río Chamelecón, aproximadamente a 25 Km. al Sur- Oeste de San Pedro Sula, y 2.5km aguas debajo de la confluencia con la Qda. La Mina, en el Municipio de Quimistán, Depto. de Santa Bárbara, a 1.9 Km. al Sur de la aldea El Tablón. Volumen = hm3 Area Espejo = 2,304 ha

14 Características de la Presa
Tipo de presa: material suelto con núcleo de arcilla Longitud de la presa: 310m Ancho de la Corona:12.5m Altura de la presa: 61.0m, Taludes 1.75:1 Vertedero: Túnel de derivación: Longitud 406m y diámetro de 5 m

15 Componente hidroeléctrico
Descripción Valor Galería de Aducción Long. 346m, D =4.0m Chimenea de equilibrio A = 32 m, D = 10.8m Tubería forzada L = 98.5m, D = 4m Tipo de turbinas 2 Francis de eje vertical de 9.3 MWc/u Caudal 2*25m3/s Generación anual 99.1 GWh Potencia firme 5.45 MW ( 96% probabilidad) Línea de transmisión Long. 34 Km. Capacidad 13.8 KV Concesión Privada, mediante licitación utilizando la Modalidad BOT

16 Componente de Riego (valle de Naco)
Fases posteriores, desarrolladas como proyectos independientes Componente de Riego (valle de Naco) Descripción Valor Margen derecha del valle 1,300 ha 1,700 ha Total 3,000 ha Componente de suministro de agua Descripción Valor Presa de derivación Altura 3-5m Caudal 1,82 m3/s Estaciones de bombeo 3*0.61 m3/s Tubería de conducción 15 Km. D = 600mm (24”) Tanques de distribución 4*20,000 m3

17 DETALLE COSTO PROYECTO EL TABLON
Descripción Costo M US $ Revisión diseño y Licitación 1.0 Represa 64.2 Componente Hidroeléctrico 14.1 Reubicación de carreteras y puentes 21.8 Liberación de tierra para presa y embalse 2.1 Total proyecto 122.2

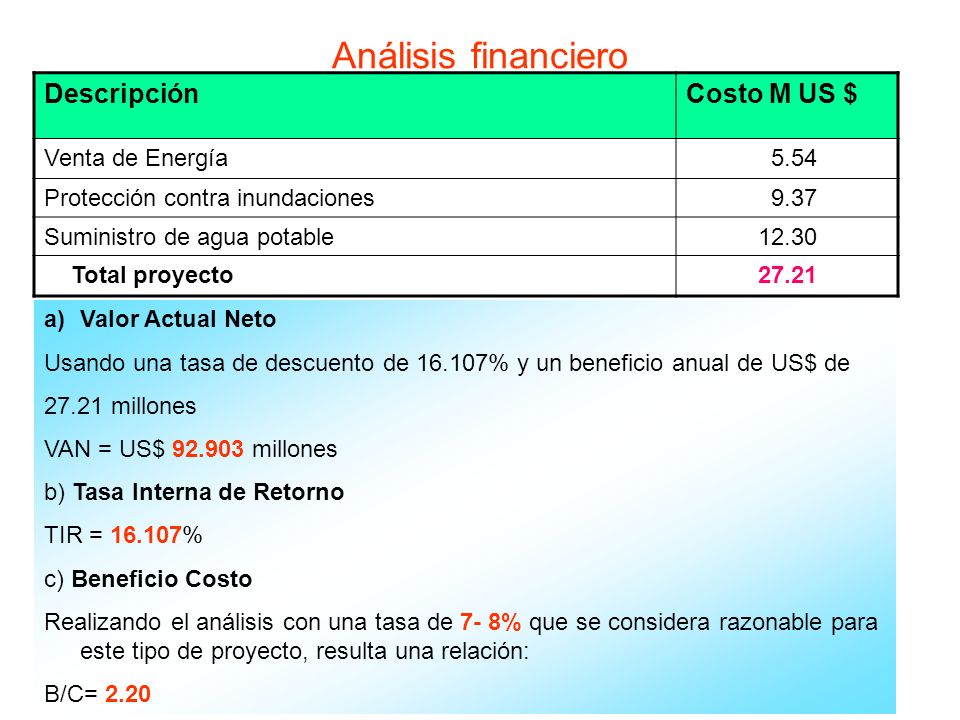

18 Análisis financiero Descripción Costo M US $ Venta de Energía 5.54
Protección contra inundaciones 9.37 Suministro de agua potable 12.30 Total proyecto 27.21 Valor Actual Neto Usando una tasa de descuento de % y un beneficio anual de US$ de 27.21 millones VAN = US$ millones b) Tasa Interna de Retorno TIR = % c) Beneficio Costo Realizando el análisis con una tasa de 7- 8% que se considera razonable para este tipo de proyecto, resulta una relación: B/C= 2.20

19 Represas los Llanitos y Jicatuyo

20 Represa Los Llanitos y Jicatuyo
Tipo de Proyecto: Uso múltiple Regulación de caudales Generación de energía Regulación de caudales Protección Contra Inundaciones Ulúa 3,000 vs 12,000 m3/seg. Generación de Energía Los Llanitos MW Jicatuyo MW Total MW

21 Ubicación Los Llanitos: Aguas debajo de la intercepción del Río Grande de Otoro con el Río Gualcarque. Jicatuyo: Se ubica aguas abajo del emplazamiento anterior, incluye la totalidad de la cuenca del Río Grande de Otoro hasta su confluencia con el Río Ulua. Volumen de embalse= hm3 Area = km2 Volumen de embalse= hm3 Area =

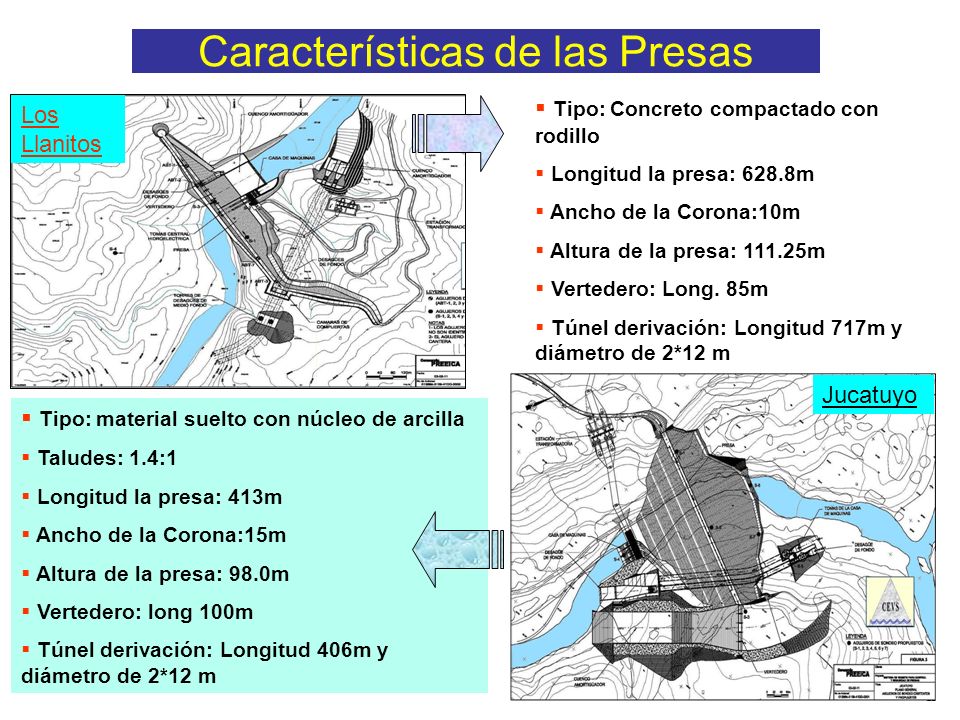

22 Características de las Presas
Tipo: Concreto compactado con rodillo Longitud la presa: 628.8m Ancho de la Corona:10m Altura de la presa: m Vertedero: Long. 85m Túnel derivación: Longitud 717m y diámetro de 2*12 m Los Llanitos Tipo: material suelto con núcleo de arcilla Taludes: 1.4:1 Longitud la presa: 413m Ancho de la Corona:15m Altura de la presa: 98.0m Vertedero: long 100m Túnel derivación: Longitud 406m y diámetro de 2*12 m Jucatuyo

23 Componente hidroeléctrico
Descripción Valor Los Llanitos Jicatuyo Tipo de turbinas Francis Potencia de La turbina 2*49 (98) MW 4*43.2(172.8) MW Caudal 2*98m3/S 4*75m3/S Generación anual 370.4 GWh 667.2 GWh Potencia firme 40.3 MW (96% probabilidad) 37.8 MW (96% probabilidad) Línea de transmisión 40Km, 13.8 Kv 20Km, 13.8 Kv

24 Presas de Uso Múltiple Los Llanitos - Jicatuyo
Costo de Proyecto: Los Llanitos: US$268.6 millones Jicatuyo: US$277.1 millones Costo kw Instalado: Los Llanitos: US$2,735. Jicatuyo: US$1,602.

25 Propuesta de Concesión Los Llanitos - Jicatuyo
Construcción – Operación – Transferencia (BOT) La concesión se propone por la vía de Licitación Pública Internacional. Se prevé la participación financiera del gobierno. Rentabilidad: Llanitos – TIR 9.35%, Tasa descuento 6% Jicatuyo - TIR 14.53% PRA 9.7 años Conjunto – TIR 14.85%

26 Muchas Gracias

27 Costo Unitario Marginal Actualizado

28 VAN

29 TIR

30 Valor Estratégico Aportación del Valle de Sula a la economía nacional:
55% del Producto Interno Bruto 40% de las exportaciones nacionales 25% de la población nacional Tratado de Libre Comercio con Estados Unidos: 97% de las exportaciones agrícolas 100% de las exportaciones industriales

31 Valor Estratégico Industria (Maquilas)
Maquiladoras por región geográfica: Norte = 92.8% Empleos: Norte = 91.7% (125,828) Actividad Económica: - 6.6% del Producto Interno Bruto - 36.7% del valor agregado de la industria manufacturera

32 Indemnización proyecto El Tablón

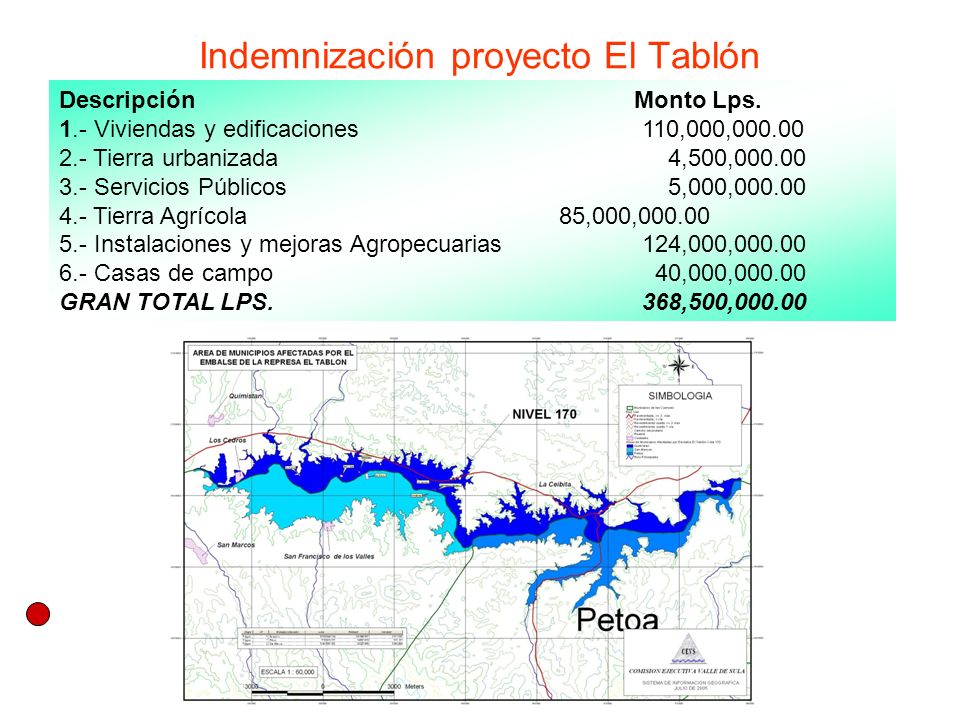

Descripción Monto Lps. 1.- Viviendas y edificaciones ,000,000.00 2.- Tierra urbanizada ,500,000.00 3.- Servicios Públicos ,000,000.00 4.- Tierra Agrícola ,000,000.00 5.- Instalaciones y mejoras Agropecuarias 124,000,000.00 6.- Casas de campo ,000,000.00 GRAN TOTAL LPS ,500,000.00

33 Estudios realizados proyecto El Tablón
Plan de desarrollo y protección contra inundaciones en el Valle de Sula, Harza Engineering y CINSA, 1977. Actualización del potencial hidroeléctrico de Honduras, ENEE C.T. Main, Evaluación por los consultores de la Misión Técnica de Electricidad de la República de China, a través de la Taiwan Power Company (TPC), 1986. Estudio de prefactibilidad in-situ a través del Programa de Asistencia Técnica de la TPC para la ENEE, Estudio de factibilidad Obras Prioritarias en Zonas de Alto Riesgo Chamelecón Pueblo a Choloma por el Consorcio LI-CONASH, 1998 Estudio geológico, Swissboring para la ENEE, 1999. Estudio de Viabilidad para La Presa de Usos Múltiples El Tablón, INITEC para la Comisión Ejecutiva Valle de Sula, CEVS, 2001. Estudio geológico complementario, ENEE 2004.

34 Estudios existentes Los Llanitos: Jicatuyo:
Identificación de sitio de presa Consorcio Harza - Cinsa 1977 Esquema Conceptual Consultor Chas T. Main - Seisa 1984 Revisión del esquema SNC-Shaswinigan – Cinsa 1994 Estudio de prefactibilidad recolección de datos - ENEE 1996 Estudio de prefactibilidad estableciendo condiciones geológicas aptas para ejecución - Statkraft Engineering AS 1997 Campaña de perforaciones - Swissboring contratado por ENEE Estudio de Viabilidad Represa de Usos Multiples Los LLanitos - Typsa contratado por CEVS 2001 Jicatuyo: Programa Inventario - Consultor Chas T. Main – Seisa 1984 Nivel de Prefactibilidad concluyendo desarrollo de Presa Jicatuyo en combinación con Los Llanitos - Typsa contratado por CEVS 2001
