1 { MANUAL TECNICO MONITOR CRT STR-S5717 MANTENIMIENTO DE EQUIPOS DE COMPUTO, DISEÑO E INSTALACION DE CABLEADO ESTRUCTURADO INSTRUCTOR: RICARDO JAIMES INTEGRANTES: PAOLA CARRILLO PAOLA CARRILLO DIEGO BAREÑO GRUPO: 432458 G2 CENTRO DE ELECTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES 01 DE AGOSTO DE 2013

2  Por medio de este trabajo aprenderemos a conocer el funcionamiento e identificación de los bloques funcionales del monitor CRT STR- S5717 basándonos en el manual técnico de éste. INTRODUCCION

3  CATODO: es un electrodo en el que se genera una reacción de reducción, mediante la cual un material reduce su estado de oxidación al aportarle electrones.  RAYOS CATÓDICOS: son corrientes de electrones observados en tubos de vacío, es decir los tubos de cristal que se equipan por lo menos con dos electrodos, un cátodo (electrodo negativo) y un ánodo (electrodo positivo) en una configuración conocida como diodo.  SYSCON: es el sistema que controla que los demás circuitos lleven a cabo su tarea de manera correcta.  FLYBACK: o transformador de líneas es un tipo de transformador que genera el alto voltaje necesario para hacer funcionar un tubo de rayos catódicos (CRT). GLOSARIO

4  Llamado también pantalla de rayos catódicos o pantalla catódica, es la primera tecnología desarrollada para los primeros televisores blanco y negro, durante el año de 1923. Monitor CRT STR-S5717

5  Este es un dispositivo que permite la visualización de imágenes procedentes de la computadora, por medio del puerto de video hasta los circuitos del monitor. Monitor CRT STR-S5717

6 En la parte trasera del tubo encontramos la rejilla catódica, que envía electrones a la superficie interna del tubo. Estos electrones al estrellarse sobre el fosforo hacen que este se ilumine. CRT

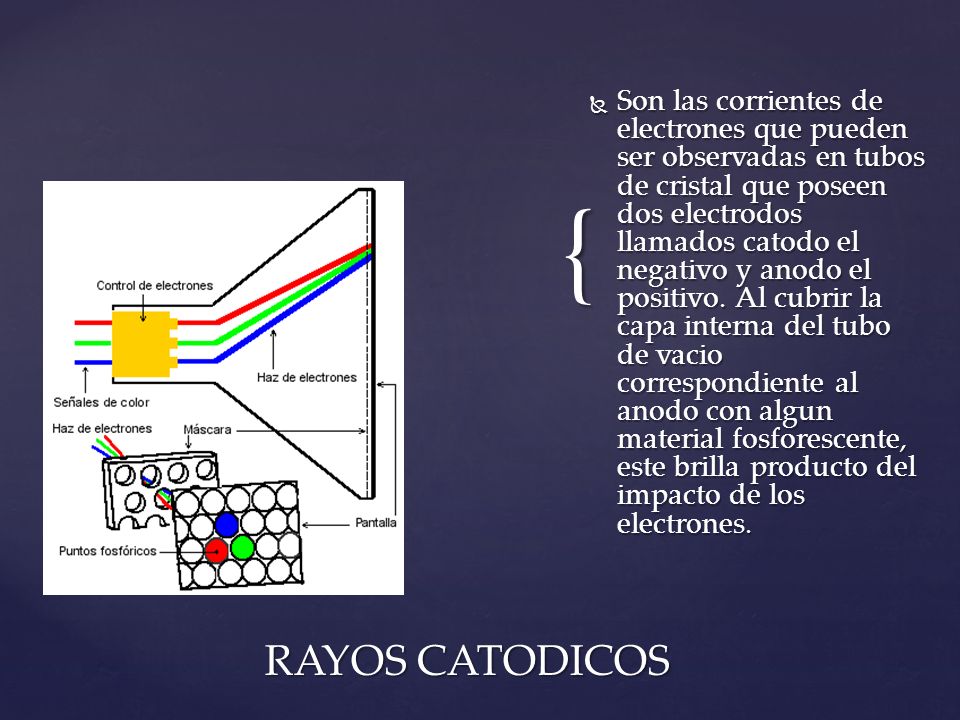

7 {  Son las corrientes de electrones que pueden ser observadas en tubos de cristal que poseen dos electrodos llamados catodo el negativo y anodo el positivo. Al cubrir la capa interna del tubo de vacio correspondiente al anodo con algun material fosforescente, este brilla producto del impacto de los electrones. RAYOS CATODICOS

8

9

10

11

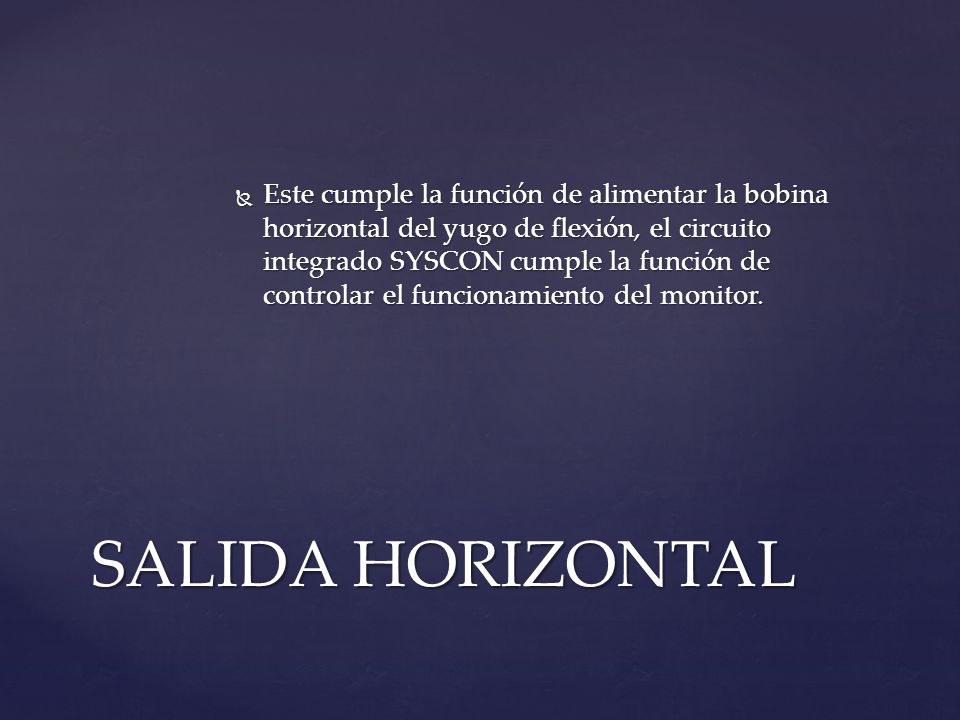

12  Este cumple la función de alimentar la bobina horizontal del yugo de flexión, el circuito integrado SYSCON cumple la función de controlar el funcionamiento del monitor. SALIDA HORIZONTAL

13

14 El diodo damper o amortiguador, este conduce amortiguando una oscilación continua en el flyback siguiendo el pulso creado por el campo magnético colapsado.

15

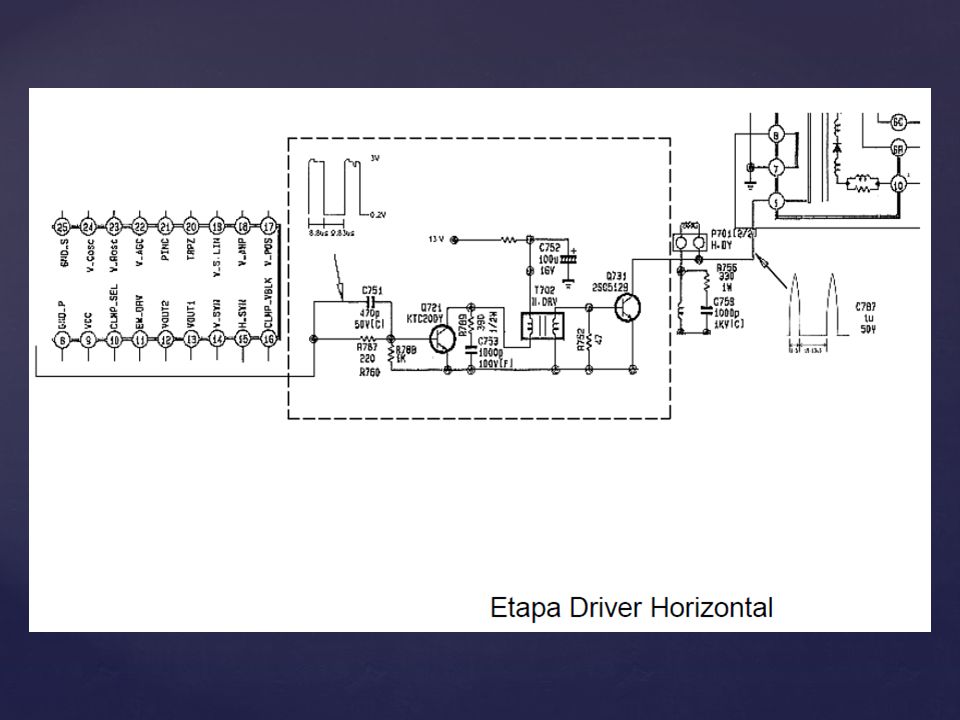

16  Los pulsos de excitación para la etapa de salida horizontal son generadas por el VOC, por medio de su pin 33 y constituyen la señal HDRIVE. Este en un primer momento es alimentado por la tensión positiva que proviene de la fuente de alimentación.

17

18

19

20  Se haya en lo que se conoce como jungla. Este oscilador recibe una tensión que entra entre los 8 y 12 V. cuando tiene un buen arranque este comienza a oscilar libremente en una frecuencia muy aproximada a la del funcionamiento final.

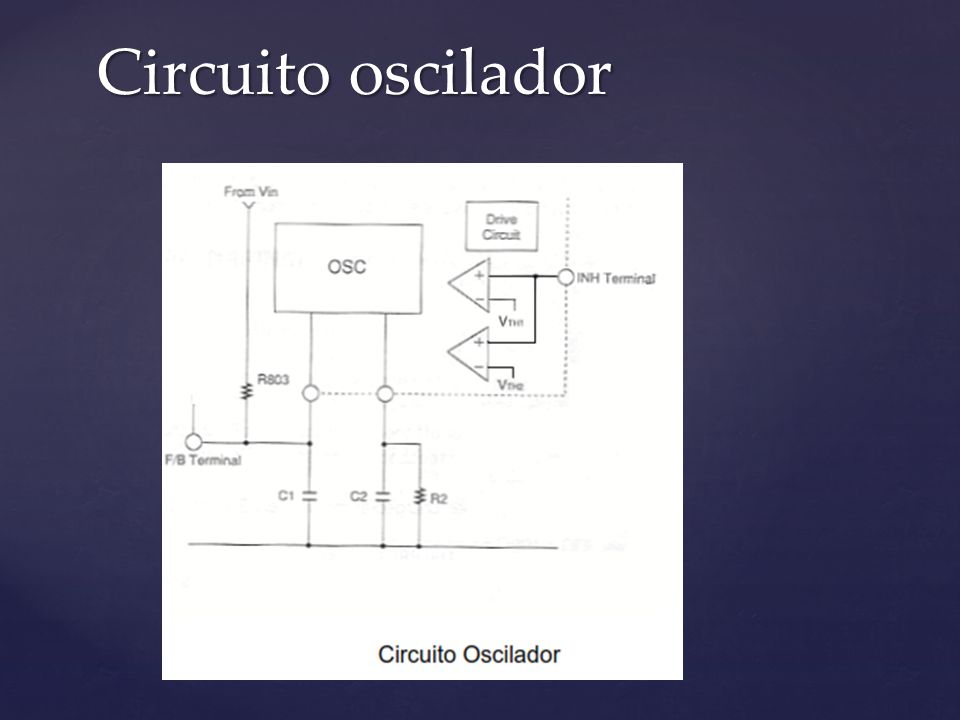

21 Circuito oscilador

22  Se basa en 2 lazos enganchados en fase consecutivos:  PH1: sincroniza el VCO interno con la señal CVBS que ingresa.  PH2: permite el correcto centrado horizontal de la imagen en la pantalla

23

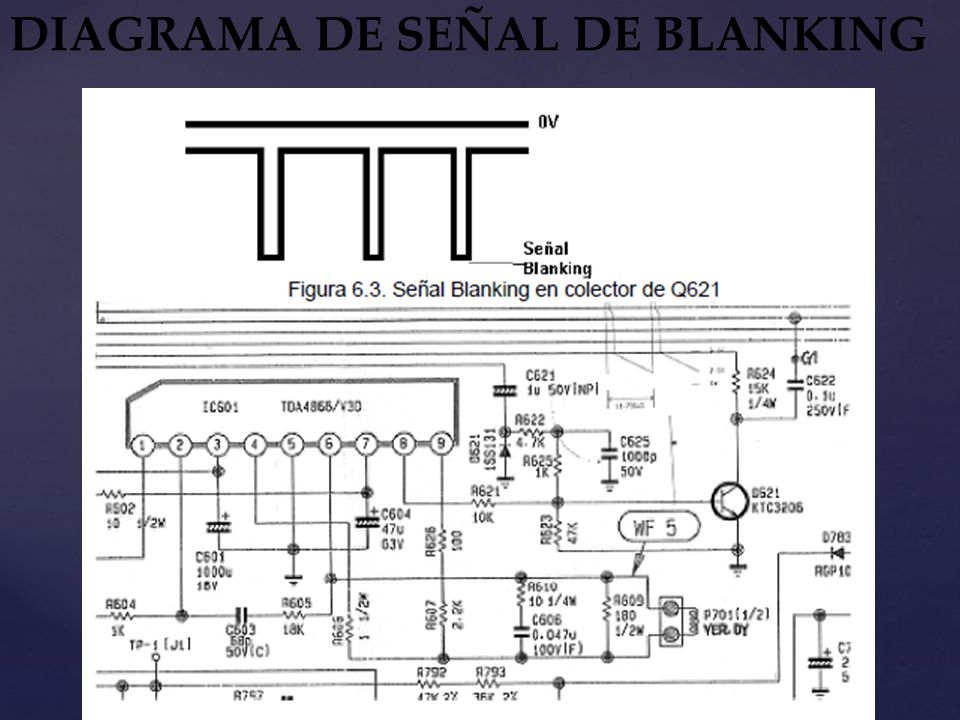

24 DIAGRAMA DE SEÑAL DE BLANKING

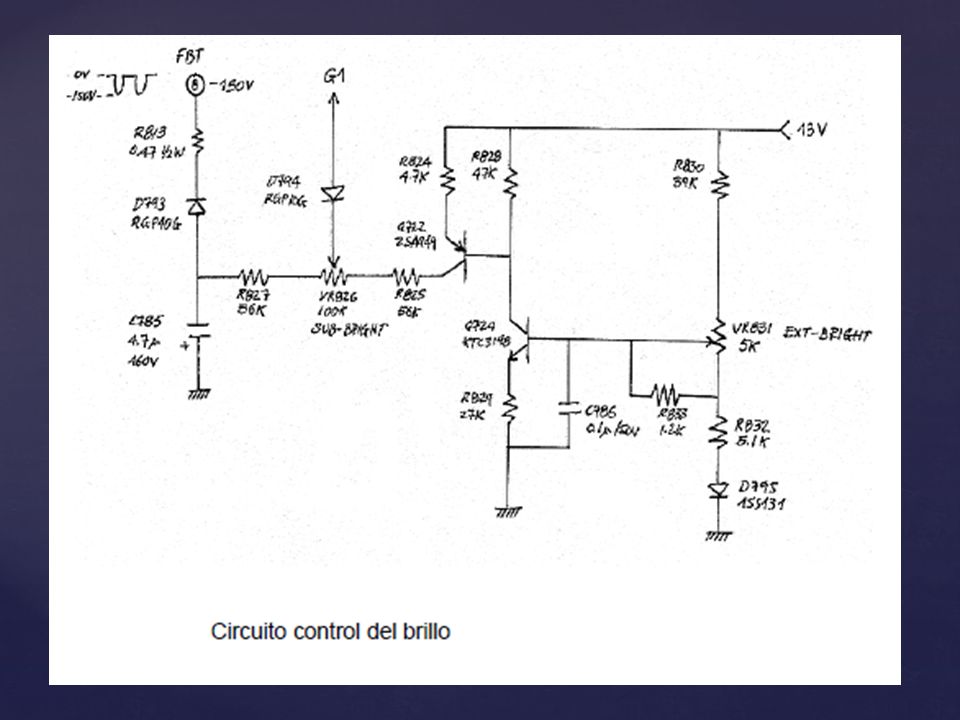

25  Este elimina la línea de retrasado mediante el suministro de un pulso negativo a la grilla 1 del CRT. Este circuito de brillo es usado para controlar el brillo de la imagen cambiando el nivel de continua de la G1.

26

27  Define la relación no lineal entre la tensión de entrada y la luminancia de salida, es intrínseco de la físico del entorno de los cañones de electrones y no depende de la iluminación ambiente.

28

29

30

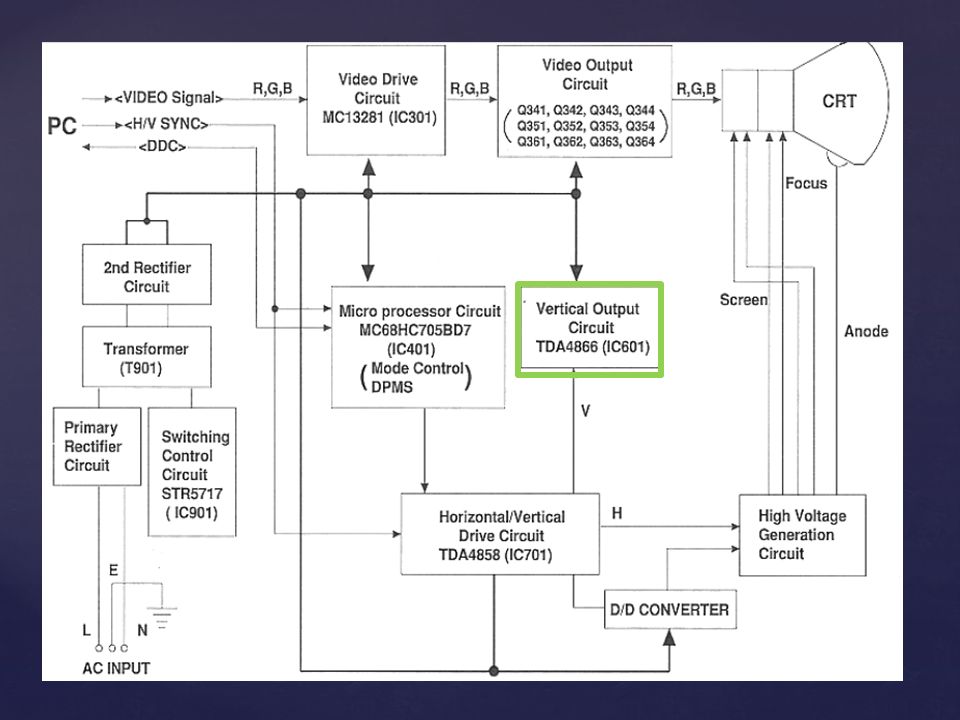

31

32

33  El circuito de barrido vertical es el encargado d hacer que el haz de electrones se desplace en sentido vertical; de arriba hasta la parte inferior de la pantalla de tubo de rayos catodicos.

34

35

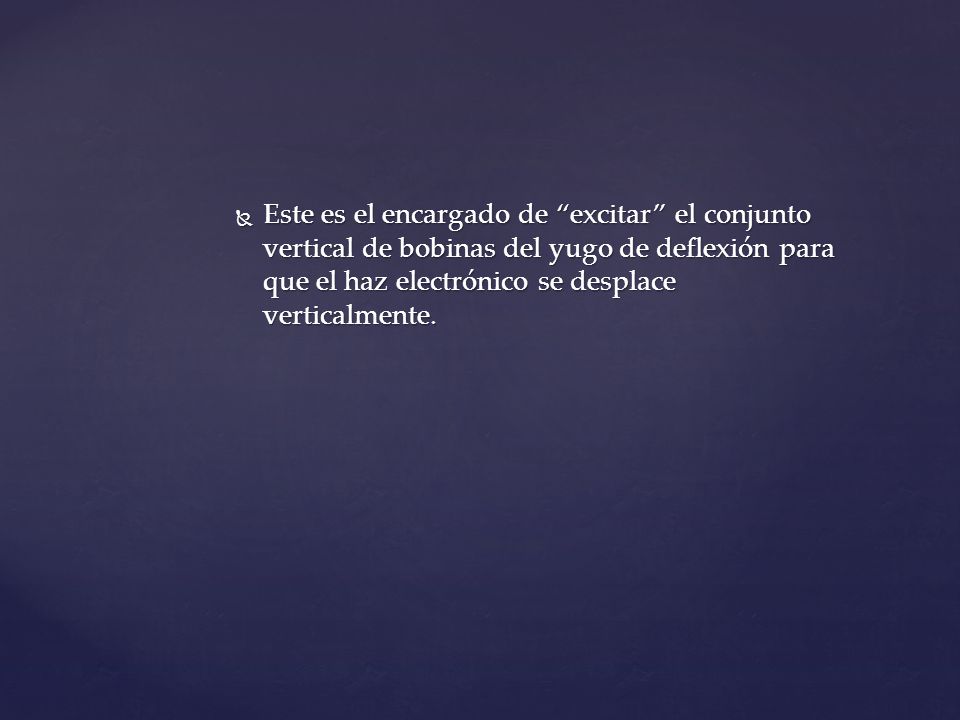

36  Este es el encargado de “excitar” el conjunto vertical de bobinas del yugo de deflexión para que el haz electrónico se desplace verticalmente.

37

38  Su función es ajustar que el tamaño del video sea igual tanto arriba como abajo.

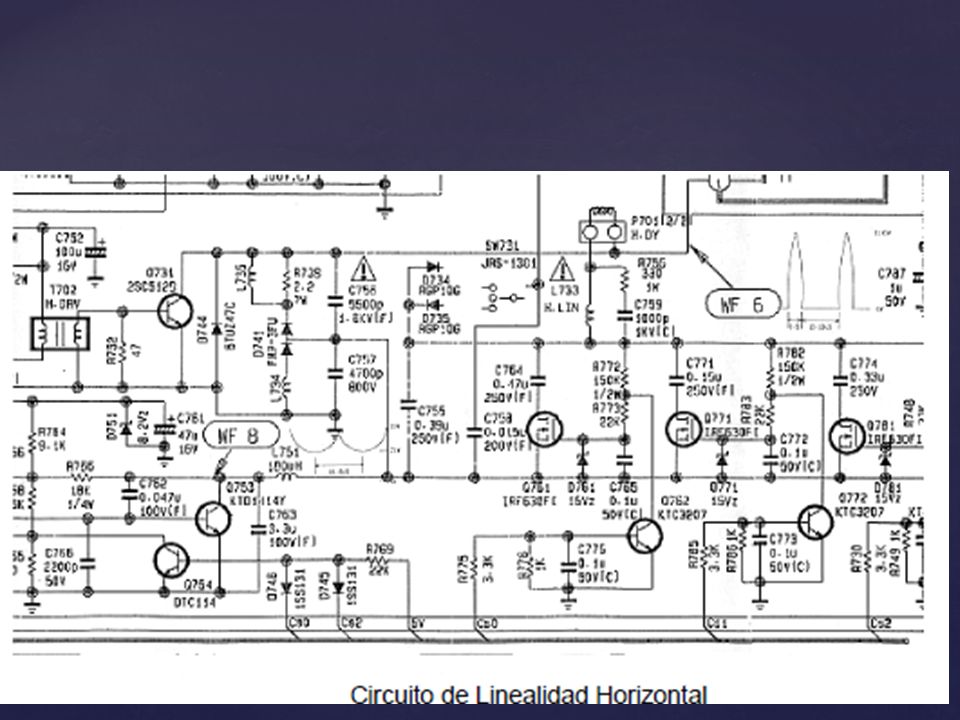

39 CIRCUITO DE LINEABILIDAD

40

41  Este sincronismo es utilizada para cuando llegue a la ultima línea, el retrasado pueda subir arriba y volver a trazar la imagen.

42

43

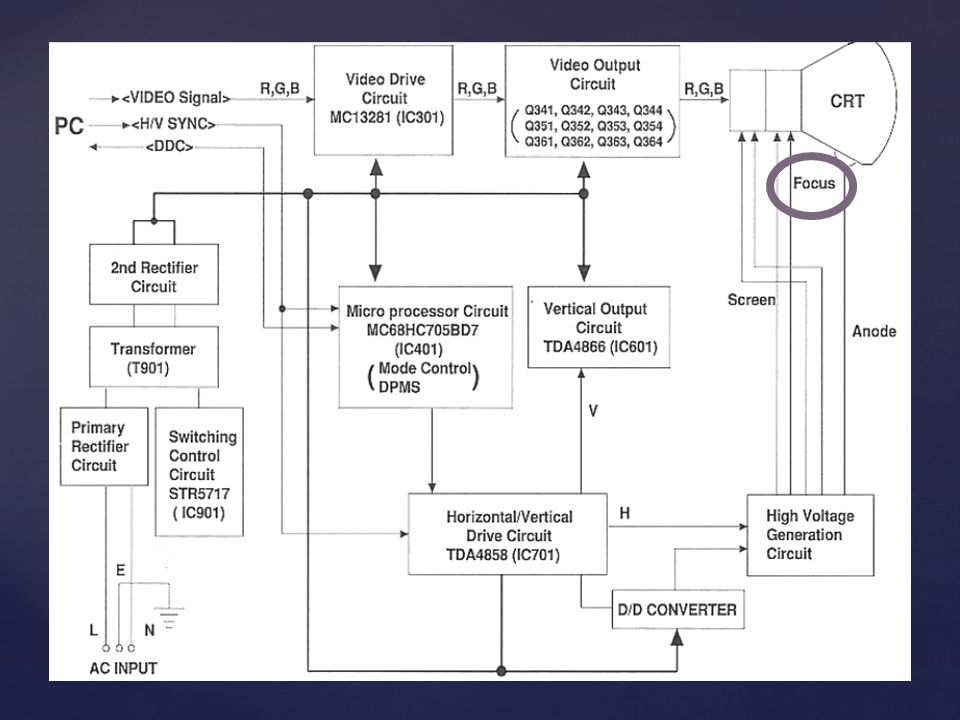

44  Esta se ve con mayor nitidez, tiene como función dar una buena definición nivelando lo claro y lo oscuro.

45

46

47  Este hace referencia a la pantalla cuando ocurre un proceso interno finalmente llega la imagen.

48

49

50

51

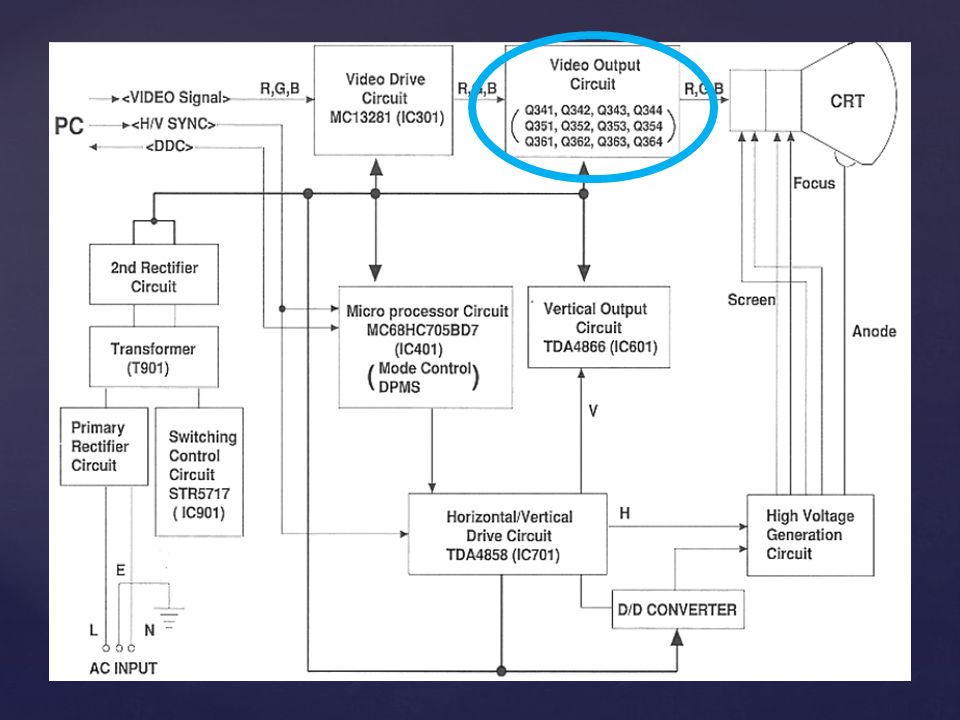

52  Esta es una etapa en corriente y tensión amplificada. Esta señal amplificadora se llevara al circuito final de video cuyo objetivo será mejorar los tiempos de subida y bajada de la señal de video

53

54

55 Ubicado en cuello del CRT conocido tambien como chispero

56  Esta etapa se realiza en función de la luz ambiental el ajuste de CONTRASTE y BRILLO de la señal de video para los 3 cañones (rojo verde y azul) estos son para obtener señal suficiente de ataque para el circuito de salida de video y esta realizada a transistores o CI.  Esta función es llevada a cabo por e IC301 (MC13281). PREANPLIFICADOR DE VIDEO

57

58

59  AMARILLO : rectificador y filtro de entrada.  AZUL: inversor.  VERDE: control ( oscilador, Comparador, modulador de ancho de pulso). de ancho de pulso).  ROJO: Rectificador y filtro de salida.

60  CRT STR-S5717. Que función tiene cada parte que lo compone y en donde esta ubicado.  Por medio de este trabajo se pudo diferenciar los distintos circuitos que conforman el monitor CRT STR-S5717. Que función tiene cada parte que lo compone y en donde esta ubicado. CONCLUSIONES
