Conferencia # 9 Circuitos de Deflexión (3 horas lectivas semanales)

Presentación del tema: "Conferencia # 9 Circuitos de Deflexión (3 horas lectivas semanales)"— Transcripción de la presentación:

1 Conferencia # 9 Circuitos de Deflexión (3 horas lectivas semanales)
TEEL 2045 Circuitos de Television

2 ANUNCIO Visita a WIPR TV Canal 6 (TU UNIVERSO TELEVISION)
Corporacion de Puerto Rico para la Difusion Publica Cuando: el proximo viernes 23 de febrero de 2007 Hora de salida: 1:00 p.m. Transportacion Oficial de la Universidad

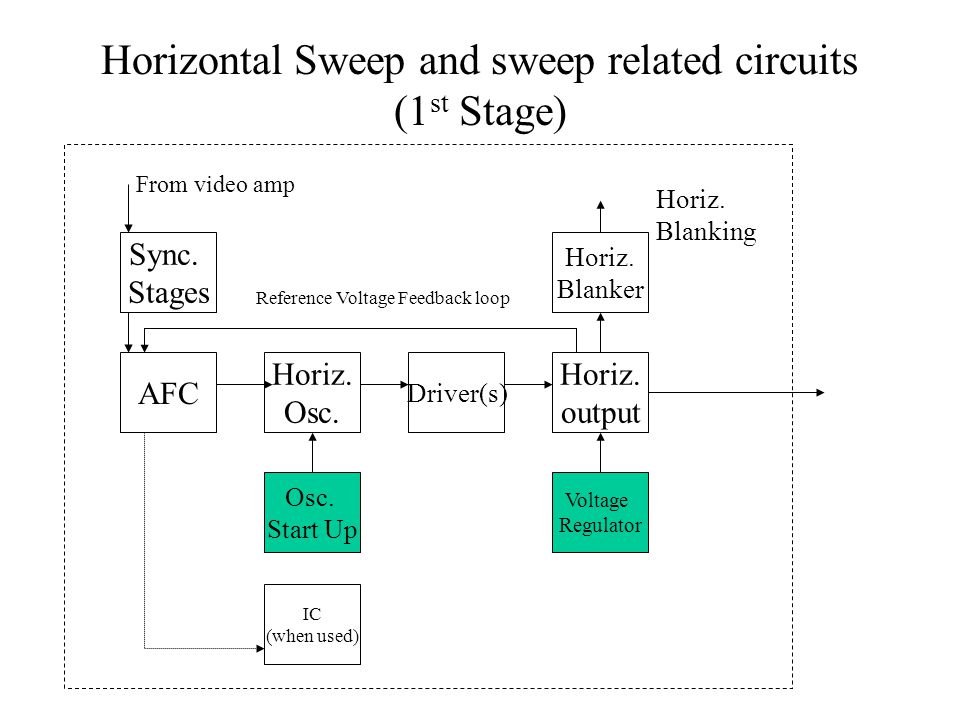

3 Horizontal Sweep and sweep related circuits (1st Stage)
From video amp Horiz. Blanking Sync. Stages Horiz. Blanker Reference Voltage Feedback loop AFC Horiz. Osc. Driver(s) Horiz. output Osc. Start Up Voltage Regulator IC (when used)

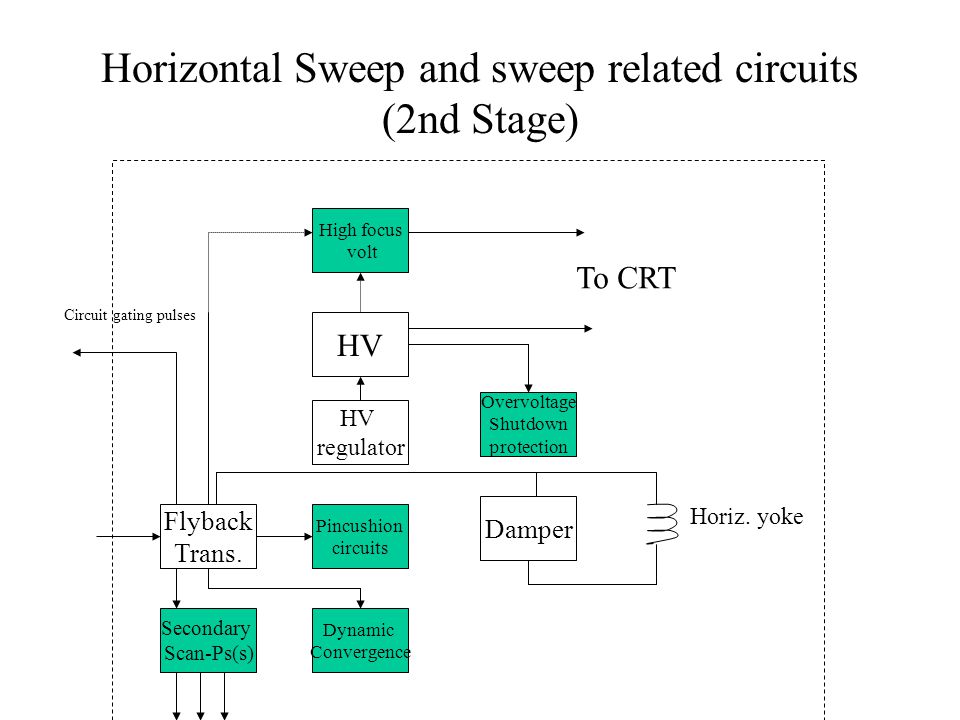

4 Horizontal Sweep and sweep related circuits (2nd Stage)
High focus volt To CRT Circuit gating pulses HV Overvoltage Shutdown protection HV regulator Damper Horiz. yoke Flyback Trans. Pincushion circuits Secondary Scan-Ps(s) Dynamic Convergence

5 Generadores de barrido y senales
Muchos televisores todavia requieren una senal diente de sierra en el “yoke”. El oscilador multivibrador y “blocking” son parecidos a los utilizados para generar el barrido horizontal. (La diferencia principal esta en los valores de los componentes.) Se conecta en el colector del transistor del oscilador un embobinado para lograr generar una senal senosiode que estabilizan la frecuencia de oscilacion.

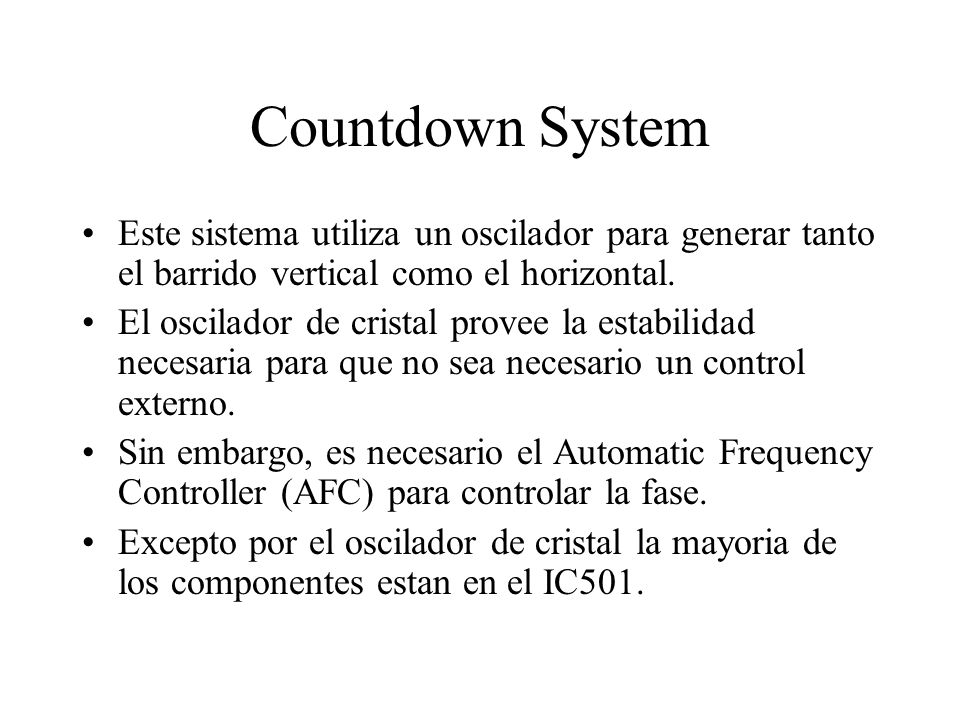

6 Countdown System Este sistema utiliza un oscilador para generar tanto el barrido vertical como el horizontal. El oscilador de cristal provee la estabilidad necesaria para que no sea necesario un control externo. Sin embargo, es necesario el Automatic Frequency Controller (AFC) para controlar la fase. Excepto por el oscilador de cristal la mayoria de los componentes estan en el IC501.

7 Sincronizacion y Rastreo de la Imagen
El circuito de barrido vertical es activado por los pulsos de sincronizacion. Sin embargo en el barrido horizontal dado que la frecuencia es mayor es necesario el uso del AFC para mantener el mismo en sincronizacion (que no se desfase).

8 Sincronizacion y Rastreo de la Imagen
Cada vez que se genera el voltaje de barrido horizontal en el televisor es necesario que este en fase con el barrido que se genera en lsa camaras de television. RECUERDE: Mencionamos que la senal compuesta es aquella que contiene video, audio y senales de sincronizacion.

9 Sincronizacion y Rastreo de la Imagen
Un error en fase resultara en una imagen separada por una barra de color negro (orientada verticalmente) en la pantalla. Podra ver en un lado de la pantalla las lineas impares y en el otro lado las lineas pares. El AFC mantiene las senales en fase, sin embargo no podra hacer el trabajo si el oscilador no corre varios ciclos con la frecuencia estable.

10 AFC Se utilizan circuitos como: El “phase detector”
El “reactance control” El “Varactor control”

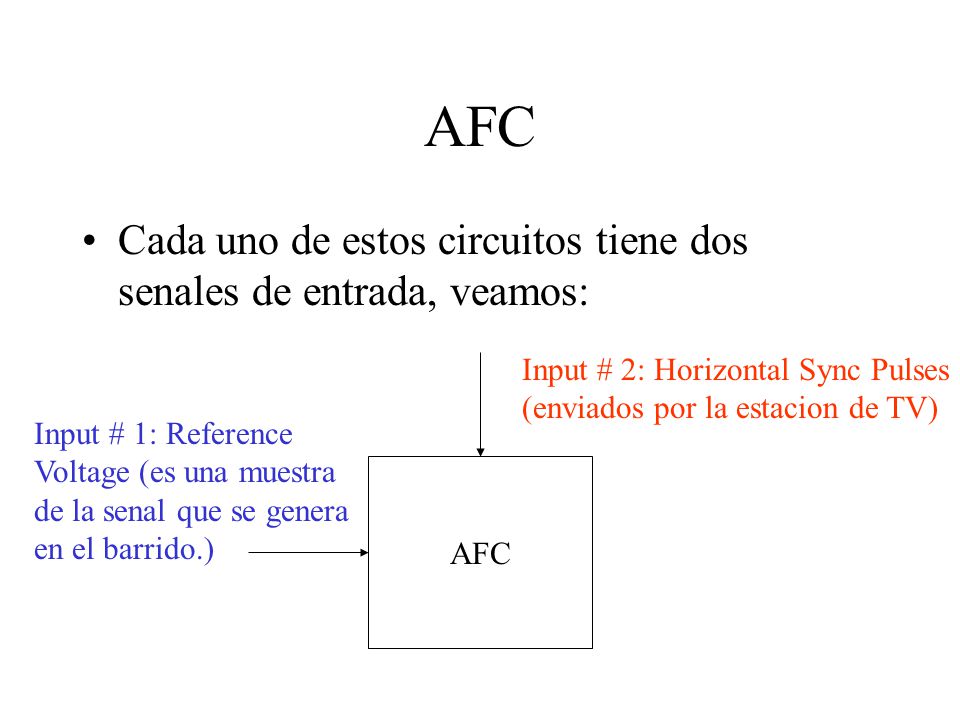

11 AFC Cada uno de estos circuitos tiene dos senales de entrada, veamos:
Input # 2: Horizontal Sync Pulses (enviados por la estacion de TV) Input # 1: Reference Voltage (es una muestra de la senal que se genera en el barrido.) AFC

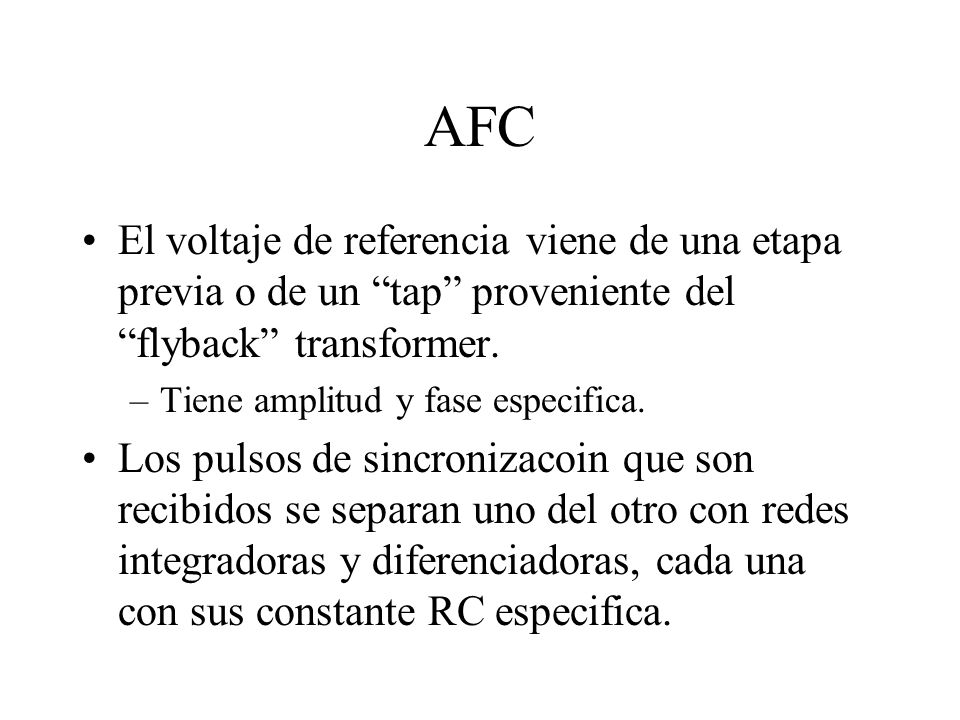

12 AFC El voltaje de referencia viene de una etapa previa o de un “tap” proveniente del “flyback” transformer. Tiene amplitud y fase especifica. Los pulsos de sincronizacoin que son recibidos se separan uno del otro con redes integradoras y diferenciadoras, cada una con sus constante RC especifica.

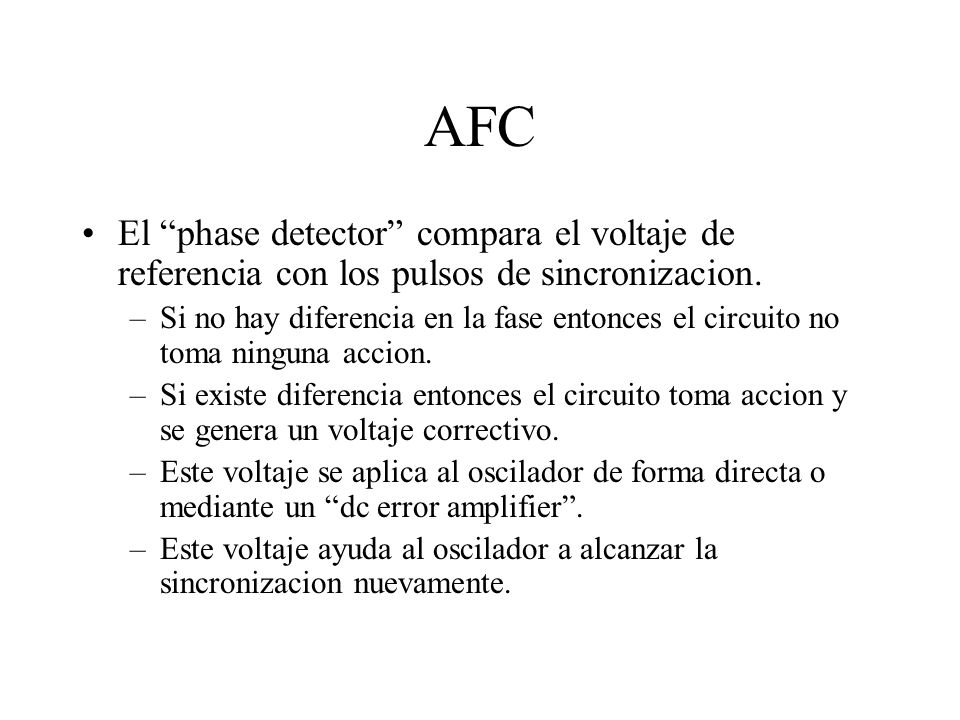

13 AFC El “phase detector” compara el voltaje de referencia con los pulsos de sincronizacion. Si no hay diferencia en la fase entonces el circuito no toma ninguna accion. Si existe diferencia entonces el circuito toma accion y se genera un voltaje correctivo. Este voltaje se aplica al oscilador de forma directa o mediante un “dc error amplifier”. Este voltaje ayuda al oscilador a alcanzar la sincronizacion nuevamente.

14 NOTA Yo considero que si usted conoce un circuito y puede variar lso valores de sus componentes para cumplir con los requisitos de operacion, usted esta implementando un diseno. En la industria existe el diseno de investigacion que es mas complejo y usualmente los tecnologos (Bachellor’s) asisten a los ingenieros en estos disenos.

15 Asignacion Debe estar leyendo los capitulos 7 y 8 de su libro.
Se asignaran problemas y/o preguntas de este material.
