_Torres Siamesas Alejandro Aravena UDEC/ FAUG / ARQUITECTURA

Presentación del tema: "_Torres Siamesas Alejandro Aravena UDEC/ FAUG / ARQUITECTURA"— Transcripción de la presentación:

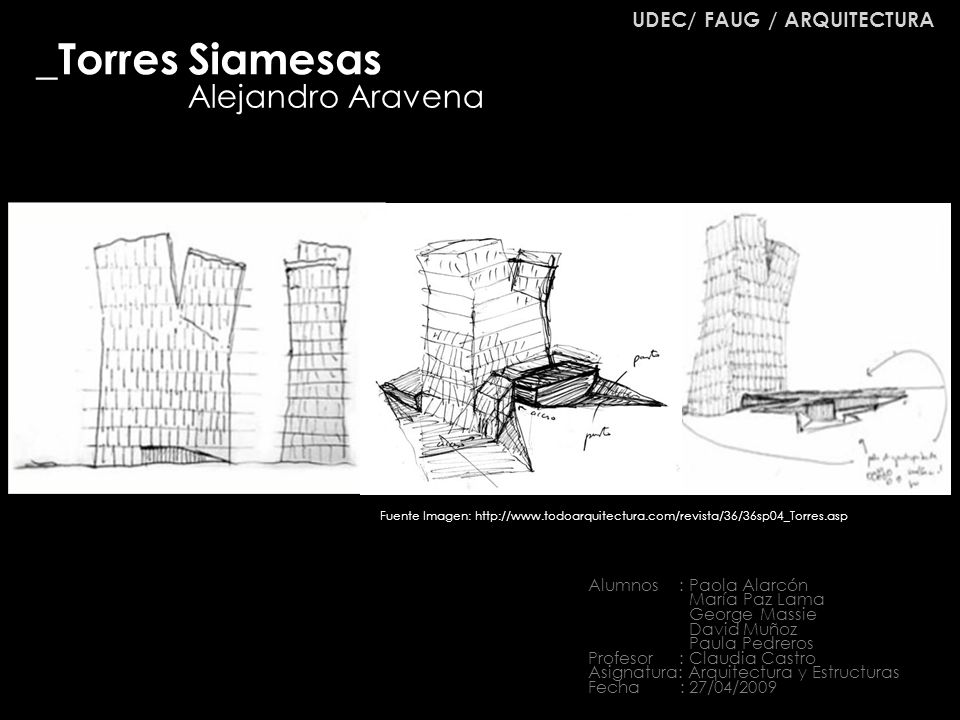

1 _Torres Siamesas Alejandro Aravena UDEC/ FAUG / ARQUITECTURA
Fuente Imagen: Alumnos : Paola Alarcón María Paz Lama George Massie David Muñoz Paula Pedreros Profesor : Claudia Castro Asignatura: Arquitectura y Estructuras Fecha : 27/04/2009

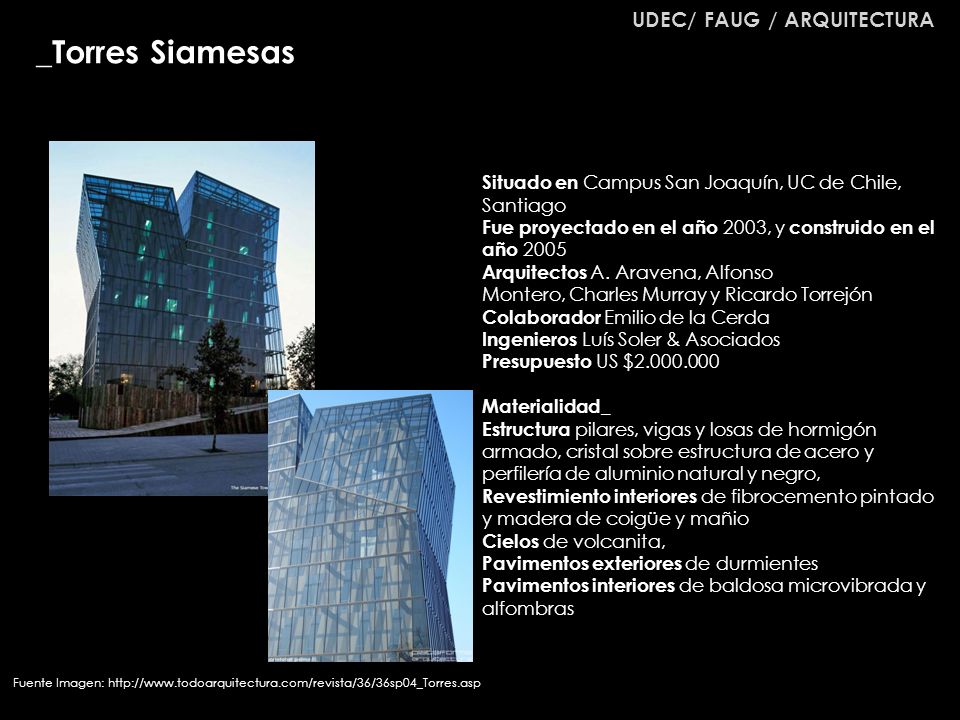

2 _Torres Siamesas UDEC/ FAUG / ARQUITECTURA
Situado en Campus San Joaquín, UC de Chile, Santiago Fue proyectado en el año 2003, y construido en el año 2005 Arquitectos A. Aravena, Alfonso Montero, Charles Murray y Ricardo Torrejón Colaborador Emilio de la Cerda Ingenieros Luís Soler & Asociados Presupuesto US $ Materialidad_ Estructura pilares, vigas y losas de hormigón armado, cristal sobre estructura de acero y perfilería de aluminio natural y negro, Revestimiento interiores de fibrocemento pintado y madera de coigüe y mañio Cielos de volcanita, Pavimentos exteriores de durmientes Pavimentos interiores de baldosa microvibrada y alfombras Fuente Imagen:

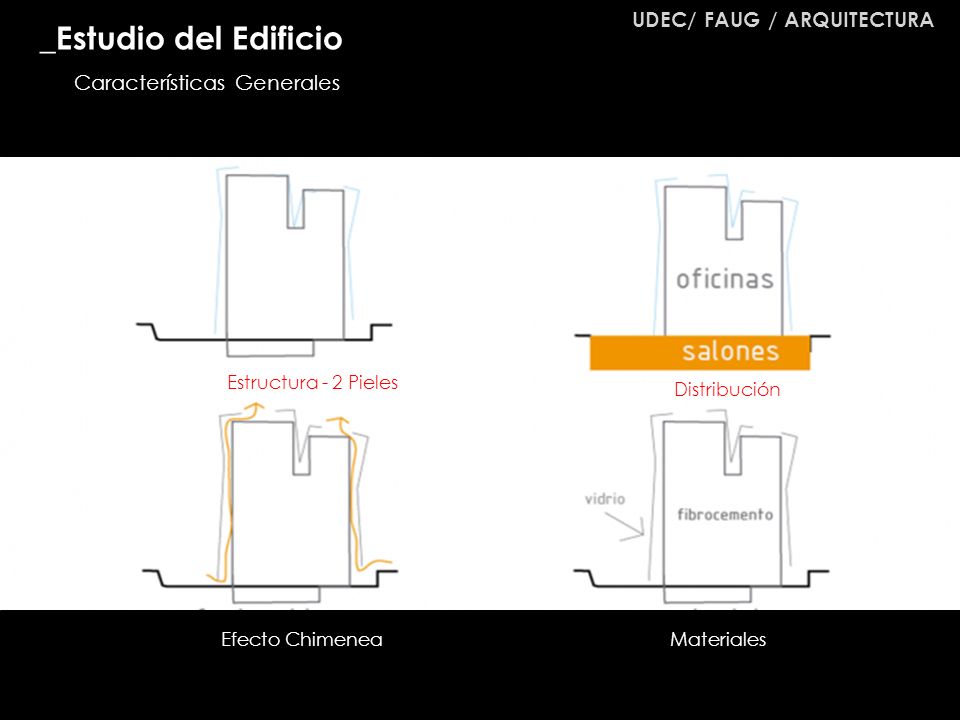

3 _Estudio del Edificio UDEC/ FAUG / ARQUITECTURA
Características Generales Efecto Chimenea Materiales Estructura - 2 Pieles Distribución

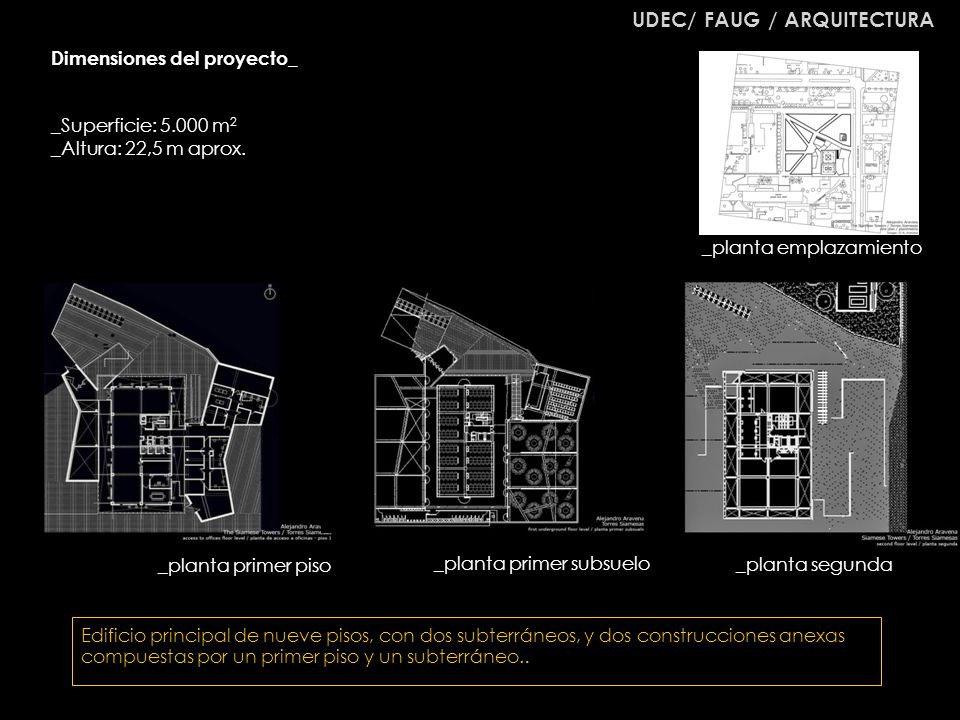

4 _planta primer subsuelo
UDEC/ FAUG / ARQUITECTURA Dimensiones del proyecto_ _Superficie: m2 _Altura: 22,5 m aprox. _planta emplazamiento _planta primer subsuelo _planta segunda _planta primer piso Edificio principal de nueve pisos, con dos subterráneos, y dos construcciones anexas compuestas por un primer piso y un subterráneo..

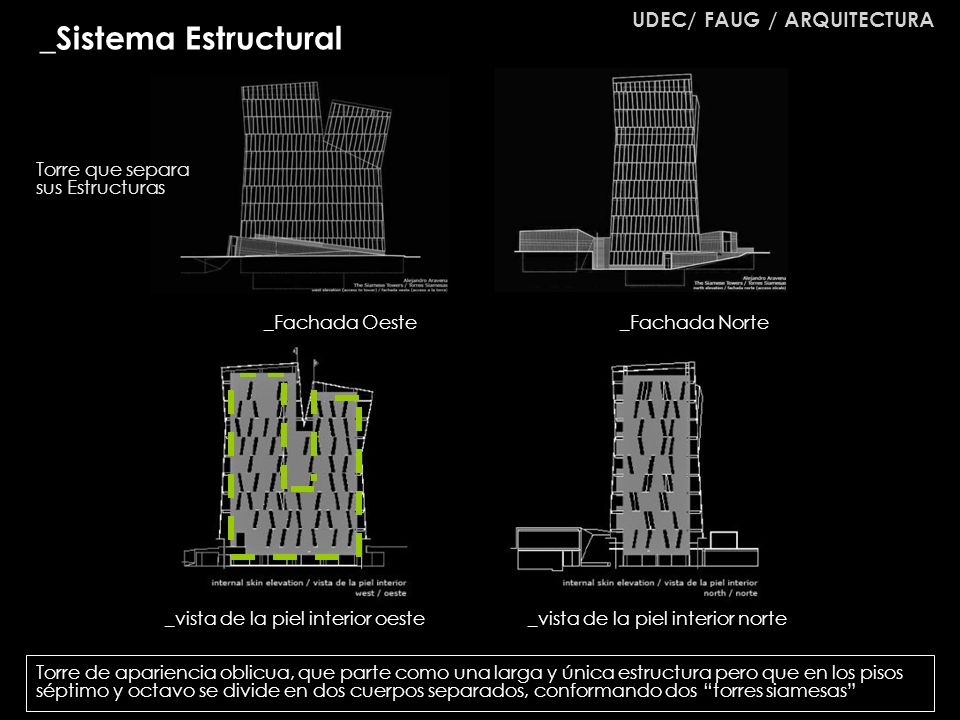

5 _Sistema Estructural UDEC/ FAUG / ARQUITECTURA
Torre que separa sus Estructuras _Fachada Oeste _Fachada Norte _vista de la piel interior oeste _vista de la piel interior norte Torre de apariencia oblicua, que parte como una larga y única estructura pero que en los pisos séptimo y octavo se divide en dos cuerpos separados, conformando dos “torres siamesas”

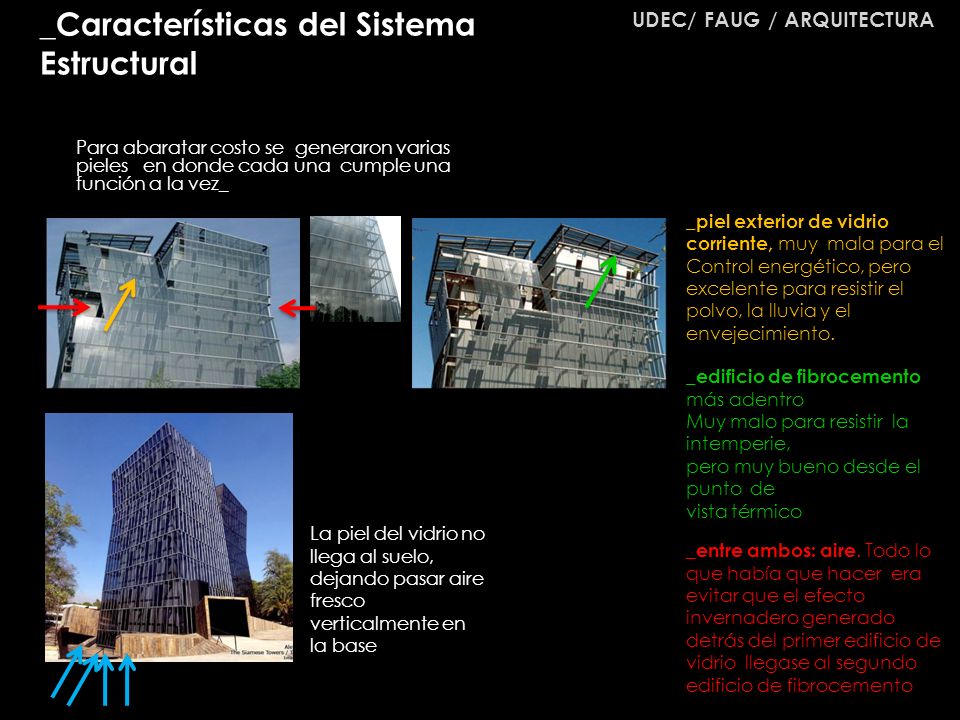

6 _Características del Sistema Estructural
UDEC/ FAUG / ARQUITECTURA Para abaratar costo se generaron varias pieles en donde cada una cumple una función a la vez_ _piel exterior de vidrio corriente, muy mala para el Control energético, pero excelente para resistir el polvo, la lluvia y el envejecimiento. _edificio de fibrocemento más adentro Muy malo para resistir la intemperie, pero muy bueno desde el punto de vista térmico La piel del vidrio no llega al suelo, dejando pasar aire fresco verticalmente en la base _entre ambos: aire. Todo lo que había que hacer era evitar que el efecto invernadero generado detrás del primer edificio de vidrio llegase al segundo edificio de fibrocemento

7 _Características del Sistema Estructural
UDEC/ FAUG / ARQUITECTURA _Cortes _piel exterior de vidrio _piel interior de fibrocemento Pile Interior Piel exterior

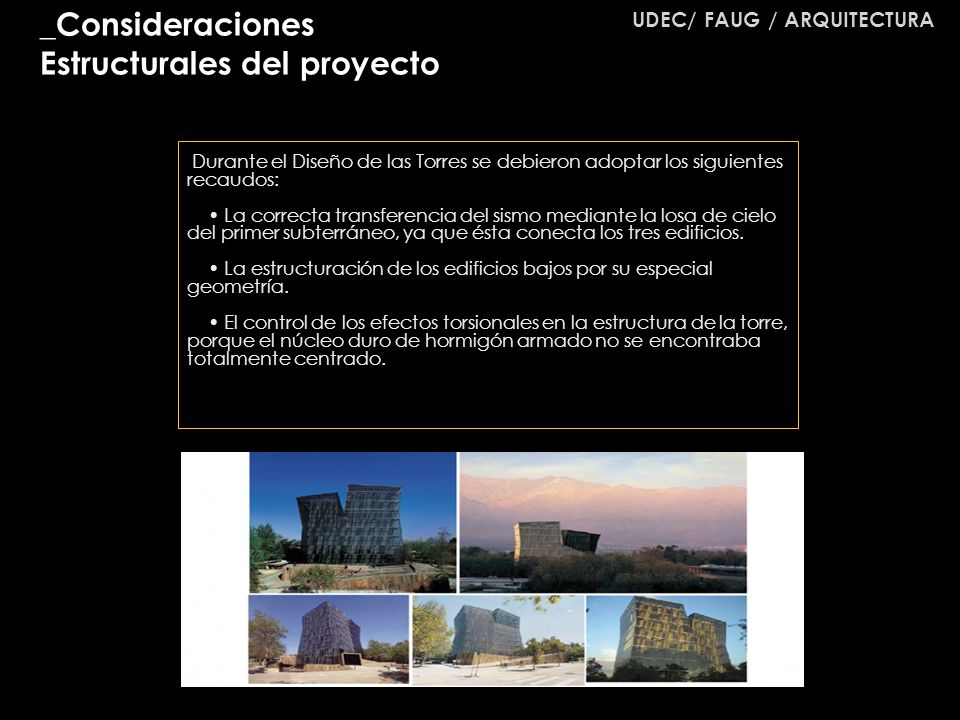

8 _Consideraciones Estructurales del proyecto
UDEC/ FAUG / ARQUITECTURA Durante el Diseño de las Torres se debieron adoptar los siguientes recaudos:     • La correcta transferencia del sismo mediante la losa de cielo del primer subterráneo, ya que ésta conecta los tres edificios.     • La estructuración de los edificios bajos por su especial geometría.     • El control de los efectos torsionales en la estructura de la torre, porque el núcleo duro de hormigón armado no se encontraba totalmente centrado.

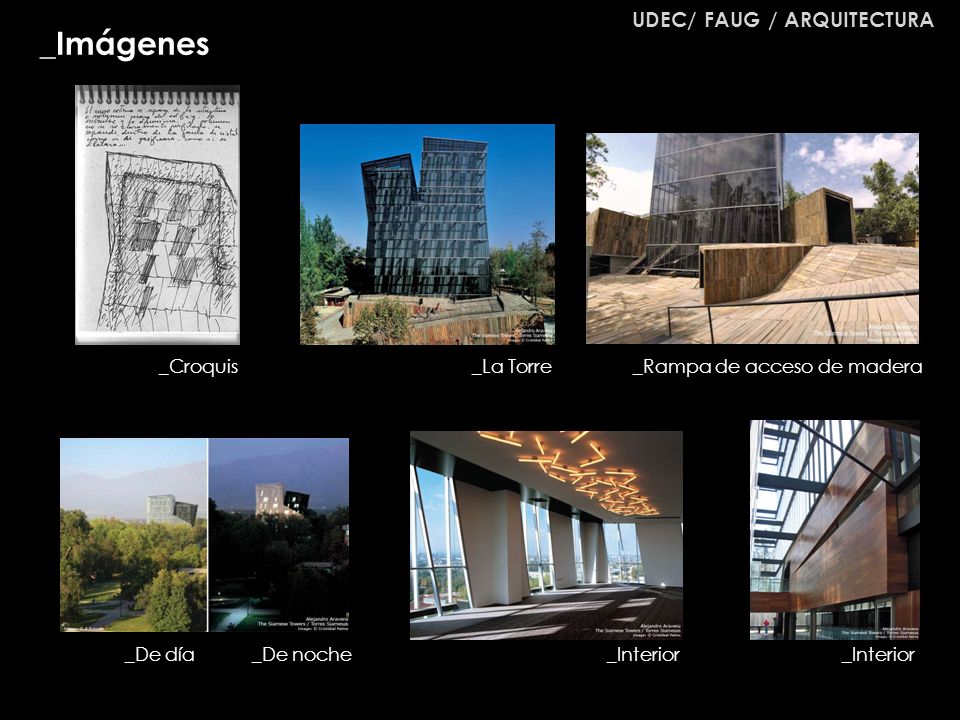

9 _Imágenes UDEC/ FAUG / ARQUITECTURA _Croquis _La Torre
_Rampa de acceso de madera _De día _De noche _Interior _Interior
